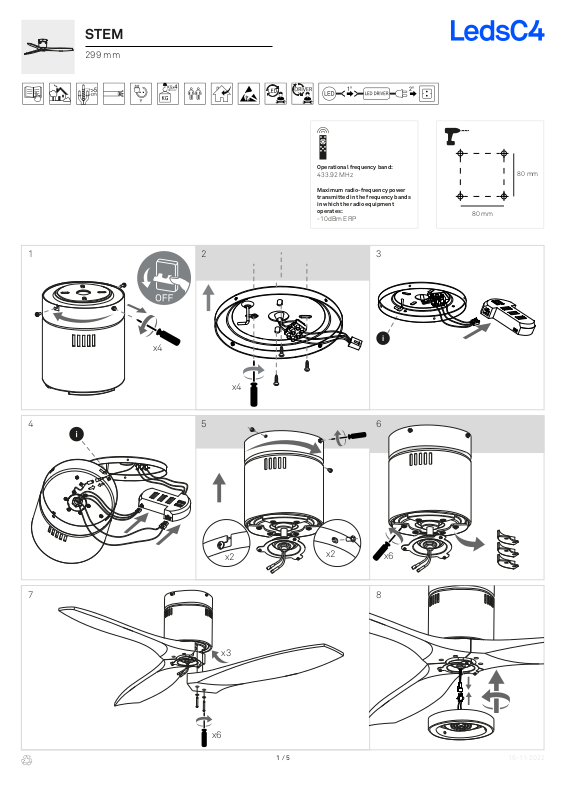

Page 1
STEM
299 mm
Operational frequency band:
433.92 MHz
Maximum radio-frequency power
transmitted in the frequency bands
in which the radio equipment
operates:
-10dBm ERP
1 2 3
x4
x4
4 5 6
80 mm
80 mm
x2
x2
7 8
x3
x6
1 / 5 15-11-2022
x6
Page 2
9 10 11
x3
12
1
3
6
5
9
8
11
10
12
1
8
ON / OFF
2
2
9
1h
OFF
4
7
3
10
2h
OFF
4
11
4h
OFF
5
12
8h
OFF
6
7
13
ON
2 / 5
Page 3
CALIBRATION
A
C
B
1
ON
D
A
2
ON
B
3
C
ON
*
4
D
5 6
*
7
ON
ON
ON
ON
ON
90º
3 / 5
Page 4
DC REMOTE CONTROL
RESET AND SYNC
1
Disconnect the mains and
start the synchro process.
Desconectar la alimentación
y empezar el proceso de
sincronización.
Stromversorgung
ausschalten und den
Synchronisierungsvorgang
starten.
Coupez l'alimentation et
lancez le processus de
synchronisation.
In case you want to synchronize more than one fan with
the same remote control you have to repeat the
synchronization process with all fans, cutting off the
mains of the other fans.
Si se dispone de varios ventiladores cercanos y quieres
controlarlos con el mismo mando debe repetir el proceso
de sincronización para cada ventilador individualmente,
cortando la corriente en los otros ventiladores.
Wenn sich mehrere Ventilatoren in unmittelbarer Nähe
befinden und Sie diese mit derselben Fernbedienung
ansteuern möchten, dann müssen sie die Synchronisierung an jedem einzelnen Ventilator wiederholen und
dabei die Stromversorgung der anderen Ventilatoren
abschalten.
Si plusieurs ventilateurs sont installés à proximité les
uns des autres et que vous souhaitez les contrôler avec
la même télécommande, vous devrez répéter le
processus de synchronisation pour chaque ventilateur
individuellement, en coupant le courant des autres
ventilateurs.
1 2
1 2
2
30s
Switch on the mains. Since the power is on, you
have 30 seconds to finalize the synchronization
process.
Dar tensión. Desde que se alimentan los
ventiladores se dispone de 30 segundos para
finalizar el proceso de sincronización.
Spannung anlegen. Sobald die Ventilatoren mit
Strom versorgt werden, 30 Sekunden für
Synchronisierungsprozess zur Verfügung.
Mettez sous tension. À partir de leur mise sous
tension,vous disposez de 30secondes pour
effectuer le processus de synchronisation.
3
Press the remote control button FAN ON/OFF for 5
seconds, then you will heard a “beep” which means
the synchronization process has been completed
successfully.
Pulsar el botón FAN ON/OFF durante 5 segundos. A
continuación se oirá un “beep” que significa que se
ha sincronizado satisfactoriamente.
Drücken Sie die Taste FAN ON/OFF für 5 Sekunden.
Sie hören dann ein „Piepen“ als Bestätigung der
erfolgreichen Synchronisierung.
Appuyez sur le bouton FAN ON/OFF pendant 5
secondes. Vous entendrez ensuite un signal sonore
qui signifie que la synchronisation s'est effectuée
correctement.
FAN
ON/OFF
5s
BEEP
4 / 5
Page 5
Per la present, LEDS C4, S.A. declara que el tipus d'equip radioelèctric ventilador
CAT
disponible a l'adreça d'Internet següent: www.leds-c4.com
(1)
Podeu consultar la referència del producte a l'etiqueta.
Por la presente, LEDS C4, S.A. declara que el tipo de equipo radioeléctrico ventilador
ES
está disponible en la dirección de Internet siguiente: www.leds-c4.com
(1)
Puede consultar la referencia del producto en la etiqueta.
(1)
LEDS C4, S.A. hereby declares that its fan
EN
www.leds-c4.com
(1)
The product reference can be found on the label.
LEDS C4, S.A. déclare par la présente que le type d’équipement radioélectrique du ventilateur
FR
conformité est disponible sur le site Internet suivant: www.leds-c4.com.
(1)
Vous pouvez consulter la référence du produit sur l’étiquette.
Настоящим документом LEDS C4, S.A.заявляет, что тип радиоэлектрического оборудования вентилятора
RU
соответствия ЕС доступен по следующему адресу в Интернете: www.leds-c4.com
(1)
Вы можете найти артикул продукта на этикетке.
LEDS C4, S.A. erklärt hiermit, dass die Funkanlage des Ventilators
DE
Website: www.leds-c4.com
(1)
Die Artikelnummer ist auf dem Etikett angegeben.
Con la presente, LEDS C4, S.A. dichiara che il tipo di apparecchiatura radioelettrica ventola
IT
conformità è disponibile al seguente indirizzo Internet: www.leds-c4.com
(1)
È possibile consultare il riferimento prodotto sull’etichetta.
Pela presente, a LEDS C4, S.A. declara que o tipo de equipamento radioelétrico ventilador
PT
conformidade da UE está disponível no seguinte endereço de Internet: www.leds-c4.com
(1)
Pode consultar a referência do produto no rótulo.
LEDS C4, S.A. niniejszym oświadcza, że typ urządzenia radioelektrycznego wentylatora
PL
następującym adresem internetowym: www.leds-c4.com
(1)
Numer referencyjny produktu można znaleźć na etykiecie.
Tvrtka LEDS C4, S.A. ovime izjavljuje da je njezin ventilator
HR
sljedećoj internetskoj adresi: www.leds-c4.com
(1)
Referentnu vrijednost za proizvod provjerite na etiketi.
S tem LEDS C4, S.A. izjavlja, da je vrsta radijsko električne naprave ventilator
SL
www.leds-c4.com
(1)
Referenca izdelka je natisnjena na etiketi.
is a type of radio equipment in conformity with Directive 2014/53/EU. The full text of the EU Declaration of Conformity is available online at:
(1)
der Richtlinie 2014/53/EU entspricht. Den vollständigen Text der EU-Konformitätserklärung finden Sie auf folgender
(1)
vrsta radijske opreme koja je u skladu s Direktivom 2014/53/EU. Cjeloviti tekst EU izjave o sukladnosti dostupan je na
(1)
és conforme a la Directiva 2014/53/UE. El text complet de la declaració UE de conformitat està
(1)
es conforme con la Directiva 2014/53/UE. El texto completo de la declaración UE de conformidad
(1)
(1)
è conforme alla Direttiva 2014/53/UE. Il testo completo della dichiarazione UE di
(1)
está em conformidade com a Diretiva 2014/53/UE. O texto completo da declaração de
(1)
jest zgodny z Dyrektywą 2014/53/EU. Pełny tekst deklaracji zgodności UE jest dostępny pod
(1)
v skladu z Direktivo 2014/53/EU. Celotno besedilo izjave EU o skladnosti je na voljo na spletnem mestu:
AR
est conforme à la Directive 2014/53/EU. Le texte intégral de la déclaration UE de
(1)
соответствует Директиве 2014/53/EU.Полный текст декларации
5 / 5
