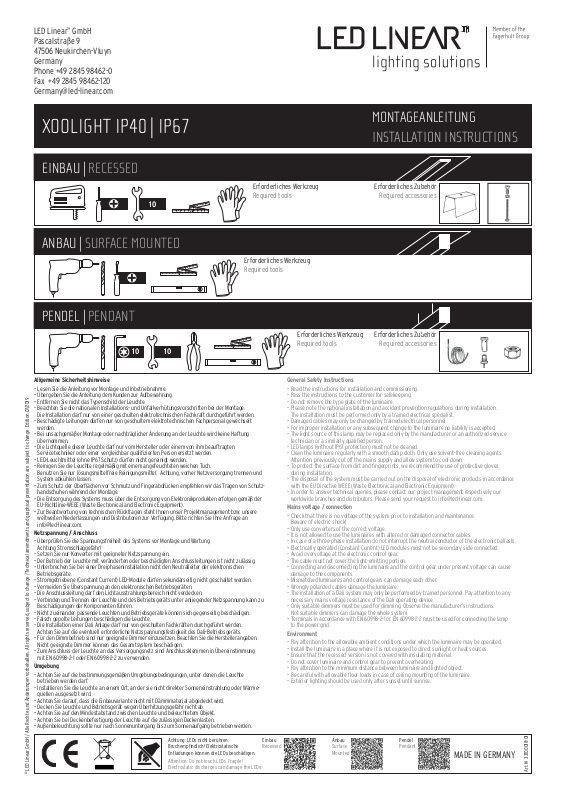

LED Linear XOOLIGHT IP40, XOOLIGHT IP67 Installation Instructions Manual

LED Linear™ GmbH Pascalstraße 9 47506 Neukirchen-Vluyn Germany Phone +49 2845 98462-0 Fax +49 2845 98462-120 Germany@led-linear.com

XOOLIGHT IP40 | IP67

EINBAU | RECESSED

MONTAGEANLEITUNG

INSTALLATION INSTRUCTIONS

Erforderliches Werkzeug

Required tools

ANBAU | SURFACE MOUNTED

Erforderliches Werkzeug

Required tools

PENDEL | PENDANT

Allgemeine Sicherheitshinweise

• Lesen Sie die Anleitung vor Montage und Inbetriebnahme.

• Übergeben Sie die Anleitung dem Kunden zur Aufbewahrung.

• Entfernen Sie nicht das Typenschild der Leuchte.

• Beachten Sie die nationalen Installations- und Unfallverhütungsvorschriften bei der Montage. Die Installation darf nur von einer geschulten elektrotechnischen Fachkraft durchgeführt werden.

• Beschädigte Leitungen dürfen nur von geschultem elektrotechnischen Fachpersonal gewechselt werden.

• Bei unsachgemäßer Montage oder nachträglicher Änderung an der Leuchte wird keine Haftung übernommen.

• Die Lichtquelle dieser Leuchte darf nur vom Hersteller oder einem von ihm beauftragten Servicetechniker oder einer vergleichbar qualiﬁzierten Person ersetzt werden.

• LED-Leuchtmittel (ohne IP67 Schutz) dürfen nicht gereinigt werden.

• Reinigen Sie die Leuchte regelmäßig mit einem angefeuchteten weichen Tuch. Benutzen Sie nur lösungsmittelfreie Reinigungsmittel. Achtung, vorher Netzversorgung trennen und System abkühlen lassen.

• Zum Schutz der Oberﬂächen vor Schmutz und Fingerabdrücken empfehlen wir das Tragen von Schutz- handschuhen während der Montage.

• Die Entsorgung des Systems muss über die Entsorgung von Elektronikprodukten erfolgen gemäß der EU-Richtlinie-WEEE (Waste Electronical and Electronic Equipment).

• Zur Beantwortung von technischen Rückfragen steht Ihnen unser Projektmanagement bzw. unsere weltweiten Niederlassungen und Distributoren zur Verfügung. Bitte richten Sie Ihre Anfrage an info@led-linear.com.

Netzspannung / Anschluss

• Überprüfen Sie die Spannungsfreiheit des Systems vor Montage und Wartung. Achtung Stromschlaggefahr!

• Setzen Sie nur Konverter mit geeigneter Netzspannung ein.

• Der Betrieb der Leuchte mit veränderten oder beschädigten Anschlussleitungen ist nicht zulässig.

• Unterbrechen Sie bei einer Dreiphaseninstallation nicht den Neutralleiter der elektronischen Betriebsgeräte.

• Stromgetriebene (Constant Current) LED-Module dürfen sekundärseitig nicht geschaltet werden.

• Vermeiden Sie Überspannung an den elektronischen Betriebsgeräten.

• Die Anschlussleitung darf den Lichtausstrahlungsbereich nicht verdecken.

• Verbinden und Trennen der Leuchte und des Betriebsgeräts unter anliegender Netzspannung kann zu Beschädigungen der Komponenten führen.

• Nicht zueinander passende Leuchten und Betriebsgeräte können sich gegenseitig beschädigen.

• Falsch gepolte Leitungen beschädigen die Leuchte.

• Die Installation einer Dali Anlage darf nur von geschulten Fachkräften durchgeführt werden. Achten Sie auf die eventuell erforderliche Netzspannungsfestigkeit des Dali-Betriebsgeräts.

• Für den Dimmbetrieb sind nur geeignete Dimmer einzusetzen. Beachten Sie die Herstellerangaben. Nicht geeignete Dimmer können das Gesamtsystem beschädigen.

• Zum Anschluss der Leuchte an das Versorgungsnetz sind Anschlussklemmen in Übereinstimmung mit EN 60998-2-1 oder EN 60998-2-2 zu verwenden.

Umgebung

• Achten Sie auf die bestimmungsgemäßen Umgebungsbedingungen, unter denen die Leuchte betrieben werden darf.

• Installieren Sie die Leuchte an einem Ort, an der sie nicht direkter Sonneneinstrahlung oder Wärme- quellen ausgesetzt wird.

• Achten Sie darauf, dass die Einbauvariante nicht mit Dämmmaterial abgedeckt wird.

• Decken Sie Leuchte und Betriebsgerät wegen Überhitzungsgefahr nicht ab.

• Achten Sie auf den Mindestabstand zwischen Leuchte und beleuchtetem Objekt.

• Achten Sie bei Deckenbefestigung der Leuchte auf die zulässigen Deckenlasten.

• Außenbeleuchtung sollte nur nach Sonnenuntergang bis zum Sonnenaufgang betrieben werden.

Achtung: LEDs nicht berühren. Bruchempﬁndlich! Elektrostatische Entladungen können die LEDs beschädigen.

Attention: Do not touch LEDs. Fragile! Electrostatic discharges can damage the LEDs.

Erforderliches Zubehör

Required accessories

Erforderliches Werkzeug

Required tools

General Safety Instructions

• Read the instructions for installation and commissioning.

• Pass the instructions to the customer for safekeeping.

• Do not remove the type plate of the luminaire.

• Please note the national installation and accident prevention regulations during installation. The installation must be performed only by a trained electrical specialist.

• Damaged cables may only be changed by trained electrical personnel.

• For improper installation or any subsequent change to the luminaire no liability is accepted.

• The light source of this lamp may be replaced only by the manufacturer or an authorized service technician or a similarly qualiﬁed person.

• LED lamps (without IP67 protection) must not be cleaned.

• Clean the luminaire regularly with a smooth damp cloth. Only use solvent-free cleaning agents. Attention: previously cut off the mains supply and allow system to cool down.

• To protect the surface from dirt and ﬁngerprints, we recommend the use of protective gloves during installation.

• The disposal of the system must be carried out on the disposal of electronic products in accordance with the EU Directive WEEE (Waste Electronical and Electronic Equipment).

• In order to answer technical queries, please contact our project management respectively our worldwide branches and distributors. Please send your request to info@led-linear.com.

Mains voltage / connection

• Check that there is no voltage of the system prior to installation and maintenance. Beware of electric shock!

• Only use converters of the correct voltage.

• It is not allowed to use the luminaires with altered or damaged connector cables.

• In case of a three-phase installation do not interrupt the neutral conductor of the electronic ballasts.

• Electrically operated (Constant Current) LED modules must not be secondary side connected.

• Avoid overvoltage at the electronic control gear.

• The cable must not cover the light-emitting portion.

• Connecting and disconnecting the luminaire and the control gear under present voltage can cause damage to the components.

• Mismatched luminaires and control gears can damage each other.

• Wrongly polarized cables damage the luminaire.

• The installation of a Dali system may only be performed by trained personnel. Pay attention to any necessary mains voltage resistance of the Dali operating device.

• Only suitable dimmers must be used for dimming. Observe the manufacturer‘s instructions. Not suitable dimmers can damage the whole system.

• Terminals in accordance with EN 60998-2-1 or EN 60998-2-2 must be used for connecting the lamp to the power grid.

Environment

• Pay attention to the allowable ambient conditions under which the luminaire may be operated.

• Install the luminaire in a place where it is not exposed to direct sunlight or heat sources.

• Ensure that the recessed version is not covered with insulating material.

• Do not cover luminaire and control gear to prevent overheating.

• Pay attention to the minimum distance between luminaire and lighted object.

• Be careful with allowable ﬂoor loads in case of ceiling mounting of the luminaire.

• Exterior lighting should be used only after sunset until sunrise.

Einbau

Recessed

Anbau

Surface Mounted

Erforderliches Zubehör

Required accessories

Pendel

Pendant

MADE IN GERMANY

Art. # 33100018-01

CL | DI | OP IP 67 O | W | M | SS | D

EINBAU 1.1–1.14

RECESSED

24V WHITE DC:

ROT | RED SCHWARZ | BLACK

ANBAU 2.1– 2.8

SURFACE MOUNTED

RGB 24V DC:

WEISS | WHITE ROT | RED GRÜN | GREEN BLAU | BLUE

IQ WHITE DC: WEISS | WHITE

ROT | RED GRÜN | GREEN W822/W825 BLAU | BLUE W840

RGBW 24V DC:

PENDEL 3.1–3.13

PENDANT

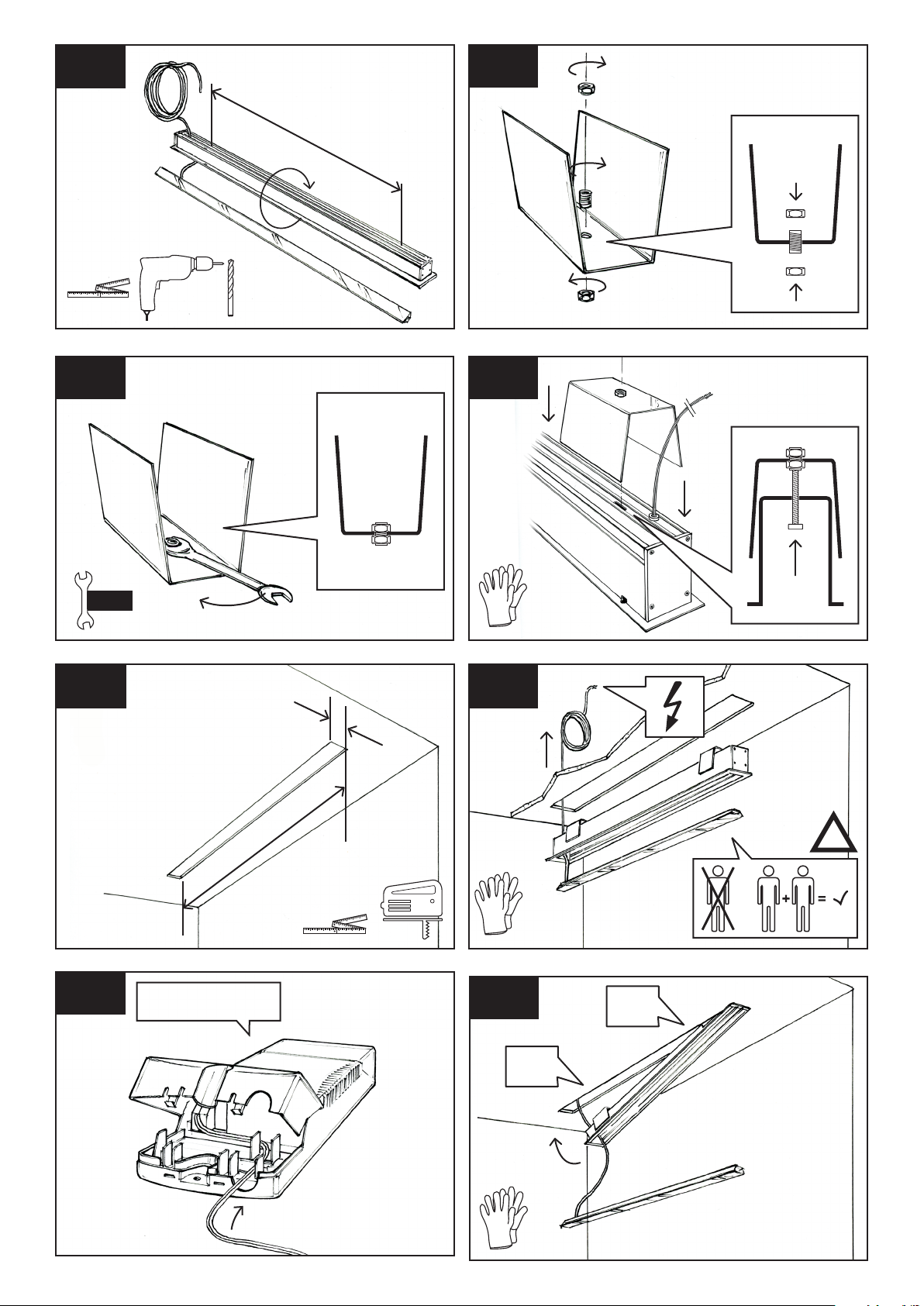

1.1

Art. # 13000080 Art. # 13000106

Länge der Proﬁle (mm) Anzahl der Befestigungen

Length of proﬁles (feet) Number of mounting accessories

0 – 1000 | 0 – 3,28 2 1001 – 2000 | 3,28 – 6,56 3 2001 – 3000 | 6,56 – 9,84 4 3001 – 4000 | 9,84 – 13,12 5

1.2

1.3

L = max. 1.000 mm

max. 3,28‘

1.4

1.5

1.7

1.8

1.6

45 mm

1,8”

1.8

1.9

CONSTANT VOLTAGE CV

SEPARAT ERHÄLTLICH

SEPARATELY AVAILABLE

x = L + 4 mm

x = L + 0,16”

PSU

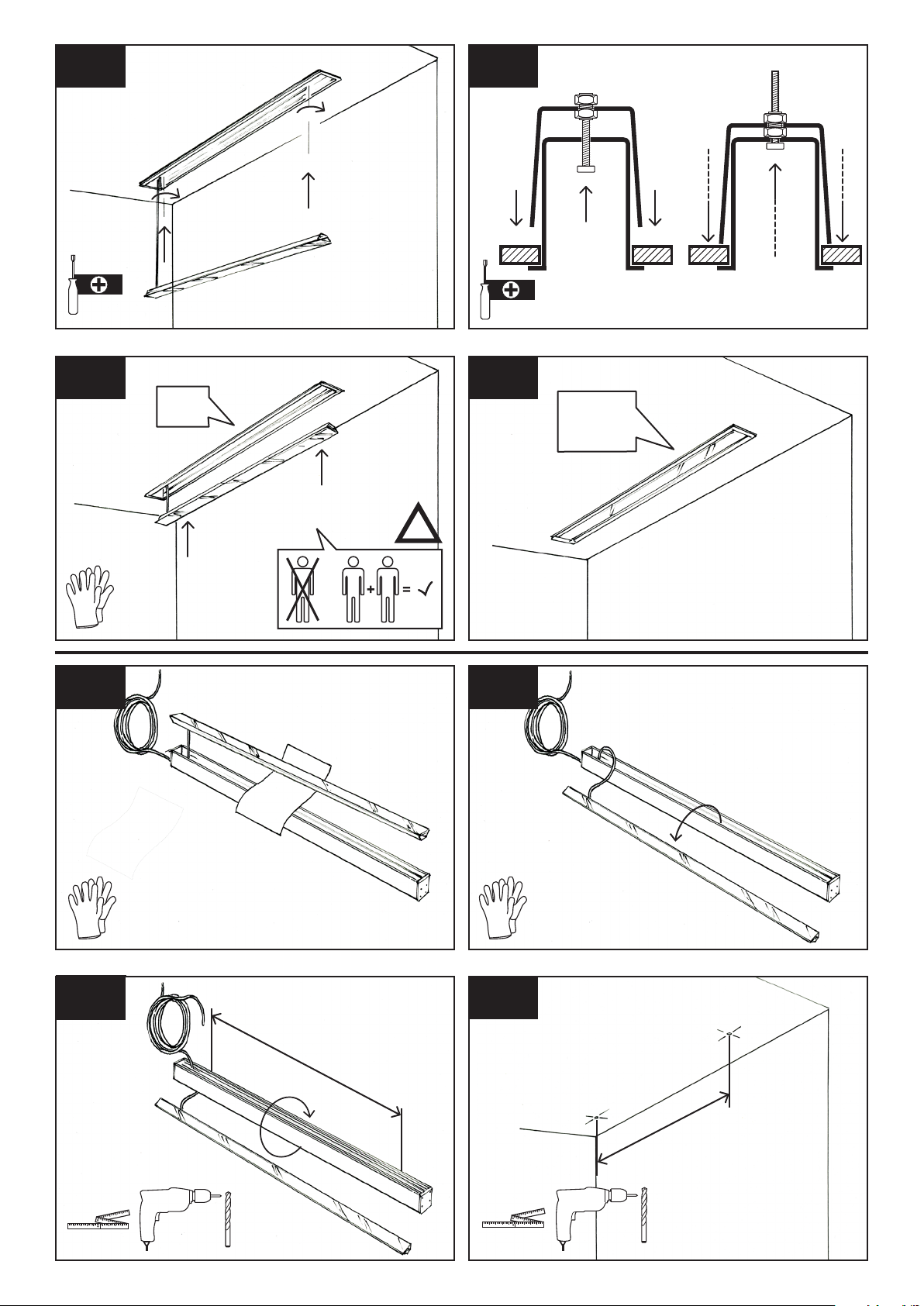

1.10

1 1 1

CLICK

1.101.11

1.12

1.13

2.1

1.14

CLICK

1 1 1

2.2

2.6

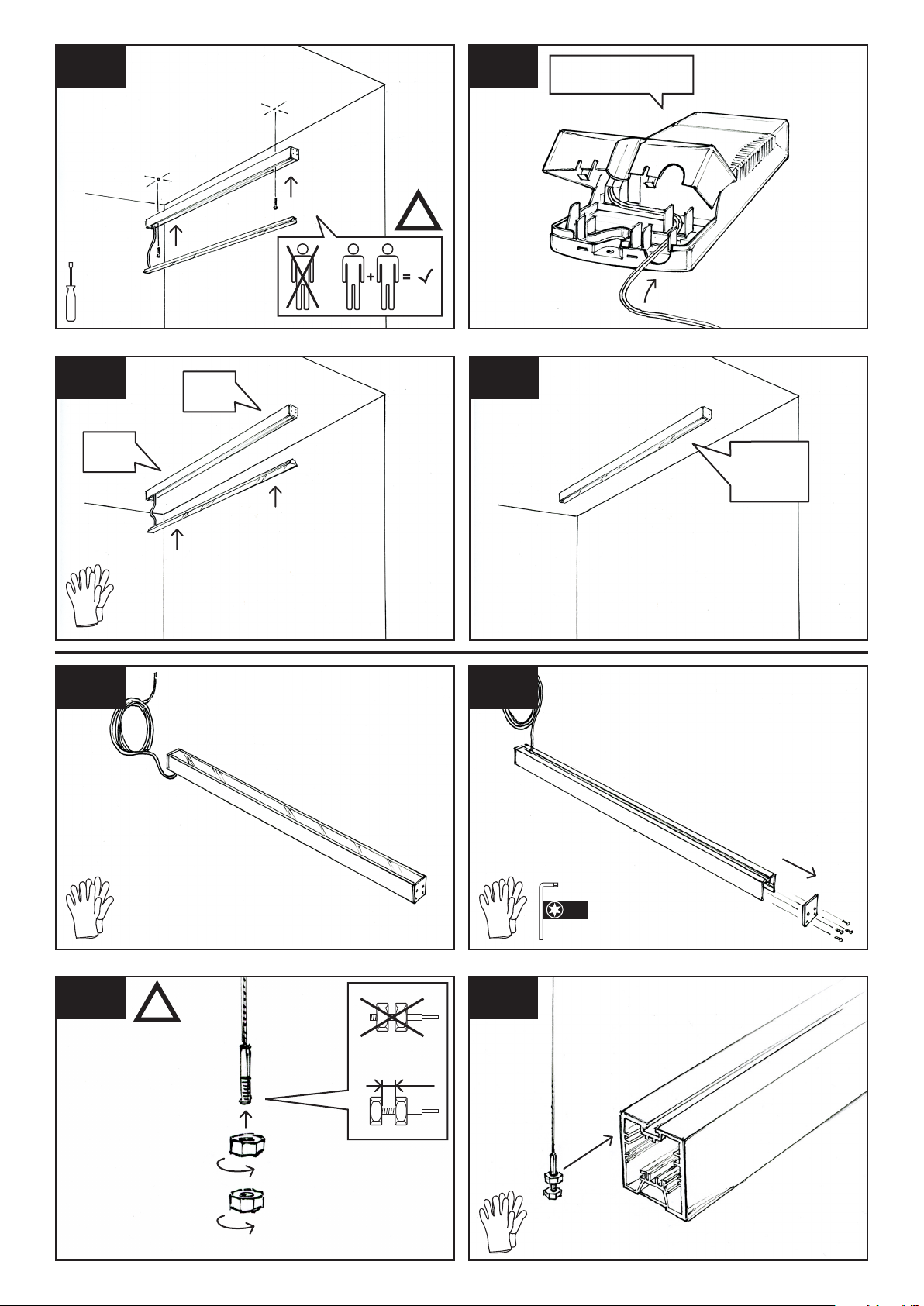

2.3

L = max. 1.000 mm

max. 3,28‘

2.4

L = max. 1.000 mm

max. 3,28‘

2.5

1 1 1

2.6

SEPARAT ERHÄLTLICH

SEPARATELY AVAILABLE

PSU

CONSTANT VOLTAGE CV

2.7

CLICK

3.1

CLICK

2.8

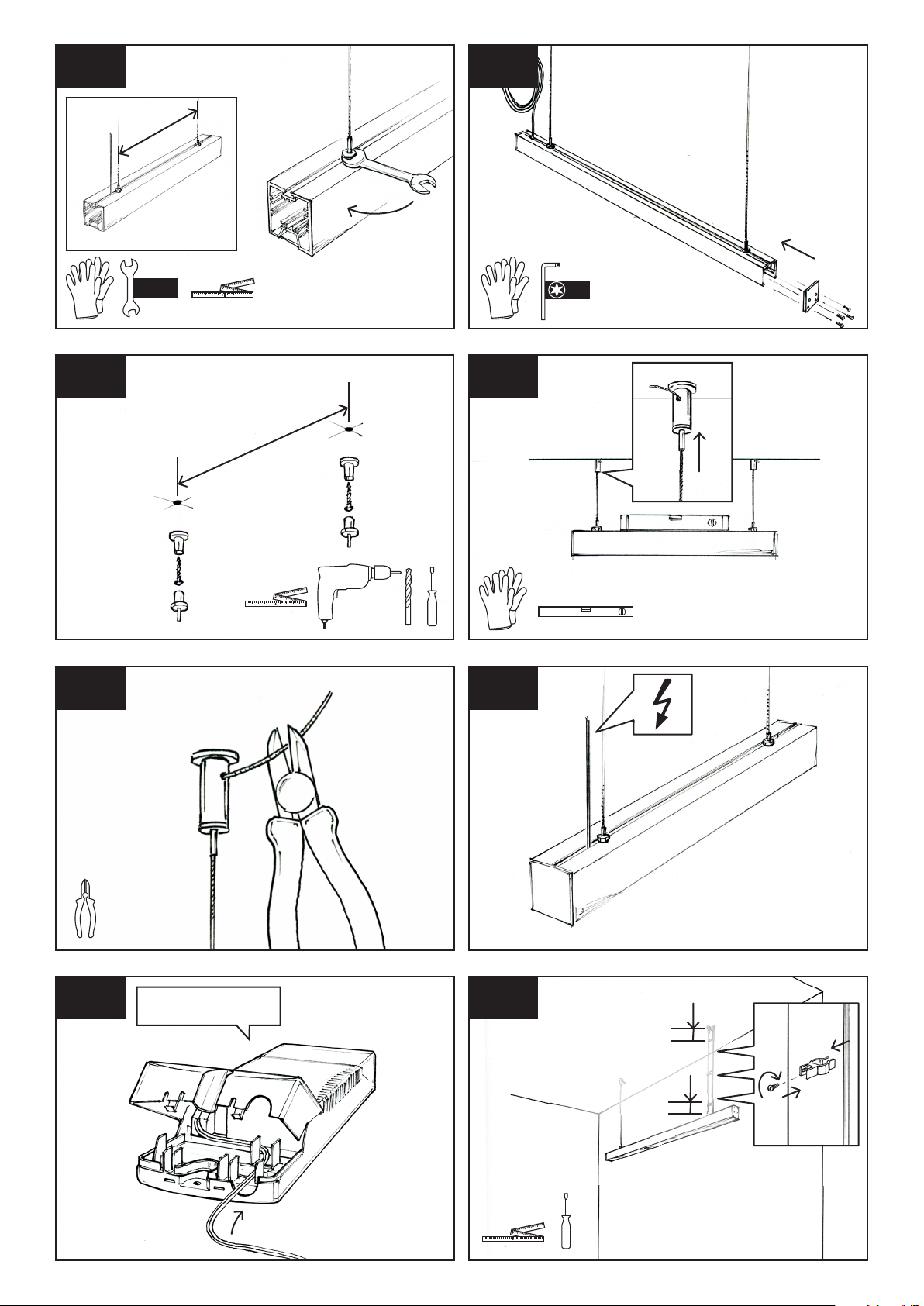

3.2

3.3 3.4

2 mm

0,08”

3.5

3.6

x = max. 1000 mm

x = max. 3,28‘

3.7

x = max. 1000 mm

x = max. 3,28‘

3.8

2.23.9 3.10

3.11

CONSTANT VOLTAGE CV

SEPARAT ERHÄLTLICH

SEPARATELY AVAILABLE

3.12

L = 50 mm

L = approx. 1,9“

L = 50 mm

L = approx. 1,9“

PSU

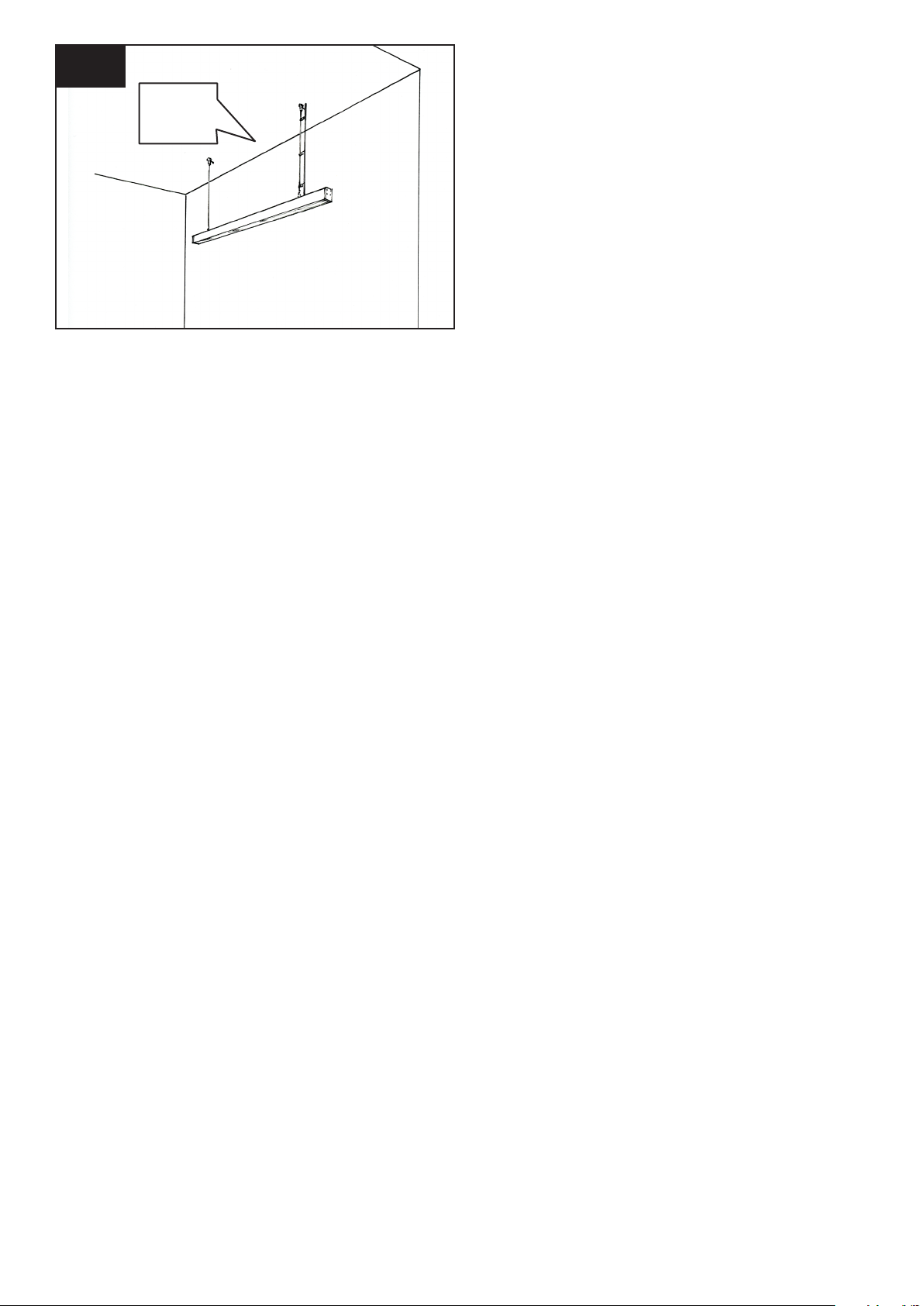

3.13
