| Struktur der Sicherheits- und ergänzenden Hinweise
In dieser Betriebsanleitung sind wichtige Hinweise mit Signalwörtern oder Symbolen
gekennzeichnet.
Einige Signalwörter bezeichnen die Abstufung einer möglichen Verletzungsgefahr.
Farben und die unterschiedlichen Grauabstufungen und Dreiecksymbole unterstreichen
den Gefährdungsgrad optisch.
zeigt eine unmittelbar gefährliche Situation an, die, wenn nicht vermieden, zum Tod oder ernster Verletzung führt.
zeigt eine potenziell gefährliche Situation an, die, wenn nicht vermieden, zum Tod oder ernster Verletzung führen kann.
zeigt eine potenziell gefährliche Situation an, die, wenn nicht vermieden, zu geringfügiger oder leichter Verletzung führen kann.
zeigt eine potenziell gefährliche Situation an, die, wenn nicht vermieden, zu Sachschäden führen kann.
gibt Ihnen zusätzliche Informationen für die sichere und efziente
Verwendung des Produkts.
verweist auf die Einhaltung dieser Betriebsanleitung.
CE-Kennzeichnung: bestätigt die Konformität mit den geltenden
Normen und Rechtsvorschriften.
2 | BA SYSTEMLED . BA 03/2019
SYSTEMLED
1 | Bestimmungsgemäße Verwendung
Die Leuchte dient zur Beleuchtung und ist für den Dauerbetrieb geeignet. Die Leuchte
ist kompatibel zu den gängigen Systemarbeitsplätzen - der Stromanschluss erfolgt
über einen Wieland GST 18 Stecker an 230V. Das Netzteil ist in der Leuchte verbaut.
Die Sicherheitshinweise sowie alle anderen Informationen dieser
Bedienungsanleitung sind unbedingt zu befolgen. Lesen Sie sich
die gesamte Betriebsanleitung vor der Montage und Inbetriebnahme
aufmerksam durch.
Halten Sie die Betriebsanleitung beim Gerät verfügbar. Sie muss
aufbewahrt und bei Weitergabe des Produktes an Dritte mit ausgehändigt werden.
2 | Zum sicheren Betrieb
Die auf dem Typenschild angegebenen Betriebsparameter der LED-Leuchte müssen
mit den Versorgungsparametern der Maschine bzw. des Trafos übereinstimmen.
Die Leuchte darf keinesfalls mit Tüchern, Folien o. anderem abgedeckt werden. Objektabstand von der Leuchte mindestens 10 cm.
Maschinen und Geräte können durch verschiedene Einflüsse Spannungsspitzen abgeben. Diese Spannungsspitzen sind bei der Stromversorgung über Maschinen oder Geräte zu vermeiden.
Betreiben Sie die Leuchte nur im befestigten Zustand. Die Leuchte darf nie im eingeschaltet Zustand an das Netz angeschlossen werden, da Hot Plugging zur Zerstörung der LEDs führen kann.
| 3
3 | Sicherheitshinweise
Einbau und Installation elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Befolgen Sie die fünf Sicherheitsregeln nach DIN VDE 1005.
Bei Nichtbeachten können Schäden an der LED-Leuchte, Brand
oder andere Gefahren entstehen.
Gefahr durch elektrischen Schlag! Vor Arbeiten an Gerät oder
Last freischalten. Dabei alle Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder Last liefern. Auch
bei nur ausgeschaltetem Gerät ist die Last nicht galvanisch vom
Netz getrennt.
Verwenden Sie das Gerät nur in technisch einwandfreiem Zustand,
sicherheits- und gefahrenbewusst.
Sind Warnhinweise bzw. -symbole auf der Leuchte angebracht,
dürfen diese nicht entfernt werden.

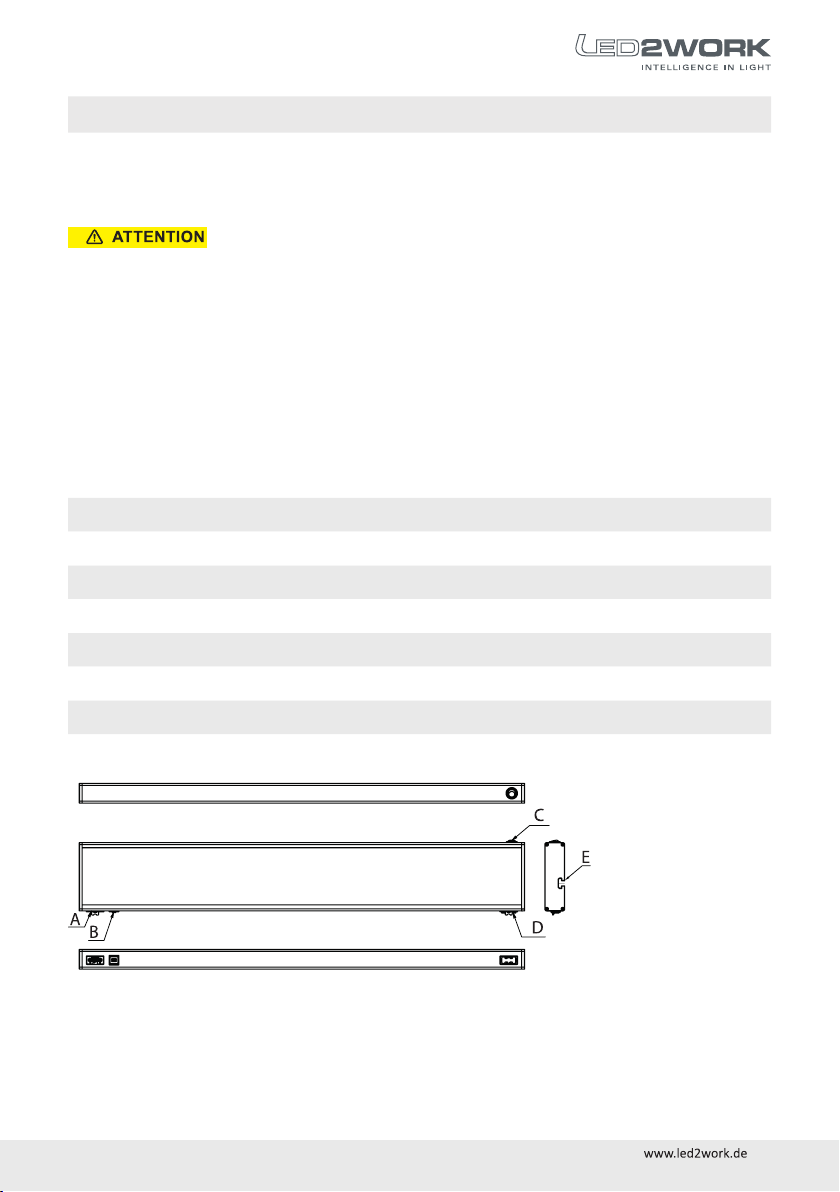

4 | Montage und Befestigung
Die LED-Leuchte vor der Installation auf Vollständigkeit und eventuelle Schäden überprüfen. Leuchte oder Zubehör nicht benutzen, wenn diese beschädigt sind, da Verletzungsgefahr besteht.
Die LED-Leuchte selbst wird vollständig montiert ausgeliefert. Zur Befestigung befindet
sich auf der Rückseite eine T-Nut passend für Nutensteine 10, M6.
Optional steht zur weiteren Befestigung folgendes Zubehör zur Verfügung:
Best.-Nr.
Montagesatz für SYSTEMLED, ach240400-01
Montagesatz für SYSTEMLED, schwenkbar240400-02
Bei Befestigung der Leuchte ist darauf zu achten, dass die Leuchte
sicher und stabil befestigt wird. Beim Herunterfallen der Leuchte besteht auf Grund des Eigengewichts Verletzungsgefahr!
4 | BA SYSTEMLED . BA 03/2019
SYSTEMLED
5 | Anschluss
An der SYSTEMLED befindet sich ein Eingang für eine Wieland GST18/3 Buchse.
Über diesen wird die Leuchte mit geeignetem Anschlussmaterial an das 230V AC Netz
angeschlossen.
Beim Anschluss an das Netz ist darauf zu achten, dass die Leuchte
ausgeschaltet und lastfrei ist. Ein Anschluss im eingeschalteten Zustand kann zur Zerstörung der LEDs führen!
Elektrisch durchschaltbar (Kaskadierung):
Mit Durchgangsverdrahtung (kaskadierbar) können Sie mehrere SYSTEMLED elektrisch verketten. An die erste Leuchte werden 230V Netzspannung angelegt und über
Wieland Verlängerungsleitungen werden weitere Leuchten über die Ein- und Ausgänge
im Leuchtengehäuse miteinander verbunden. Die Gesamtstromstärke der verketteten
Leuchten darf dabei nicht die Absicherung des betriebsseitigen 230V Anschlusses
übersteigen.
Zum Anschluss der Leuchte steht optional folgendes Zubehör zur Verfügung:
Die LED-Leuchte ist für Sie wartungsfrei. Nehmen Sie keine Veränderungen an der Leuchte
vor (bis auf die in dieser Betriebsanleitung enthaltenen Informationen zur Montage).
Die in der Leuchte verwendeten LED-Leuchtmittel sind sehr langlebig und können nicht
ausgetauscht werden.
Schalten Sie die Leuchte vor einer Reinigung ab und lassen Sie sie vollständig abkühlen. Reinigen Sie die Außenseite der Leuchte mit einem weichen, trockenen, sauberen
Tuch. Für die Entfernung von stärkeren Verschmutzungen können Sie das Tuch mit
Wasser anfeuchten. Verwenden Sie niemals aggressive Reinigungsmittel, da diese zu
Verfärbungen des Gehäuses führen können.
Für Schäden, die durch die Verwendung ungeeigneter Reinigungsmittel entstehen, wird keine Gewährleistung übernommen.
Das interne Netzteil darf nur durch qualifiziertes Fachpersonal gewechselt werden. Für vom Hersteller nicht zugelassene Netzteile
wird keine Gewährleistung übernommen. Der Hersteller haftet auch
nicht für direkte oder indirekte Folgeschäden durch unautorisierten
Eingriff in die Leuchte.
7 | Gewährleistung
Wir übernehmen für dieses Gerät 36 Monate vom Kaufdatum an volle Gewähr. Diese
Gewährleistung gilt für einwandfreies Arbeiten bei bestimmungsgemäßer Verwendung
und Beachtung der Betriebsanleitung.
Während der Dauer der Gewährleistung werden auftretende Mängel und Fehler am
Gerät kostenlos beseitigt, soweit sie nachweislich auf Material-, Verarbeitungs- oder
Konstruktionsfehler beruhen. Rügt der Besteller einen Sachmangel, so trägt er die Beweislast dafür, dass das Gerät bereits bei Erhalt der Ware mangelhaft war.
Die Gewährleistung bezieht sich nicht auf solche Mängel, die durch
Abnutzung, fahrlässigen Gebrauch oder zweckentfremdete Verwendung entstanden sind.
Weitere Ansprüche, insbesondere Ansprüche auf Ersatz von
Schäden, die nicht an der LED-Leuchte selbst entstanden sind,
sind ausgeschlossen.
6 | BA SYSTEMLED . BA 03/2019
SYSTEMLED
8 | Entsorgung
Die Leuchte muss gemäß den länderspezifischen Vorschriften an einem geeigneten Entsorgungspunkt zum
Recyceln von Elektro- und Elektronikgeräten entsorgt
werden. (WEEE-Nr. 32828318)
9 | Kundenbetreuung
Bei Problemen oder Fragen zu diesem Produkt kontaktieren Sie uns einfach!
Per Telefon: +49 7231 44920-00
Mo bis Do 8 Uhr bis 12 Uhr und 13 Uhr bis 16 Uhr
Fr 8 Uhr bis 12 Uhr und 13 Uhr bis 15 Uhr
Per e-mail: info@led2work.de
| 7
10 | Technische Daten
Anschlusswerte220 – 240 V~, 50 – 60 Hz
SchutzklasseI (Schutzerdung)
Abstrahlwinkel100°
Lebensdauer LED> 60.000 h
Betriebstemperatur -10... +50 °C
SchutzartIP40
Techn. SicherheitsprüfungDIN EN 62471
SYSTEMLED, 5200-5700K Power
Artikel-Nr.LED-LeuchteLänge
141014-01SYSTEMLED898 mmmatt0,22 A52 W
141014-02SYSTEMLED898 mmMikroprismen0,22 A52 W
141014-03SYSTEMLED472 mmmatt0,12 A28 W
141014-04SYSTEMLED472 mmMikroprismen0,12 A28 W
141014-05SYSTEMLED1342 mmmatt0,33 A77 W
141014-06SYSTEMLED1342 mmMikroprismen0,33 A77 W
141014-07SYSTEMLED1782 mmmatt0,43 A100 W
141014-08SYSTEMLED1782 mmMikroprismen0,43 A100 W
Abdeckung
Stromstärke max.
Leistungsaufn.
SYSTEMLED, 4000-4500K Power
Artikel-Nr.LED-LeuchteLänge
141024-01SYSTEMLED898 mmmatt0,22 A52 W
141024-02SYSTEMLED898 mmMikroprismen0,22 A52 W
141024-03SYSTEMLED472 mmmatt0,12 A28 W
141024-04SYSTEMLED472 mmMikroprismen0,12 A28 W
141024-05SYSTEMLED1342 mmmatt0,33 A77 W
141024-06SYSTEMLED1342 mmMikroprismen0,33 A77 W
141024-07SYSTEMLED1782 mmmatt0,43 A100 W
141024-08SYSTEMLED1782 mmMikroprismen0,43 A100 W
Abdeckung
Stromstärke max.
Leistungsaufn.
max.
max.
8 | BA SYSTEMLED . BA 03/2019
SYSTEMLED
SYSTEMLED, 5200-5700K ECO
Artikel-Nr.LED-LeuchteLänge
141014-21SYSTEMLED898 mmmatt0,12 A28 W
141014-22SYSTEMLED898 mmMikroprismen0,12 A28 W
141014-23SYSTEMLED472 mmmatt0,06 A14 W
141014-24SYSTEMLED472 mmMikroprismen0,06 A14 W
141014-25SYSTEMLED1342 mmmatt0,18 A42 W
141014-26SYSTEMLED1342 mmMikroprismen0,18 A42 W
141014-27SYSTEMLED1782 mmmatt0,22 A52 W
141014-28SYSTEMLED1782 mmMikroprismen0,22 A52 W
SYSTEMLED, 4000-4500K ECO
Artikel-Nr.LED-LeuchteLänge
141024-21SYSTEMLED898 mmmatt0,12 A28 W
141024-22SYSTEMLED898 mmMikroprismen0,12 A28 W
141024-23SYSTEMLED472 mmmatt0,06 A14 W
141024-24SYSTEMLED472 mmMikroprismen0,06 A14 W
141024-25SYSTEMLED1342 mmmatt0,18 A42 W
141024-26SYSTEMLED1342 mmMikroprismen0,18 A42 W
141024-27SYSTEMLED1782 mmmatt0,22 A52 W
141024-28SYSTEMLED1782 mmMikroprismen0,22 A52 W
Abdeckung
Abdeckung
Stromstärke max.
Stromstärke max.
Leistungsaufn.
Leistungsaufn.
max.
max.
Zur Dimmung steht optional folgendes Zubehör zur Verfügung:
Best.-Nr.
SYSTEMLED DIMMmodul, extern zur Bedienung einer Leuchte, inkl. 3m Verbindungsleitung240500-01
SYSTEMLED DIMMmodul, extern zur Bedienung einer Leuchte, inkl. 5m Verbindungsleitung240500-03
SYSTEMLED DIMMmodul Verbindungsleitung Länge 1,0m, 2-polig240600-01
SYSTEMLED DIMMmodul Verbindungsleitung Länge 2,0m, 2-polig240600-02
SYSTEMLED DIMMmodul Verbindungsleitung Länge 3,0m, 2-polig240600-03
SYSTEMLED DIMMmodul Verbindungsleitung Länge 4,0m, 2-polig240600-04
SYSTEMLED DIMMmodul Verbindungsleitung Länge 5,0m, 2-polig240600-05
Irrtümer und Änderungen vorbehalten. / Errors and technical changes excepted.
| 9
| Contents
1 Proper usePage 11
2 For safe operationPage 11
3 Safety informationPage 12
4 Assembly and MountingPage 12
5 ConnectionPage 13
6 Maintenance and CarePage 14
7 WarrantyPage 14
8 DisposalPage 14
9 Customer servicePage 15
10 Technical dataPage 15
| Structure of safety and supplementary information
Important instructions are marked with signal words or symbols in this operating manual.
Some signal words denote the degree of the potential risk of injury. Colours and the
different shades of grey and triangular symbols visually underline the degree of danger.
Indicates an imminently hazardous situation which, if not avoided,
will result in death or serious injury.
Indicates a potentially hazardous situation which, if not avoided,
could result in death or serious injury.
Indicates a potentially hazardous situation which, if not avoided,
could result in minor or slight injury.
Indicates a potentially hazardous situation which, if not avoided,
could result in property damage.
Gives you additional information for the safe and efcient use of the
product.
Refers to compliance with these operating instructions.
CE marking: conrms conformity with applicable standards and
regulations.
10 | BA SYSTEMLED . BA 03/2019
SYSTEMLED
1 | Proper use
The luminaire is used for illumination. The luminaire is intended for mounting in a luminaire holder or mounting bracket.
For connection values see "Technical data". The supply cable is connected to the luminaire via an M12 plug connection.
The safety information and all other information in this manual must
be followed. Read the entire operating manual carefully before
mounting and turning on.
Keep the operating manual with the device. It must be stored and
handed over to third parties when the product is passed on.
2 | For safe operation
The operating parameters of the LED luminaire specified on the type plate must correspond to the supply parameters of the machine or of the transformer.
Under no circumstances may the luminaire be covered with cloths,
foils or similar. Object distance from the luminaire should be at
least 10 cm.
Machines or devices can emit voltage spikes due to various factors. These voltage spikes in the power supply via machines
or devices should be avoided!
Operate the luminaire only in a mounted status. Do not connect a switched-on luminaire to 230V AC power. Hot plugging can destroy the LEDs.
| 11
3 | Safety information
Installation of electrical equipment may only be carried out by qualified electricians.
Follow the five safety rules according to DIN VDE 1005.
Failure to do so may result in damage to the LED luminaire, as well
as fire or other hazards.
Danger of electric shock! Disconnect before working on the
device or load. Ensure to disconnect all circuit breakers that supply
dangerous voltages to the device or load, when doing so. Even
when the device is switched off, the load is not galvanically isolated
from the mains.
Only use the device if it is completely free of faults, and with safety
and awareness in mind.
If warnings or symbols are attached to the luminaire, they must not
be removed.
4 | Assembly and Mounting
Check the LED luminaire before installation to ensure it is complete and shows no
signs of damage. Do not use the luminaire or accessories if they are damaged, as
there is a risk of injury.
The LED luminaire comes fully assembled. On the backside of the luminaire is a T-slot
for a mounting via T-nuts 10 M6.
Optional there are following mounting accessories for this luminaire:
Item no.
Luminaire bracket SYSTEMLED for T-slots, pair240400-01
Luminaire bracket SYSTEMLED for rotatable mounting , pair240400-02
When mounting the luminaire, make sure that the luminaire is
fastened securely and stably. If the luminaire falls down, its weight
poses a risk of injury!
12 | BA SYSTEMLED . BA 03/2019
SYSTEMLED
5 | Connection
On the luminaire is an input for power supply via Wieland GST 18/3 connection jack.
About this jack and with suitable connection material the luminaire is connected with a
230V AC electric power supply system.
For the connection to the power supply system the luminaire must
be switched off and electrically load-free. A direct connection of a
switched-on luminaire can destroy the LEDs!
Through-wiring (cascading):
With the through-wiring you can electric-chain several SYSTEMLED luminares. The
first luminare get the 230V AC power supply connection and the following luminaires
are linked with Wieland GST18 cables via outputs and inputs. The whole amperage of
all chained luminaires may not exeed over the fuse rating of the power supply system.
Optional there are following connection accessories for this luminaire:
The LED luminaire is maintenance-free. Do not make any alterations to the luminaire
(except according to the mounting information contained in this manual).
The luminants used in the luminaire have a very long life and cannot be replaced.
Turn off the light before cleaning and let it cool down completely. Clean the outside of
the luminaire with a soft, dry and clean cloth. To remove excess dirt, moisten the cloth
with water. Never use aggressive cleaning agents, as these may cause discolouration
of the housing.
No liability is assumed for damages resulting from the use of unsuitable cleaning agents.
Only qualified personnel may change the internal power supply unit.
There is no warranty for power supply units without the authorization by the manufacturer. No liability is assumed for damages
resulting of intrusion in the luminaire without the authorization by the
manufacturer.
7 | Warranty
We supply a full warranty for the product for 36 months from the date of purchase. This
warranty applies for fault-free working under proper use and in accordance with the
operating instructions.
During the warranty period defects and faults in the product will be rectified free of
charge if they are proven to be caused by material, processing or design errors. If the
purchaser complains of a material defect, he bears the burden of proof to demonstrate
that the product was already defective upon receipt.
The warranty does not extend to defects caused by wear, negligence or improper use.
Further claims, in particular claims for compensation for damage
that did not occur on the LED luminaire itself, are excluded.
8 | Disposal
The luminaire must be disposed of at a suitable
disposal site designated for recycling of electrical and
electronic equipment in accordance with local, national regulations. (WEEE-Nr. 32828318)
14 | BA SYSTEMLED . BA 03/2019
SYSTEMLED
9 | Customer service
If you have any problems or questions concerning this product, please contact us!
By phone: +49 7231 44920-00
Monday to Thursday 8 am to 12 midday and 1 pm to 4 pm
Friday 8 am to 12 midday and 1 pm to 3 pm
By email: info@led2work.de
10 | Technical data
Connection values220 – 240 V~, 50 – 60 Hz
Class of protectionI (protective grounding)
Beam angle100°
LED lifetime> 60.000 h
Operating temperature-10... +50 °C
System of protectionIP40
Technical safety inspectionDIN EN 62471
SYSTEMLED, 5200-5700K Power
Item no.LED luminaireLength
141014-01SYSTEMLED898 mmopal milky cover0,22 A52 W
141014-02SYSTEMLED898 mmprism cover0,22 A52 W
141014-03SYSTEMLED472 mmopal milky cover0,12 A28 W
141014-04SYSTEMLED472 mmprism cover0,12 A28 W
141014-05SYSTEMLED1342 mmopal milky cover0,33 A77 W
141014-06SYSTEMLED1342 mmprism cover0,33 A77 W
141014-07SYSTEMLED1782 mmopal milky cover0,43 A100 W
141014-08SYSTEMLED1782 mmprism cover0,43 A100 W
Cover
Max. current
Max. power cons.
SYSTEMLED, 4000-4500K Power
Item no.LED luminaireLength
141024-01SYSTEMLED898 mmopal milky cover0,22 A52 W
141024-02SYSTEMLED898 mmprism cover0,22 A52 W
141024-03SYSTEMLED472 mmopal milky cover0,12 A28 W
141024-04SYSTEMLED472 mmprism cover0,12 A28 W
141024-05SYSTEMLED1342 mmopal milky cover0,33 A77 W
141024-06SYSTEMLED1342 mmprism cover0,33 A77 W
141024-07SYSTEMLED1782 mmopal milky cover0,43 A100 W
141024-08SYSTEMLED1782 mmprism cover0,43 A100 W
Cover
Max. current
Max. power cons.
| 15
SYSTEMLED, 5200-5700K ECO
Item no.LED luminaireLength
141014-21SYSTEMLED898 mmopal milky cover0,12 A28 W
141014-22SYSTEMLED898 mmprism cover0,12 A28 W
141014-23SYSTEMLED472 mmopal milky cover0,06 A14 W
141014-24SYSTEMLED472 mmprism cover0,06 A14 W
141014-25SYSTEMLED1342 mmopal milky cover0,18 A42 W
141014-26SYSTEMLED1342 mmprism cover0,18 A42 W
141014-27SYSTEMLED1782 mmopal milky cover0,22 A52 W
141014-28SYSTEMLED1782 mmprism cover0,22 A52 W
Cover
Max. current
Max. power cons.
SYSTEMLED, 4000-4500K ECO
Item no.LED luminaireLength
141024-21SYSTEMLED898 mmopal milky cover0,12 A28 W
141024-22SYSTEMLED898 mmprism cover0,12 A28 W
141024-23SYSTEMLED472 mmopal milky cover0,06 A14 W
141024-24SYSTEMLED472 mmprism cover0,06 A14 W
141024-25SYSTEMLED1342 mmopal milky cover0,18 A42 W
141024-26SYSTEMLED1342 mmprism cover0,18 A42 W
141024-27SYSTEMLED1782 mmmatt0,22 A52 W
141024-28SYSTEMLED1782 mmprism cover0,22 A52 W
Cover
Max. current
Max. power cons.
Optional there are following accessories for dimming:
