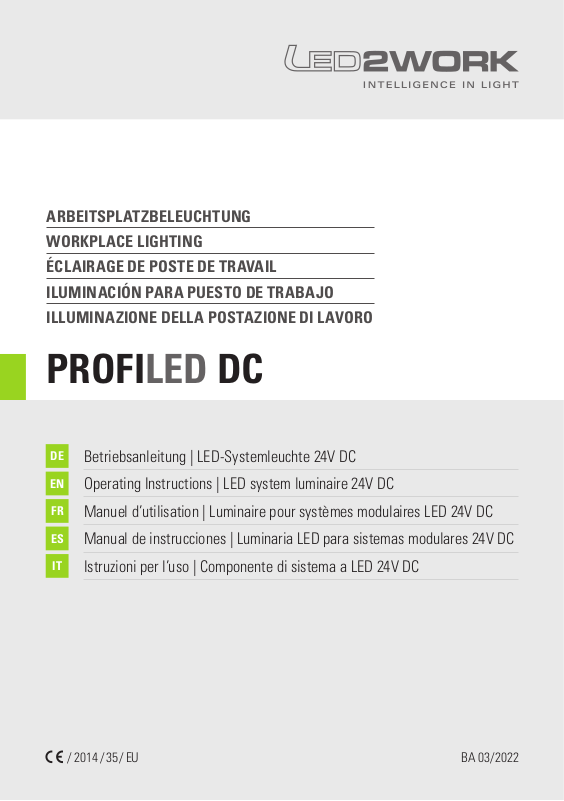

LED2WORK L2W 150714-02 Instructions

ARBEITSPLATZBELEUCHTUNG WORKPLACE LIGHTING ÉCLAIRAGE DE POSTE DE TRAVAIL ILUMINACIÓN PARA PUESTO DE TRABAJO ILLUMINAZIONE DELLA POSTAZIONE DI LAVORO

PROFILED DC

Betriebsanleitung | LED-Systemleuchte 24V DC

Operating Instructions | LED system luminaire 24V DC

Manuel d’utilisation | Luminaire pour systèmes modulaires LED 24V DC

Manual de instrucciones | Luminaria LED para sistemas modulares 24V DC

Istruzioni per l’uso | Componente di sistema a LED 24V DC

/ 2014 / 35 / EU BA 03/2022

PROFILED DC

Schalter

Switch Interrupteur Interruptor interruttore

PROFILED DC

Taster

Push button Bouton poussoir Botón Pulsante

T-Nut Leuchte

T-slot of luminaire Rainure en T du luminaire Ranura en T de la luminaria Fessura a T della lampada

T-Nut Systemträger

T-slot system carrier Rainure en T porteuse du système Ranura en T du portador del sistema Fessura a T portante del sistema

Montagesatz, optional: 240400-01 Mounting kit, optional: 240400-01 Kit de montage en option : 240400-01 Kit de montaje opcionales: 240400-01 Kit di montaggio in opzione: 240400-01

2 | BA PROFILED DC . BA 03/2022

Systemträger

System carrier Porteuse du système Portador del sistema Portante del sistema

Montagesatz, optional: 240400-02 Mounting kit, optional: 240400-02 Kit de montage en option : 240400-02 Kit de montaje opcionales: 240400-02

Kit di montaggio in opzione: 240400-02

Irrtü mer und Änder ungen vorb ehalten. | Errors and t echnical ch anges excep ted. | Sous ré serve d’er reurs et de mo dication s. | Sujeto a cam bios y errore s. | Tutte le mod iche o even tuali errori r iservat i.

BA PROFILED DC

DEUTSCH

Inhalt

10 | Technische Daten 7

Angaben gemäß Ökodesign-Verordnung 2019/2020/EU 28

| Struktur der Sicherheits- und ergänzenden Hinweise

In dieser Betriebsanleitung sind wichtige Hinweise mit Signalwörtern oder Symbolen gekennzeichnet. Einige Signalwörter bezeichnen die Abstufung einer möglichen Verletzungsgefahr. Farben und die unterschiedlichen Grauabstufungen und Dreiecksymbole unterstreichen den Gefährdungsgrad optisch.

zeigt eine unmittelbar gefährliche Situation an, die, wenn nicht vermieden, zum Tod oder ernster Verletzung führt.

zeigt eine potenziell gefährliche Situation an, die, wenn nicht vermieden, zum Tod oder ernster Verletzung führen kann.

zeigt eine potenziell gefährliche Situation an, die, wenn nicht vermieden, zu geringfügiger oder leichter Verletzung führen kann.

zeigt eine potenziell gefährliche Situation an, die, wenn nicht vermieden, zu Sachschäden führen kann.

gibt Ihnen zusätzliche Informationen für die sichere und efziente Verwendung des Produkts.

verweist auf die Einhaltung dieser Betriebsanleitung.

CE-Kennzeichnung: bestätigt die Konformität mit den geltenden Normen und Rechtsvorschriften.

1 | Bestimmungsgemäße Verwendung

Die Leuchte dient zur Beleuchtung und ist für den Dauerbetrieb geeignet. Anschlusswerte siehe Leuchtenetikett und/oder „Technische Daten“.

Die Versorgungszuleitung wird über eine M12 Steckverbindung an der Leuchte angeschlossen.

Die Sicherheitshinweise sowie alle anderen Informationen dieser Betriebsanleitung sind unbedingt zu befolgen. Lesen Sie sich die gesamte Betriebsanleitung vor der Montage und Inbetriebnahme aufmerksam durch.

www.led2work.com | shop.led2work.com

| 3

2 | Zum sicheren Betrieb

Die auf dem Typenschild angegebenen Betriebsparameter der LED-Leuchte müssen mit den Versorgungsparametern der Maschine bzw. des Schaltnetzteils übereinstimmen.

Betreiben Sie die Leuchte nur im befestigten Zustand.

Die Leuchte darf keinesfalls mit Tüchern, Folien o.ä. abgedeckt werden. Objektabstand von der Lichtaustrittsäche mindestens 10 cm.

Maschinen können durch verschiedene Einüsse Spannungsspitzen abgeben. Diese Spannungsspitzen bei der Stromversorgung über Maschinen sind zu vermeiden: Verwenden Sie ausschließlich geregelte 24V DC Schaltnetzteile, keine Trafos mit Gleichrichter, da diese durch Induktivitäten Spannungsspitzen abgeben können.

Hot Plugging ist zu vermeiden (Anschluss der Leuchte an ein Netzteil, welches bereits am Netz angeschlossenen ist), da dieses zur Zerstörung der LED-Leuchte führen kann.

LED-Leuchtmittel reagieren bei falscher Auswahl der nötigen Netzteile empndlich auf hohe Spannungs-Transienten. Wählen Sie eine ihrer Stör-Umgebung angepasste Versorgungslösung.

Bei Leuchten ohne Erdung und leitendem Gehäuse mit einer SELV-Versorgung (Schutzklasse III) kann es bei Berührung zu geringen Ableitströmen kommen. Dieser Strom ist laut DIN VDE 0701 – 0702 auf maximal 0,5 mA zu begrenzen. Alle entsprechenden Produkte der LED2WORK GmbH. unterschreiten diese Vorgabe deutlich.

3 | Sicherheitshinweise

Die Installation elektrischer Geräte darf nur durch Elektrofachkräfte erfolgen. Befolgen Sie die fünf Sicherheitsregeln nach DIN VDE 1005! Bei Nichtbeachten können Schäden an der LED-Leuchte, Brand oder andere Gefahren entstehen.

Gefahr durch elektrischen Schlag!

Vor Arbeiten an Gerät oder Last freischalten. Dabei alle Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder Last liefern. Auch bei nur ausgeschaltetem Gerät ist die Last nicht galvanisch vom Netz getrennt.

Verwenden Sie das Gerät nur in technisch einwandfreiem Zustand, sicherheits- und gefahrenbewusst. Sind Warnhinweise bzw. -symbole auf der Leuchte angebracht, dürfen diese nicht entfernt werden.

4 | Montage/Befestigung

Die LED-Leuchte vor der Installation auf Vollständigkeit und eventuelle Schäden überprüfen. Leuchte oder Zubehör nicht benutzen, wenn diese beschädigt sind, da Verletzungsgefahr besteht.

Die LED-Leuchte wird vollständig montiert ausgeliefert. Vorzugsweise wird sie auf einem T-Nut Prol montiert. Optional sind folgende Befestigungsteile erhältlich:

Best.-Nr.

Montagesatz, ach, mit ESD Isolation, 1 Paar 240400-01 Montagesatz, schwenkbar, mit ESD Isolation, 1 Paar 240400-02 Montagesatz, 1 Paar Nutensteine mit Zylinderkopfschrauben 240400-03

4 | BA PROFILED DC . BA 03/2022

BA PROFILED DC

Bei Befestigung der Leuchte ist darauf zu achten, dass die Leuchte sicher und stabil befestigt wird. Beim Herunterfallen der Leuchte besteht auf Grund des Eigengewichts Verletzungsgefahr!

5 | Anschluss

Geeignetes Anschlussmaterial, Leitungen und Zubehör nden Sie im Zubehörangebot von LED2WORK.

Die PIN-Belegung des M12 Steckers ist wie folgt:

Schemazeichnung M12-Stecker

Mögliche Varianten M12-Stecker

PIN-Belegung

PIN 1 = 24V DC PIN 2 = nicht belegt PIN 3 = GND PIN 4 = 24V DC PIN 5 = nicht belegt

PIN 3 = 0V DC. An PIN 1 oder an PIN 4 können 24V DC zur Versorgung angelegt werden! Es ist nicht nötig PIN 1 und PIN 4 zugleich zu belegen.

PROFILED DC, Leuchte ohne Dimmung

Zum Einschalten der Leuchte wird, nach dem Anschließen, der Schalter an der Leuchtenstirnseite betätigt und auf [ I ] gestellt.

PROFILED DC, Leuchte mit Dimmung

Zum Einschalten der Leuchte wird, nach dem Anschließen, der Taster an der Leuchtenstirnseite gedrückt. Dauerhaftes Drücken, bis zum Loslassen des Tasters, ändert die Lichtintensität. Ein nochmaliges Drücken schaltet die Leuchte wieder aus.

www.led2work.com | shop.led2work.com

| 5

6 | Wartung und Pege

Die LED-Leuchte ist für Sie wartungsfrei. Nehmen Sie keine Veränderungen vor (bis auf die in dieser Betriebsanleitung enthaltenen Informationen zur Montage).

Die Leuchte darf nicht geöffnet werden.

Die in der Leuchte montierten LED-Lichtquellen sind in spezieller Weise mit dem Leuchtengehäuse verbunden (thermische Kopplung) und reagieren ggf. sensibel auf elektrostatische Entladungen (ESD). Darum dürfen Reparaturen nur durch den Hersteller oder durch vom Hersteller autorisierte und qualizierte Personen erfolgen.

Schalten Sie die Leuchte vor einer Reinigung ab und lassen Sie sie vollständig abkühlen. Reinigen Sie die Außenseite der Leuchte mit einem weichen, trockenen, sauberen Tuch. Für die Entfernung von stärkeren Verschmutzungen können Sie das Tuch mit Wasser anfeuchten. Verwenden Sie niemals aggressive Reinigungsmittel, da diese zu Verfärbungen des Gehäuses führen können.

Für Schäden, die durch die Verwendung ungeeigneter Reinigungsmittel entstehen, wird keine Gewährleistung übernommen.

7 | Gewährleistung

Wir übernehmen für dieses Gerät 36 Monate vom Kaufdatum an volle Gewähr. Diese Gewährleistung gilt für einwandfreies Arbeiten bei bestimmungsgemäßer Verwendung und Beachtung der Betriebsanleitung.

Während der Dauer der Gewährleistung werden auftretende Mängel und Fehler am Gerät kostenlos beseitigt, soweit sie nachweislich auf Material-, Verarbeitungs- oder Konstruktionsfehler beruhen. Rügt der Besteller einen Sachmangel, so trägt er die Beweislast dafür, dass das Gerät bereits bei Erhalt der Ware mangelhaft war.

Die Gewährleistung bezieht sich nicht auf solche Mängel, die durch Abnutzung, fahrlässigen Gebrauch oder zweckentfremdete Verwendung entstanden sind.

Weitere Ansprüche, insbesondere Ansprüche auf Ersatz von Schäden, die nicht an der LED-Leuchte selbst entstanden sind, sind ausgeschlossen.

8 | Entsorgung

Die Leuchte muss gemäß den länderspezischen Vorschriften an einem geeigneten Entsorgungspunkt zum Recyceln von Elektro- und Elektronikgeräten entsorgt werden. (WEEE-Nr. 32828318)

9 | Kundenbetreuung

Bei Problemen oder Fragen zu diesem Produkt kontaktieren Sie uns bitte!

Per Telefon: +49 7231 44920-00 Montag bis Donnerstag: 8:00 Uhr bis 12:00 Uhr und 13:00 Uhr bis 16:30 Uhr Freitag: 8:00 Uhr bis 12:00 Uhr und 13:00 Uhr bis 15:00 Uhr

Per e-mail: info@led2work.com

6 | BA PROFILED DC . BA 03/2022

BA PROFILED DC

10 | Technische Daten

Anschlusswerte 24V DC ±10 % Schutzklasse III Abstrahlwinkel (Optik) 100° Lebensdauer LED > 60.000 h (L80/B10) Betriebstemperatur -10… +60°C Schutzart IP40 Techn. Sicherheitsprüfung DIN EN 62471 Lichtfarbe 5200-5700K Farbwiedergabe R

LED-Leuchte Art.-Nr. Länge A Stromstärke max. Leistungsaufn. max.

PROFILED DC, Mikroprismen 150314-01 348 mm 0,46 A ~11 W PROFILED DC, Mikroprismen 150614-01 552 mm 0,88 A ~21 W PROFILED DC, Mikroprismen 150714-01 952 mm 0,96 A ~23 W PROFILED DC, Mikroprismen 150814-01 552 mm 1,33 A ~32 W PROFILED DC, Mikroprismen, dimmbar 150314-02 952 mm 0,46 A ~11 W PROFILED DC, Mikroprismen, dimmbar 150614-02 552 mm 0,88 A ~21 W PROFILED DC, Mikroprismen, dimmbar 150714-02 952 mm 0,96 A ~23 W PROFILED DC, Mikroprismen, dimmbar 150814-02 552 mm 1,33 A ~32 W

≥ 85

www.led2work.com | shop.led2work.com

| 7

ENGLISH

Contents

10 | Technical data 12

Particulars according to the Regulation ErP 2019/2020/EU 28

| Structure of safety and supplementary information

Important instructions are marked with signal words or symbols in this operating manual. Some signal words denote the degree of the potential risk of injury. Colours and the different shades of grey and triangular symbols visually underline the degree of danger.

Indicates an imminently hazardous situation which, if not avoided, will result in death or serious injury.

Indicates a potentially hazardous situation which, if not avoided, could result in death or serious injury.

Indicates a potentially hazardous situation which, if not avoided, could result in minor or slight injury.

Indicates a potentially hazardous situation which, if not avoided, could result in property damage.

Gives you additional information for the safe and efcient use of the product.

Refers to compliance with these operating instructions.

CE marking: conrms conformity with applicable standards and regulations.

1 | Proper use

The luminaire is used for illumination. A continuous operation is admissible. For connection values, see luminaire label and/or "Technical data".

The supply cable is connected to the luminaire via an M12 plug connection.

The safety information and all other information in this manual must be followed. Read the entire operating manual carefully before mounting and turning on.

8 | BA PROFILED DC . BA 03/2022

BA PROFILED DC

2 | For safe operation

The operating parameters of the LED luminaire specied on the type plate must correspond to the supply parameters of the machine or of the switched-mode power supply.

Operate the luminaire only in a mounted status.

Under no circumstances may the luminaire be covered with cloths, foils or similar. Object distance the light-emitting surface should be at least 10 cm.

Machines can emit voltage spikes due to various factors. These voltage spikes in the power supply via machines should be avoided: Only use regulated 24V DC switched-mode power supplies, not transformers with rectiers, as these can give rise to voltage spikes due to inductance.

Hot plugging should be avoided (connection of the luminaire to a power supply which is already connected to the mains), since this can lead to the destruction of the LED luminaire.

LED luminaires react sensitively to high voltage transients if the necessary PSU are incorrectly selected. Choose a power supply solution that is adapted to your interference environment.

Luminaires without grounding and with conductive housing supplied via safety extra low voltage (SELV – protection class III), smallest discharge currents may occur when contact is made. According to DIN VDE 0701 – 0702, this discharge current must be limited to a maximum of 0.5 mA. All corresponding products from LED2WORK GmbH fall signicantly below this specication.

3 | Safety information

Installation of electrical equipment may only be carried out by qualied electricians. Follow the ve safety rules according to DIN VDE 1005. Failure to do so may result in damage to the LED luminaire, as well as re or other hazards.

Danger of electric shock!

Disconnect before working on the device or load. Ensure to disconnect all circuit breakers that supply dangerous voltages to the device or load, when doing so. Even when the device is switched off, the load is not galvanically isolated from the mains.

Only use the device if it is completely free of faults, and with safety and awareness in mind. If warnings or symbols are attached to the luminaire, they must not be removed.

4 | Assembly / Mounting

Check the LED luminaire before installation to ensure it is complete and shows no signs of damage. Do not use the luminaire or accessories if they are damaged, as there is a risk of injury.

The LED luminaire comes fully assembled. It is preferably mounted on a T-slot prole. As option there are this mounting accessories:

Product no.

Mounting kit, at, for T-slot, with ESD insulation (Electro Static Discharge), pair 240400-01 Mounting kit, pivotable, for T-slot and movable mounting, pair 240400-02 Mounting kit, one pair of T-Slot Nuts with cheese-head screws 240400-03

www.led2work.com | shop.led2work.com

| 9

When mounting the luminaire, make sure that the luminaire is fastened securely and stably. If the luminaire falls down, its weight poses a risk of injury!

5 | Connection

Suitable connection material, cables and accessories can be found in the accessory range of LED2WORK.

PIN assignment of the M12 connector is as follows:

Schematic drawing of M12 plug

Possible variants of the M12 connector

PIN assignment

PIN 1 = 24V DC PIN 2 = not used PIN 3 = GND PIN 4 = 24V DC PIN 5 = not used

PIN 3 = 0V DC. 24V DC for supply can be connected to PIN1 or PIN 4. It is not necessary to assign both PINs (PIN 1 and PIN 4) at once!

PROFILED DC, luminaire without dimming

To turn on the luminaire, activate the switch on the side of the luminaire body and set it to [ I ].

PROFILED DC, luminaire with dimming

To turn on the luminaire, activate the push button on the side of the luminaire body. Hold on the push button for setting of the light intensity. A repeated pushing of the button turns the light off.

10 | BA P ROFILED DC . BA 03/2022

BA PROFILED DC

6 | Maintenance and Care

The LED luminaire is maintenance-free. Do not make any alterations to the luminaire (except according to the mounting information contained in this manual).

Do not open the luminaire!

The LED light sources mounted in the luminaire are connected to the luminaire housing in a special way (thermal coupling) and may react sensitively to electrostatic discharges (ESD). That is the reason why repairs may only be carried out by the manufacturer or by persons authorised and qualied by the manufacturer.

Turn off the light before cleaning and let it cool down completely. Clean the outside of the luminaire with a soft, dry and clean cloth. To remove excess dirt, moisten the cloth with water. Never use aggressive cleaning agents, as these may cause discolouration of the housing.

No liability is assumed for damages resulting from the use of unsuitable cleaning agents.

7 | Warranty

We supply a full warranty for the product for 36 months from the date of purchase. This warranty applies for fault-free working under proper use and in accordance with the operating instructions.

During the warranty period defects and faults in the product will be rectied free of charge if they are proven to be caused by material, processing or design errors. If the purchaser complains of a material defect, he bears the burden of proof to demonstrate that the product was already defective upon receipt.

The warranty does not extend to defects caused by wear, negligence or improper use. Further claims, in particular claims for compensation for damage that did not occur on the

LED luminaire itself, are excluded.

8 | Disposal

The luminaire must be disposed of at a suitable disposal site designated for recycling of electrical and electronic equipment in accordance with local, national regulations. (WEEE-Nr. 32828318)

9 | Customer service

If you have any problems or questions concerning this product, please contact us!

By phone: +49 7231 44920-00 Monday to Thursday 8 am to 12 midday and 1 pm to 4:30 pm Friday 8 am to 12 midday and 1 pm to 3 pm

By email: info@led2work.com

www.led2work.com | shop.led2work.com

| 11

10 | Technical data

Connection values 24V DC ±10 % Class of protection III Beam angle (optics) 100° LED lifetime > 60.000 h (L80/B10) Operating temperature -10… +60°C System of protection IP40 Technical safety inspection DIN EN 62471 Light colour 5200-5700K Colour rendering R

≥ 85

LED luminaire Product no. Length A Max. current

PROFILED DC, prism cover 150314-01 348 mm 0,46 A ~11 W PROFILED DC, prism cover 150614-01 552 mm 0,88 A ~21 W PROFILED DC, prism cover 150714-01 952 mm 0,96 A ~23 W PROFILED DC, prism cover 150814-01 552 mm 1,33 A ~32 W PROFILED DC, prism cover, dimmable 150314-02 952 mm 0,46 A ~11 W PROFILED DC, prism cover, dimmable 150614-02 552 mm 0,88 A ~21 W PROFILED DC, prism cover, dimmable 150714-02 952 mm 0,96 A ~23 W PROFILED DC, prism cover, dimmable 150814-02 552 mm 1,33 A ~32 W

Max. power

consumption

12 | BA P ROFILED DC . BA 03/2022

BA PROFILED DC

FRANÇAIS

Sommaire

10 | Caractéristiques techniques 17

Informations conformes au Règlement 2019/2020/UE établissant les exigences d'écoconception

| Structure des consignes de sécurité et conseils complémentaires

Le présent manuel d’utilisation contient des consignes importantes repérées par des mentions d'avertissement ou des symboles. Certaines mentions d'avertissement désignent la catégorie d’un risque de blessure possible. Les couleurs et les différentes nuances de gris ainsi que les symboles triangulaires soulignent visuellement le niveau de risque.

indique une situation de danger immédiat qui, si elle n’est pas évitée, entraîne la mort ou des blessures graves.

indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, est susceptible d'entraîner la mort ou des blessures graves.

indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, est susceptible d'entraîner des blessures mineures ou légères.

indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, est susceptible de provoquer des dégâts matériels.

vous donne des informations supplémentaires pour l’utilisation sûre et efcace du produit.

fait référence au respect du présent manuel d’utilisation.

marquage CE : atteste la conformité avec les normes et les dispositions légales en vigueur.

1 | Utilisation conforme

Le luminaire sert à l’éclairage et est adapté pour un fonctionnement continu. Valeurs de raccordement, cf. voir l'étiquette du luminaire et/ou « Caractéristiques techniques ».

Le câble d’alimentation est raccordé au luminaire via un connecteur M12.

Il est impératif de respecter les consignes de sécurité et toutes les autres informations contenues dans le présent mode d’emploi. Lisez attentivement l’intégralité du manuel d’utilisation avant de procéder au montage et à la mise en service.

www.led2work.com | shop.led2work.com

| 13

2 | Pour un fonctionnement sûr

Les paramètres de fonctionnement du luminaire LED indiqués sur la plaque signalétique doivent correspondre aux paramètres d'alimentation de la machine ou du bloc d'alimentation à découpage.

Utilisez les luminaires uniquement lorsqu’ils sont xés.

Le luminaire ne doit en aucun cas être recouvert de chiffons, de lms ou autres. Distance entre l'objet et la surface émettrice de lumière doit être d'au moins 10 cm.

Sous l’effet de divers impacts, une machine peut délivrer des pics de tension. En cas d'alimentation électrique par le biais d'une machine, il faut absolument éviter ces pics de tension : Utilisez uniquement des alimentations à découpage 24V DC régulées et non des transformateurs à redresseur dans la mesure où ceux-ci peuvent délivrer des pics de tension en raison d’inductances.

Le hot plugging (connexion du luminaire à un bloc d'alimentation déjà branché sur le secteur) doit être évité car il peut entraîner la détérioration du luminaire LED.

Les sources lumineuses à LED sont sensibles aux transitoires de tension élevés lorsque l'on n'a pas choisi le bloc d’alimentation nécessaire. Choisissez une solution d’alimentation adaptée à votre environnement perturbateur.

Pour les luminaires sans mise à la terre et boîtier conducteur avec une alimentation TBTS (classe de protection III), il peut y avoir de faibles courants de fuite en cas de contact. Selon la norme DIN VDE 0701 – 0702, ce courant doit être limité à 0,5 mA maximum. Cette norme est clairement respectée par tous les produits de la société LED2WORK concernés.

3 | Consignes de sécurité

Seuls les électriciens sont autorisés à procéder à l’installation d’appareils électriques. Respectez les cinq règles de sécurité DIN VDE 1005 ! Le non-respect de ces règles peut entraîner des dommages sur le luminaire LED, un incendie ou d’autres dangers.

Risque d’électrocution !

Couper l’alimentation électrique avant de travailler sur l’appareil ou la charge. Ce faisant, tenir compte de tous les disjoncteurs qui délivrent des tensions dangereuses à l’appareil ou à la charge. Même si l’appareil est seulement coupé du circuit, la charge n’est pas isolée galvaniquement du secteur.

Utilisez l’appareil uniquement s’il est en parfait état sur le plan technique, en ayant conscience des exigences de sécurité et des risques. Ne pas retirer les éventuels avertissements ou symboles d'avertissement appliqués sur le luminaire.

14 | BA P ROFILED DC . BA 03/2022

BA PROFILED DC

4 | Montage/xation

Vérier l’intégralité du luminaire LED et son état avant de procéder à son l’installation. Ne pas utiliser le luminaire ou les accessoires s’ils sont endommagés car cela représente un risque de blessure.

Le luminaire LED est livré entièrement monté. Se monte de préférence sur un prolé à rainure en T. Les pièces de xation disponibles en option sont les suivantes :

N° de commande

Kit de montage, avec isolation contre les décharges électrostatiques, plat, une paire 240400-01 Kit de montage, avec isolation contre les décharges électrostatiques, pivotant, une paire 240400-02 Kit de montage, une paire d'écrous à rainure en T avec vis à tête cylindrique 240400-03

Lors de la xation du luminaire, veiller à ce que le luminaire soit xé de manière sûre et stable. En cas de chute, le poids du luminaire représente un risque de blessure !

5 | Raccordement

Vous trouverez le matériel de raccordement, les câbles et les accessoires appropriés dans l’offre d’accessoires de LED2WORK.

Le brochage du connecteur M12 est le suivant :

BROCHAGE

BROCHE 1 = 24V DC BROCHE 2 = inoccupée BROCHE 3 = Masse BROCHE 4 = 24V DC BROCHE 5 = inoccupée

Schéma du connecteur M12

Variantes possible du connecteur M12

BROCHE 3 = 0V DC. Il est possible d’appliquer une tension de 24V DC sur la broche 1 ou la broche 4 pour l’alimentation ! Il n'est pas nécessaire d’affecter les broches 1 et 4 en même temps.

www.led2work.com | shop.led2work.com

| 15

PROFILED DC, luminaire sans variation d’intensité

Pour allumer le luminaire, il suft, après l’avoir raccordé, d’actionner l’interrupteur situé sur sa face frontale et de le commuter sur [ I ].

PROFILED DC, luminaire avec gradation

Pour allumer le luminaire, activer le bouton poussoir situé sur le côté du corps du luminaire. Maintenez le bouton-poussoir enfoncé pour régler l'intensité de la lumière. Une pression répétée sur le bouton éteint la lumière.

6 | Maintenance et entretien

Le luminaire LED ne requiert aucune maintenance de votre part. Ne procédez à aucune modication (à l’exception des informations sur le montage contenues dans ce mode d’emploi).

Le boîtier du luminaire ne doit pas être ouvert.

Les sources lumineuses LED montées dans le luminaire sont reliées au boîtier du luminaire d’une manière spéciale (couplage thermique) et peuvent être sensibles aux décharges électrostatiques (ESD). C’est pourquoi les réparations doivent être réalisées uniquement par le fabricant ou par des personnes qualiées et autorisées par le fabricant.

Éteignez le luminaire avant de le nettoyer et laissez-le refroidir complètement. Nettoyez l’extérieur du luminaire avec un chiffon doux, sec et propre. Pour éliminer les salissures plus importantes, vous pouvez humidier le chiffon avec de l’eau. N’utilisez jamais de détergents agressifs car ils peuvent entraîner une décoloration du boîtier.

Aucune garantie n’est accordée en cas de dommages causés par l’utilisation de détergents inappropriés.

7 | Garantie

Nous accordons une garantie intégrale pour cet appareil pendant 36 mois à compter de la date d’achat. Cette prestation de garantie s’applique en cas de travail irréprochable dans le cadre d’une utilisation conforme et du respect du mode d’emploi.

Pendant la durée de la garantie, les défauts et erreurs qui apparaissent sur l’appareil sont éliminés gratuitement, dans la mesure où il est prouvé qu’ils sont dus à des défauts de matière, de fabrication ou de conception. Si l’acheteur se plaint d’un défaut matériel, il lui incombe de prouver que l’appareil était déjà défectueux au moment de la réception de la marchandise.

8 | Mise au rebut

16 | BA P ROFILED DC . BA 03/2022

La garantie ne s’applique pas aux défauts résultant de l’usure, d’une utilisation négligente ou d’une utilisation non conforme à l’usage prévu.

Toute autre prétention, en particulier les prétentions à l’indemnisation de dommages n’étant pas survenus sur le luminaire LED lui-même, est exclue.

Le luminaire doit être apporté à un point de collecte approprié, aux ns de recyclage des équipements électriques et électroniques, conformément à la réglementation en vigueur dans le pays concerné. (N° WEEE 32828318)

BA PROFILED DC

9 | Service clientèle

N’hésitez pas à nous contacter en cas de problèmes ou de questions sur ce produit !

Par téléphone : +49 7231 44920-00 Du lundi au jeudi de 8h00 à 12h00 et de 13h00 à 16h30 Le vendredi de 8h00 à 12h00 et de 13h00 à 15h00

Par mail : info@led2work.com

10 | Caractéristiques techniques

Valeurs de raccordement 24V DC ±10 % Classe de protection III Angle de faisceau lumineux 100° Durée de vie de la LED > 60.000 h (L80/B10) Température de service -10… +60°C Type de protection IP40 Contrôle technique de sécurité DIN EN 62471 Couleur de la lumière 5200-5700K Rendu des couleurs R

≥ 85

Luminaire LED N° d’art. Longueur A Intensité max.

PROFILED DC, microprismes 150314-01 348 mm 0,46 A ~11 W PROFILED DC, microprismes 150614-01 552 mm 0,88 A ~21 W PROFILED DC, microprismes 150714-01 952 mm 0,96 A ~23 W PROFILED DC, microprismes 150814-01 552 mm 1,33 A ~32 W PROFILED DC, microprismes, intensité variable 150314-02 952 mm 0,46 A ~11 W PROFILED DC, microprismes, intensité variable 150614-02 552 mm 0,88 A ~21 W PROFILED DC, microprismes, intensité variable 150714-02 952 mm 0,96 A ~23 W PROFILED DC, microprismes, intensité variable 150814-02 552 mm 1,33 A ~32 W

www.led2work.com | shop.led2work.com

Puissance

absorbée max.

| 17

ESPAÑOL

Índice

10 | Datos técnicos 22

Información conforme al Reglamento de diseño ecológico 2019/2020/UE 28

| Estructura de las consignas de seguridad y complementarias

En este manual de instrucciones, las consignas importantes están marcadas con palabras de advertencia o símbolos. Algunas palabras de advertencia designan la categoría de un posible peligro de lesiones. Los colores, las distintas gradaciones de gris y los símbolos en forma de triángulo subrayan el nivel de peligro visualmente.

Indica una situación peligrosa inminente que, de no evitarse, provoca la muerte o lesiones muy graves.

Indica una situación potencialmente peligrosa que, de no evitarse, puede provocar la muerte o lesiones muy graves.

Indica una situación potencialmente peligrosa que, de no evitarse, puede provocar lesiones leves o insignicantes.

Indica una situación potencialmente peligrosa que, de no evitarse, puede provocar daños materiales.

Indica información complementaria para el uso seguro y eciente del producto.

Remite al cumplimiento de este manual de instrucciones.

Marcado CE: certica la conformidad con las normas y leyes vigentes.

1 | Uso previsto

La luminaria sirve para iluminar y está diseñada para el servicio continuo. Para os valores de conexión, véase la etiqueta de la luminaria y/o consulta el apartado «Datos técnicos».

El cable de alimentación se conecta a la luminaria a través de una conexión enchufable M12.

Es obligatorio leer las consignas de seguridad y el resto de información de este manual de instrucciones. Lee detenidamente todo el manual de instrucciones antes del montaje y la puesta en marcha.

18 | BA P ROFILED DC . BA 03/2022

BA PROFILED DC

2 | Funcionamiento seguro

Los parámetros de servicio indicados en la placa de características de la luminaria LED deben coincidir con los parámetros de alimentación de la máquina o de la fuente de alimentación conmutada.

Utiliza la luminaria únicamente cuando esté jada.

Nunca se debe cubrir la luminaria con trapos, láminas ni similares. La distancia entre el objeto y la supercie emisora de luz debe ser de al menos 10 cm.

A causa de varias inuencias, las máquinas pueden emitir picos de tensión, que se deben evitar si la alimentación se realiza a través de máquinas: Usa únicamente fuentes de alimentación conmutadas reguladas de 24V DC, no transformadores con recticador, ya que estos pueden emitir picos de tensión mediante las inductancias.

Hay que evitar la conexión en caliente (conexión de la luminaria a una fuente de alimentación que ya está conectada a la red), ya que esto podría destruir la luminaria led.

Cuando se eligen mal las fuentes de alimentación necesarias, las luminarias LED son muy sensibles a altos transitorios de tensión. Hay que elegir una solución de alimentación que se adapte al entorno de perturbaciones.

En el caso de las luminarias sin puesta a tierra y de carcasas conductoras con alimentación SELV (clase de protección III), se pueden producir bajas corrientes de fuga al entrar en contacto. Esta corriente se debe limitar a 0,5 mA como máximo conforme a la norma DIN VDE 0701-0702. Todos los productos correspondientes de LED2WORK GmbH quedan muy por debajo de esta especicación.

3 | Consignas de seguridad

La instalación de equipos eléctricos se debe encargar únicamente a electricistas profesionales. ¡Se deben seguir las cinco reglas de seguridad de la norma DIN VDE 1005! La inobservancia de estas reglas puede conllevar daños en la luminaria led, incendios y otros peligros.

¡Peligro de descarga eléctrica!

Desconectar antes de trabajar en el equipo o la carga. Tener en cuenta todos los automáticos magnetotérmicos que puedan emitir tensiones peligrosas al equipo o la carga. Incluso con el aparato apagado, la carga no está separada de la red galvánicamente.

El aparato solo se debe utilizar en un estado técnicamente impecable y teniendo en cuenta la seguridad y los peligros. Si hay colocados símbolos o indicaciones de advertencia en la luminaria, estos no se deben retirar.

www.led2work.com | shop.led2work.com

| 19

4 | Montaje y jación

Comprueba la luminaria LED antes de instalarla para asegurarte de que tiene todos sus componentes y no presenta daños. No utilices luminarias ni accesorios si están dañados, ya que existe peligro de sufrir lesiones.

La luminaria LED se entrega totalmente montada. Se monta preferiblemente en un perl de ranura en T. Hay disponibles las piezas de jación opcionales siguientes:

Número de pedido

Juego de montaje, con aislamiento de descarga electroestática, plano, un par 240400-01 Juego de montaje, con aislamiento de descarga electroestática, orientable, un par 240400-02 Kit de montaje, un par de tuercas deslizantes con tornillos de cabeza cilíndrica 240400-03

Al jar la luminaria, hay que asegurarse de que esta quede bien aanzada y estable. Si la luminaria se cae, existe peligro de lesiones debido al propio peso del aparato.

5 | Conexión

En la tienda de accesorios de LED2WORK encontrarás material adecuado para la conexión, cables y accesorios.

La asignación de pines del conector M12 es la siguiente:

Diagrama del conector M12

Posibles variantes del conector M12

Asignación de pines

PIN 1 = 24V DC PIN 2 = sin asignar PIN 3 = GND PIN 4 = 24V DC PIN 5 = sin asignar

PIN 3 = 0V DC. En el PIN 1 o en el PIN 4 se pueden conectar 24V DC para la alimentación. No es necesario asignar el PIN 1 y el PIN 4 a la vez.

PROFILED DC, luminaria sin atenuación

Para encender la luminaria, hay el interruptor de la parte frontal de la luminaria y ponerlo en la posición [ I ].

20 | BA P ROFILED DC . BA 03/2022

BA PROFILED DC

PROFILED DC, luminaria con regulación

Para encender la luminaria, accione el pulsador situado en el lateral del cuerpo de la luminaria. Mantenga pulsado el botón para ajustar la intensidad de la luz. Una pulsación repetida del botón apaga la luz.

6 | Mantenimiento y cuidado

La luminaria LED no requiere mantenimiento. No realices modicaciones, excepto las que se indican en este manual de instrucciones para el montaje.

No se debe abrir la luminaria.

Las fuentes de luz LED montadas en la luminaria están conectadas de manera especial con la carcasa (acoplamiento térmico) y son muy sensibles a las descargas electrostáticas (ESD). Por eso, las reparaciones solo las debe llevar a cabo el fabricante o una persona cualicada autorizada por este.

Antes de limpiarla, apaga la luminaria y deja que se enfríe del todo. Limpia la parte exterior de la lámpara con un paño suave, seco y limpio. Para eliminar la suciedad persistente, puedes humedecer el paño con un poco de agua. Nunca utilices productos de limpieza agresivos, ya que podrían desteñir la carcasa.

No nos hacemos responsables de los daños que se produzcan por utilizar productos de limpieza inadecuados.

7 | Garantía

Ofrecemos una garantía total de 36 meses por este aparato a partir de la fecha de compra. Esta garantía es válida para trabajos adecuados en los que se haga un uso previsto y se siga el manual de instrucciones.

Durante el periodo de garantía, los defectos y averías que se produzcan en el aparato se repararán gratuitamente, siempre que se trate de defectos de material, acabado o fabricación. Si el solicitante reclama un daño material, recaerá en él la carga de la prueba de que el aparato ya era defectuoso en el momento de recibirlo.

8 | Eliminación

La garantía no cubre los defectos que se produzcan por el desgaste, un uso negligente o un uso no previsto.

Quedan excluidas las reclamaciones, particularmente las de compensación de daños, que no se deriven de la luminaria LED en sí.

La luminaria se debe eliminar conforme a las disposiciones nacionales especícas en un centro de gestión de residuos adecuado dedicado al reciclaje de aparatos eléctricos y electrónicos (n.o WEEE 32828318).

www.led2work.com | shop.led2work.com

| 21

9 | Atención al cliente

¡Si tienes problemas o preguntas sobre el producto, ponte en contacto con nosotros!

Por teléfono: +49 7231 44920-00 (Preferiblemente en inglés) De lunes a jueves De 8:00 a 12:00 y de 13:00 a 16:30 Viernes De 8:00 a 12:00 y de 13:00 a 15:00

Por correo electrónico: info@led2work.com

10 | Datos técnicos

Potencia conectada 24V DC ±10 % Clase de protección III Ángulo de emisión 100° Vida útil del led > 60.000 h (L80/B10) Temperatura de servicio -10… +60°C Grado de protección IP40 Prueba de seguridad técnica DIN EN 62471 Color de la luz 5200-5700K Representación de los colores R

≥ 85

Luminaria LED Nº de artículo Longitud A

PROFILED DC, microprismas 150314-01 348 mm 0,46 A ~11 W PROFILED DC, microprismas 150614-01 552 mm 0,88 A ~21 W PROFILED DC, microprismas 150714-01 952 mm 0,96 A ~23 W PROFILED DC, microprismas 150814-01 552 mm 1,33 A ~32 W PROFILED DC, microprismas, atenuable 150314-02 952 mm 0,46 A ~11 W PROFILED DC, microprismas, atenuable 150614-02 552 mm 0,88 A ~21 W PROFILED DC, microprismas, atenuable 150714-02 952 mm 0,96 A ~23 W PROFILED DC, microprismas, atenuable 150814-02 552 mm 1,33 A ~32 W

22 | BA P ROFILED DC . BA 03/2022

Intensidad de

corriente máx.

Consumo máx.

BA PROFILED DC

ITALIANO

Indice

10 | Dati tecnici 27

Dati conformi al Regolamento UE sull’ecodesign 2019/2020/UE 28

| Strutturazione delle avvertenze di sicurezza e integrative

In queste istruzioni per l’uso le avvertenze importanti sono evidenziate con parole chiave o simboli. Alcune parole chiave denominano il grado di rischio di lesioni. I colori, le diverse gradazioni di grigio e i simboli a triangolo sottolineano il grado di pericolo.

segnala una situazione direttamente pericolosa che, se non evitata, può essere letale o comportare gravi lesioni.

zsegnala una situazione potenzialmente pericolosa che, se non evitata, può essere letale o comportare gravi lesioni.

segnala una situazione potenzialmente pericolosa che, se non evitata, può comportare lesioni minime o di lieve entità.

segnala una situazione potenzialmente pericolosa che, se non evitata, può comportare danni materiali.

fornisce ulteriori informazioni per l’uso sicuro ed efcace del prodotto.

rimanda al rispetto delle presenti istruzioni per l’uso.

Marchio CE: attesta la conformità alle norme e disposizioni di legge vigenti.

1 | Uso conforme

La lampada è destinata all’illuminazione ed è idonea per un funzionamento continuativo. Per i valori di collegamento, vedi etichetta della lampada e/o "Dati tecnici".

Il cavo di alimentazione viene collegato alla lampada mediante un connettore a innesto M12.

Le avvertenze di sicurezza come le restanti informazioni contenute in queste istruzioni per l’uso vanno tassativamente osservate. Leggere attentamente le istruzioni integrali prima del montaggio e della messa in funzione.

www.led2work.com | shop.led2work.com

| 23

2 | Per un funzionamento sicuro

I parametri d’esercizio riportati sulla targhetta della lampada a LED devono coincidere con i parametri di alimentazione della macchina o del convertitore.

Mettere in funzione la lampada solo se ssata.

La lampada non deve essere coperta con panni, fogli o oggetti. Distanza di un oggetto dalla supercie di emissione della luce almeno 10 cm.

A causa di diversi fattori le macchine possono erogare picchi di tensione. In caso di alimentazione via macchina è necessario evitare tali picchi di tensione: utilizzare esclusivamente convertitori a 24V DC; evitare l’uso di trasformatori con raddrizzatori, in quanto possono erogare picchi di tensioni dovuti a induttività.

Evitare il cosiddetto hot plugging (collegamento della lampada a un alimentatore già collegato alla rete), che potrebbe danneggiare irreversibilmente la lampada a LED.

In caso di scelta errata dell’alimentatore, sempre necessario, le lampade a LED sono sensibili ai transitori di alta tensione. È necessario optare per una soluzione di alimentazione adatta di volta in volta alle interferenze dell’ambiente circostante.

Nel caso delle lampade prive di collegamento a terra e con corpo conduttivo con alimentazione SELV (classe di isolamento III), in caso di contatto potrebbero vericarsi esigue correnti di dispersione. Tale corrente va limitata, secondo la norma DIN VDE 0701 – 0702, a 0,5mA max. Tutti i prodotti interessati della ditta LED2WORK GmbH presentano valori inferiori.

3 | Avvertenze di sicurezza

L’installazione di dispositivi elettrici può essere effettuata unicamente da elettricisti. Osservare le cinque regole di sicurezza secondo la norma DIN VDE 1005! La mancata

osservanza può comportare il danneggiamento della lampada a LED, incendi o altri pericoli.

Pericolo di scossa elettrica!

Prima di intervenire sul dispositivo o di abilitare il carico. Tenere in considerazione tutti gli interruttori di protezione che possono erogare tensione pericolosa verso il dispositivo o il carico. Anche con il dispositivo spento, il carico non è elettricamente isolato dalla rete.

Utilizzare il dispositivo solo se presenta uno stato tecnicamente impeccabile, tenendo sempre presente le precauzioni di sicurezza e i rischi.

4 | Montaggio/Fissaggio

Prima dell’installazione accertarsi che la lampada a LED sia completa e intatta. Non utilizzare la lampada o gli accessori se danneggiati, in quanto sussiste il rischio di lesioni.

La lampada a LED è fornita completamente montata. La lampada va montata preferibilmente su un prolo con scanalatura a T. Sono disponibili in opzione i seguenti elementi di ssaggio:

Cod. art.

Kit di montaggio, con isolamento elettrostatico, piatto, una coppia 240400-01 Kit di montaggio, con isolamento elettrostatico, girevole, una coppia 240400-02 Kit di montaggio, una coppia di dadi a T con viti a testa cilindrica 240400-03

24 | BA P ROFILED DC . BA 03/2022

BA PROFILED DC

È necessario ssare la lampada in modo saldo, sicuro e stabile. Dato il peso, in caso di caduta della lampada sussiste il rischio di lesioni.

5 | Collegamento

Il materiale di collegamento idoneo, cavi e accessori rientrano nella gamma di accessori LED2WORK.

L’assegnazione PIN del connettore M12 è la seguente:

Disegno schematico connettore M12

Possibili varianti del connettore M12

Assegnazione pin

PIN 1 = 24V DC PIN 2 = non assegnato PIN 3 = GND PIN 4 = 24V DC PIN 5 = non assegnato

PIN 3 = 0V DC. Ai PIN 1 e 4 può essere assegnata unicamente la tensione 24V DC! Non è necessaria l’assegnazione contemporanea dei PIN 1 e 4.

PROFILED DC, lampada senza dimmeraggio

La lampada si accende azionando l’interruttore posto sul fronte e posizionandolo su [ I ].

PROFILED DC, lampada con dimmerazione

Per accendere la lampada, attivare il pulsante sul lato del corpo della lampada. Tenere premuto il pulsante per impostare l'intensità della luce. Una pressione ripetuta del pulsante spegne la luce.

www.led2work.com | shop.led2work.com

| 25

6 | Manutenzione e cura

La lampada LED non richiede manutenzione da parte dell’utilizzatore. Evitare di apportare modiche alla lampada (fatta eccezione per le informazioni relative al montaggio delle presenti istruzioni per l’uso).

È vietato aprire la lampada.

I LED presenti all’interno della lampada sono collegati al corpo lampada in modo specico (accoppiamento termico) e particolarmente sensibili alle scariche elettrostatiche (ESD). Pertanto le riparazioni possono essere effettuate unicamente da tecnici qualicati autorizzati dal produttore.

Spegnere e lasciar raffreddare completamente la lampada prima di pulirla. Pulire solo il lato esterno con un panno morbido, asciutto e pulito. In caso di sporco ostinato inumidire il panno con acqua. Evitare tassativamente i detergenti aggressivi, che potrebbero alterare il colore del corpo lampada.

La nostra azienda non risponde di eventuali danni dovuti all’uso di detergenti non idonei.

7 | Garanzia

La garanzia sul presente dispositivo è di 36 mesi a decorrere dalla data di acquisto. La garanzia è valida unicamente a fronte di lavori effettuati a regola d’arte, dell’uso conforme e del rispetto delle istruzioni per l’uso.

Per l’intera durata del periodo di garanzia l’azienda porrà gratuitamente rimedio agli eventuali vizi e difetti della lampada nella misura in cui essi siano imputabili a errori di materiale, lavorazione o progettazione. Qualora segnali un vizio materiale, l’acquirente è soggetto all’onere di prova circa il sussistere del vizio già al momento del ricevimento della merce.

La garanzia non copre i danni dovuti a usura, impiego negligente o non conforme alla destinazione d’uso.

Resta esclusa qualsivoglia altra pretesa di risarcimento danni non vericatisi sulla lampada a LED.

8 | Smaltimento

La lampada deve essere smaltita presso un apposito ecocentro di riciclo degli apparecchi elettrici ed elettronici. (N. WEEE 32828318)

9 | Assistenza clienti

Per qualsiasi problema o domanda sul prodotto invitiamo a contattarci!

Telefonicamente: +49 7231 44920-00 (Inglese preferito) Da lunedì a giovedì dalle ore 8.00 alle 12.00 e dalle 13.00 alle 16.30 Il venerdì dalle ore 8.00 alle 12.00 e dalle 13.00 alle 15.00

Via mail: info@led2work.com

26 | BA P ROFILED DC . BA 03/2022

BA PROFILED DC

10 | Dati tecnici

Dati collegamento 24V DC ±10 % Classe di isolamento III Apertura del fascio di luce 100° Durata dei LED > 60.000 h (L80/B10) Temperatura di esercizio -10… +60°C Grado di protezione IP40 Test tecnico di sicurezza DIN EN 62471 Colore della luce 5200-5700K Resa dei colori R

≥ 85

Lampada a LED Articolo no. Lunghezza A

PROFILED DC, microprismi 150314-01 348 mm 0,46 A ~11 W PROFILED DC, microprismi 150614-01 552 mm 0,88 A ~21 W PROFILED DC, microprismi 150714-01 952 mm 0,96 A ~23 W PROFILED DC, microprismi 150814-01 552 mm 1,33 A ~32 W PROFILED DC, microprismi, dimmerabile 150314-02 952 mm 0,46 A ~11 W PROFILED DC, microprismi, dimmerabile 150614-02 552 mm 0,88 A ~21 W PROFILED DC, microprismi, dimmerabile 150714-02 952 mm 0,96 A ~23 W PROFILED DC, microprismi, dimmerabile 150814-02 552 mm 1,33 A ~32 W

Intensità di

corrente max.

Assorbimento

potenza max.

www.led2work.com | shop.led2work.com

| 27

Angaben gemäß Ökodesign-Verordnung 2019/2020/EU

Particulars according to the Regulation ErP 2019/2020/EU (Energy-Related Products)

Informations conformes au Règlement 2019/2020/UE établissant les exigences d’écoconception

Información conforme al Reglamento de diseño ecológico 2019/2020/UE

Dati conformi al Regolamento UE sull’ecodesign 2019/2020/UE

Es handelt sich bei 2941-5000-00-LE-332e um eine Lichtquelle der Energieefzienzklasse C

2941-5000-00-LE-332e is a light source with energy efciency class C

La désignation 2941-5000-00-LE-332e correspond à une source lumineuse de la classe d’efcacité énergétique C

La denominación 2941-5000-00-LE-332e hace referencia a una fuente de luz de clase de eciencia energética C

La denominazione 2941-5000-00-LE-332e corrisponde a una sorgente luminosa con classe di efcienza energetica C

Es handelt sich bei 2941-5010-00-LE-83e um eine Lichtquelle der Energieefzienzklasse C

2941-5010-00-LE-83e is a light source with energy efciency class C

La désignation 2941-5010-00-LE-83e correspond à une source lumineuse de la classe d’efcacité énergétique C

La denominación 2941-5010-00-LE-83e hace referencia a una fuente de luz de clase de eciencia energética C

La denominazione 2941-5010-00-LE-83e corrisponde a una sorgente luminosa con classe di efcienza energetica C

Light Engine

Art.-Nr. Product no. N° d’article

Nº de artículo

Articolo no.

150014-01 0,18 W 0 2 150114-01 0,18 W 0 3 150214-01 0,18 W 1 0 150314-01 0,18 W 1 1 150414-01 0,18 W 1 3 150514-01 0,18 W 2 0 150614-01 0,18 W 2 2 150714-01 0,18 W 2 3 150814-01 0,18 W 3 2 150914-01 0,18 W 4 0

28 | BA P ROFILED DC . BA 03/2022

2941-5000-00-LE-332e 2941-5010-00-LE-83e

BA PROFILED DC

Art.-Nr. Product no. N° d’article

Nº de artículo

Articolo no.

150014-02 0,18 W 0 2 150114-02 0,18 W 0 3 150214-02 0,18 W 1 0 150314-02 0,18 W 1 1 150414-02 0,18 W 1 3 150514-02 0,18 W 2 0 150614-02 0,18 W 2 2 150714-02 0,18 W 2 3 150814-02 0,18 W 3 2 150914-02 0,18 W 4 0

Standby-Leistung PSB im angeschlossenen Zustand Standby power P Puissance de veille P Potencia en standby P Potenza di stand-by P

in connected condition

à l’état raccordé

en estado conectado

della lampada collegata

Light Engine

2941-5000-00-LE-332e 2941-5010-00-LE-83e

www.led2work.com | shop.led2work.com

| 29

LED2WORK GmbH

Stuttgarter Str. 13 A 75179 Pforzheim | Germany

T +49 7231 44920 -00 info@led2work.com

www.led2work.com

Irrt ümer und Änd erungen vor behalten . / Error s and technic al changes ex cepted.

LED2WORK L2W 150714-02 Instructions

Specifications and Main Features

Frequently Asked Questions

User Manual
