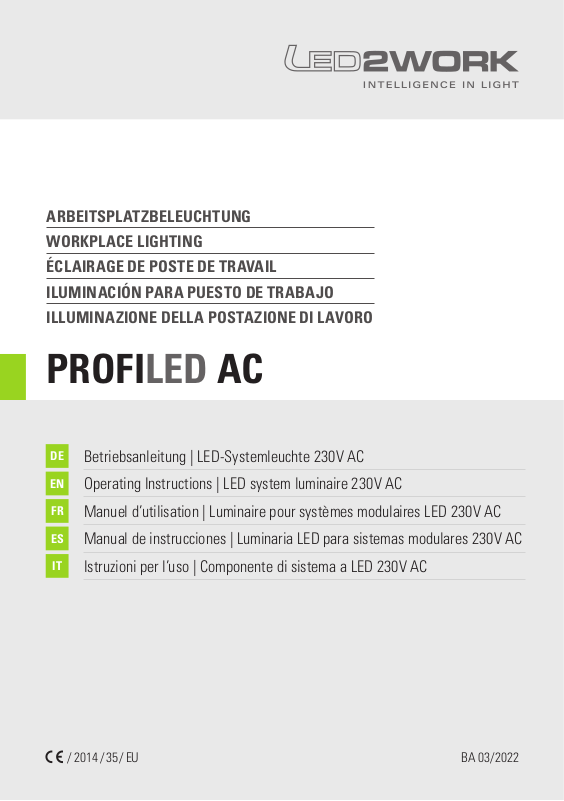

LED2WORK L2W 150614-03 Instructions

ARBEITSPLATZBELEUCHTUNG WORKPLACE LIGHTING ÉCLAIRAGE DE POSTE DE TRAVAIL ILUMINACIÓN PARA PUESTO DE TRABAJO ILLUMINAZIONE DELLA POSTAZIONE DI LAVORO
PROFILED AC
Betriebsanleitung | LED-Systemleuchte 230V AC
EN
Operating Instructions | LED system luminaire 230V AC
FR
Manuel d’utilisation | Luminaire pour systèmes modulaires LED 230V AC
ES
Manual de instrucciones | Luminaria LED para sistemas modulares 230V AC
IT
Istruzioni per l’uso | Componente di sistema a LED 230V AC
/ 2014 / 35 / EU BA 03/2022
| Zeichnungen | Drawings | Schémas | Dibujos | Disegni
1
PROFILED AC
1
Schalter
Switch Interrupteur Interruptor interruttore
M6
2
PROFILED AC
M6
2
Taster
Push button Bouton poussoir Botón Pulsante
3
T-Nut Leuchte
T-slot of luminaire Rainure en T du luminaire Ranura en T de la luminaria Fessura a T della lampada
4
T-Nut Systemträger
T-slot system carrier Rainure en T porteuse du système Ranura en T du portador del sistema Fessura a T portante del sistema
Montagesatz, optional: 240400-01 Mounting kit, optional: 240400-01 Kit de montage en option : 240400-01 Kit de montaje opcionales: 240400-01 Kit di montaggio in opzione: 240400-01
M6
2 | BA PROFILED AC . BA 03/2022
5
Systemträger
System carrier Porteuse du système Portador del sistema Portante del sistema
Montagesatz, optional: 240400-02 Mounting kit, optional: 240400-02 Kit de montage en option : 240400-02 Kit de montaje opcionales: 240400-02
M6
Kit di montaggio in opzione: 240400-02
Irrtü mer und Änder ungen vorb ehalten. | Errors and t echnical ch anges excep ted. | Sous ré serve d’er reurs et de mo dication s. | Sujeto a cam bios y errore s. | Tutte le mod iche o even tuali errori r iservat i.
BA PROFILED AC
DEUTSCH
Inhalt
1 | Bestimmungsgemäße Verwendung 3 2 | Zum sicheren Betrieb 4 3 | Sicherheitshinweise 4 4 | Montage/Befestigung 4 5 | Anschluss 5 6 | Wartung und Pege 5 7 | Gewährleistung 5 8 | Entsorgung 6 9 | Kundenbetreuung 6
10 | Technische Daten 6
Angaben gemäß Ökodesign-Verordnung 2019/2020/EU 24
| Struktur der Sicherheits- und ergänzenden Hinweise
In dieser Betriebsanleitung sind wichtige Hinweise mit Signalwörtern oder Symbolen gekennzeichnet. Einige Signal­wörter bezeichnen die Abstufung einer möglichen Verletzungsgefahr. Farben und die unterschiedlichen Grauabstufungen und Dreiecksymbole unterstreichen den Gefährdungsgrad optisch.
zeigt eine unmittelbar gefährliche Situation an, die, wenn nicht vermieden, zum Tod oder ernster Verletzung führt.
zeigt eine potenziell gefährliche Situation an, die, wenn nicht vermieden, zum Tod oder ernster Verletzung führen kann.
zeigt eine potenziell gefährliche Situation an, die, wenn nicht vermieden, zu geringfügiger oder leichter Verletzung führen kann.
zeigt eine potenziell gefährliche Situation an, die, wenn nicht vermieden, zu Sachschäden führen kann.
gibt Ihnen zusätzliche Informationen für die sichere und efziente Verwendung des Produkts.
verweist auf die Einhaltung dieser Betriebsanleitung.
CE-Kennzeichnung: bestätigt die Konformität mit den geltenden Normen und Rechtsvorschriften.
1 | Bestimmungsgemäße Verwendung
Die Leuchte dient zur Beleuchtung und ist für den Dauerbetrieb geeignet. Anschlusswerte siehe Leuchtenetikett und/oder „Technische Daten“. Der Stromanschluss erfolgt über den SCHUKO-Stecker an 220–240V AC.
Die Sicherheitshinweise sowie alle anderen Informationen dieser Betriebsanleitung sind unbedingt zu befolgen. Lesen Sie sich die gesamte Betriebsanleitung vor der Montage und Inbetriebnahme aufmerksam durch.
www.led2work.com | shop.led2work.com
| 3
2 | Zum sicheren Betrieb
Die auf dem Typenschild angegebenen Betriebsparameter der LED-Leuchte müssen mit den Versorgungsparametern des Anschlusses übereinstimmen.
Betreiben Sie die Leuchte nur im befestigten Zustand.
Die Leuchte darf keinesfalls mit Tüchern, Folien o.ä. abgedeckt werden. Objektabstand von der Lichtaustrittsäche mindestens 10 cm.
Im Betrieb der Leuchte in einem 220–240V AC Netz können bei Anlaufen größerer Ma­schinen (Induktivitätsverursacher), die ebenfalls aus diesem Netz versorgt werden, sehr starke Störspitzen auftreten. Die Abweichung darf max. ± 10% betragen.
Hot Plugging ist zu vermeiden, da dieses zur Zerstörung der LED-Leuchte führen kann.
3 | Sicherheitshinweise
Die Installation elektrischer Geräte darf nur durch Elektrofachkräfte erfolgen. Befolgen Sie die fünf Sicherheitsregeln nach DIN VDE 1005! Bei Nichtbeachten können Schäden an der LED-Leuchte, Brand oder andere Gefahren entstehen.
Gefahr durch elektrischen Schlag!
Vor Arbeiten an Gerät oder Last freischalten. Dabei alle Leitungsschutzschalter berück­sichtigen, die gefährliche Spannungen an Gerät oder Last liefern. Auch bei nur ausge­schaltetem Gerät ist die Last nicht galvanisch vom Netz getrennt.
Verwenden Sie das Gerät nur in technisch einwandfreiem Zustand, sicherheits- und gefahrenbewusst. Sind Warnhinweise bzw. -symbole auf der Leuchte angebracht, dürfen diese nicht entfernt werden.
4 | Montage/Befestigung
Die LED-Leuchte vor der Installation auf Vollständigkeit und eventuelle Schäden überprüfen. Leuchte oder Zubehör nicht benutzen, wenn diese beschädigt sind, da Verletzungsgefahr besteht.
Die LED-Leuchte wird vollständig montiert ausgeliefert. Vorzugsweise wird sie auf einem T-Nut Prol montiert. Optional sind folgende Befestigungsteile erhältlich:
Best.-Nr.
Montagesatz, ach, mit ESD Isolation, 1 Paar 240400-01 Montagesatz, schwenkbar, mit ESD Isolation, 1 Paar 240400-02 Montagesatz, 1 Paar Nutensteine mit Zylinderkopfschrauben 240400-03
Bei Befestigung der Leuchte ist darauf zu achten, dass die Leuchte sicher und stabil befestigt wird. Beim Herunterfallen der Leuchte besteht auf Grund des Eigengewichts Verletzungsgefahr!
4 | BA PROFILED AC . BA 03/2022
Irrtü mer und Änder ungen vorb ehalten. | Errors and t echnical ch anges excep ted. | Sous ré serve d’er reurs et de mo dication s. | Sujeto a cam bios y errore s. | Tutte le mod iche o even tuali errori r iservat i.
BA PROFILED AC
5 | Anschluss
Die Leuchte wird über das 3-Meter Verbindungskabel mit SCHUKO Stecker an ein 220–240V AC Netz angeschlossen.
Die Leuchte darf nur im lastfreien Zustand angeschlossen werden, da es sonst zur Zerstörung des Leuchtmittels kommen kann. Das heißt, wird die Leuchte direkt an eine Maschine oder ein 220–240V AC Netz angeschlossen, müssen diese zur Installation ausgeschaltet und lastfrei sein.
1
PROFILED AC, Leuchte ohne Dimmung
Zum Einschalten der Leuchte wird, nach dem Anschließen, der Schalter an der Leuchtenstirnseite betätigt und auf [ I ] gestellt.
2
PROFILED AC, Leuchte mit Dimmung
Zum Einschalten der Leuchte wird, nach dem Anschließen, der Taster an der Leuchtenstirnseite gedrückt. Dauerhaftes Drücken, bis zum Loslassen des Tasters, ändert die Lichtintensität. Ein nochmaliges Drücken schaltet die Leuchte wieder aus.
6 | Wartung und Pege
Die LED-Leuchte ist für Sie wartungsfrei. Nehmen Sie keine Veränderungen vor (bis auf die in dieser Betriebsanleitung enthaltenen Informationen zur Montage).
Die Leuchte darf nicht geöffnet werden.
Die in der Leuchte montierten LED-Lichtquellen sind in spezieller Weise mit dem Leuchtengehäuse verbunden (ther­mische Kopplung) und reagieren ggf. sensibel auf elektrostatische Entladungen (ESD). Darum dürfen Reparaturen nur durch den Hersteller oder durch vom Hersteller autorisierte und qualizierte Personen erfolgen.
Schalten Sie die Leuchte vor einer Reinigung ab und lassen Sie sie vollständig abkühlen. Reinigen Sie die Außenseite der Leuchte mit einem weichen, trockenen, sauberen Tuch. Für die Entfernung von stärkeren Verschmutzungen können Sie das Tuch mit Wasser anfeuchten. Verwenden Sie niemals aggressive Reinigungsmittel, da diese zu Verfärbungen des Gehäuses führen können.
Für Schäden, die durch die Verwendung ungeeigneter Reinigungsmittel entstehen, wird keine Gewährleistung übernommen.
7 | Gewährleistung
Wir übernehmen für dieses Gerät 36 Monate vom Kaufdatum an volle Gewähr. Diese Gewährleistung gilt für einwand­freies Arbeiten bei bestimmungsgemäßer Verwendung und Beachtung der Betriebsanleitung.
Während der Dauer der Gewährleistung werden auftretende Mängel und Fehler am Gerät kostenlos beseitigt, soweit sie nachweislich auf Material-, Verarbeitungs- oder Konstruktionsfehler beruhen. Rügt der Besteller einen Sachmangel, so trägt er die Beweislast dafür, dass das Gerät bereits bei Erhalt der Ware mangelhaft war.
Die Gewährleistung bezieht sich nicht auf solche Mängel, die durch Abnutzung, fahrlässi­gen Gebrauch oder zweckentfremdete Verwendung entstanden sind.
Weitere Ansprüche, insbesondere Ansprüche auf Ersatz von Schäden, die nicht an der LED-Leuchte selbst entstanden sind, sind ausgeschlossen.
www.led2work.com | shop.led2work.com
| 5
8 | Entsorgung
Die Leuchte muss gemäß den länderspezischen Vorschriften an einem geeigneten Entsorgungspunkt zum Recyceln von Elektro- und Elektronik­geräten entsorgt werden. (WEEE-Nr. 32828318)
9 | Kundenbetreuung
Bei Problemen oder Fragen zu diesem Produkt kontaktieren Sie uns bitte!
Per Telefon: +49 7231 44920-00 Montag bis Donnerstag: 8:00 Uhr bis 12:00 Uhr und 13:00 Uhr bis 16:30 Uhr Freitag: 8:00 Uhr bis 12:00 Uhr und 13:00 Uhr bis 15:00 Uhr
Per e-mail: info@led2work.com
10 | Technische Daten
Anschlusswerte 220–240V AC, 50-60 Hz Schutzklasse I (Schutzerdung) Abstrahlwinkel (Optik) 100° Lebensdauer LED > 60.000 h (L80/B10) Betriebstemperatur -10… +60°C Schutzart IP40 Techn. Sicherheitsprüfung DIN EN 62471 Lichtfarbe 5200-5700K Farbwiedergabe R
≥ 85
a
LED-Leuchte Art.-Nr. A Leistungsaufn. max.
PROFILED DC, Mikroprismen 150314-03 348 mm ~14 W PROFILED DC, Mikroprismen 150614-03 552 mm ~27 W PROFILED DC, Mikroprismen 150714-03 952 mm ~29 W PROFILED DC, Mikroprismen 150814-03 552 mm ~36 W PROFILED DC, Mikroprismen, dimmbar 150314-04 952 mm ~14 W PROFILED DC, Mikroprismen, dimmbar 150614-04 552 mm ~27 W PROFILED DC, Mikroprismen, dimmbar 150714-04 952 mm ~29 W PROFILED DC, Mikroprismen, dimmbar 150814-04 552 mm ~36 W
6 | BA PROFILED AC . BA 03/2022
Irrtü mer und Änder ungen vorb ehalten. | Errors and t echnical ch anges excep ted. | Sous ré serve d’er reurs et de mo dication s. | Sujeto a cam bios y errore s. | Tutte le mod iche o even tuali errori r iservat i.
BA PROFILED AC
ENGLISH
Contents
1 | Proper use 7 2 | For safe operation 8 3 | Safety information 8 4 | Assembly/mounting 8 5 | Connection 9 6 | Maintenance and Care 9 7 | Warranty 9 8 | Disposal 9 9 | Customer service 10
10 | Technical data 10
Particulars according to the Regulation ErP 2019/2020/EU 24
| Structure of safety and supplementary information
Important instructions are marked with signal words or symbols in this operating manual. Some signal words denote the degree of the potential risk of injury. Colours and the different shades of grey and triangular symbols visually underline the degree of danger.
Indicates an imminently hazardous situation which, if not avoided, will result in death or serious injury.
Indicates a potentially hazardous situation which, if not avoided, could result in death or serious injury.
Indicates a potentially hazardous situation which, if not avoided, could result in minor or slight injury.
Indicates a potentially hazardous situation which, if not avoided, could result in property damage.
Gives you additional information for the safe and efcient use of the product.
Refers to compliance with these operating instructions.
CE marking: conrms conformity with applicable standards and regulations.
1 | Proper use
The luminaire is used for illumination. A continuous operation is admissible. For connection values, see luminaire label and/or "Technical data". The power connection is made via the SCHUKO plug and cable at a 220–240V AC connection.
The safety information and all other information in this manual must be followed. Read the entire operating manual carefully before mounting and turning on.
www.led2work.com | shop.led2work.com
| 7
2 | For safe operation
The operating parameters of the LED luminaire specied on the type plate must correspond to the supply parameters of the connection.
Operate the luminaire only in a mounted status.
Under no circumstances may the luminaire be covered with cloths, foils or similar. Object distance the light-emitting surface should be at least 10 cm.
During the operation of the luminaire in a 220-240V power supply net, it could be the cause, that machines (induction perpetrators) inside the same power supply net cause interference spikes at start. This deviations may only 10% max.
Hot plugging should be avoided, since this can lead to the destruction of the LED luminaire.
3 | Safety information
Installation of electrical equipment may only be carried out by qualied electricians. Follow the ve safety rules according to DIN VDE 1005. Failure to do so may result in damage to the LED luminaire, as well as re or other hazards.
Danger of electric shock!
Disconnect before working on the device or load. Ensure to disconnect all circuit breakers that supply dangerous voltages to the device or load, when doing so. Even when the device is switched off, the load is not galvanically isolated from the mains.
Only use the device if it is completely free of faults, and with safety and awareness in mind. If warnings or symbols are attached to the luminaire, they must not be removed.
4 | Assembly / Mounting
Check the LED luminaire before installation to ensure it is complete and shows no signs of damage. Do not use the luminaire or accessories if they are damaged, as there is a risk of injury.
The LED luminaire comes fully assembled. It is preferably mounted on a T-slot prole. As option there are this mounting accessories:
Product no.
Mounting kit, at, for T-slot, with ESD insulation (Electro Static Discharge), pair 240400-01 Mounting kit, pivotable, for T-slot and movable mounting, pair 240400-02 Mounting kit, one pair of T-Slot Nuts with cheese-head screws 240400-03
When mounting the luminaire, make sure that the luminaire is fastened securely and stably. If the luminaire falls down, its weight poses a risk of injury!
8 | BA PROFILED AC . BA 03/2022
Irrtü mer und Änder ungen vorb ehalten. | Errors and t echnical ch anges excep ted. | Sous ré serve d’er reurs et de mo dication s. | Sujeto a cam bios y errore s. | Tutte le mod iche o even tuali errori r iservat i.
BA PROFILED AC
5 | Connection
The luminaire is connected with a 220–240V AC electric power supply system via the cable with SCHUKO plug.
1
PROFILED DC, luminaire without dimming
To turn on the luminaire, activate the switch on the side of the luminaire body and set it to [ I ].
2
PROFILED DC, luminaire with dimming
To turn on the luminaire, activate the push button on the side of the luminaire body. Hold on the push button for setting of the light intensity. A repeated pushing of the button turns the light off.
6 | Maintenance and Care
The LED luminaire is maintenance-free. Do not make any alterations to the luminaire (except according to the mounting information contained in this manual).
Do not open the luminaire!
The LED light sources mounted in the luminaire are connected to the luminaire housing in a special way (thermal cou­pling) and may react sensitively to electrostatic discharges (ESD). That is the reason why repairs may only be carried out by the manufacturer or by persons authorised and qualied by the manufacturer.
Turn off the light before cleaning and let it cool down completely. Clean the outside of the luminaire with a soft, dry and clean cloth. To remove excess dirt, moisten the cloth with water. Never use aggressive cleaning agents, as these may cause discolouration of the housing.
No liability is assumed for damages resulting from the use of unsuitable cleaning agents.
7 | Warranty
We supply a full warranty for the product for 36 months from the date of purchase. This warranty applies for fault-free working under proper use and in accordance with the operating instructions.
During the warranty period defects and faults in the product will be rectied free of charge if they are proven to be caused by material, processing or design errors. If the purchaser complains of a material defect, he bears the burden of proof to demonstrate that the product was already defective upon receipt.
The warranty does not extend to defects caused by wear, negligence or improper use. Further claims, in particular claims for compensation for damage that did not occur on the
LED luminaire itself, are excluded.
8 | Disposal
The luminaire must be disposed of at a suitable disposal site designated for recycling of electrical and electronic equipment in accordance with local, national regulations. (WEEE-Nr. 32828318)
www.led2work.com | shop.led2work.com
| 9
9 | Customer service
If you have any problems or questions concerning this product, please contact us!
By phone: +49 7231 44920-00 Monday to Thursday 8 am to 12 midday and 1 pm to 4:30 pm Friday 8 am to 12 midday and 1 pm to 3 pm
By email: info@led2work.com
10 | Technical data
Connection values 220–240V AC, 50-60 Hz Class of protection I (protective grounding) Beam angle (optics) 100° LED lifetime > 60.000 h (L80/B10) Operating temperature -10… +60°C System of protection IP40 Technical safety inspection DIN EN 62471 Light colour 5200-5700K Colour rendering R
≥ 85
a
LED luminaire Product no. Length A
PROFILED DC, prism cover 150314-03 348 mm ~14 W PROFILED DC, prism cover 150614-03 552 mm ~27 W PROFILED DC, prism cover 150714-03 952 mm ~29 W PROFILED DC, prism cover 150814-03 552 mm ~36 W PROFILED DC, prism cover, dimmable 150314-04 952 mm ~14 W PROFILED DC, prism cover, dimmable 150614-04 552 mm ~27 W PROFILED DC, prism cover, dimmable 150714-04 952 mm ~29 W PROFILED DC, prism cover, dimmable 150814-04 552 mm ~36 W
10 | BA P ROFILED AC . BA 03/2022
Max. power
consumption
Irrtü mer und Änder ungen vorb ehalten. | Errors and t echnical ch anges excep ted. | Sous ré serve d’er reurs et de mo dication s. | Sujeto a cam bios y errore s. | Tutte le mod iche o even tuali errori r iservat i.
BA PROFILED AC
FRANÇAIS
Sommaire
1 | Utilisation conforme 11 2 | Pour un fonctionnement sûr 12 3 | Consignes de sécurité 12 4 | Montage/xation 12 5 | Raccordement 13 6 | Maintenance et entretien 13 7 | Garantie 13 8 | Mise au rebut 14 9 | Service clientèle 14
10 | Caractéristiques techniques 14
Informations conformes au Règlement 2019/2020/UE établissant les exigences d'écoconception
| Structure des consignes de sécurité et conseils complémentaires
Le présent manuel d’utilisation contient des consignes importantes repérées par des mentions d'avertissement ou des symboles. Certaines mentions d'avertissement désignent la catégorie d’un risque de blessure possible. Les couleurs et les différentes nuances de gris ainsi que les symboles triangulaires soulignent visuellement le niveau de risque.
indique une situation de danger immédiat qui, si elle n’est pas évitée, entraîne la mort ou des blessures graves.
indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, est susceptible d'entraîner la mort ou des blessures graves.
indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, est susceptible d'entraîner des blessures mineures ou légères.
indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, est susceptible de provoquer des dégâts matériels.
vous donne des informations supplémentaires pour l’utilisation sûre et efcace du produit.
24
fait référence au respect du présent manuel d’utilisation.
marquage CE : atteste la conformité avec les normes et les dispositions légales en vigueur.
1 | Utilisation conforme
Le luminaire sert à l’éclairage et est adapté pour un fonctionnement continu. Valeurs de raccordement, cf. voir l'étiquette du luminaire et/ou « Caractéristiques techniques ». Le raccordement électrique s'effectue par une che et un câble SCHU­KO sur une connexion 220–240V AC.
Il est impératif de respecter les consignes de sécurité et toutes les autres informations contenues dans le présent mode d’emploi. Lisez attentivement l’intégralité du manuel d’utilisation avant de procéder au montage et à la mise en service.
www.led2work.com | shop.led2work.com
| 11
2 | Pour un fonctionnement sûr
Les paramètres de fonctionnement du luminaire à LED indiqués sur la plaque signalétique doivent correspondre aux paramètres d'alimentation du raccordement.
Utilisez les luminaires uniquement lorsqu’ils sont xés.
Le luminaire ne doit en aucun cas être recouvert de chiffons, de lms ou autres. Distance entre l'objet et la surface émettrice de lumière doit être d'au moins 10 cm.
Lors de l’utilisation du luminaire sur un réseau 220-240V AC, de forts pics de perturbation peuvent se produire au moment de la mise en marche de machines relativement puissan­tes (générateurs d’inductances), également alimentées par ce réseau. La divergence ne doit pas être supérieure à ± 10 %.
Le hot plugging doit être évité car il peut entraîner la détérioration du luminaire LED.
3 | Consignes de sécurité
Seuls les électriciens sont autorisés à procéder à l’installation d’appareils électriques. Respectez les cinq règles de sécurité DIN VDE 1005 ! Le non-respect de ces règles peut entraîner des dommages sur le luminaire LED, un incendie ou d’autres dangers.
Risque d’électrocution !
Couper l’alimentation électrique avant de travailler sur l’appareil ou la charge. Ce faisant, tenir compte de tous les disjoncteurs qui délivrent des tensions dangereuses à l’appareil ou à la charge. Même si l’appareil est seulement coupé du circuit, la charge n’est pas isolée galvaniquement du secteur.
Utilisez l’appareil uniquement s’il est en parfait état sur le plan technique, en ayant conscience des exigences de sécurité et des risques. Ne pas retirer les éventuels avertis­sements ou symboles d'avertissement appliqués sur le luminaire.
4 | Montage/xation
Vérier l’intégralité du luminaire LED et son état avant de procéder à son l’installation. Ne pas utiliser le luminaire ou les accessoires s’ils sont endommagés car cela représente un risque de blessure.
Le luminaire LED est livré entièrement monté. Se monte de préférence sur un prolé à rainure en T. Les pièces de xation disponibles en option sont les suivantes :
N° de commande
Kit de montage, avec isolation contre les décharges électrostatiques, plat, une paire 240400-01 Kit de montage, avec isolation contre les décharges électrostatiques, pivotant, une paire 240400-02 Kit de montage, une paire d'écrous à rainure en T avec vis à tête cylindrique 240400-03
Lors de la xation du luminaire, veiller à ce que le luminaire soit xé de manière sûre et stable. En cas de chute, le poids du luminaire représente un risque de blessure !
12 | BA P ROFILED AC . BA 03/2022
Irrtü mer und Änder ungen vorb ehalten. | Errors and t echnical ch anges excep ted. | Sous ré serve d’er reurs et de mo dication s. | Sujeto a cam bios y errore s. | Tutte le mod iche o even tuali errori r iservat i.
BA PROFILED AC
5 | Raccordement
Le luminaire est raccordé au secteur 220–240V AC via le câble de raccordement de 3 mètres avec che SCHUKO.
1
PROFILED DC, luminaire sans variation d’intensité
Pour allumer le luminaire, il suft, après l’avoir raccordé, d’actionner l’interrupteur situé sur sa face frontale et de le commuter sur [ I ].
2
PROFILED DC, luminaire avec gradation
Pour allumer le luminaire, activer le bouton poussoir situé sur le côté du corps du luminaire. Maintenez le bouton-pous­soir enfoncé pour régler l'intensité de la lumière. Une pression répétée sur le bouton éteint la lumière.
6 | Maintenance et entretien
Le luminaire LED ne requiert aucune maintenance de votre part. Ne procédez à aucune modication (à l’exception des informations sur le montage contenues dans ce mode d’emploi).
Le boîtier du luminaire ne doit pas être ouvert.
Les sources lumineuses LED montées dans le luminaire sont reliées au boîtier du luminaire d’une manière spéciale (couplage thermique) et peuvent être sensibles aux décharges électrostatiques (ESD). C’est pourquoi les réparations doivent être réalisées uniquement par le fabricant ou par des personnes qualiées et autorisées par le fabricant.
Éteignez le luminaire avant de le nettoyer et laissez-le refroidir complètement. Nettoyez l’extérieur du luminaire avec un chiffon doux, sec et propre. Pour éliminer les salissures plus importantes, vous pouvez humidier le chiffon avec de l’eau. N’utilisez jamais de détergents agressifs car ils peuvent entraîner une décoloration du boîtier.
Aucune garantie n’est accordée en cas de dommages causés par l’utilisation de déter­gents inappropriés.
7 | Garantie
Nous accordons une garantie intégrale pour cet appareil pendant 36 mois à compter de la date d’achat. Cette prestation de garantie s’applique en cas de travail irréprochable dans le cadre d’une utilisation conforme et du respect du mode d’emploi.
Pendant la durée de la garantie, les défauts et erreurs qui apparaissent sur l’appareil sont éliminés gratuitement, dans la mesure où il est prouvé qu’ils sont dus à des défauts de matière, de fabrication ou de conception. Si l’acheteur se plaint d’un défaut matériel, il lui incombe de prouver que l’appareil était déjà défectueux au moment de la réception de la marchandise.
La garantie ne s’applique pas aux défauts résultant de l’usure, d’une utilisation négligente ou d’une utilisation non conforme à l’usage prévu.
Toute autre prétention, en particulier les prétentions à l’indemnisation de dommages n’étant pas survenus sur le luminaire LED lui-même, est exclue.
www.led2work.com | shop.led2work.com
| 13
8 | Mise au rebut
Le luminaire doit être apporté à un point de collecte approprié, aux ns de recyclage des équipements électriques et électroniques, conformément à la réglementation en vigueur dans le pays concerné. (N° WEEE 32828318)
9 | Service clientèle
N’hésitez pas à nous contacter en cas de problèmes ou de questions sur ce produit !
Par téléphone : +49 7231 44920-00 Du lundi au jeudi de 8h00 à 12h00 et de 13h00 à 16h30 Le vendredi de 8h00 à 12h00 et de 13h00 à 15h00
Par mail : info@led2work.com
10 | Caractéristiques techniques
Valeurs de raccordement 220–240V AC, 50-60 Hz Classe de protection I (mise à la terre de protection) Angle de faisceau lumineux 100° Durée de vie de la LED > 60.000 h (L80/B10) Température de service -10… +60°C Type de protection IP40 Contrôle technique de sécurité DIN EN 62471 Couleur de la lumière 5200-5700K Rendu des couleurs R
≥ 85
a
Luminaire LED N° d’art. Longueur A
PROFILED DC, microprismes 150314-03 348 mm ~14 W PROFILED DC, microprismes 150614-03 552 mm ~27 W PROFILED DC, microprismes 150714-03 952 mm ~29 W PROFILED DC, microprismes 150814-03 552 mm ~36 W PROFILED DC, microprismes, intensité variable 150314-04 952 mm ~14 W PROFILED DC, microprismes, intensité variable 150614-04 552 mm ~27 W PROFILED DC, microprismes, intensité variable 150714-04 952 mm ~29 W PROFILED DC, microprismes, intensité variable 150814-04 552 mm ~36 W
14 | BA P ROFILED AC . BA 03/2022
Puissance absorbée
max.
Irrtü mer und Änder ungen vorb ehalten. | Errors and t echnical ch anges excep ted. | Sous ré serve d’er reurs et de mo dication s. | Sujeto a cam bios y errore s. | Tutte le mod iche o even tuali errori r iservat i.
BA PROFILED AC
ESPAÑOL
Índice
1 | Uso previsto 15 2 | Funcionamiento seguro 16 3 | Consignas de seguridad 16 4 | Montaje y jación 16 5 | Conexión 17 6 | Mantenimiento y cuidado 17 7 | Garantía 17 8 | Eliminación 17 9 | Atención al cliente 18
10 | Datos técnicos 18
Información conforme al Reglamento de diseño ecológico 2019/2020/UE 24
| Estructura de las consignas de seguridad y complementarias
En este manual de instrucciones, las consignas importantes están marcadas con palabras de advertencia o símbolos. Algunas palabras de advertencia designan la categoría de un posible peligro de lesiones. Los colores, las distintas gradaciones de gris y los símbolos en forma de triángulo subrayan el nivel de peligro visualmente.
Indica una situación peligrosa inminente que, de no evitarse, provoca la muerte o lesiones muy graves.
Indica una situación potencialmente peligrosa que, de no evitarse, puede provocar la muerte o lesiones muy graves.
Indica una situación potencialmente peligrosa que, de no evitarse, puede provocar lesiones leves o insignicantes.
Indica una situación potencialmente peligrosa que, de no evitarse, puede provocar daños materiales.
Indica información complementaria para el uso seguro y eciente del producto.
Remite al cumplimiento de este manual de instrucciones.
Marcado CE: certica la conformidad con las normas y leyes vigentes.
1 | Uso previsto
La luminaria sirve para iluminar y está diseñada para el servicio continuo. Para os valores de conexión, véase la etiqueta de la luminaria y/o consulta el apartado «Datos técnicos». La conexión de alimentación se realiza mediante el enchufe y el cable SCHUKO en una conexión de 220–240V AC.
Es obligatorio leer las consignas de seguridad y el resto de información de este manual de instrucciones. Lee detenidamente todo el manual de instrucciones antes del montaje y la puesta en marcha.
www.led2work.com | shop.led2work.com
| 15
2 | Funcionamiento seguro
Los parámetros de funcionamiento de la luminaria LED especicados en la placa de características deben corresponder a los parámetros de suministro de la conexión.
Utiliza la luminaria únicamente cuando esté jada.
Nunca se debe cubrir la luminaria con trapos, láminas ni similares. La distancia entre el objeto y la supercie emisora de luz debe ser de al menos 10 cm.
Al utilizar la luminaria en una red de 220-240V AC, al arrancar máquinas grandes (cau­santes de inductancias) que también estén alimentadas con esta red, podrían producirse fuertes picos perturbadores. El desfase no debe ser superior al ± 10 %.
Hay que evitar la conexión en caliente, ya que esto podría destruir la luminaria led.
3 | Consignas de seguridad
La instalación de equipos eléctricos se debe encargar únicamente a electricistas profesio­nales. ¡Se deben seguir las cinco reglas de seguridad de la norma DIN VDE 1005! La inobservancia de estas reglas puede conllevar daños en la luminaria led, incendios y otros peligros.
¡Peligro de descarga eléctrica!
Desconectar antes de trabajar en el equipo o la carga. Tener en cuenta todos los auto­máticos magnetotérmicos que puedan emitir tensiones peligrosas al equipo o la carga. Incluso con el aparato apagado, la carga no está separada de la red galvánicamente.
El aparato solo se debe utilizar en un estado técnicamente impecable y teniendo en cuen­ta la seguridad y los peligros. Si hay colocados símbolos o indicaciones de advertencia en la luminaria, estos no se deben retirar.
4 | Montaje y jación
Comprueba la luminaria LED antes de instalarla para asegurarte de que tiene todos sus componentes y no presenta daños. No utilices luminarias ni accesorios si están dañados, ya que existe peligro de sufrir lesiones.
La luminaria LED se entrega totalmente montada. Se monta preferiblemente en un perl de ranura en T. Hay disponibles las piezas de jación opcionales siguientes:
Número de pedido
Juego de montaje, con aislamiento de descarga electroestática, plano, un par 240400-01 Juego de montaje, con aislamiento de descarga electroestática, orientable, un par 240400-02 Kit de montaje, un par de tuercas deslizantes con tornillos de cabeza cilíndrica 240400-03
Al jar la luminaria, hay que asegurarse de que esta quede bien aanzada y estable. Si la luminaria se cae, existe peligro de lesiones debido al propio peso del aparato.
16 | BA P ROFILED AC . BA 03/2022
Irrtü mer und Änder ungen vorb ehalten. | Errors and t echnical ch anges excep ted. | Sous ré serve d’er reurs et de mo dication s. | Sujeto a cam bios y errore s. | Tutte le mod iche o even tuali errori r iservat i.
BA PROFILED AC
5 | Conexión
La luminaria se conecta por medio del cable de conexión de 3 m con conector schuko a una red de 220–240V AC.
1
PROFILED DC, luminaria sin atenuación
Para encender la luminaria, hay el interruptor de la parte frontal de la luminaria y ponerlo en la posición [ I ].
2
PROFILED DC, luminaria con regulación
Para encender la luminaria, accione el pulsador situado en el lateral del cuerpo de la luminaria. Mantenga pulsado el botón para ajustar la intensidad de la luz. Una pulsación repetida del botón apaga la luz.
6 | Mantenimiento y cuidado
La luminaria LED no requiere mantenimiento. No realices modicaciones, excepto las que se indican en este manual de instrucciones para el montaje.
No se debe abrir la luminaria.
Las fuentes de luz LED montadas en la luminaria están conectadas de manera especial con la carcasa (acoplamiento térmico) y son muy sensibles a las descargas electrostáticas (ESD). Por eso, las reparaciones solo las debe llevar a cabo el fabricante o una persona cualicada autorizada por este.
Antes de limpiarla, apaga la luminaria y deja que se enfríe del todo. Limpia la parte exterior de la lámpara con un paño suave, seco y limpio. Para eliminar la suciedad persistente, puedes humedecer el paño con un poco de agua. Nunca utilices productos de limpieza agresivos, ya que podrían desteñir la carcasa.
No nos hacemos responsables de los daños que se produzcan por utilizar productos de limpieza inadecuados.
7 | Garantía
Ofrecemos una garantía total de 36 meses por este aparato a partir de la fecha de compra. Esta garantía es válida para trabajos adecuados en los que se haga un uso previsto y se siga el manual de instrucciones.
Durante el periodo de garantía, los defectos y averías que se produzcan en el aparato se repararán gratuitamente, siem­pre que se trate de defectos de material, acabado o fabricación. Si el solicitante reclama un daño material, recaerá en él la carga de la prueba de que el aparato ya era defectuoso en el momento de recibirlo.
La garantía no cubre los defectos que se produzcan por el desgaste, un uso negligente o un uso no previsto.
Quedan excluidas las reclamaciones, particularmente las de compensación de daños, que no se deriven de la luminaria LED en sí.
8 | Eliminación
La luminaria se debe eliminar conforme a las disposiciones nacionales especícas en un centro de gestión de residuos adecuado dedicado al reciclaje de aparatos eléctricos y electrónicos (n.o WEEE 32828318).
www.led2work.com | shop.led2work.com
| 17
9 | Atención al cliente
¡Si tienes problemas o preguntas sobre el producto, ponte en contacto con nosotros!
Por teléfono: +49 7231 44920-00 (Preferiblemente en inglés) De lunes a jueves De 8:00 a 12:00 y de 13:00 a 16:30 Viernes De 8:00 a 12:00 y de 13:00 a 15:00
Por correo electrónico: info@led2work.com
10 | Datos técnicos
Potencia conectada 220–240V AC, 50-60 Hz Clase de protección I (puesta a tierra de protección) Ángulo de emisión 100° Vida útil del led > 60.000 h (L80/B10) Temperatura de servicio -10… +60°C Grado de protección IP40 Prueba de seguridad técnica DIN EN 62471 Color de la luz 5200-5700K Representación de los colores R
Luminaria LED Nº de artículo Longitud A Consumo máx.
PROFILED DC, microprismas 150314-03 348 mm ~14 W PROFILED DC, microprismas 150614-03 552 mm ~27 W PROFILED DC, microprismas 150714-03 952 mm ~29 W PROFILED DC, microprismas 150814-03 552 mm ~36 W PROFILED DC, microprismas, atenuable 150314-04 952 mm ~14 W PROFILED DC, microprismas, atenuable 150614-04 552 mm ~27 W PROFILED DC, microprismas, atenuable 150714-04 952 mm ~29 W PROFILED DC, microprismas, atenuable 150814-04 552 mm ~36 W
≥ 85
a
18 | BA P ROFILED AC . BA 03/2022
Irrtü mer und Änder ungen vorb ehalten. | Errors and t echnical ch anges excep ted. | Sous ré serve d’er reurs et de mo dication s. | Sujeto a cam bios y errore s. | Tutte le mod iche o even tuali errori r iservat i.
BA PROFILED AC
ITALIANO
Indice
1 | Uso conforme 19 2 | Per un funzionamento sicuro 20 3 | Avvertenze di sicurezza 20 4 | Montaggio/Fissaggio 20 5 | Collegamento 21 6 | Manutenzione e cura 21 7 | Garanzia 21 8 | Smaltimento 21 9 | Assistenza clienti 22
10 | Dati tecnici 22
Dati conformi al Regolamento UE sull’ecodesign 2019/2020/UE 24
| Strutturazione delle avvertenze di sicurezza e integrative
In queste istruzioni per l’uso le avvertenze importanti sono evidenziate con parole chiave o simboli. Alcune parole chiave denominano il grado di rischio di lesioni. I colori, le diverse gradazioni di grigio e i simboli a triangolo sottoli­neano il grado di pericolo.
segnala una situazione direttamente pericolosa che, se non evitata, può essere letale o comportare gravi lesioni.
zsegnala una situazione potenzialmente pericolosa che, se non evitata, può essere letale o comportare gravi lesioni.
segnala una situazione potenzialmente pericolosa che, se non evitata, può comportare lesioni minime o di lieve entità.
segnala una situazione potenzialmente pericolosa che, se non evitata, può comportare danni materiali.
fornisce ulteriori informazioni per l’uso sicuro ed efcace del prodotto.
rimanda al rispetto delle presenti istruzioni per l’uso.
Marchio CE: attesta la conformità alle norme e disposizioni di legge vigenti.
1 | Uso conforme
La lampada è destinata all’illuminazione ed è idonea per un funzionamento continuativo. Per i valori di collegamento, vedi etichetta della lampada e/o "Dati tecnici". Il collegamento all'alimentazione avviene tramite la spina e il cavo SCHUKO ad un collegamento a 220–240V AC.
Le avvertenze di sicurezza come le restanti informazioni contenute in queste istruzioni per l’uso vanno tassativamente osservate. Leggere attentamente le istruzioni integrali prima del montaggio e della messa in funzione.
www.led2work.com | shop.led2work.com
| 19
2 | Per un funzionamento sicuro
I parametri d’esercizio riportati sulla targhetta della lampada a LED devono coincidere con i parametri di alimentazione del collegamento.
Mettere in funzione la lampada solo se ssata.
La lampada non deve essere coperta con panni, fogli o oggetti. Distanza di un oggetto dalla supercie di emissione della luce almeno 10 cm.
Se la lampada è collegata a una rete 220-240V AC, in fase di avviamento di macchine di grandi dimensioni (causa di induttività) alimentate dalla stessa rete si possono vericare forti picchi di interferenza. Lo scostamento consentito è di max. ± 10%.
Evitare il cosiddetto hot plugging, che potrebbe danneggiare irreversibilmente la lampada a LED.
3 | Avvertenze di sicurezza
L’installazione di dispositivi elettrici può essere effettuata unicamente da elettricisti. Os­servare le cinque regole di sicurezza secondo la norma DIN VDE 1005! La mancata
osservanza può comportare il danneggiamento della lampada a LED, incendi o altri pericoli.
Pericolo di scossa elettrica!
Prima di intervenire sul dispositivo o di abilitare il carico. Tenere in considerazione tutti gli interruttori di protezione che possono erogare tensione pericolosa verso il dispositivo o il carico. Anche con il dispositivo spento, il carico non è elettricamente isolato dalla rete.
Utilizzare il dispositivo solo se presenta uno stato tecnicamente impeccabile, tenendo sempre presente le precauzioni di sicurezza e i rischi.
4 | Montaggio/Fissaggio
Prima dell’installazione accertarsi che la lampada a LED sia completa e intatta. Non utilizzare la lampada o gli accessori se danneggiati, in quanto sussiste il rischio di lesioni.
La lampada a LED è fornita completamente montata. La lampada va montata preferibilmente su un prolo con scanalatu­ra a T. Sono disponibili in opzione i seguenti elementi di ssaggio:
Cod. art.
Kit di montaggio, con isolamento elettrostatico, piatto, una coppia 240400-01 Kit di montaggio, con isolamento elettrostatico, girevole, una coppia 240400-02 Kit di montaggio, una coppia di dadi a T con viti a testa cilindrica 240400-03
È necessario ssare la lampada in modo saldo, sicuro e stabile. Dato il peso, in caso di caduta della lampada sussiste il rischio di lesioni.
20 | BA P ROFILED AC . BA 03/2022
Irrtü mer und Änder ungen vorb ehalten. | Errors and t echnical ch anges excep ted. | Sous ré serve d’er reurs et de mo dication s. | Sujeto a cam bios y errore s. | Tutte le mod iche o even tuali errori r iservat i.
BA PROFILED AC
5 | Collegamento
La lampada si collega alla rete 220–240V AC con il cavo di 3 metri dotato di connettore SCHUKO.
1
PROFILED DC, lampada senza dimmeraggio
La lampada si accende azionando l’interruttore posto sul fronte e posizionandolo su [ I ].
2
PROFILED DC, lampada con dimmerazione
Per accendere la lampada, attivare il pulsante sul lato del corpo della lampada. Tenere premuto il pulsante per impost­are l'intensità della luce. Una pressione ripetuta del pulsante spegne la luce.
6 | Manutenzione e cura
La lampada LED non richiede manutenzione da parte dell’utilizzatore. Evitare di apportare modiche alla lampada (fatta eccezione per le informazioni relative al montaggio delle presenti istruzioni per l’uso).
È vietato aprire la lampada.
I LED presenti all’interno della lampada sono collegati al corpo lampada in modo specico (accoppiamento termico) e particolarmente sensibili alle scariche elettrostatiche (ESD). Pertanto le riparazioni possono essere effettuate unica­mente da tecnici qualicati autorizzati dal produttore.
Spegnere e lasciar raffreddare completamente la lampada prima di pulirla. Pulire solo il lato esterno con un panno morbi­do, asciutto e pulito. In caso di sporco ostinato inumidire il panno con acqua. Evitare tassativamente i detergenti aggres­sivi, che potrebbero alterare il colore del corpo lampada.
La nostra azienda non risponde di eventuali danni dovuti all’uso di detergenti non idonei.
7 | Garanzia
La garanzia sul presente dispositivo è di 36 mesi a decorrere dalla data di acquisto. La garanzia è valida unicamente a fronte di lavori effettuati a regola d’arte, dell’uso conforme e del rispetto delle istruzioni per l’uso.
Per l’intera durata del periodo di garanzia l’azienda porrà gratuitamente rimedio agli eventuali vizi e difetti della lampada nella misura in cui essi siano imputabili a errori di materiale, lavorazione o progettazione. Qualora segnali un vizio mate­riale, l’acquirente è soggetto all’onere di prova circa il sussistere del vizio già al momento del ricevimento della merce.
La garanzia non copre i danni dovuti a usura, impiego negligente o non conforme alla destinazione d’uso.
Resta esclusa qualsivoglia altra pretesa di risarcimento danni non vericatisi sulla lam­pada a LED.
8 | Smaltimento
La lampada deve essere smaltita presso un apposito ecocentro di riciclo degli apparecchi elettrici ed elettronici. (N. WEEE 32828318)
www.led2work.com | shop.led2work.com
| 21
9 | Assistenza clienti
Per qualsiasi problema o domanda sul prodotto invitiamo a contattarci!
Telefonicamente: +49 7231 44920-00 (Inglese preferito) Da lunedì a giovedì dalle ore 8.00 alle 12.00 e dalle 13.00 alle 16.30 Il venerdì dalle ore 8.00 alle 12.00 e dalle 13.00 alle 15.00
Via mail: info@led2work.com
10 | Dati tecnici
Dati collegamento 220–240V AC, 50-60 Hz Classe di isolamento I (messa a terra di protezione) Apertura del fascio di luce 100° Durata dei LED > 60.000 h (L80/B10) Temperatura di esercizio -10… +60°C Grado di protezione IP40 Test tecnico di sicurezza DIN EN 62471 Colore della luce 5200-5700K Resa dei colori R
≥ 85
a
Lampada a LED Articolo no. Lunghezza A
PROFILED DC, microprismi 150314-03 348 mm ~14 W PROFILED DC, microprismi 150614-03 552 mm ~27 W PROFILED DC, microprismi 150714-03 952 mm ~29 W PROFILED DC, microprismi 150814-03 552 mm ~36 W PROFILED DC, microprismi, dimmerabile 150314-04 952 mm ~14 W PROFILED DC, microprismi, dimmerabile 150614-04 552 mm ~27 W PROFILED DC, microprismi, dimmerabile 150714-04 952 mm ~29 W PROFILED DC, microprismi, dimmerabile 150814-04 552 mm ~36 W
22 | BA P ROFILED AC . BA 03/2022
Assorbimento
potenza max.
Irrtü mer und Änder ungen vorb ehalten. | Errors and t echnical ch anges excep ted. | Sous ré serve d’er reurs et de mo dication s. | Sujeto a cam bios y errore s. | Tutte le mod iche o even tuali errori r iservat i.
BA PROFILED AC
www.led2work.com | shop.led2work.com
| 23
Angaben gemäß Ökodesign-Verordnung 2019/2020/EU
Particulars according to the Regulation ErP 2019/2020/EU (Energy-Related Products)
Informations conformes au Règlement 2019/2020/UE établissant les exigences d’écoconception
Información conforme al Reglamento de diseño ecológico 2019/2020/UE
Dati conformi al Regolamento UE sull’ecodesign 2019/2020/UE
Es handelt sich bei 2941-5000-00-LE-332e um eine Lichtquelle der Energieefzienzklasse C
2941-5000-00-LE-332e is a light source with energy efciency class C
La désignation 2941-5000-00-LE-332e correspond à une source lumineuse de la classe d’efcacité énergétique C
La denominación 2941-5000-00-LE-332e hace referencia a una fuente de luz de clase de eciencia energética C
La denominazione 2941-5000-00-LE-332e corrisponde a una sorgente luminosa con classe di efcienza energetica C
Es handelt sich bei 2941-5010-00-LE-83e um eine Lichtquelle der Energieefzienzklasse C
2941-5010-00-LE-83e is a light source with energy efciency class C
La désignation 2941-5010-00-LE-83e correspond à une source lumineuse de la classe d’efcacité énergétique C
La denominación 2941-5010-00-LE-83e hace referencia a una fuente de luz de clase de eciencia energética C
La denominazione 2941-5010-00-LE-83e corrisponde a una sorgente luminosa con classe di efcienza energetica C
Light Engine
Art.-Nr.
Product no.
N° d’article
2941-5000-00-LE-332e 2941-5010-00-LE-83e
Nº de artículo
Articolo no.
150014-03 0 2 150114-03 0 3 150214-03 1 0 150314-03 1 1 150414-03 1 3 150514-03 2 0 150614-03 2 2 150714-03 2 3 150814-03 3 2 150914-03 4 0
24 | BA P ROFILED AC . BA 03/2022
Irrtü mer und Änder ungen vorb ehalten. | Errors and t echnical ch anges excep ted. | Sous ré serve d’er reurs et de mo dication s. | Sujeto a cam bios y errore s. | Tutte le mod iche o even tuali errori r iservat i.
BA PROFILED AC
Art.-Nr. Product no. N° d’article
Nº de artículo
Articolo no.
150014-04 0 2 150114-04 0 3 150214-04 1 0 150314-04 1 1 150414-04 1 3 150514-04 2 0 150614-04 2 2 150714-04 2 3 150814-04 3 2 150914-04 4 0
Light Engine
2941-5000-00-LE-332e 2941-5010-00-LE-83e
www.led2work.com | shop.led2work.com
| 25
LED2WORK GmbH
Stuttgarter Str. 13 A 75179 Pforzheim | Germany
T +49 7231 44920 -00 info@led2work.com
www.led2work.com
© LED2 WORK GmbH B A 03/202 2 . BA PROFI LED AC
Irrt ümer und Änd erungen vor behalten . / Errors and te chnical chan ges except ed.
Loading...
