Betriebsanleitung
User Instructions
CENALED
ARBEITSPLATZBELEUCHTUNG
LED Flexarm-Leuchte
LED Gelenkarmleuchte
LED Gelenkkopeuchte
WORKPLACE LIGHTING
LED exarm luminaire
LED adjustable arm luminaire
LED joint head luminiare
/ 2014 / 35 / EU
BA 12/2021
| Inhalt
1 Bestimmungsgemäße Verwendung Seite 3
2 Zum sicheren Betrieb Seite 3
3 Sicherheitshinweise Seite 4
4 Montage/Befestigung Seite 4
5 Anschluss Seite 5
6 Wartung und Pflege Seite 6
7 Gewährleistung Seite 6
8 Entsorgung Seite 7
9 Kundendienst Seite 7
10 Technische Daten Seite 8
11 Zeichnungen Seite 9
Angaben gemäß Ökodesign-Verordnung 2019/2020/EU Seite 16
| Struktur der Sicherheits- und ergänzenden Hinweise
In dieser Betriebsanleitung sind wichtige Hinweise mit Signalwörtern oder Symbolen
gekennzeichnet.
Einige Signalwörter bezeichnen die Abstufung einer möglichen Verletzungsgefahr.
Farben und die unterschiedlichen Grauabstufungen und Dreiecksymbole unterstreichen
den Gefährdungsgrad optisch.
2 | BA CENALED . BA 12/2021
zeigt eine unmittelbar gefährliche Situation an, die, wenn nicht vermieden, zum Tod oder ernster Verletzung führt.
zeigt eine potenziell gefährliche Situation an, die, wenn nicht vermieden, zum Tod oder ernster Verletzung führen kann.
zeigt eine potenziell gefährliche Situation an, die, wenn nicht vermieden, zu geringfügiger oder leichter Verletzung führen kann.
zeigt eine potenziell gefährliche Situation an, die, wenn nicht vermieden, zu Sachschäden führen kann.
gibt Ihnen zusätzliche Informationen für die sichere und eziente
Verwendung des Produkts.
verweist auf die Einhaltung dieser Betriebsanleitung.
CE-Kennzeichnung: bestätigt die Konformität mit den geltenden
Normen und Rechtsvorschriften.
CENALED
1 | Bestimmungsgemäße Verwendung
Die Leuchte dient zur Beleuchtung und ist für den Dauerbetrieb geeignet. Befestigt wird
die Leuchte über den Anschraubsockel.
Anschlusswerte siehe „Technische Daten“.
Die Sicherheitshinweise sowie alle anderen Informationen dieser
Bedienungsanleitung sind unbedingt zu befolgen. Lesen Sie sich
die gesamte Betriebsanleitung vor der Montage und Inbetriebnahme
aufmerksam durch.
Halten Sie die Betriebsanleitung beim Gerät verfügbar. Sie muss
aufbewahrt und bei Weitergabe des Produktes an Dritte mit ausgehändigt werden.
2 | Zum sicheren Betrieb
Die auf dem Typenschild angegebenen Betriebsparameter der LED-Leuchte müssen
mit den Versorgungsparametern der Maschine bzw. des Trafos übereinstimmen.
Die Leuchte darf keinesfalls mit Tüchern, Folien o. ähnlichem abgedeckt werden. Objektabstand von der Leuchte mindestens 10 cm.
Maschinen können durch verschiedene Einflüsse Spannungsspitzen abgeben. Diese Spannungsspitzen bei der Stromver-
sorgung über Maschinen sind zu vermeiden: Verwenden Sie
für die CENALED DC ausschließlich geregelte 24V DC Schaltnetzteile, keine Trafos mit Gleichrichter, da diese durch Induktivitäten
Spannungsspitzen abgeben können.
Hot Plugging ist zu vermeiden (Anschluss der Leuchte an ein Netzteil, welches
bereits am Netz angeschlossenen ist), da dieses zur Zerstörung der LED-Leuchte
führen kann.
www.led2work.com
| 3
3 | Sicherheitshinweise
Einbau und Installation elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Befolgen Sie die fünf Sicherheitsregeln
nach DIN VDE 1005.
Bei Nichtbeachten können Schäden an der LED-Leuchte, Brand
oder andere Gefahren entstehen.
Gefahr durch elektrischen Schlag! Vor Arbeiten an Gerät oder
Last freischalten. Dabei alle Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder Last liefern. Auch
bei nur ausgeschaltetem Gerät ist die Last nicht galvanisch vom
Netz getrennt.
Verwenden Sie das Gerät nur in technisch einwandfreiem Zustand,
sicherheits- und gefahrenbewusst.
Sind Warnhinweise bzw. -symbole auf der Leuchte angebracht,
dürfen diese nicht entfernt werden.
4 | Montage/Befestigung
Die LED-Leuchte vor der Installation auf Vollständigkeit und eventuelle Schäden überprüfen. Leuchte oder Zubehör nicht benutzen, wenn diese beschädigt sind, da Verletzungsgefahr besteht.
Die LED-Leuchte wird vollständig montiert ausgeliefert. Befestigt wird die Leuchte über
den Anschraubsockel und vier M6 Schrauben (im Lieferumfang).
Für eine erweiterte Befestigung steht optional Zubehör zur Verfügung:
Best.-Nr.
Haftmagnet für CENALED Anschraubsockel 220500-01
Tischklemme für CENALED Anschraubsockel 220500-02
Wandhalter für CENALED Anschraubsockel 220500-03
4 | BA CENALED . BA 12/2021
Beim Anbringen der LED Leuchte ist darauf zu achten, dass die
Leuchte sicher und stabil befestigt wird. Beim Herunterfallen der
Leuchte besteht auf Grund des Eigengewichts Verletzungsgefahr!
CENALED

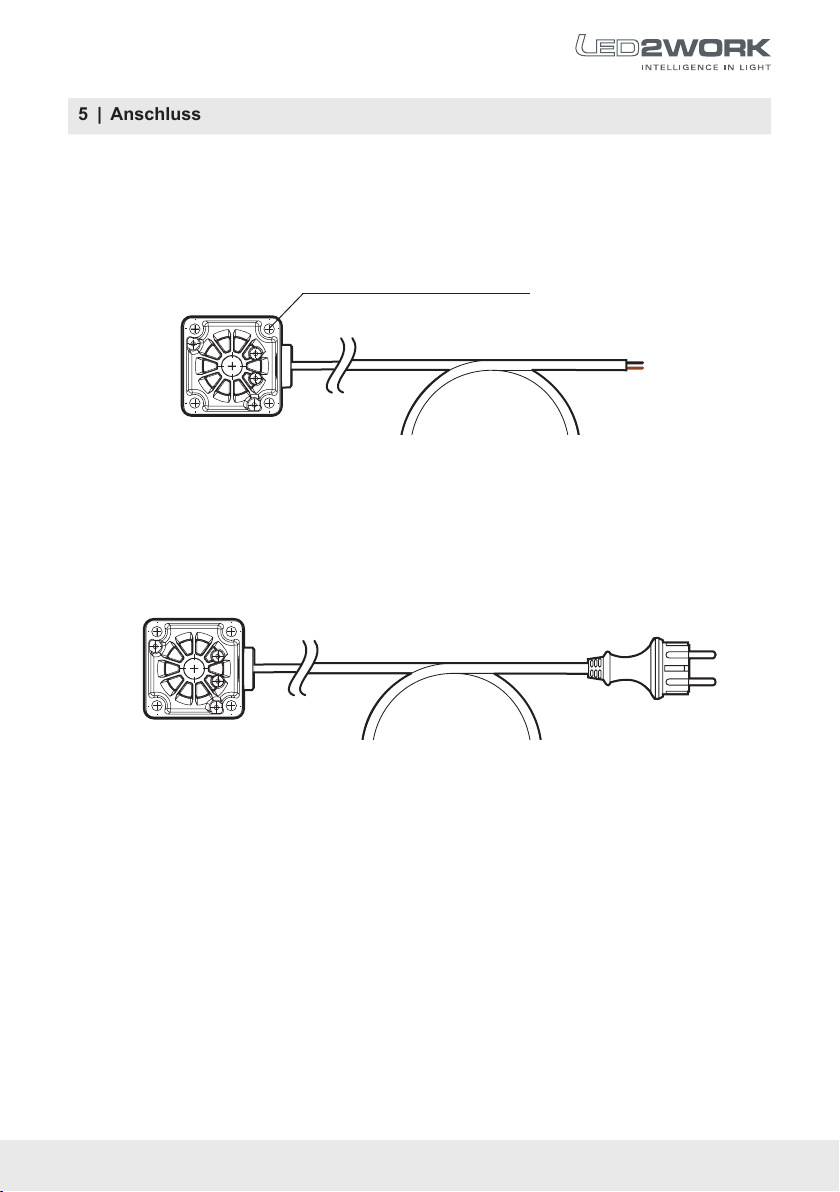

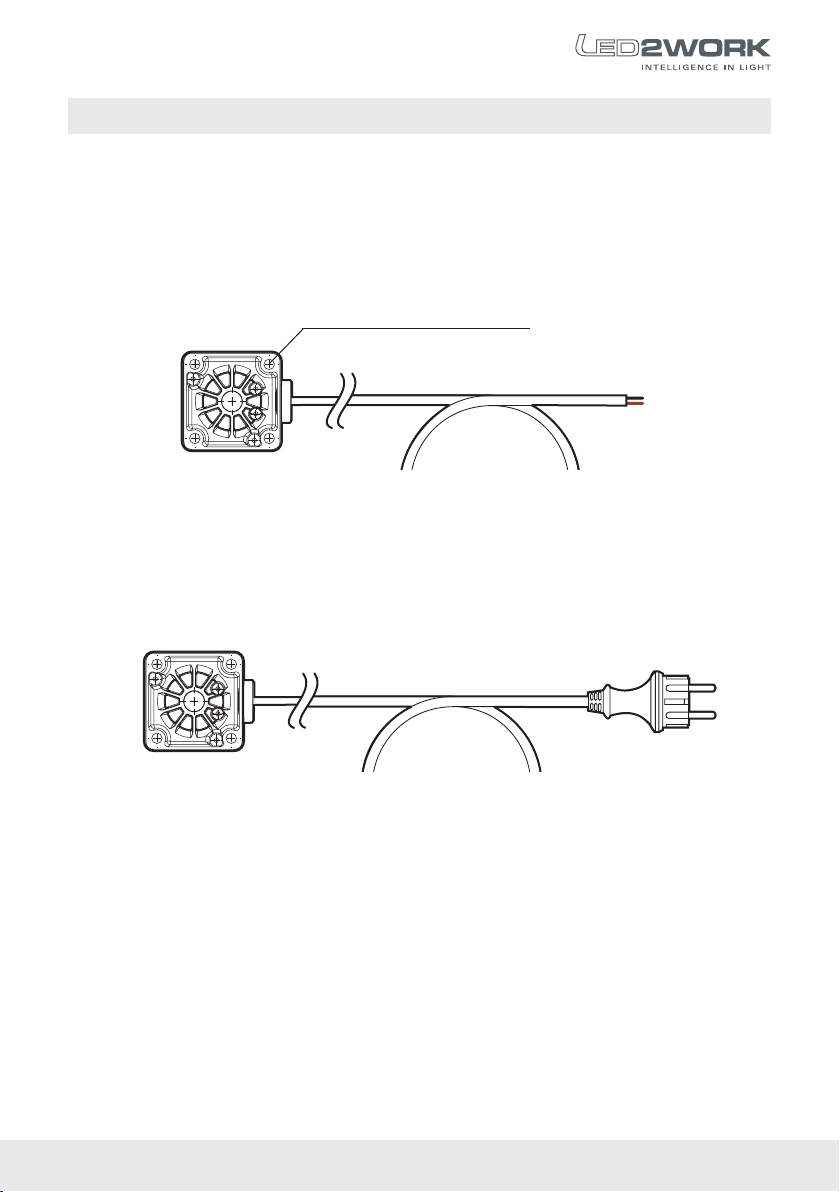

5 | Anschluss
CENALED SPOT DC - Produktnummern 121012-0x:
Die 24V DC LED-Leuchte wird mit einem vormontierten 3 m Sensorkabel, PVC ölresistent, und 2 offenen Enden zum direkten Anschluss an z.B. eine Maschinensteuerung
ausgeliefert. Für weitere Anschlussalternativen nden Sie geignetes Anschlussmaterial, Leitungen und Zubehör im Zubehörangebot von LED2WORK.
4x Befestigungsbohrungen für M6
CENALED SPOT AC - Produktnummern 121012-1x:
Die LED-Leuchte mit den Anschlusswerten 100-305V AC hat eine schwarze 3 m Gerätezuleitung H05RR mit Schutzkontaktstecker CEE7/7 für einen direkten Anschluss an
ein AC-Netz.
www.led2work.com
| 5
6 | Wartung und Pege
Die LED-Leuchte ist für Sie wartungsfrei. Nehmen Sie keine Veränderungen vor
(bis auf die in dieser Betriebsanleitung enthaltenen Informationen zur Montage). Die
Leuchte darf nicht geöffnet werden. Die in der Leuchte montierten LED-Lichtquellen
sind in spezieller Weise mit dem Leuchtengehäuse verbunden (thermische Kopplung)
und reagieren ggf. sensibel auf elektrostatische Entladungen (ESD). Darum dürfen
Reparaturen nur durch den Hersteller oder durch vom Hersteller autorisierte und qualifizierte Personen erfolgen.
Schalten Sie die Leuchte vor einer Reinigung ab und lassen Sie sie vollständig abkühlen. Reinigen Sie die Außenseite der Leuchte mit einem weichen, trockenen, sauberen
Tuch. Für die Entfernung von stärkeren Verschmutzungen können Sie das Tuch mit
Wasser anfeuchten. Verwenden Sie niemals aggressive Reinigungsmittel, da diese zu
Verfärbungen des Gehäuses führen können.
Für Schäden, die durch die Verwendung ungeeigneter Reinigungsmittel entstehen, wird keine Gewährleistung übernommen.
7 | Gewährleistung
Wir übernehmen für dieses Gerät 36 Monate vom Kaufdatum an volle Gewähr. Diese
Gewährleistung gilt für einwandfreies Arbeiten bei bestimmungsgemäßer Verwendung
und Beachtung der Betriebsanleitung.
Während der Dauer der Gewährleistung werden auftretende Mängel und Fehler am
Gerät kostenlos beseitigt, soweit sie nachweislich auf Material-, Verarbeitungs- oder
Konstruktionsfehler beruhen. Rügt der Besteller einen Sachmangel, so trägt er die Beweislast dafür, dass das Gerät bereits bei Erhalt der Ware mangelhaft war.
6 | BA CENALED . BA 12/2021
Die Gewährleistung bezieht sich nicht auf solche Mängel, die durch
Abnutzung, fahrlässigen Gebrauch oder zweckentfremdete Verwendung entstanden sind.
Weitere Ansprüche, insbesondere Ansprüche auf Ersatz von
Schäden, die nicht an der LED-Leuchte selbst entstanden sind,
sind ausgeschlossen.
CENALED
8 | Entsorgung
Die Leuchte muss gemäß den länderspezifischen Vorschriften an einem geeigneten Entsorgungspunkt zum
Recyceln von Elektro- und Elektronikgeräten entsorgt
werden. (WEEE-Nr. 32828318)
9 | Kundenbetreuung
Bei Problemen oder Fragen zu diesem Produkt kontaktieren Sie uns bitte!
Per Telefon: +49 7231 44920-00
Mo bis Do 8 Uhr bis 12 Uhr und 13 Uhr bis 16 Uhr
Fr 8 Uhr bis 12 Uhr und 13 Uhr bis 15 Uhr
Per e-mail: info@led2work.com
www.led2work.com
| 7
10 | Technische Daten
CENALED SPOT DC CENALED SPOT AC
Anschlusswerte 24 V DC ±10 % 100-305V AC ± 10%, 50-60 Hz
Schutzklasse III I
Stromstärke max. 0,35 A ~0,04 A
Leistungsaufnahme max. ~8,5 W ~9 W
Abstrahlwinkel 30° 30°
Lebensdauer LED > 60.000 h > 60.000 h
Betriebstemperatur -10... +50 °C -10... +50 °C
Anschraubsockel Höhe [B
Schutzart IP67 IP67 (Kopf), IP65 (Anschraubsockel)
Techn. Sicherheitsprüfung DIN EN 62471 DIN EN 62471
Artikel-Nr. LED-Leuchte Artikel-Nr. LED-Leuchte Länge [A]
121012-01 CENALED SPOT Flexarm DC 121012-11 CENALED SPOT Flexarm AC 500 mm
121012-02 CENALED SPOT Gelenkarm DC 121012-12 CENALED SPOT Gelenkarm AC
121012-03 CENALED SPOT Gelenkkopf DC 121012-13 CENALED SPOT Gelenkkopf AC -
]
59 mm 88 mm
350 mm (A1) / 450 mm (A2)
8 | BA CENALED . BA 12/2021
CENALED

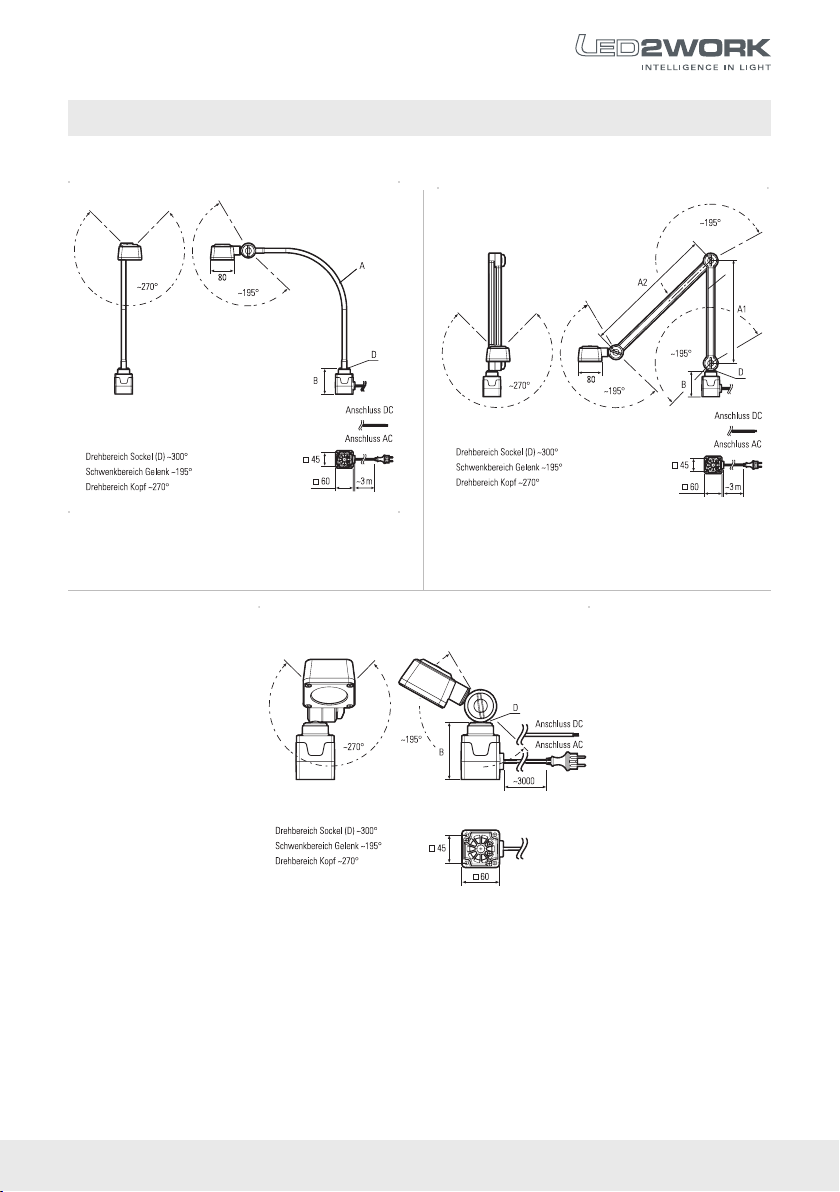

11 | Zeichnungen/Drawings
Swivel range ontop the screw-on base [D] ~300°
Swivel range joint ~195°
Rotaion range of the head ~270°
Swivel range ontop the screw-on base [D] ~300°
Swivel range joint ~195°
Rotaion range of the head ~270°
CENALED 121012-01/121012-11 CENALED 121012-02/121012-12
Swivel range ontop the screw-on base [D] ~300°
Swivel range joint ~195°
Rotaion range of the head ~270°
CENALED 121012-03/121012-13
Irrtümer und Änderungen vorbehalten. / Errors and technical changes excepted.
www.led2work.com
| 9
| Contents
1 Proper use Page 11
2 For safe operation Page 11
3 Safety information Page 12
4 Assembly/Mounting Page 12
5 Connection Page 13
6 Maintenance and Care Page 14
7 Warranty Page 14
8 Disposal Page 14
9 Customer service Page 15
10 Technical data Page 15
11 Drawings Page 9
Particulars according to the Regulation ErP 2019/2020/EU Page 16
| Structure of safety and supplementary information
Important instructions are marked with signal words or symbols in this operating manual.
Some signal words denote the degree of the potential risk of injury. Colours and the
dierent shades of grey and triangular symbols visually underline the degree of danger.
10 | BA CENALED . BA 12/2021
Indicates an imminently hazardous situation which, if not avoided,
will result in death or serious injury.
Indicates a potentially hazardous situation which, if not avoided,
could result in death or serious injury.
Indicates a potentially hazardous situation which, if not avoided,
could result in minor or slight injury.
Indicates a potentially hazardous situation which, if not avoided,
could result in property damage.
Gives you additional information for the safe and ecient use of the
product.
Refers to compliance with these operating instructions.
CE marking: conrms conformity with applicable standards and
regulations.
CENALED
1 | Proper use
The luminaire is used for illumination. The luminaire is mounting via the screw-on base.
For connection values see "Technical data".
The safety information and all other information in this manual must
be followed. Read the entire operating manual carefully before
mounting and turning on.
Keep the operating manual with the device. It must be stored and
handed over to third parties when the product is passed on.
2 | For safe operation
The operating parameters of the LED luminaire specified on the type plate must correspond to the supply parameters of the machine or of the transformer.
Under no circumstances may the luminaire be covered with cloths,
foils or similar. Object distance from the luminaire should be at
least 10 cm.
Machines can emit voltage spikes due to various factors. These
voltage spikes in the power supply via machines should be avoided: Only use regulated 24V DC switched-mode power supplies for
CENALED DC, not transformers with rectifiers, as these can give
rise to voltage spikes due to inductance.
Hot plugging should be avoided (connection of the luminaire to a power supply
which is already connected to the mains), since this can lead to the destruction of
the LED luminaire.
www.led2work.com
| 11
3 | Safety information
Installation of electrical equipment may only be carried out by qualified electricians.
Follow the five safety rules according to DIN VDE 1005.
Failure to do so may result in damage to the LED luminaire, as well
as fire or other hazards.
Danger of electric shock! Disconnect before working on the
device or load. Ensure to disconnect all circuit breakers that supply
dangerous voltages to the device or load, when doing so. Even
when the device is switched off, the load is not galvanically isolated
from the mains.
Only use the device if it is completely free of faults, and with safety
and awareness in mind.
If warnings or symbols are attached to the luminaire, they must not
be removed.
4 | Assembly/Mounting
Check the LED luminaire before installation to ensure it is complete and shows no
signs of damage. Do not use the luminaire or accessories if they are damaged, as
there is a risk of injury.
The LED luminaire comes fully assembled. The LED luminaire is attached via the srewon base and four srews M6.
Optional there is follow accessories for this luminaire:
Item no.
Permanent Holding Magnet CENALED screw-on base 220500-01
Table clamp CENALED screw-on base 220500-02
Wall angle bracket CENALED screw-on base 220500-03
12 | BA CENALED . BA 12/2021
When mounting the luminaire, make sure that the luminaire is
fastened securely and stably. If the luminaire falls down, its weight
poses a risk of injury!
CENALED
5 | Connection
CENALED SPOT DC - item numbers 121012-0x:
The direct current LED luminaire has a sensor cable of three meters, PVC oil resistent,
and two open cable ends for a direct connection to a machine control for example. For
further connection options, like cables, plugs or materials you can find in the accessories of LED2WORK.
4x Befestigungsbohrungen für M6
CENALED SPOT AC - item numbers 121012-1x:
The LED luminaire for 100-305V AC has a black H05RR supply cable of three meters
and a CEE7/7 schuko plug for direct connection to an AC mains power supply.
www.led2work.com
| 13
6 | Maintenance and Care
The LED luminaire is maintenance-free. Do not make any alterations to the luminaire
(except according to the mounting information contained in this manual). Do not open
the luminaire! The LED light sources mounted in the luminaire are connected to the
luminaire housing in a special way (thermal coupling) and may react sensitively to electrostatic discharges (ESD). That is the reason why repairs may only be carried out by
the manufacturer or by persons authorised and qualified by the manufacturer.
Turn off the light before cleaning and let it cool down completely. Clean the outside of
the luminaire with a soft, dry and clean cloth. To remove excess dirt, moisten the cloth
with water. Never use aggressive cleaning agents, as these may cause discolouration
of the housing.
No liability is assumed for damages resulting from the use of unsuitable cleaning agents.
7 | Warranty
We supply a full warranty for the product for 36 months from the date of purchase. This
warranty applies for fault-free working under proper use and in accordance with the
operating instructions.
During the warranty period defects and faults in the product will be rectified free of
charge if they are proven to be caused by material, processing or design errors. If the
purchaser complains of a material defect, he bears the burden of proof to demonstrate
that the product was already defective upon receipt.
The warranty does not extend to defects caused by wear, negligence or improper use.
Further claims, in particular claims for compensation for damage
that did not occur on the LED luminaire itself, are excluded.
8 | Disposal
14 | BA CENALED . BA 12/2021
The luminaire must be disposed of at a suitable
disposal site designated for recycling of electrical and
electronic equipment in accordance with local, national regulations. (WEEE-Nr. 32828318)
CENALED
9 | Customer service
If you have any problems or questions concerning this product, please contact us!
By phone: +49 7231 44920-00
Monday to Thursday 8 am to 12 midday and 1 pm to 4 pm
Friday 8 am to 12 midday and 1 pm to 3 pm
By email: info@led2work.com
10 | Technical data
CENALED SPOT DC CENALED SPOT AC
Connection values 24 V DC ±10 % 100-305V AC ± 10%, 50-60 Hz
Class of protection III I
Max. current 0,35 A ~0,04 A
Max. power consumption ~8,5 W ~9 W
Beam angle 30° 30°
LED lifetime > 60.000 h > 60.000 h
Operating temperature -10... +50 °C -10... +50 °C
Height srew-on base [B
System of protection IP67 IP67 (head), IP65 (screw-on base)
Technical safety inspection DIN EN 62471 DIN EN 62471
]
59 mm 88 mm
Item no. LED luminaire Item no. LED luminaire length [A]
121012-01 CENALED SPOT Flexarm
121012-02 CENALED SPOT Gelenkarm
121012-03 CENALED SPOT Gelenkkopf
(1)
LED exarm luminaire,
(2)
LED adjustable arm luminaire,
(1)
DC 121012-11 CENALED SPOT Flexarm
(2)
DC 121012-12 CENALED SPOT Gelenkarm
(3)
DC 121012-13 CENALED SPOT Gelenkkopf
(3)
LED joint head luminiare
(1)
AC 500 mm
(2)
AC
350 mm (1) / 450 mm (2)
(3)
AC -
www.led2work.com
| 15
Angaben gemäß Ökodesign-Verordnung 2019/2020/EU
Particulars according to the Regulation ErP 2019/2020/EU
Art.-Nr.
Product no.
121012-01 1
121012-02 1
121012-03 1
121012-11 1
121012-12 1
121012-13 1
Light Engine
2941-5040-00-LE-55x55
(Energy-Related Products)
Es handelt sich bei 2941-5040-00-LE-55x55 um eine Lichtquelle der Energieefezienzklasse C
2941-5040-00-LE-55x55 is a light source with energy efciency class C
Standby-Leistung im angeschlossenen Zustand
Standby power in connected condition
Art.-Nr.
Product no.
121012-01 < 0,1
121012-02 < 0,1
121012-03 < 0,1
PSB in W
Standby-Leistung mit integriertem Netzteil
Standby power with integrated PSU
Art.-Nr.
Product no.
121012-11 < 0,3
121012-12 < 0,3
121012-13 < 0,3
PSB in W
Irrtümer und Änderungen vorbehalten. / Errors and technical changes excepted.
LED2WORK GmbH
Stuttgarter Str. 13 A
75179 Pforzheim | Germany
T +49 7231 44920 -00
info@led2work.com
www.led2work.com
nur CENALED DC
CENALED DC only
Leuchte gefertigt am / Date of production _________________________
© LED2WORK GmbH BA 12/2021 . 8960-2011-00-000 . BA CENALED
Loading...
