Page 1
cm
100
0 20 40 60 80 100

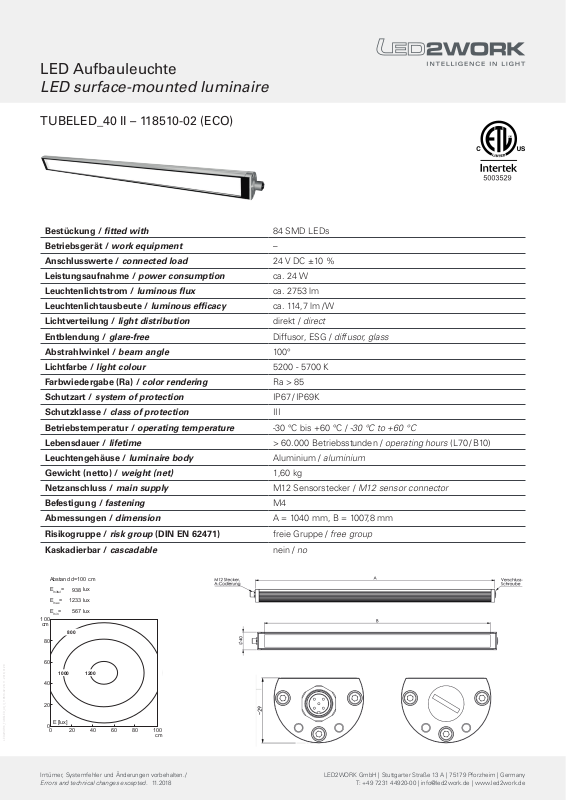

LED Aufbauleuchte
LED surface-mounted luminaire
TUBELED_40 II – 118510-02 (ECO)
Bestückung / fitted with
Betriebsgerät / work equipment
Anschlusswerte / connected load
Leistungsaufnahme / power consumption
Leuchtenlichtstrom / luminous flux
Leuchtenlichtausbeute / luminous efficacy
Lichtverteilung / light distribution
Entblendung / glare-free
Abstrahlwinkel / beam angle
Lichtfarbe / light colour
Farbwiedergabe (Ra) / color rendering
Schutzart / system of protection
Schutzklasse / class of protection
Betriebstemperatur / operating temperature
Lebensdauer / lifetime
Leuchtengehäuse / luminaire body
Gewicht (netto) / weight (net)
Netzanschluss / main supply
Befestigung / fastening
Abmessungen / dimension
Risikogruppe / risk group (DIN EN 62471)
Kaskadierbar / cascadable
84 SMD LEDs
–
24 V DC ±10 %
ca. 24 W
ca. 2753 lm
ca. 114,7 lm / W
direkt / direct
Diffusor, ESG / diffusor, glass
100°
5200 - 5700 K
Ra > 85
IP67 / IP69K
III
-30 °C bis +60 °C / -30 °C to +60 °C
> 60.000 Betriebsstunden / operating hours (L70 / B10)
Aluminium / aluminium
1,60 kg
M12 Sensorstecker / M12 sensor connector
M4
A = 1040 mm, B = 1007,8 mm
freie Gruppe / free group
nein / no
Abstand d=100 cm
lux
=
E
938
mittel
1233
lux
=
E
max
567
lux
=
E
min
cm
800
80
60
1000
LED2WORK_TUBELED_40_II_118510-02: 26. 11. 2018, 01:28
40
20
E [lux]
0
Irrtümer, Systemfehler und Änderungen vorbehalten. /
Errors and technical changes excepted.
1200
11.2018
LED2WORK GmbH | Stuttgarter Straße 13 A | 75179 Pforzheim | Germany
T: +49 7231 44920-00 | [email protected] | www.led2work.de
