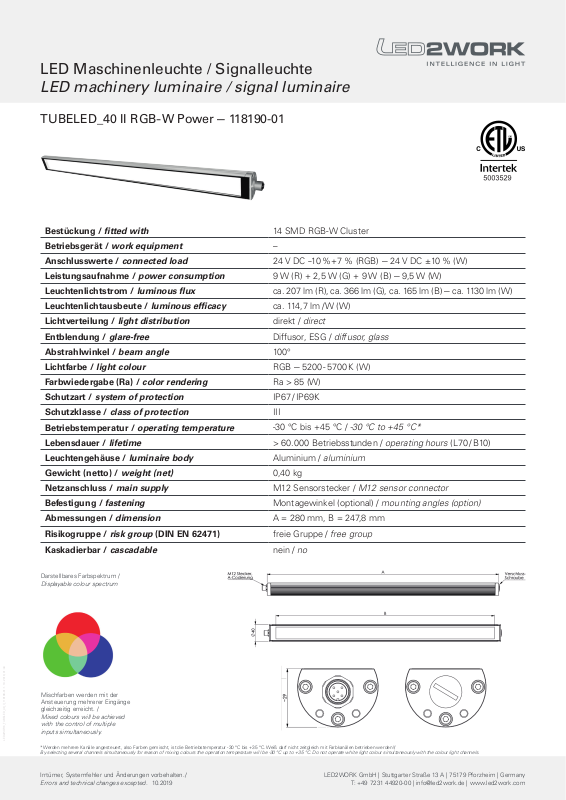

LED Maschinenleuchte / Signalleuchte
LED machinery luminaire / signal luminaire
TUBELED_40 II RGB-W Power – 118190-01
Bestückung / fitted with
Betriebsgerät / work equipment
Anschlusswerte / connected load
Leistungsaufnahme / power consumption
Leuchtenlichtstrom / luminous flux
Leuchtenlichtausbeute / luminous efficacy
Lichtverteilung / light distribution
Entblendung / glare-free
Abstrahlwinkel / beam angle
Lichtfarbe / light colour
Farbwiedergabe (Ra) / color rendering
Schutzart / system of protection
Schutzklasse / class of protection
Betriebstemperatur / operating temperature
Lebensdauer / lifetime
Leuchtengehäuse / luminaire body
Gewicht (netto) / weight (net)
Netzanschluss / main supply
Befestigung / fastening
Abmessungen / dimension
Risikogruppe / risk group (DIN EN 62471)
Kaskadierbar / cascadable
14 SMD RGB-W Cluster
–
-
24 V DC
10 %+7 % (RGB) – 24 V DC ±10 % (W)
9 W (R) + 2,5 W (G) + 9 W (B)
ca. 207 lm (R), ca. 366 lm (G), ca. 165 lm (B)
ca. 114,7 lm / W (W)
direkt / direct
Diffusor, ESG / diffusor, glass
100°
–
5200 - 5700 K (W)
RGB
Ra > 85 (W)
IP67 / IP69K
III
-30 °C bis +45 °C / -30 °C to +45 °C*
> 60.000 Betriebsstunden / operating hours (L70 / B10)
Aluminium / aluminium
0,40 kg
M12 Sensorstecker / M12 sensor connector
Montagewinkel (optional) / mounting angles (option)
A = 280 mm, B = 247,8 mm
freie Gruppe / free group
nein / no
–
9,5 W (W)
–
ca. 1130 lm (W)
Darstellbares Farbspektrum /
Displayable colour spectrum
Mischfarben werden mit der
Ansteuerung mehrerer Eingänge
gleichzeitig erreicht. /
Mixed colours will be achieved
with the control of multiple
LED2WORK_TUBELED_40_II_118190-01: 1. 10. 2019, 01:44
inputs simultaneously.
*Werden mehrere Kanäle angesteuert, also Farben gemischt, ist die Betriebstemperatur -30 °C bis +35 °C. Weiß darf nicht zeitgleich mit Farbkanälen betrieben werden!/
By selecting several channels simultaneously for reason of mixing colours the operation temperature will be -30 °C up to +35 °C. Do not operate white light colour simultaneously with the colour light channels.
Irrtümer, Systemfehler und Änderungen vorbehalten. /
Errors and technical changes excepted.
10.2019
LED2WORK GmbH | Stuttgarter Straße 13 A | 75179 Pforzheim | Germany
T: +49 7231 44920-00 | [email protected] | www.led2work.com
