INDUSTRIEBELEUCHTUNG
INDUSTRIAL LIGHTING
ÉCLAIRAGE INDUSTRIEL
ILUMINACIÓN INDUSTRIAL
ILLUMINAZIONE INDUSTRIALE
INROLED_70 DC
DE
Betriebsanleitung | LED-Rohrleuchte 24V DC
EN
Operating Instructions | LED tube luminaire 24V DC
FR
Manuel d’utilisation | Luminaire tubulaire LED 24V DC
ES
Manual de instrucciones | Luminaria LED de tubo 24V DC
IT
Istruzioni per l’uso | Lampada a LED tubolare 24V DC
/ 2014 / 35 / EU BA 03/2022

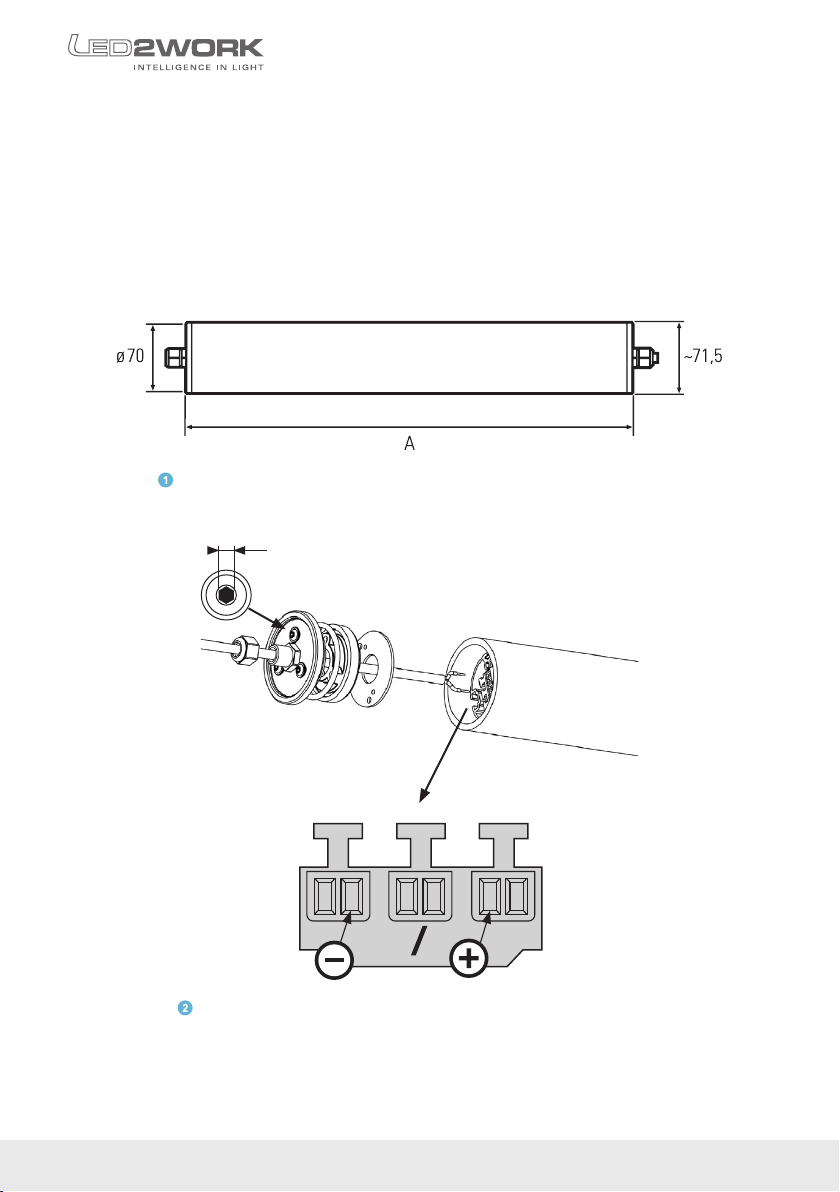

| Zeichnungen
| Drawings
| Schémas
| Dibujos
| Disegni
1
INROLED_70 DC
3 mm
3 x
2
WAGO
2 | BA INROLED_70 24V DC . BA 03/20 22
Irrtü mer und Änder ungen vorb ehalten. | Errors and t echnical ch anges excep ted. | Sous ré serve d’er reurs et de mo dication s. | Sujeto a cam bios y errore s. | Tutte le mod iche o even tuali errori r iservat i.
BA INROLED_70 24V DC
DEUTSCH
Inhalt
1 | Bestimmungsgemäße Verwendung 3
2 | Zum sicheren Betrieb 4
3 | Sicherheitshinweise 4
4 | Montage/Befestigung 5
5 | Anschluss 5
6 | Wartung und Pege 6
7 | Gewährleistung 6
8 | Entsorgung 6
9 | Kundenbetreuung 6
10 | Technische Daten 7
Angaben gemäß Ökodesign-Verordnung 2019/2020/EU 28
| Struktur der Sicherheits- und ergänzenden Hinweise
In dieser Betriebsanleitung sind wichtige Hinweise mit Signalwörtern oder Symbolen gekennzeichnet. Einige Signalwörter bezeichnen die Abstufung einer möglichen Verletzungsgefahr. Farben und die unterschiedlichen Grauabstufungen
und Dreiecksymbole unterstreichen den Gefährdungsgrad optisch.
zeigt eine unmittelbar gefährliche Situation an,
die, wenn nicht vermieden, zum Tod oder ernster Verletzung führt.
zeigt eine potenziell gefährliche Situation an,
die, wenn nicht vermieden, zum Tod oder ernster Verletzung führen kann.
zeigt eine potenziell gefährliche Situation an,
die, wenn nicht vermieden, zu geringfügiger oder leichter Verletzung führen kann.
zeigt eine potenziell gefährliche Situation an,
die, wenn nicht vermieden, zu Sachschäden führen kann.
gibt Ihnen zusätzliche Informationen für die sichere
und efziente Verwendung des Produkts.
verweist auf die Einhaltung dieser Betriebsanleitung.
CE-Kennzeichnung: bestätigt die Konformität mit den geltenden Normen
1 | Bestimmungsgemäße Verwendung
Die Leuchte dient zur Beleuchtung und ist für den Dauerbetrieb geeignet. Anschlusswerte siehe Leuchtenetikett und/oder
„Technische Daten“.
und Rechtsvorschriften. ETL-Sicherheitsprüfsiegel für Nordamerika: Nachweis für Einhaltung von Normen in USA und Kanada: z.B. UL, CSA, NEC, NFPA, NSF, ANSI und NOM.
Die Sicherheitshinweise sowie alle anderen Informationen dieser Betriebsanleitung sind
unbedingt zu befolgen. Lesen Sie sich die gesamte Betriebsanleitung vor der Montage
und Inbetriebnahme aufmerksam durch.
www.led2work.com | shop.led2work.com
| 3
2 | Zum sicheren Betrieb
Die auf dem Typenschild angegebenen Betriebsparameter der LED-Leuchte müssen mit den Versorgungsparametern der
Maschine bzw. des Schaltnetzteils übereinstimmen.
Betreiben Sie die Leuchte nur im befestigten Zustand.
Die Leuchte darf keinesfalls mit Tüchern, Folien o.ä. abgedeckt werden. Objektabstand
von der Lichtaustrittsäche mindestens 10 cm.
Maschinen können durch verschiedene Einüsse Spannungsspitzen abgeben. Diese Spannungsspitzen bei der Stromversorgung über Maschinen sind zu vermeiden: Verwenden Sie
ausschließlich geregelte 24V DC Schaltnetzteile, keine Trafos mit Gleichrichter, da diese
durch Induktivitäten Spannungsspitzen abgeben können.
Hot Plugging ist zu vermeiden (Anschluss der Leuchte an ein Netzteil, welches bereits am
Netz angeschlossenen ist), da dieses zur Zerstörung der LED-Leuchte führen kann.
LED-Leuchtmittel reagieren bei falscher Auswahl der nötigen Netzteile empndlich auf
hohe Spannungs-Transienten. Wählen Sie eine ihrer Stör-Umgebung angepasste Versorgungslösung.
Bei Leuchten ohne Erdung und leitendem Gehäuse mit einer SELV-Versorgung (Schutzklasse III) kann es bei Berührung zu geringen Ableitströmen kommen. Dieser Strom ist laut
DIN VDE 0701 – 0702 auf maximal 0,5 mA zu begrenzen. Alle entsprechenden Produkte
der LED2WORK GmbH. unterschreiten diese Vorgabe deutlich.
3 | Sicherheitshinweise
Die Installation elektrischer Geräte darf nur durch Elektrofachkräfte erfolgen.
Befolgen Sie die fünf Sicherheitsregeln nach DIN VDE 1005! Bei Nichtbeachten
können Schäden an der LED-Leuchte, Brand oder andere Gefahren entstehen.
Gefahr durch elektrischen Schlag!
Vor Arbeiten an Gerät oder Last freischalten. Dabei alle Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder Last liefern. Auch bei nur ausgeschaltetem Gerät ist die Last nicht galvanisch vom Netz getrennt.
Verwenden Sie das Gerät nur in technisch einwandfreiem Zustand, sicherheits- und
gefahrenbewusst. Sind Warnhinweise bzw. -symbole auf der Leuchte angebracht, dürfen
diese nicht entfernt werden.
4 | BA INROLED_70 24V DC . BA 03/20 22
Irrtü mer und Änder ungen vorb ehalten. | Errors and t echnical ch anges excep ted. | Sous ré serve d’er reurs et de mo dication s. | Sujeto a cam bios y errore s. | Tutte le mod iche o even tuali errori r iservat i.
BA INROLED_70 24V DC
4 | Montage/Befestigung
Die LED-Leuchte vor der Installation auf Vollständigkeit und eventuelle Schäden überprüfen. Leuchte oder Zubehör nicht
benutzen, wenn diese beschädigt sind, da Verletzungsgefahr besteht.
Die LED-Leuchte wird vollständig montiert ausgeliefert. Optional sind folgende Befestigungsteile erhältlich:
Best.-Nr.
INROLED_70 Leuchtenhalter, Aluminium, 1 Paar 210200-02
Bei Befestigung der Leuchte ist darauf zu achten, dass die Leuchte sicher und stabil
befestigt wird. Beim Herunterfallen der Leuchte besteht auf Grund des Eigengewichts
Verletzungsgefahr!

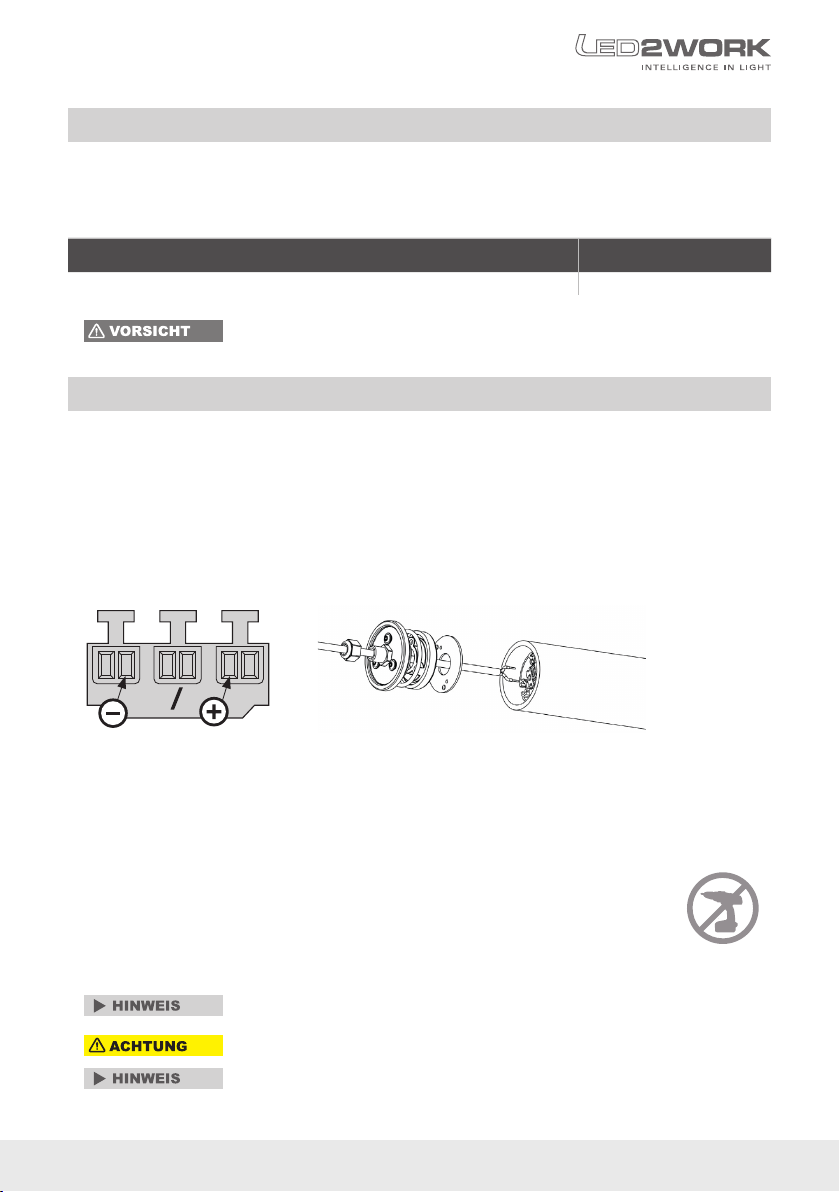

5 | Anschluss
Geeignetes Anschlussmaterial, Leitungen und Zubehör nden Sie im Zubehörangebot von LED2WORK.
Angeschlossen wird die Leuchte ausgehend von einem 24V DC Netzteil mit einer geeigneten Zuleitung über die Kabelverschraubung. Die Versorgungszuleitung wird über eine Einführung und eine innenliegende WAGO Klemme an der
Leuchte angeschlossen.
Der Anschluss der Leuchte darf nur von einer ausgebildeten Elektrofachkraft durchgeführt werden!
Anschlussklemme Eingang:
1. Kunststoff-Mutter der Kabelverschraubung an der Anschlussseite lösen und eventuell ganz abnehmen.
2. Nach dem Lösen der 3 Schrauben auf der Anschlussseite der Leuchte kann der Enddeckel mit der Kabelverschraubung abgenommen werden.
3. Versorgungszuleitung mit offenen Enden zuerst durch die Mutter, dann durch die Kabeleinführung einführen.
4. Litzen der offenen Enden gemäß Zeichnung der WAGO-Anschlussklemme anschließen.
5. Nach dem ordnungsgemäßen Anschluss wird der Enddeckel wieder aufgesetzt und verschraubt.
Wichtig dabei ist, dass auf einen richtigen Sitz der Dichtung geachtet wird und die
Schrauben nur handfest angezogen werden! Keinen Akkuschrauber verwenden!
Durchgangsverdrahtung (Kaskadierung): Mit Durchgangsverdrahtung (kaskadierbar)
können Sie mehrere Leuchten, die dafür vorgesehen sind, elektrisch verketten.
Kaskadierung: Die Gesamtstromaufnahme darf 4ADC bei ta max. +40°C
Die Leuchte verfügt über keinen eigenen Schalter, da sie üblicherweise über externe
Schalter von Maschinen oder Anlagen geschaltet wird.
www.led2work.com | shop.led2work.com
| 5
6 | Wartung und Pege
Die LED-Leuchte ist für Sie wartungsfrei. Nehmen Sie keine Veränderungen vor (bis auf die in dieser Betriebsanleitung
enthaltenen Informationen zur Montage).
Die Leuchte darf nicht geöffnet werden.
Die in der Leuchte montierten LED-Lichtquellen sind in spezieller Weise mit dem Leuchtengehäuse verbunden (thermische Kopplung) und reagieren ggf. sensibel auf elektrostatische Entladungen (ESD). Unsachgemäßer Austausch der
Leuchtmittel kann zu Beeinträchtigung der Dichtigkeit der Leuchte führen. Aus diesen Gründen dürfen Reparaturen
nur durch den Hersteller oder durch vom Hersteller autorisierte und qualizierte Personen erfolgen.
Schalten Sie die Leuchte vor einer Reinigung ab und lassen Sie sie vollständig abkühlen. Reinigen Sie die Außenseite
der Leuchte mit einem weichen, trockenen, sauberen Tuch. Für die Entfernung von stärkeren Verschmutzungen können
Sie das Tuch mit Wasser anfeuchten. Verwenden Sie niemals aggressive Reinigungsmittel, da diese zu Verfärbungen des
Gehäuses führen können.
Für Schäden, die durch die Verwendung ungeeigneter Reinigungsmittel entstehen, wird
keine Gewährleistung übernommen.
7 | Gewährleistung
Wir übernehmen für dieses Gerät 36 Monate vom Kaufdatum an volle Gewähr. Diese Gewährleistung gilt für einwandfreies Arbeiten bei bestimmungsgemäßer Verwendung und Beachtung der Betriebsanleitung.
Während der Dauer der Gewährleistung werden auftretende Mängel und Fehler am Gerät kostenlos beseitigt, soweit sie
nachweislich auf Material-, Verarbeitungs- oder Konstruktionsfehler beruhen. Rügt der Besteller einen Sachmangel, so
trägt er die Beweislast dafür, dass das Gerät bereits bei Erhalt der Ware mangelhaft war.
Die Gewährleistung bezieht sich nicht auf solche Mängel, die durch Abnutzung, fahrlässigen Gebrauch oder zweckentfremdete Verwendung entstanden sind.
Weitere Ansprüche, insbesondere Ansprüche auf Ersatz von Schäden, die nicht an der
LED-Leuchte selbst entstanden sind, sind ausgeschlossen.
8 | Entsorgung
Die Leuchte muss gemäß den länderspezischen Vorschriften an einem
geeigneten Entsorgungspunkt zum Recyceln von Elektro- und Elektronikgeräten entsorgt werden. (WEEE-Nr. 32828318)
9 | Kundenbetreuung
Bei Problemen oder Fragen zu diesem Produkt kontaktieren Sie uns bitte!
Per Telefon: +49 7231 44920-00
Montag bis Donnerstag: 8:00 Uhr bis 12:00 Uhr und 13:00 Uhr bis 16:30 Uhr
Freitag: 8:00 Uhr bis 12:00 Uhr und 13:00 Uhr bis 15:00 Uhr
Per e-mail: info@led2work.com
6 | BA INROLED_70 24V DC . BA 03/20 22
Irrtü mer und Änder ungen vorb ehalten. | Errors and t echnical ch anges excep ted. | Sous ré serve d’er reurs et de mo dication s. | Sujeto a cam bios y errore s. | Tutte le mod iche o even tuali errori r iservat i.
BA INROLED_70 24V DC
10 | Technische Daten
Anschlusswerte 24V DC ±10 %
Schutzklasse III
Abstrahlwinkel (Optik) 125°
Lebensdauer LED > 60.000 h (L80/B10)
Betriebstemperatur -10… +45°C
Schutzart IP67/IP69K
Techn. Sicherheitsprüfung DIN EN 62471
Lichtfarbe 5200-5700K
Farbwiedergabe R
≥ 85
a
LED-Leuchte Art.-Nr. Länge A
INROLED_70 DC ECO Borosilikatschutzrohr 115010-01 354 mm 0,33 A ~8 W
INROLED_70 DC ECO Borosilikatschutzrohr 115110-01 513 mm 0,50 A ~12 W
INROLED_70 DC ECO Borosilikatschutzrohr 115210-01 650 mm 0,54 A ~13 W
INROLED_70 DC ECO Borosilikatschutzrohr 115310-01 921 mm 0,83 A ~20 W
INROLED_70 DC ECO Borosilikatschutzrohr 115410-01 1214 mm 1,0 A ~24 W
LED-Leuchte Art.-Nr. Länge A
INROLED_70 DC ECO Polycarbonat Schutzrohr 115010-03 354 mm 0,33 A ~8 W
INROLED_70 DC ECO Polycarbonat Schutzrohr 115110-03 513 mm 0,50 A ~12 W
INROLED_70 DC ECO Polycarbonat Schutzrohr 115210-03 650 mm 0,54 A ~13 W
INROLED_70 DC ECO Polycarbonat Schutzrohr 115310-03 921 mm 0,83 A ~20 W
INROLED_70 DC ECO Polycarbonat Schutzrohr 115410-03 1214 mm 1,0 A ~24 W
Stromstärke
max.
Stromstärke
max.
Leistungsaufn.
max.
Leistungsaufn.
max.
www.led2work.com | shop.led2work.com
| 7
ENGLISH
Contents
1 | Proper use 8
2 | For safe operation 9
3 | Safety information 9
4 | Assembly/mounting 9
5 | Connection 10
6 | Maintenance and Care 11
7 | Warranty 11
8 | Disposal 11
9 | Customer service 11
10 | Technical data 12
Particulars according to the Regulation ErP 2019/2020/EU 28
| Structure of safety and supplementary information
Important instructions are marked with signal words or symbols in this operating manual. Some signal words denote
the degree of the potential risk of injury. Colours and the different shades of grey and triangular symbols visually
underline the degree of danger.
Indicates an imminently hazardous situation which, if not avoided,
will result in death or serious injury.
Indicates a potentially hazardous situation which, if not avoided,
could result in death or serious injury.
Indicates a potentially hazardous situation which, if not avoided,
could result in minor or slight injury.
Indicates a potentially hazardous situation which, if not avoided,
could result in property damage.
Gives you additional information for the safe and efcient use of the product.
Refers to compliance with these operating instructions.
CE marking: conrms conformity with applicable standards and regulations. ETL-safety
test seal for North America: Proof of compliance with standards in the USA and Canada:
e.g. UL, CSA, NEC, NFPA, NSF, ANSI and NOM.
1 | Proper use
The luminaire is used for illumination. A continuous operation is admissible. For connection values, see luminaire label
and/or "Technical data".
The safety information and all other information in this manual must be followed. Read
the entire operating manual carefully before mounting and turning on.
8 | BA INROLED_70 24V DC . BA 03/20 22
Irrtü mer und Änder ungen vorb ehalten. | Errors and t echnical ch anges excep ted. | Sous ré serve d’er reurs et de mo dication s. | Sujeto a cam bios y errore s. | Tutte le mod iche o even tuali errori r iservat i.
BA INROLED_70 24V DC
2 | For safe operation
The operating parameters of the LED luminaire specied on the type plate must correspond to the supply parameters of
the machine or of the switched-mode power supply.
Operate the luminaire only in a mounted status.
Under no circumstances may the luminaire be covered with cloths, foils or similar. Object
distance the light-emitting surface should be at least 10 cm.
Machines can emit voltage spikes due to various factors. These voltage spikes in the
power supply via machines should be avoided: Only use regulated 24V DC switched-mode
power supplies, not transformers with rectiers, as these can give rise to voltage spikes
due to inductance.
Hot plugging should be avoided (connection of the luminaire to a power supply which is
already connected to the mains), since this can lead to the destruction of the LED luminaire.
LED luminaires react sensitively to high voltage transients if the necessary PSU are
incorrectly selected. Choose a power supply solution that is adapted to your interference
environment.
Luminaires without grounding and with conductive housing supplied via safety extra low
voltage (SELV – protection class III), smallest discharge currents may occur when contact
is made. According to DIN VDE 0701 – 0702, this discharge current must be limited to a
maximum of 0.5 mA. All corresponding products from LED2WORK GmbH fall signicantly
below this specication.
3 | Safety information
Installation of electrical equipment may only be carried out by qualied electricians.
Follow the ve safety rules according to DIN VDE 1005. Failure to do so may result
in damage to the LED luminaire, as well as re or other hazards.
Danger of electric shock!
Disconnect before working on the device or load. Ensure to disconnect all circuit breakers
that supply dangerous voltages to the device or load, when doing so. Even when the
device is switched off, the load is not galvanically isolated from the mains.
Only use the device if it is completely free of faults, and with safety and awareness in
mind. If warnings or symbols are attached to the luminaire, they must not be removed.
4 | Assembly / Mounting
Check the LED luminaire before installation to ensure it is complete and shows no signs of damage. Do not use the
luminaire or accessories if they are damaged, as there is a risk of injury.
The LED luminaire comes fully assembled. As option there are this mounting accessories:
Product no.
INROLED_70 luminaire holder, aluminium, pair 210200-02
When mounting the luminaire, make sure that the luminaire is fastened securely and
stably. If the luminaire falls down, its weight poses a risk of injury!
www.led2work.com | shop.led2work.com
| 9
5 | Connection
Suitable connection material, cables and accessories can be found in the accessory range of LED2WORK.
The luminaire has to connected via a suitable cable through the end cover with cable gland. The supply cable is connected to the luminaire via a cable connection and a WAGO terminal.
Connection of the light may only be carried by a qualied electrician!

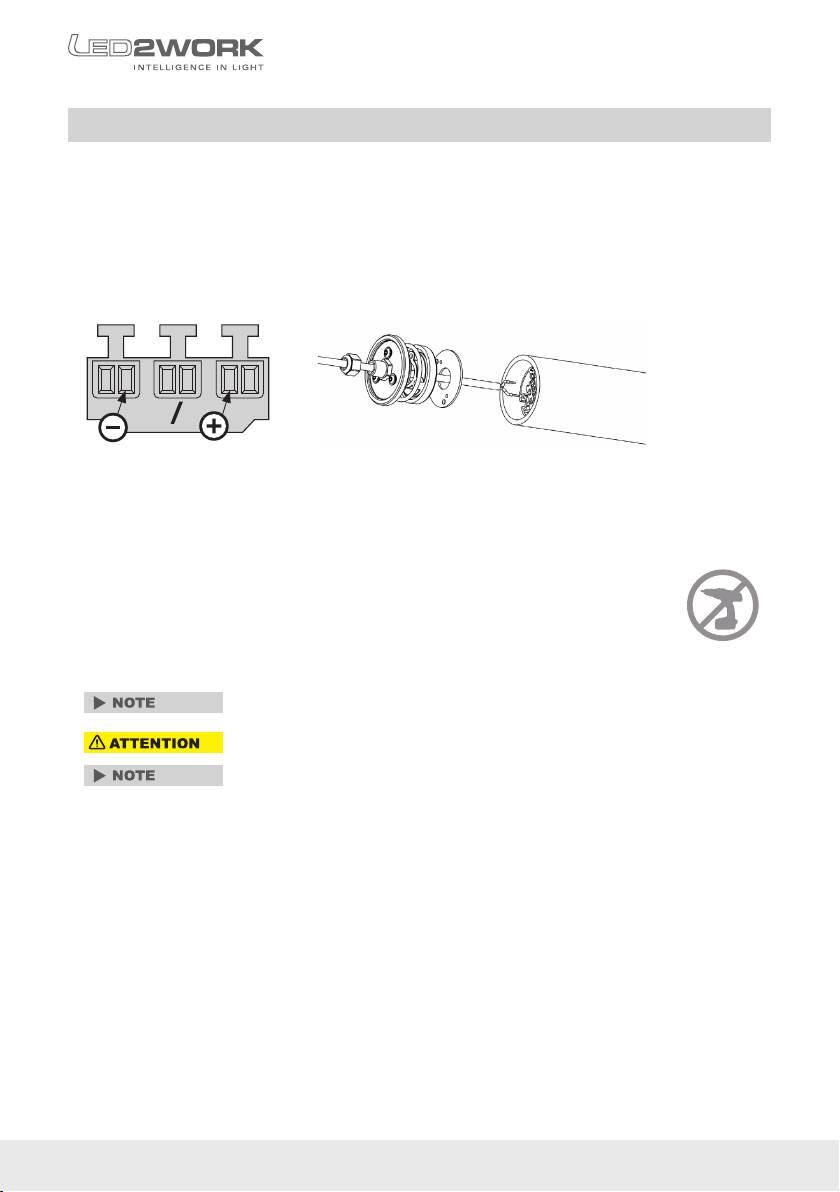

WAGO connection terminal input:
1. Undo plastic nut of cable connection.
2. After undo the 3 screws of the connection side of luminaire, you can take off the end cover with the cable connection.
3. Insert the connection cable with the open ends.
4. Install cable end according to the dra-wing of this WAGO terminal.
5. After the correct installation, put on the end cover and screw it together again. Pay attention
of a correct seat of the seal and tight the srews handtight only! Do not use an electric
screwdriver!
Through-wiring (cascadable): Via through-wiring (cascadable) allows the electrical
connection of several luminaires provided for this purpose.
Cascadable: The total current consumption must not exceed 4A DC at ta +40°C max.
The luminaire is not equipped with a ON/OFF switch. Usually you switch the luminaire ON
or OFF via external switches of machines or systems.
10 | BA INROLED_70 24V DC . BA 03/202 2
Irrtü mer und Änder ungen vorb ehalten. | Errors and t echnical ch anges excep ted. | Sous ré serve d’er reurs et de mo dication s. | Sujeto a cam bios y errore s. | Tutte le mod iche o even tuali errori r iservat i.
BA INROLED_70 24V DC
6 | Maintenance and Care
The LED luminaire is maintenance-free. Do not make any alterations to the luminaire (except according to the mounting
information contained in this manual).
Do not open the luminaire!
The LED light sources mounted in the luminaire are connected to the luminaire housing in a special way (thermal
coupling) and may react sensitively to electrostatic discharges (ESD). Improper replacement of the illuminant or other
components may impair the tightness of the luminaire. That is the reason why repairs may only be carried out by the
manufacturer or by persons authorised and qualied by the manufacturer.
Turn off the light before cleaning and let it cool down completely. Clean the outside of the luminaire with a soft, dry and
clean cloth. To remove excess dirt, moisten the cloth with water. Never use aggressive cleaning agents, as these may
cause discolouration of the housing.
No liability is assumed for damages resulting from the use of unsuitable cleaning agents.
7 | Warranty
We supply a full warranty for the product for 36 months from the date of purchase. This warranty applies for fault-free
working under proper use and in accordance with the operating instructions.
During the warranty period defects and faults in the product will be rectied free of charge if they are proven to be
caused by material, processing or design errors. If the purchaser complains of a material defect, he bears the burden of
proof to demonstrate that the product was already defective upon receipt.
The warranty does not extend to defects caused by wear, negligence or improper use.
Further claims, in particular claims for compensation for damage that did not occur on the
LED luminaire itself, are excluded.
8 | Disposal
The luminaire must be disposed of at a suitable disposal site designated
for recycling of electrical and electronic equipment in accordance with
local, national regulations. (WEEE-Nr. 32828318)
9 | Customer service
If you have any problems or questions concerning this product, please contact us!
By phone: +49 7231 44920-00
Monday to Thursday 8 am to 12 midday and 1 pm to 4:30 pm
Friday 8 am to 12 midday and 1 pm to 3 pm
By email: info@led2work.com
www.led2work.com | shop.led2work.com
| 11
10 | Technical data
Connection values 24V DC ±10 %
Class of protection III
Beam angle (optics) 125°
LED lifetime > 60.000 h (L80/B10)
Operating temperature -10… +45°C
System of protection IP67/IP69K
Technical safety inspection DIN EN 62471
Light colour 5200-5700K
Colour rendering R
≥ 85
a
LED luminaire Product no. Length A Max. current
INROLED_70 DC ECO borosoilicate glass* 115010-01 354 mm 0,33 A ~8 W
INROLED_70 DC ECO borosoilicate glass* 115110-01 513 mm 0,50 A ~12 W
INROLED_70 DC ECO borosoilicate glass* 115210-01 650 mm 0,54 A ~13 W
INROLED_70 DC ECO borosoilicate glass* 115310-01 921 mm 0,83 A ~20 W
INROLED_70 DC ECO borosoilicate glass* 115410-01 1214 mm 1,0 A ~24 W
* protective tube made of borosoilicate glass
LED luminaire Product no. Length A Max. current
INROLED_70 DC ECO PC* 115010-03 354 mm 0,33 A ~8 W
INROLED_70 DC ECO PC* 115110-03 513 mm 0,50 A ~12 W
INROLED_70 DC ECO PC* 115210-03 650 mm 0,54 A ~13 W
INROLED_70 DC ECO PC* 115310-03 921 mm 0,83 A ~20 W
INROLED_70 DC ECO PC* 115410-03 1214 mm 1,0 A ~24 W
* Polycarbonate protective tube
Max. power
consumption
Max. power
consumption
12 | BA INROLED_70 24V DC . BA 03/202 2
Irrtü mer und Änder ungen vorb ehalten. | Errors and t echnical ch anges excep ted. | Sous ré serve d’er reurs et de mo dication s. | Sujeto a cam bios y errore s. | Tutte le mod iche o even tuali errori r iservat i.
BA INROLED_70 24V DC
FRANÇAIS
Sommaire
1 | Utilisation conforme 13
2 | Pour un fonctionnement sûr 14
3 | Consignes de sécurité 14
4 | Montage/xation 14
5 | Raccordement 15
6 | Maintenance et entretien 16
7 | Garantie 16
8 | Mise au rebut 16
9 | Service clientèle 16
10 | Caractéristiques techniques 17
Informations conformes au Règlement 2019/2020/UE établissant les exigences
d'écoconception
| Structure des consignes de sécurité et conseils complémentaires
Le présent manuel d’utilisation contient des consignes importantes repérées par des mentions d'avertissement ou des
symboles. Certaines mentions d'avertissement désignent la catégorie d’un risque de blessure possible. Les couleurs
et les différentes nuances de gris ainsi que les symboles triangulaires soulignent visuellement le niveau de risque.
indique une situation de danger immédiat qui, si elle n’est pas évitée,
entraîne la mort ou des blessures graves.
indique une situation potentiellement dangereuse qui, si elle n’est pas évitée,
est susceptible d'entraîner la mort ou des blessures graves.
indique une situation potentiellement dangereuse qui, si elle n’est pas évitée,
est susceptible d'entraîner des blessures mineures ou légères.
indique une situation potentiellement dangereuse qui, si elle n’est pas évitée,
est susceptible de provoquer des dégâts matériels.
vous donne des informations supplémentaires pour l’utilisation sûre
et efcace du produit.
28
fait référence au respect du présent manuel d’utilisation.
marquage CE : atteste la conformité avec les normes et les dispositions légales en vigueur.
1 | Utilisation conforme
Le luminaire sert à l’éclairage et est adapté pour un fonctionnement continu. Valeurs de raccordement, cf. voir l'étiquette
du luminaire et/ou « Caractéristiques techniques ».
Sceau de test de sécurité ETL pour l'Amérique du Nord : Preuve de conformité aux normes en
vigueur aux États-Unis et au Canada : par exemple, UL, CSA, NEC, NFPA, NSF, ANSI et NOM.
Il est impératif de respecter les consignes de sécurité et toutes les autres informations
contenues dans le présent mode d’emploi. Lisez attentivement l’intégralité du manuel
d’utilisation avant de procéder au montage et à la mise en service.
www.led2work.com | shop.led2work.com
| 13
2 | Pour un fonctionnement sûr
Les paramètres de fonctionnement du luminaire LED indiqués sur la plaque signalétique doivent correspondre aux paramètres d'alimentation de la machine ou du bloc d'alimentation à découpage.
Utilisez les luminaires uniquement lorsqu’ils sont xés.
Le luminaire ne doit en aucun cas être recouvert de chiffons, de lms ou autres. Distance
entre l'objet et la surface émettrice de lumière doit être d'au moins 10 cm.
Sous l’effet de divers impacts, une machine peut délivrer des pics de tension. En cas
d'alimentation électrique par le biais d'une machine, il faut absolument éviter ces pics
de tension : Utilisez uniquement des alimentations à découpage 24V DC régulées et non
des transformateurs à redresseur dans la mesure où ceux-ci peuvent délivrer des pics de
tension en raison d’inductances.
Le hot plugging (connexion du luminaire à un bloc d'alimentation déjà branché sur le
secteur) doit être évité car il peut entraîner la détérioration du luminaire LED.
Les sources lumineuses à LED sont sensibles aux transitoires de tension élevés lorsque
l'on n'a pas choisi le bloc d’alimentation nécessaire. Choisissez une solution d’alimentation adaptée à votre environnement perturbateur.
Pour les luminaires sans mise à la terre et boîtier conducteur avec une alimentation TBTS
(classe de protection III), il peut y avoir de faibles courants de fuite en cas de contact. Selon la norme DIN VDE 0701 – 0702, ce courant doit être limité à 0,5 mA maximum. Cette
norme est clairement respectée par tous les produits de la société LED2WORK concernés.
3 | Consignes de sécurité
Seuls les électriciens sont autorisés à procéder à l’installation d’appareils électriques.
Respectez les cinq règles de sécurité DIN VDE 1005 ! Le non-respect de ces règles
peut entraîner des dommages sur le luminaire LED, un incendie ou d’autres dangers.
Risque d’électrocution !
Couper l’alimentation électrique avant de travailler sur l’appareil ou la charge. Ce faisant,
tenir compte de tous les disjoncteurs qui délivrent des tensions dangereuses à l’appareil
ou à la charge. Même si l’appareil est seulement coupé du circuit, la charge n’est pas
isolée galvaniquement du secteur.
Utilisez l’appareil uniquement s’il est en parfait état sur le plan technique, en ayant
conscience des exigences de sécurité et des risques. Ne pas retirer les éventuels avertissements ou symboles d'avertissement appliqués sur le luminaire.
4 | Montage/xation
Vérier l’intégralité du luminaire LED et son état avant de procéder à son l’installation. Ne pas utiliser le luminaire ou les
accessoires s’ils sont endommagés car cela représente un risque de blessure.
Le luminaire LED est livré entièrement monté. Les pièces de xation disponibles en option sont les suivantes :
N° de commande
Support de luminaire INROLED_70, aluminium, 1 paire 210200-02
14 | BA INROLED_70 24V DC . BA 03/202 2
Irrtü mer und Änder ungen vorb ehalten. | Errors and t echnical ch anges excep ted. | Sous ré serve d’er reurs et de mo dication s. | Sujeto a cam bios y errore s. | Tutte le mod iche o even tuali errori r iservat i.
BA INROLED_70 24V DC
Lors de la xation du luminaire, veiller à ce que le luminaire soit xé de manière sûre et
stable. En cas de chute, le poids du luminaire représente un risque de blessure !
5 | Raccordement
Vous trouverez le matériel de raccordement, les câbles et les accessoires appropriés dans l’offre d’accessoires de
LED2WORK.
Le luminaire est raccordé à partir d'un bloc d'alimentation de 24V DC avec un câble de raccordement approprié via le passe-câble à vis. Le câble d'alimentation est raccordé au luminaire par une entrée et une borne WAGO située à l’intérieur.
Seul un électricien qualié et formé est autorisé à effectuer le raccordement du luminaire !

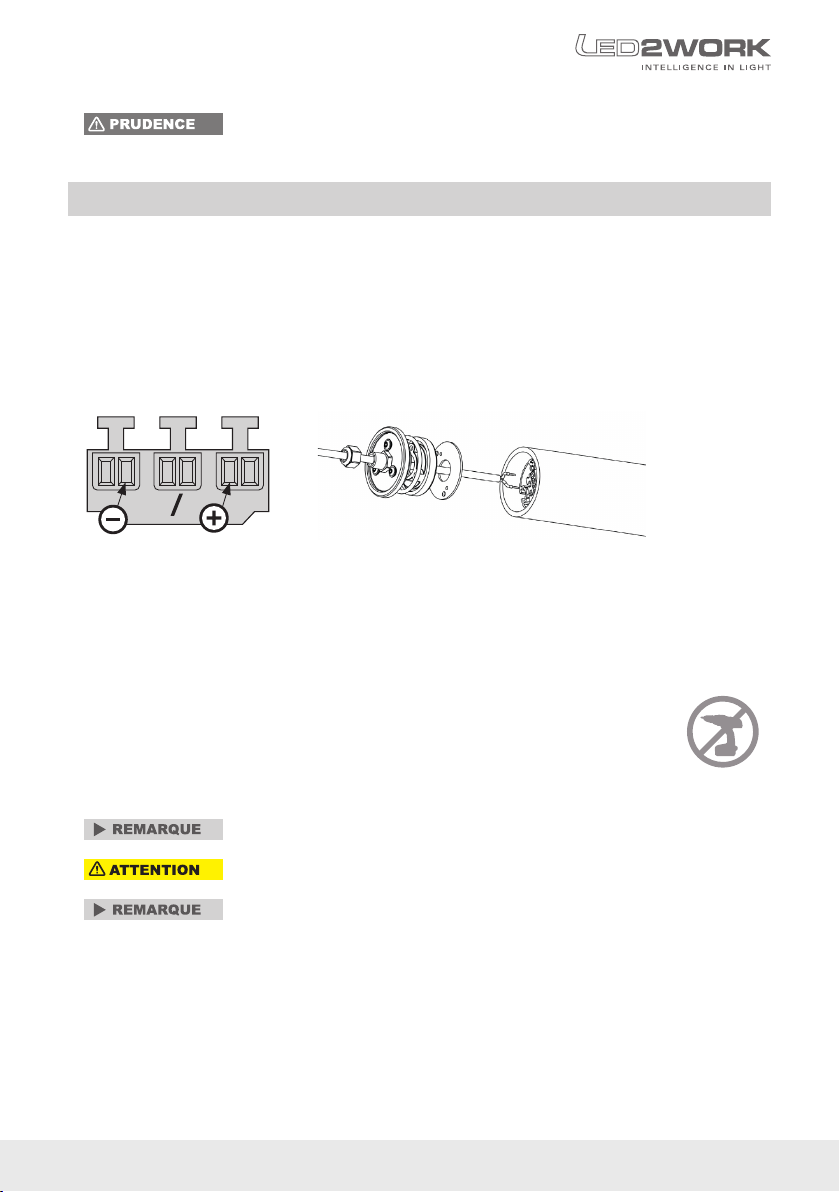

Borne de connexion WAGO comme entrée :
1. Desserrer l'écrou en plastique du passe-câble à vis du côté raccordement et, éventuellement, le retirer complète-ment.
2. Après avoir desserré les 3 vis côté raccordement du luminaire, on peut retirer le couvercle d’extrémité avec le
passe-câble à vis.
3. Introduire le câble de raccordement au secteur avec les extrémités ouvertes d’abord par l’écrou, puis par l’entrée de câble.
4. Raccorder les ls des extrémités ou-vertes selon le schéma de la borne de raccordement WAGO.
5. Une fois le raccordement correct effectué, on remet le couvercle d’extrémité en place et on le
visse. L’important étant de veiller à ce que le joint soit correctement positionné et de
serrer les vis uniquement à la main ! Ne pas utiliser de visseuse sans l !
Câblage traversant (cascade énergétique) : Un câblage traversant (cascade énergéti-
que) permet de relier électriquement plusieurs luminaires prévus à cet effet.
Cascade énergétique : La consommation totale de courant ne doit pas dépasser 4ADC à
une température ambiante maximale de +40 °C.
Le luminaire ne dispose pas de son propre interrupteur dans la mesure où il est général-
ement allumé et éteint par le biais d’interrupteurs externes de machines et installations.
www.led2work.com | shop.led2work.com
| 15
6 | Maintenance et entretien
Le luminaire LED ne requiert aucune maintenance de votre part. Ne procédez à aucune modication (à l’exception des
informations sur le montage contenues dans ce mode d’emploi).
Le boîtier du luminaire ne doit pas être ouvert.
Les sources lumineuses LED montées dans le luminaire sont reliées au boîtier du luminaire d’une manière spéciale
(couplage thermique) et peuvent être sensibles aux décharges électrostatiques (ESD). Un remplacement incorrect de
l'illuminant ou d'autres composants peut nuire à l'étanchéité du luminaire. C’est pourquoi les réparations doivent être
réalisées uniquement par le fabricant ou par des personnes qualiées et autorisées par le fabricant.
Éteignez le luminaire avant de le nettoyer et laissez-le refroidir complètement. Nettoyez l’extérieur du luminaire avec
un chiffon doux, sec et propre. Pour éliminer les salissures plus importantes, vous pouvez humidier le chiffon avec de
l’eau. N’utilisez jamais de détergents agressifs car ils peuvent entraîner une décoloration du boîtier.
Aucune garantie n’est accordée en cas de dommages causés par l’utilisation de détergents inappropriés.
7 | Garantie
Nous accordons une garantie intégrale pour cet appareil pendant 36 mois à compter de la date d’achat. Cette prestation de
garantie s’applique en cas de travail irréprochable dans le cadre d’une utilisation conforme et du respect du mode d’emploi.
Pendant la durée de la garantie, les défauts et erreurs qui apparaissent sur l’appareil sont éliminés gratuitement, dans
la mesure où il est prouvé qu’ils sont dus à des défauts de matière, de fabrication ou de conception. Si l’acheteur se
plaint d’un défaut matériel, il lui incombe de prouver que l’appareil était déjà défectueux au moment de la réception de la
marchandise.
La garantie ne s’applique pas aux défauts résultant de l’usure, d’une utilisation négligente
ou d’une utilisation non conforme à l’usage prévu.
Toute autre prétention, en particulier les prétentions à l’indemnisation de dommages
n’étant pas survenus sur le luminaire LED lui-même, est exclue.
8 | Mise au rebut
Le luminaire doit être apporté à un point de collecte approprié, aux ns de
recyclage des équipements électriques et électroniques, conformément à
la réglementation en vigueur dans le pays concerné. (N° WEEE 32828318)
9 | Service clientèle
N’hésitez pas à nous contacter en cas de problèmes ou de questions sur ce produit !
Par téléphone : +49 7231 44920-00
Du lundi au jeudi de 8h00 à 12h00 et de 13h00 à 16h30
Le vendredi de 8h00 à 12h00 et de 13h00 à 15h00
Par mail : info@led2work.com
16 | BA INROLED_70 24V DC . BA 03/202 2
Irrtü mer und Änder ungen vorb ehalten. | Errors and t echnical ch anges excep ted. | Sous ré serve d’er reurs et de mo dication s. | Sujeto a cam bios y errore s. | Tutte le mod iche o even tuali errori r iservat i.
BA INROLED_70 24V DC
10 | Caractéristiques techniques
Valeurs de raccordement 24V DC ±10 %
Classe de protection III
Angle de faisceau lumineux 125°
Durée de vie de la LED > 60.000 h (L80/B10)
Température de service -10… +45°C
Type de protection IP67/IP69K
Contrôle technique de sécurité DIN EN 62471
Couleur de la lumière 5200-5700K
Rendu des couleurs R
≥ 85
a
Luminaire LED N° d’art. Longueur A Intensité max.
INROLED_70 DC ECO verre borosilicaté* 115010-01 354 mm 0,33 A ~8 W
INROLED_70 DC ECO verre borosilicaté* 115110-01 513 mm 0,50 A ~12 W
INROLED_70 DC ECO verre borosilicaté* 115210-01 650 mm 0,54 A ~13 W
INROLED_70 DC ECO verre borosilicaté* 115310-01 921 mm 0,83 A ~20 W
INROLED_70 DC ECO verre borosilicaté* 115410-01 1214 mm 1,0 A ~24 W
* tube de protection en verre borosilicaté
Luminaire LED N° d’art. Longueur A Intensité max.
INROLED_70 DC ECO PC* 115010-03 354 mm 0,33 A ~8 W
INROLED_70 DC ECO PC* 115110-03 513 mm 0,50 A ~12 W
INROLED_70 DC ECO PC* 115210-03 650 mm 0,54 A ~13 W
INROLED_70 DC ECO PC* 115310-03 921 mm 0,83 A ~20 W
INROLED_70 DC ECO PC* 115410-03 1214 mm 1,0 A ~24 W
* tube de protection en polycarbonate
Puissance
absorbée max.
Puissance
absorbée max.
www.led2work.com | shop.led2work.com
| 17
ESPAÑOL
Índice
1 | Uso previsto 18
2 | Funcionamiento seguro 19
3 | Consignas de seguridad 19
4 | Montaje y jación 19
5 | Conexión 20
6 | Mantenimiento y cuidado 21
7 | Garantía 21
8 | Eliminación 21
9 | Atención al cliente 21
10 | Datos técnicos 22
Información conforme al Reglamento de diseño ecológico 2019/2020/UE 28
| Estructura de las consignas de seguridad y complementarias
En este manual de instrucciones, las consignas importantes están marcadas con palabras de advertencia o símbolos.
Algunas palabras de advertencia designan la categoría de un posible peligro de lesiones. Los colores, las distintas
gradaciones de gris y los símbolos en forma de triángulo subrayan el nivel de peligro visualmente.
Indica una situación peligrosa inminente que, de no evitarse,
provoca la muerte o lesiones muy graves.
Indica una situación potencialmente peligrosa que, de no evitarse,
puede provocar la muerte o lesiones muy graves.
Indica una situación potencialmente peligrosa que, de no evitarse,
puede provocar lesiones leves o insignicantes.
Indica una situación potencialmente peligrosa que, de no evitarse,
puede provocar daños materiales.
Indica información complementaria para el uso seguro y eciente del producto.
Remite al cumplimiento de este manual de instrucciones.
Marcado CE: certica la conformidad con las normas y leyes vigentes. Sello de prueba
de seguridad ETL para Norteamérica: Prueba de cumplimiento de las normas en Estados
Unidos y Canadá: por ejemplo, UL, CSA, NEC, NFPA, NSF, ANSI y NOM.
1 | Uso previsto
La luminaria sirve para iluminar y está diseñada para el servicio continuo. Para os valores de conexión, véase la etiqueta
de la luminaria y/o consulta el apartado «Datos técnicos».
Es obligatorio leer las consignas de seguridad y el resto de información de este manual
de instrucciones. Lee detenidamente todo el manual de instrucciones antes del montaje
y la puesta en marcha.
18 | BA INROLED_70 24V DC . BA 03/202 2
Irrtü mer und Änder ungen vorb ehalten. | Errors and t echnical ch anges excep ted. | Sous ré serve d’er reurs et de mo dication s. | Sujeto a cam bios y errore s. | Tutte le mod iche o even tuali errori r iservat i.
BA INROLED_70 24V DC
2 | Funcionamiento seguro
Los parámetros de servicio indicados en la placa de características de la luminaria LED deben coincidir con los parámetros de alimentación de la máquina o de la fuente de alimentación conmutada.
Utiliza la luminaria únicamente cuando esté jada.
Nunca se debe cubrir la luminaria con trapos, láminas ni similares. La distancia entre el
objeto y la supercie emisora de luz debe ser de al menos 10 cm.
A causa de varias inuencias, las máquinas pueden emitir picos de tensión, que se deben
evitar si la alimentación se realiza a través de máquinas: Usa únicamente fuentes de
alimentación conmutadas reguladas de 24V DC, no transformadores con recticador, ya
que estos pueden emitir picos de tensión mediante las inductancias.
Hay que evitar la conexión en caliente (conexión de la luminaria a una fuente de alimentación que ya está conectada a la red), ya que esto podría destruir la luminaria led.
Cuando se eligen mal las fuentes de alimentación necesarias, las luminarias LED son muy
sensibles a altos transitorios de tensión. Hay que elegir una solución de alimentación que
se adapte al entorno de perturbaciones.
En el caso de las luminarias sin puesta a tierra y de carcasas conductoras con alimentación SELV (clase de protección III), se pueden producir bajas corrientes de fuga al entrar en
contacto. Esta corriente se debe limitar a 0,5 mA como máximo conforme a la norma DIN
VDE 0701-0702. Todos los productos correspondientes de LED2WORK GmbH quedan muy
por debajo de esta especicación.
3 | Consignas de seguridad
La instalación de equipos eléctricos se debe encargar únicamente a electricistas profesionales. ¡Se deben seguir las cinco reglas de seguridad de la norma DIN VDE 1005!
La inobservancia de estas reglas puede conllevar daños en la luminaria led, incendios y
otros peligros.
¡Peligro de descarga eléctrica!
Desconectar antes de trabajar en el equipo o la carga. Tener en cuenta todos los automáticos magnetotérmicos que puedan emitir tensiones peligrosas al equipo o la carga.
Incluso con el aparato apagado, la carga no está separada de la red galvánicamente.
El aparato solo se debe utilizar en un estado técnicamente impecable y teniendo en cuenta la seguridad y los peligros. Si hay colocados símbolos o indicaciones de advertencia en
la luminaria, estos no se deben retirar.
4 | Montaje y jación
Comprueba la luminaria LED antes de instalarla para asegurarte de que tiene todos sus componentes y no presenta
daños. No utilices luminarias ni accesorios si están dañados, ya que existe peligro de sufrir lesiones.
La luminaria LED se entrega totalmente montada. Hay disponibles las piezas de jación opcionales siguientes:
número de pedido
Soporte de luminaria para INROLED_70, aluminio, 1 par 210200-02
www.led2work.com | shop.led2work.com
| 19
Al jar la luminaria, hay que asegurarse de que esta quede bien aanzada y estable. Si la
luminaria se cae, existe peligro de lesiones debido al propio peso del aparato.
5 | Conexión
En la tienda de accesorios de LED2WORK encontrarás material adecuado para la conexión, cables y accesorios.
La luminaria se conecta con un cable de conexión adecuado a través del pasacables desde una fuente de alimentación de
24 V DC. El cable de alimentación se conecta a la luminaria a través de una entrada de cable y un borne WAGO situado
en el interior.
La conexión de la luminaria solo se debe encargar a electricistas cualicados.

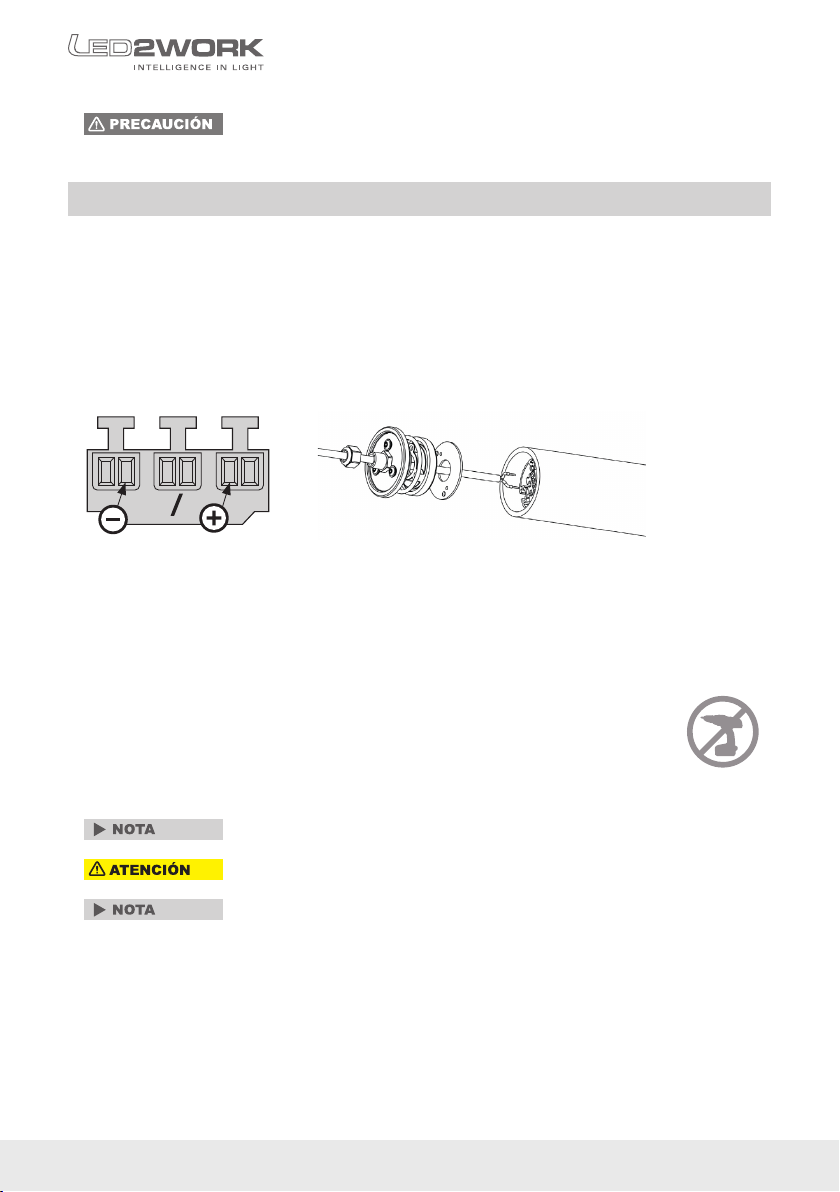

WAGO Terminal de conexión como entrada:
1. Aojar la tuerca de plástico del pasacables en el lado de conexión y, si procede, retirarla del todo.
2. Después de aflojar los tres tornillos del lado de conexión de la luminaria, ya se puede retirar la tapa final con
el pasacables.
3. Introducir primero el cable de conexión de red con los extremos abiertos a través de la tuerca y, a continuación,
por la entrada de cables.
4. Conectar los trenzados de los extremos abiertos conforme al dibujo del borne de conexión WAGO.
5. Después de realizar la conexión correctamente, la tapa nal se debe volver a colocar y atornillar.
Es importante asegurarse de que la junta quede bien colocada y apretar los tornillos
solo a mano. No utilices destornilladores eléctricos.
Cableado de paso (en cascada): Con un cableado de paso (en cascada) se pueden
encadenar eléctricamente varias luminarias diseñadas para ello.
En Cascada: El consumo total de corriente no debe exceder los 4 A DC con una tempera-
tura ambiente máx. de +40 °C
La luminaria no tiene interruptor propio, ya que normalmente se encenderá y apagará a
través de un interruptor externo de máquinas y plantas.
20 | BA INROLED_70 24V DC . BA 03/202 2
Irrtü mer und Änder ungen vorb ehalten. | Errors and t echnical ch anges excep ted. | Sous ré serve d’er reurs et de mo dication s. | Sujeto a cam bios y errore s. | Tutte le mod iche o even tuali errori r iservat i.
BA INROLED_70 24V DC
6 | Mantenimiento y cuidado
La luminaria LED no requiere mantenimiento. No realices modicaciones, excepto las que se indican en este manual de
instrucciones para el montaje.
No se debe abrir la luminaria.
Las fuentes de luz LED montadas en la luminaria están conectadas de manera especial con la carcasa (acoplamiento
térmico) y son muy sensibles a las descargas electrostáticas (ESD). La sustitución inadecuada del iluminador u otros
componentes puede perjudicar la estanqueidad de la luminaria. Por ello, las reparaciones sólo pueden ser realizadas
por el fabricante o una persona cualicada autorizada por este.
Antes de limpiarla, apaga la luminaria y deja que se enfríe del todo. Limpia la parte exterior de la lámpara con un paño
suave, seco y limpio. Para eliminar la suciedad persistente, puedes humedecer el paño con un poco de agua. Nunca
utilices productos de limpieza agresivos, ya que podrían desteñir la carcasa.
No nos hacemos responsables de los daños que se produzcan por utilizar productos de
limpieza inadecuados.
7 | Garantía
Ofrecemos una garantía total de 36 meses por este aparato a partir de la fecha de compra. Esta garantía es válida para
trabajos adecuados en los que se haga un uso previsto y se siga el manual de instrucciones.
Durante el periodo de garantía, los defectos y averías que se produzcan en el aparato se repararán gratuitamente, siempre que se trate de defectos de material, acabado o fabricación. Si el solicitante reclama un daño material, recaerá en él
la carga de la prueba de que el aparato ya era defectuoso en el momento de recibirlo.
La garantía no cubre los defectos que se produzcan por el desgaste, un uso negligente o
un uso no previsto.
Quedan excluidas las reclamaciones, particularmente las de compensación de daños, que
no se deriven de la luminaria LED en sí.
8 | Eliminación
La luminaria se debe eliminar conforme a las disposiciones nacionales
especícas en un centro de gestión de residuos adecuado dedicado al
reciclaje de aparatos eléctricos y electrónicos (n.o WEEE 32828318).
9 | Atención al cliente
¡Si tienes problemas o preguntas sobre el producto, ponte en contacto con nosotros!
Por teléfono: +49 7231 44920-00 (Preferiblemente en inglés)
De lunes a jueves De 8:00 a 12:00 y de 13:00 a 16:30
Viernes De 8:00 a 12:00 y de 13:00 a 15:00
Por correo electrónico: info@led2work.com
www.led2work.com | shop.led2work.com
| 21
10 | Datos técnicos
Potencia conectada 24V DC ±10 %
Clase de protección III
Ángulo de emisión 125°
Vida útil del led > 60.000 h (L80/B10)
Temperatura de servicio -10… +45°C
Grado de protección IP67/IP69K
Prueba de seguridad técnica DIN EN 62471
Color de la luz 5200-5700K
Representación de los colores R
≥ 85
a
Luminaria LED Nº de artículo Longitud A
INROLED_70 DC ECO vidrio de borosilicato* 115010-01 354 mm 0,33 A ~8 W
INROLED_70 DC ECO vidrio de borosilicato* 115110-01 513 mm 0,50 A ~12 W
INROLED_70 DC ECO vidrio de borosilicato* 115210-01 650 mm 0,54 A ~13 W
INROLED_70 DC ECO vidrio de borosilicato* 115310-01 921 mm 0,83 A ~20 W
INROLED_70 DC ECO vidrio de borosilicato* 115410-01 1214 mm 1,0 A ~24 W
* tubo de protección de vidrio de borosilicato
Luminaria LED Nº de artículo Longitud A
INROLED_70 DC ECO PC* 115010-03 354 mm 0,33 A ~8 W
INROLED_70 DC ECO PC* 115110-03 513 mm 0,50 A ~12 W
INROLED_70 DC ECO PC* 115210-03 650 mm 0,54 A ~13 W
INROLED_70 DC ECO PC* 115310-03 921 mm 0,83 A ~20 W
INROLED_70 DC ECO PC* 115410-03 1214 mm 1,0 A ~24 W
* tubo de protección de policarbonato
Intensidad de
corriente máx.
Intensidad de
corriente máx.
Consumo máx.
Consumo máx.
22 | BA INROLED_70 24V DC . BA 03/202 2
Irrtü mer und Änder ungen vorb ehalten. | Errors and t echnical ch anges excep ted. | Sous ré serve d’er reurs et de mo dication s. | Sujeto a cam bios y errore s. | Tutte le mod iche o even tuali errori r iservat i.
BA INROLED_70 24V DC
ITALIANO
Indice
1 | Uso conforme 23
2 | Per un funzionamento sicuro 24
3 | Avvertenze di sicurezza 24
4 | Montaggio/Fissaggio 24
5 | Collegamento 25
6 | Manutenzione e cura 26
7 | Garanzia 26
8 | Smaltimento 26
9 | Assistenza clienti 26
10 | Dati tecnici 27
Dati conformi al Regolamento UE sull’ecodesign 2019/2020/UE 28
| Strutturazione delle avvertenze di sicurezza e integrative
In queste istruzioni per l’uso le avvertenze importanti sono evidenziate con parole chiave o simboli. Alcune parole
chiave denominano il grado di rischio di lesioni. I colori, le diverse gradazioni di grigio e i simboli a triangolo sottolineano il grado di pericolo.
segnala una situazione direttamente pericolosa che, se non evitata,
può essere letale o comportare gravi lesioni.
zsegnala una situazione potenzialmente pericolosa che, se non evitata,
può essere letale o comportare gravi lesioni.
segnala una situazione potenzialmente pericolosa che, se non evitata,
può comportare lesioni minime o di lieve entità.
segnala una situazione potenzialmente pericolosa che, se non evitata,
può comportare danni materiali.
fornisce ulteriori informazioni per l’uso sicuro ed efcace del prodotto.
rimanda al rispetto delle presenti istruzioni per l’uso.
Marchio CE: attesta la conformità alle norme e disposizioni di legge vigenti. Sigillo di
1 | Uso conforme
La lampada è destinata all’illuminazione ed è idonea per un funzionamento continuativo. Per i valori di collegamento, vedi
etichetta della lampada e/o "Dati tecnici".
prova di sicurezza ETL per il Nord America: Prova di conformità agli standard negli USA e
in Canada: ad esempio UL, CSA, NEC, NFPA, NSF, ANSI e NOM.
Le avvertenze di sicurezza come le restanti informazioni contenute in queste istruzioni per
l’uso vanno tassativamente osservate. Leggere attentamente le istruzioni integrali prima
del montaggio e della messa in funzione.
www.led2work.com | shop.led2work.com
| 23
2 | Per un funzionamento sicuro
I parametri d’esercizio riportati sulla targhetta della lampada a LED devono coincidere con i parametri di alimentazione
della macchina o del convertitore.
Mettere in funzione la lampada solo se ssata.
La lampada non deve essere coperta con panni, fogli o oggetti. Distanza di un oggetto
dalla supercie di emissione della luce almeno 10 cm.
A causa di diversi fattori le macchine possono erogare picchi di tensione. In caso di
alimentazione via macchina è necessario evitare tali picchi di tensione: utilizzare esclusivamente convertitori a 24V DC; evitare l’uso di trasformatori con raddrizzatori, in quanto
possono erogare picchi di tensioni dovuti a induttività.
Evitare il cosiddetto hot plugging (collegamento della lampada a un alimentatore già
collegato alla rete), che potrebbe danneggiare irreversibilmente la lampada a LED.
In caso di scelta errata dell’alimentatore, sempre necessario, le lampade a LED sono sensibili ai transitori di alta tensione. È necessario optare per una soluzione di alimentazione
adatta di volta in volta alle interferenze dell’ambiente circostante.
Nel caso delle lampade prive di collegamento a terra e con corpo conduttivo con alimentazione SELV (classe di isolamento III), in caso di contatto potrebbero vericarsi esigue
correnti di dispersione. Tale corrente va limitata, secondo la norma DIN VDE 0701 – 0702,
a 0,5mA max. Tutti i prodotti interessati della ditta LED2WORK GmbH presentano valori
inferiori.
3 | Avvertenze di sicurezza
L’installazione di dispositivi elettrici può essere effettuata unicamente da elettricisti. Osservare le cinque regole di sicurezza secondo la norma DIN VDE 1005! La mancata
osservanza può comportare il danneggiamento della lampada a LED, incendi o altri pericoli.
Pericolo di scossa elettrica!
Prima di intervenire sul dispositivo o di abilitare il carico. Tenere in considerazione tutti gli
interruttori di protezione che possono erogare tensione pericolosa verso il dispositivo o il
carico. Anche con il dispositivo spento, il carico non è elettricamente isolato dalla rete.
Utilizzare il dispositivo solo se presenta uno stato tecnicamente impeccabile, tenendo
sempre presente le precauzioni di sicurezza e i rischi.
4 | Montaggio/Fissaggio
Prima dell’installazione accertarsi che la lampada a LED sia completa e intatta. Non utilizzare la lampada o gli accessori
se danneggiati, in quanto sussiste il rischio di lesioni.
La lampada a LED è fornita completamente montata. Sono disponibili in opzione i seguenti elementi di ssaggio:
Cod. art.
Supporto lampada INROLED_70, in alluminio, 1 coppia 210200-02
È necessario ssare la lampada in modo saldo, sicuro e stabile. Dato il peso, in caso di
caduta della lampada sussiste il rischio di lesioni.
24 | BA INROLED_70 24V DC . BA 03/202 2
Irrtü mer und Änder ungen vorb ehalten. | Errors and t echnical ch anges excep ted. | Sous ré serve d’er reurs et de mo dication s. | Sujeto a cam bios y errore s. | Tutte le mod iche o even tuali errori r iservat i.
BA INROLED_70 24V DC

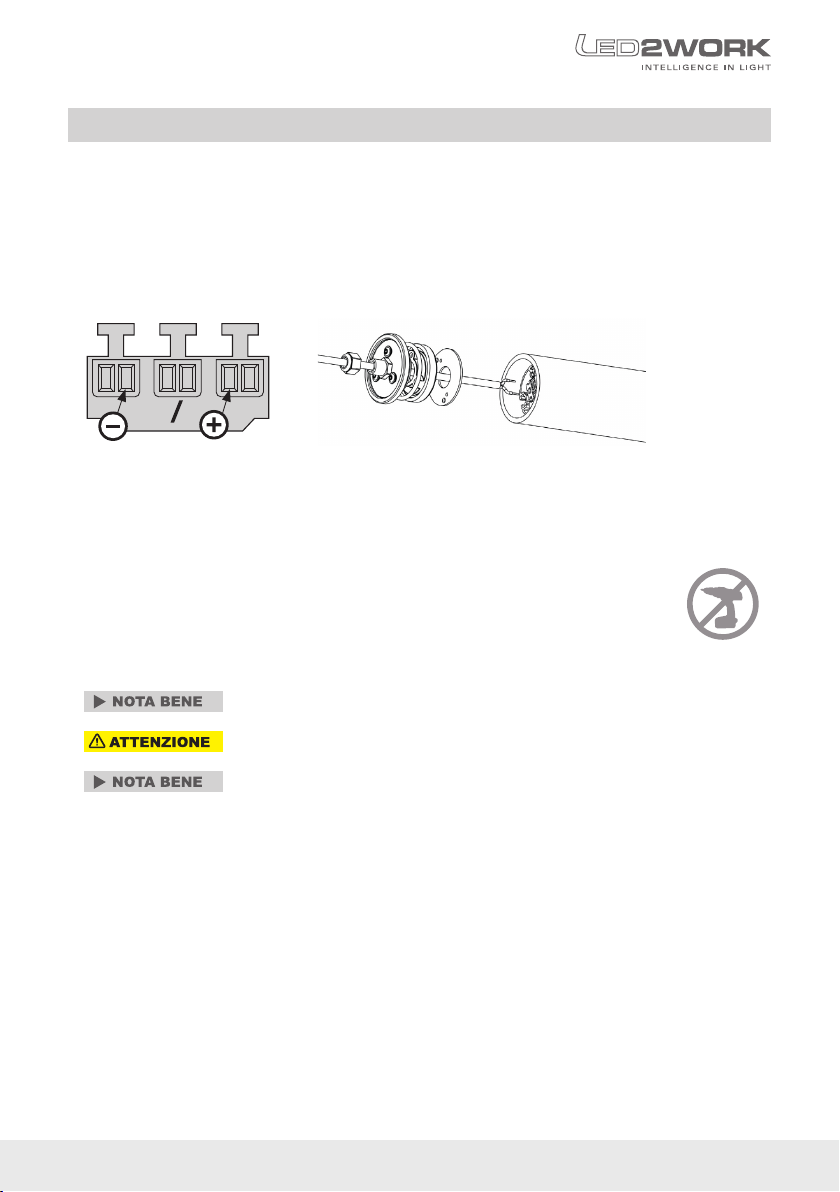

5 | Collegamento
Il materiale di collegamento idoneo, cavi e accessori rientrano nella gamma di accessori LED2WORK.
La lampada si collega tramite un alimen-tatore 24 V DC, utilizzando un cavo di collegamento idoneo, attraverso il passacavo. Il cavo di alimentazione viene collegato alla lampada mediante un passacavo e un morsetto WAGO interno.
Il collegamento della lampada deve essere effettuato da un elettricista qualicato!
WAGO Terminale di connessione come ingresso:
1. Allentare ed eventualmente rimuove-re il dado di plastica del passacavo sul lato collegamento.
2. Una volta allentate le 3 visti sul lato collegamento della lampada è possibile togliere il tappo esterno del passacavo.
3. Far passare il cavo con estremità aper-te prima attraverso il dado, poi attraver-so il passacavo.
4. Collegare i li delle estremità aperte come da disegno del morsetto di colle-gamento WAGO.
5. Una volta effettuato il collegamento a regola d’arte riposizionare e avvitare il tappo. È importan-
te che la guarnizione sia posizionata correttamente e che le viti vengano ben serrate
manualmente! NON utilizzare avvitatori a batteria.
Cablaggio passante (collegamento in cascata): Il cablaggio passante (in cascata)
consente di collegare elettricamente più lampade appositamente previste allo scopo.
Collegamento in cascata: L’assorbimento di corrente complessivo non deve superare
4A DC ad una TA di +40 °C max.
La lampada non presenta un interruttore proprio, in quanto solitamente viene accesa e
spenta con interruttori esterni di macchine e impianti.
www.led2work.com | shop.led2work.com
| 25
6 | Manutenzione e cura
La lampada LED non richiede manutenzione da parte dell’utilizzatore. Evitare di apportare modiche alla lampada (fatta
eccezione per le informazioni relative al montaggio delle presenti istruzioni per l’uso).
È vietato aprire la lampada.
I LED presenti all’interno della lampada sono collegati al corpo lampada in modo specico (accoppiamento termico) e
particolarmente sensibili alle scariche elettrostatiche (ESD). La sostituzione impropria dell'illuminante o di altri componenti può compromettere la sicurezza della tenuta stagna dell'apparecchio. Questo è il motivo per cui le riparazioni
possono essere effettuate solo dal produttore o da persone autorizzate e qualicate dal produttore.
Spegnere e lasciar raffreddare completamente la lampada prima di pulirla. Pulire solo il lato esterno con un panno morbido, asciutto e pulito. In caso di sporco ostinato inumidire il panno con acqua. Evitare tassativamente i detergenti aggressivi, che potrebbero alterare il colore del corpo lampada.
La nostra azienda non risponde di eventuali danni dovuti all’uso di detergenti non idonei.
7 | Garanzia
La garanzia sul presente dispositivo è di 36 mesi a decorrere dalla data di acquisto. La garanzia è valida unicamente a
fronte di lavori effettuati a regola d’arte, dell’uso conforme e del rispetto delle istruzioni per l’uso.
Per l’intera durata del periodo di garanzia l’azienda porrà gratuitamente rimedio agli eventuali vizi e difetti della lampada
nella misura in cui essi siano imputabili a errori di materiale, lavorazione o progettazione. Qualora segnali un vizio materiale, l’acquirente è soggetto all’onere di prova circa il sussistere del vizio già al momento del ricevimento della merce.
La garanzia non copre i danni dovuti a usura, impiego negligente o non conforme alla
destinazione d’uso.
Resta esclusa qualsivoglia altra pretesa di risarcimento danni non vericatisi sulla lampada a LED.
8 | Smaltimento
La lampada deve essere smaltita presso un apposito ecocentro di riciclo
degli apparecchi elettrici ed elettronici. (N. WEEE 32828318)
9 | Assistenza clienti
Per qualsiasi problema o domanda sul prodotto invitiamo a contattarci!
Telefonicamente: +49 7231 44920-00 (Inglese preferito)
Da lunedì a giovedì dalle ore 8.00 alle 12.00 e dalle 13.00 alle 16.30
Il venerdì dalle ore 8.00 alle 12.00 e dalle 13.00 alle 15.00
Via mail: info@led2work.com
26 | BA INROLED_70 24V DC . BA 03/202 2
Irrtü mer und Änder ungen vorb ehalten. | Errors and t echnical ch anges excep ted. | Sous ré serve d’er reurs et de mo dication s. | Sujeto a cam bios y errore s. | Tutte le mod iche o even tuali errori r iservat i.
BA INROLED_70 24V DC
10 | Dati tecnici
Dati collegamento 24V DC ±10 %
Classe di isolamento III
Apertura del fascio di luce 125°
Durata dei LED > 60.000 h (L80/B10)
Temperatura di esercizio -10… +45°C
Grado di protezione IP67/IP69K
Test tecnico di sicurezza DIN EN 62471
Colore della luce 5200-5700K
Resa dei colori R
≥ 85
a
Lampada a LED Articolo no. Lunghezza A
INROLED_70 DC ECO borosilicato* 115010-01 354 mm 0,33 A ~8 W
INROLED_70 DC ECO borosilicato* 115110-01 513 mm 0,50 A ~12 W
INROLED_70 DC ECO borosilicato* 115210-01 650 mm 0,54 A ~13 W
INROLED_70 DC ECO borosilicato* 115310-01 921 mm 0,83 A ~20 W
INROLED_70 DC ECO borosilicato* 115410-01 1214 mm 1,0 A ~24 W
Intensità di
corrente max.
Assorbimento
potenza max.
* tubo di protezione in vetro borosilicato
Lampada a LED Articolo no. Lunghezza A
INROLED_70 DC ECO PC* 115010-03 354 mm 0,33 A ~8 W
INROLED_70 DC ECO PC* 115110-03 513 mm 0,50 A ~12 W
INROLED_70 DC ECO PC* 115210-03 650 mm 0,54 A ~13 W
INROLED_70 DC ECO PC* 115310-03 921 mm 0,83 A ~20 W
INROLED_70 DC ECO PC* 115410-03 1214 mm 1,0 A ~24 W
Intensità di
corrente max.
Assorbimento
potenza max.
* tubo di protezione in policarbonato
www.led2work.com | shop.led2work.com
| 27
DE
Angaben gemäß Ökodesign-Verordnung 2019/2020/EU
Particulars according to the Regulation ErP 2019/2020/EU (Energy-Related Products)
EN
Informations conformes au Règlement 2019/2020/UE établissant les exigences d’écoconception
FR
ES
Información conforme al Reglamento de diseño ecológico 2019/2020/UE
IT
Dati conformi al Regolamento UE sull’ecodesign 2019/2020/UE
Es handelt sich bei 2941-5000-00-LE-332e um eine Lichtquelle der Energieefzienzklasse C
2941-5000-00-LE-332e is a light source with energy efciency class C
La désignation 2941-5000-00-LE-332e correspond à une source lumineuse de la classe d’efcacité énergétique C
La denominación 2941-5000-00-LE-332e hace referencia a una fuente de luz de clase de eciencia energética C
La denominazione 2941-5000-00-LE-332e corrisponde a una sorgente luminosa con classe di efcienza energetica C
Es handelt sich bei 2941-5010-00-LE-83e um eine Lichtquelle der Energieefzienzklasse C
2941-5010-00-LE-83e is a light source with energy efciency class C
La désignation 2941-5010-00-LE-83e correspond à une source lumineuse de la classe d’efcacité énergétique C
La denominación 2941-5010-00-LE-83e hace referencia a una fuente de luz de clase de eciencia energética C
La denominazione 2941-5010-00-LE-83e corrisponde a una sorgente luminosa con classe di efcienza energetica C
Light Engine
Art.-Nr.
Product no.
N° d’article
Nº de artículo
Articolo no.
115010-01 0 3
115110-01 1 1
115210-01 1 2
115310-01 2 2
115410-01 3 1
115010-03 0 3
115110-03 1 1
115210-03 1 2
115310-03 2 2
115410-03 3 1
28 | BA INROLED_70 24V DC . BA 03/202 2
2941-5000-00-LE-332e 2941-5010-00-LE-83e
Irrtü mer und Änder ungen vorb ehalten. | Errors and t echnical ch anges excep ted. | Sous ré serve d’er reurs et de mo dication s. | Sujeto a cam bios y errore s. | Tutte le mod iche o even tuali errori r iservat i.
BA INROLED_70 24V DC
www.led2work.com | shop.led2work.com
| 29
LED2WORK GmbH
Stuttgarter Str. 13 A
75179 Pforzheim | Germany
T +49 7231 44920 -00
info@led2work.com
www.led2work.com
© LED2 WORK GmbH B A 03/202 2 . BA INROLE D_70 24V DC
Irrt ümer und Änd erungen vor behalten . / Errors and te chnical chan ges except ed.
Loading...
