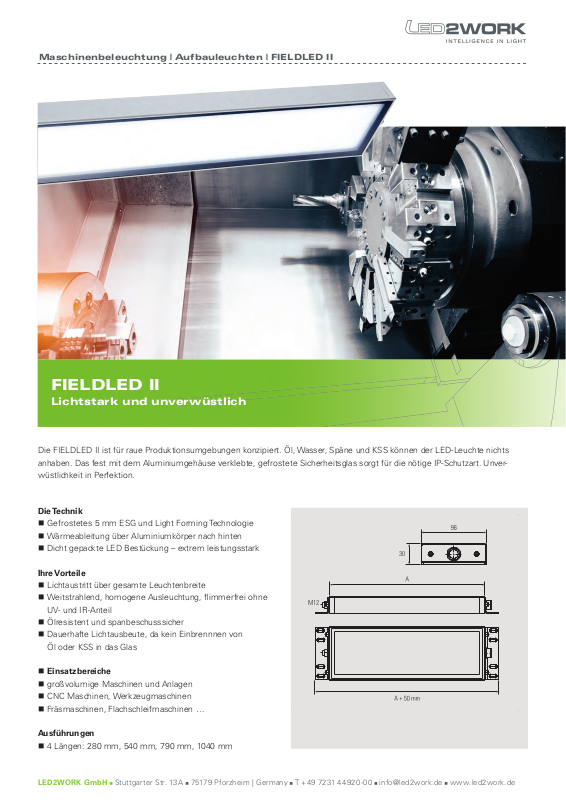

Maschinenbeleuchtung | Aufbauleuchten | FIELDLED II
FIELDLED II
Lichtstark und unverwüstlich
Die FIELDLED II ist für raue Produktionsumgebungen konzipiert. Öl, Wasser, Späne und KSS können der LED-Leuchte nichts
anhaben. Das fest mit dem Aluminiumgehäuse verklebte, gefrostete Sicherheitsglas sorgt für die nötige IP-Schutzart. Unverwüstlichkeit in Perfektion.
Die Technik
Gefrostetes 5 mm ESG und Light Forming Technologie
Wärmeableitung über Aluminiumkörper nach hinten
Dicht gepackte LED Bestückung – extrem leistungsstark
Ihre Vorteile
Lichtaustritt über gesamte Leuchtenbreite
Weitstrahlend, homogene Ausleuchtung, immerfrei ohne
UV- und IR-Anteil
Ölresistent und spanbeschusssicher
Dauerhafte Lichtausbeute, da kein Einbrennnen von
Öl oder KSS in das Glas
Einsatzbereiche
großvolumige Maschinen und Anlagen
CNC Maschinen, Werkzeugmaschinen
Fräsmaschinen, Flachschleifmaschinen …
Ausführungen
4 Längen: 280 mm, 540 mm, 790 mm, 1040 mm
LED2WORK GmbH Stuttgarter Str. 13 A 75179 Pforzheim | Germany T +49 7231 44920-00 info@led2work.de www.led2work.de
Maschinenbeleuchtung | Aufbauleuchten | FIELDLED II
Ölresistent und
spanbeschusssicher
2019_0605_Einzelseiten: 5. 6. 2019, 04:35
IPX9K
Aluminiumgehäuse
5 mm ESG mit opalweißer Entblendung
M12
+55
–30
OPTION
* E
mittel
36
Monate
* Lichtstrom Leistung Anschluss
max
24V
DC
FIELDLED II Aufbau, 5200–5700K Art.Nr. Länge (A) Optik E
FIELDLED II Aufbau 113010-01 280 mm 120° 699 lx 1004 lx ca. 1800 lm 20 W 24V DC
FIELDLED II Aufbau 113110-01 540 mm 120° 1196 lx 1673 lx ca. 3240 lm 36 W 24V DC
FIELDLED II Aufbau 113210-01 790 mm 120° 1687 lx 2247 lx ca. 5040 lm 56 W 24V DC
FIELDLED II Aufbau 113310-01 1040 mm 120° 2091 lx 2679 lx ca. 6480 lm 72 W 24V DC
Liefe rung inkl. V2 A Leucht enhalter, 1 Paar ; Netzte ile, Dimmboxe n und Anschlu ssmateria l siehe Zubehö r * Mitt lere und max imale Beleuch tungsst ärke, Mess feld 100 cm x 100 cm b ei 100 cm Abst and
Zubehör Art.-Nr.
FIELDLED Leuchtenhalter zur drehbaren Montage, V2A, 1 Paar 210200-03
IPX9K
100 %
CNC
≥85
5200K
–
5700K
60.000 h
(L70 /B10)
Rückseite Nut
210200-03
Entlüftungsventil
Montagewinkel (Lieferumf.)
LED2WORK GmbH Stuttgarter Str. 13 A 75179 Pforzheim | Germany T +49 7231 44920-00 info@led2work.de www.led2work.de
Betriebsanleitung
User Instructions
FIELDLED II
MASCHINENBELEUCHTUNG
LED Einbau-/Aufbauleuchte
MACHINE LIGHTING
LED integrated/surface-mounted luminaire
/ 2014 / 35 / EU
BA 03/2019
| Inhalt
1 Bestimmungsgemäße Verwendung Seite 3
2 Zum sicheren Betrieb Seite 3
3 Sicherheitshinweise Seite 4
4 Montage/Befestigung Seite 4
5 Anschluss Seite 5
6 Wartung und Pflege Seite 5
7 Gewährleistung Seite 6
8 Entsorgung Seite 6
9 Kundendienst Seite 6
10 Technische Daten Seite 7
| Struktur der Sicherheits- und ergänzenden Hinweise
In dieser Betriebsanleitung sind wichtige Hinweise mit Signalwörtern oder Symbolen
gekennzeichnet.
Einige Signalwörter bezeichnen die Abstufung einer möglichen Verletzungsgefahr.
Farben und die unterschiedlichen Grauabstufungen und Dreiecksymbole unterstreichen
den Gefährdungsgrad optisch.
zeigt eine unmittelbar gefährliche Situation an, die, wenn nicht vermieden, zum Tod oder ernster Verletzung führt.
zeigt eine potenziell gefährliche Situation an, die, wenn nicht vermieden, zum Tod oder ernster Verletzung führen kann.
zeigt eine potenziell gefährliche Situation an, die, wenn nicht vermieden, zu geringfügiger oder leichter Verletzung führen kann.
zeigt eine potenziell gefährliche Situation an, die, wenn nicht vermieden, zu Sachschäden führen kann.
gibt Ihnen zusätzliche Informationen für die sichere und efziente
Verwendung des Produkts.
verweist auf die Einhaltung dieser Betriebsanleitung.
CE-Kennzeichnung: bestätigt die Konformität mit den geltenden
Normen und Rechtsvorschriften.
2 | BA FIELDLED II . BA 03/2019
FIELDLED II
1 | Bestimmungsgemäße Verwendung
Die Leuchte dient zur Beleuchtung. Die Leuchte ist für die Montage an einen Leuchtenhalter oder Montagewinkel vorgesehen.
Anschlusswerte siehe „TechnischeDaten“. Die Versorgungszuleitung wird über eine
M12 Steckverbindung an der Leuchte angeschlossen.
Die Sicherheitshinweise sowie alle anderen Informationen dieser
Bedienungsanleitung sind unbedingt zu befolgen. Lesen Sie sich
die gesamte Betriebsanleitung vor der Montage und Inbetriebnahme
aufmerksam durch.
Halten Sie die Betriebsanleitung beim Gerät verfügbar. Sie muss
aufbewahrt und bei Weitergabe des Produktes an Dritte mit ausgehändigt werden.
2 | Zum sicheren Betrieb
Die auf dem Typenschild angegebenen Betriebsparameter der LED-Leuchte müssen
mit den Versorgungsparametern der Maschine bzw. des Trafos übereinstimmen.
Die Leuchte darf keinesfalls mit Tüchern, Folien o.ä. abgedeckt
werden. Objektabstand von der Leuchte mindestens 10 cm.
Maschinen können durch verschiedene Einflüsse Spannungsspitzen abgeben. Diese Spannungsspitzen bei der Stromver-
sorgung über Maschinen sind zu vermeiden: Verwenden Sie
ausschließlich geregelte 24V DC Schaltnetzteile, keine Trafos mit
Gleichrichter, da diese durch Induktivitäten Spannungsspitzen abgeben können.
Hot Plugging ist zu vermeiden (Anschluss der Leuchte an ein Netzteil, welches
bereits am Netz angeschlossenen ist), da dieses zur Zerstörung der LED-Leuchte
führen kann.
| 3
3 | Sicherheitshinweise
Die Installation elektrischer Geräte darf nur durch Elektrofachkräfte
erfolgen.
Befolgen Sie die fünf Sicherheitsregeln nach DIN VDE 1005.
Bei Nichtbeachten können Schäden an der LED-Leuchte, Brand
oder andere Gefahren entstehen.
Gefahr durch elektrischen Schlag! Vor Arbeiten an Gerät oder
Last freischalten. Dabei alle Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder Last liefern. Auch
bei nur ausgeschaltetem Gerät ist die Last nicht galvanisch vom
Netz getrennt.
Verwenden Sie das Gerät nur in technisch einwandfreiem Zustand,
sicherheits- und gefahrenbewusst.
Sind Warnhinweise bzw. -symbole auf der Leuchte angebracht,
dürfen diese nicht entfernt werden.
4 | Montage/Befestigung
Die LED-Leuchte vor der Installation auf Vollständigkeit und eventuelle Schäden überprüfen. Leuchte oder Zubehör nicht benutzen, wenn diese beschädigt sind, da Verletzungsgefahr besteht.
Die LED-Leuchte wird vollständig montiert ausgeliefert. Befestigt wird die Leuchte über
die mitgelieferten Befestigungsteile:
FIELDLED II - Einbauversion, 5200K-5700K: Einbaurahmen, Aluminium Silber eloxiert
FIELDLED II - Aufbauversion, 5200K-5700K: Montagewinkel, V2A, 1 Paar
optional gibt es für die Aufbauversion alternativ folgendes Befestigungsteil:
Best.-Nr.
FIELDLED Leuchtenhalter zur drehbaren Montage, V2A, 1 Paar 210200-03
Mit der Halterung 210200-03 läßt sich die montierte Leuchte um max. 72° schwenken.
Bei Befestigung der Leuchte ist darauf zu achten, dass die Leuchte
sicher und stabil befestigt wird. Beim Herunterfallen der Leuchte besteht auf Grund des Eigengewichts Verletzungsgefahr!
4 | BA FIELDLED II . BA 03/2019
FIELDLED II
5 | Anschluss
Geeignetes Anschlussmaterial, Leitungen und Zubehör nden Sie im Zubehörangebot
von LED2WORK.
Die PIN-Belegung des M12 Steckers ist wie folgt:
4
1
3
5
2
Mögliche Varianten M12 Stecker
PIN-Belegung
PIN 1 = 24V DC
PIN 2 = nicht belegt
Schemazeichnung M12-Stecker
PIN 3 = GND
PIN 4 = 24V DC
PIN 5 = nicht belegt
PIN 3 = 0V DC. An PIN 1 oder an PIN 4 können 24V DC zur Versorgung angelegt werden! Es ist nicht nötig PIN 1 und PIN 4 zugleich
zu belegen.
6 | Wartung und Pege
Die LED-Leuchte ist für Sie wartungsfrei. Nehmen Sie keine Veränderungen an der
Leuchte vor (bis auf die in dieser Betriebsanleitung enthaltenen Informationen zur
Montage).
Die in der Leuchte verwendeten LED-Leuchtmittel sind sehr langlebig und können nicht
ausgetauscht werden.
Schalten Sie die Leuchte vor einer Reinigung ab und lassen Sie sie vollständig abkühlen. Reinigen Sie die Außenseite der Leuchte mit einem weichen, trockenen, sauberen
Tuch. Für die Entfernung von stärkeren Verschmutzungen können Sie das Tuch mit
Wasser anfeuchten. Verwenden Sie niemals aggressive Reinigungsmittel, da diese zu
Verfärbungen des Gehäuses führen können.
Für Schäden, die durch die Verwendung ungeeigneter Reinigungsmittel entstehen, wird keine Gewährleistung übernommen.
| 5
7 | Gewährleistung
Wir übernehmen für dieses Gerät 36 Monate vom Kaufdatum an volle Gewähr. Diese
Gewährleistung gilt für einwandfreies Arbeiten bei bestimmungsgemäßer Verwendung
und Beachtung der Betriebsanleitung.
Während der Dauer der Gewährleistung werden auftretende Mängel und Fehler am
Gerät kostenlos beseitigt, soweit sie nachweislich auf Material-, Verarbeitungs- oder
Konstruktionsfehler beruhen. Rügt der Besteller einen Sachmangel, so trägt er die Beweislast dafür, dass das Gerät bereits bei Erhalt der Ware mangelhaft war.
Die Gewährleistung bezieht sich nicht auf solche Mängel, die durch
Abnutzung, fahrlässigen Gebrauch oder zweckentfremdete Verwendung entstanden sind.
Weitere Ansprüche, insbesondere Ansprüche auf Ersatz von
Schäden, die nicht an der LED-Leuchte selbst entstanden sind,
sind ausgeschlossen.
8 | Entsorgung
Die Leuchte muss gemäß den länderspezifischen Vorschriften an einem geeigneten Entsorgungspunkt zum
Recyceln von Elektro- und Elektronikgeräten entsorgt
werden. (WEEE-Nr. 32828318)
9 | Kundenbetreuung
Bei Problemen oder Fragen zu diesem Produkt kontaktieren Sie uns einfach!
Per Telefon: +49 7231 44920-00
Mo bis Do 8 Uhr bis 12 Uhr und 13 Uhr bis 16 Uhr
Fr 8 Uhr bis 12 Uhr und 13 Uhr bis 15 Uhr
Per e-mail: info@led2work.de
6 | BA FIELDLED II . BA 03/2019
FIELDLED II
10 | Technische Daten
Anschlusswerte 24 V DC ±10 %
Schutzklasse III
Abstrahlwinkel 120°
Lebensdauer LED > 60.000 h
Betriebstemperatur -30... +55 °C
Schutzart IPX9K
Techn. Sicherheitsprüfung DIN EN 62471
FIELDLED II - Einbauversion, 5200K-5700K
Artikel-Nr. LED-Einbauleuchte Länge Breite Höhe Tiefe* Stromstärke max.
113010-11 FIELDLED II 5200K-5700K 300 mm 96 mm 34 mm 28,5 mm 0,8 A 20 W
113110-11 FIELDLED II 5200K-5700K 560 mm 96 mm 34 mm 28,5 mm 1,5 A 36 W
113210-11 FIELDLED II 5200K-5700K 810 mm 96 mm 34 mm 28,5 mm 2,3 A 56 W
113310-11 FIELDLED II 5200K-5700K 1060 mm 96 mm 34 mm 28,5 mm 3,0 A 72 W
*Tiefe: Einbautiefe ohne M12 Sensorstecker
Leistungsaufn. max.
FIELDLED II - Aufbauversion, 5200K-5700K
Artikel-Nr. LED-Aufbauleuchte Länge Breite Höhe Stromstärke max.
113010-01 FIELDLED II 5200K-5700K 280 mm 96 mm 30 mm 0,8 A 20 W
113110-01 FIELDLED II 5200K-5700K 540 mm 96 mm 30 mm 1,5 A 36 W
113210-01 FIELDLED II 5200K-5700K 790 mm 96 mm 30 mm 2,3 A 56 W
113310-01 FIELDLED II 5200K-5700K 1040 mm 96 mm 30 mm 3,0 A 72 W
Leistungsaufn. max.
Irrtümer und Änderungen vorbehalten. / Errors and technical changes excepted.
| 7
| Contents
1 Proper use Page 9
2 For safe operation Page 9
3 Safety information Page 9
4 Assembly/mounting Page 10
5 Connection Page 10
6 Maintenance and Care Page 11
7 Warranty Page 11
8 Disposal Page 11
9 Customer service Page 11
10 Technical data Page 12
| Structure of safety and supplementary information
Important instructions are marked with signal words or symbols in this operating manual.
Some signal words denote the degree of the potential risk of injury. Colours and the
different shades of grey and triangular symbols visually underline the degree of danger.
Indicates an imminently hazardous situation which, if not avoided,
will result in death or serious injury.
Indicates a potentially hazardous situation which, if not avoided,
could result in death or serious injury.
Indicates a potentially hazardous situation which, if not avoided,
could result in minor or slight injury.
Indicates a potentially hazardous situation which, if not avoided,
could result in property damage.
Gives you additional information for the safe and efcient use of the
product.
Refers to compliance with these operating instructions.
CE marking: conrms conformity with applicable standards and
regulations.
8 | BA FIELDLED II . BA 03/2019
FIELDLED II
1 | Proper use
The luminaire is used for illumination. The luminaire is intended for mounting in a luminaire holder or mounting bracket.
For connection values see "Technical data". The supply cable is connected to the luminaire via an M12 plug connection.
The safety information and all other information in this manual must
be followed. Read the entire operating manual carefully before
mounting and turning on.
Keep the operating manual with the device. It must be stored and
handed over to third parties when the product is passed on.
2 | For safe operation
The operating parameters of the LED luminaire specified on the type plate must correspond to the supply parameters of the machine or of the transformer.
Under no circumstances may the luminaire be covered with cloths,
foils or similar. Object distance from the luminaire should be at
least 10 cm.
Machines can emit voltage spikes due to various factors. These
voltage spikes in the power supply via machines should be avoided: Only use regulated 24V DC switched-mode power supplies,
not transformers with rectifiers, as these can give rise to voltage
spikes due to inductance.
Hot plugging should be avoided (connection of the luminaire to a power supply
which is already connected to the mains), since this can lead to the destruction of
the LED luminaire.
3 | Safety information
Installation of electrical equipment may only be carried out by qualified electricians.
Follow the five safety rules according to DIN VDE 1005.
Failure to do so may result in damage to the LED luminaire, as well
as fire or other hazards.
Danger of electric shock! Disconnect before working on the
device or load. Ensure to disconnect all circuit breakers that supply
dangerous voltages to the device or load, when doing so. Even
when the device is switched off, the load is not galvanically isolated
from the mains.
| 9
Only use the device if it is completely free of faults, and with safety
and awareness in mind. If warnings or symbols are attached to the
luminaire, they must not be removed.
4 | Assembly / Mounting
Check the LED luminaire before installation to ensure it is complete and shows no
signs of damage. Do not use the luminaire or accessories if they are damaged, as
there is a risk of injury.
The LED luminaire comes fully assembled. The luminaire is attached via included
mounting hardware:
FIELDLED II - integrated, 5200K-5700K: FKM seal
FIELDLED II - surface-mounted, 5200K-5700K: mounting bracket, V2A, pair
optional for FIELDLED II - surface-mounted: Item no.
FIELDLED II luminaire bracket for rotatable mounting, V2A, pair 210200-03
Luminaire bracket 210200-03: mounted luminaire is swivelable for 72° max.
When mounting the luminaire, make sure that the luminaire is
fastened securely and stably. If the luminaire falls down, its weight
poses a risk of injury!
5 | Connection
Suitable connection material, cables and accessories can be found in the accessory
range of LED2WORK. PIN assignment of the M12 connector is as follows:
4 3
1
5
2
Possible variants of the M12 connector
PIN allocation
PIN 1 = 24V DC
PIN 2 = not used
Schematic drawing of M12 plug
PIN 3 = GND
PIN 4 = 24V DC
PIN 5 = not used
PIN 3 = 0V DC. 24V DC for supply can be connected to PIN 1 or PIN 4. It is not necessary to assign both PINs (PIN 1 and PIN 4) at once!
10 | BA FIELDLED II . BA 03/2019
FIELDLED II
6 | Maintenance and Care
The LED luminaire is maintenance-free. Do not make any alterations to the luminaire
(except according to the mounting information contained in this manual).
The luminants used in the luminaire have a very long life and cannot be replaced.
Turn off the light before cleaning and let it cool down completely. Clean the outside of
the luminaire with a soft, dry and clean cloth. To remove excess dirt, moisten the cloth
with water. Never use aggressive cleaning agents, as these may cause discolouration
of the housing.
No liability is assumed for damages resulting from the use of unsuitable cleaning agents.
7 | Warranty
We supply a full warranty for the product for 36 months from the date of purchase. This
warranty applies for fault-free working under proper use and in accordance with the
operating instructions.
During the warranty period defects and faults in the product will be rectified free of
charge if they are proven to be caused by material, processing or design errors. If the
purchaser complains of a material defect, he bears the burden of proof to demonstrate
that the product was already defective upon receipt.
The warranty does not extend to defects caused by wear, negligence or improper use.
Further claims, in particular claims for compensation for damage
that did not occur on the LED luminaire itself, are excluded.
8 | Disposal
The luminaire must be disposed of at a suitable disposal
site designated for recycling of electrical and electronic
equipment in accordance with local, national regulations. (WEEE-Nr. 32828318)
9 | Customer service
If you have any problems or questions concerning this product, please contact us!
By phone: +49 7231 44920-00
Monday to Thursday 8 am to 12 midday and 1 pm to 4 pm
Friday 8 am to 12 midday and 1 pm to 3 pm
By email: info@led2work.de
| 11
10 | Technical data
Connection values 24 V DC ±10 %
Class of protection III
Beam angle 120°
LED lifetime > 60.000 h
Operating temperature -30... +55 °C
System of protection IPX9K
Technical safety inspection DIN EN 62471
FIELDLED II - integrated, 5200K-5700K
Item no. LED luminaire Length Width Height Depth* Max. current
113010-11 FIELDLED II 5200K-5700K 300 mm 96 mm 34 mm 28,5 mm 0,8 A 20 W
113110-11 FIELDLED II 5200K-5700K 560 mm 96 mm 34 mm 28,5 mm 1,5 A 36 W
113210-11 FIELDLED II 5200K-5700K 810 mm 96 mm 34 mm 28,5 mm 2,3 A 56 W
113310-11 FIELDLED II 5200K-5700K 1060 mm 96 mm 34 mm 28,5 mm 3,0 A 72 W
*Depth: mounting depth without M12 sensor connector
Max. power cons.
FIELDLED II - surface-mounted, 5200K-5700K
Item no. LED luminaire Length Width Height Max. current
113010-01 FIELDLED II 5200K-5700K 280 mm 96 mm 30 mm 0,8 A 20 W
113110-01 FIELDLED II 5200K-5700K 540 mm 96 mm 30 mm 1,5 A 36 W
113210-01 FIELDLED II 5200K-5700K 790 mm 96 mm 30 mm 2,3 A 56 W
113310-01 FIELDLED II 5200K-5700K 1040 mm 96 mm 30 mm 3,0 A 72 W
Max. power cons.
LED2WORK GmbH
Stuttgarter Str. 13 A
75179 Pforzheim | Germany
T +49 7231 44920 -00
info@led2work.de
Leuchte gefertigt am / Date of production _________________________
www.led2work.de
Irrtümer und Änderungen vorbehalten. / Errors and technical changes excepted.
© LED2WORK GmbH BA 03/2019 . 8960-2210-00-000 . BA FIELDLED II
Loading...
