Lecson HS-915 User Manual [de]
Sondermeier Elektrofahrzeuge GmbH
Bedienungsanleitung /
Serviceheft
Elektromobil
HS-915
Sondermeier Elektrofahrzeuge GmbH
Technische Daten
Bemessungsgrundlage:
Die angegebenen Werte sind in Millimeter (mm), Kilometer die Stunde (km/h), Batterieleistung in
Amperestunden (Ah), Steigungen in Prozent (%) und Gewichte in Kilogramm (kg),
Umgebungstemperatur in Grad (+/- ° C), Luftdruck in bar/kPa festgelegt (siehe Reifenmantelangaben).
Motorleistung in Kilowatt (kw). Wenn wir also eine theoretische Fahrleistung in Kilometern (km)
angeben, ist das ein Richtwert. Im Sommer bei + 20° C beispielsweise erreicht eine leichte Person, die
auf vorgeschriebenen Luftdruck, auf gleichbleibende Geschwindigkeit achtet eine größere Reichweite als
derjenige, der 150 kg zugelassene Zuladung mitbringt, der bei voller Beleuchtung gegen den Wind und
dazu noch bergauf fährt. Die Reichweite ist also bei optimalen Bedingungen gemessen worden, dazu
später mehr unter Punkt C. 9, Thema Batterien.
Abmessungen
Breite mm 720
Länge über alles mm 1600
Höhe mm 1350
Bodenfreiheit mm 120
Wenderadius (360°) mm 1800
Radgröße
Vorne mm 380
Hinten mm 380
Luftdruck vorne kPa 200 (ca. 2,0 bar)
Luftdruck hinten kPa 200 (ca. 2,0 bar)
Leistungsmerkmale
Geschwindigkeit km/h 0 - 6 oder 0 - 15
Reichweite (siehe Bemessungsgrundlage) km bis 60
Batterien 2 x 12 Volt Ah 70 oder 100 (Gel)
Batterien 2 x 12 Volt Ah 180 (LiFe-Po4)
Steigung % 12
Steigfähigkeit kurzfristig % 20
Motorleistung kw 1
Betriebsspannung V 24
Maxstrom, Sicherung A 100
Bremsen
Elektromagnetbremse Ja
Nothandbremse Ja
Fahrgestell
Anzahl der Räder 3
Gewicht ohne Batterien kg 95
Maximale Zuladung 15 km/h kg 160
Maximale Zuladung 6 km/h kg 220
Verstellbare Lenksäule Ja
Federung Ja
Änderungen vorbehalten!
Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
1
Sondermeier Elektrofahrzeuge GmbH
Inhalt
Seiten
Technische Daten/Bemessungsgrundlagen
Inhalt
Einleitung
Bedeutung von Symbolen
Sicherheitshinweise
A: Geräteerklärung / Bedienpult
A.1 Geschwindigkeitseinstellung
A.2 Hupe
A.3 Batteriestandsanzeige
1
2 – 5
6
7
8 – 9
10 - 14
12
12
13
A.4 Warnblinkanlage
A.5 Blinklicht
A.6 Beleuchtung
A.7 Bereitschaftsanzeige / Fehlercodeanzeige
A.8 Modus
A.9 Bedienhebel
A.10 Ein- / Ausschalter
A.11 Ladesteckdose
Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
13
13
13
14
14
15
15
15
2
Sondermeier Elektrofahrzeuge GmbH
B: Einstellmöglichkeiten
Inhalt
Seiten
B.1 Information zum richtigen Sitzen
B.2 Vor- und Zurückschieben des Sitzes

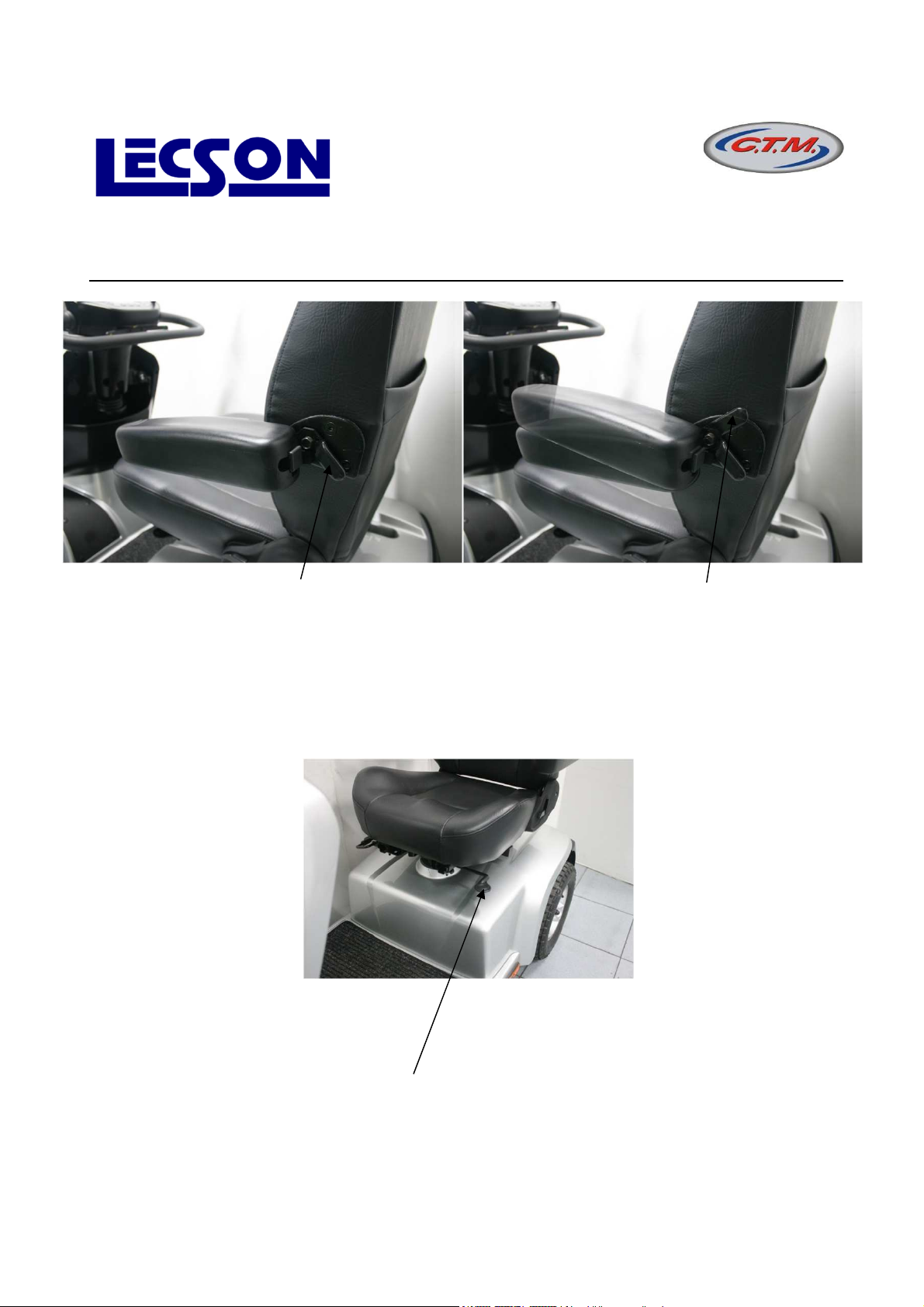

B.3 Hochklappen der Armlehnen
B.4 Sitz drehen und feststellen

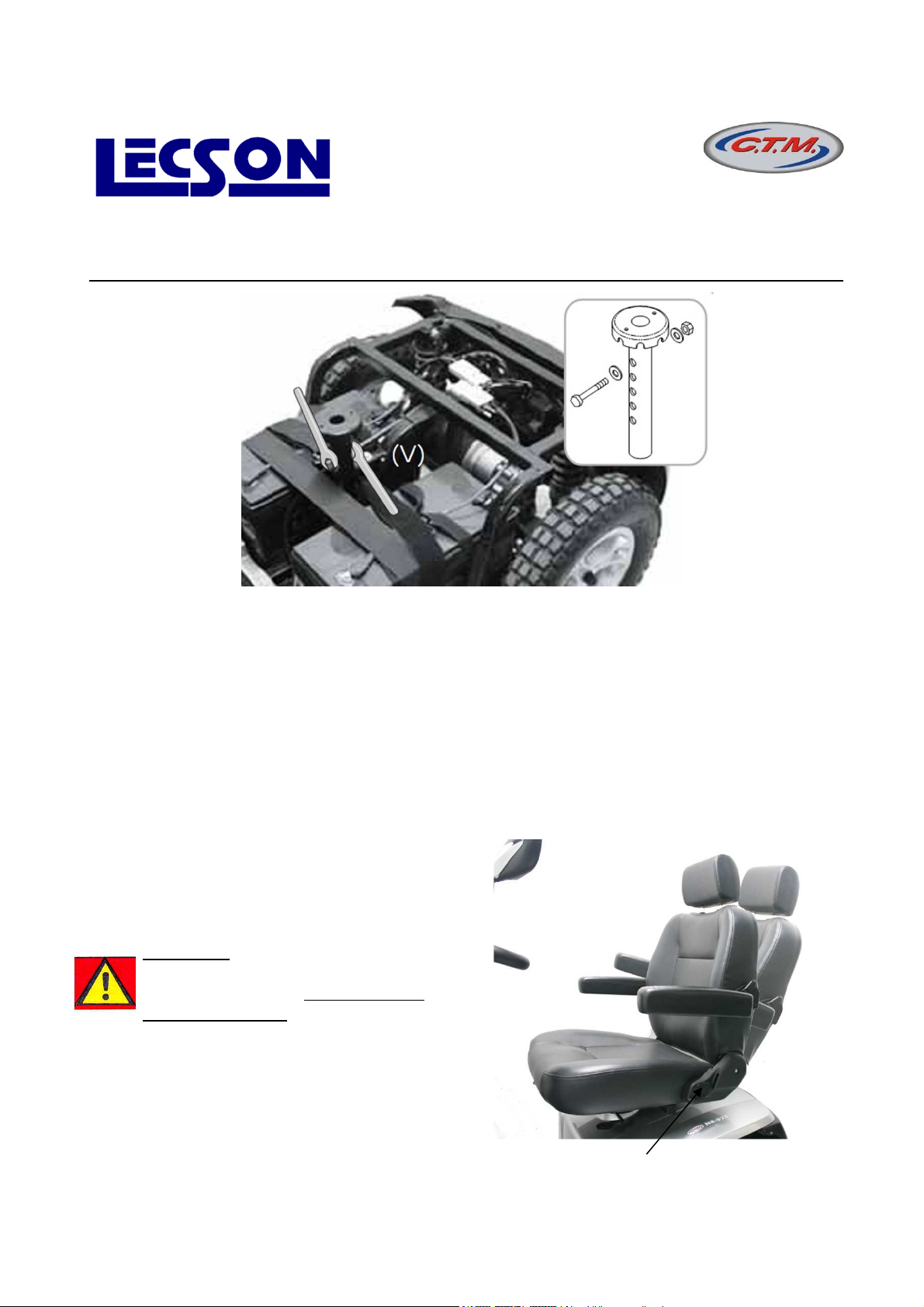

B.5 Höhenverstellung des Sitzes
B.6 Einstellung der Rückenlehne

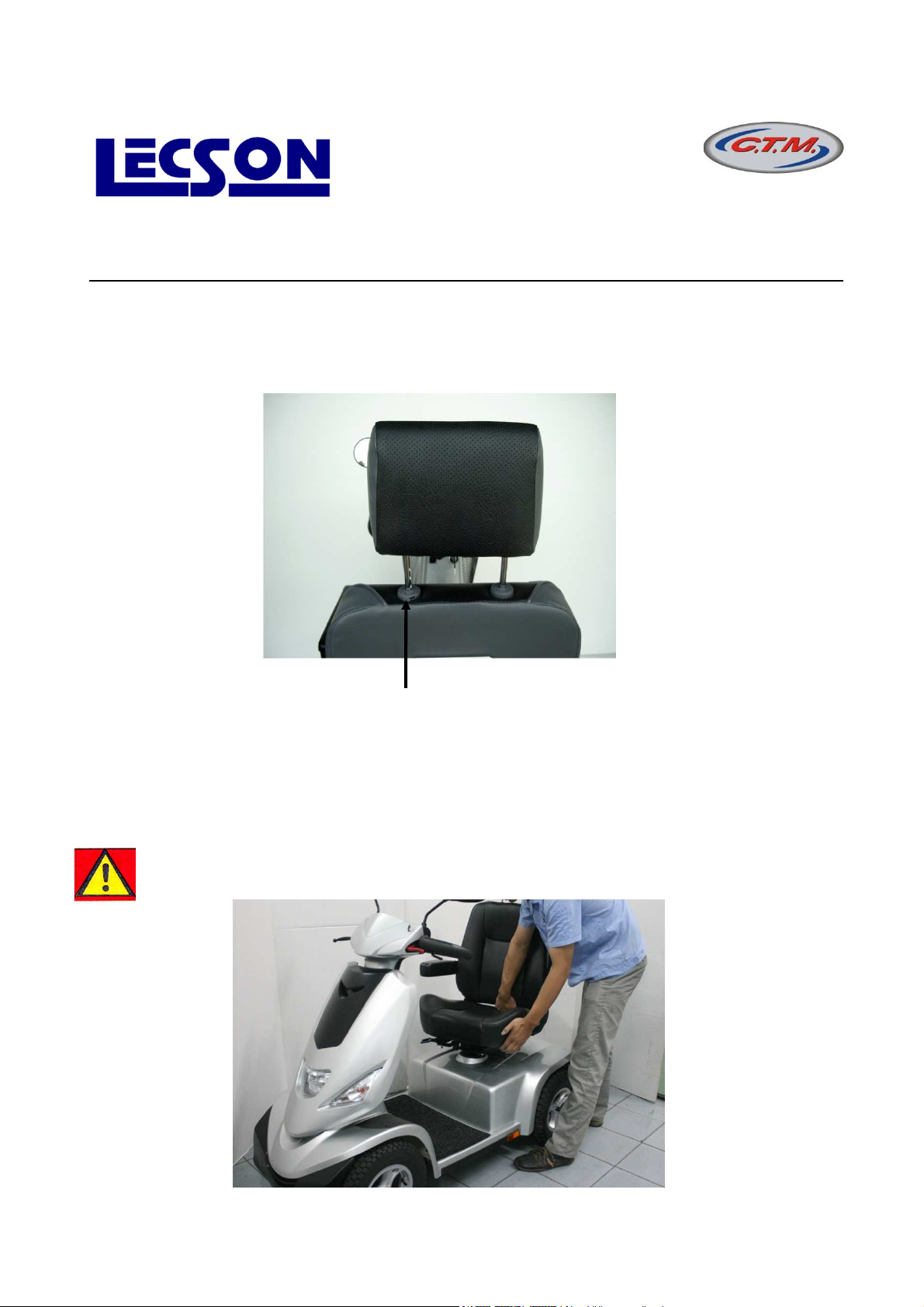

B.7 Einstellung der Kopfstütze
B.8 Sitzentnahme
B.9 Kurvenreduzierung
B.10 Freilaufeinrichtung
16
16
17
17
18
18
19
19
20
20
B.11 Handbremse
B.12 Betriebsbereitschaft der Trommelbremse
B.13 Funktionsprüfung

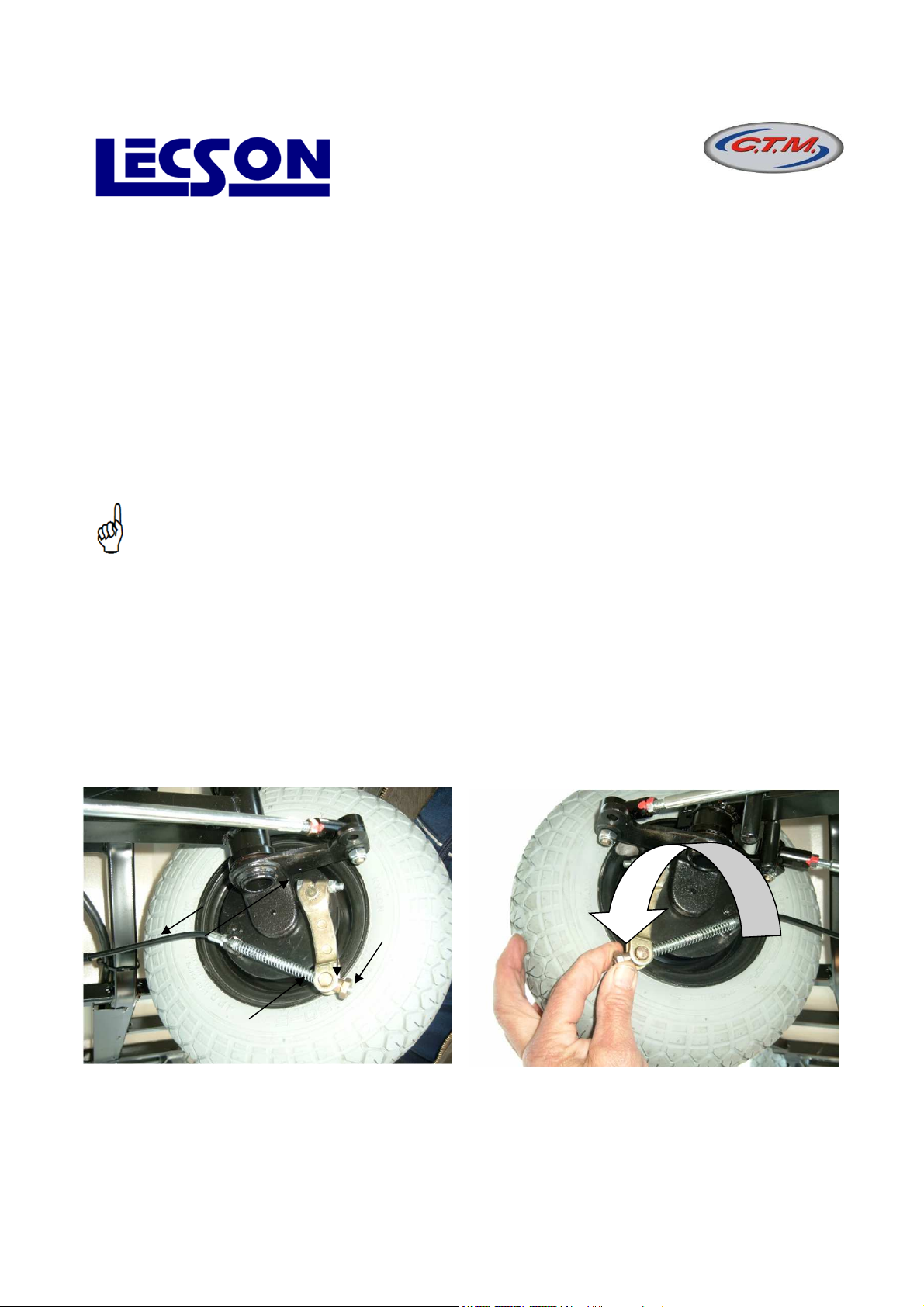

B.14 Justage der Trommelbremse
B.15 Antikippräder
B.16 Sitzgurtbefestigung
Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
20
21
21
22
23
24
3
Sondermeier Elektrofahrzeuge GmbH
C: Fahren, Bedienung (Trockenübungen)
Inhalt
Seiten
C.1 Theorie
C.2 Inbetriebnahme
C.3 Transfer in das Mobil
C.4 Maximalsteigung zur Überwindung von
Hindernissen
C.5 Sicherung und Empfehlungen
C.6 Transport in PKW, Bus, Flugzeug
C.7 Lenksäulenverstellung
C.8 Batterieleistung und Lebensdauer

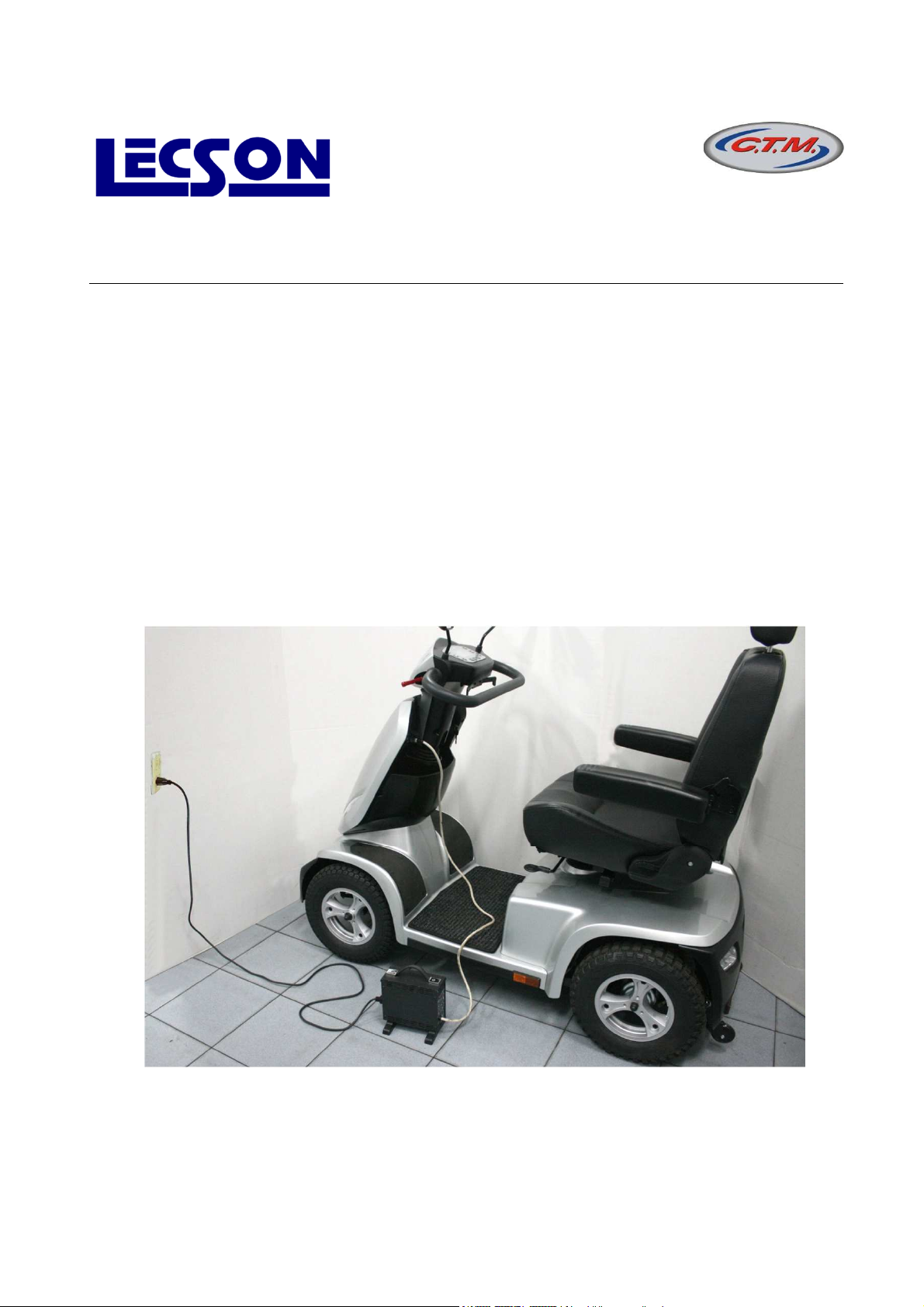

C.9 Aufladen der Batterien
25
26
27
28 – 30
31
32
33
34 – 35
36
C.10 Mögliche Fehlerquellen und deren
Beseitigung
C.11 Reparaturen, wer macht das?

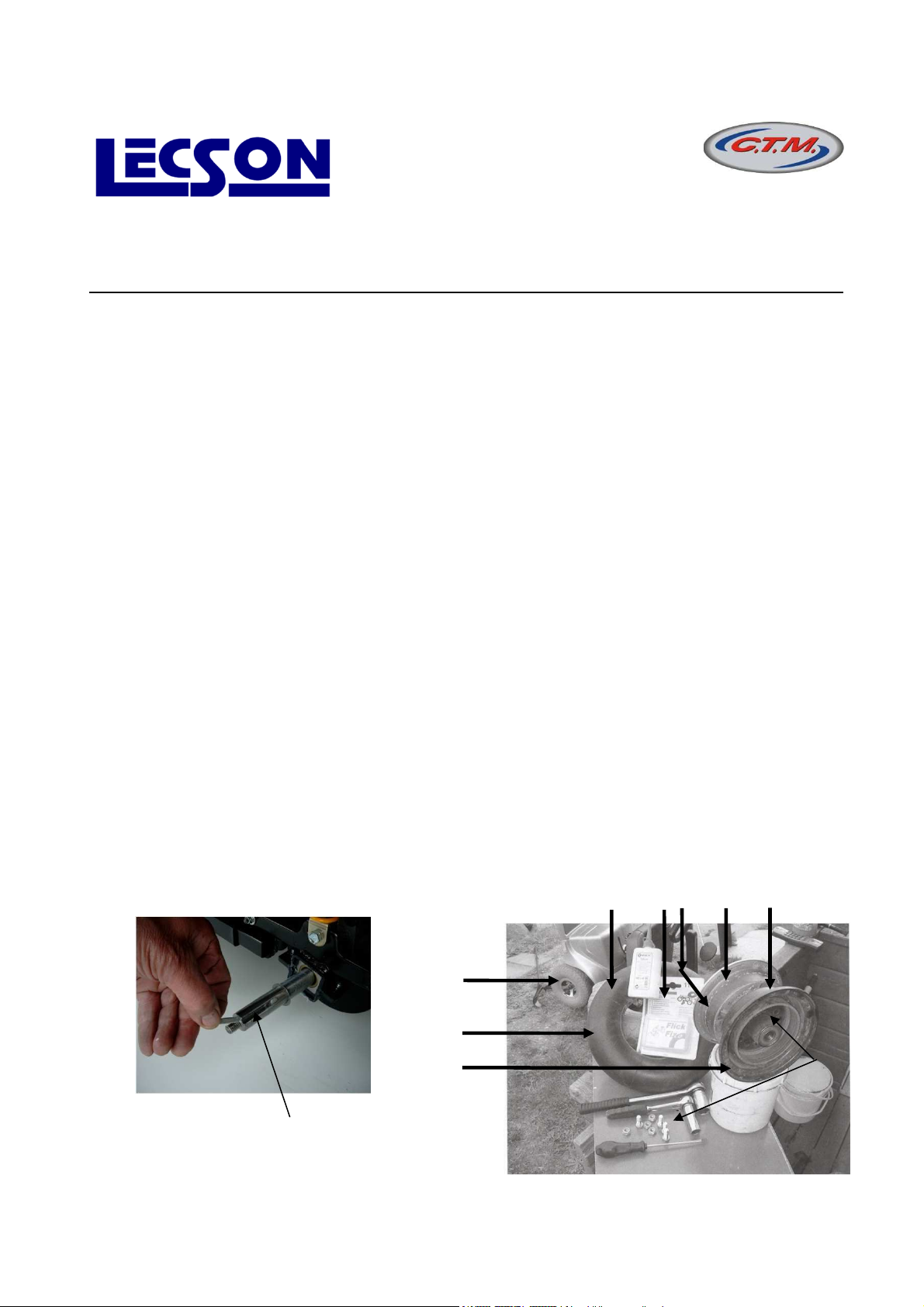

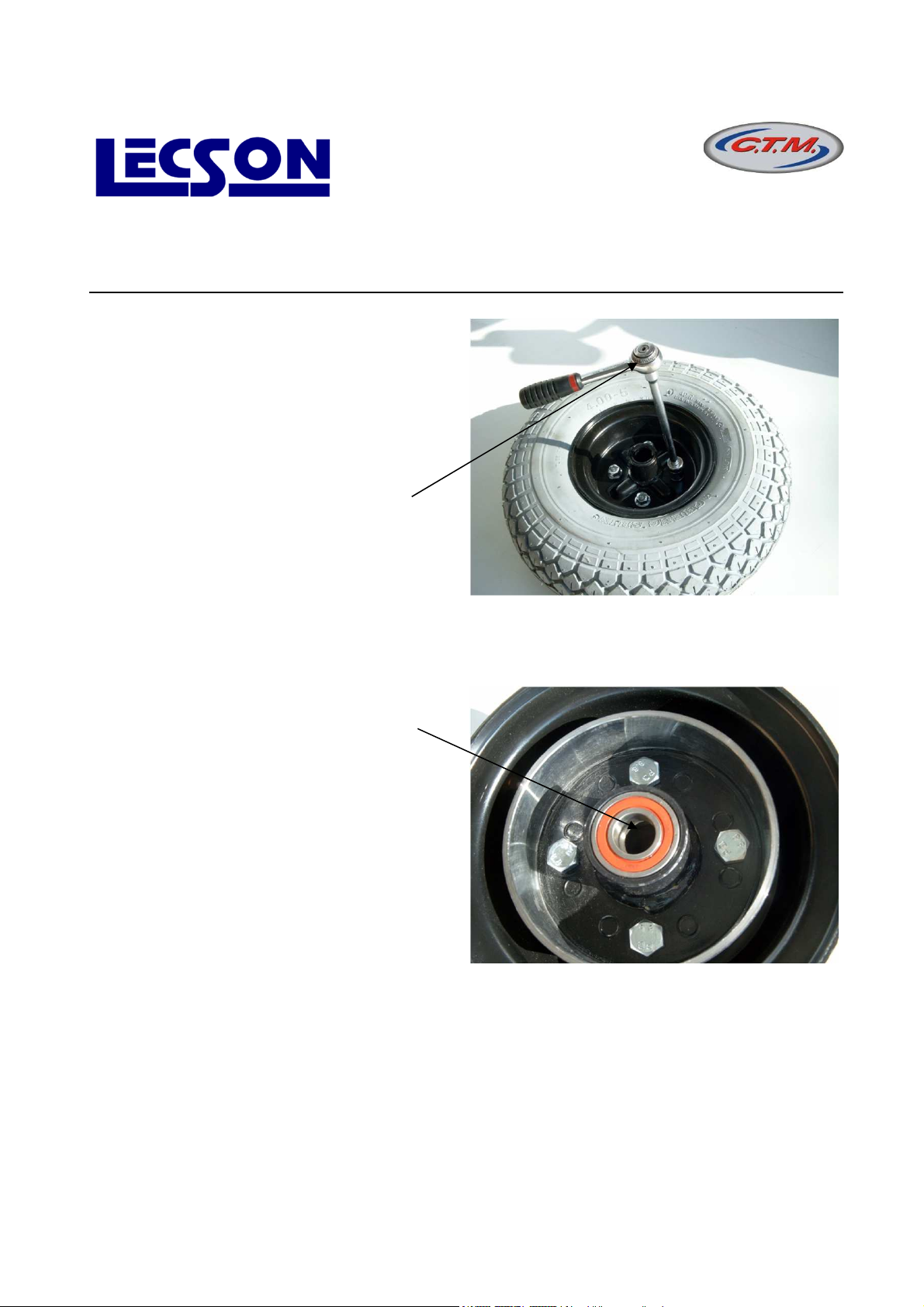

C.12 Plattfußbehebung
Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
37
38
38 – 40
4
Sondermeier Elektrofahrzeuge GmbH
Inhalt
Seiten
D.1 Übergabeinspektion
D.2 Ersatzteilbeschaffung
D.3 Pflege / Reinigung / Desinfektion
D.4 Entsorgungshinweise
D.5 Wartungsmaßnahmen
Konformitätserklärung
Verkaufsmeldung
Verkaufsmeldung, Durchschrift, einzusenden
an Sondermeier
41
42
42
43
43
44
45
46
Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
5
Sondermeier Elektrofahrzeuge GmbH
Einleitung
Mobilität und Design, Technik und Zuverlässigkeit sind in Ihrem LECSON Shoppy vereint.
Er ist für den normalen Gebrauch entwickelt worden. Was heißt normal? Sie möchten ein
wendiges und leistungsstarkes Elektromobil. Für den Transport soll es zerlegbar sein
und/oder wenn es im Stück transportiert werden sollte, darf das Gerät kaum etwas
wiegen. Im Einkaufzentrum soll es an engen Kassen vorbeikommen. Den Wünschen
unserer Kunden sind da kaum Grenzen zu setzen.
Das ist in Ordnung! Im losen Strandsand fahren, Gerät im Salzwasser benutzen sind
Dinge, die müssen wir hier nicht erklären. Sie bleiben im Sand stecken, das Gerät wird
zerstört. Auch müssen wir nicht erwähnen, im Winter, bei einer Schneehöhe von 10 cm
zu fahren. Eine Benutzung ist dann nicht mehr möglich. Bei Glatteis ist absolute Vorsicht
geboten. Lagern Sie Ihr Mobil in trockenen Räumen. Die Umgebungstemperaturen sollten
bei +45° und –20° Celsius liegen. Bei permanent hoher Luftfeuchtigkeit und ständigem
Regenwetter muss mindestens eine Trockenzeit von 12 Stunden eingehalten werden.
Laut Definition ist Ihr Elektromobil ein Produkt der Anwendungsklasse „C“, für die
Benutzung im Außenbereich.
(Natürlich auch innen, Sie dürfen damit in Bus und Bahn, bei Aldi und SKY einkaufen
fahren.)
Gemäß der Konformitätserklärung weist Ihr Gerät eine
CE- Kennzeichnung auf.
Hiermit bestätigt der Hersteller, (CTM in Taiwan) dass das Medizinprodukt mit den
einschlägigen Paragrafen der Richtlinie 93/42 EWG übereinstimmt.
Wir sind mehr als nur bemüht, Ihnen alle erdenkliche Hilfe zukommen zu lassen, wenn
Sie Probleme mit der Bedienung, mit dem Service oder auch mit der Technik haben.
Wenn Sie die Bedienungsanleitung gelesen und verstanden haben, wünschen wir Ihnen
eine gute Fahrt.
Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
6
Sondermeier Elektrofahrzeuge GmbH
Achtung! Warnhinweise auf mögliche technische
Schäden.
Gefahr! Warnhinweise auf mögliche Unfall- und
Verletzungsgefahren.
Gefahr! Warnung vor elektromagnetischen
Feldern.
Bedeutung der Symbole
Warnung! Durch Gefahren mit Batterien.
Wichtiger Hinweis zur Gerätebedienung.
Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
7
Sondermeier Elektrofahrzeuge GmbH
1. Diese Bedienungsanleitung muss vor der Inbetriebnahme gelesen
und auch verstanden werden. Im Zweifelsfall bitte beim Händler
anrufen.
2. Es ist absolut verboten, andere Personen mit Ihrem Mobil zu
transportieren.
3. Wenn die Batterieanzeige aufleuchtet, der Schlüssel auf „on“ ist,
dürfen Sie weder auf, noch vom Gerät absteigen. Immer erst den
Schlüssel auf „off“ stellen.
4. Beim Rückwärtsfahren passieren die meisten Karambolagen,
fahren Sie langsam.
Sicherheitshinweise
5. Vermeiden Sie ruckartige Lenkmanöver, das Mobil kann
umkippen. Üben Sie das Anfahren auf leichten Gefällstrecken.
6. Bevor Sie losfahren, sollten Sie die Spiegel, den Sitz und die
Lenksäule so eingestellt haben, dass Sie bequem und sicher das
Mobil bedienen können. Eine Funktionskontrolle heißt: Der Sitz
muss genauso wie die Lenksäule arretiert werden, der Sitz muss
festgeklemmt und festgeschraubt sein. Licht, Hupe und alle
anderen Funktionen müssen Sie kontrollieren. (Vor jeder Fahrt!)
7. Ob Kinderroller, Fahrrad oder Motorrad, ob Eisenbahn oder LKW,
wenn physikalische Grenzwerte überschritten werden, kippt jedes
Fahrzeug. Bitte lesen Sie die Seite 28 – 30 sehr genau.
8. Alkohol, Medikamente oder sonstige Einflüsse, die Ihre
Fahrsicherheit beeinträchtigen, sind auch bei einem Elektromobil
verboten. Ein E-Mobil ist ein Fahrzeug und Sie unterliegen der
Straßenverkehrsordnung genauso, wie jeder andere
Verkehrsteilnehmer.
Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
8
Sondermeier Elektrofahrzeuge GmbH
9. Wer mit seinem Krankenfahrstuhl, so heißt ein E-Mobil im
Amtsdeutsch, schneller als 6 km/h auf öffentlichen Straßen oder
Wegen fährt, benötigt eine Betriebserlaubnis und ein so
genanntes Mofakennzeichen. Achtung: Fragen Sie nach einer
zusätzlichen Diebstahlversicherung. Die Betriebserlaubnis wird bei
15 km/h Fahrzeugen von uns mitgeliefert.
10. Ob Füße oder Arme, während der Fahrt sind diese Körperteile auf
der Fußablage bzw. am Lenker zu halten.
11. Wenn Sie ein Fahrdienst abholen sollte, bleiben Sie nicht auf
Ihrem E-Mobil sitzen.
12. Elektromagnetische Felder: Warnung! Mobiltelefon, GPS
Navigationssysteme, Hochspannungsleitungen und Sendeanlagen,
oder auch einfache Funktachometer von Fahrrädern, können sich
negativ auf die Elektronik Ihres Elektromobiles auswirken. Und
umgekehrt! Auch Ihr Mobil erzeugt elektromagnetische Störfelder,
wie jeder Elektromotor auch. Dieses kann sich auf
Herzschrittmacher und mobiles Telefonieren negativ auswirken.
Sicherheitshinweise

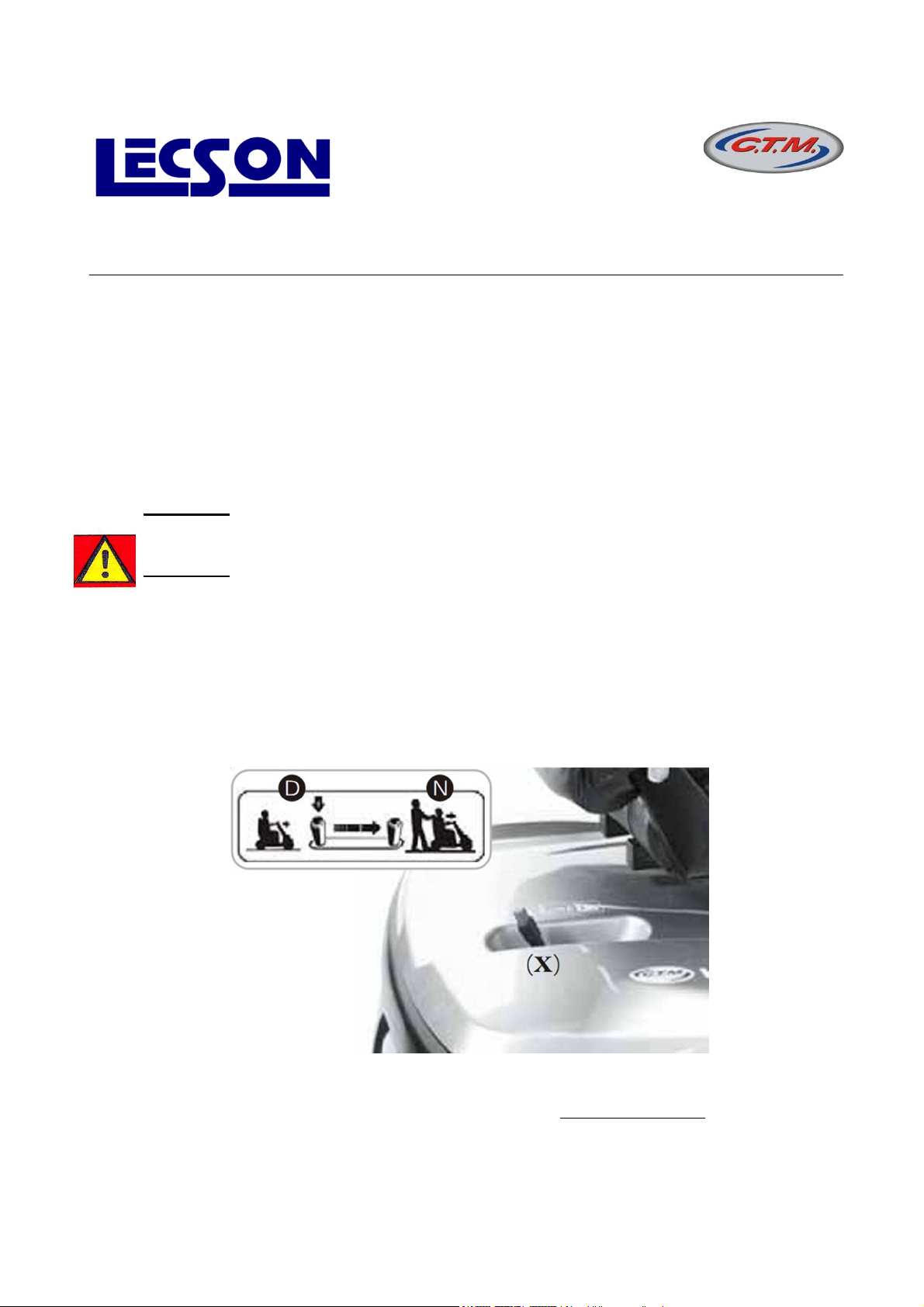

13. Sollte einmal das Mobil wegen eines technischen Defektes oder
auch wegen leerer Batterien liegen bleiben, hat das Gerät hinten
rechts einen so genannten Freilaufhebel, der Motor kann vom
Getriebe getrennt werden. Beim Schieben dürfen Sie nicht auf
Ihrem E-Mobil sitzen bleiben.
14. Im Sommer erwärmt sich die Luft in den Rädern, was normal ist.
Liegt der Luftdruck dann weit über 2 bar (200 kPa), können Ihnen
die Reifen platzen! Wir empfehlen bei „normaler“ Witterung um +
20° C, hinten und vorne 2,0 bar. Achten Sie immer auf den
richtigen Luftdruck und lassen Sie im Sommer etwas Luft aus den
Reifen entweichen.
15. Beachten Sie die Pflege- und Wartungshinweise.
16. Fahren Sie bergab nicht Vollgas!
Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
9
Sondermeier Elektrofahrzeuge GmbH
Handbremse
Abschnitt A
Geräteerklärung
Bedienhebel
Sitz
Armlehnen-
verstellung
Sitzverstellung – vor
und rück
Scheinwerfer
Rückenlehnen-
verstellung
Seitenreflektoren
Sitzdrehung
Abb. 1
Blinker
Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
10
Sondermeier Elektrofahrzeuge GmbH
Abschnitt A
Geräteerklärung
Rückspiegel
Abb. 2
Ablage
Freilaufhebel
Blinker
Reflektor
Anti-Kipp-Rad
Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
11
Sondermeier Elektrofahrzeuge GmbH

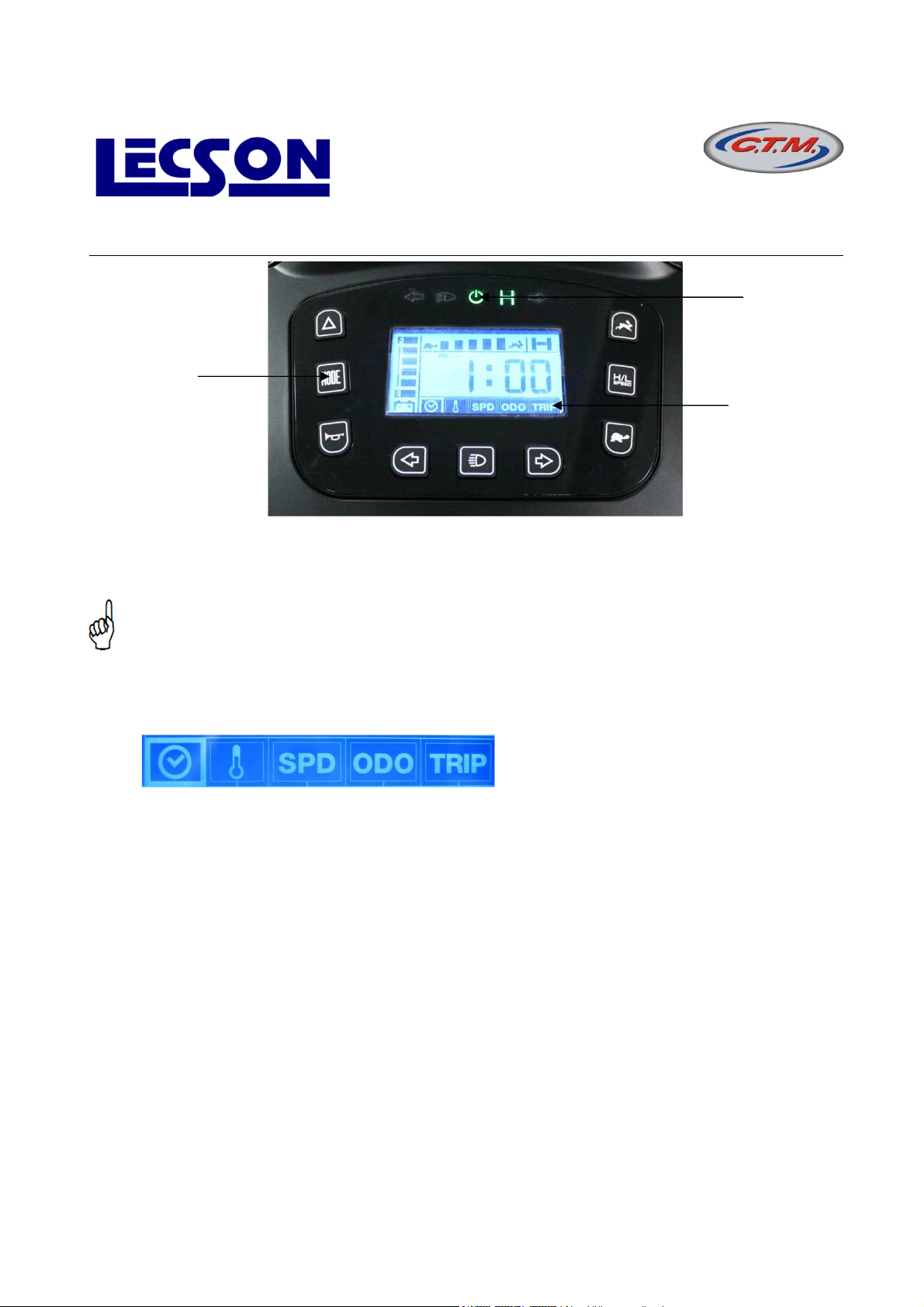

Abschnitt A
Geräteerklärung / Bedienpult
Modus
Warnblinker
Blinksignal
links
Lichtanzeige
Bereitschafts-
anzeige
High Speed Anzeige
Blinksignal
rechts
A
schneller
Blinker
2
Hupe
Blinker
links
Licht
rechts
A.1 Geschwindigkeitseinstellung
Mit diesem Knopf (Nr. 1) können Sie die Geschwindigkeit in 2 Stufen einstellen:
High (dann leuchtet die High Speed Anzeige) und Low. Über Hase (A) und
Schildkröte (B) Können Sie die Geschwindigkeit feiner einstellen. Drücken Sie
auf „Schildkröte“, fährt das Gerät langsamer, schneller, wenn Sie auf „Hase“
drücken.
A.2 Hupe
Knopf für die Bedienung.
Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
langsamer
B
Abb. 3
1
Umschalter:
schnell (High)
langsam (Low)
12
Sondermeier Elektrofahrzeuge GmbH
4
3
Abschnitt A
Geräteerklärung / Bedienpult
5
A.3 Batteriestandsanzeige
Sie zeigt den Ladezustand Ihrer Batterie an. Wenn alle Kästchen voll sind, ist
die Batterie voll geladen. Wird die Batterie leerer, gehen von oben nach unten
die Kästchen weg.
Achtung: Auf Seite 34 – 36 wird alles noch genauer erklärt. Es gibt Dinge, die Ihre
Batterien überhaupt nicht mögen! Wissen sollten Sie auch, dass es keine
Batteriestandsanzeige auf dem Markt gibt, die wenigstens zu 80% genau anzeigt. Im
Winter bspw., bei starkem Frost hat die Batterie nur ca. 50% der Leistung, die sie im
Sommer aufweist. Die Anzeige zeigt leider immer den gleichen Wert an.
A.4 Warnblinkanlage
Drücken Sie auf diesen Knopf, geht die Warnblinkanlage an.
A.5 Blinklicht
So wie die Symbole links und rechts angeordnet sind, zum Blinken kurz den
Knopf drücken, das Gerät blinkt. Nochmals drücken und die Anzeige erlischt.
5
6
Abb. 3
A.6 Beleuchtung
In der Mitte befindet sich der Knopf für das Licht. Einmaliges Draufdrücken für
Licht an und erneutes Drücken und das Licht erlischt.
Achtung: Bei Einbruch der Dunkelheit müssen auch Sie mit Licht fahren.
Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
13
Loading...
