Lecson HS-898 User Manual [de]
Sondermeier Elektrofahrzeuge GmbH
Bedienungsanleitung /
Serviceheft
Elektromobil
HS-898
Sondermeier Elektrofahrzeuge GmbH
Technische Daten
Bemessungsgrundlage:
Die angegebenen Werte sind in Millimeter (mm), Kilometer die Stunde (km/h), Batterieleistung in
Amperestunden (Ah), Steigungen in Prozent (%) und Gewichte in Kilogramm (kg),
Umgebungstemperatur in Grad (+/- ° C), Luftdruck in bar/kPa festgelegt (siehe Reifenmantelangaben).
Motorleistung in Kilowatt (kw). Wenn wir also eine theoretische Fahrleistung in Kilometern (km)
angeben, ist das ein Richtwert. Im Sommer bei + 20° C beispielsweise erreicht eine leichte Person, die
auf vorgeschriebenen Luftdruck, auf gleichbleibende Geschwindigkeit achtet eine größere Reichweite als
derjenige, der 150 kg zugelassene Zuladung mitbringt, der bei voller Beleuchtung gegen den Wind und
dazu noch bergauf fährt. Die Reichweite ist also bei optimalen Bedingungen gemessen worden, dazu
später mehr unter Punkt C. 9, Thema Batterien.
Abmessungen
Breite mm 680
Länge über alles mm 1440
Höhe mm 1360
Bodenfreiheit mm 100
Wenderadius (360°) mm 2400
Radgröße
Vorne mm 330
Hinten mm 330
Luftdruck vorne kPa 1,8
Luftdruck hinten kPa 2
Leistungsmerkmale
Geschw indigkeit km/h 0 - 6 oder 0 - 15
Reichw eite (siehe Bemessungsgrundlage) km bis 60
Batterien 2 x 12 Volt Ah 50 oder 70 (Gel)
Steigung % 12
Steigfähigkeit kurzfristig % 20
Motorleistung kw 0,7
Betriebsspannung V 24
Maxstrom, Sicherung A 70
Bremsen
Elektromagnetbremse Ja
Nothandbremse Ja
Fahrgestell
Anzahl der Räder 4
Gewicht ohne Batterien kg 86
Maximale Zuladung kg / 6 km/h 181
Maximale Zuladung kg / 15 km/h 160
Verstellbare Lenksäule Ja
Federung Ja
Änderungen vorbehalten!
Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
1
Sondermeier Elektrofahrzeuge GmbH
Inhalt
Seiten
Technische Daten/Bemessungsgrundlagen
Inhalt
Einleitung
Bedeutung von Symbolen
Sicherheitshinweise
A: Geräteerklärung / Bedienpult
A.1 Geschwindigkeitseinstellung
A.2 Hi-/Lo-Schalter
A.3 Hupe
1
2 – 5
6
7
8 – 9
10
10
10
A.4 Bedienhebel
A.5 Batteriestandsanzeige
A.6 Ein-/ Ausschalter
A.7 Ladesteckdose
A.8 Beleuchtung
A.9 Blinklicht
A.10 Warnblinkanlage
A.11 Bereitschaftsanzeige / Fehlercodeanzeige
Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
11
11
11
12
12
12
12
2
Sondermeier Elektrofahrzeuge GmbH
B: Einstellmöglichkeiten
Inhalt
Seiten
B.1 Information zum richtigen Sitzen
B.2 Vor- und Zurückschieben des Sitzes
B.3 Verstellen der Armlehnen
B.4 Hochklappen der Armlehnen
B.5 Sitz drehen und feststellen
B.6 Höhenverstellung des Sitzes
B.7 Einstellung der Rückenlehne
B.8 Einstellung der Kopfstütze
B.9 Sitzentnahme
B.10 Freilaufeinstellung
13
14
14
14
15
15
16
16
17
18
B.11 Handbremse
B.12 Betriebsbereitschaft der Trommelbremse
B.13 Funktionsprüfung
B.14 Justage der Trommelbremse
B.15 Antikippräder
B.16 Sitzgurtbefestigung
Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
18
19
19
20
21
22
3
Sondermeier Elektrofahrzeuge GmbH
C: Fahren, Bedienung (Trockenübungen)
Inhalt
Seiten
C.1 Theorie
C.2 Inbetriebnahme

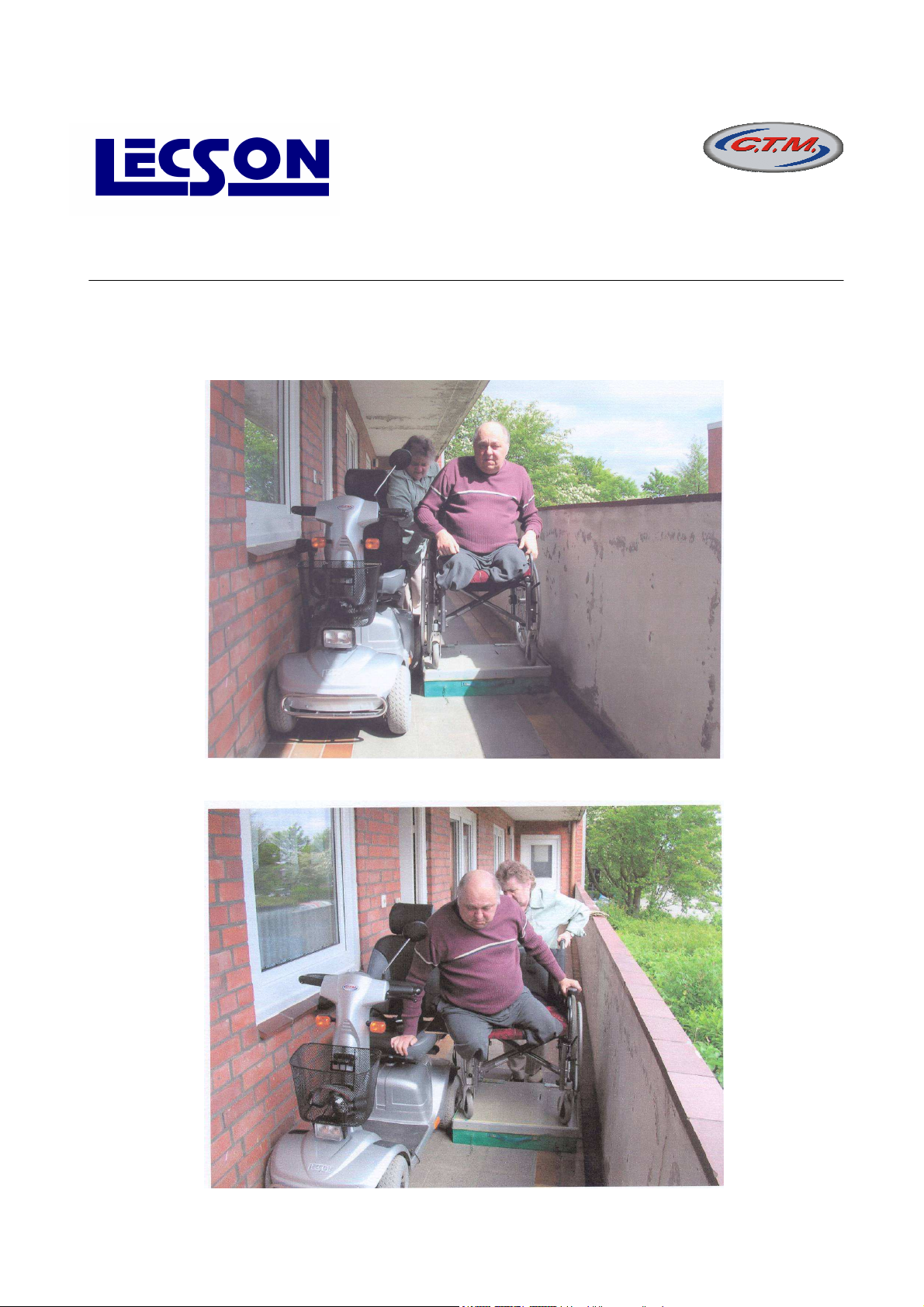

C.3 Transfer in das Mobil

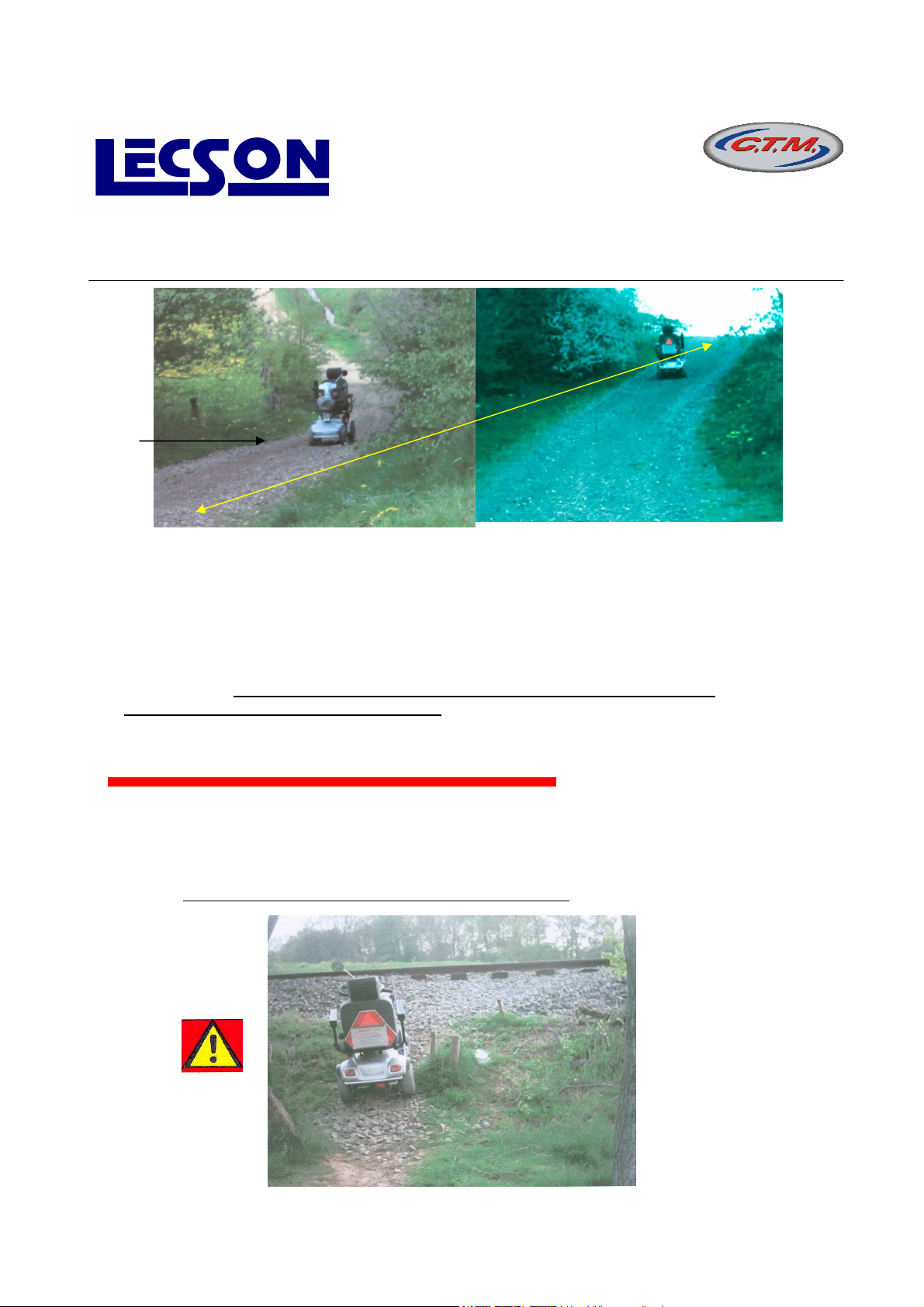

C.4 Maximalsteigung zur Überwindung von
Hindernissen
C.5 Sicherung und Empfehlungen
C.6 Transport in PKW, Bus, Flugzeug

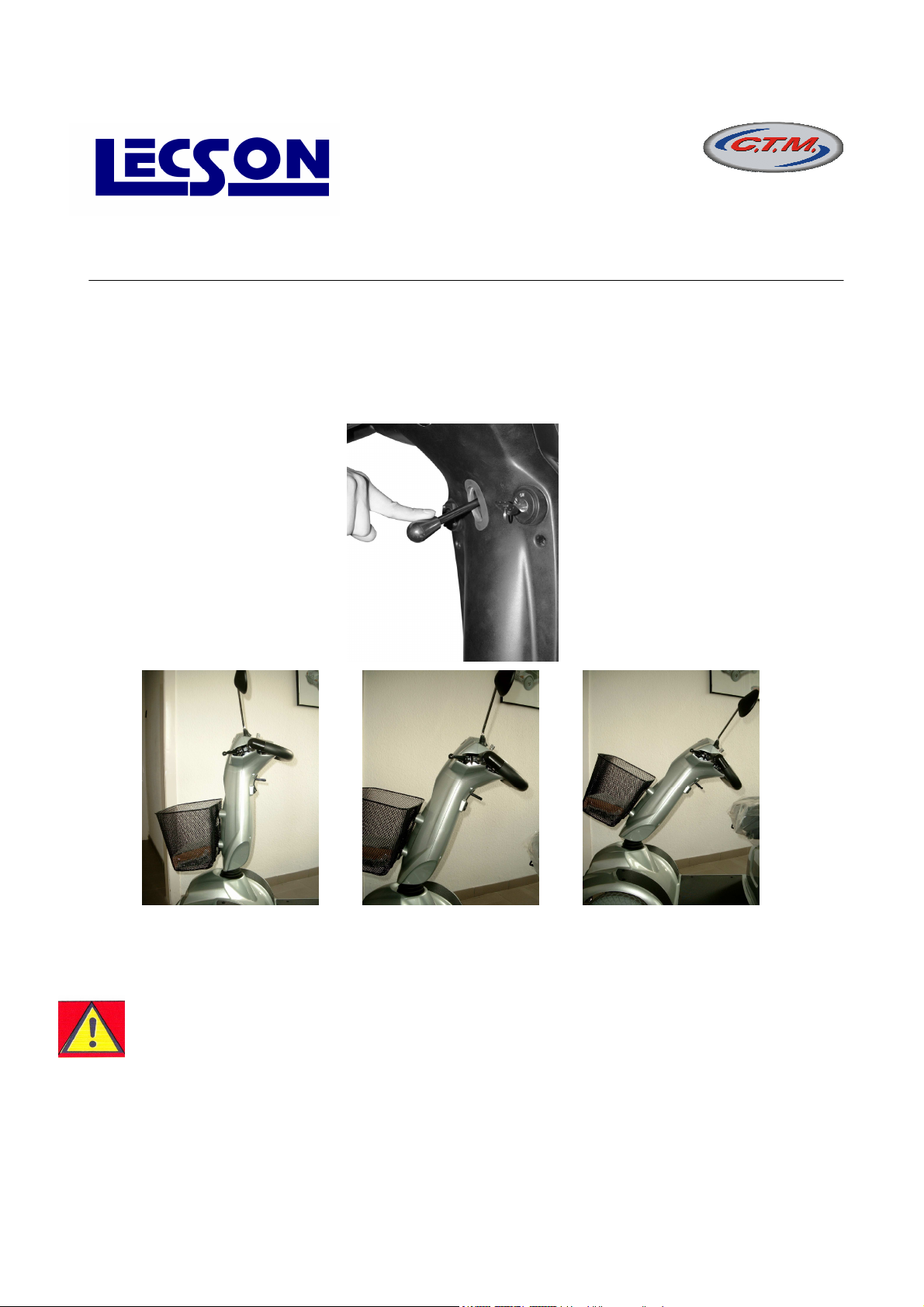

C.7 Lenksäulenverstellung
C.8 Batterieleistung und Lebensdauer

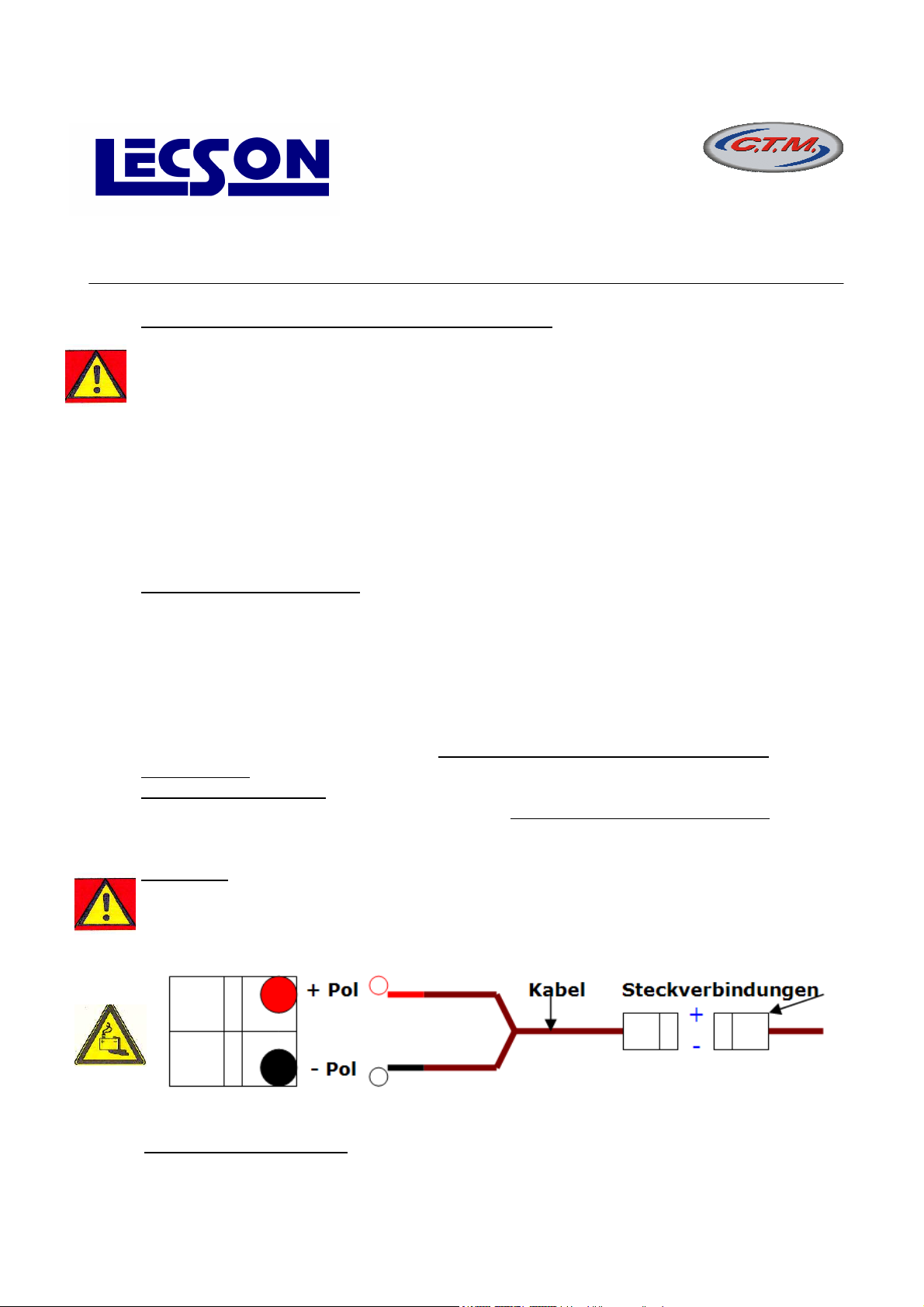

C.9 Aufladen der Batterien
23
24
25
26 – 28
29
30
31
32 – 33
34
C.10 Mögliche Fehlerquellen und deren
Beseitigung
C.11 Reparaturen, wer macht das?

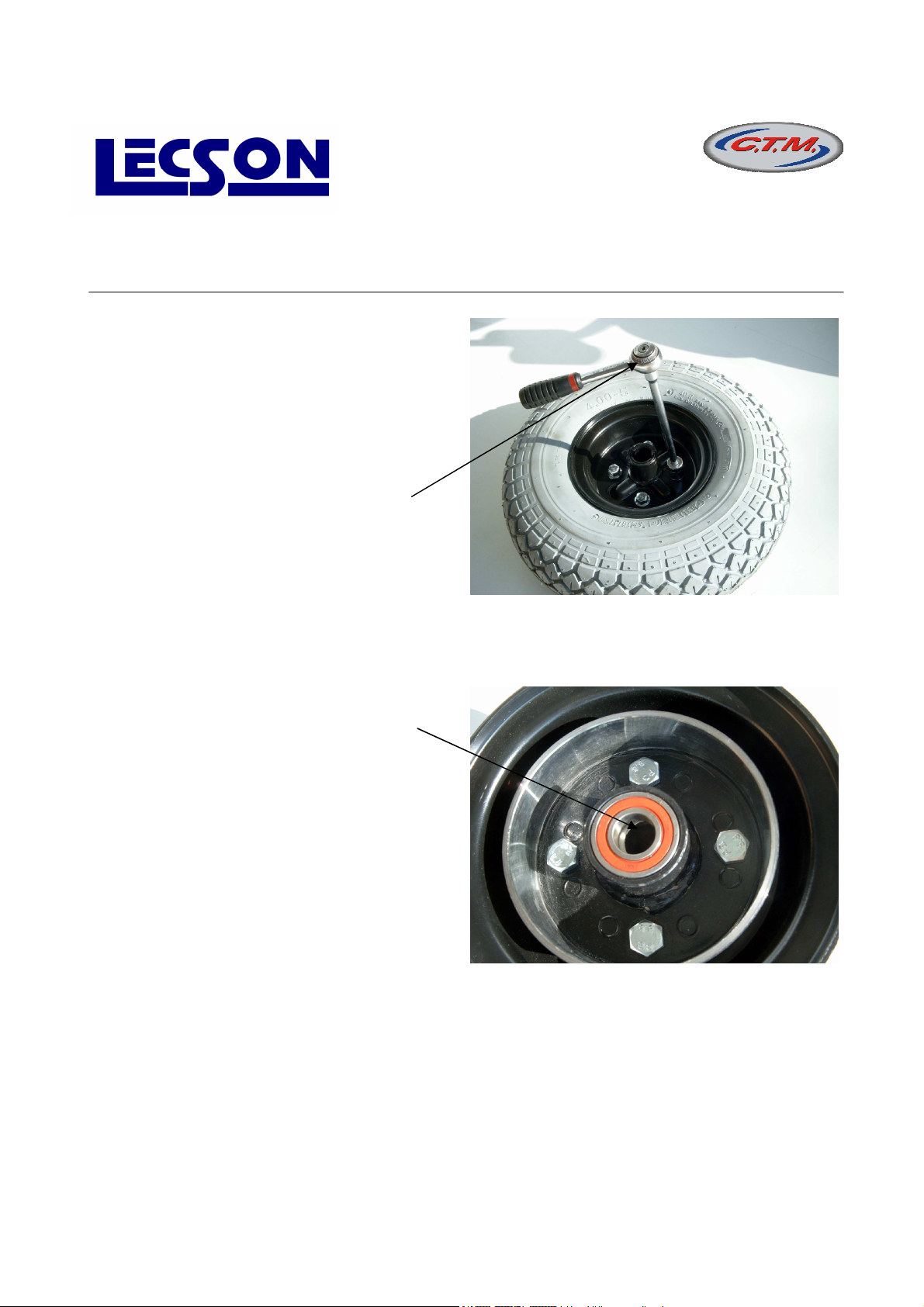

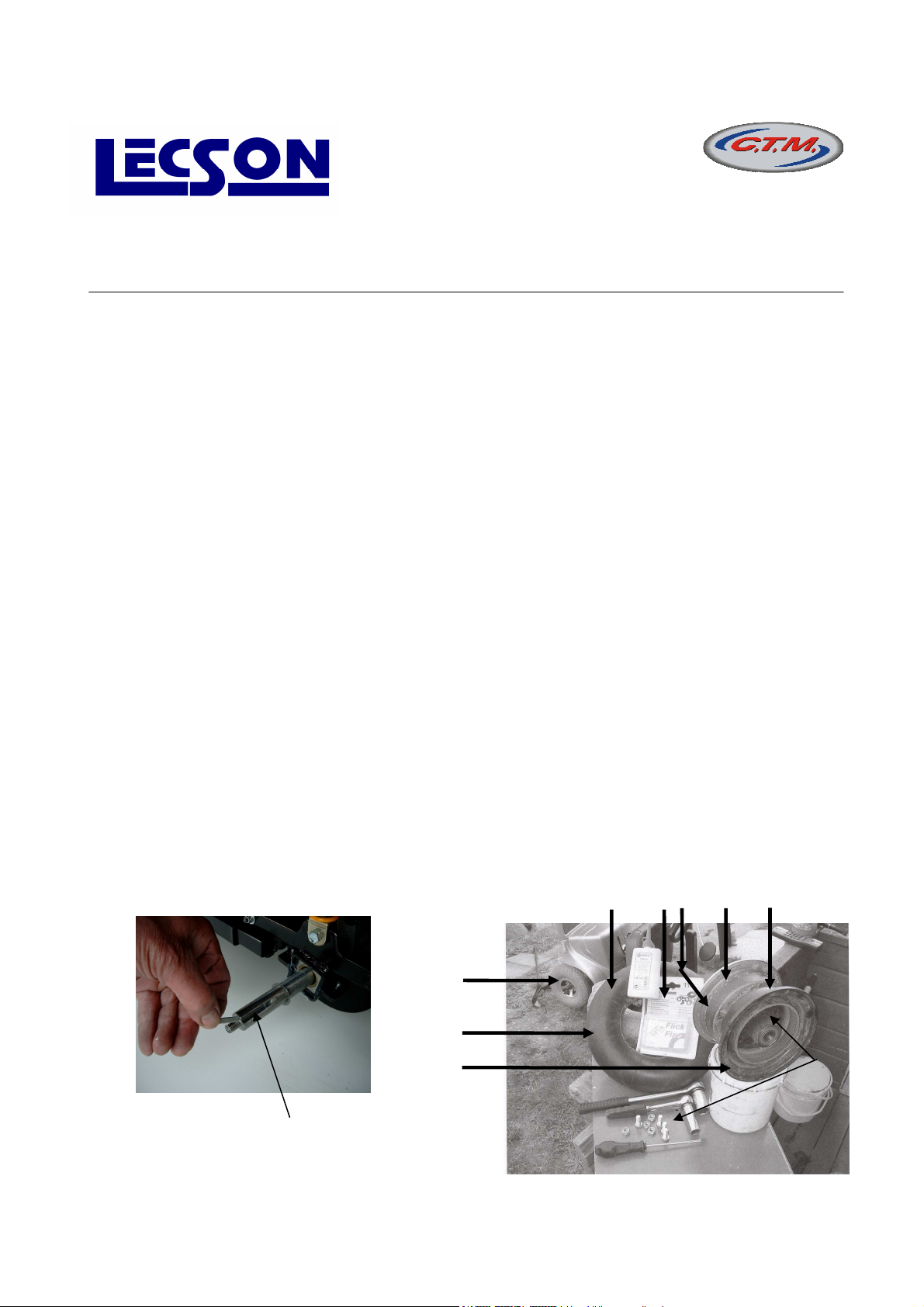

C.12 Plattfußbehebung
Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
35
36
36 – 38
4
Sondermeier Elektrofahrzeuge GmbH
Inhalt
Seiten
D.1 Übergabeinspektion
D.2 Ersatzteilbeschaffung
D.3 Pflege / Reinigung / Desinfektion
D.4 Entsorgungshinweise
D.5 Wartungsmaßnahmen
Konformitätserklärung
Verkaufsmeldung
Verkaufsmeldung, Durchschrift, einzusenden
an Sondermeier
39
40
40
41
41
42
43
44
Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
5
Sondermeier Elektrofahrzeuge GmbH
Einleitung
Mobilität und Design, Technik und Zuverlässigkeit sind in Ihrem LECSON Shoppy vereint.
Er ist für den normalen Gebrauch entwickelt worden. Was heißt normal? Sie möchten ein
kleines, wendiges und leistungsstarkes Elektromobil. Für den Transport soll es zerlegbar
sein und/oder wenn es im Stück transportiert werden sollte, darf das Gerät kaum etwas
wiegen. Im Einkaufzentrum soll es an engen Kassen vorbeikommen. Den Wünschen
unserer Kunden sind da kaum Grenzen zu setzen.
Das ist in Ordnung! Im losen Strandsand fahren, Gerät im Salzwasser benutzen sind
Dinge, die müssen wir hier nicht erklären. Sie bleiben im Sand stecken, das Gerät wird
zerstört. Auch müssen wir nicht erwähnen, im Winter, bei einer Schneehöhe von 10 cm
zu fahren. Eine Benutzung ist dann nicht mehr möglich. Bei Glatteis ist absolute Vorsicht
geboten. Lagern Sie Ihr Mobil in trockenen Räumen. Die Umgebungstemperaturen sollten
bei +45° und –20° Celsius liegen. Bei permanent hoher Luftfeuchtigkeit und ständigem
Regenwetter muss mindestens eine Trockenzeit von 12 Stunden eingehalten werden.
Laut Definition ist Ihr Elektromobil ein Produkt der Anwendungsklasse „C“, für die
Benutzung im Außenbereich.
(Natürlich auch innen, Sie dürfen damit in Bus und Bahn, bei Aldi und SKY einkaufen
fahren.)
Gemäß der Konformitätserklärung weist Ihr Gerät eine
CE- Kennzeichnung auf.
Hiermit bestätigt der Hersteller, (CTM in Taiwan) dass das Medizinprodukt mit den
einschlägigen Paragrafen der Richtlinie 93/42 EWG übereinstimmt.
Wir sind mehr als nur bemüht, Ihnen alle erdenkliche Hilfe zukommen zu lassen, wenn
Sie Probleme mit der Bedienung, mit dem Service oder auch mit der Technik haben.
Wenn Sie die Bedienungsanleitung gelesen und verstanden haben, wünschen wir Ihnen
eine gute Fahrt.
Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
6
Sondermeier Elektrofahrzeuge GmbH
Achtung! Warnhinweise auf mögliche technische
Schäden.
Gefahr! Warnhinweise auf mögliche Unfall- und
Verletzungsgefahren.
Gefahr! Warnung vor elektromagnetischen
Feldern.
Bedeutung der Symbole
Warnung! Durch Gefahren mit Batterien.
Wichtiger Hinweis zur Gerätebedienung.
Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
7
Sondermeier Elektrofahrzeuge GmbH
1. Diese Bedienungsanleitung muss vor der Inbetriebnahme gelesen
und auch verstanden werden. Im Zweifelsfall bitte beim Händler
anrufen.
2. Es ist absolut verboten, andere Personen mit Ihrem Mobil zu
transportieren.
3. Wenn die Batterieanzeige aufleuchtet, der Schlüssel auf „on“ ist,
dürfen Sie weder auf, noch vom Gerät absteigen. Immer erst den
Schlüssel auf „off“ stellen.
4. Beim Rückwärtsfahren passieren die meisten Karambolagen,
fahren Sie langsam und wenn nötig, können wir Ihnen gegen
Aufpreis einen 2. Spiegel liefern.
Sicherheitshinweise
5. Vermeiden Sie ruckartige Lenkmanöver, das Mobil kann
umkippen. Üben Sie das Anfahren auf leichten Gefällstrecken.
6. Bevor Sie losfahren, sollten Sie den Spiegel, den Sitz und die
Lenksäule so eingestellt haben, dass Sie bequem und sicher das
Mobil bedienen können. Eine Funktionskontrolle heißt: Der Sitz
muss genauso wie die Lenksäule arretiert werden, der Sitz muss
festgeklemmt und festgeschraubt sein. Licht, Hupe und alle
anderen Funktionen müssen Sie kontrollieren. (Vor jeder Fahrt!)
7. Ob Kinderroller, Fahrrad oder Motorrad, ob Eisenbahn oder LKW,
wenn physikalische Grenzwerte überschritten werden, kippt jedes
Fahrzeug. Bitte lesen Sie die Seite 26 – 28 sehr genau.
8. Alkohol, Medikamente oder sonstige Einflüsse, die Ihre
Fahrsicherheit beeinträchtigen, sind auch bei einem Elektromobil
verboten. Ein E-Mobil ist ein Fahrzeug und Sie unterliegen der
Straßenverkehrsordnung genauso, wie jeder andere
Verkehrsteilnehmer.
Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
8
Sondermeier Elektrofahrzeuge GmbH
9. Wer mit seinem Krankenfahrstuhl, so heißt ein E-Mobil im
Amtsdeutsch, schneller als 6 km/h auf öffentlichen Straßen oder
Wegen fährt, benötigt eine Betriebserlaubnis und ein so
genanntes Mofakennzeichen. Achtung: Fragen Sie nach einer
zusätzlichen Diebstahlversicherung. Die Betriebserlaubnis wird bei
15 km/h Fahrzeugen von uns mitgeliefert.
10. Ob Füße oder Arme, während der Fahrt sind diese Körperteile auf
der Fußablage bzw. am Lenker zu halten.
11. Wenn Sie ein Fahrdienst abholen sollte, bleiben Sie nicht auf
Ihrem E-Mobil sitzen. Sie müssen richtig angeschnallt werden,
was auf einem E-Mobil nicht möglich ist.
Sicherheitshinweise
12. Elektromagnetische Felder: Warnung! Mobiltelefon, GPS
Navigationssysteme, Hochspannungsleitungen und Sendeanlagen,
oder auch einfache Funktachometer von Fahrrädern, können sich
negativ auf die Elektronik Ihres Elektromobiles auswirken. Und
umgekehrt! Auch Ihr Mobil erzeugt elektromagnetische Störfelder,
wie jeder Elektromotor auch. Dieses kann sich auf
Herzschrittmacher und mobiles Telefonieren negativ auswirken.
13. Sollte einmal das Mobil wegen eines technischen Defektes oder
auch wegen leerer Batterien liegen bleiben, hat das Gerät hinten
rechts einen so genannten Freilaufhebel, der Motor kann vom
Getriebe getrennt werden. Beim Schieben dürfen Sie nicht auf
Ihrem E-Mobil sitzen bleiben.
14. Im Sommer erwärmt sich die Luft in den Rädern, was normal ist.
Liegt der Luftdruck dann weit über 2 bar (200 kPa), können Ihnen
die Reifen platzen! Wir empfehlen bei „normaler“ Witterung um +
20° C, hinten 2,0 bar und vorne 1,7 bar. Achten Sie immer auf
den richtigen Luftdruck und lassen Sie im Sommer etwas Luft aus
den Reifen entweichen.
15. Beachten Sie die Pflege- und Wartungshinweise.
Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
9
Sondermeier Elektrofahrzeuge GmbH
2
3
Abschnitt A
Geräteerklärung / Bedienpult
1
4
A.1 Geschwindigkeitseinstellung
Mit diesem Drehknopf können Sie die Geschwindigkeit stufenlos regeln. Er dient
zur grundsätzlichen Vorwahl, ob schnell oder langsam. Steht der Pfeil auf
„Schildkröte“, fährt das Gerät langsam, schnell, wenn er auf „Hase“ steht.
A.2 Hi-/Lo-Schalter
Mit diesem Drucktaster können Sie die Geschwindigkeit in 2 Stufen einstellen.
A.3 Hupe
Drucktaster für die Bedienung.
A.4 Bedienhebel
Unabhängig von der Drehknopfeinstellung können Sie den Bedienhebel zur
Dosierung der Geschwindigkeit nutzen. Vorwärts mit dem rechten Daumen oder
rückwärts mit dem linken Daumen. Ob Halbseitenlähmung oder Amputation
eines Armes oder Hand etc., wir können die Bedienrichtung umprogrammieren.
4
Abb. 1
Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
10
Sondermeier Elektrofahrzeuge GmbH
5
Abschnitt A
Geräteerklärung / Bedienpult
A.5 Batteriestandsanzeige
Sie zeigt den Ladezustand Ihrer Batterie an:
Grün = voll aufgeladen
Gelb = etwa halb geladen
Rot = Batterie bald leer.
Nr. 10, wenn die Bereitschaftsanzeige blinkt, noch ca. 500 m Fahrstrecke.
Achtung: Auf Seite 33 – 35 wird alles noch genauer erklärt. Es gibt Dinge, die
Ihre Batterien überhaupt nicht mögen! Wissen sollten Sie auch, dass es keine
Batteriestandsanzeige auf dem Markt gibt, die wenigstens zu 80% genau
anzeigt.
Im Winter bspw., bei starkem Frost hat die Batterie nur ca. 50% der Leistung,
die sie im Sommer aufweist. Die Anzeige zeigt leider immer den gleichen Wert
an.
A.6 Ein-/ Ausschalter
Wie abgebildet, befindet sich der Schalter unterhalb der Lenksäule.
In „ON“ Position ist das Fahrzeug startklar, in „OFF“ Position abgeschaltet.
Da der Schlüsselschalter von oben nicht sichtbar ist, sollte man ihn nicht
vergessen. Besonders auf Kinder und Diebstahl achten!
Abb. 1
7
6
A.7 Ladesteckdose für die Batterie
Diese Steckdose ist mit einem Deckel versehen, der seitlich weggedreht werden
kann. (Bei Gicht, Rheuma, etc. Deckel offen lassen, da es schwierig ist, ihn zu
drehen.)
Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
11
Sondermeier Elektrofahrzeuge GmbH
Abschnitt A
Geräteerklärung / Bedienpult
11
10
8
9
A.8 Beleuchtung
Bei Ihrem Modell HS-898 erkennen Sie das Symbol auf Ihrer Bedienkonsole.
Einmaliges Draufdrücken für Licht an und erneutes Drücken und das Licht
erlischt.
Achtung: Bei Einbruch der Dunkelheit müssen auch Sie mit Licht
fahren.
A.9 Blinklicht
So wie die Symbole links und rechts angeordnet sind, zum Blinken kurz den
Kontaktschalter erfühlen und draufdrücken, das Gerät blinkt. Nochmals drücken
und die Anzeige erlischt.
A.10 Warnblinkanlage
Hierzu ist Folgendes zu erklären: Auch wenn es „nur“ ein Elektromobil ist, auch
Sie könnten in eine Situation geraten, wo Sie andere auf sich aufmerksam
machen müssen. Besonders im Winter, bei schlechter Sicht und Schneetreiben,
kann man auf einem größeren Eisklumpen oder Schneematsch festsitzen. Dann
müssen Sie andere warnen.
9
Abb. 1
A.11 Bereitschaftsanzeige / Fehlercodeanzeige
Bei eingeschaltetem Gerät leuchtet diese Lampe.
Bei einem Fehler blinkt sie.
Sollte sie 5 mal aufblinken, überprüfen Sie bitte, ob der Freilaufhebel auf
„neutral“ steht.
Sollte sie durchgehend blinken, laden Sie das Gerät wieder auf, da dann die
Batterien vollkommen leer sind.
Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
12
Sondermeier Elektrofahrzeuge GmbH
Abschnitt B
Einstellmöglichkeiten

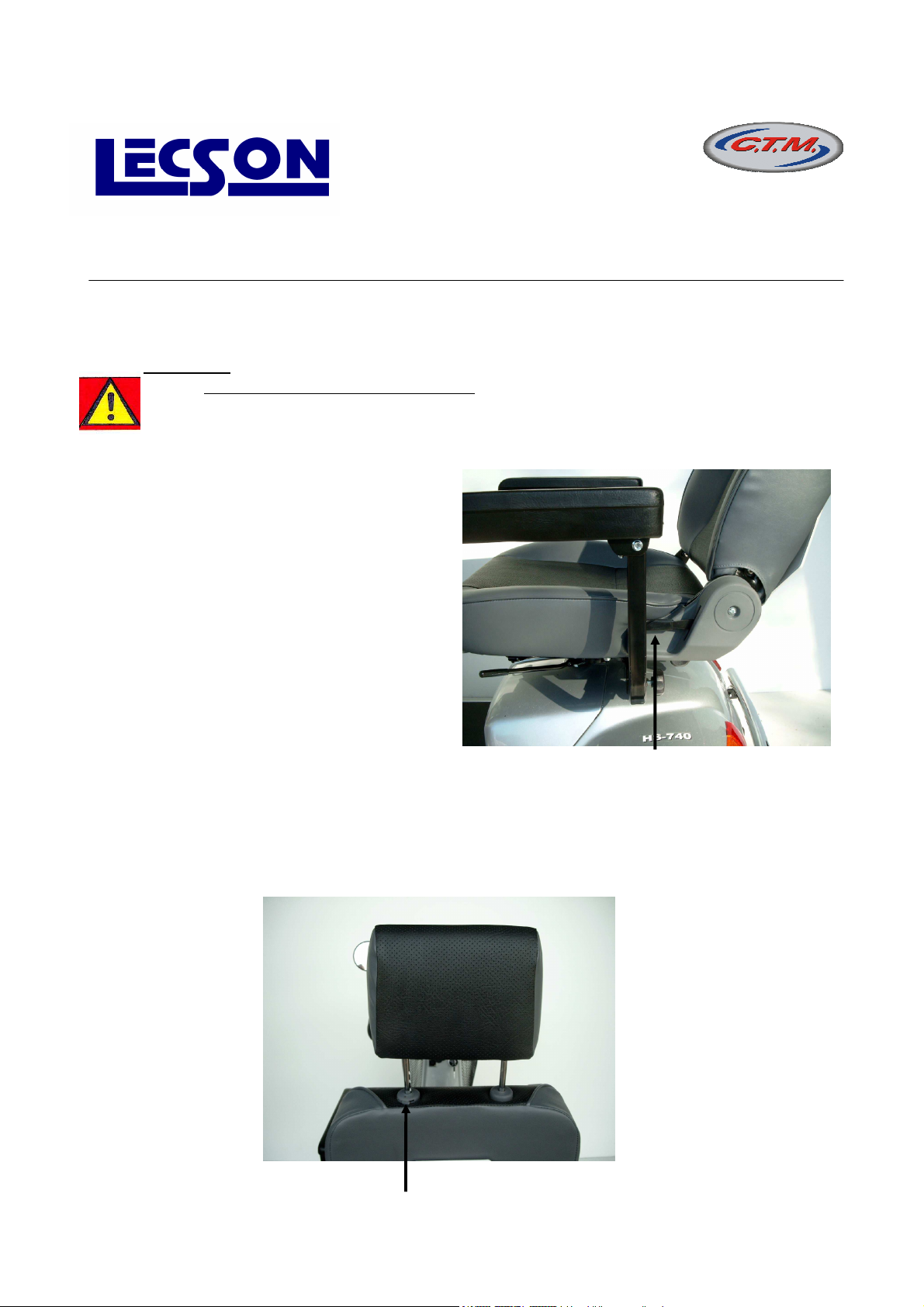

B.1 Informationen zum richtigen Sitzen
Grundsätzliche Anmerkungen zum Sitz und den Einstellmöglichkeiten.
Es ist wichtig, technische Funktionen und das richtige Sitzen selbst zu
beschreiben. Die Sitzhöhe muss so eingestellt werden, damit beide Füße plan
auf der Bodenplatte aufliegen. Unter den Kniekehlen muss sich die flache Hand
schieben lassen, denn dort verlaufen die Schlagadern und Blutgefäße. Sitzen
Sie zu hoch, haben die Füße keinen richtigen Bodenkontakt, Sie klemmen die
Gefäße ab, die Beine „schlafen“ ein. Es besteht Thrombosegefahr. Und Sie
sitzen dann wie auf einem Medizinball, bei Richtungsänderungen haben
Sie keinerlei Abstützeffekt durch die Beine, es besteht dann akute
Unfallgefahr. Ist die Sitzfläche wesentlich zu kurz, zwischen Kniekehle und
Sitzfläche passen keine zwei Fingerbreit „Luft“, gilt die gleiche Gefahr, als wenn
die Beine keinen Bodenkontakt haben. Die Beine „schlafen“ ein. Dann muss die
Distanz mit einem Kissen im Rückenbereich ausgeglichen werden.
Abb. 2
Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
13
Loading...
