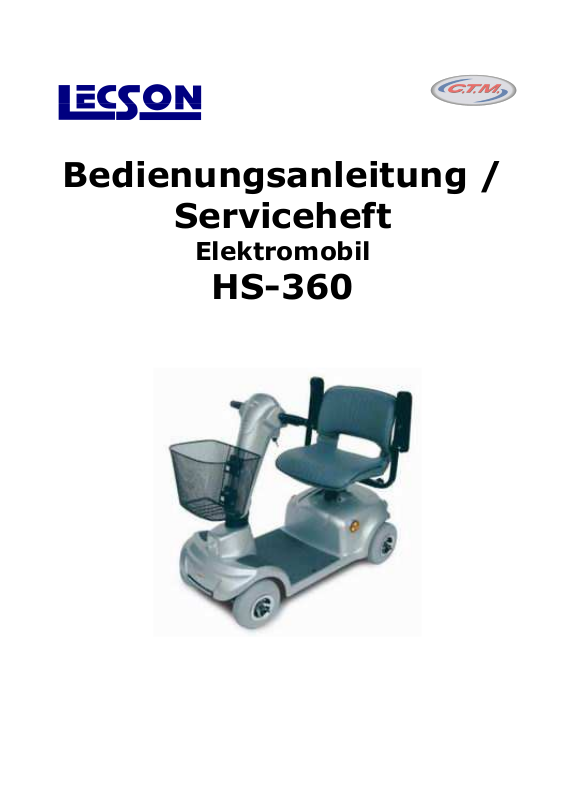

Lecson HS-360 User Manual [de]
Bedienungsanleitung /
Serviceheft
Elektromobil
HS-360
Technische Daten
Bemessungsgrundlage:
Die angegebenen Werte sind in Millimeter (mm), Kilometer die Stunde (km/h), Batterieleistung in
Amperestunden (Ah), Steigungen in Prozent (%) und Gewichte in Kilogramm (kg),
Umgebungstemperatur in Grad (+/- ° C), Luftdruck in bar/kPa festgelegt (siehe Reifenmantelangaben).
Motorleistung in Kilowatt (kw). Wenn wir also eine theoretische Fahrleistung in Kilometern (km)
angeben, ist das ein Richtwert. Im Sommer bei + 20° C beispielsweise erreicht eine leichte Person, die
auf vorgeschriebenen Luftdruck, auf gleichbleibende Geschwindigkeit achtet eine größere Reichweite als
derjenige, der 135 kg zugelassene Zuladung mitbringt, der bei voller Beleuchtung gegen den Wind und
dazu noch bergauf fährt. Die Reichweite ist also bei optimalen Bedingungen gemessen worden, dazu
später mehr unter Punkt C. 9, Thema Batterien.
Abmessungen
Breite mm 536
Länge über alles mm 1164
Höhe mm 920
Bodenfreiheit mm 87
Wenderadius (360°) mm 2200
Radgröße
Vorne mm 220
Hinten mm 220
Luftdruck vorne kPa 170 (ca. 1,7 bar)
Luftdruck hinten kPa 170 (ca. 1,7 bar)
Leistungsmerkmale
Geschwindigkeit km/h 0 - 6
Reichweite (siehe Bemessungsgrundlage) km bis 15
Batterien 2 x 12 Volt Ah 18 (Gel)
Steigung % 12
Steigfähigkeit kurzfristig % 20
Motorleistung W 530
Betriebsspannung V 24
Maxstrom, Sicherung A 40
Bremsen
Elektromagnetbremse Ja
Fahrgestell
Anzahl der Räder 4
Zerlegbar ohne Werkzeug, Teile 5
Gewicht ohne Batterien kg 49
Maximale Zuladung kg 115
Verstellbare Lenksäule Ja
Änderungen vorbehalten!
Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
1
Inhalt
Seiten
Technische Daten/Bemessungsgrundlagen
Inhalt
Einleitung
Bedeutung von Symbolen
Sicherheitshinweise
A: Geräteerklärung / Bedienpult
A.1 Geschwindigkeitseinstellung
A.2 Hupe
A.3 Bedienhebel
1
2 – 5
6
7
8 – 9
10
10
10
A.4 Batteriestandsanzeige
A.5 Ein-/ Ausschalter
A.6 Beleuchtung
A.7 Ladesteckdose
A.8 Bereitschaftsanzeige / Fehlercodeanzeige
Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
11
11
12
12
12
2
B: Einstellmöglichkeiten
Inhalt
Seiten
B.1 Information zum richtigen Sitzen
B.2 Verstellen der Armlehnen
B.3 Hochklappen der Armlehnen
B.4 Sitz drehen und feststellen
B.5 Höhenverstellung des Sitzes
B.6 Sitzentnahme
B.7 Freilaufeinstellung
B.8 Antikippräder
13
13
13
14
15
15
16
17
Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
3
C: Fahren, Bedienung (Trockenübungen)
Inhalt
Seiten
C.1 Theorie
C.2 Inbetriebnahme
C.3 Transfer in das Mobil
C.4 Maximalsteigung zur Überwindung von
Hindernissen
C.5 Überlastungsschalter und Empfehlungen
C.6 Zerlegen des Fahrzeuges
C.7 Transport in PKW, Bus, Flugzeug
C.8 Lenksäulenverstellung
C.9 Batterieleistung und Lebensdauer
18
19
20
21 – 23
24
25
26
27
28 – 29
C.10 Aufladen der Batterien
C.11 Mögliche Fehlerquellen und deren
Beseitigung
C.12 Reparaturen, wer macht das?
C.13 Plattfußbehebung
Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
30
31
32
32 – 34
4
Inhalt
Seiten
D.1 Übergabeinspektion
D.2 Ersatzteilbeschaffung
D.3 Pflege / Reinigung / Desinfektion
D.4 Entsorgungshinweise
D.5 Wartungsmaßnahmen
Konformitätserklärung
Verkaufsmeldung
Verkaufsmeldung, Durchschrift, einzusenden
an Lecson
35
36
36
37
37
38
39
40
Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
5
Einleitung
Mobilität und Design, Technik und Zuverlässigkeit sind in Ihrem LECSON Shoppy vereint.
Er ist für den normalen Gebrauch entwickelt worden. Was heißt normal? Sie möchten ein
kleines, wendiges und leistungsstarkes Elektromobil. Für den Transport soll es zerlegbar
sein und/oder wenn es im Stück transportiert werden sollte, darf das Gerät kaum etwas
wiegen. Im Einkaufzentrum soll es an engen Kassen vorbeikommen. Den Wünschen
unserer Kunden sind da kaum Grenzen zu setzen.
Das ist in Ordnung! Im losen Strandsand fahren, Gerät im Salzwasser benutzen sind
Dinge, die müssen wir hier nicht erklären. Sie bleiben im Sand stecken, das Gerät wird
zerstört. Auch müssen wir nicht erwähnen, im Winter, bei einer Schneehöhe von 10 cm
zu fahren. Eine Benutzung ist dann nicht mehr möglich. Bei Glatteis ist absolute Vorsicht
geboten. Lagern Sie Ihr Mobil in trockenen Räumen. Die Umgebungstemperaturen sollten
bei +45° und –20° Celsius liegen. Bei permanent hoher Luftfeuchtigkeit und ständigem
Regenwetter muss mindestens eine Trockenzeit von 12 Stunden eingehalten werden.
Laut Definition ist Ihr Elektromobil ein Produkt der Anwendungsklasse „C“, für die
Benutzung im Außenbereich.
(Natürlich auch innen, Sie dürfen damit in Bus und Bahn, bei Aldi und SKY einkaufen
fahren.)
Gemäß der Konformitätserklärung weist Ihr Gerät eine
CE- Kennzeichnung auf.
Hiermit bestätigt der Hersteller, (CTM in Taiwan) dass das Medizinprodukt mit den
einschlägigen Paragrafen der Richtlinie 93/42 EWG übereinstimmt.
Wir sind mehr als nur bemüht, Ihnen alle erdenkliche Hilfe zukommen zu lassen, wenn
Sie Probleme mit der Bedienung, mit dem Service oder auch mit der Technik haben.
Wenn Sie die Bedienungsanleitung gelesen und verstanden haben, wünschen wir Ihnen
eine gute Fahrt.
Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
6
Bedeutung der Symbole
Achtung! Warnhinweise auf mögliche technische
Schäden.
Gefahr! Warnhinweise auf mögliche Unfall- und
Verletzungsgefahren.
Gefahr! Warnung vor elektromagnetischen
Feldern.
Warnung! Durch Gefahren mit Batterien.
Wichtiger Hinweis zur Gerätebedienung.
Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
7
Sicherheitshinweise
1. Diese Bedienungsanleitung muss vor der Inbetriebnahme gelesen
und auch verstanden werden. Im Zweifelsfall bitte beim Händler
anrufen.
2. Es ist absolut verboten, andere Personen mit Ihrem Mobil zu
transportieren.
3. Wenn die Batterieanzeige aufleuchtet, der Schlüssel auf „on“ ist,
dürfen Sie weder auf, noch vom Gerät absteigen. Immer erst den
Schlüssel auf „off“ stellen.
4. Beim Rückwärtsfahren passieren die meisten Karambolagen,
fahren Sie langsam.
5. Vermeiden Sie ruckartige Lenkmanöver, das Mobil kann
umkippen. Üben Sie das Anfahren auf leichten Gefällstrecken.
6. Bevor Sie losfahren, sollten Sie den Spiegel, den Sitz und die
Lenksäule so eingestellt haben, dass Sie bequem und sicher das
Mobil bedienen können. Eine Funktionskontrolle heißt: Der Sitz
muss genauso wie die Lenksäule arretiert werden, der Sitz muss
festgeklemmt und festgeschraubt sein. Licht, Hupe und alle
anderen Funktionen müssen Sie kontrollieren. (Vor jeder Fahrt!)
7. Ob Kinderroller, Fahrrad oder Motorrad, ob Eisenbahn oder LKW,
wenn physikalische Grenzwerte überschritten werden, kippt jedes
Fahrzeug. Bitte lesen Sie die Seite 21 – 23 sehr genau.
8. Alkohol, Medikamente oder sonstige Einflüsse, die Ihre
Fahrsicherheit beeinträchtigen, sind auch bei einem Elektromobil
verboten. Ein E-Mobil ist ein Fahrzeug und Sie unterliegen der
Straßenverkehrsordnung genauso, wie jeder andere
Verkehrsteilnehmer.
Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
8
Sicherheitshinweise
9. Wer mit seinem Krankenfahrstuhl, so heißt ein E-Mobil im
Amtsdeutsch, schneller als 6 km/h auf öffentlichen Straßen oder
Wegen fährt, benötigt eine Betriebserlaubnis und ein so
genanntes Mofakennzeichen. Achtung: Fragen Sie nach einer
zusätzlichen Diebstahlversicherung. Die Betriebserlaubnis wird bei
12 km/h Fahrzeugen von uns mitgeliefert.
10. Ob Füße oder Arme, während der Fahrt sind diese Körperteile auf
der Fußablage bzw. am Lenker zu halten.
11. Wenn Sie ein Fahrdienst abholen sollte, bleiben Sie nicht auf
Ihrem E-Mobil sitzen. Sie müssen richtig angeschnallt werden,
was auf einem E-Mobil nicht möglich ist.
12. Elektromagnetische Felder: Warnung! Mobiltelefon, GPS
Navigationssysteme, Hochspannungsleitungen und Sendeanlagen,
oder auch einfache Funktachometer von Fahrrädern, können sich
negativ auf die Elektronik Ihres Elektromobiles auswirken. Und
umgekehrt! Auch Ihr Mobil erzeugt elektromagnetische Störfelder,
wie jeder Elektromotor auch. Dieses kann sich auf
Herzschrittmacher und mobiles Telefonieren negativ auswirken.
13. Sollte einmal das Mobil wegen eines technischen Defektes oder
auch wegen leerer Batterien liegen bleiben, hat das Gerät hinten
rechts einen so genannten Freilaufhebel, der Motor kann vom
Getriebe getrennt werden. Beim Schieben dürfen Sie nicht auf
Ihrem E-Mobil sitzen bleiben.
14. Im Sommer erwärmt sich die Luft in den Rädern, was normal ist.
Liegt der Luftdruck dann weit über 1,7 bar (170 kPa), können
Ihnen die Reifen platzen! Wir empfehlen bei „normaler“ Witterung
um + 20° C, vorne und hinten 1,7 bar. Achten Sie immer auf den
richtigen Luftdruck und lassen Sie im Sommer etwas Luft aus den
Reifen entweichen.
15. Beachten Sie die Pflege- und Wartungshinweise.
Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
9
Abschnitt A
Geräteerklärung / Bedienpult
2
3

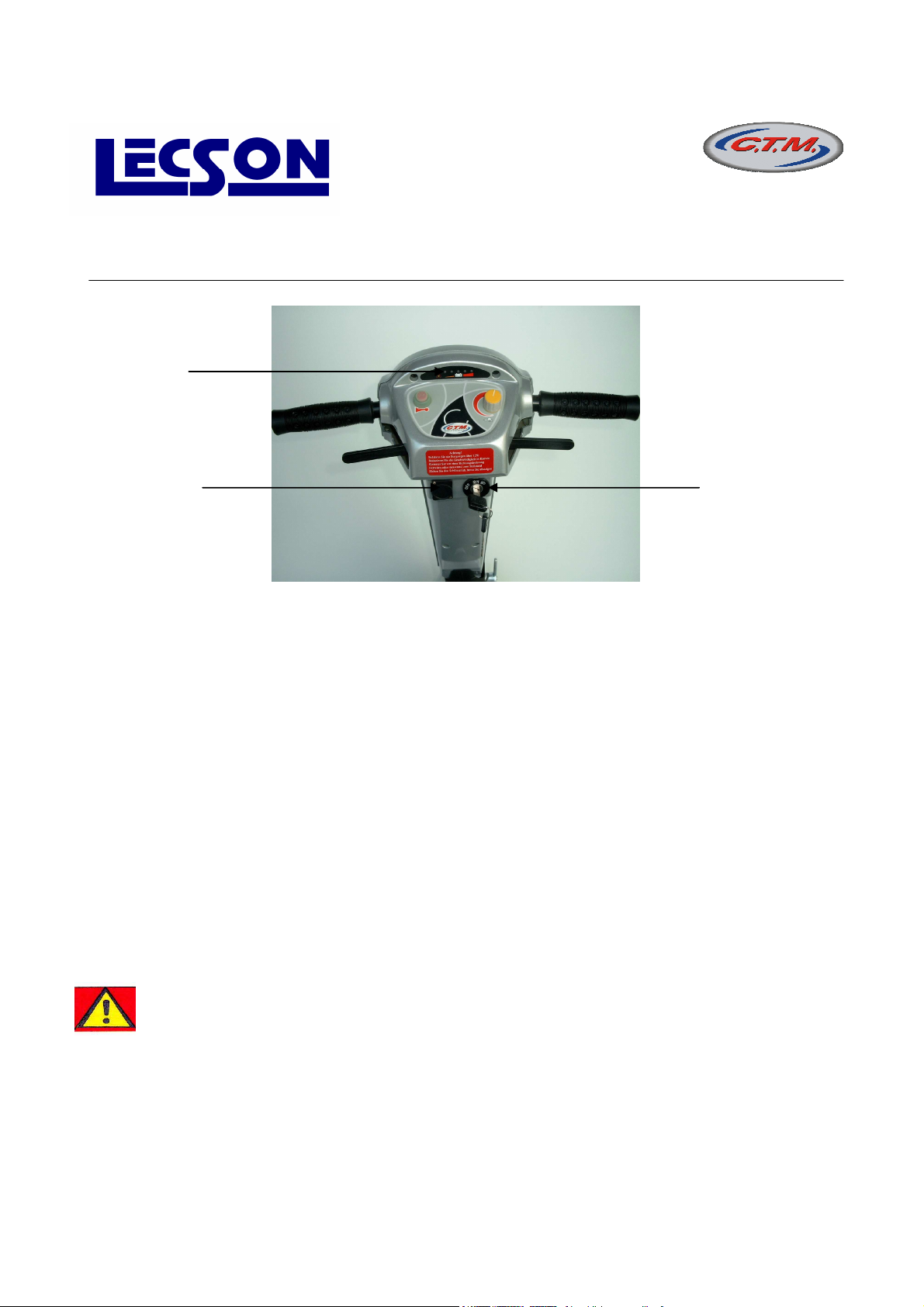

A.1 Geschwindigkeitseinstellung
Mit diesem Drehknopf können Sie die Geschwindigkeit stufenlos regeln. Er dient
zur grundsätzlichen Vorwahl, ob schnell oder langsam. Steht der Pfeil auf
„Schildkröte“, fährt das Gerät langsam, schnell, wenn er auf „Hase“ steht.
A.2 Hupe
Drucktaster für die Bedienung.
1
3
Abb. 1
A.3 Bedienhebel
Unabhängig von der Drehknopfeinstellung können Sie den Bedienhebel zur
Dosierung der Geschwindigkeit nutzen. Vorwärts mit dem rechten Daumen oder
rückwärts mit dem linken Daumen. Ob Halbseitenlähmung oder Amputation
eines Armes oder Hand etc., wir können die Bedienrichtung umprogrammieren.
Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
10
Abschnitt A
Geräteerklärung / Bedienpult
8
A.4 Batteriestandsanzeige
Sie zeigt den Ladezustand Ihrer Batterie an:
Wenn alle Punkte rot aufleuchten, ist die Batterie voll geladen, nacheinander
erlischen die Punkte von rechts nach links, Ihre Batterien werden leerer.
Nr. 8, wenn die Bereitschaftsanzeige blinkt, noch ca. 500 m Fahrstrecke.
Achtung: Auf Seite 28 – 30 wird alles noch genauer erklärt. Es gibt Dinge, die
Ihre Batterien überhaupt nicht mögen! Wissen sollten Sie auch, dass es keine
Batteriestandsanzeige auf dem Markt gibt, die wenigstens zu 80% genau
anzeigt.
Im Winter bspw., bei starkem Frost hat die Batterie nur ca. 50% der Leistung,
die sie im Sommer aufweist. Die Anzeige zeigt leider immer den gleichen Wert
an.
4
5
Abb. 1
A.5 Ein-/ Ausschalter
Wie abgebildet, befindet sich der Schalter unterhalb der Lenksäule.
In „ON“ Position ist das Fahrzeug startklar, in „OFF“ Position abgeschaltet.
Da der Schlüsselschalter von oben nicht sichtbar ist, sollte man ihn nicht
vergessen. Besonders auf Kinder und Diebstahl achten!
Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
11
