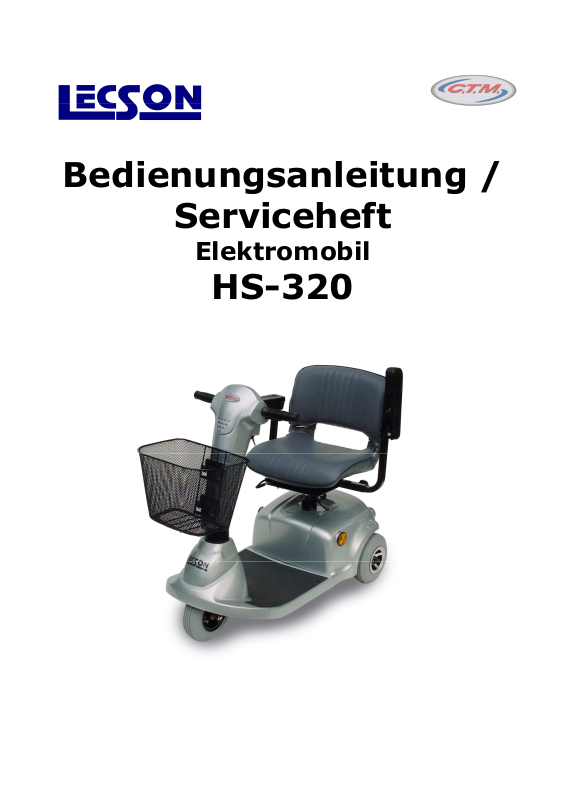

Lecson HS-320 User Manual [de]

Bedienungsanleitung /

Serviceheft

Elektromobil

HS-320

Technische Daten

Bemessungsgrundlage:

Die angegebenen Werte sind in Millimeter (mm), Kilometer die Stunde (km/h), Batterieleistung in Amperestunden (Ah), Steigungen in Prozent (%) und Gewichte in Kilogramm (kg), Umgebungstemperatur in Grad (+/- ° C), Luftdruck in bar/kPa festgelegt (siehe Reifenmantelangaben). Motorleistung in Kilowatt (kw). Wenn wir also eine theoretische Fahrleistung in Kilometern (km) angeben, ist das ein Richtwert. Im Sommer bei + 20° C beispielsweise erreicht eine leichte Person, die auf vorgeschriebenen Luftdruck, auf gleichbleibende Geschwindigkeit achtet eine größere Reichweite als derjenige, der 115 kg zugelassene Zuladung mitbringt, der bei voller Beleuchtung gegen den Wind und dazu noch bergauf fährt. Die Reichweite ist also bei optimalen Bedingungen gemessen worden, dazu später mehr unter Punkt C. 9, Thema Batterien.

Abmessungen

Breite mm 536 Länge über alles mm 1093 Höhe mm 920 Bodenfreiheit mm 87 Wenderadius (360°) mm 2150

Radgröße

Vorne mm 220 Hinten mm 220 Luftdruck vorne kPa 170 (ca. 1,7 bar) Luftdruck hinten kPa 170 (ca. 1,7 bar)

Leistungsmerkmale

Geschw indigkeit km/h 0 - 6 Reichweite (siehe Bemessungsgrundlage) km bis 15 Batterien 2 x 12 Volt Ah 18 (Gel) Steigung % 12 Steigfähigkeit kurzfristig % 20 Motorleistung W 530 Betriebsspannung V 24 Maxstrom, Sicherung A 40

Bremsen

Elektromagnetbremse Ja

Fahrgestell

Anzahl der Räder 3 Zerlegbar ohne Werkzeug, Teile 5 Gewicht ohne Batterien kg 43 Maximale Zuladung kg 115 Verstellbare Lenksäule Ja

Änderungen vorbehalten!

Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!

Inhalt

Seiten

Technische Daten/Bemessungsgrundlagen

Inhalt

Einleitung

Bedeutung von Symbolen

Sicherheitshinweise

A: Geräteerklärung / Bedienpult

A.1 Geschwindigkeitseinstellung

A.2 Hupe

A.3 Bedienhebel

2 – 5

8 – 9

A.4 Batteriestandsanzeige

A.5 Ein-/ Ausschalter

A.6 Beleuchtung

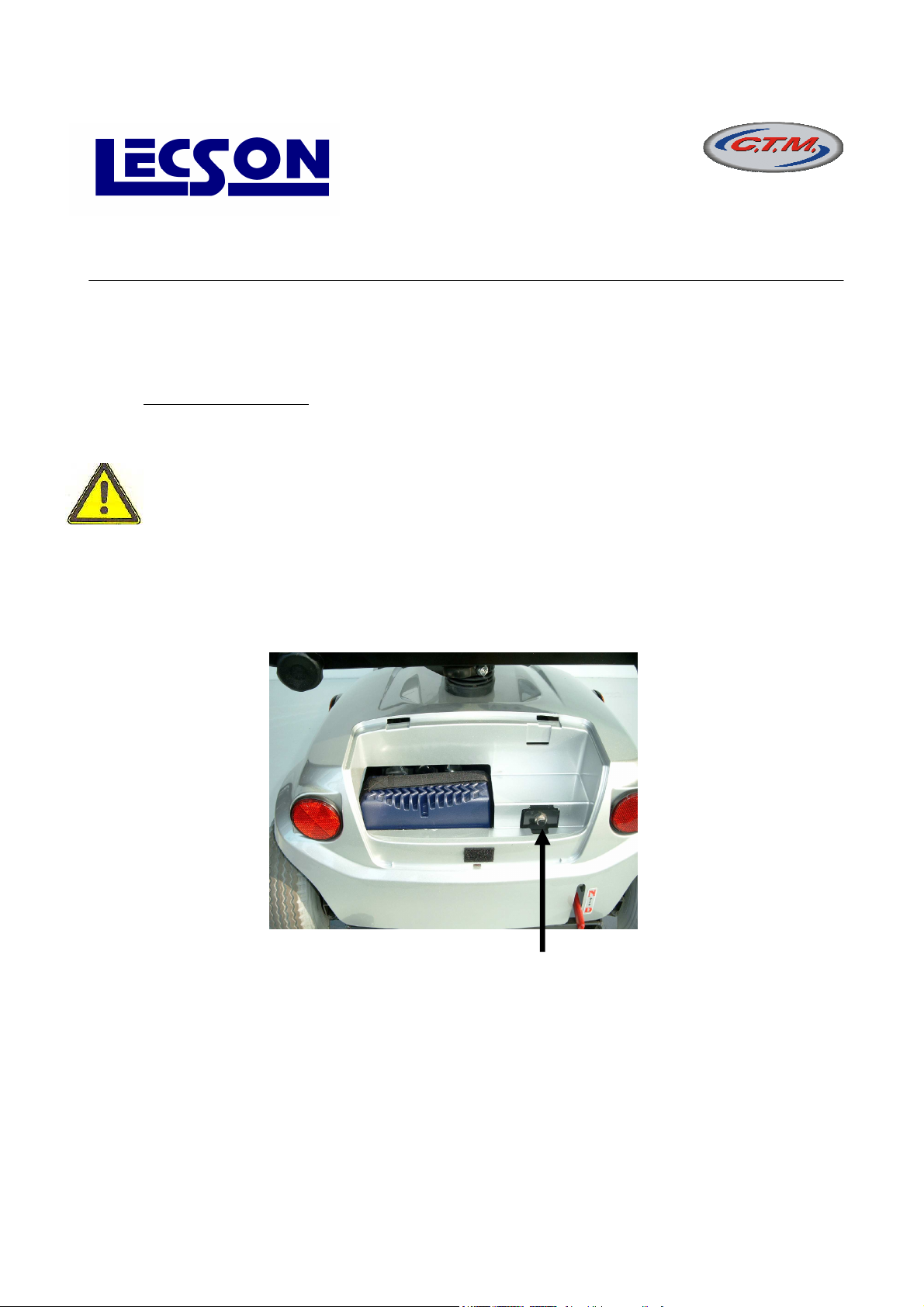

A.7 Ladesteckdose

A.8 Bereitschaftsanzeige / Fehlercodeanzeige

Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!

B: Einstellmöglichkeiten

Inhalt

Seiten

B.1 Information zum richtigen Sitzen

B.2 Verstellen der Armlehnen

B.3 Hochklappen der Armlehnen

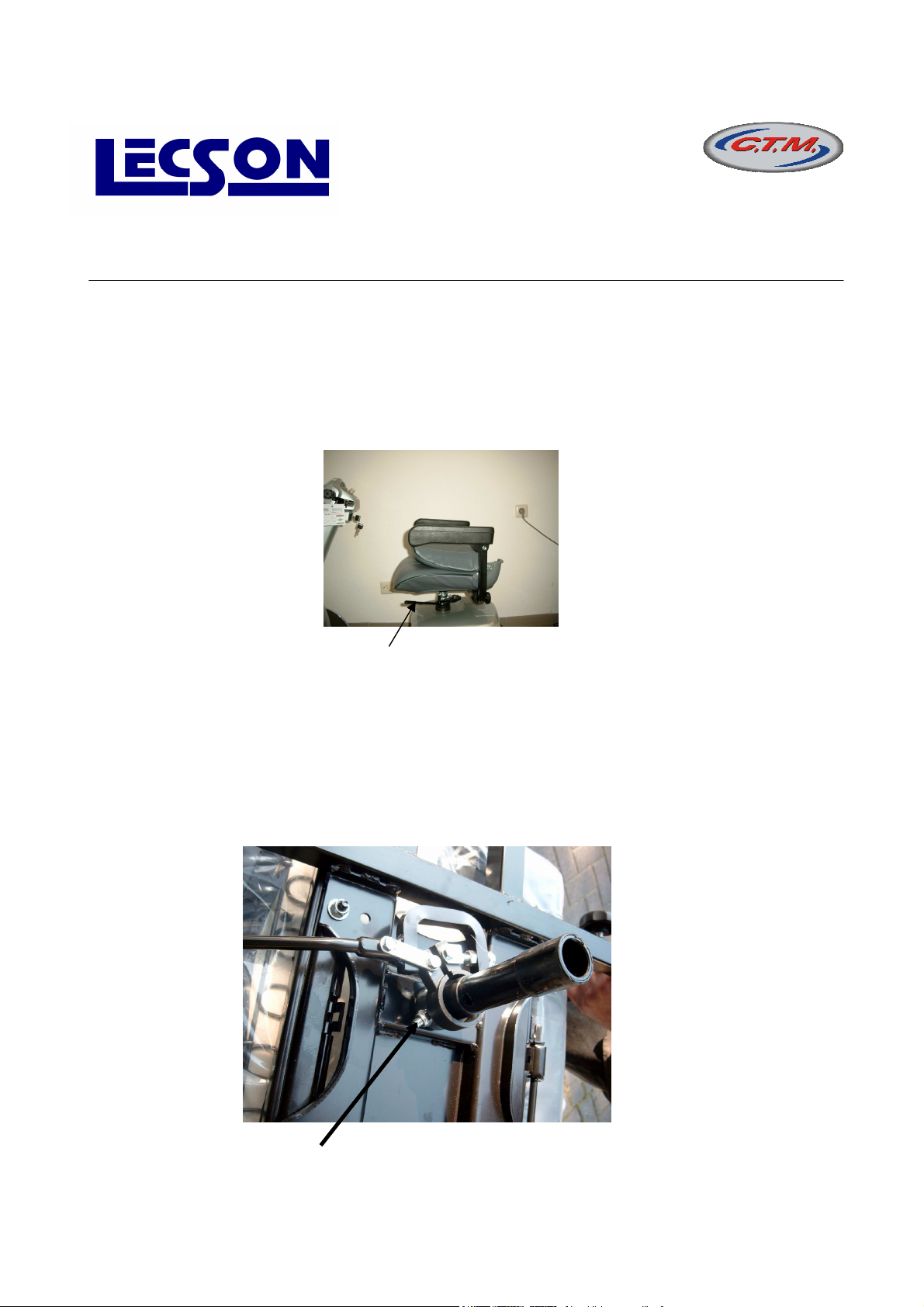

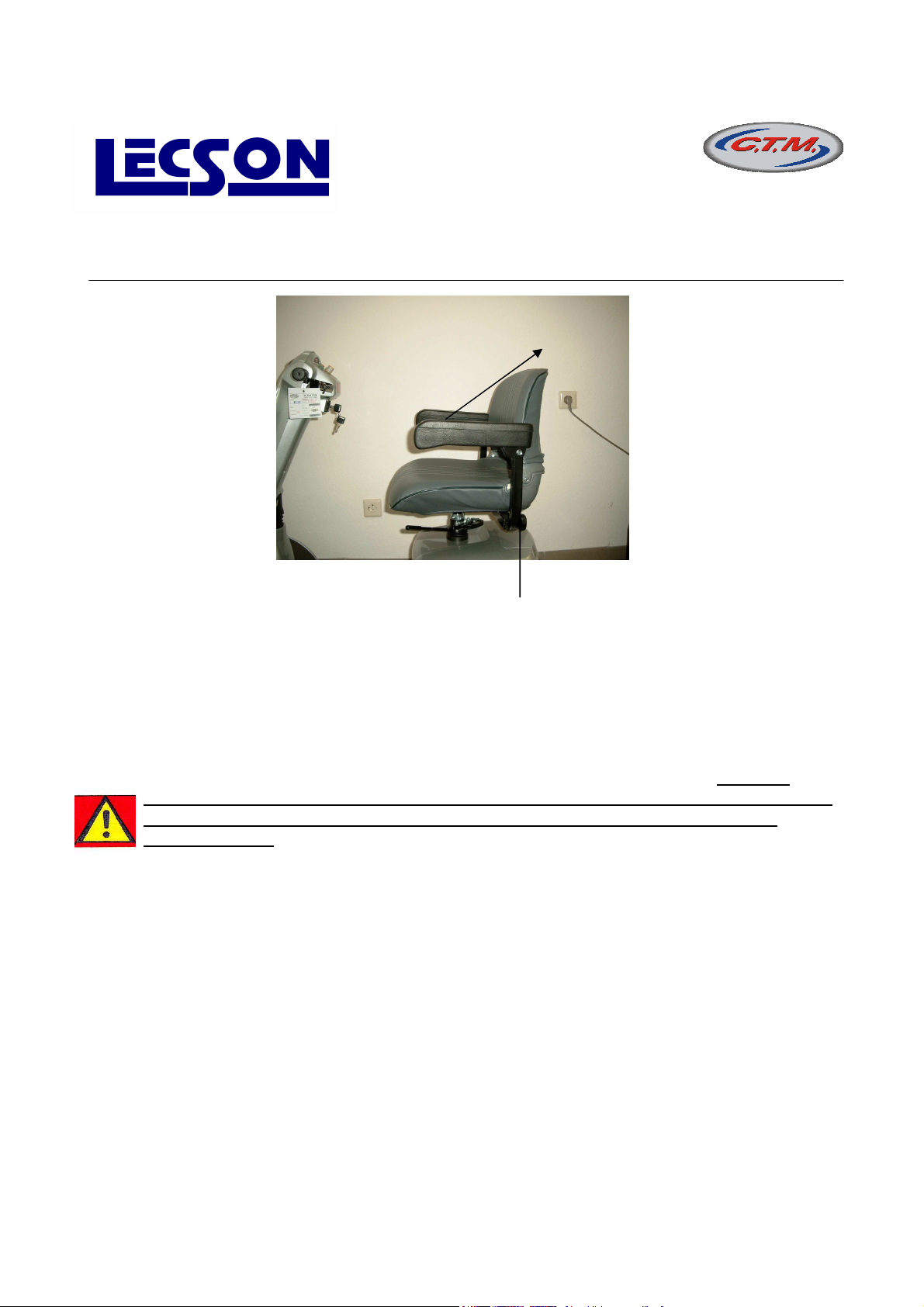

B.4 Sitz drehen und feststellen

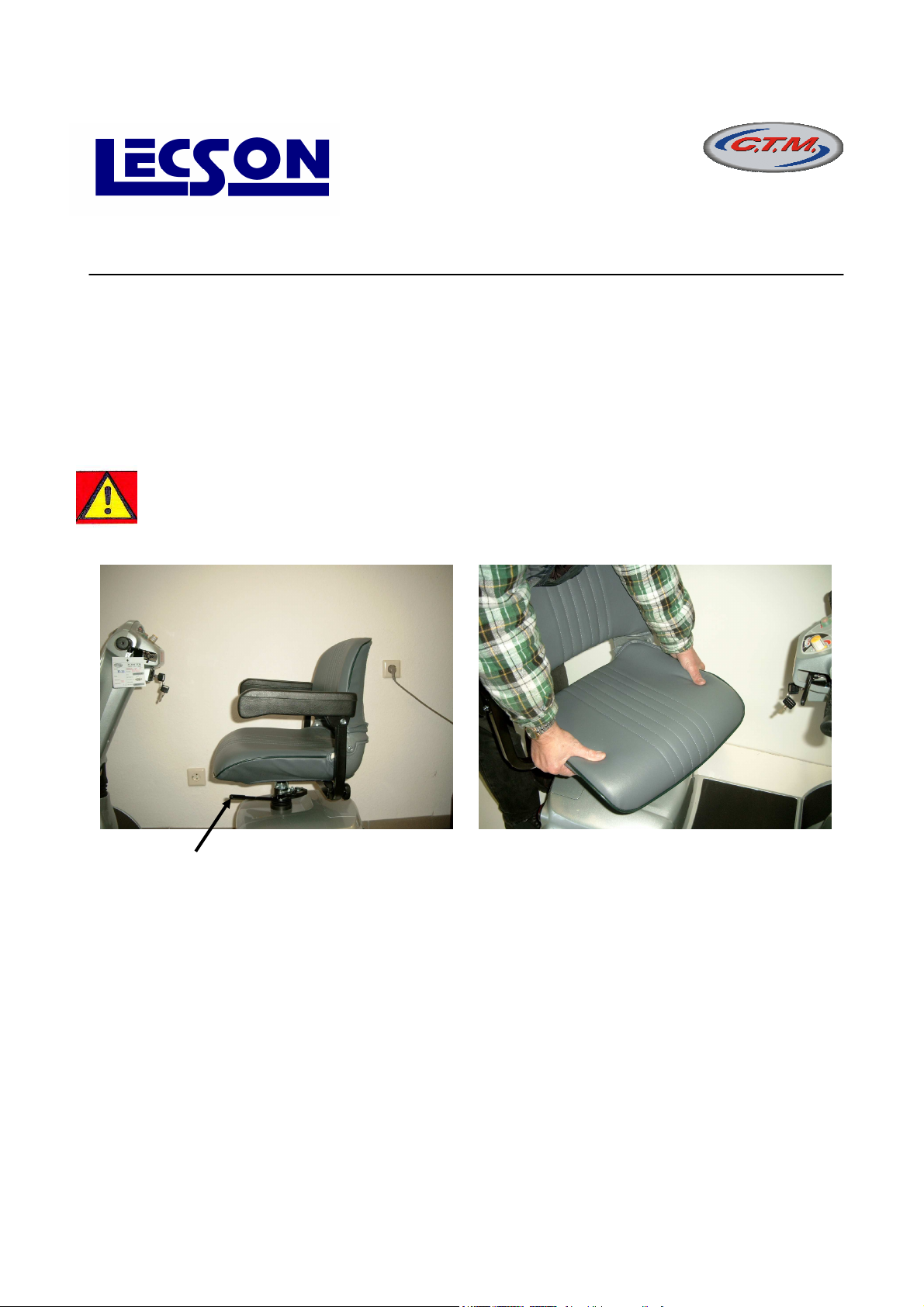

B.5 Höhenverstellung des Sitzes

B.6 Sitzentnahme

B.7 Freilaufeinstellung

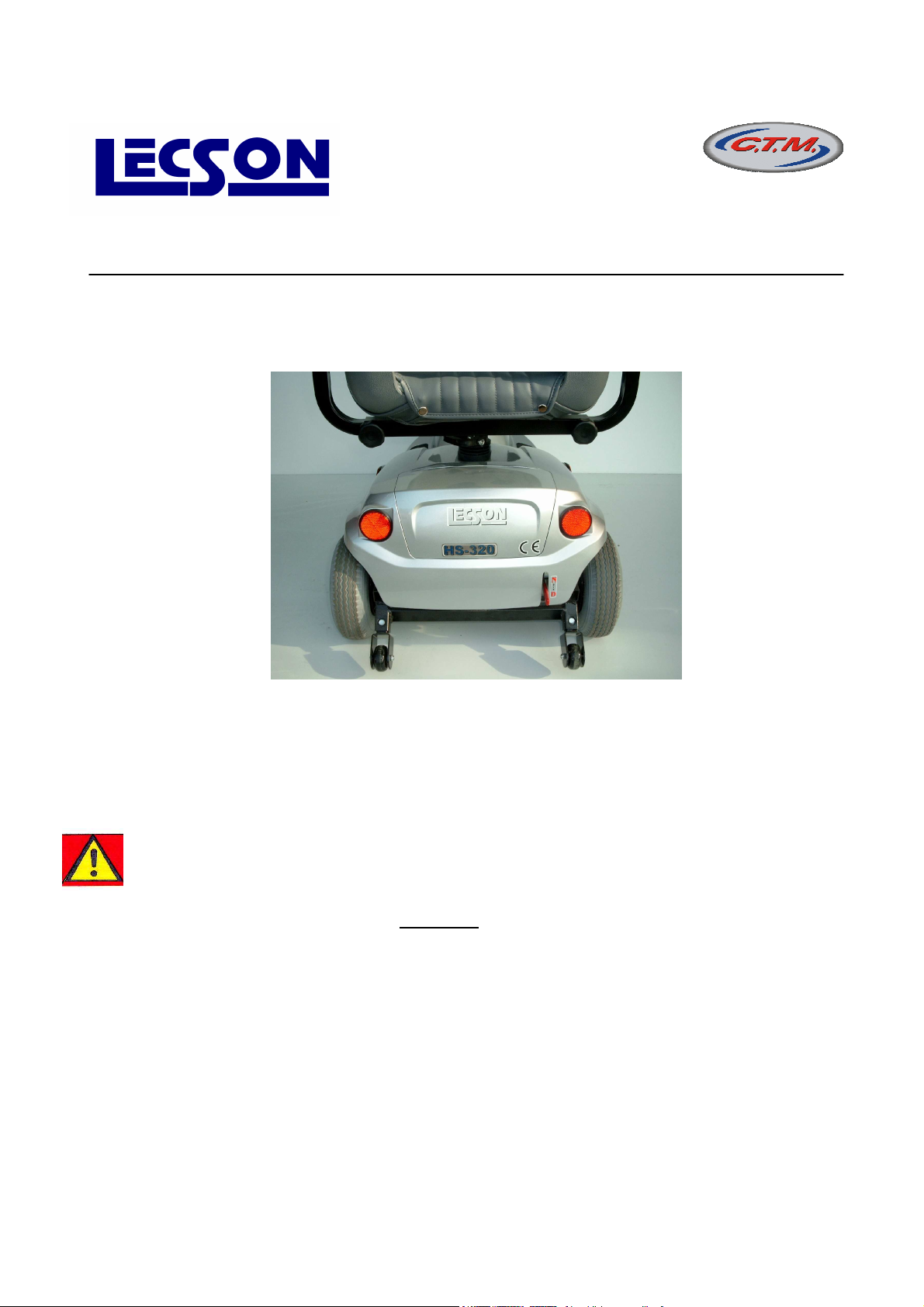

B.8 Antikippräder

Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!

C: Fahren, Bedienung (Trockenübungen)

Inhalt

Seiten

C.1 Theorie

C.2 Inbetriebnahme

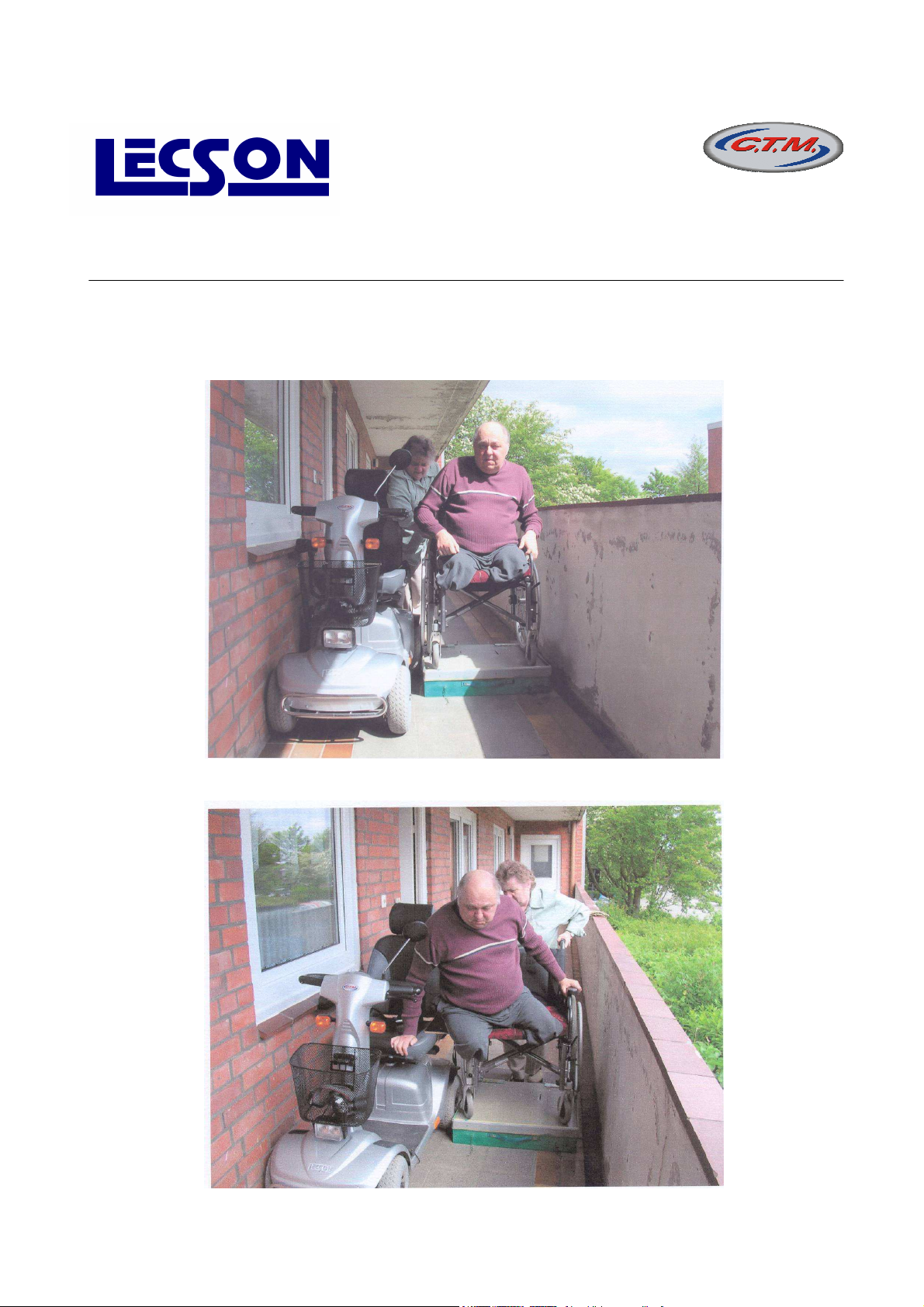

C.3 Transfer in das Mobil

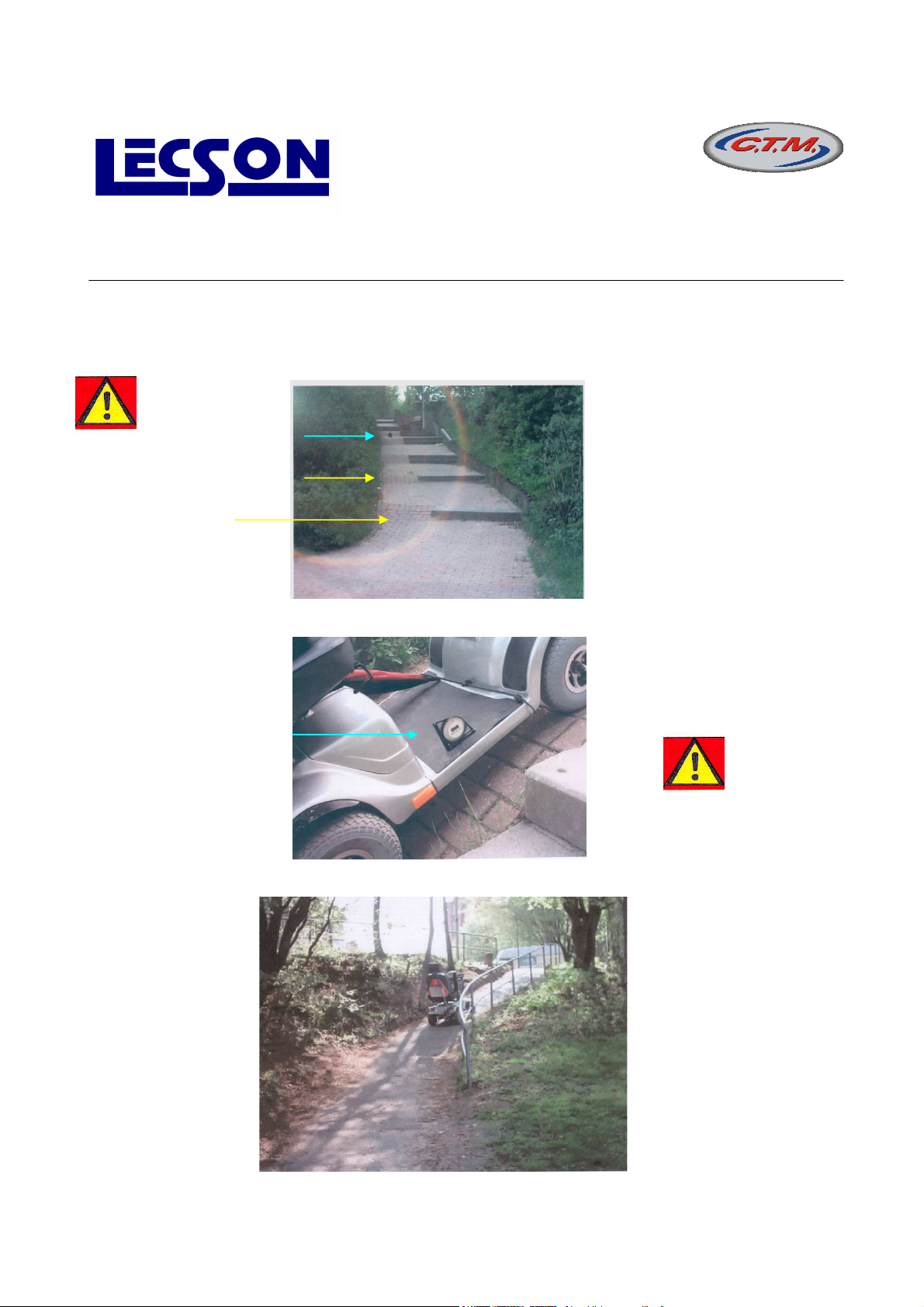

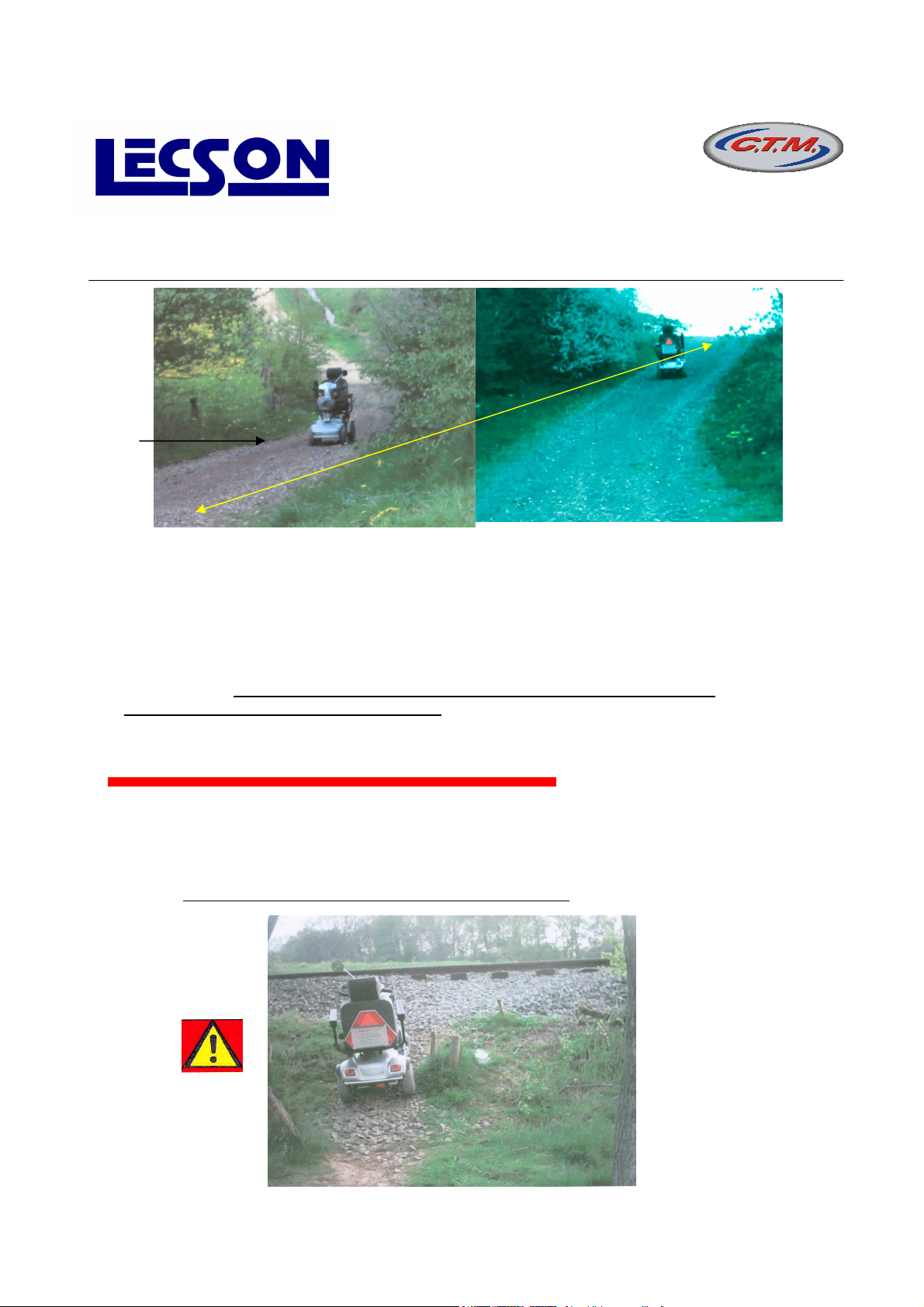

C.4 Maximalsteigung zur Überwindung von

Hindernissen

C.5 Überlastungsschalter und Empfehlungen

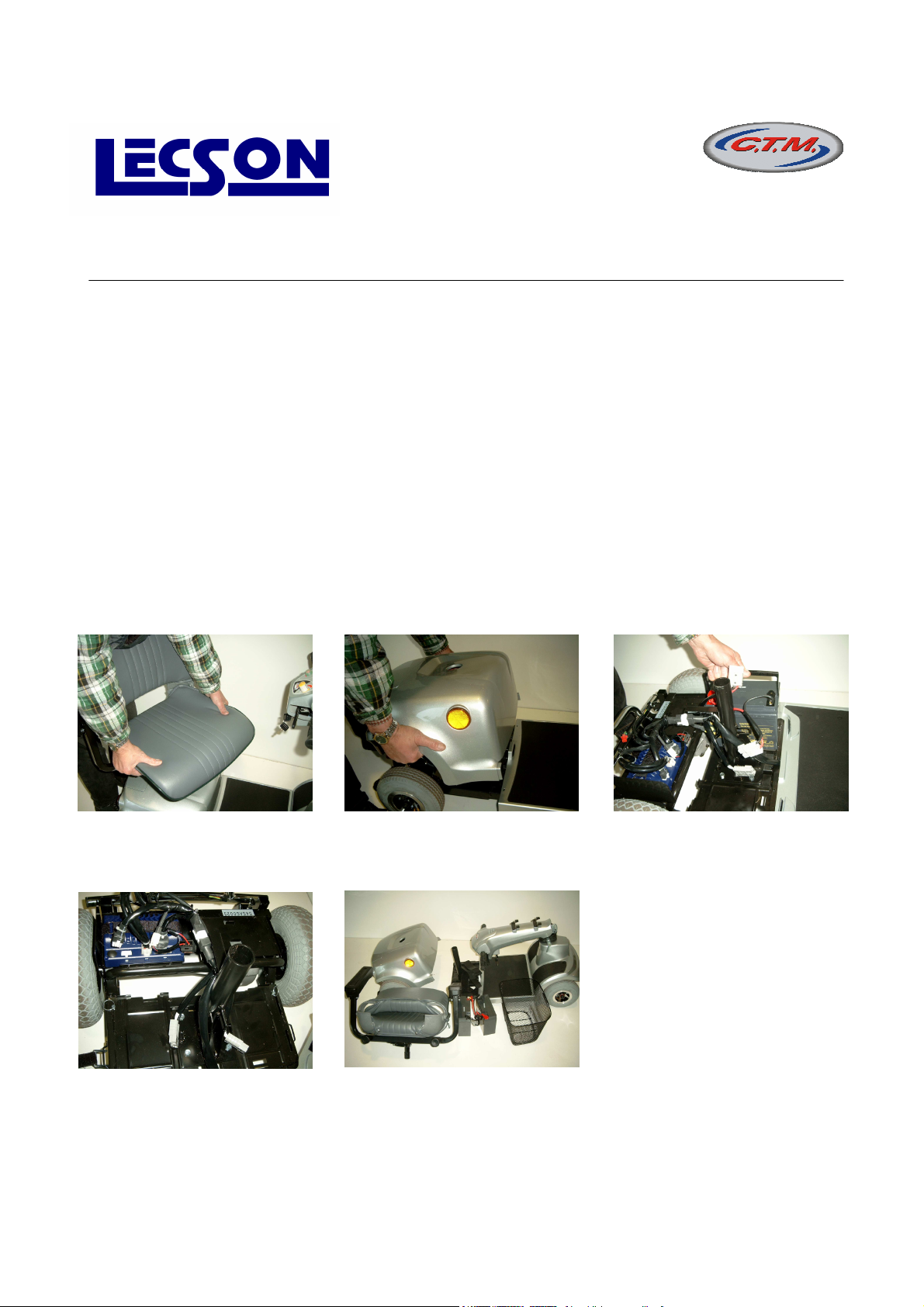

C.6 Zerlegen des Fahrzeuges

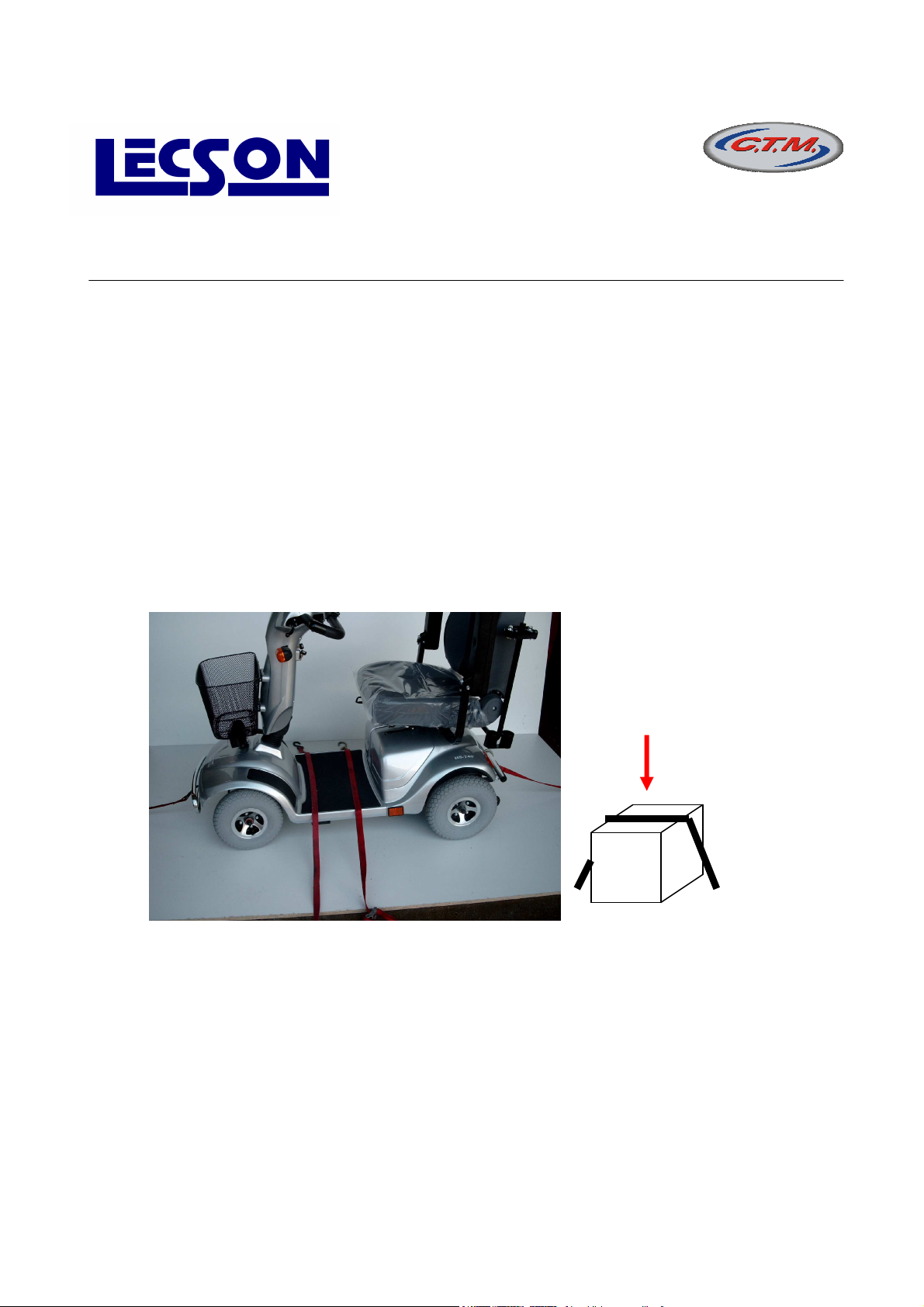

C.7 Transport in PKW, Bus, Flugzeug

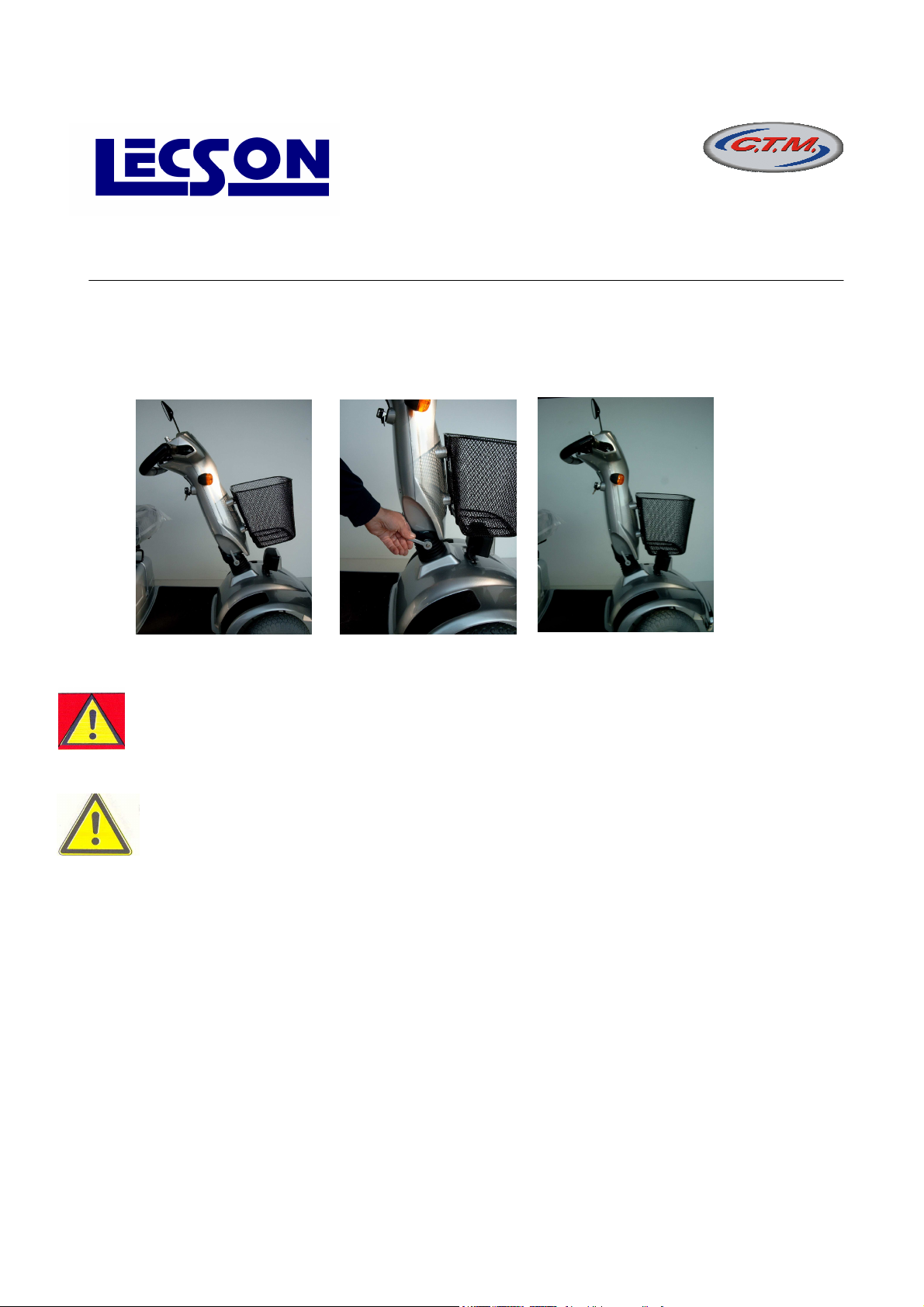

C.8 Lenksäulenverstellung

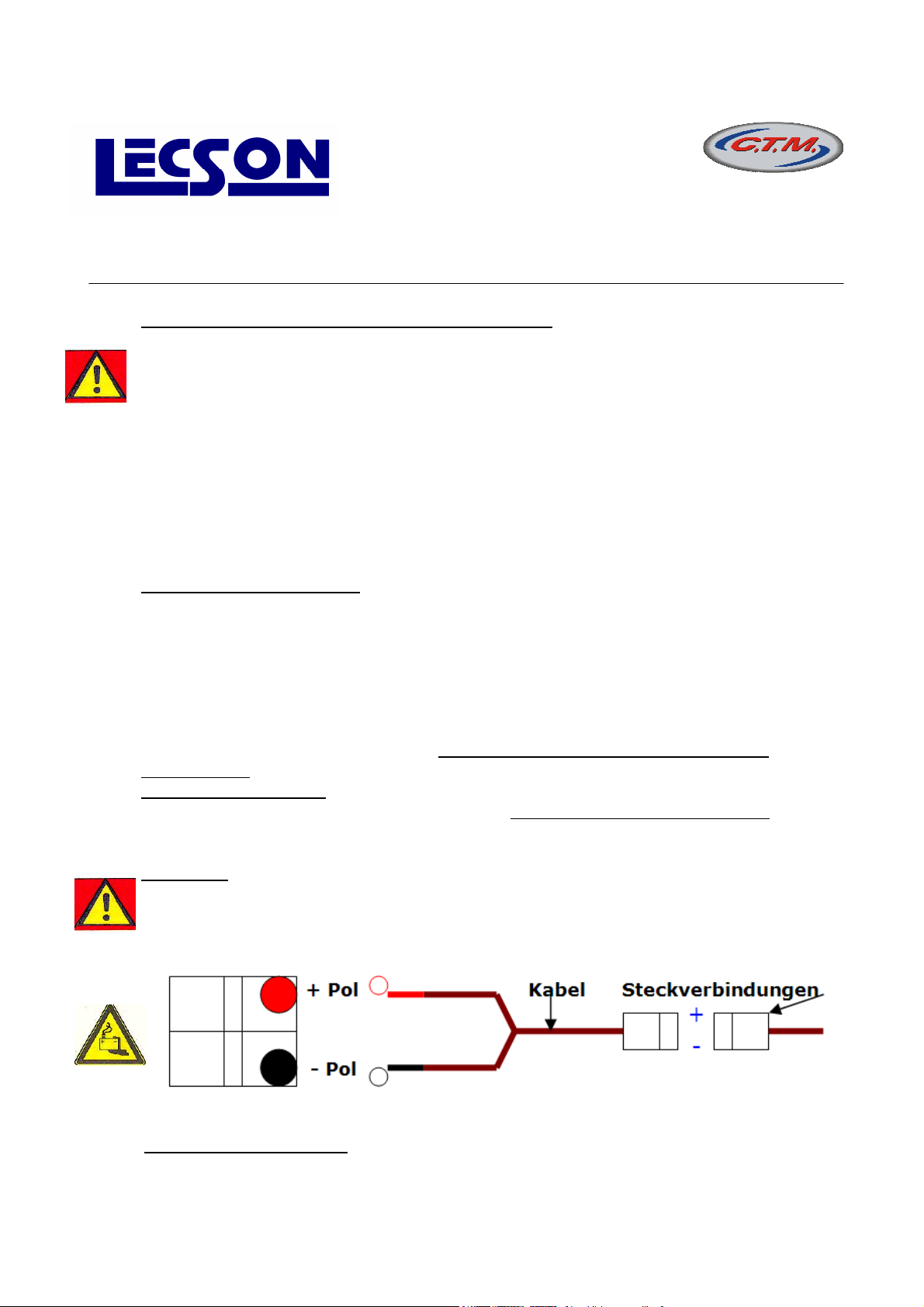

C.9 Batterieleistung und Lebensdauer

21 – 23

28 – 29

C.10 Aufladen der Batterien

C.11 Mögliche Fehlerquellen und deren

Beseitigung

C.12 Reparaturen, wer macht das?

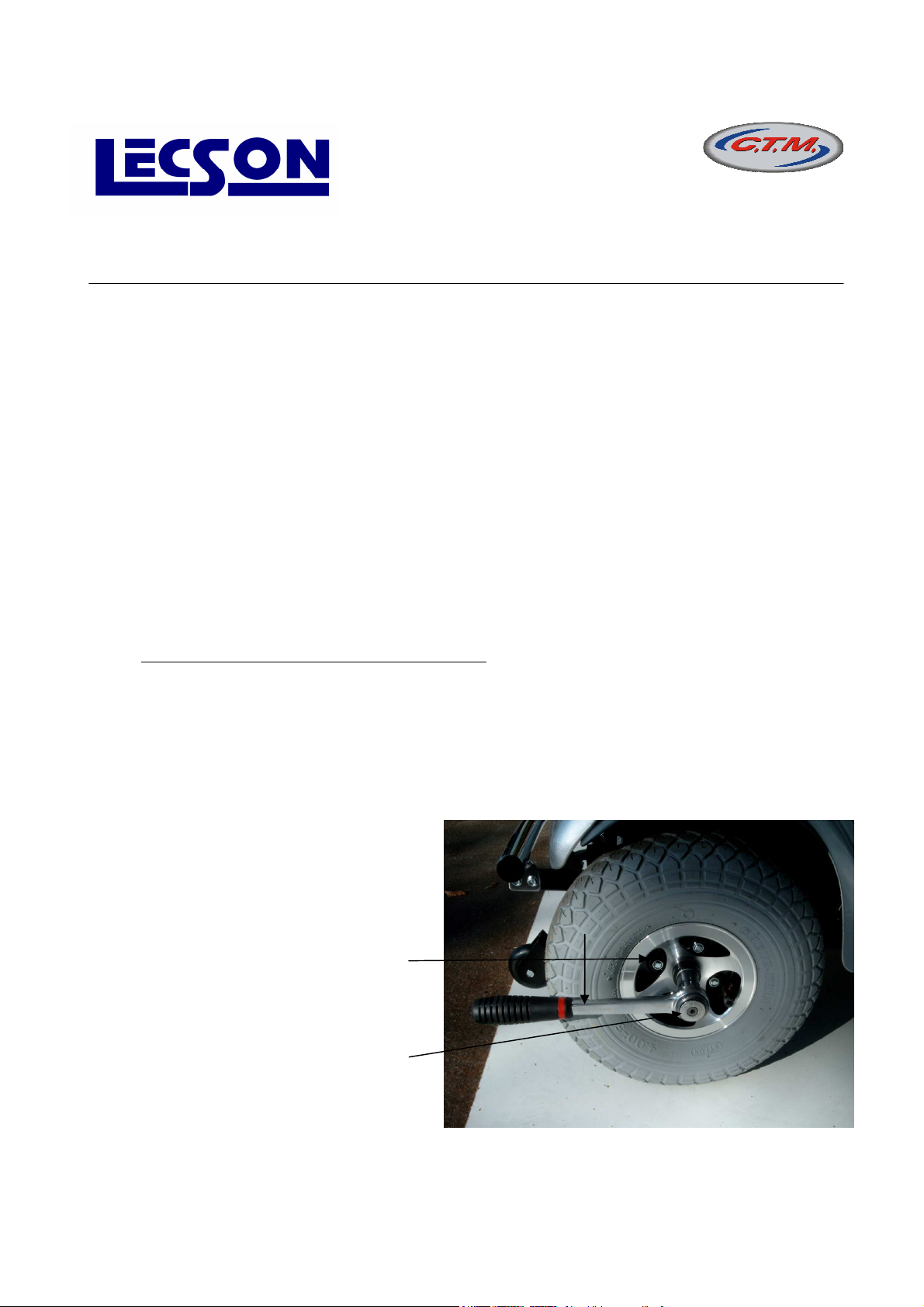

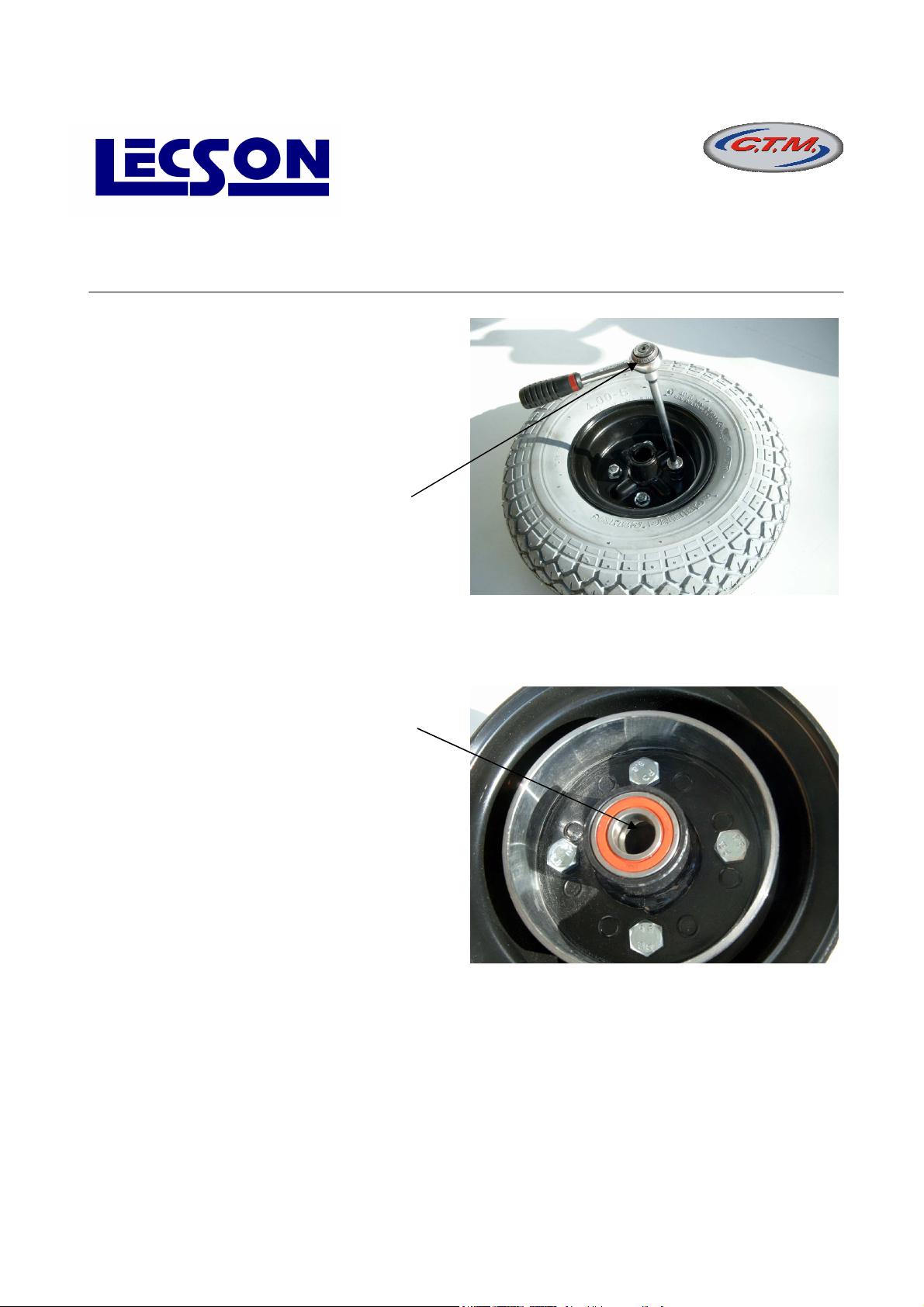

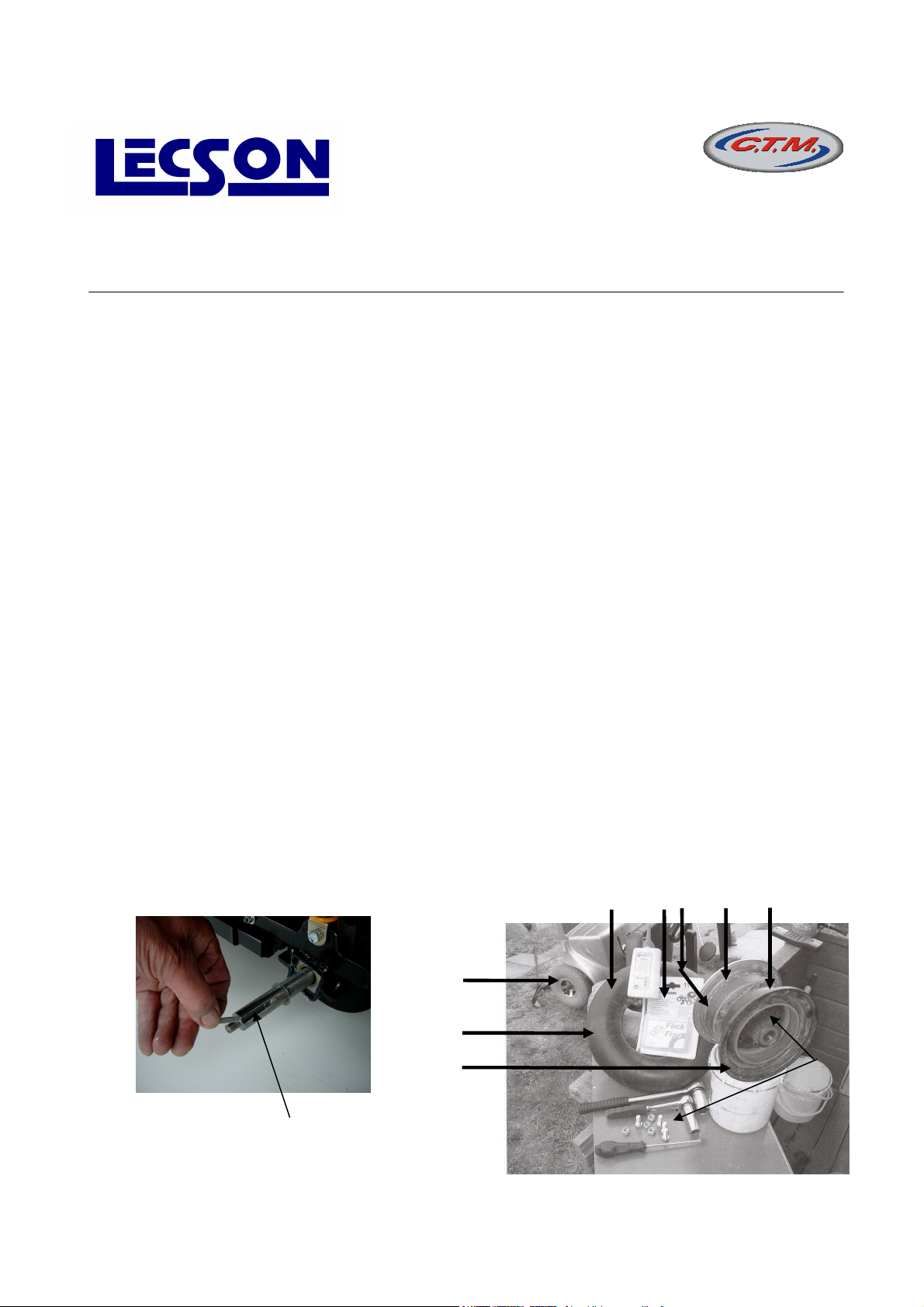

C.13 Plattfußbehebung

Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!

32 – 34

Inhalt

Seiten

D.1 Übergabeinspektion

D.2 Ersatzteilbeschaffung

D.3 Pflege / Reinigung / Desinfektion

D.4 Entsorgungshinweise

D.5 Wartungsmaßnahmen

Konformitätserklärung

Verkaufsmeldung

Verkaufsmeldung, Durchschrift, einzusenden an Lecson

Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!

Einleitung

Mobilität und Design, Technik und Zuverlässigkeit sind in Ihrem LECSON Shoppy vereint. Er ist für den normalen Gebrauch entwickelt worden. Was heißt normal? Sie möchten ein kleines, wendiges und leistungsstarkes Elektromobil. Für den Transport soll es zerlegbar sein und/oder wenn es im Stück transportiert werden sollte, darf das Gerät kaum etwas wiegen. Im Einkaufzentrum soll es an engen Kassen vorbeikommen. Den Wünschen unserer Kunden sind da kaum Grenzen zu setzen.

Das ist in Ordnung! Im losen Strandsand fahren, Gerät im Salzwasser benutzen sind Dinge, die müssen wir hier nicht erklären. Sie bleiben im Sand stecken, das Gerät wird zerstört. Auch müssen wir nicht erwähnen, im Winter, bei einer Schneehöhe von 10 cm zu fahren. Eine Benutzung ist dann nicht mehr möglich. Bei Glatteis ist absolute Vorsicht geboten. Lagern Sie Ihr Mobil in trockenen Räumen. Die Umgebungstemperaturen sollten bei +45° und –20° Celsius liegen. Bei permanent hoher Luftfeuchtigkeit und ständigem Regenwetter muss mindestens eine Trockenzeit von 12 Stunden eingehalten werden.

Laut Definition ist Ihr Elektromobil ein Produkt der Anwendungsklasse „C“, für die Benutzung im Außenbereich. (Natürlich auch innen, Sie dürfen damit in Bus und Bahn, bei Aldi und SKY einkaufen fahren.)

Gemäß der Konformitätserklärung weist Ihr Gerät eine

CE- Kennzeichnung auf.

Hiermit bestätigt der Hersteller, (CTM in Taiwan) dass das Medizinprodukt mit den einschlägigen Paragrafen der Richtlinie 93/42 EWG übereinstimmt. Wir sind mehr als nur bemüht, Ihnen alle erdenkliche Hilfe zukommen zu lassen, wenn Sie Probleme mit der Bedienung, mit dem Service oder auch mit der Technik haben.

Wenn Sie die Bedienungsanleitung gelesen und verstanden haben, wünschen wir Ihnen eine gute Fahrt.

Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!

Bedeutung der Symbole

Achtung! Warnhinweise auf mögliche technische Schäden.

Gefahr! Warnhinweise auf mögliche Unfall- und Verletzungsgefahren.

Gefahr! Warnung vor elektromagnetischen Feldern.

Warnung! Durch Gefahren mit Batterien.

Wichtiger Hinweis zur Gerätebedienung.

Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!

Sicherheitshinweise

1. Diese Bedienungsanleitung muss vor der Inbetriebnahme gelesen und auch verstanden werden. Im Zweifelsfall bitte beim Händler anrufen.

2. Es ist absolut verboten, andere Personen mit Ihrem Mobil zu transportieren.

3. Wenn die Batterieanzeige aufleuchtet, der Schlüssel auf „on“ ist, dürfen Sie weder auf, noch vom Gerät absteigen. Immer erst den Schlüssel auf „off“ stellen.

4. Beim Rückwärtsfahren passieren die meisten Karambolagen, fahren Sie langsam.

5. Vermeiden Sie ruckartige Lenkmanöver, das Mobil kann umkippen. Üben Sie das Anfahren auf leichten Gefällstrecken.

6. Bevor Sie losfahren, sollten Sie den Sitz und die Lenksäule so eingestellt haben, dass Sie bequem und sicher das Mobil bedienen können. Eine Funktionskontrolle heißt: Der Sitz muss genauso wie die Lenksäule arretiert werden, der Sitz muss festgeklemmt und festgeschraubt sein. Licht, Hupe und alle anderen Funktionen müssen Sie kontrollieren. (Vor jeder Fahrt!)

7. Ob Kinderroller, Fahrrad oder Motorrad, ob Eisenbahn oder LKW, wenn physikalische Grenzwerte überschritten werden, kippt jedes Fahrzeug. Bitte lesen Sie die Seite 21 – 23 sehr genau.

8. Alkohol, Medikamente oder sonstige Einflüsse, die Ihre Fahrsicherheit beeinträchtigen, sind auch bei einem Elektromobil verboten. Ein E-Mobil ist ein Fahrzeug und Sie unterliegen der Straßenverkehrsordnung genauso, wie jeder andere Verkehrsteilnehmer.

Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!

Sicherheitshinweise

9. Wer mit seinem Krankenfahrstuhl, so heißt ein E-Mobil im Amtsdeutsch, schneller als 6 km/h auf öffentlichen Straßen oder Wegen fährt, benötigt eine Betriebserlaubnis und ein so genanntes Mofakennzeichen. Achtung: Fragen Sie nach einer zusätzlichen Diebstahlversicherung. Die Betriebserlaubnis wird bei 12 km/h Fahrzeugen von uns mitgeliefert.

10. Ob Füße oder Arme, während der Fahrt sind diese Körperteile auf der Fußablage bzw. am Lenker zu halten.

11. Wenn Sie ein Fahrdienst abholen sollte, bleiben Sie nicht auf Ihrem E-Mobil sitzen. Sie müssen richtig angeschnallt werden, was auf einem E-Mobil nicht möglich ist.

12. Elektromagnetische Felder: Warnung! Mobiltelefon, GPS Navigationssysteme, Hochspannungsleitungen und Sendeanlagen, oder auch einfache Funktachometer von Fahrrädern, können sich negativ auf die Elektronik Ihres Elektromobiles auswirken. Und umgekehrt! Auch Ihr Mobil erzeugt elektromagnetische Störfelder, wie jeder Elektromotor auch. Dieses kann sich auf Herzschrittmacher und mobiles Telefonieren negativ auswirken.

13. Sollte einmal das Mobil wegen eines technischen Defektes oder auch wegen leerer Batterien liegen bleiben, hat das Gerät hinten rechts einen so genannten Freilaufhebel, der Motor kann vom Getriebe getrennt werden. Beim Schieben dürfen Sie nicht auf Ihrem E-Mobil sitzen bleiben.

14. Im Sommer erwärmt sich die Luft in den Rädern, was normal ist. Liegt der Luftdruck dann weit über 1,7 bar (170 kPa), können Ihnen die Reifen platzen! Wir empfehlen bei „normaler“ Witterung um + 20° C, vorne und hinten 1,7 bar. Achten Sie immer auf den richtigen Luftdruck und lassen Sie im Sommer etwas Luft aus den Reifen entweichen.

15. Beachten Sie die Pflege- und Wartungshinweise.

Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!

Abschnitt A

Geräteerklärung / Bedienpult

A.1 Geschwindigkeitseinstellung

Mit diesem Drehknopf können Sie die Geschwindigkeit stufenlos regeln. Er dient zur grundsätzlichen Vorwahl, ob schnell oder langsam. Steht der Pfeil auf „Schildkröte“, fährt das Gerät langsam, schnell, wenn er auf „Hase“ steht.

A.2 Hupe

Drucktaster für die Bedienung.

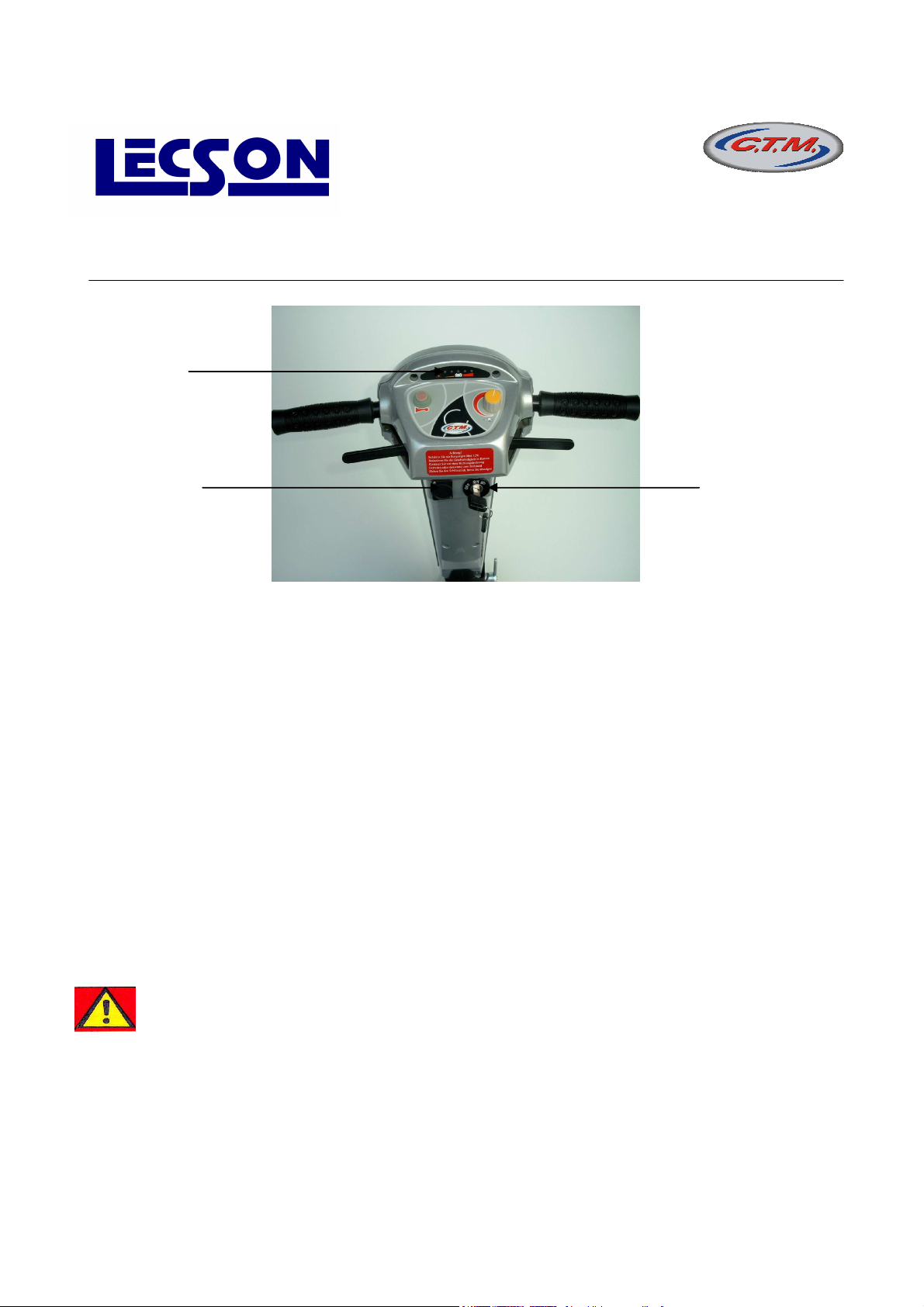

Abb. 1

A.3 Bedienhebel

Unabhängig von der Drehknopfeinstellung können Sie den Bedienhebel zur Dosierung der Geschwindigkeit nutzen. Vorwärts mit dem rechten Daumen oder rückwärts mit dem linken Daumen. Ob Halbseitenlähmung oder Amputation eines Armes oder Hand etc., wir können die Bedienrichtung umprogrammieren.

Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!

Abschnitt A

Geräteerklärung / Bedienpult

A.4 Batteriestandsanzeige

Sie zeigt den Ladezustand Ihrer Batterie an: Wenn alle Punkte rot aufleuchten, ist die Batterie voll geladen, nacheinander erlischen die Punkte von rechts nach links, Ihre Batterien werden leerer. Nr. 8, wenn die Bereitschaftsanzeige blinkt, noch ca. 500 m Fahrstrecke.

Achtung: Auf Seite 28 – 30 wird alles noch genauer erklärt. Es gibt Dinge, die Ihre Batterien überhaupt nicht mögen! Wissen sollten Sie auch, dass es keine Batteriestandsanzeige auf dem Markt gibt, die wenigstens zu 80% genau anzeigt. Im Winter bspw., bei starkem Frost hat die Batterie nur ca. 50% der Leistung, die sie im Sommer aufweist. Die Anzeige zeigt leider immer den gleichen Wert an.

Abb. 1

A.5 Ein-/ Ausschalter

Wie abgebildet, befindet sich der Schalter unterhalb der Lenksäule. In „ON“ Position ist das Fahrzeug startklar, in „OFF“ Position abgeschaltet. Da der Schlüsselschalter von oben nicht sichtbar ist, sollte man ihn nicht vergessen. Besonders auf Kinder und Diebstahl achten!

Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
