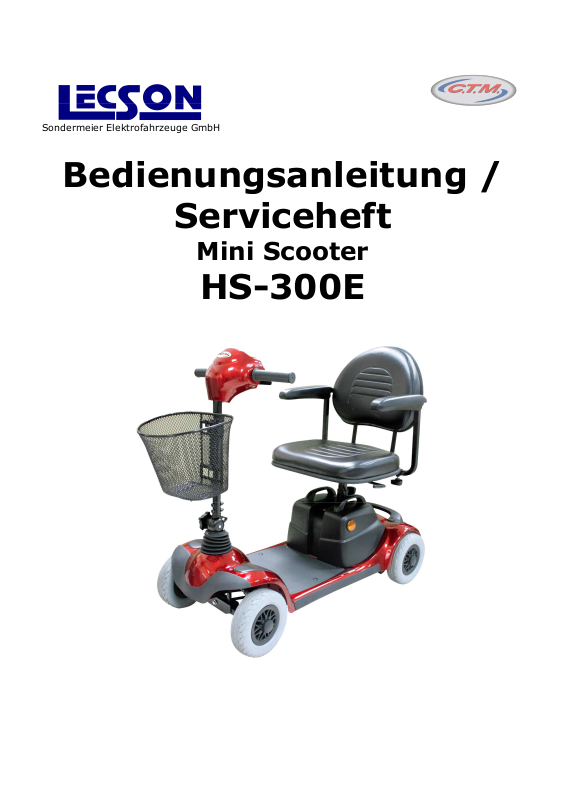

Lecson HS-300E User Manual [de]
Sondermeier Elektrofahrzeuge GmbH
Bedienungsanleitung /
Serviceheft
Mini Scooter
HS-300E
Sondermeier Elektrofahrzeuge GmbH
Technische Daten
Bemessungsgrundlage:
Die angegebenen Werte sind in Millimeter (mm), Kilometer die Stunde (km/h), Batterieleistung in
Amperestunden (Ah), Steigungen in Prozent (%) und Gewichte in Kilogramm (kg),
Umgebungstemperatur in Grad (+/- ° C).
Motorleistung in Kilowatt (kw). Wenn wir also eine theoretische Fahrleistung in Kilometern (km)
angeben, ist das ein Richtwert. Im Sommer bei + 20° C beispielsweise erreicht eine leichte Person, die
auf gleichbleibende Geschwindigkeit achtet eine größere Reichweite als derjenige, der 115 kg
zugelassene Zuladung mitbringt, der gegen den Wind und dazu noch bergauf fährt. Die Reichweite ist
also bei optimalen Bedingungen gemessen worden, dazu später mehr unter Punkt C. 9, Thema
Batterien.
Abmessungen
Breite mm 520
Länge über alles mm 970
Höhe mm 915
Bodenfreiheit mm 50
Wenderadius (360°) mm 1270
Radgröße
Vorne mm 210
Hinten mm 210
PU-Bereifung vorn
PU-Bereifung hinten
Leistungsmerkmale
Geschwindigkeit km/h 0 - 6
Reichweite (siehe Bemessungsgrundlage) km 20
Batterien 2 x 12 Volt Ah 18 (Gel)
Steigung % 12
Steigfähigkeit kurzfristig % 20
Motorleistung Watt 250
Betriebsspannung V 24
Maxstrom, Sicherung A 40
Bremse
Elektromagnetbremse Ja
Fahrgestell
Anzahl der Räder 4
Zerlegbar ohne Werkzeug, Teile 4
Gewicht kg 39
Maximale Zuladung kg 120
Verstellbare Lenksäule Ja
Änderungen vorbehalten!
Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
1
Sondermeier Elektrofahrzeuge GmbH
Inhalt
Seiten
Technische Daten/Bemessungsgrundlagen
Inhalt
Einleitung
Bedeutung von Symbolen
Sicherheitshinweise
A: Geräteerklärung / Bedienpult
A.1 Geschwindigkeitseinstellung
A.2 Hupe
A.3 Bedienhebel
1
2 – 5
6
7
8 – 9
10
10
10
A.4 Batteriestandsanzeige
A.5 Ein-/ Ausschalter
A.6 Ladesteckdose
Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
11
11
12
2
Sondermeier Elektrofahrzeuge GmbH
B: Einstellmöglichkeiten
Inhalt
Seiten
B.1 Information zum richtigen Sitzen
B.2 Höhenverstellung des Sitzes
B.3 Verstellen der Armlehnen
B.4 Hochklappen der Armlehnen
B.5 Sitzentnahme
B.6 Freilaufeinstellung
B.7 Antikippräder
13
13
14
14
15
16
17
Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
3
Sondermeier Elektrofahrzeuge GmbH
C: Fahren, Bedienung (Trockenübungen)
Inhalt
Seiten
C.1 Theorie
C.2 Inbetriebnahme
C.3 Maximalsteigung zur Überwindung von
Hindernissen
C.4 Überlastungsschalter und Empfehlungen
C.5 Zerlegen des Fahrzeuges
C.6 Transport in PKW, Bus, Flugzeug
C.7 Lenksäulenverstellung
C.8 Batterieleistung und Lebensdauer
C.9 Aufladen der Batterien
18
19
20 - 22
23
24
25
26
27 - 28
29
C.10 Mögliche Fehlerquellen und deren
Beseitigung
C.11 Reparaturen, wer macht das?
Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
30
31
4
Sondermeier Elektrofahrzeuge GmbH
Inhalt
Seiten
D.1 Übergabeinspektion
D.2 Ersatzteilbeschaffung
D.3 Pflege / Reinigung / Desinfektion
D.4 Entsorgungshinweise
D.5 Wartungsmaßnahmen
Konformitätserklärung
Verkaufsmeldung
Verkaufsmeldung, Durchschrift, einzusenden
an Sondermeier Elektrofahrzeuge GmbH
32
33
33
34
34
35
36
37
Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
5
Sondermeier Elektrofahrzeuge GmbH
Einleitung
Mobilität und Design, Technik und Zuverlässigkeit sind in Ihrem LECSON Shoppy vereint.
Er ist für den normalen Gebrauch entwickelt worden. Was heißt normal? Sie möchten ein
kleines, wendiges und leistungsstarkes Elektromobil. Für den Transport soll es zerlegbar
sein und/oder wenn es im Stück transportiert werden sollte, darf das Gerät kaum etwas
wiegen. Im Einkaufzentrum soll es an engen Kassen vorbeikommen. Den Wünschen
unserer Kunden sind da kaum Grenzen zu setzen.
Das ist in Ordnung! Im losen Strandsand fahren, Gerät im Salzwasser benutzen sind
Dinge, die müssen wir hier nicht erklären. Sie bleiben im Sand stecken, das Gerät wird
zerstört. Auch müssen wir nicht erwähnen, im Winter, bei einer Schneehöhe von 10 cm
zu fahren. Eine Benutzung ist dann nicht mehr möglich. Bei Glatteis ist absolute Vorsicht
geboten. Lagern Sie Ihr Mobil in trockenen Räumen. Die Umgebungstemperaturen sollten
bei +45° und –20° Celsius liegen. Bei permanent hoher Luftfeuchtigkeit und ständigem
Regenwetter muss mindestens eine Trockenzeit von 12 Stunden eingehalten werden.
Laut Definition ist Ihr Elektromobil ein Produkt der Anwendungsklasse „C“, für die
Benutzung im Außenbereich.
(Natürlich auch innen, Sie dürfen damit in Bus und Bahn, bei Aldi und SKY einkaufen
fahren.)
Gemäß der Konformitätserklärung weist Ihr Gerät eine
CE- Kennzeichnung auf.
Hiermit bestätigt der Hersteller, (CTM in Taiwan) dass das Medizinprodukt mit den
einschlägigen Paragrafen der Richtlinie 93/42 EWG übereinstimmt.
Wir sind mehr als nur bemüht, Ihnen alle erdenkliche Hilfe zukommen zu lassen, wenn
Sie Probleme mit der Bedienung, mit dem Service oder auch mit der Technik haben.
Wenn Sie die Bedienungsanleitung gelesen und verstanden haben, wünschen wir Ihnen
eine gute Fahrt.
Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
6
Sondermeier Elektrofahrzeuge GmbH
Achtung! Warnhinweise auf mögliche technische
Schäden.
Gefahr! Warnhinweise auf mögliche Unfall- und
Verletzungsgefahren.
Gefahr! Warnung vor elektromagnetischen
Feldern.
Bedeutung der Symbole
Warnung! Durch Gefahren mit Batterien.
Wichtiger Hinweis zur Gerätebedienung.
Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
7
Sondermeier Elektrofahrzeuge GmbH
1. Diese Bedienungsanleitung muss vor der Inbetriebnahme gelesen
und auch verstanden werden. Im Zweifelsfall bitte beim Händler
anrufen.
2. Es ist absolut verboten, andere Personen mit Ihrem Mobil zu
transportieren.
3. Wenn die Batterieanzeige aufleuchtet, der Schlüssel auf „on“ ist,
dürfen Sie weder auf, noch vom Gerät absteigen. Immer erst den
Schlüssel auf „off“ stellen.
4. Beim Rückwärtsfahren passieren die meisten Karambolagen,
fahren Sie langsam.
Sicherheitshinweise
5. Vermeiden Sie ruckartige Lenkmanöver, das Mobil kann
umkippen. Üben Sie das Anfahren auf leichten Gefällstrecken.
6. Bevor Sie losfahren, sollten Sie den Sitz und die Lenksäule so
eingestellt haben, dass Sie bequem und sicher das Mobil bedienen
können. Eine Funktionskontrolle heißt: Der Sitz muss genauso wie
die Lenksäule arretiert werden, der Sitz muss festgeklemmt und
festgeschraubt sein. Hupe und alle anderen Funktionen müssen
Sie kontrollieren. (Vor jeder Fahrt!)
7. Ob Kinderroller, Fahrrad oder Motorrad, ob Eisenbahn oder LKW,
wenn physikalische Grenzwerte überschritten werden, kippt jedes
Fahrzeug. Bitte lesen Sie die Seite 26 – 28 sehr genau.
8. Alkohol, Medikamente oder sonstige Einflüsse, die Ihre
Fahrsicherheit beeinträchtigen, sind auch bei einem Elektromobil
verboten. Ein E-Mobil ist ein Fahrzeug und Sie unterliegen der
Straßenverkehrsordnung genauso, wie jeder andere
Verkehrsteilnehmer.
Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
8
Sondermeier Elektrofahrzeuge GmbH
9. Ob Füße oder Arme, während der Fahrt sind diese Körperteile auf
der Fußablage bzw. am Lenker zu halten.
10. Wenn Sie ein Fahrdienst abholen sollte, bleiben Sie nicht auf
Ihrem E-Mobil sitzen. Sie müssen richtig angeschnallt werden,
was auf einem E-Mobil nicht möglich ist.
11. Elektromagnetische Felder: Warnung! Mobiltelefon, GPS
Navigationssysteme, Hochspannungsleitungen und Sendeanlagen,
oder auch einfache Funktachometer von Fahrrädern, können sich
negativ auf die Elektronik Ihres Elektromobiles auswirken. Und
umgekehrt! Auch Ihr Mobil erzeugt elektromagnetische Störfelder,
wie jeder Elektromotor auch. Dieses kann sich auf
Herzschrittmacher und mobiles Telefonieren negativ auswirken.
Sicherheitshinweise
12. Sollte einmal das Mobil wegen eines technischen Defektes oder
auch wegen leerer Batterien liegen bleiben, hat das Gerät hinten
rechts einen so genannten Freilaufhebel, der Motor kann vom
Getriebe getrennt werden. Beim Schieben dürfen Sie nicht auf
Ihrem E-Mobil sitzen bleiben.
13. Beachten Sie die Pflege- und Wartungshinweise.
Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
9
Sondermeier Elektrofahrzeuge GmbH
Abschnitt A
Geräteerklärung / Bedienpult
2
3
A.1 Geschwindigkeitseinstellung
Mit diesem Drehknopf können Sie die Geschwindigkeit stufenlos regeln. Er dient
zur grundsätzlichen Vorwahl, ob schnell oder langsam. Steht der Pfeil auf
„Schildkröte“, fährt das Gerät langsam, schnell, wenn er auf „Hase“ steht.
A.2 Hupe
Knopf für die Bedienung.
1
3
Abb. 1
A.3 Bedienhebel
Unabhängig von der Drehknopfeinstellung können Sie den Bedienhebel zur
Dosierung der Geschwindigkeit nutzen. Vorwärts mit dem rechten Daumen oder
rückwärts mit dem linken Daumen. Ob Halbseitenlähmung oder Amputation
eines Armes oder Hand etc., wir können die Bedienrichtung umprogrammieren.
Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
10
Sondermeier Elektrofahrzeuge GmbH
6
4
Abschnitt A
Geräteerklärung / Bedienpult
5
A.4 Batteriestandsanzeige
Sie zeigt den Ladezustand Ihrer Batterie an, sie enthält LED-Felder, die grün
leuchten und den Ladezustand anzeigen.
Wenn alle Felder grün leuchten, ist die Batterie komplett gefüllt. Je weiter Sie
fahren, desto mehr Felder gehen aus.
Wenn die Bereitschaftsanzeige (Nr. 6) blinkt, benutzen Sie das Elektromobil
nicht weiter, sondern laden Sie die Batterien auf.
Achtung: Auf Seite 27 – 29 wird alles noch genauer erklärt. Es gibt Dinge, die
Ihre Batterien überhaupt nicht mögen! Wissen sollten Sie auch, dass es keine
Batteriestandsanzeige auf dem Markt gibt, die wenigstens zu 80% genau
anzeigt.
Im Winter bspw., bei starkem Frost hat die Batterie nur ca. 50% der Leistung,
die sie im Sommer aufweist. Die Anzeige zeigt leider immer den gleichen Wert
an.

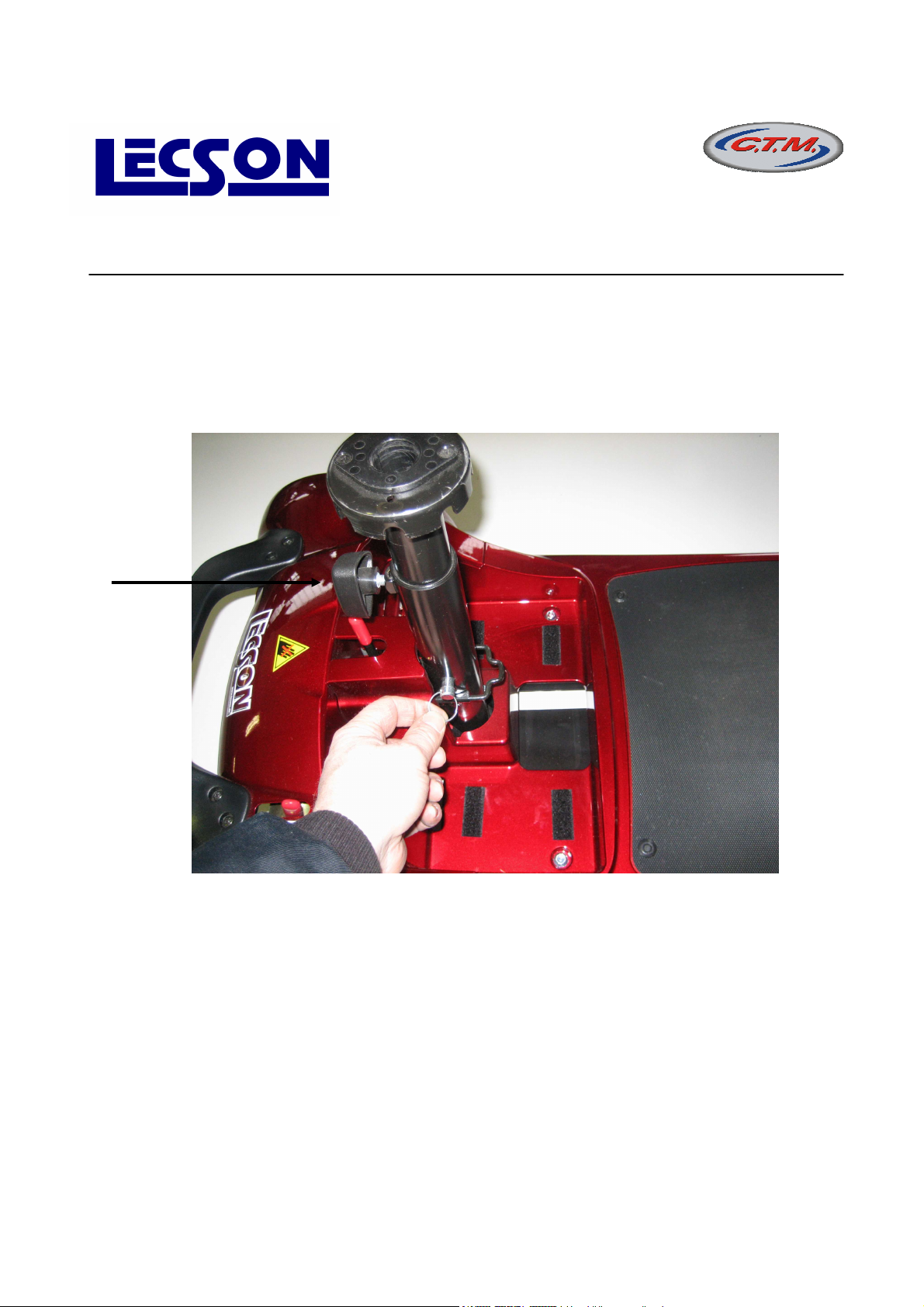

A.5 Ein-/ Ausschalter
Wie abgebildet, befindet sich der Schlüsselschalter rechts unter dem
Bedienfeld.
In „ON“ Position ist das Fahrzeug startklar, in „OFF“ Position abgeschaltet.
Man sollte Schlüsselschalter nicht vergessen. Besonders auf Kinder und
Diebstahl achten!
Abb. 1
Nachdruck, auch auszugsweise, verboten, urheberrechtlich geschützt!
11
