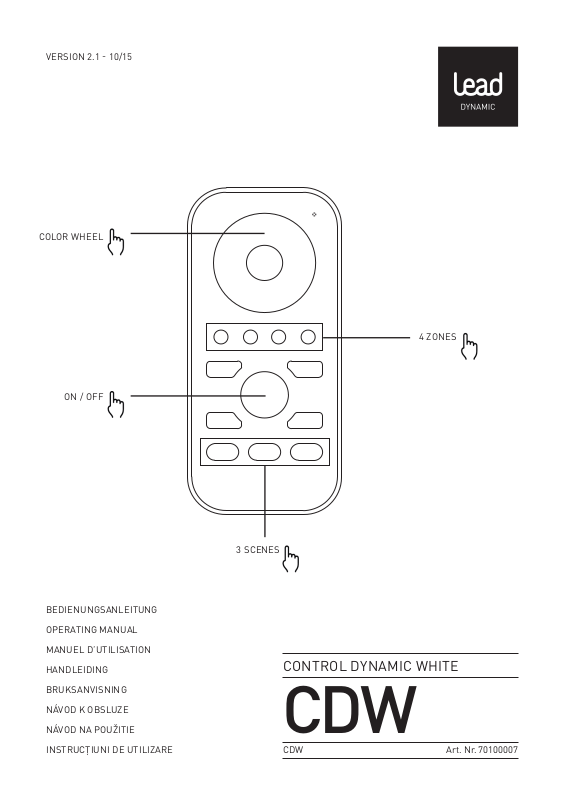

LEAD dynamic CDW Operating Manual

VERSION 2.1  10/15

COLOR WHEEL

ON / OFF

4 ZONES

BEDIENUNGSANLEITUNG

OPERATING MANUAL

MANUEL D’UTILISATION

HANDLEIDING

BRUKSANVISNING

NÁVOD KOBSLUZE

NÁVOD NA POUŽITIE

INSTRUCŢIUNI DE UTILIZARE

3 SCENES

CONTROL DYNAMIC WHITE

CDW

CDW Art. Nr. 70100007

DEUTSCH

Vielen Dank, dass Du Dich für ein Produkt der LEAD
energy AG entschieden hast. Falls Du unseren
Service erreichen möchtest, sind wir für Dich auf
unserer Homepage und per E-Mail erreichbar.

Bestimmungsgemäße Verwendung Hinweis

Diese Fernbedienung ist Zubehör zu den steuer­baren LED DYNAMIC WHITE Produkten der Marke
LEAD DYNAMIC.

1

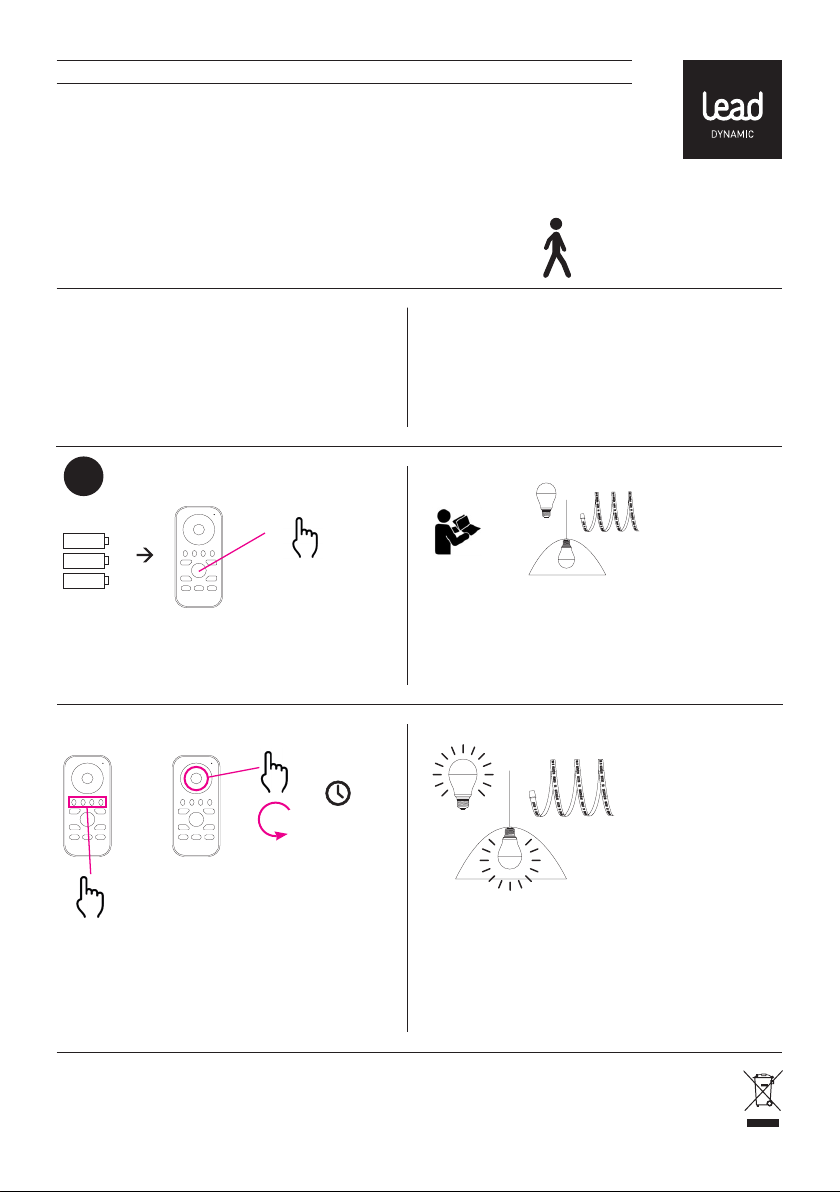

Installation

AAA
AAA
AAA

1.1 Lege die drei 1,5 V Zellen vom Typ AAA, die im
Lieferumfang enthalten sind, in Deine Fernbedie­nung ein und schalte Deine Fernbedienung ein.

Lernen-Funktion

1 x

On

Frequenz:
Stromversorgung:
Schutzart:

1.2 Beachte die Schritte zur Installation aus der
Bedienungsanleitung Deines LED DYNAMIC WHITE
Produktes der Marke LEAD DYNAMIC. Und starte
die „LERNEN“-Funktion auf Deinem LED DYNAMIC
WHITE Produkt.

?

[e-mail]
www.lead-energy.com

868 MHz
3 x 1,5 V AAA
IP 20

15 sec.

1.3 Drücke auf einen der Knöpfe 1-4 um die Leuchte
dieser Zone zuzuordnen und bestätige mit einem
Wisch über das Farb-/ Dimmrad. Schließe den
gesamten „Lernen“–Vorgang innerhalb von 15
Sekunden ab.

LEAD ENERGY AG Am Stadtbad 37 45219 Essen-Kettwig Irrtümer und Änderungen vorbehalten Informationen / technischer Support: www.lead-energy.com

1.4 Deine Leuchte blinkt einmal zur Bestätigung,
dass es der gewählten Lichtzone zugewiesen wurde
und nun mit Deiner Fernbedienung gesteuert werden
kann.

DEUTSCH

2

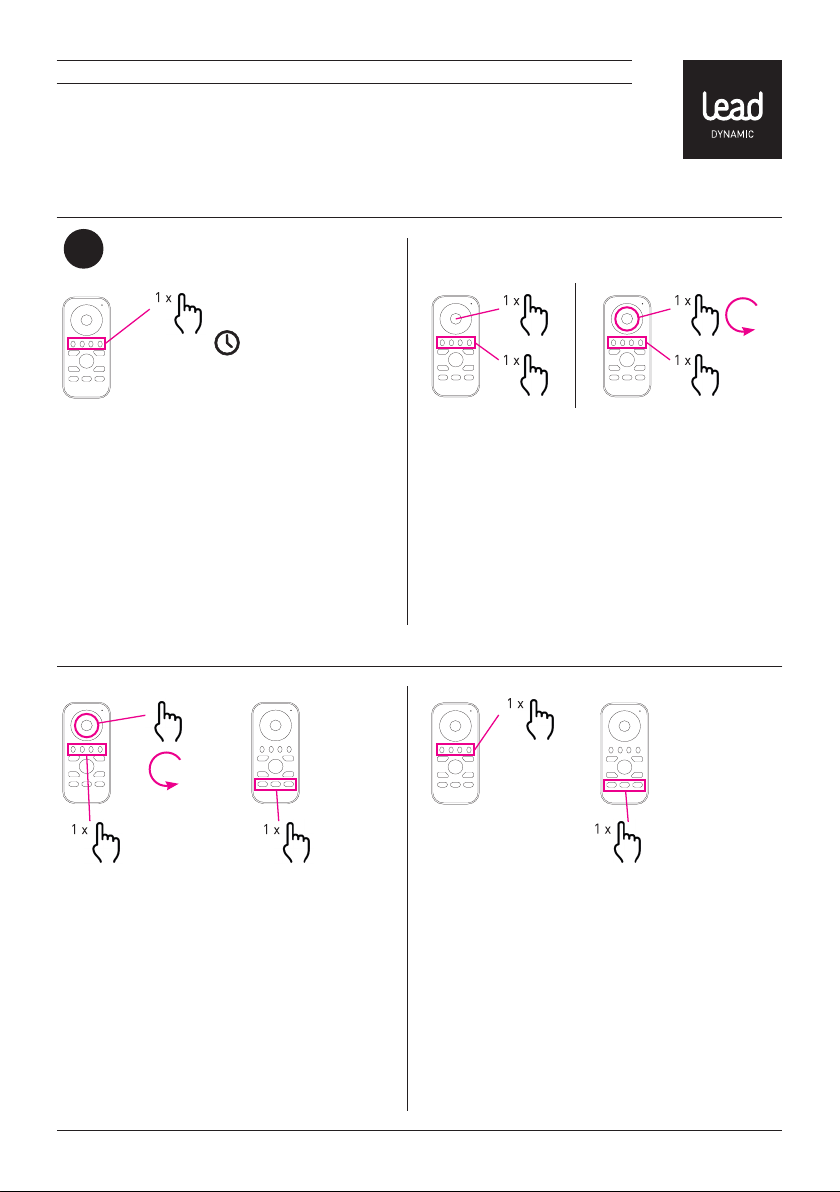

Steuerung

> 2 sec.

2.1 EIN/AUS
Drücke für mehr als 2 Sekunden auf einen der
Knöpfe 1-4 um die Leuchten, die Du dieser Zone
zugewiesen hast, ein- oder auszuschalten. Du
kannst einer Zone beliebig viele Leuchten zuweisen.

2.

1.

2.4 Szenen speichern
Du kannst Deinen Zonen bis zu 3 verschiedene
Szenen zuweisen. Hierzu wählst Du eine Zone 1–4,
dann die gewünschten Werte über das Farbrad
und speicherst es als Szene ab, indem Du einen
Szenenknopf (S1-S3) für länger als 2 Sekunden
gedrückt hälst. Deine Leuchte blinkt einmal zur
Bestätigung.

2.

1.

2.2 Dimmen
Du dimmst Deine Leuchte indem Du zunächst eine
Zone 1-4 wählst und anschließend über den Knopf in
der Mitte das Dimmrad die Dimmung einstellst. Du
kannst auch eine der vier Dimm-Stufen Deiner Fern­bedienung wählen.

2.3 Lichtfarbe steuern
Du veränderst die Lichtfarbe Deiner Leuchte, indem
Du eine Zone 1-4 wählst und anschließend über das
Farbrad die Lichtfarbe einstellst.

2.5 Szenen abrufen
Um eine gespeicherte Szene abzurufen wähle erst
die Zone 1-4 und dann die gespeicherte Szene S1-S3.

2.

1.

LEAD ENERGY AG Am Stadtbad 37 45219 Essen-Kettwig Irrtümer und Änderungen vorbehalten Informationen / technischer Support: www.lead-energy.com

ENGLISH

Thank you for choosing a product from LEAD energy
AG. If you would like to get in touch with our service
team, please contact them via our website or by
e-mail.

Intended use Note

This remote control is an accessory for the control­lable LED DYNAMIC WHITE products in the LEAD
DYNAMIC range.

1

Installation

AAA
AAA
AAA

1.1 Insert the three 1.5 V AAA batteries included into
your remote control unit and switch it on.

Learn-Function

1 x

On

Frequency:
Power supply:
Protection class:

1.2 Note the installation steps from the operating
manual for your LED DYNAMIC WHITE product from
LEAD DYNAMIC. Start the ‘LEARN’ function on your
LED DYNAMIC WHITE product.

?

[e-mail]
www.lead-energy.com

868 MHz
3 x 1,5 V AAA
IP 20

15 sec.

1.3 Press one of the buttons 1-4 to assign the lumi­naire to the respective zone and confirm by swiping
the colour/dimmer wheel. Complete the entire
‘learning’ process within 15 seconds.

LEAD ENERGY AG Am Stadtbad 37 45219 Essen-Kettwig Subject to errors and amendments Information / Technical support: www.lead-energy.com

1.4 Your luminaire will flash once to confirm that it
has been assigned to the selected zone and can now
be controlled using your remote control unit.

ENGLISH

2

Control

> 2 sec.

2.1 ON/OFF
Press one of the buttons 1-4 for more than 2 sec­onds to switch the luminaires you have assigned to
this zone on or off. You can assign any number of
luminaires to a zone.

2.

1.

2.4 Save scenes
You can assign your zones up to 3 different scenes.
Select a zone 1–4 then the required dimming level
using the dimmer wheel and save it as a scene
by holding down a scene button (S1-S3) for at
least 2 seconds. Your luminaire flashes once as
confirmation.

2.

1.

2.2 Dimming
Dim your luminaire by first selecting a zone 1-4 and
then using the dimmer wheel to adjust your dim­ming level via the button in the centre. You can also
select one of the four dimming levels on your remote
control.

2.3 Control light color
Change the colour of your luminaire by selecting a
zone 1-4 and then using the colour wheel to set the
colour.

2.5 Retrieve scenes
To retrieve a saved scene, first select zone 1-4 and
then the saved scene S1-S3.

2.

1.

LEAD ENERGY AG Am Stadtbad 37 45219 Essen-Kettwig Subject to errors and amendments Information / Technical support: www.lead-energy.com

FRANÇAIS

Merci d’avoir choisi un produit LEAD energy AG. Si
vous avez besoin de notre SAV, vous pouvez nous
joindre sur notre page d’accueil et par e-mail à
l’adresse suivante:

Utilisation conforme Note

Cette télécommande est un accessoire des produits
contrôlables LED DYNAMIC WHITE de la marque
LEAD DYNAMIC.

1

Installation

AAA
AAA
AAA

1.1 Insérez dans votre télécommande les trois piles
1,5 V de type AAA fournies et mettez en marche
votre télécommande.

Fonction Apprentissage

1 x

MARCHE

Fréquence:
Alimentation électrique:
Indice de protection:

1.2 Respectez les étapes d’installation du manuel
d’installation de votre produit LED DYNAMIC WHITE
de la marque LEAD DYNAMIC. Et démarrez la fonc­tion « APPRENTISSAGE » sur votre produit LED
DYNAMIC WHITE.

?

[e-mail]
www.lead-energy.com

868 MHz
3 x 1,5 V AAA
IP 20

15 sec.

1.3 Appuyez sur l’un des boutons 1-4 afin d’affecter
les luminaires à cette zone et confirmez avec un
geste de balayage via la barre de réglage de l’in­tensité lumineuse/des couleurs. Fermez tout le
processus « d’apprentissage » dans un délai de
15secondes.

LEAD ENERGY AG Am Stadtbad 37 45219 Essen-Kettwig Sous réserves d‘erreurs ou modifications Informations/assistance techniquecom: www.lead-energy.com

1.4 Votre luminaire clignote une fois pour confirmer
que la zone d’éclairage sélectionnée a été affectée
et peut désormais être contrôlée avec votre
télécommande.
