Référence : 495204

Adaptateur CPL courant porteur en ligne

NetSocket 200+

MET917

SOMMAIRE

1 Généralités

2 Description de l’adaptateur CPL

3 Branchements

4 Ajout d’un 3ème adaptateur CPL 200+

5 Instructions de sécurité

6 Maintenance

7 Conformité CE

8 Partage de fichiers sous Windows®

9 Vérification des options de partage de fichiers

10 Connexion à un ordinateur

Assistances et conseils

Certificat de garantie

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

1 - Généralités

Bienvenue dans l’univers des Courants Porteurs en Ligne (CPL) où le réseau électrique devient un réseau intelligent

permettant de transporter des informations à haut débit.

Grâce aux modems CPL que nous vous proposons (les NetPlugs ), il est désormais possible de partager un accès Internet ou des données entre différents équipements

connectés sur une prise électrique.

L’adaptateur est un module d’interface Ethernet/courants porteurs en ligne permettant de transférer des informations (données, audio ou vidéo) à haut débit sur le réseau électrique de votre résidence entre vos équipements

informatiques, vidéo, audio.

Le réseau électrique étant le réseau le mieux distribué dans un bâtiment ou une maison, chaque prise électrique devient

donc un point d’accès réseau. L’adaptateur permet ainsi de

connecter au réseau électrique tout équipement disposant d’une interface Ethernet 10/100 baseT afin d’échanger des données avec les autres équipements également connectés au moyen d’un adaptateur sur ce même réseau électrique et ce, en toute sécurité grâce à l’encryptage qui est réalisé

sur les données.

Une mise en oeuvre simple et rapide vous permet de créer votre propre réseau local sans réaliser aucun nouveau câblage :

1 - CONNECTEZ (raccordement de l’adaptateur avec l’équipement à mettre en réseau) 2 - PARTAGEZ ET SURFEZ (échange de données entre équipements ou depuis Internet)

Vous pourrez ainsi vous connecter de manière totalement « Plug & Play » entre un modem et un PC pour accéder à Internet ou partager des données entre deux PC, ou un PC/ une imprimante …

La norme Homeplug vous assure une interopérabilité

entre adaptateurs de la même génération. Elle vous

assure également la possibilité de faire coexister dans un réseau domestique deux réseaux logiques basés sur

des générations différentes. Par exemple, vous pouvez

avoir dans votre habitation deux adaptateurs 85Mb/s qui dialoguent entre eux, et en parallèle deux adaptateurs

200Mb/s qui fonctionnent.

En revanche, un adaptateur 85 ne peut pas communiquer

avec un adaptateur 200. Les versions ultérieures du standard

HomePlug seront toutes compatibles 200Mb/s, la pérennité

de vos adaptateurs 200+ est donc assurée.

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

Exemple d’application n°1 :

ADSLADSL

PCPC

Recevoir la TV ADSL dans toute la maison

Si votre box TV ADLS (décodeur) n’est pas dans la même pièce que votre modem ADSL, branchez le 1er NetScoket sur

une prise électrique puis reliez-le à votre modem ADSL.

Dans la pièce où se trouve votre box TV ADSL, branchez

ème

le 2

NetSocket sur une prise électrique et reliez-le votre

box TV ADSL.

Ensuite allumez votre modem ADSL ainsi que votre Box TV ADSL (décodeur) attendez quelque minutes, les voyants

doivent être allumés. (voir page 8)

Grâce à sa prise électrique antiparasite intégrée vous

pouvez brancher vos autres appareils. Le filtre de cette

prise électrique va débarrasser le réseau CPL des bruits que peuvent émettre ces appareils et ainsi garantir un débit

optimal sur votre réseau.

Exemple d’application n°2 : connexion à Internet via le réseau électrique.

En connectant un adaptateur CPL Ethernet à votre modem ADSL, vous pourrez injecter les données haut débit ADSL sur une prise électrique et les récupérer sur une autre prise

électrique via un second adaptateur CPL connecté à votre

PC. Vous n’êtes donc plus limité à l’emplacement de la prise téléphonique pour installer votre PC. Si votre modem

incorpore la fonction routeur, vous pourrez connecter

plusieurs ordinateurs.

Exemple d’application n°3 : Connecter sa console de jeux à Internet

De la même manière, si vous voulez connecter votre console de jeux à Internet mais que votre modem est dans le bureau et votre console de jeux dans votre salon ou votre chambre,

appliquez la procédure de l’exemple n°1. Branchez le 1

NetSocket dans votre bureau reliez-le à votre modem puis dans votre salon branchez le 2

ème

NetSocket et reliez-le à

votre console.

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

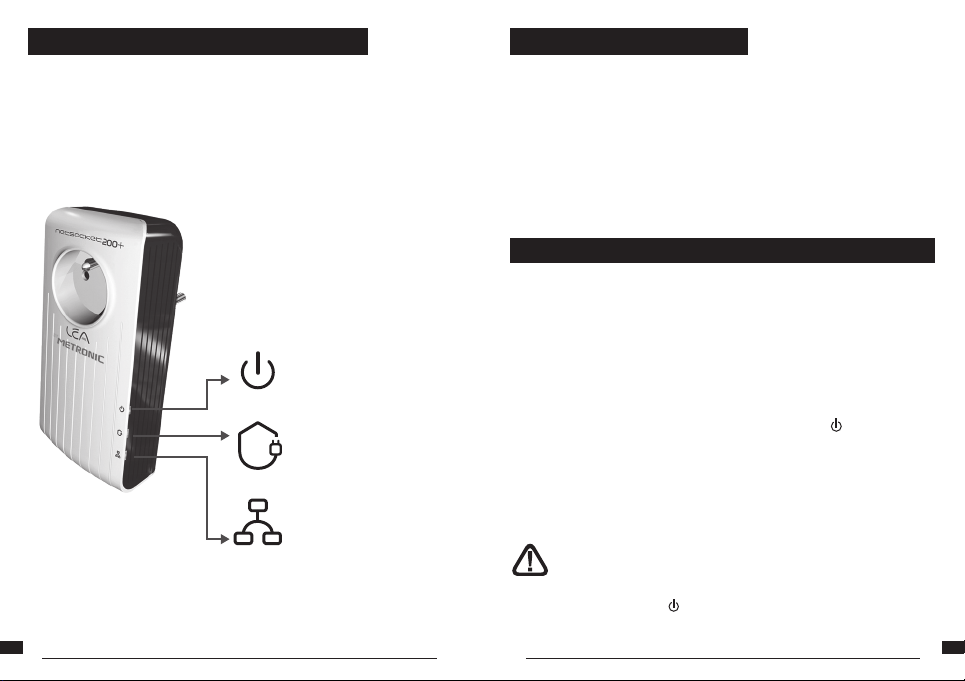

2 - Description de l’adaptateur CPL

L’adaptateur CPL est muni de voyants indiquant les différents

états de l’adaptateur.

3 - Branchements

1 - Branchez une extrémité du câble RJ-45 sur le port RJ-45

de l’adaptateur CPL.

2 - Branchez l’autre extrémité du câble sur le port RJ-45 de

votre ordinateur ou de tout autre équipement Ethernet. Le voyant L/A (lien Ethernet) s’allume.

3 - Branchez l’adaptateur CPL dans une prise électrique : le

voyant Link s’allume si un autre adaptateur CPL est déjà

présent sur le réseau.

Allumé si le NetPlug 200+ est sous tension

Allumé si un transfert de données est en cours sur le réseau CPL

Allumé si la liaison Ethernet est OK

4 - Ajout d’un 3

ème

Adaptateur CPL 200+

Suivez les étapes suivantes :

1 - Branchez le 3 2 - Branchez le câble Ethernet entre ce 3

ème

Adaptateur CPL 200+

ème

Adaptateur

CPL 200+ et le PC par exemple

3 - Appuyez 12 secondes sur le bouton d’appairage pour

réinitialisez le 3

ème

Adaptateur CPL 200+.

4 - Attendre la fin du clignotement du voyant 5 - Appuyez 2 secondes sur le bouton d’appairage du 3

Adaptateur CPL 200+

6 - Appuyez 2 secondes sur le bouton d’appairage de l’un

des deux 2 premiers Adaptateur CPL 200+ au choix (par exemple le plus proche du 3

ème

les étapes 5 et 6 doivent être effectuées en moins de 2 minutes

7 - Dès que le voyant arrête de clignoter, l’installation est

terminée et opérationnelle

ème

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

5 - Instructions de sécurité

Avant de raccorder les produits et de les mettre sous tension, merci de lire les consignes de sécurité ci-dessous : Lire et suivre attentivement toutes les instructions et avertissements inclus dans ce manuel avant toute installation

et mise en marche de ce produit.

Positionnement :

• A l’abri de toute source liquide et gazeuse pouvant entraîner la détérioration du produit.

• Sur une surface non conductrice et non inflammable.

• Eloigné de toute source de chaleur directe ainsi que du rayonnement solaire.

• Dans un espace non confiné où la ventilation alentour est normale.

• Sans obturation des aérations du produit.

• Ce produit est destiné pour un fonctionnement sur le secteur 230V, 50Hz.

• Branchez l’adaptateur CPL sur des prises électriques de type Europe (2 pôles).

• N’utilisez pas de rallonge ou de multiprise entre l’adaptateur CPL et la prise murale.

• N’utilisez que les cordons fournis avec le produit pour

le raccordement au secteur ou à d’autres équipements

informatiques et électroniques.

• Ne laissez aucun objet reposer sur le câble de connexion et pouvant l’endommager.

• Positionnez le câble de connexion de manière à ce qu’on ne puisse pas marcher dessus.

6 - Maintenance

• Ne pas réparer ou entretenir vous-même ce produit. Seul du personnel qualifié peut intervenir en cas de maintenance.

L’ouverture du produit expose à des tensions dangereuses

et autres risques. Pour la réparation ou l’entretien faire appel à votre revendeur.

• La garantie délivrée avec le produit au moment de l’achat

ne pourra être appliquée en cas d’ouverture ou de

manipulation non-conforme du produit.

• Contacter d’office votre revendeur dans les cas suivants :

- Lorsque le câble a été endommagé

- Si un liquide quelconque s’est renversé sur le produit

- Si le produit a été exposé à la pluie

- Si le produit ne fonctionne pas normalement alors que vous avez suivi l’ensemble des instructions et consignes

de sécurité.

7 - Conformité CE

Installé dans sa configuration finale, le produit respecte les standards de sécurité et recommandations applicables du

pays dans lequel il est vendu.

Les produits METRONIC sont conçus pour être utilisés au

sein de la Communauté Européenne.

Les produits METRONIC, installés et utilisés conformément à leur manuel utilisateur, ont été déclarés conformes aux normes d’essais CEM EN55022, EN55024 et EN60950 selon les dispositions des directives européennes 2004/108/

CE et 2006/95/CE.

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

8 - Partage de chiers sous Windows®

Windows® Vista

Pour partager des éléments sous Windows® Vista, placez dans le dossier Public tous les dossiers ou fichiers que vous

souhaitez partager.

Pour cela procédez comme suit : dans le menu Démarrer, Cliquez sur Tous les programmes puis Accessoires puis

Explorateur Windows®.

Dans l’arborescence située à gauche de la fenêtre, sélectionnez le dossier Public puis placez-y les éléments à

partager. Fermez ensuite l’Explorateur Windows®.

Windows® XP

• Faites un clic droit sur le dossier ou le disque dur à partager puis cliquer sur Partage et sécurité. Une nouvelle fenêtre apparaît intitulée Propriétés de Nom du Dossier.

• Cliquer sur l’onglet Partage .

• Dans l’encadré Partage réseau et sécurité, cochez la case Partager ce dossier sur le réseau. En dessous de

cette option, dans le champ Nom du partage, vous pouvez

renommer le dossier à partager. Pour cela vous devez

renommer le dossier

avant de le partager. Cliquer ensuite sur Appliquer puis

sur OK. L’icône du dossier doit être complété d’une main portant l’icône. Fermez ensuite toutes les fenêtres ouvertes.

Windows® 2000

• Faites un clic droit sur le dossier ou le disque dur à partager puis cliquer sur Partager … .

• Une nouvelle fenêtre apparaît intitulée Propriétés de Nom du Dossier .

• Dans l’onglet Partage, cliquer sur l’option Partager ce dossier. En dessous de cette option, dans le champ Nom du Partage, vous pouvez renommer le dossier à partager.

Pour cela vous devez renommer le dossier avant de le partager (12 caractères maximum pour que le dossier

soit accessible par les Systèmes Windows 98 SE et ME). Cliquer ensuite sur Appliquer puis sur OK.

• L’icône du dossier doit être complété d’une main portant l’icône.

• Fermez ensuite toutes les fenêtres ouvertes.

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

9 - Vérication des options de partage de chiers

En ce qui concerne l’échange de données entre deux ordinateurs, il est nécessaire de procéder à une vérification des options de partage des fichiers au sein du système d’exploitation (Windows® ) installé sur votre ordinateur si

celui-ci n’est pas dans sa configuration d’origine.

Les différents systèmes d’exploitation décrits sont les suivants : Windows® 2000, Windows® XP et Windows®

Vista.

Pour chacun d’eux, vous trouverez ci-après un récapitulatif des paramétrages à effectuer pour permettre à deux équipements de partager des données entre eux (via leur

explorateur).

Ces paramétrages concernent la vérification de l’adresse IP

de votre ordinateur et les options de partage de fichiers.

Windows® Vista

• Sur le bureau Windows®, cliquez sur le bouton Démarrer

situé en bas à gauche de votre écran, puis sélectionnez

Panneau de Configuration. La fenêtre Panneau de Configuration s’affiche alors.

• Avec votre souris, sélectionnez l’icône Centre Réseau et partage et double-cliquez dessus pour l’ouvrir. Une nouvelle fenêtre apparaît alors.

• Dans le menu Partage et découverte, vérifiez que l’option Partage de fichiers est active. Dans le cas contraire

activez-la en cliquant sur la flèche située à droite de l’option, cochez Activer le partage de fichiers puis cliquer

sur Appliquer .

• Activez l’option Partage de dossiers publics en suivant la procédure ci-dessus. Sélection l’option d’activation désirée selon votre besoin. Ainsi le dossier Public disponible sur

la racine de l’ordinateur sera partagé avec les autres

ordinateurs du même réseau. Placez alors dans ce

dossier tous les fichiers ou dossiers que vous souhaitez

partager.

• Désactivez l’option Partage protégé par mot de passe

• Cliquez ensuite sur l’option Gérez les connexions réseau situé dans le menu à gauche de la fenêtre.

• Dans la nouvelle fenêtre qui apparaît, sélectionnez l’icône

de votre connexion réseau active (par défaut appelée Connexion au réseau local) puis cliquer sur le bouton

droit de votre souris et sélectionnez Propriétés. La fenêtre Propriétés de Connexion au réseau local s’affiche alors.

• Dans le menu Cette connexion utilise les éléments

suivants, sélectionnez et validez (case cochée) l’option Partage de fichiers et d’imprimantes pour les réseaux Microsoft et sélectionnez ensuite Protocole Interner

version 4 (TCP/Ipv4) et cliquer sur le bouton Propriétés. Une nouvelle fenêtre s’affiche alors.

• Sélectionnez Obtenir une adresse IP automatiquement puis cliquer sur OK. Fermez ensuite toutes les fenêtres ouvertes.

Windows® 2000

• Sur le bureau Windows®, cliquer sur le bouton Démarrer

situé en bas à gauche de votre écran, puis sélectionnez le menu Paramètres puis Connexions réseau et accès à

distance.

• La fenêtre Connections réseaux et accès à distance s’affiche. Avec votre souris, sélectionnez l’icône de votre

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

connexion réseau active (par défaut appelée Connexion au réseau local), cliquez sur le bouton droit de votre souris

et sélectionnez Propriétés.

• Une fenêtre Propriétés de Connexions au réseau local s’affiche et l’onglet Général est affiché par défaut.

• Dans cet onglet se trouve le menu Les composants sélectionnés sont utilisés par cette connexion. Sélectionnez

et validez (case cochée) l’option Partage de fichiers et

d’imprimantes pour les réseaux Microsoft.

• Dans ce même menu, sélectionnez ensuite Protocole Internet (TCP/IP) et cliquez sur le bouton Propriétés.

• La fenêtre Propriétés de Protocole Internet (TCP/IP) s’affiche alors. Sélectionnez Obtenir une adresse IP automatiquement.

• Cliquez ensuite sur le bouton Avancé… . La fenêtre Paramètres TCP/IP avancés s’affiche.

• Sélectionnez l’onglet Wins et validez l’option Activer

NetIBOS avec TCP/IP et cliquez sur le bouton OK pour confirmer votre paramétrage et fermer la fenêtre

Propriétés de Connexion au réseau local.

• Pour terminer, fermez la fenêtre Connexions réseaux et accès à distance.Votre paramétrage est désormais

terminé et votre ordinateur est prêt à partager des

données via son explorateur avec d’autres ordinateurs.

Windows® XP

• Sur le bureau Windows®, cliquer sur le bouton Démarrer

situé en bas à gauche de votre écran, puis sélectionnez le

menu Paramètres puis Panneau de Configuration.

• La fenêtre Panneau de Configuration s’affiche alors. Avec

votre souris, sélectionnez l’icône Connexions réseau et

double-cliquez dessus pour l’ouvrir.

• La fenêtre Connexions réseau s’affiche alors.

• Avec votre souris, sélectionnez l’icône de votre connexion

réseau active (par défaut appelée Connexion au réseau local) puis cliquez sur le bouton droit de votre souris et

sélectionnez Propriétés.

• La fenêtre Propriétés de Connexion au réseau local s’affiche alors et l’onglet Général est affiché par défaut. La

fenêtre Propriétés de Connexion au réseau local s’affiche

alors et l’onglet Général est affiché par défaut.

• Dans cet onglet se trouve le menu Cette connexion utilise

les éléments suivants, sélectionnez et validez (case cochée) l’option Partage de fichiers et d’imprimantes pour

les réseaux Microsoft.

• Dans ce même menu, décochez M’indiquer si cette

connexion a une connectivité limitée ou inexistante et sélectionnez ensuite Protocole Interner (TCP/IP) et

cliquez sur le bouton Propriétés.

• La fenêtre Propriétés de Protocole Internet (TCP/IP) s’affiche alors.

• Sélectionnez Obtenir une adresse IP automatiquement.

• Cliquez ensuite sur le bouton Avancé… . La fenêtre Paramètres TCP/IP avancés s’affiche.

• Sélectionnez l’onglet Wins et validez l’option Activer

NetIBOS avec TCP/IP et cliquez sur le bouton OK pour confirmer votre paramétrage et fermer la fenêtre

Propriétés de Connexion au réseau local.

• Cliquez à nouveau sur le bouton OK pour fermer la fenêtre

Propriétés de Protocole Internet (TCP/IP) et une dernière

fois sur le bouton Fermer pour fermer la fenêtre Propriétés de Connexion au réseau local.

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

10 - Connexion à un ordinateur distant

Depuis votre ordinateur connecté à un adaptateur vous pouvez accéder à l’explorateur d’un ordinateur distant connecté lui-même à un adaptateur, afin de visualiser ses

fichiers partagés.

Pour cela quelques opérations sont préalablement

nécessaires. Il va vous falloir :

• Connaître l’adresse IP de l’ordinateur auquel on souhaite accéder et récupérer des données.

• Etablir la connexion avec l’autre ordinateur au moyen de votre explorateur.

Voici la procédure à exécuter :

1 - Récupération de l’adresse IP de l’ordinateur dont vous

souhaitez partager les données.

Dans le menu Démarrer, sélectionnez les onglets

Programmes puis Accessoires ensuite Invite de

commandes. La fenêtre noire Invite de commandes ou

Commandes MS-DOS s’affiche alors.

A la suite du symbole “ > ”, tapez la ligne de commande

ipconfig (ou winipcfg sous Windows 98) et validez en

appuyant sur la touche Entrée de votre clavier. Une série de lignes d’informations s’affichent alors.

Repérez la ligne commençant par Adresse IP (sous

Windows® Vista : Adresse IPv4) et notez soigneusement

l’adresse mentionnée sur un papier : xxx.xxx.xxx.xxx (4 groupes de 1 à 3 caractères séparés par un point). Fermez ensuite la fenêtre.

2 – Connexion depuis l’ordinateur à travers l’Explorateur

Windows® :

Dans le menu Démarrer, sélectionnez les onglets

Programmes puis Accessoires puis Explorateur

Windows®.

La fenêtre Explorateur Windows® s’ouvre alors. Dans

la fenêtre Adresse ou le chemin d’accès situé en haut de la fenêtre, tapez la ligne de commande suivante :

file://192.168.1.xxx ou file://192.168.0.xxx (92.168.1.1 par

exemple) est l’adresse IP de l’ordinateur sur lequel vous

souhaitez récupérer des données.

Dans les « Favoris réseaux », une nouvelle ligne va alors

se créer avec pour en-tête le nom de l’ordinateur à explorer

si la connexion s’est bien effectuée. En sélectionnant le

nouvel ordinateur connecté, vous visualisez alors la liste des fichiers et/ou dossiers partagés et accessibles dans

le volet à droite de la fenêtre Explorateur Windows®.

ASSISTANCE ET CONSEILS

Malgré le soin que nous avons apporté à la conception de nos produits et à la réalisation de cette notice, vous avez peut-être rencontré des difficultés.

N’hésitez pas à nous contacter, nos spécialistes sont à votre disposition pour vous conseiller :

Assistance technique : 0892 350 315* *Prix d’appel : 0,34 € TTC la minute depuis un poste

fixe.

du lundi au vendredi de 9h à 12h / 14h à 19h et le samedi de 9h30 à 12h30 / 14h à 18h (sauf Juillet et Août)

Vous pouvez également nous envoyer un courrier électronique à

l’adresse suivante : hotline@metronic.com

IMPORTANT : dans la partie objet de votre message, veillez

à faire apparaître le mot METRONIC.

Munissez-vous des informations suivantes

• Produit : Adaptateur CPL NetSocet 200+(495204)

a v a n t t o u t a p p e l :

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

CERTIFICAT DE

GARANTIE

L’ adaptateur CPL est garanti un an, pièces et main

d’oeuvre. En cas de panne, les frais de transport aller

sont à la charge du client, les frais de port retour à

notre charge.

Pour être valable, le bon de garantie doit être dûment complété et retourné accompagné de la photocopie de

la facture ou du ticket de caisse.

Réf. du matériel : Adaptateur CPL NetSocket 200+

(495204)

Date d’achat :

N° de série :

A renvoyer à SAV Metronic, Node Park Touraine

100 Rue de Gilles de Gennes

37310 TAUXIGNY

N'envoyez jamais d’appareil sans avoir au préalable obtenu un accord de retour.

METRONIC

BENELOM

LINIA

METRONIC IBERICA

METRONIC ITALIA

100,rue Gilles de Gennes

Node Park Touraine

37310 TAUXIGNY

CEDEX FRANCE

www.metronic.com

Produit fabriqué en Asie.

LEA NetSocket200+ User Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
