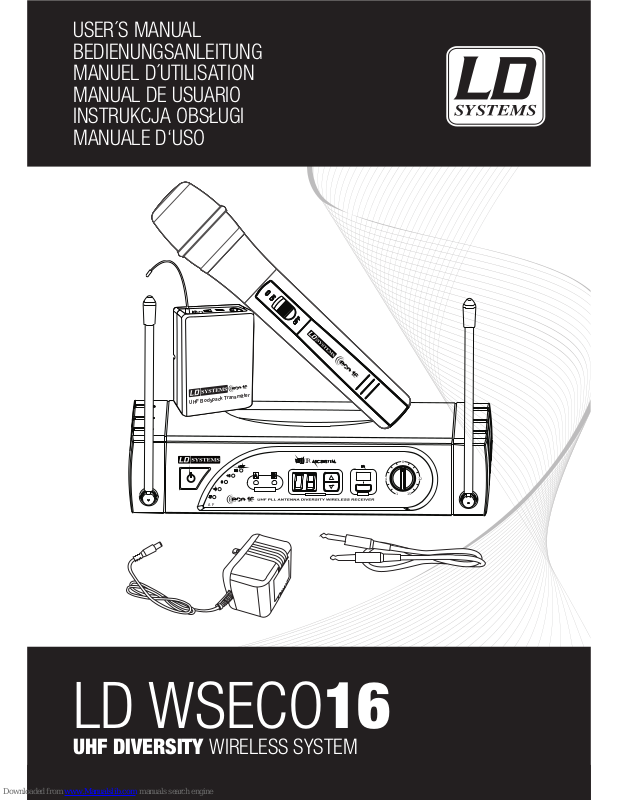

Page 1

A F

dBV

-3

-5

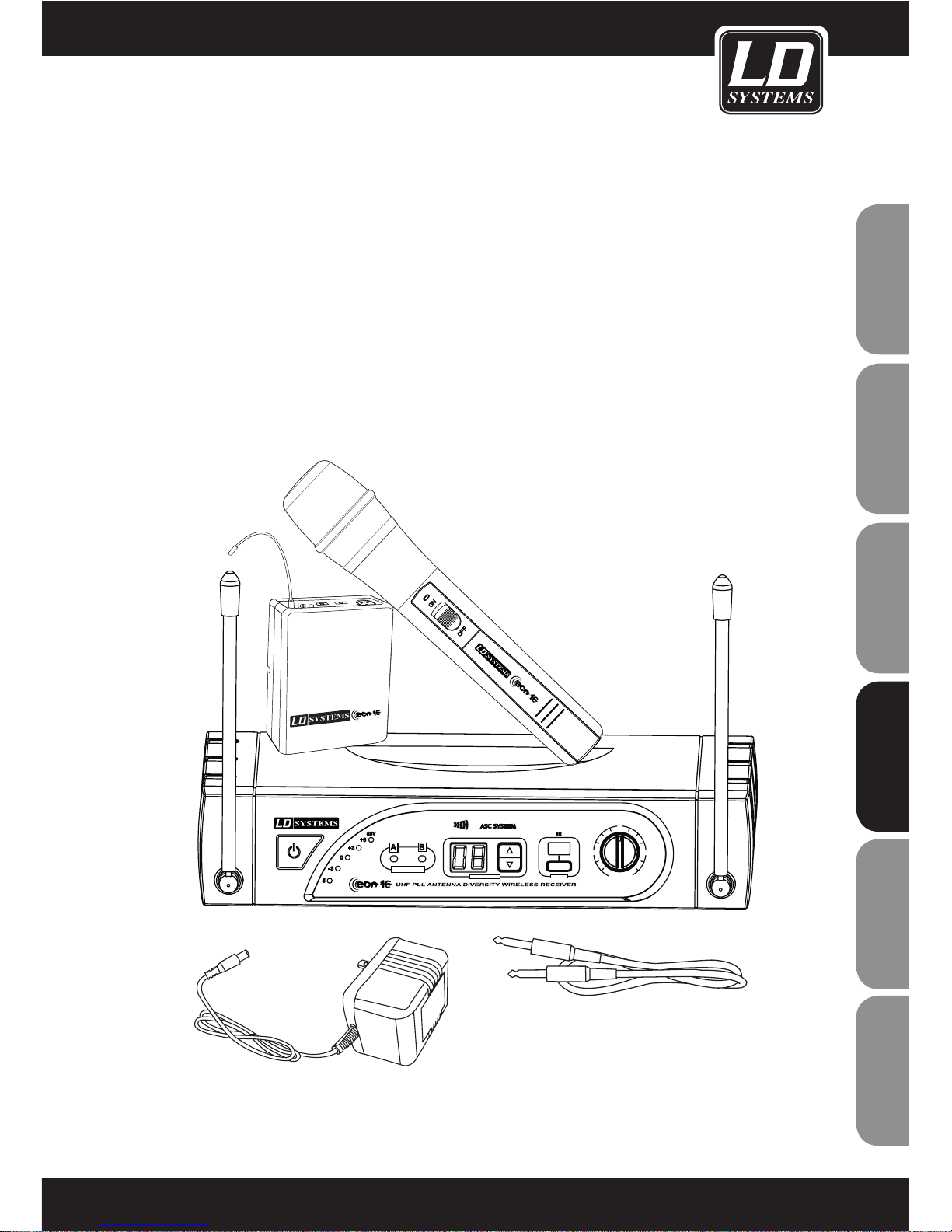

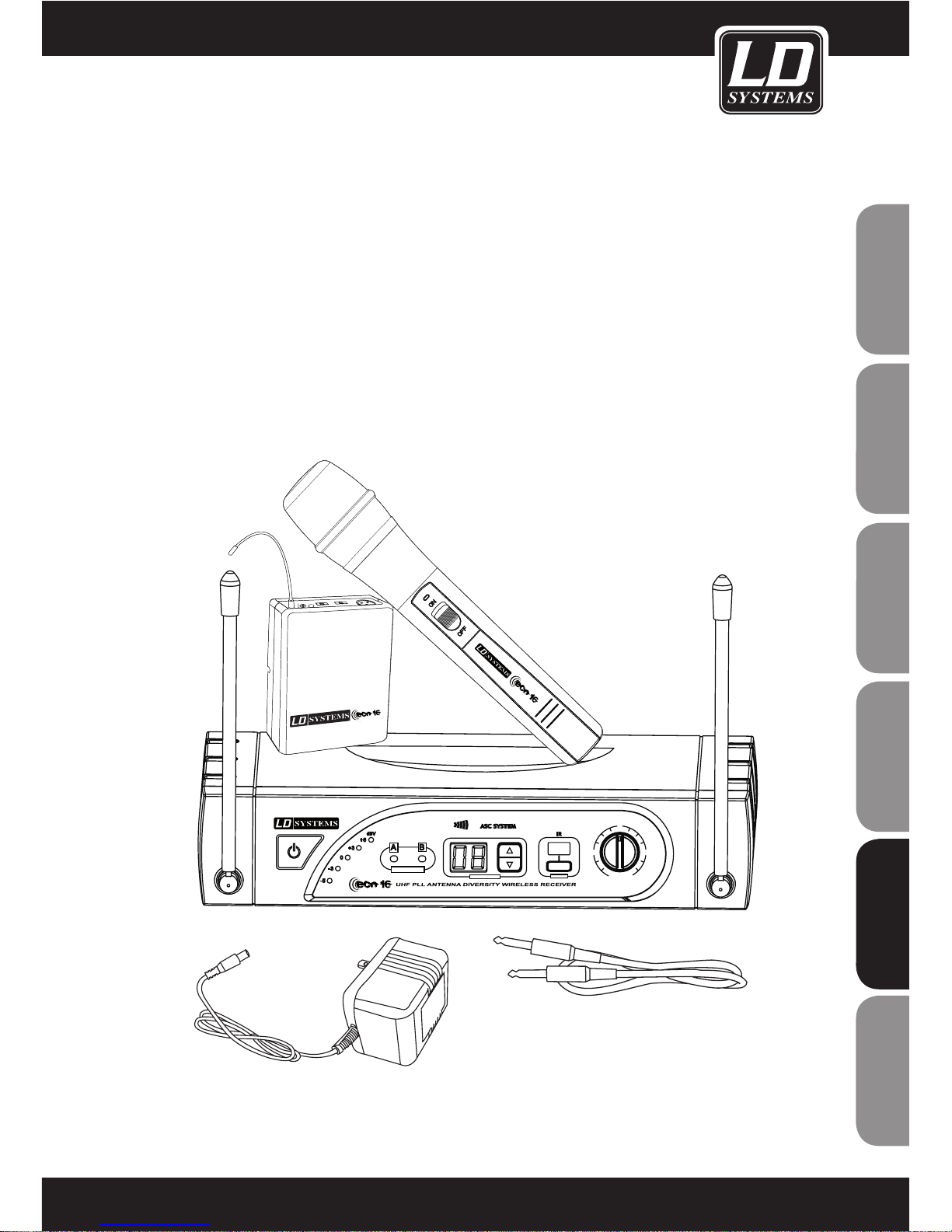

ASC SYSTEM

LD WSECO16

UHF DIVERSITY WIRELESS SYSTEM

itte

USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D´UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D‘USO

Page 2

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Thank you for choosing LD-Systems!

We have designed this product to give you reliable operation over many years. Therefore LD-Systems underwrites high quality products with its name and many years of experience as a producer.

Please, take a few moments to read these instructions carefully, as we want you to enjoy your new LD-Systems products quickly and to the fullest.

Further information about LD-Systems check our website WWW.LD-SYSTEMS.COM

Page 3

A F

dBV

-3

-5

ASC SYSTEM

itte

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

LD WSECO16

UHF DIVERSITY WIRELESS SYSTEM

Page 4

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

PREVENTIVE MEASURES:

1. Please read the attached safety instructions as well as the following instructions carefully.

2. Please keep all the instructions.

3. Please use the device only as intended.

4. Please respect the valid waste management rules. Please deliver the packaging divided into plastic and paper/ cardboard to the recycling management.

5. Please refer all servicing to qualiﬁed personel only if the device is damaged, exposed to liquid/rain or if it does not operate normally.

6. Please, do not expose to any kind of heat such as ovens, radiators, or any other devices (incl. ampliﬁers). Please check for enough distance between ampliﬁers and walls, racks, etc. to prevent overheating.

7. After connection please check the wiring to prevent any kind of accident or damage. Please never use any kind of damaged cable and wiring.

8. Only use authorized and stable stands, brackets, shelfs, tables etc.. for installations. Please check for adequate stability against collapse.

9. Appearance of interferences when using wireless systems. The simultaneous use of wireless microphones and of mobile phones (if both devices are not very distant from each other) can lead to the appearance of interferences in the microphone signal which can be heard in the PA system.

CAUTION:

To reduce the risk of electric shock, do not remove cover (or back). No user serviceable parts inside. Refer servicing to qualiﬁed personnel.

The lightning ﬂash with arrowhead symbol within an equilateral triangle is intended to alert the user to the presence of uninsulated “dangerous voltage” within the product´s enclosure that may be of sufﬁcient magnitude to constitute a risk to persons.

The exclamation mark within an equilateral triangle is intended to alert the user to the presence of important operating and maintenance (servicing) instructions in the literature accompanying the appliance.

CAUTION! HIGH VOLUME!

You will operate this transmission system for professional use. Therefore the commercial use of this equipment is liable to the rules and regulations of the Accident Prevention & Insurance Association of your industry sector. Adam Hall as a manufacturer is bound to inform you formally about the existence of eventual sanitary risks.

This system is able to induce an acoustic pressure of 80 db. 85 db is by law the maximum audio pressure level which your ear can be exposed to during a work day. It was set according to the technical expertise of the occupational medicine as a basis for the noise rating level. Higher sound levels or longer exposition times could damage your ear. The time of exposition by higher sound pressure levels should be shortened in order to prevent from ear damages. Here are a few reliable warning signals which show that you have exposed yourself for a too long period to excessive sound pressure levels:

- You hear bell- or whistling sounds!

- You have the impression that you can’t hear high tones anymore!

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

Page 5

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

dBV

-3

-5

ASC SYSTEM

tter

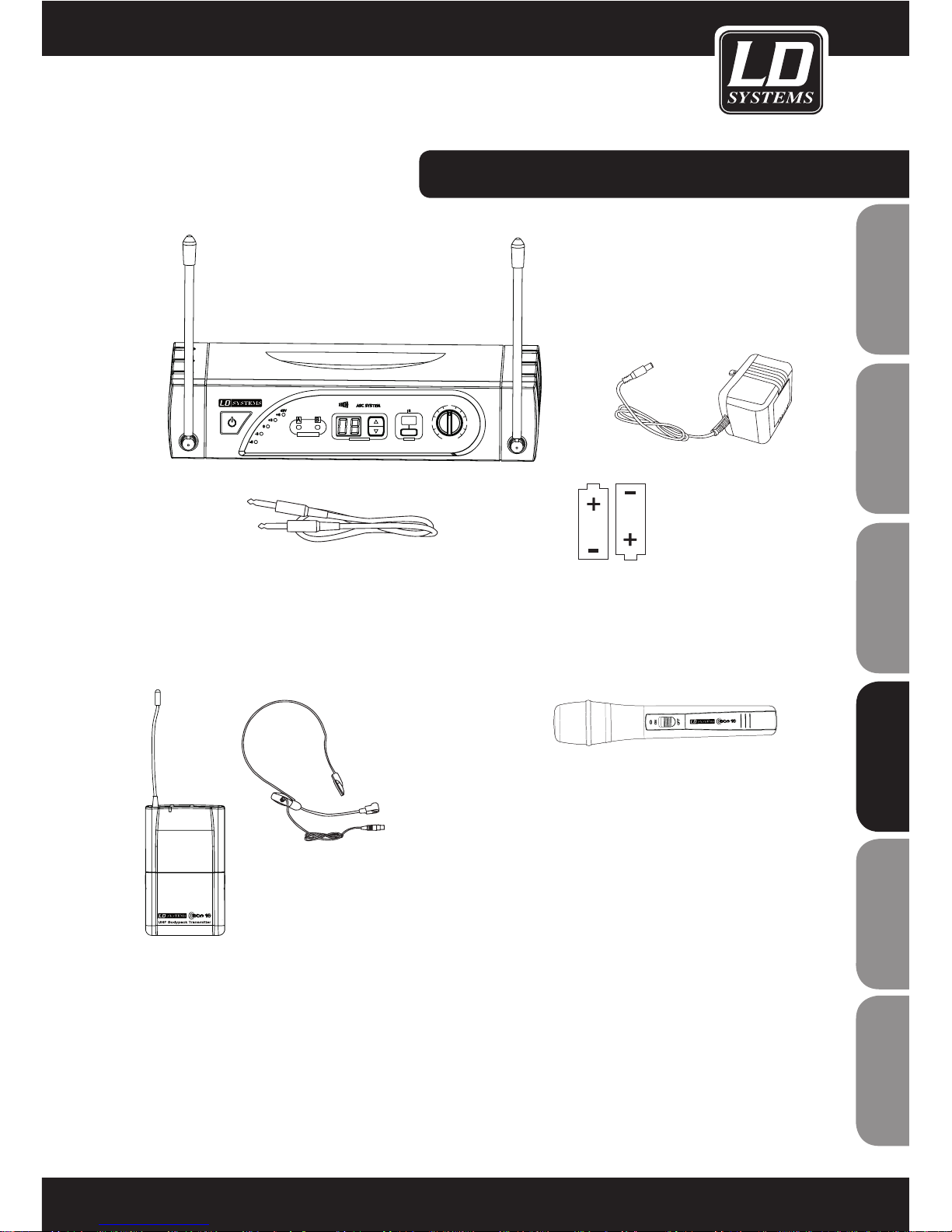

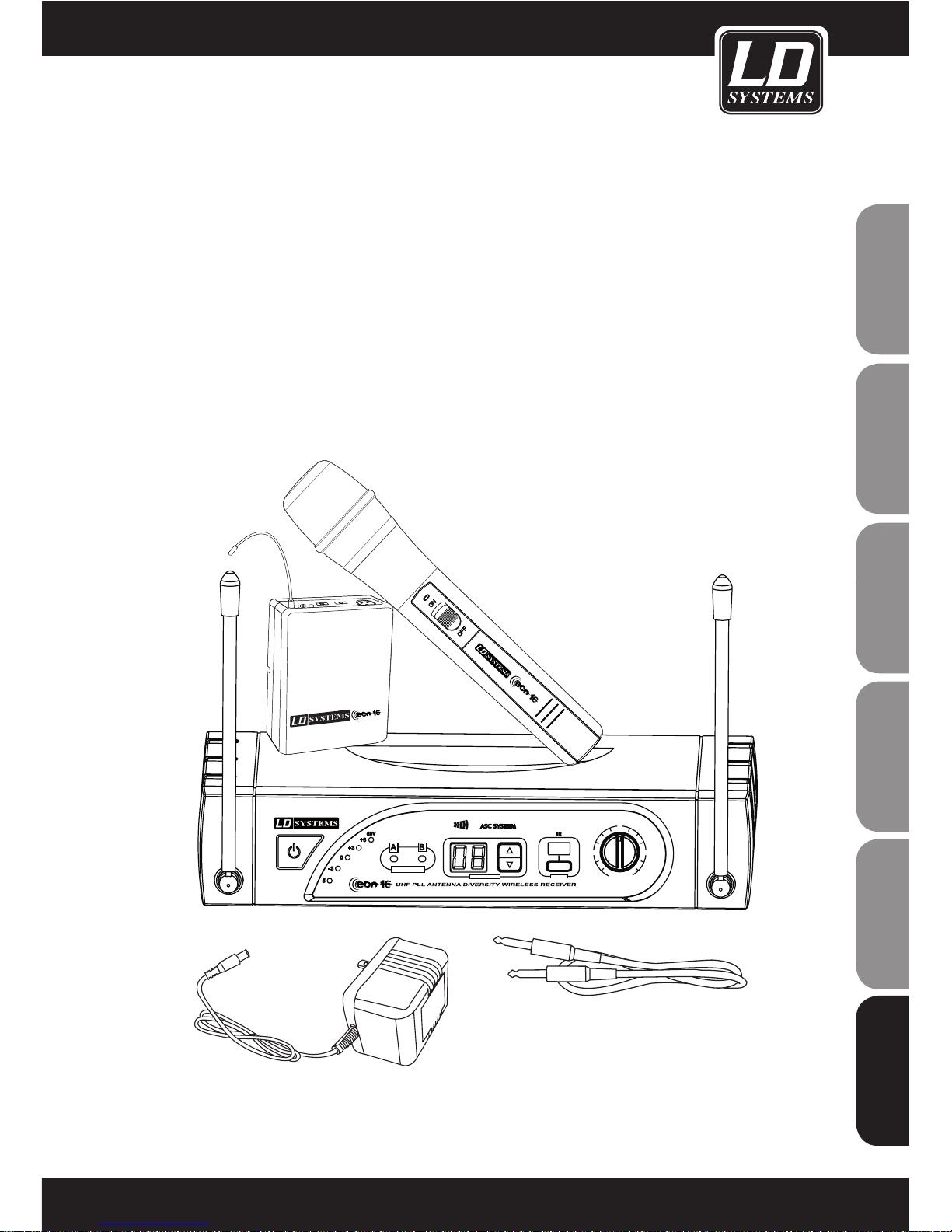

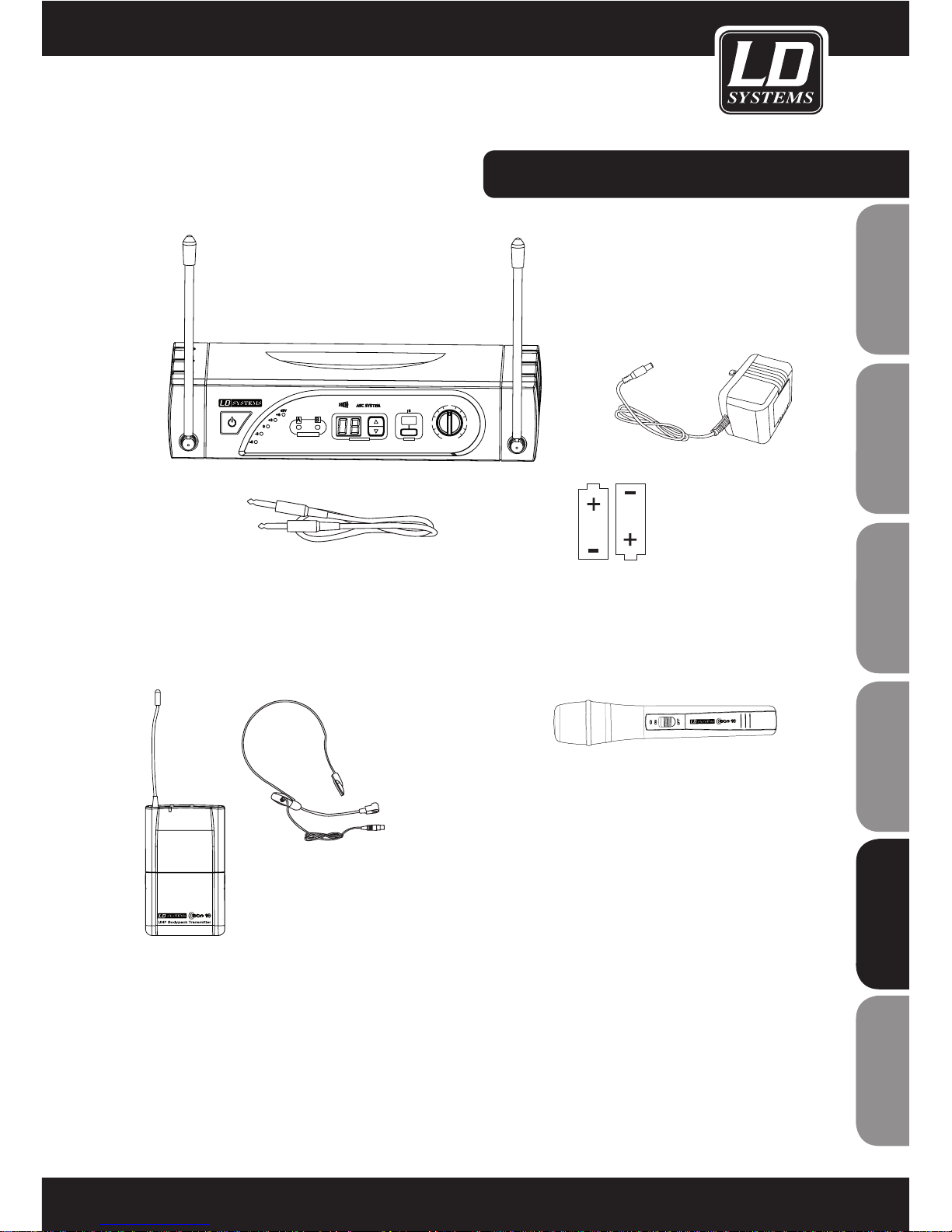

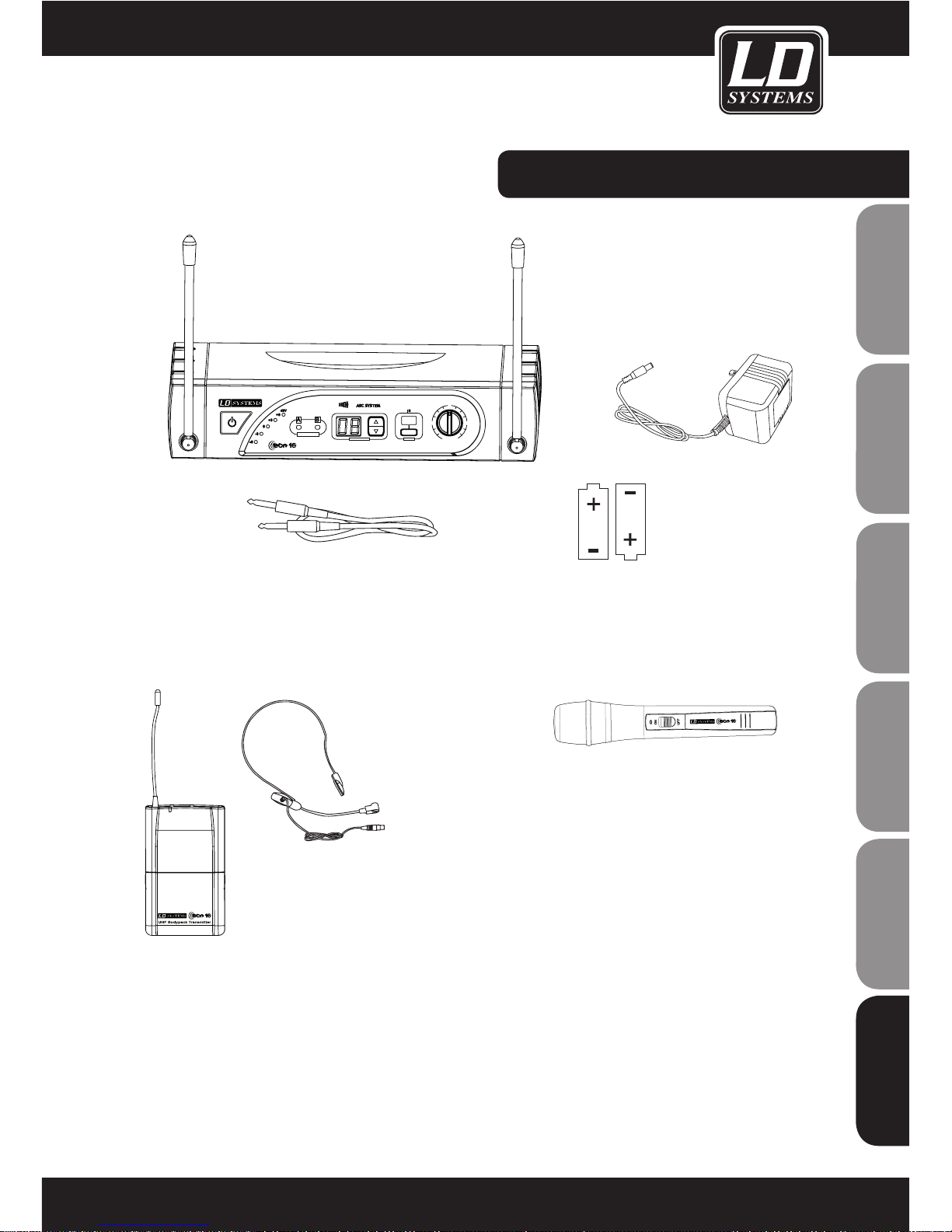

All sets contain the following system components:

Receiver

Batteries

Audio cable 6.3 mm mono jack to 6.3 mm mono jack

AC Adapter

Dynamic handheld microphone

Headset

Belt Pack

Additionally, depending on the set, the following accessories are included:

LDWSECO16BPH - ECO Set with belt pack and

headset

LDWSECO16HHD - ECO Set with dynamic hand-ECO Set with dynamic hand- held microphone

SYSTEM COMPONENTS:

Page 6

THE RECEIVER FEATURES THE PILOT TONE FUNCTION

The pilot tone protects against interference due to RF signals from other units. The transmitter adds an inaudible signal, known as the pilot tone, to the transmitted signal. The receiver detects and evaluates the pilot tone, and is thus able to identify the signal of the matching transmitter and mute all others.

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

ON/OFF SWITCH

Press and hold for 1 second to turn on or off.

5 SEGMENT AUDIO LEVEL METER

CHANNEL A ANTENNA INDICATOR LED

CHANNEL B ANTENNA INDICATOR LED

CHANNEL NUMBER DISPLAY

CHANNEL DOWN BUTTON

CHANNEL UP BUTTON

IR WINDOW

CHANNEL SYNCHRONIZING BUTTON

Hold Transmitter in front of the Receiver with both infrared ports in eye contact. Press this button to complete the synchronizing.

AUDIO OUTPUT LEVEL CONTROL BUTTON

Turn right to increase volume, turn left to decrease volume.

ANTENNAS

DC POWER ADAPTER SOCKET

6.3 MM UNBALANCED JACK OUTPUT

XLR BALANCED OUTPUT

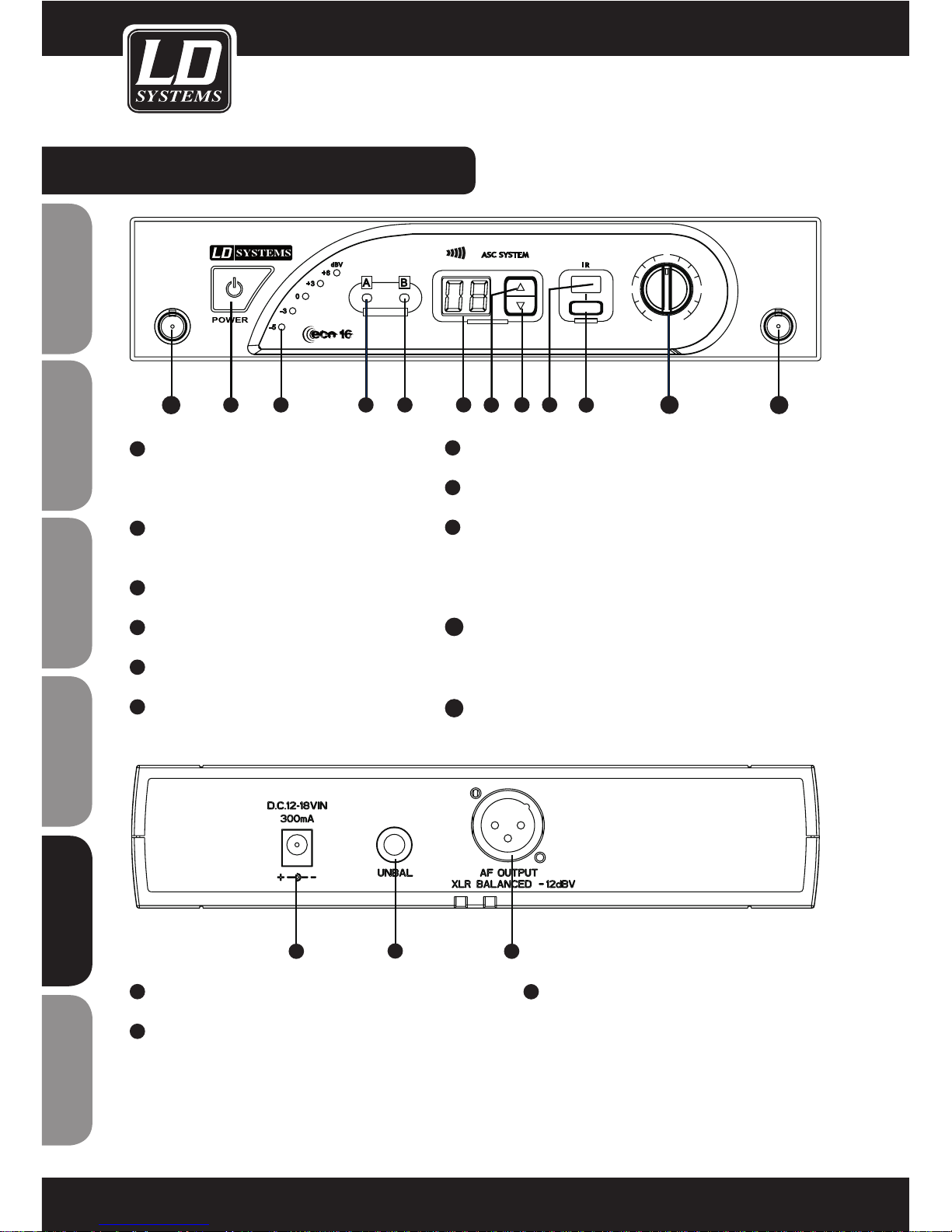

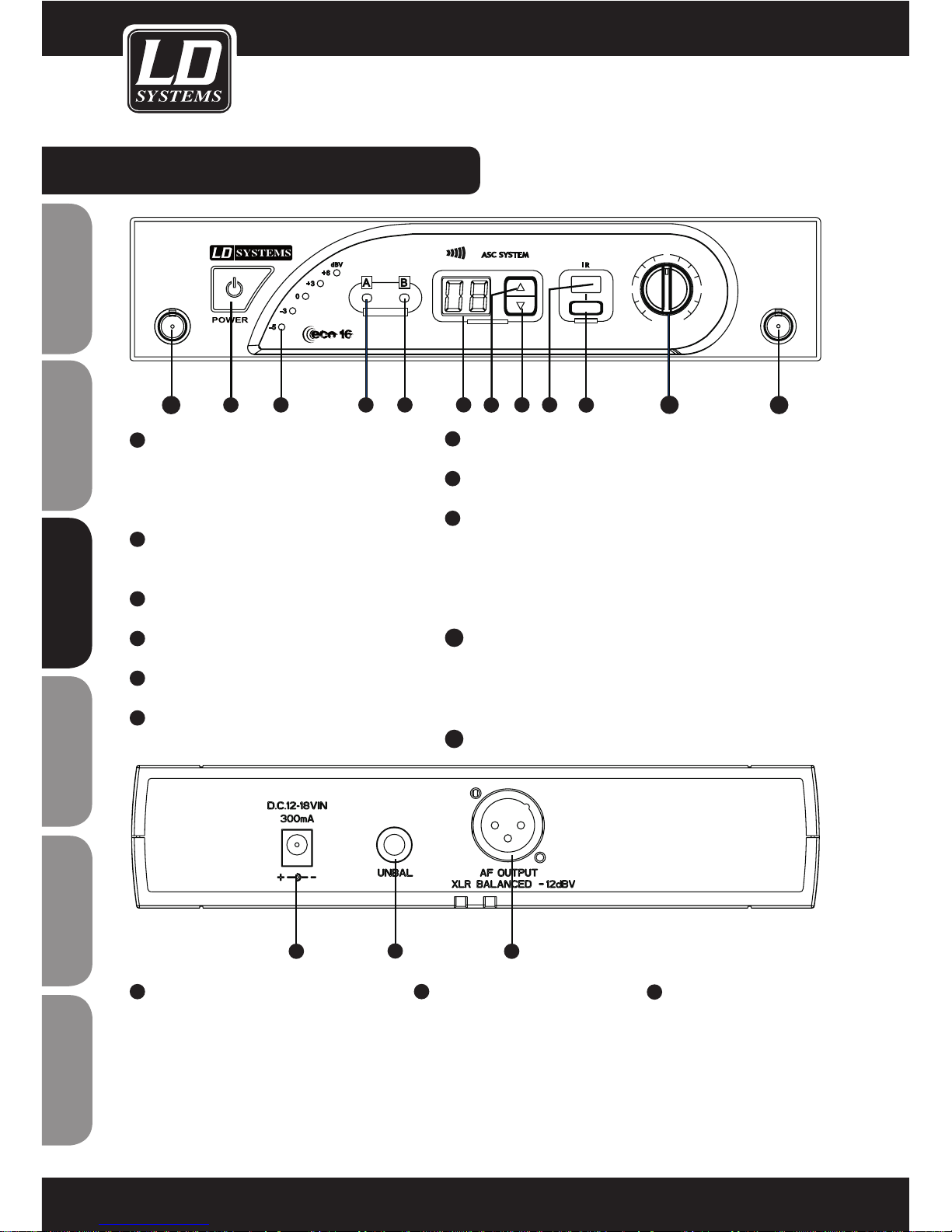

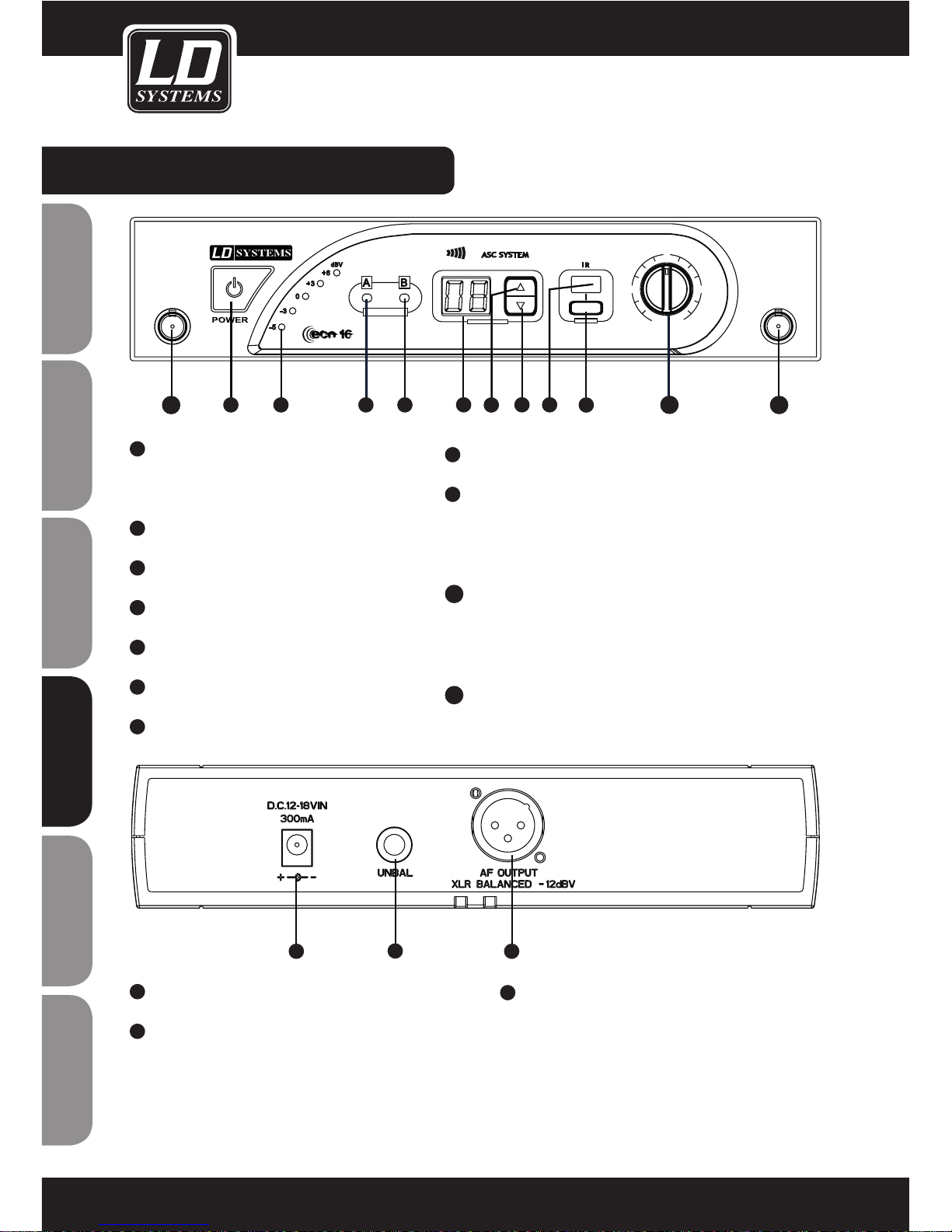

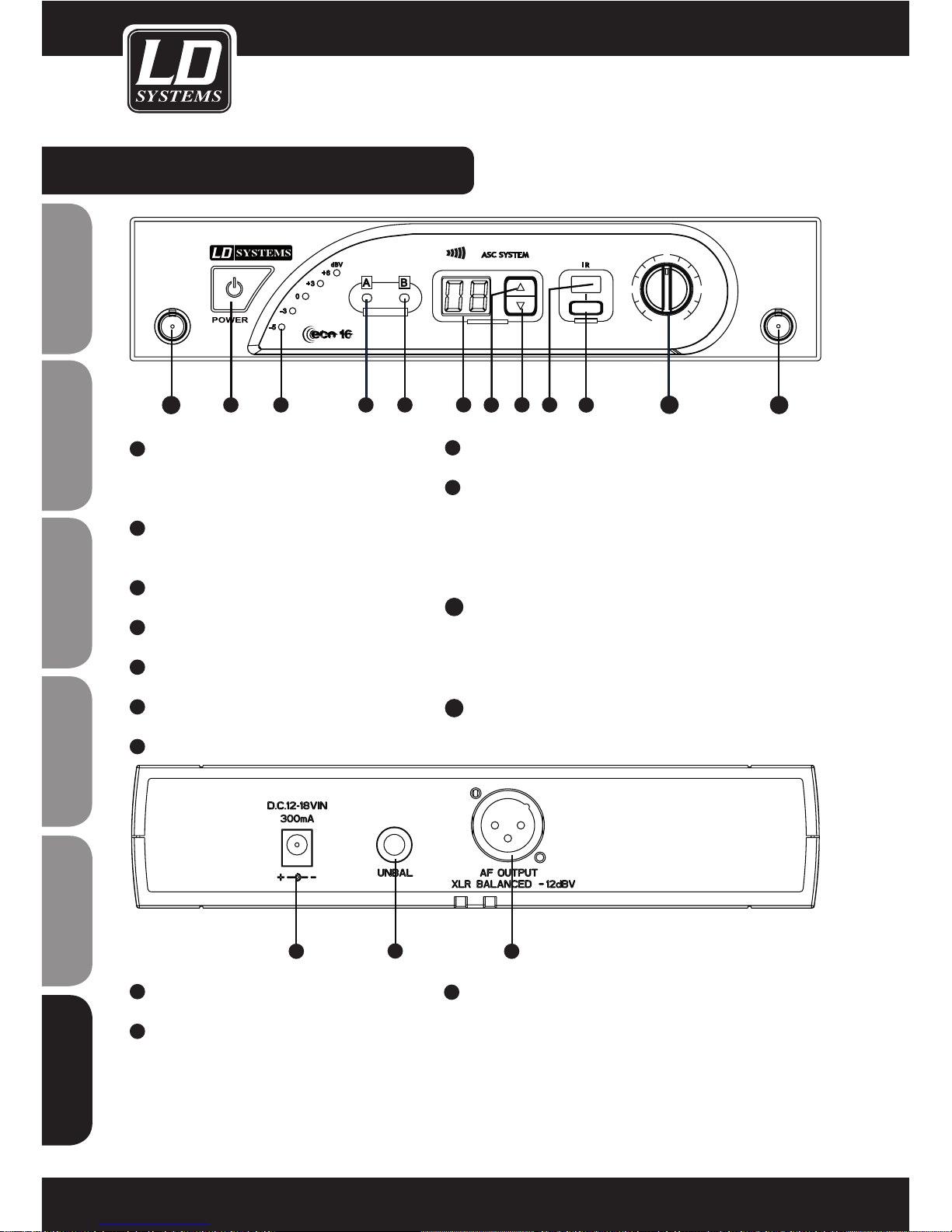

LD WSECO16 RECEIVER:

VO LU M E

UHF PLL ANTEN N A DIVER S ITY W IRE LES S REC EIVER

dBV

-3

-5

ASC

YSTEM

1 2 3 4

7 8

FRONT PANEL:

BACK PANEL:

Page 7

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

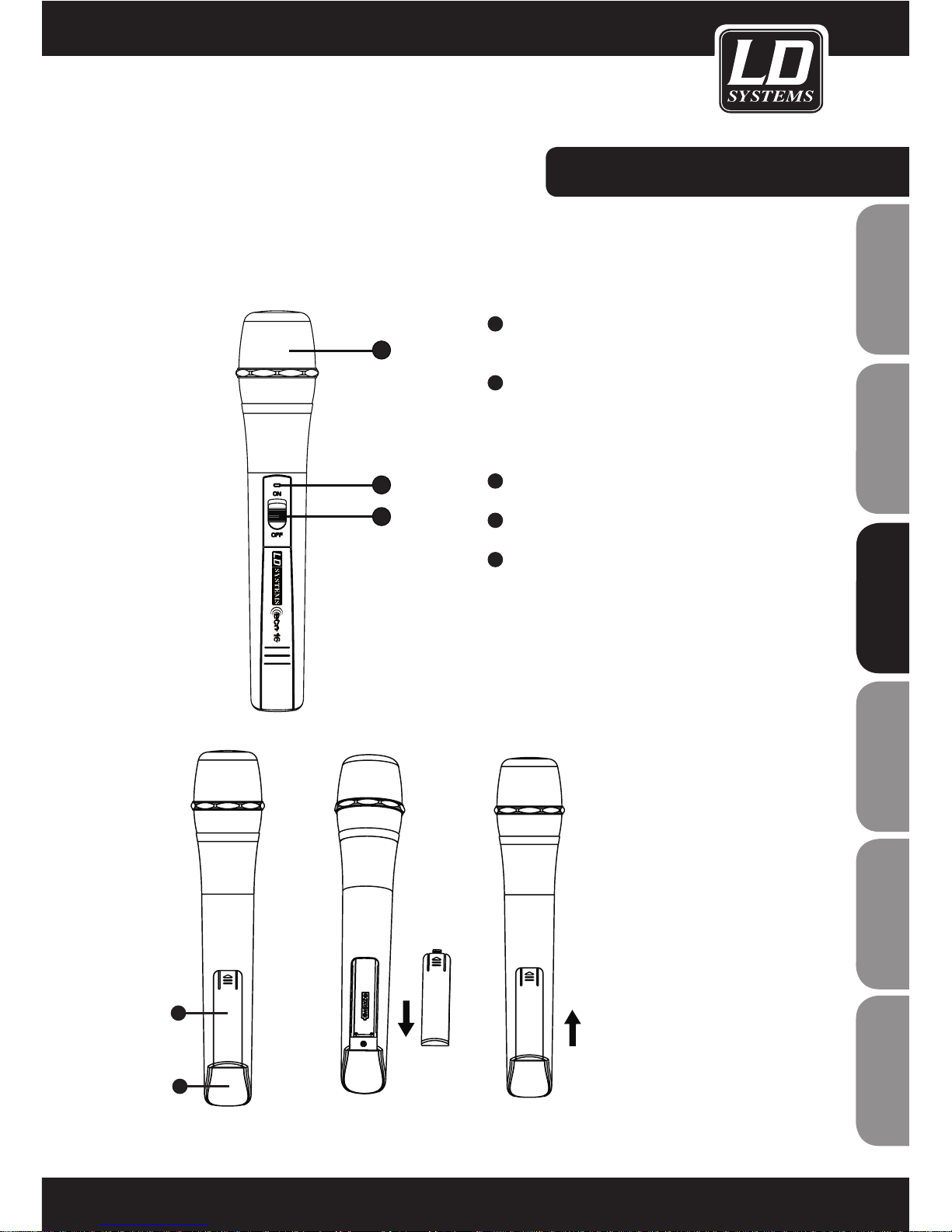

MICROPHONE HEAD GRILLE

POWER / BATTERY STATUS INDICATOR

Red LED lights up when the battery is low, Green LED lights up when the power is on and the battery status is okay.

POWER SWITCH

BATTERY COVER

IR WINDOW

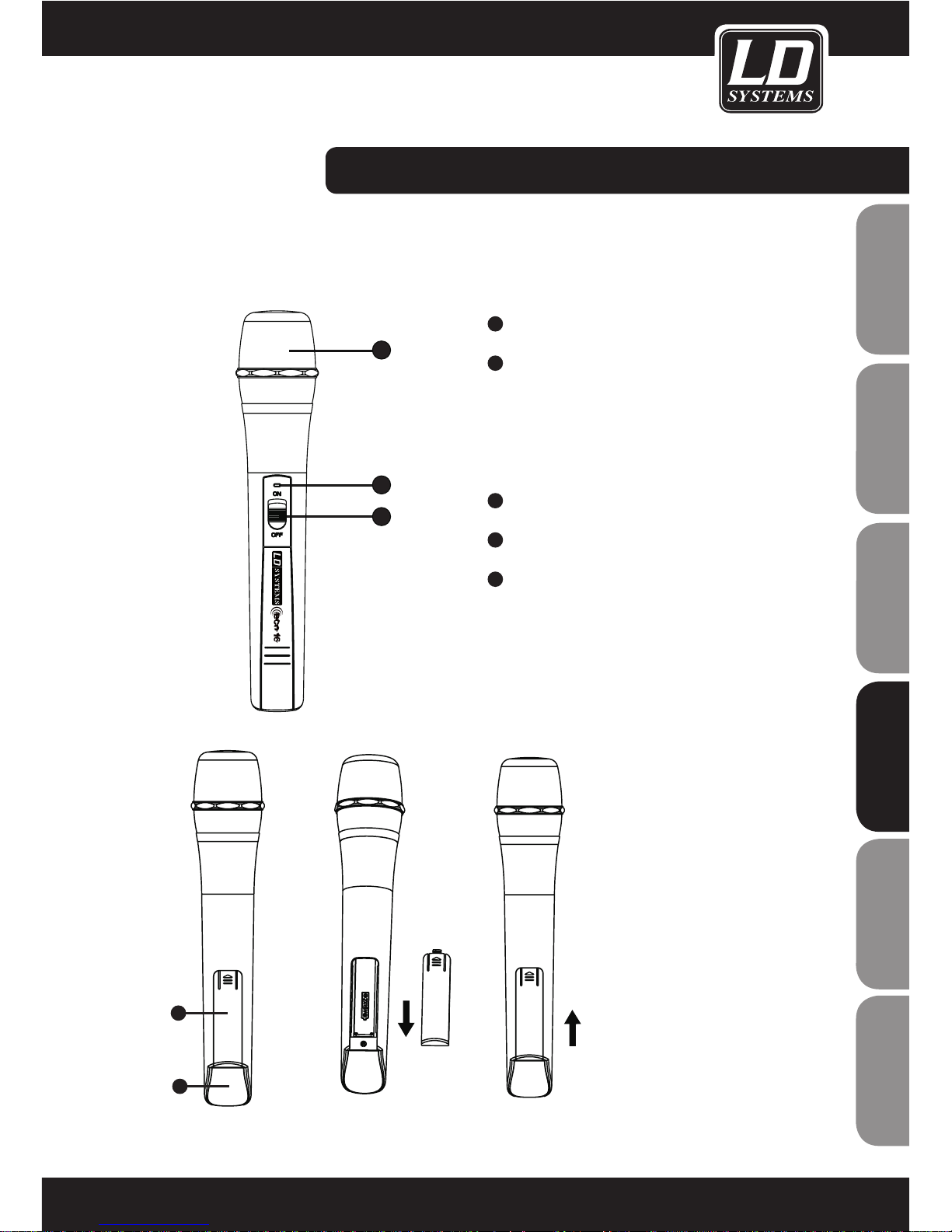

HANDHELD TRANSMITTER:

CHANGING BATTERIES

The operating time of the batteries (alkaline) is approx. 10-12 hours. Change the batteries as soon as the red LED blinks.

Page 8

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

ANTENNA

BATTERY STATUS INDICATOR

Red LED lights up when the battery is low, Green LED lights up when the power is on and the battery status is okay.

MINI-XLR INPUT

GAIN ADJUSTMENT AND MUTE SWITCH

Three gain settings are available. Mic: microphone 0 dB: Guitar with passive pickups

- 10 dB: Guitar with active pickups

ON/OFF/MUTE SWITCH

Mid position for mute.

IR WINDOW

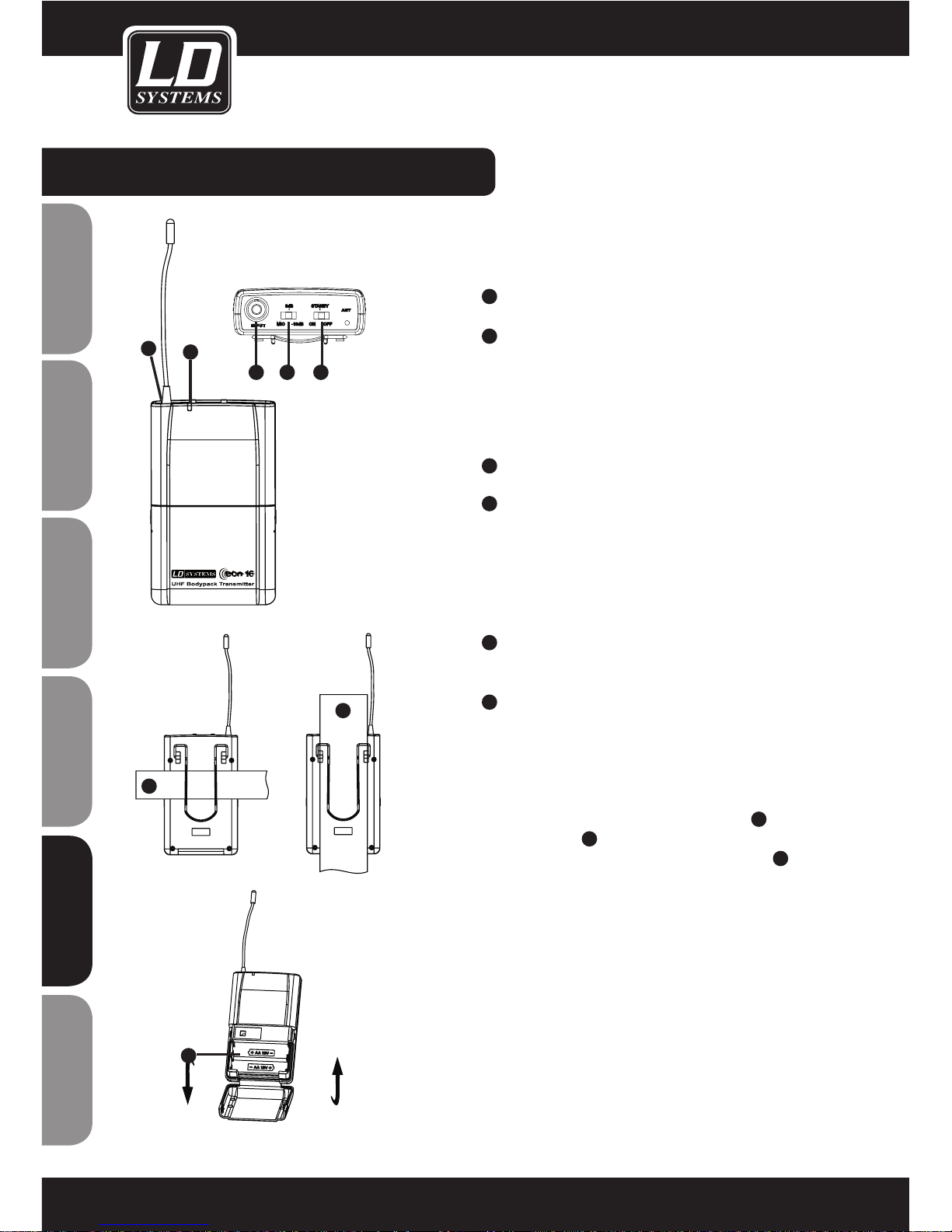

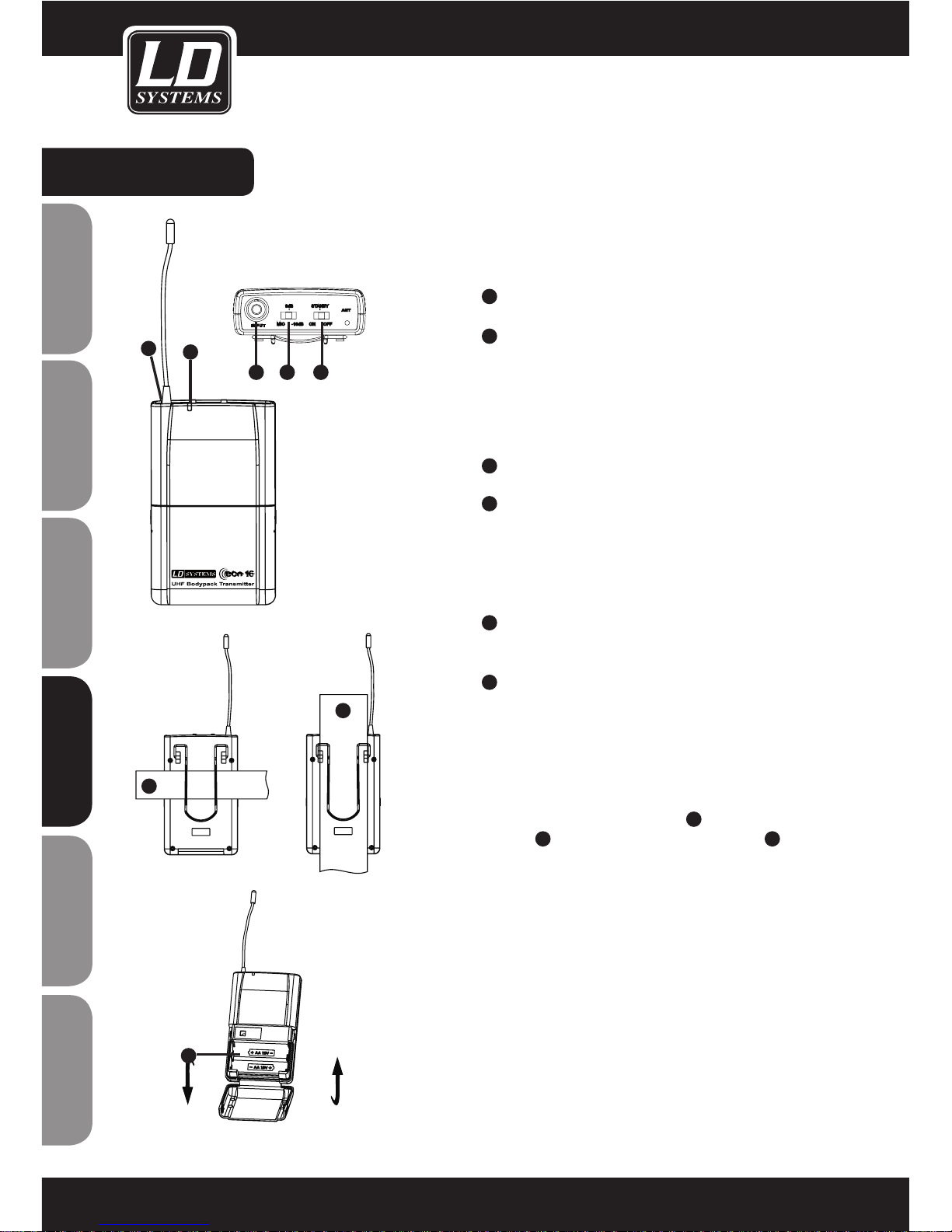

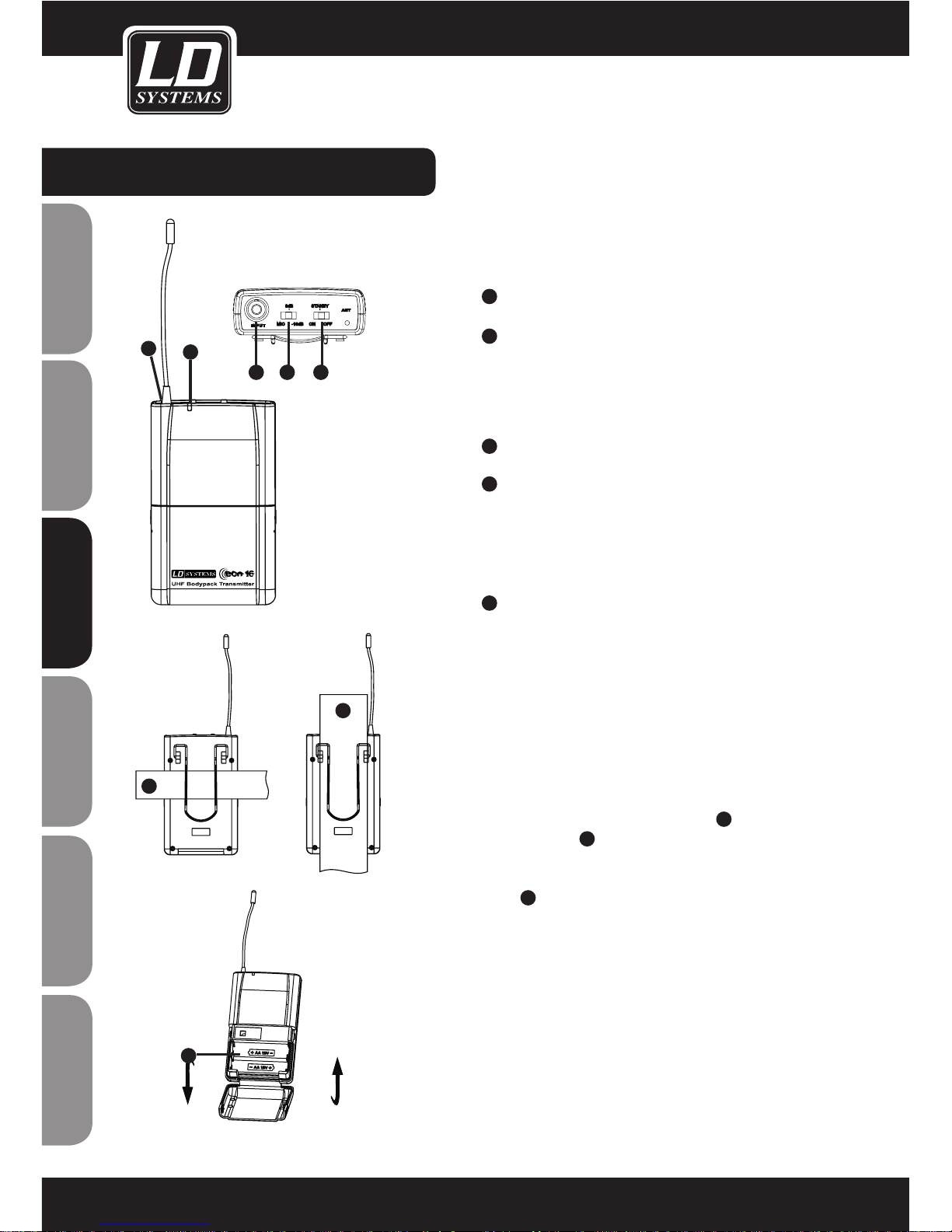

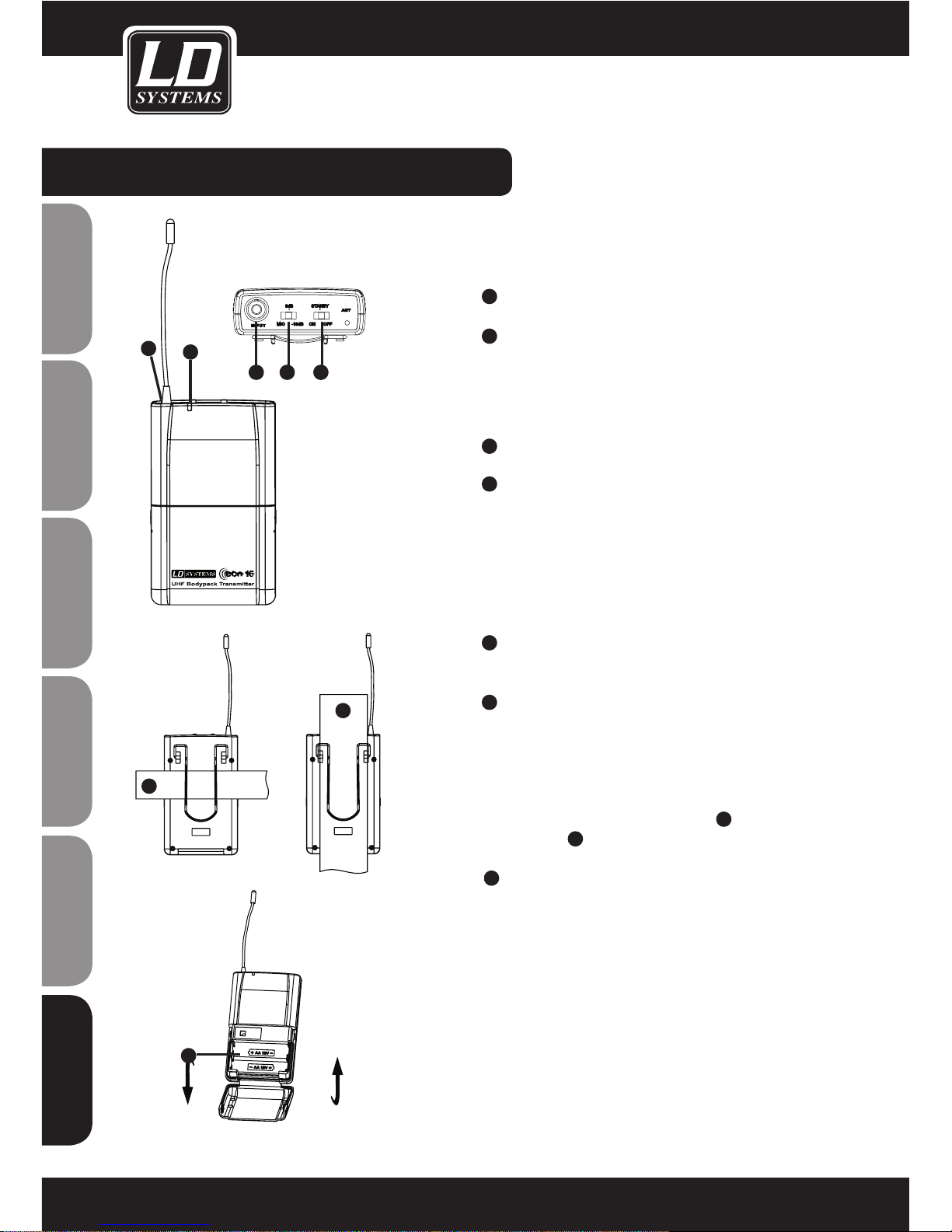

BELT PACK TRANSMITTER:

tter

WEARING THE BELT PACK TRANSMITTER

Fasten the transmitter to a belt 1 or guitar strap

. The most secure way to fasten the transmitter is to press it down all the way so that the belt or strap is completely enclosed by the clip, as in variant

CHANGING BATTERIES

Generally, 2 alkaline batteries will last 10-12 hours. If the LED of the battery status indicator is on, the batteries should be replaced immediately.

3 4 5

Page 9

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

TIPS FOR IMPROVING PERFORMANCE:

•Aim the transmitter directly at the receiver ("line-of-sight" contact between the devices).

•Do not position the receiver near metal objects/surfaces or digital devices (CD players, computers, etc.).

•Position the receiver so that it is not directly in front of a wall and is at least 1 m above the oor.

•Cell phones, bi-directional radio devices, etc. can interfere with the radio link between transmitter and receiver

and should not be operated in the vicinity of the transmitter.

TROUBLESHOOTING

PROBLEM DISPLAY SOLUTION

No sound or volume too low

Transmitter: on/off indicator is off

Make certain that the unit is connected correctly.

"Power" indicator is off

Make certain that the power pack is connected to the receiver correctly.

Receiver: RF indicator is on

Increase the volume. Increase the gain setting on the transmitter. Check the connections from the receiver to the ampliﬁer or mixer.

RF indicator is off Transmitter: indicator is on

Do not position the receiver near metal objects. Check whether the transmission path between transmitter and receiver is unob-

structed ("line-of-sight" contact).

Position the transmitter closer to the receiver. Make certain that the transmitter and the receiver are using the same frequency.

Transmitter: Battery status light is on

Replace the batteries.

Distortion or unwanted noise Receiver: RF indicator ON

Remove potential sources of interference such as CD players, computers, digital sources, etc.

Increasing distortion

Transmitter: Battery status light is on

Replace the batteries

Substantial difference in levels in comparison with wired operation with the same source or when other guitars or microphones are used

Adjust the gain setting on the transmitter and the volume on the receiver accordingly.

Page 10

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

SPECIFICATIONS:

SYSTEM

Range under typical ambient conditions: 50 m

Note: the actual useable range depends on absorption and reﬂection of the RF signal as well as interference. Frequency range: (+/-3 dB) 60 Hz - 16 kHz THD: (+/-30 kHz, 1 kHz audio signal): <1% 1 kHz Audiosignal): <1% Dynamics: 90 dB (A-weighted) Temperature range: -10°C / +50°C Note: Range is dependent on battery type.

RECEIVER

Max. audio output level(ref. +/- 30 kHz, 1 kHz):

XLR connector (600 Ω ): -12 dBV

6.3-mm jack connector (3000 Ω ): -18 dBV Output impedance: XLR connector: 200 ohms

6.3-mm jack connector: 1 kohms XLR connector: balanced Pin 1: ground Pin 2: (+) Pin 3: (-) Sensitivity (in reference to middle audio frequency):

<-92 dB

Image rejection: 90 dB Dimensions (W x H x D): 235 x 118 x 44 mm Weight: 400 g Power supply: 12 - 18 V, 400 mA, external power

adapter

BELT PACK TRANSMITTER

Max. audio input level: 0 dBV / +20 dBV

Gain range: 30 dB Input impedance: 470 kohms Dimensions (W x H x D): 85 x 65 x 23 mm Weight: 80 g, without batteries Power supply: 2 type "AA" (mignon cell) alkaline batteries or corresponding rechargeable batteries Battery life: 10-12 hours (alkaline batteries)

RF transmission power: 10 mW

HANDHELD MICROPHONE TRANSMITTER

Max. audio input level: 0 dBV

Dimensions: 250 mm (L), 53 mm (diameter) Weight: 270 g Power supply: 2 type "AA" (mignon cell) alkaline batteries or corresponding rechargeable batteries Battery life: 10-12 hours (alkaline batteries)

RF transmission power: 10 mW

Page 11

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

Nr.

1 863,100 X

2 863,900

3 864,500

4 864,900

5 863,200

6 863,300

7 863,400

8 863,500

9 863,600

10 863,700 X

11 863,800

12 864,000

13 864,100 X

14 864,200

15 864,300

16 864,400

LDWSECO16 / LDWS1616 / Roadman / Roadboy Frequency list for intermodulation free use of up to three wireless microphones simultaneously.

Frequency MHz Simultaneous

FREQUENCY LIST:

Page 12

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

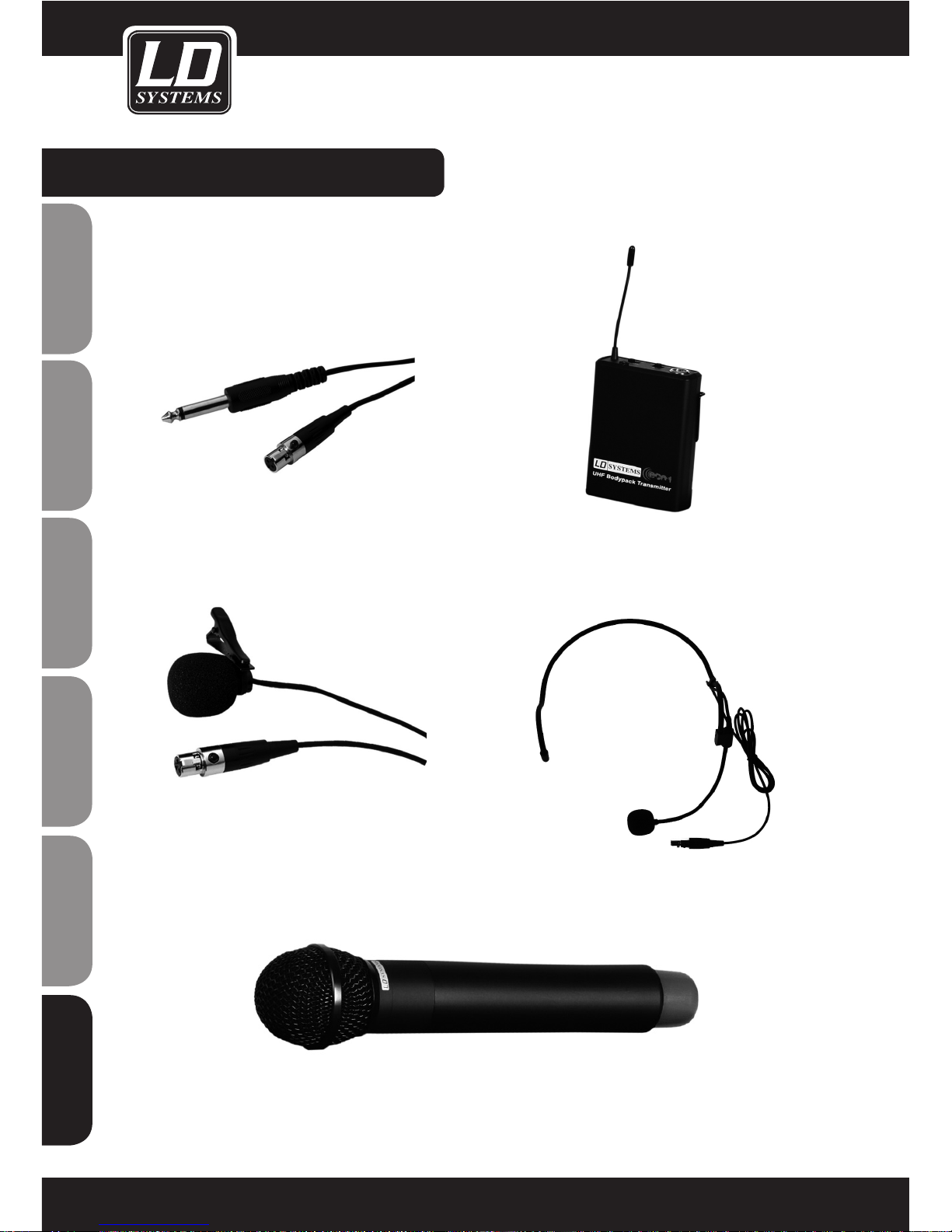

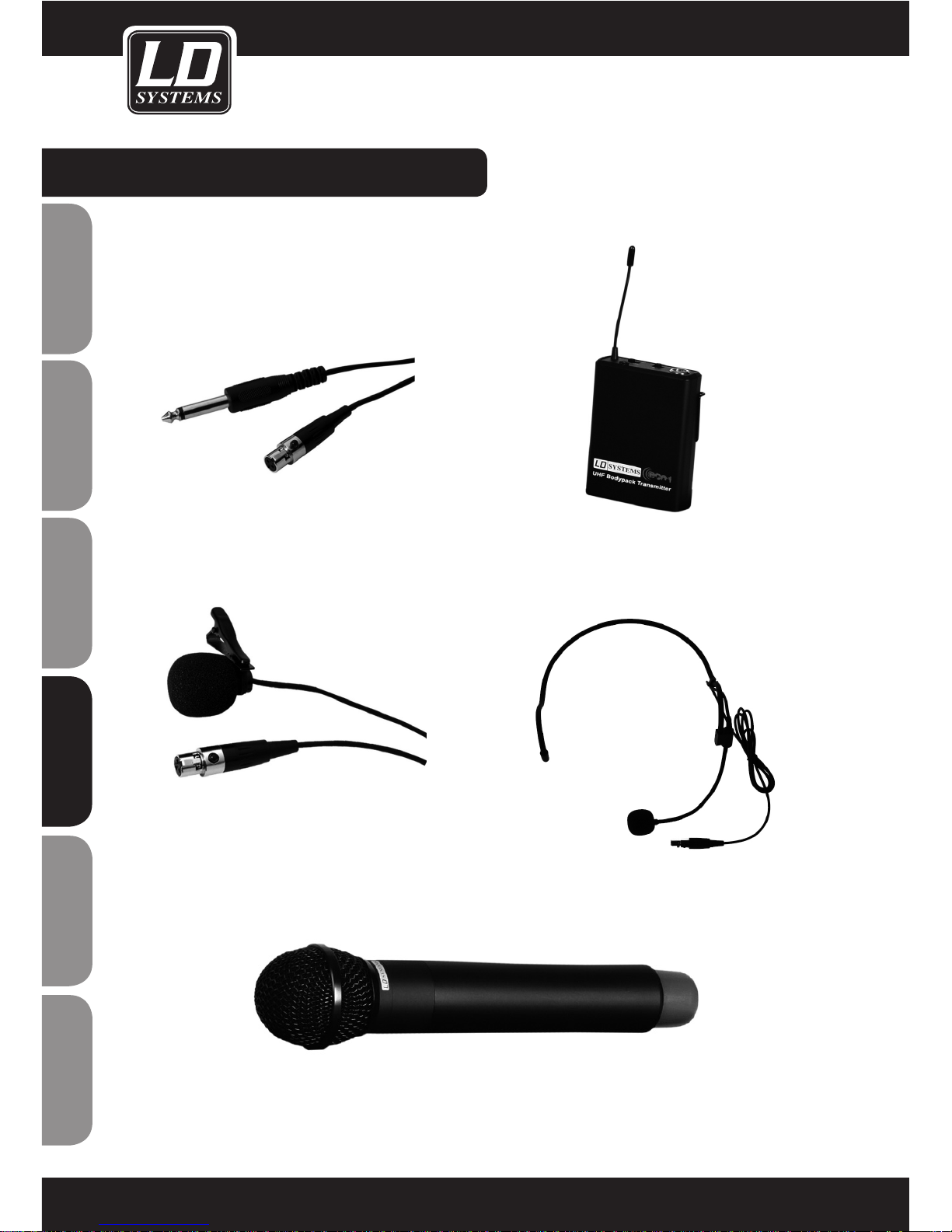

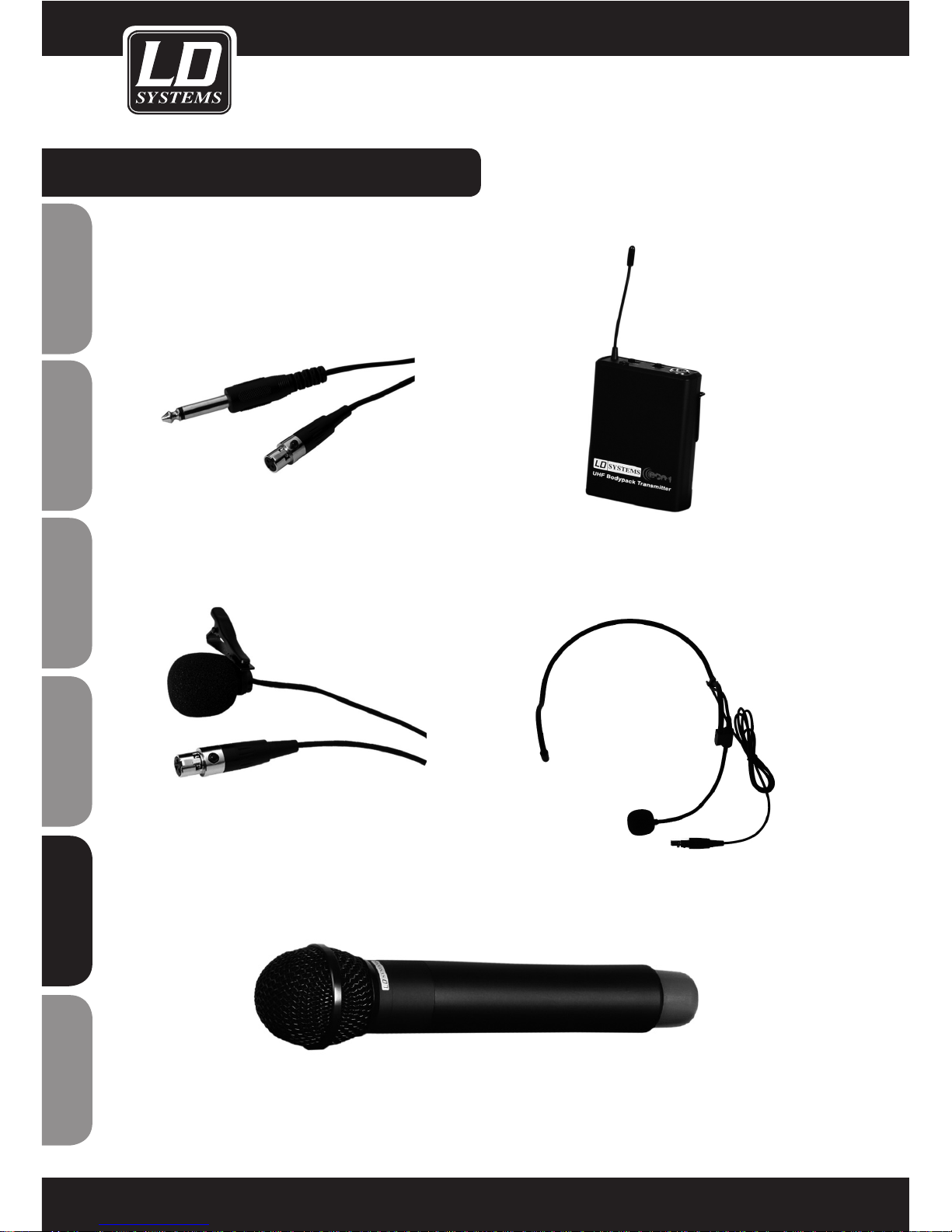

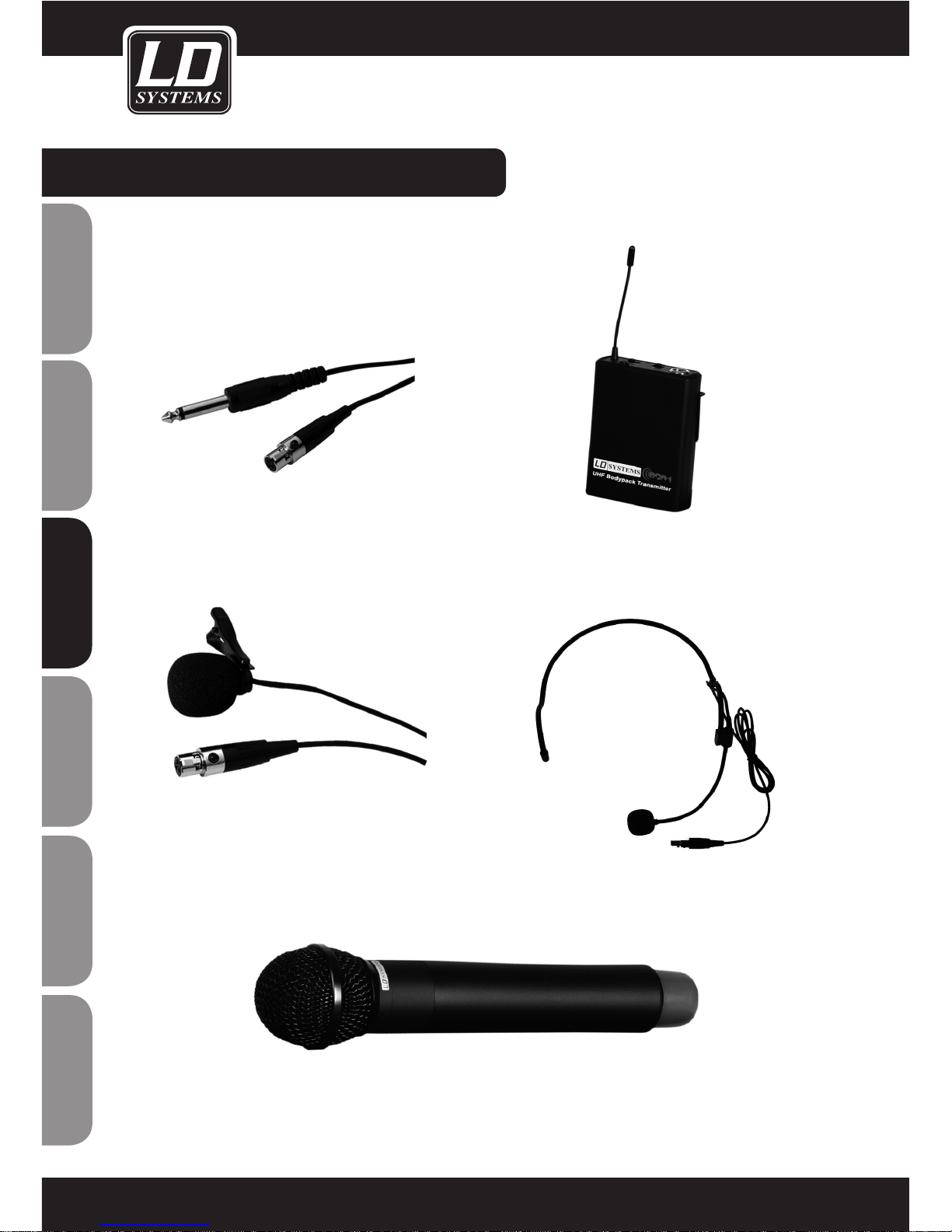

OPTIONAL ACCESSORIES:

LDWS100GC - guitar cable 6.3 mm mono jack to mini XLR

LDWS100MH1 - headset, black

LDWSECO16BP - belt pack transmitter

LDWS100ML - lavaliere microphone

LDWSECO16MD - handheld dynamic microphone

Page 13

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

LIMITED WARRANTY

This Limited Warranty applies to the Adam Hall, LD Systems, Defender, Palmer and Eminence branded products.

The statutory warranty rights towards the seller are not affected by this guarantee. In fact, it justiﬁes, additional independent warranty claims towards Adam Hall.

Adam Hall warrants that the Adam Hall product you have purchased from Adam Hall or from an Adam Hall authorized reseller is free from defects in materials or workmanship under normal use for a period of 2 or 5 years from the date of purchase.

The Limited Warranty Period starts on the date of purchase. In order to receive warranty services you are required to provide proof of the purchase date. Your dated sales or delivery receipt, showing the date of purchase, is your proof of the purchase date. Should products of the brands named above be in need of repair within the limited warranty period, you are entitled to warranty services according to the terms and conditions stated in this document.

This Limited Warranty extends only to the original purchaser of this Adam Hall branded product and is not transferable to anyone who obtains ownership of the Adam Hall branded product from the original purchaser. During the Limited Warranty Period, Adam Hall will repair or replace the defective component parts or the product. All component parts or hardware products removed under this Limited Warranty become the property of Adam Hall.

In the unlikely event that your Adam Hall product has a recurring failure, Adam Hall, at its discretion, may elect to provide you with a replacement unit of Adam Hall´s choice that is at least equivalent to your Adam Hall branded product in hardware performance.

Adam Hall does not warrant that the operation of this product will be uninterrupted or error-free. Adam Hall is not responsible for damage that occurs as a result of your failure to follow the instructions included with the Adam Hall branded product.

This Limited Warranty does not apply,

- to wear parts (e.g. accumulator)

- to any product from which the serial number has been removed or that has been damaged or rendered defec tive as the result of an accident

- in case of, misuse, abuse, or other external causes

- by operation outside the usage parameters stated in the user´s documentation shipped with the product

- by use of spare parts not manufactured or sold by Adam Hall

- by modiﬁcation or service by anyone other than Adam Hall

These terms and conditions constitute the complete and exclusive warranty agreement between you and Adam Hall regarding the Adam Hall branded product you have purchased.

MANUFACTURER´S DECLARATIONS:

Page 14

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

MANUFACTURER´S DECLARATIONS:

LIMITATION OF LIABILITY

If your Adam Hall branded hardware product fails to work as warranted above, your sole and exclusive remedy shall be repair or replacement. Adam Halls’ maximum liability under this limited warranty is expressly limited to the lesser of the price you have paid for the product or the cost of repair or replacement of any hardware components that malfunction in conditions of normal use.

Adam Hall is not liable for any damages caused by the product or the failure of the product, including any lost proﬁts or savings or special, incidental, or consequential damages. Adam Hall is not liable for any claim made by a third party or made by you for a third party.

This limitation of liability applies whether damages are sought, or claims are made, under this Limited Warranty or as a tort claim (including negligence and strict product liability), a contract claim, or any other claim. This limitation of liability cannot be waived or amended by any person. This limitation of liability will be effective even if you have advised Adam Hall of an authorized representative of Adam Hall of the possibility of any such damages. This limitation of liability however, will not apply to claims for personal injury.

This Limited Warranty gives you speciﬁc legal rights. You may also have other rights that may vary from state to state or from country to country. You are advised to consult applicable state or country laws for a full determination of your rights.

REQUESTING WARRANTY-SERVICE

To request warranty service for the product, contact Adam Hall or the Adam Hall authorized reseller from which you purchased the product.

EC DECLARATION OF CONFORMITY

These devices meet the essential requirements and further relevant speciﬁcations of Directives 2004/108/EC (EMC) and 2006/95/EC (LVD). For more information, see www.adamhall.com.

CORRECT DISPOSAL OF THIS PRODUCT (ELECTRICAL WASTE)

(Applicable in the European Union and other European countries with separate collection systems)

This marking shown on the product or its literature, indicates that it should not be disposed with other household wastes at the end of its working life. To prevent possible harm to the environment or human health from uncontrolled waste disposal, please separate this from other types of wastes and recycle it responsibly to promote the sustainable reuse of material resources.

Household users should contact either the retailer where they purchased this product, or their local government ofﬁce, for details on where and how they can recycle this item in an enviromentally friendly manner.

Business users should contact their supplier and check the terms and conditions of the purchase contract. This product should not be mixed with other commercial wastes for disposal.

Page 15

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

WEEE-DECLARATION

Your LD-Systems product was developed and manufactured with high quality materials and components wich can be recycled and/or reused. This symbol indicates that electrical and electronic equipment must be disposed of separately from normal waste at the end of its operational lifetime. Please dispose of this product by bringing it to your local collection point or recycling centre for such equipment. This will help to protect the environment in which we all live.

BATTERIES AND ACCUMULATORS

The supplied batteries or rechargeable batteries can be recycled. Please dispose of them as special waste or return them to your specialist dealer. In order to protect the environment, only dispose exhausted batteries.

Adam Hall GmbH, all rights reserved. The technical data and the functional product characteristics can be subject to modiﬁcations. The photocopying, the translation, and all other forms of copying of fragments or of the integrality of this user’s manual is prohibited.

Page 16

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Sie haben die richtige Wahl getroffen!

Diese LD-Systems Produkte werden Sie lange Jahre durch Zuverlässigkeit, Wirtschaftlichkeit und einfaches Handling überzeugen. Dafür garantiert LD-Systems mit seinem Namen und seiner in vielen Jahren erworbenen Kompetenz als Hersteller hochwertiger Geräte.

Nehmen Sie sich nun ein paar Minuten Zeit, diese Anleitung zu lesen. Wir möchten, dass Sie einfach und schnell in den Genuss dieser Technik kommen.

Mehr Informationen zu LD-SYSTEMS ﬁnden Sie auf unserer Internetseite WWW.LD-SYSTEMS.COM

Page 17

A F

dBV

-3

-5

ASC SYSTEM

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

LD WSECO16

UHF DIVERSITY WIRELESS SYSTEM

itte

Page 18

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

1. Bitte beachten Sie die Sicherheitshinweise und studieren Sie diese Anleitung sorgfältig.

2. Bewahren Sie alle Hinweise und Anleitungen sicher auf.

3. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.

4. Beachten die in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung bitte Plastik und Papier bzw. Kartonagen von einander.

5. Sollte Ihr Gerät nicht mehr ordnungsgemäß funktionieren, Flüssigkeiten ausgesetzt werden oder auf sonstige Art und Weise beschädigt sein, überlassen Sie bitte jegliche Reparaturen ausschließlich autorisiertem Fachpersonal.

6. Halten Sie das Gerät von Hitzequellen wie z.B. Ofen, Heizkörper, oder sonstige Quellen (auch Verstärker) fern. Sorgen Sie dafür dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzt.

7. Überprüfen Sie alle Verbindungen nach dem Sie das Gerät angeschossen haben um Schäden oder Unfälle zu vermeiden.

8. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen wenn das Gerät fest installiert wird. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.

9. Auftretende Störungen beim Betrieb von Wireless Systemen. Beim gleichzeitigen Betrieb von Funkmikrofonen und Funktelefonen (bei geringer Entfernung der Geräte zu einander) können im Bereich der Funkmikrofone Störungen auftreten, welche im angeschlossenen Audiosystem hörbar sind.

ACHTUNG:

Entfernen Sie niemals die Abdeckung, da sonst die Gefahr eines elektrischen Schocks besteht. Im Inneren des Gerätes beﬁnden sich keine Teile, die vom Bediener gewartet oder repariert werden können. Lassen Sie Reparaturen ausschließlich von qualiﬁziertem Servicepersonal durchführen.

Dieses Symbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren, die einen gefährlichen Schlag verursachen können.

Dieses Symbol kennzeichnet wichtige Bedienungs- und Wartungshinweise.

Vorsicht! Hohe Lautstärke!

Diese Übertragungsanlage wird von Ihnen professionell eingesetzt. Daher unterliegt der Gebrauch bei gewerblicher Nutzung den Regeln und Vorschriften der zuständigen Berufsgenossenschaft. Adam Hall als Hersteller ist daher verpﬂichtet, Sie auf möglicherweise bestehende gesundheitliche Risiken ausdrücklich hinzuweisen.

Mit diesem System können Schalldrücke über 80 db erzeugt werden. 85db ist der Schalldruck, der laut Gesetz als maximal zulässiger Wert über die Dauer eines Arbeitstages auf Ihr Gehör einwirken darf. Er wird nach den Erkenntnissen der Arbeitsmedizin als Berurteilungspegel zu Grunde gelegt. Höhere Lautstärken oder längere Einwirkzeit können Ihr Gehör schädigen. Bei höheren Lautstärken muss die Hörzeit verkürzt werden, um eine Schädigung auszuschließen. Sichere Warnsignale dafür, dass Sie sich zu lange zu lauten Geräuschen ausgesetzt haben, sind:

- Sie hören Klingel- oder Pfeifgeräusche in den Ohren!

- Sie haben den Eindruck, hohe Töne nicht mehr wahrzunehmen!

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

VORSICHTSMASSNAHMEN:

Page 19

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

dBV

-3

-5

ASC SYSTEM

tter

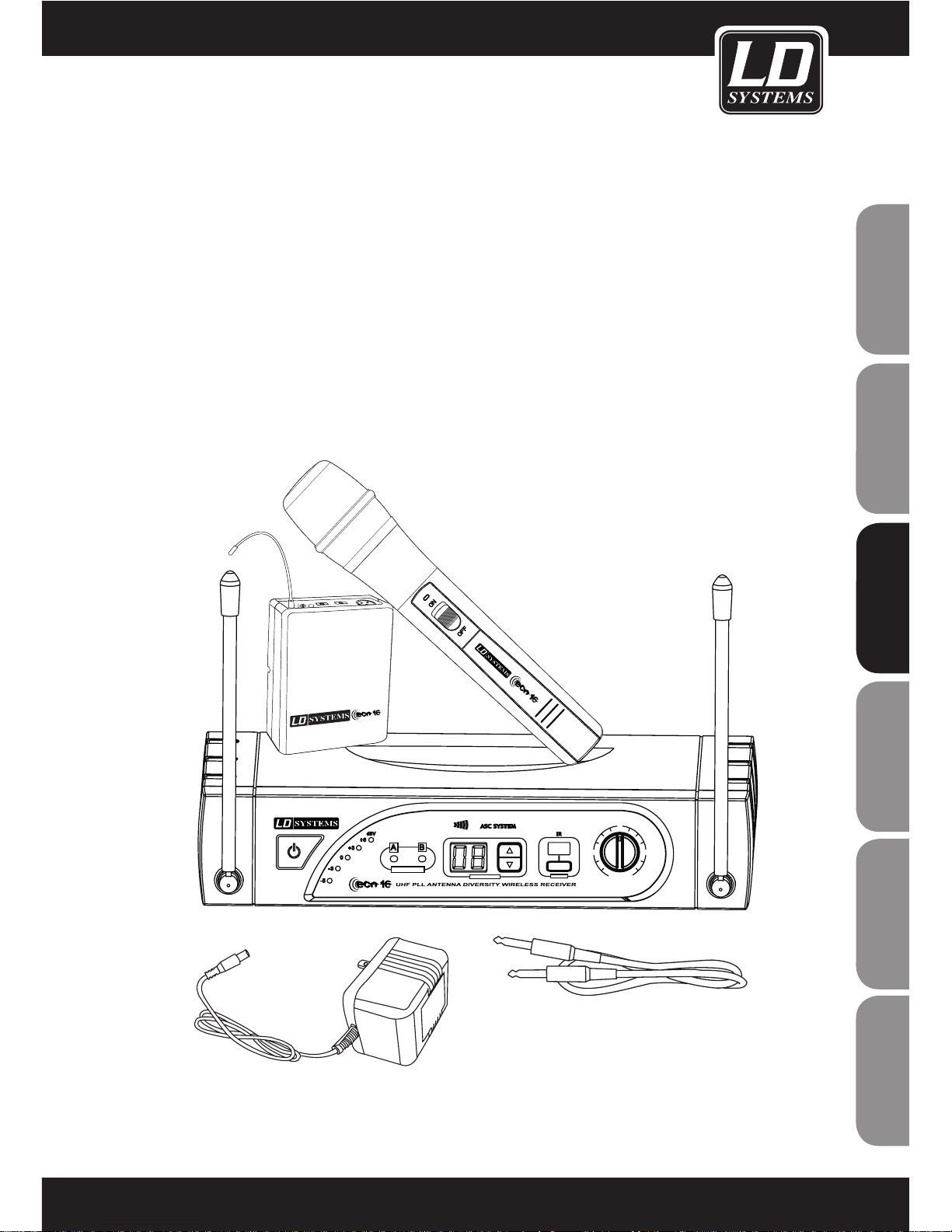

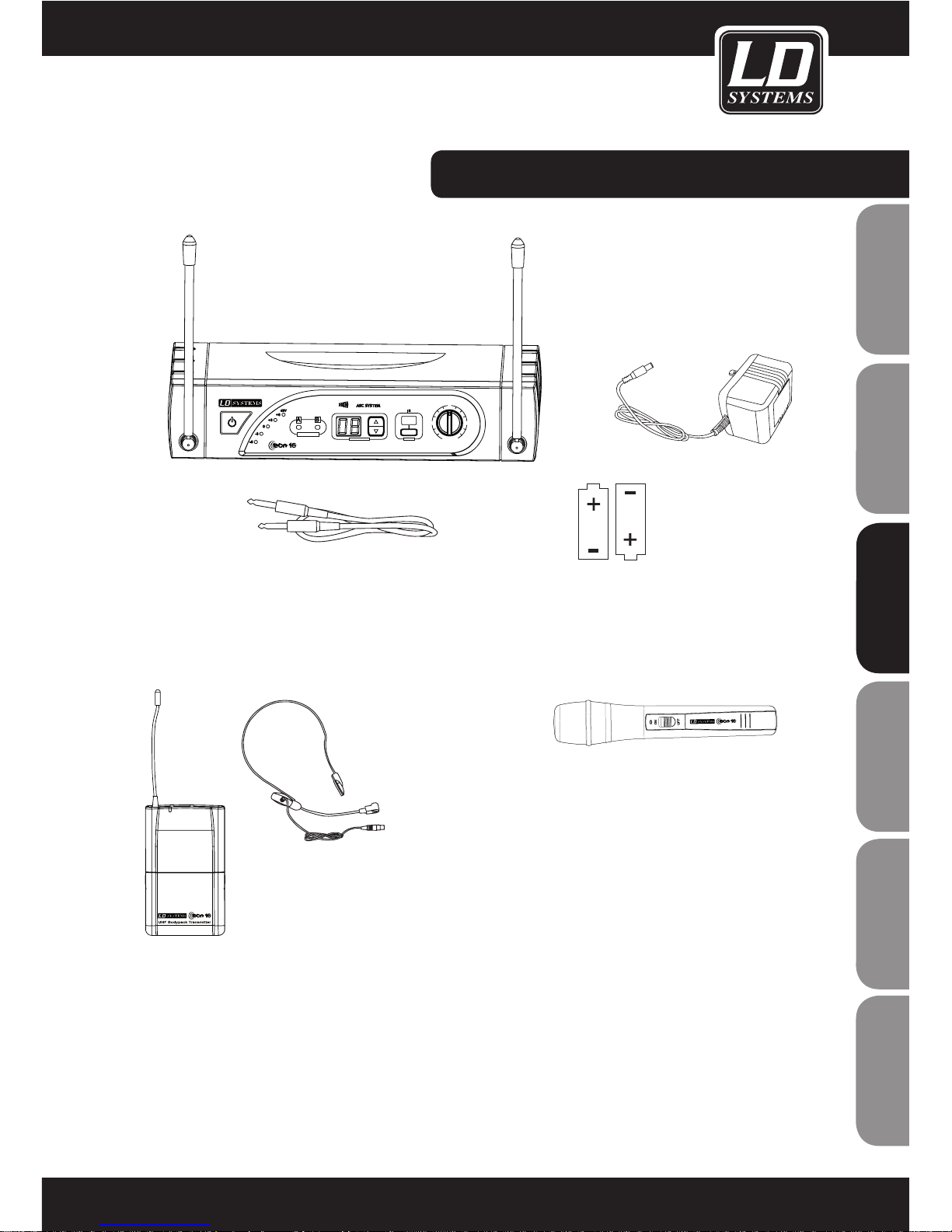

SYSTEMKOMPONENTEN:

Alle Sets beinhalten folgende Systemteile:

Empfänger

Batterien

Audiokabel Klinke 6,3 mm mono auf Klinke 6,3 mm mono

Netzteil

Handmikrofon dynamisch

Headset

Belt Pack

Zusätzlich sind je nach Set folgende Zubehörteile enthalten:

LDWSECO16BPH - ECO Set mit Beltpack und

Headset

LDWSECO16HHD - ECO Set mit dynamischem Handmikrofon

Page 20

DER EMPFÄNGER VERFÜGT ÜBER EINEN PILOT-TON-SQUELCH FUNKTION

Die Pilot-Ton-Einrichtung schützt eine drahtlose Mikrofonanlage vor Einstreuungen unerwünschter Signale, beispielsweise die von anderen Funkanlagen. Der Sender fügt dem eigentlich zu übertragenden Signal ein zweites, unhörbares Signal, den Pilot-Ton, hinzu. Der Empfänger identiﬁziert diesen als den übereinstimmenden Pilot-Ton und gibt das dazugehörige Signal frei. Alle anderen Signale bleiben gemuted.

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

ON/OFF SCHALTER

AUDIO PEGELANZEIGE 5 SEGMENTE

ANTENNE A LED ANZEIGE

ANTENNE B LED ANZEIGE

ANZEIGE KANALNUMMER

NÄCHSTER KANAL

VORHERIGER KANAL

IR (SYNC) FENSTER

KANAL SYNC KNOPF

Drücken Sie hier um eine Infrarotverbindung zwischen Sender und Empfänger herzustellen.

AUSGANGS-LAUTSTÄRKEREGELUNG

Nach links drehen, leiser, nach rechts lauter.

ANTENNEN

AC NETZADAPTER ANSCHLUSS

6.3 MM UNSYMMETRISCHER KLINKENAUSGANG

SYMMETRISCHER XLR AUSGANG

LD WSECO16 EMPFÄNGER:

VO LU M E

UHF PLL ANTEN N A DIV ER S ITY W IR E LES S REC EIVER

dBV

-3

-5

ASC

YSTEM

1 2 3 4

7 8

VORDERSEITE:

RÜCKSEITE:

Page 21

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

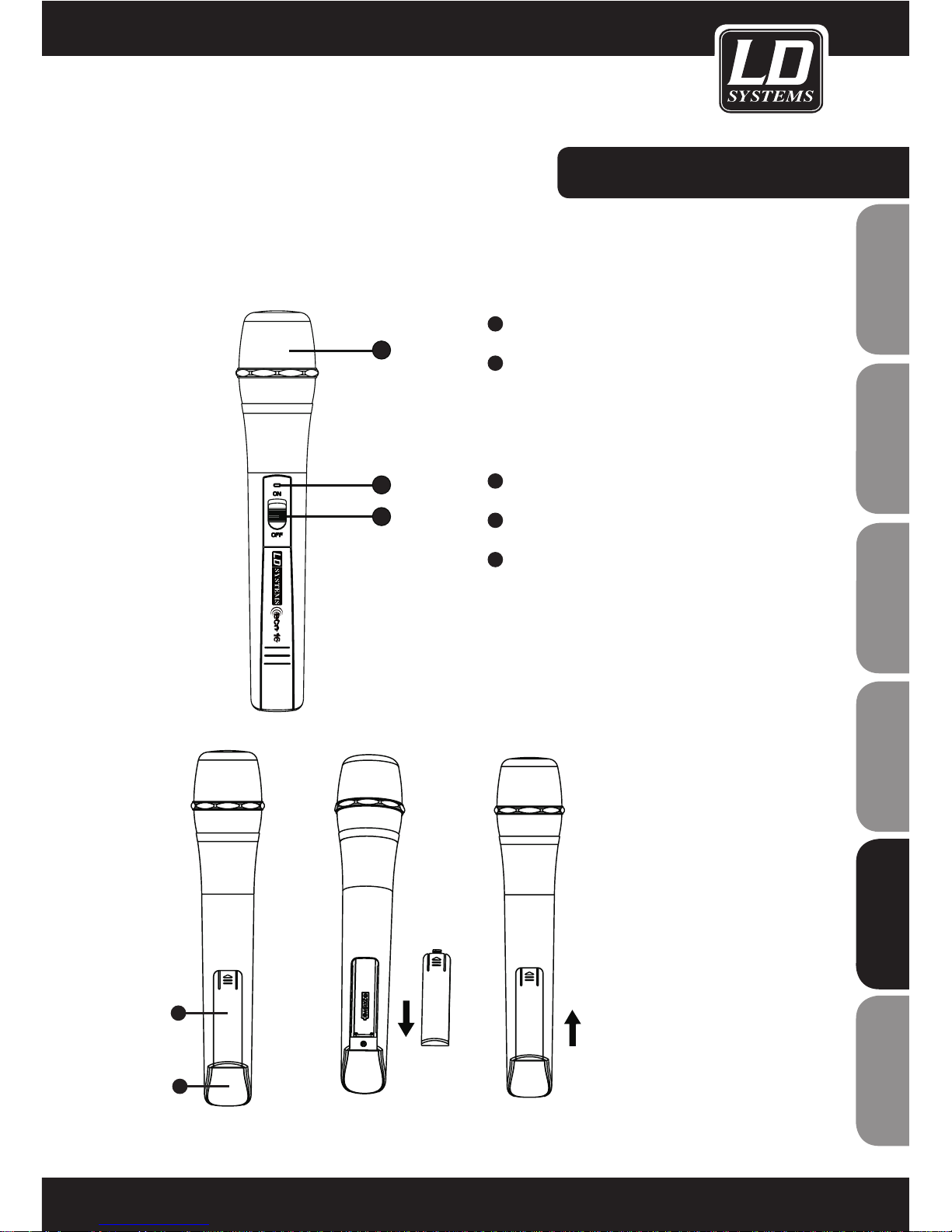

HANDSENDER:

MIKROFONKOPF

POWER / BATTERIE STATUS INDIKATOR

Rote LED leuchtet, wenn die Batterie schwach ist. Grüne LED leuchtet, wenn das Mikrofon eingeschaltet ist und der Batterie-Status ok ist.

POWER SCHALTER

BATTERIEABDECKUNG

INFRAROT SCHNITTSTELLE

BATTERIEWECHSEL

Die Betriebsdauer der Batterie (Alkaline) beträgt ca. 8 Stunden. Wechseln sie die Batterie sobald die rote LED blinkt.

Page 22

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

BELT PACK SENDER:

ANTENNE

AN/AUS SCHALTER

Für Mute, Schalter in Mittelposition

GAIN

Gain Regler 3 Gain Settings sind am Belt Pack möglich. Mic: Mikrofon 0: Gitarre mit passiven Tonabnehmern

-10 dB: Gitarre mit aktiven Tonabnehmern

EINGANG

3-Pin Mini-XLR Eingang

BATTERIESTATUSANZEIGE

Nach dem Einschalten, blinkt die Anzeige kurz auf. Wenn diese Anzeige stetig auﬂeuchtet sollten die Batterien umgehend gewechselt werden.

tter

TRAGEN DES BELT PACK SENDERS

Befestigen Sie den Sender an einem Gürtel 1 oder Gitarrengurt 2. Am besten hält der Sender, wenn Sie ihn wie in Variante 1 komplett nach unten drücken, damit der Gurt vom Clip komplett umschlossen ist.

BATTERIEWECHSEL

In der Regel halten 2 Alkaline Batterien bis zu 10 Stunden. Wenn die LED der Batteriestandsanzeige leuchtet, sollten Sie die Batterien umgehend wechseln.

3 4 5

Page 23

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

TIPPS ZUR VERBESSERUNG DER PERFORMANCE:

•Richten Sie den Sender direkt auf den Empfänger aus („Sichtkontakt“ zwischen den Geräten).

•Stellen Sie den Empfänger nicht in der Nähe metallener Objekte / Oberächen oder digitaler Geräte (CD-Player,

Computer etc.) auf.

•Positionieren Sie den Empfänger so, dass er sich nicht unmittelbar vor einer Wand und mindestens 1 m über

dem Boden beﬁndet.

•Mobiltelefone, bidirektionale Funkgeräte und ähnliches können die Funkverbindung zwischen Sender und

Empfänger stören und sollten nicht in der Nähe der Sendeanlage betrieben werden.

PROBLEMLÖSUNGEN

PROBLEM ANZEIGE LÖSUNG

Kein Ton oder Ton zu leise

Sender: On/Off -Anzeige leuchtet nicht

Vergewissern Sie sich, dass das Gerät richtig angeschlossen ist.

Netzanzeige „Power aus“

Vergewissern Sie sich, dass sie das Netzteil richtig an den Empfänger angeschlossen haben.

Empfänger: HF-Anzeige leuchtet

Erhöhen Sie die Lautstärke. Erhöhen Sie den Gain-Wert am Sender. Überprüfen Sie die Verkabelung von Empfänger zu Verstärker bzw. Mixer.

Empfänger: HF-Anzeige aus Sender: Anzeige leuchtet

Positionieren Sie den Empfänger nicht in der Nähe metallener Objekte. Prüfen Sie, ob der Sendeweg zwischen Sender und Empfänger frei ist („Sichtkontakt“). Positionieren Sie den Sender näher am Empfänger. Vergewissern Sie sich, dass Sender und Empfänger auf der gleichen Frequenz arbeiten.

Sender: Batteriestatusanzeige leuchtet

Wechseln Sie die Batterien.

Verzerrungen oder unerwünschte Nebengeräusche

Empfänger: RF Indicator ON

Entfernen Sie mögliche Interferenzquellen wie CD-Player, Computer, digitale Quellen etc.

Zunehmende Verzerrungen

Sender: Batteriestatusanzeige leuchtet

Wechseln Sie die Batterien

Deutlicher Pegelunterschied gegenüber Kabelgebundenem Betrieb derselben Quelle bzw. beim Einsatz anderer Gitarren oder Mikrofone

Stellen Sie den Gain-Wert am Sender und die Lautstärke am Empfänger entsprechend ein.

Page 24

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

SPEZIFIKATIONEN:

SYSTEM

Reichweite unter typischen Umgebungsbedingungen: 50 m

Hinweis: Der tatsächlich nutzbare Sendebereich ist abhängig von Absorption und Reﬂexion des HFSignals sowie Interferenzen.

Frequenzgang: (+/-3 dB) 60 Hz - 16 kHz Klirrfaktor (THD): (+/-30 kHz,

1 kHz Audiosignal): <1%

Dynamik: 90 dB (A-bewertet) Temperaturbereich: -10°C / +50°C

Hinweis: Bereich abhängig vom Batterietyp.

EMPFÄNGER

Max. Audio-Ausgangspegel (bezogen auf +/- 30 kHz,

1 kHz): XLR-Anschluss (600 Ω ): -12 dBV

6,3-mm-Klinkenanschluss (3000 Ω ): -18 dBV Ausgangsimpedanz: XLR-Anschluss: 200 Ohm 6,3-mm-Klinkenanschluss: 1 kOhm XLR-Ausgang: symmetrisch Pol 1: Masse Pol 2: (+) Pol 3: (-) Empﬁndlichkeit (bezogen auf mittlere Audiofrequenz):

<-92 dB

Spiegelfrequenzunterdrückung: 90 dB Abmessungen (H x B x T): 235 x 118 x 44 mm Gewicht: 400 g Stromversorgung: 12 - 18 V, 400 mA, externes

Steckernetzteil

BELTPACK SENDER

Max. Audio-Eingangspegel: 0 dBV / +20 dBV Gain-Bereich: 30 dB Eingangsimpedanz: 470 kOhm Abmessungen (H x B x T): 85 x 65 x 23 mm Gewicht: 80 g, ohne Batterien Stromversorgung: 2 Alkali-Batterien Typ „AA“

(Mignon-Zellen) oder entsprechende Akkumulatoren

Batteriebetriebsdauer: 8 Stunden (Alkali-Batterien) RF Transmission Power: 10 mW

HANDMIKROFON SENDER

Max. Audio-Eingangspegel: 0 dBV Abmessungen: 250 mm (L), 53 mm (Durchmesser) Gewicht: 270 g Stromversorgung: 2 Alkali-Batterien Typ „AA“

(Mignon-Zellen) oder entsprechende Akkumulatoren Batteriebetriebsdauer: 10 Stunden (Alkali-

Batterien) RF Übertragungs Power: 10 mW

Page 25

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

Nr.

1 863,100 X

2 863,900

3 864,500

4 864,900

5 863,200

6 863,300

7 863,400

8 863,500

9 863,600

10 863,700 X

11 863,800

12 864,000

13 864,100 X

14 864,200

15 864,300

16 864,400

LDWSECO16 / LDWS1616 / Roadman / Roadboy Frequenzliste für intermodulationsfreien Nutzen von bis zu 3 Systemen

Frequency MHz Simultaneous

FREQUENZLISTE:

Page 26

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

OPTIONALES ZUBEHÖR:

LDWS100GC - Gitarrenkabel Klinke 6,3 mm mono auf mini XLR

LDWS100MH1 - Headset schwarz

LDWSECO1BP - Beltpack Sender

LDWS100ML - Lavalier Mikrofon

LDWSECO1MD - Handmikrofon dynamisch

Page 27

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

GARANTIEBESTIMMUNGEN

Diese Garantie erstreckt sich auf die Marken Adam Hall, LD Systems, Defender, Palmer und Eminence.

Die gesetzlichen Gewährleistungsrechte gegenüber dem Verkäufer werden von dieser Garantie nicht berührt. Vielmehr begründet diese Garantie zusätzliche selbständige Ansprüche gegenüber Adam Hall.

Mit dieser Garantie stellt Adam Hall sicher, dass das von Ihnen bei Adam Hall oder einem Adam Hall Partner erworbene Produkt bei normalem Gebrauch während des Zeitraums von 2 bzw. 5 Jahren ab Kaufdatum frei von Material- oder Verarbeitungsfehlern ist.

Der Garantiezeitraum beginnt mit dem Datum des Kaufs. Der Geltendmachung eines Anspruchs auf Garantieleistungen erforderliche Nachweis des Kaufdatums, erfolgt durch die mit dem Kaufdatum versehene Quittung oder den mit dem Kaufdatum versehenen Lieferschein. Sie haben Anspruch auf den Garantieservice zu den in diesem Dokument aufgeführten Bedingungen und Bestimmungen, falls eine Reparatur der unter den oben genanten Marken vertriebenen Produkte innerhalb des Garantiezeitraums erforderlich ist.

Diese Garantie gilt nur für den ursprünglichen Käufer des von Adam Hall vertriebenen Produkts und ist nicht an Personen übertragbar, denen vom ursprünglichen Käufer das Eigentum am Adam Hall Produkt übertragen wird. Innerhalb des Garantiezeitraums werden die fehlerhaften Komponenten oder das Produkt von Adam Hall repariert oder ersetzt. Alle im Rahmen dieser Garantie entfernten Komponenten und Hardware-Produkte gehen in das Eigentum von Adam Hall über.

In dem unwahrscheinlichen Fall, dass bei dem von Ihnen erworbenen Adam Hall Produkt ein Fehler wiederholt auftritt, kann Adam Hall nach eigenem Ermessen entscheiden, Ihnen dieses Produkt durch ein vergleichbares Produkt mit mindestens derselben Leistung zu ersetzen.

Adam Hall übernimmt keine Garantie für einen störungs- oder fehlerfreien Betrieb dieses Produkts. Adam Hall übernimmt keine Verantwortung für auf eine inkorrekte Befolgung der im Lieferumfang des Adam Hall erhaltenen Anweisungen zurückzuführende Schäden.

Diese Garantie erstreckt sich nicht auf

- Verschleißteile (z.B. Akkumulator).

- Geräte deren Seriennummer entfernt wurde.

- Geräte, die durch Eigenverschulden beschädigt wurden.

- unsachgemäß oder mißbräuchlich verwendete Geräte.

- Geräte, die nicht entsprechend den Betriebsparametern betrieben wurden, welche im Lieferumfang des Produkts enthaltenen Benutzerunterlagen festgelegt sind.

- Geräte, die aufgrund der Verwendung nicht von Adam Hall hergestellter oder vertriebener Teile repariert wurden.

- Geräte, die durch Änderung oder Wartung durch jemand anderen als Adam Hall getätigt wurden.

Diese Bestimmungen und Bedingungen stellen die vollständige und ausschließliche Garantievereinbarung zwischen Ihnen und Adam Hall für das von Ihnen erworbene Adam Hall Produkt dar.

HERSTELLERERKLÄRUNGEN:

Page 28

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

HAFTUNGSBESCHRÄNKUNG

Wenn das unter der Marke Adam Hall vertriebene Produkt nicht entsprechend der obigen Garantie funktioniert, besteht Ihr alleiniger und ausschließlicher Anspruch aus dieser Garantie in der Reparatur oder dem Ersatz. Weitergehende Gewährleistungsansprüche bleiben hiervon unberührt. Die maximale Haftung von Adam Hall im Rahmen dieser Garantie ist ausdrückliche beschränkt auf den jeweils niedrigeren Betrag, der sich entweder aus dem Kaufpreis für das Produkt oder aus den Reparatur- bzw. Ersatzkosten von Hardware-Komponenten, die bei normalem Gebrauch nicht Ordnungsgemäß funktionieren, ergibt.

Adam Hall haftet aus dieser Garantie nicht für durch das Produkt oder sein versagen verursachte Schäden, einschließlich entgangener Gewinne, unterbliebener Einsparungen oder besonderer, indirekter oder Folgeschäden. Adam Hall haftet zudem nicht für von Dritten oder von ihnen für Dritte geltend gemachte Ansprüche.

Diese Haftungsbeschränkung gilt unabhängig davon, ob Schäden gerichtlich verfolgt werden, ob Schadensersatzansprüche im Rahmen dieser Garantie oder aufgrund unerlaubter Handlungen (Einschließlich Fahrlässigkeit und Gefährdungshaftung) oder aufgrund vertraglicher bzw. sonstiger Ansprüche gestellt werden. Diese Haftungsbeschränkung kann von keiner Person aufgehoben oder ergänzt werden. Diese Haftungsbeschränkung gilt auch dann, wenn sie Adam Hall über die Möglichkeit derartiger Schäden informiert haben. Sie gilt jedoch nicht für Ansprüche aus Personenschäden.

Aus dieser Garantie ergeben sich für Sie bestimmte Rechte. Möglicherweise haben Sie weitere Rechte, die Ihnen von Staat zu Staat und von Land zu Land unterschiedlich sein können. Es ist ratsam, die entsprechenden Gesetze des Staates bzw. Landes heranzuziehen, um Ihre Rechte umfassend zu ermitteln.

INANSPRUCHNAHME DES REPARATURSERVICE

Um den Garantieservice bzw. Reparaturservice für das Produkt in Anspruch zu nehmen, wenden Sie sich bitte an Adam Hall oder an einen Adam Hall Partner, bei dem Sie das Produkt erworben haben.

EG-KONFORMITÄTSERKLÄRUNG

Diese Geräte entsprechen den grundlegenden Anforderungen und den weiteren Vorgaben der Richtlinien 2004/108/ EC (EMC) und 2006/95/EC (LVD). Weitere Informationen ﬁnden Sie unter www.adamhall.com.

KORREKTE ENTSORGUNG DIESES PRODUKTES

(Gültig in der Europäischen Union)

Dieses Symbol (entweder auf dem Gerät oder dem dazugehörigen Handbuch) weist darauf hin, dass das Gerät nicht mit dem normalen Hausmüll entsorgt werden darf. Um mögliche Schäden an der Umwelt und an Personen zu verhindern, entsorgen Sie dieses Gerät bitte fachgerecht bei einer entsprechenden Stelle für Elektromüll.

Als Privatkunde Informieren Sie sich bitte beim Hersteller oder bei Ihrer Gemeinde über die Möglichkeiten der korrekten Entsorgung.

Als Geschäftskunde kontaktieren Sie bitte Ihren Lieferanten und prüfen Sie die Konditionen zur Entsorgung der Geräte. Dieses Produkt sollte nicht mit anderem gewerblichen Abfall entsorgt werden.

Page 29

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

WEEE-DEKLARATION

Ihr LD-Systems Produkt wurde unter der Verwendung hochwertiger Materialien und Komponenten die wiederverwertet oder wieder verwendet werden können hergestellt. Dieses Symbol weist darauf hin, dass elektronische Geräte nicht im normalen Hausmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät bitte fachgerecht bei einer entsprechenden Stelle für Elektromüll und helfen Sie dabei unsere Umwelt zu schützen.

BATTERIEN UND AKKUS

Die mitgelieferten Batterien können wiederverwertet werden. Werfen Sie die Batterien daher nicht in den normalen Hausmüll sondern in gesonderte dafür vorgesehene Container. Helfen Sie, unsere Umwelt sauber zu halten.

Adam Hall GmbH, alle Rechte vorbehalten. Änderungen der Technischen Daten und Produktmerkmale vorbehalten. Das Erstellen von Fotokopien, Übersetzungen und anderen Reproduktionen dieser Bedienungsanleitung oder Teilen derselben ohne vorherige Genehmigung ist untersagt.

NOTE

Page 30

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Merci d’avoir choisi LD-Systems!

Nous avons conçu ce produit aﬁn de vous offrir un matériel ﬁable, qui vous accompagnera durant de longues années. En achetant l’un des produits de la marque LD-Systems vous bénéﬁciez de notre compétence reconnue et de nos nombreuses années d’expérience en tant que fabricant. Notre nom est notre garantie.

Veuillez s’il-vous-plait prendre quelques minutes pour lire attentivement ces instructions d’utilisation car nous souhaitons que vous puissiez proﬁter pleinement et au plus vite de votre matériel LD-Systems.

Pour plus d’informations sur LD-Systems venez visiter notre site WWW.LD-SYSTEMS.COM

Page 31

A F

dBV

-3

-5

ASC SYSTEM

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

LD WSECO16

SYSTÈME HF UHF DIVERSITY

itte

Page 32

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

1. Veuillez lire attentivement les précautions d’utilisation et les instructions suivantes.

2. Veuillez conserver ce manuel d’utilisation.

3. Veuillez utiliser cet appareil uniquement conformément à son but d’utilisation initial.

4. Veuillez respecter les règles de traitement des déchets. Veuillez s’il-vous-plait séparer les déchets plastiques des déchets papiers et les déposer dans un bac à ordures adéquat.

5. En cas de panne, de dommage, d’exposition de l’appareil à la pluie ou autres liquides, veuillez contacter une personne qualiﬁée pour le service après-vente de nos produits.

6. Veuillez ne pas exposer ce produit à des sources de chaleur, telles que les fours, les radiateurs ou tout autre appareil produisant de la chaleur (notamment les ampliﬁcateurs de puissance). Pour éviter les risques de surchauffe veillez à ce que l’appareil ne soit pas placé trop près d’un mur, ou enfermé dans un boitier, pour que la circulation de l’air ne soit pas obstruée.

7. Après avoir connecté votre appareil veuillez inspecter le câblage pour éviter les risques d’accident ou d’avarie. Veuillez ne jamais utiliser de câbles endommagés.

8. Veuillez utiliser uniquement les accessoires et supports de ﬁxation fournis ou recommandés par le constructeur. Assurez vous de la stabilité de votre installation avant d’utiliser votre matériel, vous éviterez les risques de chutes et donc de dommages de l’appareil.

9. Apparition d’interférences lors de l’usage de systèmes HF sans ﬁl. L’utilisation simultanée de micros sans ﬁl et de téléphones portables (si les deux appareils sont peu éloignés l’un de l’autre) peut générer des interférences au niveau du microphone. Ces interférences sont audibles dans les haut-parleurs de votre système de sonorisation lorsque le système sans ﬁl y est relié.

DANGER:

Pour réduire les risques de choc électrique veuillez ne pas retirer le couvercle (ou la face arrière) de l’appareil. Les pièces situées à l’intérieur de l’appareil ne doivent pas être manipulées par l’utilisateur. Veuillez contacter exclusivement une personne qualiﬁée pour le service après-vente de nos produits.

L’éclair ﬁnissant par une ﬂèche, entouré d’un triangle équilatéral vous indique la présence à l’intérieur du boîtier de pièces non isolées, représentant un risque de “haute tension électrique” et pouvant par conséquent blesser les personnes.

Le point d’exclamation, entouré d’un triangle équilatéral, vous indique la présence d’instructions importantes quant-à l’utilisation et à l’entretien dans la brochure fournie avec le produit.

ATTENTION! NIVEAU SONORE ÉLEVÉ! Vous allez utiliser ce système de transmission sans ﬁl à des ﬁns professionnelles. Dans ce cas l’utilisation de ce produit est soumise à des règles et à des directives déﬁnies par votre organisme professionnel de prévention des accidents du travail. En tant que fabricant, Adam Hall se doit de vous mettre en garde formellement sur les risques éventuels que cet appareil peut présenter pour votre santé.

Ce système est capable de générer une pression acoustique supérieure à 80dB. 85dB est la limite légale du niveau sonore à laquelle votre ouïe peut être soumise lors d’une journée de travail. Cette valeur a été ﬁxée par la médecine du travail comme valeur de référence pour la mesure du niveau sonore. Vous exposer à des niveaux sonores plus élevés, ou sur une durée plus longue peut endommager votre ouïe. Si vous vous exposez à des pressions acoustiques supérieures à la limite légale, pensez à raccourcir le temps d’exposition pour vous protéger d’éventuelles dégradations de votre ouïe. Voici quelques signes pouvant vous alerter d’une exposition trop longue à un niveau sonore trop élevé :

- Vous entendez des sons de cloche, de sonnerie ou des sifﬂements !

- Vous avez l’impression de ne plus entendre les sons aigus !

PRÉCAUTIONS D’UTILISATION :

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

Page 33

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

dBV

-3

-5

ASC SYSTEM

tter

Les ensembles possèdent tous les éléments communs suivants :

Récepteur

Batteries

Câble audio, jack 6,35 mm mono vers jack 6,35 mm mono

Bloc Secteur

Émetteur à main avec capsule

dynamique

Micro Serre-tête

Émetteur de poche

Chaque ensemble possède de plus des éléments différents, comme suit :

LDWSECOBPH ECO Set avec émetteur de poche et

micro serre-tête

LDWSECOHHD ECO Set avec émetteur à main, capsule dynamique

COMPOSANTS DU SYSTÈME :

Page 34

LE RÉCEPTEUR INTÈGRE LA FONCTION DE SQUELCH PAR SIGNAL PILOTE (PILOT TONE)

La technologie de synchronisation par signal pilote protège des interférences occasionnées par des signaux HF provenant d'autres appareils. L'émetteur superpose un signal inaudible, la fréquence pilote, au signal audio transmis. Le récepteur détecte et évalue cette fréquence pilote, ce qui lui permet d'identiﬁer le signal de l'émetteur correspondant et de couper (Mute) tous les autres.

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

INTERRUPTEUR ON / OFF

Maintenez enfoncée la touche pendant au moins 1 seconde pour allumer ou éteindre l'émetteur à main.

INDICATEUR DE NIVEAU AUDIO 5 SEGMENTS

INDICATEUR LED ANTENNE CANAL A

INDICATEUR LED ANTENNE CANAL B

INDICATEUR NUMÉRO CANAL

TOUCHE CANAL -

TOUCHE CANAL +

PORT IR

TOUCHE DE SYNCHRONISATION DE CANAUX

Tenez l'émetteur en face du récepteur, les ports infrarouges des deux appareils se trouvant en contact visuel direct. Appuyez ensuite sur cette touche pour lancer la procédure de synchronisation.

POTENTIOMÈTRE DE RÉGLAGE DE NIVEAU DE LA SORTIE AUDIO

Tournez ce potentiomètre vers la droite pour monter le niveau, vers la gauche pour le baisser.

ANTENNES

EMBASE POUR TENSION CONTINUE (ADAPTATEUR SECTEUR)

SORTIE ASYMÉTRIQUE SUR JACK 6,35 MM

SORTIE SYMÉTRIQUE SUR CONNECTEUR XLR

RÉCEPTEUR LD WSECO16 :

VO LU M E

UHF PLL ANTEN N A DIV ER S ITY W IR E LES S REC EIVER

dBV

-3

-5

ASC

YSTEM

1 2 3 4

7 8

FACE AVANT :

FACE ARRIÈRE :

Page 35

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

GRILLE DE PROTECTION DE LA CAPSULE DU MICROPHONE

INDICATEUR POWER / ÉTAT DES PILES

Cette LED s'allume en rouge lorsque la pile est à remplacer. Elle s'allume en vert lorsque l'émetteur à main est sous tension et que les piles sont en bon état.

INTERRUPTEUR MARCHE/ARRÊT (POWER)

CAPOT COMPARTIMENT PILES

PORT IR

ÉMETTEUR À MAIN :

REMPLACEMENT DES PILES

La durée de fonctionnement sur piles (alcalines) est d’environ 8 heures. Remplacez les piles dès que la LED se met à clignoter en rouge.

Page 36

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

ANTENNE

INDICATEUR D'ÉTAT DES PILES

Cette LED s'allume en rouge lorsque la pile est à remplacer. Elle s'allume en vert lorsque l'émetteur de poche est sous tension et que les piles sont en bon état.

ENTRÉE SUR CONNECTEUR MINI-XLR

SÉLECTEUR DE RÉGLAGE DE GAIN ET DE MUTE

Trois valeurs de gain sont disponibles : Mic : signal au niveau micro 0dB : Guitare avec micros passifs

- 10dB : Guitare avec capteurs actifs

INTERRUPTEUR ON / OFF / MUTE

Le MUTE correspond à la position médiane de l'interrupteur.

ÉMETTEUR DE POCHE :

tter

PORT DE L’ÉMETTEUR DE POCHE

Accrochez l’émetteur à votre ceinture 1 ou à la sangle de votre guitare2. La position optimale du récepteur est celle du premier exemple ci-contre, vers le bas, ceinture ou sangle complètement englobée par la pince.

REMPLACEMENT DES PILES

De façon générale, les 2 piles alcalines LR06 assurent une autonomie de 8 heures. Lorsque la LED d’état des piles s’allume, nous vous recommandons de remplacer ces dernières sans tarder.

3 4 5

Page 37

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

ASTUCES POUR AMÉLIORER LES PERFORMANCES:

•Orientez l'émetteur directement vers le récepteur (contact visuel entre les deux appareils).

•Ne placez pas le récepteur à proximité d'objets ou de surfaces métalliques, ni d'appareils numériques (lecteur

de CD, ordinateur, etc.).

•Ne placez pas le récepteur à proximité directe d'un mur, et veillez à ce qu'il se trouve à au moins à 1 m du sol.

•Les téléphones mobiles, appareils de radio bidirectionnels etc. peuvent perturber la liaison entre l'émetteur et le récepteur; mieux vaut ne pas les utiliser à proximité de la zone d'émission.

EN CAS DE PROBLÈME

PROBLÈME: INDICATION: SOLUTION:

Pas de son, ou signal audio de niveau

trop faible

Émetteur: L'indicateur On/ Off ne s'allume pas.

Vériez bien que l'appareil est cor-

rectement branché au secteur.

Indicateur Power éteint.

Vériﬁez que vous avez relié correctement le bloc secteur au récepteur.

Récepteur: Indicateur HF allumé

Montez le son. Augmentez la valeur

de gain au niveau de l'émetteur.

Vériﬁez le parcours du signal du

récepteur à l'amplicateur ou à la

console.

Indicateur HF éteint Émetteur: Indicateur allumé

Ne placez pas le récepteur à prox-

imité d'un objet métallique. Vériez que l'espace de propagation des

ondes est dégagé entre émetteur et récepteur (contact visuel

direct). Rapprochez l'émetteur du récepteur. Vériez que l'émetteur

et le récepteur sont réglés sur une fréquence identique.

Émetteur: L'indicateur d'état des piles s'allume

Remplacez les piles.

Distorsions ou autres bruits parasites indésirables

Récepteur: Indicateur RF ALLUMÉ

Éloignez les sources potentielles

d'interférences, telles que lecteur

de CD, ordinateur, source audio numérique, etc.

Distorsions audibles dans le signal

Émetteur: L'indicateur d'état des piles s'allume

Remplacez les piles.

Différence de niveau importante par rapport à une liaison câble sur la

même source– ou lors d'un changement de guitare ou de microphone

Réglez correctement, en compensation, la valeur de gain sur

l'émetteur et le volume sonore sur

le récepteur.

Page 38

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

SPECIFICATIONS:

SYSTEM

Range under typical ambient conditions: 50 m

RECEIVER

Max. audio output level(ref. +/- 30 kHz, 1 kHz):

XLR connector (600 Ω ): -12 dBV

6.3-mm jack connector (3000 Ω ): -18 dBV Output impedance: XLR connector: 200 ohms

6.3-mm jack connector: 1 kohms XLR connector: balanced Pin 1: ground Pin 2: (+) Pin 3: (-) Sensitivity (in reference to middle audio frequency):

<-92 dB

Image rejection: 90 dB Dimensions (W x H x D): 235 x 118 x 44 mm Weight: 400 g Power supply: 12 - 18 V, 400 mA, external power

adapter

BELT PACK TRANSMITTER

Max. audio input level: 0 dBV / +20 dBV

RF transmission power: 10 mW

HANDHELD MICROPHONE TRANSMITTER

Max. audio input level: 0 dBV

Dimensions: 250 mm (L), 53 mm (diameter) Weight: 270 g Power supply: 2 type "AA" (mignon cell) alkaline batteries or corresponding rechargeable batteries Battery life: 10 hours (alkaline batteries)

RF transmission power: 10 mW

AVAILABLE FIXED FREQUENCIES

ECO1: 793.150 MHz | 797.050 MHz | 800.650 MHz |

802.300 MHz | 813.150 MHz

ECO2: 863.100 MHz | 863.900 MHz | 864.500 MHz |

864.900 MHz

Page 39

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

Nr.

1 863,100 X

2 863,900

3 864,500

4 864,900

5 863,200

6 863,300

7 863,400

8 863,500

9 863,600

10 863,700 X

11 863,800

12 864,000

13 864,100 X

14 864,200

15 864,300

16 864,400

LDWSECO16 / LDWS1616 / Roadman / Roadboy Liste des fréquences pour utiliser jusqu’à 3 systèmes en simultané sans interférences.

Frequency MHz Simultaneous

TECHNICAL SPECIFICATIONS:

Page 40

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

ACCESSOIRES OPTIONNELS :

LDWS100GC - Câble pour guitare, jack 6,35 mm mono vers mini-XLR

LDWS100MH1 - Serre-tête, noir

LDWSECO1BP - Émetteur de poche (Belt Pack)

LDWS100ML - Micro cravate

LDWSECO1MD - Émetteur à main avec capsule dynamique

Page 41

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

GARANTIE LIMITÉE:

Cette garantie limitée s’applique aux produits de la marque Adam Hall, LD Systems, Defender, Palmer et Eminence. Les droits inhérents à la garantie légale vis-à-vis du revendeur ne sont pas affectés par cette garantie. En fait elle justiﬁe d’une garantie supplémentaire indépendante auprès de la société Adam Hall.

La société Adam Hall garantit que le produit que vous avez acheté Adam Hall ou à l’un de ses revendeurs ofﬁciels, est exempt de défaut matériel et d’usinage pour une durée de 2 ans (ou 5 ans pour les produits Palmer) à partir de la date d’achat, lorsqu’il est utilisé dans des conditions normales.

La période de garantie limitée débute le jour de l’achat du produit. Pour bénéﬁcier de cette garantie vous devez produire une preuve d’achat sur laquelle ﬁgure la date d’achat du produit (ex : ticket de caisse daté, bon de livraison daté…). Si un produit d´une des marques citées ci-dessus venait à nécessiter une réparation durant la période de garantie limitée, vous aurez alors le droit de bénéﬁcier des services de la garantie selon les termes et conditions mentionnés par ce document.

Cette garantie limitée ne s’applique qu’à l’acheteur initial de ce produit Adam Hall et ne peut être en aucun cas transférée à un tiers devenu propriétaire du produit. Durant la période de garantie limitée, Adam Hall s‘engage à réparer ou remplacer les pièces défectueuses du produit. Toutes les pièces ou éléments démontés lors d‘une réparation par Adam Hall deviennent la propriété d‘Adam Hall.

Dans le cas improbable d´un défaut récurrent, Adam Hall peut, à sa discrétion, décider de vous fournir un produit de remplacement de son choix, dont les capacités techniques sont au moins équivalentes à celles de votre produit initial.

Adam Hall ne garantit pas que le fonctionnement de ce produit sera exempt d‘erreur ou ininterrompu. Adam Hall ne peut pas être rendu responsable des dégâts résultant de votre manquement à suivre les instructions d‘utilisation fournies avec votre produit.

Cette garantie limitée ne s‘applique pas,

- aux pièces d‘usure (ex: piles)

- aux produits dont le numéro de série a été effacé ou aux produits endommagés ou rendus défectueux par accident

- dans le cas d‘une utilisation non conforme aux conditions normales d‘utilisation, dans le cas d‘abus ou toute autre cause externe

- dans le cas d‘un usage du produit en dehors des paramètres d‘utilisation stipulés dans la documentation fournie avec le produit

- dans le cas de l‘usage de pièces de remplacement n‘étant pas fabriquées ou vendues par Adam Hall

- dans le cas d‘une modiﬁcation du produit ou d‘une réparation par quiconque autre qu‘Adam Hall

Ces termes et conditions constituent l‘accord de garantie complet et exclusif entre vous et Adam Hall concernant le produit de la marque Adam Hall que vous vous êtes procuré.

DÉCLARATIONS DU FABRICANT :

Page 42

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

LIMITATION DE RESPONSABILITÉ

Si votre produit Adam Hall devait ne pas fonctionner correctement, votre seul et unique dédommagement sera la réparation du produit ou son remplacement. La responsabilité maximale imputable à Adam Hall dans le cadre de cette garantie limitée se limite au montant le plus bas. Ce montant découle du prix d’achat du produit ou bien du coût de la réparation ou des pièces de remplacement qui sont tombés en panne dans des conditions d’utilisation normales.

Adam Hall n’est pas responsable des dommages causés par le produit ou par un dysfonctionnement du produit, y compris les pertes de proﬁts, les pertes d’épargne, et les conséquences inhérentes à ces dommages. La responsabilité d’Adam Hall ne peut pas être engagée dans le cas d’une réclamation par un tiers ou dans le cas d’une réclamation émanant de l’acheteur initial pour le compte d’un tiers.

Cette limitation de responsabilité est valable indépendamment du fait que les dommages commis fassent l’objet de poursuites judiciaires, qu’ils fassent l’objet de réclamation (y compris pour négligence), de réclamations contractuelles ou tout autre réclamation. Cette limitation de responsabilité ne peut être amendée ou dérogée par quiconque. Elle est effective même si vous aviez avisé Adam Hall ou l’un de ses représentants ofﬁciels de la possibilité d’un tel dommage. Toutefois cette limitation de responsabilité est sans effet dans le cas de réclamations pour dommages corporels.

Cette garantie limitée vous confère des droits légaux spéciﬁques. Selon votre pays, ou l’État dans lequel vous vous trouvez, il est possible que vous disposiez d’autres droits. Veuillez consulter les lois applicables dans votre pays ou votre État pour déterminer l’ensemble de vos droits.

FAIRE FONCTIONNER LA GARANTIE

Pour faire fonctionner la garantie sur ce produit, veuillez contacter Adam Hall ou le revendeur agréé auquel vous avez acheté le produit.

DECLARATION DE CONFORMITE CE

Ces appareils répondent aux exigences essentielles et aux autres dispositions pertinentes des directives 2004/108/EC (EMC) et 2006/95/EC (LVD). Pour plus d‘informations, consultez www.adamhall.com.

ELIMINATION CORRECTE DES DÉCHETS (DÉCHETS ÉLECTROMÉNAGERS)

(Applicable dans l’Union Européenne et dans les autres pays européens disposant d’un système de tri des déchets)

Ce signe ﬁgurant sur le produit, ou dans la brochure jointe au produit, indique qu’il ne doit pas être jeté dans le même bac à ordures que les déchets ménagers classiques lorsqu’il arrive en ﬁn de vie. Pour écarter les risques de pollution de l’environnement ou les risques d’intoxication humaine dûes à un mauvais traitement des déchets, veuillez séparer ce produit des autres types de déchets. Il sera ainsi inséré dans la boucle du recyclage et ces composants pourront être traités puis éventuellement réutilisés.

Nous recommandons aux particuliers de contacter leur revendeur local ou les autorités locales pour s’informer de la meilleure façon de traiter les déchets électroménagers.

Les professionnels doivent contacter leur fournisseur et examiner avec lui les termes et conditions de leur contrat d’achat. Ce produit ne doit pas être mélangé aux déchets industriels.

DÉCLARATIONS DU FABRICANT :

Page 43

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

DECLARATION WEEE

Votre produit LD-Systems a été développé et fabriqué avec des matériaux et des composants de haute qualité, qui peuvent être recyclés et/ou réutilisés. Ce symbole indique que les appareils électriques et électroniques, à la ﬁn de leur durée de vie opérationnelle, doivent être gérés séparément des déchets ordinaires. Veuillez apporter ce produit au point de collecte ou centre de recyclage local prévu pour de tels appareils. Vous

contribuerez ainsi à la protection de l'environnement dans lequel nous vivons tous.

BATTERIES ET ACCUMULATEURS

Les piles ou batteries rechargeable livrées avec l'appareil sont recyclables. Veuillez les jeter dans un bac à déchets spécial, ou déposez-les chez votre revendeur spécialisé. Pour une meilleure protection de l'environnement, ne jetez les piles que lorsqu'elles sont épuisées.

Adam Hall GmbH, tous droits réservés. Les caractéristiques techniques et les fonctions disponibles sur le produit sont sujettes à modiﬁcations. La photocopie, la traduction et toute forme de copie, partielle ou intégrale, de ce manuel utilisateur sont interdites.

Page 44

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Gracias por elegir LD-Systems!

Este producto se ha diseñado para ofrecer una ﬁabilidad y durabilidad óptima. Los productos de LD-Systems se caracterizan por su gran calidad, avalada por el prestigio de la marca y una dilatada experiencia como fabricante.

Le rogamos que lea atentamente estas instrucciones para familiarizarse rápidamente con este producto LDSystems y aprovechar al máximo todas las funciones.

Si desea obtener información sobre LD-Systems, visite nuestro sitio web WWW.LD-SYSTEMS.COM

Page 45

A F

dBV

-3

-5

ASC SYSTEM

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

LD WSECO16

SISTEMA INALÁMBRICO UHF CON DIVERSITY

itte

Page 46

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

MEDIDAS PREVENTIVAS:

1. Lea atentamente las instrucciones de seguridad adjuntas así como las instrucciones de este documento.

2. Guarde todas las instrucciones.

3. Utilice el equipo únicamente según la ﬁnalidad prevista.

4. Procure seguir las normas vigentes sobre reciclaje de desechos. Separe los componentes de plástico, papel y cartón del paquete para reciclarlos en sus contenedores respectivos.

5. Acuda a personal de servicio técnico cualiﬁcado en caso de que el equipo esté dañado, no funcione correctamente, se haya expuesto a lluvia o haya caído líquido sobre el equipo.

6. Evite colocar el equipo cerca de una fuente de calor, como hornos, radiadores o cualquier otro dispositivo (incluidos los ampliﬁcadores). Mantenga una distancia suﬁciente entre los ampliﬁcadores y las paredes, estanterías, etc. para evitar cualquier sobrecalentamiento.

7. Una vez realizadas todas las conexiones, compruebe el cableado para evitar posibles daños o accidentes. No utilice cables o conexiones que estén dañados.

8. En la instalación utilice solo soportes, ﬁjaciones, estantes, mesas, etc. que sean estables y estén homologados. Compruebe que la estabilidad es adecuada para evitar la caída del equipo.

9. Interferencias con los sistemas inalámbricos. El uso simultáneo de micrófonos inalámbricos y de teléfonos móviles, cuando estos dispositivos están a corta distancia entre sí, puede provocar interferencias en la señal del micrófono que serán audibles en el sistema de megafonía.

ADVERTENCIA:

Para evitar el riesgo de descarga eléctrica, no retire la tapa (o el panel posterior). Este equipo no contiene piezas que puedan ser reparadas por el usuario. Para cualquier tarea de mantenimiento o reparación, acuda a un técnico cualiﬁcado.

El símbolo de rayo dentro de un triángulo equilátero advierte al usuario de la presencia de tensión peligrosa sin aislamiento dentro de la carcasa del producto que puede ser de magnitud suﬁciente como para suponer un riesgo para las personas.

El símbolo de exclamación dentro de un triángulo equilátero advierte al usuario de la existencia de importantes instrucciones de funcionamiento y mantenimiento (reparaciones) en la documentación adjunta con el equipo.

¡ADVERTENCIA: ALTO VOLUMEN! Este sistema de transmisión se destina a un uso profesional. Por consiguiente, si se aplica a un uso comercial, estará sujeto a las normas y reglamentos de la Asociación para la prevención de accidentes de su sector profesional. Como fabricante, Adam Hall tiene la obligación de informar formalmente a los usuarios de la existencia de posibles riesgos para la salud.

Este sistema puede producir una presión sonora de 80 dB. Por ley, 85 dB es el nivel de presión sonora máximo al que puede estar expuesto durante una jornada laboral. Este nivel se estableció a partir de los datos cientíﬁcos obtenidos de las investigaciones realizadas en el campo de la medicina del trabajo. Un nivel superior o un tiempo de exposición mayor pueden provocar daños en su oído. Para no ocasionar lesiones auditivas, el tiempo de exposición deberá acortarse si aumenta el nivel de presión sonora. Estos son algunos de los síntomas que indican una exposición excesiva a altos niveles de presión sonora:

- Escucha silbidos.

- Le parece que ya no puede oír los tonos agudos.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

Page 47

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

dBV

-3

-5

ASC SYSTEM

tter

COMPONENTES DEL SISTEMA:

Cada set incluye los siguientes componentes:

Receptor

Baterías

Cable de audio jack de 6,3 mm mono a jack de 6,3 mm

mono

Adaptador de corriente

Micrófono de mano dinámico

Además, en función del set podrán incluirse los siguientes componentes:

LDWSECOBPH Set ECO con petaca y auriculares

LDWSECOHHD Set ECO con micrófono dinámico

de mano

Auriculares

Petaca

Page 48

FUNCIÓN DE TONO PILOTO DEL RECEPTOR

El tono piloto evita las interferencias ocasionadas por las señales de otros equipos similares. El transmisor añade una señal inaudible, conocida como tono piloto, a la señal transmitida. El receptor detecta el tono piloto, y puede identiﬁcar la señal de la emisora correcta y cancelar el resto de transmisores.

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

INTERRUPTOR DE ENCENDIDO/APAGADO

Pulse y mantenga pulsado durante 1 segundo para encender o apagar.

VÚMETRO DE 5 SEGMENTOS

LED INDICADOR ANTENA A

LED INDICADOR ANTENA B

NÚMERO DE CANAL

BOTÓN PARA BAJAR CANAL

BOTÓN PARA SUBIR CANAL

RECEPTOR DE INFRARROJOS

BOTÓN PARA SINCRONIZAR CANALES

Mantenga el receptor frente al transmisor de tal forma que haya visión directa entre sus dos puertos de infrarrojos. Pulse este botón para realizar la sincronización.

BOTÓN PARA CONTROLAR EL NIVEL DE SALIDA DE AUDIO

Gire a la derecha para aumentar el nivel; gire a la izquierda para bajarlo.

ANTENAS

TOMA PARA EL ADAPTADOR DE CORRIENTE

SALIDA NO BALANCEADA POR JACK DE 6,3 MM

SALIDA BALANCEADA POR XLR

RECEPTOR LD WSECO16:

VO LU M E

UHF PLL ANTEN N A DIV ER S ITY W IR E LES S REC EIVER

dBV

-3

-5

ASC

YSTEM

1 2 3 4

7 8

PANEL ANTERIOR:

PANEL POSTERIOR:

Page 49

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

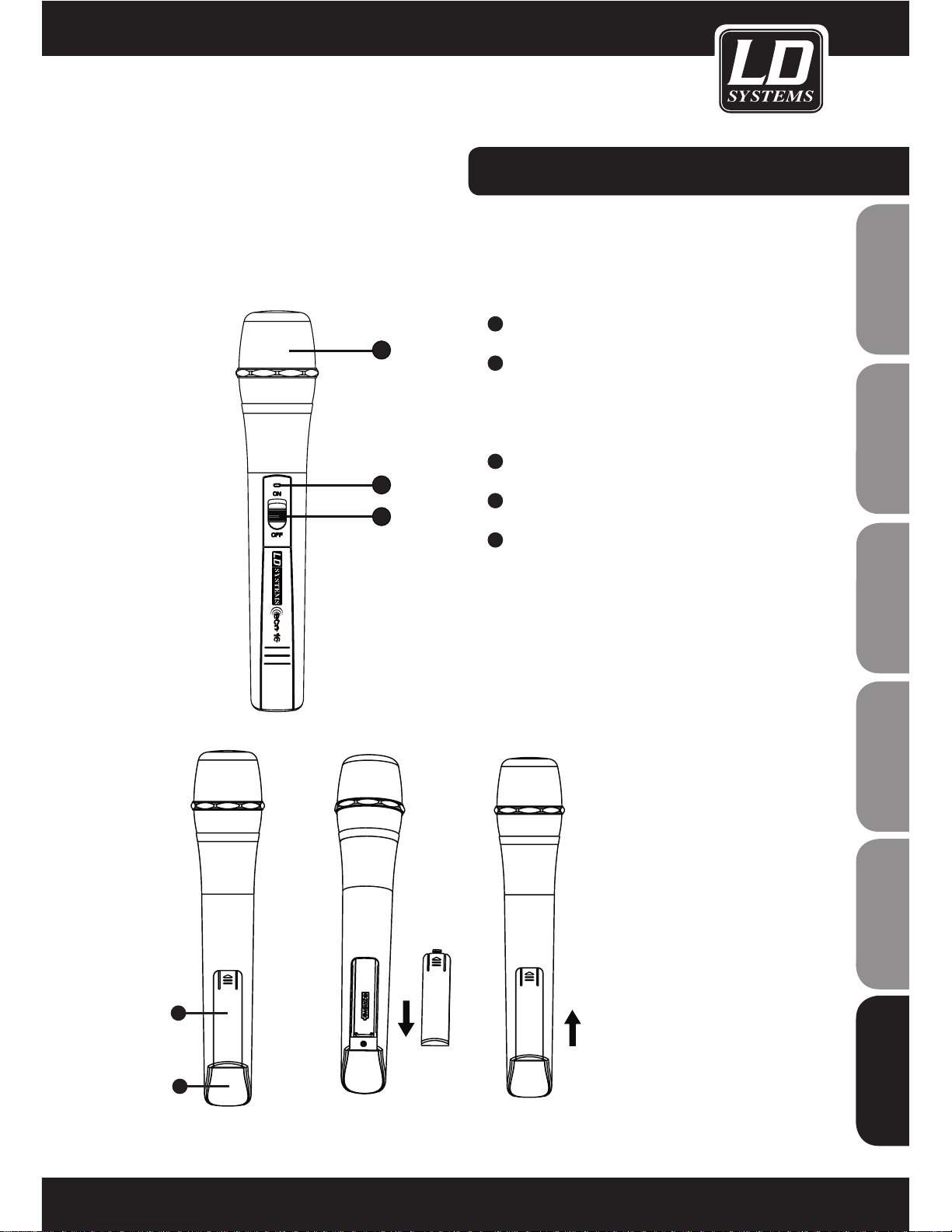

MICRÓFONO DE MANO TRANSMISOR:

REJILLA DEL MICRÓFONO

INDICADOR DE ENCENDIDO/ESTADO DE LA BATERÍA

El LED se ilumina en color rojo cuando la batería está descargada; se ilumina en color verde cuando el equipo está encendido y el estado de la batería es correcto.

INTERRUPTOR DE ENCENDIDO

TAPA DEL COMPARTIMENTO DE BATERÍAS

RECEPTOR DE INFRARROJOS

SUSTITUCIÓN DE LAS BATERÍAS

La duración de unas baterías alcalinas es de 8 horas, aproximadamente. Sustituya las baterías cuando el LED rojo parpadee.

Page 50

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

PETACA:

ANTENA

INDICADOR DE ESTADO DE LA BATERÍA

El LED se ilumina en color rojo cuando la batería está descargada; se ilumina en color verde cuando el equipo está encendido y el estado de la batería es correcto.

ENTRADA MINI-XLR

AJUSTE DE GANANCIA

Hay tres ajustes de ganancia: Mic: micrófono 0 dB: Guitarra con pastillas pasivas

-10 dB: Guitarra con pastillas activas

INTERRUPTOR DE ENCENDIDO/APAGADO/MUTE

La posición media para silenciarla.

RECEPTOR DE INFRARROJOS

tter

USO DE LA PETACA TRANSMISORA

La petaca se cuelga del cinturón 1 o de la cinta de la guitarra 2. Para mejorar el agarre en el caso 1, se recomienda deslizar el clip de la petaca hasta el fondo.

SUSTITUCIÓN DE LAS BATERÍAS

En general, las dos baterías alcalinas duran hasta 8 horas en funcionamiento. Si se ilumina el LED de nivel de batería, deberá sustituir las baterías inmediatamente.

3 4 5

Page 51

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

CONSEJOS PARA MEJORAR EL RENDIMIENTO:

•Asegúrese de que hay "línea directa" entre el transmisor y el receptor.

•No coloque el receptor cerca de objetos metálicos o dispositivos electrónicos, como reproductores de CD,

ordenadores, etc.

•Coloque el receptor de modo que esté alejado de la pared y al menos 1 m por encima del suelo.

•Algunos dispositivos, como los teléfonos móviles o los equipos de radio bidireccionales, pueden causar interfer-

encias entre el transmisor y el receptor, por lo que no se deben utilizar cerca del sistema.

RESOLUCIÓN DE PROBLEMAS

PROBLEMA INDICACIONES SOLUCIÓN

No hay audio o es demasiado bajo

Transmisor: el indicador de encendido está apagado

Asegúrese de que el sistema está conectado correctamente.

El indicador de encendido está apagado

Asegúrese de que el adaptador de corriente está correctamente conectado al receptor.

Receptor: el indicador de RF está encendido

Suba el volumen. Aumente la ganancia del transmisor. Compruebe las conexiones entre el receptor y el ampliﬁcador o mezclador.

Receptor: el indicador de RF está apagado Transmisor: el LED está encendido

No coloque el receptor cerca de objetos metálicos. Compruebe que no hay obstáculos entre el transmisor y el receptor, es decir,

que hay "línea directa". Coloque el

transmisor más cerca del receptor. Asegúrese de que el transmisor y el receptor estén en la misma frecuencia.

Transmisor: se ilumina el indicador de estado de las baterías

Sustituya las baterías.

El audio está distorsionado o viene con ruido

Receptor: se ilumina el indicador de RF

Elimine la posible fuente de interferencia: reproductores de CD, ordenadores, generadores de efectos digitales, etc.

Aumento de la distorsión

Transmisor: se ilumina el indicador de estado de las baterías

Sustituya las baterías

Hay una gran diferencia de nivel cuando la misma fuente de audio se conecta por cable o cuando se utilizan otras guitarras o micrófonos.

Ajuste la ganancia en el transmisor o el nivel de audio en el receptor.

Page 52

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

ESPECIFICACIONES TÉCNICAS:

SYSTEM

Range under typical ambient conditions: 50 m

RECEIVER

Max. audio output level(ref. +/- 30 kHz, 1 kHz):

XLR connector (600 Ω ): -12 dBV

6.3-mm jack connector (3000 Ω ): -18 dBV Output impedance: XLR connector: 200 ohms

6.3-mm jack connector: 1 kohms XLR connector: balanced Pin 1: ground Pin 2: (+) Pin 3: (-) Sensitivity (in reference to middle audio frequency):

<-92 dB

Image rejection: 90 dB Dimensions (W x H x D): 235 x 118 x 44 mm Weight: 400 g Power supply: 12 - 18 V, 400 mA, external power

adapter

BELT PACK TRANSMITTER

Max. audio input level: 0 dBV / +20 dBV

RF transmission power: 10 mW

HANDHELD MICROPHONE TRANSMITTER

Max. audio input level: 0 dBV

RF transmission power: 10 mW

Page 53

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

Nr.

1 863,100 X

2 863,900

3 864,500

4 864,900

5 863,200

6 863,300

7 863,400

8 863,500

9 863,600

10 863,700 X

11 863,800

12 864,000

13 864,100 X

14 864,200

15 864,300

16 864,400

LDWSECO16 / LDWS1616 / Roadman / Roadboy Lista de frecuencias para emplear hasta tres micrófonos inalámbricos de forma simultánea y sin intermodulación.

Frequency MHz Simultaneous

ESPECIFICACIONES TÉCNICAS:

Page 54

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

ACCESORIOS OPCIONALES:

LDWS100GC: Cable de guitarra de jack de 6,3 mm mono a Mini XLR

LDWS100MH1: Auriculares de color negro

LDWSECO1BP: Petaca

LDWS100ML: Micrófono Lavalier

LDWSECO1MD: Micrófono de mano dinámico

Page 55

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

GARANTÍA LIMITADA

Esta garantía limitada se aplica a los productos de la marca Adam Hall, LD Systems, Defender, Palmer y Eminence.

No afecta a los derechos de garantía legal que asume el vendedor. De hecho, le concede al usuario derechos adicionales ante Adam Hall, independientes de la garantía legal.

Adam Hall garantiza que el producto que ha adquirido de Adam Hall o de cualquier distribuidor autorizado de Adam Hall estará exento de defectos de material y mano de obra, en condiciones normales de uso, durante un período de 2 o 5 años a partir de la fecha de compra.

La garantía limitada entra en vigor el día de la fecha de compra. Para tener derecho a esta garantía será necesario presentar un justiﬁcante de compra válido en el que ﬁgure la fecha de compra del producto, por ejemplo, la factura o el albarán de entrega. Si el producto que ha adquirido necesitara una reparación durante la vigencia de la garantía limitada, tendrá derecho a obtener los servicios de garantía conforme a los términos y condiciones establecidos en este documento.

Esta garantía limitada se aplica únicamente al comprador original de este producto de Adam Hall y no se puede transferir a terceras personas a las que el comprador haya cedido la propiedad del producto. Durante el periodo de garantía limitada, Adam Hall se compromete a reparar o sustituir las piezas defectuosas del producto. Todas las piezas o componentes retirados durante la reparación pasarán a ser propiedad de Adam Hall.

En el caso poco probable de que se produzca un fallo recurrente en el producto adquirido, Adam Hall, a su entera discreción, podrá optar por sustituir dicho producto por otro de similares características.

Adam Hall no garantiza el funcionamiento ininterrumpido y sin fallos de este producto. Adam Hall no se hace responsable de los posibles daños ocasionados por no seguir las instrucciones de uso suministradas con el producto Adam Hall.

Esta garantía limitada no se aplica:

- en caso de desgaste normal de los consumibles (baterías, etc.)

- a los productos cuyo número de serie ha sido borrado, o que han quedado dañados y defectuosos debido a un accidente

- en caso de defectos ocasionados por una incorrecta utilización o manipulación, o cualquier otra causa ajena

- en caso de utilización del producto no conforme con los parámetros establecidos en la documentación facilitada con el producto

- en caso de utilización de piezas de repuesto no fabricadas o vendidas por Adam Hall

- si el producto ha sido modiﬁcado o reparado por personal no autorizado por Adam Hall

Estos términos y condiciones constituyen el acuerdo de garantía íntegro y exclusivo entre usted y Adam Hall en relación con el producto Adam Hall que acaba de adquirir.

DECLARACIÓN DEL FABRICANTE:

Page 56

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

LIMITACIÓN DE RESPONSABILIDAD

Si su producto Adam Hall no funciona de acuerdo con las garantías mencionadas arriba, tendrá derecho exclusivamente a la reparación o sustitución del mismo. La responsabilidad máxima de Adam Hall en virtud de los términos de esta garantía está limitada al menor importe que resulte del precio de compra del producto, del coste de la reparación o la sustitución de las piezas que han dejado de funcionar en condiciones normales de uso.

Adam Hall no será responsable de cualquier daño causado por el producto o por el mal funcionamiento del producto, incluidas la pérdida de ganancias, la pérdida de ahorros o cualquier consecuencia derivada de dichas pérdidas. Adam Hall no se hará responsable de ninguna reclamación presentada por un tercero o por el comprador inicial en nombre de un tercero.

Esta limitación de responsabilidad se aplicará con independencia de que se solicite una indemnización por daños y perjuicios, o se presenten reclamaciones por negligencia, contractuales o de cualquier otra índole, y no podrá ser derogada o modiﬁcada. Esta limitación de responsabilidad será efectiva incluso en el caso de que el comprador hubiese avisado previamente a Adam Hall o a alguno de sus representantes de la posibilidad de reclamar daños y perjuicios. No obstante, esta limitación de responsabilidad no tendrá efecto en caso de reclamación por daños personales.

Esta garantía limitada le otorga derechos legales especíﬁcos. Puede que posea derechos adicionales conforme a la legislación del país o Estado en el que se encuentre. Le recomendamos que consulte la legislación vigente en su país o Estado para conocer el alcance de sus derechos.

APLICACIÓN DE LA GARANTÍA

Para solicitar asistencia técnica en relación con el producto en garantía, póngase en contacto con Adam Hall o con el distribuidor autorizado donde adquirió el producto.

DECLARACIÓN CE DE CONFORMIDAD

Estos dispositivos cumplen con los requisitos esenciales y otras disposiciones pertinentes de las Directivas 2004/108/EC (EMC) y 2006/95/EC (LVD). Para más información, consulte www.adamhall.com.

ELIMINACIÓN CORRECTA DE ESTE PRODUCTO (DESECHOS ELÉCTRICOS)

(Aplicable en la Unión Europea y en los países europeos que dispongan de un sistema de recogida selectiva)

El símbolo que aparece sobre el producto o en la documentación adjunta indica que, al ﬁnal de su vida útil, no deberá desecharse con los demás residuos domésticos. Para evitar posibles efectos negativos en el medio ambiente y en la salud humana debidos al vertido incontrolado de desechos, no mezcle este producto con los demás residuos. La recogida selectiva ayuda a su posterior reciclaje y fomenta la reutilización sostenible de los componentes de este equipo. Si usted es un particular, deberá ponerse en contacto con el distribuidor donde adquirió este producto, o con el ayuntamiento, para informarse sobre el reciclaje adecuado de este equipo. Si usted es una empresa, deberá ponerse en contacto con su proveedor e informarse sobre los términos y condiciones de su contrato de compra-venta. Este producto no debe mezclarse con otros residuos industriales.

DECLARACIÓN DEL FABRICANTE:

Page 57

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

DECLARACIÓN SOBRE WEEE

Este producto LD-Systems se ha desarrollado y fabricado con materiales y componentes de alta calidad que se pueden reciclar o reutilizar. Este símbolo indica que los equipos eléctricos y electrónicos deben separarse del resto de residuos comunes al ﬁnal de su vida útil. Para desechar este producto, llévelo al punto de recogida municipal o al centro de reciclaje especíﬁco para este tipo de equipos. De este modo, contribuirá a proteger el medioambiente.

PILAS Y ACUMULADORES

Las pilas suministradas o las pilas recargables se pueden reciclar. Para desecharlas, deposítelas en un contenedor especial o entréguelas a su proveedor especializado. Para proteger el medioambiente, deseche sólo pilas gastadas.

Adam Hall GmbH. Todos los derechos reservados. Los datos técnicos y las características funcionales del producto están sujetos a modiﬁcaciones. Se prohíbe la fotocopia, traducción y cualquier otra forma de reproducción parcial o total de este manual de usuario.

DECLARACIÓN DEL FABRICANTE:

Page 58

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Dziękujemy za wybór LD Systems!

Zaprojektowaliśmy ten produkt tak, aby działał sprawnie przez wiele lat. LD-Systems gwarantuje wysoką jakość produktów swoją marką i wieloma latami doświadczenia jako producent.

Prosimy abyś zapoznał się dokładnie z niniejszą instrukcją, ponieważ chcemy abyś szybko mógł cieszyć się w pełni swoim nowym produktem LD Systems.

Więcej informacji na temat LD Systems znajdziesz na naszej stronie internetowej: WWW.LD-SYSTEMS.COM

Page 59

A F

dBV

-3

-5

ASC SYSTEM

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

LD WSECO16

SYSTEM BEZPRZEWODOWY UHF

itte

Page 60

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

1. Przeczytaj uważnie dołączone informacje na temat bezpieczeństwa i następujące po nich wskazówki.

2. Zachowaj pełną dokumentację produktu.

3. Używaj urządzenia zgodnie z jego przeznaczeniem.

4. Przestrzegaj przepisów dotyczących zarządzania odpadami. Posegreguj elementy opakowania na części z tworzywa sztucznego i tektury przed ich przekazaniem do utylizacji.

5. Przekaż urządzenie wykwaliﬁkowanym pracownikom serwisu, jeżeli zostało uszkodzone, narażone na kontakt z deszczem lub płynami, lub gdy nie działa prawidłowo.

6. Nie przechowuj urządzenia w pobliżu źródeł ciepła takich jak piece, kaloryfery i inne urządzenia (w tym wzmacniacze). Zawsze dbaj o zachowanie odległości między urządzeniem, a wzmacniaczami, ścianami, skrzyniami itd. aby zapobiec przegrzaniu.

7. Po podłączeniu upewnij się, że wszystkie połączenia są wykonane prawidłowo, aby uniknąć jakiegokolwiek rodzaju wypadku lub szkody. Nigdy nie używaj wadliwego okablowania.

8. Używaj wyłącznie zatwierdzonych i stabilnych statywów, zaczepów, półek, stołów itp. przy instalacji. Po montażu sprawdź stabilność konstrukcji.

9. Występowanie zakłóceń w systemach bezprzewodowych Równoczesne używanie kilku mikrofonów bezprzewodowych (jeżeli są niezbyt oddalone od siebie) może prowadzić do pojawienia się zakłóceń w sygnale mikrofonowym, które mogą być słyszalne w zestawie PA.

UWAGA:

Aby zmniejszyć zagrożenie porażeniem elektrycznym, nie zdejmuj pokrywy (lub tylnej części obudowy). Brak elementów serwisowalnych przez użytkownika wewnątrz. Przekaż obsługę serwisową wykwaliﬁkowanym fachowcom.

Symbol błyskawicy wewnątrz trójkąta równobocznego ostrzega użytkownika o nieizolowanych częściach

pod niebezpiecznym napięciem wewnątrz obudowy produktu, które w znaczący sposób zwiększają zagrożenie dla zdrowia i życia osób.

Znak wykrzyknika wewnątrz trójkąta równobocznego zwraca uwagę użytkownika na ważne wskazówki odnośnie obsługi lub konserwacji (serwisu) umieszczone w instrukcjach i opisach dostarczonych wraz z produktem.

OSTRZEŻENIE! WYSOKI POZIOM GŁOŚNOŚCI!

Opisywany system transmisyjny jest przeznaczony do zastosowań profesjonalnych. Dlatego też komercyjne użytkowanie tego sprzętu podlega zasadom i przepisom bezpieczeństwa właściwym dla danego sektora działalności, w tym regulacjom określonym przez towarzystwa ubezpieczeniowe. Firma Adam Hall, jako wytwórca, jest zobowiązany do formalnego poinformowania o istnieniu potencjalnych zagrożeń zdrowia.

System może być źródłem fali dźwiękowej o ciśnieniu akustycznym rzędu 80dB. Zgodnie z obowiązującymi przepisami, ucho ludzkie może być narażone w czasie dnia roboczego na działanie dźwięków o poziomie 85dB. Poziom ten, na podstawie ekspertyz technicznych specjalistów od medycyny pracy, został przyjęty jako podstawa klasyﬁkacji hałasu. Wyższy poziom dźwięku lub dłuższy czas narażenia mogą spowodować uszkodzenie słuchu. Przy wyższych poziomach ciśnienia akustycznego czas narażenia powinien być skrócony, aby zapobiec uszkodzeniu słuchu. Poniżej opisano kilka objawów mogących wskazywać na to, że byłeś zbyt długo narażony na działanie dźwięków o zbyt wysokim poziomie ciśnienia akustycznego: – Słyszysz dzwonienie lub gwizd w uszach, – Odnosisz wrażenie, że nie słyszysz wysokich tonów.

ŚRODKI BEZPIECZEŃSTWA:

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

Page 61

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

KOMPONENTY SYSTEMU:

dBV

-3

-5

ASC SYSTEM

tter

Wszystkie zestawy zawierają następujące elementy systemowe:

Odbiornik

Baterie

Kabel audio zakończony obustronnie wtykami mono typu

jack 6,3mm

Zasilacz sieciowy

Ręczny mikrofon dynamiczny

Zestaw słuchawkowy

Nadajnik Belt Pack

Dodatkowo, wzależności od zestawu, zawarte są następujące elementy dodat-

kowe:

LDWSECOBPH Zestaw ECO znadajnikiem Belt Pack izestawem słuchawkowym

LDWSECOHHD Zestaw ECO zręcznym mikro- fonem dynamicznym

Page 62

ODBIORNIK DYSPONUJE FUNKCJĄ TONU PILOTUJĄCEGO

Ton pilotujący zapobiega powstawaniu zakłóceń powodowanych przez sygnały RF, emitowane przez inne urządzenia. Nadajnik, wraz z przekazywanym sygnałem, przesyła niesłyszalny sygnał zwany tonem pilotującym. Odbiornik wyszukuje i ocenia ton pilotujący, będąc tym samym zdolnym do identyﬁkacji sygnału przypisanego nadajnika i wyciszenia innych sygnałów.

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

WŁĄCZNIK/WYŁĄCZNIK GŁÓWNY

Wciśnij i przytrzymaj przez 1sekundę, aby włączyć lub wyłączyć urządzenie.

5-SEGMENTOWY WSKAŹNIK POZIOMU SYGNAŁU AUDIO

WSKAŹNIK LED KANAŁU ANTENYA

WSKAŹNIK LED KANAŁU ANTENYB

WYŚWIETLACZ NUMERU KANAŁU

PRZYCISK PRZEŁĄCZENIA KANAŁU NA NIŻSZY

PRZYCISK PRZEŁĄCZENIA KANAŁU NA WYŻSZY

OKIENKO PODCZERWIENI

PRZYCISK SYNCHRONIZACJI KANAŁU

Przytrzymaj nadajnik przed odbiornikiem wtaki sposób, aby porty podczerwieni znalazły się naprzeciwko siebie. Wciśnij przycisk, aby zakończyć synchronizację.

PRZYCISK KONTROLI POZIOMU WYJŚCIOWEGO SYGNAŁU AUDIO

Obrót wprawo zwiększa głośność, awlewo ją zmniejsza.

ANTENY

GNIAZDO PODŁĄCZANIA ZASILACZA DC

WYJŚCIE KABLA NIESYMETRYCZNEGO JACK 6,3MM

WYJŚCIE KABLA SYMETRYCZNEGO XLR

ODBIORNIK LD WSECO16:

VO LU M E

UHF PLL ANTEN N A DIV ER S ITY W IR E LES S REC EIVER

dBV

-3

-5

ASC

YSTEM

1 2 3 4

7 8

STRONA PRZEDNIA:

STRONA TYLNA:

Page 63

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

GŁÓWKA MIKROFONU

WSKAŹNIK STANU ZASILANIA/BATERII

Kiedy poziom naładowania baterii jest niski, zapala się czerwona dioda LED. Zielona dioda LED zapala się, gdy urządzenie jest włączone, a poziom naładowania baterii jest dobry.

PRZEŁĄCZNIK ZASILANIA

POKRYWA BATERII

OKIENKO PODCZERWIENI

NADAJNIK RĘCZNY:

YMIANA BATERII

Czas użytkowania baterii (alkalicznej) wynosi około 8godzin. Wymienić baterię, gdy czerwona dioda LED zacznie migać.

Page 64

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

ANTENA

WSKAŹNIK STANU BATERII

Kiedy poziom naładowania baterii jest niski, zapala się czerwona dioda LED. Zielona dioda LED zapala się, gdy urządzenie jest włączone, a poziom naładowania baterii jest dobry.

WEJŚCIE MINI-XLR

PRZEŁĄCZNIK WZMACNIANIA I WYCISZANIA SYGNAŁU

Dostępne są trzy ustawienia wzmocnienia Mikrofonowe: mikrofon 0dB Gitara z przetwornikami pasywnymi

-10dB Gitara z przetwornikami aktywnymi

WŁĄCZNIK/WYŁĄCZNIK/WYCISZENIE

Środkowe położenie powoduje wyciszenie.

OKIENKO PODCZERWIENI

NADAJNIK TYPU BELT PACK:

tter

NOSZENIE NADAJNIKA BELT PACK

Przymocować nadajnik do paska od spodni 1 lub paska od gitary 2. Nadajnik trzyma się najlepiej, jeśli zostanie maksymalnie nasadzony, jak wwersji 1, aby zaczep całkowicie obejmował pas.

WYMIANA BATERII

2baterie alkaliczne starczają zreguły na maksymalnie 8godzin. Gdy zaświeci się wskaźnik LED stanu baterii, należy je niezwłocznie wymienić.

3 4 5

Page 65

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

PORADY WCELU POPRAWIENIA OSIĄGÓW:

•Skierować nadajnik bezpośrednio na odbiornik („kontakt wizualny” obu urządzeń).

•Nie stawiać odbiornika blisko metalowych przedmiotów/powierzchni ani urządzeń cyfrowych (odtwarzacz CD,

komputer itd.).

•Ustawić odbiornik wtaki sposób, aby nie stał bezpośrednio przed ścianą iznajdował się co najmniej 1m nad

podłogą.

•Telefony komórkowe, dwukierunkowe urządzenia radiowe itp. mogą zakłócić połączenie radiowe pomiędzy

nadajnikiem aodbiornikiem inie powinny być używane wpobliżu urządzenia nadawczego.

ROZWIĄZANIA PROBLEMÓW

PROBLEM WSKAZANIE ROZWIĄZANIE

Brak dźwięku lub dźwięk zbyt cichy

Nadajnik: wskaźnik „On/Off”

nie świeci.

Upewnić się, że urządzenie jest prawidłowo podłączone.

Wskaźnik zasilania siecio-

wego „Power” nie świeci.

Upewnić się, że zasilacz sieciowy jest prawidłowo podłączony do odbiornika.

Odbiornik: wskaźnik HF świeci.

Zwiększyć głośność. Zwiększyć wartość wzmocnienia wnadajniku. Sprawdzić połączenia kablowe pomiędzy odbiornikiem awzmacniaczem bądź mikserem.

Wskaźnik HF odbiornika nie świeci. Nadajnik: wskaźnik świeci.

Nie ustawiać odbiornika wpobliżu metalowych przedmiotów. Sprawdzić, czy tor nadawania pomiędzy nadajnikiem aodbi-

ornikiem jest wolny („kontakt wizualny”). Postawić nadajnik

bliżej odbiornika. Upewnić się, że nadajnik iodbiornik pracują na tej samej częstotliwości.

Nadajnik: wskaźnik stanu baterii świeci.

Wymienić baterie.

Zniekształcenia lub niepożądane szumy towarzyszące

Odbiornik: wskaźnik RF świeci.

Usunąć możliwe źródła zakłóceń typu: odtwarzacz CD, komputer, cyfrowe źródła sygnałów itd.

Nasilające się zniekształcenia

Nadajnik: wskaźnik stanu baterii świeci.

Wymienić baterie.

Wyraźna różnica poziomów wstosunku do pracy przy podłączeniu tego samego źródła zapomocą kabla bądź zastosowaniu innych gitar lub mikrofonów.

Ustawić odpowiednio wartość wzmocnienia wnadajniku oraz głośność wodbiorniku.

Page 66

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

SPECYFIKACJA:

SYSTEM

Range under typical ambient conditions: 50 m

RECEIVER

Max. audio output level(ref. +/- 30 kHz, 1 kHz):

XLR connector (600 Ω ): -12 dBV

6.3-mm jack connector (3000 Ω ): -18 dBV Output impedance: XLR connector: 200 ohms

6.3-mm jack connector: 1 kohms XLR connector: balanced Pin 1: ground Pin 2: (+) Pin 3: (-) Sensitivity (in reference to middle audio frequency):

<-92 dB

Image rejection: 90 dB Dimensions (W x H x D): 235 x 118 x 44 mm Weight: 400 g Power supply: 12 - 18 V, 400 mA, external power

adapter

BELT PACK TRANSMITTER

Max. audio input level: 0 dBV / +20 dBV

RF transmission power: 10 mW

HANDHELD MICROPHONE TRANSMITTER

Max. audio input level: 0 dBV

Dimensions: 250 mm (L), 53 mm (diameter) Weight: 270 g Power supply: 2 type "AA" (mignon cell) alkaline batteries or corresponding rechargeable batteries Battery life: 10 hours (alkaline batteries)

RF transmission power: 10 mW

AVAILABLE FIXED FREQUENCIES

ECO1: 793.150 MHz | 797.050 MHz | 800.650 MHz |

802.300 MHz | 813.150 MHz

ECO2: 863.100 MHz | 863.900 MHz | 864.500 MHz |

864.900 MHz

Page 67

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

Nr.

1 863,100 X

2 863,900

3 864,500

4 864,900

5 863,200

6 863,300

7 863,400

8 863,500

9 863,600

10 863,700 X

11 863,800

12 864,000

13 864,100 X

14 864,200

15 864,300

16 864,400

LDWSECO16 / LDWS1616 / Roadman / Roadboy Lista częstotliwości umożliwiających korzystanie równocześnie nawet z trzech mikrofonów bezprzewodowych bez intermodulacji.

Frequency MHz Simultaneous

SPECYFIKACJA:

Page 68

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

OPCJONALNE AKCESORIA:

LDWS100GC – kabel gitarowy zwtykiem mono typu jack 6,3mm iwtykiem mini XLR

LDWS100MH1 – zestaw słuchawkowy czarny

LDWSECO1BP – nadajnik Belt Pack

LDWS100ML – mikrofon osobisty

LDWSECO1MD – ręczny mikrofon dynamiczny

Page 69

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

OGRANICZONA GWARANCJA

Ta Ograniczona Gwarancja dotyczy produktów marek Adam Hall, LD Systems, Defender, Palmer oraz Eminence.

Niniejsza gwarancja nie wpływa na prawa gwarancyjne wynikające z przepisów lokalnych. Jest to dodatkowa, niezależna gwarancja ze strony firmy Adam Hall.

Adam Hall gwarantuje, że zakupiony produkt Adam Hall zakupiony od firmy Adam Hall lub autoryzowanego przedstawiciela Adam Hall, pozostanie wolny od wad w materiałach i wykonaniu, przy normalnym użytkowaniu przez okres 2 lub 3 lat od daty zakupu.

Okres gwarancyjny rozpoczyna się z dniem zakupu. Aby móc skorzystać z serwisu gwarancyjnego, kupujący zobowiązany jest do przedstawienia dowodu zakupu opatrzonego datą. Dokumenty takie jak paragon, faktura lub list przewozowy mogą być dowodem daty zakupu. Jeśli produkt wymienionych powyżej marek wymaga naprawy w czasie trwania okresu gwarancyjnego, nabywcy przysługują gwarancyjne usługi serwisowe zgodne z warunkami przedstawionymi w tym dokumencie.

Niniejsza gwarancja obejmuje wyłącznie oryginalnego nabywcę produktu marki Adam Hall i nie można jej przenieść na inną osobę, która przejmie własność produktu od oryginalnego nabywcy. Podczas okresu gwarancyjnego, Adam Hall zobowiązuje się do naprawy lub wymiany wadliwych komponentów produktu. Wszystkie części i elementy wymontowane z urządzenia podczas działań serwisowych stają się własnością Adam Hall.

W mało prawdopodobnym przypadku powtarzania się wady produktu Adam Hall, Adam Hall może zdecydować o dostarczeniu urządzenia zamiennego wybranego przez Adam Hall, które charakteryzuje się co najmniej takimi samymi parametrami jak reklamowany produkt.

Adam Hall nie gwarantuje, że eksploatacja produktu będzie przebiegać bezbłędnie lub nieprzerwanie. Adam Hall nie ponosi odpowiedzialności za uszkodzenia wynikające z niezastosowania się użytkownika do instrukcji dołączonej do produktu Adam Hall.

Ta Ograniczona Gwarancja nie dotyczy,

- części podlegających normalnemu zużyciu (np. akumulator)

- produktów, których numer seryjny został usunięty, uszkodzony lub pozbawiony czytelnościw wyniku wypadku

- przypadków nieprawidłowego użycia, celowego uszkodzenia lub powodów zewnętrznych

- przekroczenia dopuszczalnych parametrów pracy określonych w dokumentacji dostarczonej z produktem

- użycia części zamiennych nie pochodzących od Adam Hall

- przez modyfikację lub serwis nieprzeprowadzony przez Adam Hall

Te warunki określają kompletną i wyłączną umowę gwarancyjną między Nabywcą i firmą Adam Hall odnośnie zakupionego produktu markowego Adam Hall.

DEKLARACJA ZGODNOŚCI WE:

Page 70

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

OGRANICZENIE ODPOWIEDZIALNOŚCI

Jeśli Twój produkt Adam Hall nie działa prawidłowo, wskazanym i wyłącznym rozwiązaniem jest naprawa lub wymiana. Maksymalna odpowiedzialność firmy Adam Hall w związku z niniejszą gwarancją ogranicza się maksymalnie do kwoty równej cenie zakupu produktu lub kosztom naprawy lub wymiany komponentów sprzętowych, które uległy uszkodzeniu lub nie działają prawidłowo podczas normalnego użytkowania. Adam Hall nie odpowiada za jakiekolwiek szkody spowodowane przez produkt lub awarię produktu, włącznie z utratą zysków lub oszczędności, szczególnych, przypadkowych lub powiązanych szkód. Adam Hall nie ponosi odpowiedzialności za zobowiązania użytkownika wobec stron trzecich lub zobowiązania stron trzecich wobec użytkownika. Ograniczenie odpowiedzialności ma zastosowanie w przypadku, gdy występują roszczenia odszkodowawcze lub składane są reklamacje na podstawie niniejszej gwarancji lub jako roszczenie z tytułu czynu niedozwolonego (włączając w to zaniedbanie oraz ścisłą odpowiedzialność za produkt), roszczenie z umowy lub jakiekolwiek inne roszczenie. Żadna osoba nie może uchylić lub zmienić tych ograniczeń odpowiedzialności. Niniejsze ograniczenie odpowiedzialności pozostaje w mocy nawet jeśli nabywca poinformował firmę Adam Hall lub jej autoryzowanego przedstawiciela o możliwości wystąpienia takich szkód. Te ograniczenia odpowiedzialności nie dotyczą roszczeń wynikających z wystąpienia obrażeń u osób.

Niniejsza Gwarancja daje Ci pewne specyficzne prawa. Mogą przysługiwać Ci również inne prawa, które różnią się między sobą zależnie od państwa nadania. Radzimy zapoznanie się z prawem właściwym krajowi zamieszkania, w celu uzyskania kompletnej wiedzy na temat przysługujących praw.

ŻĄDANIE OBSŁUGI GWARANCYJNEJ

Aby uzyskać obsługę gwarancyjną swojego produktu, skontaktuj się z firmą Adam Hall lub jej autoryzowanym przedstawicielem od którego kupiłeś produkt.

DEKLARACJA ZGODNOŚCI WE

Urządzenia te odpowiadają podstawowym wymogom i innym wytycznym dyrektyw 2004/108/EC (EMC) i 2006/95/EC (LVD). Więcej informacji na stronie: www.adamhall.com.

PRAWIDŁOWE SKŁADOWANIE TEGO PRODUKTU (ODPADY ELEKTRONICZNEI)

(Informacje mają zastosowanie w krajach członkowskich UE i innych krajach europejskich, w których obowiązuje segregacja odpadów)

Ten znak na produkcie lub dołączonej dokumentacji oznacza, że nie należy go wyrzucać wraz z domowymi odpadkami po wycofaniu z użycia. Aby zapobiec możliwym szkodom dla środowiska i ludzkiego zdrowia spowodowanym niekontrolowanym składowaniem odpadów, prosimy o oddzielenie tego produktu od innych odpadów i odpowiedzialne poddanie go recyklingowi w celu promowania ciągłego odzyskiwania zasobów materiałowych.

Użytkownicy domowi powinni skontaktować się ze sprzedawcą lub lokalnym urzędem, aby uzyskać informacje na temat przyjaznej środowisku zbiórki odpadów elektronicznych.

Użytkownicy biznesowi powinni skontaktować się ze swoim dostawcą i sprawdzić warunki kontraktu nabycia. Tego produktu nie należy mieszać z innymi odpadami komercyjnymi przy składowaniu.

Page 71

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

DEKLARACJA-WEEE

Twój produkt LD Systems został zaprojektowany i wykonany z wysokiej jakości materiałów i komponentów, które można poddać recyklingowi i/lub użyć ponownie. Ten symbol oznacza, że sprzęt elektryczny i elektroniczny należy składować osobno od normalnych odpadów po zakończeniu użytkowania. Prosimy, przekaż ten produkt do lokalnego punktu zbiórki lub centrum recyklingowego przeznaczonego dla tego typu sprzętu. W ten sposób przyczynisz się do ochrony środowiska, w którym żyjemy.

BATERIE I AKUMULATORY

Dołączone baterie lub akumulatory można poddać recyklingowi. Prosimy, składuj je jako specjalne odpady lub zwróć do punktu nabycia. W celu ochrony środowiska wyrzucaj wyłącznie zużyte baterie.

Adam Hall GmbH, wszystkie prawa zastrzeżone. Dane techniczne i funkcjonalne produktu mogą podlegać modyfikacjom. Kopiowanie, tłumaczenie i pozostałe formy reprodukcji fragmentów lub całości tej instrukcji obsługi są zabronione.

DEKLARACJA ZGODNOŚCI WE:

Page 72

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Acquistando un prodotto LD Systems avete fatto la scelta giusta!

Quest’apparecchio è stato sviluppato e prodotto secondo elevati standard qualitativi che garantiscono un funzionamento regolare per molti anni. Per questo motivo LD Systems, con il suo nome e la pluriennale esperienza, rappresenta un’azienda produttrice di prodotti audio di qualità.

Leggete attentamente questo manuale d’uso per utilizzare al meglio il vostro nuovo ampliﬁcatore LD Systems.

Per ulteriori informazioni sui prodotti LD Systems consultate il nostro sito internet WWW.LD-SYSTEMS.COM

Page 73

A F

dBV

-3

-5

ASC SYSTEM

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

LD WSECO16

SISTEMA WIRELESS UHF DIVERSITY

itte

Page 74

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

1. Attenersi alle avvertenze di sicurezza e leggere attentamente il presente manuale.

2. Conservare in un luogo sicuro tutte le avvertenze e le indicazioni.

3. Utilizzare l'apparecchio solo nei modi previsti dal manuale.

4. Rispettare le leggi in vigore nel paese di installazione sullo smaltimento. Separare la plastica dalla carta e dal cartone per lo smaltimento.

5. Se l'apparecchio non funziona più correttamente, è stato esposto a liquidi o è stato in qualche modo danneggiato, rivolgersi esclusivamente a personale autorizzato per le dovute riparazioni.

6. Tenere l'apparecchio lontano da fonti di calore come stufe, termosifoni o altro (anche amplicatori). Controllare che l'apparecchio sia sempre posizionato in modo tale che si possa raffreddare e che non si surriscaldi.

7. Controllare tutte le linee alle quali l'apparecchio è collegato per evitare danni o incidenti. 8 Utilizzare esclusivamente supporti stabili e adeguati per ssare l'apparecchio. Vericare che l'apparecchio sia

installato in modo stabile e non possa cadere.

ATTENZIONE:

Non togliere mai il coperchio di protezione: pericolo di scosse elettriche.

All'interno dell'apparecchio non ci sono parti che possono essere controllate o riparate dall'utente.

Per la riparazione rivolgersi esclusivamente a personale qualiﬁcato.

Questo simbolo avverte del pericolo dovuto alla presenza di una tensione pericolosa non isolata all'interno dell'apparecchio che può causare scosse pericolose.

Questo simbolo indica avvertenze e istruzioni d'uso importanti.

Attenzione! Volume alto!

Questi sistemi di trasmissione vengono utilizzati dall'utente per scopi professionali. Pertanto l'uso per scopi commerciali è soggetto alle norme e ai regolamenti delle associazioni di categoria competenti. Adam Hall, in qualità di

produttore, è perciò obbligato a segnalare espressamente la presenza di possibili rischi per la salute.

Questi altoparlanti possono generare elevate pressioni sonore. 85db è la pressione sonora massima che per legge

può essere esercitata sull'udito umano in una giornata lavorativa. Questo valore è stato stabilito in base a quanto rilevato nel campo della medicina del lavoro. Suoni di maggiore intensità o più prolungati possono provocare danni all'apparato uditivo. Nel caso di volumi più elevati sarà necessario diminuire il tempo di esposizione per evitare eventuali danni all'udito. Alcuni campanelli di allarme che indicano una prolungata esposizione a suoni troppo forti

sono:

- La presenza di suoni o schi all'interno dell'orecchio!

- La sensazione di non sentire più i suoni ad alta frequenza!

AVVERTENZE:

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

Page 75

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

dBV

-3

-5

ASC SYSTEM

tter

SYSTEM COMPONENTS:

Tutti i set comprendono i seguenti componenti:

Ricevitore

Batterie

Cavo audio jack 6,3 mm mono - jack 6,3 mm mono

Alimentatore

Microfono a mano dinamico

Cufﬁe

Belt pack

A seconda del set scelto possono essere compresi anche i seguenti accessori:

LDWSECO16BPH Set ECO con belt pack e cufﬁe

LDWSECO16HHD Set ECO con microfono a mano

dinamico

Page 76

IL RICEVITORE DISPONE DELLA FUNZIONE TONO PILOTA

Il tono pilota permette di proteggere il microfono dalle interferenze provocate dai segnali RF provenienti da altre unità. Il trasmettitore aggiunge al segnale trasmesso un segnale non percepito conosciuto come tono pilota. Il ricevitore riceve e analizza il tono pilota identiﬁcando così il segnale del trasmettitore corrispondente ed escludendo tutti gli altri segnali.

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

INTERRUTTORE ON/OFF

Tenere premuto per 1 secondo per accendere e spegnere il microfono.

INDICATORE DI LIVELLO AUDIO A 5 SEGMENTI

LED INDICATORE ANTENNA CANALE A

LED INDICATORE ANTENNA CANALE B

DISPLAY DEL NUMERO DI CANALE

PULSANTE CANALE SUCCESSIVO

PULSANTE CANALE PRECEDENTE

FINESTRA IR

PULSANTE SINCRONIZZAZIONE CANALE

Posizionare il trasmettitore di fronte al ricevitore facendo attenzione che le due porte ad infrarossi siano in contatto visivo. Premere questo pulsante per completare la sincronizzazione.

MANOPOLA DI CONTROLLO DEL LIVELLO AUDIO IN USCITA

Ruotare verso destra per aumentare il volume e verso sinistra per diminuirlo.

ANTENNE

PRESA ALIMENTATORE DC

USCITA JACK DA 6,3 MM SBILANCIATA

USCITA XLR BILANCIATA

RICEVITORE LD WSECO16:

VO LU M E

UHF PLL ANTEN N A DIV ER S ITY W IR E LES S REC EIVER

dBV

-3

-5

ASC

YSTEM

1 2 3 4

7 8

PANELLO FRONTALE:

PANNELLO POSTERIORE:

Page 77

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

GRIGLIA DELLA TESTA DEL MICROFONO

SPIA DI STATO BATTERIA / ALIMENTAZIONE

Il led rosso si accende quando la batteria è scarica, il led verde si accede quando il dispositivo è accesso e la batteria è carica.

INTERRUTTORE GENERALE

COPERCHIO BATTERIA

FINESTRA IR

TRASMETTITORE A MANO:

CHANGING BATTERIES

The operating time of the batteries (alkaline) is approx. 8 hours. Change the batteries as soon as the red LED blinks.

Page 78

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

ANTENNA

SPIA DI STATO BATTERIA

Il led rosso si accende quando la batteria è scarica, il led verde si accede quando il dispositivo è accesso e la batteria è carica.

INGRESSO MINI XLR

INTERRUTTORE DI REGOLAZIONE DEL GUADAGNO E MUTE

Sono disponibili tre diverse impostazioni del guadagno. Mic: microfono 0 dB: chitarra con pick-up passivo

- 10 dB: chitarra con pick-up attivi

INTERRUTTORE ON/OFF/MUTE

Posizione centrale per attivare la funzione mute.

FINESTRA IR

TRASMETTITORE BELT PACK:

tter

COME INDOSSARE IL TRASMETTITORE BELT PACK

Fissare il trasmettitore ad una cintura 1 o alla tracolla della chitarra 2. Per una migliore stabilità del trasmettitore è preferibile ﬁssarlo come mostrato nella ﬁgura

inﬁlandolo completamente cosicché la cintura risulti

stretta dalla clip.

SOSTITUZIONE DELLE BATTERIE

La durata media di 2 batterie alcaline è di circa 8 ore. Quando il led della spia di stato delle batterie si accendere procedere immediatamente alla sostituzione delle stesse.

3 4 5

Page 79

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

CONSIGLI PER UN MIGLIORE FUNZIONAMENTO:

•Orientare il trasmettitore verso il ricevitore afnché ci sia "contatto visivo" tra i dispositivi.

•Non posizionare il ricevitore vicino a oggetti/superci metalliche o vicino ad apparecchi digitali (lettori CD,

Computer, etc.).

•Posizionare il ricevitore in modo tale che non sia a stretto contatto con una parete e che sia ad almeno 1 m di

altezza dal pavimento.

•Telefoni cellulari, apparecchiature radio bidirezionali o apparecchi simili possono disturbare il collegamento radio tra il trasmettitore e il ricevitore e non devono perciò essere utilizzati vicino al sistema di trasmissione.

RISOLUZIONE DEI PROBLEMI

PROBLEMA SPIE LUMINOSE SOLUZIONE

Nessun suono o suono troppo basso

Trasmettitore: la spia on/off non si accende.

Assicurarsi che l'apparecchio sia

collegato correttamente.

Spia di rete "Power" spenta.

Assicurarsi che l'alimentatore

sia collegato correttamente al ricevitore.

Ricevitore: spia HF accesa.

Alzare il volume. Alzare il valore di guadagno sul trasmettitore. Controllare i collegamenti tra il ricevitore

e l'amplicatore o il mixer.

Spia HF ricevitore spenta. Trasmettitore: spia accesa.

Non posizionare il ricevitore vicino a oggetti metallici. Veriﬁcare che lo spazio di trasmissione tra trasmettitore e ricevitore sia libero ("contatto visivo"). Avvicinare il trasmettitore al ricevitore. Assicurarsi che il trasmettitore e il ricevitore utilizzino la stessa frequenza.

Trasmettitore: spia di stato delle batterie accesa.

Sostituire le batterie.

Distorsioni o interferenze indesiderate.

Ricevitore: indicatore RF acceso.

Eliminare possibili fonti di interferenza come ad esempio lettori CD, computer, fonti di trasmissione digitali, ecc.

Distorsioni crescenti.

Trasmettitore: spia di stato delle batterie accesa.

Sostituire le batterie.

Netta differenza di intensità quando il collegamento della stessa sorgente avviene tramite cavo o in caso di collegamento di altre chitarre o microfoni.

Impostare il valore di guadagno sul trasmettitore e il volume del ricevitore in modo adeguato.

Page 80

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

SPECIFICHE:

SYSTEM

Range under typical ambient conditions: 50 m

RECEIVER

Max. audio output level(ref. +/- 30 kHz, 1 kHz):

XLR connector (600 Ω ): -12 dBV

6.3-mm jack connector (3000 Ω ): -18 dBV Output impedance: XLR connector: 200 ohms

6.3-mm jack connector: 1 kohms XLR connector: balanced Pin 1: ground Pin 2: (+) Pin 3: (-) Sensitivity (in reference to middle audio frequency):

<-92 dB

Image rejection: 90 dB Dimensions (W x H x D): 235 x 118 x 44 mm Weight: 400 g Power supply: 12 - 18 V, 400 mA, external power

adapter

BELT PACK TRANSMITTER

Max. audio input level: 0 dBV / +20 dBV

RF transmission power: 10 mW

HANDHELD MICROPHONE TRANSMITTER

Max. audio input level: 0 dBV

Dimensions: 250 mm (L), 53 mm (diameter) Weight: 270 g Power supply: 2 type "AA" (mignon cell) alkaline batteries or corresponding rechargeable batteries Battery life: 10 hours (alkaline batteries)

RF transmission power: 10 mW

AVAILABLE FIXED FREQUENCIES

ECO1: 793.150 MHz | 797.050 MHz | 800.650 MHz |

802.300 MHz | 813.150 MHz

ECO2: 863.100 MHz | 863.900 MHz | 864.500 MHz |

864.900 MHz

Page 81

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

Nr.

1 863,100 X

2 863,900

3 864,500

4 864,900

5 863,200

6 863,300

7 863,400

8 863,500

9 863,600

10 863,700 X

11 863,800

12 864,000

13 864,100 X

14 864,200

15 864,300

16 864,400

LDWSECO16 / LDWS1616 / Roadman / Roadboy Lista di frequenze da utilizzare su massimo tre microfoni wireless contemporaneamente e senza intermodulazione

Frequency MHz Simultaneous

SPECIFICHE:

Page 82

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

ACCESSORI OPZIONALI:

LDWS100GC - Cavo per chitarra jack da 6,3 mm mono - mini XLR

LDWS100MH1 - Cufﬁe nere

LDWSECO1BP - Trasmettitore belt pack

LDWS100ML - Microfono Lavalier

LDWSECO1MD - Microfono a mano dinamico

Page 83

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

GARANZIA DEL PRODUTTORE

Le seguenti condizioni di garanzia si applicano ai prodotti dei marchi Adam Hall, LD Systems, LD Premium, Defender, Palmer e Eminence.

La presente dichiarazione di garanzia non inﬂuisce sui diritti di garanzia del produttore previsti dalla legge, ma estende ulteriormente tali diritti anche nei confronti della ditta Adam Hall.

Adam Hall garantisce per un periodo di due o cinque anni dalla data di acquisto che questo prodotto Adam Hall

acquistato direttamente dall'azienda o attraverso un rivenditore autorizzato, se utilizzato correttamente, è privo

di difetti di materiale e manodopera.

Il periodo di garanzia ha inizio dalla data di acquisto del prodotto che, nel caso in cui si voglia usufruire della garanzia, va adeguatamente documentata tramite la presentazione dello scontrino o della bolla di consegna con la data di acquisto. Qualora, entro il periodo di garanzia, i prodotti di una delle marche sovraindicate necessi-

tino di interventi di riparazione, l'utente ha diritto ad usufruire del servizio alle condizioni indicate nel presente

documento.

Questa garanzia del produttore è valida esclusivamente per il primo proprietario del prodotto Adam Hall e non

si può trasferire ad un eventuale proprietario successivo. Entro il periodo di garanzia, Adam Hall si fa carico

della riparazione o della sostituzione dei componenti o degli apparecchi difettosi. Tutti i componenti o i prodotti sostituiti usufruendo della garanzia del produttore diventano di proprietà di Adam Hall.

Nel caso improbabile che il prodotto acquistato presenti ripetuti malfunzionamenti, la ditta Adam Hall è autorizzata a sostituire a propria discrezione il prodotto difettoso con un altro, a patto che il nuovo prodotto sia di uguale valore rispetto a quello vecchio per quanto riguarda le caratteristiche hardware.

Adam Hall non garantisce che il prodotto sia perfettamente funzionante e/o senza difetti. Inoltre, Adam Hall

non risponde di danni derivanti dall'inosservanza delle indicazioni riportate nelle istruzioni d'uso fornite con il

presente prodotto e in altra documentazione.

La garanzia del produttore non copre:

- parti soggette ad usura (es. accumulatori),

- apparecchi dai quali è stato rimosso il numero di serie o il cui numero di serie risulta illeggibile a causa di dan-

neggiamenti causati dell'utente,

- danni derivanti da uso errato o improprio o altre cause esterne,

- danni ad apparecchi che non sono stati utilizzati secondo i parametri di funzionamento (parametri indicati nella documentazione contenuta nella confezione),

- danni derivanti dall'utilizzo di componenti non prodotti o distribuiti da Adam Hall,

- danni derivanti da interventi, modiﬁche o riparazioni non effettuate da Adam Hall.

Le presenti condizioni costituiscono l'accordo di garanzia completo ed esclusivo tra l'acquirente e la Adam Hall

per il prodotto Adam Hall acquistato.

DICHIARAZIONI DEL PRODUTTORE:

Page 84

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

LIMITAZIONE DI RESPONSABILITÀ

Nel caso in cui, durante il periodo di garanzia, i prodotti hardware Adam Hall presentino difetti di materiale o di lavorazione (in base alla dichiarazione di garanzia precedente), il solo ed unico diritto del cliente previsto dalla

presente garanzia è quello di riparazione o sostituzione dell'apparecchio. La massima responsabilità di Adam Hall è limitata, come espressamente indicato nella garanzia, al prezzo d'acquisto o ai costi per la riparazione o la sostituzione (e in questo caso per l'importo minore) dei componenti hardware difettosi in caso di uso corretto

degli stessi.

Adam Hall non è responsabile per eventuali danni provocati dal prodotto o dal malfunzionamento dello stesso, compresi mancati guadagni, perdite e danni speciali indiretti o conseguenti. Inoltre Adam Hall è indenne da richieste avanzate da terzi o dal cliente in nome di terzi.

La presente limitazione di responsabilità vale indipendentemente dal fatto che i danni siano oggetto di procedimenti giudiziari o che siano oggetto di risarcimento danni ai sensi della presente garanzia o per atti illeciti

(incluse negligenza e responsabilità oggettiva) o per pretese contrattuali o di altra natura, e non può essere né annullata né modicata. La presente limitazione di responsabilità è valida anche nel caso in cui l'utente abbia avvisato Adam Hall o un rappresentante autorizzato di possibili danni. Tale limitazione non è però valida in caso

di richieste per risarcimento danni in relazione a danni a persone.

La garanzia del produttore permette di godere di determinati diritti. A seconda della giurisdizione competente (dello stato o della regione in cui si risiede) è possibile ottenere ulteriori diritti. Si consiglia quindi di consultare le

leggi applicabili per determinare l'insieme dei diritti di cui si può godere.

RICORSO ALLA GARANZIA

Per usufruire della garanzia rivolgersi direttamente a Adam Hall o al rivenditore autorizzato Adam Hall, dal quale è stato acquistato il prodotto.

CE DICHIARAZIONE DI CONFORMITA

Questi dispositivi soddisfano i requisiti essenziali e le altre disposizioni pertinenti delle direttive 2004/108/EC (EMC) e 2006/95/EC (LVD). Per ulteriori informazioni, vedere www.adamhall.com.

CORRETTO SMALTIMENTO DEL PRODOTTO ("RIFIUTI ELETTRONICI")

(Valido nei paesi dell'Unione europea e in altri paesi con sistema di smaltimento differenziato dei riﬁuti)

Questo simbolo sul prodotto o sui documenti relativi ad esso sta ad indicare che l'apparecchio alla ﬁne del suo ciclo di vita non deve essere smaltito insieme ai normali riﬁuti domestici, in modo tale da evitare eventuali danni ambientali e alle persone causati da uno smaltimento incontrollato dei riﬁuti. Si prega di smaltire questo prodotto separatamente da altri riﬁuti e promuovere così lo sviluppo di cicli economici sostenibili con il riciclaggio. I privati cittadini possono ricevere informazioni sulle possibilità di smaltimento sostenibile presso il venditore dal quale è stato acquistato il prodotto o presso le autorità regionali competenti. I professionisti devono invece contattare il loro fornitore di ﬁducia e controllare le eventuali condizioni contrattuali per lo smaltimento degli apparecchi. Questo prodotto non deve essere smaltito assieme ad altri riﬁuti industriali.

DICHIARAZIONI DEL PRODUTTORE:

Page 85

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

DICHIARAZIONE RAEE

Il prodotto LD Systems acquistato è stato realizzato tramite l'utilizzo di materiali e componenti di qualità che possono essere riciclati o riutilizzati. Questo simbolo indica che gli apparecchi elettronici non vanno smaltiti assieme ai normali riﬁuti domestici indifferenziati. Si prega di smaltire questo apparecchio a norma di legge presso un

punto di raccolta per riuti elettronici contribuendo così alla salvaguardia dell'ambiente.

BATTERIE E PILE

Le batterie incluse nella confezione possono essere riutilizzate. Non gettare quindi le batterie nei normali riﬁuti

domestici, ma in contenitori appositi per la loro raccolta. Aiutate a mantenere pulito l'ambiente.

modiche. È vietata la copia, la traduzione e qualsiasi altra riproduzione delle presenti istruzioni d'uso o di parte

di esse senza previa autorizzazione.

Page 86

Adam Hall GmbH | Daimlerstrasse 9 | 61267 Neu-Anspach | Germany

Tel. +49(0)6081/9419-0 | Fax +49(0)6081/9419-1000 web : www.adamhall.com e-mail : [email protected]

WWW.LD-SYSTEMS.COM
