LD LDEB15HP User Manual [en, fr, de, it, pl +1]

LD STINGER SERIES

LDEB15HP

USER´S MANUAL
BEDIENUNGSANLEITUNG
MANUEL D`UTILISATION
MANUAL DE USUARIO
INSTRUKCJA OBSŁUGI
MANUALE D‘ USO

Thank you for choosing LD-Systems!

We have designed this product to operate reliably over many years. Therefore LD-Systems guarantees for high
quality products with its name and many years of experience as a producer.

Please, take a few moments to read these instructions carefully, as we want you to enjoy your new LD-Systems
products quickly and to the fullest.

For information about LD-Systems check out our website WWW.LD-SYSTEMS.COM

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

2

LD STINGER SERIES

LDEB15HP

ITALIANOPOLSKIESPAÑOL

FRANCAISFRANCAIS FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

3

04

PREVENTIVE MEASURES:

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

4

1. Please read this information carefully.

2. Keep all information and instructions in a safe place.

3. Please follow the instructions.

4. Please observe all warnings.

5. Use the device only in the intended manner.

6. Use only stable and appropriate stands and/or mounts when the device
is permanently installed. Make certain that wall brackets are firmly secured.
Make certain that the unit is installed securely and cannot fall down.

8. Do not install the device near radiators, heat accumulators, ovens or other
sources of heat. Make certain that the device is always installed so that is cooled sufficiently and cannot
overheat.

9. Do not place open sources of ignition, e.g., burning candles, on the device.

10. Do not cover ventilation slots.

11. Do not operate the device in the immediate vicinity of water.

12. Please make certain that dripping or splashing water cannot get inside the device. Do not put
objects filled with fluids, such as vases or drinking vessels, on top of the device.

13. Make certain that objects cannot fall into the device.

14. Use the device only with accessories with which the manufacturer intends the device to be used.

15. CAUTION: This PROTECTION CLASS I device must be connected to a mains socket with a protective ground
connection. Never disable the function of the protective ground connection of the included power cord.
If the plug on the included cord does not fit your mains outlet, contact your electrician.

16. Make certain that the power cord is not stepped on. Protect the power cord against pinching, especially at
the device plug and the power plug.

17. In order to prevent damage or accidents, for example, due to tripping hazards, check all connections once
you have connected the device.

18. When connecting the device, make certain that the power plug remains readily accessible.

19. In order to disconnect the device completely from the mains voltage, the power plug must be unplugged.

20. If your device is equipped with a Volex power connector, the matching Volex device plug must be unlocked
in order to disconnect it. This also means that a tug on the power cord can pull the device out of place, thus
causing personal injuries and/or property damage. Thus please make certain to route your cables carefully.

21. If there is a risk of lighting strike or during extended periods of disuse, unplug the power plug.

22. During transport, make certain that the equipment being transported cannot fall down and possibly
cause personal injuries and/or property damage.

23. If your device no longer works properly, if it has been exposed to liquids or an object has fallen inside it or
if it has been damaged in some other manner, turn the device off immediately und unplug the power plug. This
device should be repaired only by authorized experts.

24. Use only a dry cloth to clean the device.

25. Comply with all of the disposal laws that are applicable in your country. During disposal, please separate
plastic and paper/cardboard.

26. Plastic bags must be kept out of the reach of children.

PREVENTIVE MEASURES / INTRoducTIoN:

INTRoducTIoN

The LDEB15HP is a 2-way, high power Fullrange speakersystem which, thanks to its characteristics, is a combi­nation of Biamping mode as well as Fullrange mode. Both modes can be used separate.

The characteristics make the LDEB15HP an indispensible and flexible tool for any artist, musician, DJ or sound
reinforcement specialist.

ITALIANOPOLSKIESPAÑOL

FRANCAISFRANCAIS FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

5

CAUTION:

To reduce the risk of electric shock, do not remove cover (or back). No user serviceable parts inside. Refer
servicing to qualified personnel.

The lightning flash with arrowhead symbol within an equilateral triangle is intended to alert the
user to the presence of uninsulated “dangerous voltage” within the product´s enclosure that may be
of sufficient magnitude to constitute a risk to persons.

The exclamation mark within an equilateral triangle is intended to alert the user to the presence of
important operating and maintenance (servicing) instructions in the literature accompanying the
appliance.

CAUTION! HIGH VOLUME!

You will operate this transmission system for professional use. Therefore the commercial use of this equipment
is liable to the rules and regulations of the Accident Prevention & Insurance Association of your industry sector.
Adam Hall as a manufacturer is bound to inform you formally about the existence of eventual sanitary risks.

Hearing damage, prolonged exposure to excessive SPL, the loudspeaker is easily capable of generating sound
pressure levels (SPL) sufficient to cause permanent hearing damage to performers, production crew and audi­ence members. Caution should be taken to avoid prolonged exposure SPL in excess of 90 dB.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

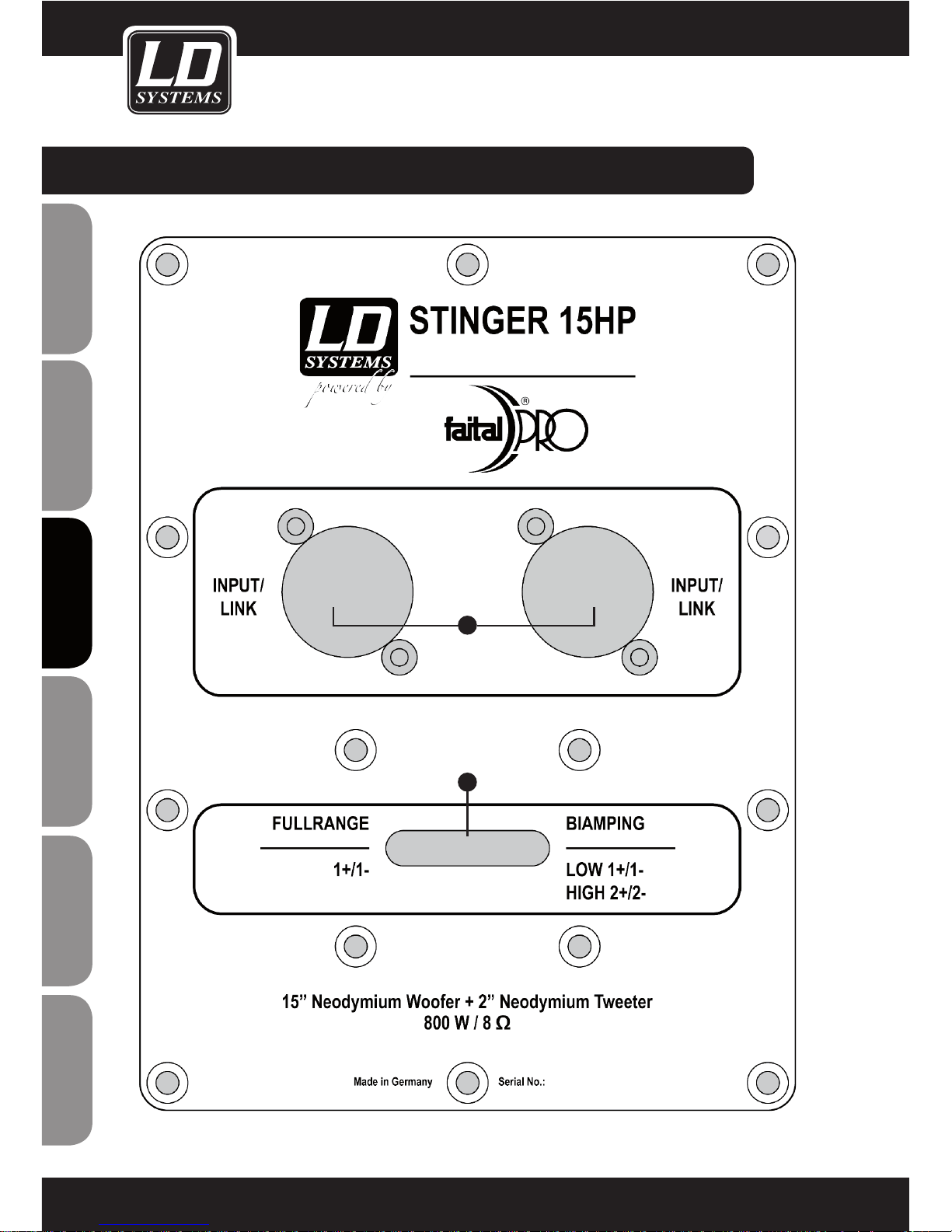

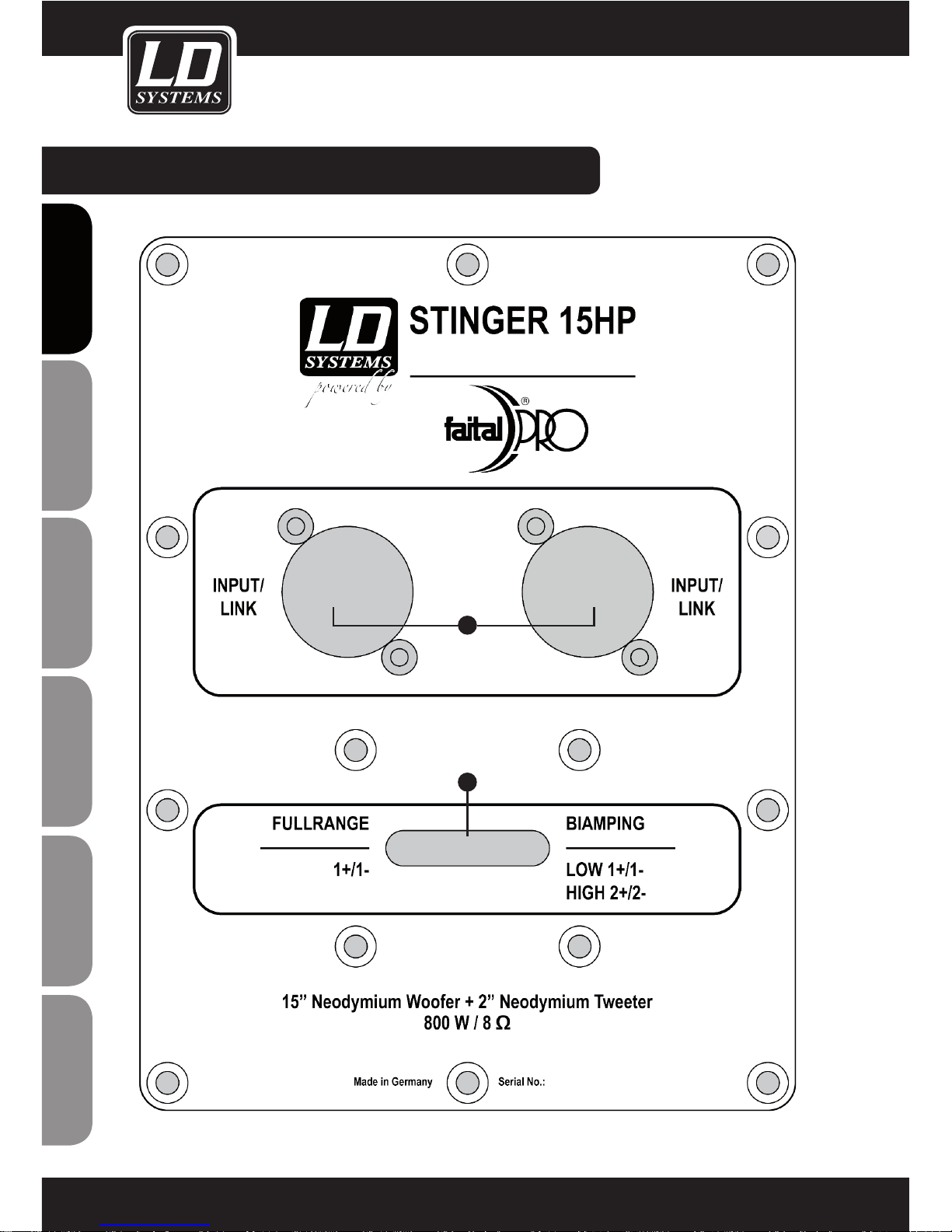

Back paNEl / CONTROL ELEMENTS:

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

6

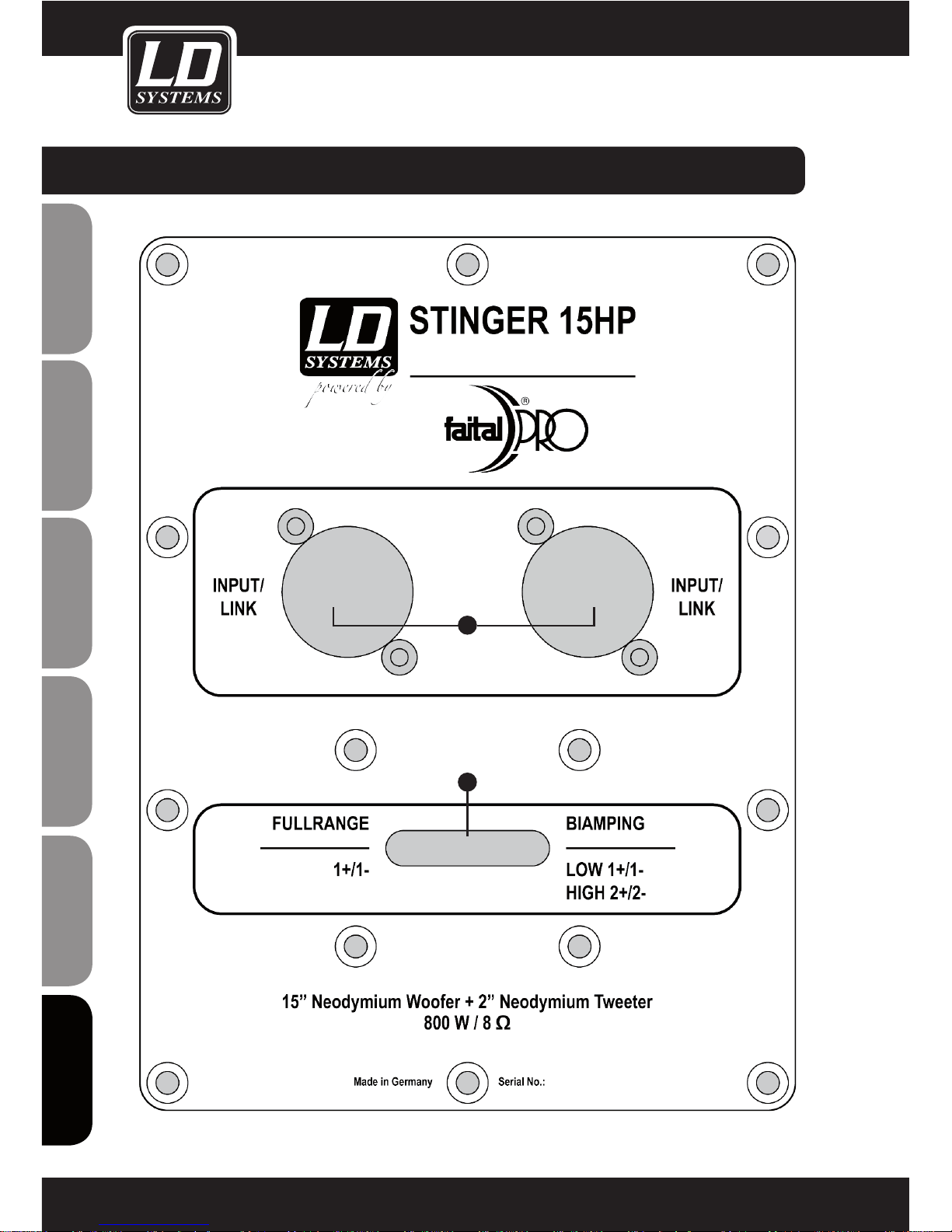

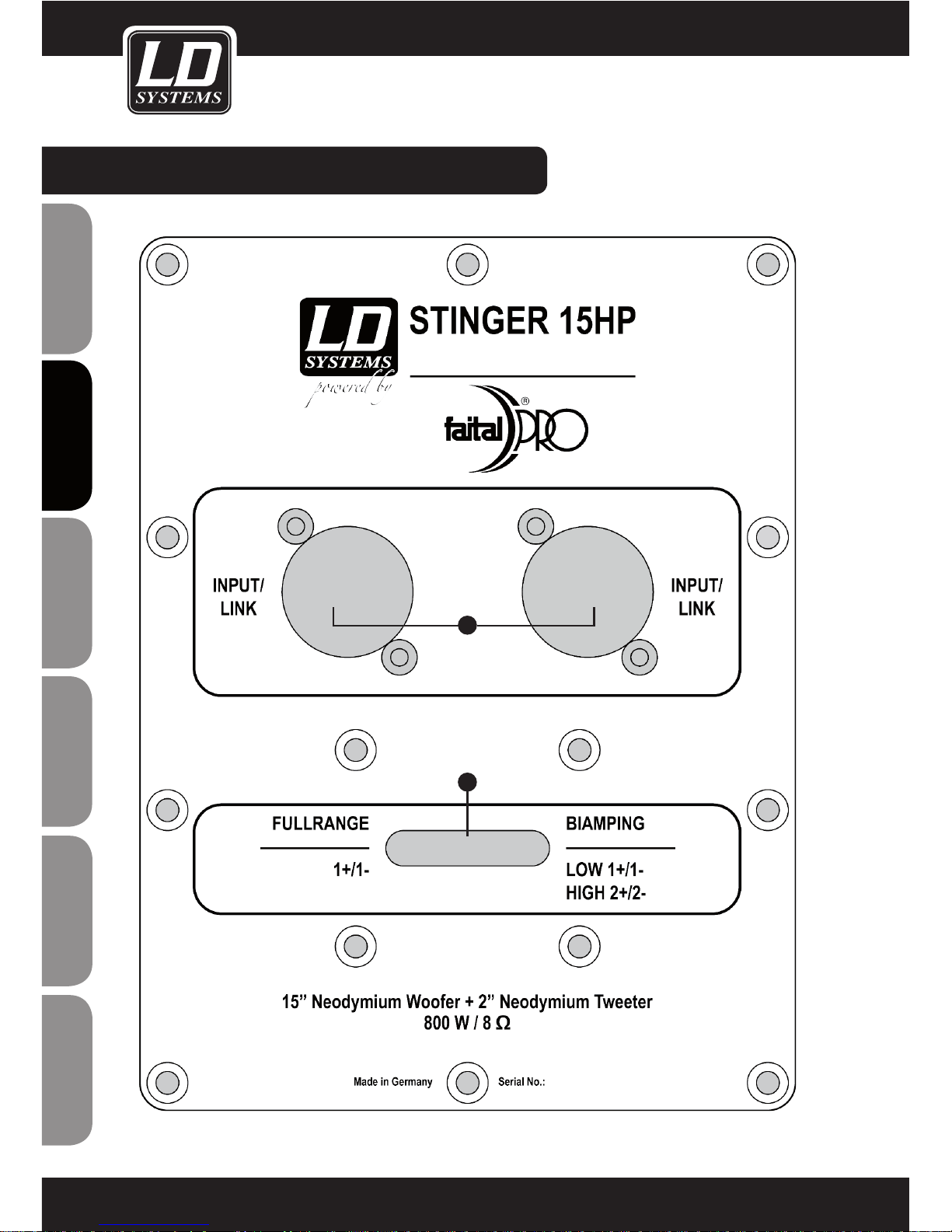

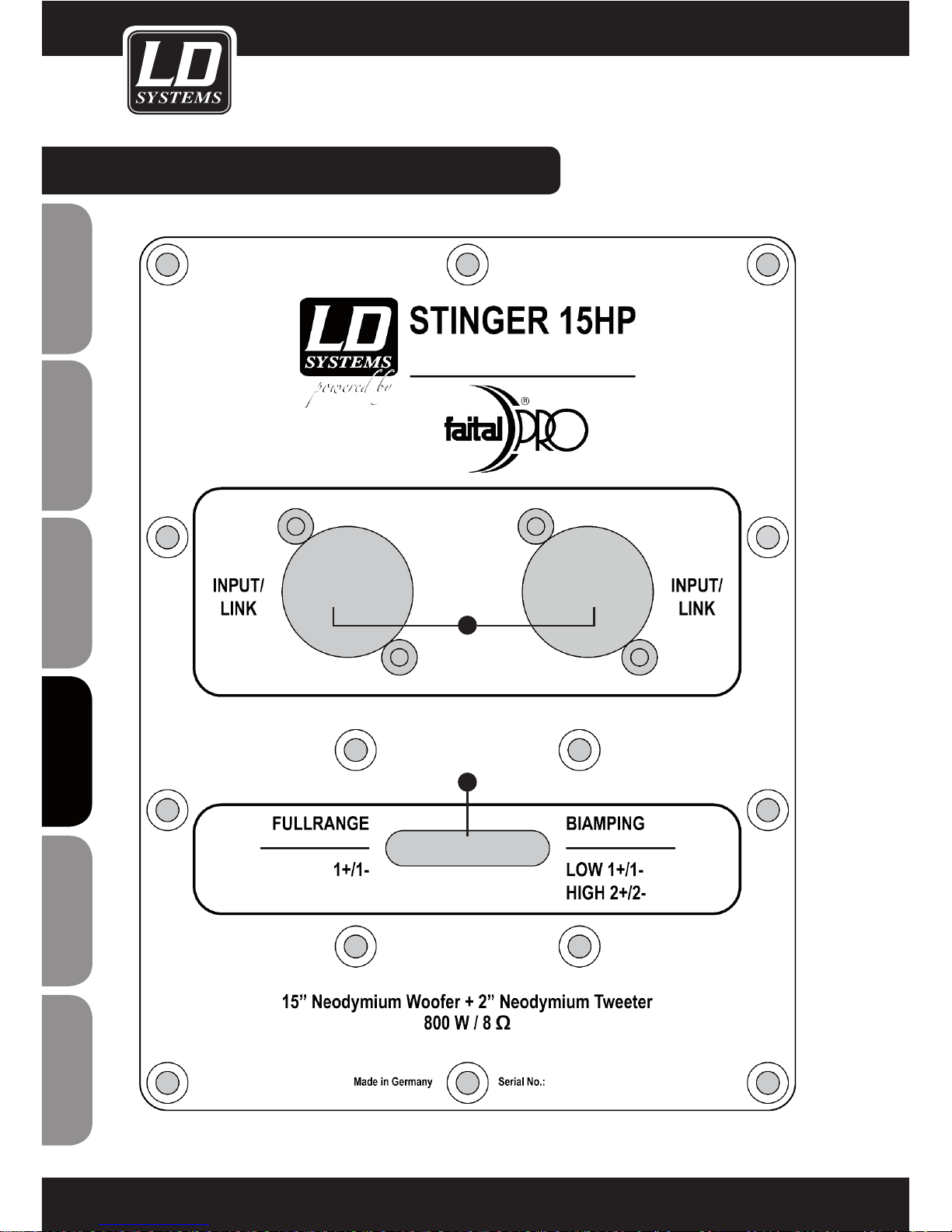

1

2

Back paNEl / CONTROL ELEMENTS:

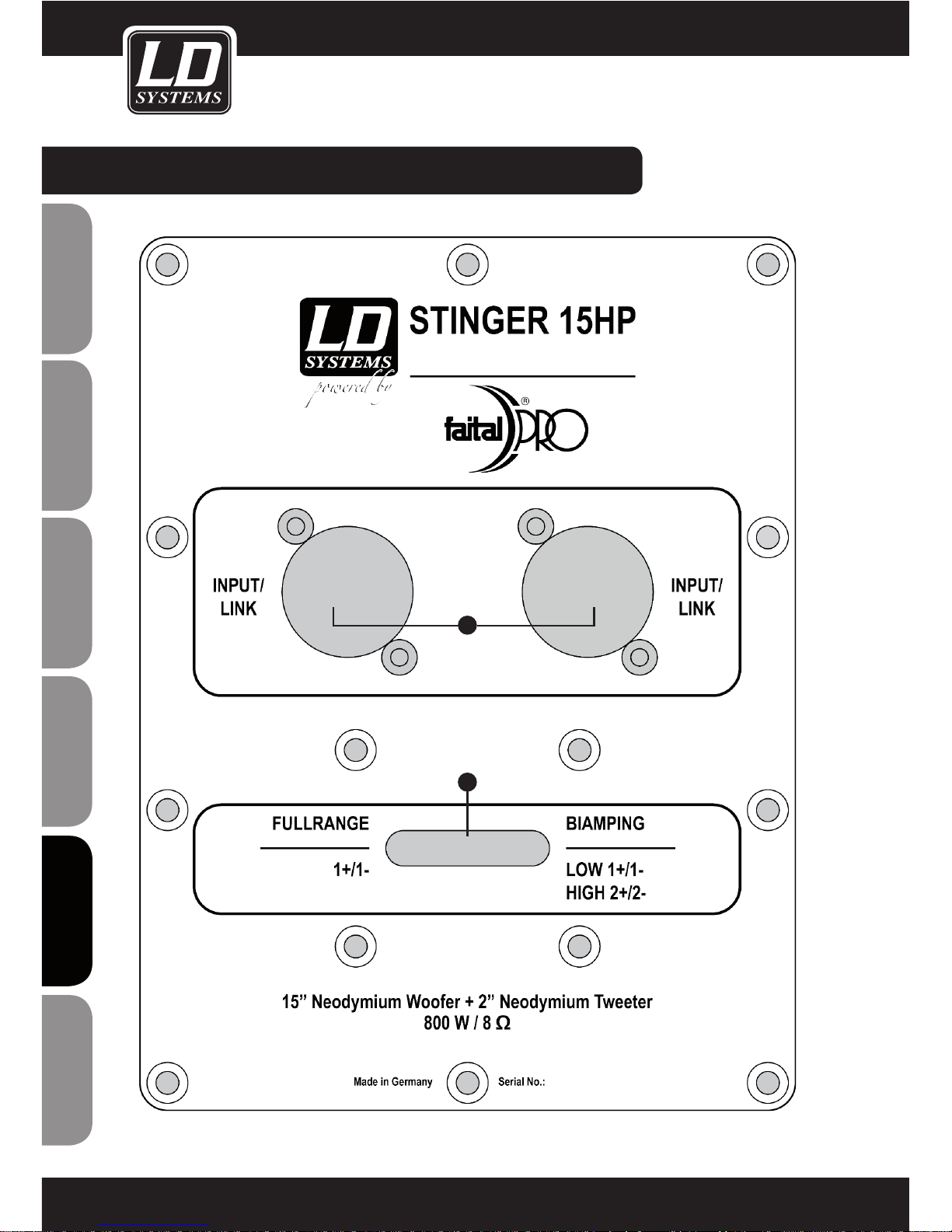

1

INpuT

Both 4-pole Speakon sockets are parallel wired and can be used for both operating modes, Fullrange and
Biamping mode.
If one socket is used as Input, the other socket can be used as Link Output.

For Fullrange mode (operating mode switch

2

in position FULLRANGE) only pin 1+ and 1- of the SPEAKON
sockets are used. Frequency separation for high and low frequencies will be done by the internal passive
crossover.

For Biamping mode (operating mode switch in

2

position BIAMPING) pin 1+ and 1- of the Speakon sockets
are used for low frequencies (woofer) and pin 2+ and 2- are used for high frequencies (tweeter). Frequency
separation has to be done by an active crossover (LDDS21 or LDDPA260) before amplification (recommended
crossover frequency 1000Hz).

2

opERaTING ModE SWITcH

For Fullrange mode set to FULLRANGE.
For Biamping mode set to BIAMPING.

ITALIANOPOLSKIESPAÑOL

FRANCAISFRANCAIS FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

7

cRoSSOVER:

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

8

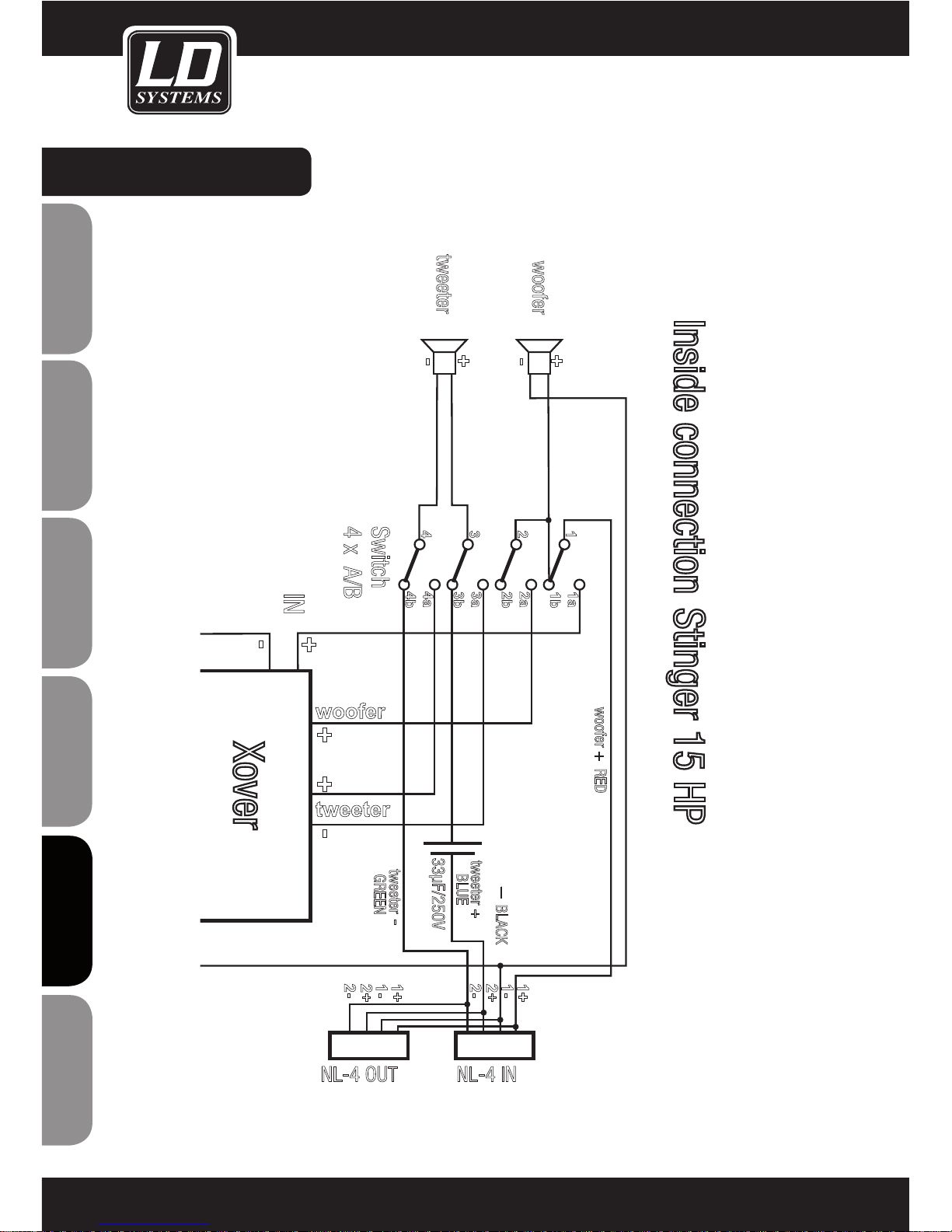

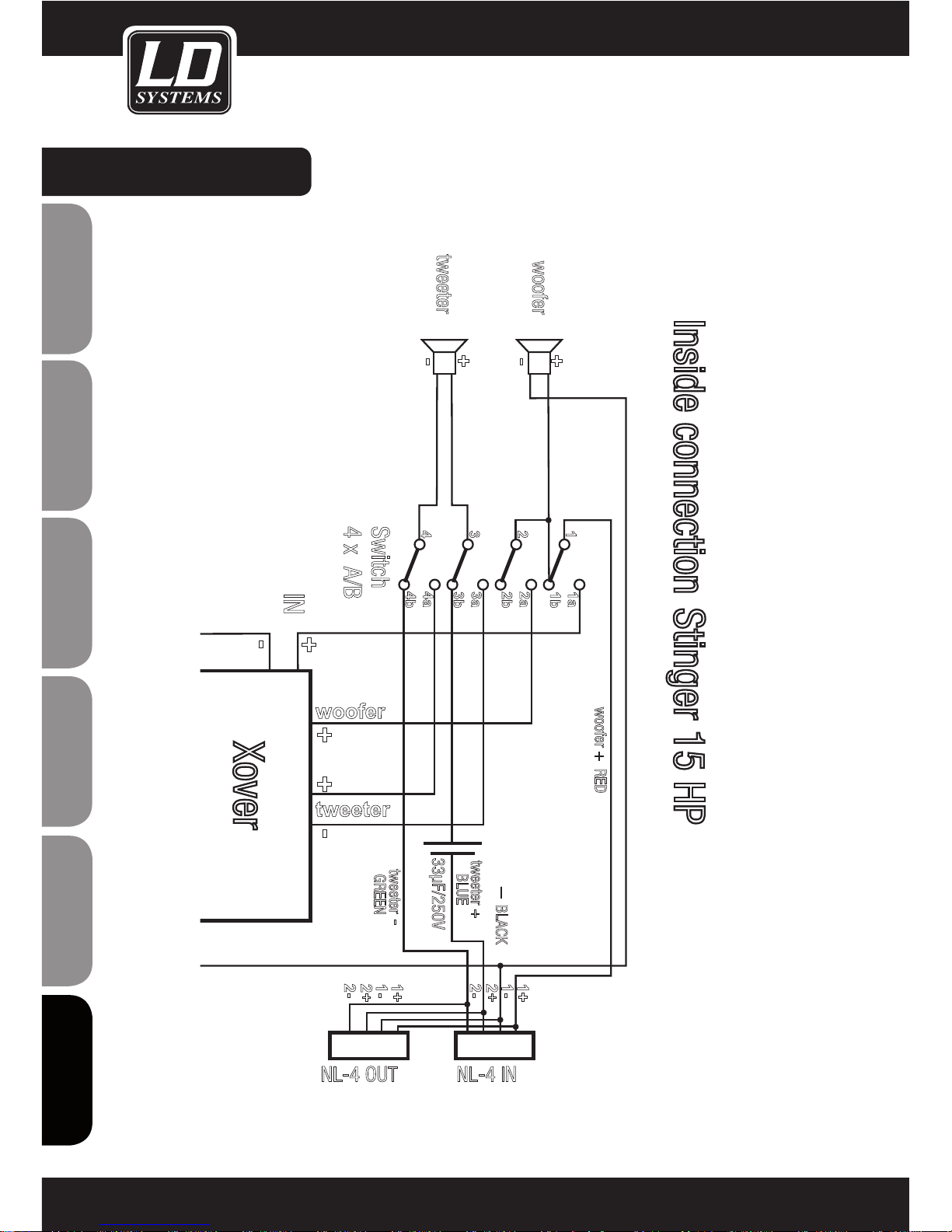

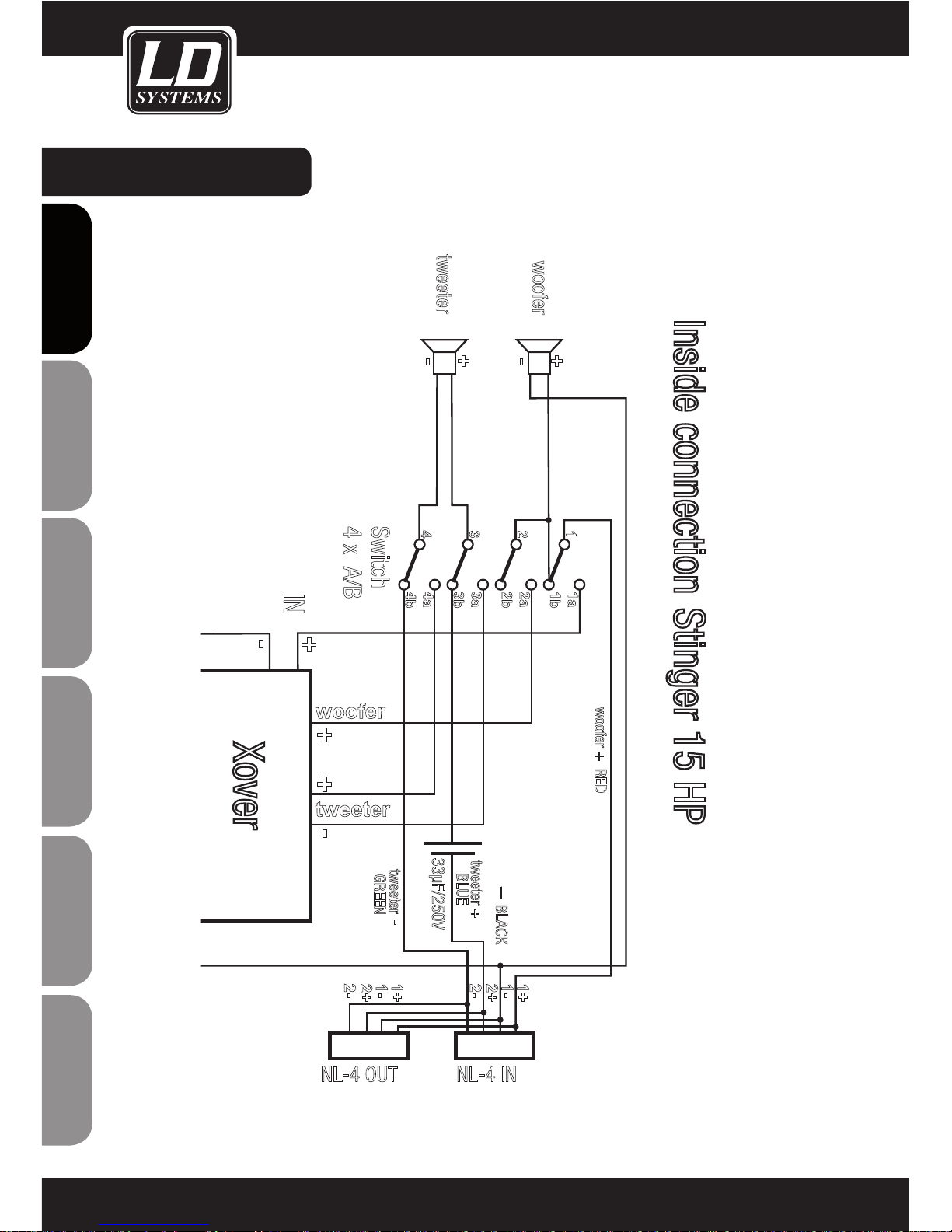

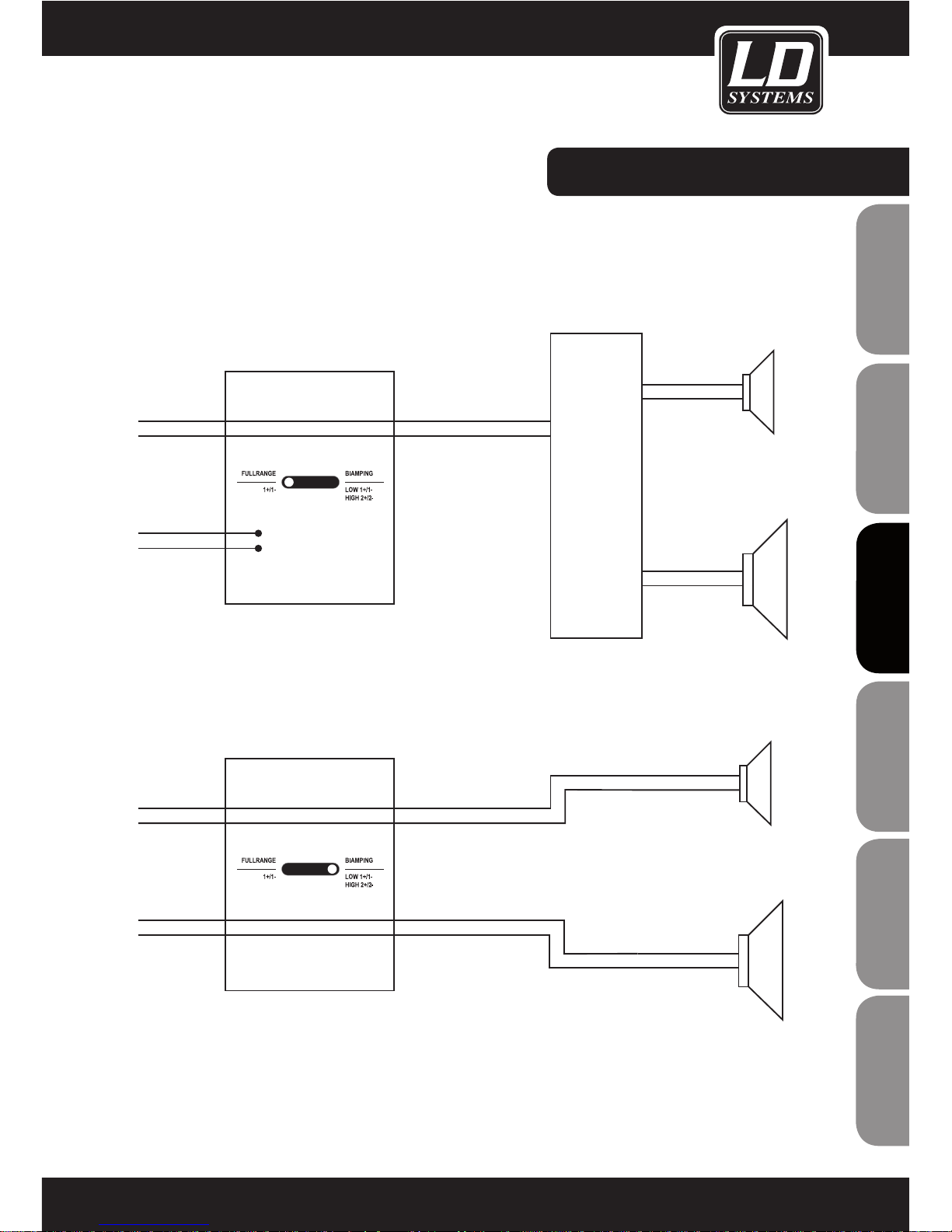

Inside connection Stinger 15 HP

1+

1+

1-

1-

2+

2+

2-

2-

Xover

+

+ +

+

+

-

-

-

-

IN

woofer

woofer

tweeter

tweeter

33µF/250V

woofer + RED

tweeter +

BLUE

tweeter -

GREEN

BLACK

NL-4 IN

NL-4 OUT

1

2

3

4

1a

2a

3a

4a

1b

2b

3b

4b

Switch

4 x A/B

black

red

blue

green

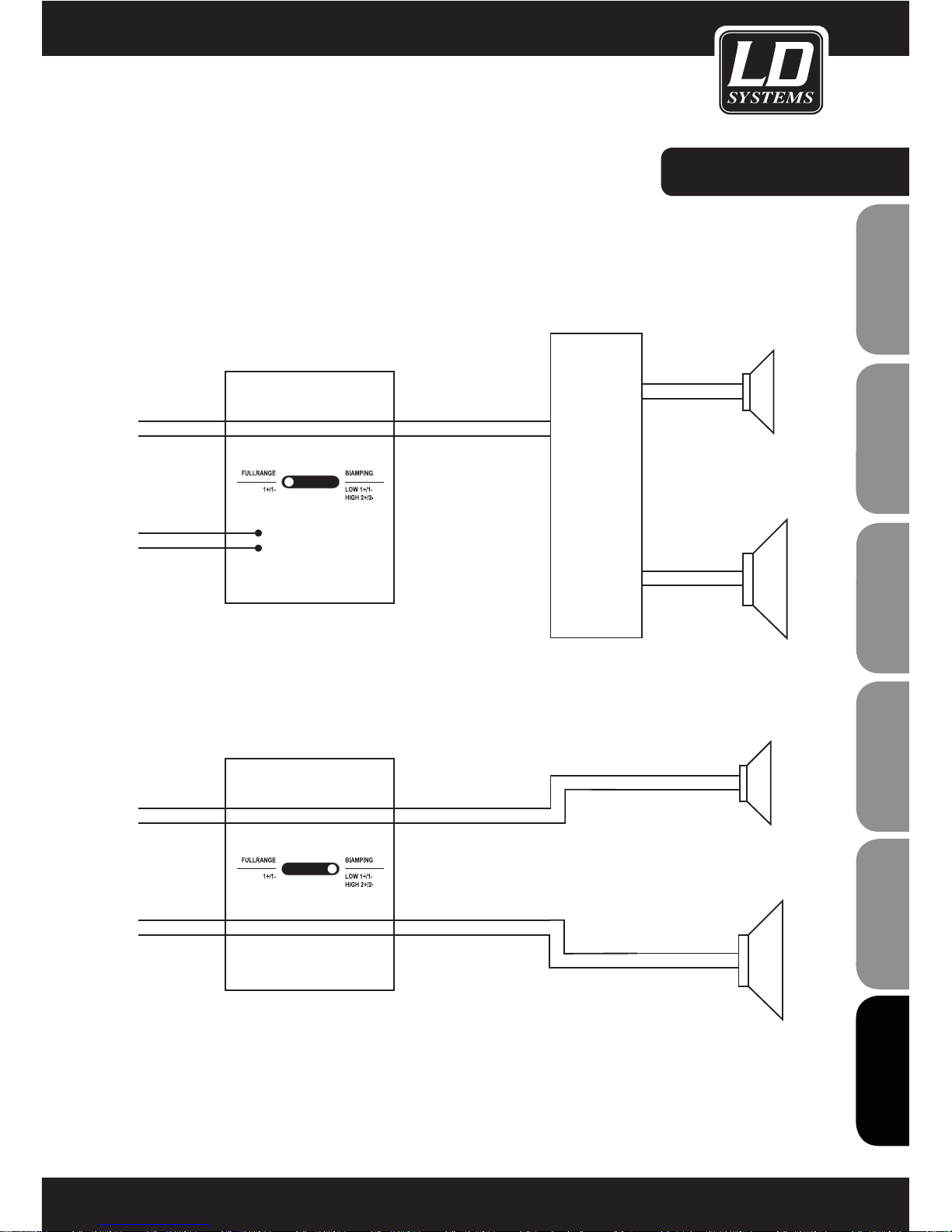

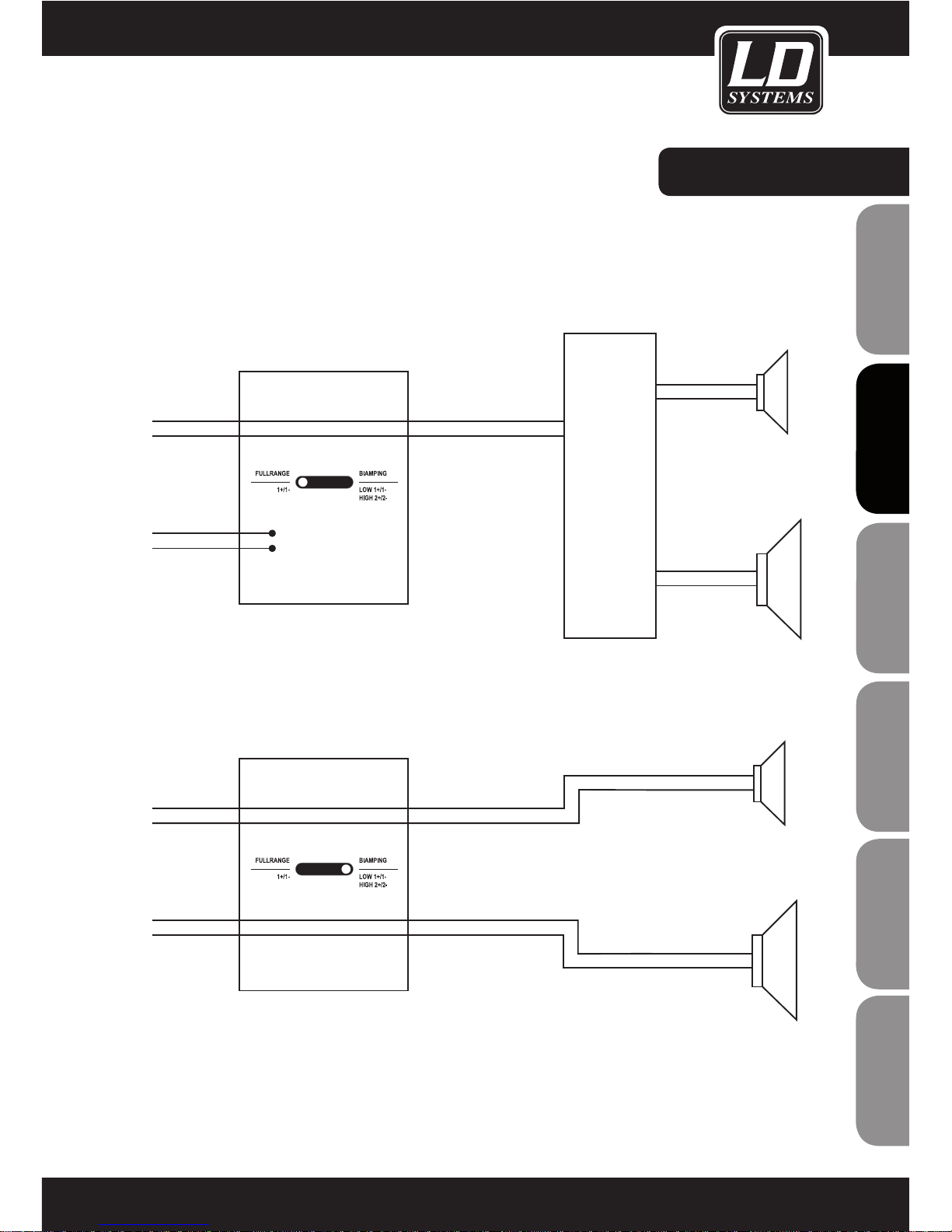

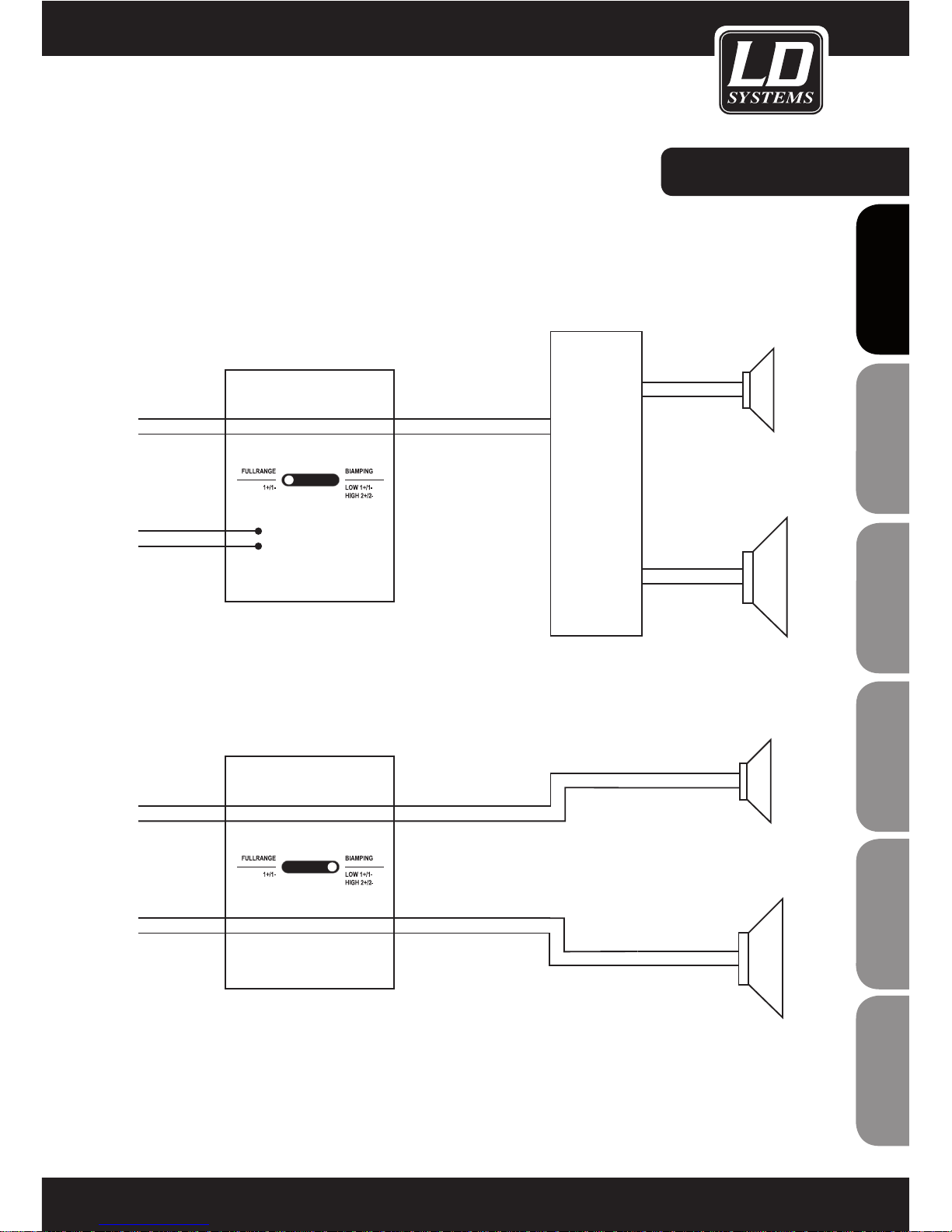

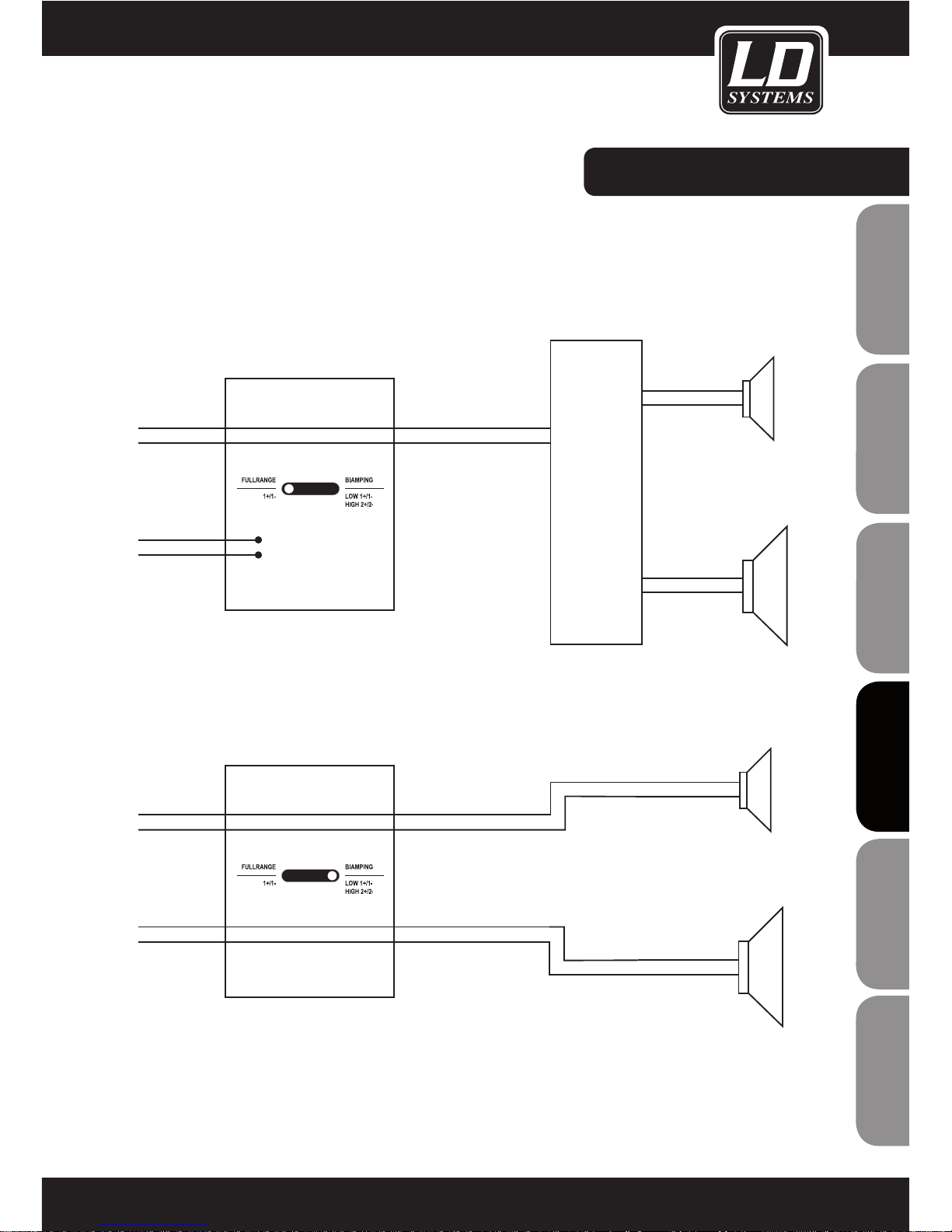

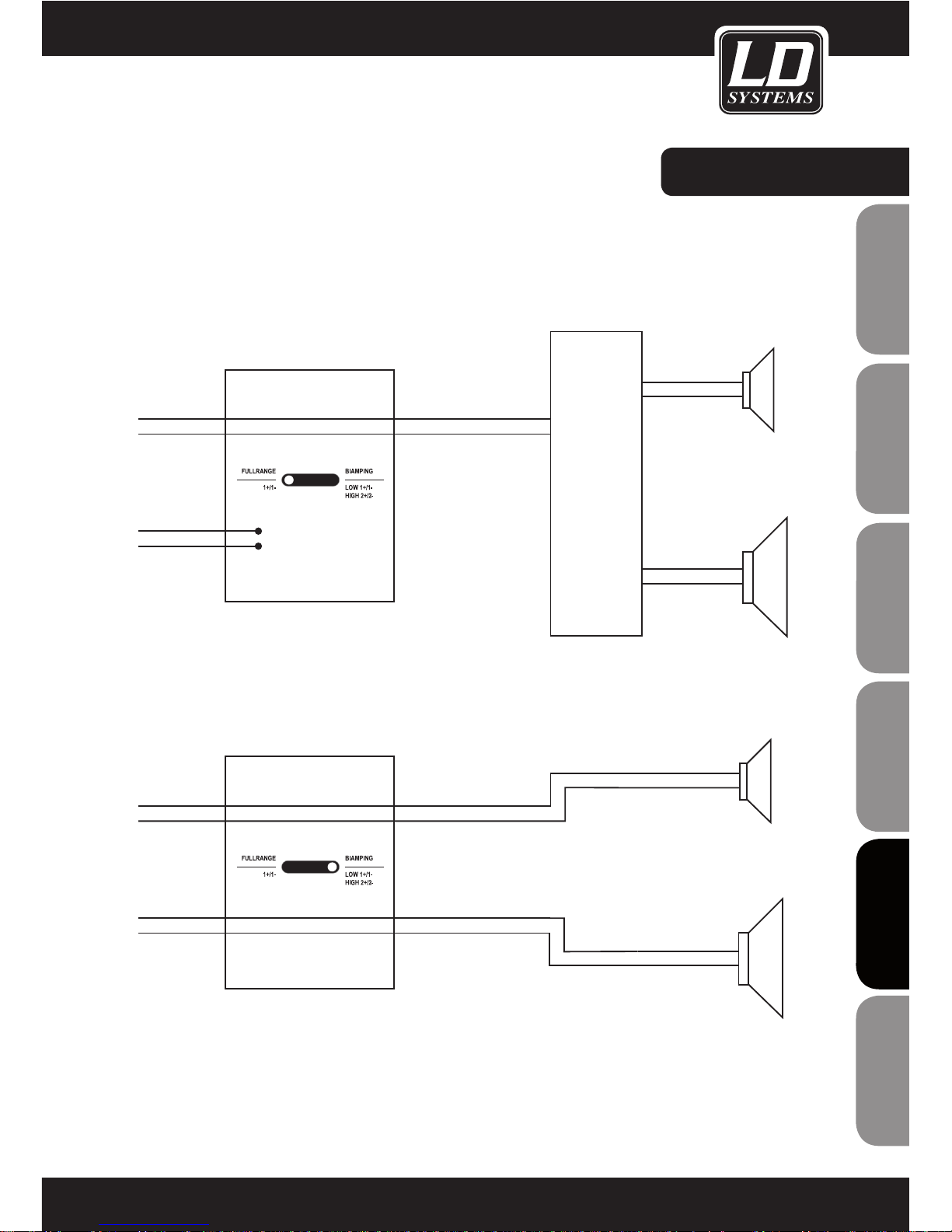

BIaMpING:

ITALIANOPOLSKIESPAÑOL

FRANCAISFRANCAIS FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

9

1+

+

-

+

-

1-

2+

2-

n/c

FULLRANGE MODE

CROSSOVER

TWEETER

WOOFER

2+

2-

1+

1-

BIAMPING MODE

+

-

+

-

TWEETER

WOOFER

SpEcIFIcaTIoNS:

ld STINGER 15Hp

Model LDEB15HP
Type Bass Reflex
Woofer

Compression Driver

Faital PRO 15FX560

Faital Pro HF200
Dispersion 60° x 40°
Power Capacity [Cont./Peak] 800 W / 1600 W
Frequency Range 50 Hz - 19 kHz
SPL [1 W / 1 m] 101 dB
Max SPL 130 dB
Impedance 8 ohms
Crossover Frequency 1000 Hz

Connectors

Input: Speakon Neutrik NL4

Output: Speakon Neutrik NL4
Cabinet Material 18 mm Plywood
Dimensions [W x H x D] 445 x 720 x 425 mm

Features

Biamping switchable, Heavy Duty steel handles, stand

support 36 mm

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

10

ITALIANOPOLSKIESPAÑOL

FRANCAISFRANCAIS FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

11

MaNuFacTuRER´S DECLARATIONS:

LIMITED WaRRaNTy

This Limited Warranty applies to the Adam Hall, LD Systems,LD Premium, Defender, Palmer, Cameo and Eminence
branded products.

The statutory warranty rights towards the seller are not affected by this guarantee. In fact, it justifies, additional
independent warranty claims towards Adam Hall.

Adam Hall warrants that the Adam Hall product you have purchased from Adam Hall or from an Adam Hall autho­rized reseller is free from defects in materials or workmanship under normal use for a period of 2 or 5 years from
the date of purchase.

The Limited Warranty Period starts on the date of purchase. In order to receive warranty services you are required
to provide proof of the purchase date. Your dated sales or delivery receipt, showing the date of purchase, is your
proof of the purchase date. Should products of the brands named above be in need of repair within the limited war­ranty period, you are entitled to warranty services according to the terms and conditions stated in this document.

This Limited Warranty extends only to the original purchaser of this Adam Hall branded product and is not trans­ferable to anyone who obtains ownership of the Adam Hall branded product from the original purchaser. During
the Limited Warranty Period, Adam Hall will repair or replace the defective component parts or the product. All
component parts or hardware products removed under this Limited Warranty become the property of Adam Hall.

In the unlikely event that your Adam Hall product has a recurring failure, Adam Hall, at its discretion, may elect to
provide you with a replacement unit of Adam Hall´s choice that is at least equivalent to your Adam Hall branded
product in hardware performance.

Adam Hall does not warrant that the operation of this product will be uninterrupted or error-free. Adam Hall is not
responsible for damage that occurs as a result of your failure to follow the instructions included with the Adam
Hall branded product.

This Limited Warranty does not apply,

-to wear parts (e.g. accumulator)

-to any product from which the serial number has been removed or that has been damaged or rendered defecti­ve as the result of an accident

-in case of, misuse, abuse, or other external causes

-by operation outside the usage parameters stated in the user´s documentation shipped with the product by use
of spare parts not manufactured or sold by Adam Hall

-by modification or service by anyone other than Adam Hall

These terms and conditions constitute the complete and exclusive warranty agreement between you and Adam
Hall regarding the Adam Hall branded product you have purchased.

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

12

LIMITATION OF lIaBIlITy

If your Adam Hall branded hardware product fails to work as warranted above, your sole and exclusive remedy
shall be repair or replacement. Adam Halls’ maximum liability under this limited warranty is expressly limited
to the lesser of the price you have paid for the product or the cost of repair or replacement of any hardware
components that malfunction in conditions of normal use.

Adam Hall is not liable for any damages caused by the product or the failure of the product, including any lost
profits or savings or special, incidental, or consequential damages. Adam Hall is not liable for any claim made by
a third party or made by you for a third party.

This limitation of liability applies whether damages are sought, or claims are made, under this Limited Warranty
or as a tort claim (including negligence and strict product liability), a contract claim, or any other claim. This limi­tation of liability cannot be waived or amended by any person. This limitation of liability will be effective even if
you have advised Adam Hall of an authorized representative of Adam Hall of the possibility of any such damages.
This limitation of liability however, will not apply to claims for personal injury.

This Limited Warranty gives you specific legal rights. You may also have other rights that may vary from state to
state or from country to country. You are advised to consult applicable state or country laws for a full determina­tion of your rights.

REQUESTING WaRRaNTy-SERVIcE

To request warranty service for the product, contact Adam Hall or the Adam Hall authorized reseller from which
you purchased the product.

coRREcT dISpoSal OF THIS PRODUCT (ELECTRICAL WASTE)

(Applicable in the European Union and other European countries with separate collection systems)

This marking shown on the product or its literature, indicates that it should not be disposed with other household
wastes at the end of its working life. To prevent possible harm to the environment or human health from uncon­trolled waste disposal, please separate this from other types of wastes and recycle it responsibly to promote the
sustainable reuse of material resources.

Household users should contact either the retailer where they purchased this product, or their local government
office, for details on where and how they can recycle this item in an enviromentally friendly manner.

Business users should contact their supplier and check the terms and conditions of the purchase contract. This
product should not be mixed with other commercial wastes for disposal.

MaNuFacTuRER´S DECLARATIONS:

ITALIANOPOLSKIESPAÑOL

FRANCAISFRANCAIS FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

13

MaNuFacTuRER´S DECLARATIONS:

WEEE-DECLARATION

Your LD-Systems product was developed and manufactured with high quality materials and components wich
can be recycled and/or reused. This symbol indicates that electrical and electronic equipment must be disposed
of separately from normal waste at the end of its operational lifetime.
Please dispose of this product by bringing it to your local collection point or recycling centre for such equipment.
This will help to protect the environment in which we all live.

BaTTERIES AND ACCUMULATORS

The supplied batteries or rechargeable batteries can be recycled. Please dispose of them as special waste or
return them to your specialist dealer. In order to protect the environment, only dispose exhausted batteries.

Adam Hall GmbH, all rights reserved. The technical data and the functional product characteristics can be subject
to modifications. The photocopying, the translation, and all other forms of copying of fragments or of the integral­ity of this user’s manual is prohibited.

Mit einem Produkt von LD Systems haben Sie die richtige Wahl getroffen!

Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen
reibungslosen Betrieb zu gewährleisten. Dafür steht LD Systems mit seinem Namen und der langjährigen
Erfahrung als Hersteller hochwertiger Audioprodukte.

Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von LD Systems schnell
optimal einsetzen können.

Weitere Informationen zu Produkten von LD Systems erhalten Sie auf unserer Internet-Seite WWW.LD-SYSTEMS.COM.

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

14

LD STINGER-SERIE

LDEB15HP

ITALIANOPOLSKIESPAÑOL

FRANCAISFRANCAIS FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

15

04

SICHERHEITSHINWEISE:

1. Bitte lesen Sie diese Hinweise sorgfältig.

2. Bewahren Sie alle Hinweise und Anleitungen auf.

3. Bitte richten Sie sich nach den Anweisungen.

4. Bitte beachten Sie alle Warnhinweise.

5. Verwenden Sie das Gerät nur in der dafür vorgesehenen Art und Weise.

6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen, wenn das Gerät
fest installiert wird. Achten Sie auf festen Sitz von Wandhalterungen.
Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.

8. Vermeiden Sie die Installation des Gerätes in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder anderer
Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und
nicht überhitzen kann.

9. Stellen Sie keine offenen Brandquellen, wie z.B. brennende Kerzen auf das Gerät.

10. Verdecken Sie keine Lüftungsschlitze.

11. Betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser.

12. Stellen Sie bitte sicher, dass kein Tropf- oder Spritzwasser ins Geräteinnere eindringen kann. Platzieren Sie
keine mit Flüssigkeiten gefüllten Objekte, wie Vasen oder Trinkgefäße, auf dem Gerät.

13. Achten Sie darauf, dass keine Gegenstände in das Gerät fallen können.

14. Verwenden Sie mit dem Gerät ausschließlich Zubehör, das vom Hersteller hierzu vorgesehen ist.

15. ACHTUNG: Dieses SCHUTZKLASSE I Gerät muss an eine Netzsteckdose mit Schutzleiteranschluss
angeschlossen werden. Setzen Sie die Funktion des Schutzleiteranschlusses des mitgelieferten Netzanschluss­kabels niemals außer Kraft. Sollte der Stecker des mitgelieferten Kabels nicht in Ihre Netzsteckdose passen,
setzen Sie sich mit Ihrem Elektriker in Verbindung.

16. Sorgen Sie dafür, dass das Netzkabel nicht betreten wird. Schützen Sie das Netzkabel vor Quetschungen
insbesondere am Gerätestecker und am Netzstecker.

17. Überprüfen Sie alle Verbindungen nachdem Sie das Gerät angeschlossen haben um Schäden oder Unfälle,
etwa durch Stolperfallen, zu vermeiden.

18. Beim Einbau des Gerätes ist zu beachten, dass der Netzstecker leicht zugänglich bleibt.

19. Um das Gerät komplett spannungsfrei zu schalten, muss der Netzstecker gezogen werden.

20. Ist Ihr Gerät mit einer Volex Netzbuchse ausgestattet, muss der dazugehörige Volex Gerätestecker entriegelt
werden um ihn zu lösen. Das heißt auch, dass ein Ziehen am Netzkabel bewirken kann, dass das Gerät von
seinem Stellplatz gerissen wird und dadurch Personen- und/oder Sachschäden verursacht werden. Achten Sie
bitte deshalb darauf, ihre Kabel gewissenhaft zu verlegen.

21. Ziehen Sie bei Blitzschlaggefahr oder bei längerem Nichtgebrauch den Netzstecker.

22. Achten Sie beim Transport darauf, dass das transportierte Equipment nicht herunter fallen und möglicherwei­se Personen– und/oder Sachschäden verursachen kann.

23. Sollte Ihr Gerät nicht mehr ordnungsgemäß funktionieren, Flüssigkeiten ausgesetzt, ein Gegenstand hinein
gefallen, oder auf sonstige Art und Weise beschädigt worden sein, schalten Sie das Gerät sofort ab und ziehen
Sie den Netzstecker. Überlassen Sie jegliche Reparaturen ausschließlich autorisiertem Fachpersonal.

24. Verwenden Sie zum Reinigen des Gerätes ausschließlich ein trockenes Tuch.

25. Beachten die in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung bitte Plastik und
Papier bzw. Kartonagen voneinander.

26. Plastiktüten sind für Kinder unerreichbar aufzubewahren.

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

16

SICHERHEITSHINWEISE / EINFÜHRuNG :

EINFÜHRuNG

Der LDEB15HP ist ein leistungsstarker 2-Wege-Fullrange-Lautsprecher, der neben dem Fullrange-Betrieb auch
einen Biamping-Modus bietet (separat nutzbar).

Diese Eigenschaften machen den LDEB15HP zu einem unverzichtbaren und flexiblen Werkzeug für jeden
Künstler, Musiker, DJ oder Beschaller.

ACHTUNG:

Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht. Im Inneren
des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden können. Lassen Sie
Reparaturen ausschließlich von qualifiziertem Servicepersonal durchführen.

Das gleichschenkelige Dreieck mit Blitzsymbol warnt vor nichtisolierten, gefährlichen Spannungen im
Geräteinneren, die einen elektrischen Schlag verursachen können.

Das gleichschenkelige Dreieck mit Ausrufungszeichen kennzeichnet wichtige Bedienungs- und
Wartungshinweise.

ACHTUNG! HOHE LAUTSTÄRKEN!

Dieses Gerät ist für den professionellen Einsatz vorgesehen. Der kommerzielle Betrieb dieses Geräts unterliegt
den jeweils gültigen nationalen Vorschriften und Richtlinien zur Unfallverhütung. Als Hersteller ist Adam Hall
gesetzlich verpflichtet, Sie ausdrücklich auf mögliche Gesundheitsrisiken hinzuweisen.

Gehörschäden und Dauerbelastung durch hohe Lautstärken: Dieser Lautsprecher kann hohe Schalldruckpegel
(SPL) erzeugen, die bei Künstlern, Mitarbeitern und Zuschauern zu irreparablen Gehörschäden führen können.
Vermeiden Sie länger anhaltende Belastung durch hohe Lautstärken über 90 dB.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

ITALIANOPOLSKIESPAÑOL

FRANCAISFRANCAIS FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

17

RÜckSEITE / BEDIENELEMENTE:

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

18

1

2

RÜckSEITE / BEDIENELEMENTE:

1

INpuT

Beide 4-Pol-Speakon-Buchsen sind parallel verdrahtet und können sowohl im Fullrange- als auch im
Biamping-Betrieb genutzt werden.
Wird die eine Buchse als Eingang verwendet, dient die andere als Link-Ausgang (zum Durchschleifen des
Signals).

Im Fullrange-Betrieb (Wahlschalter

2

in Position FULLRANGE) liegt das Signal nur an den Polen 1+ und
1- der SPEAKON-Buchsen an. Die Trennung der hohen und tiefen Frequenzen erfolgt durch die integrierte,
passive Frequenzweiche.

Im Biamping-Betrieb (Wahlschalter in

2

Position BIAMPING) liegen die tiefen Frequenzen (Tieftöner) an
den Polen 1+ und 1- der SPEAKON-Buchsen und die Höhen (Hochtöner) an den Polen 2+ und 2- an. Die
Aufteilung der hohen und tiefen Frequenzen vor Überführung an den/die Verstärker erfordert in diesem Fall
eine aktive Frequenzweiche (LDDS21 oder LDDPA260, empfohlene Übernahmefrequenz 1000 Hz).

2

BETRIEBSaRTEN-WaHlScHalTER

Wählen Sie FULLRANGE, um den Lautsprecher im Fullrange-Modus zu betreiben.
Wählen Sie BIAMPING, um den Lautsprecher im Biamping-Modus zu betreiben.

ITALIANOPOLSKIESPAÑOL

FRANCAISFRANCAIS FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

19

FREQuENZWEICHE:

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

20

Inside connection Stinger 15 HP

1+

1+

1-

1-

2+

2+

2-

2-

Xover

+

+ +

+

+

-

-

-

-

IN

woofer

woofer

tweeter

tweeter

33µF/250V

woofer + RED

tweeter +

BLUE

tweeter -

GREEN

BLACK

NL-4 IN

NL-4 OUT

1

2

3

4

1a

2a

3a

4a

1b

2b

3b

4b

Switch

4 x A/B

black

red

blue

green

BIaMpING:

ITALIANOPOLSKIESPAÑOL

FRANCAISFRANCAIS FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

21

1+

+

-

+

-

1-

2+

2-

n/c

FULLRANGE MODE

CROSSOVER

TWEETER

WOOFER

2+

2-

1+

1-

BIAMPING MODE

+

-

+

-

TWEETER

WOOFER

TEcHNIScHE daTEN:

ld STINGER 15Hp

Modell LDEB15HP
Typ Bassreflex
Tieftöner

Hochtöner (Kompressionstreiber):

Faital PRO 15FX560

Faital Pro HF200
Abstrahlwinkel 60° x 40°
Leistung [Cont./Peak]: 800 W / 1600 W
Frequenzgang: 50 Hz - 19 kHz
Schalldruckpegel [SPL, 1 W / 1 m]: 101 dB
Max. SPL 130 dB
Impedanz 8 Ohm
Übernahmefrequenz 1000 Hz

Anschlüsse

Eingang: Speakon Neutrik NL4

Ausgang: Speakon Neutrik NL4
Gehäusematerial 18 mm Sperrholz
Abmessungen [B x H x T] 445 x 720 x 425 mm

Features

Biamping-Betrieb (schaltbar), robuste Stahlgriffe,

36-mm-Hochständerflansch

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

22

HERSTELLERERKLÄRUNGEN:

GaRaNTIEBESTIMMUNGEN

Diese Garantie erstreckt sich auf die Marken Adam Hall, LD Systems, LD Premium, Defender, Palmer, Cameo und
Eminence.

Die gesetzlichen Gewährleistungsrechte gegenüber dem Verkäufer werden von dieser Garantie nicht berührt. Viel­mehr begründet diese Garantie zusätzliche selbständige Ansprüche gegenüber Adam Hall.

Mit dieser Garantie stellt Adam Hall sicher, dass das von Ihnen bei Adam Hall oder einem Adam Hall Partner
erworbene Produkt bei normalem Gebrauch während des Zeitraums von 2 bzw. 5 Jahren ab Kaufdatum frei von
Material- oder Verarbeitungsfehlern ist.

Der Garantiezeitraum beginnt mit dem Datum des Kaufs.
Der Geltendmachung eines Anspruchs auf Garantieleistungen erforderliche Nachweis des Kaufdatums, erfolgt
durch die mit dem Kaufdatum versehene Quittung oder den mit dem Kaufdatum versehenen Lieferschein. Sie ha­ben Anspruch auf den Garantieservice zu den in diesem Dokument aufgeführten Bedingungen und Bestimmungen,
falls eine Reparatur der unter den oben genanten Marken vertriebenen Produkte innerhalb des Garantiezeitraums
erforderlich ist.

Diese Garantie gilt nur für den ursprünglichen Käufer des von Adam Hall vertriebenen Produkts und ist nicht an
Personen übertragbar, denen vom ursprünglichen Käufer das Eigentum am Adam Hall Produkt übertragen wird.
Innerhalb des Garantiezeitraums werden die fehlerhaften Komponenten oder das Produkt von Adam Hall repariert
oder ersetzt. Alle im Rahmen dieser Garantie entfernten Komponenten und Hardware-Produkte gehen in das Ei­gentum von Adam Hall über.

In dem unwahrscheinlichen Fall, dass bei dem von Ihnen erworbenen Adam Hall Produkt ein Fehler wiederholt auf­tritt, kann Adam Hall nach eigenem Ermessen entscheiden, Ihnen dieses Produkt durch ein vergleichbares Produkt
mit mindestens derselben Leistung zu ersetzen.

Adam Hall übernimmt keine Garantie für einen störungs- oder fehlerfreien Betrieb dieses Produkts. Adam Hall
übernimmt keine Verantwortung für auf eine inkorrekte Befolgung der im Lieferumfang des Adam Hall enthaltenen
Anweisungen zurückzuführenden Schäden.

Diese Garantie erstreckt sich nicht auf

-Verschleißteile (z.B. Akkumulator).

-Geräte deren Seriennummer entfernt wurde oder die beschädigt oder fehlerhaft wurden als folge eines Unfalls.

-nicht sachgerechter oder missbräuchlicher Verwendung oder anderer missbräuchlicher Verwendung oder anderer
äußerer Ursachen.

-Geräte die nicht entsprechend den Betriebsparametern betrieben wurden, die in den im Lieferumfang des Pro­dukts enthaltenen Benutzerunterlagen festgelegt sind.

-Geräte die aufgrund der Verwendung nicht von Adam Hall hergestellter oder vertriebener Teile repariert wurden.

- Geräte die durch Änderung oder Wartung durch jemand anderen als Adam Hall getätigt wurde.

Diese Bestimmungen und Bedingungen stellen die vollständige und ausschließliche Garantievereinbarung zwi­schen Ihnen und Adam Hall für das von Ihnen erworbene Adam Hall Produkt dar.

ITALIANOPOLSKIESPAÑOL

FRANCAISFRANCAIS FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

23

HERSTELLERERKLÄRUNGEN:

HaFTuNGSBESCHRÄNKUNG

Wenn das unter der Marke Adam Hall vertriebene Produkt nicht entsprechend der obigen Garantie funktioniert,
besteht Ihr alleiniger und ausschließlicher Anspruch aus dieser Garantie in der Reparatur oder dem Ersatz.
Weitergehende Gewährleistungsansprüche bleiben hiervon unberührt. Die maximale Haftung von Adam Hall im
Rahmen dieser Garantie ist ausdrückliche beschränkt auf den jeweils niedrigeren Betrag, der sich entweder aus
dem Kaufpreis für das Produkt oder aus den Reparatur- bzw. Ersatzkosten von Hardware-Komponenten, die bei
normalem Gebrauch nicht Ordnungsgemäß funktionieren, ergibt.

Adam Hall haftet aus dieser Garantie nicht für durch das Produkt oder sein versagen verursachte Schäden, ein­schließlich entgangener Gewinne, unterbliebener Einsparungen oder besonderer, indirekter oder Folgeschäden.
Adam Hall haftet zudem nicht für von Dritten oder von ihnen für Dritte geltend gemachte Ansprüche.

Diese Haftungsbeschränkung gilt unabhängig davon, ob Schäden gerichtlich verfolgt werden, ob Schadenser­satzansprüche im Rahmen dieser Garantie oder aufgrund unerlaubter Handlungen (Einschließlich Fahrlässigkeit
und Gefährdungshaftung) oder aufgrund vertraglicher bzw. sonstiger Ansprüche gestellt werden. Diese Haftungs­beschränkung kann von keiner Person aufgehoben oder ergänzt werden. Diese Haftungsbeschränkung gilt auch
dann, wenn sie Adam Hall über die Möglichkeit derartiger Schäden informiert haben. Sie gilt jedoch nicht für
Ansprüche aus Personenschäden.

Aus dieser Garantie ergeben sich für Sie bestimmte Rechte. Möglicherweise haben Sie weitere Rechte, die Ihnen
von Staat zu Staat und von Land zu Land unterschiedlich sein können. Es ist ratsam, die entsprechenden Gesetze
des Staates bzw. Landes heranzuziehen, um Ihre Rechte umfassend zu ermitteln.

INANSPRUCHNAHME DES REpaRaTuRSERVIcE

Um den Garantieservice bzw. Reparaturservice für das Produkt in Anspruch zu nehmen, wenden Sie sich bitte an
Adam Hall oder an einen Adam Hall Partner, bei dem Sie das Produkt erworben haben.

koRREkTE ENTSoRGuNG DIESES PRODUKTES

(Gültig in der Europäischen Union)

Dieses Symbol (entweder auf dem Gerät oder dem dazugehörigen Handbuch) weist darauf hin, dass das Gerät
nicht mit dem normalen Hausmüll entsorgt werden darf. Um mögliche Schäden an der Umwelt und an Personen
zu verhindern, entsorgen Sie dieses Gerät bitte fachgerecht bei einer entsprechenden Stelle für Elektromüll.

Als Privatkunde Informieren Sie sich bitte beim Hersteller oder bei Ihrer Gemeinde über die Möglichkeiten der
korrekten Entsorgung.

Als Geschäftskunde kontaktieren Sie bitte Ihren Lieferanten und prüfen Sie die Konditionen zur Entsorgung der
Geräte. Dieses Produkt sollte nicht mit anderem gewerblichen Abfall entsorgt werden.

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

24

HERSTELLERERKLÄRUNGEN:

WEEE-DEKLARATION

Ihr LD-Systems Produkt wurde unter der Verwendung hochwertiger Materialien und Komponenten die wiedever­wertet oder wieder verwendet werden können hergestellt. Dieses Symbol weist darauf hin, dass elektronische
Geräte nicht im normalen Hausmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät bitte fachgerecht bei
einer entsprechenden Stelle für Elektromüll und helfen Sie dabei unsere Umwelt zu schützen.

BaTTERIEN UND AKKUS

Die mitgelieferten Batterien können wiederverwertet werden. Werfen Sie die Batterien daher nicht in den norma­len Hausmüll sondern in gesonderte dafür vorgesehene Container. Helfen Sie, unsere Umwelt sauber zu halten.

Adam Hall GmbH, alle Rechte vorbehalten. Die technischen Daten und die funktionalen Produkteigenschaften
können Änderungen und Irrtümer vorbehalten. Das Kopieren, die Übersetzung, und alle anderen Formen des
Kopierens von Fragmenten oder der Vollständigkeit dieser Bedienungsanleitung ist untersagt.

ITALIANOPOLSKIESPAÑOL

FRANCAISFRANCAIS FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

25

Merci d'avoir choisi LD-Systems !

Nous avons conçu ce produit en vue d'une une fiabilité optimale pendant des années. La marque LD-Systems
est synonyme de produits de haute qualité, grâce à des années d'expérience dans le domaine de la fabrication.

Veuillez prendre quelques instants pour lire attentivement ces instructions- cela vous permettra d'utiliser plus
rapidement et de façon optimale votre produit LD-Systems.

Pour plus d'informations à propos de LD-Systems, visitez notre site Web, WWW.LD-SYSTEMS.COM

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

26

LD STINGER SERIES

LDEB15HP

ITALIANOPOLSKIESPAÑOL

FRANCAISFRANCAIS FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

27

04

MESURES PRÉVENTIVES:

1. Veuillez lire attentivement ces conseils.

2. Suivez tous ces conseils et ces indications.

3. Veuillez respecter les instructions.

4. Prière de faire attention à tous les avertissements.

5. N‘utilisez l‘appareil que pour des applications et de la façon appropriées.

6. Utilisez exclusivement des pieds et des dispositifs de fixation stables et adaptés lorsque l‘appareil est installé
à demeure. Vérifiez qu‘il est correctement accroché aux fixations murales. Vérifiez que l‘appareil est installé en
toute sécurité, et qu‘il ne peut pas tomber.

8. Évitez d‘installer l‘appareil à proximité d‘objets chauds, d‘une source de chaleur, d‘un four ou tout autre objet
dégageant des calories. Vérifiez que l‘appareil est installé de façon à bénéficier en permanence d‘un refroidis­sement efficace et qu‘il ne peut pas surchauffer.

9. Ne posez aucune source de flamme nue sur l‘appareil, par exemple une bougie allumée.

10. N‘obstruez jamais les ouïes de ventilation.

11. N‘utilisez jamais l‘appareil à proximité d‘eau.

12. Vérifiez qu‘aucune goutte d‘eau ni éclaboussure ne peut pénétrer dans l‘appareil. Ne placez aucun objet
contenant de l‘eau, comme par exemple un vase ou un récipient de boisson, sur l‘appareil.

13. Vérifiez qu‘aucun petit objet ne puisse tomber à l‘intérieur de l‘appareil.

14. N‘utilisez l‘appareil qu‘avec des accessoires approuvés par le fabricant.

15. Attention : Cet appareil, de classe de protection I, doit être connecté à une prise de courant comportant une
mise à la terre. Ne désactivez jamais la protection par la terre en modifiant le câble secteur livré. Si la prise du
cordon secteur livré ne correspond physiquement pas à votre prise murale, veuillez contacter votre électricien.

16. Attention à ne pas piétiner le câble secteur. Protégez le câble secteur contre toute agression, que ce soit du
côté de l‘appareil ou du côté de la prise murale.

17. Vérifiez tous les branchements après avoir connecté l‘appareil, afin d‘éviter tout dommage ou accident,
notamment en trébuchant sur le câble.

18. Lors de l‘installation de l‘appareil, faites en sorte que le connecteur secteur reste facilement accessible.

19. Pour débrancher complètement l‘appareil, sans consommation électrique, veuillez retirer sa prise murale du
secteur.

20. Si votre appareil est équipé d‘une embase de type Volex, il faut la déverrouiller avant de pouvoir mettre
en place le connecteur. Attention : dans ce cas, une traction sur le câble secteur ets susceptible d‘entraîner
l‘appareil de son emplacement d‘installation, ce qui peut se traduire par des dommages aux personnes ou
objets se trouvant à proximité. Veuillez donc faire attention à la disposition du câble secteur.

21. En cas d‘orage ou si l‘appareil ne doit pas être utilisé pendant une longue période, veuillez le débrancher du
secteur.

22. Attention, lors du transport de l‘appareil, à éviter toute chute, susceptible de provoquer des dommages aux
personnes ou objets se trouvant à proximité.

23. Si votre appareil ne fonctionne plus correctement, qu‘il ait été soumis à des projections d‘eau, à une intro­duction d‘objet étranger, ou qu‘il n‘ait pas été utilisé correctement, veuillez l‘éteindre immédiatement et retirer
son cordon secteur de la prise murale. Ne confiez sa réparation qu‘à un personnel technique qualifié.

24. Pour le nettoyage de l‘appareil, veuillez utiliser exclusivement un chiffon sec.

25. Veuillez respecter les réglementations en vigueur dans votre pays à propos de la gestion des déchets. Lors
du déballage de l‘appareil, veuillez séparer plastique, papier et carton.

26. Les objets en plastique doivent être éloignés des enfants.

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

28

MESURES PRÉVENTIVES / INTRoducTIoN:

INTRoducTIoN

La LDEB15HP est une enceinte 2 voies "full range" de grande puissance, qui, grâce à ses caractéristiques,
s'utilise aussi bien en biamplification qu'en full range. Les deux modes peuvent être utilisés indifféremment.

Ces fonctionnalités font de la LDEB15HP un outil indispensable et d'une grande souplesse convenant à tout
artiste, musicien, DJ ou spécialiste de sonorisation.

ATTENTION :

Pour éviter tout risque d'électrocution, ne démontez pas le capot (ou le panneau arrière). L'appareil ne contient
aucune pièce réparable par l'utilisateur. Veuillez confier la maintenance de l'appareil à un personnel qualifié.

Le pictogramme d'éclair avec pointe de flèche dans un triangle équilatéral est prévu pour alerter
l'utilisateur de la présence d'une "tension dangereuse” non isolée à l'intérieur du coffret de l'appareil –
tension suffisamment élevée pour constituer un risque pour l'organisme humain.

Le point d'exclamation à l'intérieur d'un triangle équilatéral sert à attirer l'attention de l'utilisateur sur
la présence d'instructions importantes, relatives à l'utilisation ou à la maintenance, dans la brochure
livrée avec l'appareil.

ATTENTION ! NIVEAUX SONORES ÉLEVÉS !

Cet appareil sera utilisé dans le cadre d'applications professionnelles. Par conséquent, son utilisation
commerciale est soumise aux lois et aux réglementations en vigueur dans votre secteur d'activités. En tant que
fabricant, Adam Hall est tenu de vous informer formellement de l'existence de certains risques sanitaires.

Dommages auditifs, exposition prolongée à des niveaux sonores excessifs : ce caisson de basses est capable de
générer des niveaux de pression sonore (SPL) suffisants pour causer des dommages auditifs irréversibles aux
artistes, aux équipes de production et au public. Attention à éviter toute exposition prolongée à des niveaux de
pression sonore supérieurs à 90 dB SPL.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

ITALIANOPOLSKIESPAÑOL

FRANCAISFRANCAIS FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

29

paNNEau aRRIèRE / ÉLÉMENTS DE CONTRÔLE :

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

30

1

2

paNNEau aRRIèRE / ÉLÉMENTS DE CONTRÔLE :

1

(ENTRÉES)

Les deux embases Speakon 4 points sont câblées en parallèle. Elles peuvent être utilisées dans les deux
modes de fonctionnement, Full range et biamplification.
Dès que l'une des embases est utilisée comme entrée, l'autre embase sert de renvoi (Link Output).

En mode Fullrange (sélecteur de mode de fonctionnement

2

en position FULLRANGE), seuls les points 1+
et 1- des embases SPEAKON sont utilisés. La séparation des fréquences graves/aigus est effectuée par le
filtre passif intégré à l'enceinte.

En mode biamplification (sélecteur de mode de fonctionnement en position

2

BIAMPING), les points 1+ et
1- des embases Speakon sont utilisés pour les graves (boomer) et les points 2+ et 2- sont utilisés pour les
aigus (tweeter). La séparation des fréquences s'effectue alors en amont, par l'intermédiaire d'un filtre actif
(crossover), par exemple un LDDS21 ou un LDDPA260, avant amplification (fréquence de transition
recommandée : 1000 Hz).

2

SÉlEcTEuR dE ModE dE FoNcTIoNNEMENT

Pour utilisation en mode Full range, placez le sélecteur sur FULLRANGE.
Pour utilisation en biamplification, placez le sélecteur sur BIAMPING.

ITALIANOPOLSKIESPAÑOL

FRANCAISFRANCAIS FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

31

cRoSSOVER :

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

32

Inside connection Stinger 15 HP

1+

1+

1-

1-

2+

2+

2-

2-

Xover

+

+ +

+

+

-

-

-

-

IN

woofer

woofer

tweeter

tweeter

33µF/250V

woofer + RED

tweeter +

BLUE

tweeter -

GREEN

BLACK

NL-4 IN

NL-4 OUT

1

2

3

4

1a

2a

3a

4a

1b

2b

3b

4b

Switch

4 x A/B

black

red

blue

green

BIaMplIFIcaTIoN :

ITALIANOPOLSKIESPAÑOL

FRANCAISFRANCAIS FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

33

1+

+

-

+

-

1-

2+

2-

n/c

FULLRANGE MODE

CROSSOVER

TWEETER

WOOFER

2+

2-

1+

1-

BIAMPING MODE

+

-

+

-

TWEETER

WOOFER

caRacTÉRISTIQuES:

ld STINGER 15Hp

Référence modèle LDEB15HP
Type: Bass Reflex
Boomer :

Moteur à compression :

Faital PRO 15FX560

Faital Pro HF200
Angle de diffusion : 60° x 40°
Puissance admissible (continue/crête): 800 W / 1600 W
Bande passante : de 50 Hz à 19 kHz
Sensibilité, pour 1 W/1 m : 101dB SPL
Niveau maximal de pression sonore : 130dB SPL
Impédance nominale : 8 Ohms
Fréquence de transition : 1000 Hz

Connecteurs :

Entrées : Speakon Neutrik NL4

Sorties : Speakon Neutrik NL4
Matériau coffret: Multiplis 18 mm
Dimensions (L x H x P) 445 x 720 x 425 mm

Caractéristiques

Commutable en mode biamplification, robustes

poignées acier, embase pour support diamètre 36

mm

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

34

dEclaRaTIoNS DU FABRICANT:

GaRaNTIE LIMITÉE:

Cette garantie limitée s’applique aux produits de la marque Adam Hall, LD Systems, LD Premium, Defender, Palmer,
Cameo et Eminence.
Les droits inhérents à la garantie légale vis-à-vis du revendeur ne sont pas affectés par cette garantie. En fait elle
justifie d’une garantie supplémentaire indépendante auprès de la société Adam Hall.

La société Adam Hall garantit que le produit que vous avez acheté Adam Hall ou à l’un de ses revendeurs officiels,
est exempt de défaut matériel et d’usinage pour une durée de 2 ans (ou 5 ans pour les produits Palmer) à partir de
la date d’achat, lorsqu’il est utilisé dans des conditions normales.

La période de garantie limitée débute le jour de l’achat du produit. Pour bénéficier de cette garantie vous devez
produire une preuve d’achat sur laquelle figure la date d’achat du produit (ex : ticket de caisse daté, bon de
livraison daté…). Si un produit d´une des marques citées ci-dessus venait à nécessiter une réparation durant la
période de garantie limitée, vous aurez alors le droit de bénéficier des services de la garantie selon les termes et
conditions mentionnés par ce document.

Cette garantie limitée ne s’applique qu’à l’acheteur initial de ce produit Adam Hall et ne peut être en aucun cas
transférée à un tiers devenu propriétaire du produit. Durant la période de garantie limitée, Adam Hall s‘engage
à réparer ou remplacer les pièces défectueuses du produit. Toutes les pièces ou éléments démontés lors d‘une
réparation par Adam Hall deviennent la propriété d‘Adam Hall.

Dans le cas improbable d´un défaut récurrent, Adam Hall peut, à sa discrétion, décider de vous fournir un produit
de remplacement de son choix, dont les capacités techniques sont au moins équivalentes à celles de votre produit
initial.

Adam Hall ne garantit pas que le fonctionnement de ce produit sera exempt d‘erreur ou ininterrompu. Adam Hall ne
peut pas être rendu responsable des dégâts résultant de votre manquement à suivre les instructions d‘utilisation
fournies avec votre produit.

Cette garantie limitée ne s‘applique pas,

- aux pièces d‘usure (ex: piles)

- aux produits dont le numéro de série a été effacé ou aux produits endommagés ou rendus défectueux par
accident

- dans le cas d‘une utilisation non conforme aux conditions normales d‘utilisation, dans le cas d‘abus ou
toute autre cause externe

- dans le cas d‘un usage du produit en dehors des paramètres d‘utilisation stipulés dans la documentation
fournie avec le produit

- dans le cas de l‘usage de pièces de remplacement n‘étant pas fabriquées ou vendues par Adam Hall

- dans le cas d‘une modification du produit ou d‘une réparation par quiconque autre qu‘Adam Hall

Ces termes et conditions constituent l‘accord de garantie complet et exclusif entre vous et Adam Hall concernant
le produit de la marque Adam Hall que vous vous êtes procuré.

ITALIANOPOLSKIESPAÑOL

FRANCAISFRANCAIS FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

35

dEclaRaTIoNS DU FABRICANT:

LIMITATION OF lIaBIlITy

Si votre produit Adam Hall devait ne pas fonctionner correctement, votre seul et unique dédommagement sera
la réparation du produit ou son remplacement. La responsabilité maximale imputable à Adam Hall dans le cadre
de cette garantie limitée se limite au montant le plus bas. Ce montant découle du prix d’achat du produit ou
bien du coût de la réparation ou des pièces de remplacement qui sont tombés en panne dans des conditions
d’utilisation normales.

Adam Hall n’est pas responsable des dommages causés par le produit ou par un dysfonctionnement du produit,
y compris les pertes de profits, les pertes d’épargne, et les conséquences inhérentes à ces dommages. La
responsabilité d’Adam Hall ne peut pas être engagée dans le cas d’une réclamation par un tiers ou dans le cas
d’une réclamation émanant de l’acheteur initial pour le compte d’un tiers.

Cette limitation de responsabilité est valable indépendamment du fait que les dommages commis fassent l’objet
de poursuites judiciaires, qu’ils fassent l’objet de réclamation (y compris pour négligence), de réclamations
contractuelles ou tout autre réclamation. Cette limitation de responsabilité ne peut être amendée ou dérogée par
quiconque. Elle est effective même si vous aviez avisé Adam Hall ou l’un de ses représentants officiels de la pos­sibilité d’un tel dommage. Toutefois cette limitation de responsabilité est sans effet dans le cas de réclamations
pour dommages corporels.

Cette garantie limitée vous confère des droits légaux spécifiques. Selon votre pays, ou l’État dans lequel vous
vous trouvez, il est possible que vous disposiez d’autres droits. Veuillez consulter les lois applicables dans votre

pays ou votre État pour déterminer l’ensemble de vos droits.

FAIRE FONCTIONNER LA GaRaNTIE

Pour faire fonctionner la garantie sur ce produit, veuillez contacter Adam Hall ou le revendeur agréé auquel vous
avez acheté le produit.

ElIMINaTIoN coRREcTE DES DÉCHETS (DÉCHETS ÉLECTROMÉNAGERS)

(Applicable dans l’Union Européenne et dans les autres pays européens disposant d’un système de tri des déchets)

Ce signe figurant sur le produit, ou dans la brochure jointe au produit, indique qu’il ne doit pas être jeté dans le
même bac à ordures que les déchets ménagers classiques lorsqu’il arrive en fin de vie. Pour écarter les risques
de pollution de l’environnement ou les risques d’intoxication humaine dûes à un mauvais traitement des déchets,
veuillez séparer ce produit des autres types de déchets. Il sera ainsi inséré dans la boucle du recyclage et ces
composants pourront être traités puis éventuellement réutilisés.

Nous recommandons aux particuliers de contacter leur revendeur local ou les autorités locales pour s’informer
de la meilleure façon de traiter les déchets électroménagers.

Les professionnels doivent contacter leur fournisseur et examiner avec lui les termes et conditions de leur
contrat d’achat. Ce produit ne doit pas être mélangé aux déchets industriels.

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

36

dEclaRaTIoNS DU FABRICANT:

dEclaRaTIoN WEEE

Votre produit LD-Systems a été développé et fabriqué avec des matériaux et des composants de haute qualité,
qui peuvent être recyclés et/ou réutilisés. Ce symbole indique que les appareils électriques et électroniques, à la
fin de leur durée de vie opérationnelle, doivent être gérés séparément des déchets ordinaires.
Veuillez apporter ce produit au point de collecte ou centre de recyclage local prévu pour de tels appareils. Vous
contribuerez ainsi à la protection de l'environnement dans lequel nous vivons tous.

BaTTERIES ET ACCUMULATEURS

Les piles ou batteries rechargeable livrées avec l'appareil sont recyclables. Veuillez les jeter dans un bac à dé­chets spécial, ou déposez-les chez votre revendeur spécialisé. Pour une meilleure protection de l'environnement,
ne jetez les piles que lorsqu'elles sont épuisées.

Adam Hall GmbH, tous droits réservés. Les caractéristiques techniques et les fonctions disponibles sur le produit
sont sujettes à modifications. La photocopie, la traduction et toute forme de copie, partielle ou intégrale, de ce
manuel utilisateur sont interdites.

ITALIANOPOLSKIESPAÑOL

FRANCAISFRANCAIS FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

37

¡Gracias por elegir LD-Systems!

Este producto se ha diseñado para ofrecer una fiabilidad y durabilidad óptima. Los productos de LD-Systems
se caracterizan por su gran calidad, avalada por el prestigio de la marca y una dilatada experiencia como
fabricante.

Le rogamos que lea atentamente estas instrucciones para familiarizarse rápidamente con este producto LD­Systems y aprovechar al máximo todas las funciones.

Si desea obtener información sobre LD-Systems, visite nuestro sitio web WWW.LD-SYSTEMS.COM

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

38

SERIE ld STINGER

LDEB15HP

ITALIANOPOLSKIESPAÑOL

FRANCAISFRANCAIS FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

39

04

MEDIDAS DE SEGURIDAD:

1. Lea atentamente estas instrucciones.

2. Guarde estas instrucciones para futuras consultas.

3. Siga todas las instrucciones indicadas.

4. Asegúrese de cumplir todas las advertencias.

5. Utilice el equipo de manera apropiada y según la finalidad prevista.

6. Utilice solo soportes y fijaciones que sean robustos y adecuados cuando instale el equipo de forma perma­nente. Asegúrese de que los soportes de montaje estén firmemente fijados. Asegúrese de que el equipo está
sólidamente instalado para evitar cualquier riesgo de caída.

8. Evite instalar el equipo cerca de radiadores, acumuladores de calor, estufas o cualquier otra fuente de calor.
Asegúrese de que el equipo esté instalado en un lugar con ventilación suficiente para evitar cualquier sobreca­lentamiento.

9. No coloque sobre el equipo fuentes de llamas sin protección, por ejemplo, velas encendidas.

10. No bloquee los orificios de ventilación.

11. No utilice este equipo cerca del agua.

12. Evite exponer el equipo a gotas o salpicaduras que puedan caer dentro del mismo. No coloque sobre el
equipo objetos que contengan líquidos, como jarrones y vasos.

13. Asegúrese de no dejar caer ningún objeto dentro del equipo.

14. Utilice solo los accesorios recomendados por el fabricante para este equipo.

15. ADVERTENCIA: Este equipo de Clase I debe estar conectado a una toma de corriente eléctrica con conexión a
tierra. Asegúrese de que la conexión a tierra es correcta y que el conductor de protección no se ha anulado. Si el
enchufe del cable suministrado no encaja en la toma de corriente, póngase en contacto con un electricista.

16. Asegúrese de que no se pueda pisar el cable eléctrico. Proteja el cable eléctrico para que no quede pinzado,
especialmente cerca del enchufe del equipo o de la toma de corriente.

17. Compruebe todas las conexiones después de conectar el equipo para evitar daños o accidentes, como el
riesgo de tropiezo.

18. Al instalar el equipo procure que la toma de conexión eléctrica sea fácilmente accesible.

19. Para desconectar completamente la tensión del equipo, deberá desenchufar el cable eléctrico.

20. Si el equipo está equipado con una toma eléctrica Volex, para poder desenchufarlo deberá desbloquear el
enchufe Volex correspondiente. De no ser así, al tirar del cable puede que el equipo se deslice de su em­plazamiento original, causando daños personales y materiales. Por lo tanto, asegúrese de colocar los cables
cuidadosamente.

21. Desenchufe el equipo durante las tormentas eléctricas o cuando no lo utilice durante largos períodos de
tiempo.

22. Durante el transporte, asegúrese de que el equipo no se caiga y pueda causar daños personales o materia­les.

23. Si el equipo no funciona correctamente, se ha derramado líquido sobre el mismo, ha caído un objeto en su
interior, o se ha dañado de alguna manera, apague inmediatamente el equipo, desenchufe el cable eléctrico y
acuda a personal de servicio técnico cualificado.

24. Para limpiar el equipo utilice solo un paño seco.

25. Procure seguir las normas vigentes en su país sobre reciclaje de desechos. Separe los componentes de
plástico, papel y cartón del paquete para reciclarlos en sus contenedores respectivos.

26. Las bolsas de plástico deben guardarse fuera del alcance de los niños.

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

40

MEDIDAS DE SEGURIDAD / INTRoduccIÓN:

INTRoduccIÓN

El LDEB15HP es un potente altavoz full range de 2 vías, cuyas características permiten utilizarlo en modo
biamplificado o full range. Ambos modos se pueden utilizar por separado.

Estas características hacen del LDEB15HP un equipo indispensable y flexible para cualquier artista, músico, DJ o
técnico de refuerzo sonoro.

ITALIANOPOLSKIESPAÑOL

FRANCAISFRANCAIS FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

41

ADVERTENCIA:

Para evitar el riesgo de descarga eléctrica, no retire la tapa (o el panel posterior). Este equipo no contiene piezas
que puedan ser reparadas por el usuario. Para cualquier tarea de mantenimiento o reparación, acuda a un
técnico cualificado.

El símbolo de rayo dentro de un triángulo equilátero advierte al usuario de la presencia de tensión
peligrosa sin aislamiento dentro de la carcasa del producto que pueden ser de magnitud suficiente
como para suponer un riesgo para las personas.

El símbolo de exclamación dentro de un triángulo equilátero advierte al usuario de la existencia de
importantes instrucciones de funcionamiento y mantenimiento (reparaciones) en la documentación
adjunta con el equipo.

ADVERTENCIA: ¡ALTO VOLUMEN!

Este sistema de transmisión se destina a un uso profesional. Por consiguiente, si se aplica a un uso comercial,
estará sujeto a las normas y reglamentos de la Asociación para la prevención de accidentes de su sector
profesional. Como fabricante, Adam Hall tiene la obligación de informar formalmente a los usuarios de la
existencia de posibles riesgos para la salud.

Daños auditivos por exposición prolongada a un nivel SPL alto: el altavoz puede generar fácilmente un nivel de
presión sonora (SPL) lo suficientemente elevado como para causar daños auditivos permanentes a los artistas, el
personal de producción y el público. Deben tomarse precauciones para evitar la exposición prolongada a un SPL
de más de 90 dB.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

paNEl poSTERIoR/CONTROLES:

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

42

1

2

paNEl poSTERIoR/CONTROLES:

1

ENTRada

Los dos conectores Speakon de 4 pines están cableados en paralelo y se pueden utilizar para ambos modos
operativos, full range y biamplificado.
Si se usa uno de los conectores como entrada, el otro se puede usar como salida en paralelo.

En el modo full range (conmutador

2

en posición FULLRANGE) solo se usan los pines 1+ y 1- de los
conectores Speakon. La separación de las frecuencias altas y bajas se realiza mediante un crossover pasivo
integrado.

En el modo biamplificado (conmutador

2

en posición BIAMPING) los pines 1+ y 1- de los conectores
Speakon se utilizan para las frecuencias bajas (woofer) y los pines 2+ y 2- se utilizan para las frecuencias
altas (tweeter). Para separar las frecuencias se utilizará un crossover activo (LDDS21 o LDDPA260) antes del
amplificador (se recomienda una frecuencia de corte de 1.000 Hz).

2

coNMuTadoR dE Modo opERaTIVo

Para el modo full range, coloque el conmutador en la posición FULLRANGE.
Para el modo biamplificado, coloque el conmutador en la posición BIAMPING.

ITALIANOPOLSKIESPAÑOL

FRANCAISFRANCAIS FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

43

cRoSSOVER:

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

44

Inside connection Stinger 15 HP

1+

1+

1-

1-

2+

2+

2-

2-

Xover

+

+ +

+

+

-

-

-

-

IN

woofer

woofer

tweeter

tweeter

33µF/250V

woofer + RED

tweeter +

BLUE

tweeter -

GREEN

BLACK

NL-4 IN

NL-4 OUT

1

2

3

4

1a

2a

3a

4a

1b

2b

3b

4b

Switch

4 x A/B

black

red

blue

green

BIaMplIFIcado:

ITALIANOPOLSKIESPAÑOL

FRANCAISFRANCAIS FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

45

1+

+

-

+

-

1-

2+

2-

n/c

FULLRANGE MODE

CROSSOVER

TWEETER

WOOFER

2+

2-

1+

1-

BIAMPING MODE

+

-

+

-

TWEETER

WOOFER

caRacTERÍSTIcaS TÉcNIcaS:

ld STINGER 15Hp

Modelo LDEB15HP
Tipo Bass reflex
Woofer

Motor de agudos

Faital PRO 15FX560

Faital Pro HF200
Dispersión 60° x 40°
Potencia (continua/pico) 800 W/1600 W
Banda de frecuencias 50 Hz a 19 kHz
SPL 1 W, 1 m 101 dB
SPL máximo 130 dB
Impedancia 8 ohmios
Frecuencia de corte 1.000 Hz

Conectores

Entrada: Speakon Neutrik NL4

Salida: Speakon Neutrik NL4
Material de la caja Contrachapado de 18 mm
Dimensiones (An x Al x F) 445 x 720 x 425 mm

Características

Conmutador de modo biamplificado, robustas asas de

acero y soporte de 36 mm

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

46

ITALIANOPOLSKIESPAÑOL

FRANCAISFRANCAIS FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

47

dEclaRacIÓN DEL FABRICANTE:

GARANTÍA lIMITada

Esta garantía limitada se aplica a los productos de la marca Adam Hall, LD Systems, LD Premium, Defender,
Palmer, Cameo y Eminence.

No afecta a los derechos de garantía legal que asume el vendedor. De hecho, le concede al usuario derechos
adicionales ante Adam Hall, independientes de la garantía legal.

Adam Hall garantiza que el producto que ha adquirido de Adam Hall o de cualquier distribuidor autorizado de
Adam Hall estará exento de defectos de material y mano de obra, en condiciones normales de uso, durante un
período de 2 o 5 años a partir de la fecha de compra.

La garantía limitada entra en vigor el día de la fecha de compra. Para tener derecho a esta garantía será
necesario presentar un justificante de compra válido en el que figure la fecha de compra del producto, por
ejemplo, la factura o el albarán de entrega. Si el producto que ha adquirido necesitara una reparación durante
la vigencia de la garantía limitada, tendrá derecho a obtener los servicios de garantía conforme a los términos y
condiciones establecidos en este documento.

Esta garantía limitada se aplica únicamente al comprador original de este producto de Adam Hall y no se puede
transferir a terceras personas a las que el comprador haya cedido la propiedad del producto. Durante el periodo
de garantía limitada, Adam Hall se compromete a reparar o sustituir las piezas defectuosas del producto. Todas
las piezas o componentes retirados durante la reparación pasarán a ser propiedad de Adam Hall.

En el caso poco probable de que se produzca un fallo recurrente en el producto adquirido, Adam Hall, a su
entera discreción, podrá optar por sustituir dicho producto por otro de similares características.

Adam Hall no garantiza el funcionamiento ininterrumpido y sin fallos de este producto. Adam Hall no se hace
responsable de los posibles daños ocasionados por no seguir las instrucciones de uso suministradas con el
producto Adam Hall.

Esta garantía limitada no se aplica:

- en caso de desgaste normal de los consumibles (baterías, etc.)

- a los productos cuyo número de serie ha sido borrado, o que han quedado dañados y defectuosos debido a un
accidente

- en caso de defectos ocasionados por una incorrecta utilización o manipulación, o cualquier otra causa ajena

- en caso de utilización del producto no conforme con los parámetros establecidos en la documentación facilita­da con el producto

- en caso de utilización de piezas de repuesto no fabricadas o vendidas por Adam Hall

- si el producto ha sido modificado o reparado por personal no autorizado por Adam Hall

Estos términos y condiciones constituyen el acuerdo de garantía íntegro y exclusivo entre usted y Adam Hall en
relación con el producto Adam Hall que acaba de adquirir.

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

48

dEclaRacIÓN DEL FABRICANTE:

LIMITACIÓN DE RESpoNSaBIlIdad

Si su producto Adam Hall no funciona de acuerdo con las garantías mencionadas arriba, tendrá derecho exclusi­vamente a la reparación o sustitución del mismo. La responsabilidad máxima de Adam Hall en virtud de los tér­minos de esta garantía está limitada al menor importe que resulte del precio de compra del producto, del coste
de la reparación o la sustitución de las piezas que han dejado de funcionar en condiciones normales de uso.

Adam Hall no será responsable de cualquier daño causado por el producto o por el mal funcionamiento del
producto, incluidas la pérdida de ganancias, la pérdida de ahorros o cualquier consecuencia derivada de dichas
pérdidas. Adam Hall no se hará responsable de ninguna reclamación presentada por un tercero o por el compra­dor inicial en nombre de un tercero.

Esta limitación de responsabilidad se aplicará con independencia de que se solicite una indemnización por daños
y perjuicios, o se presenten reclamaciones por negligencia, contractuales o de cualquier otra índole, y no podrá
ser derogada o modificada. Esta limitación de responsabilidad será efectiva incluso en el caso de que el com­prador hubiese avisado previamente a Adam Hall o a alguno de sus representantes de la posibilidad de reclamar
daños y perjuicios. No obstante, esta limitación de responsabilidad no tendrá efecto en caso de reclamación por
daños personales.

Esta garantía limitada le otorga derechos legales específicos. Puede que posea derechos adicionales conforme a
la legislación del país o Estado en el que se encuentre. Le recomendamos que consulte la legislación vigente en
su país o Estado para conocer el alcance de sus derechos.

APLICACIÓN DE LA GaRaNTÍa

Para solicitar asistencia técnica en relación con el producto en garantía, póngase en contacto con Adam Hall o
con el distribuidor autorizado donde adquirió el producto.

ElIMINacIÓN coRREcTa DE ESTE PRODUCTO (DESECHOS ELÉCTRICOS)

(Aplicable en la Unión Europea y en los países europeos que dispongan de un sistema de recogida selectiva)

El símbolo que aparece sobre el producto o en la documentación adjunta indica que, al final de su vida útil,
no deberá desecharse con los demás residuos domésticos. Para evitar posibles efectos negativos en el medio
ambiente y en la salud humana debidos al vertido incontrolado de desechos, no mezcle este producto con los
demás residuos. La recogida selectiva ayuda a su posterior reciclaje y fomenta la reutilización sostenible de los
componentes de este equipo.
Si usted es un particular, deberá ponerse en contacto con el distribuidor donde adquirió este producto, o con el
ayuntamiento, para informarse sobre el reciclaje adecuado de este equipo.
Si usted es una empresa, deberá ponerse en contacto con su proveedor e informarse sobre los términos y condi­ciones de su contrato de compra-venta. Este producto no debe mezclarse con otros residuos industriales.

ITALIANOPOLSKIESPAÑOL

FRANCAISFRANCAIS FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

49

dEclaRacIÓN DEL FABRICANTE:

dEclaRacIÓN SoBRE WEEE

Este producto LD-Systems se ha desarrollado y fabricado con materiales y componentes de alta calidad que se
pueden reciclar o reutilizar. Este símbolo indica que los equipos eléctricos y electrónicos deben separarse del
resto de residuos comunes al final de su vida útil.
Para desechar este producto, llévelo al punto de recogida municipal o al centro de reciclaje específico para este
tipo de equipos. De este modo, contribuirá a proteger el medioambiente.

pIlaS Y ACUMULADORES

Las pilas suministradas o las pilas recargables se pueden reciclar. Para desecharlas, deposítelas en un conte­nedor especial o entréguelas a su proveedor especializado. Para proteger el medioambiente, deseche sólo pilas
gastadas.

Adam Hall GmbH. Todos los derechos reservados. Los datos técnicos y las características funcionales del pro­ducto están sujetos a modificaciones. Se prohíbe la fotocopia, traducción y cualquier otra forma de reproducción
parcial o total de este manual de usuario.

Dziękujemy za wybór LD Systems!

Zaprojektowaliśmy ten produkt tak, aby działał sprawnie przez wiele lat. LD Systems gwarantuje wysoką jakość
produktów swoją marką iwieloma latami doświadczenia jakoproducent.

Prosimy odokładne zapoznanie się zniniejszą instrukcją, ponieważ chcemy, abyś szybko mógł cieszyć się
wpełni swoim nowym produktem LD Systems.

Więcej informacji na temat produktów marki LD Systems znajduje sięnastronie WWW.ld-SySTEMS.COM

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

50

SERIA LD STINGER

LDEB15HP

ITALIANOPOLSKIESPAÑOL

FRANCAISFRANCAIS FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

51

04

ŚRodkI OSTROŻNOŚCI:

1. Należy uważnie przeczytać niniejsze wskazówki dotyczące bezpieczeństwa.

2. Zachować wszystkie wskazówki i instrukcje na przyszłość.

3. Przestrzegać tych instrukcji.

4. Przestrzegać wszystkich wskazówek ostrzegawczych.

5. Używać urządzenia tylko w sposób zgodny z jego przeznaczeniem.

6. Stosować wyłącznie stabilne i pasujące statywy, ew. elementy mocujące, jeśli urządzenie instalowane jest na
stałe. Zwrócić uwagę na dokładne osadzenie uchwytów ściennych. Zapewnić bezpieczną instalację urządzenia i
upewnić się, że urządzenie nie spadnie.

8. Unikać instalowania urządzenia w pobliżu grzejników, zasobników ciepła, pieców i innych źródeł ciepła.
Zadbać o zainstalowanie urządzenia w taki sposób, aby zawsze było ono wystarczająco chłodzone i nie mogło
się przegrzać.

9. Nie ustawiać na urządzeniu otwartych źródeł ognia, np. palących się świec.

10. Nie zakrywać szczelin wentylacyjnych.

11. Nie używać urządzenia w pobliżu wody.

12. Upewnić się, że do wnętrza urządzenia nie przedostają się krople wody ani pryskająca woda. Nie umieszczać
na urządzeniu przedmiotów napełnionych wodą, takich jak wazy czy naczynia na napoje.

13. Uważać na to, aby do urządzenia nie wpadały żadne przedmioty.

14. Stosować wyłącznie akcesoria zatwierdzone do tego celu przez producenta.

15. UWAGA: urządzenie KLASY BEZPIECZEŃSTWA I musi być podłączone do gniazdka sieciowego z przewodem
ochronnym. Nigdy nie dezaktywować działania złącza przewodu ochronnego załączonego kabla sieciowego. Jeśli
wtyczka dostarczonego kabla nie pasuje do gniazdka, skontaktować się z elektrykiem.

16. Zadbać o to, aby nie można było deptać po kablu sieciowym. Chronić kable przed zgnieceniem, w
szczególności miejsce zlokalizowane w pobliżu wtyczki przyrządowej i sieciowej.

17. Po podłączeniu urządzenia sprawdzić wszystkie połączenia w celu wykluczenia uszkodzeń lub wypadków,
np. przez potknięcie się.

18. Podczas montażu urządzenia należy zwrócić uwagę na to, aby wtyczka sieciowa była łatwo dostępna.

19. Aby odłączyć urządzenia całkowicie od napięcia, należy wyciągnąć wtyczkę sieciową.

20. Jeśli urządzenie jest wyposażone w gniazdo sieciowe Volex, trzeba odblokować wtyczkę przyrządową Volex,
aby móc ją odłączyć. Oznacza to, że pociąganie za kabel sieciowy może spowodować, że urządzenie spadnie
ze swojego miejsca, co może prowadzić do urazów i/lub szkód rzeczowych. Dlatego należy uważać na to, aby
dobrze ułożyć kable.

21. W razie niebezpieczeństwa uderzenia pioruna lub przy dłuższym nieużywaniu urządzenia wyciągnąć wtyczkę
sieciową.

22. Podczas transportu uważać na to, aby transportowany sprzęt nie spadł, co mogłoby prowadzić do urazów i/
lub szkód rzeczowych.

23. Jeśli urządzenie nie działa prawidłowo, zostało narażone na działanie cieczy, do środka wpadł jakiś przedmi­ot lub zostało ono uszkodzone w inny sposób, natychmiast wyłączyć je i wyciągnąć wtyczkę sieciową. Wszelkie
naprawy zlecać wyłącznie autoryzowanym warsztatom specjalistycznym.

24. Do czyszczenia urządzenia używać wyłącznie suchej szmatki.

25. Przestrzegać obowiązujących w danym kraju przepisów dotyczących utylizacji. Podczas utylizacji oddzielić
plastik od papieru i tektury.

26. Torebki plastikowe przechowywać w miejscu niedostępnym dla dzieci.

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

52

ŚRodkI OSTROŻNOŚCI / WSTęp:

WSTęp

LDEB15HP to dwudrożny, potężny system głośnikowy, który dzięki swojej charakterystyce zdolny jest do pracy w
trybie pełnozakresowym lub w trybie bi-amping. Oba tryby pracy są dostępne niezależnie.

Głośnik LDEB15HP jest niezbędnym narzędziem każdego artysty, muzyka, DJ-a lub specjalisty od nagłośnienia.

UWAGA:

Aby zmniejszyć zagrożenie porażeniem elektrycznym, nie zdejmuj pokrywy (lub tylnej części obudowy).
Wewnątrz nie znajdują się części, które użytkownik mógłby samodzielnie naprawić. Pozostaw obsługę
serwisową wykwalifikowanym fachowcom.

Symbol błyskawicy wewnątrz trójkąta równobocznego ostrzega użytkownika o nieizolowanych
częściach pod niebezpiecznym napięciem wewnątrz obudowy produktu, które w znaczący sposób
zwiększają zagrożenie dla zdrowia i życia osób.

Znak wykrzyknika wewnątrz trójkąta równobocznego zwraca uwagę użytkownika na ważne wskazówki
dotyczące obsługi ikonserwacji (serwisu), umieszczone winstrukcjach iopisach dostarczonych wraz
zproduktem.

OSTRZEŻENIE! WYSOKI POZIOM GŁOŚNOŚCI!

Opisywany system transmisyjny jest przeznaczony dozastosowań profesjonalnych. Wzwiązku ztym komercyjne
użytkowanie tego sprzętu podlega zasadom iprzepisom bezpieczeństwa, właściwym dla danego sektora
działalności, wtym regulacjom określonym przez towarzystwa ubezpieczeniowe. Przepisy nakładają na firmę
Adam Hall, jako na wytwórcę, obowiązek poinformowania użytkownika oistnieniu potencjalnych zagrożeń dla
zdrowia.

Głośniki mogą złatwością wygenerować wystarczający poziom ciśnienia akustycznego (SPL), by trwale
uszkodzić słuch artystów, członków ekipy produkcyjnej oraz publiczności. Należy podjąć stosowne środki
bezpieczeństwa, aby uniknąć długotrwałego działania ciśnienia akustycznego, przekraczającego poziom 90dB.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

ITALIANOPOLSKIESPAÑOL

FRANCAISFRANCAIS FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

53

paNEl TylNy/ELEMENTY STEROWANIA:

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

54

1

2

paNEl TylNy/ELEMENTY STEROWANIA:

1

WEJŚcIa

Oba czterobiegunowe gniazda Speakon są połączone równolegle i mogą być wykorzystywane w obu trybach
pracy, pełnozakresowym i bi-amping.
Jeśli jedno z gniazd jest wykorzystywane jako wejściowe, drugie może służyć jako gniazdo podłączenia
dodatkowej kolumny.

Przy pracy w trybie pełnozakresowym (przełącznik trybu pracy

2

w pozycji FULLRANGE) wykorzystywane
są tylko piny 1+ i 1- gniazd SPEAKON. Za podział sygnału wysokich i niskich częstotliwości odpowiada
wbudowana pasywna zwrotnica.

W trybie bi-amping (przełącznik trybu pracy

2

w pozycji BIAMPING) piny 1+ i 1- gniazd Speakon są
wykorzystywane do odbierania niskich częstotliwości (głośnik niskotonowy), a piny 2+ i 2- do odbierania
częstotliwości wysokich (głośnik wysokotonowy). W tym trybie zapodział częstotliwości odpowiadać musi
aktywna zwrotnica (LDDS21 lub LDDPA260) umieszczona wlinii przed wzmacniaczem (zalecana
częstotliwość zwrotnicy 1000Hz).

2

pRZEŁĄcZNIk TRyBu pRacy

Do pracy w trybie pełnozakresowym wybierz pozycję FULLRANGE.
Do pracy w trybie bi-amping wybierz pozycję BIAMPING.

ITALIANOPOLSKIESPAÑOL

FRANCAISFRANCAIS FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

55

ZWRoTNIca:

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

56

Inside connection Stinger 15 HP

1+

1+

1-

1-

2+

2+

2-

2-

Xover

+

+ +

+

+

-

-

-

-

IN

woofer

woofer

tweeter

tweeter

33µF/250V

woofer + RED

tweeter +

BLUE

tweeter -

GREEN

BLACK

NL-4 IN

NL-4 OUT

1

2

3

4

1a

2a

3a

4a

1b

2b

3b

4b

Switch

4 x A/B

black

red

blue

green

BIaMpING:

ITALIANOPOLSKIESPAÑOL

FRANCAISFRANCAIS FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

57

1+

+

-

+

-

1-

2+

2-

n/c

FULLRANGE MODE

CROSSOVER

TWEETER

WOOFER

2+

2-

1+

1-

BIAMPING MODE

+

-

+

-

TWEETER

WOOFER

SpEcyFIkacJE:

ld STINGER 15Hp

Nazwa modelu: LDEB15HP
Typ Bass Reflex
Głośnik niskotonowy

Przetwornik wysokotonowy

Faital PRO 15FX560

Faital Pro HF200
Dyspersja: 60°x40°
Moc wyjściowa [Ciągła/Szczytowa]: 800W/1600W
Zakres częstotliwości: 50Hz – 19kHz
Ciśnienie akustyczne (SPL) 1 W/1 m: 101dB
Maks. poziom ciśnienia akustycznego 130dB
Impedancja: 8 Ω
Częstotliwość podziału 1000Hz

Złącza

Wejścia: Speakon Neutrik NL4

Wyjście: Speakon Neutrik NL4
Materiał obudowy Sklejka 18mm
Wymiary (szer. x wys. x gł.) 445x720x425mm

Właściwości

Włączany tryb bi-amping, wytrzymałe uchwyty

stalowe, otwór nastatyw 36mm

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

58

dEklaRacJE PRODUCENTA:

OGRANICZONA GWaRaNcJa

Ta Ograniczona Gwarancja dotyczy produktów marek Adam Hall, LD Systems, LD Premium, Defender, Palmer,
Cameo oraz Eminence.

Niniejsza gwarancja nie wpływa na prawa gwarancyjne wynikające z przepisów lokalnych. Jest to dodatkowa,
niezależna gwarancja ze strony firmy Adam Hall.

Adam Hall gwarantuje, że zakupiony produkt Adam Hall zakupiony od firmy Adam Hall lub autoryzowanego
przedstawiciela Adam Hall, pozostanie wolny od wad w materiałach i wykonaniu, przy normalnym użytkowaniu
przez okres 2 lub 3 lat od daty zakupu.

Okres gwarancyjny rozpoczyna się z dniem zakupu. Aby móc skorzystać z serwisu gwarancyjnego, kupujący
zobowiązany jest do przedstawienia dowodu zakupu opatrzonego datą. Dokumenty takie jak paragon, faktura
lub list przewozowy mogą być dowodem daty zakupu. Jeśli produkt wymienionych powyżej marek wymaga
naprawy w czasie trwania okresu gwarancyjnego, nabywcy przysługują gwarancyjne usługi serwisowe zgodne z
warunkami przedstawionymi w tym dokumencie.

Niniejsza gwarancja obejmuje wyłącznie oryginalnego nabywcę produktu marki Adam Hall i nie można jej przenieść
na inną osobę, która przejmie własność produktu od oryginalnego nabywcy. Podczas okresu gwarancyjnego, Adam
Hall zobowiązuje się do naprawy lub wymiany wadliwych komponentów produktu. Wszystkie części i elementy
wymontowane z urządzenia podczas działań serwisowych stają się własnością Adam Hall.

W mało prawdopodobnym przypadku powtarzania się wady produktu Adam Hall, Adam Hall może zdecydować
o dostarczeniu urządzenia zamiennego wybranego przez Adam Hall, które charakteryzuje się co najmniej takimi
samymi parametrami jak reklamowany produkt.

Adam Hall nie gwarantuje, że eksploatacja produktu będzie przebiegać bezbłędnie lub nieprzerwanie.
Adam Hall nie ponosi odpowiedzialności za uszkodzenia wynikające z niezastosowania się użytkownika do
instrukcji dołączonej do produktu Adam Hall.

Ta Ograniczona Gwarancja nie dotyczy,

- części podlegających normalnemu zużyciu (np. akumulator)

- produktów, których numer seryjny został usunięty, uszkodzony lub pozbawiony czytelnościw wyniku wypadku

- przypadków nieprawidłowego użycia, celowego uszkodzenia lub powodów zewnętrznych

- przekroczenia dopuszczalnych parametrów pracy określonych w dokumentacji dostarczonej z produktem

- użycia części zamiennych nie pochodzących od Adam Hall

- przez modyfikację lub serwis nieprzeprowadzony przez Adam Hall

Te warunki określają kompletną i wyłączną umowę gwarancyjną między Nabywcą i firmą Adam Hall odnośnie
zakupionego produktu markowego Adam Hall.

ITALIANOPOLSKIESPAÑOL

FRANCAISFRANCAIS FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

59

dEklaRacJE PRODUCENTA:

OGRANICZENIE odpoWIEdZIalNoŚcI

Jeśli Twój produkt Adam Hall nie działa prawidłowo, wskazanym i wyłącznym rozwiązaniem jest naprawa
lub wymiana. Maksymalna odpowiedzialność firmy Adam Hall w związku z niniejszą gwarancją ogranicza
się maksymalnie do kwoty równej cenie zakupu produktu lub kosztom naprawy lub wymiany komponentów
sprzętowych, które uległy uszkodzeniu lub nie działają prawidłowo podczas normalnego użytkowania.
Adam Hall nie odpowiada za jakiekolwiek szkody spowodowane przez produkt lub awarię produktu, włącznie z
utratą zysków lub oszczędności, szczególnych, przypadkowych lub powiązanych szkód. Adam Hall nie ponosi
odpowiedzialności za zobowiązania użytkownika wobec stron trzecich lub zobowiązania stron trzecich wobec
użytkownika.
Ograniczenie odpowiedzialności ma zastosowanie w przypadku, gdy występują roszczenia odszkodowawcze lub
składane są reklamacje na podstawie niniejszej gwarancji lub jako roszczenie z tytułu czynu niedozwolonego
(włączając w to zaniedbanie oraz ścisłą odpowiedzialność za produkt), roszczenie z umowy lub jakiekolwiek inne
roszczenie. Żadna osoba nie może uchylić lub zmienić tych ograniczeń odpowiedzialności. Niniejsze ograniczenie
odpowiedzialności pozostaje w mocy nawet jeśli nabywca poinformował firmę Adam Hall lub jej autoryzowanego
przedstawiciela o możliwości wystąpienia takich szkód. Te ograniczenia odpowiedzialności nie dotyczą roszczeń
wynikających z wystąpienia obrażeń u osób.

Niniejsza Gwarancja daje Ci pewne specyficzne prawa. Mogą przysługiwać Ci również inne prawa, które
różnią się między sobą zależnie od państwa nadania. Radzimy zapoznanie się z prawem właściwym krajowi
zamieszkania, w celu uzyskania kompletnej wiedzy na temat przysługujących praw.

ŻĄDANIE oBSŁuGI GWaRaNcyJNEJ

Aby uzyskać obsługę gwarancyjną swojego produktu, skontaktuj się z firmą Adam Hall lub jej autoryzowanym
przedstawicielem od którego kupiłeś produkt.

pRaWIdŁoWE SkŁadoWaNIE TEGO PRODUKTU
(ODPADY ELEKTRONICZNEI)

(Informacje mają zastosowanie w krajach członkowskich UE i innych krajach europejskich, w których obowiązuje segregacja odpadów)

Ten znak na produkcie lub dołączonej dokumentacji oznacza, że nie należy go wyrzucać wraz z domowymi
odpadkami po wycofaniu z użycia. Aby zapobiec możliwym szkodom dla środowiska i ludzkiego zdrowia
spowodowanym niekontrolowanym składowaniem odpadów, prosimy o oddzielenie tego produktu od innych
odpadów i odpowiedzialne poddanie go recyklingowi w celu promowania ciągłego odzyskiwania zasobów
materiałowych.

Użytkownicy domowi powinni skontaktować się ze sprzedawcą lub lokalnym urzędem, aby uzyskać informacje
na temat przyjaznej środowisku zbiórki odpadów elektronicznych.

Użytkownicy biznesowi powinni skontaktować się ze swoim dostawcą i sprawdzić warunki kontraktu nabycia.
Tego produktu nie należy mieszać z innymi odpadami komercyjnymi przy składowaniu.

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

60

dEklaRacJE PRODUCENTA:

dEklaRacJa-WEEE

Twój produkt LD Systems został zaprojektowany i wykonany z wysokiej jakości materiałów i komponentów,
które można poddać recyklingowi i/lub użyć ponownie. Ten symbol oznacza, że sprzęt elektryczny i elektroniczny
należy składować osobno od normalnych odpadów po zakończeniu użytkowania.
Prosimy, przekaż ten produkt do lokalnego punktu zbiórki lub centrum recyklingowego przeznaczonego dla tego
typu sprzętu. W ten sposób przyczynisz się do ochrony środowiska, w którym żyjemy.

BaTERIE I AKUMULATORY

Dołączone baterie lub akumulatory można poddać recyklingowi. Prosimy, składuj je jako specjalne odpady lub
zwróć do punktu nabycia. W celu ochrony środowiska wyrzucaj wyłącznie zużyte baterie.

Adam Hall GmbH, wszystkie prawa zastrzeżone. Dane techniczne i funkcjonalne produktu mogą podlegać
modyfikacjom. Kopiowanie, tłumaczenie i pozostałe formy reprodukcji fragmentów lub całości tej instrukcji
obsługi są zabronione.

ITALIANOPOLSKIESPAÑOL

FRANCAISFRANCAIS FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

61

Grazie per aver scelto DL-Systems!

Questo prodotto è stato progettato per garantire un funzionamento affidabile per molti anni. LD-Systems, grazie
al suo nome e alla sua esperienza pluriennale come fabbricante, garantisce prodotti di alta qualità.

Vi invitiamo a dedicare qualche istante a un'attenta lettura delle presenti istruzioni, per poter godere rapidamente
e appieno dei vostri nuovi prodotti LD-Systems.

Per ottenere informazioni su LD-Systems consultate il nostro sito web WWW.LD-SYSTEMS.COM

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

62

SERIE ld STINGER

LDEB15HP

ITALIANOPOLSKIESPAÑOL

FRANCAISFRANCAIS FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

63

04

MISURE PREVENTIVE :

1. Leggere attentamente queste indicazioni.

2. Conservare tutte le indicazioni e le istruzioni.

3. Seguire le istruzioni.

4. Osservare tutte le avvertenze.

5. Utilizzare il dispositivo unicamente nelle modalità previste.

6. Utilizzare esclusivamente stativi e fissaggi stabili e adatti quando il dispositivo viene installato in maniera fissa.
Verificare che gli attacchi a parete siano fissati saldamente. Verificare che il dispositivo sia installato in maniera
sicura e non possa cadere.

8. Non installare il dispositivo in prossimità di radiatori, accumulatori termici, stufe o altre fonti di calore.
Accertarsi che il dispositivo sia sempre installato in modo che venga raffreddato a sufficienza e non possa
surriscaldarsi.

9. Non appoggiare sul dispositivo fonti di combustione aperte, come candele accese.

10. Non coprire le fessure di areazione.

11. Non attivare il dispositivo nell‘immediata vicinanza di acqua.

12. Accertarsi che all‘interno del dispositivo non possa penetrare acqua per gocciolamento o spruzzo. Non collo­care sul dispositivo oggetti contenenti liquidi, quali vasi, tazze o bicchieri.

13. Prestare attenzione affinché nel dispositivo non possano cadere oggetti.

14. Per il dispositivo utilizzare esclusivamente accessori appositamente previsti dal produttore.

15. ATTENZIONE: questo dispositivo di CLASSE DI PROTEZIONE I deve essere collegato a una presa di rete con
terminale di messa a terra. Non disattivare mai il terminale di messa a terra del cavo di allacciamento alla rete
fornito in dotazione. Se la spina del cavo di serie non entra nella presa, contattare il proprio elettricista.

16. Assicurarsi che il cavo di rete non possa essere calpestato. Proteggere il cavo di rete da schiacciamenti, in
particolare nell‘area della spina del dispositivo e della spina di rete.

17. Una volta collegato il dispositivo, verificare tutte le connessioni per evitare danni o incidenti, ad esempio per
inciampo.

18. Quando si installa il dispositivo, accertarsi che la spina sia facilmente accessibile.

19. Per attivare il dispositivo in assoluta assenza di tensione, la spina deve essere staccata.

20. Per staccare un dispositivo provvisto di presa Volex, è necessario sbloccare la relativa spina Volex del dis­positivo stesso. In altri termini, è possibile che tirando il cavo di rete il dispositivo si strappi dalla sua posizione,
causando danni a cose e/o persone. Prestare quindi la massima attenzione alla posa scrupolosa del cavo.

21. Staccare la spina in caso di pericolo di fulmini o se si prevede di non utilizzare il dispositivo per lungo tempo.

22. Durante il trasporto, assicurarsi che l‘attrezzatura trasportata non cada e possa causare danni a cose e/o
persone.

23. Se il dispositivo non funzionasse più correttamente, vi cadesse sopra del liquido o un oggetto o venisse
danneggiato in altro modo, spegnerlo immediatamente e staccare la spina. Affidare qualsiasi riparazione esclusi­vamente a personale qualificato autorizzato.

24. Per la pulizia del dispositivo utilizzare esclusivamente un panno pulito.

25. Rispettare le leggi sullo smaltimento in vigore nel paese di installazione. Separare la plastica dalla carta e dal
cartone per lo smaltimento.

26. I sacchetti di plastica vanno custoditi in modo che non siano accessibili ai bambini.

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

64

MISURE PREVENTIVE / INTRoduZIoNE :

INTRoduZIoNE

Il LDEB15HP è un potente altoparlante fullrange a due vie le cui caratteristiche ne consentono l'utilizzo sia in
modalità biamping sia fullrange. Entrambe le modalità possono essere adottate separatamente.

Le caratteristiche fanno del LDEB15HP uno strumento indispensabile e flessibile per tutti gli artisti, musicisti, DJ
o professionisti del 'sound reinforcement'.

ATTENZIONE:

per ridurre il rischio di scosse elettriche, non rimuovere il coperchio (o il retro). All'interno del dispositivo non
sono presenti parti su cui l'utente può effettuare operazioni di manutenzione. Rivolgersi a personale qualificato
per effettuare le operazioni di manutenzione.

Il simbolo del fulmine con la punta di freccia all'interno di un triangolo equilatero avverte l'utente della
presenza di una "tensione pericolosa" non isolata all'interno del corpo del prodotto, di magnitudine tale
da costituire un pericolo per le persone.

Il punto esclamativo all'interno di un triangolo equilatero avverte l'utente della presenza di importanti
istruzioni operative e relative alla manutenzione nella documentazione che accompagna l'apparecchio.

ATTENZIONE! VOLUME ALTO!

Questo sistema di trasmissione verrà utilizzato a scopi professionali, pertanto l'uso commerciale dell'attrezzatura
è soggetto alle norme e ai regolamenti dell'Istituto Nazionale per l'Assicurazione contro gli Infortuni sul Lavoro
relativi al nostro settore industriale. Adam Hall, in qualità di produttore, è tenuto a fornire all'utente informazioni
formali circa l'esistenza di possibili rischi sanitari.

Danno all'udito per esposizione prolungata a dei livelli di pressione sonora (SPL) eccessivi: l'altoparlante è
facilmente in grado di raggiungere dei livelli di pressione sonora (SPL) sufficienti a causare dei danni permanenti
all'udito agli artisti, al personale della produzione e al pubblico. Bisogna adottare le precauzioni necessarie per
evitare l'esposizione prolungata a una SPL superiore a 90 dB.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

ITALIANOPOLSKIESPAÑOL

FRANCAISFRANCAIS FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

65

paNNEllo poSTERIoRE / ELEMENTI DI CONTROLLO:

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

66

1

2

paNNEllo poSTERIoRE / ELEMENTI DI CONTROLLO:

1

INGRESSI

I due connettori Speakon a 4 poli sono cablati in parallelo e possono essere utilizzati per entrambe le
modalità di funzionamento, fullrange e biamping.
Se un connettore viene utilizzato come ingresso, l'altro può essere utilizzato come uscita in parallelo.

Per la modalità fullrange (commutatore della modalità operativa

2

in posizione FULLRANGE) vengono
utilizzati unicamente i pin 1+ e 1- del connettore SPEAKON. La separazione tra alte e basse frequenze si
ottiene mediante un crossover passivo integrato.

Per la modalità biamping (commutatore della modalità operativa in

2

posizione BIAMPING), per le basse
frequenze (woofer) vengono utilizzati i pin 1+ e 1- dei connettori Speakon e per le alte frequenze (tweeter) i
pin 2+ e 2-. Per separare le frequenze si utilizza un crossover attivo (LDDS21 o LDDPA260) prima
dell'amplificatore (frequenza di crossover consigliata 1000Hz).

2

coMMuTaToRE dElla ModalITÀ opERaTIVa

Per modalità fullrange impostare su FULLRANGE.
Per modalità biamping impostare su BIAMPING.

ITALIANOPOLSKIESPAÑOL

FRANCAISFRANCAIS FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

67

cRoSSOVER:

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

68

Inside connection Stinger 15 HP

1+

1+

1-

1-

2+

2+

2-

2-

Xover

+

+ +

+

+

-

-

-

-

IN

woofer

woofer

tweeter

tweeter

33µF/250V

woofer + RED

tweeter +

BLUE

tweeter -

GREEN

BLACK

NL-4 IN

NL-4 OUT

1

2

3

4

1a

2a

3a

4a

1b

2b

3b

4b

Switch

4 x A/B

black

red

blue

green

BIaMpING:

ITALIANOPOLSKIESPAÑOL

FRANCAISFRANCAIS FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

69

1+

+

-

+

-

1-

2+

2-

n/c

FULLRANGE MODE

CROSSOVER

TWEETER

WOOFER

2+

2-

1+

1-

BIAMPING MODE

+

-

+

-

TWEETER

WOOFER

SpEcIFIcHE:

ld STINGER 15Hp

Modello LDEB15HP
Tipo Bass reflex
Woofer

Driver per i toni alti

Faital PRO 15FX560

Faital Pro HF200
Dispersione 60° x 40°
Potenza [continua/picco] 800 W / 1600 W
Gamma di frequenze 50 Hz - 19 kHz
SPL [1 W / 1 m] 101 dB
SPL massimo 130 dB
Impedenza 8 ohm
Frequenza di crossover 1.000 Hz

Connettori

Ingresso: Speakon Neutrik NL4

Uscita: Speakon Neutrik NL4
Materiale della cassa Legno compensato da 18 mm
Dimensioni (L x H x P) 445 x 720 x 425 mm

Caratteristiche

Biamp commutabile, robuste maniglie di acciaio,

supporto da 36 mm

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

70

dIcHIaRaZIoNI dEl PRODUTTORE:

GaRaNZIa DEL PRODUTTORE

Le seguenti condizioni di garanzia si applicano ai prodotti dei marchi Adam Hall, LD Systems, LD Premium,
Defender, Palmer, Cameo e Eminence.

La presente dichiarazione di garanzia non influisce sui diritti di garanzia del produttore previsti dalla legge, ma
estende ulteriormente tali diritti anche nei confronti della ditta Adam Hall.

Adam Hall garantisce per un periodo di due o cinque anni dalla data di acquisto che questo prodotto Adam Hall
acquistato direttamente dall'azienda o attraverso un rivenditore autorizzato, se utilizzato correttamente, è privo
di difetti di materiale e manodopera.

Il periodo di garanzia ha inizio dalla data di acquisto del prodotto che, nel caso in cui si voglia usufruire della
garanzia, va adeguatamente documentata tramite la presentazione dello scontrino o della bolla di consegna con
la data di acquisto. Qualora, entro il periodo di garanzia, i prodotti di una delle marche sovraindicate necessi­tino di interventi di riparazione, l'utente ha diritto ad usufruire del servizio alle condizioni indicate nel presente
documento.

Questa garanzia del produttore è valida esclusivamente per il primo proprietario del prodotto Adam Hall e non
si può trasferire ad un eventuale proprietario successivo. Entro il periodo di garanzia, Adam Hall si fa carico
della riparazione o della sostituzione dei componenti o degli apparecchi difettosi. Tutti i componenti o i prodotti
sostituiti usufruendo della garanzia del produttore diventano di proprietà di Adam Hall.

Nel caso improbabile che il prodotto acquistato presenti ripetuti malfunzionamenti, la ditta Adam Hall è auto­rizzata a sostituire a propria discrezione il prodotto difettoso con un altro, a patto che il nuovo prodotto sia di
uguale valore rispetto a quello vecchio per quanto riguarda le caratteristiche hardware.

Adam Hall non garantisce che il prodotto sia perfettamente funzionante e/o senza difetti. Inoltre, Adam Hall
non risponde di danni derivanti dall'inosservanza delle indicazioni riportate nelle istruzioni d'uso fornite con il
presente prodotto e in altra documentazione.

La garanzia del produttore non copre:

- parti soggette ad usura (es. accumulatori),

- apparecchi dai quali è stato rimosso il numero di serie o il cui numero di serie risulta illeggibile a causa di dan­neggiamenti causati dell'utente,

- danni derivanti da uso errato o improprio o altre cause esterne,

- danni ad apparecchi che non sono stati utilizzati secondo i parametri di funzionamento (parametri indicati nella
documentazione contenuta nella confezione),

- danni derivanti dall'utilizzo di componenti non prodotti o distribuiti da Adam Hall,

- danni derivanti da interventi, modifiche o riparazioni non effettuate da Adam Hall.

Le presenti condizioni costituiscono l'accordo di garanzia completo ed esclusivo tra l'acquirente e la Adam Hall
per il prodotto Adam Hall acquistato.

ITALIANOPOLSKIESPAÑOL

FRANCAISFRANCAIS FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

71

dIcHIaRaZIoNI dEl PRODUTTORE:

lIMITaZIoNEdI RESPONSABILITÀ

Nel caso in cui, durante il periodo di garanzia, i prodotti hardware Adam Hall presentino difetti di materiale o di
lavorazione (in base alla dichiarazione di garanzia precedente), il solo ed unico diritto del cliente previsto dalla
presente garanzia è quello di riparazione o sostituzione dell'apparecchio. La massima responsabilità di Adam
Hall è limitata, come espressamente indicato nella garanzia, al prezzo d'acquisto o ai costi per la riparazione o
la sostituzione (e in questo caso per l'importo minore) dei componenti hardware difettosi in caso di uso corretto
degli stessi.

Adam Hall non è responsabile per eventuali danni provocati dal prodotto o dal malfunzionamento dello stesso,
compresi mancati guadagni, perdite e danni speciali indiretti o conseguenti. Inoltre Adam Hall è indenne da
richieste avanzate da terzi o dal cliente in nome di terzi.

La presente limitazione di responsabilità vale indipendentemente dal fatto che i danni siano oggetto di proce­dimenti giudiziari o che siano oggetto di risarcimento danni ai sensi della presente garanzia o per atti illeciti
(incluse negligenza e responsabilità oggettiva) o per pretese contrattuali o di altra natura, e non può essere né
annullata né modificata. La presente limitazione di responsabilità è valida anche nel caso in cui l'utente abbia
avvisato Adam Hall o un rappresentante autorizzato di possibili danni. Tale limitazione non è però valida in caso
di richieste per risarcimento danni in relazione a danni a persone.

La garanzia del produttore permette di godere di determinati diritti. A seconda della giurisdizione competente
(dello stato o della regione in cui si risiede) è possibile ottenere ulteriori diritti. Si consiglia quindi di consultare le
leggi applicabili per determinare l'insieme dei diritti di cui si può godere.

RICORSO alla GaRaNZIa

Per usufruire della garanzia rivolgersi direttamente a Adam Hall o al rivenditore autorizzato Adam Hall, dal quale è
stato acquistato il prodotto.

coRRETTo SMalTIMENTo DEL PRODOTTO ("RIFIUTI ELETTRONICI")

(Valido nei paesi dell'Unione europea e in altri paesi con sistema di smaltimento differenziato dei rifiuti)

Questo simbolo sul prodotto o sui documenti relativi ad esso sta ad indicare che l'apparecchio alla fine del suo
ciclo di vita non deve essere smaltito insieme ai normali rifiuti domestici, in modo tale da evitare eventuali danni
ambientali e alle persone causati da uno smaltimento incontrollato dei rifiuti. Si prega di smaltire questo prodotto
separatamente da altri rifiuti e promuovere così lo sviluppo di cicli economici sostenibili con il riciclaggio.
I privati cittadini possono ricevere informazioni sulle possibilità di smaltimento sostenibile presso il venditore
dal quale è stato acquistato il prodotto o presso le autorità regionali competenti. I professionisti devono invece
contattare il loro fornitore di fiducia e controllare le eventuali condizioni contrattuali per lo smaltimento degli
apparecchi. Questo prodotto non deve essere smaltito assieme ad altri rifiuti industriali.

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

72

dIcHIaRaZIoNI dEl PRODUTTORE:

DICHIARAZIONE RaEE

Il prodotto LD Systems acquistato è stato realizzato tramite l'utilizzo di materiali e componenti di qualità che pos­sono essere riciclati o riutilizzati. Questo simbolo indica che gli apparecchi elettronici non vanno smaltiti assieme
ai normali rifiuti domestici indifferenziati. Si prega di smaltire questo apparecchio a norma di legge presso un
punto di raccolta per rifiuti elettronici contribuendo così alla salvaguardia dell'ambiente.

BaTTERIE E PILE

Le batterie incluse nella confezione possono essere riutilizzate. Non gettare quindi le batterie nei normali rifiuti
domestici, ma in contenitori appositi per la loro raccolta. Aiutate a mantenere pulito l'ambiente.

Adam Hall GmbH, tutti i diritti riservati. I dati tecnici e le caratteristiche del prodotto possono essere soggetti a
modifiche. È vietata la copia, la traduzione e qualsiasi altra riproduzione delle presenti istruzioni d'uso o di parte
di esse senza previa autorizzazione.

ITALIANOPOLSKIESPAÑOL

FRANCAISFRANCAIS FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

73

Adam Hall GmbH | Daimlerstrasse 9 | 61267 Neu-Anspach | Germany
Tel. [phone] | Fax [phone]
web : www.adamhall.com | e-mail : [email protected]

WWW.LD-SYSTEMS.COM
