Bedienungsanleitung
Operating instructions
LDE122A
12”/1” Aktiver Multifunktionslautsprecher 350W
12”/1” Active Multifunctional Loudspeaker Cabinet 350W
Deutsch / English
Page 2
LDE122A - Operating instructions
Page 2
Einleitung
Als logische Konsequenz der passiven 12“/1“ Multifunktionsbox LDE122 bietet die LDE122A eine aktive Version des Erfolgsmodels an. Die Box ist mit einem Bang und Olufsen icepower Digitalendstufenmodul ausgestattet und verfügt über 350W wie die
passive Version
Mit der LDE122A wurden Kundenwünsche nach einer hochwertigen Multifunktionsbox, bestückt mit ausgesuchten Eminence
Komponenten und einer speziell abgestimmten Frequenzweiche mit einer aufwendigen Schutzschaltung, realisiert. Eine hohe
Leistung vom 350W RMS sowie ein hoher Schalldruck von 127dB qualifi zieren die Box für Fullrange Anwendungen, als Topteil
zu dem LDPSUB15 Subwoofer, als durchsetzungsstarke Monitorbox oder auch in Verbindung mit anderen Subwoofern und Systemen. Für das Gehäuse wurde nur 19mm Multiplex verbaut, ein sehr widerstandsfähiger schwarzer Strukturlack schützt das
Gehäuse vor Beschädigungen. Abgerundet wird die Box durch die Verwendung des neuen patentierten SM707 Boxenfl ansches mit
variablem Neigungswinkel welcher in 4° Schritten bis +/- 18° justiert werden kann sowie die Vorbereitung zum nachträglichen
Einbau der Adam Hall 5720 Flugschienen. Die vielseitige LDE122A hat ein außergewöhnliches Preis-/ Leistungsverhältnis.
Introduction
The LDE122A resembles the logical consequence of the passive multifunctional speaker cabinet, the LDE122. The speaker cabinet
is equipped with a Bang & Olufsen icepower Digital Amplifi er Module. Just like the passive version, the active model supplies up
to 350 Watts of power.
The LDE122A, fi tted with selected Eminence components and a specially tuned crossover with a sophisticated protection circuit,
was designed in response to customer demands for a high-quality, multifunctional loudspeaker cabinet. A whopping 350 W RMS
power and a high sound pressure level of 127 dB make the cabinet suitable for full-range applications, as a satellite counterpart to the LDPSUB15 subwoofer, as a powerful monitor, or in conjunction with other subwoofers and systems. The cabinet was
constructed entirely of 19 mm plywood; a highly durable black textured lacquer fi nish protects the cabinet against damage. The
cabinet is rounded out by the use of the new, patented SM707 adjustable angle speaker stand receptacle with a variable vertical
angle that adjusts in 4° increments to +/-18° as well as readiness for later installation of Adam Hall 5720 cargo restraint tracks.
The versatile LDE122A is virtually unbeatable in terms of value for money.
Nachträgliche Montage von Flyware Komponenten:
Die LDE122 ist für die nachträgliche Montage der Adam Hall 5720 Flugschiene vorgesehen. Dafür entfernen Sie bitte mit einem
Schraubenzieher die Flywareblenden. In den passenden Ausfräsungen mit vordefi nierten Bohrlöchern können die 5720 Flug-
schienen mit passenden Montageschrauben montiert werden. Wir empfehlen gehäuseinnenseitig Verstärkungsplatten, z. Bsp.
Adam Hall 5730 zu verwenden. Dafür muss das Frontgitter abgeschraubt sowie der 12ʼʼ Eminence Lautsprecher ausgebaut
werden. Sicherheitshinweis : Für nachträglichen Einbau von Flyware Komponenten übernimmt Adam Hall keine Haftung !
Subsequent installation of fl yware components:
The LDE122 is designed to permit later installation of Adam Hall 5720 cargo restraint tracks. To do this, please remove the fl yware
faceplates using a screwdriver (see drawing). The 5720 cargo restraint tracks with matching mounting screws can be installed
in the matching milled edges. We recommend using cargo restraint back plates inside the cabinet, e.g., Adam Hall 5730. To this
end, it is necessary to remove the front grille and the 12” Eminence loudspeaker. Safety notice: Adam Hall accepts no liability
whatsoever for subsequent installation of fl yware components!
Anwendungshinweis zum variablen Boxenfl ansch SM707
Mit dem eingebauten und patentierten Boxenfl ansch SM707 ergeben sich nie da gewesene Einstellungsmöglichkeiten von +/- 18°
in jeweils 4° Schritten. Dafür die Box auf dem Lautsprecherstativ einfach leicht anheben wobei sich der eingestellte Neigungspunkt
löst und den gewünschten Neigungswinkel durch absenken der Box auf das Stativ wieder einrasten lassen (siehe auch Skizze).
Application notice regarding the SM707 adjustable speaker stand receptacle
The built-in, patented SM707 adjustable speaker stand receptacle off ers unparalleled possibilities for adjustment to +/-18° in 4°
increments. To do this, simply lift the cabinet slightly on the speaker stand, causing the set angle to loosen, and lower the cabinet
on the stand again to cause it to engage at the desired angle (see drawing).
Volex Power Plug
LD Systems nutzt bei diesem Produkt den neuen und sicheren Volex Power Plug. Die Vorteile auf einen Blick:
-Erhöhte Betriebssicherheit, keine Wackelkontakte (Kurzschlussgefahr)
-Alle Stromkabel sind werkseitig konfektioniert undverfügen über ASA, VDE, KEMA, CCC, SA und UL Zulassung(andere Anbieter
verfügen nur über UL Zulassung undmüssen vom Kunden konfektioniert werden = erhöhtes Haftungsrisiko im Schadensfall)
-100% kompatibel zu allen IECC Steckern und Buchsen
With this Product, LD Systems has implemented the new and safer Volex Power Plug. The main Advantages are:
-Increased operating reliability, with no loose contacts (risk of a short circuit)
-All power cables are readymade at the factory andcertifi ed according to ASA, VDE, KEMA, CCC, SA and ULstandards. (Other sup-
pliers have only UL certifi cationand require assembly by the customer – with increasedrisk of liability in the event of damage.)
-100% compatible with all IECC power inlets and plug connectors
Garantie
ADAM HALL leistet Garantie für alle nachweisbaren Material- und Fertigungsfehler für die Dauer von 24 Monaten ab Verkauf. Von
der Garantie ausgenommen sind alle Schäden, die durch falsche oder unsachgemäße Bedienung verursacht werden. Bei Fremdeingriff en oder eigenmächtigen Änderungen erlischt jeder Garantieanspruch (Ausnahme nachträglicher Einbau der Flyware wie
beschrieben)
Warranty
ADAM HALL warrants this product to be free of demonstrable fl aws in material and workmanship for a period of 24 months from
the date of invoice. This limited warranty does not include damage due to improper operation or use for purposes other than
those intended by the manufacturer. Tampering with or modifying the product will also void any and all warranties.
Page 3
LDE122A - Operating instructions
Page 3

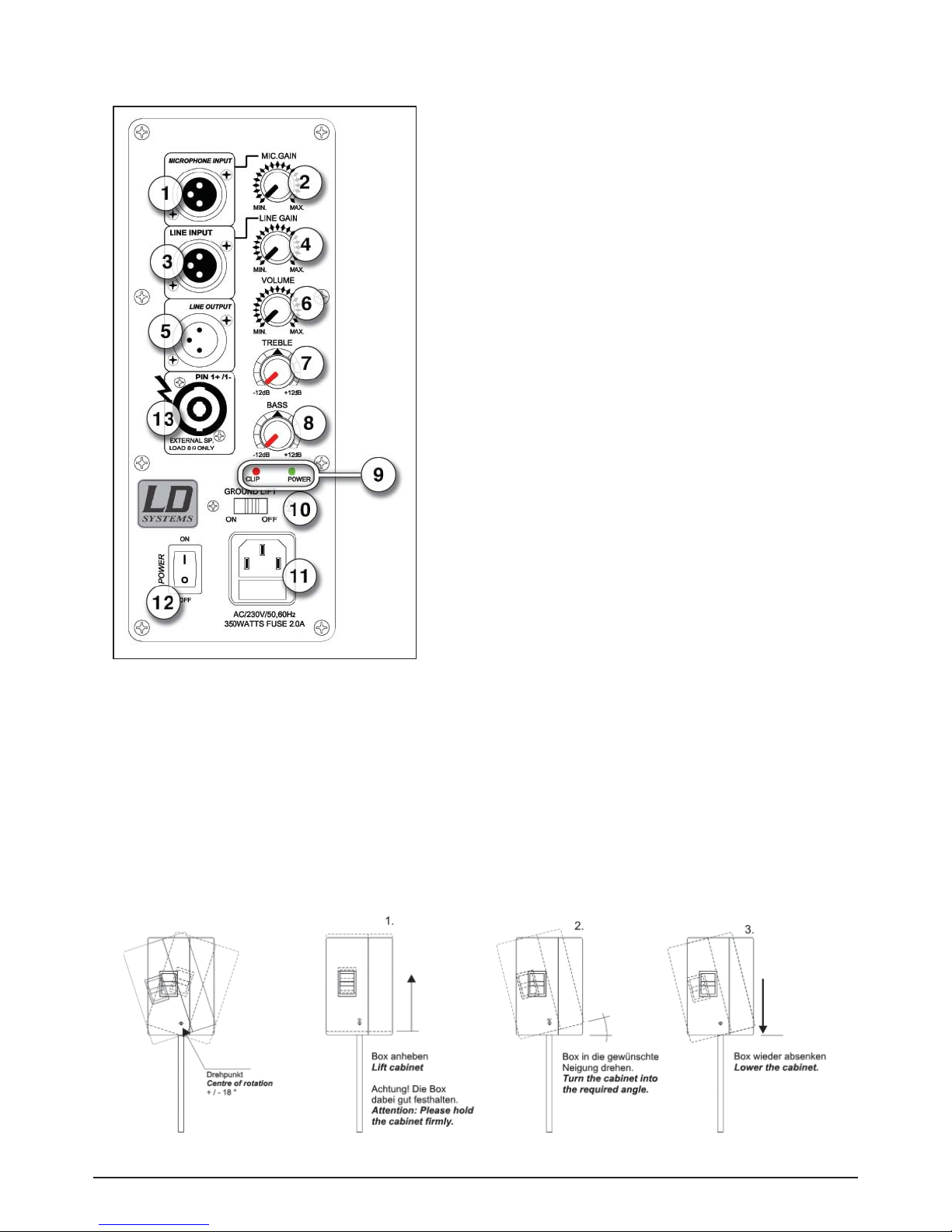

1. Symmetrischer Mikrofoneingang in XLR – Ausführung
2. Über diesen Gain Regler können Sie die Empfi ndlichkeit des
Mikrofoneingangs einstellen.
Beachten Sie bitte, dass Mikrofone die eine Phantomspeisung
benötigen (beispielsweise ein Kondensatormikrofon) an diesen
Eingängen nicht funktionieren werden, da sie nicht über eine
Phantomspeisung verfügen.
3. Symmetrischer Mono Lineeingang in XLR – Ausführung
4. Über diesen Gain Regler können Sie die Empfi ndlichkeit des
Lineeingangs einstellen
5. Symmetrischer Mono Ausgang in XLR - Ausführung. Die zusammengemischten Eingangssignale werden vor der Endstufeneinheit
abgezweigt und zu diesem Ausgang geleitet.
Sie können diesen Ausgang beispielsweise dafür verwenden, um
die zusammengemischten Eingangssignale an einen weiteren aktiven Lautsprecher oder Verstärker zu verteilen.
Wichtig: Dieses Ausgangssignal wird vor der Masterklangregelung (die Regler 6, 7 und 8 der Abbildung) abgegriff en,
es ist also unabhängig von diesen Einstellungen.
6. Hiermit regeln Sie die Gesamtlautstärke der Endstufe.
7. Mit dem Treble Regler können Sie die Höhen des Ausgangssignals jeweils um 12dB anheben oder absenken.
8. Mit dem Bass Regler können Sie die Bässe des Ausgangssignals
jeweils um 12dB anheben oder absenken.
9. Die Power LED leuchtet grün wenn das Gerät eingeschaltet ist.
Die rote Clip-LED beginnt zu blinken wenn der Verstärker übersteuert, also in den clip Bereich ausgesteuert wird. Ein Blinken
dieser LED sollten Sie vermeiden, regeln Sie dazu die Gesamtlautstärke (Regler Nr. 6 auf der Abbildung) so weit zurück, bis die
clip LED aufhört zu Blinken.
10. Ground Lift Schalter. Wenn Sie an die Eingänge der Aktivbox netzgespeiste und durch Schutzkontakt geerdete Instrumente
anschließen, kann eine Brummschleife durch doppelte Erdung entstehen. Das dadurch zustande kommende tieff requente Brum-
men können Sie durch Betätigen des Ground-Lift-Schalters beseitigen.
11. Spezielle verriegelbare Netzbuchse (Volex Power Plug). Schließen Sie an dieser Kaltgerätebuchse das Netzkabel für die
Stromversorgung an. Direkt unter dem Stecker befi ndet sich ein Fach für die Sicherung. Zum Wechseln der Sicherung ziehen Sie
das Fach heraus. Darin befi nden sich zwei identische Sicherungen (eine wird verwendet und die andere dient als Ersatz).
WICHTIG: Verwenden Sie nur passende Sicherungen und überbrücken Sie niemals den Kontakt!
12. Netzschalter, schalten Sie hierüber den Lautsprecher and und aus. Bevor Sie das Gerät einschalten, sollten alle Level-Regler
auf Min. Position gebracht werden, andernfalls können angeschlossene Mikrofone eine unerwünschte Rückkoppelung erzeugen.
13. Zusätzlicher Lautsprecherausgang in Speakon-Ausführung (keine Impedanz < 8Ω). Dieser Ausgang erfolgt nach der Verstärkereinheit. D.h. Sie können an diesem Anschluss eine zusätzliche passive Lautsprecherbox (z.B. das passive Modell dieser
Lautsprecherbox, die LDE122) anschließen und betreiben.
Die Rückseite:
Page 4
LDE122A - Operating instructions
Page 4

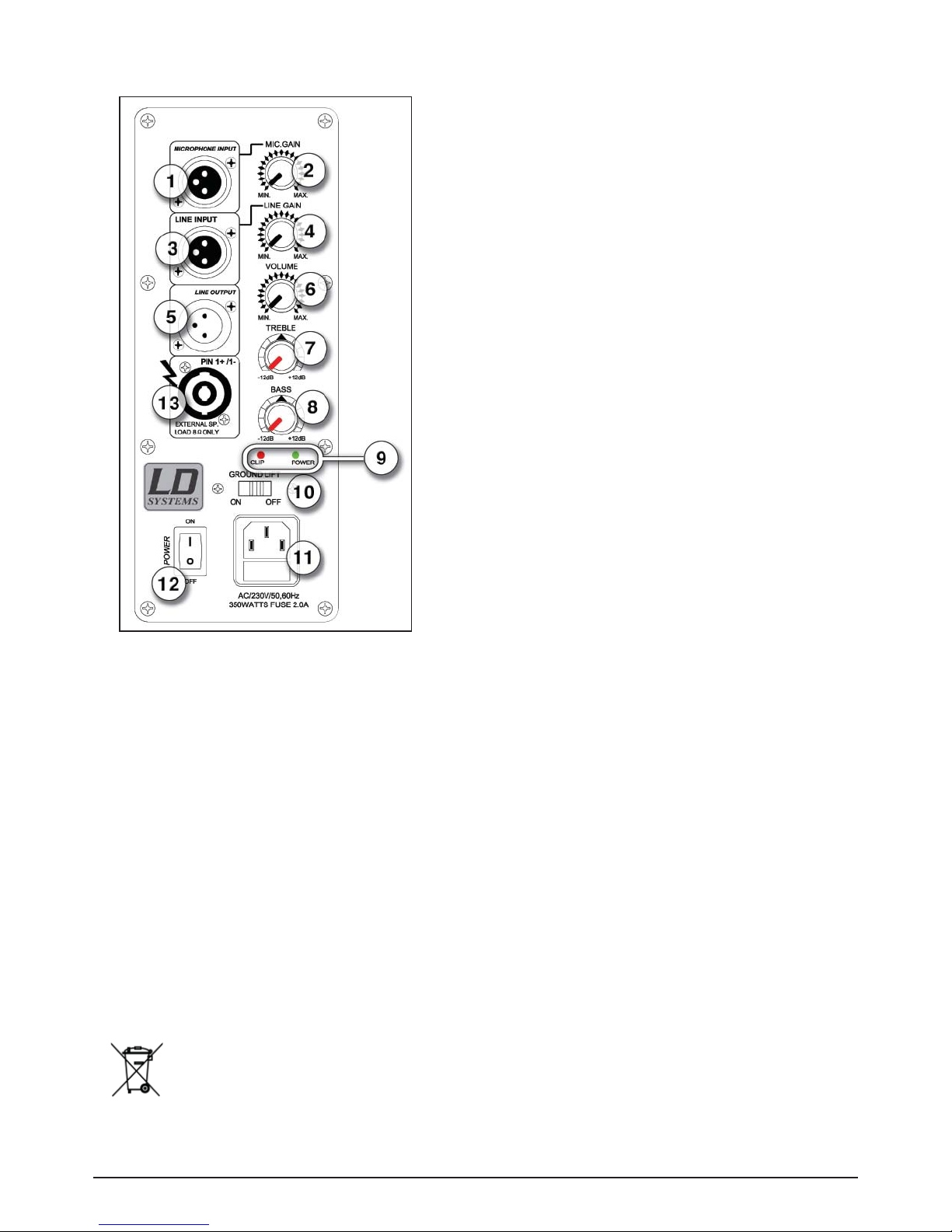

1. Balanced XLR microphone input
2. Adjust the input sensitivity of the microphone input with this gain
control.
Please regard that microphones needing phantom power (condenser
microphones for example) will not work at these inputs since they do
not supply a phantom power.
3. Balanced XLR line input (mono)
4. Adjust the input sensitivity of the line input with this gain control.
5. Balanced XLR output (mono). The two inputs (mic and line inputs)
are mixed together according to the adjusted levels and sent to this
output.
You can use this output to split the mixed inputs out to another active
speaker or amplifi er.
Note: This output is split out before the master section (the controls 6, 7, and 8 on the diagram). This output is thus independent
from these controls.
6. This is the master volume control. You can adjust the overall volume
of the amplifi er – unit.
7. The treble control allows you to pad or boost high frequencies by
-12dB respectively +12dB.
8. The bass control allows you to pad or boost low frequencies by -12dB
respectively +12dB.
9. The power LED lights up green when the device is turned on. The red
Clip-LED starts blinking when the amplifi er reaches itʼs clipping thresh-
old. This should be avoided, to do so, reduce the master level (control
nr. 6 on the diagram) until the LED stops blinking.
10. This switch is to avoid ground loop hum. Should a low humming
noise (ground loop) occur, it can be eliminated by switching the Ground
Lift to On. Ground looping is caused by two pieces of equipment being doubly earthed.
11. Special lockable mains socket (Volex Power Plug). Connect an IEC plug to this socket. The Fuse can be found in the little
compartment directly below this socket. To change fuses, pull out the little drawer. You will fi nd two fuses, one is in use and the
other spare.
IMPORTANT NOTE: Only use suitable fuses. Never bridge the fuse contacts.
12. Mains switch. Before switching on the power to the unit, all level controls should be set to minimum. Otherwise, microphones
already connected to the system may cause undesired feedback
13. This additional speaker output (no impedance < 8Ω) is split out from the amplifi cation unit. That means you can connect a
passive speaker (e.g. the passive version of this speaker, the LDE122) to this output and thus drive two speakers with a single
amplifi er – unit.
Specifi cations
Article No.: LDE122A
Nominal Impedance: 8 Ω
Rated power capacity RMS 350 W
Amplifi er Module: B&O ICEpower 500 ASP
Max. SPL: 127 dB
Frequency range (-10 dB): 65 Hz – 18 kHz
Crossover frequency: 1.5 kHz
Connections: Mic/Line Input, Volume Control, LF+HF EQ, External Speaker Output
Cabinet style: 18 mm Multiplex plywood
Dimensions (W x H x D) 390 mm x 570 mm x 370 mm
Weight: 21 kg
Correct disposal of this product
(Applicable in the European Union and other European countries with separate collection systems) This marking shown on the product or its literature,
indicates that it should not be disposed with other household wastes at the end of its working life. To prevent possible harm to the environment or
human health from uncontrolled waste disposal, please Seperate this from other types of wastes and recycle it responsibly to promote the sustainable
reuse of material resources. Household users should contact either the retailer where they purchased this product, or their local government offi ce, for
details of where and how they can take this item for environmentally safe recycling. Business users should contact their supplier and check the terms
and conditions of the purchase contract. This product should not be mixed with other commercial wastes for disposal.
Copyright by LD SYSTEMS, a division of ADAM HALL GmbH, 61267 Neu Anspach (www.adamhall.com)
www.ld-systems.com
