Page 1

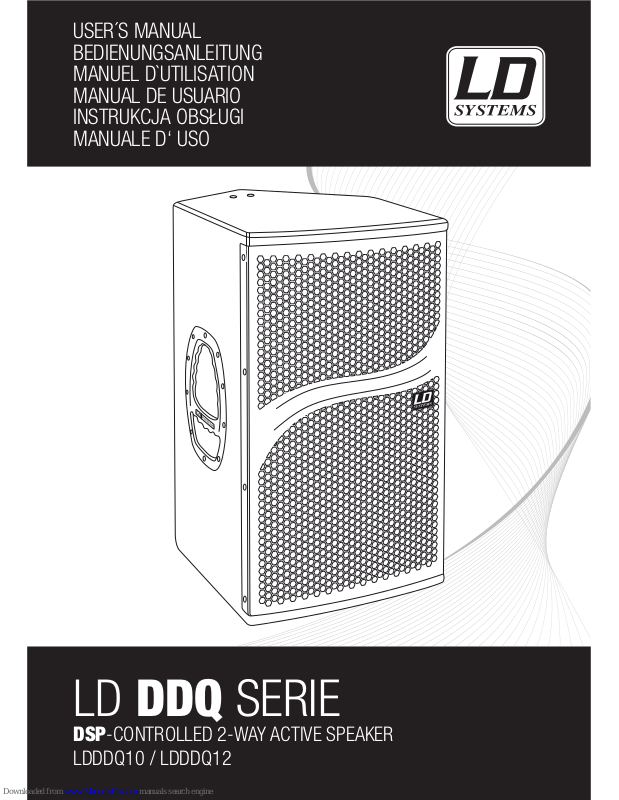

USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D`UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D‘ USO

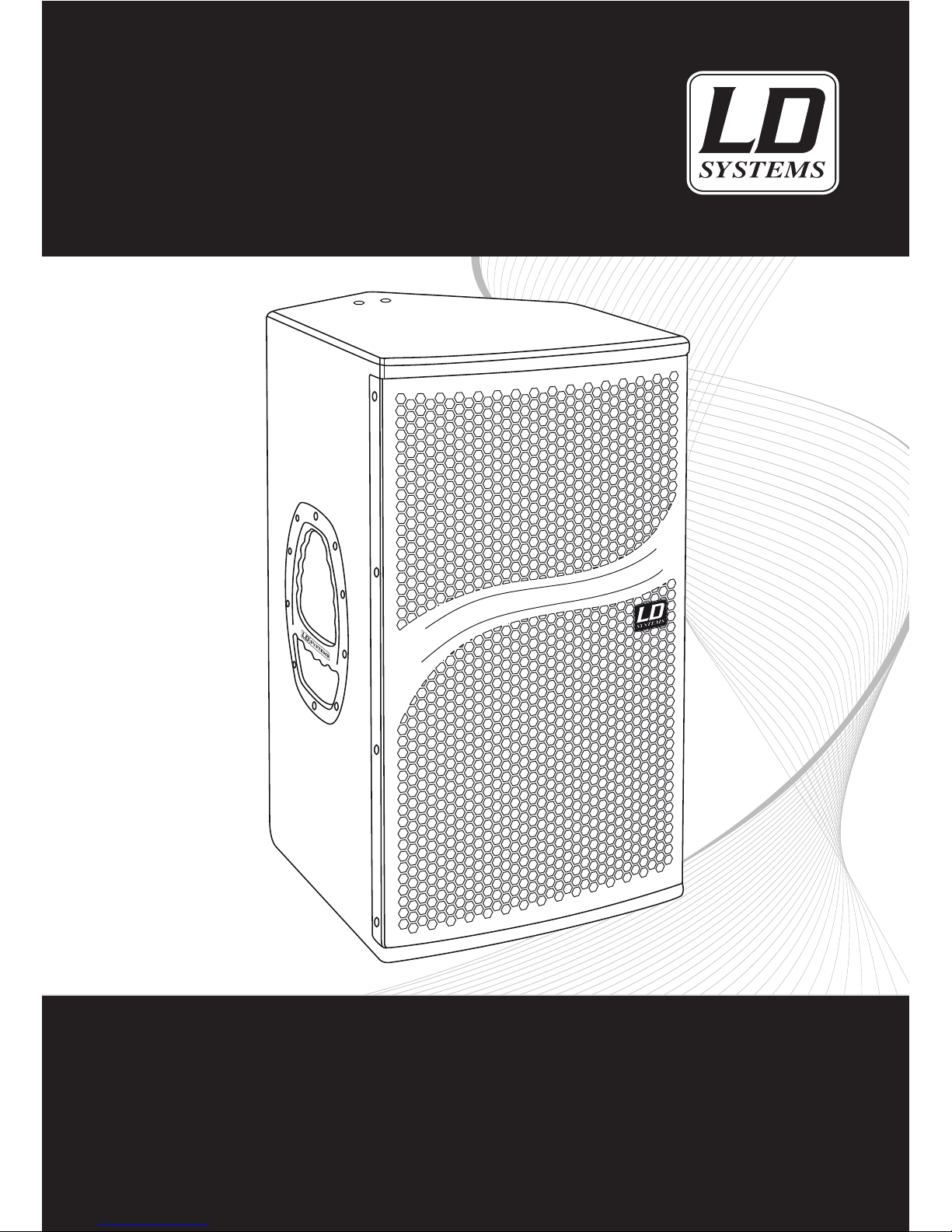

LD DDQ SERIE

DSP-CONTROLLED 2-WAY ACTIVE SPEAKER

LDDDQ10 / LDDDQ12

Page 2

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Thank you for choosing LD Systems!

We have designed this product to operate reliably over many years. Therefore LD Systems guarantees for high quality products with its name and many years of experience as a producer.

Please, take a few moments to read these instructions carefully, as we want you to enjoy your new LD Systems products quickly and to the fullest.

For information about LD Systems check out our website WWW.LD-SYSTEMS.COM

Introduction

Their outstanding performance of the LD Systems DDQ series is the result of a precise design and perfect features that deserve top marks across the board.

The DDQ systems are loaded with Faital Pro woofers and BMS tweeters. They are driven separately by two Hypex UCD400 400W power stage modules.

The signal is processed by a Sharc DSP programmed especially for the DDQ active systems with converters that have a remarkable dynamic range of 127dB. It handles all protection functions, whereby the predictive peak limiter is especially worthy of mention. With a look ahead time of 1 millisecond, it ensures absolutely distortionfree reproduction even at maximum volume.

The bass-reﬂex cabinet of the DDQ active speaker is made of multiplex. Thanks to the innovative Evolutive handles and their comparatively low weight, the DDQ 10" and 12" active speakers are easy to transport. They are designed for all PA applications: for mobile use, permanent installation, compact systems, FOH systems or delay lines. Thanks to their integral 50° angle, they can also be used as active monitors. All DDQ systems are made in Germany!

Page 3

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

LD DDQSERIES

DSP-CONTROLLED 2-WAY ACTIVE SPEAKER

LDDDQ10 / LDDDQ12

Page 4

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

1. Please read this information carefully.

2. Keep all information and instructions in a safe place.

3. Please follow the instructions.

4. Please observe all warnings. Don‘t remove safety instructions or any other information located on the device.

5. Use the device only in the intended manner.

6. Use only stable and appropriate stands and/or mounts when the device is permanently installed. Make certain that wall brackets are ﬁrmly secured. Make certain that the unit is installed securely and cannot fall down.

7. When installing please observe the corresponding safety standards for your country.

8. Do not install the device near radiators, heat accumulators, ovens or other sources of heat. Make certain that the device is always installed so that is cooled sufﬁciently and cannot overheat.

9. Do not place open sources of ignition, e.g., burning candles, on the device.

10. Do not cover ventilation slots.

11. Do not operate the device in the immediate vicinity of water. Do not expose this equipment to combustible materials, liquids or gases.

12. Please make certain that dripping or splashing water cannot get inside the device. Do not put objects ﬁlled with ﬂuids, such as vases or drinking vessels, on top of the device.

13. Make certain that objects cannot fall into the device.

14. Use the device only with accessories with which the manufacturer intends the device to be used.

15. CAUTION: If this device has a mains connector equipped with protective earth, it must be connected to a mains socket with a protective ground connection. Never disable the function of the protective ground connection of the included power cord.

16. Do not turn on the device immediately if it was exposed to strong temperature ﬂuctuations (for example after transportation). Moisture and condensation may damage the device. Leave the device switched off until it has reached room temperature.

17. Do not open the device and do not make any changes to the device.

18. Before connecting to mains power, make certain that the mains voltage and the mains frequency are the same as the operating values of the device (see type label). If the device is equipped with a supply voltage selector switch, make certain that the values of the device match the values of the mains power before connecting. If the plug on the included cord does not ﬁt your mains outlet, contact your electrician.

19. Make certain that the power cord is not stepped on. Protect the power cord against pinching, especially at the device plug and the power plug.

20. In order to prevent damage or accidents, for example, due to tripping hazards, check all connections once you have connected the device.

21. When connecting the device, make certain that the power plug remains readily accessible. Always pull out the power plug when the device is not in use or when you clean the device. Disconnect the power cord by pulling the plug not the cable. Never touch the power cable and power adapter with wet hands.

22. Avoid switching the device on and off at short intervals, because it may shorten the durability of the device.

23. IMPORTANT: Replace fuse only by fuse of same type and rating! If fuse blows repeatedly please contact authorized service center!

24. In order to disconnect the device completely from the mains voltage, the power plug must be unplugged.

25. If your device is equipped with a Volex power connector, the matching Volex device plug must be unlocked in order to disconnect it. This also means that a tug on the power cord can pull the device out of place, thus causing personal injuries and/or property damage. Thus please make certain to route your cables carefully.

PREVENTIVE MEASURES:

Page 5

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

26. If there is a risk of lightning strike or during extended periods of disuse, unplug the power plug.

27. During transport, make certain that the equipment being transported cannot fall down and possibly cause personal injuries and/or property damage.

28. If your device no longer works properly, if it has been exposed to liquids or an object has fallen inside it or if it has been damaged in some other manner, turn the device off immediately und unplug the power plug. This device should be repaired only by authorized experts.

29. Use only a dry cloth to clean the device.

30. Comply with all of the disposal laws that are applicable in your country. During disposal, please separate plastic and paper/cardboard.

31. Plastic bags must be kept out of the reach of children.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

PREVENTIVE MEASURES:

CAUTION:

To reduce the risk of electric shock, do not remove cover (or back). No user serviceable parts inside. Refer servicing to qualiﬁed personnel.

The lightning ﬂash with arrowhead symbol within an equilateral triangle is intended to alert the user to the presence of uninsulated “dangerous voltage” within the product´s enclosure that may be of sufﬁcient magnitude to constitute a risk to persons.

The exclamation mark within an equilateral triangle is intended to alert the user to the presence of important operating and maintenance (servicing) instructions in the literature accompanying the appliance.

CAUTION! HIGH VOLUME!

This product is designed for professional use. Therefore the commercial use of this equipment is liable to the rules and regulations of the Accident Prevention & Insurance Association of your industry sector. Adam Hall as a manufacturer is bound to inform you formally about the existence of eventual sanitary risks.

Risk of hearing damage due to prolonged exposure to excessive volumes: When using this product high sound pressure levels (SPL) can be generated, sufﬁcient to cause permanent hearing damage to performers, production crew and audience members. Caution should be taken to avoid prolonged exposure SPL in excess of 90 dB.

ENGLISH

Page 6

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

9 8 7

11 12

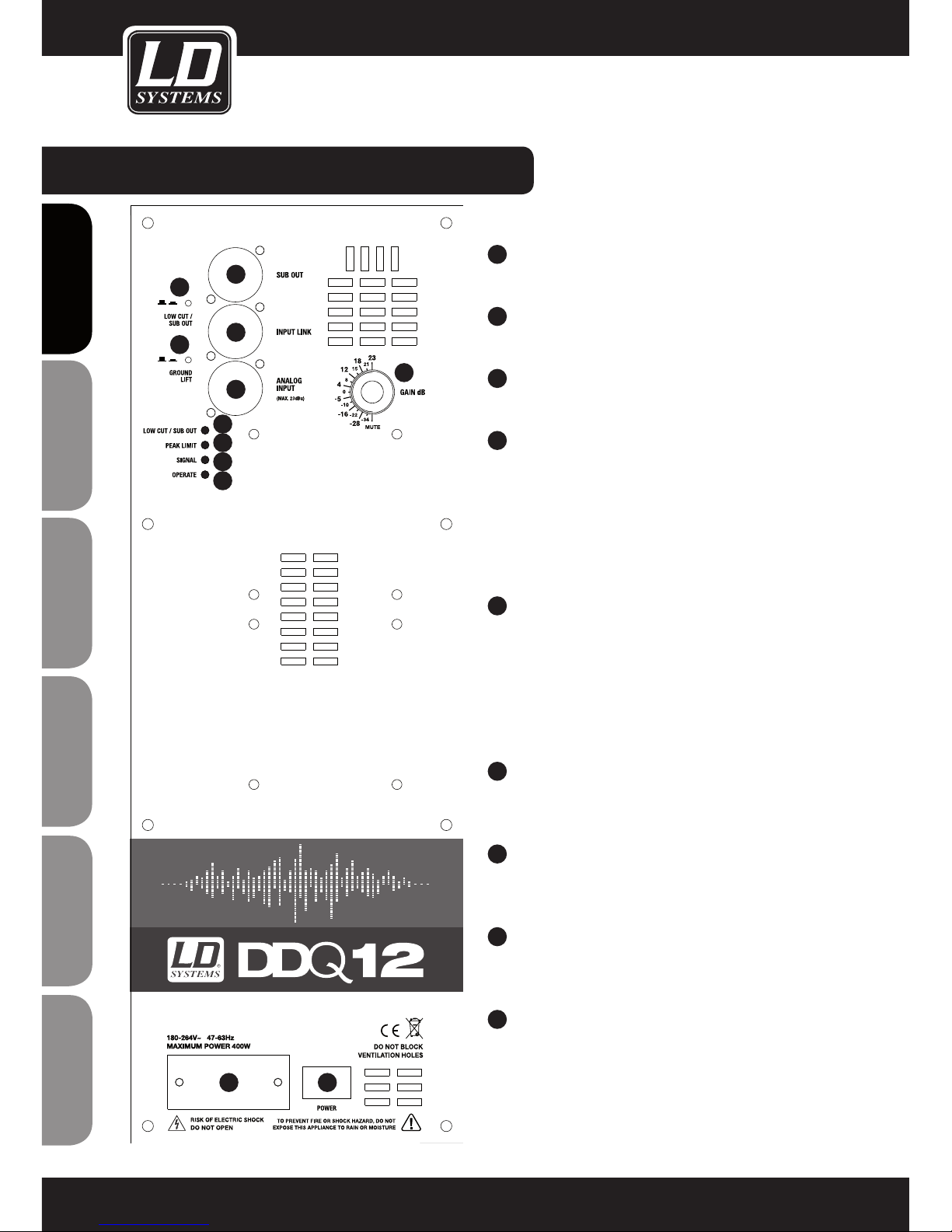

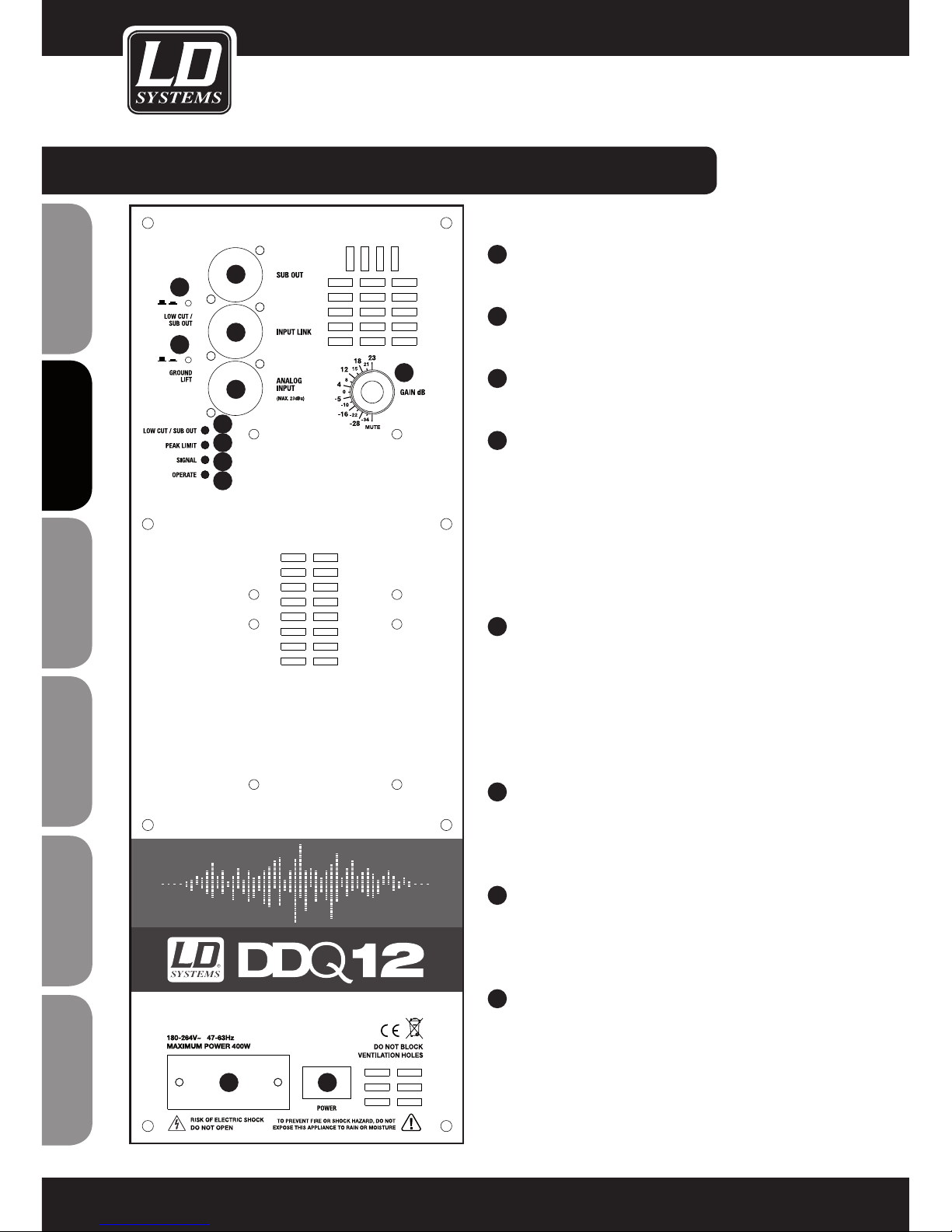

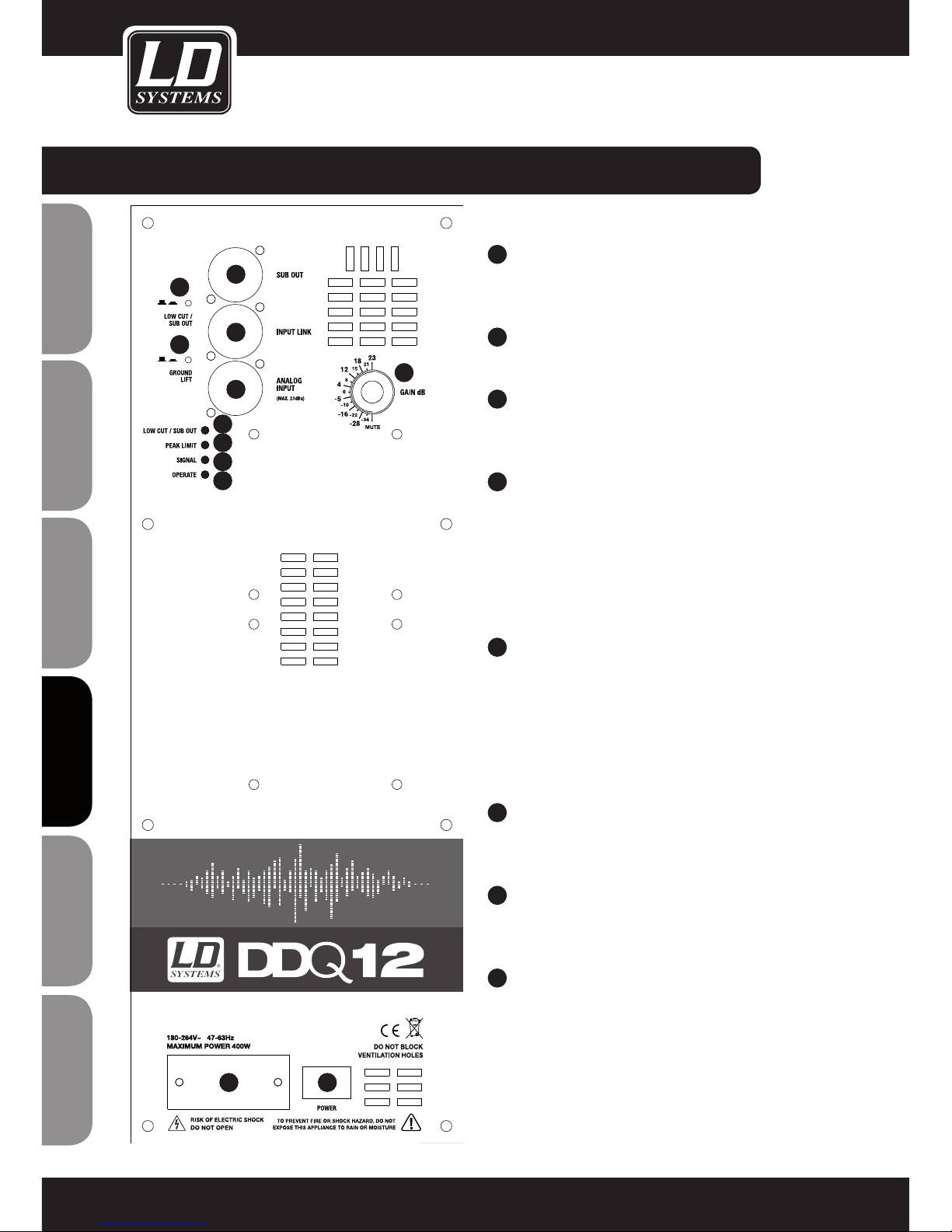

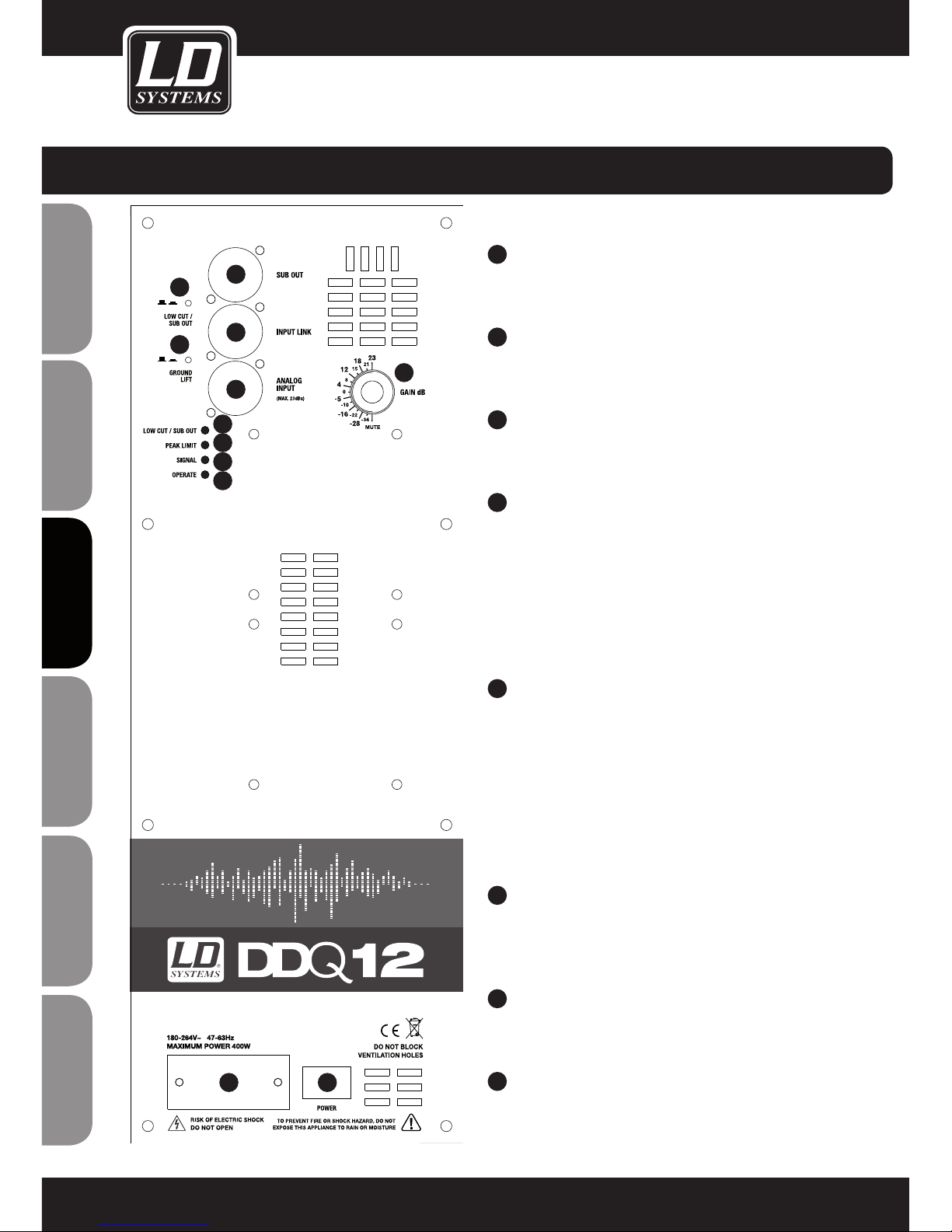

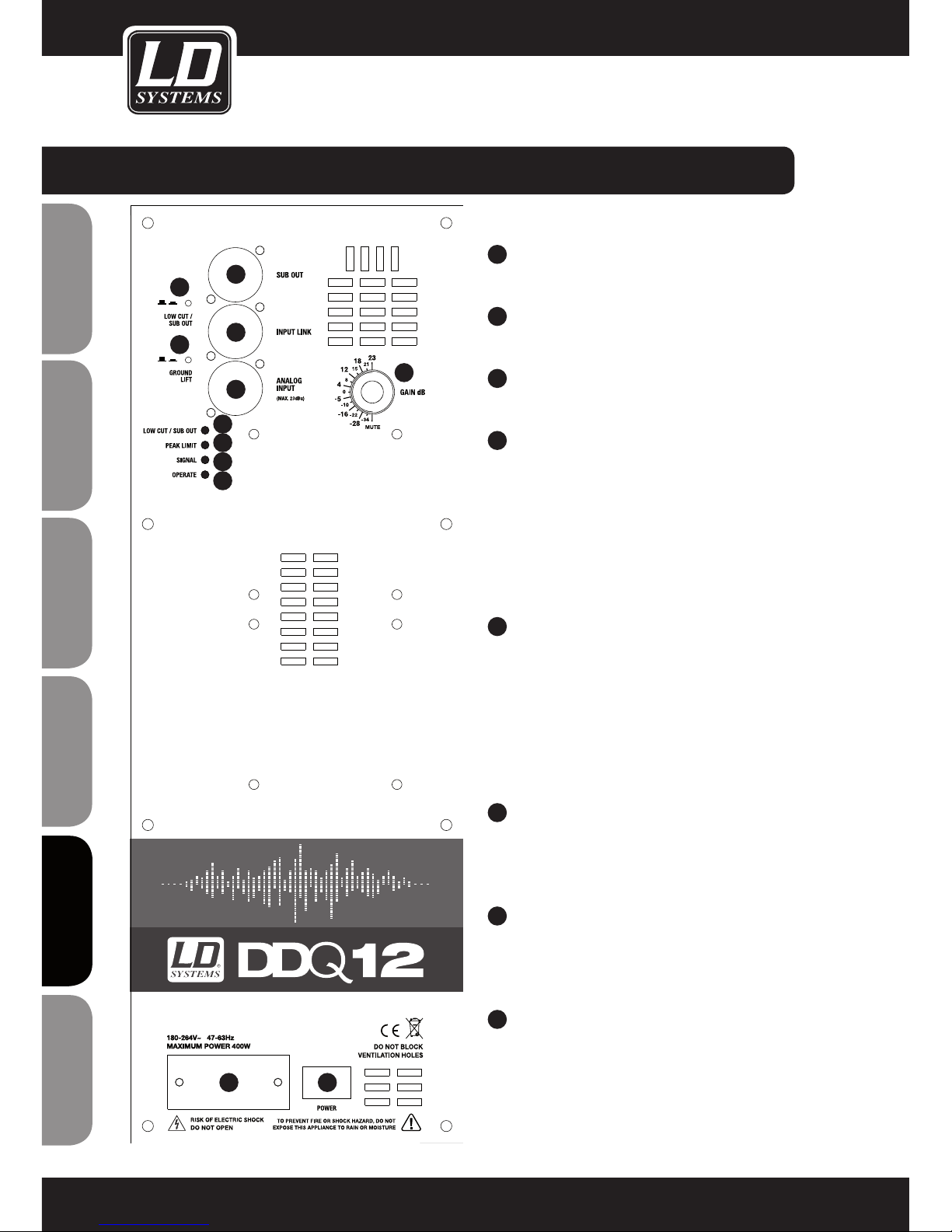

REAR/ CONTROLS (LDDDQ12 PICTURED):

ANALOG INPUT

Balanced XLR line input (23 dBu max.).

INPUT LINK

Balanced XLR line output

SUB OUT

Balanced XLR subwoofer line output

GAIN DB

Input sensitivity control with respect to the volume of the ampliﬁer module. If the maximum input level (23dBu) is exceeded, this is indicated by collective ﬂashing of LEDs 7-10. In this case, reduce the level of the signal source to avoid negative effects on the sound.

LOW CUT / SUB OUT

Enabled switch activates both the high pass ﬁlter for DDQ10/12 (100 Hz, 18 dB/oct. Butterworth) and the low pass ﬁlter (100 Hz, 18 dB/oct. Butterworth) for the SUB OUT. If the switch is not enabled, the sub output signal is not affected by any ﬁlter.

GROUND LIFT

Can eliminate ground loop hum if devices with varying ground potentials are connected.

OPERATE LED

Lights up once the speaker system is switched on and properly connected to the power mains.

SIGNAL LED

Lights up when an audio signal is present at the line input (> -30dBu).

PEAK LIMIT LED

Lights up if the speaker is operating in the clipping range. Brief ﬂashing is not a cause for concern, since the internal audio limiter compensates for over-modulation. Permanent illumination should be avoided by reducing the input level.

Page 7

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

LOW CUT / SUB OUT LED

Lights up if the associated switch is pressed.

AC INPUT

(180 - 264 V AC, 47 - 63 Hz) Connection via the IEC power cord included.

POWER SWITCH

For turning the unit on and off.

REAR/ CONTROLS (LDDDQ12 PICTURED):

Page 8

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

LDDDQ10

-10

-20

-30

-40

0.05 0.2

0.5 1 2 5 10 kHz

LDDDQ12

-10

-24

-30

-40

0.05 0.2

0.5 1 2 5 10 kHz

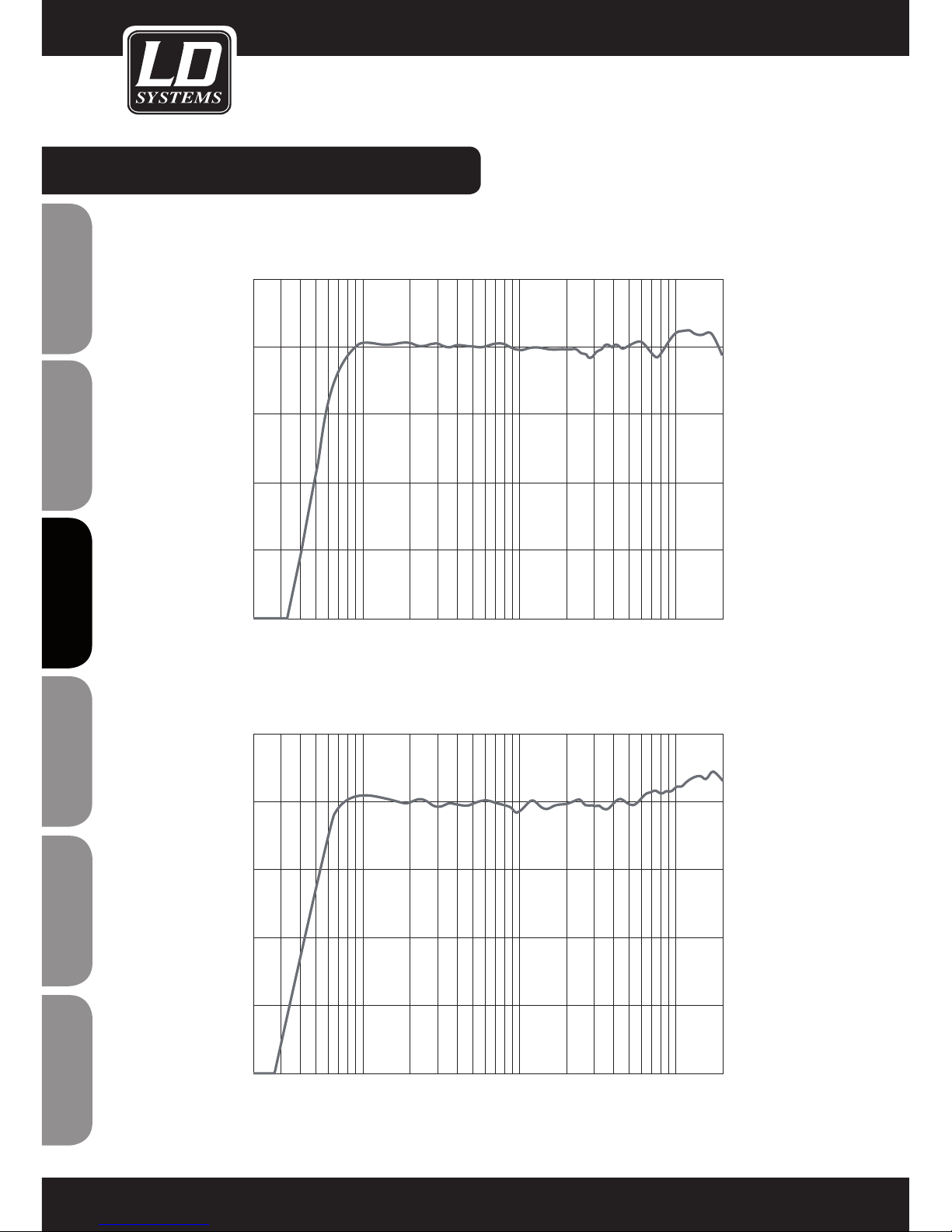

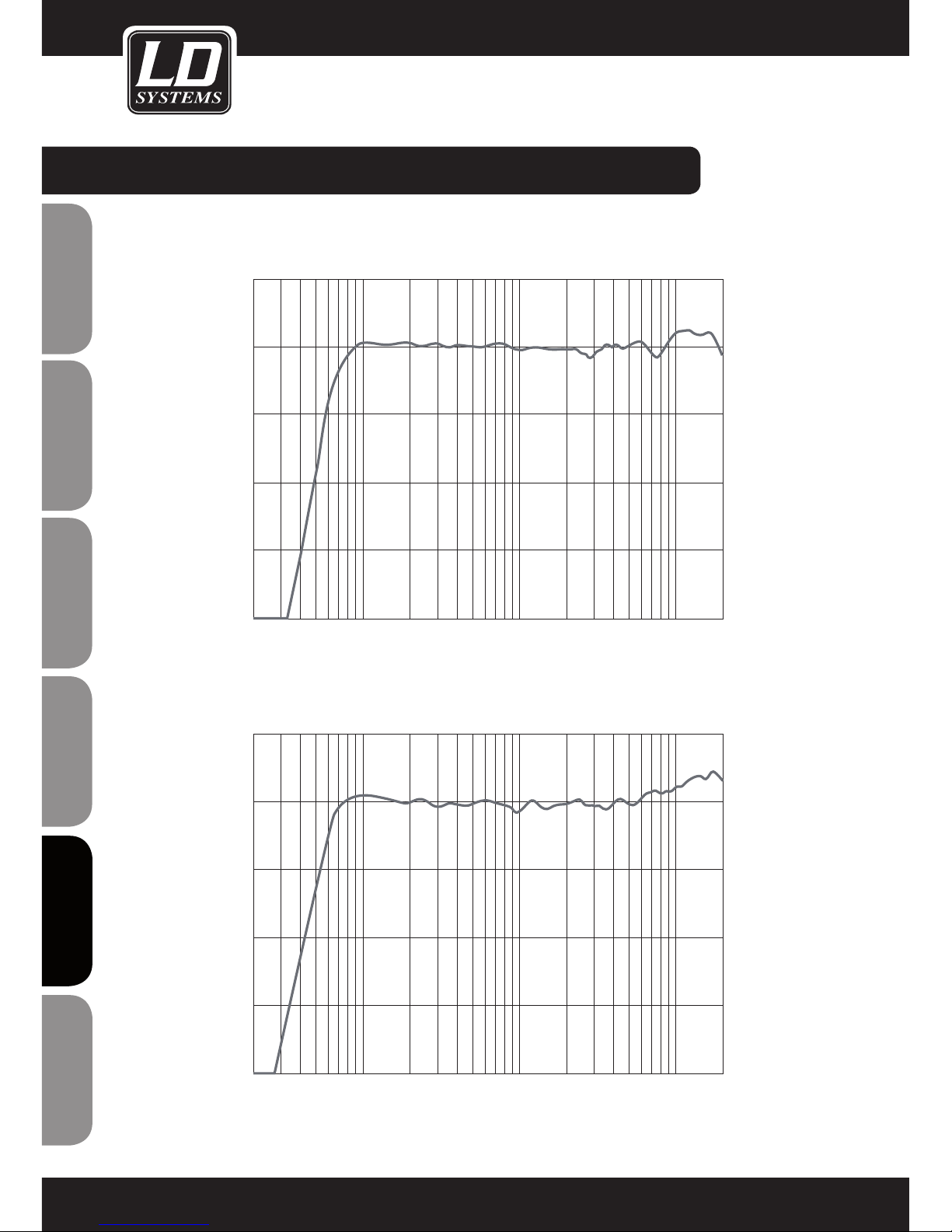

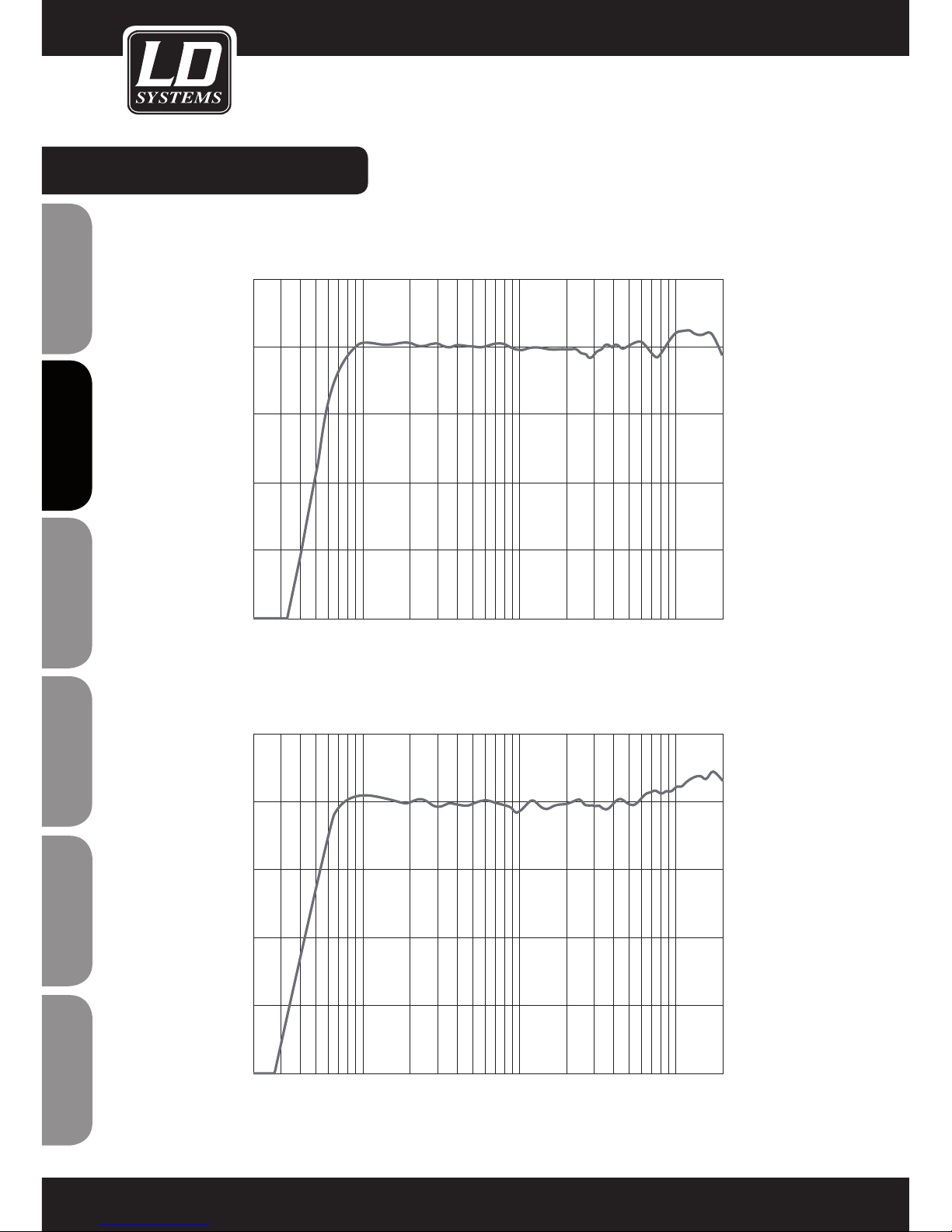

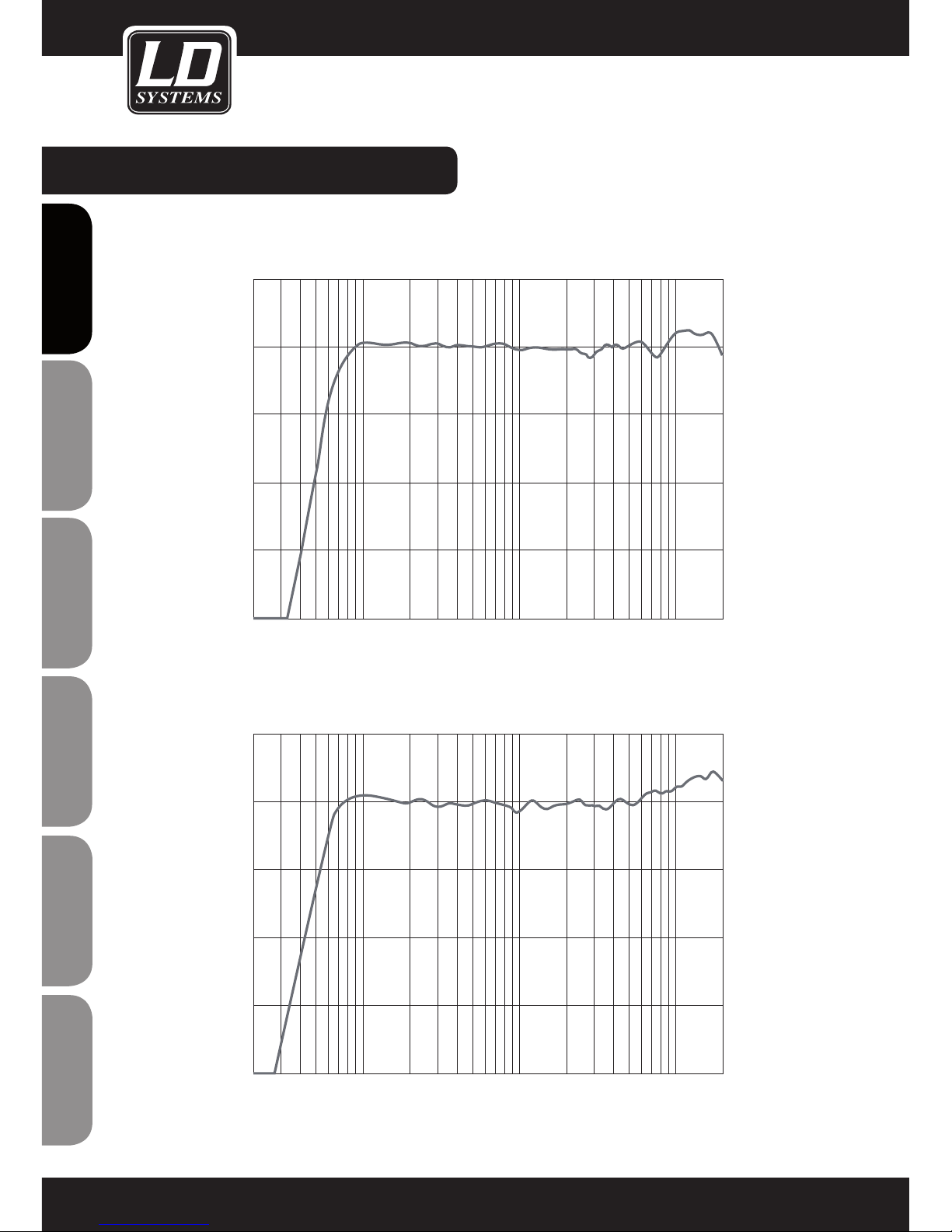

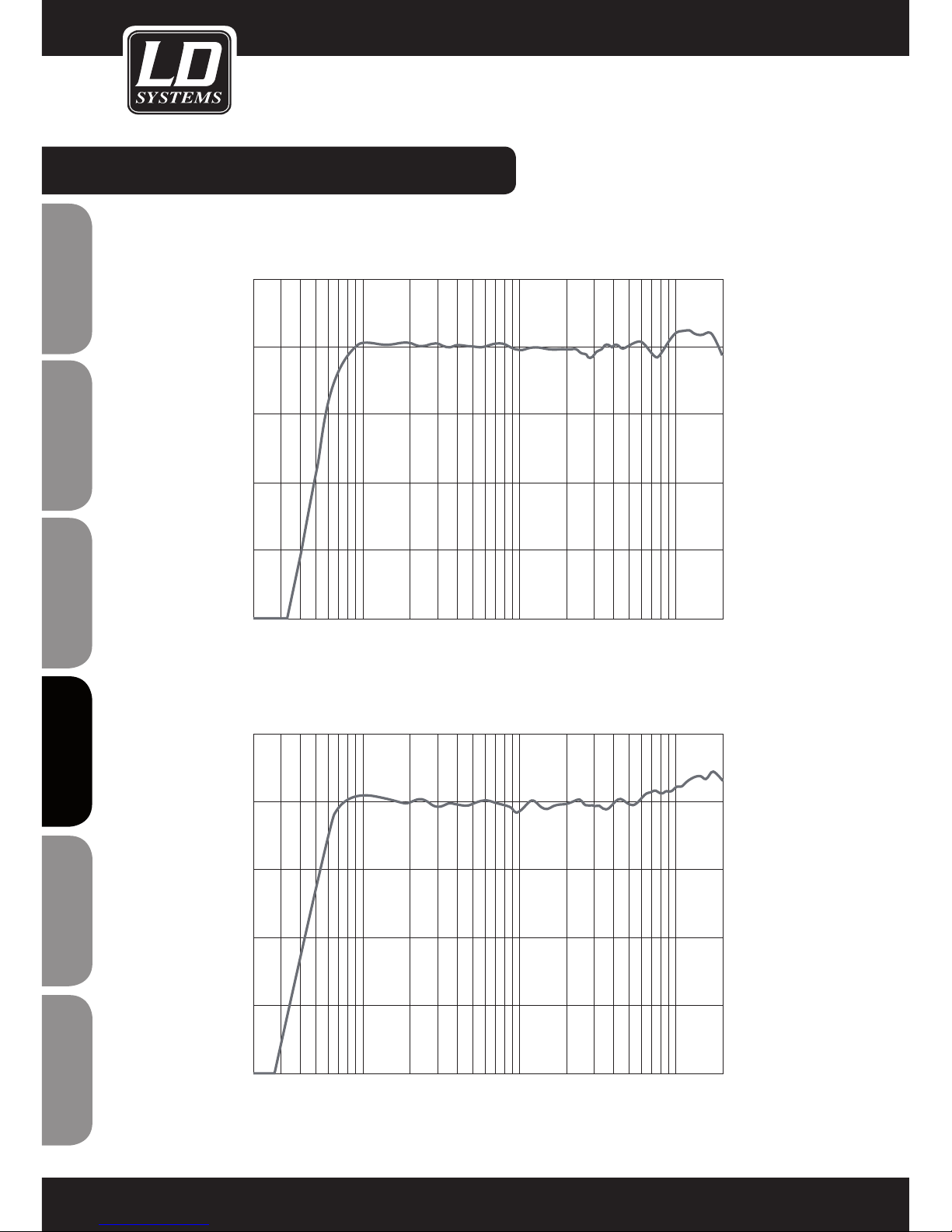

FREQUENCY RESPONSE:

Page 9

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

120

180

- 60

- 120

- 180

125

200

315

500

800

1250

2000

3150

8000

5000

20000

12500

-6 dB -12 dB

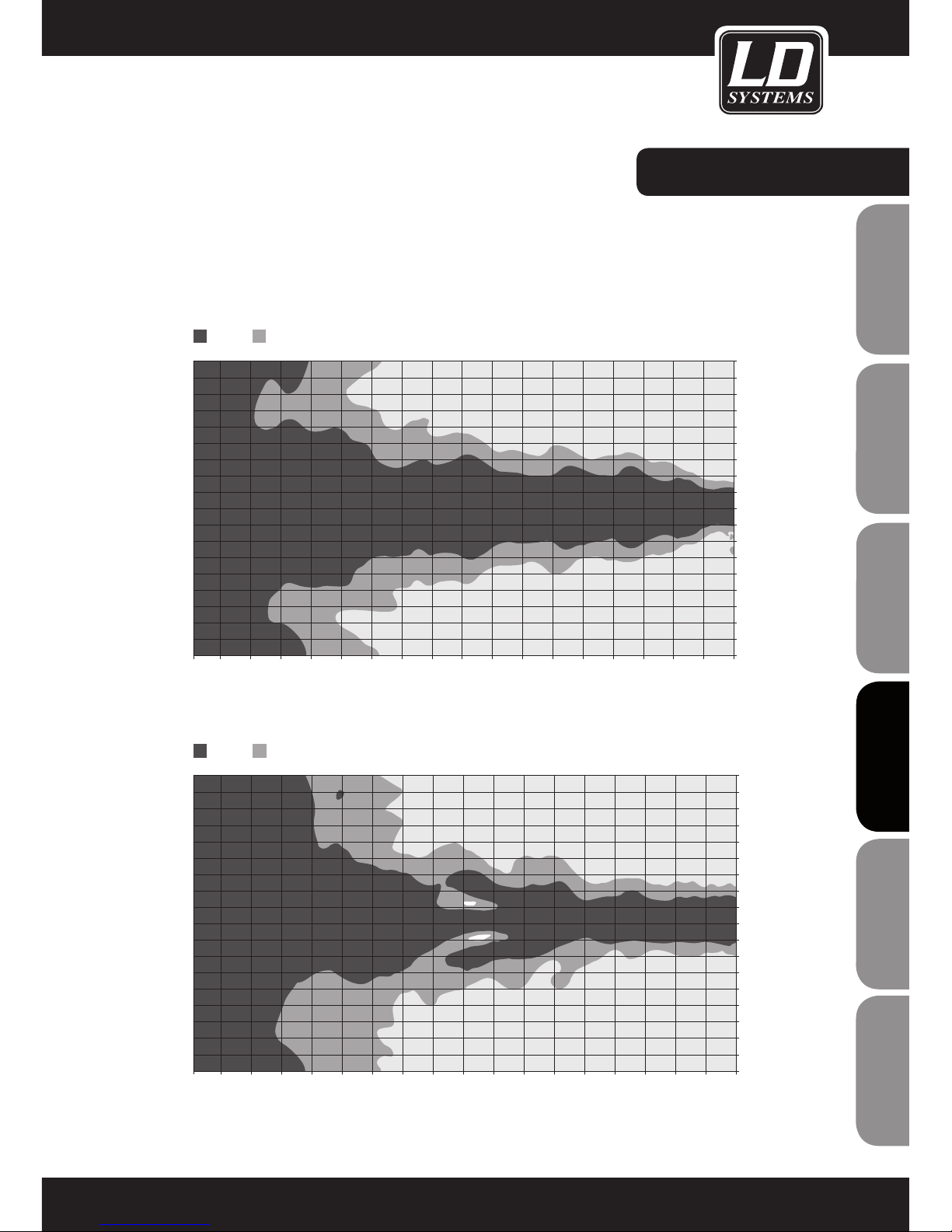

Horizontal Isobars of: LD DDQ10

120

180

- 60

-120

-180

125

200

315

500

800

1250

2000

3150

8000

5000

20000

12500

Vertical Isobars of: LD DDQ10

-6 dB -12 dB

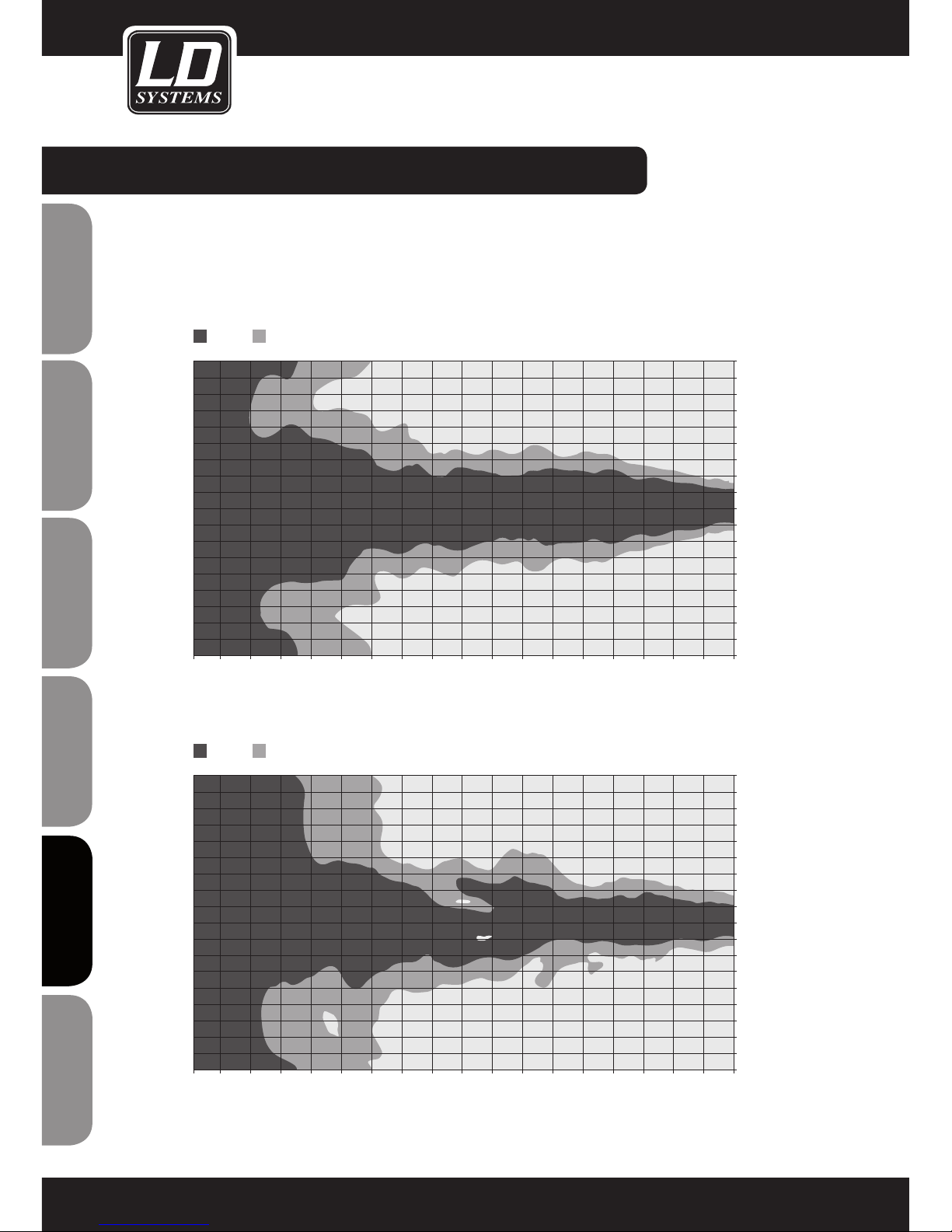

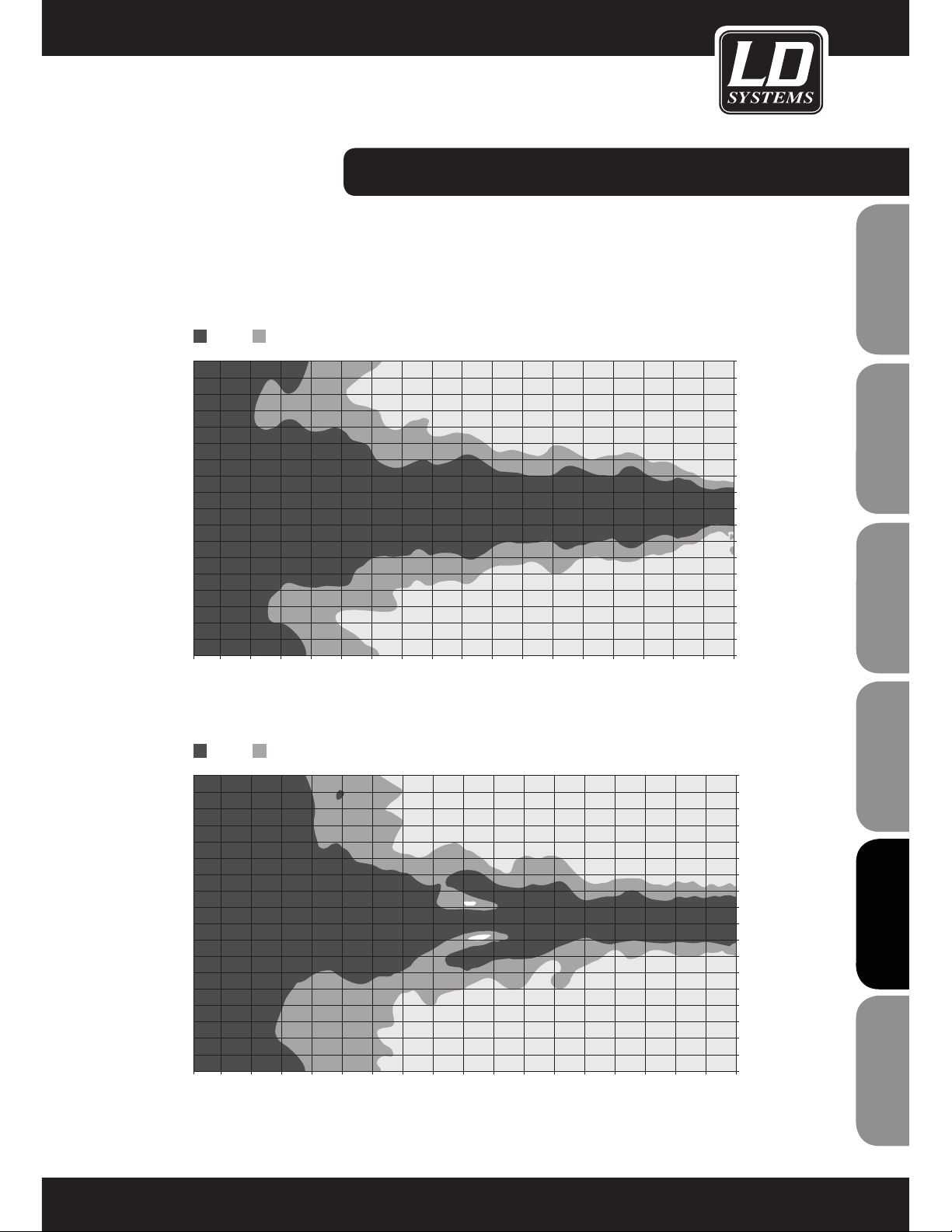

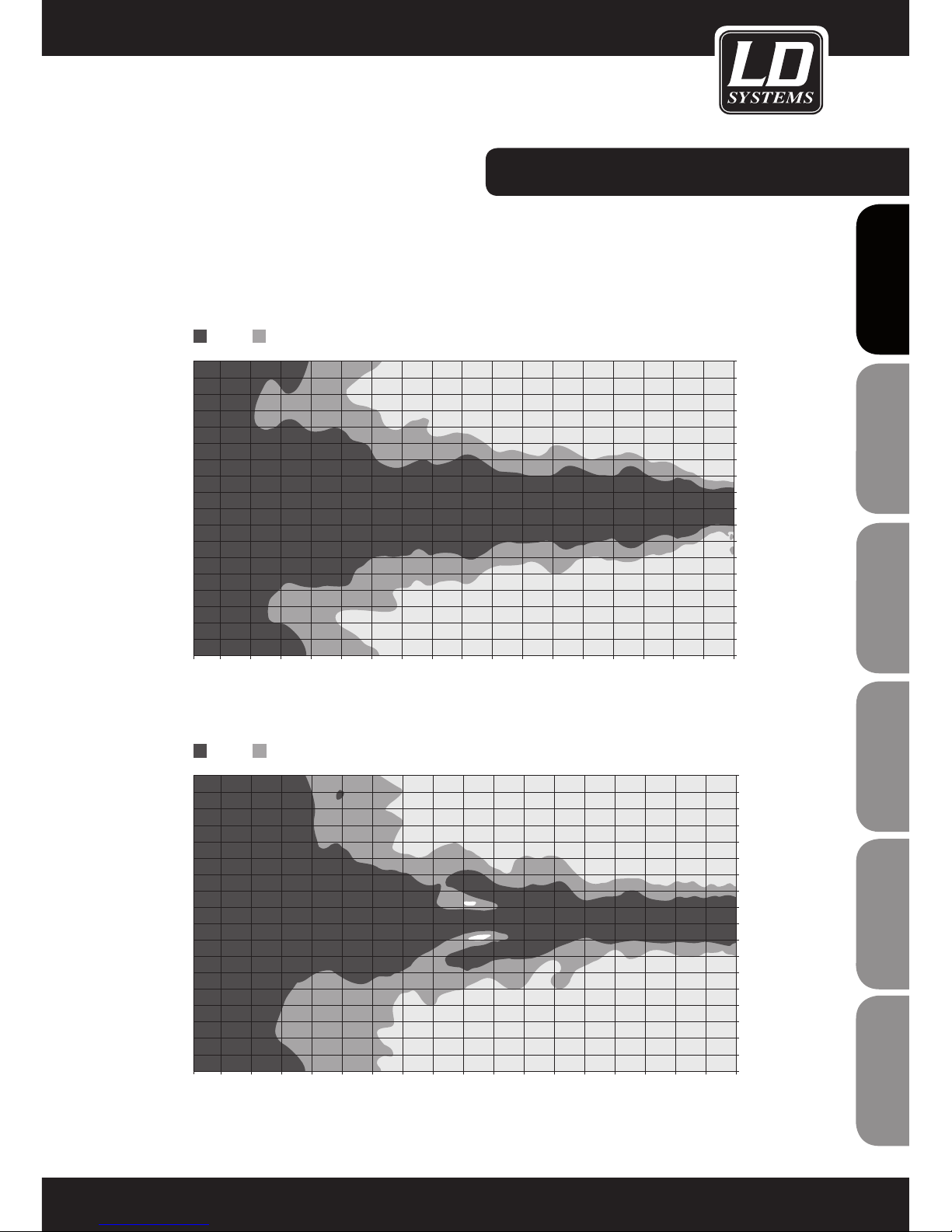

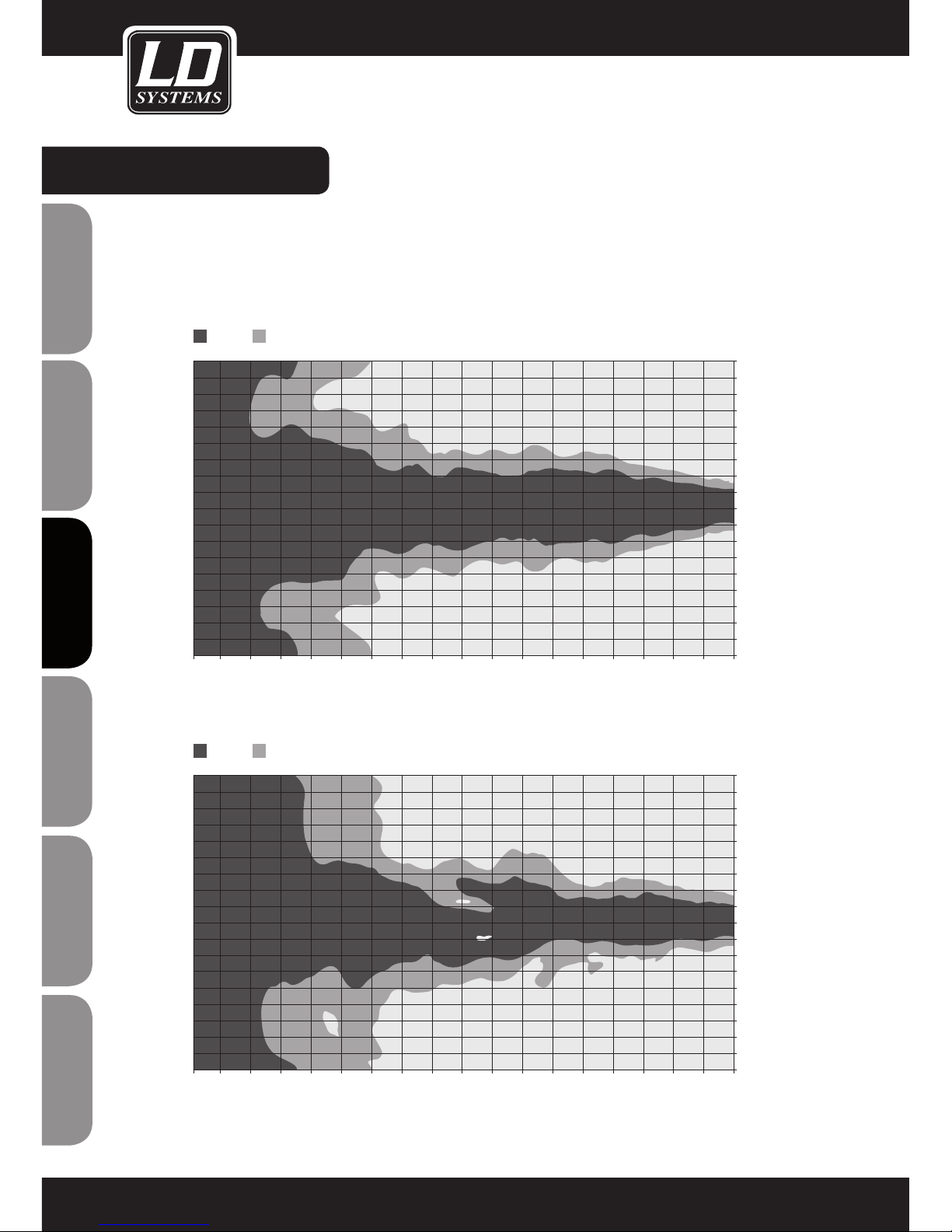

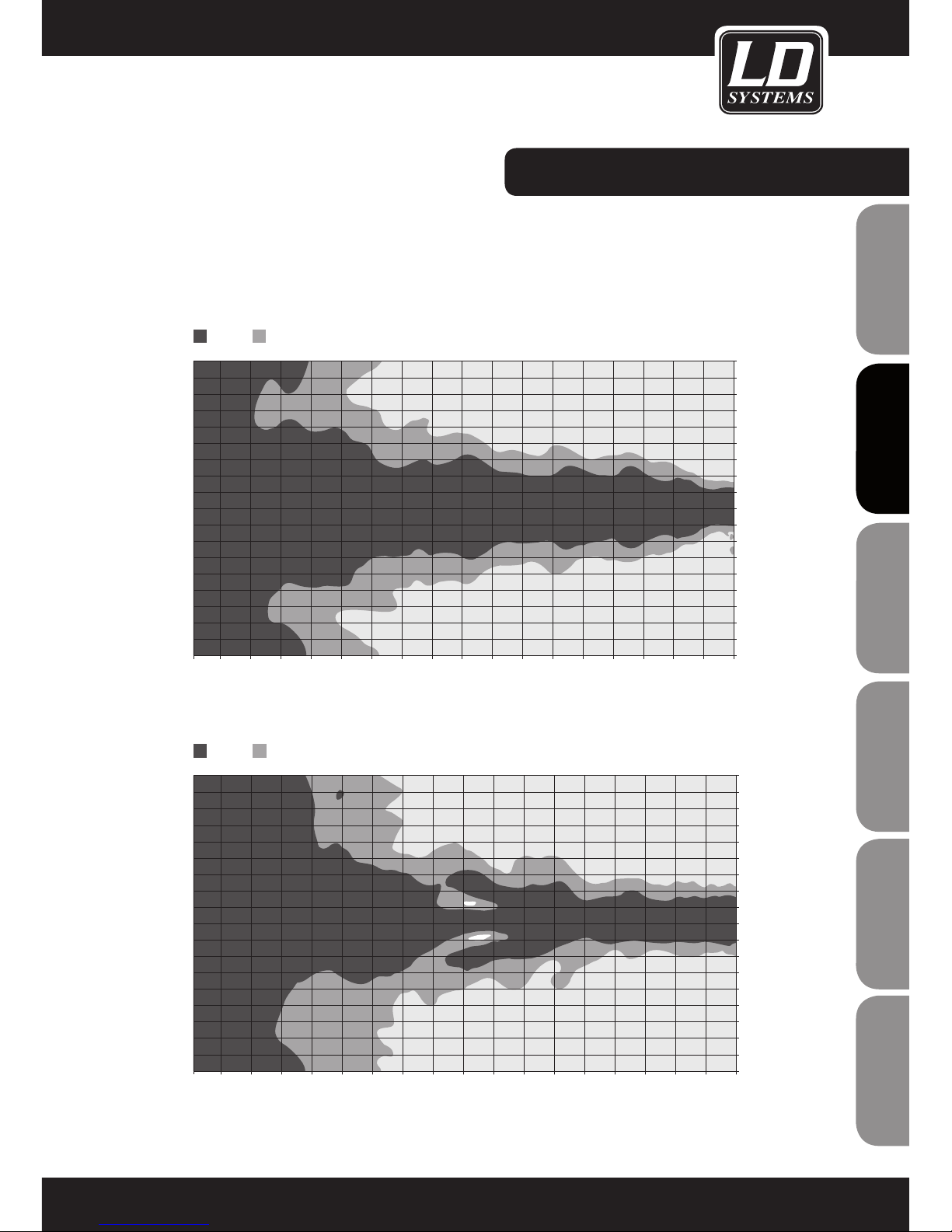

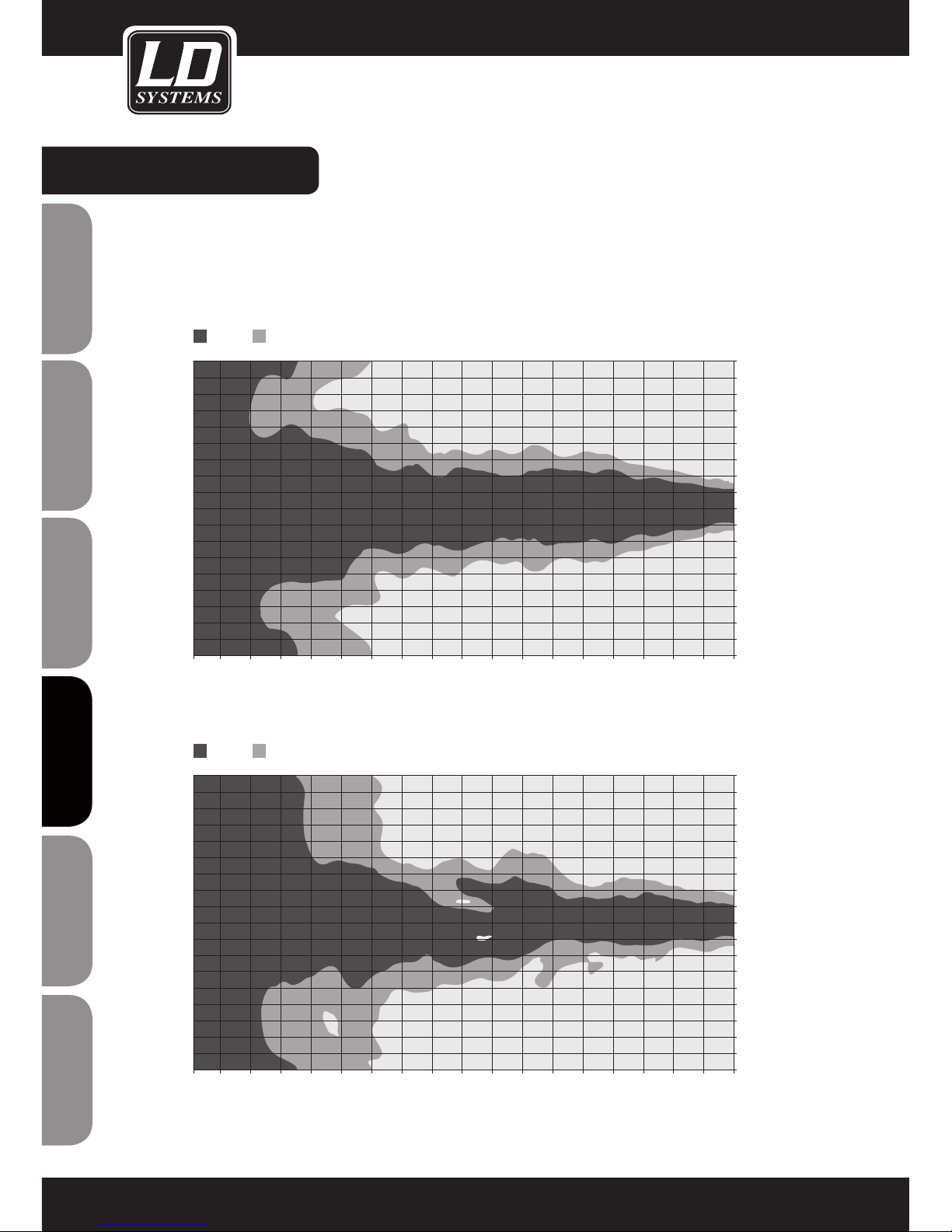

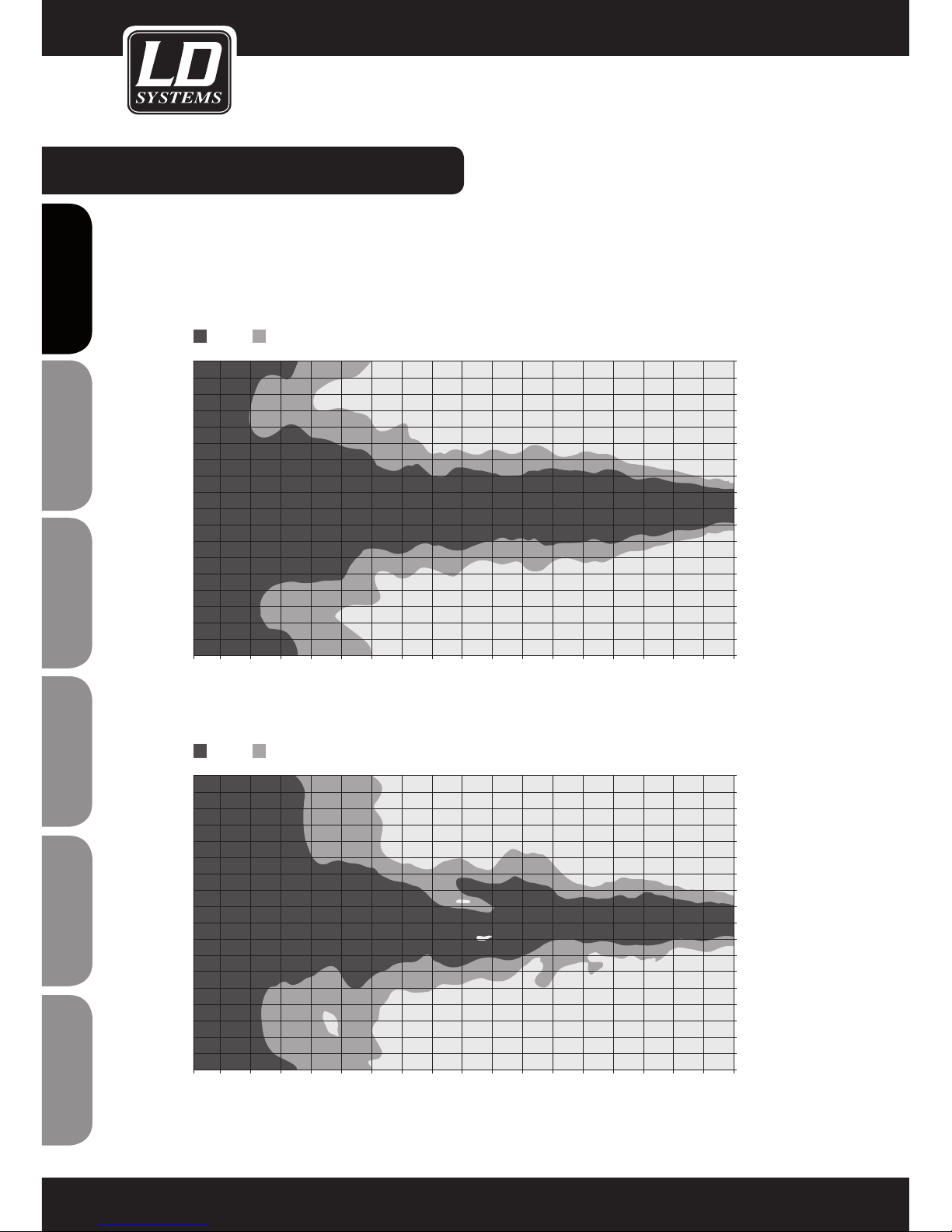

DISPERSION BEHAVIOUR:

Page 10

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

120

180

- 60

- 120

- 180

125

200

315

500

800

1250

2000

3150

8000

5000

20000

12500

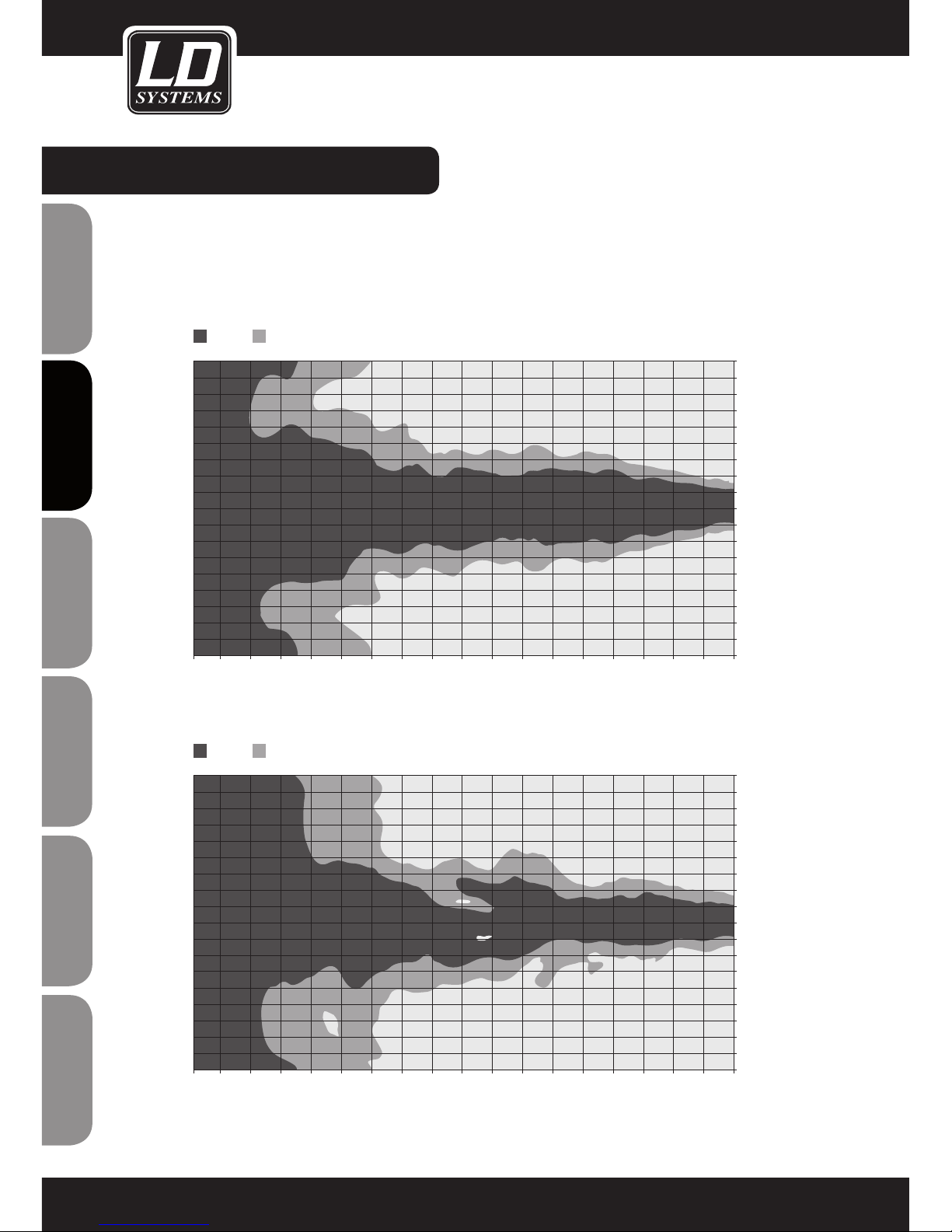

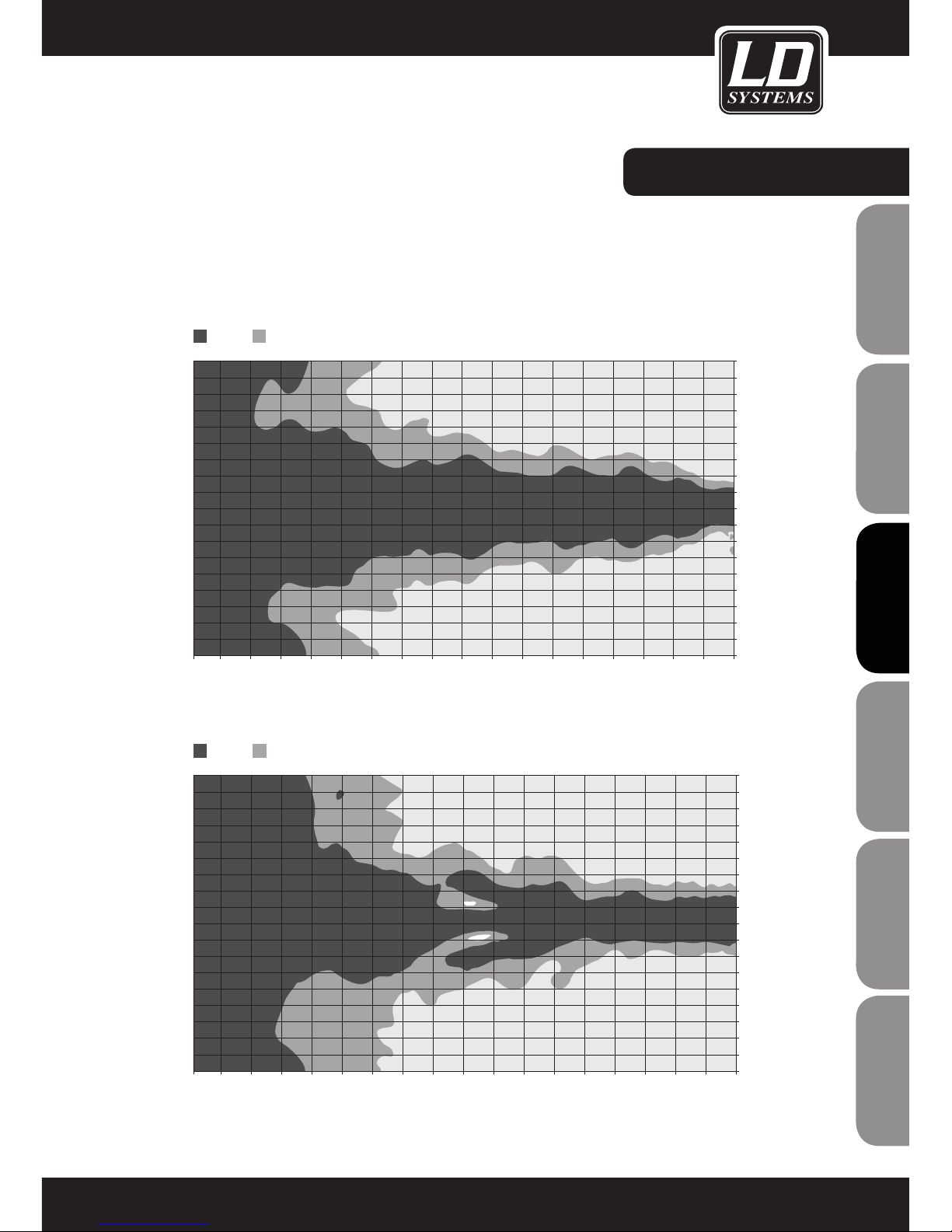

Horizontal Isobars of: LD DDQ12

-6 dB -12 dB

120

180

- 60

- 120

- 180

125

200

315

500

800

1250

2000

3150

8000

5000

20000

12500

Vertical Isobars of: LD DDQ12

-6 dB -12 dB

DISPERSION BEHAVIOUR:

Page 11

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

Heat Sink

SIMPS

Amp Power Rail

Power

Amps

400W

Subwoofer

out Sym.

Clip Detect

Amp

Low Cut/

Sub Out

Gain

Encoder

Analog In

Sym.

Analog

link

Stacked ADC

24bit/48kHz

Sens. 23dBu

Dyn. 127dB

Master

Gain

2 Ch.

Gain

Delay

IlR EQ

IlR Xov

Phase

2 Ch.

High

Pass

2 Ch.

LS Peak Look ahead (1ms)

LS Thermal limiter

Amp RMS

1 Ch.

LS Peak Look ahead (1ms)

1 Ch.

Low

Pass

2 Ch DAC

max Level

13,7dBu

113dB Dyn.

1 Ch DAC

max Level

18dBu

113dB Dyn.

Limiter Decrease

Sharc

Mute Control

Onboard PS

+/- 14,4V Dig Vol.

Temp. Ctr.

µC

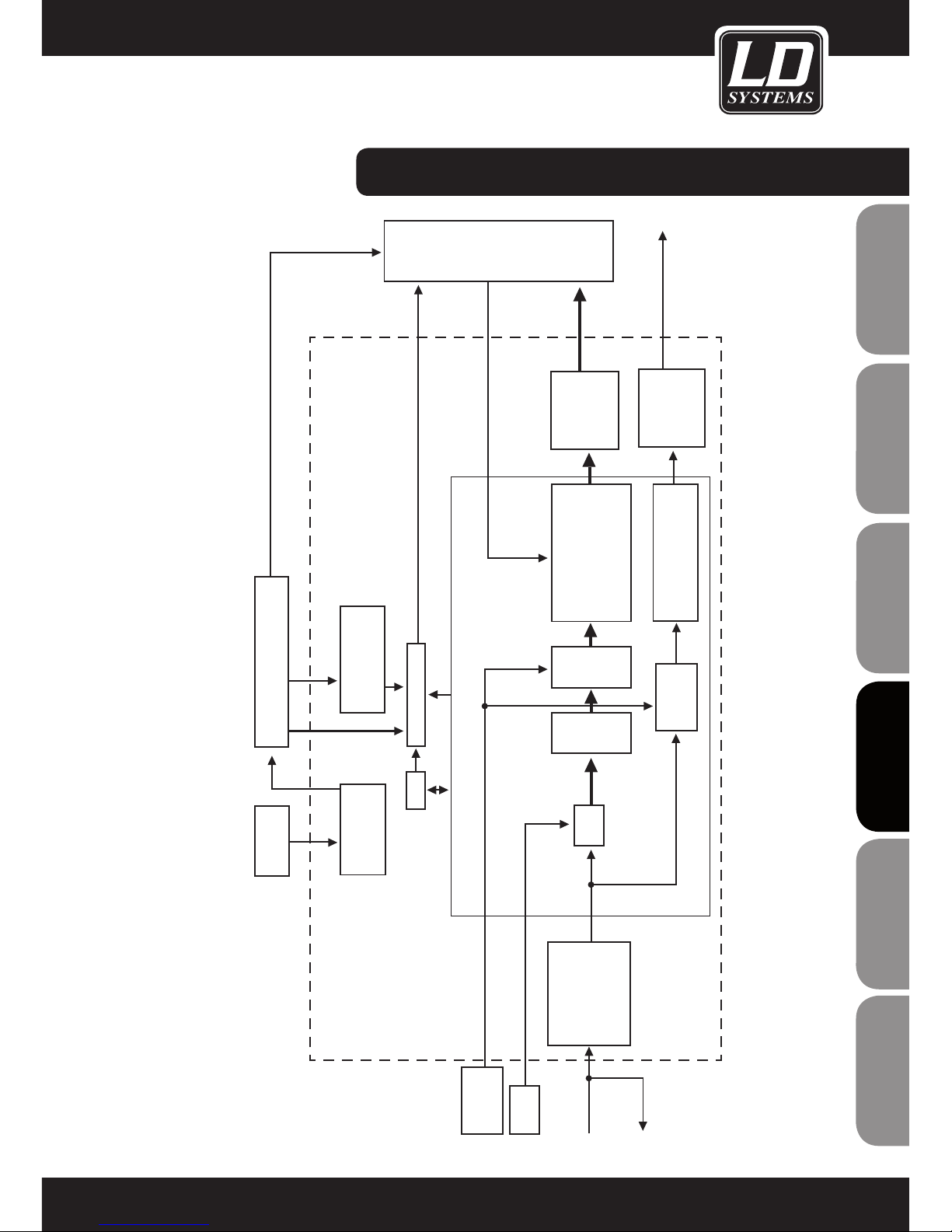

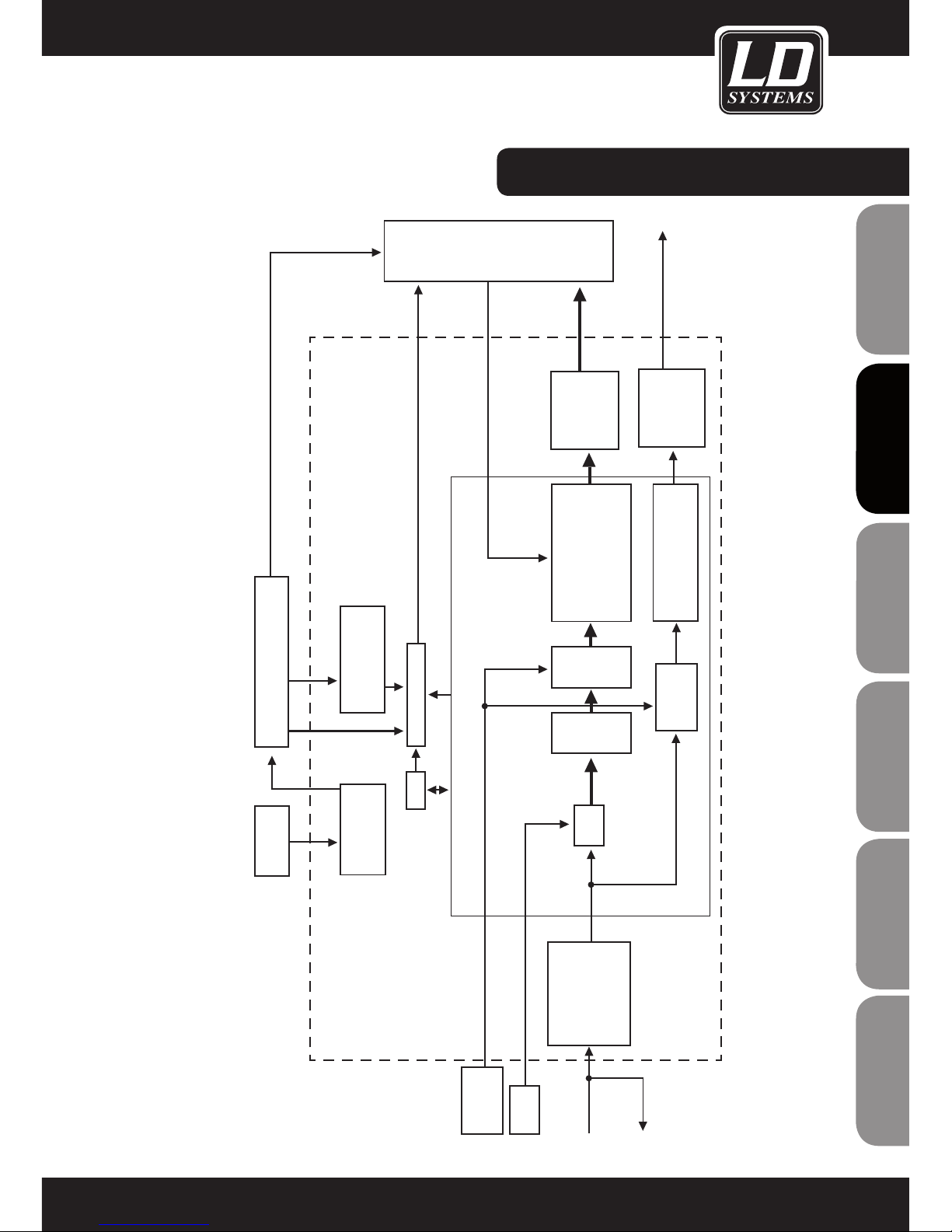

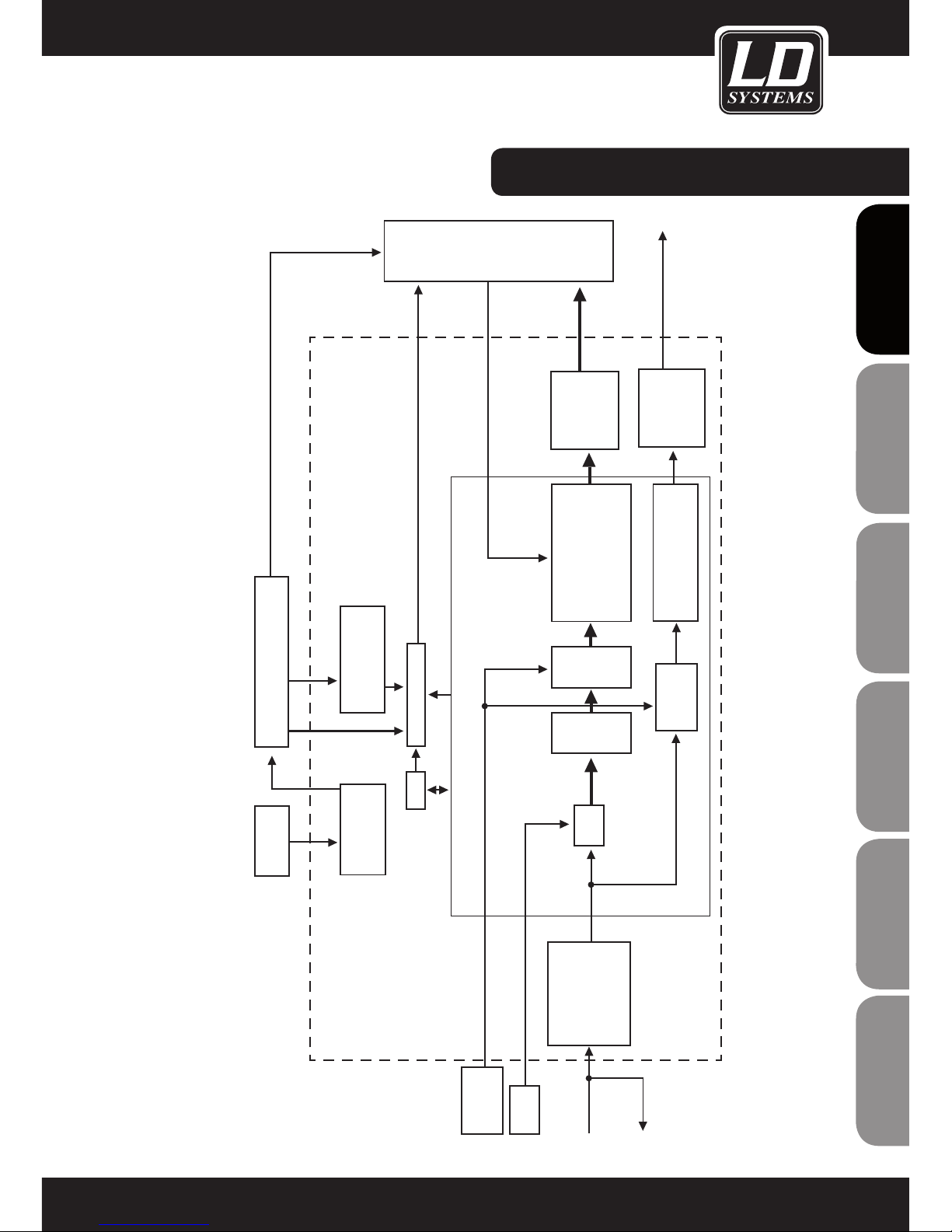

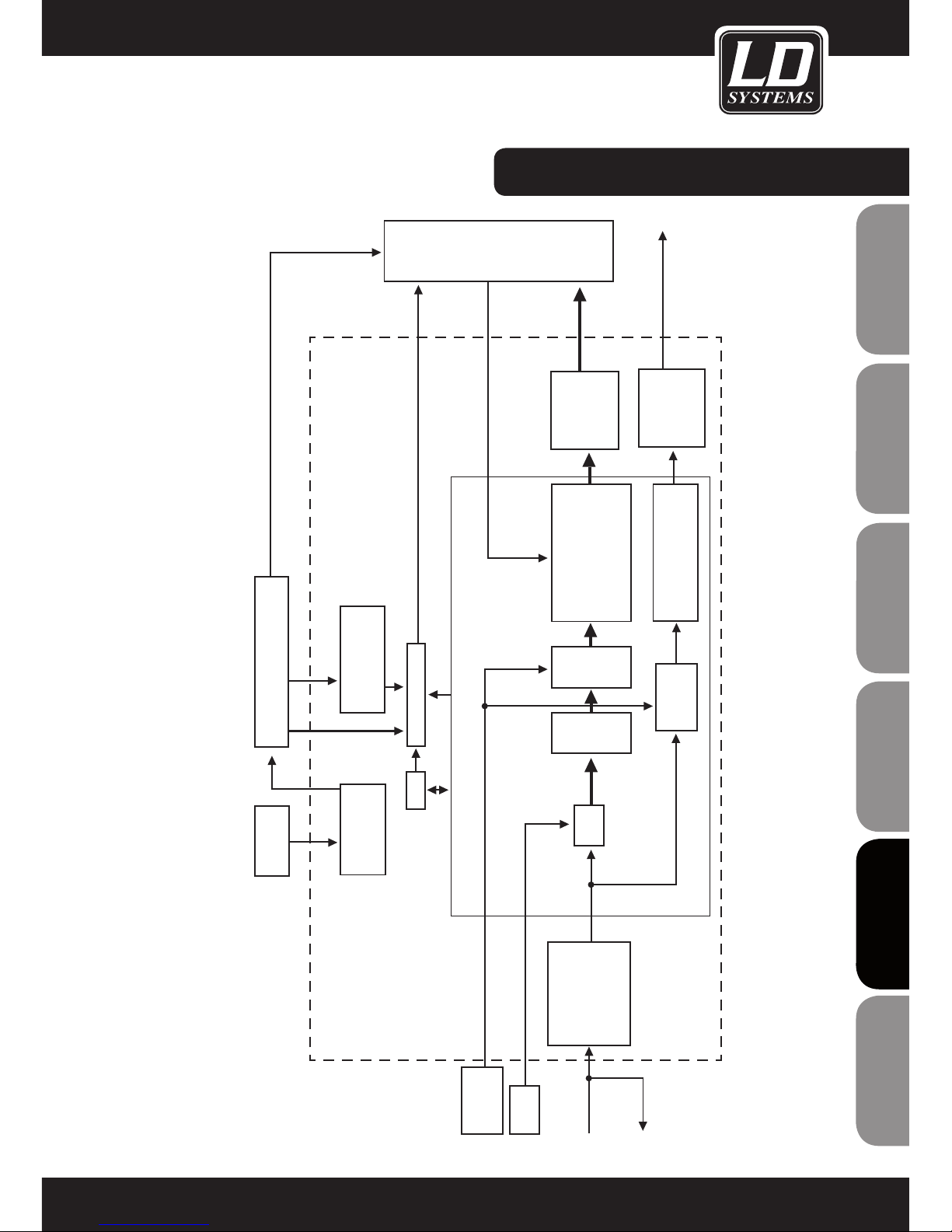

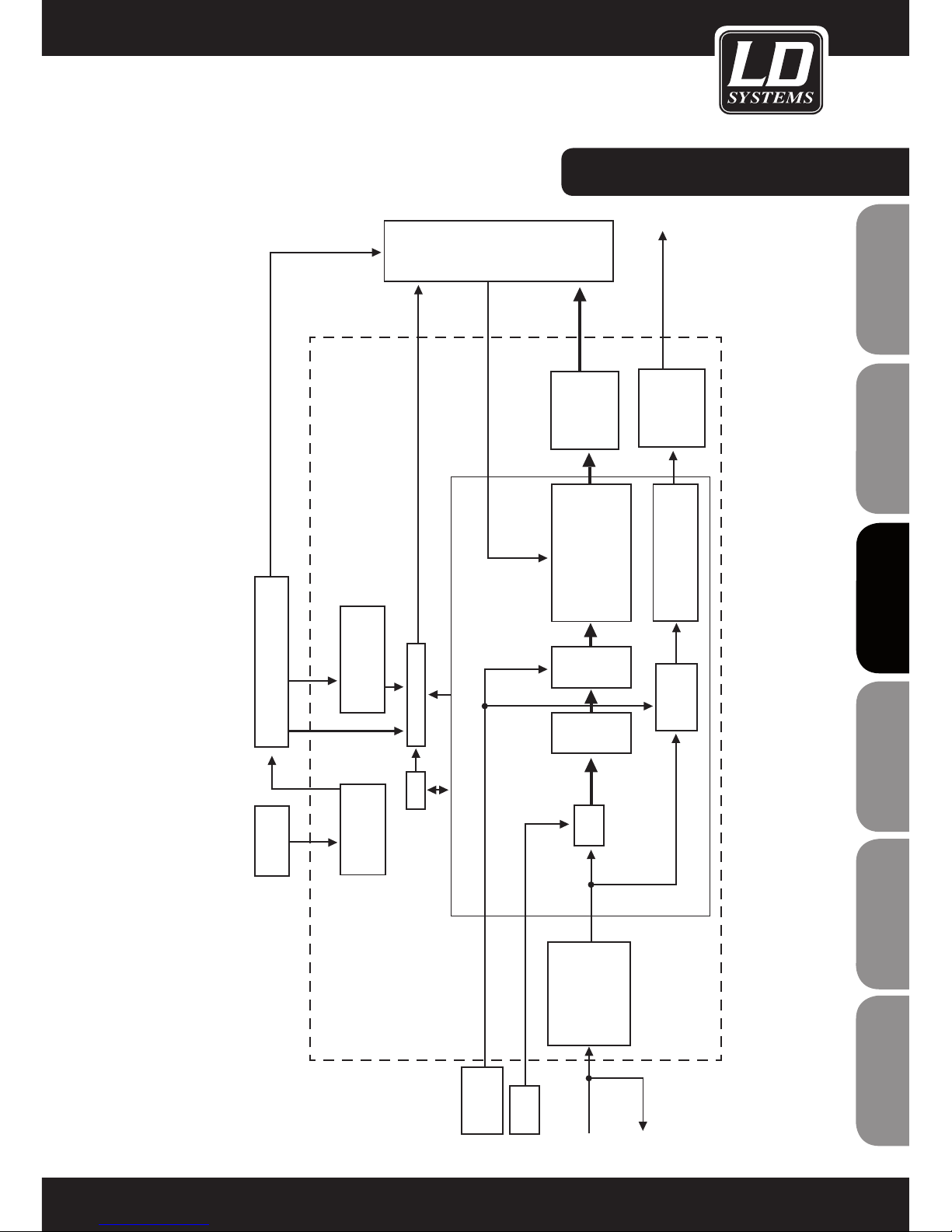

DSP BLOCK DIAGRAMME:

Page 12

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

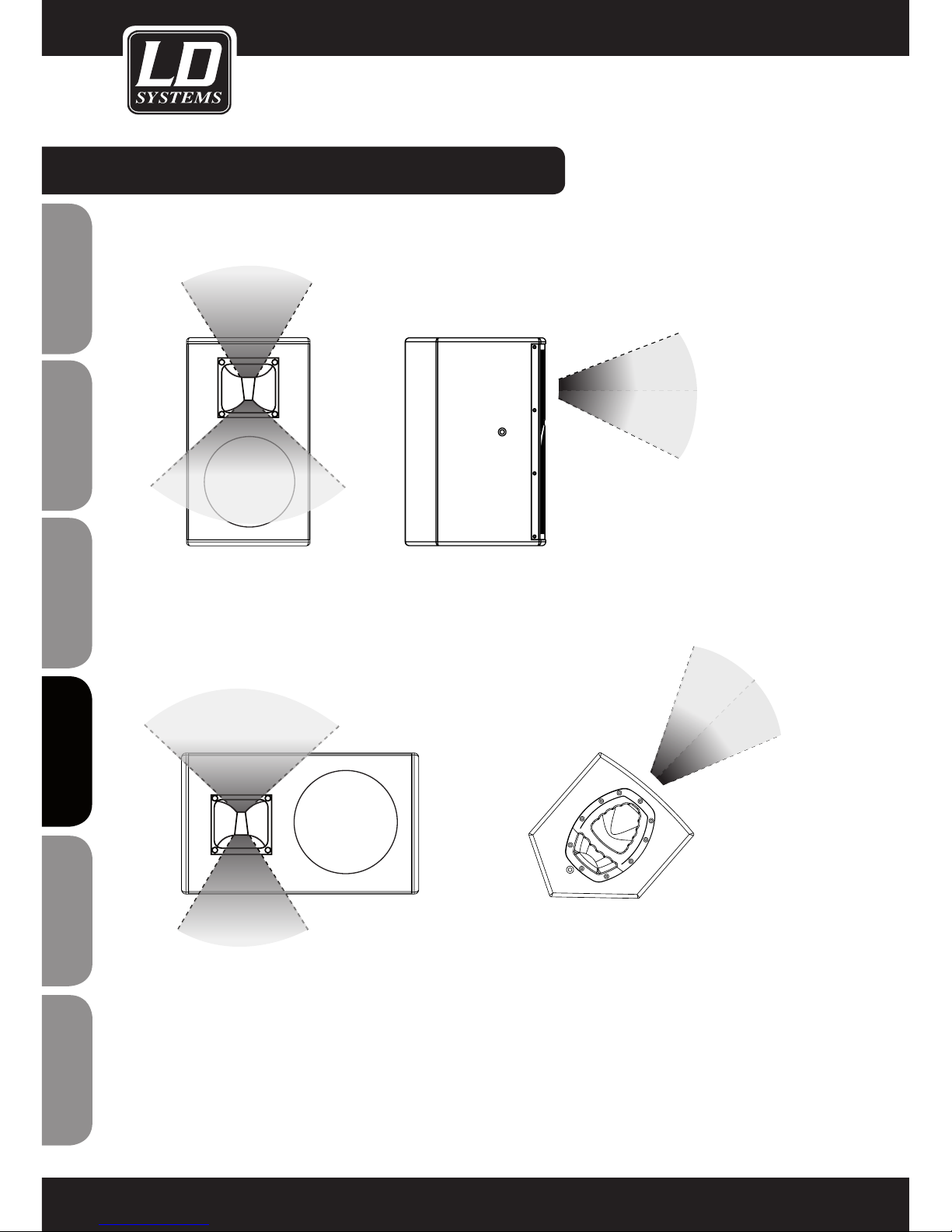

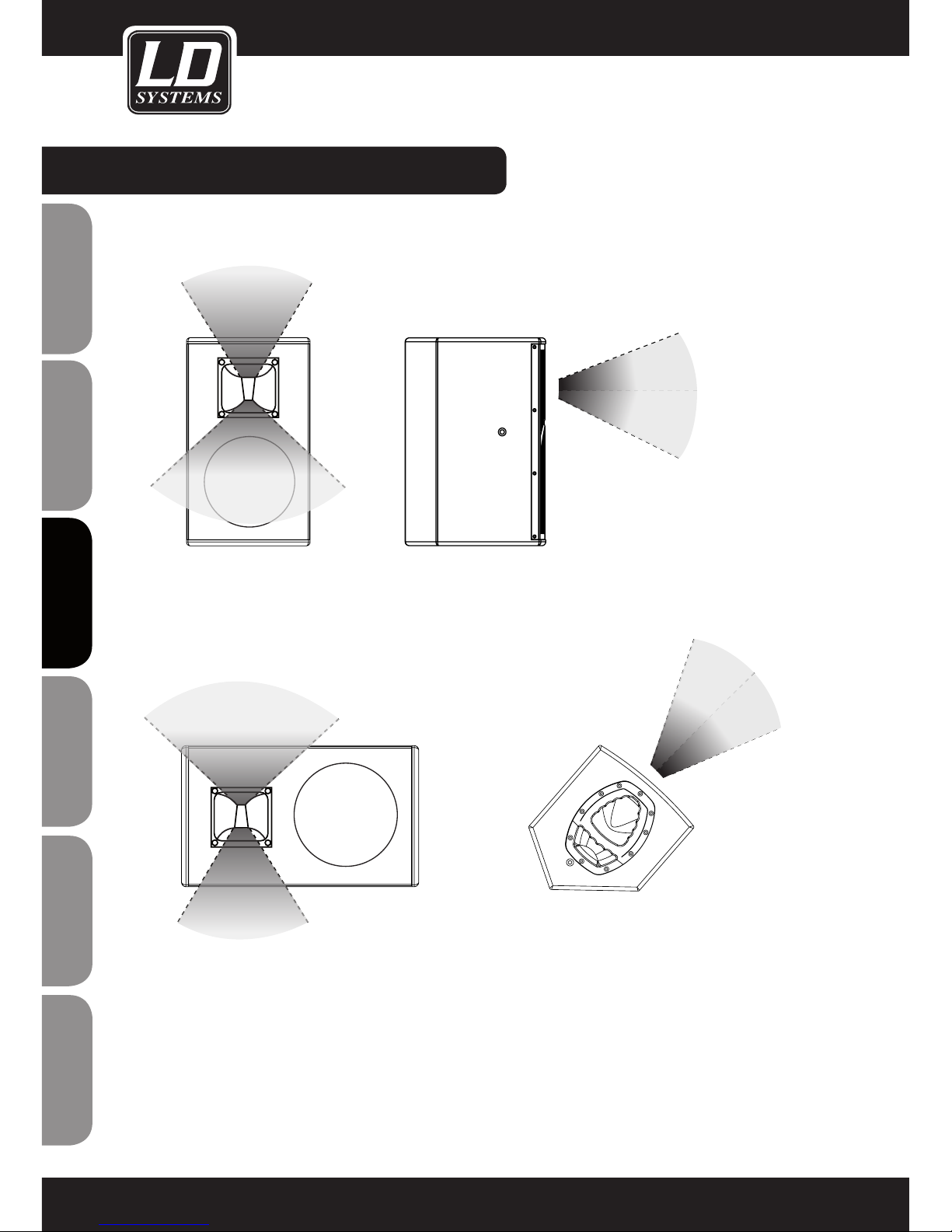

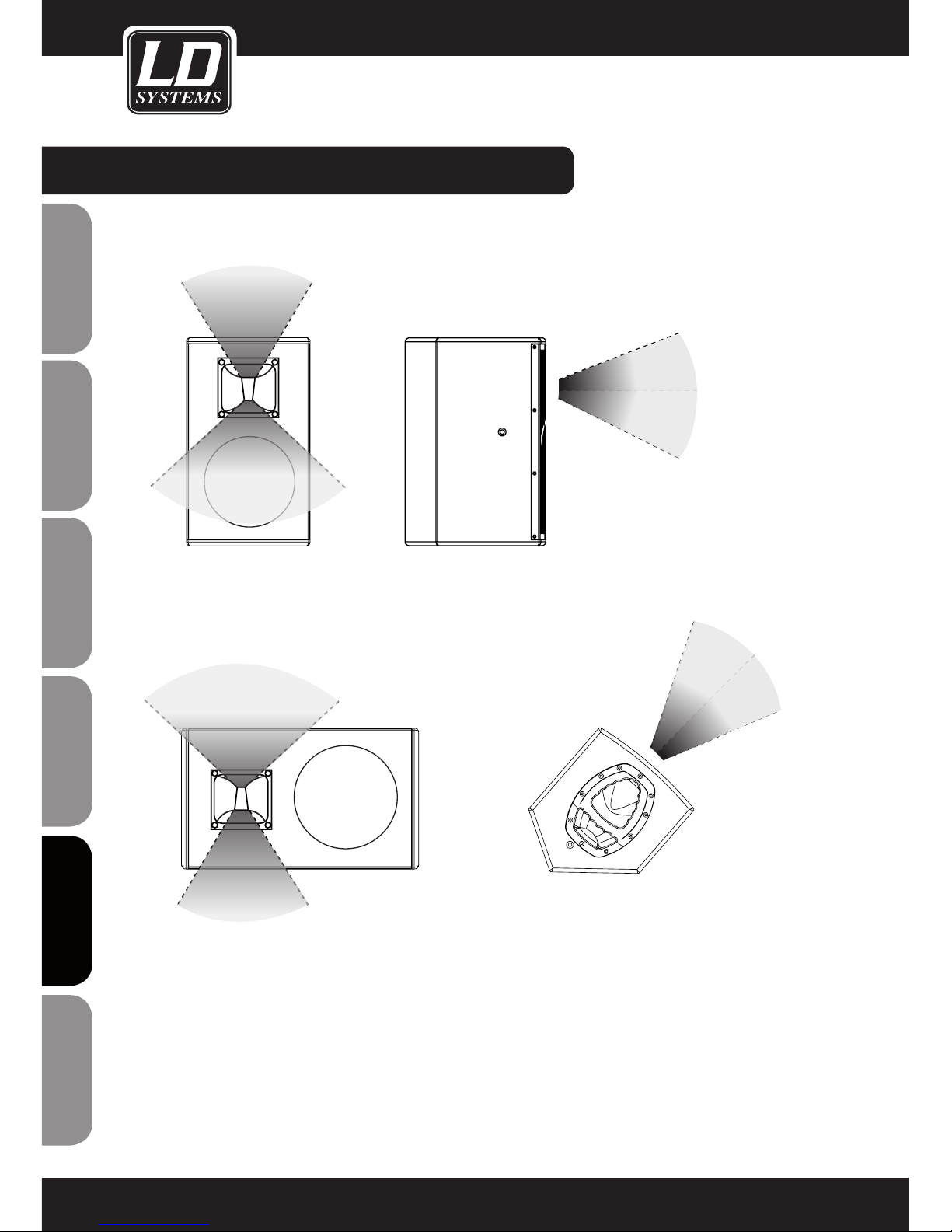

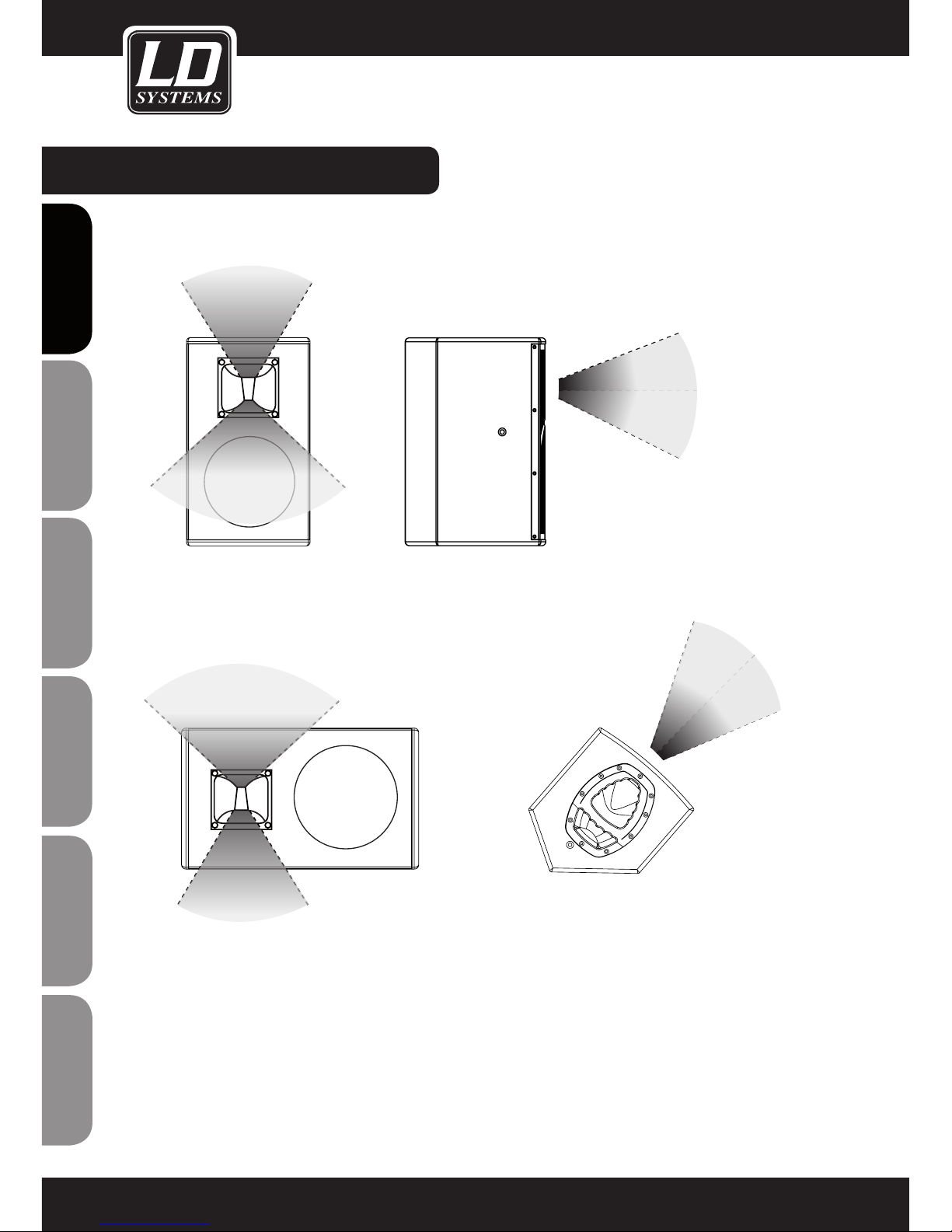

FRONT OF HOUSE CONFIGURATION

For the front of house application, the narrower side of the HF horn opening must face downward.

STAGE MONITOR CONFIGURATION

For use as a stage monitor, the LDDDQ10 and LDDDQ12 can be position lying on their sides (horizontal setup). If necessary, the HF horn can be rotated by 90° in order to attain a greater HF dispersion angle. To do this, the active speaker must ﬁrst be switched off and disconnected from the mains. Next remove the front grille and loosen and remove the screws on the mounting ﬂange of the horn . Afterwards the horn can be rotated by 90° and re-fastened (please never rotate more than 90°). If the HF horn is to rotated back for a vertical setup, this must always be done in the opposite direction. Rotating the HF horn multiple times in the same direction can damage the leads to the HF system or its terminals.

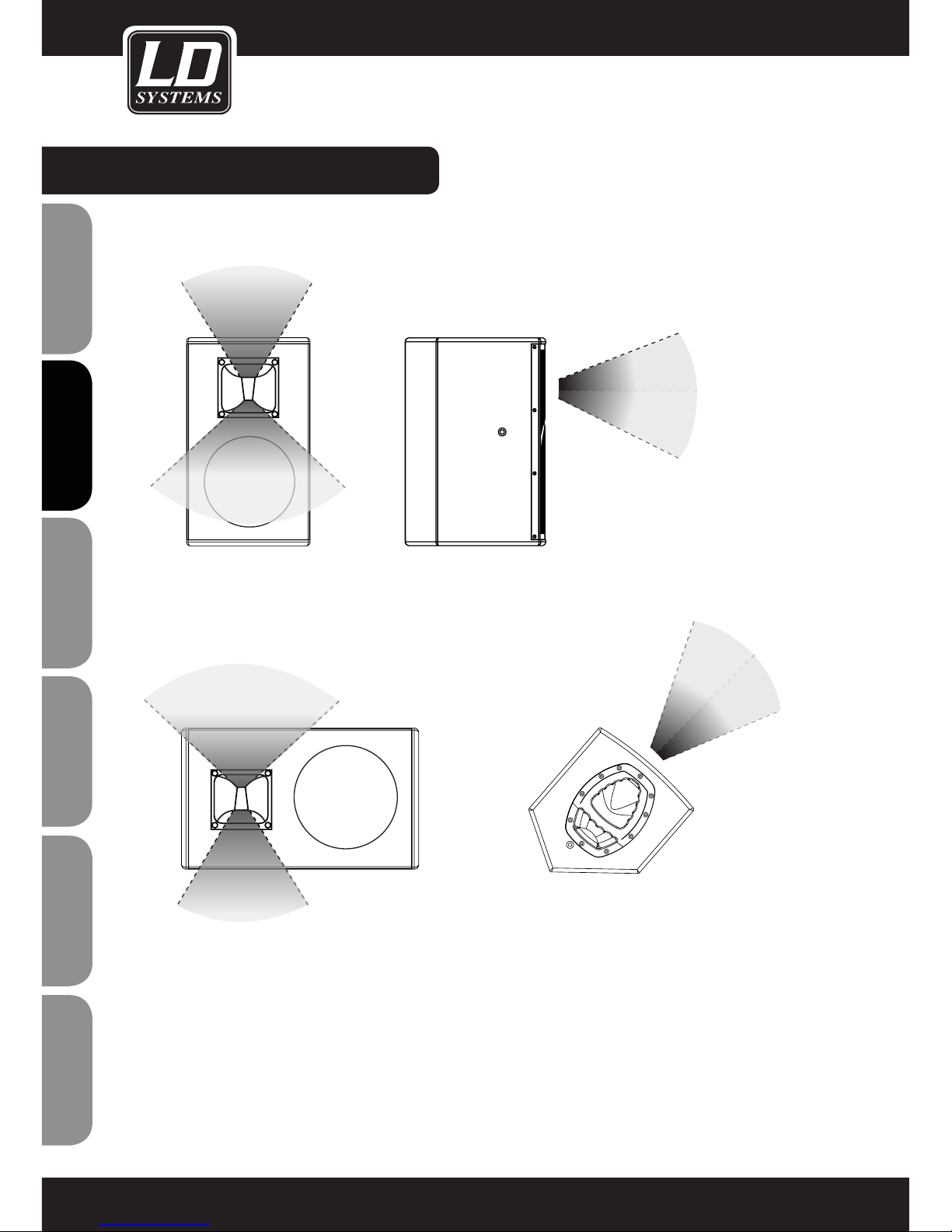

HORN CONFIGURATION:

Page 13

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

INSTALLATION & MOUNTING:

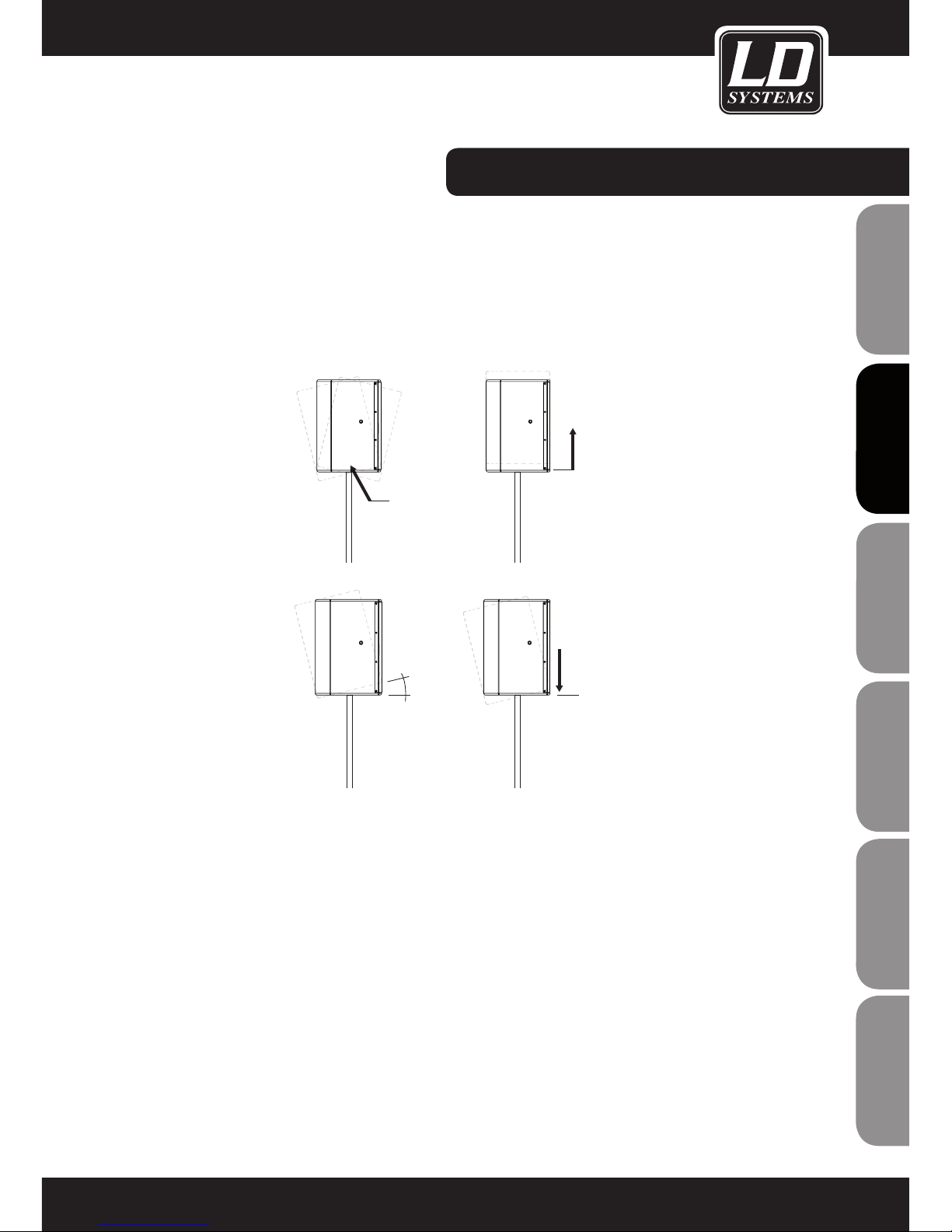

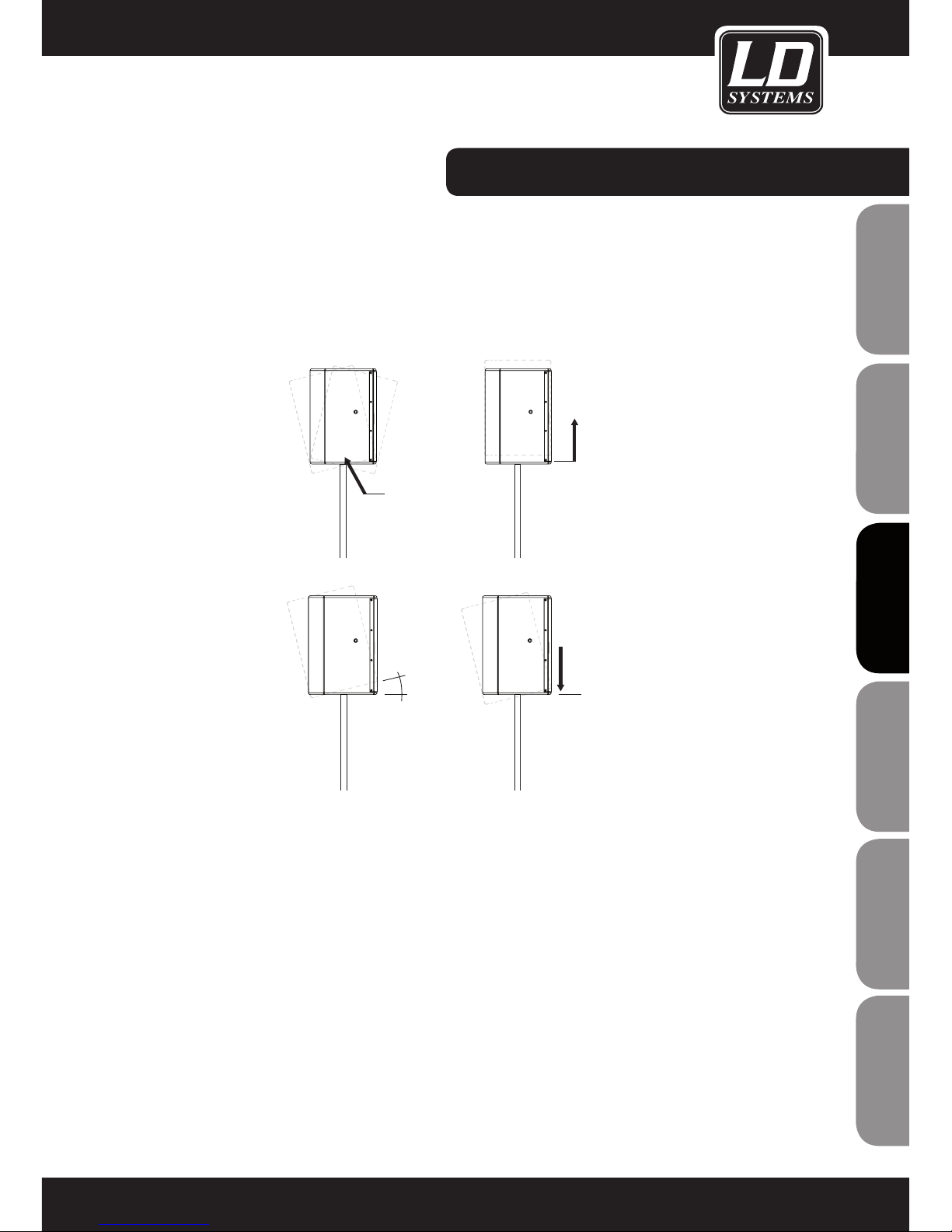

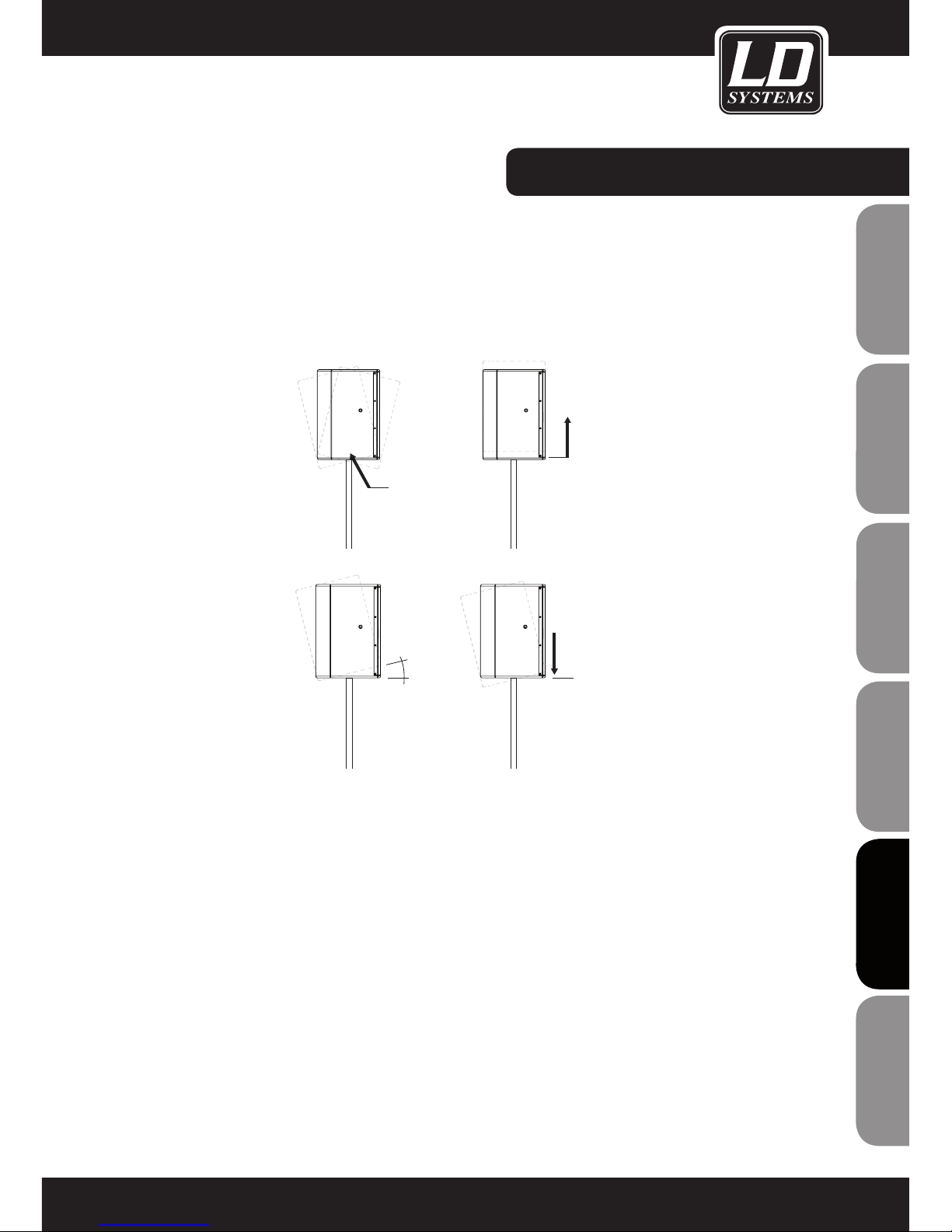

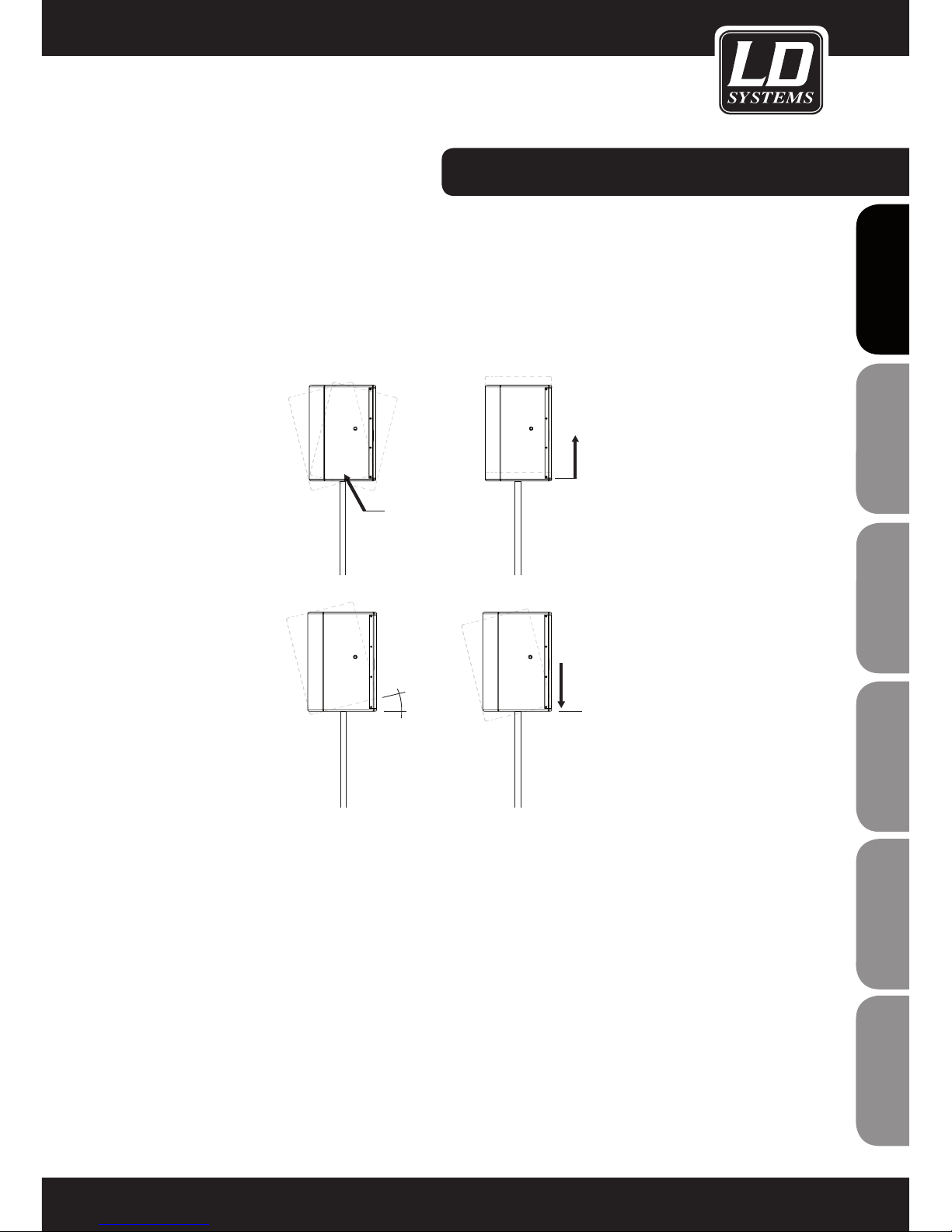

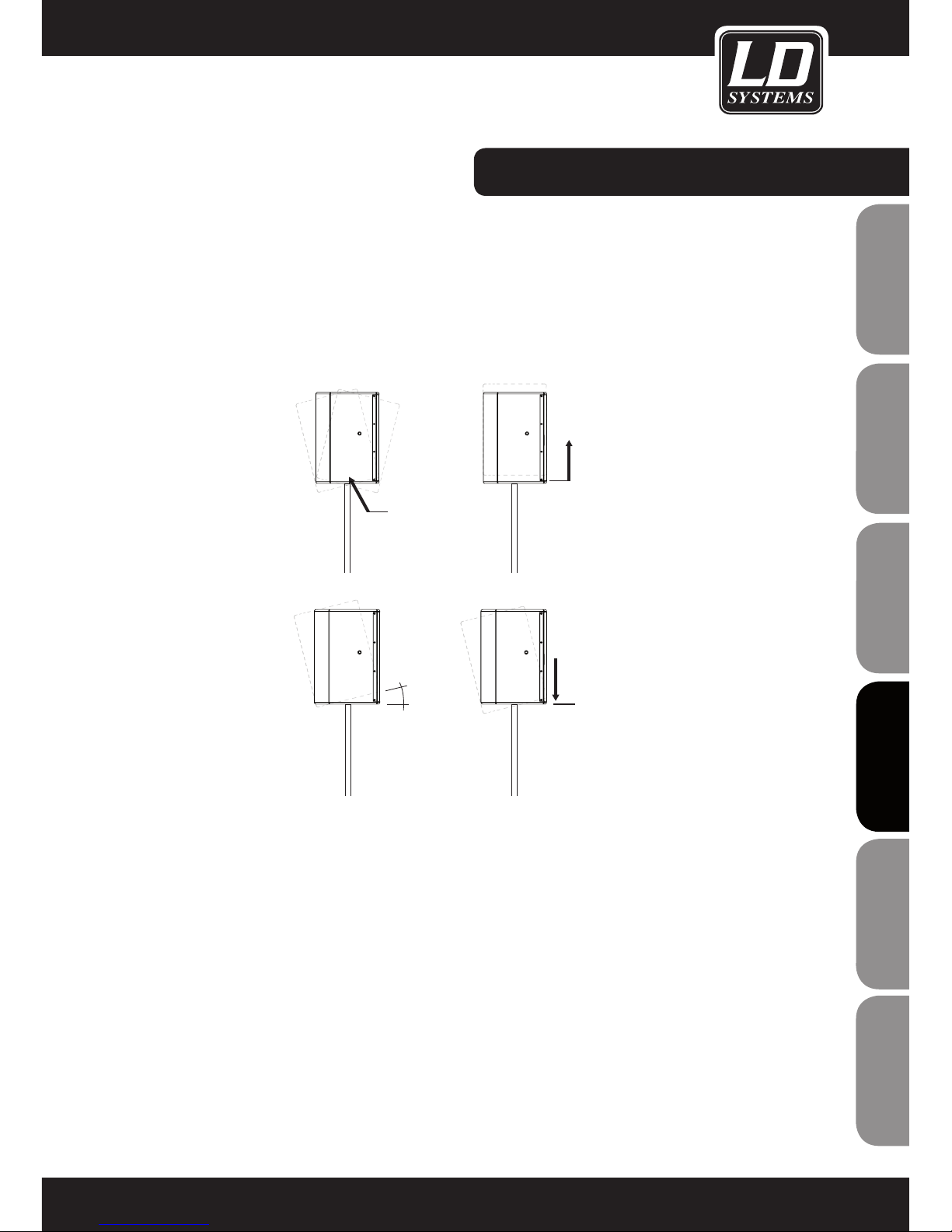

ADJUSTING THE SM707 CABINET FLANGE

The built-in, patented SM707 cabinet ﬂange is highly adjustable. The SM707 permits angles of between + und - 13.5° in increments of 4.5°. Carefully lift the cabinet a little (approx. 0.5 cm) to unlock the locking mechanism, then tilt the cabinet to the desired position and lower it again.

FLOWN OPERATION:

The speakers are equipped with appropriate ﬂyware for ﬂown operation. The LD DDQ series speakers have M8 threads for use with M8 eyelet bolts, which can be used to suspend the speakers on chains with snap hooks or wire ropes. Please use only appropriately certiﬁed, undamaged ﬂyware (ﬂying points, eyelet bolts, snap hooks, chains, wire ropes, etc.). Please also observe the corresponding requirements for ﬂown operation above persons in correspondingly applicable regulations (varies from country to country)!

As an alternative to ﬂying points, the speakers can be ﬂown using the LDDDQ10SB and LDDDQ12SB swing brackets developed especially for the LD DDQ series. The assembly instructions can be found on the next two pages of this user's manual. The swing brackets can be fastened securely to crossbar systems, for example, using the optional Adam Hall SCP838 "self-lock" hooks.

MAINTENANCE:

The best way to clean the surface of the loudspeaker‘s cabinet is to use a dry, medium-hard brush (wallpaper brush). Use only a dry cloth to clean the control panel.

Pivot point +/- 13,5°

Lift cabinet

Caution! Please hold the cabinet securely!

Tilt cabinet to the desired position.

Lower cabinet again.

Page 14

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

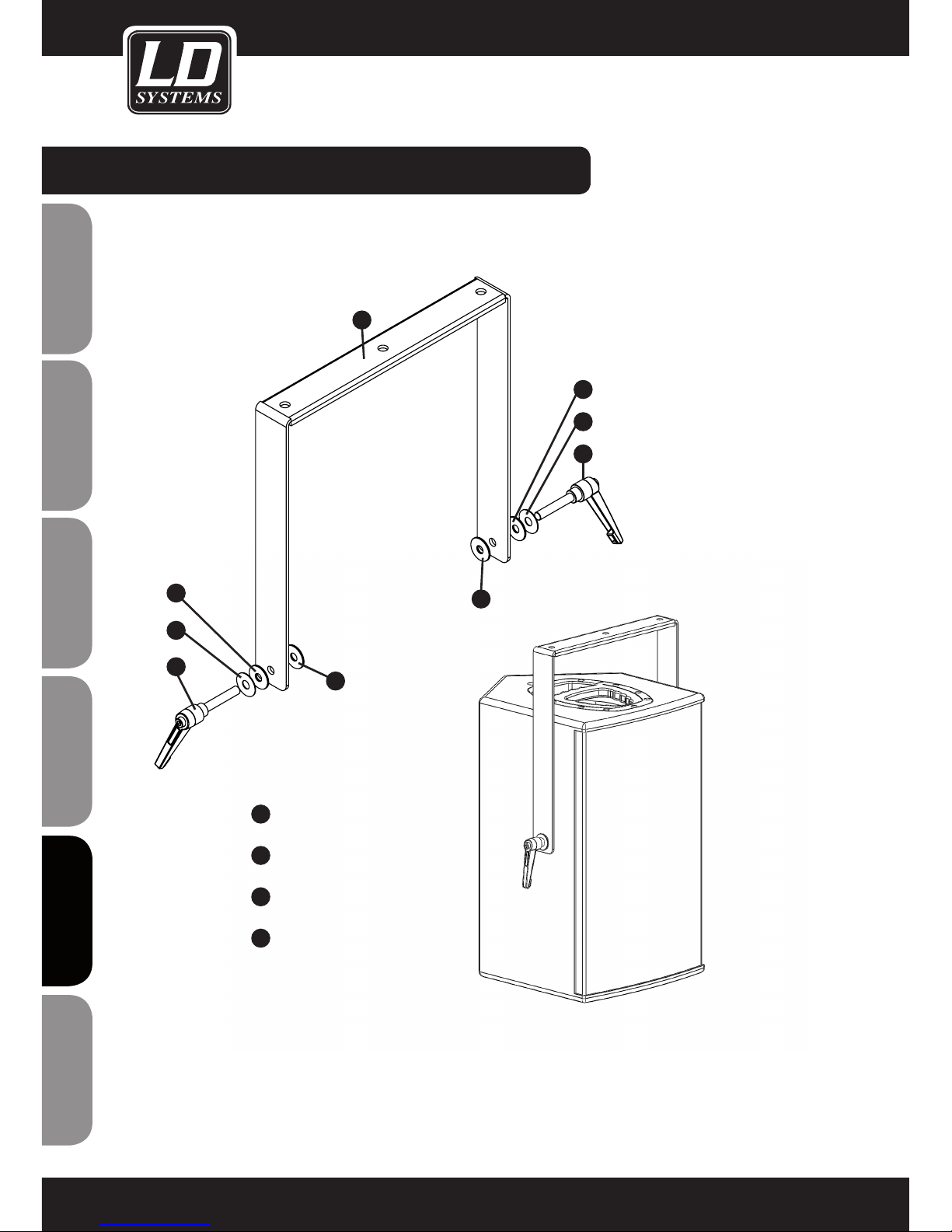

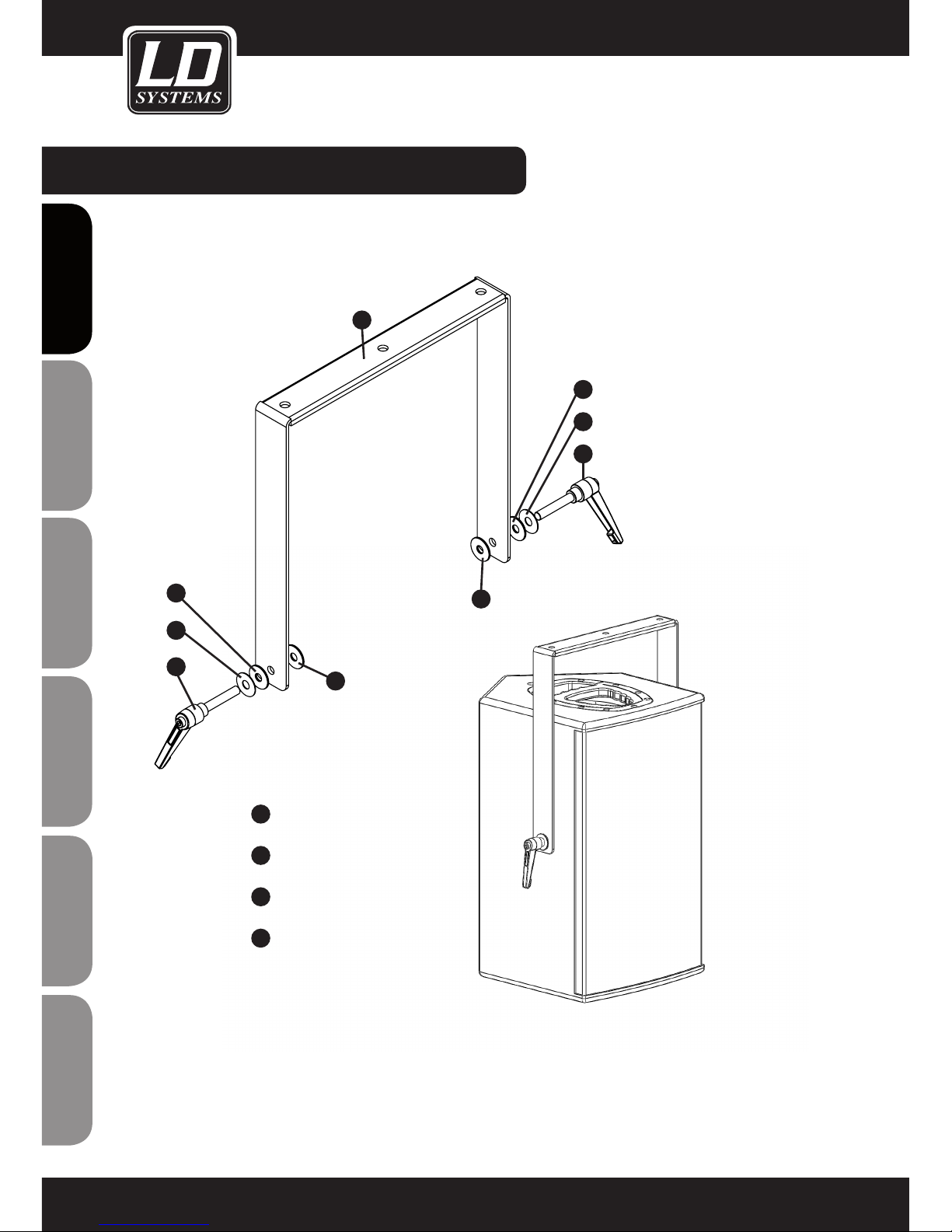

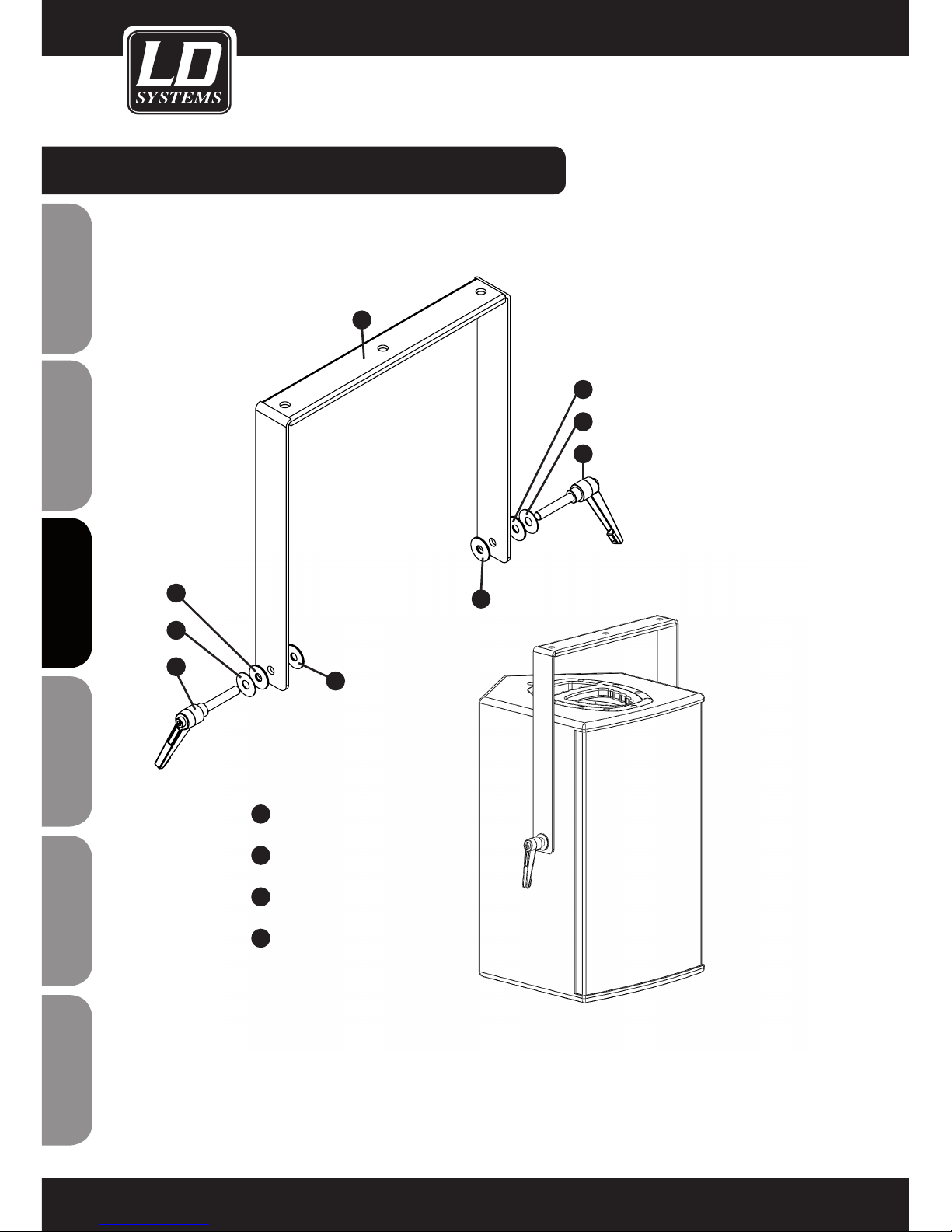

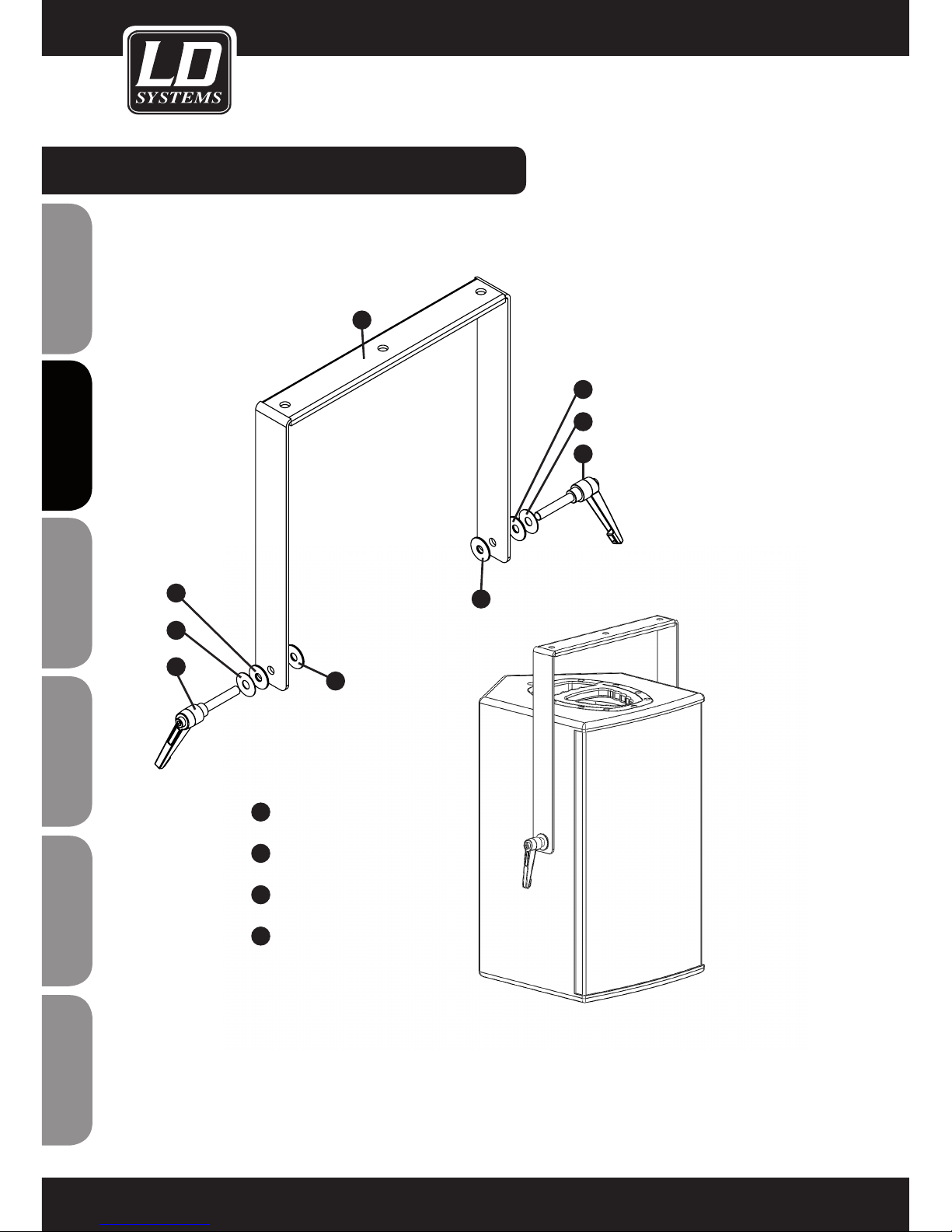

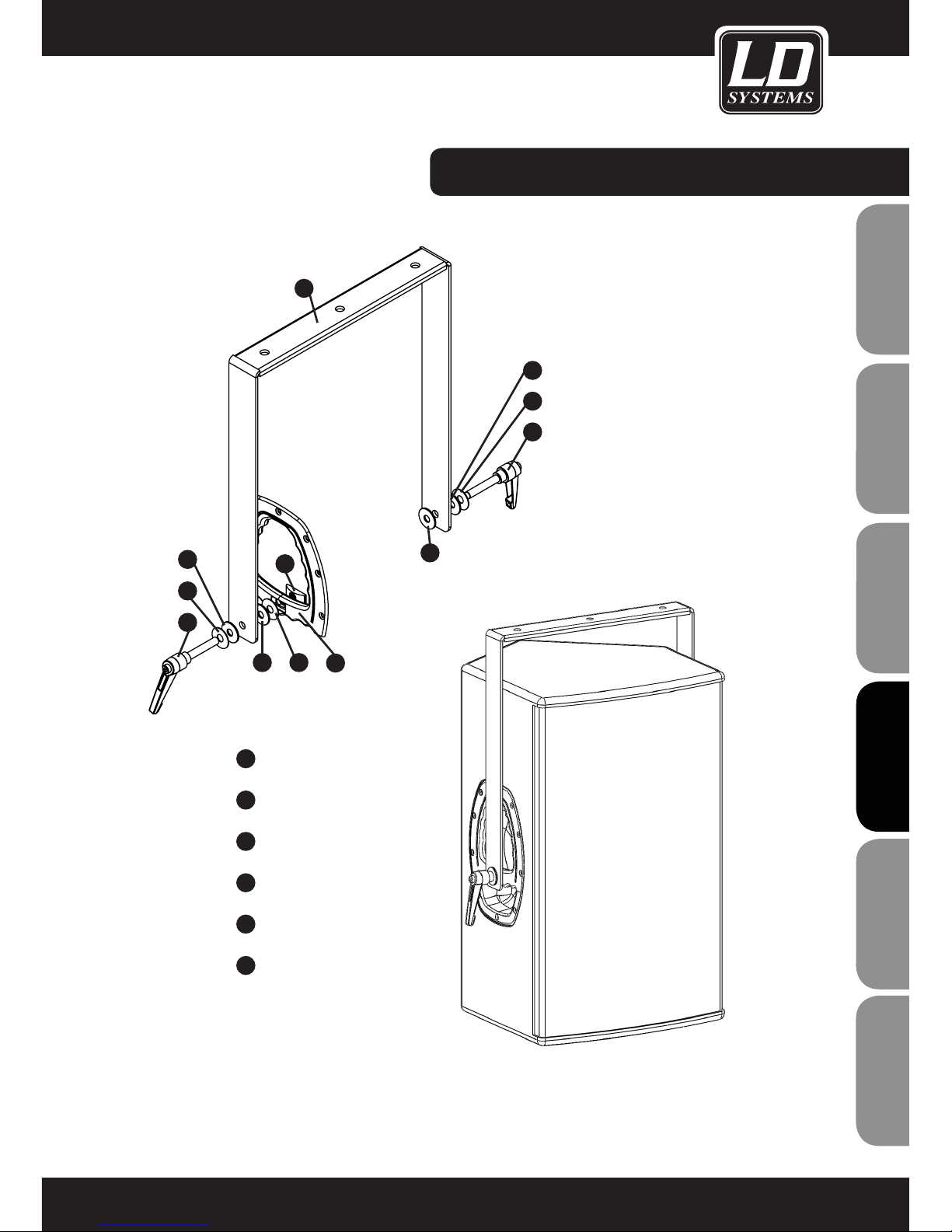

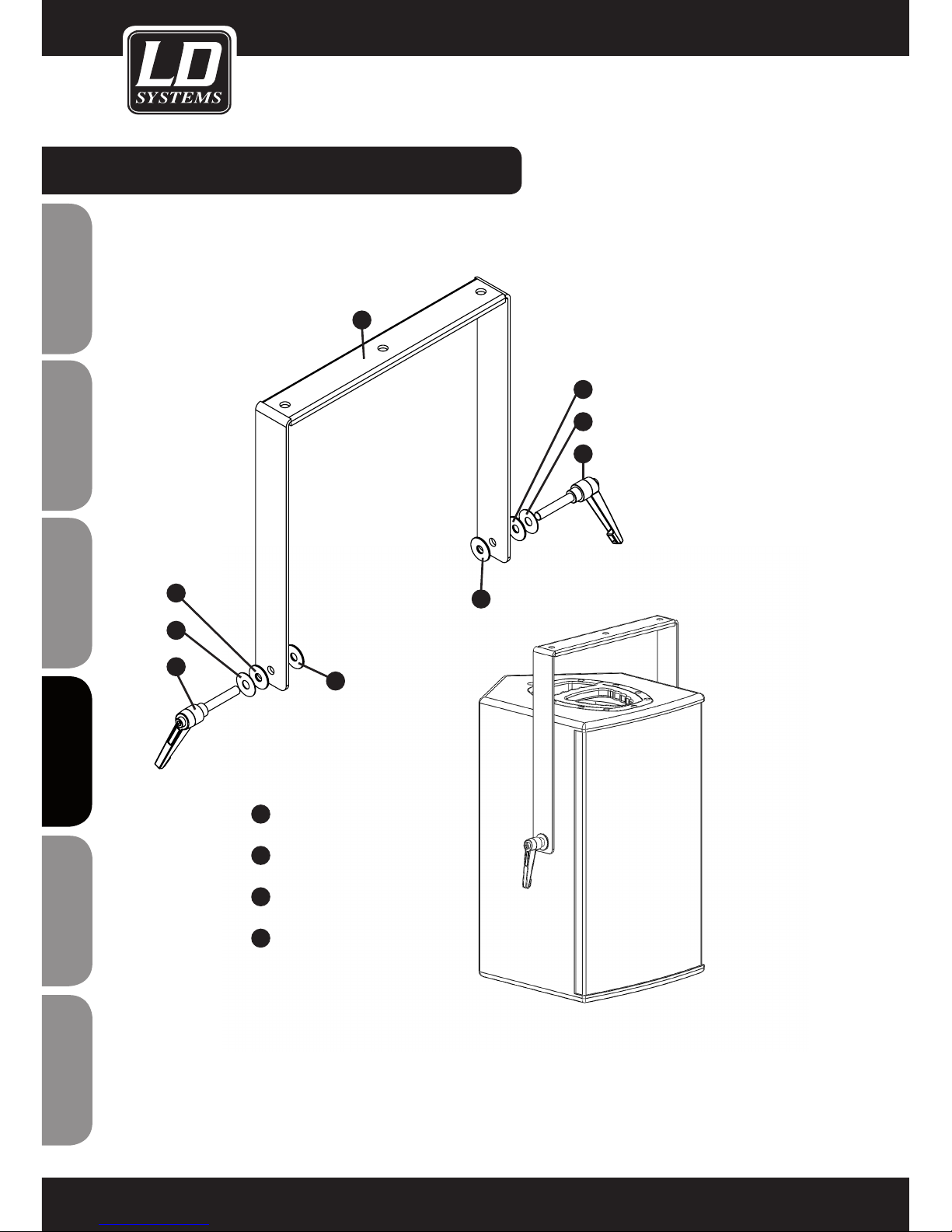

SWING BRACKET LDDDQ10SB:

BRACKET

LEVER BOLT

STEEL WASHER

RUBBER WASHER

Page 15

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

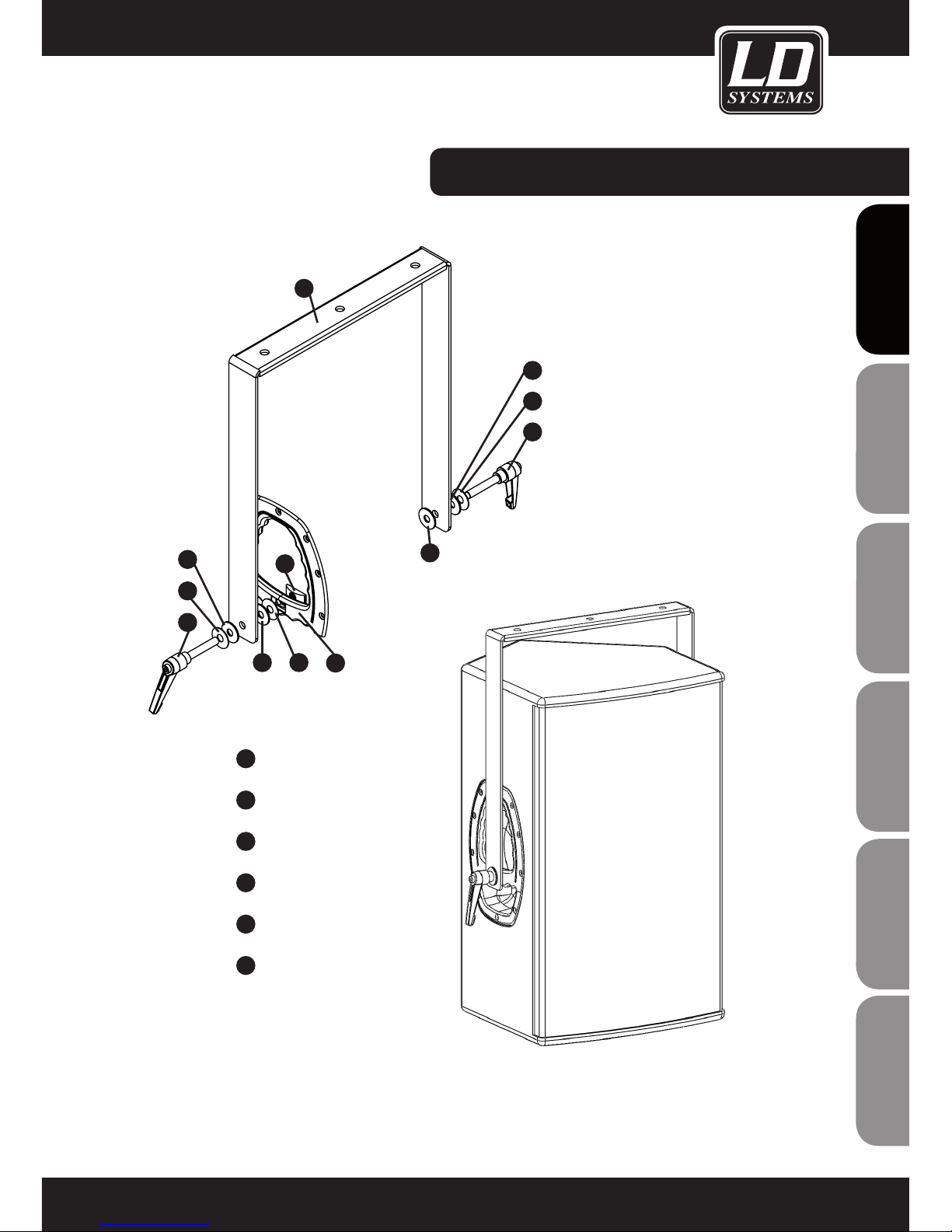

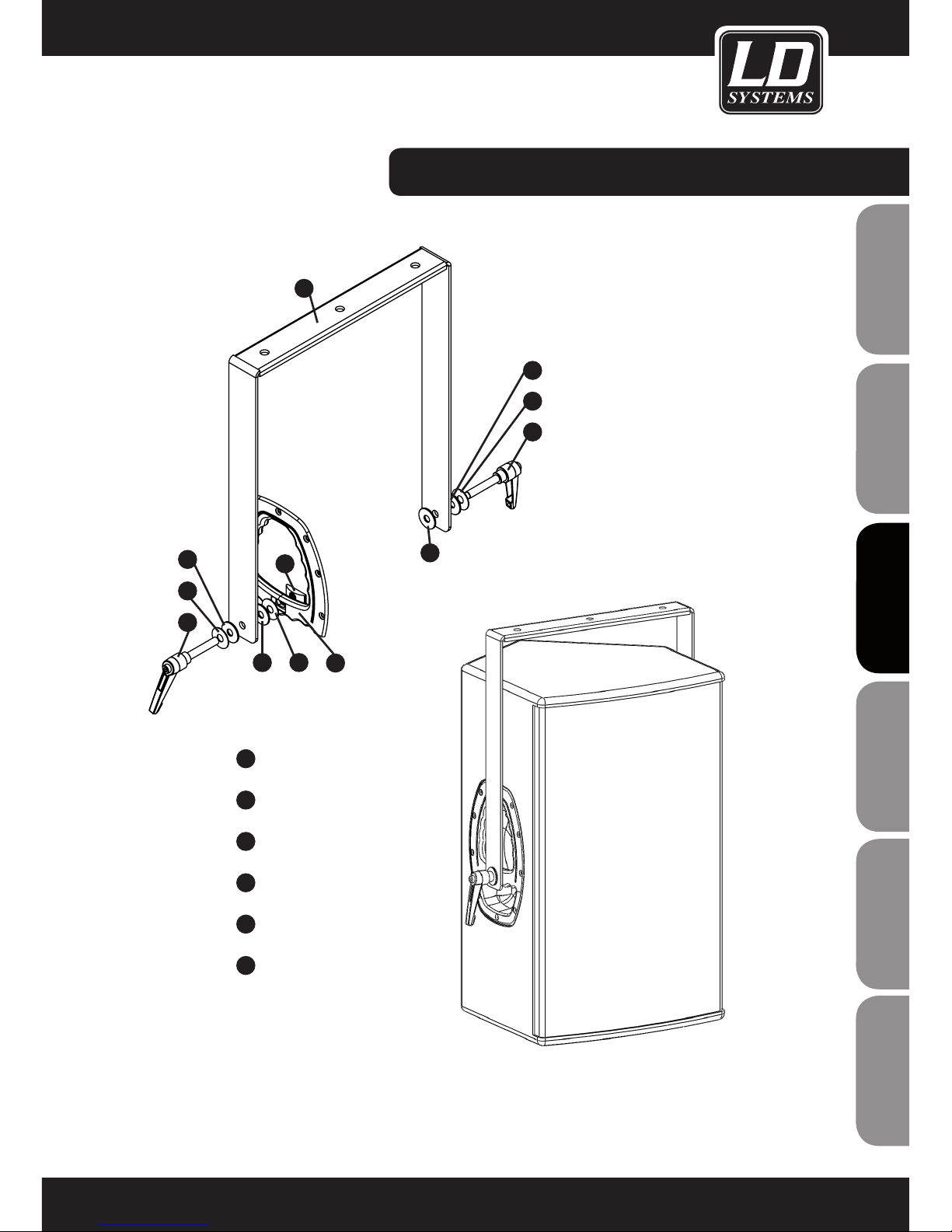

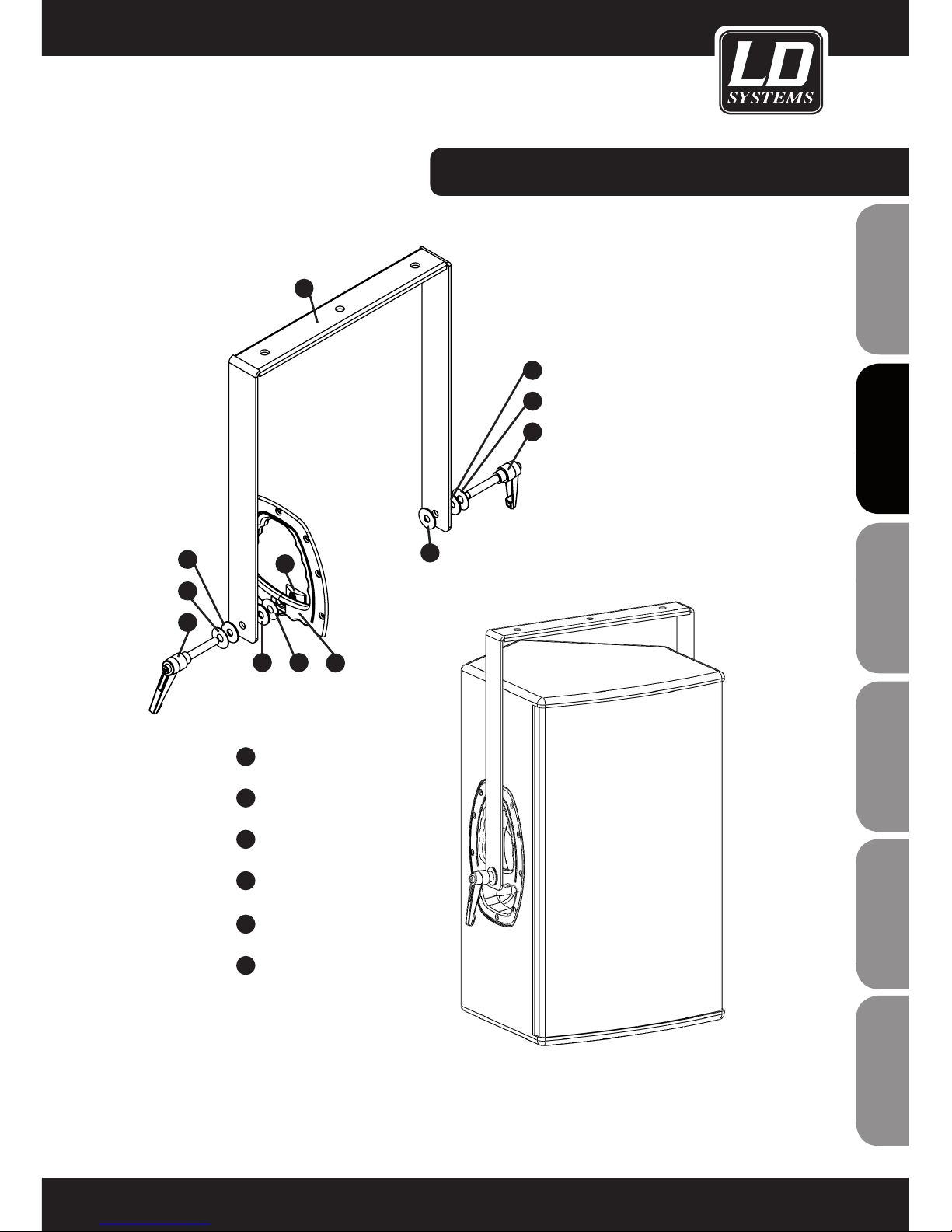

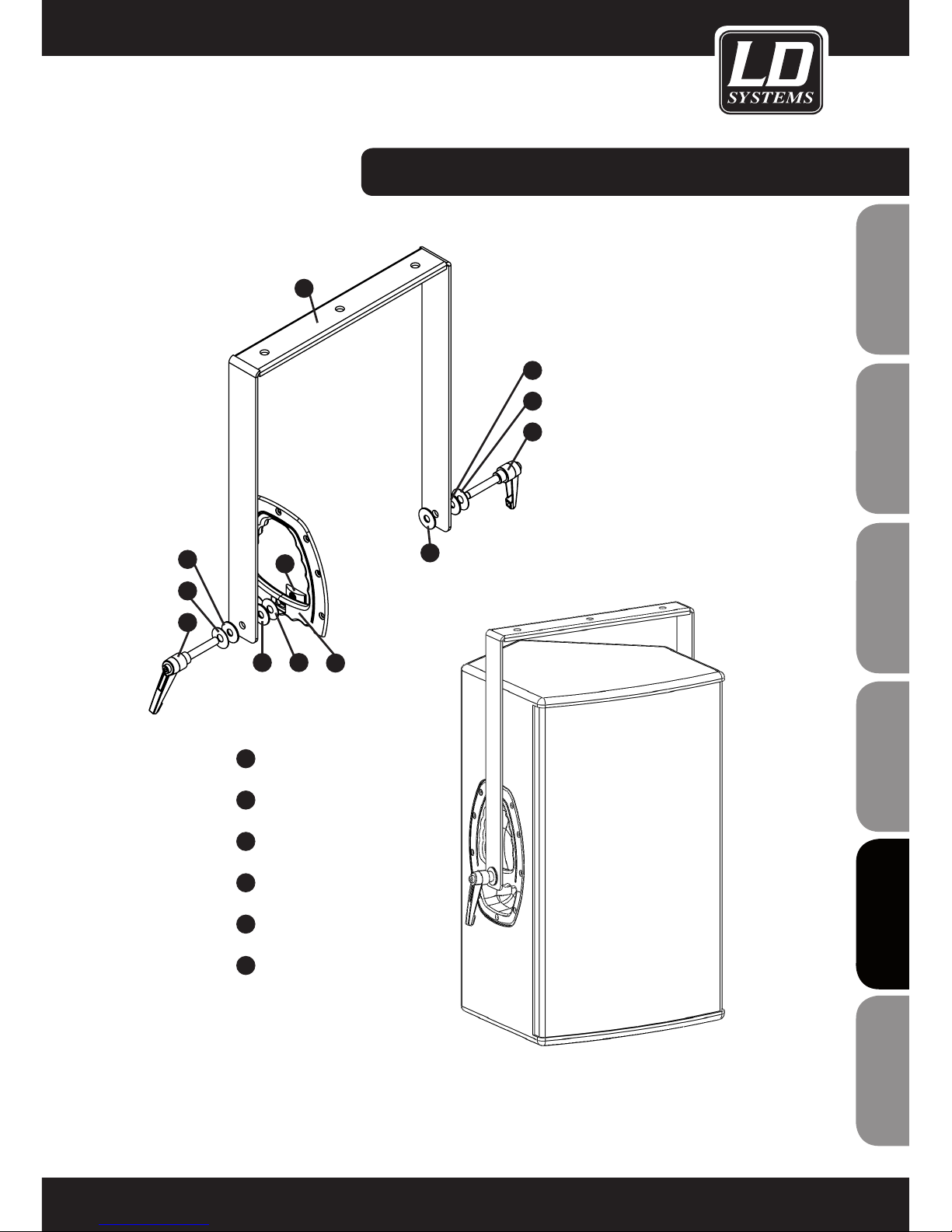

SWING BRACKET LDDDQ12SB:

BRACKET

LEVER BOLT

STEEL WASHER

RUBBER WASHER

HANDLE FRAME

SEMICIRCULAR NUT

4 3

Page 16

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

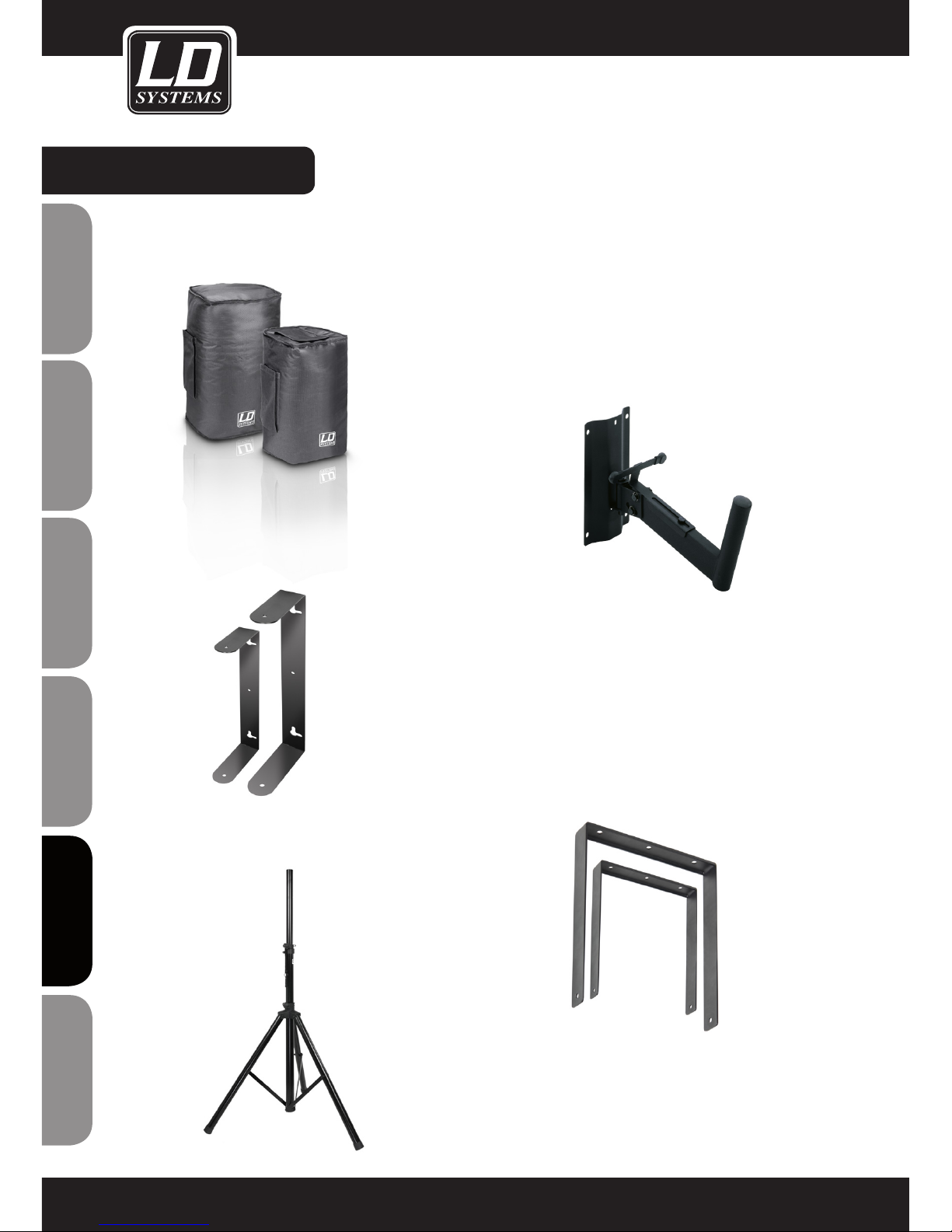

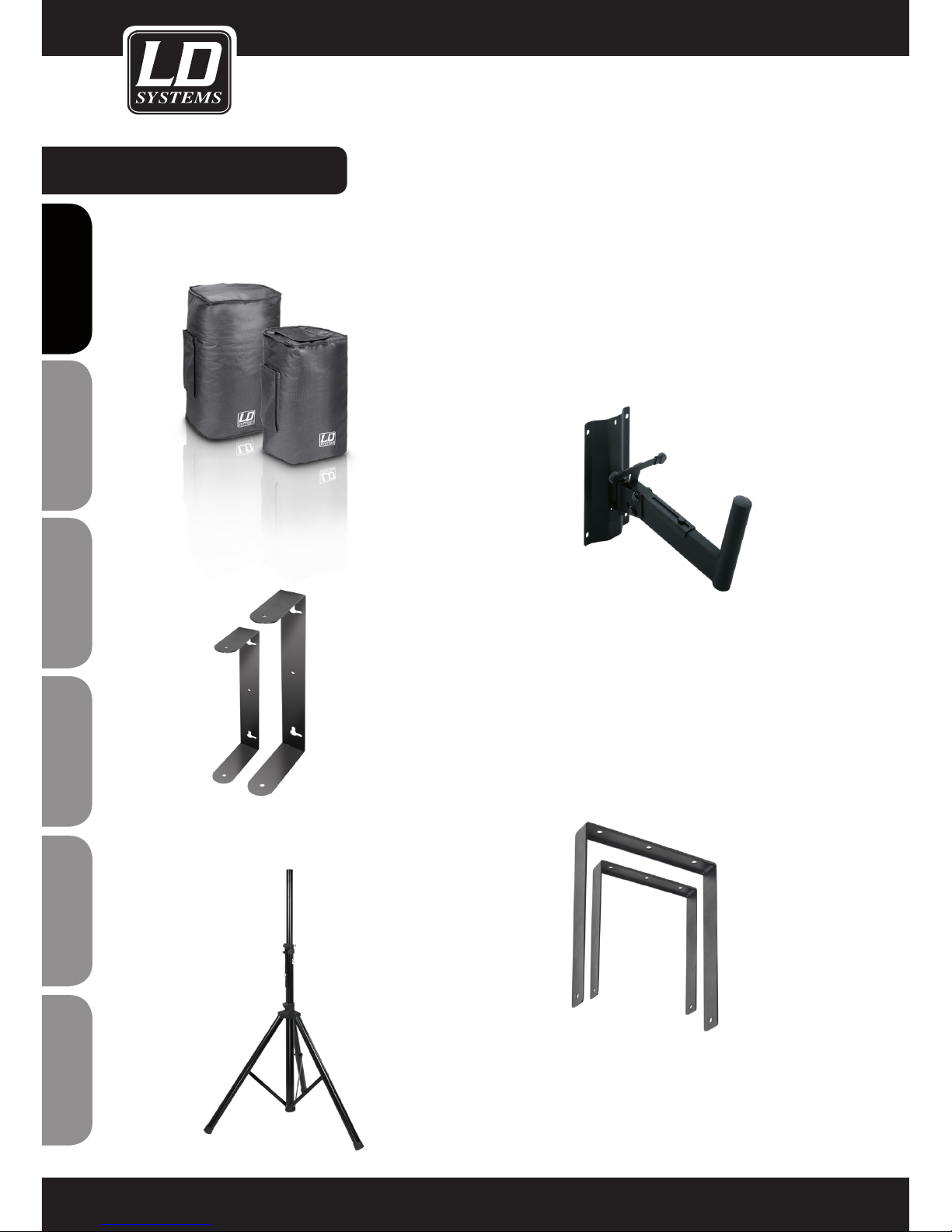

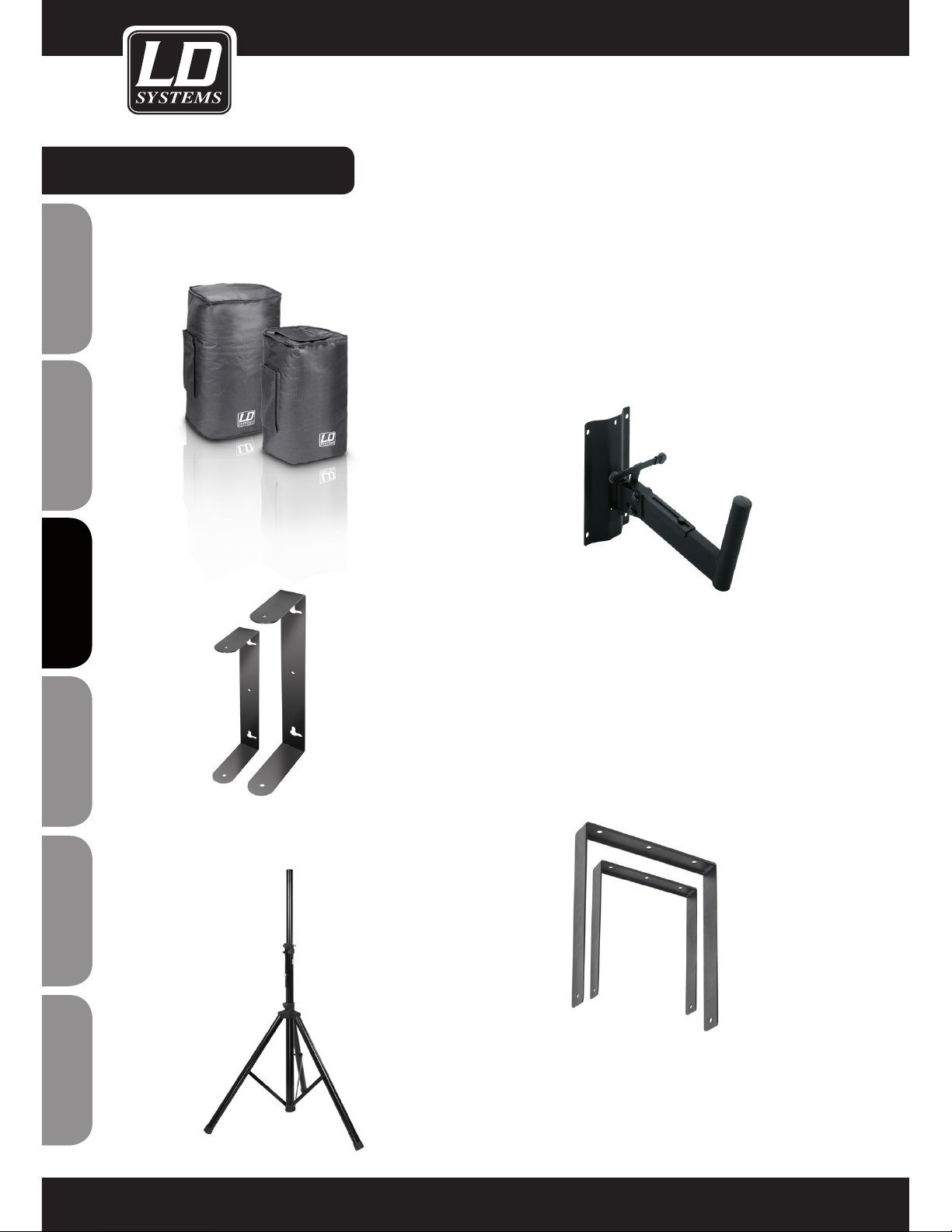

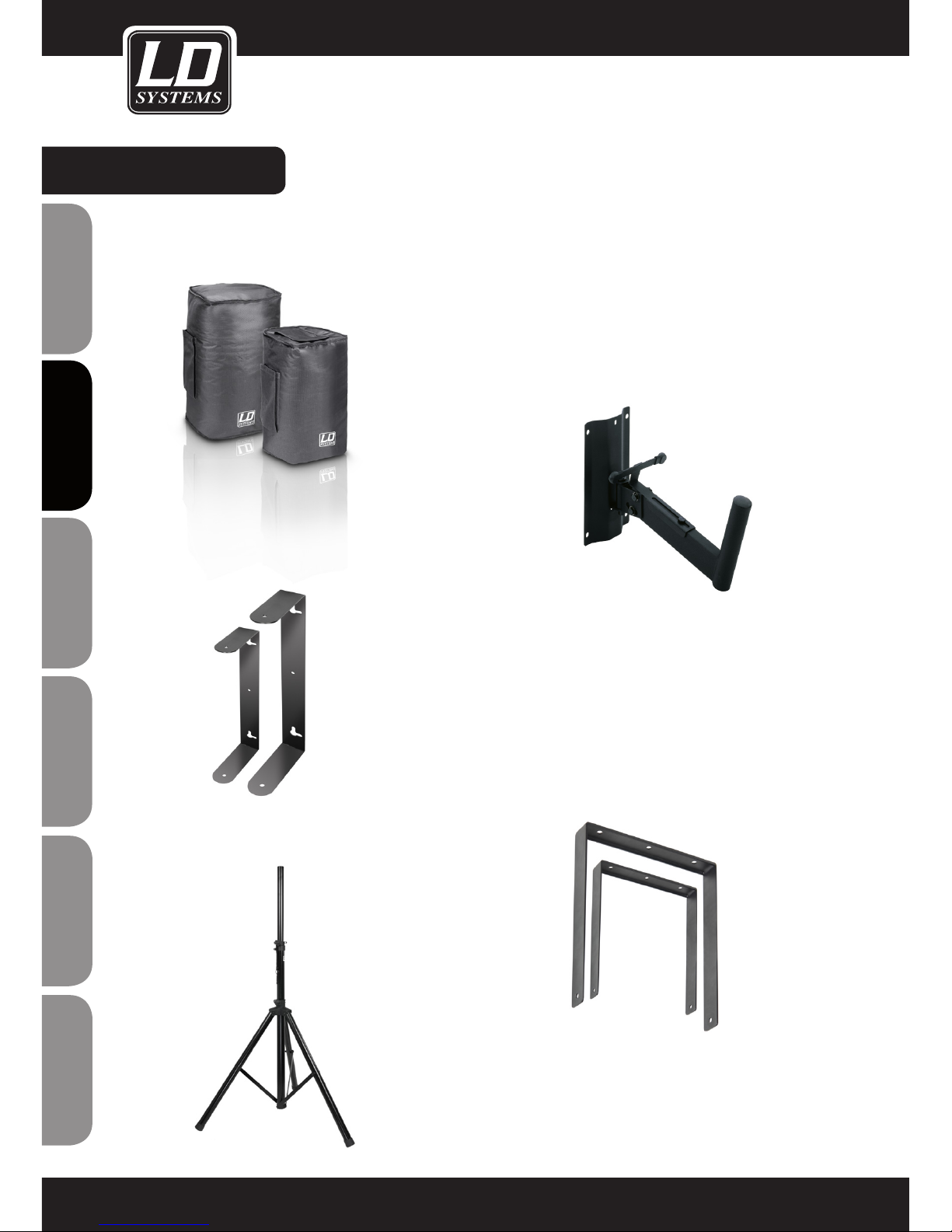

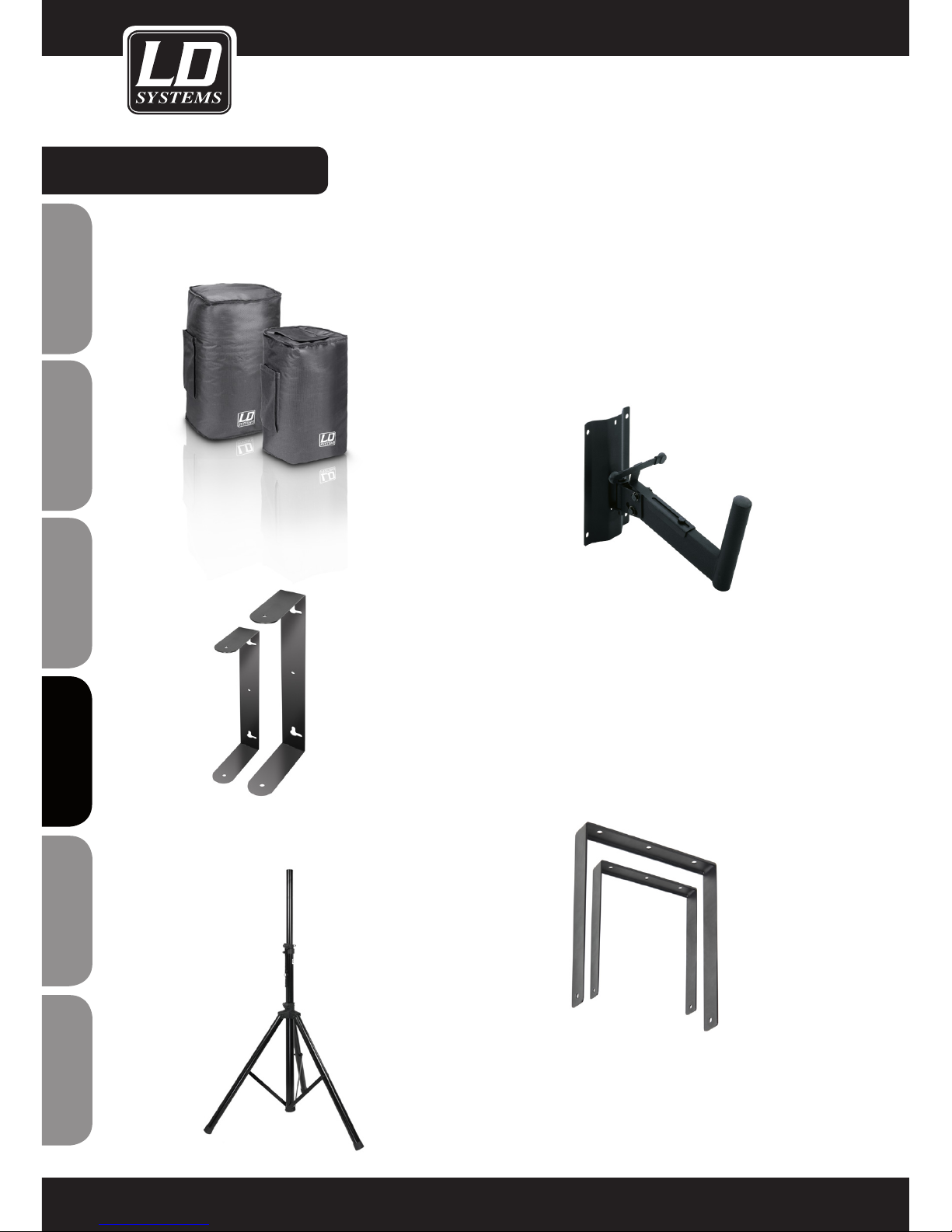

ACCESSORIES:

LDDDQ10B / LDDDQ12B

Protective cover for LDDDQ10 / LDDDQ12

LDDDQ10SB / LDDDQ12SB

Swing bracket for LDDDQ10 / LDDDQ12

LDDDQ10WB / LDDDQ12WB

Wall bracket for LDDDQ10 / LDDDQ12

SMBS5

Wall mount

SPS023S / SPS023

Speaker stands

Page 17

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

SPECIFICATIONS:

Product type:

PA speaker, DSP-controlled PA speaker, DSP-controlled Type: Active Active Woofer size: " 10 12 Woofer size: mm 254 305 Woofer magnet: neodymium neodymium Woofer brand: Faital Pro (10PR300, 4 ohms) Faital Pro (12PR300, 4 ohms) Woofer voice coil: „ 2,5 2,5 Woofer voice coil: mm 63,5 63,5 Horn: asymmetrical horn asymmetrical horn Tweeter size: " 1 1 Tweeter size: mm 25,4 25,4 Tweeter magnet: ceramic ceramic Tweeter brand: BMS 4524 BMS 4524 Tweeter voice coil: " 1 1 Tweeter voice coil: mm 25,4 25,4 Dispersion angle (H

x V):

° 80 x 60 asymmetrical 80 x 50 asymmetrical

AD/DA converter: 24-bit / 48 kHz 24-bit / 48 kHz DSP: Sharc Sharc Ampliﬁer: 2 x Class D Hypex UCD400 2 x Class D Hypex UCD400 Woofer output (RMS): W 400 400 Tweeter power output

(RMS):

W 400 400

Frequency range: Hz 59 - 20.000 54 - 20.000 Crossover frequency: Hz 1.500 1.500 Max. SPL (continuous): dB 119.5 @ 100 - 10,000Hz continuous

program

121 @ 100 - 10,000Hz continuous

program Max. SPL (peak): dB 132* 134* Protection: DSP-based "look ahead" limiter, RMS

speaker limiter, RMS power supply limiter, overvoltage, overcurrent

DSP-based "look ahead" limiter, RMS

speaker limiter, RMS power supply

limiter, overvoltage, overcurrent Input impedance: kOhms 10 10 Input sensitivity: dBu max. 23 max. 23 Controls: Gain dB, low-cut / sub out, ground lift,

power switch

Gain dB, low-cut / sub out, ground

lift, power switch Indicators: Operate, signal, peak limit, low-cut

/ sub out

Operate, signal, peak limit, low-cut

/ sub out Line inputs: 1 1 Line input connectors: XLR XLR

Page 18

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Line outputs: Input link, sub out Input link, sub out Line output connectors: XLR XLR Operating voltage: 180 - 264 V AC, 47 - 63 Hz 180 - 264 V AC, 47 - 63 Hz Cabinet material: 15mm birch plywood 15mm birch plywood Cabinet surface: PA painting PA painting Cabinet type: bass reﬂex bass reﬂex Monitor angle: ° 50 50 Width: mm 315 360 Height: mm 530 600 Depth: mm 370 378 Weight: kg 15,5 17 Other features: LD SYSTEMS Evolutive handles, 36

mm cabinet ﬂange, adjustable vertical tilt (SM707), swing-bracket-ready, switchable high pass ﬁlter (100 Hz, Butterworth, 18 dB)

LD SYSTEMS Evolutive handles,

36 mm cabinet ﬂange, adjustable

vertical tilt (SM707), swing-bracket-

ready, switchable high pass ﬁlter

(100 Hz, Butterworth, 18 dB)

*Short term max. SPL peak @ 1m with pink noise

*Short term max. SPL peak @ 1m

with pink noise

SPECIFICATIONS:

Page 19

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

MANUFACTURER´S DECLARATIONS:

LIMITED WARRANTY

This Limited Warranty applies to the Adam Hall, LD Systems, Defender, Palmer, Cameo and Eminence branded products.

The statutory warranty rights towards the seller are not affected by this guarantee. In fact, it justiﬁes, additional independent warranty claims towards Adam Hall.

Adam Hall warrants that the Adam Hall product you have purchased from Adam Hall or from an Adam Hall authorized reseller is free from defects in materials or workmanship under normal use for a period of 2 or 3 years from the date of purchase.

The Limited Warranty Period starts on the date of purchase. In order to receive warranty services you are required to provide proof of the purchase date. Your dated sales or delivery receipt, showing the date of purchase, is your proof of the purchase date. Should products of the brands named above be in need of repair within the limited warranty period, you are entitled to warranty services according to the terms and conditions stated in this document.

This Limited Warranty extends only to the original purchaser of this Adam Hall branded product and is not transferable to anyone who obtains ownership of the Adam Hall branded product from the original purchaser. During the Limited Warranty Period, Adam Hall will repair or replace the defective component parts or the product. All component parts or hardware products removed under this Limited Warranty become the property of Adam Hall.

In the unlikely event that your Adam Hall product has a recurring failure, Adam Hall, at its discretion, may elect to provide you with a replacement unit of Adam Hall´s choice that is at least equivalent to your Adam Hall branded product in hardware performance.

Adam Hall does not warrant that the operation of this product will be uninterrupted or error-free. Adam Hall is not responsible for damage that occurs as a result of your failure to follow the instructions included with the Adam Hall branded product.

This Limited Warranty does not apply,

- to wear parts (e.g. accumulator)

- to any product from which the serial number has been removed or that has been damaged or rendered defective as the result of an accident

- in case of, misuse, abuse, or other external causes

- by operation outside the usage parameters stated in the user´s documentation shipped with the product by use of spare parts not manufactured or sold by Adam Hall

- by modiﬁcation or service by anyone other than Adam Hall

These terms and conditions constitute the complete and exclusive warranty agreement between you and Adam Hall regarding the Adam Hall branded product you have purchased.

Page 20

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

MANUFACTURER´S DECLARATIONS:

LIMITATION OF LIABILITY

If your Adam Hall branded hardware product fails to work as warranted above, your sole and exclusive remedy shall be repair or replacement. Adam Halls’ maximum liability under this limited warranty is expressly limited to the lesser of the price you have paid for the product or the cost of repair or replacement of any hardware components that malfunction in conditions of normal use.

Adam Hall is not liable for any damages caused by the product or the failure of the product, including any lost proﬁts or savings or special, incidental, or consequential damages. Adam Hall is not liable for any claim made by a third party or made by you for a third party.

This limitation of liability applies whether damages are sought, or claims are made, under this Limited Warranty or as a tort claim (including negligence and strict product liability), a contract claim, or any other claim. This limitation of liability cannot be waived or amended by any person. This limitation of liability will be effective even if you have advised Adam Hall of an authorized representative of Adam Hall of the possibility of any such damages. This limitation of liability however, will not apply to claims for personal injury.

This Limited Warranty gives you speciﬁc legal rights. You may also have other rights that may vary from state to state or from country to country. You are advised to consult applicable state or country laws for a full determination of your rights.

REQUESTING WARRANTY-SERVICE

To request warranty service for the product, contact Adam Hall or the Adam Hall authorized reseller from which you purchased the product.

EC DECLARATION OF CONFORMITY

These devices meet the essential requirements and further relevant speciﬁcations of Directives 2004/108/EC (EMC) and 2006/95/EC (LVD). For more information, see www.adamhall.com.

CORRECT DISPOSAL OF THIS PRODUCT (ELECTRICAL WASTE)

(Applicable in the European Union and other European countries with separate collection systems)

This marking shown on the product or its literature, indicates that it should not be disposed with other household wastes at the end of its working life. To prevent possible harm to the environment or human health from uncontrolled waste disposal, please separate this from other types of wastes and recycle it responsibly to promote the sustainable reuse of material resources.

Household users should contact either the retailer where they purchased this product, or their local government ofﬁce, for details on where and how they can recycle this item in an enviromentally friendly manner.

Business users should contact their supplier and check the terms and conditions of the purchase contract. This product should not be mixed with other commercial wastes for disposal.

Page 21

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

MANUFACTURER´S DECLARATIONS:

WEEE-DECLARATION

Your LD Systems product was developed and manufactured with high quality materials and components wich can be recycled and/or reused. This symbol indicates that electrical and electronic equipment must be disposed of separately from normal waste at the end of its operational lifetime. Please dispose of this product by bringing it to your local collection point or recycling centre for such equipment. This will help to protect the environment in which we all live.

BATTERIES AND ACCUMULATORS

The supplied batteries or rechargeable batteries can be recycled. Please dispose of them as special waste or return them to your specialist dealer. In order to protect the environment, only dispose exhausted batteries.

ECOLOGY AND ENERGY SAVING

Saving electric energy helps to protect the environment. Please turn off all electrical equipment when it is not in use. To avoid power consuption in idle mode, disconnect all electrical equipment from mains when not in use.

Adam Hall GmbH, all rights reserved. The technical data and the functional product characteristics can be subject to modiﬁcations. The photocopying, the translation, and all other forms of copying of fragments or of the integrality of this user’s manual is prohibited.

Page 22

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Sie haben die richtige Wahl getroffen!

Diese LD Systems Produkte werden Sie lange Jahre durch Zuverlässigkeit, Wirtschaftlichkeit und einfaches Handling überzeugen. Dafür garantiert LD Systems mit seinem Namen und seiner in vielen Jahren erworbenen Kompetenz als Hersteller hochwertiger Geräte.

Nehmen Sie sich nun ein paar Minuten Zeit, diese Anleitung zu lesen. Wir möchten, dass Sie einfach und schnell in den Genuss dieser Technik kommen.

Mehr Informationen zu LD SYSTEMS ﬁnden Sie auf unserer Internetseite WWW.LD-SYSTEMS.COM

Einführung

Die überragende Leistung der LD Systems DDQ-Serie ist das Resultat einer präzisen Konzeption und perfekten Ausstattung, die nur Bestnoten verdient.

Die DDQ-Systeme sind mit Tief/Mitteltönern von Faital Pro und BMS Hochtontreibern bestückt. Sie werden von zwei Hypex UCD400 400W-Endstufenmodulen separat angesteuert.

Das Signal bearbeitet ein eigens für die DDQ-Aktivsysteme programmierter Sharc DSP, dessen Wandler einen beachtlichen Dynamikumfang von 127dB besitzen. Er übernimmt sämtliche Schutzfunktionen, wobei der vorausschauende Peak Limiter besonders hervorgehoben werden muss. Er sorgt mit einer Look AheadZeit von 1 Millisekunde für eine absolut verzerrungsfreie Wiedergabe selbst bei höchsten Lautstärken.

Die Bassreﬂexkonstruktion der DDQ-Aktivlautsprecher ist aus Multiplex. Dank der innovativen Evolutive-Griffe und ihres vergleichsweise geringen Gewichts sind DDQ 10” und 12” Aktivlautsprecher bequem zu transportieren. Sie sind für alle PA-Anwendungen konzipiert: für den mobilen Einsatz, zur Festinstallation, in Kompaktanlagen, FOH-Systemen oder Verzögerungslinien und Dank ihres integrierten 50°-Winkel auch als Bühnenmonitore einzusetzen. Alle DDQ-Systeme werden in Deutschland gefertigt!

Page 23

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

LD DDQ SERIE

DSP GESTEUERTER 2-WEGE AKTIV-LAUTSPRECHER

LDDDQ10 / LDDDQ12

Page 24

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

SICHERHEITSHINWEISE:

1. Lesen Sie diese Anleitung bitte sorgfältig durch.

2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.

3. Befolgen Sie die Anweisungen.

4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.

5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.

6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen). Stellen Sie sicher, dass Wandhalterungen ordnungsgemäß installiert und gesichert sind. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.

7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.

8. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.

9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.

10. Lüftungsschlitze dürfen nicht blockiert werden.

11. Betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser. Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung.

12. Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäße auf das Gerät.

13. Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können.

14. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.

15. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels.

16. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat.

17. Öffnen Sie das Gerät nicht und verändern Sie es nicht.

18. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät nur an die Steckdose an, wenn die Gerätewerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelieferte Netzadapter nicht in Ihre Netzsteckdose passt, wenden Sie sich an Ihren Elektriker.

19. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden.

20. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden.

21. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Händen.

22. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Geräts beeinträchtigt werden könnte.

Page 25

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

SICHERHEITSHINWEISE:

23. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Werten. Sollte eine Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.

24. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den Netzadapter aus der Steckdose.

25. Wenn Ihr Gerät mit einem Volex-Netzanschluss bestückt ist, muss der passende Volex-Gerätestecker entsperrt werden, bevor er entfernt werden kann. Das bedeutet aber auch, dass das Gerät durch eine Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Personen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie Ihre Kabel daher immer sorgfältig.

26. Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden.

27. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei möglicherweise Sach- und Personenschäden verursachen kann.

28. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Netzsteckdose. Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.

29. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.

30. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung bitte Kunststoff und Papier bzw. Kartonagen voneinander.

31. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

ACHTUNG:

Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht. Im Inneren des Geräts beﬁnden sich keine Teile, die vom Bediener repariert oder gewartet werden können. Lassen Sie Reparaturen ausschließlich von qualiﬁziertem Service-Personal durchführen.

Das gleichschenkelige Dreieck mit dem Blitzsymbol kennzeichnet nicht-isolierte, „gefährliche“ Spannungen im Gerät, die einen für die Gesundheit gefährlichen Stromschlag verursachen können.

Das gleichschenkelige Dreieck mit dem Ausrufezeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise .

ACHTUNG! HOHE LAUTSTÄRKEN!

Dieses Gerät ist für den professionellen Einsatz vorgesehen. Der kommerzielle Betrieb dieses Geräts unterliegt den jeweils gültigen nationalen Vorschriften und Richtlinien zur Unfallverhütung. Als Hersteller ist Adam Hall gesetzlich verpﬂichtet, Sie ausdrücklich auf mögliche Gesundheitsrisiken hinzuweisen. Gehörschäden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung dieses Produkts können hohe Schalldruckpegel (SPL) erzeugt werden, die bei Künstlern, Mitarbeitern und Zuschauern zu irreparablen Gehörschäden führen können. Vermeiden Sie länger anhaltende Belastung durch hohe Lautstärken über 90 dB.

Page 26

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

9 8 7

11 12

RÜCKSEITE / BEDIENELEMENTE (LDDDQ12 ABGEBILDET):

ANALOG INPUT

Symmetrischer XLR Line-Eingang (max. 23 dBu).

INPUT LINK

Symmetrischer XLR Line-Ausgang.

SUB OUT

Symmetrischer XLR Subwoofer Line-Ausgang.

GAIN DB

Regler für die Eingangsempﬁndlichkeit, respektive die Lautstärke des Verstärker-Moduls. Bei Überschreitung des maximalen Eingangspegels (23dBu) wird dies durch gemeinsames Blinken der LEDs 7-10 signalisiert. Verringern Sie in diesem Fall den Pegel der Signalquelle, um Klangbeeinträchtigungen zu vermeiden.

LOW CUT / SUB OUT

Über den Schalter werden am DDQ10/12 sowohl der Hochpassﬁlter (100 Hz, 18 dB/Okt. Butterworth) als auch der der Tiefpassﬁlter (100 Hz, 18 dB/ Okt. Butterworth) für den SUB OUT aktiviert. Ist der Schalter nicht gedrückt, wird das Ausgangssignal für den Subwoofer unbearbeitet ausgegeben.

GROUND LIFT

Kann Brummschleifen verhindern, sobald Geräte mit unterschiedlichem Erdungspotential angeschlossen werden.

OPERATE LED

Leuchtet auf, sobald das Lautsprechersystem eingeschaltet und korrekt am Stromnetz angeschlossen ist.

SIGNAL LED

Leuchtet auf, sobald ein Audiosignal am LineEingang anliegt (> -30dBu).

Page 27

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

PEAK LIMIT LED

Leuchtet auf, sobald der Lautsprecher im Grenzbereich betrieben wird. Kurzzeitiges Auﬂeuchten ist dabei unkritisch, da der interne Audio-Limiter Übersteuerungen ausregelt. Dauerhaftes Leuchten sollte durch Absenken des Eingangspegels vermieden werden.

LOW CUT / SUB OUT LED

Leuchtet auf, wenn der dazugehörige Schalter gedrückt ist.

NETZEINGANG

(180 - 264 V AC, 47 - 63 Hz) Anschluss über das mitgelieferte IEC-Netzkabel.

NETZSCHALTER

Zum Ein- und Ausschalten des Gerätes.

RÜCKSEITE / BEDIENELEMENTE (LDDDQ12 ABGEBILDET):

Page 28

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

LDDDQ10

-10

-20

-30

-40

0.05 0.2

0.5 1 2 5 10 kHz

LDDDQ12

-10

-24

-30

-40

0.05 0.2

0.5 1 2 5 10 kHz

FREQUENZGANG:

Page 29

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

120

180

- 60

- 120

- 180

125

200

315

500

800

1250

2000

3150

8000

5000

20000

12500

-6 dB -12 dB

Horizontal Isobars of: LD DDQ10

120

180

- 60

-120

-180

125

200

315

500

800

1250

2000

3150

8000

5000

20000

12500

Vertical Isobars of: LD DDQ10

-6 dB -12 dB

ABSTRAHLVERHALTEN:

Page 30

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

120

180

- 60

- 120

- 180

125

200

315

500

800

1250

2000

3150

8000

5000

20000

12500

Horizontal Isobars of: LD DDQ12

-6 dB -12 dB

120

180

- 60

- 120

- 180

125

200

315

500

800

1250

2000

3150

8000

5000

20000

12500

Vertical Isobars of: LD DDQ12

-6 dB -12 dB

ABSTRAHLVERHALTEN:

Page 31

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

Heat Sink

SIMPS

Amp Power Rail

Power

Amps

400W

Subwoofer

out Sym.

Clip Detect

Amp

Low Cut/

Sub Out

Gain

Encoder

Analog In

Sym.

Analog

link

Stacked ADC

24bit/48kHz

Sens. 23dBu

Dyn. 127dB

Master

Gain

2 Ch.

Gain

Delay

IlR EQ

IlR Xov

Phase

2 Ch.

High

Pass

2 Ch.

LS Peak Look ahead (1ms)

LS Thermal limiter

Amp RMS

1 Ch.

LS Peak Look ahead (1ms)

1 Ch.

Low

Pass

2 Ch DAC

max Level

13,7dBu

113dB Dyn.

1 Ch DAC

max Level

18dBu

113dB Dyn.

Limiter Decrease

Sharc

Mute Control

Onboard PS

+/- 14,4V Dig Vol.

Temp. Ctr.

µC

DSP BLOCK DIAGRAMM:

Page 32

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

KONFIGURATION FRONT OF HOUSE

Für die Anwendung Front of House muss die schmalere Seite der HF-Horn-Öffnung nach unten zeigen.

KONFIGURATION BÜHNENMONITOR

Für den Betrieb als Bühnenmonitor können die LDDDQ10 und LDDDQ12 auf der Seite liegend aufgestellt werden (horizontale Aufstellung). Bei Bedarf kann das Hochtonhorn um 90° gedreht werden, um einen größeren Abstrahlwinkel im Hochtonbereich zu erhalten. Dazu ist die Aktivbox vorher auszuschalten und vom Stromnetz zu trennen. Dann ist das Frontgitter zu entfernen und die Schrauben am Befestigungsﬂansch des Horns müssen gelöst und entfernt werden. Danach kann das Horn um 90° gedreht und wieder befestigt werden (Bitte nie mehr als 90° drehen). Soll das Hochtonhorn wieder für eine vertikale Aufstellung zurückgedreht werden, ist dies unbedingt in der entgegengesetzten Richtung auszuführen. Wird das Hochtonhorn mehrmals in die gleiche Richtung gedreht, kann die Zuleitung zum Hochtonsystem oder dessen Terminals beschädigt werden.

HORN KONFIGURATION:

Page 33

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

INSTALLATION & MONTAGE:

EINSTELLUNG SM707 BOXENSTATIV-FLANSCH

Der integrierte, patentierte Boxenstativ-Flansch SM707 lässt sich extrem ﬂexibel einstellen. Mit dem SM707 sind Neigungswinkel zwischen + und - 13,5 Grad in 4,5° Schritten möglich. Heben Sie die Box vorsichtig ein Stück (ca. 0,5 cm) an, um den Sperrmechanismus zu entriegeln, drehen Sie die Box dann in die gewünschte Stellung und lassen Sie sie wieder herunter.

FLUGBETRIEB:

Die Lautsprecher sind für den ﬂiegenden Betrieb mit entsprechender Flyware vorbereitet. Die Boxen der LD DDQ-Serie verfügen über M8 Gewinde zum Einsatz von M8 Schraubösen, mit denen die Boxen über Karabiner an Ketten, oder Drahtseilen aufgehängt werden können. Bitte benutzen Sie ausschließlich entsprechend zertiﬁzierte, unbeschädigte Flyware (Flugösen, Schraubösen, Karabiner, Ketten, Drahtseile etc.). Bitte beachten Sie auch die entsprechenden Anforderungen zum Flugbetrieb über Personen in entsprechenden gültigen Vorschriften (landesabhängig)!

Alternativ zu Flugösen können eigens für die LD DDQ-Serie entwickelte Schwenkbügel LDDDQ10SB und LDDDQ12SB für den Flugbetrieb eingesetzt werden. Die Montageanleitungen ﬁnden Sie auf den folgenden 2 Seiten dieser Bedienungsanleitung. Die sichere Befestigung der Schwenkbügel an Traversensystemen erfolgt beispielsweise über den optionalen Adam Hall „Self-Lock“ Haken SCP838.

PFLEGEHINWEIS:

Verwenden Sie zur Reinigung des Lautsprechergehäuses am besten eine trockene mittelharte Bürste (z. B. Tapezierbürste) und zur Reinigung der Bedienoberﬂäche ein trockenes Tuch.

Drehpunkt +/- 13,5°

Box anheben

Vorsicht! Bitte halten Sie die Box gut fest!

Drehen Sie die Box in die gewünschte Stellung.

Lassen Sie die Box herunter.

Page 34

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

SCHWENKBÜGEL LDDDQ10SB:

BÜGEL

HEBELSCHRAUBE

STAHLSCHEIBE

GUMMISCHEIBE

Page 35

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

SCHWENKBÜGEL LDDDQ12SB:

BÜGEL

HEBELSCHRAUBE

STAHLSCHEIBE

GUMMISCHEIBE

GRIFFRAHMEN

HALBRUNDMUTTER

4 3

Page 36

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

ZUBEHÖR:

LDDDQ10B / LDDDQ12B

Schutzhülle für LDDDQ10 / LDDDQ12

LDDDQ10SB / LDDDQ12SB

Schwenkbügel für LDDDQ10 / LDDDQ12

LDDDQ10WB / LDDDQ12WB

Wandmontagebügel für LDDDQ10 / LDDDQ12

SPS023S / SPS023

Boxenständer

SMBS5

Wandmontageplatte

Page 37

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

SPEZIFIKATIONEN:

Produktart: PA-Lautsprecher, DSP gesteuert PA-Lautsprecher, DSP gesteuert Typ: Aktiv Aktiv Größe Tief-/Mitteltöner: " 10 12 Größe Tief-/Mitteltöner: mm 254 305 Magnet Tief-/Mittel-

töner:

Neodym Neodym

Marke Tief-/Mitteltöner: Faital Pro (10PR300, 4 Ohm) Faital Pro (12PR300, 4 Ohm) Schwingspule Tief-/

Mitteltöner:

„ 2,5 2,5

Schwingspule Tief-/ Mitteltöner:

mm 63,5 63,5

Horn: unsymmetrisches Horn unsymmetrisches Horn Größe Hochtöner: " 1 1 Größe Hochtöner: mm 25,4 25,4 Magnet Hochtöner: Ceramic Ceramic Marke Hochtöner: BMS 4524 BMS 4524 Schwingspule Hoch-

töner:

" 1 1

Schwingspule Hochtöner:

mm 25,4 25,4

Abstrahlwinkel (H x V): ° 80 x 60 unsymmetrisch 80 x 50 unsymmetrisch AD/DA Wandler: 24 Bit / 48 kHz 24 Bit / 48 kHz DSP: Sharc Sharc Verstärker: 2 x Class D Hypex UCD400 2 x Class D Hypex UCD400 Leistung Tieftöner

(RMS):

W 400 400

Leistung Hochtöner (RMS):

W 400 400

Frequenzgang: Hz 59 - 20.000 54 - 20.000 Übernahmefrequenz: Hz 1.500 1.500 Max. SPL (continuous): dB 119,5 @ 100 - 10.000Hz continuous

program

121 @ 100 - 10.000Hz continuous

program Max SPL (peak): dB 132* 134* Schutzschaltungen: DSP basierender „look ahead“

Limiter, RMS Lautsprecher Limiter, RMS Netzteil Limiter, Überspannung, Überstrom

DSP basierender „look ahead“

Limiter, RMS Lautsprecher Limiter,

RMS Netzteil Limiter, Überspannung,

Überstrom Eingangsimpedanz: kOhm 10 10 Eingangsempﬁndlich-

keit:

dBu max. 23 max. 23

Page 38

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Bedienelemente: Gain dB, Low-Cut / Sub Out, Ground

Lift, Netzschalter

Gain dB, Low-Cut / Sub Out, Ground

Lift, Netzschalter Anzeigeelemente: Operate, Signal, Peak Limit, Low-Cut

/ Sub Out

Operate, Signal, Peak Limit, Low-Cut

/ Sub Out Line-Eingänge: 1 1 Line-Eingangsan-

schluss:

XLR XLR

Line-Ausgänge: Input Link, Sub Out Input Link, Sub Out Line-Ausgangsan-

schlüsse:

XLR XLR

Betriebsspannung: 180 - 264 V AC, 47 - 63 Hz 180 - 264 V AC, 47 - 63 Hz Gehäusematerial: 15mm Birch Plywood 15mm Birch Plywood Gehäuseoberﬂäche: PA Painting PA Painting Gehäusebauart: Bassreﬂex Bassreﬂex Monitorwinkel: ° 50 50 Breite: mm 315 360 Höhe: mm 530 600 Tiefe: mm 370 378 Gewicht: kg 15,5 17 Weitere Eigenschaften: LD SYSTEMS Evolutive Griffe,

Hochständerﬂansch 36 mm, vertikal neigbar (SM707), vorbereitet für Schwenkbügel, schaltbarer Hochpassﬁlter (100 Hz, Butterworth, 18 dB)

LD SYSTEMS Evolutive Griffe,

Hochständerﬂansch 36 mm, vertikal

neigbar (SM707), vorbereitet für

Schwenkbügel, schaltbarer Hoch-

passﬁlter (100 Hz, Butterworth, 18

dB)

*Short Term Max. SPL Peak @ 1m with Pink Noise

*Short Term Max. SPL Peak @ 1m

with Pink Noise

SPEZIFIKATIONEN:

Page 39

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

GARANTIEBESTIMMUNGEN

Diese Garantie erstreckt sich auf die Marken Adam Hall, LD Systems, Defender, Palmer, Cameo und Eminence.

Die gesetzlichen Gewährleistungsrechte gegenüber dem Verkäufer werden von dieser Garantie nicht berührt. Vielmehr begründet diese Garantie zusätzliche selbständige Ansprüche gegenüber Adam Hall.

Mit dieser Garantie stellt Adam Hall sicher, dass das von Ihnen bei Adam Hall oder einem Adam Hall Partner erworbene Produkt bei normalem Gebrauch während des Zeitraums von 2 bzw. 3 Jahren ab Kaufdatum frei von Material- oder Verarbeitungsfehlern ist.

Der Garantiezeitraum beginnt mit dem Datum des Kaufs. Der Geltendmachung eines Anspruchs auf Garantieleistungen erforderliche Nachweis des Kaufdatums, erfolgt durch die mit dem Kaufdatum versehene Quittung oder den mit dem Kaufdatum versehenen Lieferschein. Sie haben Anspruch auf den Garantieservice zu den in diesem Dokument aufgeführten Bedingungen und Bestimmungen, falls eine Reparatur der unter den oben genanten Marken vertriebenen Produkte innerhalb des Garantiezeitraums erforderlich ist.

Diese Garantie gilt nur für den ursprünglichen Käufer des von Adam Hall vertriebenen Produkts und ist nicht an Personen übertragbar, denen vom ursprünglichen Käufer das Eigentum am Adam Hall Produkt übertragen wird. Innerhalb des Garantiezeitraums werden die fehlerhaften Komponenten oder das Produkt von Adam Hall repariert oder ersetzt. Alle im Rahmen dieser Garantie entfernten Komponenten und Hardware-Produkte gehen in das Eigentum von Adam Hall über.

In dem unwahrscheinlichen Fall, dass bei dem von Ihnen erworbenen Adam Hall Produkt ein Fehler wiederholt auftritt, kann Adam Hall nach eigenem Ermessen entscheiden, Ihnen dieses Produkt durch ein vergleichbares Produkt mit mindestens derselben Leistung zu ersetzen.

Adam Hall übernimmt keine Garantie für einen störungs- oder fehlerfreien Betrieb dieses Produkts. Adam Hall übernimmt keine Verantwortung für auf eine inkorrekte Befolgung der im Lieferumfang des Adam Hall enthaltenen Anweisungen zurückzuführenden Schäden.

Diese Garantie erstreckt sich nicht auf

-Verschleißteile (z.B. Akkumulator).

-Geräte deren Seriennummer entfernt wurde oder die beschädigt oder fehlerhaft wurden als folge eines Unfalls.

-nicht sachgerechter oder missbräuchlicher Verwendung oder anderer missbräuchlicher Verwendung oder anderer äußerer Ursachen.

-Geräte die nicht entsprechend den Betriebsparametern betrieben wurden, die in den im Lieferumfang des Produkts enthaltenen Benutzerunterlagen festgelegt sind.

-Geräte die aufgrund der Verwendung nicht von Adam Hall hergestellter oder vertriebener Teile repariert wurden.

- Geräte die durch Änderung oder Wartung durch jemand anderen als Adam Hall getätigt wurde.

HERSTELLERERKLÄRUNGEN:

Page 40

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

HERSTELLERERKLÄRUNGEN:

HAFTUNGSBESCHRÄNKUNG

Wenn das unter der Marke Adam Hall vertriebene Produkt nicht entsprechend der obigen Garantie funktioniert, besteht Ihr alleiniger und ausschließlicher Anspruch aus dieser Garantie in der Reparatur oder dem Ersatz. Weitergehende Gewährleistungsansprüche bleiben hiervon unberührt. Die maximale Haftung von Adam Hall im Rahmen dieser Garantie ist ausdrückliche beschränkt auf den jeweils niedrigeren Betrag, der sich entweder aus dem Kaufpreis für das Produkt oder aus den Reparatur- bzw. Ersatzkosten von Hardware-Komponenten, die bei normalem Gebrauch nicht Ordnungsgemäß funktionieren, ergibt.

Adam Hall haftet aus dieser Garantie nicht für durch das Produkt oder sein versagen verursachte Schäden, einschließlich entgangener Gewinne, unterbliebener Einsparungen oder besonderer, indirekter oder Folgeschäden. Adam Hall haftet zudem nicht für von Dritten oder von ihnen für Dritte geltend gemachte Ansprüche.

Diese Haftungsbeschränkung gilt unabhängig davon, ob Schäden gerichtlich verfolgt werden, ob Schadensersatzansprüche im Rahmen dieser Garantie oder aufgrund unerlaubter Handlungen (Einschließlich Fahrlässigkeit und Gefährdungshaftung) oder aufgrund vertraglicher bzw. sonstiger Ansprüche gestellt werden. Diese Haftungsbeschränkung kann von keiner Person aufgehoben oder ergänzt werden. Diese Haftungsbeschränkung gilt auch dann, wenn sie Adam Hall über die Möglichkeit derartiger Schäden informiert haben. Sie gilt jedoch nicht für Ansprüche aus Personenschäden.

Aus dieser Garantie ergeben sich für Sie bestimmte Rechte. Möglicherweise haben Sie weitere Rechte, die Ihnen von Staat zu Staat und von Land zu Land unterschiedlich sein können. Es ist ratsam, die entsprechenden Gesetze des Staates bzw. Landes heranzuziehen, um Ihre Rechte umfassend zu ermitteln.

INANSPRUCHNAHME DES REPARATURSERVICE

Um den Garantieservice bzw. Reparaturservice für das Produkt in Anspruch zu nehmen, wenden Sie sich bitte an Adam Hall oder an einen Adam Hall Partner, bei dem Sie das Produkt erworben haben.

EG-KONFORMITÄTSERKLÄRUNG

Diese Geräte entsprechen den grundlegenden Anforderungen und den weiteren Vorgaben der Richtlinien 2004/108/EC (EMC) und 2006/95/EC (LVD). Weitere Informationen ﬁnden Sie unter www.adamhall.com.

Page 41

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

KORREKTE ENTSORGUNG DIESES PRODUKTES

(Gültig in der Europäischen Union)

Dieses Symbol (entweder auf dem Gerät oder dem dazugehörigen Handbuch) weist darauf hin, dass das Gerät nicht mit dem normalen Hausmüll entsorgt werden darf. Um mögliche Schäden an der Umwelt und an Personen zu verhindern, entsorgen Sie dieses Gerät bitte fachgerecht bei einer entsprechenden Stelle für Elektromüll.

Als Privatkunde Informieren Sie sich bitte beim Hersteller oder bei Ihrer Gemeinde über die Möglichkeiten der korrekten Entsorgung.

Als Geschäftskunde kontaktieren Sie bitte Ihren Lieferanten und prüfen Sie die Konditionen zur Entsorgung der Geräte. Dieses Produkt sollte nicht mit anderem gewerblichen Abfall entsorgt werden.

WEEE-DEKLARATION

Ihr LD Systems Produkt wurde unter der Verwendung hochwertiger Materialien und Komponenten die wiederverwertet oder wieder verwendet werden können hergestellt. Dieses Symbol weist darauf hin, dass elektronische Geräte nicht im normalen Hausmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät bitte fachgerecht bei einer entsprechenden Stelle für Elektromüll und helfen Sie dabei unsere Umwelt zu schützen.

BATTERIEN UND AKKUS

Die mitgelieferten Batterien können wiederverwertet werden. Werfen Sie die Batterien daher nicht in den normalen Hausmüll sondern in gesonderte dafür vorgesehene Container. Helfen Sie, unsere Umwelt sauber zu halten.

UMWELTSCHUTZ UND ENERGIESPAREN

Energiesparen ist ein aktiver Beitrag zum Umweltschutz. Schalten Sie bitte alle nicht benötigten elektrischen Geräte aus. Um zu verhindern, dass nicht benötigte Geräte im Standby-Modus Strom verbrauchen, ziehen Sie den Netzstecker.

Adam Hall GmbH, alle Rechte vorbehalten. Änderungen der Technischen Daten und Produktmerkmale vorbehalten. Das Erstellen von Fotokopien, Übersetzungen und anderen Reproduktionen dieser Bedienungsanleitung oder Teilen derselben ohne vorherige Genehmigung ist untersagt.

HERSTELLERERKLÄRUNGEN:

Page 42

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Merci d’avoir choisi LD Systems!

Nous avons conçu ce produit aﬁn de vous offrir un matériel ﬁable, qui vous accompagnera durant de longues années. En achetant l’un des produits de la marque LD Systems vous bénéﬁciez de notre compétence reconnue et de nos nombreuses années d’expérience en tant que fabricant. Notre nom est notre garantie.

Veuillez s’il-vous-plait prendre quelques minutes pour lire attentivement ces instructions d’utilisation car nous souhaitons que vous puissiez proﬁter pleinement et au plus vite de votre matériel LD Systems.

Pour plus d’informations sur LD Systems venez visiter notre site WWW.LD-SYSTEMS.COM

Introduction

Les performances exceptionnelles des enceintes LD Systems de la série DDQ résultent d'une conception précise et d'une fabrication de qualité parfaite, ne méritant que les meilleures notes.

Les enceintes DDQ sont équipées de boomers/médiums de marque Faital Pro et de tweeters BMS. Elles intègrent deux modules ampliﬁcateurs Hypex UCD400, d'une puissance de 400 Watts.

Le signal audio est traité par un processeur numérique SHARC programmé spéciﬁquement pour les enceintes actives DDQ, et les convertisseurs A/N-N/A choisis assurent une excellente gamme dynamique de 127 dB. Ce DSP assure les fonctions de protection complètes, notamment un limiteur de crêtes prédictif (Lookahead). Cette fenêtre temporelle d'une durée de 1 milliseconde assure une restitution sans aucune distorsion, même aux niveaux sonores les plus élevés.

Le coffret bass reﬂex des enceintes actives DDQ est construit en multiplis. Grâce aux poignées innovantes LD Evolutive et à un poids relativement réduit, les enceintes DDQ 10" et 12" sont faciles à transporter. Elles répondent à tous les besoins de sonorisation : applications mobiles, installations ﬁxes, conﬁgurations compactes, systèmes de façade ou ligne de délais, et même, grâce à leur pan orienté à 50°, retour de scène. Toutes les enceintes DDQ sont fabriquées en Allemagne.

Page 43

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

LD DDQ SERIE

ENCEINTE ACTIVE 2 VOIES PILOTÉE PAR DSP

LDDDQ10 / LDDDQ12

Page 44

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

1. Veuillez lire attentivement ces instructions.

2. Gardez ces instructions et informations en lieu sûr.

3. Veuillez suivre ces instructions.

4. Veuillez respecter tous les avertissements. N'enlevez pas les instructions de sécurité ou toute autre information collée sur l'appareil.

5. N'utilisez l'appareil que conformément à l'usage auquel il est destiné.

6. Use only stable and appropriate stands and/or mounts when the device is permanently installed. Vériﬁez bien que les supports muraux sont solidement ﬁxés. Vériﬁez que l'appareil est installé de façon stable, et ne peut tomber.

7. When installing please observe the corresponding safety standards for your country.

8. Do not install the device near radiators, heat accumulators, ovens or other sources of heat. Veillez à assurer un refroidissement sufﬁsant de l'appareil, aﬁn d'éviter

9. 9. Ne posez aucune source de ﬂamme nue sur l'appareil (bougie allumée, par exemple).

10. 10. N'obstruez pas les ouïes de ventilation.

11. Do not operate the device in the immediate vicinity of water. Do not expose this equipment to combustible materials, liquids or gases.

12. Vériﬁez qu'aucune éclaboussure ou inﬁltration d'eau n'est possible dans l'appareil. Do not put objects ﬁlled with ﬂuids, such as vases or drinking vessels, on top of the device.

13. Vériﬁez qu'aucun objet ne peut tomber dans l'appareil.

14. N'utilisez l'appareil qu'avec des accessoires dont l'emploi a été prévu par le fabricant.

15. ATTENTION : If this device has a mains connector equipped with protective earth, it must be connected to a mains socket with a protective ground connection. Ne désactivez jamais la fonction de protection par mise à la terre du cordon secteur livré.

17. Do not open the device and do not make any changes to the device.

19. Veillez à éviter tout piétinement du cordon secteur. Protégez le cordon secteur de toute ﬂexion excessive, que ce soit côté prise murale ou côté appareil.

20. Pour éviter tout dommage ou incident, par exemple si quelqu'un a trébuché sur le câble, vériﬁez tous les branchements une fois que vous avez branché l'appareil.

21. Lorsque vous branchez l'appareil, vériﬁez que la prise murale reste facilement accessible. Always pull out the power plug when the device is not in use or when you clean the device. Disconnect the power cord by pulling the plug not the cable. Ne touchez pas le câble secteur ni l‘adaptateur à mains nues.

22. Avoid switching the device on and off at short intervals, because it may shorten the durability of the device.

23. IMPORTANT: Replace fuse only by fuse of same type and rating! If fuse blows repeatedly please contact authorized service center!

24. Si vous désirez désolidariser complètement l'appareil de la tension secteur, il faut débrancher la prise murale.

MESURES PRÉVENTIVES :

Page 45

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

25. If your device is equipped with a Volex power connector, the matching Volex device plug must be unlocked in order to disconnect it. Du même coup, toute sollicitation sur le cordon secteur est susceptible de déplacer l'appareil, ce qui peut provoquer des blessures et/ou des dégâts matériels. Il vaut donc mieux, par conséquent, soigner les passages de câbles.

26. If there is a risk of lightning strike or during extended periods of disuse, unplug the power plug.

27. During transport, make certain that the equipment being transported cannot fall down and possibly cause personal injuries and/or property damage.

28. Si votre appareil ne fonctionne plus correctement, s'il a été exposé à du liquide ou si un objet est tombé à l'intérieur, ou en cas de dommage, quel qu'il soit, éteignez-le immédiatement et débranchez sa prise murale. Cet appareil ne doit être réparé que par des experts autorisés.

29. Pour nettoyer l'appareil, utilisez exclusivement un chiffon sec

30. Respectez toutes les lois en vigueur dans votre pays pour jeter l'emballage. Veuillez séparer le plastique et le papier/carton.

31. Mettez les ﬁlms plastique hors de portée des enfants.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

MESURES PRÉVENTIVES :

ATTENTION :

Pour éviter tout risque d'électrocution, ne démontez pas le capot (ou le panneau arrière). L'appareil ne contient aucune pièce réparable par l'utilisateur. Veuillez conﬁer la maintenance de l'appareil à un personnel qualiﬁé.

Le pictogramme d'éclair, ou ﬂèche dans un triangle équilatéral, est prévu pour alerter l'utilisateur de la présence d'une "tension dangereuse" non protégée à l'intérieur du coffret de l'appareil, d'une valeur sufﬁsamment élevée pour constituer un risque pour l'organisme humain.

Le point d'exclamation à l'intérieur d'un triangle équilatéral sert à attirer l'attention de l'utilisateur sur la présence d'instructions importantes, relatives à l'utilisation ou à la maintenance, dans la brochure livrée avec l'appareil.

ATTENTION ! NIVEAUX SONORES ÉLEVÉS !

Cet appareil sera utilisé dans le cadre d‘applications professionnelles. Par conséquent, son utilisation commerciale est soumise aux lois et aux réglementations en vigueur dans votre secteur d‘activités. En tant que fabricant, Adam Hall est tenu de vous informer formellement de l‘existence de certains risques sanitaires.

Dommages auditifs, exposition prolongée à des niveaux sonores excessifs : Le produit est capable de générer des niveaux de pression sonore (SPL) sufﬁsants pour causer des dommages auditifs irréversibles aux artistes, aux équipes de production et au public. Attention à éviter toute exposition prolongée à des niveaux de pression sonore supérieurs à 90 dB SPL.

ENGLISH

Page 46

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

9 8 7

11 12

PANNEAU ARRIÈRE / ÉLÉMENTS DE CONTRÔLE (MODÈLE LDDDQ12) :

ENTRÉE ANALOGIQUE

Entrée au niveau ligne symétrique sur connecteur XLR (niveau maximal : +23 dB)

SORTIE LINK

Renvoi du signal audio symétrique au niveau ligne, sur connecteur XLR

SORTIE SUB

Sortie symétrique au niveau ligne, sur connecteur XLR, pour caisson de graves actif

GAIN DB

Potentiomètre de réglage de sensibilité d'entrée, contrôlant le volume des modules ampliﬁcateurs. Le dépassement du niveau maximal d'entrée (+23 dBu) est signalé par le clignotement simultané des LED 7 à 10. Dans ce cas, il faut réduire le niveau de la source de signal, aﬁn d'éviter toute déformation du son.

SORTIE LOW CUT / SUB

Activer le sélecteur active à la fois le ﬁltre passehaut pour les DDQ10/12 (fréquence de coupure 100 Hz, pente 18 dB/octave, type Butterworth) et le ﬁltre passe-bas pour la sortie SUB OUT (fréquence de coupure 100 Hz, pente 18 dB/octave, type Butterworth). Si ce sélecteur n‘est pas activé, le signal de sortie du caisson de basses ne subit aucun ﬁltrage.

SÉLECTEUR GROUND LIFT

Permet de réduire les ronﬂettes en cas de connexion d'appareils possédant des potentiels de masse différents.

LED OPERATE

S'allume dès que l'enceinte ampliﬁée est reliée au secteur et mise sous tension.

LED SIGNAL

S'allume dès détection de la présence d'un signal audio sur l'entrée ligne (niveau > -30 dBu).

PANNEAU ARRIÈRE / ÉLÉMENTS DE CONTRÔLE (MODÈLE LDDDQ12) :

Page 47

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

LED PEAK LIMIT

S'allume dès que l'enceinte acoustique arrive à ses limites de fonctionnement. Pas de problème si cette LED ne clignote qu'occasionnellement : dans ce cas le limiteur audio interne compense les dépassements de niveau. En revanche, si elle reste allumée pendant de longues périodes, il convient de réduire le niveau du signal d'entrée.

LED LOW CUT / SUB OUT

Cette LED s'allume pour indiquer l'activation du sélecteur correspondant.

EMBASE SECTEUR

(tension comprise entre 180 et 264 Volts, fréquence comprise entre 47 et 63 Hz) Accueille l'extrémité du cordon secteur IEC fourni.

INTERRUPTEUR

Permet d'allumer/éteindre l'appareil.

PANNEAU ARRIÈRE / ÉLÉMENTS DE CONTRÔLE (MODÈLE LDDDQ12) :

Page 48

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

LDDDQ10

-10

-20

-30

-40

0.05 0.2

0.5 1 2 5 10 kHz

LDDDQ12

-10

-24

-30

-40

0.05 0.2

0.5 1 2 5 10 kHz

RÉPONSE EN FRÉQUENCE:

Page 49

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

120

180

- 60

- 120

- 180

125

200

315

500

800

1250

2000

3150

8000

5000

20000

12500

-6 dB -12 dB

Horizontal Isobars of: LD DDQ10

120

180

- 60

-120

-180

125

200

315

500

800

1250

2000

3150

8000

5000

20000

12500

Vertical Isobars of: LD DDQ10

-6 dB -12 dB

DIRECTIVITÉ :

Page 50

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

120

180

- 60

- 120

- 180

125

200

315

500

800

1250

2000

3150

8000

5000

20000

12500

Horizontal Isobars of: LD DDQ12

-6 dB -12 dB

120

180

- 60

- 120

- 180

125

200

315

500

800

1250

2000

3150

8000

5000

20000

12500

Vertical Isobars of: LD DDQ12

-6 dB -12 dB

DIRECTIVITÉ :

Page 51

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

Heat Sink

SIMPS

Amp Power Rail

Power

Amps

400W

Subwoofer

out Sym.

Clip Detect

Amp

Low Cut/

Sub Out

Gain

Encoder

Analog In

Sym.

Analog

link

Stacked ADC

24bit/48kHz

Sens. 23dBu

Dyn. 127dB

Master

Gain

2 Ch.

Gain

Delay

IlR EQ

IlR Xov

Phase

2 Ch.

High

Pass

2 Ch.

LS Peak Look ahead (1ms)

LS Thermal limiter

Amp RMS

1 Ch.

LS Peak Look ahead (1ms)

1 Ch.

Low

Pass

2 Ch DAC

max Level

13,7dBu

113dB Dyn.

1 Ch DAC

max Level

18dBu

113dB Dyn.

Limiter Decrease

Sharc

Mute Control

Onboard PS

+/- 14,4V Dig Vol.

Temp. Ctr.

µC

SYNOPTIQUE DSP :

Page 52

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

CONFIGURATION FAÇADE

Pour une utilisation en sonorisation de façade, le côté le plus étroit de l'ouverture du pavillon d'aigus doit être dirigée vers le bas.

CONFIGURATION RETOUR DE SCÈNE

Pour utilisation en tant que retour de scène, vous pouvez poser les LDDDQ10 et LDDDQ12 sur le côté. (disposition horizontale) À cet effet, le pavillon d'aigus peut pivoter à 90°, ce qui permet d'obtenir une dispersion plus large dans les aigus. Avant de procéder, il faut éteindre l'enceinte active et la débrancher du secteur. Enlevez ensuite la grille frontale, puis desserrez les vis de ﬁxation du pavillon et mettez-les de côté. Vous pouvez alors faire pivoter le pavillon de 90° ; reﬁxez-le ensuite (ne jamais le faire pivoter de plus de 90°). Si vous désirez ensuite replacer le pavillon d'aigus pour une utilisation verticale, il faut le faire pivoter dans l'autre sens. Si vous faites pivotez plusieurs fois de suite le pavillon dans le même sens, vous risquez d'endommager les câbles ou les connecteurs du tweeter.

CONFIGURATION PAVILLON :

Page 53

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

INSTALLATION & MONTAGE :

MISE EN PLACE DE LA DOUILLE D'ENCEINTE ENCASTRABLE SM707

La douille d'enceinte encastrable intégrée et brevetée SM707 permet une grande souplesse d'utilisation. Elle autorise en effet une inclinaison de +/- 13,5°, par pas de 4,5°. Soulevez l'enceinte avec précaution (sur environ 0,5 cm), aﬁn de déverrouiller le mécanisme de blocage ; orientez alors l'enceinte selon l'angle désiré, puis laissez-la redescendre.

ACCROCHE:

Ces enceintes permettent une utilisation en accroche, grâce aux accessoires correspondants. Les coffrets des enceintes LD Systems de la Série DDQ sont équipés d'inserts ﬁletés M8, grâce auxquels on peut les suspendre à des chaînes, via des mousquetons, ou à des élingues. N'utilisez que des accessoires de levage et d'accroche certiﬁés, non endommagés (boulons à œillets, écrous papillon, mousquetons, chaînes, élingues, etc.). Attention : respectez les réglementations s'appliquant à l'utilisation de matériel en suspension au-dessus de personnes (variables d'un pays à un autre).

Outre les points d'accroche, vous pouvez également monter les enceintes LD Systems de la série DDQ sur les supports orientables LDDDQ10SB et LDDDQ12SB pour suspension. Les instructions de montage se trouvent dans les deux pages suivantes de ce Manuel Utilisateur. La ﬁxation des supports orientables sur les barres transversales s'effectue, par exemple, via les crochets collier type menottes auto-verrouillables Adam Hall SCP838.

ENTRETIEN:

La meilleure méthode pour nettoyer la surface du coffret de l‘enceinte consiste à utiliser une brosse sèche, moyennement dure (comme pour les papiers peints). Pour essuyer le panneau de contrôle, utilisez exclusivement un chiffon sec.

Angle d'inclinaison : +/- 13,5°

Levage de l'enceinte

Attention ! Veuillez tenir fermement les enceintes !

Drehen Sie die Box in die gewünschte Stellung.

Lassen Sie die Box herunter.

Page 54

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

SUPPORT RÉGLABLE LDDDQ10SB:

SUPPORT

MANETTE DE SERRAGE

RONDELLE ACIER

RONDELLE CAOUTCHOUC

Page 55

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

SUPPORT RÉGLABLE LDDDQ12SB:

SUPPORT

MANETTE DE SERRAGE

RONDELLE ACIER

RONDELLE CAOUTCHOUC

POIGNÉE

DISPOSITIF D'ARRÊT

4 3

Page 56

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

ACCESSOIRES :

LDDDQ10B / LDDDQ12B

Housse de protection pour LDDDQ10B / LDDDQ12B

LDDDQ10SB / LDDDQ12SB

Accroche orientable horizontale pour LDDDQ10B / LDDDQ12B

LDDDQ10B / LDDDQ12B

Support mural pour LDDDQ10B / LDDDQ12B

SMBS5

Plaque pour montage mural

SPS023S / SPS023

Pieds d'enceinte

Page 57

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

CARACTÉRISTIQUES :

Type de produit : Enceinte de sonorisation, pilotage

par DSP

Enceinte de sonorisation, pilotage

par DSP Type : Actif Actif Diamètre boomer/

médium :

" 10 12

Diamètre boomer/ médium :

mm 254 305

Aimant boomer/médium :

Néodyme Néodyme

Modèle boomer/médium :

Faital Pro (10PR300, 4 Ohms) Faital Pro (12PR300, 4 Ohms)

Diamètre bobine mobile boomer/médium :

" 2,5 2,5

Diamètre bobine mobile boomer/médium :

mm 63,5 63,5

Pavillon : Asymétrique Asymétrique Diamètre tweeter : " 1 1 Diamètre tweeter : mm 25,4 25,4 Aimant tweeter : Céramique Céramique Marque tweeter : BMS 4524 BMS 4524 Diamètre bobine mobile

tweeter :

" 1 1

Diamètre bobine mobile tweeter :

mm 25,4 25,4

Angle de dispersion (H x V) :

° 80 x 60 asymétrique 80 x 50 asymétrique

Convertisseur A/N-N/A : 24 bits / 48 kHz 24 bits / 48 kHz DSP : SHARC SHARC Module ampliﬁcateur : 2 x Hypex UCD400 (Classe D) 2 x Hypex UCD400 (Classe D) Puissance admissible

boomer (eff.) :

W 400 400

Puissance admissible tweeter (eff.) :

W 400 400

Réponse en fréquence : Hz 59 - 20.000 54 - 20.000 Fréquence de raccor-

dement :

Hz 1500 1500

Niveau de pression sonore maximal SPL (en continu) :

dB SPL 119,5 (de 100 Hz à 10 kHz, puis-

sance continue)

121 (de 100 Hz à 10 kHz, puissance

continue)

Page 58

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Niveau de pression sonore maximal SPL (crête) :

dB 132* 134*

Circuit de protection : Par DSP, limiteur prédictif (looka-

head), limiteur puissance efﬁcace, limiteur puissance alimentation secteur, surcharge, surintensité

Par DSP, limiteur prédictif (looka-

head), limiteur puissance efﬁcace,

limiteur puissance alimentation

secteur, surcharge, surintensité Impédance d'entrée: kohms 10 10 Sensibilité d'entrée : dBu niveau maximal +23 niveau maximal +23 Contrôles et comman-

des :

Potentiomètre Gain dB, sélecteurs Low-Cut / Sub Out et Ground Lift, interrupteur secteur

Potentiomètre Gain dB, sélecteurs

Low-Cut / Sub Out et Ground Lift,

interrupteur secteur Indicateurs LED : Operate, Signal, Peak Limit, Low-Cut

/ Sub Out

Operate, Signal, Peak Limit, Low-

Cut / Sub Out Entrées ligne : 1 1 Connecteurs entrée

ligne ;

XLR XLR

Sorties ligne : Link, Sub Out Link, Sub Out Connecteurs sortie

ligne :

XLR XLR

Tension d'alimentation : 180 à 264 Volts, 47 - 63 Hz 180 à 264 Volts, 47 - 63 Hz Matériau coffret : Multiplis de bouleau, épaisseur 15 mmMultiplis de bouleau, épaisseur

15 mm Finition coffret : Peinture PA Peinture PA Type de coffret : Bass reﬂex Bass reﬂex Angle pour utilisation

en retour de scène :

° 50 50

Largeur : mm 315 360 Hauteur : mm 530 600 Profondeur : mm 370 378 Poids: kg 15,5 17 Divers : Poignées LD Systems Evolutive,

embase pour trépied diamètre 36 mm, inclinable verticalement (avec SM707), compatible accroche orientable horizontale, ﬁltre passe-haut commutable (de type Butterworth, fréquence de coupure 100 Hz, pente 18 dB/octave)

Poignées LD Systems Evolutive,

embase pour trépied diamètre 36

mm, inclinable verticalement (avec

SM707), compatible accroche orien-

table horizontale, ﬁltre passe-haut

commutable (de type Butterworth,

fréquence de coupure 100 Hz, pente

18 dB/octave)

* Mesure à court terme, niveau SPL maxi crête à 1 m, sur bruit rose

* Mesure à court terme, niveau SPL

maxi crête à 1 m, sur bruit rose

CARACTÉRISTIQUES :

Page 59

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

DECLARATIONS DU FABRICANT :

GARANTIE LIMITÉE:

Cette garantie limitée s’applique aux produits de la marque Adam Hall, LD Systems, Defender, Palmer, Cameo et Eminence. Les droits inhérents à la garantie légale vis-à-vis du revendeur ne sont pas affectés par cette garantie. En fait elle justiﬁe d’une garantie supplémentaire indépendante auprès de la société Adam Hall.

La société Adam Hall garantit que le produit que vous avez acheté Adam Hall ou à l’un de ses revendeurs ofﬁciels, est exempt de défaut matériel et d’usinage pour une durée de 2 ans (ou 3 ans pour les produits Palmer) à partir de la date d’achat, lorsqu’il est utilisé dans des conditions normales.

La période de garantie limitée débute le jour de l’achat du produit. Pour bénéﬁcier de cette garantie vous devez produire une preuve d’achat sur laquelle ﬁgure la date d’achat du produit (ex : ticket de caisse daté, bon de livraison daté…). Si un produit d´une des marques citées ci-dessus venait à nécessiter une réparation durant la période de garantie limitée, vous aurez alors le droit de bénéﬁcier des services de la garantie selon les termes et conditions mentionnés par ce document.

Cette garantie limitée ne s’applique qu’à l’acheteur initial de ce produit Adam Hall et ne peut être en aucun cas transférée à un tiers devenu propriétaire du produit. Durant la période de garantie limitée, Adam Hall s‘engage à réparer ou remplacer les pièces défectueuses du produit. Toutes les pièces ou éléments démontés lors d‘une réparation par Adam Hall deviennent la propriété d‘Adam Hall.

Dans le cas improbable d´un défaut récurrent, Adam Hall peut, à sa discrétion, décider de vous fournir un produit de remplacement de son choix, dont les capacités techniques sont au moins équivalentes à celles de votre produit initial.

Adam Hall ne garantit pas que le fonctionnement de ce produit sera exempt d‘erreur ou ininterrompu. Adam Hall ne peut pas être rendu responsable des dégâts résultant de votre manquement à suivre les instructions d‘utilisation fournies avec votre produit.

Cette garantie limitée ne s‘applique pas,

- aux pièces d‘usure (ex: piles)

- aux produits dont le numéro de série a été effacé ou aux produits endommagés ou rendus défectueux par accident

- dans le cas d‘une utilisation non conforme aux conditions normales d‘utilisation, dans le cas d‘abus ou toute autre cause externe

- dans le cas d‘un usage du produit en dehors des paramètres d‘utilisation stipulés dans la documentation fournie avec le produit

- dans le cas de l‘usage de pièces de remplacement n‘étant pas fabriquées ou vendues par Adam Hall

- dans le cas d‘une modiﬁcation du produit ou d‘une réparation par quiconque autre qu‘Adam Hall

Ces termes et conditions constituent l‘accord de garantie complet et exclusif entre vous et Adam Hall concernant le produit de la marque Adam Hall que vous vous êtes procuré.

Page 60

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

DECLARATIONS DU FABRICANT :

LIMITATION OF LIABILITY

Si votre produit Adam Hall devait ne pas fonctionner correctement, votre seul et unique dédommagement sera la réparation du produit ou son remplacement. La responsabilité maximale imputable à Adam Hall dans le cadre de cette garantie limitée se limite au montant le plus bas. Ce montant découle du prix d’achat du produit ou bien du coût de la réparation ou des pièces de remplacement qui sont tombés en panne dans des conditions d’utilisation normales.

Adam Hall n’est pas responsable des dommages causés par le produit ou par un dysfonctionnement du produit, y compris les pertes de proﬁts, les pertes d’épargne, et les conséquences inhérentes à ces dommages. La responsabilité d’Adam Hall ne peut pas être engagée dans le cas d’une réclamation par un tiers ou dans le cas d’une réclamation émanant de l’acheteur initial pour le compte d’un tiers.

Cette limitation de responsabilité est valable indépendamment du fait que les dommages commis fassent l’objet de poursuites judiciaires, qu’ils fassent l’objet de réclamation (y compris pour négligence), de réclamations contractuelles ou tout autre réclamation. Cette limitation de responsabilité ne peut être amendée ou dérogée par quiconque. Elle est effective même si vous aviez avisé Adam Hall ou l’un de ses représentants ofﬁciels de la possibilité d’un tel dommage. Toutefois cette limitation de responsabilité est sans effet dans le cas de réclamations pour dommages corporels.

Cette garantie limitée vous confère des droits légaux spéciﬁques. Selon votre pays, ou l’État dans lequel vous vous trouvez, il est possible que vous disposiez d’autres droits. Veuillez consulter les lois applicables dans votre

pays ou votre État pour déterminer l’ensemble de vos droits.

FAIRE FONCTIONNER LA GARANTIE

Pour faire fonctionner la garantie sur ce produit, veuillez contacter Adam Hall ou le revendeur agréé auquel vous avez acheté le produit.

DECLARATION DE CONFORMITE CE

Ces appareils répondent aux exigences essentielles et aux autres dispositions pertinentes des directives 2004/108/EC (EMC) et 2006/95/EC (LVD). Pour plus d‘informations, consultez www.adamhall.com.

ELIMINATION CORRECTE DES DÉCHETS (DÉCHETS ÉLECTROMÉNAGERS)

(Applicable dans l’Union Européenne et dans les autres pays européens disposant d’un système de tri des déchets)

Ce signe ﬁgurant sur le produit, ou dans la brochure jointe au produit, indique qu’il ne doit pas être jeté dans le même bac à ordures que les déchets ménagers classiques lorsqu’il arrive en ﬁn de vie. Pour écarter les risques de pollution de l’environnement ou les risques d’intoxication humaine dûes à un mauvais traitement des déchets, veuillez séparer ce produit des autres types de déchets. Il sera ainsi inséré dans la boucle du recyclage et ces composants pourront être traités puis éventuellement réutilisés.

Nous recommandons aux particuliers de contacter leur revendeur local ou les autorités locales pour s’informer de la meilleure façon de traiter les déchets électroménagers.

Les professionnels doivent contacter leur fournisseur et examiner avec lui les termes et conditions de leur contrat d’achat. Ce produit ne doit pas être mélangé aux déchets industriels.

Page 61

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

DECLARATIONS DU FABRICANT :

DECLARATION WEEE

Votre produit LD Systems a été développé et fabriqué avec des matériaux et des composants de haute qualité, qui peuvent être recyclés et/ou réutilisés. Ce symbole indique que les appareils électriques et électroniques, à la ﬁn de leur durée de vie opérationnelle, doivent être gérés séparément des déchets ordinaires. Veuillez apporter ce produit au point de collecte ou centre de recyclage local prévu pour de tels appareils. Vous contribuerez ainsi à la protection de l'environnement dans lequel nous vivons tous.

BATTERIES ET ACCUMULATEURS

Les piles ou batteries rechargeable livrées avec l'appareil sont recyclables. Veuillez les jeter dans un bac à déchets spécial, ou déposez-les chez votre revendeur spécialisé. Pour une meilleure protection de l'environnement, ne jetez les piles que lorsqu'elles sont épuisées.

ÉCOLOGIE ET ÉCONOMIES D'ÉNERGIE :

Économiser l'électricité contribue à la protection de l'environnement. Pensez à éteindre les appareils électriques dès que vous ne vous en servez pas. Pour éviter le gaspillage d'énergie en mode Standby (veille), débranchez le cordon secteur de la prise murale lorsqu'un appareil n'est pas utilisé.

Adam Hall GmbH, tous droits réservés. Les caractéristiques techniques et les fonctions disponibles sur le produit sont sujettes à modiﬁcations. La photocopie, la traduction et toute forme de copie, partielle ou intégrale, de ce manuel utilisateur sont interdites.

Page 62

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Gracias por elegir LD Systems!

Este producto se ha diseñado para ofrecer una ﬁabilidad y durabilidad óptima. Los productos de LD Systems se caracterizan por su gran calidad, avalada por el prestigio de la marca y una dilatada experiencia como fabricante.

Le rogamos que lea atentamente estas instrucciones para familiarizarse rápidamente con este producto LD Systems y aprovechar al máximo todas las funciones.

Si desea obtener información sobre LD Systems, visite nuestro sitio web WWW.LD-SYSTEMS.COM

Introducción

Las excelentes prestaciones de la serie DDQ de LD Systems son el resultado de un trabajo de diseño preciso y unas características perfectas, que se han ganado los mejores elogios.

Los sistemas DDQ están provistos de un altavoz para medios/bajos de Faital Pro y de un motor de agudos de BMS. Se controlan por separado mediante dos módulos de ampliﬁcación Hypex UCD400 de 400 W.

La señal se controla mediante un procesador Sharc DSP, programado especialmente para los sistemas activos DDQ, cuyo conversor ofrece un amplio rango dinámico de 127 dB. Este procesador gestiona todas las funciones de protección, entre las que destaca especialmente el limitador de picos con lectura previa (look ahead). Gracias a su look ahead de 1 milisegundo, ofrece una reproducción sin distorsión, incluso a volúmenes muy altos.

El recinto bass reﬂex de los altavoces activos DDQ es de madera contrachapada. Gracias a sus innovadoras asas "Evolutive" y a su peso relativamente bajo, los altavoces activos DDQ de 10" y 12" son cómodos de transportar. Son perfectos para todas las aplicaciones de PA: para aplicaciones móviles, en instalaciones ﬁjas, como equipo portátil, para sistemas FOH o aplicaciones de retardo distribuido y, además, gracias a su ángulo integrado de 50°, también se pueden emplear como monitor de escenario. Todos los sistemas DDQ se fabrican en Alemania.

Page 63

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

LD SERIE DDQ

ALTAVOZ ACTIVO DE 2 VÍAS CON DSP

LDDDQ10 / LDDDQ12

Page 64

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

1. Lea detenidamente este manual.

2. Guarde el manual para poder consultarlo en el futuro.

3. Siga las instrucciones del manual.

4. Tenga en cuenta las advertencias de seguridad. No quite las instrucciones de seguridad ni cualquier otra información indicada en el equipo.

5. Utilice el equipo únicamente según la ﬁnalidad prevista.

6. Emplee un soporte y/o sistema de ﬁjación estables y adecuados cuando instale el equipo de forma permanente. Asegúrese de que los soportes para pared están ﬁrmemente ﬁjados. Asegúrese de que el equipo está instalado de forma segura y no se puede caer.

7. Al instalar el equipo, respete las normas de seguridad aplicables en su país.

8. Evite colocar el equipo cerca de radiadores, acumuladores de calor o cualquier otra fuente de calor. Asegúrese de que el equipo dispone de la suﬁciente ventilación y de que no se sobrecalentará.

9. No coloque velas encendidas, ni otras fuentes de llama, sobre el equipo.

10. No tape las rejillas de ventilación.

11. No utilice el equipo cerca del agua. No exponga este equipo a materiales, líquidos o gases inﬂamables.

12. Asegúrese de que el equipo no quede expuesto a goteras o salpicaduras de agua. No coloque recipientes llenos de líquido, como ﬂoreros o copas, sobre el equipo.

13. Asegúrese de que no se caiga ningún objeto sobre el equipo.

14. Emplee el equipo únicamente con los accesorios recomendados por el fabricante.

15. ADVERTENCIA: Si el equipo tiene un conector de tierra, deberá enchufarse a una toma eléctrica con conexión de protección a tierra. No desactivar nunca esta conexión de protección a tierra del cable eléctrico.

16. Si el equipo ha estado expuesto a un cambio brusco de temperatura (por ejemplo, después del transporte), no lo encienda inmediatamente. La condensación o la humedad podrían dañar el equipo. Deje el equipo apagado hasta que haya alcanzado la temperatura ambiente.

17. No abra el equipo ni intente modiﬁcarlo.

18. Antes de conectar el equipo a la red eléctrica, asegúrese de que la tensión y frecuencia son las mismas que los valores indicados en el equipo (ver etiqueta de especiﬁcaciones). Si el equipo dispone de un selector de tensión, antes de enchufarlo a la red eléctrica, asegúrese de que el valor seleccionado coincide con la tensión de suministro. Si el enchufe no encaja en la toma eléctrica, consulte a un electricista.

19. Asegúrese de que el cable eléctrico no está pinzado. Evite que el cable resulte pellizcado, sobre todo en los extremos de conexión al equipo y en la toma eléctrica.

20. Para evitar accidentes y daños personales, compruebe que en toda la longitud del cableado no hay peligro de que provoque una caída, por ejemplo.

21. Al conectar el equipo, asegúrese de que haya una toma eléctrica accesible. Desenchufe el equipo de la toma eléctrica cuando no esté en uso o antes de limpiarlo. Para desenchufarlo tire del enchufe, no del cable eléctrico. No tocar el cable eléctrico ni el adaptador de corriente con las manos húmedas.

22. Evite encender y apagar el equipo en cortos intervalos de tiempo, ya que se reduce así la vida útil del equipo.

23. IMPORTANTE: Al sustituir los fusibles, utilice únicamente fusibles del mismo tipo y características. Si el fusible se fundiera continuamente, póngase en contacto con un servicio técnico autorizado.

24. Para desconectar completamente el equipo de la tensión eléctrica, desenchúfelo de la toma eléctrica.

25. Si el equipo dispone de un enchufe eléctrico Volex, deberá desbloquearse el Volex del equipo para

MEDIDAS DE SEGURIDAD:

Page 65

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

6565

desenchufarlo. Esto implica que un tirón en el cable eléctrico puede desplazar el equipo y provocar daños personales o materiales. Por tanto, asegúrese de instalar los cables con sumo cuidado.

26. Si es probable que caiga un rayo por una tormenta eléctrica o si no va a emplear el equipo durante mucho tiempo, desenchufe el cable eléctrico.

27. Al transportar el equipo, para evitar daños personales o materiales, asegúrese de que no se pueda caer accidentalmente.

28. Si el equipo no funciona correctamente, o si se ha vertido líquido sobre él, o si un objeto ha caído en su interior o si ha sufrido algún desperfecto, apague inmediatamente el equipo y desenchufe el cable eléctrico. Únicamente un técnico especialista debe reparar el equipo.

29. Emplee un paño seco para limpiar el equipo.

30. Siga las normas sobre reciclaje existentes en su país. Separe el plástico del papel y cartón.

31. No deje las bolsas de plástico al alcance de los niños.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

MEDIDAS DE SEGURIDAD:

ADVERTENCIA:

Para evitar el riesgo de descarga eléctrica, no retire la tapa (o el panel posterior). Este equipo no contiene piezas que puedan ser reparadas por el usuario. Para cualquier tarea de mantenimiento o reparación, acuda a un técnico cualiﬁcado.

El símbolo de rayo dentro de un triángulo equilátero advierte al usuario de la presencia de tensión peligrosa sin aislamiento dentro de la carcasa del producto que pueden ser de magnitud suﬁciente como para suponer un riesgo para las personas.

El símbolo de exclamación dentro de un triángulo equilátero advierte al usuario de la existencia de importantes instrucciones de funcionamiento y mantenimiento (reparaciones) en la documentación adjunta con el equipo.

ADVERTENCIA: ¡ALTO VOLUMEN!

Este producto se destina a un uso profesional. Por consiguiente, si se aplica a un uso comercial, estará sujeto a las normas y reglamentos de la Asociación para la prevención de accidentes de su sector profesional. Como fabricante, Adam Hall tiene la obligación de informar formalmente a los usuarios de la existencia de posibles riesgos para la salud.

Daños auditivos por exposición prolongada a un nivel SPL alto: el producto puede generar fácilmente un nivel de presión sonora (SPL) lo suﬁcientemente elevado como para causar daños auditivos permanentes a los artistas, el personal de producción y el público. Deben tomarse precauciones para evitar la exposición prolongada a un SPL de más de 90 dB.

ENGLISH

Page 66

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

9 8 7

11 12

PANEL POSTERIOR Y CONTROLES (LDDDQ12 EN LA FIGURA):

ANALOG INPUT

Entrada de línea balanceada por XLR (máx. 23 dBu).

INPUT LINK

Salida de línea balanceada por XLR.

SUB OUT

Salida de línea balanceada por XLR para subwoofer.

GAIN DB

Control de la sensibilidad de entrada, relativa al nivel del módulo de ampliﬁcación. Cuando se supera el nivel de entrada máximo (23 dBu), los LEDs 7 a 10 parpadearán. En este caso, reduzca el nivel de la señal conectada para evitar pérdidas en la calidad del sonido.

LOW CUT / SUB OUT

Este conmutador activa tanto el ﬁltro paso altos del DDQ10/12 (100 Hz, 18 dB/octava, tipo Butterworth) como el ﬁltro paso bajos (100 Hz, 18 dB/ octava, tipo Butterworth) de la salida SUB OUT. Si el conmutador no está pulsado, la señal SUB OUT no se verá afectada por ningún ﬁltro.

GROUND LIFT

Evita los bucles de masa cuando los equipos están conectados a diferentes potenciales de tierra.

LED OPERATE

Se ilumina cuando el altavoz está encendido y enchufado correctamente a la red eléctrica.

LED SIGNAL

Se ilumina cuando en la entrada de línea se tiene una señal de audio >-30 dBu.

Page 67

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

LED PEAK LIMIT

Se ilumina cuando el altavoz se lleva al límite. No es crítico si el LED parpadea brevemente, ya que el limitador interno regulará la saturación. Si el LED se ilumina de forma continua, reduzca el nivel de entrada.

LED LOW CUT / SUB OUT

Se ilumina cuando se pulsa el botón correspondiente.

TOMA ELÉCTRICA

(180 a 264 VAC, 47 a 63 Hz) Para enchufar el cable suministrado con conector IEC.

INTERRUPTOR DE ENCENDIDO

Enciende o apaga el equipo.

PANEL POSTERIOR Y CONTROLES (LDDDQ12 EN LA FIGURA):

Page 68

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

LDDDQ10

-10

-20

-30

-40

0.05 0.2

0.5 1 2 5 10 kHz

LDDDQ12

-10

-24

-30

-40

0.05 0.2

0.5 1 2 5 10 kHz

RESPUESTA EN FRECUENCIA:

Page 69

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

120

180

- 60

- 120

- 180

125

200

315

500

800

1250

2000

3150

8000

5000

20000

12500

-6 dB -12 dB

Horizontal Isobars of: LD DDQ10

120

180

- 60

-120

-180

125

200

315

500

800

1250

2000

3150

8000

5000

20000

12500

Vertical Isobars of: LD DDQ10

-6 dB -12 dB

COBERTURA:

Page 70

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

120

180

- 60

- 120

- 180

125

200

315

500

800

1250

2000

3150

8000

5000

20000

12500

Horizontal Isobars of: LD DDQ12

-6 dB -12 dB

120

180

- 60

- 120

- 180

125

200

315

500

800

1250

2000

3150

8000

5000

20000

12500

Vertical Isobars of: LD DDQ12

-6 dB -12 dB

COBERTURA:

Page 71

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

Heat Sink

SIMPS

Amp Power Rail

Power

Amps

400W

Subwoofer

out Sym.

Clip Detect

Amp

Low Cut/

Sub Out

Gain

Encoder

Analog In

Sym.

Analog

link

Stacked ADC

24bit/48kHz

Sens. 23dBu

Dyn. 127dB

Master

Gain

2 Ch.

Gain

Delay

IlR EQ

IlR Xov

Phase

2 Ch.

High

Pass

2 Ch.

LS Peak Look ahead (1ms)

LS Thermal limiter

Amp RMS

1 Ch.

LS Peak Look ahead (1ms)

1 Ch.

Low

Pass

2 Ch DAC

max Level

13,7dBu

113dB Dyn.

1 Ch DAC

max Level

18dBu

113dB Dyn.

Limiter Decrease

Sharc

Mute Control

Onboard PS

+/- 14,4V Dig Vol.

Temp. Ctr.

µC

DIAGRAMA DE BLOQUES DEL DSP:

Page 72

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

CONFIGURACIÓN PARA FRONT OF HOUSE

En la conﬁguración para Front of House, la pequeña abertura de la bocina de agudos deberá orientarse hacia abajo.

CONFIGURACIÓN PARA MONITOR DE ESCENARIO

En la conﬁguración para monitor de escenario, el LDDDQ10 y el LDDDQ12 se pueden colocar tumbados (en posición horizontal). Si es necesario, la bocina de agudos puede girarse 90°, para conseguir un mayor ángulo de dispersión de los agudos. Para realizar esta operación, debe previamente apagar el altavoz activo y desenchufarlo de la toma eléctrica. A continuación, retire la rejilla frontal y retire los tornillos del marco de ﬁjación de la bocina de agudos. Gire la bocina de agudos 90° y luego apriete de nuevo los tornillos (tenga cuidado de no girar el ángulo en más de 90°). Para volver a colocar la bocina de agudos en posición vertical, ejecute estos pasos en orden inverso. Si se gira la bocina de agudos varias veces en la misma dirección, es posible que se dañen el cable o los terminales de la bocina.

CONFIGURACIÓN DE LA BOCINA:

Page 73

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

INSTALACIÓN Y MONTAJE:

AJUSTE DEL VASO DEL SOPORTE DE BAFLE SM707

El vaso integrado y patentado para soporte de baﬂe, modelo SM707, ofrece varias posibilidades para ajustar el ángulo. El SM707 permite inclinaciones de +/-13,5° en pasos de 4,5°. Levante ligeramente el baﬂe para desbloquear el mecanismo de bloqueo (aproximadamente 0,5 cm), inclínelo hasta el ángulo deseado y deje caer de nuevo suavemente el baﬂe en el soporte.

MONTAJE VOLADO:

Los altavoces están diseñados para su montaje volado con los accesorios adecuados. Las cajas de la serie LD DDQ están provistas de roscas M8 en las que se pueden insertar las argollas M8 para poder colgarlas mediante mosquetones a cadenas o cables. Se recomienda utilizar sólo accesorios de volado debidamente certiﬁcados y sin defectos (puntos de anclaje, argollas, mosquetones, cadenas, cables, etc.). También tenga en cuenta los requisitos de seguridad de las personas aplicables a las instalaciones voladas y establecidos en las normativas vigentes en su país.

Opcionalmente, para el montaje de estructuras voladas, se pueden utilizar los soportes en U (LDDDQ10SB y LDDDQ12SB) especíﬁcamente desarrollados para la serie LD DDQ . Consulte las instrucciones de instalación en las siguientes 2 páginas del manual. Para el montaje seguro del soporte en U a una estructura truss se puede utilizar el sargento con gancho SCP838 opcional de Adam Hall.

MANTENIMIENTO:

La mejor forma de limpiar la superﬁcie del baﬂe es con un cepillo seco de dureza media-alta (cepillo de brocha). Emplee únicamente un paño seco para limpiar el panel de control.

Centro de giro +/-13,5°

Levante el baﬂe

Atención: ¡Sujete ﬁrmemente el baﬂe!

Incline el baﬂe hasta el ángulo deseado.

Deje caer el baﬂe suavemente.

Page 74

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

SOPORTE EN "U" LDDDQ10SB:

SOPORTE

MANIVELA DE TORNILLO

ARANDELA DE ACERO

ARANDELA DE GOMA

Page 75

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

SOPORTE EN "U" LDDDQ12SB:

SOPORTE

MANIVELA DE TORNILLO

ARANDELA DE ACERO

ARANDELA DE GOMA

ASA

SEMITUERCA

4 3

Page 76

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

ACCESORIOS:

LDDDQ10B / LDDDQ12B

Funda de transporte para LDDDQ10 / LDDDQ12

LDDDQ10SB / LDDDQ12SB

Soporte en U para LDDDQ10 / LDDDQ12

LDDDQ10WB / LDDDQ12WB

Soporte de pared para LDDDQ10 / LDDDQ12

SMBS5

Soporte para montaje en pared

SPS023S / SPS023

Soportes para Baﬂe

Page 77

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

ESPECIFICACIONES:

Tipo de producto: Altavoz de PA, controlado por DSP Altavoz de PA, controlado por DSP Tipo: activo activo Tamaño del altavoz de

medios/bajos:

" 10 12

Tamaño del altavoz de medios/bajos:

mm 254 305

Imán del altavoz de medios/bajos:

neodimio neodimio

Marca del altavoz de medios/bajos:

Faital Pro (10PR300, 4 ohmios) Faital Pro (12PR300, 4 ohmios)

Bobina del altavoz de medios/bajos:

" 2,5 2,5

Bobina del altavoz de medios/bajos:

mm 63,5 63,5

Difusor: asimétrico asimétrico Tamaño del altavoz de

agudos:

" 1 1

Tamaño del altavoz de agudos:

mm 25,4 25,4

Imán del altavoz de agudos:

cerámico cerámico

Marca del altavoz de agudos:

BMS 4524 BMS 4524

Bobina del altavoz de agudos:

" 1 1

Bobina del altavoz de agudos:

mm 25,4 25,4

Ángulo de dispersión (HxV):

° 80 x 60 asimétrico 80 x 50 asimétrico

Conversor AD/DA: 24 bits, 48 kHz 24 bits, 48 kHz DSP: Sharc Sharc Ampliﬁcador: 2 Hypex UCD400 de clase D 2 Hypex UCD400 de clase D Potencia del altavoz de

graves (RMS):

W 400 400

Potencia del altavoz de agudos (RMS):

W 400 400

Respuesta en frecuencia:

Hz 59 a 20.000 54 a 20.000

Frecuencia de corte: Hz 1.500 1.500

Page 78

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

SPL máx. (continuo): dB 119,5 de 100 a 10.000 Hz programa

continuo

121 de 100 a 10.000 Hz programa

continuo SPL máx. (pico): dB 132* 134* Circuitos de protección: limitador "look ahead", limitador

RMS para el altavoz, limitador RMS para la alimentación, sobretensión, sobreintensidad (controlados por DSP)

limitador "look ahead", limitador

RMS para el altavoz, limitador RMS

para la alimentación, sobretensión,

sobreintensidad (controlados por

DSP) Impedancia de entrada: Kohmi-os10 10

Sensibilidad de entrada:

dBu máx. 23 máx. 23

Controles: Gain dB, conmutador Low Cut/

Sub Out, conmutador Ground-Lift, interruptor de encendido

Gain dB, conmutador Low Cut/

Sub Out, conmutador Ground-Lift,

interruptor de encendido Indicadores: Operate, Signal, Peak Limit, Low-Cut/

Sub Out

Operate, Signal, Peak Limit, Low-

Cut/Sub Out Entradas de línea: 1 1 Conectores de entrada

de línea:

XLR XLR

Salidas de línea: Input Link, Sub Out Input Link, Sub Out Conectores de salida

de línea:

XLR XLR

Alimentación eléctrica: 180 a 264 VAC, 47 a 63 Hz 180 a 264 VAC, 47 a 63 Hz Material de la carcasa: contrachapado de abedul de 15mm contrachapado de abedul de 15mm Acabado de la carcasa: lacado de protección lacado de protección Diseño: bass reﬂex bass reﬂex Ángulo como monitor

de escenario:

° 50 50

Ancho: mm 315 360 Altura: mm 530 600 Fondo: mm 370 378 Peso: kg 15,5 17 Otras características: Asas Evolutive de LD SYSTEMS, vaso

de soporte de 36 mm con ajuste vertical (SM707), preparado para soporte en U, conmutador de ﬁltro paso alto (100 Hz, Butterworth, 18 dB)

Asas Evolutive de LD SYSTEMS,

vaso de soporte de 36 mm con

ajuste vertical (SM707), preparado

para soporte en U, conmutador de

ﬁltro paso alto (100 Hz, Butterworth,

18 dB)

*Máx. SPL de pico a 1 m con ruido rosa

*Máx. SPL de pico a 1 m con ruido

rosa

ESPECIFICACIONES:

Page 79

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

DECLARACIÓN DEL FABRICANTE:

GARANTÍA LIMITADA

Esta garantía limitada se aplica a los productos de la marca Adam Hall, LD Systems, Defender, Palmer, Cameo y Eminence.

No afecta a los derechos de garantía legal que asume el vendedor. De hecho, le concede al usuario derechos adicionales ante Adam Hall, independientes de la garantía legal.

Adam Hall garantiza que el producto que ha adquirido de Adam Hall o de cualquier distribuidor autorizado de Adam Hall estará exento de defectos de material y mano de obra, en condiciones normales de uso, durante un período de 2 o 3 años a partir de la fecha de compra.

La garantía limitada entra en vigor el día de la fecha de compra. Para tener derecho a esta garantía será necesario presentar un justiﬁcante de compra válido en el que ﬁgure la fecha de compra del producto, por ejemplo, la factura o el albarán de entrega. Si el producto que ha adquirido necesitara una reparación durante la vigencia de la garantía limitada, tendrá derecho a obtener los servicios de garantía conforme a los términos y condiciones establecidos en este documento.

Esta garantía limitada se aplica únicamente al comprador original de este producto de Adam Hall y no se puede transferir a terceras personas a las que el comprador haya cedido la propiedad del producto. Durante el periodo de garantía limitada, Adam Hall se compromete a reparar o sustituir las piezas defectuosas del producto. Todas las piezas o componentes retirados durante la reparación pasarán a ser propiedad de Adam Hall.

En el caso poco probable de que se produzca un fallo recurrente en el producto adquirido, Adam Hall, a su entera discreción, podrá optar por sustituir dicho producto por otro de similares características.

Adam Hall no garantiza el funcionamiento ininterrumpido y sin fallos de este producto. Adam Hall no se hace responsable de los posibles daños ocasionados por no seguir las instrucciones de uso suministradas con el producto Adam Hall.

Esta garantía limitada no se aplica:

- en caso de desgaste normal de los consumibles (baterías, etc.)

- a los productos cuyo número de serie ha sido borrado, o que han quedado dañados y defectuosos debido a un accidente

- en caso de defectos ocasionados por una incorrecta utilización o manipulación, o cualquier otra causa ajena

- en caso de utilización del producto no conforme con los parámetros establecidos en la documentación facilitada con el producto

- en caso de utilización de piezas de repuesto no fabricadas o vendidas por Adam Hall

- si el producto ha sido modiﬁcado o reparado por personal no autorizado por Adam Hall

Estos términos y condiciones constituyen el acuerdo de garantía íntegro y exclusivo entre usted y Adam Hall en relación con el producto Adam Hall que acaba de adquirir.

Page 80

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

DECLARACIÓN DEL FABRICANTE:

LIMITACIÓN DE RESPONSABILIDAD

Si su producto Adam Hall no funciona de acuerdo con las garantías mencionadas arriba, tendrá derecho exclusivamente a la reparación o sustitución del mismo. La responsabilidad máxima de Adam Hall en virtud de los términos de esta garantía está limitada al menor importe que resulte del precio de compra del producto, del coste de la reparación o la sustitución de las piezas que han dejado de funcionar en condiciones normales de uso.

Adam Hall no será responsable de cualquier daño causado por el producto o por el mal funcionamiento del producto, incluidas la pérdida de ganancias, la pérdida de ahorros o cualquier consecuencia derivada de dichas pérdidas. Adam Hall no se hará responsable de ninguna reclamación presentada por un tercero o por el comprador inicial en nombre de un tercero.

Esta limitación de responsabilidad se aplicará con independencia de que se solicite una indemnización por daños y perjuicios, o se presenten reclamaciones por negligencia, contractuales o de cualquier otra índole, y no podrá ser derogada o modiﬁcada. Esta limitación de responsabilidad será efectiva incluso en el caso de que el comprador hubiese avisado previamente a Adam Hall o a alguno de sus representantes de la posibilidad de reclamar daños y perjuicios. No obstante, esta limitación de responsabilidad no tendrá efecto en caso de reclamación por daños personales.

Esta garantía limitada le otorga derechos legales especíﬁcos. Puede que posea derechos adicionales conforme a la legislación del país o Estado en el que se encuentre. Le recomendamos que consulte la legislación vigente en su país o Estado para conocer el alcance de sus derechos.

APLICACIÓN DE LA GARANTÍA

Para solicitar asistencia técnica en relación con el producto en garantía, póngase en contacto con Adam Hall o con el distribuidor autorizado donde adquirió el producto.

DECLARACIÓN CE DE CONFORMIDAD

Estos dispositivos cumplen con los requisitos esenciales y otras disposiciones pertinentes de las Directivas 2004/108/EC (EMC) y 2006/95/EC (LVD). Para más información, consulte www.adamhall.com.

ELIMINACIÓN CORRECTA DE ESTE PRODUCTO (DESECHOS ELÉCTRICOS)

(Aplicable en la Unión Europea y en los países europeos que dispongan de un sistema de recogida selectiva)

El símbolo que aparece sobre el producto o en la documentación adjunta indica que, al ﬁnal de su vida útil, no deberá desecharse con los demás residuos domésticos. Para evitar posibles efectos negativos en el medio ambiente y en la salud humana debidos al vertido incontrolado de desechos, no mezcle este producto con los demás residuos. La recogida selectiva ayuda a su posterior reciclaje y fomenta la reutilización sostenible de los componentes de este equipo. Si usted es un particular, deberá ponerse en contacto con el distribuidor donde adquirió este producto, o con el ayuntamiento, para informarse sobre el reciclaje adecuado de este equipo. Si usted es una empresa, deberá ponerse en contacto con su proveedor e informarse sobre los términos y condiciones de su contrato de compra-venta. Este producto no debe mezclarse con otros residuos industriales.

Page 81

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

DECLARACIÓN DEL FABRICANTE:

DECLARACIÓN SOBRE WEEE

Este producto LD Systems se ha desarrollado y fabricado con materiales y componentes de alta calidad que se pueden reciclar o reutilizar. Este símbolo indica que los equipos eléctricos y electrónicos deben separarse del resto de residuos comunes al ﬁnal de su vida útil. Para desechar este producto, llévelo al punto de recogida municipal o al centro de reciclaje especíﬁco para este tipo de equipos. De este modo, contribuirá a proteger el medioambiente.

PILAS Y ACUMULADORES

Las pilas suministradas o las pilas recargables se pueden reciclar. Para desecharlas, deposítelas en un contenedor especial o entréguelas a su proveedor especializado. Para proteger el medioambiente, deseche sólo pilas gastadas.

ECOLOGÍA Y AHORRO ENERGÉTICO

Ahorre energía eléctrica para proteger el medio ambiente. Para ello, apague todos los aparatos eléctricos cuando no estén en uso. Además, para evitar el consumo de energía en modo inactivo, desconecte todo aparato eléctrico de la toma de corriente cuando no esté en uso.

Adam Hall GmbH. Todos los derechos reservados. Los datos técnicos y las características funcionales del producto están sujetos a modiﬁcaciones. Se prohíbe la fotocopia, traducción y cualquier otra forma de reproducción parcial o total de este manual de usuario.

Page 82

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Dziękujemy za wybór LD Systems!

Zaprojektowaliśmy ten produkt tak, aby działał sprawnie przez wiele lat. LD-Systems gwarantuje wysoką jakość produktów swoją marką i wieloma latami doświadczenia jako producent.

Prosimy abyś zapoznał się dokładnie z niniejszą instrukcją, ponieważ chcemy abyś szybko mógł cieszyć się w pełni swoim nowym produktem LD Systems.

Więcej informacji na temat LD Systems znajdziesz na naszej stronie internetowej: WWW.LD-SYSTEMS.COM

Wprowadzenie

Znakomita jakość systemu LD serii DDQ jest efektem precyzyjnej koncepcji i idealnego wyposażenia zasługującego na najlepszą ocenę.

Systemy DDQ są wyposażone w głośniki nisko- i średniotonowe ﬁrmy Faital Pro oraz głośniki wysokotonowe ﬁrmy BMS. Posiadają one oddzielne sterowanie za pomocą dwóch 400-watowych modułów końcówki mocy Hypex UCD400.

Sygnał przetwarzany jest za pomocą zaprogramowanego specjalnie dla aktywnych systemów DDQ procesora Sharc DSP, wyposażonego w przetwornik o imponującym zakresie dynamiki 127 dB. Procesor ten zapewnia kompleksowe zabezpieczenie, przy czym należy tu szczególnie podkreślić działanie inteligentnego peak limitera. Dzięki detekcji sygnału z wyprzedzeniem 1 ms gwarantuje pozbawione jakichkolwiek zniekształceń odtwarzanie dźwięku nawet przy maksymalnej głośności.

Konstrukcja bass reﬂex głośników aktywnych DDQ wykonana jest ze sklejki. Innowacyjne komfortowe uchwyty i relatywnie nieduża waga umożliwia wygodny transport głośników aktywnych DDQ 10" i 12". Głośniki przewidziane są do wszystkich zastosowań PA: jako sprzęt mobilny, do instalacji stałej, do systemów kompaktowych, systemów FOH lub układów opóźniających, a dzięki zintegrowanemu kątowi 50° mogą być także używane jako monitory sceniczne. Wszystkie systemy DDQ są produkowane w Niemczech!

Page 83

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

LD - SERIA DDQ

Dwudrożny głośnik aktywny sterowany procesorem sygnałowym DSP LDDDQ10/LDDDQ12

Page 84

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

1. Uważnie przeczytaj poniższe informacje.

2. Przechowuj wszystkie informacje i instrukcje w bezpiecznym miejscu.

3. Postępuj zgodnie z instrukcją obsługi.

4. Przestrzegaj wszystkich ostrzeżeń. Nie usuwaj instrukcji bezpieczeństwa ani żadnych innych informacji umieszczonych na urządzeniu.

5. Używaj urządzenia tylko zgodnie z jego przeznaczeniem.

6. Gdy urządzenie montowane jest na stałe, używaj wyłącznie stabilnych stojaków i/lub uchwytów ściennych, odpowiednich dla danego urządzenia. Sprawdź, czy uchwyty ścienne są właściwie zamocowane. Upewnij się, że urządzenie jest bezpiecznie zamocowane i nie występuje ryzyko jego upadku.

7. Podczas montowania przestrzegaj odpowiednich norm bezpieczeństwa obowiązujących w twoim kraju.

8. Nie montuj urządzenia w pobliżu kaloryferów, akumulatorów ciepła, pieców lub innych źródeł ciepła. Upewnij się, ze urządzenie jest zamontowane w sposób, który umożliwia mu wystarczające chłodzenie i przy którym nie istnieje możliwość jego przegrzania.

9. Nie umieszczaj otwartych źródeł zapłonu (np. płonących świec) na urządzeniu.

10. Nie przykrywaj otworów wentylacyjnych.

11. Nie korzystaj z urządzenia w bezpośrednim sąsiedztwie wody. Nie wystawiaj tego urządzenia na działanie materiałów, płynów lub gazów palnych.

12. Upewnij się, że rozbryzgi lub krople wody nie dostają się do wnętrza urządzenia. Nie umieszczaj przedmiotów wypełnionych płynami, takich jak wazy lub naczynia do picia, na urządzeniu.

13. Upewnij się, że żadne przedmioty nie mogą wpaść do wnętrza urządzenia.

14. Używaj urządzenia wyłącznie z akcesoriami przeznaczonymi do tego celu przez producenta.

15. UWAGA: Jeśli urządzenie to posiada złączkę zasilania sieciowego, wyposażoną w uziemienie ochronne, musi ono być podłączone do gniazda zasilania sieciowego z obwodem uziemiającym. Nigdy nie omijaj obwodu uziemiającego w dostarczonym przewodzie zasilającym.

16. Nie włączaj urządzenia natychmiast po narażeniu go na duże wahania temperatur (np. po transportowaniu go). Wilgoć i skraplanie mogą uszkodzić urządzenie. Nie włączaj urządzenia do momentu, gdy osiągnie ono temperaturę pokojową.

17. Nie otwieraj urządzenia i nie wprowadzaj do niego żadnych zmian.

18. Przed podłączeniem urządzenia do zasilania sieciowego, upewnij się, że napięcie i częstotliwość zasilania są takie same, jak robocze wartości urządzenia (patrz: etykieta odnośnie typu). Jeśli urządzenie posiada przełącznik wybierakowy napięcia zasilającego upewnij się, że wartości ustawione na urządzeniu odpowiadają wartościom zasilania sieciowego, przed jego podłączeniem. Jeśli wtyczka dołączonego przewodu nie pasuje do twojego gniazdka zasilania sieciowego, skontaktuj się z elektrykiem.

19. Unikaj stawania na przewodzie zasilającym. Zapobiegaj ściskaniu przewodu zasilającego, zwłaszcza w okolicach gniazda zasilania w urządzeniu i ściennego gniazda zasilania.

20. Aby zapobiec uszkodzeniu urządzenia i wypadkom spowodowanym, między innymi, potknięciem, sprawdzaj wszystkie połączenia urządzenia po jego podłączeniu.

21. Przy podłączaniu urządzenia upewnij się, że gniazdo zasilania jest łatwo dostępne. Gdy nie używasz urządzenia lub gdy je czyścisz zawsze odłączaj wtyczkę zasilania. Przewód zasilający odłączaj przez pociągnięcie wtyczki, a nie kabla. Nie dotykać przewodu zasilającego i zasilacza mokrymi rękami!

22. Unikaj włączania i wyłączania urządzenia w krótkich odstępach czasu, ponieważ może to skrócić okres jego użytkowania.

ŚRODKI OSTROŻNOŚCI:

Page 85

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

8585

23. WAŻNE: Bezpiecznik wymieniaj wyłącznie na bezpiecznik tego samego rodzaju i o tej samej wartości znamionowej. Jeśli bezpiecznik wielokrotnie przepala się, należy skontaktować się z autoryzowanym serwisem.

24. Aby całkowicie odłączyć urządzenie od zasilania, należy wyciągnąć wtyk z gniazda zasilania.

25. Jeśli twoje urządzenie jest wyposażone w złącze zasilania Volex, odpowiadająca mu wtyczka urządzenia Volex powinna być odblokowana, aby ją odłączyć. Oznacza to także, że pociągnięcie za przewód zasilający może spowodować przesunięcie urządzenia, a w konsekwencji uszkodzenia ciała i mienia. Dołóż wszelkich starań w celu odpowiedniego poprowadzenia przewodów zasilających.

26. Odłącz wtyczkę, jeśli istnieje ryzyko uderzenia piorunu lub podczas długich okresów nieużywania.

27. Podczas transportu upewnij się, że i nie istnieje możliwość przewrócenia się transportowanego sprzętu i uszkodzenia ciała i mienia.

28. Jeśli urządzenie nie działa prawidłowo, zostało narażone na działanie płynów, przedmiot znalazł się we wnętrzu obudowy lub nastąpiło innego rodzaju uszkodzenie urządzenia, niezwłocznie wyłącz urządzenie i odłącz od źródła zasilania. Urządzenie może być naprawiane wyłącznie przez autoryzowanych specjalistów.

29. Czyść urządzenie wyłącznie za pomocą suchej szmatki.

30. Przestrzegaj wszystkich krajowych przepisów związanych z utylizacją odpadów. Podczas utylizacji oddziel plastik od papieru/tektury.

31. Plastikowe torby należy przechowywać w miejscu niedostępnym dla dzieci.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

ŚRODKI OSTROŻNOŚCI:

UWAGA:

Aby zmniejszyć zagrożenie porażeniem elektrycznym, nie zdejmuj pokrywy (lub tylnej części obudowy). Wewnątrz nie znajdują się części, które użytkownik mógłby samodzielnie naprawić. Pozostaw obsługę serwisową wykwaliﬁkowanym fachowcom.

Symbol błyskawicy ze strzałką wpisany w trójkąt ostrzega użytkownika przed obecnością nieizolowanego "niebezpiecznego napięcia" wytworzonego w obrębie obudowy wyrobu, które może stanowić zagrożenie dla człowieka.

Znak wykrzyknika wewnątrz trójkąta równobocznego zwraca uwagę użytkownika na umieszczone w dokumentach dostarczonych wraz zproduktem instrukcje zawierające ważne wskazówki odnośnie obsługi lub konserwacji (serwisu) urządzenia.

OSTRZEŻENIE! WYSOKI POZIOM GŁOŚNOŚCI!

Produkt ten jest przeznaczony dozastosowań profesjonalnych. Wzwiązku ztym komercyjne użytkowanie tego sprzętu podlega zasadom iprzepisom bezpieczeństwa, właściwym dla danego sektora działalności, wtym regulacjom określonym przez towarzystwa ubezpieczeniowe. Przepisy nakładają na ﬁrmę Adam Hall, jako na wytwórcę, obowiązek poinformowania użytkownika oistnieniu potencjalnych zagrożeń dlazdrowia. Produkt mogą złatwością wygenerować wystarczający poziom ciśnienia akustycznego (SPL), by trwale uszkodzić słuch artystów, członków ekipy produkcyjnej oraz publiczności. Należy podjąć stosowne środki bezpieczeństwa, aby uniknąć długotrwałego działania ciśnienia akustycznego, przekraczającego poziom 90dB.

ENGLISH

Page 86

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

9 8 7

11 12

TYLNA STRONA/ELEMENTY OBSŁUGI (NA ILUSTRACJI LDDDQ12):

ANALOG INPUT

Symetryczne wejście liniowe XLR (maks. 23 dBu).

INPUT LINK

Symetryczne wyjście liniowe XLR.

SUB OUT

Symetryczne wyjście liniowe XLR dla subwoofera.

GAIN DB

Regulator czułości wejściowej, wzgl. głośność modułu wzmacniacza. Przekroczenie maksymalnego poziomu wejściowego (23 dBU) sygnalizowane jest poprzez miganie wszystkich diod LED 7-10. W takiej sytuacji należy zmniejszyć poziom źródła sygnału, aby wyeliminować zniekształcenia dźwięku.

LOW CUT/SUB OUT

Włączony przełącznik uruchamia zarówno ﬁltr górnoprzepustowy dla urządzenia DDQ10/12 (100 Hz, 18 dB/okt. Butterworth), jak i ﬁltr dolnoprzepustowy (100 Hz, 18 dB/okt. Butterworth) dla wyjścia SUB OUT. Jeżeli przełącznik jest wyłączony, na sygnał wyjściowy nie działa żaden ﬁltr.

GROUND LIFT

Może wyeliminować zakłócenia radioelektryczne przy podłączaniu urządzeń o różnych potencjałach uziemienia.

OPERATE LED

Zapala się, gdy system głośników zostanie włączony i prawidłowo podłączony do sieci elektrycznej.

SIGNAL LED

Zapala się, gdy pojawi się sygnał audio na wejściu liniowym (> -30 dBu).

Page 87

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

PEAK LIMIT LED

Zapala się, gdy głośnik pracuje w zakresie granicznym. Krótkie zaświecenie się diody nie jest krytyczne, ponieważ wewnętrzny audio limiter reguluje przesterowania. Stałe świecenie należy wyeliminować poprzez obniżenie poziomu wejściowego.

LOW CUT/SUB OUT LED

Zapala się, gdy wciśnięty jest związany z nią włącznik.

GNIAZDO ZASILANIA SIECIOWEGO

(180–264 V AC, 47–63 Hz) Podłączanie przy użyciu kabla sieciowego IEC dostarczanego wraz z głośnikiem.

WŁĄCZNIK SIECIOWY

Służy do włączania i wyłączania urządzenia.

TYLNA STRONA/ELEMENTY OBSŁUGI (NA ILUSTRACJI LDDDQ12):

Page 88

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

LDDDQ10

-10

-20

-30

-40

0.05 0.2

0.5 1 2 5 10 kHz

LDDDQ12

-10

-24

-30

-40

0.05 0.2

0.5 1 2 5 10 kHz

CHARAKTERYSTYKA CZĘSTOTLIWOŚCIOWA:

Page 89

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

120

180

- 60

- 120

- 180

125

200

315

500

800

1250

2000

3150

8000

5000

20000

12500

-6 dB -12 dB

Horizontal Isobars of: LD DDQ10

120

180

- 60

-120

-180

125

200

315

500

800

1250

2000

3150

8000

5000

20000

12500

Vertical Isobars of: LD DDQ10

-6 dB -12 dB

CHARAKTERYSTYKA PROMIENIOWA-

NIA:

Page 90

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

120

180

- 60

- 120

- 180

125

200

315

500

800

1250

2000

3150

8000

5000

20000

12500

Horizontal Isobars of: LD DDQ12

-6 dB -12 dB

120

180

- 60

- 120

- 180

125

200

315

500

800

1250

2000

3150

8000

5000

20000

12500

Vertical Isobars of: LD DDQ12

-6 dB -12 dB

CHARAKTERYSTYKA PROMIENIOWANIA:

Page 91

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

Heat Sink

SIMPS

Amp Power Rail

Power

Amps

400W

Subwoofer

out Sym.

Clip Detect

Amp

Low Cut/

Sub Out

Gain

Encoder

Analog In

Sym.

Analog

link

Stacked ADC

24bit/48kHz

Sens. 23dBu

Dyn. 127dB

Master

Gain

2 Ch.

Gain

Delay

IlR EQ

IlR Xov

Phase

2 Ch.

High

Pass

2 Ch.

LS Peak Look ahead (1ms)

LS Thermal limiter

Amp RMS

1 Ch.

LS Peak Look ahead (1ms)

1 Ch.

Low

Pass

2 Ch DAC

max Level

13,7dBu

113dB Dyn.

1 Ch DAC

max Level

18dBu

113dB Dyn.

Limiter Decrease

Sharc

Mute Control

Onboard PS

+/- 14,4V Dig Vol.

Temp. Ctr.

µC

SCHEMAT BLOKOWY DSP:

Page 92

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

KONFIGURACJA FRONT OF HOUSE

W celu zastosowania FOH węższa część otworu głośnika horn HF powinna być skierowana w dół.

KONFIGURACJA JAKO MONITOR SCENICZNY

W celu zastosowania głośników LDDDQ10 i LDDDQ12 w charakterze monitora scenicznego można je ustawić w pozycji leżącej na boku (ustawienie poziome). W razie potrzeby głośnik horn HF można obrócić o 90°, aby uzyskać większy kąt promieniowania dźwięku. W tym celu należy wcześniej wyłączyć głośnik i odłączyć od sieci zasilającej. Następnie należy zdjąć przednią kratkę oraz wykręcić i wyjąć śruby przy kołnierzu mocującym głośnik horn. Po wykonaniu tej czynności głośnik horn można obrócić o 90° i ponownie przymocować (nie wolno obracać go o więcej niż 90°). Jeśli głośnik horn HF ma być ponownie używany w pozycji pionowej, należy koniecznie obrócić go w przeciwnym kierunku. Jeśli głośnik horn HF będzie wielokrotnie obracany w tym samym kierunku, może to doprowadzić do uszkodzenia przewodu zasilającego system głośników wysokotonowych lub ich zacisków.

KONFIGURACJA GŁOŚNIKA HORN:

Page 93

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

INSTALACJA I MONTAŻ:

USTAWIENIA KOŁNIERZA STATYWU OBUDOWY SM707

Zintegrowany, opatentowany kołnierz statywu obudowy SM707 oferuje niezwykle elastyczne możliwości regulacji. Umożliwia on kąt nachylenia między + a - 13,5 stopnia w skokach co 4,5°. Ostrożnie unieść obudowę nieco w górę (ok. 0,5 cm), aby zwolnić mechanizm blokujący, a następnie obrócić obudowę do odpowiedniego ustawienia i ponownie opuścić.

STOSOWANIE W POWIETRZU:

Głośniki są wyposażone w osprzęt do eksploatacji w powietrzu. Obudowy serii LD DDQ posiadają gwint M8 dla haków oczkowych M8, za pomocą których można zawiesić głośniki na łańcuchach lub linach stalowych przy użyciu karabinków. Należy stosować wyłącznie odpowiednio certyﬁkowany, nieuszkodzony osprzęt do zawieszania (uchwyty oczkowe, haki oczkowe, karabinki, łańcuchy, liny stalowe itp.) Należy także przestrzegać odpowiednich wymogów dotyczących unoszenia sprzętu w powietrzu ponad ludźmi, określonych w odpowiednich obowiązujących przepisach (przepisy krajowe)!

Zamiast uchwytów oczkowych można użyć stworzonych specjalnie dla serii LD DDQ uchwytów wahadłowych LDDDQ10SB i LDDDQ12SB do stosowania w powietrzu. Instrukcje montażu znajdują się na następnych 2 stronach niniejszej instrukcji obsługi. Bezpieczne mocowanie uchwytów wahadłowych do systemów belek umożliwia na przykład opcjonalny samozaciskowy hak Adam Hall SCP838.

KONSERWACJA:

Obudowę głośnika zaleca się czyścić przy użyciu suchej, średnio twardej szczotki (do tapet). Panel sterowania należy czyścić wyłącznie suchą szmatką.

Punkt obrotu +/- 13,5°

Unieść obudowę

Ostrożnie! Należy mocno przytrzymać obudowę!

Obrócić obudowę do odpowiedniego ustawienia.

Opuścić obudowę.

Page 94

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

UCHWYT WAHADŁOWY LDDDQ10SB:

PAŁĄK

ŚRUBA DŹWIGNIOWA

PODKŁADKA METALOWA

PODKŁADKA GUMOWA

Page 95

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

UCHWYT WAHADŁOWY LDDDQ12SB:

PAŁĄK

ŚRUBA DŹWIGNIOWA

PODKŁADKA METALOWA

PODKŁADKA GUMOWA

RAMA UCHWYTU

NAKRĘTKA PÓŁOKRĄGŁA

4 3

Page 96

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

AKCESORIA:

LDDDQ10B/LDDDQ12B

Osłona ochronna do LDDDQ10/LDDDQ12

LDDDQ10SB/LDDDQ12SB

Uchwyt wahadłowy do LDDDQ10/LDDDQ12

LDDDQ10WB/LDDDQ12WB

Uchwyt do montażu na ścianie do LDDDQ10/LDDDQ12

SMBS5

Płyta do montażu na ścianie

SPS023S/SPS023

Statyw

Page 97

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

SPECYFIKACJE:

Rodzaj produktu Głośnik PA sterowany procesorem

DSP

Głośnik PA sterowany procesorem

DSP Typ: aktywny aktywny Wymiary głośnika nis-

ko-/średniotonowego:

" 10 12

Wymiary głośnika nisko-/średniotonowego:

mm 254 305

Magnes głośnika nisko-/ średniotonowego:

neodymowy neodymowy

Marka głośnika nisko-/ średniotonowego:

Faital Pro (10PR300, 4 omy) Faital Pro (12PR300, 4 omy)

Cewka drgająca głośnika nisko-/średniotonowego:

„ 2,5 2,5

Cewka drgająca głośnika nisko-/średniotonowego:

mm 63,5 63,5

Głośnik horn: asymetryczny asymetryczny Wymiary głośnika wyso-

kotonowego:

" 1 1

Wymiary głośnika wysokotonowego:

mm 25,4 25,4

Magnes głośnika wysokotonowego:

ceramiczny ceramiczny

Marka głośnika wysokotonowego:

BMS 4524 BMS 4524

Cewka drgająca głośnika wysokotonowego:

" 1 1

Cewka drgająca głośnika wysokotonowego:

mm 25,4 25,4

Kąt promieniowania dźwięku (poziomo x pionowo):

° 80 x 60 asymetrycznie 80 x 50 asymetrycznie

Przetwornik AD/DA 24 bit/48 kHz 24 bit/48 kHz DSP: Sharc Sharc Wzmacniacz: 2 x Class D Hypex UCD400 2 x Class D Hypex UCD400 Moc głośnika niskotono-

wego (RMS):

W 400 400

Moc głośnika wysokotonowego (RMS):

W 400 400

Charakterystyka częstotliwości:

Hz 59–20.000 54–20.000

Page 98

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Częstotliwość przejęcia: Hz 1.500 1.500 Maks. SPL (ciągły): dB 119,5 @ 100–10.000 Hz program

ciągły

121 @ 100–10.000 Hz program

ciągły Maks. SPL (szczytowy): dB 132* 134* Wyłączniki ochronne: Oparty na DSP limiter „look ahead”,

limiter głośnika RMS, limiter zasilacza RMS, przepięcie, prąd przeciążeniowy

Oparty na DSP limiter „look ahead”,

limiter głośnika RMS, limiter zasilacza

RMS, przepięcie, prąd przeciążeniowy

Impedancja wejściowa: ki-

loom

10 10

Czułość wejściowa: dBu maks. 23 maks. 23 Elementy obsługi: Gain dB, Low-Cut/Sub Out, Ground

Lift, włącznik sieciowy

Gain dB, Low-Cut/Sub Out, Ground

Lift, włącznik sieciowy Wyświetlacze: Operate, Signal, Peak Limit, Low-

Cut/Sub Out

Operate, Signal, Peak Limit, Low-Cut/

Sub Out Wejścia liniowe: 1 1 Złącze wejścia liniowego: XLR XLR Wyjścia liniowe: Input Link, Sub Out Input Link, Sub Out Złącza wyjścia liniowego: XLR XLR Napięcie robocze: 180–264 V AC, 47–63 Hz 180–264 V AC, 47–63 Hz Materiał obudowy: sklejka brzozowa 15 mm sklejka brzozowa 15 mm Powierzchnia obudowy: powłoka poliamidowa powłoka poliamidowa Typ konstrukcji obudowy: Bassreﬂex Bassreﬂex Kąt monitora: ° 50 50 Szerokość: mm 315 360 Wysokość: mm 530 600 Głębokość: mm 370 378 Waga: kg 15,5 17 Pozostałe cechy: Komfortowe uchwyty LD SYSTEMS,

kołnierz stojaka 36 mm, nachylenie pionowe (SM707), możliwość mocowania w uchwycie wahadłowym, ﬁltr górnoprzepustowy z włącznikiem (100 Hz, Butterworth, 18 dB)

Komfortowe uchwyty LD SYSTEMS,

kołnierz stojaka 36 mm, nachylenie

pionowe (SM707), możliwość mo-

cowania w uchwycie wahadłowym,

ﬁltr górnoprzepustowy z włącznikiem

(100 Hz, Butterworth, 18 dB)

*Krótkotrwały maks. SPL szczytowy 1 m z szumem różowym

*Krótkotrwały maks. SPL szczytowy 1

m z szumem różowym

SPECYFIKACJE:

Page 99

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

OŚWIADCZENIE PRODUCENTA:

OGRANICZONA GWARANCJA

Ta Ograniczona Gwarancja dotyczy produktów marek Adam Hall, LD Systems, Defender, Palmer, Cameo oraz Eminence.

Niniejsza gwarancja nie wpływa na prawa gwarancyjne wynikające z przepisów lokalnych. Jest to dodatkowa, niezależna gwarancja ze strony firmy Adam Hall.

Adam Hall gwarantuje, że zakupiony produkt Adam Hall zakupiony od firmy Adam Hall lub autoryzowanego przedstawiciela Adam Hall, pozostanie wolny od wad w materiałach i wykonaniu, przy normalnym użytkowaniu przez okres 2 lub 3 lat od daty zakupu.

Okres gwarancyjny rozpoczyna się z dniem zakupu. Aby móc skorzystać z serwisu gwarancyjnego, kupujący zobowiązany jest do przedstawienia dowodu zakupu opatrzonego datą. Dokumenty takie jak paragon, faktura lub list przewozowy mogą być dowodem daty zakupu. Jeśli produkt wymienionych powyżej marek wymaga naprawy w czasie trwania okresu gwarancyjnego, nabywcy przysługują gwarancyjne usługi serwisowe zgodne z warunkami przedstawionymi w tym dokumencie.

Niniejsza gwarancja obejmuje wyłącznie oryginalnego nabywcę produktu marki Adam Hall i nie można jej przenieść na inną osobę, która przejmie własność produktu od oryginalnego nabywcy. Podczas okresu gwarancyjnego, Adam Hall zobowiązuje się do naprawy lub wymiany wadliwych komponentów produktu. Wszystkie części i elementy wymontowane z urządzenia podczas działań serwisowych stają się własnością Adam Hall.

W mało prawdopodobnym przypadku powtarzania się wady produktu Adam Hall, Adam Hall może zdecydować o dostarczeniu urządzenia zamiennego wybranego przez Adam Hall, które charakteryzuje się co najmniej takimi samymi parametrami jak reklamowany produkt.

Adam Hall nie gwarantuje, że eksploatacja produktu będzie przebiegać bezbłędnie lub nieprzerwanie. Adam Hall nie ponosi odpowiedzialności za uszkodzenia wynikające z niezastosowania się użytkownika do instrukcji dołączonej do produktu Adam Hall.

Ta Ograniczona Gwarancja nie dotyczy,

- części podlegających normalnemu zużyciu (np. akumulator)

- produktów, których numer seryjny został usunięty, uszkodzony lub pozbawiony czytelnościw wyniku wypadku

- przypadków nieprawidłowego użycia, celowego uszkodzenia lub powodów zewnętrznych

- przekroczenia dopuszczalnych parametrów pracy określonych w dokumentacji dostarczonej z produktem

- użycia części zamiennych nie pochodzących od Adam Hall

- przez modyfikację lub serwis nieprzeprowadzony przez Adam Hall

Te warunki określają kompletną i wyłączną umowę gwarancyjną między Nabywcą i firmą Adam Hall odnośnie zakupionego produktu markowego Adam Hall.

Page 100

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

100

OŚWIADCZENIE PRODUCENTA:

OGRANICZENIE ODPOWIEDZIALNOŚCI

Jeśli Twój produkt Adam Hall nie działa prawidłowo, wskazanym i wyłącznym rozwiązaniem jest naprawa lub wymiana. Maksymalna odpowiedzialność firmy Adam Hall w związku z niniejszą gwarancją ogranicza się maksymalnie do kwoty równej cenie zakupu produktu lub kosztom naprawy lub wymiany komponentów sprzętowych, które uległy uszkodzeniu lub nie działają prawidłowo podczas normalnego użytkowania. Adam Hall nie odpowiada za jakiekolwiek szkody spowodowane przez produkt lub awarię produktu, włącznie z utratą zysków lub oszczędności, szczególnych, przypadkowych lub powiązanych szkód. Adam Hall nie ponosi odpowiedzialności za zobowiązania użytkownika wobec stron trzecich lub zobowiązania stron trzecich wobec użytkownika. Ograniczenie odpowiedzialności ma zastosowanie w przypadku, gdy występują roszczenia odszkodowawcze lub składane są reklamacje na podstawie niniejszej gwarancji lub jako roszczenie z tytułu czynu niedozwolonego (włączając w to zaniedbanie oraz ścisłą odpowiedzialność za produkt), roszczenie z umowy lub jakiekolwiek inne roszczenie. Żadna osoba nie może uchylić lub zmienić tych ograniczeń odpowiedzialności. Niniejsze ograniczenie odpowiedzialności pozostaje w mocy nawet jeśli nabywca poinformował firmę Adam Hall lub jej autoryzowanego przedstawiciela o możliwości wystąpienia takich szkód. Te ograniczenia odpowiedzialności nie dotyczą roszczeń wynikających z wystąpienia obrażeń u osób.

Niniejsza Gwarancja daje Ci pewne specyficzne prawa. Mogą przysługiwać Ci również inne prawa, które różnią się między sobą zależnie od państwa nadania. Radzimy zapoznanie się z prawem właściwym krajowi zamieszkania, w celu uzyskania kompletnej wiedzy na temat przysługujących praw.

ŻĄDANIE OBSŁUGI GWARANCYJNEJ

Aby uzyskać obsługę gwarancyjną swojego produktu, skontaktuj się z firmą Adam Hall lub jej autoryzowanym przedstawicielem od którego kupiłeś produkt.

DEKLARACJA ZGODNOŚCI WE

Urządzenia te odpowiadają podstawowym wymogom i innym wytycznym dyrektyw 2004/108/EC (EMC) i 2006/95/EC (LVD). Więcej informacji na stronie: www.adamhall.com.

PRAWIDŁOWE SKŁADOWANIE TEGO PRODUKTU (ODPADY ELEKTRONICZNEI)

(Informacje mają zastosowanie w krajach członkowskich UE i innych krajach europejskich, w których obowiązuje segregacja odpadów)

Ten znak na produkcie lub dołączonej dokumentacji oznacza, że nie należy go wyrzucać wraz z domowymi odpadkami po wycofaniu z użycia. Aby zapobiec możliwym szkodom dla środowiska i ludzkiego zdrowia spowodowanym niekontrolowanym składowaniem odpadów, prosimy o oddzielenie tego produktu od innych odpadów i odpowiedzialne poddanie go recyklingowi w celu promowania ciągłego odzyskiwania zasobów materiałowych.

Użytkownicy domowi powinni skontaktować się ze sprzedawcą lub lokalnym urzędem, aby uzyskać informacje na temat przyjaznej środowisku zbiórki odpadów elektronicznych.

Użytkownicy biznesowi powinni skontaktować się ze swoim dostawcą i sprawdzić warunki kontraktu nabycia. Tego produktu nie należy mieszać z innymi odpadami komercyjnymi przy składowaniu.
