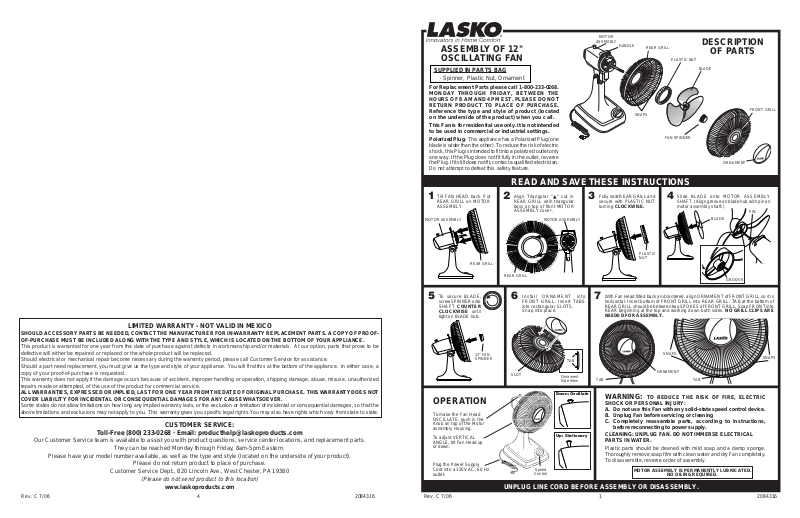

Lasko 2016 Operating Instruction

ASSEMBLY OF 12"

Innovators in Home Comfort

TM

OSCILLATING FAN

SUPPLIED IN PARTS BAG

- Spinner, Plastic Nut, Ornament

For Replacement Parts please call 1-800-233-0268.
MONDAY THROUGH FRIDAY, BETWEEN THE
HOURS OF 8 AM AND 4 PM EST. PLEASE DO NOT
RETURN PRODUCT TO PLACE OF PURCHASE.
Reference the type and style of product (located
on the underside of the product) when you call.

This Fan is for residential use only. It is not intended
to be used in commercial or industrial settings.

Polarized Plug - This appliance has a Polarized Plug (one

blade is wider than the other). To reduce the risk of electric
shock, this Plug is intended to fit into a polarized outlet only
one way. If the Plug does not fit fully in the outlet, reverse
the Plug. If it still does not fit, contact a qualified electrician.
Do not attempt to defeat this safety feature.

READ AND SAVE THESE INSTRUCTIONS

MOTOR

ASSEMBLY

HANDLE

SNAPS

REAR GRILL

DESCRIPTION

OF PARTS

PLASTIC NUT

BLADE

FRONT GRILL

FAN SPINNER

ORNAMENT

LIMITED WARRANTY - NOT VALID IN MEXICO

SHOULD ACCESSOR Y PARTS BE NEEDED, CONTACT THE MANUF ACTURER FOR IN-WARRANTY REPLACEMENT PARTS. A COPY OF PR OOF­OF-PURCHASE MUST BE INCLUDED ALONG WITH THE TYPE AND STYLE, WHICH IS LOCATED ON THE BOTTOM OF YOUR APPLIANCE.

This product is warranted for one year from the date of purchase against defects in workmanship and/or materials. At our option, parts that prove to be
defective will either be repaired or replaced or the whole product will be replaced.
Should electrical or mechanical repair become necessary during the warranty period, please call Customer Service for assistance.
Should a part need replacement, you must give us the type and style of your appliance. You will find this at the bottom of the appliance. In either case, a
copy of your proof-of-purchase is requested.
This warranty does not apply if the damage occurs because of accident, improper handling or operation, shipping damage, abuse, misuse, unauthorized
repairs made or attempted, of the use of the product for commercial service.

ALL WARRANTIES, EXPRESSED OR IMPLIED, LAST FOR ONE YEAR FROM THE DATE OF ORIGINAL PURCHASE. THIS WARRANTY DOES NO T
COVER LIABILITY FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES FOR ANY CAUSE WHATSOEVER.

Some states do not allow limitations on how long any implied warranty lasts, or the exclusion or limitation of incidental or consequential damages, so that the
above limitations and exclusions may not apply to you. This warranty gives you specific legal rights. You may also have rights which vary from state to state.

CUSTOMER SERVICE:

Toll-Free [phone]

Our Customer Service team is available to assist you with product questions, service center locations, and replacement parts.

They can be reached Monday through Friday, 8am-5pm Eastern.

Please have your model number available, as well as the type and style (located on the underside of your product).

Please do not return product to place of purchase.

Customer Service Dept., 820 Lincoln Ave., West Chester, PA 19380

(Please do not send product to this location)

.

Email: [e-mail]

www.laskoproducts.com

4

2084316Rev. C 7/06

Tilt FAN HEAD back. Put

1

REAR GRILL on MOTOR
ASSEMBLY.

MOTOR ASSEMBLY

REAR GRILL

To secure BLADE,

56

screw SPINNER onto
SHAFT COUNTER
CLOCKWISE until
tight on BLADE hub.

12" FAN
SPINNER

Align Triangular "▲" cut in

2

REAR GRILL wtih triangular
boss on top of front MOTOR
ASSEMBLY cover.

MOTOR ASSEMBLY

REAR GRILL

Install ORNAMENT into
FRONT GRILL. Insert TABS
into rectangular SLOTS.
Snap into place.

SLOT

TAB

Ornament
Side View

Down: Oscillate

OPERATION

To make the Fan Head
OSCILLATE, push in the
Knob on top of the Motor
assembly Housing.

To adjust VERTICAL
ANGLE, tilt Fan Head up
or down.

Plug the Power Supply
Cord into a 120V AC, 60 Hz
outlet.

Rev. C 7/06

Speed

Control

UNPLUG LINE CORD BEFORE ASSEMBLY OR DISASSEMBLY.

Up: Stationary

Fully seat REAR GRILL and

3

secure with PLASTIC NUT
turning CLOCKWISE.

PLASTIC
NUT

With Fan Head tilted back and centered, align ORNAMENT of FRONT GRILL so it is

7

horizontal. Insert bottom of FRONT GRILL into REAR GRILL. TAB at the bottom of
REAR GRILL should be between two SPOKES of FRONT GRILL. Snap FRONT into
REAR beginning at the top and working down both sides. NO GRILL CLIPS ARE

NEEDED FOR ASSEMBLY.

ORNAMENT

TAB

Slide BLADE onto MOTOR ASSEMBLY

4

SHAFT. (Align groove on blade hub with pin on
motor assembly shaft.)

BLADE

GROOVE

SNAPS

TAB

WARNING: TO REDUCE THE RISK OF FIRE, ELECTRIC

SHOCK OR PERSONAL INJURY:
A. Do not use this Fan with any solid-state speed control device.
B. Unplug Fan before servicing or cleaning
C. Completely reassemble parts, according to instructions,

before reconnecting to power supply.

CLEANING: UNPLUG FAN. DO NOT IMMERSE ELECTRICAL
PARTS IN WATER.

Plastic parts should be cleaned with mild soap and a damp sponge.
Thoroughly remove soap film with clean water and dry Fan completely.
To disassemble, reverse order of assembly.

MOTOR ASSEMBLY IS PERMANENTLY LUBRICATED.

1

NO OILING REQUIRED.

PIN

SNAPS

2084316

ARMADO del VENTILADOR

Innovators in Home Comfort

TM

OSCILANTE de 12"

EN LA BOLSA SE SUMINISTRA:

- TAPA, TUERCA DE PLÁSTICO, ADORNO

Para Repuestos llame al 1-800-233-0268. DE LUNES A

VIERNES, DESDE LAS 8 DE LA MAÑANA A LAS 4 DE LA
TARDE, HORA DEL ESTE. "POR FAVOR NO DEVUELVA EL
PRODUCTO AL SITIO DONDE LO COMPRÓ". Cuando llame,

refiérasa al tipo y estilo del producto (situados en la base del
producto).

Este Ventilador es para uso residencial únicamente. No
está destinado para uso en ambientes comerciales o
industriales.

ENCHUFE POLARIZADO -Este aparato tiene el Enchufe

Polarizado (un diente es más ancho que el otro). Para reducir
el riesgo de electrochoque, este Enchufe esta hecho para que
entre al toma corriente de una forma solamente. Si el Enchufe
no queda completamente en el toma corriente, dele vuelva al
enchufe. Si aun no queda, contacte a un eléctricista capacitado.
No trate de anular este aspecto de seguridad.

LEA Y GUARDE ESTAS INSTRUCCIONES

Inclinar la Cabeza del

1

Ventilador hacia atrás.
Coloque la REJILLA
TRASERA en el
CONJUNTO DE MOTOR.
(La marca UP indica la
parte superior.)

CONJUNTO
DE MOTOR

Alinear el corte Triangular "▲"

2

de la REJILLA TRASERA con la
protuberancia triangular de la
parte superior de la cubierta del
CONJUNTO DE MOTOR.

CONJUNTO
DE MOTOR

CONJUNTO DE
MOTOR

MANIJA

Asiente la REJILLA y

3

sujetela con la TUERCA DE
PLÁSTICO. HACIA LA

DERECHA.

REJILLA
TRASERA

PUNTOS DE

CIERRE

DESCRIPCION

TUERCA DE

PLÁSTICO

TAPA DE
VENTILADOR

Deslice la HÉLICE en el EJE del CONJUNTO

4

DE MOTOR. (Alinear la Ranura Del Cubo de la
TAPA con el Pasador del Eje del Conjunto de
Motor.)

DE LAS PIEZAS

HÉLICE

ADORNO

HÉLICE

REJILLA
DELANTERA

PASADOR

REJILLA
TRASERA

Para asegurar la

56

PALETA, enroscarla
hasta que quede
apretada en el CUBO
DE LA TAPA haciéndola girar

HACIA LA IZUIERDA.

TAPA DE
VENTILADOR
DE 12"

FUNCIONAMIENTO

Para hacer el Ventilador
OSCILAR, empuje la Perilla
ubicada en la parte superior
de la Caja del Conjunto de
motor.

Para ajustar el ÁNGULO
VERTICAL, incline la cabeza
hacia arriba o adelante.

Enchufe el Cordón Eléctrico
en un tomacorriente de 120
VCA, 60 Hz.

REJILLA
TRASERA

RANURA

Instale el ADORNO. Inserte las
PATITAS en las RANURAS
rectangulares. Apriete para
asegurar.

PATITA

Adorno: Vista
Lateral

Hacia Adelante:
Oscilar

Hacia Arriba:
Estacionario

Control de
Velocidad

DESENCHUFE EL CORDON ELÉCTRICO ANTES DE ARMAR O DESARMAR EL VENTILADOR

Rev. C 7/06

TUERCA

DE

PLÁSTICO

RANURA
DEL CUBO

Con la Cabeza del Ventilador inclinada hacia atrás y centrada, alinear el ADORNO

7

de tal manera que la divisa quede horizontal. Insertar la parte inferior de la REJILLA
DELANTERA dentro de la REJILLA PLÁSTICA TRASERA. La proyección de la
parte inferior de la REJILLA PLÁSTICA TRASERA debe quedar entre dos Alambres
de la parte delantera. Cerrar apretando la parte delantera contra la parte trasera
empezando en la parte superior y continuar cerrando hacia abajo ambos lados. NO

NECESITO EL GANCHOS DE LA REJILLA PARA ENSAMBLE.

PUNTO

DE

CIERRE

ADORNO

APÉNDICE

APÉNDICE

ADVERTENCIA: Para reducir el riesgo de incendio, choques

eléctricos o lesiones personales:

a. No use el Ventilador con un dispositivo eléctronico de control

de velocidad.
b. Desenchufe el Ventilador antes de reparar o limpiarla.
c. Rearme completamente el Ventilador, de acuerdo con las

LIMPIEZA: Desenchufe el Ventilador. NO sumerge los componentes
eléctricos en agua.

Las piezas de plástico deben limpiarse con jabón suave y una esponja mojada.
Quite todo el jabón con agua limpia y seque el Ventilador completamente. Para
desarmar el ventilador, invierta los pasos del procedimiento de armado.

2

instrucciones, antes de volver a enchufarlo.

CONJUNTO DE MOTOR PERMANENTEMENTE LUBRICADO.

NO ES NECESARIO ACEITAR.

PUNTO

DE

CIERRE

2084316

EN CASO DE NECESIT AR PIEZAS, COMUNÍQ UESE CON EL F ABRICANTE PARA PIEZAS DE REPUESTO AMPARADAS POR LA GARANTÍA. SE DEBE
INCLUIR UNA COPIA DEL RECIBO DE COMPRA CON EL TIPO Y ESTILO DEL CALEFACTOR, UBICADOS EN LA PARTE INFERIOR DEL APARATO.

Este producto está garantizado por un año a partir de la fecha de compra contra defectos de fabricación y/o de materiales. A nuestra discreción, las
piezas que resulten defectuosas se reemplazarán o se repararán, o bien se reemplazará el producto entero.
Si se necesita reparación eléctrica o mecánica durante el período de garantía, envíe el producto completo, con porte pagado, al centro de
servicio más cercano. Llame al número que se indica más adelante para encontrar el centro de ser vicio más cercano.
Si necesita una pieza de repuesto, debe especificar el tipo y el estilo del aparato . Esta información puede encontrarse en la parte inferior del aparato. En
cualquiera de los casos, es necesario que envíe una copia del recibo de compra.
Esta garantía no tiene validez si el daño se debe a un accidente, manejo o uso indebido, daños de tr ansporte, abuso , mal uso, reparaciones o intentos de
reparación no autorizados, o al uso comercial del producto.

TODAS LAS GARANTÍAS, MANIFIESTAS O IMPLÍCITAS, RIGEN DURANTE UN AÑO A PARTIR DE LA FECHA DE COMPRA ORIGINAL. ESTA
GARANTÍA NO CUBRE EN NINGÚN CASO RESPONSABILIDAD POR DAÑOS DIRECTOS O INDIRECTOS POR CAUSA ALGUNA.

En algunos estados no se permiten limitaciones de la duración de una garantía implícita, ni la exclusión o limitación de daños directos o indirectos, por
lo cual las limitaciones y exclusiones anteriores pueden quedar sin vigencia en su caso. Esta garantía le otorga derechos legales específicos. Usted
podría tener otros derechos que varían de un estado a otro.

GARANTIA LIMITADA - NO ES VÁLIDA EN MÉXICO

SERVICIO AL CLIENTE:

Línea Gratuita [phone]. Correo electrónico: [e-mail]

Nuestro equipo de Servicio al Cliente está disponible para ayudarle con preguntas sobre productos, ubicación de centros de reparación y

partes de repuesto. Puede ser contactado de lunes a viernes de 8 am a 5 pm Hora del Este. Por favor tenga disponible su número de

modelo, como así también el tipo y el estilo (localizado en la parte inferior de su producto).

Por favor no devuelva el producto al lugar de compra.

Departamento de Servicio al Cliente, 820 Lincoln Ave., West Chester, PA 19380

(Por favor no envíe el producto a este lugar)

www.laskoproducts.com

Rev. C 7/06
