Manual / Bedienungsanleitung
Ecoline Series
EL-200RGB
Please spend a few minutes to read this manual fully
before operating this laser!
Bitte lesen Sie diese Bedienungsanleitung sorgfältig
vor Inbetriebnahme dieses Showlasersystems!
English
Deutsch
rev. 04/2014
Manual: Ecoline Series EL-200RGB
Legal notice:
Thank you for purchasing this Laserworld
product. Due to continual product developments and technical improvements, Laserworld (Switzerland) AG reserves the right to
make modications to its products.
This manual and its content have been made
with due care but Laserworld (Switzerland)
AG cannot however, take any responsibility
for any errors, omissions or any resulting
damages forthwith.
The brands and product names mentioned
in this manual are trade marks or registered
trade marks of their respective owners.
Rechtlicher Hinweis:
Die Firma Laserworld AG behält sich das
Recht vor, Änderungen an ihren Produkten
vorzunehmen, die der technischen Weiterentwicklung dienen. Diese Änderungen werden nicht notwendigerweise in jedem Einzelfall dokumentiert.
Diese Betriebsanleitung und die darin enthaltenen Informationen wurden mit der gebotenen Sorgfalt zusammengestellt. Die Firma Laserworld AG übernimmt jedoch keine
Gewähr für Druckfehler, andere Fehler oder
daraus entstehende Schäden.
Die in dieser Bedienungsanleitung genannten Marken und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen der
jeweiligen Titelhalter.
page 2 / 18
Manual: Ecoline Series EL-200RGB
Content:
1. Product and package contents
2. Preliminary warning notices
3. Initial operations, safety instructions
4. Working on the device
5. Service notes
6. Warnings and other notices on the device
7. Device connections
8. Operation
Final statement
Technical data sheet
Laser specications
page 3 / 18
Manual: Ecoline Series EL-200RGB
1. Scope of delivery & details
Please check if all listed parts are included and undamaged. Included in delivery:
1 x laser projector 1 x manual
1 x power cable 2 x key
2. Preliminary warning notices
1. Please use this device only according to these operating instructions.
2. Do not use the device if there are any visible damages on housing, connector panels,
power supplies or power cords.
3. Never look directly into the light source of a laser projector. Danger of damage to the
eyes or even blindness in extreme circumstances!
4. Do not operate the device at high humidity, in the rain or in dusty environments.
5. Protect device against dripping or splashing water. Do not place any liquid lled
containers near to this device.
Any warranty claims are void if the warranty label is removed or tampered
with in any way.
3. Initial operations, safety instructions
1. Make sure to use correct voltage; see information on device & in this manual.
2. Make sure that the device is not connec-
ted to mains during installation.
3. Installation has to be done by technical
experienced and qualied persons according to safety regulations of the respective country.
4. Always ensure that maximum permissible exposure (MPE) is not exceeded in areas accessible to the public or members of
sta.
5. In some countries an additional inspection by technical control institutes
could be necessary.
6. Connect an easily accessible inter-
page 4 / 18
lock connector or circuit breaker
to the projector.
7. The power supply should be easily accessible.
8. When installing the laser mount it with
a minimum distance of 15 cm from walls
and objects.
9. For safe setup e.g. on walls or ceilings
please use a safety cord. The safety cord
should be able to withstand tenfold the
weight of the device. Please follow the
accident prevention regulations of professional associations and/or comparable
regulations for accident prevention.
10. If the device has been exposed to great
temperature changes, do not switch it
on immediately. Condensation (or any
Manual: Ecoline Series EL-200RGB
moisture/water formed) may damage
device.
11. Never use dimmer, RC or other electronically switched sockets. Whenever possible, do not use the laser projector together
with large appliances (especially fog machines) on the same mains!
12. Ensure sucient ventilation and do not
place the device on any warm or heat radiating surface. Especially the ventilati-
on openings must not be covered!
13. Ensure that device does not get over-
heated. Make sure that the device is not
exposed to spotlights (especially moving
heads). Heat of spotlights could overheat
laser in a little while and leads to a degradation of performance.
4. Working on the device
1. This product has no user serviceable parts inside and should
only be maintained and serviced by a qualied engineer
2. Be sure that the mains plug is not connected to the power
supply while installing or opening the device (e.g. for
cleaning).
3. Take o all reecting things like rings, watches etc. before starting to work with or at the projector.
4. Only use non-reecting tools to work on device.
5. Wear protective clothing (like goggles, gloves etc.) according to laser power and wavelength of the laser.
5. Service notes
• Moisture and heat can reduce lifetime of
the laser system dramatically and expires
any warranty claim.
• Quick on/o switching of this device will
reduce durability of the laser diode dramatically.
• Avoid sharp knocks and shocks to this
device and ensure sucient protection
during transportation. Look after your Laserworld product.
• To increase durability of your laser,
protect device against overheating:
- Always ensure sucient ventilation.
- Do not face spotlights (especially moving heads) to the device.
page 5 / 18
- Check temperature after approx. 30
minutes with each new installation.
If necessary install the projector at a
place with dierent temperature.
- Keep the device dry. Protect it from
moisture, rain and damp.
- Switch o device when it is not needed. Diodes are switched on and can
wear out even if there is no visible laser output.
• Open the device at regular intervals and
remove any dust, particularly around fans
and laser. Otherwise the risk of overheating is imminent and will void the warranty.
Manual: Ecoline Series EL-200RGB
• If there are traces of fog uid in the pro-
• As for troubleshooting, please check the
jector, clean it and change the position of
the fog machine.
• Removal of the warranty label as well
• The devices of Ecoline, Evolution, Club
and Proline Series are not meant for professional applications. After approx. one
hour of operation, the device should cool
down for about 15 minutes.
6. Warnings and other notices on the device
Please read manual before operation
Laser radiation!
Avoid exposure
to beam.
Laser class 3b
Caution of
radiation if cover
is removed
Use in enclosed spaces only!
FAQ on our website www.laserworld.com
as damages to the device caused by
improper handling, neglect of the safety instructions and service notes will
void the warranty.
Output power
Wavelength
Model type
Production
year
Power supply
& consumption
7. Device connections
microphone &
sensitivity
DMX out DMX in
page 6 / 18
DMX address
key switch
power switch
connection for power supply
Manual: Ecoline Series EL-200RGB
8. Operation
1. Connect the power cable to the device and then to the mains
2. Insert key and turn it ‚ON‘
3. Press ‚ON‘ to switch the device on

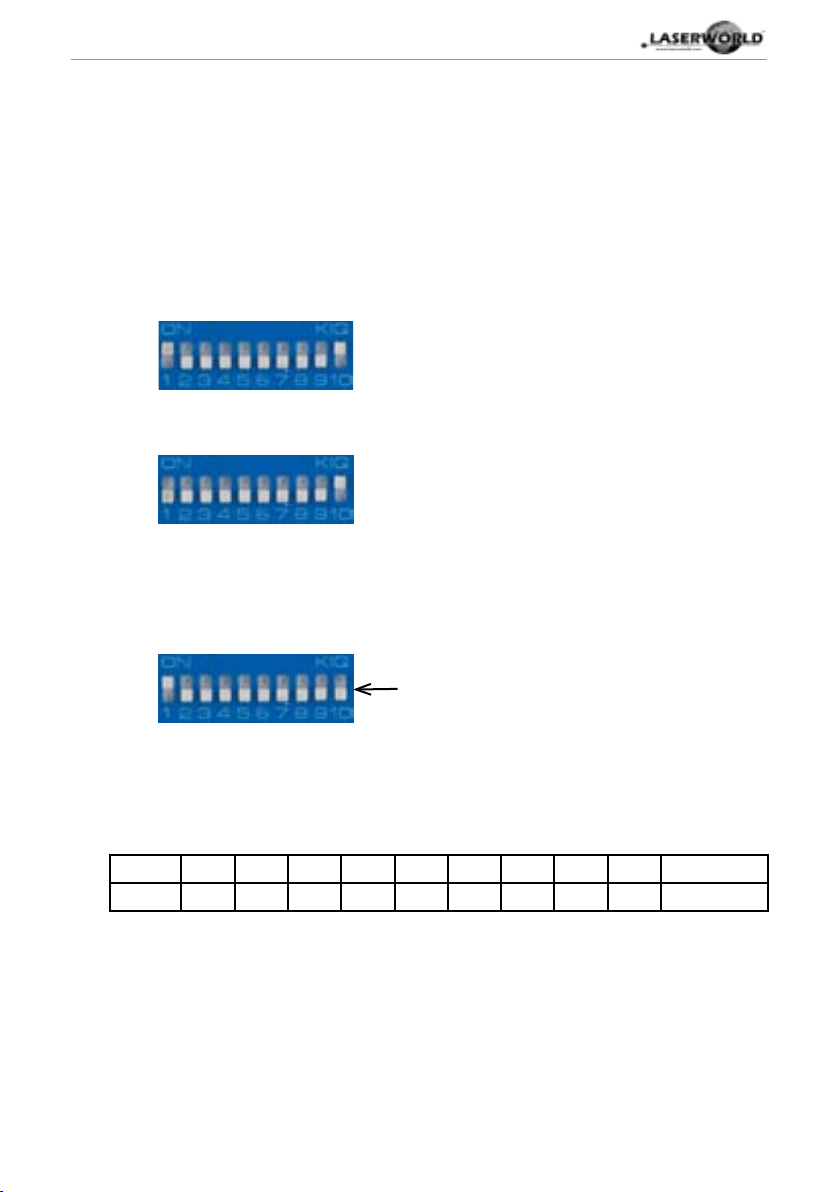

4. Your device runs in auto mode:
5. Your device runs in music mode:
Control the music-sensitivity by the trim pot at the front side of the device. The LED is
ashing when the device is triggered.
6. Your device runs in DMX mode if ‘10‘ is switched o:
Connect a DMX controller to operate the laser.
Use the switches 1 - 9 to set the DMX address of the laser. Each switch represents a number. To dene a number use the preceding number and multiply it by 2:
Switch 1 2 3 4 5 6 7 8 9 10
Number 1 2 4 8 16 32 64 128 256 Mode Switch
The laser uses 11 DMX channels, so make sure that the next device uses an address that
doesn’t overlap with this range.
page 7 / 18
Manual: Ecoline Series EL-200RGB
Channel Value Function
1 0 - 70 Laser o
71 - 142 Sound mode
143 - 214 Automatic mode
215 - 255 DMX mode
2 0 - 255 Pattern selection
3 0 - 255 Animation (not with all patterns); strobe eect
4 0 - 255 Display mode
5 0 - 255 Horizontal movement
6 0 - 255 Vertical movement
7 0 - 255 Zoom
8 0 - 32 Red, green and blue
33 - 64 Green and blue
65 - 97 Red and blue
98 - 130 Red and green
131 - 162 Blue
163 - 195 Red
196 - 228 Green
229 - 255 Audio controls color change
9 0 - 255 Rotation x-Axis
10 0 - 255 Rotation Y-Axis
11 0 - 255 Rotation
Please note that not each pattern can be combined with each eect.
7. To turn o the device switch it o („OFF“), switch the key to ‚OFF‘ and disconnect the
power cable from the mains.
page 8 / 18
Manual: Ecoline Series EL-200RGB
Final statement
Laserworld products are tested and product packaging is inspected before leaving our
warehouse.
Users must to follow the local safety regulations and warnings within this manual and adhere
to any regulations within its place of use. Damages through inappropriate use will void any
liability or warranty of our products.
Due to continual product developments, please check for the latest update of this product
manual at www.laserworld.com. If you do have any further questions, then please contact
your dealer/place of purchase or use our contact section on our website.
For service issues, please contact your dealer/place of purchase and ensure only genuine
Laserworld spare parts are used in any service repairs.
Errors and Omissions excepted and products are subject to change.
Laserworld (Switzerland) AG
Kreuzlingerstrasse 5
8574 Lengwil-Oberhofen
SWITZERLAND
Registered oce:
8574 Lengwil-Oberhofen / Switzerland
Company number: CH-440.3.020.548-6
Commercial Registry Kanton Thurgau
CEO: Martin Werner
VAT no. (Switzerland): 683 180
UID (Switzerland): CHE-113.954.889
VAT no. (Germany): DE258030001
WEEE-Reg.-No. (Germany): DE 90759352
www.laserworld.com
info@laserworld.com
representative according to EMVG:
Cleantech Europe GmbH
Managing Director: Thomas Schulze
Fürkhofstr. 5
81927 München / GERMANY
page 9 / 18
Manual: Ecoline Series EL-200RGB
Inhaltverzeichnis:
1. Lieferumfang & Hinweise
2. Einleitende Warnhinweise
3. Schritte zur Inbetriebnahme, Sicherheitshinweise
4. Sicherheitshinweise für Arbeiten am Gerät
5. Pege- und Wartungshinweise
6. Warnhinweise und Spezikationen am Gerät
7. Geräteanschlüsse
8. Bedienung
Abschließende Erklärung
Technische Daten
Laserleistungsdaten
page 10 / 18
Manual: Ecoline Series EL-200RGB
1. Lieferumfang & Hinweise
Bitte prüfen Sie, ob Sie die Lieferung vollständig erhalten haben und die Ware unbeschädigt
ist. Im Lieferumfang enthalten sind:
1 x Laserprojektor 1 x Bedienungsanleitung
1 x Kaltgerätekabel zur Stromversorgung 2 x Schlüssel
2. Einleitende Warnhinweise
1. Betreiben Sie das Gerät nur gemäß dieser Bedienungsanleitung.
2. Benutzen Sie das Gerät nicht, wenn sichtbare Beschädigungen am Gehäuse, den Anschlussfeldern oder vor allem an den Stromversorgungsbuchsen oder -kabeln vorliegen.
3. Niemals direkt in den Strahl des austretenden Lasers blicken. Dies könnte zu irreparab-
len Schäden an den Augen und der Netzhaut führen. Erblindungsgefahr!
4. Gerät nicht bei hoher Luftfeuchtigkeit, Regen oder in staubiger Umgebung
betreiben.
5. Vor Tropf-/Spritzwasser schützen, keine mit Flüssigkeit gefüllten Gefäße auf oder neben
dem Gerät abstellen.
Bei Entfernung oder Manipulation des Garantielabels erlischt jeglicher An-
spruch auf Gewährleistung!
3. Schritte zur Inbetriebnahme, Sicherheitshinweise:
1. Stellen Sie sicher, dass Sie das Gerät mit
der richtigen Spannung betreiben
(siehe Angaben auf dem Gerät bzw. in
dieser Bedienungsanleitung).
2. Stellen Sie sicher, dass das Gerät während
der Installation nicht mit dem Strom-
netz verbunden ist.
3. Der Laser darf nur von technisch versier-
tem Fachpersonal gemäss der im jeweiligen Land geltenden Sicherheitsbestimmungen installiert werden.
4. Die am Betriebsort geforderten Sicher-
heitsabstände zwischen Gerät und
page 11 / 18
Publikum, bzw. maximal zulässige Be-
strahlungswerte (MZB), müssen immer
eingehalten werden.
5. In bestimmten Ländern kann zusätzlich
eine Abnahme durch ein technisches
Überwachungsinstitut erforderlich sein.
6. Verbinden Sie einen leicht zugänglichen
Interlock-Stecker bzw. Notausschalter
mit dem Gerät.
7. Die Stromversorgung zugänglich halten.
8. Halten Sie bei der Installation einen Mindestabstand von 15 cm zur Wand und anderen Objekten ein.
Manual: Ecoline Series EL-200RGB
9. Bei einer Festinstallation an Wand, Decke
o.ä., sichern Sie den Laser zusätzllich mit
einem Sicherheitsfangseil. Das Fangseil
sollte mindestens dem 10-fachen Gewicht des Geräts standhalten können. Im
Übrigen beachten Sie die Unfallverhütungsvorschriften der Berufsgenossenschaften und/oder vergleichbare Regelungen zur Unfallverhütung.
10. Wenn das Gerät großen Temperatur-
schwankungen ausgesetzt war, schalten
Sie es nicht unmittelbar danach an. Kondenswasser (Nebel, Haze, usw.) kann zu
Schäden am Gerät führen.
11. Benutzen Sie niemals Dimmer-, Funkoder andere elektronisch gesteuerten
Steckdosen! Falls möglich benutzen Sie
den Laser nicht zusammen mit anderen
großen elektrischen Verbrauchern (insbesondere Nebelmaschinen) auf derselben Leitung/Phase!
12. Sorgen Sie immer für eine ausreichende
Belüftung und stellen Sie das Gerät auf
keine warmen oder wärmeabstrahlenden Untergründe. Die Belüftungsönungen dürfen nicht verdeckt sein.
13. Stellen Sie auch sicher, dass das Gerät
nicht zu heiß wird und dass es nicht dem
Strahl von Scheinwerfern ausgesetzt wird
(insbesondere bei beweglichen Scheinwerfern!). Die Wärme dieser Strahler kann
den Laser überhitzen.
4. Sicherheitshinweise für Arbeiten am Gerät
1. Service- und Reparaturarbeiten sollten ausschließlich von qualiziertem Fachpersonal durchgeführt werden.
2. Stellen Sie sicher, dass der Netzstecker gezogen ist, wenn
Sie am Gerät hantieren bzw. es installieren.
3. Vor Arbeiten am Gerät alle reektierenden Gegenstände wie Ringe, Uhren etc. ablegen.
4. Verwenden Sie für Arbeiten am Gerät ausschließlich nicht reektierendes Werkzeug.
5. Tragen Sie auf die Laserstärke und -wellenlängen angepasste Schutzbekleidung (Schutzbrille, Handschuhe, etc.).
5. Pege- und Wartungshinweise
• Feuchtigkeit und Hitze können die Lebensdauer des Lasersystems stark verkürzen und führen zum Erlöschen des
Gewährleistungsanspruchs.
• Das Gerät nicht schnell hintereinander
Ein- und Ausstecken/-schalten, da dies
die Lebensdauer der Laserdiode erheblich verkürzen kann!
page 12 / 18
• Beim Transport des Lasers jegliche
Erschütterung vermeiden. Bitte das Produkt bestmöglich schützen. Laserworld
bietet entsprechendes Equipment an.
• Um die Lebensdauer Ihres Lasers zu erhöhen, schützen Sie das Gerät vor Überhitzung:
Manual: Ecoline Series EL-200RGB
- Immer für ausreichende Belüftung
sorgen.
- Keine Scheinwerfer (insbesondere
kopfbewegte) auf das Gerät richten.
- Bei jeder Neuinstallation nach ca. 30
Minuten die Gerätetemperatur prüfen und gegebenenfalls das Gerät an
• Die Geräte der Ecoline, Evolution, Club
einem kühleren/besser belüfteten
Standort platzieren.
- Halten Sie das Gerät trocken und
schützen Sie es vor Nässe, Regen und
Spritzwasser.
• Bei Fehlfunktionen können Sie
• Schalten Sie das Gerät aus, wenn es nicht
benutzt wird. Trennen Sie hierzu das
Netzteil von der Stromversorgung. Auch
wenn die Diode nicht leuchtet: Sie ist in
• Durch das Entfernen des Garantiela-
Betrieb, solange das Gerät angeschaltet
ist.
• Önen Sie das Gerät in regelmässigen
Abständen und entfernen Sie eventuelle
Staubansammlungen, insbesondere im
Bereich der Lüfter und Laser, da sonst die
6. Warnweise und Spezikationen am Gerät
Vor Inbetriebnahme Bedienungsanleitung lesen!
Gefahr des Überhitzens droht und jegliche Gewährleistung erlischt. Sollten sich
Spuren von Nebeluid absetzen, Gerät
reinigen und Position des Geräts und/
oder Nebelmaschine ändern.
und Proline Serie sind nicht für professionellen Einsatz konzipiert. Sie sollten nach
etwa einer Stunde Betrieb für ca. 15 Minuten abkühlen.
in den FAQ unserer Webseite
www.laserworld.com die häugsten Probleme und Lösungenswege nachlesen.
bels erlischt jeglicher Anspruch auf
Gewährleistung. Schäden am Gerät,
die durch unsachgemäßer Handhabung, Nichtbeachtung der Sicherheits-, Pege- und Wartungshinweise
entstehen besteht kein Gewährleistungsanspruch.
Laserstrahlung!
Nicht dem Strahl
aussetzen.
Laserklasse 3b
Laserstrahlung
bei geönetem
Gehäuse
page 13 / 18
Ausgangsleistung
Wellenlänge
Produktname
Produktionsjahr
Stromversorgung und
-verbrauch
Nur in geschlossenen Räumen betreiben!
Manual: Ecoline Series EL-200RGB
7. Geräteanschlüsse & Bedienelemente
Mikrofon &
Sensitivität
DMX
Ausgang
DMX
Adressierung
DMX
Eingang
Schlüsselschalter
An/Aus Schalter
Anschluss für die Stromversorgung
8. Bedienung
1. Verbinden Sie das Stromkabel mit dem Gerät und anschließend mit der Stromversor-
gung
2. Den Schlüssel in den Schlüsselschalter stecken und auf „ON“ drehen
3. Durch Drücken des An- / Ausschalters auf „ON“ wird das Gerät eingeschaltet
4. Ihr Gerät bendet sich im Automatik Modus:
5. Ihr Gerät bendet sich im Musik Modus:
Steuern Sie die Sensitivität des integrierten Mikrofons über den Drehregler auf der
Geräterückseite. Wenn das Gerät auf Geräusche reagiert, wird dies durch das Blinken der
LED angezeigt.
page 14 / 18
Manual: Ecoline Series EL-200RGB
6. Ihr Gerät bendet sich im DMX Modus wenn ‘10‘ ausgeschaltet ist:
Um den DMX-Modus zu nutzen, muss der Laser über ein DMX-Kabel mit einem entsprechenden Steuerpult verbunden werden.
Zum Einstellen der Startadresse benutzen Sie die ersten 9 Dipschalter auf der Geräterückseite. Hierbei ist jedem Schalter eine Zahl zugewiesen. Bestimmen Sie eine Nummer,
indem Sie die vorangehende Nummer mit 2 multiplizieren:
Switch 1 2 3 4 5 6 7 8 9 10
Nummer 1 2 4 8 16 32 64 128 256 Moduswechsel
Der Laser hat 11 Betriebskanäle (internationaler Standard DMX 512 Signal). Es ist darauf
zu achten, dass entsprechend 11 Kanäle hinter der Startadresse nicht für andere DMXGeräte belegt werden.
Channel Value Function
1 0 - 70 Laser aus
71 - 142 Musikmodus
143 - 214 Automatikmodus
215 - 255 DMX Modus
2 0 - 255 Muster
3 0 - 255 Animation (nicht bei allen Mustern), Stroboeekt
4 0 - 255 Display Modus
5 0 - 255 Horizontale Bewegung
6 0 - 255 Vertikale Bewegung
7 0 - 255 Zoom Modus
8 0 - 32 Grün, Rot und Blau
33 - 64 Grün und Blau
65 - 97 Rot und Blau
98 - 130 Rot und Grün
131 - 162 Blau
163 - 195 Rot
196 - 228 Grün
229 - 255 Automatisches Wechseln der Farben
page 15 / 18
Manual: Ecoline Series EL-200RGB
Channel Value Function
9 0 - 255 Rotation X-Achse
10 0 - 255 Rotation Y-Achse
11 0 - 255 Drehen
Bitte beachten Sie, dass nicht jedes Muster mit jedem Eekt kombiniert werden kann.
7. Um das Gerät vollständig auszuschalten, „OFF“ am An- / Ausschalter drücken, den
Schlüssel auf „OFF“ drehen und von der Stromversorgung trennen.
page 16 / 18
Manual: Ecoline Series EL-200RGB
Abschließende Erklärung
Sowohl Produkt als auch Verpackung sind beim Verlassen der Fabrikation einwandfrei.
Der Benutzer des Geräts muss die lokalen Sicherheitsbestimmungen und die Warnhinweise in
der Betriebsanleitung beachten. Schäden, die durch unsachgemäße Handhabung entstehen,
unterliegen nicht dem Einussbereich der Herstellers und des Händlers. Somit wird keine Haftung bzw. Gewährleistung übernommen.
Sollten Änderungen an dieser Bedienungsanleitung vorgenommen werden, können wir Sie
darüber nicht in Kenntnis setzen. Bitte kontaktieren Sie für Fragen Ihren Händler.
Für Servicefragen wenden Sie sich bitte an Ihren Händler oder aber an Laserworld. Verwenden
Sie auschließlich Laserworld-Ersatzteile. Änderungen vorbehalten. Aufgrund der Datenmenge
kann keine Gewähr für die Richtigkeit der Angaben gegeben werden.
Laserworld (Switzerland) AG
Kreuzlingerstrasse 5
CH-8574 Lengwil-Oberhofen
Schweiz
Sitz der Gesellschaft: Lengwil-Oberhofen / CH
Firmennummer: CH-440.3.020.548-6
Verwaltungsrat: Martin Werner
MWSt. Nummer Schweiz: 683 180
UID: CHE-113.954.889
UST-IdNr: DE258030001
WEEE-Reg.-Nr.: DE 90759352
www.laserworld.com
info@laserworld.com
representative according to EMVG:
Cleantech Europe GmbH
Managing Director: Thomas Schulze
Fürkhofstr. 5
81927 München / GERMANY
page 17 / 18
Manual: Ecoline Series EL-200RGB
Technical data / Technische Daten / caractéristiques techniques
Laser sources:
Laserquellen:
Sources laser:
Laser class:
Laserklasse:
Classe laser
Scanner:
Scan angle:
Strahlauslenkung:
Angle de scan max.
Operation modes:
Betriebsmodi:
Mode de fonctionnement:
Beam: ca. 3mm / 2mrad
Power supply:
Stromversorgung:
Alimentation:
Power consumption:
Stromaufnahme:
Consommation:
Operating temperature:
Betriebstemperatur:
température d‘opération:
Dimensions:
Abmessungen:
Weight:
Gewicht:
Poids:
DPSS (green), Diode (red and blue)
DPSS (grün), Diode (Rot und Blau)
DPSS (vert), diode (rouge, bleu)
3b
high-speed stepper motors, 2-5kpps,
Highspeed Schrittmotoren, 2-5kpps
moteurs pas à pas haute performance, 2-5kpps
+/-30° max
auto, music, DMX
Auto, Musik, DMX
automatique, musique, DMX
85V - 250V AC
40W
+10° to +35°C
175 x 395 x 85 mm (L x W x H)/(B x T x H)/(H x L x P)
3.9 kg
Power specications (at laser module) /
Laserleistung (am Modul) / Puissance
min. - max.
Red / Rot /
Rouge (650nm)
EL-200RGB 145-200mW >60mW >25mW >60mW
page 18 / 18
Green / Grün /
Vert (532nm)
Blue / Blau /
Bleu (445nm)
Loading...
