Laserliner X2-Laser User guide [ml]

Laser 515 nm

1H360° 2V 1P

X2-Laser

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie

die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe der Lasereinrichtung mitzugeben.

Funktion / Verwendung

Grüner Kreuzlinien-Laser mit horizontalem Laserkreis und zwei vertikalen Linien – Exaktes horizontales und vertikales Ausrichten von Objekten – Zeitsparende automatische Ausrichtung – Einfaches Ausrichten von Neigungen – Optische Signale warnen, wenn sich das Gerät außerhalb

des Nivellierbereichs bendet

– Integrierter Handempfänger-Modus für Außenanwendungen

– Einfache horizontale und vertikale Befestigung an Trockenbauprolen

– Lange Betriebsdauer durch leistungsstarken Lithium-Ionen Akku

Allgemeine Sicherheitshinweise

– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck

innerhalb der Spezikationen ein.

– Die Messgeräte und das Zubehör sind kein Kinderspielzeug.

Vor Kindern unzugänglich aufbewahren.

– Umbauten oder Veränderungen am Gerät sind nicht gestattet,

dabei erlischt die Zulassung und die Sicherheitsspezikation.

– Setzen Sie das Gerät keiner mechanischen Belastung, enormen

Temperaturen, Feuchtigkeit oder starken Vibrationen aus.

– Das Gerät darf nicht mehr verwendet werden, wenn eine oder

mehrere Funktionen ausfallen oder die Batterieladung schwach ist.

Sicherheitshinweise

Umgang mit Lasern der Klasse 2

Laserstrahlung!

Nicht in den Strahl blicken.

Laser Klasse 2

< 1 mW · 515 / 650 nm

EN 60825-1:2014/AC:2017

X2-Laser

– Achtung: Nicht in den direkten oder reektierten Strahl blicken.

– Den Laserstrahl nicht auf Personen richten. – Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu

schließen und der Kopf sofort aus dem Strahl zu bewegen.

– Betrachten Sie den Laserstrahl oder die Reektionen niemals mit optischen

Geräten (Lupe, Mikroskop, Fernglas, ...).

– Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m).

– Gut reektierende, spiegelnde oder glänzende Flächen sind während des

Betriebes von Lasereinrichtungen abzudecken.

– In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch

Absperrungen und Stellwände begrenzen und den Laserbereich durch Warnbeschilderung kennzeichnen.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung – Das Messgerät hält die Vorschriften und Grenzwerte für die elektro-

magnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.

– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen,

an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern,

sind zu beachten. Die Möglichkeit einer gefährlichen Beeinussung oder

Störung von und durch elektronische Geräte ist gegeben.

Zum Transport immer alle Laser ausschalten und Pendel arretieren, Schiebeschalter (2) nach rechts schieben.

Besondere Produkteigenschaften

Automatische Ausrichtung des Gerätes durch ein magnetisch gedämpftes Pendelsystem. Das Gerät wird in Grundstellung gebracht und richtet sich selbständig aus.

Transport LOCK: Eine Pendelarretierung schützt das Gerät beim Transport.

Mit der GRX-READY-Technologie können Linienlaser auch bei ungünstigen Lichtverhältnissen verwendet werden. Die Laserlinien pulsieren dann mit einer hohen Frequenz und werden durch spezielle Laserempfänger auf große Entfernungen erkannt.

Grüne Lasertechnologie

Geräte mit der Technologie PowerGreen++ verfügen über extrem helle, grüne Laserdioden der höchsten Leistungsklasse, die eine optimale Sichtbarkeit der Laserlinien auf große Entfernungen, dunklen Oberflächen und bei hellem Umgebungslicht ermöglichen.

Ca. 6-mal heller als ein typischer, roter Laser mit 630 - 660 nm

Anzahl und Anordnung der Laser

H = horizontale Laser V = vertikale Laser P = Lotlaser S = Neigungsfunktion

a b

1H360°

2V 1P

Laseraustrittsfenster

Schiebeschalter

a AN b AUS / Neigungsmodus /

Transportsicherung

Akkufach (Unterseite)

1/4”/5/8“-Stativgewinde

(Unterseite) LED Handempfängermodus

Handempfängermodus

LED Betriebsanzeige /

Batterieladung Wahltaste Laserlinien

Laseraustrittsfenster Lotlaser

X2-Laser

Handhabung Lithium-Ionen Akku

– Das Netzgerät nur innerhalb geschlossener

Räume verwenden, weder Feuchtigkeit noch Regen aussetzen, da ansonsten die Gefahr

eines elektrischen Stromschlages besteht. – Vor Einsatz des Gerätes Akku voll aufladen. – Netzgerät mit dem Stromnetz und der

Anschlussbuchse des Akkupacks verbinden. Bitte

nur das beiliegende Netzgerät benutzen. Wenn

ein falsches Netzgerät verwendet wird, erlischt

die Garantie. – Während der Akku geladen wird, leuchtet die LED des Akkupacks rot. Der

Ladevorgang ist abgeschlossen, wenn die LED grün leuchtet. – Bei schwacher Ladung des Akkus blinkt die Betriebsanzeige (7), bis sich das

Gerät zur Schonung des Akkus abschaltet.

Der Akku darf nur mit dem beiliegenden Ladegerät aufgeladen und ausschließlich mit diesem Lasergerät verwendet werden.

Ansonsten besteht Verletzungs- und Brandgefahr.

Darauf achten, dass sich keine leitenden Gegenstände in der Nähe der Akkukontakte befinden. Ein Kurzschluss dieser Kontakte kann

zu Verbrennungen und Feuer führen.

Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.

Stromversorgung

Lithium-Ionen Akku einlegen

Das Akkufach öffnen und LithiumIonen Akku gemäß der Abbildung (Kontakte voraus) einlegen.

Horizontal und vertikal Nivellieren

Die Transportsicherung lösen, Schiebeschalter (2) nach links schieben. Die horizontale Laserlinie erscheint. Mit der Wahltaste können die Laserlinien einzeln geschaltet werden.

LASER LASER LASER LASER

Zum horizontalen und vertikalen Nivellieren muss die Transportsicherung gelöst sein. Sobald sich das Gerät außerhalb des automatischen Nivellierbereichs von 3° befindet, blinken die Laserlinien. Positionieren Sie

das Gerät so, das es sich innerhalb des Nivellierbereichs befindet.

Neigungsmodus

Die Transportsicherung nicht lösen, Schiebeschalter (2) nach rechts schieben. Die Laser mit der Wahltaste (8) auswählen. Jetzt können schiefe Ebenen bzw. Neigungen angelegt werden. In diesem Modus richten sich die Laserlinien nicht mehr automatisch aus. Dies wird durch ein Blinken der Laserlinien signalisiert.

LASER LASER LASER LASER LASER

X2-Laser

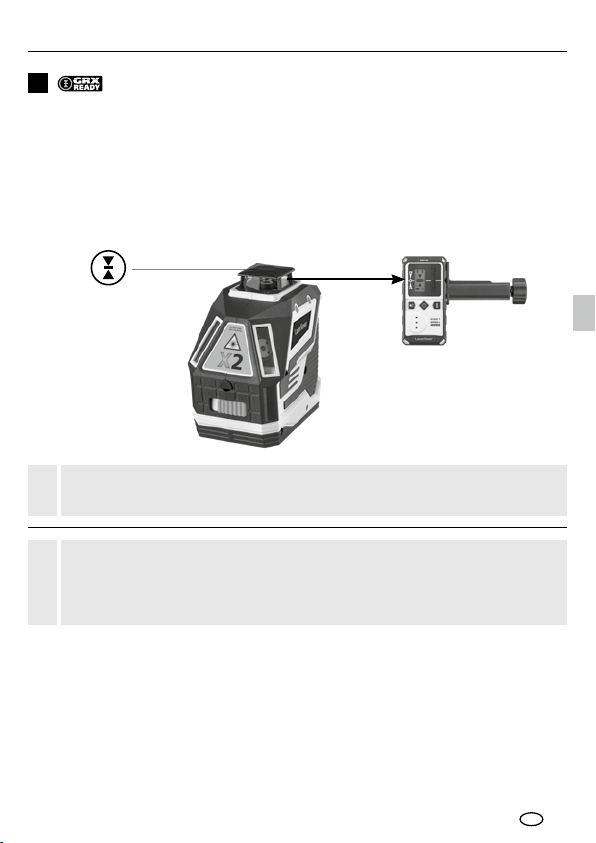

Handempfängermodus Optional: Arbeiten mit dem Laserempfänger GRX

Verwenden Sie zum Nivellieren auf große Entfernungen oder bei nicht mehr sichtbaren Laserlinien einen Laserempfänger GRX (optional). Zum Arbeiten mit dem Laserempfänger den Linienlaser durch Drücken der Taste 6 (Handempfängermodus ein / aus) in den Hand empfänger modus schalten. Jetzt pulsieren die Laserlinien mit einer hohen Frequenz und die Laserlinien werden dunkler. Der Laserempfänger erkennt durch dieses Pulsieren die Laserlinien.

1 Sek.

Beachten Sie die Bedienungsanleitung des Laserempfängers für Linienlaser.

Aufgrund der speziellen Optik zur Erzeugung einer durchgehenden 360° Laserlinie kann es zu Helligkeitsunterschieden in verschiedenen Bereichen der Linie kommen, die technisch bedingt sind. Dies kann

zu unterschiedlichen Reichweiten im Handempfängermodus führen.

Kalibrierungsüberprüfung vorbereiten

Sie können die Kalibrierung des Lasers kontrollieren. Stellen Sie das Gerät in die Mitte zwischen 2 Wänden auf, die mind. 5 m voneinander entfernt sind. Schalten Sie das Gerät ein (Laserkreuz an). Zur optimalen Überprüfung bitte ein Stativ verwenden.

1. Markieren Sie Punkt A1 auf der Wand.

2. Drehen Sie das Gerät um 180° u. markieren Sie Punkt A2.

Zwischen A1 u. A2 haben Sie jetzt eine horizontale Referenz.

Kalibrierung überprüfen

3. Stellen Sie das Gerät so nah wie möglich an die Wand auf Höhe

des markierten Punktes A1.

4. Drehen Sie das Gerät um 180° und markieren Sie den Punkt A3.

Die Differenz zwischen A2 u. A3 ist die Toleranz.

0,2 mm / m = OK

Wenn A2 und A3 mehr als 0,2 mm / m auseinander liegen, ist eine Justierung erforderlich. Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von

UMAREX-LASERLINER.

X2-Laser

Überprüfung der vertikalen Linie

Gerät ca. 5 m vor einer Wand aufstellen. An der Wand ein Lot mit einer 2,5 m langen Schnur befestigen, das Lot sollte dabei frei pendeln. Gerät einschalten und den vertikalen Laser auf die Lotschnur richten. Die Genauigkeit liegt innerhalb der Toleranz, wenn die Abweichung zwischen Laserlinie und Lotschnur nicht größer als ± 1 mm beträgt.

Überpüfung der horizontalen Linie

Gerät ca. 5 m vor einer Wand aufstellen und Laserkreuz einschalten. Punkt B an der Wand markieren. Laserkreuz ca. 2,5 m nach rechts schwenken und Punkt C markieren. Überprüfen Sie, ob die waagerechte Linie von Punkt C ± 1 mm auf der gleichen Höhe mit dem Punkt B liegt. Vorgang durch Schwenken nach links wiederholen.

Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch, nach Transporten und langer Lagerung.

< 1 mm = OK

Kalibrierung

Das Messgerät muss regelmäßig kalibriert werden, um die Genauigkeit der Messergebnisse zu gewährleisten. Wir empfehlen ein Kalibrierungsintervall von einem Jahr.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie das Akkupack vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

2,5 m

Technische Daten (Technische Änderungen vorbehalten. 21W23)

Selbstnivellierbereich

± 3°

Genauigkeit

± 0,2 mm / m

Nivellierung

automatisch

Sichtbarkeit (typisch)*

60 m

Arbeitsbereich mit Handempfänger

(von technisch bedingtem

Helligkeitsunterschied abhängig)

Laserwellenlänge

515 nm

Laserwellenlänge Lotlaser

650 nm

Schutzart

IP 54

Betriebsdauer

ca. 6 Std.

Ladezeit

ca. 6 Std.

(Normalnull)

Luftfeuchtigkeit max. 80% rH

Abmessungen (B x H x T)

126 x 130 x 81 mm

Gewicht

642 g (inkl. Akkupack)

60 m

Laserklasse 2 / < 1 mW (EN 60825-1:2014/AC:2017)

Stromversorgung

Li-Ion Akkupack 3,7V / 5,2Ah; Netzteil 5V/DC / 2000mAh

0°C ... 50°C, Luftfeuchtigkeit

Arbeitsbedingungen

Lagerbedingungen

max. 80% rH, nicht kondensierend, Arbeitshöhe max. 4000 m über NN

-10°C ... 70°C,

* bei max. 300 Lux

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und ElektronikAltgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

http://laserliner.com/info/?an=AJQ

X2-Laser

Completely read through the operating instructions, the „Warranty and Additional Information“ booklet as well as the latest information under the internet link at the end of these instructions. Follow the instructions

they contain. This document must be kept in a safe place and if the laser device is passed on, this document must be passed on with it.

Function / Application

Green cross-line laser with horizontal laser circle and two vertical lines – Exact horizontal and vertical alignment of objects – Time-saving automatic alignment – Easy alignment of slopes – Visual signals indicate when the device is outside its self-levelling range – Integrated hand-held receiver mode for outdoor applications

– Simple horizontal and vertical mounting on drywall construction proles

– Long battery operating time thanks to powerful lithium-ion rechargeable battery

General safety instructions

– The device must only be used in accordance with its intendedpurpose

and within the scope of the specications.

– The measuring tools and accessories are not toys. Keep out of reach

of children.

– Modications or changes to the device are not permitted, this will

otherwise invalidate the approval and safety specications.

– Do not expose the device to mechanical stress, extreme temperatures,

moisture or signicant vibration.

– The device must no longer be used if one or more of its functions fail

or the battery charge is weak.

Safety instructions

Using class 2 lasers

Laser radiation!

Do not stare into the beam!

Class 2 laser

< 1 mW · 515 / 650 nm

EN 60825-1:2014/AC:2017

– Attention: Do not look into the direct or reected beam.

– Do not point the laser beam towards persons. – If a person‘s eyes are exposed to class 2 laser radiation, they should shut

their eyes and immediately move away from the beam. – Under no circumstances should optical instruments (magnifying glass,

microscope, binoculars) be used to look at the laser beam or reections.

– Do not use the laser at eye level (1.40 ... 1.90 m) – Reective, specular or shiny surfaces must be covered whilst laser devices

are in operation. – In public areas shield off the laser beam with barriers and partitions

wherever possible and identify the laser area with warning signs.

Safety instructions

Dealing with electromagnetic radiation – The measuring device complies with electromagnetic compatibility

regulations and limits in accordance with the EMC Directive 2014/30/EU. – Local operating restrictions – for example, in hospitals, aircraft, petrol

stations or in the vicinity of people with pacemakers – may apply. Electronic

devices can potentially cause hazards or interference or be subject to hazards

or interference.

When transporting, always switch off all lasers, secure pendulum and push the slide switch (2) to the right.

Special product features

Automatic alignment of the device with a magnetically dampened pendulum system. The device is brought into initial position and aligns itself autonomously.

Transport LOCK: The device is protected with a pendelum lock during transport.

GRX-READY technology enables line lasers to be used even in unfavourable light conditions.The laser lines pulsate at a high frequency and this can be picked up by special laser receiversover long distances.

Green laser technology

Devices with PowerGreen++ technology have extremely bright green laser diodes of the highest performance class that allow very good visibility of laser lines at great distances, on dark surfaces and in bright ambient lighting conditions.

Approx. 6 times brighter than a typical red laser with 630 - 660 nm

Number and direction of the lasers

H = horizontal laser V = vertical laser P = plumb laser S = slope function

a b

1H360°

2V 1P S

Laser emitting window

Slide switch

a ON b OFF / Slope mode /

Transport lock

Rechargeable battery

compartment (bottom) 1/4”/5/8“-tripod threads

(bottom) LED hand receiver mode

Hand receiver mode

LED status indicator /

Battery charge Laser line selection button

Laser emitting window,

reference beam

X2-Laser

Use of lithium-ion rechargeable battery

– The power supply unit is to be used in enclosed

spaces only; do not expose to moisture or rain as

this may result in the risk of electric shock. – Charge the device‘s battery completely

prior to use. – Connect the power supply unit to the mains and

connecting socket on the battery pack. Only use

the power supply unit provided. Using a different

power supply unit will invalidate the warranty. – The LED on the battery pack lights up red

while the battery is charging. When the LED

changes to green, charging is complete. – The status indicator (7) flashes if the battery charge is low, until the device

shuts down to protect the battery.

The battery may only be charged with the battery charger provided and used only in this laser device. Any other use may cause injury

or fire.

Make sure there are no conductive objects in the vicinity of the battery contacts. Short-circuiting of these contacts can cause burn

injuries or fire.

Do not open the rechargeable battery. This could cause short-circuits.

Power supply

To insert the lithium-ion rechargeable battery

Open the battery compartment and insert lithium-ion battery as illustrated (contacts first).

X2-Laser

Horizontal and vertical levelling

Release the transport restraint, push the slide switch (2) to the left. The horizontal laser line appears. The laser lines can be switched individually with the selection button.

LASER LASER LASER LASER

The transport restraint must be released for horizontal and vertical levelling. The laser lines flash when the device is outside the automatic levelling range of 3°. Position the device such that it is within the

levelling range.

Slope mode

Do not release the transport restraint, push the slide switch (2) to the right. Select the laser using the selector button (8). Sloping planes and tilts can now be measured. In this mode, the laser lines no longer align automatically. This is signalised by the laser lines flashing.

LASER LASER LASER LASER LASER

Hand receiver mode Optional: Working with the laser receiver GRX

Use an GRX laser receiver (optional) to carry out levelling at great distances or when the laser lines are no longer visible. To work with a laser receiver, switch the line laser to hand-held receiver mode by keeping button 6 (hand-held receiver mode on / off) pressed. The laser lines will now pulsate with high frequency, making the laser lines darker. The laser receiver can detect these pulsating laser lines.

1 Sek.

Observe the laser receiver‘s operating instructions for line lasers.

Due to the special optics required to generate a continuous 360° laser line, the underlying technology may cause differences in brightness in different areas of the line. This may lead to different ranges in hand

receiver mode.

X2-Laser

Preparing the calibration check

It is possible for you to check the calibration of the laser. To do this, position the device midway between 2 walls, which must be at least 5 metres apart. Switch the device on (Laser cross ON). The best calibration results are achieved if the device is mounted on a tripod.

1. Mark point A1 on the wall.

2. Turn the device through 180° and mark point A2.

You now have a horizontal reference between points A1 and A2.

Performing the calibration check

3. Position the device as near as possible to the wall

at the height of point A1.

4. Turn the device through 180° and mark point A3.

The difference between points A2 and A3 is the tolerance.

0,2 mm / m = OK

When A2 and A3 are more than 0.2 mm / m apart, an adjustment is necessary. Contact your authorised dealer or else the

UMAREX-LASERLINER Service Department.

Checking the vertical line

Position the device about 5 m from a wall. Fix a plumb bob with a line of 2.5 m length on the wall, making sure that the bob can swing freely. Switch on the device and align the vertical laser to the plumb line. The precision is within the specified tolerance if the deviation between the laser line and the plumb line is not greater than ± 1 mm.

Checking the horizontal line

Position the device about 5 m from a wall and switch on the cross laser. Mark point B on the wall. Turn the laser cross approx. 2.5 m to the right and mark point C. Check whether the horizontal line from point C is level with point B to within ± 1 mm. Repeat the process by turning the laser to the left.

Regularly check the calibration before use, after transport and after extended periods of storage.

< 1 mm = OK

2,5 m

Calibration

The meter needs to be calibrated on a regular basis to ensure it produces accurate measurement results. We recommend carrying out calibration once a year.

Information on maintenance and care

Clean all components with a damp cloth and do not use cleaning agents, scouring agents and solvents. Remove the battery pack before storing for longer periods. Store the device in a clean and dry place.

X2-Laser

Technical data (Subject to technical changes without notice. 21W23)

Self-levelling range

± 3°

Accuracy

± 0.2 mm / m

Levelling

auto

Visibility (typical)*

60 m

Working range with hand receiver

affects the difference in brightness)

Laser wavelength

515 nm

Plumb laser wavelength

650 nm

Degree of protection

IP 54

Operating time

approx. 6 hours

Charging time

approx. 6 hours

4000 m above sea level

max. humidity 80% rH

Dimensions (W x H x D)

126 x 130 x 81 mm

Weight

642 g (including battery pack)

(depends on how the technology

60 m

Laser class 2 / < 1 mW (EN60825-1:2014/AC:2017)

Power supply

Li-ion battery pack 3.7V / 5.2Ah; Power supply 5V/DC / 2000mAh

0°C ... 50°C, max. humidity 80% rH,

Operating conditions

Storage conditions

no condensation, max. working altitude

-10°C ... 70°C,

* at up to 300lux

EU directives and disposal

This device complies with all necessary standards for the free movement of goods within the EU.

This product is an electric device and must be collected separately for disposal according to the European Directive on waste electrical and electronic equipment.

Further safety and supplementary notices at:

http://laserliner.com/info/?an=AJQ

Lees de handleiding, de bijgevoegde brochure ‘Garantie- en aanvullende aanwijzingen’ evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg

de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u de laserinrichting doorgeeft.

Functie / Toepassing

Groene kruislijnlaser met horizontale lasercirkel en twee verticale lijnen – Exact horizontaal en verticaal uitlijnen van objecten – Tijdbesparende automatische uitlijning – Eenvoudige uitlijning van hellingen – Optische signalen waarschuwen wanneer het apparaat zich buiten het

nivelleerbereik bevindt – Geïntegreerde handontvangermodus voor buitentoepassingen

– Eenvoudige horizontale en verticale bevestiging op droogbouwproelen

– Lange bedrijfsduur dankzij krachtige lithium-ionaccu

Algemene veiligheidsaanwijzingen

– Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven speccaties.

– De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het

bereik van kinderen bewaren. – Ombouwwerkzaamheden of veranderingen aan het apparaat zijn niet

toegestaan, hierdoor komen de goedkeuring en de veiligheidsspecicatie

te vervallen. – Stel het apparaat niet bloot aan mechanische belasting, extreme

temperaturen, vocht of sterke trillingen. – Het apparaat mag niet meer worden gebruikt als een of meerdere functies

uitvallen of de batterijlading zwak is.

Veiligheidsinstructies

Omgang met lasers van klasse 2

Laserstraling!

Niet in de straal kijken!

Laser klasse 2

< 1 mW · 515 / 650 nm

EN 60825-1:2014/AC:2017

X2-Laser

– Opgelet: Kijk nooit in de directe of reecterende straal.

– Richt de laserstraal niet op personen. – Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust te

sluiten en uw hoofd zo snel mogelijk uit de straal te bewegen. – Bekijk de laserstraal of de reecties nooit met behulp van optische apparaten

(loep, microscoop, verrekijker, …). – Gebruik de laser niet op ooghoogte (1,40 ... 1,90 m).

– Goed reecterende, spiegelende of glanzende oppervlakken moeten tijdens

het gebruik van laserinrichtingen worden afgedekt. – In openbare verkeersbereiken moet de lichtbaan zo goed mogelijk door

afbakeningen en scheidingswanden beperkt en het laserbereik door middel

van waarschuwingsborden gekenmerkt worden.

Veiligheidsinstructies

Omgang met elektromagnetische straling – Het meettoestel voldoet aan de voorschriften en grenswaarden voor de

elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU. – Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen,

op pompstations of in de buurt van personen met een pacemaker, moeten

in acht worden genomen. Een gevaarlijk effect op of storing van en door

elektronische apparaten is mogelijk.

Schakel vóór het transport altijd alle lasers uit en zet de pendel vast, schuifschakelaar (2) naar rechts schuiven.

Speciale functies van het product

Automatische uitlijning van het apparaat door middel van een magnetisch gedempt pendelsysteem. Het apparaat wordt in de uitgangspositie gebracht en lijnt zelfstandig uit.

Transport LOCK: Het apparaat wordt bij het transport beschermd d.m.v. een pendelvergrendeling.

Met de GRX-READY-technologie kunnen lijnlasers ook bij ongunstige lichtomstandigheden worden gebruikt. De laserlijnen pulseren dan met een hoge frequentie en worden door speciale laserontvangers op grote afstanden geregistreerd.

Groene lasertechnologie

Apparaten met de technologie PowerGreen++ beschikken over extreem felle, groene laserdioden van de hoogste rendementsklasse voor een optimale zichtbaarheid van de laserlijnen op grote afstanden, donkere oppervlakken en bij helder omgevingslicht.

Ca. 6 keer helderder dan een typische, rode laser met 630 - 660 nm

Aantal en richting van de laser

H = horizontale laserlijn V = verticale laserlijn P = loodlaser S = inclinaties (Slope-funktion)

a b

1H360°

2V 1P

Laseruitlaat

Schuifschakelaar

a AAN b UIT / Neigingsmodus /

Transportbeveiliging

Laseruitlaat (onderzijde)

1/4”/5/8“-schroefdraad

(onderzijde) LED handontvangermodus

Handontvangermodus

LED bedrijfsindicator /

Batterijlading Keuzetoets laserlijnen

8 9

Laseruitlaat referentiestraal

X2-Laser

Gebruik van de lithium-ionen-accu

– Gebruik de netadapter alleen in gesloten ruimtes

en stel het niet bloot aan vocht of regen, omdat

dit kan leiden tot een elektrische tot atmosferische

druk. – Laad de accu vóór het gebruik van het apparaat

compleet op. – Verbind de netadapter met het stroomnet en de

aansluitbus op het accupack. Gebruik alléén de

bijgevoegde netadapter. Wanneer een verkeerde

netadapter wordt gebruikt, komt de garantie

te vervallen. – Tijdens het laadproces brandt de led van het accupack rood. Het laadproces

is afgesloten wanneer de LED groen brandt. – Bij een lage spanning van de accu knippert het indicatielampje (7), totdat

het apparaat uitschakelt om de accu te sparen.

De accu mag alleen worden opgeladen met het bijgeleverde laadtoestel en mag uitsluitend met dit laserapparaat worden gebruikt. In het andere

geval bestaat gevaar voor letsel en brand.

Let op dat zich in de buurt van de accucontacten geen geleidende voorwerpen bevinden. Een kortsluiting van deze contacten kan leiden

tot brand en verbrandingen.

Open de accu nooit. Er bestaat gevaar voor kortsluiting.

Stroomverzorging

Lithium-ion-accu plaatsen

Open het accuvak en plaats de lithium-ionen-accu zoals afgebeeld (contacten vooruit).

Horizontaal en verticaal nivelleren

Ontgrendel de transportbeveiliging en schuif de schuifschakelaar (2) naar links. De horizontale laserlijn verschijnt. Met behulp van de keuzetoets kunnen de laserlijnen afzonderlijk worden geschakeld.

LASER LASER LASER LASER

Voor de horizontale en verticale nivellering moet de transportbeveiliging gedeactiveerd zijn. Zodra het apparaat zich buiten het automatische nivelleerbereik van 3° bevindt, knipperen de laserlijnen. Positioneer het

apparaat zodanig dat het zich binnen het nivelleerbereik bevindt.

Neigingsmodus

Laat de transportbeveiliging niet los, schuif de schuifschakelaar (2) naar rechts. Selecteer de laser met de keuzetoets (8). Nu kunnen schuine vlakken en neigingen worden aangelegd. In deze modus worden de laserlijnen niet meer automatisch uitgelijnd. Dit wordt gesignaleerd door de knipperende laserlijnen.

LASER LASER LASER LASER LASER

X2-Laser

Handontvangermodus Optioneel: Werken met de laserontvanger GRX

Gebruik een laserontvanger GRX (optioneel) voor het nivelleren op grote afstanden of in geval van niet meer zichtbare laserlijnen. Schakel de lijnlaser voor werkzaamheden met de laser-ontvanger in de handontvangermodus door op de toets 6 te drukken. Nu pulseren de laserlijnen met een hoge frequentie en de laserlijnen worden donkerder. De laserontvanger kan de laserlijnen dankzij het pulseren registreren.

1 Sek.

Neem de gebruiksaanwijzing van de laserontvanger voor lijnlasers in acht.

Op grond van de speciale optiek voor de generering van een ononderbroken 360° laserlijn kunnen om technische redenen helderheidsverschillen optreden in de verschillenden bereiken van de lijn. Dit kan leiden tot

verschillende reikwijdten in de handontvangermodus.

Kalibratiecontrole voorbereiden

U kunt de kalibratie van de laser controleren. Plaats het toestel in het midden tussen twee muren die minstens 5 meter van elkaar verwijderd zijn (laserkruis aan). Voor een optimale controle een statief gebruiken.

1. Markeer punt A1 op de wand.

2. Draai het toestel 180° om en markeer het punt A2.

Tussen A1 en A2 hebt u nu een horizontale referentie.

Kalibratie controleren

3. Plaats het toestel zo dicht mogelijk tegen de wand ter hoogte van punt A1.

4. Draai het toestel vervolgens 180° en markeer punt A3. Het verschil tussen

A2 en A3 moet binnen de tolerantie van de nauwkeurigheid liggen.

0,2 mm / m = OK

Wanneer het verschil tussen punt A2 en A3 groter is dan de aangegeven tolerantie, nl. 0,2 mm / m, is een kalibratie nodig. Neem hiervoor contact op met uw vakhandelaar of met de

serviceafdeling van UMAREX-LASERLINER.

X2-Laser

Controleren van de verticale lijn

Apparaat op ca. 5 meter van de wand opstellen, aan de wand een lood met ongeveer 2 meter draad bevestigen, de draad moet vrij kunnen pendelen, apparaat instellen in de verticale positie en wanneer u de draad nadert, mag het verschil niet meer zijn dan ± 1 mm. In dat geval blijft u binnen de gestelde tolerantie.

Controleren van de horizontale lijn

Apparaat op ca. 5 meter van de wand opstellen, en het laserkruis instellen, punt B aan de wand markeren, laserkruis ca. 2,5 meter naar rechts draaien en punt C markeren. Controleer nu of de waterpaslijn van punt C op gelijke hoogte ligt met punt B - met een tolerantie van max. ± 1 mm. Dezelfde controle kunt u tevens naar links uitvoeren.

Controleer regelmatig de kalibratie voordat u de laser gebruikt, ook na transport en wanneer de laser langere tijd is opgeborgen geweest.

< 1 mm = OK

Kalibratie

Het meettoestel moet regelmatig gekalibreerd worden om de nauwkeurigheid van de meetresultaten te waarborgen. Wij adviseren, het apparaat een keer per jaar te kalibreren.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder het accupak voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

2,5 m

Technische gegevens (Technische veranderingen voorbehouden. 21W23)

Zelfnivelleerbereik

± 3°

Nauwkeurigheid

± 0,2 mm / m

Nivellierung

automatisch

Zichtbaarheid (karakteristiek)*

60 m

Werkbereik met handontvanger

(afhankelijk van de helderheids-

verschillen om technische redenen)

Lasergolengte

515 nm

Lasergolflengte loodlaser

650 nm

Beschermingsklasse

IP 54

Gebruiksduur

ca. 6 uur

Laadtijd

ca. 6 uur

Amsterdams Peil)

luchtvochtigheid max. 80% rH

Afmetingen (B x H x D)

126 x 130 x 81 mm

Gewicht

642 g (incl. accupak)

60 m

Laserklasse 2 / < 1 mW (EN60825-1:2014/AC:2017)

Stroomvoorziejning

Li-ion accu 3,7V / 5,2Ah; Netadapter 5V/DC / 2000mAh

0°C ... 50°C, luchtvochtigheid

Werkomstandigheden

Opslagvoorwaarden

max. 80% rH, niet-condenserend, werkhoogte max. 4000 m boven NAP (Nieuw

-10°C ... 70°C,

* bij max. 300 lux

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder:

http://laserliner.com/info/?an=AJQ

X2-Laser

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette

dokument skal opbevares og følge med laserenheden, hvis denne overdrages til en ny bruger.

Funktion / Anvendelsesformål

Grøn krydslinjelaser med horisontal lasercirkel og to vertikale linjer – Nøjagtig horisontal og vertikal indjustering af objekter – Tidsbesparende automatisk justering – Nem indstilling af hældninger – Optiske signaler udsender advarselssignaler, når apparatet er uden for

nivelleringsområdet – Integreret håndmodtagermodus til udendørs opgaver

– Enkel horisontal og vertikal montering på mørtelfrie elementbyggeriproler

– Lang driftstid med kraftigt litiumion-batteri

Almindelige sikkerhedshenvisninger

– Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de

givne specikationer.

– Måleapparaterne og tilbehøret er ikke legetøj. Skal opbevares utilgængeligt

for børn. – Ombygning eller ændring af apparatet er ikke tilladt og vil medføre,

at godkendelsen og sikkerhedsspecikationerne bortfalder.

– Undgå at udsætte apparatet for mekaniske belastninger, meget høje

temperaturer, fugt eller kraftige vibrationer.

– Apparatet må ikke anvendes længere, hvis en eller ere funktioner svigter,

eller hvis batteriladningen er svag.

Sikkerhedshenvisninger

Omgang med lasere i klasse 2

Laserstråling!

Se ikke ind i strålen!

Laser klasse 2

< 1 mW · 515 / 650 nm

EN 60825-1:2014/AC:2017

– Pas på: Undgå at se ind i en direkte eller reekterende stråle.

– Undgå at rette laserstrålen mod personer. – Hvis laserstråling i klasse 2 rammer en person i øjnene, skal vedkommende

bevidst lukke øjnene og straks fjerne hovedet fra strålen. – Laserstrålen eller dens reeksioner må aldrig betragtes gennem optisk

udstyr (lup, mikroskop, kikkert, ...). – Undlad at anvende laseren i øjenhøjde (1,40 ... 1,90 m). – Godt reekterende, spejlende eller skinnende overader skal tildækkes,

så længe der bruges laserudstyr. – I områder med offentlig færdsel skal strålebanen så vidt muligt begrænses

af afspærringer og skillevægge, og laserområdet skal afmærkes med

advarselsskilte.

Sikkerhedshenvisninger

Omgang med elektromagnetisk stråling – Måleapparatet overholder forskrifterne og grænseværdierne for

elektromagnetisk kompatibilitet iht. EMC-direktiv 2014/30/EU. – Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i y eller i nærheden

af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning

eller fejl i eller pga. elektronisk udstyr er til stede.

Under transport skal man altid slukke alle lasere, fastlåse penduler og stille skydekontakten (2) helt til højre.

Særlige produktegenskaber

Automatisk indjustering af apparatet via et magnetisk dæmpet pendulsystem. Apparatet nulstilles og indstiller sig automatisk.

Transport LOCK (LÅS): Under transport beskyttes apparatet af en pendullås.

Med GRX-READY-teknologien kan linielasere anvendes selv under ugunstige lysforhold. Laserlinjerne pulserer da med høj frekvens og kan derved findes med sensor.

Grøn laserteknologi

Apparater med teknologien PowerGreen++ har ekstremt lyse, grønne laserdioder i højeste effektklasse, som giver et optimalt linjebillede på store afstande, mørke overflader samt i kraftigt omgivelseslys.

Ca. 6 gange lysere end en typisk, rød laser med 630 - 660 nm

Antal og placering af lasere

H = horisontal laserlinje V = vertikal laserlinje P = lodlaser S = hældningsfunktion

a b

X2-Laser

1H360°

2V 1P S

Laserudgangsvindue

Skydekontakt

a TIL b FRA / Hældningsmodus /

Transportsikring

Batterirum (underside)

1/4”/5/8“-

(underside)

LED håndmodtagermodus

Håndmodtagermodus

LED strømindikator / Batteriladning

Tast til valg af laserlinje Laserudgangsvindue

referencestråle

gevindbøsning

Håndtering af genopladeligt lithium-ion-batteri

– Netapparatet må kun bruges i lukkede rum;

må ikke udsættes for fugt eller regn, da der ellers

er risiko for elektrisk stød. – Inden apparatet tages i brug, skal

batterierne lades helt op. – Forbind netapparatet med el-nettet og akku-

pakkens tilslutningsbøsning. Man må kun benytte

det vedlagte netapparat. Hvis der benyttes et

forkert netapparat, bortfalder garantien. – Mens batteriet oplades, lyser batteripakkens

LED rødt. Ladeprocessen er afsluttet når LED‘en

lyser grønt. – Når batteriladningen er svag, blinker driftsindikatoren (7),

til apparatet frakobles for at skåne batteriet.

Det genopladelige batteri må kun oplades med den medfølgende oplader og må kun bruges i forbindelse med dette laserapparat.

Ellers er der fare for personskade og brand.

Sørg for, at der ikke er ledende genstande i nærheden af batterikontakterne. Kortslutning af disse kontakter kan medføre

forbrænding og brand.

Undlad at åbne det genopladelige batteri. Fare for kortslutning.

Strømforsyning

Isætning af lithium-ionbatteriet

Åbn batterirummet, og isæt lithium-ion-batteriet som vist på figuren (kontakter på forhånd).

X2-Laser

Horisontal og vertikal nivellering

Løsn transportsikringen, og skub skydekontakten (2) til venstre. Den horisontale laserlinje viser sig. Med valgtasten kan man aktivere laserlinjerne enkeltvis.

LASER LASER LASER LASER

Til horisontal og vertikal nivellering skal transportsikringen være løsnet. Så snart apparatet er uden for det automatiske nivelleringsområde

på 3°, blinker laserlinjerne. Apparatet skal positioneres således, at det er inden for nivelleringsområdet.

Hældningsfunktion

Undlad at løsne transportsikringen, skub skydekontakten (2) til højre. Vælg laserne via valgtasten (8). Nu kan der anlægges skæve niveauer eller hældninger. I denne modus indjusterer laserlinjerne sig ikke længere automatisk. Dette indikeres ved, at laserlinjerne blinker.

LASER LASER LASER LASER LASER

Håndmodtagermodus Ekstraudstyr: Arbejdet med lasermodtageren GRX

Brug af laser modtager GRX (ekstraudstyr) til at udføre nivellering over store afstande, eller når laserlinjer ikke længere er synlige. For at arbejde med lasermodtageren skal man sætte linjelaseren i håndmodtagermodus ved at trykke på tasten 6 (håndmodtagermodus tændt / slukket). Laseren linjer vil nu pulsere med høj frekvens, hvilket gør laserlinjer mørkere. Laseren modtager kan opfange disse pulserende laser linjer.

1 Sek.

Overhold lasermodtager betjeningsvejledningen for linje lasere.

Pga. den specielle optik til generering af en gennemgående 360° laserlinje kan der af tekniske årsager forekomme varierende lysstyrke i forskellige områder af linjen. Dette kan medføre forskellige

rækkevidder i håndmodtagermodus.

X2-Laser

Forberedelse til kontrol af retvisning

Skal laserens retvisning kontrolleres - hvilket bør gøres med jævne mellemrum

- opstilles laseren midt mellem 2 vægge med en indbyrdes afstand på mindst 5 meter og tændes. Slå transport sikringen fra og tænd for instrumentet

(laser-krydset aktiveres). Brug hertil et stativ.

1. Markér laserplanet A1 på væggen.

2. Drej laseren nøjagtig 180° og marker laserplanet A2 på den

modstående væg. Da laseren er placeret nøjagtig midt mellem de 2 vægge, vil markeringerne A1 og A2 være nøjagtig vandret overfor hinanden.

Kontrol af retvisning

3. Anbring apparatet så tæt til væggen som muligt i højde

med det markerede punkt A1.

4. Drej apparatet 180°, og markér punktet A3.

Forskellen mellem A2 og A3 er tolerancen.

0,2 mm / m = OK

Hvis A2 og A3 ligger mere end 0,2 mm / m fra hinanden, skal der foretages en justering. Indlevér laseren til forhandleren, som sørger for det videre fornødne, eller kontakt serviceafdelingen hos

UMAREX-LASERLINER.

Kontrol af lodret laserlinie

Laseren opstilles ca. 5 m fra en væg. På væggen ophænges et snorelod med 2,5 m snor, således at det hænger frit. Den lodrette laserstråle tændes, laseren sigtes ind, så den lodrette laserstråle flugter med snoren, og det kontrolleres, at linien ikke afviger mere end ± 1 mm fra snoren.

Kontrol af vandret laserlinie

Laseren opstilles ca. 5 m fra en væg, og det vandrette laserkryds tændes. Krydspunktet markeres på væggen, hvorefter laserkrydset drejes ca. 2,5 m til højre. Den vandrette streg må ikke afvige mere end ± 1 mm fra markeringen af krydspunktet. Proceduren gentages med laserkrydset drejet 2,5 m til venstre.

Kontrollér regelmæssigt – og altid før påbegyndelsen af en ny opgave laserens retvisning.

< 1 mm = OK

2,5 m

Kalibrering

Måleapparatet skal regelmæssigt kalibreres for at sikre, at måleresultaterne er nøjagtige. Vi anbefaler et kalibreringsinterval på et år.

Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og opløsningsmidler. Fjern batteripakken inden længere opbevaringsperioder. Apparatet skal opbevares på et rent og tørt sted.

X2-Laser

Tekniske data (Forbehold for tekniske ændringer. 21W23)

Selvnivelleringsområde

± 3°

Nøjagtighed

± 0,2 mm / m

Nivellering

automatisk

Sigtbarhed (typisk)*

60 m

Arbejdsområde med håndmodtager

lysstyrkeforskel)

Laserbølgelængde

515 nm

Laserbølgelængde lodlaserens

650 nm

Beskyttelsesmåde

IP 54

Drifttid

ca. 6 timer

Ladetid

ca. 6 timer

arbejdshøjde maks. 4000 m.o.h.

luftfugtighed maks. 80% rH

Mål (b x h x l)

126 x 130 x 81 mm

Vægt

642 g (inkl. batteripakke)

(afhængig af teknisk relateret

60 m

Laser klasse 2 / < 1 mW (EN60825-1:2014/AC:2017)

Strømforsyning

Li-ion-batteripakke 3,7V / 5,2Ah; Netdel 5V/DC / 2000 mAh

0°C ... 50°C, luftfugtighed

Arbejdsbetingelser

Opbevaringsbetingelser

maks. 80% rH, ikke-kondenserende,

-10°C ... 70°C,

* ved maks. 300 lux

EU-bestemmelser og bortskaffelse

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU.

Dette produkt er et elapparat og skal indsamles og bortskaffes separat i henhold til EF-direktivet for (brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips på: http://laserliner.com/info/?an=AJQ

Lisez entièrement le mode d‘emploi, le carnet ci-joint «Remarques supplémentaires et concernant la garantie» et les renseignements et

consignes présentés sur le lien Internet précisé à la fin de ces instructions.

Suivez les instructions mentionnées ici. Conservez ces informations et les donner à la personne à laquelle vous remettez le dispositif laser.

Fonction / Emploi prévu

Laser vert à lignes croisées avec cercle laser horizontal et deux lignes verticales – Alignement précis des objets à l’horizontale et à la verticale – Alignement automatique rapide – Alignement facile des inclinaisons – Les signaux optiques informent l’utilisateur de l’appareil lorsque ce dernier

se trouve au-delà de la plage d’auto-nivellement – Mode récepteur manuel intégré pour une utilisation à l’extérieur

– Fixation horizontale et verticale simple sur des prolés de construction à sec

– Fonctionnement longue durée grâce au puissant accumulateur lithium-ion

Consignes de sécurité générales

– Utiliser uniquement l‘instrument pour l‘emploi prévu dans le cadre

des spécications.

– Les appareils et les accessoires ne sont pas des jouets. Les ranger hors

de portée des enfants.

– Les transformations ou modications de l’appareil ne sont pas autorisées,

et annuleraient l’homologation et les spécications de sécurité.

– Ne pas soumettre l’appareil à une charge mécanique, ni à des températures

extrêmes ni à de l’humidité ou à des vibrations importantes. – Ne plus utiliser l‘instrument lorsqu‘une ou plusieurs fonction(s) ne

fonctionne(nt) plus ou lorsque le niveau de charge de la pile est bas.

Consignes de sécurité

Utilisation des lasers de classe 2

Rayonnement laser!

Ne pas regarder dans le

faisceau!

Appareil à laser de classe 2

< 1 mW · 515 / 650 nm

EN 60825-1:2014/AC:2017

X2-Laser

– Attention : Ne pas regarder le rayon direct ou rééchi.

– Ne pas diriger le rayon laser sur des personnes. – Si le rayonnement laser de la classe 2 touche les yeux, fermez délibérément

les yeux et tournez immédiatement la tête loin du rayon.

– Ne jamais regarder le faisceau laser ni les réexions à l’aide d’instruments

optiques (loupe, microscope, jumelles, etc.). – Ne pas utiliser le laser à hauteur des yeux (entre 1,40 et 1,90 m). – Couvrir les surfaces brillantes, spéculaires et bien rééchissantes pendant

le fonctionnement des dispositifs laser. – Lors de travaux sur la voie publique, limiter, dans la mesure du possible,

la trajectoire du faisceau en posant des barrages et des panneaux.

Identier également la zone laser en posant un panneau d’avertissement.

Consignes de sécurité

Comportement à adopter lors de rayonnements électromagnétiques – L’appareil de mesure respecte les prescriptions et les valeurs limites

de compatibilité électromagnétique conformément à la directive

CEM 2014/30/UE. – Il faut tenir compte des restrictions des activités par ex. dans les hôpitaux,

les avions, les stations-services ou à proximité de personnes portant un

stimulateur cardiaque. Les appareils électroniques peuvent être la source

ou faire l‘objet de risques ou de perturbations.

Pour le transport, éteindre systématiquement tous les lasers et bloquer

le balancier, faire glisser l’interrupteur à coulisse(2) vers la droite.

Caractéristiques du produit spécial

Orientation automatique de l‘instrument par un système pendulaire à ralentisseur magnétique. L‘instrument est mis en position initiale et s‘oriente de manière autonome.

Transport LOCK (Verrouillage pour le transport) : un système de blocage pendulaire protège l’appareil pendant le transport.

La technologie GRX-READY permet d‘utiliser les lasers à lignes même en cas de visibilité moins favorable. Les lignes laser sont soumises à des pulsations de haute fréquence et donc sont visibles sur de grandes distances grâce aux récepteurs laser spéciaux.

La technologie du laser vert

Les appareils équipés de la technologiePowerGreen++ sont

dotés de diodes laser vertes extrêmement lumineuses de la catégorie de performance la plus élevée permettant une visibilité optimale des lignes laser à grandes distances, sur des surfaces foncées et en cas de lumière ambiante claire.

6 fois plus clair qu’un laser rouge typique de 630 - 660 nm

Quantité et direction des lasers

H = ligne laser horizontale V = ligne laser verticale P = laser d’aplomb S = inclinaisons

a b

1H360°

2V 1P

Fenêtre de sortie

du rayon laser Interrupteur coulissant

a MARCHE b ARRÊT / Mode d‘inclinaison /

Sécurité de transport

Compartiment à accu (dos)

3 4

Filetage pour trépied de

1/4”/5/8“

(partie inférieure)

DEL mode récepteur manuel

Mode récepteur manuel

Diode DEL temoin d‘utilisation / Charge de la pile

Touche de sélection des lignes laser

Fenêtre de sortie du rayon de référence

X2-Laser

Utilisation de l’accu Li-ion

– N’utiliser l’adaptateur secteur que dans des pièces

fermées et ne l’exposer ni à l’humidité ni à la pluie

pour éviter tout risque de décharge électrique. – Avant utilisation, recharger complètement

l‘accu de l‘appareil. – Brancher l’adaptateur secteur sur le secteur et

sur la douille de raccordement du pack d’accus.

Utiliser uniquement l’adaptateur secteur joint à

l’appareil. Le droit à la garantie expire en cas

d’utilisation d’un l’adaptateur secteur non adapté. – La DEL du pack d’accus s’allume en rouge

pendant la recharge de l’accu. Le processus de charge est terminé lorsque la

DEL s‘allume en vert.

– La DEL d’affichage du fonctionnement(7) clignote lorsque la charge de l’accu

est faible jusqu’à ce que l’appareil s’éteigne pour économiser la batterie.

L’accu ne doit être chargé qu’à l’aide du chargeur fourni et être utilisé exclusivement avec ce dispositif laser pour éviter tout risque

de blessure et d’incendie.

Assurez-vous qu’aucun objet conducteur ne se trouve à proximité des contacts de l’accu. Un court-circuit de ces contacts peut entraîner

des brûlures et un incendie.

Pour éviter tout risque de court-circuit, n‘ouvrez pas l’accu.

Alimentation électrique

Introduire l‘accu lithium-ion

Ouvrir le compartiment à accu et introduire l’accu lithium-ion comme illustré ci-contre (contacts vers l’avant).

Nivellements horizontal et vertical

Dégager le blocage de transport, mettre l’interrupteur à coulisse(2) sur «ON»(MARCHE). La ligne laser horizontale apparaît. La touche de sélectionpermet d‘activer séparément les lignes laser.

LASER LASER LASER LASER

Il est nécessaire de dégager le blocage de transport pour procéder au nivellements horizontal et vertical. Les lignes laser clignotent dès que l’appareil est en dehors de la plage de nivellement automatique

de 3°. Positionner l‘instrument de manière à ce qu‘il soit dans la plage de nivellement.

Mode d‘inclinaison

Ne pas dégager le blocage de transport, faire glisser l’interrupteur à coulisse(2) vers la droite. Sélectionner le laser en appuyant sur la touche de sélection(8).

Il est maintenant possible de travailler sur des plans inclinés ou des inclinaisons. Dans ce mode, les lignes laser ne s‘alignent plus automatiquement. Cela est signalé par un clignotement des lignes laser.

LASER LASER LASER LASER LASER

X2-Laser

Mode récepteur manuel En option : Fonctionnement avec le récepteur de laser GRX

Utiliser un récepteur de laser GRX (en option) pour le nivellement sur de grandes distances ou en cas de lignes laser qui ne sont plus visibles. Mettre le laser à lignes en mode récepteur manuel en appuyant sur la touche 6 (mode récepteur manuel activé / désactivé) pour pouvoir travailler avec le récepteur laser. Les lignes laser sont soumises à des pulsations de haute fréquence et les lignes laser deviennent plus sombres. A partir de ces pulsations, le récepteur de laser reconnaît les lignes laser.

1 Sek.

Tenir compte du mode d‘emploi du récepteur laser pour le laser à lignes.

Un rapport de diversité de nature technique peut se produire dans différentes zones de la ligne en raison de l‘optique spéciale générant une ligne laser continu de 360°. Cela peut conduire à des portées

différentes dans le mode récepteur manuel.

Préliminaires au contrôle du calibrage

Vous pouvez contrôler le calibrage du laser. Posez l‘appareil au centre entre deux murs écartés l‘un de l‘autre d‘au moins 5 m. Éteindre l’instrument en dégageant le blocage du transport (croix laser allumée). Utilisez un trépied pour un contrôle optimal.

1. Marquez un point A1 sur le mur.

2. Tournez l‘appareil de 180° et marquez un point A2. Vous disposez

donc entre les points A1 et A2 d‘une ligne de référence horizontale.

Contrôler le calibrage

3. Rapprochez l‘appareil aussi près que possible du mur à

hauteur du repère A1.

4. Tournez l‘appareil de 180° et repérez un point A3.

La différence entre les points A2 et A3 est la tolérance.

0,2 mm / m = OK

Quand A2 et A3 sont distants de plus de 0,2 mm / m l‘un de l‘autre, un réglage de l‘appareil est nécessaire. Prenez contact avec votre

revendeur ou appelez le service après-vente de UMAREX-LASERLINER.

X2-Laser

Vérification de la ligne verticale

Placez l‘appareil à env. 5 m d‘un mur. Fixez sur le mur un fil d‘aplomb avec une corde de 2,5 m de longueur. Le fil d‘aplomb doit alors pendre librement. Allumez l‘appareil et aligner le laser vertical sur le fil d‘aplomb. La tolérance de précision est respectée lorsque l‘écart différence entre la ligne laser et le fil d‘aplomb ne dépasse pas ± 1 mm.

Vérification de la ligne horizontale

Installez l‘appareil à env. 5 m d‘un mur et allumez le laser croisé. Marquez le point B sur le mur. Faites pivoter le laser croisé d‘env. 2,5 m. vers la droite et marquer le point C. Vérifiez si la ligne horizontale du point C se trouve à ± 1 mm à la même hauteur que le point B. Répétez l’opération en faisant pivoter vers la gauche.

Vérifier régulièrement le calibrage avant utilisation, à la suite d’un transport ou d’une longue période de stockage.

< 1 mm = OK

Calibrage

Il est nécessaire de calibrer régulièrement l‘instrument de mesure afin de garantir la précision des résultats de la mesure. Nous recommandons de procéder une fois par an à un calibrage.

Remarques concernant la maintenance et l‘entretien

Nettoyer tous les composants avec un chiffon légèrement humide et éviter d‘utiliser des produits de nettoyage, des produits à récurer ou des solvants. Retirer le pack d’accus avant tout stockage prolongé de l‘appareil. Stocker l‘appareil à un endroit sec et propre.

2,5 m

Données techniques (Sous réserve de modifications techniques. 21W23)

Plage de mise à niveau automatique

± 3°

Précision

± 0,2 mm / m

Nivellement automatique

Visibilité (typique)*

60 m

technique)

Longueur d’onde du laser

515 nm

Longueur d’onde du laser d’aplomb

(EN60825-1:2014/AC:2017)

Tipo de protección

IP 54

5 V/DC / 2000 mAh

Durée de fonctionnement

env. 6 h

Temps de charge

env. 6 h

relative de l’air max. 80% rH

Dimensions (l x h x p)

126 x 130 x 81 mm

Zone de travail avec le récepteur manuel (dépend du rapport de diversité de nature

Classe de laser

Alimentation électrique

Conditions de travail

Conditions de stockage

Poids 642 g (pack d‘accu compris)

60 m

650 nm 2 / < 1 mW

Pack d‘accus Li-ions 3,7 V / 5,2 Ah ; bloc d’alimentation électrique

0°C ... 50°C, humidité relative de l’air max. 80% rH, non condensante, altitude de travail

max. de 4000m au-dessus du niveau

moyen de la mer

-10°C ... 70°C, humidité

* à max. 300lx

Réglementation UE et élimination des déchets

L‘appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l‘Union européenne.

Ce produit est un appareil électrique et doit donc faire l‘objet d‘une collecte et d‘une mise au rebut sélectives conformément à la directive européenne sur les anciens appareils électriques et électroniques (directive DEEE).

Autres remarques complémentaires et consignes de sécurité sur http://laserliner.com/info/?an=AJQ

X2-Laser

Lea atentamente las instrucciones y el libro adjunto de «Garantía e información complementaria», así como toda la información e indicaciones en el enlace de Internet indicado al final de estas

instrucciones. Siga las instrucciones indicadas en ellas. Conserve esta documentación y entréguela con el dispositivo si cambia de manos.

Funcionamiento y uso

Láser verde de líneas cruzadas con circulo láser horizontal y dos líneas verticales – Exacta alineación horizontal y vertical de objetos – Alineación automática en muy poco tiempo – Fácil alineación de planos inclinados – Señales ópticas avisan cuando el aparato se encuentra fuera del rango

de nivelación – Modo de receptor manual integrado para aplicaciones exteriores

– Fácil jación horizontal y vertical a perles de construcciones en seco

– Gran autonomía gracias a la potente batería de iones de litio

Indicaciones generales de seguridad

– Utilice el aparato únicamente para los usos previstos dentro de las

especicaciones.

– Los instrumentos de medición y los accesorios no son juguetes infantiles.

Manténgalos fuera del alcance de los niños. – No está permitido realizar transformaciones ni cambios en el aparato, en

ese caso pierde su validez la homologación y la especicación de seguridad.

– No exponga el aparato a cargas mecánicas, temperaturas muy elevadas,

humedad o vibraciones fuertes. – No se puede seguir utilizando el aparato cuando falla alguna función

o la carga de la batería es débil.

Indicaciones de seguridad

Manejo de láseres de clase 2

Rayo láser!

¡No mire al rayo láser!

Láser clase 2

< 1 mW · 515 / 650 nm

EN 60825-1:2014/AC:2017

– Atención: No mire directamente el rayo ni su reejo.

– No oriente el rayo láser hacia las personas. – Si el rayo láser de clase 2 se proyecta en los ojos, ciérrelos inmediatamente

y aparte la cabeza de su trayectoria. – No mire nunca el rayo láser o las reexiones con aparatos ópticos

(lupa, microscopio, prismáticos, ...). – No utilice el láser a la altura de los ojos (1,40 ... 1,90 m). – Durante el uso de un equipo láser hay que cubrir necesariamente todas

las supercies reectantes, especulares o brillantes. – En zonas de tráco públicas debe limitarse el recorrido de los rayos dentro

de lo posible mediante barreras o tabiques móviles y marcar la zona de

trabajo con láser con placas de advertencia.

Indicaciones de seguridad

Manejo de radiación electromagnética – El instrumento de medición cumple las normas y limitaciones de

compatibilidad electromagnética según la Directiva europea CEM 2014/30/UE. – Es necesario observar las limitaciones de uso locales, por ejemplo en

hospitales, aviones, gasolineras o cerca de personas con marcapasos.

Se pueden producir efectos peligrosos o interferencias sobre los

dispositivos electrónicos o por causa de estos.

Para el transporte, apagar siempre todos los láseres, bloquear el péndulo y cambiar el interruptor deslizante a „OFF“.

Características especiales

Alineación automática del aparato mediante sistema de péndulo con amortiguación magnética. Una vez colocado el aparato en la posción base éste se alinea automáticamente.

BLOQUEO de transporte: El aparato cuenta con un bloqueo pendular como sistema de protección para el transporte.

La tecnología GRX-READY hace posible el uso de los láser de líneas también con malas condiciones de luz. En esos casos las líneas láser vibran con una alta frecuencia y son detectadas a grandes distancias por los receptores de láser especiales.

Tecnología láser verde

Los equipos con la tecnología PowerGreen++ disponen de diodos verdes super brillantes de la máxima categoría de rendimiento que permiten una visibilidad óptima de las líneas láser a grandes distancias, sobre superficies oscuras y en entornos con elevada luminosidad ambiental.

Aprox. 6 veces más brillante que un láser rojo típico con 630 - 660 nm

Número y disposición de los láseres

H = línea de láser horizontal V = línea de láser vertical P = láser de plomada S = función de inclinación

a b

X2-Laser

1H360°

2V 1P S

Ventana de salida láser

Conmutador deslizante

a Encendido (ON) b Apagado (OFF) /

Modo de inclinación / Bloqueo de transporte

Compartimento para pilas

(dorso) Conexión de rosca 1/4”/5/8“

(lado inferior) Modo de receptor manual LED

Modo de receptor manual

LED de indicación de servicio /

Carga de la pila LED Selector líneas láser

Salida de láser,

rayo de referencia

Manejo de la batería de iones de litio

– Utilizar el alimentador de red únicamente dentro

de espacios cerrados; no exponer a la humedad

ni a la lluvia, en caso contrario, existe riesgo de

descarga eléctrica. – Cargar completamente la batería antes de usar

el aparato. – Enchufar el alimentador a la red eléctrica y a la

entrada del bloque de baterías. Por favor, utilice

solamente el alimentador de red adjunto.

El uso de un alimentador de red erróneo anula

la garantía. – Durante la carga de la batería se mantiene encendido el LED rojo del paquete

de baterías. El proceso de carga finaliza cuando el LED cambia a luz verde. – Cuando la carga de la batería es débil parpadea el indicador de servicio (7)

hasta que el aparato se apaga para proteger la batería.

La batería sólo puede ser cargada con el cargador adjunto y utilizada únicamente con este aparato láser. De lo contario existe peligro de

accidente y de incendio.

Obsérvese que no haya ningún objeto conductor cerca de los contactos de la batería. Un cortocircuito de esos contactos puede provocar

quemaduras y fuego.

No abra la batería. Podría provocar un cortocircuito.

Alimentación

Utilizar una batería de iones de litio

Abrir el compartimento y colocar la batería de iones de litio como se muestra en la imagen (contactos hacia dentro).

X2-Laser

Nivelación horizontal y vertical

Soltar el seguro de transporte y cambiar el interruptor deslizante (2) hacia la izquierda. Se visualiza la línea láser horizontal. Con la tecla de selección se puede activar cada una de las líneas láser por separado.

LASER LASER LASER LASER

Para poder efectuar la nivelación horizontal y vertical tiene que estar suelto el seguro de transporte. Cuando el aparato se encuentra fuera del rango automático de nivelación de 3°, las líneas láser parpadean.

Coloque el aparato en una posición dentro del rango de nivelación.

Modo de inclinación

No soltar el seguro de transporte y cambiar el interruptor deslizante (2) hacia la derecha. Seleccionar el láser con el botón de selección (8). Ahora ya se puede crear planos inclinados o pendientes. En este modo ya no se alinean automáticamente las líneas láser. Esto se señala mediante el parpadeo de las líneas láser.

LASER LASER LASER LASER LASER

Modo de receptor manual Opcional: Trabajar con el receptor láser GRX

Utilice un receptor de láser GRX (opcional) para nivelar a grandes distancias o para líneas láser no visibles. Para trabajar con el receptor de láser, cambie el láser de líneas al modo de receptor manual pulsando la tecla 6 (modo de receptor manual On / Off). Ahora las líneas láser emiten pulsaciones con una elevada frecuencia y las líneas láser se oscurecen. El receptor de láser detecta las líneas de láser con ayuda de esas pulsaciones.

1 Sek.

Siga las instrucciones de uso del receptor de láser para los láser de líneas.

Debido a la especial óptica para generar una línea láser de 360° continua pueden producirse diferencias de intensidad, condicionadas por la técnica, en diferentes zonas de la línea. Esto puede provocar

diferencias en los alcances en el modo de receptor manual.

X2-Laser

Preparativos para la comprobación de la calibración

Usted mismo puede comprobar la calibración del láser. Coloque el aparato en el medio entre 2 paredes, separadas como mínimo 5 m. Encienda el aparato, suelte para ello el seguro de transporte (cruz de láser activado). Para una comprobación óptima, por favor utilice un trípode / soporte.

1. Marque el punto A1 en la pared.

2. Gire el aparato 180° y marque el punto A2.

Ahora tiene una referencia horizontal entre A1 y A2.

Comprobar la calibración

3. Ponga el aparato lo más cerca posible de la pared,

a la altura del punto A1 marcado.

4. Gire el aparato 180° y marque el punto A3.

La diferencia entre A2 y A3 es la tolerancia.

0,2 mm / m = OK

Si A2 y A3 se encuentran a más de 0,2 mm / m entre sí, será necesaria un ajuste. Póngase en contacto con su distribuidor

especializado o diríjase al Servicio Técnico de UMAREX-LASERLINER.

Control de la línea vertical

Coloque el aparato a unos 5 m de una pared. Fije una plomada con una cuerda de 2,5 m en la pared, la plomada debe poderse mover libremente. Conecte el aparato y oriente el láser vertical según la cuerda de plomada. La precisión se encuentra dentro de la tolerancia si la desviación entre la línea de láser y la cuerda de plomada no supera los ± 1 mm.

Control de la línea horizontal

Coloque el aparato a unos 5 m de una pared y conecte la cruz del láser. Marque el punto B en la pared. Gire la cruz de láser unos 2,5 m hacia la derecha. Verifique si la línea horizontal del punto C se encuentra ± 1 mm en la misma altura que el punto B. Repita el proceso, pero ahora girando la cruz de láser hacia la izquierda.

Compruebe regularmente la calibración antes del uso, después de los transportes y después de almacenajes prolongados.

< 1 mm = OK

2,5 m

Calibración

El instrumento de medición tiene que ser calibrado con regularidad para poder garantizar la precisión en los resultados de medición. Se recomienda un intervalo de calibración de un año.

Indicaciones sobre el mantenimiento y el cuidado

Limpie todos los componentes con un paño ligeramente humedecido y evite el uso de productos de limpieza, abrasivos y disolventes. Retire el bloque de la batería antes de guardar el aparato por un tiempo prolongado. Conserve el aparato en un lugar limpio y seco.

X2-Laser

Datos técnicos (Sujeto a modificaciones técnicas. 21W23)

Margen de autonivelado

± 3°

Precisión

± 0,2 mm / m

Nivelación

automática

Visibilidad (típico)*

60 m

Rango de trabajo con el receptor

intensidad condicionadas por la técnica)

Longitud de onda del láser

515 nm

Longitud de onda del láser de plomada

Tipo de protección

IP 54

Autonomía de trabajo

aprox. 6 h

Tiempo de carga

aprox. 6 h

mar (nivel normal cero)

humedad del aire máx. 80% rH

Dimensiones (An x Al x F)

126 x 130 x 81 mm

Peso

642 g (bloque de batería incluido)

manual (según diferencias de

60 m

650 nm

Clase láser

2 / < 1 mW (EN60825-1:2014/AC:2017)

Bloque de iones de litio de

Alimentación

3,7V / 5,2Ah; fuente de alimentación de 5V/DC / 2000 mAh

0°C ... 50°C, humedad del aire máx.

Condiciones de trabajo

Condiciones de almacén

80% rH, no condensante, altitud de trabajo máx. 4000 m sobre el nivel del

-10°C ... 70°C,

* Con un máximo de 300 lux

Disposiciones europeas y eliminación

El aparato cumple todas las normas requeridas para el libre tráfico de mercancías en la UE.

Se trata de un aparato eléctrico, por lo que debe ser recogido y eliminado por separado conforme a la directiva europea relativa a los aparatos eléctricos y electrónicos usados.

Más información detallada y de seguridad en:

http://laserliner.com/info/?an=AJQ

Leggere attentamente le istruzioni per l‘uso, l’opuscolo allegato “Ulteriori informazioni e indicazioni garanzia”, nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Attenersi alle istruzioni fornite. Questo documento deve essere

conservato e fornito insieme all‘apparecchio laser in caso questo venga inoltrato a terzi.

Funzione / Scopo

Laser verde a linee intersecanti con circonferenza laser orizzontale e due linee verticali – Allineamento preciso degli oggetti in senso orizzontale e verticale – Allineamento automatico estremamente rapido – Facile allineamento di piani inclinati – Con segnali ottici che avvertono se l‘apparecchio si trova fuori dal campo

di livellamento – Modalità ricevitore manuale integrata per applicazioni in esterni

– Si ssa facilmente in senso orizzontale e verticale su proli per cartongesso

– Funzionamento di lunga durata grazie alla potente batteria agli ioni di litio

Indicazioni generali di sicurezza

– Utilizzare l‘apparecchio esclusivamente in conformità con gli scopi previsti

e nei limiti delle specicazioni.

– Gli apparecchi di misurazione e gli accessori non sono giocattoli.

Conservare lontano dalla portata di bambini.

– Manomissioni o modiche dell‘apparecchio non sono ammesse e fanno

decadere l‘omologazione e la specica di sicurezza.

– Non sottoporre l‘apparecchio a carichi meccanici, elevate temperature,

umidità o forti vibrazioni. – Non utilizzare più l‘apparecchio in caso di guasto di una o più funzioni

oppure se le batterie sono quasi scariche.

Indicazioni di sicurezza

Manipolazione di laser della classe 2

Radiazione laser!

Non guardare direttamente

il raggio! Laser classe 2

< 1 mW · 515 / 650 nm

EN 60825-1:2014/AC:2017

X2-Laser

– Attenzione: non guardare direttamente il raggio o quello riesso.

– Non puntare il raggio laser su persone. – Nel caso in cui la radiazione laser della classe 2 dovesse colpire gli occhi,

chiuderli e spostare la testa dalla direzione del raggio. – Non osservare in nessun caso il raggio laser o i riessi con strumenti ottici

(lenti d‘ingrandimento, microscopi, binocoli, ecc.). – Non utilizzare il laser all‘altezza degli occhi (1,40... 1,90 m). – Le superci riettenti, a specchio o lucenti devono essere coperte durante

il funzionamento di apparecchi laser. – In zone di trafco pubblico il percorso dei raggi deve essere limitato

possibilmente con sbarramenti e pareti mobili, segnalando l‘area d‘intervento

del laser con cartelli di avvertimento.

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica – Lo strumento di misura rispetta le disposizioni e i valori limite della

compatibilità elettromagnetica in conformità alla direttiva EMV 2014/30/EU. – Rispettare le restrizioni locali all’uso, ad es. in ospedali, a bordo di aerei,

in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker.

Sussiste la possibilità di interferenze pericolose o di guasti agli apparecchi

elettronici.

Per il trasporto spegnere sempre tutti i laser, bloccare il pendolo e spostare verso destra l’interruttore a scorrimento (2).

Caratteristiche particolari del prodotto

Orientamento automatico dell‘apparecchio con un sistema a pendolo a smorzamento magnetico. L‘apparecchio viene portato nella posizione base, nella quale ha poi luogo l‘auto-regolazione.

BLOCCO di trasporto: durante il trasporto l‘apparecchio è protetto da un blocco del pendolo.

Con la tecnologia GRX-READY si possono usare laser a proiezione di linee anche in condizioni di luce sfavorevoli. Le linee laser pulsano a una frequenza elevata e vengono riconosciute da speciali ricevitori laser a grande distanza.

Tecnologia a laser verde

I dispositivi con la tecnologia PowerGreen++ hanno diodi laser verdi estremamente luminosi della massima classe di potenza che permettono una visibilità ottimale delle linee laser anche a grandi distanze, con superfici scure e in ambienti luminosi.

Ca. 6 volte più luminoso di un normale laser a luce rossa con 630 - 660 nm

Numero e disposizione dei laser

H = linea laser orizzontale V = linea laser verticale P = laser lo a piombo S = funzione dell‘inclinazione

a b

1H360°

2V 1P

Finestra di uscita laser

Interruttore a scorrimento

a ON b OFF / Modalità di

inclinazione / Sicura di trasporto

Vano accumulatore

(lato posteriore) Filettatura del treppiede

1/4”/5/8“ (lato inferiore)

LED modalità di ricezione

manuale Modalità di ricezione manuale

Indicatore di funzionamento

LED / Carica delle batterie

Tasto di selezione linee laser

Finestra di uscita laser raggio di riferimento

X2-Laser

Uso della batteria ricaricabile al litio-ioni

– Utilizzare questo apparecchio solo in ambienti

chiusi, al riparo da umidità e pioggia, altrimenti

si corre il rischio di scosse elettriche. – Prima di utilizzare l‘apparecchio caricare

completamente l‘accumulatore. – Collegare l’alimentatore alla rete elettrica e

alla presa del gruppo batterie. Utilizzare solo

l’alimentatore in dotazione. L’utilizzo di un

alimentatore non idoneo fa decadere la garanzia. – Mentre la batteria è in carica, il LED del gruppo

batterie si accende di luce rossa. La ricarica è completa quando il LED si

accende in verde. – Se la batteria è quasi scarica, la spia di funzionamento (7) lampeggia

lampeggiano assieme e l’apparecchio si spegne per risparmiare la batteria.

La batteria può essere caricata solo con il caricatore in dotazione e utilizzata esclusivamente con il presente apparecchio laser. Si corre

altrimenti il rischio di ferimenti e di incendi.

Fare attenzione a che non si trovino oggetti conduttori nelle vicinanze dei contatti della batteria ricaricabile. Il cortocircuito di questi contatti

può provocare bruciature o incendi.

Non aprire la batteria ricaricabile. Pericolo di cortocircuito!

Alimentazione

Inserire una batteria agli ioni di litio

Aprire il vano batteria e inserire la batteria agli ioni di litio come indicato nella figura (prima i contatti).

Livellamento orizzontale e verticale

Bloccare la sicura di trasporto e portare l‘interruttore a scorrimento (2) in posizione si possono azionare singolarmente le linee laser.

Modalità di inclinazione

Non bloccare la sicura di trasporto e spostare l’interruttore a scorrimento (2) verso destra. Selezionare i laser con il tasto di selezione (8). È ora possibile tracciare piani obliqui e inclinazioni. In questa modalità le linee laser non si posizionano più automaticamente e lo segnalano iniziando a lampeggiare.

„ON“. Appare la linea laser orizzontale. Con il tasto di selezione

LASER LASER LASER LASER

Per il livellamento orizzontale e verticale si deve allentare la sicura di trasporto. Non appena l‘apparecchio si trova al di fuori del campo di livellamento automatico di 3°, le linee laser iniziano a lampeggiare.

Posizionare l‘apparecchio in modo che si trovi all‘interno del campo di livellamento.

LASER LASER LASER LASER LASER

X2-Laser

Modalità di ricezione manuale Opzionale: utilizzo del ricevitore laser GRX

Utilizzare il ricevitore laser GRX (opzionale) per il livellamento su grandi distanze o quando le linie laser non sono più visibili. Per lavorare con il ricevitore laser, commutare il laser a proiezione di linee nella modalità di ricezione manuale tenendo premuto il tasto 6 (modalità di ricezione manuale on/off). Le linee laser iniziano a pulsare a una frequenza elevata e la loro luminosità diminuisce. Il pulsare delle linee laser permette al ricevitore laser di riconoscerle.

1 Sek.

Osservare quanto contenuto nelle istruzioni per l‘uso del ricevitore laser per laser lineari.

Per l‘ottica speciale utilizzata per generare la linea laser continua a 360°, la linea potrebbe presentare luminosità diverse in alcune sue parti, dovute a motivi tecnici. Nella modalità di ricezione manuale si

potrebbero pertanto avere raggi d‘azione differenti.

Verifica della calibratura

La calibratura del laser può essere controllata. Collocate lo strumento al centro di due pareti distanti tra loro almeno 5 m e accendetelo. Accendete l‘apparecchio sbloccando la sicura di trasporto (croce di collimazione

attiva). Per una verifica ottimale, usate un treppiede.

1. Marcate il punto A1 sulla parete.

2. Ruotate l‘apparecchio di 180° e marcate il punto A2.

A questo punto avrete un riferimento orizzontale tra A1 e A2.

Esecuzione

3. Avvicinate quanto più possibile l‘apparecchio alla parete,

all‘altezza del punto A1.

4. Ruotate l‘apparecchio di 180° e marcate il punto A3.

La differenza tra A2 e A3 rappresenta la tolleranza.

0,2 mm / m = OK

Se la distanza tra A2 e A3 è superiore a 0,2 mm / m, si rende necessaria una regolazione. Contattate il vostro rivenditore specializzato

o rivolgetevi al Servizio Assistenza di UMAREX-LASERLINER.

X2-Laser

Verifica della linea verticale

Collocare l‘apparecchio a circa 5 m da una parete. Fissare alla parete un filo a piombo lungo 2,5 m; il piombo deve poter oscillare liberamente. Accendere l‘apparecchio e puntare il laser verticale sul filo a piombo. La precisione rientra nella tolleranza se lo scostamento tra la linea laser e il filo a piombo non è maggiore di ± 1 mm.

Verifica della linea orizzontale

Collocare l‘apparecchio a circa 5 m da una parete e attivare la croce di collimazione laser. Segnare il punto B sulla parete. Ruotare la croce di collimazione laser di circa 2,5 m verso destra e segnare il punto C. Controllare se la linea orizzontale passante per il punto C si trova alla stessa altezza del punto B ± 1 mm. Ripetere la procedura ruotando la croce di collimazione verso sinistra.

Verificare regolarmente la calibrazione prima dell‘uso, dopo il trasporto e in caso di lunghi periodi di inattività.

< 1 mm = OK

Calibrazione

L’apparecchio di misurazione deve essere calibrato con regolarità per garantire la precisione dei risultati della misurazione. Consigliamo intervalli di calibrazione annuali.

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l‘impiego di prodotti detergenti, abrasivi e solventi. Rimuovere il gruppo batterie prima di un immagazzinamento prolungato. Immagazzinare l‘apparecchio in un luogo pulito e asciutto.

2,5 m

Dati tecnici (con riserva di modifiche tecniche. 21W23)

Range di autolivellamento

± 3°

Precisione

± 0,2 mm / m

Livellamento

automatico

Visibilità (tipica)*

60 m

Area di lavoro con ricevitore manuale

(a seconda della differenza di

luminosità dovuta a motivi tecnici)

Lunghezza delle onde laser

515 nm

Lunghezza dell’onda laser Laser filo a piombo

Grado di protezione

IP 54

Durata di esercizçio

circa 6 ore

Durata ricarica

circa 6 ore

livello del mare (zero normale)

umidità dell‘aria max. 80% rH

Dimensioni (L x H x P)

126 x 130 x 81 mm

Peso

642 g (inclusi gruppo batterie)

60 m

650 nm

Classe laser 2 / < 1 mW (EN60825-1:2014/AC:2017)

Alimentazione

da 3,7V / 5,2Ah Alimentatore 5V/DC / 2000 mAh

0°C... 50°C, umidità dell‘aria

Gruppo batterie agli ioni di litio

Condizioni di lavoro

Condizioni di stoccaggio

max. 80% rH, non condensante, altezza di lavoro max. 4000 m sopra il

-10°C... 70°C,

* con max. 300 lux

Norme UE e smaltimento

L‘apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all‘interno dell‘UE.

Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni e indicazioni di sicurezza:

http://laserliner.com/info/?an=AJQ

X2-Laser

SERVICE

Umarex GmbH & Co. KG

– Laserliner – Möhnestraße 149, 59755 Arnsberg, Germany Tel.: +49 2932 638-300, Fax: +49 2932 638-333 info@laserliner.com

X2-Laser

8.031.96.41.1 / Rev21W23

Umarex GmbH & Co. KG Donnerfeld 2 59757 Arnsberg, Germany Tel.: +49 2932 638-300, Fax: -333 www.laserliner.com

Laserliner X2-Laser User guide [ml]

Specifications and Main Features

Frequently Asked Questions

User Manual
