Felvételi üzemmód
Lejátszási üzemmód
Beállítási üzemmód
a. Elemállapot
h.
Elemállapot
m. Menünyelv
Conrad Vevőszolgálat 1124 Budapest, Jagelló út 30. Tel: (061) 319-0250
VideoFlex SD és VideoFlex SD XL endoszkóp
Rend. sz. 12 02 35, 12 30 50
Funkció / Rendeltetés
Ez a video-megfigyelő színes video-képeket közvetít egy mikrokamera közvetítésével az LC-kijelzőre, nehezen
megközelíthető helyek, pl. üregek, vájatok, falazat vagy gépkocsi belsők szemléltetésére. Az általa felvett adatok, amelyek
képeket illetve videófelvételeket is tartalmazhatnak, a későbbi kiértékelés céljából eltárolhatók.
1. LC-kijelző
2. Zoom /navigációs gomb / visszatekerés
3. LED-világítás
4. DEL: törlés
5. + Zoom / navigációs gomb / előretekerés
6. SD kártyanyílás
7. USB 2.0 interfész
8. Átkapcsoló mód
9. ON/OFF (be/ki)
10. REC: Kiváltás / felvétel / nyugtázás
11. Hajlékony tömlő csatlakozás
12. Elemtartó
13. Kamerafej
14. LED
15. Lencse
MEGJEGYZÉS: A kamera a F5 / F25 / F50 cm-re van fókuszálva. Ezen tartományon kívüli tárgyak életlenül jelenhetnek
meg.
b. SD kártya aktív
c. SD-kártya berakása
d. LED világítás intenzitás (0%, 33%,
66%, 100%)
e. Zoom-fokozat (100%-300%)
f. Dátum/időpont
g. Szabad tárhely az SD kártyán
i. Szünet/Stop/Lejátszás/ előre-/hátra
tekerés
j. Felvétel sorszáma/Felvételek száma
k. Időlécsor
I. Felvételdátum-/ óraidő
n. SD kártya formázása
o. Gyári beállítások visszaállítása
p. Átkapcsolás 50/60 Hz
q. Dátum/óraidő
r. LCD fényerő
s. Szoftver változat
Üzembe helyezés (1-6)
A felvétel módba való jutáshoz nyomva kell tartani 3 másodpercig a gombot (8).
Felvétel üzemmód Lejátszás üzemmód Beállítás üzemmód
Felvétel üzemmód
Lejátszás üzemmód Beállítás üzemmód
Kép-/videófelvételek
Helyezze a kamerafejet a hajlékony csőre és vezesse a kívánt helyzetbe. Gyenge fényviszonyok esetén kapcsolja be a LED
világítást. A távolabb fekvő vagy kisebb tárgyakat hozza közelebb zoomolással (nagyítással). A REC gomb rövid (< 2 mp)
nyomására a készülék felveszi a képet, és az SD kártyán tárolja.
A REC gomb nyomására (> 2 sek.) indul a videófelvétel, addig, amíg a REC gombot nem engedi el.
1. LED-világítás 2. Zoom (nagyítás)
3.a Kép 3.b3.b Video
Kép- vagy videófelvételek lejátszása
Az utoljára felvett kép vagy videó jelenik meg a kijelzőn A nyilas gombokkal előre és hátra lehet navigálni. A videófelvételt
egy piros „Pause“ (szünet) szimbólum jelzi.
A REC gomb a "lejátszás/szünet" funkcióhoz szolgál, a nyilas gombok a lejátszásnál az előre vagy visszafelé tekerést
vezérlik. Egy felvétel törléséhez a „DEL“ gombot kell nyomni.
1. Navigálás 2. Felvétel törlése
4.a Lejátszás 4.b Előre-/hátratekerés

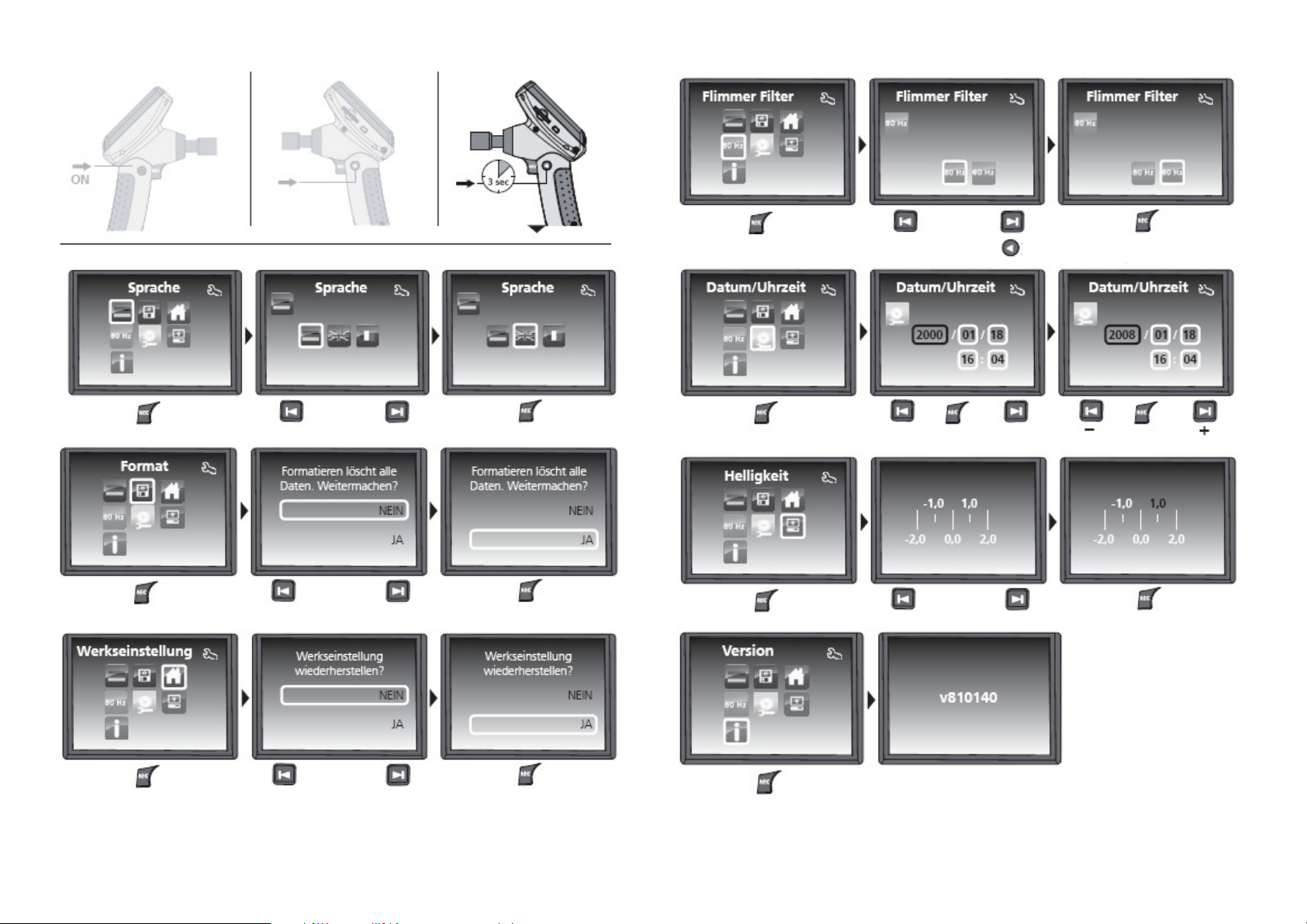

Felvétel üzemmód Lejátszás üzemmód Beállítás üzemmód
a. Nyelv változtatása (angol, francia) További nyelv-változatok letöltése: www.laserliner.com/videoflex
e. Dátum/óraidő beállítás (A menübe való visszatéréshez nyomja a gombot)
b. SD kártya formázása
c. A gyári beállítás visszaállítása
d. Frekvencia változtatás
f. Kijelző fényerő
g. Szoftver változat

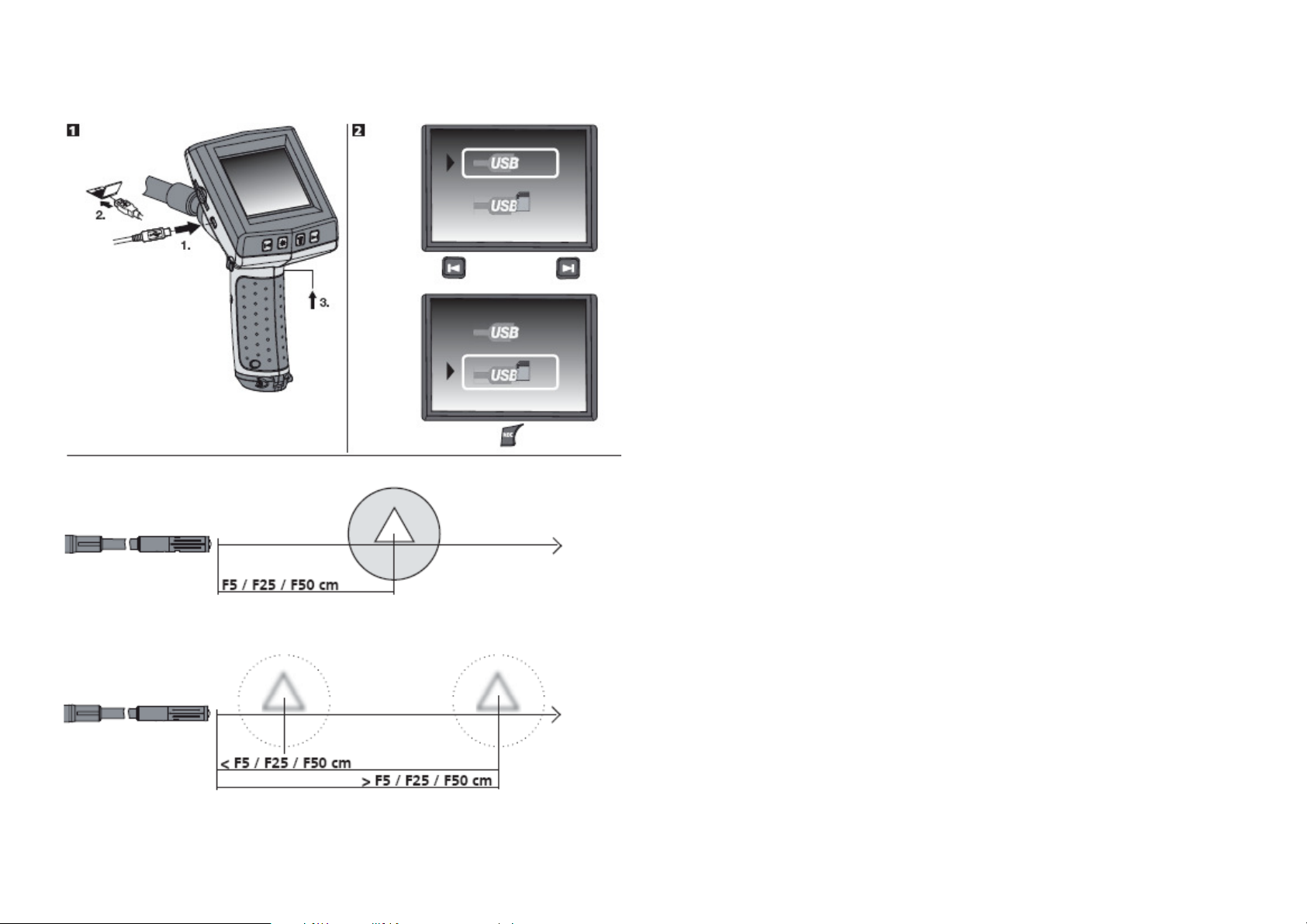

USB adatátvitel
Az SD kártyán tárolt adatokat vagy egy megfelelő kártyaolvasó készülékkel lehet kiolvasni, vagy az USB interfészen
keresztül közvetlenül a számítógépre átvinni. A számítógép és a kártya-adapter ill. kártyaolvasó közötti kapcsolatra
vonatkozó információkat a kártyaolvasó kézikönyvében találhat.
Kamerafej / Fókusz
A VideoFlex egy szabványos kamerafejjel van ellátva, ami F5 / F25 / F50 cm-re van fókuszálva.
A tárgyak, amelyek ezen a tartományon kívül vannak, életlenül jelenhetnek meg. Más fókuszálású kamerafejek igénye
esetén érdeklődjön az eladónál, vagy forduljon közvetlenül az Umarex Laserliner-hez.
• Okvetlenül ügyelni kell arra, hogy a VideoFlex ne kerüljön érintkezésbe vegyszerekkel, árammal, mozgó vagy forró
tárgyakkal. Ez a készülék károsodását okozhatja, és a használó súlyos sérüléséhez is vezethet.
• Az LCD-egységet nem szabad vízbe meríteni.
• A kamerafej nem saválló és nem tűzálló.
• A VideoFlex-et ne szabad orvosi célokra, vagy személyek vizsgálatára használni.
• A készüléket alapvetően a mellékelt kofferben kell tárolni.
• Kerülni kell az erős rázkódást és extrém hőmérséklet ingadozásokat.
Műszaki adatok Műszaki változtatások joga fenntartva 06.09
Kamerafej ø 17 mm, vízálló, IP 67
Kamerafókusz F5 / F25 / F50 cm
Képernyő típus 3,0” LCD
Kijelző felbontás 320 x 240 pixel
Kép/video felbontás 1280 x 960 pixel / 640 x 480 pixel
Képformátum /videoformátum JPEG / AVI
Képernyő megvilágítás 5 fényerő fokozat
LED 3 fényerő fokozat
Zoom 3-szoros digitális zoom 10%-os lépésekben
Memória 1GB-os SD kártya (támogatva max. 2 GB-ig)
Hajlékony tömlő hossza 1m / 2m; optionálisan hosszabbítható
Interfész USB 2.0
Automatikus lekapcsolás 5 perc
Tápáram ellátás 4db ceruzaelem
Üzemelési hőmérséklet 0 °C … 45 °C
Tárolási hőmérséklet -10 °C … 70 °C
Súly elemekkel és hajlékony tömlővel 0,74 kg
Garancia
A garancia időtartama 2 év a beszerzés időpontjától számítva. A garancia nem vonatkozik olyan károkra, amelyek
szakszerűtlen használatra, helytelen tárolásra vezethetők vissza, továbbá a normális kopásra és olyan hiányosságokra,
amelyek a műszer értékét vagy a használhatóságát csak jelentéktelen mértékbenbefolyásolják. Általunk fel nem
hatalmazott szervek általi beavatkozással érvényét veszti a garancia. Garanciaigény esetén adja le a teljes készüléket, az
összes információval és a számlával eladóink egyikénél, vagy küldje az az Umarex-Laserliner-hez.
Firmwer aktualizálás- nyelv aktualizálás
A legaktuálisabb firmver és további nyelv-csomagok költségmentesen letölthetők a www.laserliner.com/video??ex ről. A
készüléke firmver verziójának letöltése a "Beállítás mód" fejezetben a "g. Software Version" alatt van leírva.
