VideoFlex G3
Olvassa el a használati útmutatót, a garanciális- és kiegészítő informácikat valamint
információkat a használati útmutató végén található internetes linken keresztül. Kövesse a benne található
útmutatásokat. Őrizze meg ezt a dokumentációt és adja tovább, ha a készüléket továbbadja.
az aktuális
Funkciók/alkalmazás
Ez a Videoinspektor színes videóképeket továbbit egy mikrokamera segítségével az LCD-re, a nehezen
hozzáférhető helyek vizsgálatához (pl. üregekben, aknákban, falazatban vagy a gépjárműben).
Általános biztonsági előírások
-A készüléket kizárólag a specifikációban meghatározott alkalmazási célra használja.
– A mérőműszerek és a tartozékok nem játékszerek. Tárolja azokat gyermekek számára elérhetetlen helyen.
– A készülék felépítése nem változtatható.
– Ne tegye ki a készüléket mechanikai terhelésnek, nagyon magas hőmérsékletnek vagy erős
rezgéseknek.
– A készüléket nem szabad tovább használni, ha egy vagy több funkciója kiesik vagy az
akkutöltés alacsony.
- Az LCD egységet nem szabad vízbe meríteni. A báziskészülék nem érintkezhet
folyadékkal.
- A kamerafej nem áll ellen savaknak és nem tűzálló.
- Okvetlenül ügyelni kell arra, hogy a VideoFlex G3 ne kerüljön érintkezésbe vegyszerekkel,
árammal, mozgó vagy forró tárgyakkal. Ez a készülék károsodásához és a felhasználója súlyos
sérüléséhez vezethet.
- A VideoFlex G3 nem használható gyógyászati és személyekre irányuló vizsgálatokhoz.
- Vegye figyelembe a helyi és a nemzeti hatóságoknak a készülék szakszerű használatával
kapcsolatos biztonsági előírásait.
- A készülék nem alkalmas veszélyes feszültség mellett végzett mérésekre. Ezért elektromos berendezések mellett
végzett méréseknél mindig ügyeljen arra, hogy feszültségmentesek legyenek a vezető alkatrészek. A
feszültségmentességet és az újrabekapcsolás elleni védelmet megfelelő intézkedésekkel kell biztosítani.
Biztonsági tudnivalók
Bánásmód a művi, optikai sugárzással, OStrV
Kilépő nyílás, LED
- A készülék az RG 0 kockázati csoport (szabad csoport, nincs kockázat) LED-jeivel működik a
jelenlegi fotobiológiai biztonsági előírások (EN 62471: 2008-09ff / IEC / TR 62471: 2006-07ff)
szerint a jelenlegi verziókban.
- A LED-ek hozzáférhető sugárzása a rendeltetésszerű felhasználás és az ésszerűen előrelátható
körülmények között biztonságos az emberi szem és az emberi bőr számára.
Biztonsági tudnivalók
Elektromágneses sugárzás kezelése
- A mérőműszer megfelel az elektromágneses összeférhetőségre vonatkozó, a 2014/30 / EU EMC
irányelv szerinti előírásoknak és határértékeknek.
- A helyi működési korlátozásokat, pl. A kórházakban, repülőgépeken, benzinkutakon vagy a
szívritmus-szabályozót használók közelében be kell tartani. Veszélyes befolyás veszélye
!DDHM×TRRTMF?NCDQ?2S¼QTMF?UNM?TMC?CQTBG?DKDJSQNMHRBGDQ?&DQ«SD?HRS?FDFDA
DM
2 HU
VideoFlex
G3
2 13
7 12
1
4
3
5
10 11
6
a b c d e 3
9
f g h i j k
8
1 LC-kijelző
7
Működésjelző
a
Felvételek törlése
g
onás
2 BE/KI
8
Elemtartó
b
Forgatás, 180° /
h
Menü vezérlés /
3
Közvetlen gombok
9
Kamerafej
Tükrözés
LED megvilágítás
c
Menü vezérlés /
i
Menü
vezérlés /
4
Dugaszhely
10
LED
Zoom +
s)
Mikro SD kártya
11
Lencse
d Menü vezérlés /
j
gomb
5 Mini USB
12 Csatlakoztatás
LED megvilágítás +
Felvétel /
interfész
tömlő
e Médiagaléria
s
6 Videokimenet
13 Töltőhüvely
k Átkapcsolás
f Beállítási üzemmód
Kép felvételi mód
Video felvételi mód
09:35:55
a Kép felvétel
f
elemállapot
j
pillanatnyi óraidő
b
száma
g
Zoom
k
Videó felvétel
c Tárolási folyamat
h
LED megvilágítás
I
időtartam
d
SD kártya behelyezve
i
aktuális dátum
m
REC: felvétel folyamatban
Visszav
Zoom –
(nagyítá
Kioldó/exponáló
Kép / Videó
Hajlékony
megerősíté
Megjegyzés: a VideoFlex G3 a kamerafej előtti 1 - 6 cm-es tartományban éles képeket produkál.
Ezen tartományon kívüli tárgyak életlenül jelenhetnek meg.
Maradék (fény)képfelvételek
e SD kártya aktív
Videófelvétel maradék
DE
03
Kép lejátszási mód
Video lejátszási mód
t
4/5
p
4/5
p u n o s o
01:48
v
n Kép felvétel
q
időpontja
t Szünet
o
Felvétel száma
r Fájlnév
u Play p A tárolt felvételek
s
Videó felvétel
v
időtartam
Felvételek
Beállítási üzemmód
Beállítások
w
bővített beállítások:
Dátum és óraidő kijelzés
Bővített beállítások
w
Nyelv
x TV-kimenet
Színes vagy fekete / fehér
x Szín mód
váltása
Flexibilis cső csatlakozó
BE/KI
Felvétel
felvételi
Adathordozó formázása y
Súgó
z
Üzembe helyezés
2.
3.
1.
Micro-SD kártya betétele
Egy mikro-SD kártya betételéhez először a
gumi borítót kell megnyitni, és a memóriakártyát
az ábra szerint behelyezni.
Tároló médium nélkül rögzítés
nem lehetséges.
y Adathordozó formázása
Firmware
z
verzió
4
Beállítás üzemmód
Beállítások
Bővített beállítások
Színes vagy fekete / fehér
Adathordozó formázása
Súgó
a. Dátum / óraidő beállítása
További beállítások
Dátum és óraidő kijelzés
Nyelv
TV kimenet
b. Nyelv módosítása (DE, GB, NL, FR, ES)
További beállítások
Dátum és óraidő kijelzés
Nyelv
TV kimenet
c. TV kimenet
További beállítások
Dátum és óraidő kijelzés
Nyelv
TV kimenet
VideoFlex G3
Ismét a felvételi módba kerüléshez nyomja
meg röviden az ESC gombot.
Dátum és óraidő kijelzés
TV kimenet beállítások
NTSC
PAL
Hónap Nap
Idő kijelzés (24)
Nyelv
EN/angol ES/spanyol FR/francia DE/német
NL/holland
Év
01 – 01 – 2010
00:03
német
HU
05
d. Szín üzemmód váltása
Beállítások
Beállítások
Bővített beállítások
Színes vagy fekete / fehér
Beállítások
Beállítások
Bővített beállítások
Adathordozó formázása?
Színes vagy fekete / fehér
Megszakítás
és
Beállítások
Beállítások
Bővített beállítások
Firmver változat
Színes vagy fekete / fehér
V2.00
Adathordozó formázása
megerősítés
Súgó
e. Adathordozó formázása
(Az SD-kártya valamennyi adata törlődik!) Ez az eljárás nem vonható vissza. Nincs további lekérdezés
!
az eljárás jóváhagyásához.
f. Firmware verzió
Színes vagy fekete / fehér
Adathordozó formázása
Súgó
megerősít
Adathordozó formázása
Súgó
felvételi üzemmód
75875
07/27/2015
6 HU
09:35:55
Kép-/videó felvétel
A flexibilis csövön lévő kamerafejet irányítsa be és vezesse a kívánt
pozícióba. Rossz fényviszonyoknál kapcsolja be a LED-es
megvilágítást. Távoli vagy kis objektumoknál használja a nagyítást.
Manuális kép elforgatással a képet a monitoron 180°-al el lehet
forgatni. Az OK gomb rövid megnyomásával felveszi a képet vagy a
videót, és az SD kártyára menti. Ismételt megnyomásra befejeződik a
felvétel.
VideoFlex G3
a. Átkapcsolás kép/videó felvétel között
c. Zoom
1x
= tükrözés
2x
180°
3x = tükrözés +
07/27/2015 09:35:55
180°
4x
kép
07/27/2015 09:35:55
b. LED-es világítás
75875
75875
07/27/2015
09:35:55
d. Képforgatás / tükrözés
75875
HU
kiindulási képből
= forgatás
forgatás
= kiindulási
07
e. Kép felvétele
f. Videófelvétel indítása / befejezése
6.
lejátszás üzemmód
0010100 000046-1.AVI
a. Navigálás
08
HU
Kép-/videólejátszás
Az "e" gomb nyomásával a médiagaléria előhívható. Az
„OK“-val való visszaigazolás megmutatja a képet vagy a
videót teljes képernyő üzemmódban. A nyíl gombokkal
lehet navigálni a média galériában és a teljes képernyő
üzemmódban. Az "e" gomb ismételt nyomása által a
lejátszási mód lezáródik.
G3
b. Felvétel törlése
Lejátszás menü
Fájlok törlése
Fájlok törlése
Egyenként
Adathordozó formázása
Minden fájl a mappában
Egyenk
ént
Minden fájl a mappában
Fájlok törlése
Fájlok törlése
nt Minden fájl a mappában
ás megerősítés
Megszakítás
megerősítés
Játék
ET
10010100
000046
-
1.AVI 10010100
Egyenké
Megszakít
Felvételeket csak teljes képernyő módban lehet törölni.
!
A törlési eljárást nem lehet visszavonni.
!
Az adathordozók formázásával minden fájl és mappa törölhető.
Lásd ehhez a "4 e. Adathordozó formázása" szakaszt.
VideoFlex
c. Lejátszás
5/15
15072700 000926-1.AVI
Az ESC gomb megnyomásával állíthatja meg a lejátszást.
d. Média mappa előhívása
00:05
SZÜN
00:09
HU
09
USB-s adatátvitel
Az SD kártyára mentett adatokat egy megfelelő kártyaolvasóval vagy USB csatlakozón keresztül a számítógépre lehet
továbbítani. A számítógép és a kártyaadapter ill. kártyaolvasó közötti kapcsolatról az információkat a kártyaolvasó használati
útmutatójában találhatja.
*Tudnivalók a karbantartáshoz és ápoláshoz
Tisztítsa meg az összes alkatrészt enyhén nedves ruhával, és kerülje a tisztítószerek, súrolószerek és
oldószerek használatát. Vegye ki az elemeket hosszabb tárolás előtt. Tárolja a készüléket mindig tiszta
és száraz helyen.

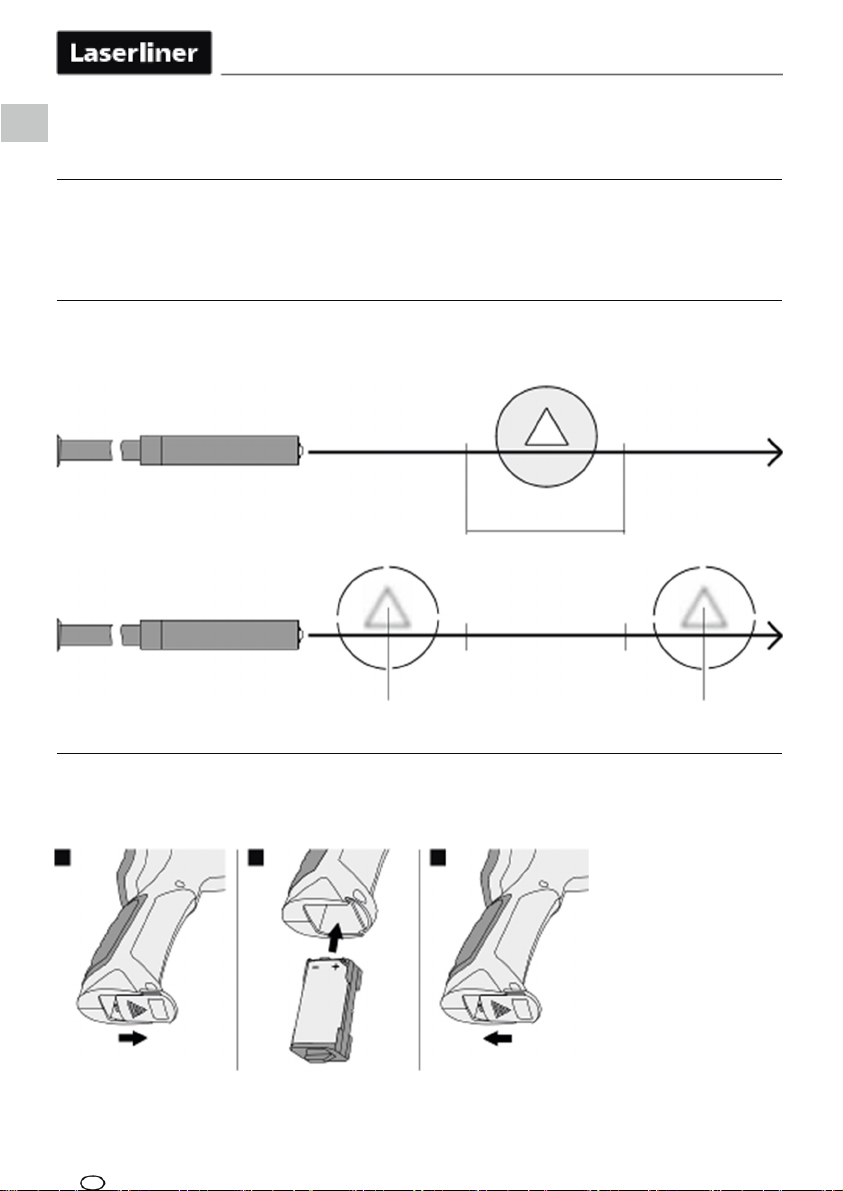

Kamerafej / Fókusz
A VideoFlex G3 a kamerafej előtti 1 - 6 cm-es tartományban éles képeket produkál.
1 - 6 cm
A tárgyak, amelyek ezen a tartományon kívül vannak, életlenül jelenhetnek meg.
< 1 cm
> 6 cm
Az akkumulátor cseréje
7 8 9
10 HU
VideoFlex G3
Műszaki adatok:
VideoFlex G3 10 m
Kamerafej / Kábel
ø 9 mm, IP 68 (merülési mélység: 2 m, 60 percig)
Kamera fókusz
F1 cm
- F6 cm, 9 cm
-
es standard kamerához
Flexibilis cső hossza:
10 m Súly:
akkucsomaggal és flexibilis csővel
1,6 kg
VideoFlex G3 5 m
Kamerafej / Kábel
ø 9 mm, IP 68 (merülési mélység: 1,5 m, 60 percig)
Kamera fókusz
F1 cm
- F6 cm, 9 cm
-
es standard kamerához
Flexibilis cső hossza:
5 méter
Súly:
akkucsomaggal és flexibilis csővel
0,83 kg
VideoFlex G3 1,5 m
Kamerafej / Kábel
ø 6 mm, IP 68 (merülési mélység: 1,5 m, 60 percig)
Kamera fókusz
F1 cm
- F6 cm, 6 mm / 9 mm
-
es standard kamerához
Flexibilis cső hossza:
1,5 m
Súly:
akkucsomaggal és flexibilis csővel
0,5 kg / 0,56 kg
Képernyő típus
3,5” TFT
színes kijelző
Kamera felbontás
640 x 480 pixel
Kijelző felbontás
320 x 240 pixel
Kép/videó felbontás
720 x 480 pixel
Képformátum / Videóformátum
JPEG / AVI
LED 10 fényerő fokozat
Zoom
1,5-szeres digitális zoom 10%
-
os lépésekben
Tároló
SDHC
kártya támogatás, max. 8 GB
interfész
Mini USB
Csatlakozások
Mikro SD, analóg videó
Tápáramellátás
5V / 1A
Töltési idő:
kb. 4 h
Üzemelési időtartam
kb. 4 h
0°C … 45°C, légnedvesség max. 20 …
85% rH,
Üzemi feltételek
nem kondenzálódó, munkamagasság max.. 4000 m
tengerszint felett
tárolási feltételek
-10°C … 60°C, légnedvesség max. 80% rH
EU-
irányelvek és eltávolítás
Hálózati adapter/töltő csatlakoztatása
A készülék töltéséhez csatlakoztassa a vele szállított hálózati adaptert/töltőt a „13“ töltőhüvelybe és
csatlakoztassa megfelelő áramforrásra.
A műszaki változtatások jogát fenntartjuk.
18W36
Lítiumion akkucsomag, 3,7V / 1,7Ah / hálózati adapter,
A készülék az EU-n belül a szabad árukereskedelemre érvényes minden szabványnak
megfelel.
Ez a termék elektromos készülék, és ártalmatlanítását az elektromos és
elektronikus elhasznált készülékekre vonatkozó európai irányelvek szerint más
hulladékoktól különválasztva kell elvégezni.
További biztonsági- és kiegészítő információk: http://laserliner.com/info?an=AGG
