Laserliner StarFinder User guide [sl]

SLO - NAVODILO ZA NAMESTITEV IN UPORABO Št. izd. :

814993

www.conrad.si

LOKATOR STARFINDER

Št. izdelka: 814993

1

2

KAZALO

1 OPIS POSAMEZNIH DELOV NAPRAVE .......................................................... 4

2 UPORABA ..................................................................................................... 4

3 STUD SCAN MERITEV .................................................................................. 5

4 POSEBNOSTI PRI RAZLIČNIH MATERIALIH .................................................. 6

5 AC SCAN ...................................................................................................... 6

3

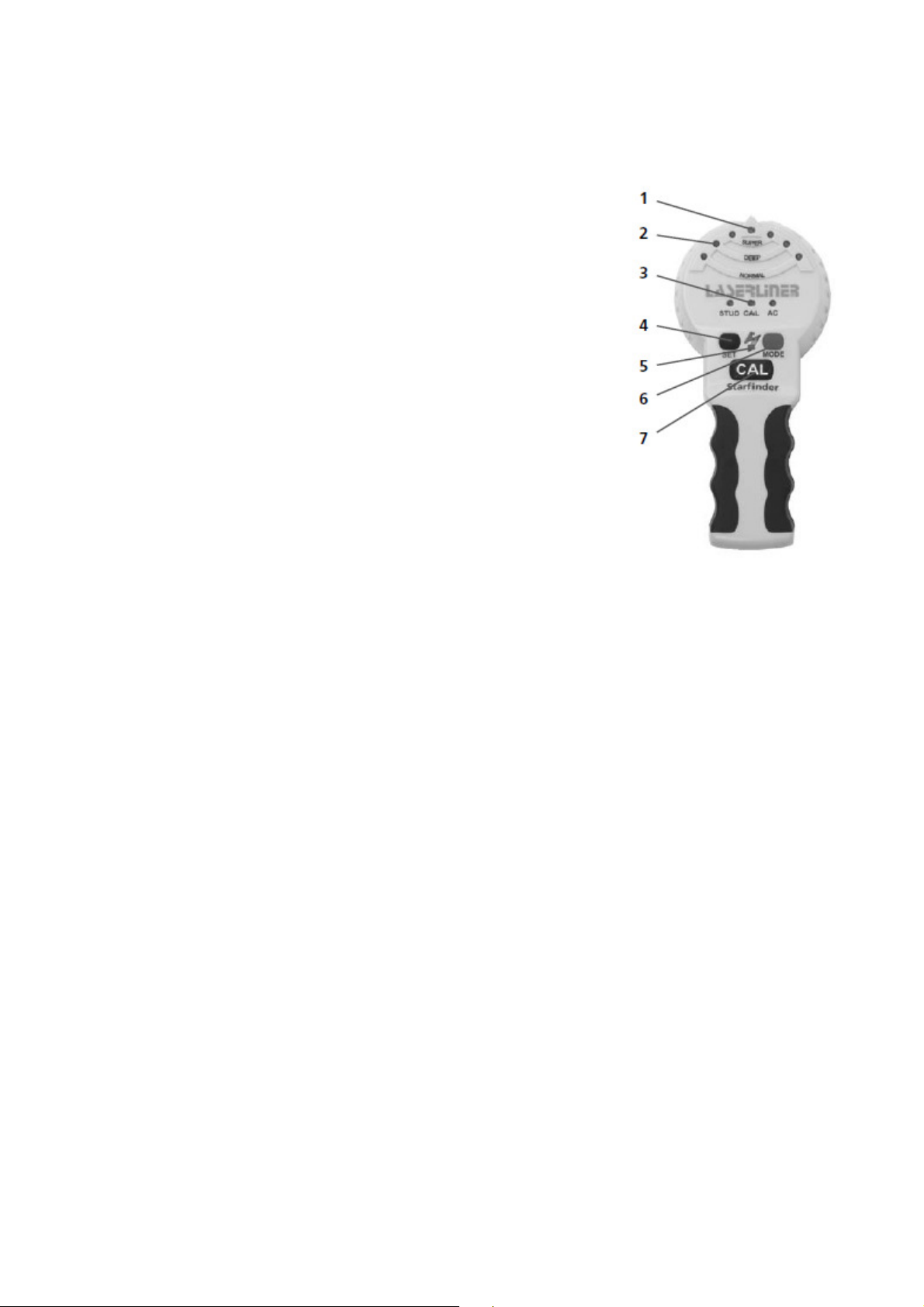

1 OPIS POSAMEZNIH DELOV NAPRAVE

Več vgrajenih senzorjev naredi izdelek iz linijskega laserja v zmogljiv lokator. Visoka funkcionalna
varnost bo zagotovljena s posebnimi opozorilnimi napotki.

1 Prikaz maksimuma
2 LED prikaz
3 Prikaz načina: STUD / CAL / AC
4 Preklop merjene globine: NORMAL/ DEEP / SUPER DEEP
5 Opozorilo napetosti
6 Vklop / menjava načina

Stud Scan (maksimalna merjena globina 6 cm)
AC Scan (maksimalna merjena globina 4 cm)

7 Kalibriranje

Izklop:
Istočasno držite pritisnjeno tipko 4 in 6.

2 UPORABA

1. Vstavitev baterije: odprite predal za baterije na zadnji strani naprave in vstavite 9V baterijo.

2. Vklopite napravo.

3. Izberite: Stud Scan ali AC Scan (6):
A. Stud Scan: elektronsko prepoznavanje preklad in stenskih poveznikov v suhi gradnji (mavčne

plošče, leseni opaži ali drugi ne kovinski opaži). Z tipko SET (4) lahko nastavite globino
merjenja.

B. AC Scan: lociranje vodov pod napetostjo direktno pod ometom oziroma lesenimi opaži in

drugimi ne kovinskimi opaži. Vodi pod napetostjo v suhi gradnji z kovinskimi klini ne bodo
prepoznani.

4

3 STUD SCAN MERITEV

•••• Izberite na

optimalna za preprosto položene mavčne plošče (maksimalno 2 cm).

•••• Izberite »DEEP« (tipka SET) za preprosto položene mavčne plošče z vlakni (maksimalno 4 cm).

•••• Izberite »SUPER DEEP« (tipka SET) za debele lesene opaže in talne konstrukcije (parket, itd.),

maksimalna globina merjenja 6 cm.

•••• Napravo namestite na steno.

•••• LED CAL (3) utripa: pritisnite na tipko za kalibriranje (7) in počakajte, da je kalibriranje

zaključeno. CAL OK: LED CAL (3) stalno sveti.

•••• Napravo počasi premikajte preko površine.

čin Stud Scan (tipka 6). Nato z tipko SET (4) izberite »NORMAL«. Ta nastavitev je

Napravo stransko potisnite preko stene.
Ko se pojavi prikaz maksimuma, ste
dosegli rob trama.

Pomembno: naprava in stena morata biti med celotnimi STUD SCAN meritvami v kontaktu.

Namig 1: Med obema oznakama je sredina tramu.
Namig 2: Pazite na izhodno pozicijo: napravo namestite na mesto, za katerim se ne nahaja tram.

Drugače bo prikazana napaka in LED CAL (3) utripa. Odprava napake: napravo
premaknite za nekaj centimetrov stran od trenutnega mesta in ponovno pričnite z
meritvijo.

Namig 3: Prikaz maksimuma ne zasveti, čeprav LED prikaz reagira. Takoj, ko sledi najmočnejši

prikaz, se naprava nahaja nad robom trama. To mesto označite. Alternativno povečajte
globino merjenja (tipka SET).

Namig 4: Za preprečitev motenj med postopkom lociranja držite vašo prosto roko in razne objekte

najmanj 15 cm stran od lokatorja StarFinder.

Namig 5: Lokator najde samo zunanji rob dvojnih tramov, ki so eventualno nameščeni okoli vrat,

oken in kotov.

Namig 6: Zagotovite, da ste dejansko naleteli na tram. Za to preverite, če so prisotni drugi trami

na obeh straneh v enakomernih razmikih, praviloma 30, 40 ali 60 cm. Dodatno na več
mestih direktno nad in pod prvim najdenim mestom preverite, če gre za tram.

Namig 7: Sestavljeni stropi: strop mora biti pokrit z zaščitnim kartonom. Tukaj uporabite funkcijo

DEEP SCAN.

Previdno: če se v bližini plošče z mavčnimi vlakni nahajajo ali se le-te dotikajo vodi, kovinske ali
plastične cevi, bo te lokator pod okoliščinami prepoznal kot tram. Pri delu v bližini električnih
vodov vedno izklopite napajanje.

Nato preiščite drug rob trama.

5

4 POSEBNOSTI PRI RAZLI

Zaradi sledečih materialov eventualno ne morejo biti najdeni tramovi:

• keramične talne ploščice,

• preprosta talna obloga z oblazinjeno zadnjo stranjo,

• tapete z kovinskimi vlakni ali kovinsko folijo,

• sveže prebeljene, vlažne stene. Te se morajo sušiti najmanj 1 teden.

5 AC SCAN

Lokator StarFinder najde električna polja vodov, ki so pod napetostjo.

• Izberite način AC SCAN (tipka 6)

• Napravo držite v zraku tako, da je oddaljena od eventualno prisotnih vodov pod napetostjo.

• LED CAL (3) utripa: pritisnite na tipko za kalibriranje (7) in počakajte, da je kalibriranje

zaključeno. CAL OK: LED CAL (3) stalno sveti.

• Napravo počasi premikajte po površini, za to upoštevajte tudi namig 1 tega poglavja.

ČNIH MATERIALIH

Previdno: vodi, ki so položeni globlje od 40 mm, pod okoliščinami ne bodo najdeni. Pri delu v
bližini električnih vodnikov vedno izklopite napajanje.

Namig 1: Glede na površino lahko zaradi drgnjenja nastane moteča naelektritev. Nato svetijo LED

(2) takoj, ko bo naprava premaknjena. V tem primeru napravo počasi premikajte preko
stene brez, da bi se dotikali površine.

Namig 2: Zaradi statične naelektritve so lahko pod okoliščinami stransko od dejanske pozicije

voda najdena električna polja. Odvedite to tako, da položite prosto roko na steno.

Namig 3: Kovine v stenah (npr. kovinski klini) prenašajo električna polja in z tem proizvajajo

motnje. V tem primeru menjajte k STUD SCAN, da preiščete okolico.

Namig 4: Pomembna je izhodna pozicija: da je lahko dosežena maksimalna občutljivost, pričnite

postopek tako, da naprave ne namestite v bližino vodov pod napetostjo.

Namig 5: Z tipko SET (4) lahko prav tako nastavite občutljivost. Največjo občutljivost

(maksimalno 4 cm) prejmete v nastavitvi »SUPER« DEEP.

6

STUD SCAN: stalno opozarjanje napetosti v ne izoliranih vodih takoj, ko
bo prepoznano električno polje.

7
