Laserliner SoundTest-Master User guide

www.conrad.pl

INSTRUKCJA OBSŁUGI

Decybelomierz Laserliner Sound TestMaster, 30 - 130 dB, 31.5 Hz - 8000 Hz

Numer produktu: 123333

Strona 1 z 23

Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska

www.conrad.pl

1 Instalacja

1.1 Procedura podstawowej instalacji

Płyta instalacyjna DVD zawiera wszystkie pliki niezbędne do instalacji:

 Specjalne sterowniki (jeśli konieczne)  Instalacja aplikacji  Instrukcja oprogramowania

1.1.1 Uruchomienie menu instalacyjnego z DVD

www.conrad.pl

1.) Włożyć DVD instalacyjne i uruchomić plik „Install.exe” za pomocą przeglądarki Windows

Explorer.

Strona 2 z 23

Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska

www.conrad.pl

1.1.2 Uruchamianie instalacji sterownika i oprogramowania

2.) Zainstalować sterowniki sprzętowe dla urządzeń USB PRZED wpięciem złącza do komputera PC

3.) Zainstalować oprogramowanie aplikacji

4.) Otworzyć instrukcję oprogramowania i uważnie ją przestudiować i/lub wydrukować ją.

1.1.2 Podłączanie instrumentu do komputera PC

Wersja z bezpośrednim kablem RS232:

1.1.4 Uruchamianie aplikacji i wybór żądanego portu COM

Strona 3 z 23

Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska

www.conrad.pl

6.) Po prawidłowej instalacji sterownika i podłączeniu oraz włączeniu instrumentu na liście portów

COM powinien pojawić się nowy port COM.

www.conrad.pl

1.2 Instalacja Sterownika Adaptera USB CP211x

Jedynie Adapter USB Laserliner 082.071 wymaga instalacji sterownika. Po uruchomieniu instalacji sterownika pokaże się okno dialogowe instalacji sterownika.

1.2.1 Instalacja za pomocą Instalatora Sterownika (Driver Installer)

2a.) Nacisnąć przycisk „Zainstaluj” – „Install”, aby kontynuować proces instalacji sterownika.

1.2.2 Aktualizacja ze starego sterownika

Jeśli na ekranie pojawi się poniższa informacja, najpierw należy odinstalować starą wersję sterownika.

Należy postępować zgodnie z instrukcjami procedury odinstalowania sterownika w panelu

sterowania.

Strona 4 z 23

Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska

www.conrad.pl

1.2.3 Wpinany adapter USB

2b.) Wpiąć adapter USB i włączyć zasilanie instrumentu.

1.2.4 Instalacja z okna dialogowego Windows sprzętu

Na niektórych komputerach PC należy kontynuować instalację sprzętu po podpięciu adapter USB.

2d.)Wybrać ścieżkę sterownika (w podfolderze DVD\Sterownik – DVD\Driver) i kontynuować.

Strona 5 z 23

Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska

www.conrad.pl

2e.) Potwierdzić i przejść do zapytania o zabezpieczenie.

www.conrad.pl

Strona 6 z 23

Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska

www.conrad.pl

1.2.5 Sprawdzanie portu COM po udanej instalacji

2f.) Po instalacji nowego portu COM musi on być dostępny w oknie dialogowym System\Hardware.

1.3 Instalacja oprogramowania aplikacji (SetupXXX.exe)

Plik SetupXXX.exe zawiera wszystkie niezbędne pliki aplikacji, jak również kopię plików sterownika oraz instrukcję.

Przeczytać umowę licencyjną

Krótka informacja na temat Folder instalacyjny programu produktu

Strona 7 z 23

Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska

www.conrad.pl

Komponenty programu Sprawdzenie, czy ikona jest żądana

Raport podsumowujący Instalacja wybranych komponentów... Instalację

www.conrad.pl

Przed wyjściem uruchomić sterownik i aplikację.

2 Pierwsze uruchomienie

Po udanej instalacji przy pierwszym uruchomieniu następuje konfiguracja aplikacji. Można uruchomić program albo z menu Start systemu operacyjnego lub za pomocą ikony na pulpicie.

2.1 Procedura rejestracji

Po pierwszym uruchomieniu pojawi się okno dialogowe rejestracji. Rejestracja może zostać uzupełniona danymi użytkownika i można zażądać klucza („Request Key”), aby uzyskać ważne powiadomienia dotyczące aplikacji i aktualizacji.

Strona 8 z 23

Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska

www.conrad.pl

Jeśli użytkownik nie chce rejestracji, może ominąć to okno dialogowe naciskając przycisk „Continue”

– „Kontynuuj”.

! Rejestracja wymaga podłączonego połączenia internetowego; jeśli nie jest dostępne można także

wysłać dane rejestracyjne z kodem instalacji (Install Code po lewej u góry) standardową pocztą.

2.1.1 Wprowadzenie nazwy użytkownika i ważnego adresu e-mail

Wprowadzić ważny adres e-mail, aby otrzymać klucz rejestracji (Registration Key).

Strona 9 z 23

Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska

www.conrad.pl

Następnie nacisnąć „Request Key” – „Zażądaj klucza”, aby wysłać dane rejestracyjne do naszego serwera.

To okno powiadamia, że rejestracja została zakończona sukcesem.

2.1.2 Otrzymanie e-maila rejestracyjnego z serwera Laserliner

Skopiować „klucz rejestracyjny” („Registration Key”) i wkleić do okna dialogowego rejestracji,

następnie nacisnąć „Rejestruj” – „Register”.

Strona 10 z 23

Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska

www.conrad.pl

3 Podstawowe założenia aplikacji

3.1 Przegląd

www.conrad.pl

1.) Wybrać żądany port COM i podłączyć do wpiętego instrumentu.

2.) Wybrać pomiędzy różnymi widokami

3.) Widok wyświetla aktualny status i wartości instrumentu (jeśli jest on podłączany i wysyła dane)

4.) Dodatkowy parametr do transferu danych

5.) Wskaźnik podłączonego instrumentu przesyłającego dane

6.) dla zarejestrowanych danych

Strona 11 z 23

Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska

www.conrad.pl

7.) dla zarejestrowanych danych

3.2 Podłączanie instrumentu

Decybelomierz Soundtest-Master posiada jednokierunkowy przepływ danych.

Oznacza to, że oprogramowanie nie może sterować przepływem danych z instrumentu, ale

użytkownik musi aktywować wysyłanie danych na instrumencie (tryb SENDING) przed

rejestrowaniem danych.

Search - Automatyczne wyszukiwanie wszystkich portów i odsłuchiwanie przychodzących danych. Instrument musi być podłączony i ustawiony na tryb SENDING.

COM port - Port COM może zostać wyszukany lub wybrany ręcznie

Connect - Podłączanie lub rozłączanie wybranego portu COM. Jeśli instrument nie

wysyła danych, przycisk Connect będzie oznaczony na czerwono, a symbol IsConnected będzie podkreślony na szaro. W taki wypadki port COM może zostać podłączony, ale nie został zainicjowany

żaden przepływ danych z instrumentu.

Record - Włącza/wyłącza rejestrowanie przychodzących danych do tabeli i wykresu.

Strona 12 z 23

Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska

www.conrad.pl

Przeprowadzanie automatycznego wyszukiwania (przykład) Nacisnąć Search

www.conrad.pl

Przeprowadzanie podłączenia manualnie (przykład): Wybrać port COM i nacisnąć Connect – Połącz

Strona 13 z 23

Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska

www.conrad.pl

3.3 Wyświetlanie danych

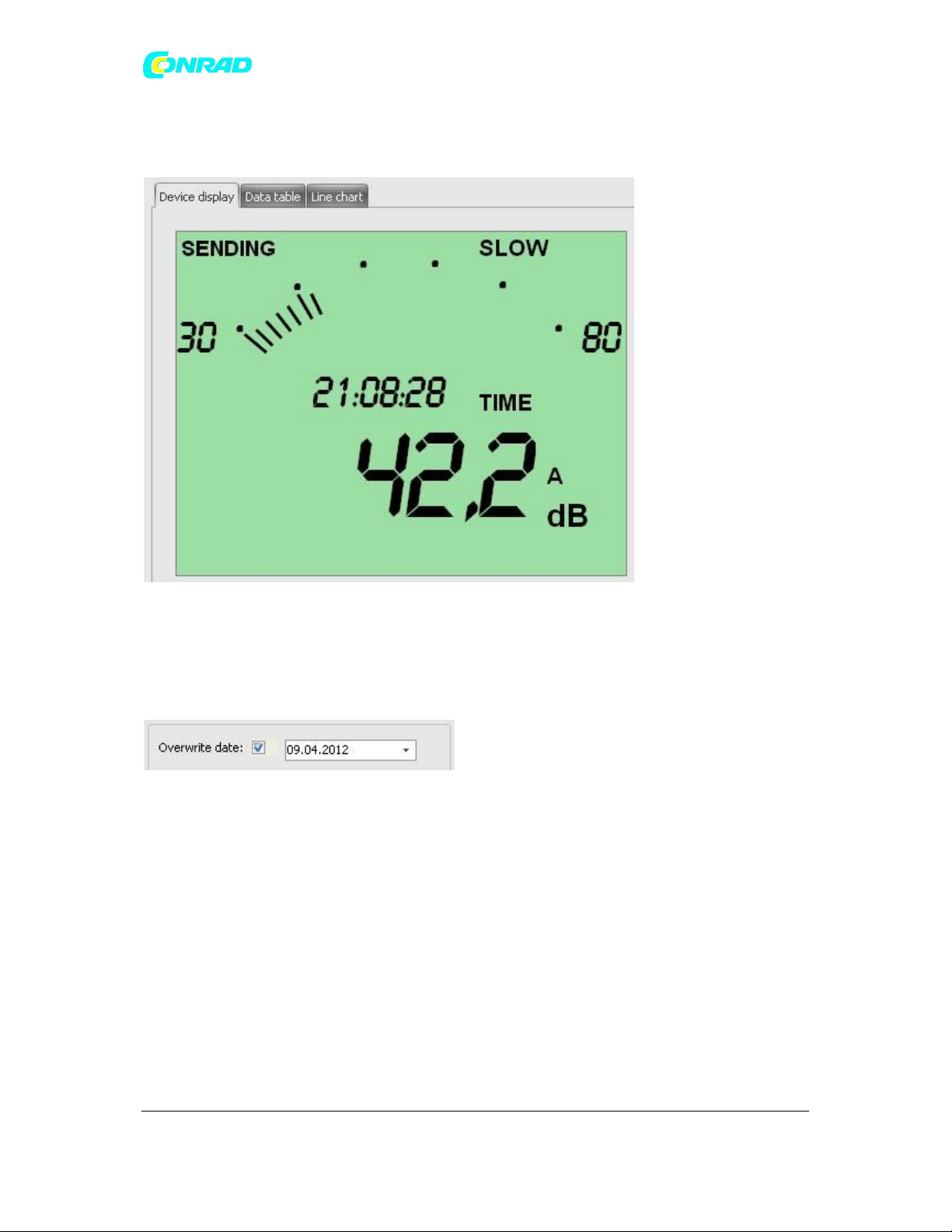

3.3.1 Widok na żywo

www.conrad.pl

SENDING: jeśli aktualne dane są otrzymywane z instrumentu MEMO: jeśli zarejestrowane dane są otrzymywane z instrumentu

Użyć selekcji daty, aby nadpisać znacznik czasu na zarejestrowanych danych wybraną datą.

Strona 14 z 23

Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska

www.conrad.pl

3.3.2 Widok tabeli

Clear table: Czyści całą pamięć danych z tabeli i wykresu Refresh: Odświeża wyświetlacz.

3.3.2.1. Funkcja Navigator

Funkcja Navigator na dole tabeli służy do manipulacji danymi i filtrowania:

www.conrad.pl

- przemieść kursor do pierwszego zapisu danych

- przemieść kursor do poprzedniej strony

- przemieść kursor do poprzedniego zapisu danych

- przemieść kursor do następnego zapisu danych

- przemieść kursor do następnej strony

- przemieść kursor do ostatniego zapisu danych

- manualnie dodaj zapis danych do tabeli

- skasuj zapis danych z tabeli

- edytuj wybrany zapis danych

- zatwierdź wprowadzone zmiany

- anuluj wprowadzone zmiany

Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska

Strona 15 z 23

www.conrad.pl

- zastosuj w tabeli filtr użytkownika

3.3.3 Widok wykresu

www.conrad.pl

Moving average – dodaje średni trend do wykresu (kiedy ustawiony na 1, średnia linia zostaje usunięta)

Autoscale – wymusza przerysowanie następujących opcji skalowania Range – skaluje cały zakres danych (włącznie z poziomami min./maks.) Value – skaluje cały zakres danych (jedynie krzywa poziomu) Interval - skaluje przez zdefiniowany zakres czasu od ostatniej wartości

Strona 16 z 23

Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska

www.conrad.pl

3.4 Ładowanie i zapisywanie plików

3.4.1 Edycja pliku

- New (file): Czyści bieżący dokument i przygotowuje na nowy plik z danymi

- Load (file): Wybiera i ładuje istniejący plik z danymi z dysku lokalnego

- Save as (file): Zapisuje bieżący dokument na dysku lokalnym

- Next (file): Wybiera i ładuje następny plik w bieżącym folderze

- Previous (file): Wybiera i ładuje poprzedni plik w bieżącym folderze

- Export to file: Eksportuje bieżący dokument do formatu CSV lub XML

3.4.2 Eksportowanie dokumentu

Konfiguracja parametrów eksportu.

www.conrad.pl

Strona 17 z 23

Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska

www.conrad.pl

Delimiter – definiuje charakter ogranicznika bieżącej kolumny w pliku wyjściowym CSV Quote – definiuje charakter cudzysłowiu bieżącej kolumny w pliku wyjściowym CSV Format – wybiera dostępne formaty eksportu (CSV, XML, ...)

Parametry kolumny Column – Nazwa kolumn ze zbiorem danych Field no – Indeks kolumn ze zbiorem danych Rozmiar – Rozmiar kolumn z danymi Export – Wybieranie, która selekcja kolumn powinna zostać wyeksportowana UseQuote – Wybieranie, która selekcja kolumn powinna być cytowana (w nagłówku wszystkie

kolumny są cytowane)

Wybrać nazwę pliku z rozszerzeniem pliku i nacisnąć przycisk „Export” – „Eksportuj”, aby eksportować cały zestaw danych:

Strona 18 z 23

Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska

www.conrad.pl

3.5 Filtr danych

3.5.1 Otworzyć i edytować filtr danych

Symbol filtra [ ] w widoku tabeli jest używany do otwierania filtra.

www.conrad.pl

Add new... - aby dodawać i edytować nowy warunek filtra Open - aby otworzyć poprzednio zapisane definicje filtra Save as - aby zapisać aktualną definicję filtra na dysku lokalnym Apply, OK - aby zastosować filtr do zestawu danych i zamknąć okno dialogowe

Złożone określenie filtra może zostać zbudowane przez dodanie określeń grupowych:

Strona 19 z 23

Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska

www.conrad.pl

3.6 Drukowanie tabeli i raportów wykresu

3.6.1 Przegląd

System druku aktywuje prawidłowy rodzaj raportu zgodnie z wybranym widokiem. Raporty mogą być przeglądane i ustawiane za pomocą funkcji Print Preview.

Dla widoku tabeli pokazywany jest raport tabeli:

www.conrad.pl

Strona 20 z 23

Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska

www.conrad.pl

Dla widoku wykresu pokazywany jest raport wykresu:

www.conrad.pl

Strona 21 z 23

Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska

www.conrad.pl

3.6.2 Opcje raportu

Load/Save: Aktywny raport może zostać zachowany i ponownie załadowany z dysku lokalnego Print: Aktywny raport może zostać wydrukowany z podglądu druku raportu Export to PDF: Aktywny raport może zostać wyeksportowany jako plik PDF, z dodatkowymi opcjami

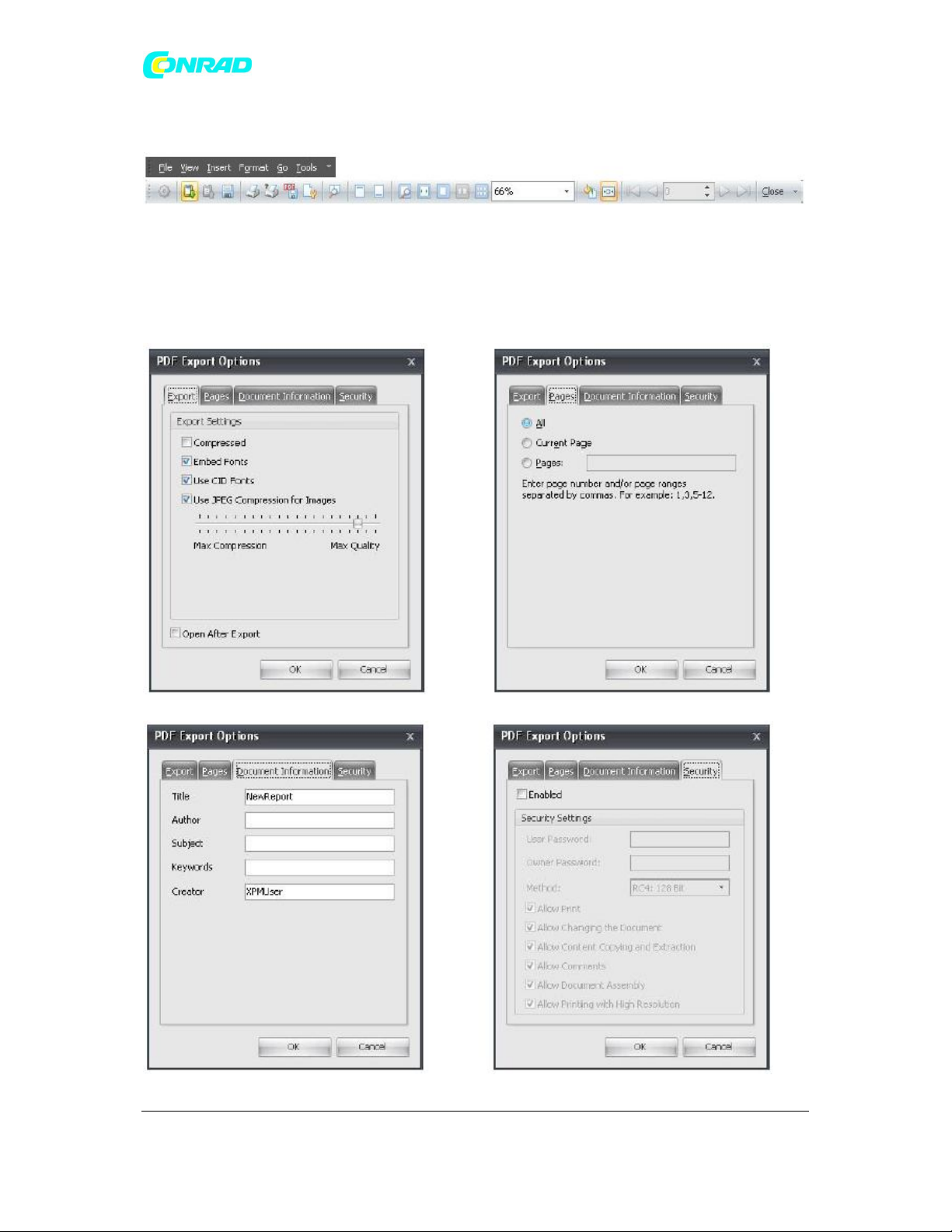

PDF:

Strona 22 z 23

Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska

www.conrad.pl

Zoom options (opcje powiększania): Aby dopasować dokument do papieru, aby wydrukować i

wyświetlić na jednej lub kilku stronach.

Title option (opcje tytułu): Pozwala na dodatnie tytułu do raportu

Footnote option (opcje przypisów): Pozwala na dodawanie przypisów do raportu

www.conrad.pl

http://www.conrad.pl

Strona 23 z 23

Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska

www.conrad.pl
