SoundTest-Master
DE
GB
NL
FR
FI
02
08
14
20
26
A / C
dB A
dB C
FAST
SLOW
TIME
WEIGHTING
REC
DATA
RECORDING
PC
INTERFACE
Lesen Sie die Bedienungsanleitung vollständig und das beiliegende Heft „Garantie- und Zusatzhinweise“.
Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen gut aufbewahren.
!
Funktion / Verwendung
Das Schallpegelmessgerät dient zur Messung von Schallpegeln sowohl mit den FrequenzbewertungsÖ ltern
nach den Standardkurven dB A und dB C als auch mit zwei Zeitbewertungen (Fast/Slow). Ein interner
Speicher dient zur Aufzeichnung von Messdaten bei Langzeitmessungen, die interne Schnittstelle ermöglicht die Echtzeitprotokollierung am PC.
1
6 x AAA, 1,5 V
1
2
3
4
5 6
13 14
12
21
20
10 11
8 9
7
2
ON / OFF
Mikrofon / Windschutz
1
Ein/Aus
2
Max-Funktion
3
15
16
171819
dB A, dB C / Aufzeichnen
4
Zeitbewertung / Speicher
5
auslesen
Displaybeleuchtung / Echtzeit-
6
aufzeichnung
Messbereich einstellen
7
Netzteilanschluss 9 V DC
8
DC / AC Ausgang
9
Kalibrierschraube
10
PC-Schnittstelle
11
Datenübertragung
12
Analogskala
13
Zeitbewertung
14
Max. Messbereich
15
dB A / dB C
16
Einheit
17
18 Messwerte aufzeichnen
19 aktueller Messwert
20 Uhrzeit
21 Min. Messbereich
1 sec
DE
02
Datum / Uhrzeit einstellen (Setup)
3
Bei Inbetriebnahme sollte das aktuelle Datum sowie die
Uhrzeit eingestellt werden. Somit ist die Zuordnung von
gespeicherte Messwerten für die spätere Auswertung
gewährleistet. Beim Einschalten die Taste "MAX" gedrückt
halten. Mit den Tasten "LEVEL" kann der Wert verändert
werden, mit der Taste "MAX" zum nächsten Wert springen. Datumsformat: Jahr/Monat/Tag. Zum Speichern Gerät
ausschalten.
Schalldruckpegel (dB A / dB C)
4
Dieses Gerät nimmt den Schall ähnlich auf wie das menschliche Ohr.
Das integrierte Mikrophon empfängt die ankommenen Schallwellen
und wandelt diese in elektrische Signale um. Das menschliche Gehör
funktioniert nach gewissen Hörkurven. Je höher der Schalldruck,
desto lauter wird der Ton empfunden. Je höher die Frequenz, desto
höher wird der Ton empfunden. Um eine gehörrichtige Messung
zu gewährleisten, ist dieses Messgerät mit Filtern ausgestattet. Die
A-Bewertung (dB A) bildet den Frequenzgang des menschlichen
Gehörs nach und wird bei den meisten Arbeits- und Umweltlärmmessungen angewandt.
Die C-Bewertung wird z.B. bei industriellen Messungen verwendet.
SoundTest-Master
Nach dem Einschalten die BewertungsÖ lter dB A / dB C durch
Drücken der Taste "A/C" umschalten.
Starke Windgeräusche (> 10m/Sek.) können den Messwert beein× ussen. Verwenden Sie in diesem
Fall den mitgelieferten Windschutz.
!
Geräuschquelle Schalldruckpegel in dB (A)
Hörschwelle
ruhiger Wohnlage
leise Unterhaltung, ruhiges Büro
normale Unterhaltung
starker Straßenverkehr
Rufen, Schreien
Presslufthammer (10 m Entfernung)
Start von Düsenmaschinen (100 m Entfernung)
Schmerzgrenze
0
30…40
40…50
50…60
70…80
80…85
90…100
120…130
140
DE
03
Messbereich
5
Um möglichst genaue Messergebnisse zu erzielen, ist es notwendig, den entsprechenden Messbereich im
Gerät auszuwählen. Das Gerät verfügt sowohl über die Möglichkeit einen Messbereich manuell auszuwählen, als auch eine automatische Bereichserkennung.
Durch Drücken der Tasten "LEVEL" den gewünschten Messbereich einstellen. Um den automatischen
Messbereich einzustellen die Taste "LEVEL " solange drücken, bis der Messbereich 30…130 dB im
Display erscheint.
Messbereich: Manuell
30 … 80 dB 60 … 110 dB
40 … 90 dB 70 … 120 dB
50 … 100 dB 80 … 130 dB
Messbereich: Automatisch
30 … 130 dB
Liegen die Messwerte außerhalb des voreingestellten Messbereich, erscheint im Display folgender Hinweis:
UNDER
OVER
Nutzen Sie zum Auspegeln des entsprechenden Bereichs den automatischen Messbereich. Schalten
Sie anschließend in den ermittelten manuellen Messbereich um, da hier eine höhere Genauigkeit
!
erzielt wird. Der Messwert sollte idealerweise mittig zwischen dem festgelegten Messbereich liegen.
Zeitbewertung (FAST/SLOW)
6
Das Gerät verfügt über zwei unterschiedliche Messintervalle.
Bei Signalen, die sich schnell verändern, sollte die Zeitbewertung "FAST" eingestellt werden. Bei kontinuierlichen Signalen,
die sich langsam verändern, sollte die Zeitbewertung "SLOW"
eingestellt werden. Der Messintervall bei "FAST" beträgt 125
Millisekunden, bei "SLOW" 1 Sekunde. Durch Drücken der
Taste "FAST/SLOW" kann die Zeitbewertung während der
Messung jederzeit umgeschaltet werden.
Achten Sie auf die richtige Einstellung der Zeitbewertung gemäß dem zu messenden Signal. Wird
"SLOW"-Bewertung bei sich schnell ändernden Signalen benutzt, kann das ein falsches Mess-
!
ergebnis zur Folge haben, da eventuelle Spitzenpegel nicht erfasst werden.
Der Messwert liegt unterhalb des Messbereichs.
Den Messbereich nach unten korrigieren.
Der Messwert liegt oberhalb des Messbereichs.
Den Messbereich nach oben korrigieren.
DE
04
SoundTest-Master
MAX-Funktion
7
Durch Drücken der Taste "MAX" wird die MAX-Funktion aktiviert. Der aktuell angezeigte Messwert entspricht dem größten gemessenen Wert. Niedrigere Messwerte werden nicht angezeigt. Erneutes Drücken
der Taste "MAX" deaktiviert die Funktion.
Messwerte aufzeichnen (RECORD)
8
Ein interner Speicher ermöglicht das Aufzeichnen von Messdaten während einer Messsitzung. Die gespeicherten Daten
können zur späteren Auswertung ausgelesen werden. Der
Speicher umfasst eine Kapazität von 16.000 Messpunkten.
Um die Aufzeichnung zu starten, die Taste "RECORD" für 2
Sekunden gedrückt halten. "RECORD" erscheint unten im
Display. Zum Beenden der Aufzeichnung die Taste ebenfalls
für 2 Sekunden gedrückt halten. Sobald der Speicherplatz im
Gerät komplett belegt ist, erscheint "FULL" im Display.
Starten Sie erst mit der Messaufzeichnung, wenn das Gerät sicher aufgestellt und eingestellt ist.
Bedienvorgänge währender Aufzeichnung können Fehlmessungen verursachen.
!
Speicher löschen
9
Um die Daten im Speicher vollständig zu löschen, die Taste "LEVEL " für 3 Sekunden gedrückt halten. Im Display erscheint "CLR". Zum Bestätigen des Löschvorgangs
die Taste "LEVEL " für 3 Sekunden gedrückt halten. Anschließend blinkt die Anzeige "CLR" für eine kurze Zeit. Sobald die normale Displayansicht wieder erscheint, ist
der Löschvorgang abgeschlossen.
2 sec
Gespeicherte Daten übertragen (SEND MEMORY)
10
Bevor die gespeicherten Daten ausgelesen und ausgewertet werden können, muss die Software auf der
mitgelieferten CD auf dem PC installiert werden. Legen Sie hierzu die CD in das Laufwerk Ihres PC, starten
das Installationsprogramm und folgen der Installationsroutiene.
Starten Sie nach erfolgreicher Installation die Applikation.
Anschließend schließen Sie das mitgelieferte Übertragungskabel an der PC-Schnittstelle des Gerätes an. Auf der anderen
Seite verbinden Sie das Kabel mit einem freien Port an Ihrem
PC. Zum Übertragen der Daten halten Sie die Taste "SEND
MEMORY" für 3 Sekunden gedrückt. Im Display erscheint
"SENDING MEMO" und erlischt wieder, sobald die Daten
übertragen sind.
Informationen zur Bedienung und Installation der mitgelieferten Software entnehmen Sie PDF-Datei auf der CD.
!
3 sec
DE
05

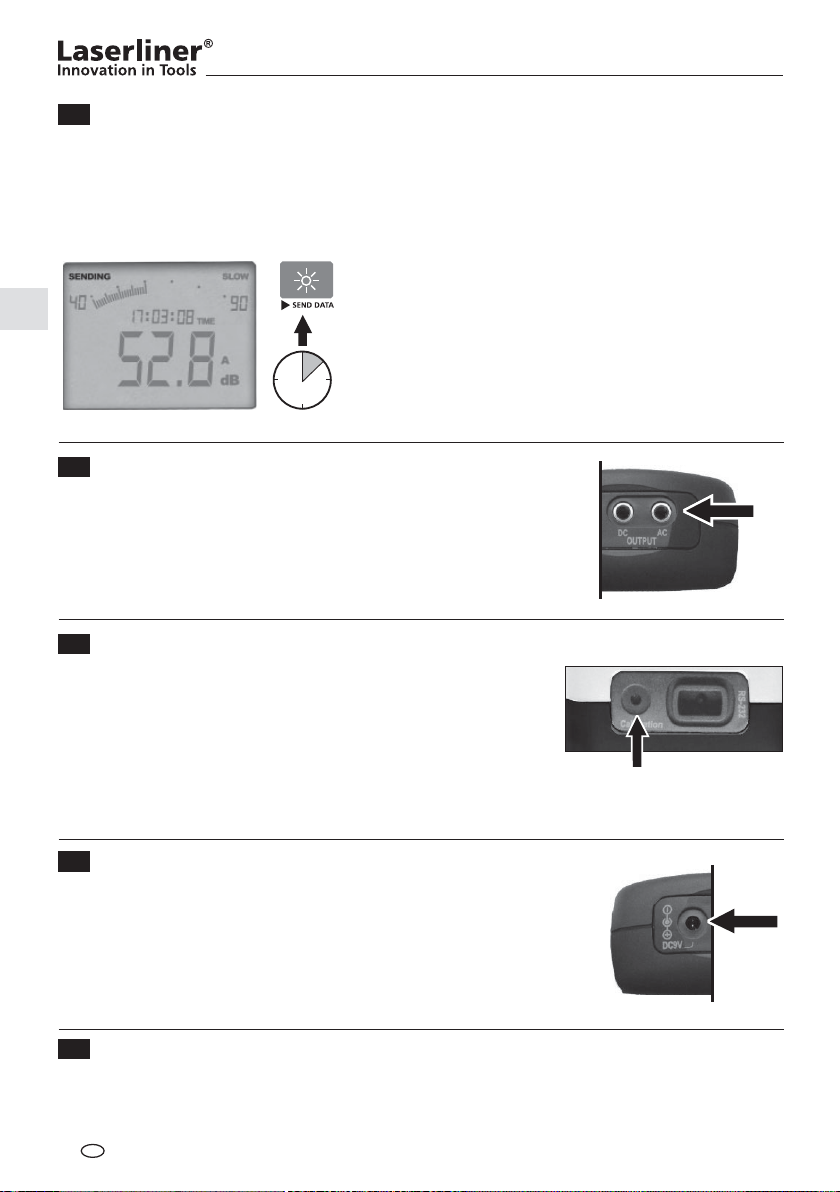

Echtzeitaufzeichnung (SEND DATA)
11
Bei umfangreichen Messungen, bei dem der interne Gerätespeicher nicht ausreichend Platz für die
aufgezeichneten Daten bietet, besteht die Möglichkeit, die Daten in Echtzeit auf den PC zu übertragen.
Die Speicherung Ö ndet somit direkt auf dem PC statt. Ebenso können die Messwerte direkt auf dem PC-
Monitor angezeigt und beobachtet werden.
Schließen Sie das Gerät wie unter Punkt 10 beschrieben an
den PC an und starten die Software. Um den Datentransfer
zu Starten, halten Sie die Taste "SEND DATA" für 3 Sekunden
gedrückt. Im Display erscheint "SENDING". Alle aufgenommenen Daten werden nun am PC in Echtzeit dargestellt.
Zum Beenden des Datentransfers erneut die Taste "SENDING
3 sec
DC / AC Ausgang
12
Das Gerät verfügt über analoge Signalausgänge. Über den DC-Ausgang wird das dB A bzw. dB C Signal ausgegeben für den Anschluss
an z. B. Messschreiber (Chart recorder) . Der AC- Ausgang stellt das
ungeÖ lterte Signal, welches direkt vom Mikrofon aufgezeichnet wird,
zur Verfügung für den Anschluss an z. B. Oszilloskope.
Kalibrierung und Justage
13
Die Überprüfung der Kalibrierung kann mit einem SchalldruckpegelKalibrator gemäß Norm IEC/EN 60942:2003ff durchgeführt werden.
Dabei wird vom Kalibrator eine Solllautstärke von 94dB vorgegeben.
und das Gerät sollte in der Einstellung 80 …130 dB geprüft werden
und die entsprechende Anzeige 94 dB zzgl. Toleranzbereich im Display anzeigen. Sollte eine Abweichung zu der Sollvorgabe vorhanden
sein, können Sie das Messgerät mit der Kalibrierschraube auf die
gewünschten 94 dB justieren.
DATA" für 3 Sekunden gedrückt halten.
Netzteilbetrieb
14
Bei Langzeitmessungen empÖ ehlt es sich das Gerät mit einem
geregeltem Netzteil zu betreiben (9 V, >= 500 mA DC, Hohlstecker
3,5 x 1,3 mm). Die Regelung und Filterung des Netzteiles sollte von
guter Qualität sein, um eventuelle Rückwirkungen auf das Messsignal auszuschliessen (Wechselspannungsanteil (Ripple) <= 100mV).
Befestigen auf Stativen
15
Für bestimme Messaufgaben kann es hilfreich sein, das Gerät auf einem Staitv zu befestigen. Zum Befestigen drehen Sie das Gerät im Uhrzeigersinn auf ein 1/4" Stativ. Zum Lösen das Gerät entgegen dem
Uhrzeigersinn drehen.
DE
06
SoundTest-Master
Technische Daten
Messbereich manueller Bereich 30 dB … 80 dB
Messbereich automatischer Bereich 30 dB … 130 dB
Genauigkeit ± 1,5 dB
Dynamikbereich 50 dB
Testbedingung 94 dB, 1 kHz Sinussignal
Frequenzbereich 31,5 Hz … 8 kHz
Messintervall Fast: 125 ms, Slow: 1 s
Au× ösung digital Anzeige 0,1 dB, Messrate: 2 Messungen/Sekunde
Auflösung analog Anzeige 1 dB, Messrate: 20 Messungen/Sekunde
Mikrofon Elektret Kondensator Mikrofon
Datenspeicher 16.000 Messpunkte
AC Spannungsausgang 0,70 Vrms bei Vollausschlag
DC Spannungsausgang 10 mV/dB, ca. 100 Ohm Ausgangsimpendanz
Schnittstelle Optoisolierte RS 232
Stromversorgung 6 x 1,5 V AAA
Netzteilanschluß 9 V DC, < 100 mV ripple, <= 150 mA Stromaufnahme
Arbeitstemperatur 0 °C … 40 °C (10% … 80% relative Luftfeuchte)
Lagertemperatur -10 °C …60 °C (10% … 70 % relative Luftfeuchte)
Abmessungen (B x H x T) 80 x 245 x 35 mm
Gewicht (inkl. Batterien) 350 g
40 dB … 90 dB
50 dB … 100 dB
60 dB … 110 dB
70 dB … 120 dB
80 dB … 130 dB
ca. 600 Ohm Ausgangsimpendanz
Technische Änderungen vorbehalten. 05.11
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und
Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter: www.laserliner.com/info
DE
07
Read the operating instructions and the enclosed brochure „Guarantee and additional notices“
completely. Follow the instructions they contain. Safely keep these documents for future reference.
!
Function/Application
The sound level meter is used to measure sound level with the frequency weighting Ö lters based on the
standard curves dB A and dB C as well as two time weighting factors (fast/slow). An internal memory
stores the data measured during long-term measurements and the internal interface enables real time
logging on a PC.
1
6 x AAA, 1,5 V
1
2
3
4
5 6
13 14
12
21
20
10 11
8 9
7
2
ON / OFF
Microphone/Wind guard
1
ON/OFF
2
Max. function
3
15
16
171819
dB A, dB C/Record
4
Time weighting/Memory
5
readout
Display lighting/Real time
6
recording
Adjust measuring range
7
9 V DC power supply con-
8
nection
DC/AC output
9
Calibration screw
10
PC interface
11
Data transfer
12
Analogue scale
13
Time weighting
14
Max. measuring range
15
dB A/dB C
16
Unit
17
18 Record measured values
19 Current measured value
20 Time
21 Min. measuring range
1 sec
GB
08
SoundTest-Master
Setting date/time (setup)
3
The current data and time should be set before using the
device for the first time to ensure stored measured values
are assigned for subsequent evaluation. Press and hold
the "MAX" button while switching on. You can change
the value with the "LEVEL" buttons and move to the next
value with the "MAX" button.
Date format: Year/month/day. Switch off the device to
store the setting.
Sound pressure level (dB)
4
This device registers sound in a similar way to the human ear. The
integrated microphone receives the incoming sound waves and
converts them into electrical signals. Human hearing involves speciÖ c
auditory curves. The greater the sound pressure, the louder the
sound is perceived to be. The higher the frequency, the higher the
pitch of the sound is perceived to be. To ensure that measurements
are aurally compensated, this measuring device is Ö tted with Ö lters.
The A-weighting (dB A) replicates the frequency response associated
with human hearing and is used for the majority of industrial noise
and environmental noise measurements.
The C-weighting is used in industrial measurements.
After switching on the device, correspondingly switch over the dB A/
dB C weighting Ö lter by pressing the "A/C" button.
Powerful wind noises (> 10m/s) can affect the measured value. In such cases, you should use the
wind de× ector supplied with the product.
!
Sound source Sound pressure level in dB (A)
Auditory threshold
Quiet residential area
Low-level conversation, quiet ofÖ ce
Normal conversation
Heavy road trafÖ c
Shouting, screaming
Pneumatic hammer (10 m away)
Start-up of a jet aircraft (100 m away)
Pain threshold
0
30 to 40
40 to 50
50 to 60
70 to 80
80 to 85
90 to 100
120 to 130
140
GB
09
Measuring range
5
Select the corresponding measuring range in the device to achieve the required degree of accuracy of
measurement results. In addition to the option of selecting the measuring range manually, the device also
features an automatic range detection function. You can set the required measuring range by pressing
the "LEVEL" buttons. To set the automatic measuring range, press and hold the "LEVEL " button until
the measuring range 30...130 dB appears in the display.
Measuring range: Manual
30 … 80 dB 60 … 110 dB
40 … 90 dB 70 … 120 dB
50 … 100 dB 80 … 130 dB
Measuring range: Automatic
30 … 130 dB
The following alert is shown on the display when the
measured values are outside the preset measuring range:
UNDER
OVER
Use the automatic measuring range to gauge the corresponding range. Then switch over to the
determined manual measuring range as greater accuracy is achieved in this range. Ideally, the
!
measured value should be in the middle of the deÖ ned measuring range.
Time weighting (FAST/SLOW)
6
The device features two different measuring intervals. "FAST"
time weighting should be set for signals that change quickly.
"SLOW" time weighting should be set for continual signals
that change slowly. The "FAST" measuring interval is 125
milliseconds while the "SLOW" measuring interval is 1 second.
The time weighting can be changed at any time during the
measurement by pressing the "FAST/SLOW" button.
Always make sure the time weighting is set correctly to match the signal to be measured. If
"SLOW" weighting is used for signals that change fast the measurement result may be falsiÖ ed as
!
peak levels may not be recorded.
The measured value is below the measuring range.
Correct the measuring range downward.
The measured value is above the measuring range.
Correct the measuring range upward.
GB
10
SoundTest-Master
MAX function
7
The MAX function is activated by pressing the "MAX" button. The measured value currently displayed
corresponds to the largest measured value. Lower measured values are not displayed. Press the "MAX"
button again to deactivate the function.
Record measured values (RECORD)
8
An internal memory makes it possible to record measured
data during a measurement session. The stored data can be
read out for subsequent evaluation. The memory can hold
up to 16,000 measurements. Press the "RECORD" button
for 2 seconds to start recording. "RECORD" appears at the
bottom of the display. Press the button again for 2 seconds to
stop recording. "FULL" is shown on the display as soon as the
memory in the device is full.
Do not start measurement recording before the device has been securely set up and adjusted.
Measurements may be falsiÖ ed if settings are changed during recording.
!
Clear memory
9
Press and hold the "LEVEL " button for 3 seconds to completely delete the data
in the memory. "CLR" appears on the display. Press and hold the "LEVEL " button
for 3 seconds to conÖ rm that you wish to delete the data. The "CLR" display then
× ashes for a short time. The delete operation is concluded as soon as the normal
display view appears again.
2 sec
Transfer stored data (SEND MEMORY)
10
The software on the supplied CD must be installed on your PC before the stored data can be read out and
evaluated. Place the CD in the drive of your PC, start the installation program and follow the installation
routine.
After successful installation, start the application. Then
connect the supplied transfer cable to the PC interface on the
device. Connect the other end of the cable to a free port on
your PC. Press and hold the "SEND MRMORY" button for 3
seconds to transfer the data. "SENDING MEMO" appears on
the display and goes out again as soon as data transfer has
been completed.
Refer to the PDF Ö le on the CD for information on installation
and operation of the supplied software.
!
3 sec
GB
11
Real time recording (SEND DATA)
11
It is possible to transfer the data to the PC in real time when conducting extensive measurements where
there is not sufÖ cient space in the internal memory for the recorded data. Data storage takes place directly
at the PC. The measured data can also be displayed and observed directly on the PC monitor.
Connect the device to the PC as described under Point 10 and
start the program. Press and hold the "SEND DATA" button
for 3 seconds to start data transfer. "SENDING" appears on
the display. All recorded data are now shown in real time on
the PC. Press the "SEND DATA" button again for 3 seconds to
stop data transfer.
3 sec
DC/AC output
12
The device is equipped with analogue signal outputs. The dB A or dB
C signal is output via the CD output for connection to a chart recorder for instance. The unÖ ltered signal that is recorded directly from
the microphone is made available at the AC output for a possible
connection to an oscilloscope.
Calibration and adjustment
13
The calibration can be checked by means of a sound pressure level
calibrator in accordance with IEC/EN 60942:2003ff. The calibrator
deÖ nes a target volume of 94 dB. The device should be checked in
the 80...130 dB setting and show 94 dB plus the tolerance range on
the display. If the displayed value deviates from the target volume,
you can adjust the sound level meter to the required 94 dB by means
of the calibration screw.
Power pack operation
14
It is recommended to operate the device with a controlled power
pack (9 V, > = 500 mA DC, DC power plug 3.5 x 1.3 mm). High
quality control and Ö ltering of the power pack is required in order
to rule out possible interference on the measurement signal (ripple
<= 100 mV).
Mounting on tripod
15
For certain measuring tasks it may be of advantage to secure the device on a tripod. To do so, screw the
device on to a tripod with a 1/4" connection. Undo the device by turning in anticlockwise direction.
GB
12
SoundTest-Master
Technical data
Manual measuring range 30 dB … 80 dB
Automatic measuring range 30 dB … 130 dB
Accuracy ±1.5 dB
Dynamic range 50 dB
Test condition 94 dB, 1 kHz sinusoidal signal
Frequency range 31.5 Hz ... 8 kHz
Measuring interval Fast: 125 ms, Slow: 1 s
Resolution of digital display 0.1 dB, Measuring rate: 2 measurements/second
Resolution of analogue display 1 dB, Measuring rate: 20 measurements/second
Microphone Electret microphone
Data memory 16,000 measurements
AC voltage output 0.70 Vrms at full deflection, approx. 600 ohm output
DC voltage output 10 mV/dB, approx. 100 ohm output impedance
Interface Optoinsulated RS 232
Power supply 6 x 1.5 V AAA
Power pack connection 9 V DC, < 100 mV ripple, <= 150 mA current consumption
Operating temperature 0 °C … 40 °C (10 % … 80 % relative humidity)
Storage temperature -10 °C …60 °C (10 % … 70 % relative humidity)
Dimensions (W x H x D) 80 x 245 x 35 mm
Weight (including batteries) 350 g
40 dB … 90 dB
50 dB … 100 dB
60 dB … 110 dB
70 dB … 120 dB
80 dB … 130 dB
impedance
Subject to technical modiÖ cations. 05.11
EU directives and disposal
This device complies with all necessary standards for the free movement of goods within the EU.
This product is an electric device and must be collected separately for disposal according to the
European Directive on waste electrical and electronic equipment.
Further safety and supplementary notices at: www.laserliner.com/info
GB
13
Lees de bedieningshandleiding en de bijgevoegde brochure ‚Garantie- en aanvullende aanwijzingen‘
volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie goed.
!
Functie / toepassing
Het geluidsniveau-meettoestel is bedoeld voor het meten van geluidsniveaus, zowel met beoordelingsÖ lters
voor de frequentie volgens de standaardcurven dB A en dB C als met twee tijdbeoordelingen (fast/slow).
Een intern geheugen is bedoeld voor de opname van meetgegevens bij langetermijnmetingen, de interne
interface maakt real time-protocollering aan de pc mogelijk.
1
6 x AAA, 1,5 V
1
2
3
4
5 6
13 14
12
21
20
10 11
8 9
7
2
ON / OFF
Microfoon / windbescherming
1
Aan / uit
2
Max-functie
3
15
16
171819
dB A, dB C / opnemen
4
Tijdbeoordeling / geheugen
5
uitlezen
Displayverlichting / real time-
6
opname
Meetbereik instellen
7
Netadapteraansluiting 9 V DC
8
DC/AC-uitgang
9
Kalibratieschroef
10
Pc-interface
11
Gegevensoverdracht
12
Analoge schaal
13
Tijdbeoordeling
14
Max. meetbereik
15
dB A / dB C
16
Eenheid
17
18 Meetwaarden opnemen
19 Actuele meetwaarde
20 Tijd
21 Min. meetbereik
1 sec
NL
14
SoundTest-Master
Datum / tijd instellen (setup)
3
Bij de ingebruikname dienen de actuele datum en de tijd
te worden ingesteld. Op deze wijze kunnen de opgeslagen
meetwaarden voor de latere analyse worden toegewezen.
Houd de toets 'MAX' tijdens het inschakelen ingedrukt.
Met behulp van de toetsen 'LEVEL' kunt u de waarde
veranderen, met de toets 'MAX' springt u naar de
volgende waarde. Datumformaat: jaar/maand/dag.
Schakel het toestel uit om de instellingen op te slaan.
Geluidsdrukniveau (dB)
4
Dit apparaat neemt het geluid op vergelijkbare wijze op als het
menselijke oor. De geïntegreerde microfoon ontvangt de binnenkomende geluidsgolven en vormt deze om in elektrische signalen.
Het menselijke gehoor functioneert volgens bepaalde gehoorcurven.
Hoe hoger de geluidsdruk, hoe harder het geluid ervaren wordt. Hoe
hoger de frequentie, hoe hoger het geluid ervaren wordt.
Dit meettoestel is uitgerust met Ö lters om een gehoorconforme me-
ting te waarborgen. De A-meting (dB(A)) vormt de frequentiegang
van het menselijke gehoor en wordt in de meeste metingen van
werk- en omgevingslawaai toegepast.
De C-beoordeling wordt bijv. bij industriële metingen toegepast.
Na het inschakelen kunt u met behulp van de toets 'A/C' omschakelen
tussen de beoordelingsÖ lters dB A / dB C.
Sterke windgeluiden (>10 m/sec.) kunnen de meetwaarde beïnvloeden. Gebruik in dit geval de
de bijgeleverde windbescherming.
!
Geluidsbron Geluidsdrukniveau in db(A)
Gehoordrempel
Rustig woongebied
Zacht gesprek, rustig kantoor
Normaal gesprek
Druk wegverkeer
Roepen, schreeuwen
Persluchthamer (10 m afstand)
Start van een straaljager (100 m afstand)
Pijngrens
0
30…40
40…50
50…60
70…80
80…85
90…100
120…130
140
NL
15
Meetbereik
5
Voor zo nauwkeurig mogelijke meetresultaten moet u het dienovereenkomstige meetbereik in het toestel
kiezen. Het toestel beschikt zowel over de mogelijkheid om een meetbereik handmatig in te stellen als
over een automatische bereiksherkenning. Door indrukken van de toetsen 'LEVEL' kunt het gewenste
meetbereik instellen. Druk de toets 'LEVEL ' in totdat het meetbereik 30 ... 130 dB op het display
verschijnt om het automatische meetbereik in te stellen.
Meetbereik: handmatig
30 … 80 dB 60 … 110 dB
40 … 90 dB 70 … 120 dB
50 … 100 dB 80 … 130 dB
Meetbereik: automatisch
30 … 130 dB
Als de meetwaarden buiten het vooringestelde meetbereik
liggen, verschijnt de volgende melding op het display:
UNDER
OVER
Gebruik het automatische meetbereik om het desbetreffende bereik uit te peilen. Schakel
vervolgens over naar het berekende, handmatige meetbereik omdat hier een grotere nauwkeurigheid
!
wordt bereikt. De meetwaarde dient idealiter in het midden van het vastgelegde meetbereik te liggen.
Tijdbeoordeling (FAST/SLOW)
6
Het toestel beschikt over twee verschillende meetintervallen.
Bij signalen die snel veranderen, dient de tijdbeoordeling
'FAST' te worden ingesteld. Bij constante signalen die
langzaam veranderen, dient de tijdbeoordeling 'SLOW' te
worden ingesteld. Het meetinterval bij 'FAST' bedraagt 125
milliseconden en 1 seconde bij 'SLOW'. Door indrukken van
de toets 'FAST/SLOW' kan de tijdbeoordeling tijdens de
meting te allen tijde worden omgeschakeld.
Let op de correcte instelling van de tijdbeoordeling volgens het te meten signaal. Als bij snel
veranderende signalen 'SLOW' als tijdbeoordeling wordt gebruikt, kan dit leiden tot een verkeerd
!
meetresultaat omdat eventuele pieken niet worden geregistreerd.
De meetwaarde ligt onder het meetbereik.
Corrigeer het meetbereik naar beneden.
De meetwaarde ligt boven het meetbereik.
Corrigeer het meetbereik naar boven.
NL
16
SoundTest-Master
MAX-functie
7
Druk op de toets 'MAX' om de MAX-functie te activeren. De actueel weergegeven meetwaarde komt
overeen met de grootste gemeten waarde. Lagere meetwaarden worden niet weergegeven. Druk
opnieuw op de toets 'MAX' om deze functie te deactiveren.
Meetwaarden opnemen (RECORD)
8
Met het interne geheugen kunnen meetgegevens tijdens een
meting worden opgenomen. De opgeslagen gegevens kunnen
worden uitgelezen voor een latere analyse. Het geheugen heeft
een capaciteit van 16.000 meetpunten. Druk 2 seconden lang
op de toets 'RECORD' om de opname te starten. Onder op het
display verschijnt 'RECORD'. Druk nogmaals 2 seconden op deze
toets om de opname te beëindigen. Zodra het geheugen in het
toestel vol is, verschijnt 'FULL' op het display.
Start pas met de meetopname als het toestel op een veilige plaats staat en correct is ingesteld.
Bedieningshandelingen tijdens de opname kunnen tot verkeerde metingen leiden.
!
Geheugen wissen
9
Druk 3 seconden lang op de toets 'LEVEL ' om alle gegevens in het geheugen te
wissen. Op het display verschijnt 'CLR'. Druk 3 seconden op de toets 'LEVEL ' om
het wissen van de gegevens te bevestigen. Vervolgens knippert de weergave 'CLR'
kortstondig. Zodra het normale display weer verschijnt, zijn alle gegevens gewist.
2 sec
Opgeslagen gegevens overdragen (SEND MEMORY)
10
Voordat de opgeslagen gegevens uitgelezen en geanalyseerd kunnen worden, moet de software op de
bijgeleverde cd op de pc worden geïnstalleerd. Plaats hiervoor de cd in het station van uw pc, start het
installatieprogramma en volg de stappen van de installatieroutine.
Start de applicatie na de succesvolle installatie. Sluit
vervolgens de bijgeleverde overdrachtskabel aan op de
pc-interface van het toestel. Op de andere zijde verbindt u
de kabel met een vrije port van uw pc. Houd de toets 'SEND
MEMORY' gedurende 3 seconden ingedrukt om de gegevens
over te dragen. Op het display verschijnt 'SENDING MEMO'. De
melding verdwijnt weer zodra de gegevens zijn overgedragen.
Voor informatie over de bediening en de installatie van de
bijgeleverde software verwijzen wij naar het PDF-bestand op
!
de cd.
3 sec
NL
17
Real time-opname (SEND DATA)
11
Bij omvangrijke metingen waarbij het interne geheugen niet voldoende plaats biedt voor de opgenomen
gegevens, bestaat de mogelijkheid om de gegevens in real time naar de pc over de dragen. De gegevens
worden dus direct op de pc opgeslagen. Ook kunnen de meetwaarden direct op de pc-monitor weergegeven en geobserveerd worden.
Sluit het toestel zoals onder punt 10 beschreven aan op de pc
en start vervolgens de software. Houd de toets 'SEND DATA'
gedurende 3 seconden ingedrukt om de gegevensoverdracht
te starten. Op het display verschijnt 'SENDING'. Alle opgenomen gegevens worden nu in real time op de pc weergegeven.
Druk opnieuw 3 seconden op de toets 'SENDING DATA' om de
3 sec
DC/AC-uitgang
12
Het toestel beschikt over analoge signaaluitgangen. Via de DC-uitgang
wordt het dB A- resp. het dB C-signaal uitgegeven voor de aansluiting
op bijv. de meetschrijver (chart recorder). De AC-uitgang stelt het
ongeÖ lterde signaal dat direct van de microfoon wordt opgenomen,
ter beschikking voor de aansluiting op bijv. oscilloscopen.
Kalibratie en afstelling
13
De controle van de kalibratie kan door middel van een geluidsdrukkalibrator conform IEC/EN 60942:2003vv worden uitgevoerd. Daarbij
wordt door de kalibrator een ingestelde geluidssterkte van 94 dB
voorgeschreven. Het toestel dient in de instelling 80 ... 130 dB te
worden gecontroleerd en moet de dienovereenkomstige weergave
94 dB plus tolerantie op het display weergeven. In geval van een
afwijking ten opzichte van de ingestelde waarde kunt u het
meettoestel via de kalibratieschroef instellen op de gewenste 94 dB.
gegevensoverdracht te beëindiging.
Netadaptervoeding
14
Bij langetermijnmetingen adviseren wij, het toestel met een
geregelde netadapter te gebruiken (9 V, >= 500 mA DC, DC-stekker
3,5 x 1,3 mm). De regeling en Ö ltering van de netadapter dienen van
goede kwaliteit te zijn om eventuele uitwerkingen op het meetsignaal uit te sluiten (wisselspanningsaandeel (ripple) <= 100 mV).
Bevestigen op statieven
15
Voor bepaalde meettaken kan het zinvol zijn om het toestel op een statief te bevestigen. Draai het toestel
met de klok mee op een 1/4" statief om het te bevestigen. Draai het toestel tegen de klok in weer los.
NL
18
SoundTest-Master
Technische gegevens
Meetbereik / handmatig bereik 30 dB … 80 dB
Meetbereik / automatisch bereik 30 dB … 130 dB
Nauwkeurigheid ± 1,5 dB
Dynamisch bereik 50 dB
Testvoorwaarde 94 dB, 1 kHz sinussignaal
Frequentiebereik 31,5 Hz … 8 kHz
Meetinterval Fast: 125 ms, Slow: 1 sec.
Resolutie digitale weergave 0,1 dB, Meetsnelheid: 2 metingen/seconde
Resolutie analoge weergave 1 dB, Meetsnelheid: 20 metingen/seconde
Microfoon Elektret-condensator microfoon
Gegevensgeheugen 16.000 meetpunten
AC-spanningsuitgang 0,70 Vrms bij volle uitslag ca. 600 ohm uitgangsimpedantie
DC-spanningsuitgang 10 mV / dB, ca. 100 ohm uitgangsimpedantie
Interface optisch geïsoleerde RS 232
Voeding 6 x 1,5 V AAA
Netadapteraansluiting 9 V DC, < 100 mV ripple, <= 150 mA stroomopname
Arbeidstemperatuur 0Ɓ°C … 40Ɓ°C (10Ɓ% … 80Ɓ% relatieve luchtvochtigheid)
Opslagtemperatuur -10Ɓ°C …60Ɓ°C (10Ɓ% … 70Ɓ% relatieve luchtvochtigheid)
Afmetingen (B x H x D) 80 x 245 x 35 mm
Gewicht (incl. batterijen) 350 g
40 dB … 90 dB
50 dB … 100 dB
60 dB … 110 dB
70 dB … 120 dB
80 dB … 130 dB
Technische wijzigingen voorbehouden. 05.11
EU-bepalingen en afvoer
Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer
binnen de EU. Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor
oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.
Verdere veiligheids- en aanvullende instructies onder: www.laserliner.com/info
NL
19
Lisez entièrement le mode d‘emploi et le carnet ci-joint „Remarques supplémentaires et concernant la
garantie“ ci-jointes. Suivez les instructions mentionnées ici. Conservez ces informations en lieu sûr.
!
Fonction/Utilisation
Le sonomètre sert à mesurer les niveaux sonores aussi bien avec des Ö ltres de pondération de fréquence
selon les courbes standard dB A et dB C qu'avec les deux évaluations temporelles (Fast/Slow). Une mémoire interne sert à enregistrer les données mesurées dans le cas des mesures de longue durée, l'interface
interne permet d'établir des protocoles en temps réel sur l'ordinateur.
1
6 x AAA, 1,5 V
1
2
3
4
5 6
13 14
12
21
20
10 11
8 9
7
2
ON / OFF
Microphone / Pare-vent
1
Marche/Arrêt
2
Fonction MAX
3
15
16
171819
dB A, dB C / Enregistrement
4
Evaluation temporelle / Lecture
5
de la mémoire
Eclairage de l'écran / Enregis-
6
trement en temps réel
Réglage du champ de mesure
7
Raccordement au secteur
8
9 V CC
Sortie CC / CA
9
Vis de calibrage
10
Interface PC
11
Transmission des données
12
Echelle analogique
13
Evaluation temporelle
14
Plage de mesure max.
15
dB A / dB C
16
Unité
17
Enregistrement des valeurs
18
mesurées
19 Valeur mesurée actuelle
20 Heure
21 Plage de mesure min.
1 sec
FR
20
SoundTest-Master
Réglage de la date / de l'heure (setup)
3
Il convient de régler la date actuelle ainsi que l'heure lors
de la mise en service de l'instrument. Cela garantit ainsi
l'affectation des valeurs mesurées pour l'évaluation ultérieure. Maintenir la touche "MAX" enfoncée à la mise sous
circuit de l'instrument. Les touches "LEVEL" permettent
de modifier la valeur et la touche "MAX permet de passer
à la valeur suivante. Format de la date : année/mois/jour.
Mettre l'instrument hors tension pour l'enregistrement.
Niveau de pression acoustique (dB)
4
Cet instrument enregistre le bruit de manière semblable à l‘oreille
humaine. Le microphone intégré reçoit les ondes sonores qui arrivent
et les transforme en signaux électriques. L‘oreille humaine fonctionne selon certaines courbes de la sensibilité auditive. Plus la pression
acoustique est élevée, plus le son perçu est fort. Plus la fréquence
est élevée, plus le son perçu est fort. Pour garantir une mesure à
correction auditive, cet instrument de mesure est équipé de Ö ltres.
L‘évaluation A (db A) reproduit la réponse fréquentielle de l‘oreille
humaine et est utilisée pour la plupart des mesures des bruits sur le
lieu de travail et environnants.
L'évaluation C est, par ex., utilisée pour les mesures industrielles.
Après la mise sous tension de l'instrument, commuter entre les Ö ltres
d'évaluation dB A / dB C en appuyant sur la touche "A/C".
Des bruits de vent forts (> 10m/seconde) peuvent in× uencer la valeur mesurée. Dans ce cas, utiliser
le pare-vent fourni avec l‘instrument.
!
Source de bruits Niveau de pression acoustique en dB (A)
Seuil d‘audition
Environnement d‘habitation calme
Conversation à voix basse, bureau tranquille
Conversation courante
Bruits de circulation routière intense
Appel, cris
Marteau piqueur (à 10 m de distance)
Avion à réaction au décollage (à 100 m de distance
Seuil de la douleur
0
30…40
40…50
50…60
70…80
80…85
90…100
120…130
140
FR
21
Plage de mesure
5
Il est nécessaire de sélectionner le champ de mesure correspondant sur l'instrument aÖ n d'obtenir les
résultats de mesure les plus précis possibles. L'instrument permet aussi bien de sélectionner manuellement
une plage de mesure que d'opter pour une reconnaissance automatique de la plage. Régler la plage de
mesure souhaitée en appuyant sur les touches "LEVEL". Maintenir la touche "LEVEL " enfoncée jusqu'à
ce que la plage de mesure 30 à 130 dB s'afÖ che à l'écran pour régler la plage de mesure automatique.
Plage de mesure|: manuelle
30 à 80 dB 60 à 110 dB
40 à 90 dB 70 à 120 dB
50 à 100 dB 80 à 130 dB
Plage de mesure|: automatique
30 à 130 dB
Si les valeurs mesurées sont situés en dehors de la plage de
mesure préréglée, le message suivant s'afÖ che à l'écran :
UNDER
OVER
Utiliser la plage de mesure automatique pour réajuster la plage correspondante. Passer ensuite à
la plage de mesure déterminée manuellement aÖ n d'atteindre une précision plus élevée. La valeur
!
mesurée devrait être comprise dans le meilleur des cas dans la plage de mesure déterminée.
Evaluation temporelle (FAST/SLOW)
6
L'instrument est doté de deux intervalles de mesure différents.
Il convient de régler l'évaluation temporelle "FAST" en cas
de signaux qui changent rapidement. Il convient de régler
l'évaluation temporelle "SLOW" en cas de signaux continus
qui changent lentement. L'intervalle de mesure pour "FAST"
correspond à 125 millisecondes et à 1 seconde pour "SLOW".
En appuyant sur la touche "FAST/SLOW", il est possible de
commuter d'un intervalle de mesure à l'autre à n'importe quel
moment pendant la mesure.
Faire attention au bon réglage de l'évaluation temporelle en fonction du signal à mesurer. Si
"SLOW" est utilisée en cas de signaux qui changent rapidement, cela peut conduire à un résultat
!
de mesure erroné étant donné que des niveaux de pointe éventuels ne sont pas saisis.
La valeur mesurée est située en dessous de la plage
de mesure. Corriger la plage de mesure vers le bas.
La valeur mesurée dépasse la plage de mesure.
Corriger la plage de mesure vers le haut.
FR
22
SoundTest-Master
Fonction MAX
7
Il sufÖ t d'appuyer sur la touche "MAX" pour activer la fonction MAX. La valeur de mesure actuellement
afÖ chée correspond à la valeur maximale mesurée. Les valeurs de mesure inférieures ne sont pas afÖ chées.
Il sufÖ t de réappuyer sur la touche "MAX" pour désactiver la fonction.
Enregistrement des valeurs mesurées (RECORD)
8
Une mémoire interne permet d'enregistrer les données mesurées pendant une mesure. Il est possible de consulter les données enregistrées pour les évaluer ultérieurement. La mémoire
permet d'enregistrer 16 000 points de mesure. Il sufÖ t de
maintenir la touche "RECORD" appuyée pendant 2 secondes
pour démarrer l'enregistrement. "RECORD" apparaît en bas
de l'écran d'afÖ chage. Maintenir également la touche
enfoncée pendant 2 secondes pour mettre Ö n à
l'enregistrement. Dès que l'espace de mémoire de
l'instrument est plein, le message "FULL" s'afÖ che à l'écran.
Commencer uniquement avec l'enregistrement des valeurs de mesure que si l'instrument est
correctement installé et réglé. Des opérations effectuées pendant l'enregistrement peuvent
!
entraîner des mesures erronées.
Effacement de la mémoire
9
Maintenir la touche "LEVEL " enfoncée pendant 3 secondes pour effacer complètement les données enregistrées dans la mémoire. "CLR" s'afÖ che à l'écran
d'afÖ chage. Maintenir la touche "LEVEL " enfoncée pendant 3 secondes pour
conÖ rmer la procédure d'effacement. Le message "CLR" clignote ensuite brièvement.
Dès que la vue écran normale réapparaît, la procédure d'effacement est terminée.
2 sec
Transfert des données enregistrées (SEND MEMORY)
10
Il faut installer le logiciel se trouvant sur le CD fourni avec l'instrument sur le PC avant de pouvoir lire et
évaluer les données enregistrées. Pour cela, insérer le CD dans le lecteur de CD du PC, lancer le
programme d'installation et suivre la routine d'installation.
Démarrer l'application après une installation réussie.
Brancher ensuite le câble de transfert fourni avec l'instrument à
l'interface PC de l'instrument. Brancher l'autre extrémité du câble
sur un port libre du PC. Maintenir la touche "SEND MEMORY"
enfoncée pendant 3 secondes pour transmettre les données.
"SENDING MEMO" s'afÖ che à l'écran d'afÖ chage et disparaît à
nouveau dès que les données ont été transmises.
Consulter le Ö chier PDF enregistré sur le CD pour obtenir des
informations sur l'utilisation et l'installation du logiciel fourni
!
avec l'instrument.
3 sec
FR
23
Enregistrement en temps réel (SEND DATA)
11
En cas de mesures étendues pour lesquelles il n'y a pas sufÖ samment de place dans la mémoire interne
de l'appareil pour enregistrer les données, il est possible de transférer les données en temps réel sur le
PC. L'enregistrement a ainsi lieu directement sur le PC. Il est également possible d'afÖ cher directement les
valeurs mesurées sur le moniteur du PC et de les examiner.
Brancher l'instrument au PC comme décrit au point 10 et
lancer le logiciel. Maintenir la touche "SEND DATA" enfoncée
pendant 3 secondes pour démarrer le transfert des données.
"SENDING" s'afÖ che à l'écran d'afÖ chage. Toutes les données
enregistrées sont représentées en temps réel sur le PC.
Appuyer à nouveau pendant 3 secondes sur la touche
3 sec
Sortie CC / CA
12
L'instrument est doté de sorties de signaux analogiques. Le signal dB
A ou dB C sort par la sortie CC pour le raccordement à par ex. un
enregistreur de mesures (Chart recorder). La sortie CA met le signal
non Ö ltré directement enregistré par le microphone à disposition
pour un branchement à des oscilloscopes.
Calibrage et réglage
13
Il est possible d'effectuer le contrôle du calibrage au moyen d'un
calibreur du niveau sonore selon la norme CEI/EN 60942:2003 et
suivantes. Le calibreur prescrit pour cela un volume théorique de 94
dB. Il convient de contrôler l'instrument au réglage compris entre 80
et 130 dB et la valeur correspondante de 94 dB en plus de la plage
de tolérance doit s'afÖ cher à l'écran. En cas de divergence par rap-
port à la donnée théorique, il est possible de régler l'instrument de
mesure à la valeur souhaitée de 94 dB en utilisant la vis de calibrage.
"SENDING DATA" pour mettre Ö n au transfert des données.
Fonctionnement avec le bloc d'alimentation
14
Dans le cas de mesure de longue durée, il est recommandé
d'utiliser l'instrument avec un bloc d'alimentation contrôlé (9 V,
>= 500 mA CC, connecteur creux 3,5 x 1,3 mm). La régulation et
le Ö ltrage du bloc d'alimentation devraient être de bonne qualité
aÖ n d'éviter des rétroactions éventuelles sur le signal de mesure
(composante alternative (ondulée) <= 100 mV).
Fixation sur des trépieds
15
Il peut être utile de Ö xer l'instrument sur un trépied pour certaines opérations de mesure. Tourner
l'instrument dans le sens des aiguilles d'une montre sur un trépied de 1/4 de pouce pour pouvoir le Ö xer
sur un trépied. Le tourner dans le sens inverse des aiguilles d'une montre pour desserrer l'instrument.
FR
24
SoundTest-Master
Données techniques
Plage de mesure en cas de plage de mesure
manuelle
Plage de mesure en cas de plage de mesure
automatique
Précision ± 1,5 dB
Régime de volume 50 dB
Condition de test 94 dB, signal sinusoïdal 1 KHz
Plage des fréquences 31,5 Hz à 8 kHz
Intervalle de mesure Fast : 125 ms, Slow : 1 s
Résolution de l'afÖ chage numérique 0,1 dB, taux de mesure : 2 mesures par seconde
Résolution de l'affichage analogique 1 dB, taux de mesure : 20 mesures par seconde
Microphone Microphone à condensateur électret
Mémoire des données 16Ɓ000 points de mesure
Sortie de tension CA 0,70 Vrms à une déviation maximale, env. 600 ohms
Sortie de tension CC 10 mV/dB, env. 100 ohms d'impédance de sortie
Interface RS232 opto-isolée
Alimentation électrique 6 piles de 1,5 V AAA
Raccordement au secteur 9 V CC, < 100 mV ondulé,
Température de fonctionnement 0 °C à 40 °C (10 % à 80% d'humidité relative de l'air)
Température de stockage -10 °C à 60 °C (10 % à 70 % d'humidité relative de l'air)
Dimensions (l x h x p) 80ƁxƁ245ƁxƁ35 mm
Poids (piles incluses) 350 g
30 dB à 80 dB
40 dB à 90 dB
50 dB à 100 dB
60 dB à 110 dB
70 dB à 120 dB
80 dB à 130 dB
30 dB à 130 dB
d'impédance de sortie
<= 150 mA d'intensité de courant absorbé
Sous réserve de modiÖ cations techniques. 05.11
Réglementation UE et élimination des déchets
L‘appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l‘Union européenne.Ce produit est un appareil électrique et doit donc faire l‘objet
d‘une collecte et d‘une mise au rebut sélectives conformément à la directive européenne sur les
anciens appareils électriques et électroniques (directive DEEE).
Autres remarques complémentaires et consignes de sécurité sur www.laserliner.com/info
FR
25
Lue käyttöohje kokonaan. Lue myös lisälehti Takuu- ja lisäohjeet . Noudata annettuja ohjeita.
Säilytä hyvin nämä ohjeet.
!
Toiminta/Käyttö
Äänitasomittaria käytetään äänitasojen mittaukseen sekä vakiokäyrien dB(A) ja dB(C) mukaisella taajuudenpainotussuodattimella että aikapainotuksilla (Fast/Slow). Mittausarvot voidaan tallentaa sisäiseen
muistiin pitkäaikaismittauksissa, ja tietokoneliitäntä mahdollistaa tosiaikaseurannan PC:llä.
1
6 x AAA, 1,5 V
1
2
3
4
5 6
13 14
12
21
20
10 11
8 9
7
2
ON / OFF
Mikrofoni / tuulisuojus
1
Päälle/pois
2
Max-toiminto
3
15
16
171819
dB (A), dB (C) / tallennus
4
Aikapainotus / muistin luke-
5
minen
Näytön valaistus / tosiaikaseu-
6
ranta
Mittausalueen valinta
7
Verkkolaiteliitäntä 9 V DC
8
DC/AC-lähtö
9
Kalibrointiruuvi
10
PC-liitäntä
11
Tiedonsiirto
12
Analogia-asteikko
13
Aikapainotus
14
Suurin mittausalue
15
dB (A) / dB (C)
16
Yksikkö
17
18 Mittausarvojen tallennus
19 Nykyinen mittausarvo
20 Kellonaika
21 Pienin mittausalue
1 sec
FI
26
SoundTest-Master
Päiväyksen / kellonajan asetus (Setup)
3
Päiväys ja kellonaika on asetettava käyttöönoton yhteydessä.
Näin varmistetaan tallennettujen mittausarvojen kohdennus myöhempää analysointia varten. Pidä "MAX"-painike
painettuna, kun kytket laitteen päälle. Arvoa muutetaan
"LEVEL"-painikkeella ja seuraavaan arvoon hypätään
"MAX"-painikkeella.
Päiväyksen muoto: vuosi/kuukausi/päivä. Tallennusta varten
laite kytketään pois päältä.
Äänenpainetaso (dB)
4
Tämä laite havaitsee äänen samalla tavalla kuin ihmiskorva. Sisäänrakennettu mikrofoni ottaa vastaan tulevat ääniaallot ja muuntaa
ne sähkösignaaleiksi. Ihmisen kuulo toimii tiettyjen kuulokäyrien
mukaisesti. Mitä suurempi äänenpaine, sitä voimakkaampana ääni
koetaan. Mitä suurempi taajuus, sitä korkeammaksi ääni koetaan.
Kuulon mukaisen mittauksen varmistamiseksi tämä mittari on varustettu suodattimilla. A-painotus (dB A) muokkaa taajuusvastekäyrän
ihmisen kuulon mukaiseksi, ja sitä käytetään useimmissa työpaikan ja
ympäristön melumittauksissa. C-painotusta käytetään esim. teollisuuden mittauksissa.
Päällekytkennän jälkeen valitaan painotussuodatin dB (A) / dB (C)
"A/C"-painikkeella.
Voimakkaan tuulen (> 10 m/s) aiheuttama melu voi vaikuttaa mittausarvoon.
Käytä tällöin mukana toimitettua tuulisuojusta.
!
Melunlähde Äänenpainetaso dB (A)
Kuulokynnys
Rauhallinen asuinrakennus
Hiljainen keskustelu, rauhallinen toimisto
Normaali keskustelu
Voimakas katuliikenne
Huuto, kirkuminen
Paineilmavasara (10 m etäisyydellä)
Suihkukoneen lähtö (100 m etäisyydellä)
Kipuraja
0
30…40
40…50
50…60
70…80
80…85
90…100
120…130
140
FI
27
Mittausalue
5
Jotta saataisiin mahdollisimman tarkkoja mittaustuloksia, laitteesta on valittava sopiva mittausalue. Laite
tarjoaa mahdollisuuden valita mittausalue manuaalisesti tai käyttää automaattista aluevalintaa. Haluttu
mittausalue asetetaan painamalla "LEVEL"-painiketta. Automaattinen mittausalueen valinta asetetaan
pitämällä "LEVEL "-painike painettuna, kunnes näyttöön tulee mittausalue 30…130 dB.
Mittausalue: manuaalinen
30 … 80 dB 60 … 110 dB
40 … 90 dB 70 … 120 dB
50 … 100 dB 80 … 130 dB
Mittausalue: automaattinen
30 … 130 dB
Jos mittausarvot ovat mittausalueen ulkopuolella, näyttöön
tulee seuraava huomautus:
UNDER
OVER
Käytä oikean alueen määrityksessä apuna automaattista mittausalueen valintaa. Kytke lopuksi
määritetty manuaalinen mittausalue, koska näin saadaan suurempi mittaustarkkuus. Mittausarvon
!
tulisi ihannetapauksessa olla valitun mittausalueen keskellä.
Aikapainotus (FAST/SLOW)
6
Laitteessa on valittavana kaksi mittausväliä. Kun mitataan
nopeasti muuttuvia signaaleja, tulee käyttää aikapainotusta
"FAST". Jatkuvilla, hitaasti muuttuvilla signaaleilla tulee käyttää aikapainotusta "SLOW". Mittausväli on "FAST"-painotuksella 125 millisekuntia ja "SLOW"-painotuksella 1 sekunti.
Aikapainotusta voidaan vaihtaa milloin tahansa mittauksen
aikana "FAST/SLOW"-painikkeella.
Muista aikapainotuksen oikea asetus mitattavan signaalin mukaisesti. Jos käytetään
"SLOW"-painotusta nopeasti muuttuvilla signaaleilla, mittaustulos voi olla väärä, koska
!
mahdolliset huipputasot (piikit) jäävät ilmaisematta.
Mittausarvo on mittausalueen alapuolella. Korjaa
mittausaluetta alaspäin.
Mittausarvo on mittausalueen yläpuolella. Korjaa
mittausaluetta ylöspäin.
FI
28
SoundTest-Master
MAX-toiminto
7
MAX-toiminto aktivoidaan painamalla "MAX"-painiketta. Näytössä näkyvä mittausarvo vastaa suurinta
mitattua arvoa. Pienempiä mittausarvoja ei näytetä. Toiminto poistetaan käytöstä painamalla uudelleen
"MAX"-painiketta.
Mittausarvojen tallennus (RECORD)
8
Mittausarvot voidaan tallentaa mittauksen aikana laitteen
sisäiseen muistiin. Tallennetut arvot voidaan lukea muistista
myöhempää analysointia varten. Muistiin mahtuu 16.000
mittausarvoa. Käynnistä tallennus pitämällä "RECORD"painiketta painettuna 2 sekunnin ajan. Näytön alareunaan
tulee "RECORD"-teksti. Lopeta tallennus pitämällä painiketta
painettuna 2 sekunnin ajan. Kun laitteen muisti on täynnä,
näyttöön tulee "FULL"-teksti .
Käynnistä mittausarvojen tallennus vasta sitten, kun laite on turvallisesti paikallaan ja oikein
asetettu. Asetuksien muuttaminen tallennuksen aikana voi aiheuttaa mittausvirheitä.
!
Muistin tyhjennys
9
Muisti voidaan tyhjentää kokonaan pitämällä "LEVEL "-painiketta painettuna 3
sekunnin ajan. Näyttöön tulee "CLR"-teksti. Vahvista tyhjennys pitämällä
"LEVEL "-painiketta painettuna 3 sekunnin ajan. Lopuksi "CLR"-teksti vilkkuu
hetken näytössä. Kun näyttö muuttuu normaaliksi, tyhjennys on suoritettu.
2 sec
Tallennettujen tietojen siirto (SEND MEMORY)
10
Tallennettujen tietojen lukeminen muistista ja analysointi edellyttää, että ensin asennetaan mukana
toimitetulla CD:llä oleva ohjelma tietokoneelle. Aseta tätä varten CD tietokoneesi levyasemaan, käynnistä
asennusohjelma ja noudata asennusohjeita.
Käynnistä ohjelma asennuksen jälkeen. Kytke lopuksi mukana
toimitettu siirtokaapeli laitteen PC-liitäntään. Kytke kaapelin
toinen pää tietokoneesi vapaaseen sarjaliitäntään. Aloita tiedonsiirto pitämällä "SEND MEMORY" -painiketta painettuna
3 sekunnin ajan. Näytössä näkyy teksti "SENDING MEMO",
joka sammuu sitten, kun tiedot on siirretty.
3 sec
Mukana toimitetun ohjelman käyttö- ja asennusohjeet löytyvät
CD:ltä pdf-tiedostona.
!
FI
29
Tosiaikatallennus (SEND DATA)
11
Laajoissa mittauksissa, joissa laitteen sisäinen muisti ei tarjoa mittaustiedoille riittävästi tallennustilaa, on
mahdollista siirtää tiedot tosiaikaisesti tietokoneelle. Mittausarvot tallennetaan siis suoraan tietokoneen
muistiin. Mittausarvot voidaan myös näyttää ja niitä voidaan tarkkailla suoraan PC:n näytössä.
Kytke laite kohdassa 10 kuvatulla tavalla tietokoneeseen
ja käynnistä ohjelma. Aloita tiedonsiirto pitämällä "SEND
DATA" -painiketta painettuna 3 sekunnin ajan. Näyttöön
tulee "SENDING"-teksti. Kaikki rekisteröidyt arvot näytetään
nyt tosiajassa tietokoneen näytössä. Tiedonsiirto lopetetaan
pitämällä uudelleen "SENDING DATA" -painiketta painettuna
3 sec
DC/AC-lähtö
12
Laitteessa on myös analogiset signaalilähdöt. DC-lähdöstä saadaan
dB (A) tai dB (C) -signaali esim. piirturille (Chart recorder).
AC-lähdöstä saadaan suoraan mikrofonista tallennettava suodattamaton signaali liitettäväksi esim. oskilloskooppiin.
Kalibrointi ja asetukset
13
Laitteen kalibrointi voidaan tarkastaa standardin IEC/EN
60942:2003ff mukaisella äänenpainetason kalibrointilaitteella.
Kalibrointilaite tuottaa 94 dB ohjeäänenvoimakkuuden, ja laite tulee
testata 80 …130 dB mittausalueella ja sen tulee näyttää 94 dB
mittaustarkkuus (toleranssialue) huomioiden. Jos näyttö poikkeaa
ohjearvosta, mittalaitteen voi säätää kalibrointiruuvilla näyttämään
haluttua 94 dB.
3 sekunnin ajan.
Verkkolaitteen käyttö
14
Pitkäaikaismittauksissa on suositeltavaa käyttää laitetta vakavoidulla
verkkolaitteella (9 V, >= 500 mA DC, reikäpistoke 3,5 x 1,3 mm).
Verkkolaitteen vakavoinnin ja suodatuksen tulee olla hyvälaatuiset,
jotta se ei vaikuttaisi mittaustuloksiin (vaihtojännitekomponentti
(Ripple) <= 100 mV).
Kiinnittäminen jalustaan
15
Joitakin mittauksia varten laite on hyvä kiinnittää jalustaan. Kiinnitä laite 1/4" kierteellä varustettuun
jalustaan myötäpäivään kiertämällä. Irrota laite jalustasta vastapäivään kiertämällä.
FI
30
SoundTest-Master
Tekniset tiedot
Mittausalueet / manuaalinen käyttö 30 dB … 80 dB
Mittausalueet / automaattinen käyttö 30 … 130 dB
Tarkkuus ± 1,5 dB
Dynamiikka 50 dB
Testausolosuhteet 94 dB, 1 kHz siniaaltosignaali
Taajuusalue 31,5 Hz … 8 kHz
Mittausväli Fast: 125 ms, Slow: 1 s
Digitaalinäytön resoluutio 0,1 dB, Mittaustiheys: 2 mittausta/s
Analogianäytön resoluutio 1 dB, Mittaustiheys: 20 mittausta/s
Mikrofoni Elektreettikondensaattorimikrofoni
Muisti 16Ɓ000 mittausarvoa
AC-jännitelähtö 0,70 Vrms täydellä amplitudilla n. 600 ohmin lähtöimpedanssiin
DC-jännitelähtö 10 mV/dB, n. 100 ohmin lähtöimpedanssiin
Liitäntä Optoeristetty RS 232
Virtalähde 6 x 1,5 V AAA
Verkkolaitteen liitäntä 9 V DC, aaltoisuus < 100 mV, virranotto <= 150 mA
Käyttölämpötila 0 … 40 °C (10 … 80 % suhteellinen kosteus)
Säilytyslämpötila -10 …60 °C (10 % … 70 % suhteellinen kosteus)
Mitat (L x K x S) 80 x 245 x 35 mm
Paino (paristoineen) 350 g
40 dB … 90 dB
50 dB … 100 dB
60 dB … 110 dB
70 dB … 120 dB
80 dB … 130 dB
Oikeudet teknisiin muutoksiin pidätetään. 05.11
EY-määräykset ja hävittäminen
Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit.
Tämä tuote on sähkölaite. Se on kierrätettävä tai hävitettävä vanhoja sähkö- ja elektroniikka-
laitteita koskevan EY-direktiivin mukaan.
Lisätietoja, turvallisuus- yms. ohjeita: www.laserliner.com/info
FI
31
SoundTest-Master
SERVICE
Umarex GmbH & Co KG
– Laserliner –
Möhnestraße 149, 59755 Arnsberg, Germany
Tel.: +49 2932 638-300, Fax: +49 2932 638-333
laserliner@umarex.de
Umarex GmbH & Co KG
Donnerfeld 2
59757 Arnsberg, Germany
Tel.: +49 2932 638-300, Fax: -333
www.laserliner.com
082.070A 8.082.96..1 Rev.0510
Loading...
