Lesen Sie vollständig die Bedienungsanleitung und das beiliegende
Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die darin ent-

!

haltenen Anweisungen. Diese Unterlagen gut aufbewahren.

Automatischer Rotationslaser zum horizontalen und vertikalen
Nivellieren, für Innen- und Außenanwendungen

– Genauigkeit ± 4 mm / 10 m, 4° Selbstnivellierbereich
– 90° Referenzstrahl zum Loten und Ausrichten von Trennwänden
– Laser-Modi: Punkt-, Scan-, Rotations- und Handempfängermodus
– optional SensoLite 100: Laserempfänger bis 100 m Radius

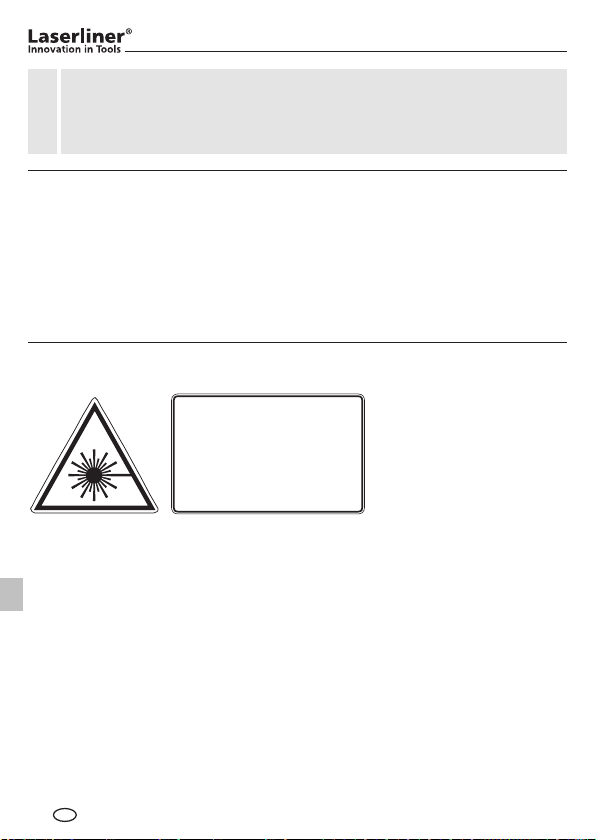

Allgemeine Sicherheitshinweise

Laserstrahlung!

Nicht in den Strahl

blicken!

Laserklasse 2

< 1 mW · 635 nm

EN 60825-1:2007-10

Achtung: Warnschilder am Laser-Messgerät nicht entfernen! Nicht direkt in
den Strahl sehen! Der Laser darf nicht in die Hände von Kindern gelangen!
Gerät nicht unnötig auf Personen richten. Das Gerät ist ein Qualitäts-Laser­Messgerät und wird 100%ig in der angegebenen Toleranz im Werk einge­stellt. Aus Gründen der Produkthaftung möchten wir Sie auf folgendes hin­weisen: Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch, nach
Transporten und langer Lagerung. Außerdem weisen wir darauf hin, dass eine
absolute Kalibrierung nur in einer Fachwerkstatt möglich ist. Eine Kalibrierung
Ihrerseits ist nur eine Annäherung und die Genauigkeit der Kalibrierung hängt
von der Sorgfalt ab.

DE

02

AutoSmart-Laser

A
B

C

D

E
F
G

H

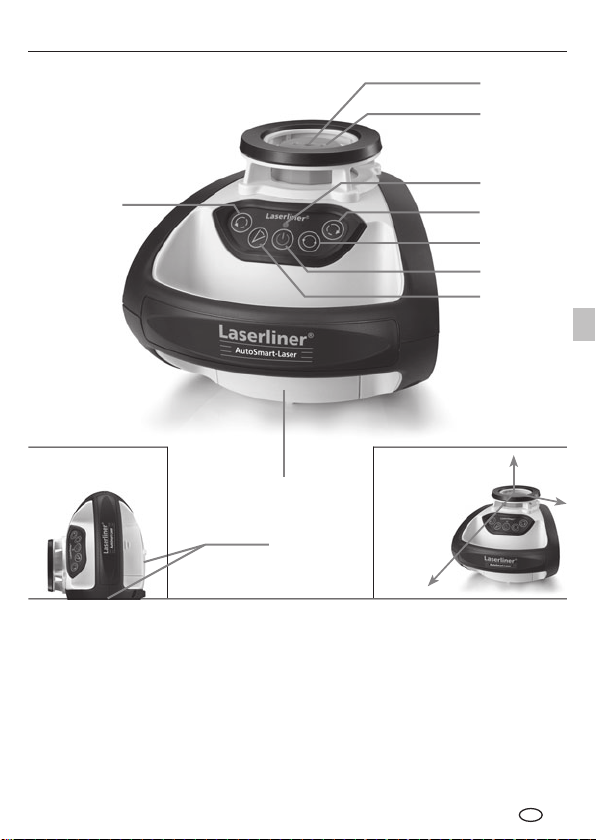

Vertikalbetrieb Ausrichtung

I

der Achsen

J

X

A

Austritt 90° Referenz- / Lotlaser

B

Prismenkopf / Austritt Laserstrahl

C

Betriebsanzeige

D

Positionierungs-Taste
(links drehen)

E

Positionierungs-Taste
(rechts drehen)

F

Rotationsgeschwindigkeit wählen
600 / 300 / 150 / 0 U/min

G

EIN/AUS-Taste

H

Scan-Modus

I

Batteriefach

J

5/8" Gewinde

Z

Y

DE

03

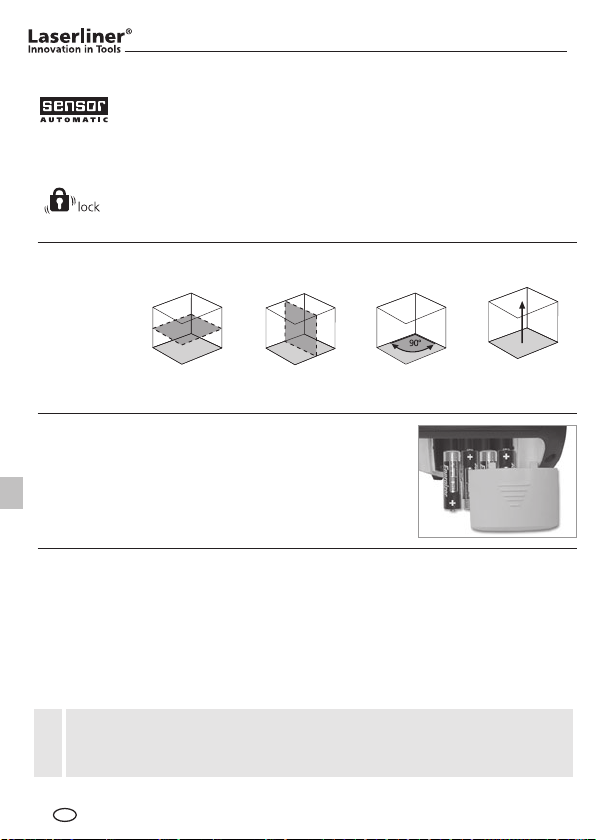

Besondere Produkteigenschaften und Funktionen

benötigte Grundstellung aufgestellt – innerhalb des Arbeitswinkeln von
± 4°. Die Feineinstellung übernimmt sofort die Automatik: Drei elektronische
Messsensoren erfassen dabei die X-, Y- und Z-Achse.

Motorbremse beim Transport geschützt.

Raumgitter: Diese zeigen die Laserebenen und Funktionen an.

auto =
automatische
Ausrichtung

Einlegen der Batterien

Auf korrekte Polarität achten. Wenn die Betriebs­anzeige (C) blinkt, müssen die Batterien gewechselt
werden.

Der Rotationslaser richtet sich selbständig aus. Er wird in die

Transport LOCK: Das Gerät wird mit einer speziellen

auto auto

Horizontales
Nivellieren

Vertikales
Nivellieren

90° Winkel Lotfunktion

Horizontales und vertikales Nivellieren

– Das Gerät auf eine möglichst ebenen Fläche aufstellen oder auf einem

Stativ befestigen, horizontal oder vertikal.
– EIN/AUS-Taste drücken.
– Das Gerät nivelliert sich in einem Bereich von ± 4° automatisch aus. In der

Einrichtphase blinkt der Laser und der Prismenkopf steht still. Wenn die

Nivellierung erfolgt ist, leuchtet der Laser permanent und dreht mit max.

Drehzahl.

Wenn das Gerät zu schräg aufgestellt wurde (außerhalb des 4° Selbst­nivellierbereichs), steht der Prismenkopf still und der Laser blinkt. Dann

!

muss das Gerät auf einer ebeneren Fläche aufgestellt werden.

DE

04

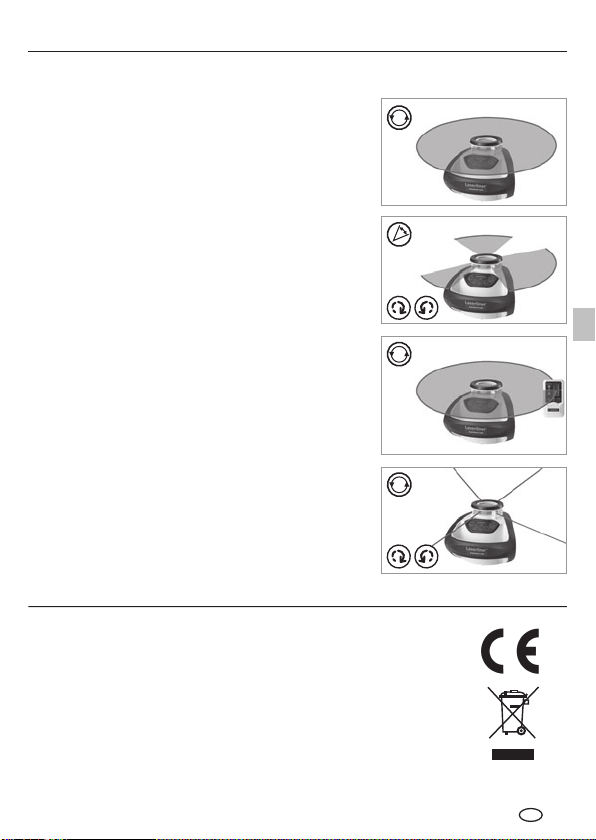

Lasermodi

Rotations-Modus

Mit der Rotations-Taste werden die Drehzahlen
eingestellt: 0, 150, 300, 600 U/min

Scan-Modus

Mit der Scan-Taste kann ein lichtintensives
Segment in 3 unterschiedlichen Breiten aktiviert
und eingestellt werden. Das Segment wird mit
den Positionierungs-Tasten in die gewünschte
Position gedreht.

Handempfänger-Modus

Arbeiten mit dem optionalen Laserempfänger:
Den Rotationslaser auf die maximale Drehzahl
einstellen und den Laserempfänger einschalten.
Siehe hierzu die Bedienungsanleitung eines ent­sprechenden Laserempfängers.

Punkt-Modus

Um in den Punkt-Modus zu gelangen, die
Rotations-Taste so oft drücken, bis der Laser nicht
mehr rotiert. Mit den Positionierungs-Tasten wird
der Laser in die gewünschte Position gedreht.
Alternativ kann der Prismenkopf per Hand
gedreht werden.

AutoSmart-Laser

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien
Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der
europäischen Richtlinie für Elektro- und Elektronik­Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

www.laserliner.com/info

DE

05

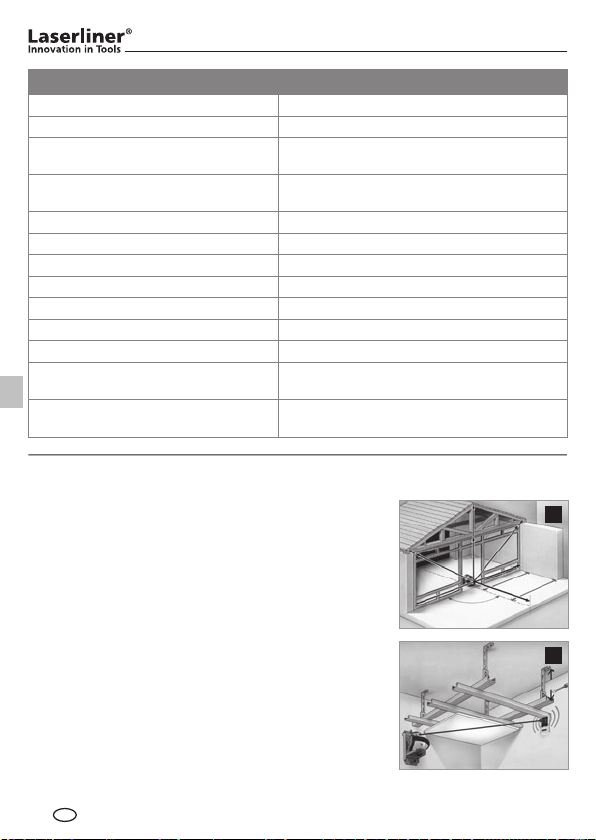

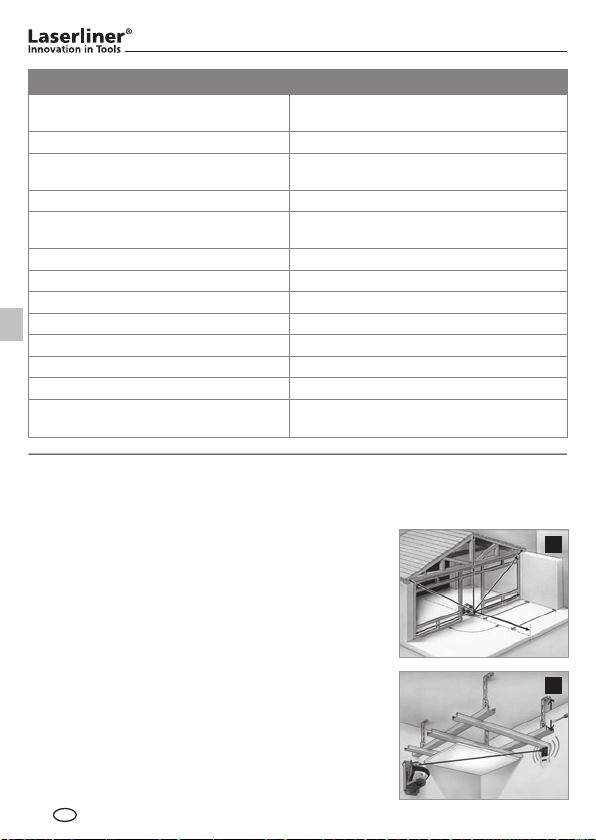

Technische Daten (technische Änderungen vorbehalten)

Selbstnivellierbereich ± 4°
Genauigkeit ± 4 mm / 10 m
Nivellierung horizontal /

vertikal
Einstellgeschwindigkeit

Automatisch mit elektronischen Libellen
und Servomotoren
ca. 50 Sek. über gesamten

Arbeitswinkel
Senkrechter Referenzstrahl 90° zur Rotationsebene
Rotationsgeschwindigkeit 0, 150, 300, 600 U/min
Laserwellenlänge 635 nm
Laserklasse 2 (EN60825-1:2007-10)
Ausgangsleistung Laser < 1 mW
Stromversorgung Alkalibatterien (4 x Typ AA)
Betriebsdauer Batterien ca. 12 Std.
Arbeits- / Lagertemperatur -10°C ... + 40°C / -10°C ... + 70°C
Abmessungen (B x H x T) /

Gewicht (inkl. Batterie)

155 x 130 x 150 mm /

0,75 kg

Tips und Tricks für den Umgang mit dem Rotationslaser

– Benutzen sie eine Höhe, die nicht durch Glas oder Fenster gebrochen wird,

damit Reflektionen und Spiegelungen vermeiden werden.

– Schaffen Sie sich eine Arbeitsmarkierung

(Referenzhöhe), um immer an der gleichen Höhe
weiterarbeiten zu können.

– Wenn Sie im weiten Gelände arbeiten, stellen

Sie das Gerät auf den höchsten Punkt, damit
Hindernisse überwunden werden können.

– Mit der Lasersichtbrille (Art-Nr. rot: 020.70A)

können Sie den Laser besser erkennen.

– Beim Aufstellen von Trennwänden richten Sie den

Referenzstrahl parallel zur Wand aus (Bild 1).

– Für häufige Deckenarbeiten eignet sich eine

höhenverstellbare Wandhalterung (Art.Nr.:

080.71, Bild 2).

1

2

DE

06

AutoSmart-Laser

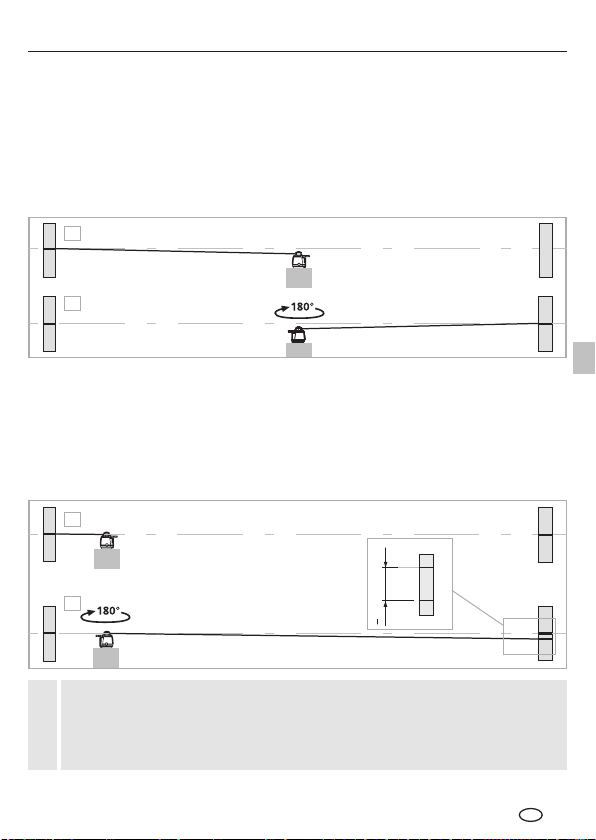

Kalibrierungsüberprüfung vorbereiten

Sie können die Kalibrierung des Lasers kontrollieren. Stellen Sie das Gerät in
die Mitte zwischen 2 Wänden auf, die mindestens 5 m voneinander entfernt
sind. Das Gerät auf eine möglichst ebenen Fläche aufstellen. Schalten Sie das
Gerät ein.

1. Markieren Sie Punkt A1 auf der Wand.

2. Drehen Sie das Gerät um 180° u. markieren Sie Punkt A2. Zwischen A1 u.

A2 haben Sie jetzt eine horizontale Referenz.

1.

A1

2.

A1

Kalibrierung überprüfen

3. Stellen Sie das Gerät so nah wie möglich an die Wand auf Höhe des

markierten Punktes A1, richten Sie das Gerät auf die X-Achse aus.

4. Drehen Sie das Gerät um 180° und markieren Sie den Punkt A3. Die
Differenz zwischen A2 u. A3 ist die Toleranz für die X-Achse.

5. 3. und 4. für die Überprüfung der Y- bzw. Z- Achse wiederholen.

3.

A1

4.

4 mm / 10 m = OK
<

A2

A3

A2

A2

A2

A3

Wenn bei der X-, Y- oder Z- Achse die Punkte A2 und A3 mehr als
4 mm / 10 m auseinander liegen, ist eine neue Justierung erforderlich.
Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie

!

sich an die Serviceabteilung von UMAREX-LASERLINER.

DE

07

Read the operating instructions and the enclosed brochure "Guarantee
and additional notices" completely. Follow the instructions they

!

contain. Safely keep these documents for future reference.

Automatic rotary laser for horizontal and vertical levelling in
indoor and outdoor applications

– Accuracy 4 mm / 10 m, 4° self-levelling range
– The 90° reference beam is provided to plumb and align partition walls
– Laser modes: spot, scan, rotary and hand receiver mode
– optional SensoLite 100: Laser receiver range up to 100 m radius

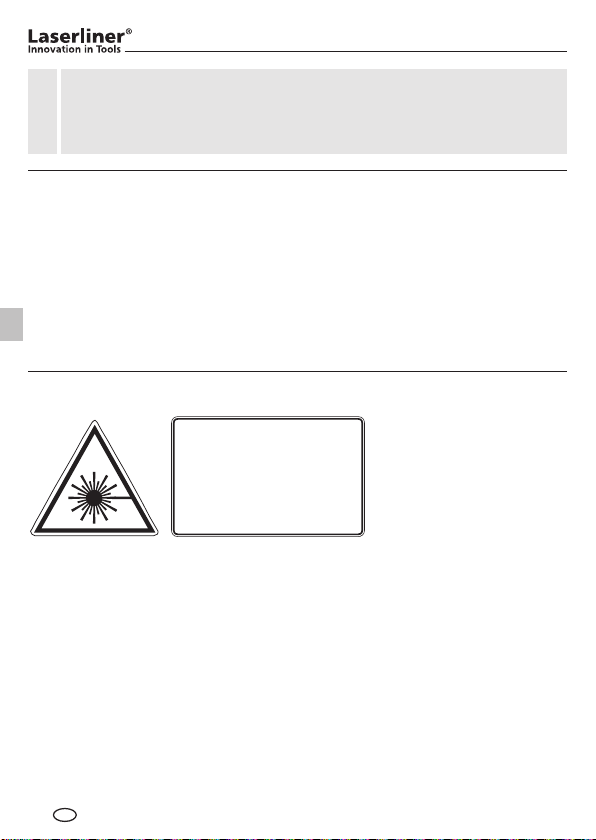

General safety instructions

Laser radiation!

Do not stare into

the beam!

Class 2 laser

< 1 mw · 635 nm

EN 60825-1:2007-10

Caution: Warning signs must not be removed from the laser measuring
device! Do not look directly into the beam. Lasers must be kept out of reach
of children. Never intentionally aim the device at people. This is a quality laser
measuring device and is 100% factory adjusted within the stated tolerance.
For reasons of product liability, we must also draw your attention to the
following: Regularly check the calibration before use, after transport and
after extended periods of storage. We also wish to point out that absolute
calibration is only possible in a specialist workshop. Calibration by yourself
is only approximate and the accuracy of the calibration will depend on the
care with which you proceed.

GB

08

AutoSmart-Laser

A
B

C

D

E
F
G

H

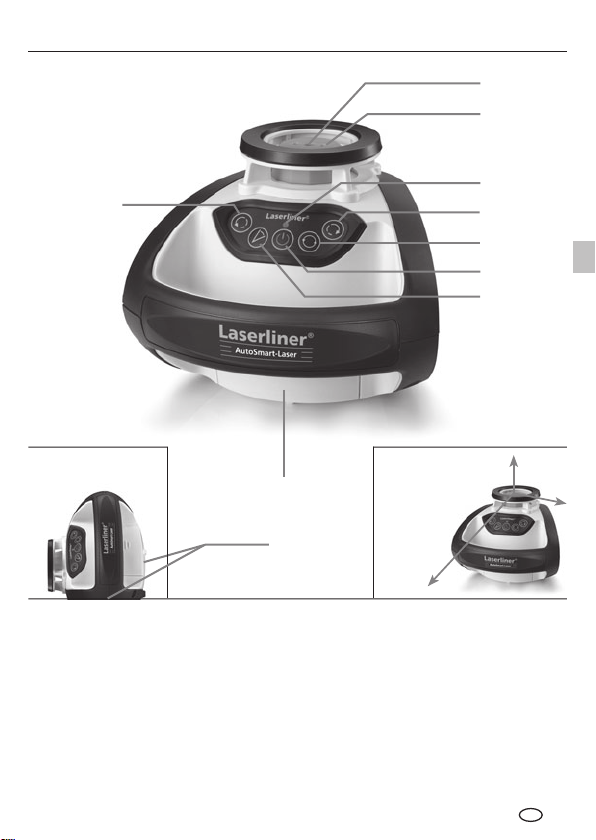

Vertical operation Axis alignment

I

J

X

A

90° outlet, reference/plumb laser

B

Prism head / laser beam outlet

C

Operation indicator

D

Positioning button
(rotate to the left)

E

Positioning button
(rotate to the right)

F

Rotary speed for selection,
600 / 300 / 150 / 0 rpm

G

ON/OFF button

H

Scan mode

I

Battery compartment

J

5/8" thread

Z

Y

GB

09

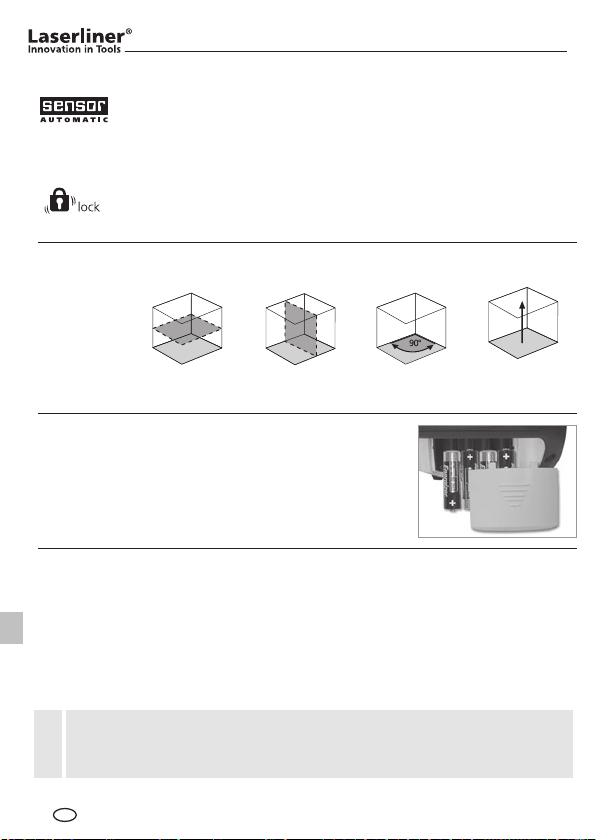

Special product features and functions

required initial position (to within an operating angle of ± 4°) and the

The rotary laser aligns itself automatically. It is set to the

automatic system then performs the necessary fine adjustment, with
three electronic measurement sensors detecting the X, Y and Z axes.

Transport LOCK: The device is protected by a special

motor brake during transport.

Space grids: These show the laser planes and functions.

auto =
Automatic
alignment

auto auto

Horizontal
levelling

Vertical
levelling

90° angle Plumb

function

Inserting the batteries

Ensure correct polarity. The batteries must
be replaced if the status indicator (C) starts
to flash.

Horizontal levelling and vertical levelling

– Position the device on a level surface or on a tripod, horizontal or vertical.
– Press the "ON/OFF" switch.
– The device levels itself automatically to within a range of ± 4°. During

the set-up phase, the laser flashes and the prism head remains stationary.
When levelling is complete, the laser lights up continuously and rotates at
maximum speed.

If the device has been placed on a surface with too much of a slope
(more than 4°), the prism head remains stationary and the laser starts

!

to flash. The device must then be placed on a more even surface.

GB

10

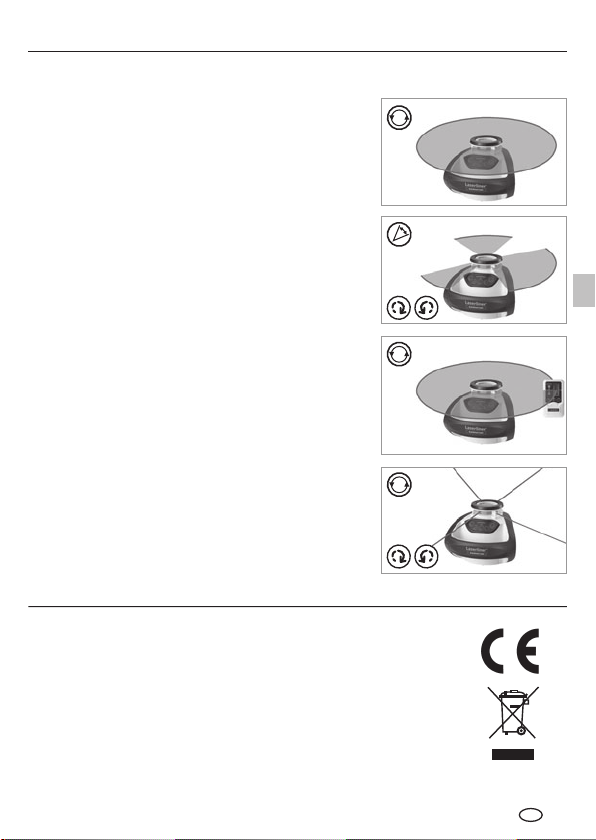

Laser modes

Rotary mode

The following speeds can be set using the rotary
button: 0, 150, 300, 600 rpm

Scan mode

The scan button can be used to activate and set
a lightintensive segment in 3 different widths.
You position the segment via the direction
buttons.

Hand receiver mode

Working with the laser receiver (available as an
optional extra): Set the rotary laser to maximum
speed and switch on the laser receiver. Refer to
the operating instructions for the respective laser
receiver about this.

Spot mode

You access spot mode by pressing the rotary
button repeatedly until the laser stops rotating.
The laser is turned into the required position
with the positioning buttons. The prism head
can be alternatively turned by hand.

AutoSmart-Laser

EU directives and disposal

This device complies with all necessary standards for the
free movement of goods within the EU.

This product is an electric device and must be collected
separately for disposal according to the European Directive
on waste electrical and electronic equipment.

Further safety and supplementary notices at:

www.laserliner.com/info

GB

11

Technical data (Subject to technical alterations)

Self-levelling range ± 4°
Precision ± 4 mm / 10 m

Horizontal / vertical levelling

Self-levelling alignment time

Automatic with electronic sensors
and servo motors

Approx. 50 seconds over the entire

operating angle
Vertical reference beams 90° to rotation plane
Rotation speed 0, 150, 300, 600 rpm
Laser wavelength 635 nm
Laser class 2 (EN60825-1:2007-10)
Laser output rating < 1 mW
Power supply Alkali batteries (4x type AA)
Non-rechargeable battery life approx. 12 h
Operating / storage temperature -10°C ... + 40°C / -10°C ... + 70°C
Dimensions (W x H x D) /

Weight (incl. battery)

155 x 130 x 150 mm /

0,75 kg

Tips and tricks for working with the AutoSmart-Laser

– Use a height which is not interrupted by glass or windows so as to avoid

reflections.

– Generate a working mark (reference height)

in order to always continue working from
the same height.

– When working outdoors, position the device on

the highest point so as to overcome obstacles.

– The laser enhancement glasses (Art. No. 020.70A)

will enable you to see the laser beam much more
clearly.

– When installing separating walls, align the

reference beam parallel to the wall (see Fig. 1).

– For ceiling work, the height-adjustable wall

mount (Art. No. 080.71, Fig. 2) is an
indispensable aid.

1

2

GB

12

AutoSmart-Laser

Preparing the calibration check

It is possible for you to check the calibration of the laser. To do this, position
the device midway between 2 walls, which must be at least 5 metres apart.
Place the device on a surface that is as level as possible. Switch the device on.

1. Mark point A1 on the wall.

2. Turn the device through 180° and mark point A2. You now have

a horizontal reference between points A1 and A2.

1.

A1

2.

A1

Performing the calibration check

3. Position the device as near as possible to the wall at the height

of point A1. Now adjust the device in the X axis.

4. Turn the device through 180° and mark point A3. The difference
between points A2 and A3 is the tolerance for the X axis.

5. To check the Y and Z axis, repeat steps 3 and 4.

3.

A1

4.

4 mm / 10 m = OK
<

A2

A3

A2

A2

A2

A3

If points A2 and A3 are more than 4 mm / 10 m apart on either
the X, Y or Z axis, the device is in need of adjustment. Contact
your authorised dealer or else the UMAREX-LASERLINER Service

!

Department.

GB

13

Lees de bedieningshandleiding en de bijgevoegde brochure
'Garantie- en aanvullende aanwijzingen' volledig door. Volg de

!

daarin beschreven aanwijzingen op. Bewaar deze documentatie goed.

Automatische rotatielaser voor het horizontale en verticale
nivelleren, voor binnen- en buitentoepassingen

– Nauwkeurigheid 4 mm / 10 m, 4° zelfnivelleerbereik
– 90°-referentiestraal voor het loden en uitlijnen van scheidingswanden
– Lasermodi: punt-, scan-, rotatie- en handontvangermodus
– optionele SensoLite 100: Reikwijdte laserontvanger tot 100 m radius

Algemene veiligheid

Laserstraling!

Niet in de straal kijken!

Laser klasse 2

< 1 mW · 635 nm

EN 60825-1:2007-10

Let op: Verwijder géén waarschuwingsborden van het laser-meettoestel! Niet
direkt in de laserstraal kijken, de laser buiten bereik van kinderen houden en
de laser niet onnodig op anderen richten. De laser is een 100% kwaliteits­laser en wordt op iedere bouw aangewend, Op basis van de produktiecontrole
willen wij u op het volgende wijzen, Controleerd u regelmatig de kalibratie
voor het gebruik, na transport en wanneer de laser langere tijd niet in gebruik
is geweest. Verder wijzen wij u erop dat een absolute kalibratie alleen moge­lijk is bij uw vakspecialist. Wanneer uzelf kalibreerd hangt het resultaat af van
uw eigen nauwkeurigheid en kennis van zaken.

NL

14

AutoSmart-Laser

A
B

C

D

E
F
G

H

Verticaalbedrijf Uitlijning van

I

de assen

J

X

A

Uitlaat 90° referentie-/ loodlaser

B

Prismakop / uitlaat laserstraal

C

Bedrijfsindicator

D

Positioneringstoets
(linksom draaien)

E

Positioneringstoets
(rechtsom draaien)

F

Rotatiesnelheid kiezen
600 / 300 / 150 / 0 o/min

G

AAN-/UIT-toets

H

Scanmodus

I

Batterijvakje

J

5/8" schroefdraad

Z

Y

NL

15

Bijzondere producteigenschappen en functies

basisstand geplaatst - binnen een werkhoek van ± 4°. De fijne afstelling
wordt direct door de automatiek uitgevoerd: drie elektronische meetsensors
registreren daarbij de X-, Y- en Z-assen.

beschermd met een speciale motorrem.

Ruimterasters: Deze tonen de laserniveaus en -functies.

auto =
automatische
uitlijning

Plaatsen van de batterijen

Let op de juiste polariteit. Als de bedrijfs­indicator (C) knippert, moeten de batterijen
worden vervangen.

De rotatielaser lijnt zich zelfstandig uit. Hij wordt in de vereiste

Transport LOCK: Het apparaat wordt tijdens het transport

auto auto

Horizontaal
nivelleren

Verticaal
nivelleren

90° hoeken Loodfunctie

Horizontaal nivelleren en verticaal nivelleren

– Plaats het toestel op een zo vlak mogelijke ondergrond of bevestig

het op een statief, horizontaal of verticaal.
– Druk de AAN-/UIT-toets in.
– Het toestel nivelleert automatisch binnen een bereik van ± 4°. In de inricht-

fase knippert de laser en de prismakop staat stil. Wanneer de nivellering

voltooid is, brandt de laser permanent en draait met max. toerental.

Als het toestel te schuin wordt geplaatst (buiten het bereik van 4°),
staat de prismakop stil en knippert de laser. U moet het toestel dan

!

op een vlakke ondergrond plaatsen.

NL

16

Lasermodi

Rotatie-Modus

Met behulp van de rotatietoets worden de
toerentallen ingesteld: 0, 150, 300, 600 o/min

Scanmodus

Met de scantoets kunt u een lichtintensief
segment in 3 verschillende breedten activeren
en instellen. Positioneer het segment met
behulp van de richtingtoetsen.

Handontvanger-Modus

Werken met de optionele laserontvanger: Stel
de rotatielaser in op het maximale toerental en
schakel de laserontvanger in. Zie hiervoor ook
de handleiding van de dienovereenkomstige
laserontvanger.

Puntmodus

Druk - om naar de puntmodus over te schakelen

- steeds weer op de rotatietoets totdat de laser
niet meer roteert. Met behulp van de positione­ringstoetsen kan de laser naar de gewenste
positie worden gedraaid. Als alternatief kan de
prismakop handmatig worden gedraaid.

AutoSmart-Laser

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen
voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de
Europese richtlijn voor oude elektrische en elektronische
apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder:

www.laserliner.com/info

NL

17

Technische gegevens (Technische veranderingen voorbehouden)

Zelfnivelleerbereik ± 4°
Nauwkeurigheid ± 4 mm / 10 m

Nivellering horizontaal / verticaal

Automatisch met elektronische

libellen en servomotoren
Instelsnelheid ca. 50 sec over de hele werkhoek
Verticale referentiestraal 90° t.o.v. het rotatieniveau
Rotatiesnelheid 0, 150, 300, 600 o/min
Lasergolflengte 635 nm
Laserklasse 2 (EN60825-1:2007-10)
Uitgaand vermogen laser < 1 mW
Stroomvoorziening Alkalibatterijen (4 x type AA)
Bedrijfsduur batterij ca. 12 h
Arbeids- / opslagtemperatuur -10°C ... + 40°C / -10°C ... + 70°C
Afmetingen (B x H x D) /

Gewicht (incl. batterijen)

155 x 130 x 150 mm /

0,75 kg

"Tips and Tricks" m.b.t. tot het gebruik van de AutoSmart-Laser

– Gebruik een hoogte die niet door glas of ramen onderbroken wordt, zodat

reflecties en spiegelingen uitgesloten worden.

– Markeer steeds een referentiehoogte (werkbare

markering) waardoor u ten alle tijden op dezelfde
hoogte kunt verder werken.

– Wanneer u over grote afstanden werkt, stel

de laser dan op het hoogste punt op, zodat
hindernissen geen probleem vormen.

– Met een laserbril (art.nr.: 020.70A) kan u de

laser makkelijker terugvinden.

– Bij het uitzetten van tussenwanden richt u eerst

de laser parallel met de referentie wand uit
(afb. 1).

– Voor het uitmeten van systeemplafonds kan u

het beste gebruik maken van een wandhouder
in hoogte verstelbaar (art.nr.: 080.71, afb 2).

1

2

NL

18

AutoSmart-Laser

Kalibratiecontrole voorbereiden

U kunt de kalibratie van de laser controleren. Plaats het toestel in het
midden tussen 2 wanden die minimaal 5 m van elkaar verwijderd zijn.
Plaats het toestel op een zo vlak mogelijke ondergrond. Schakel het
toestel in.

1. Markeer punt A1 op de wand.

2. Draai het toestel 180° om en markeer het punt A2. Tussen A1 en A2

hebt u nu een horizontale referentie.

1.

A1

2.

A1

Kalibratie controleren

3. Plaats het toestel zo dicht mogelijk tegen de wand ter hoogte van punt A1.

Richt het toestel uit op de X-as.

4. Draai het toestel vervolgens 180° en markeer punt A3. Het verschil tussen
A2 en A3 is de tolerantie voor de X-as.

5. Herhaal punt 3 en 4 voor de Y- en Z-as voor volledige controle.

3.

A1

4.

4 mm / 10 m = OK
<

A2

A3

A2

A2

A2

A3

Wanneer bij de X-, Y- of Z-as het verschil tussen punt A2 en A3
groter is dan aangegeven als tolerantie nl. 4 mm / 10 m, is een

!

afstelling nodig. Neem hiervoor contact op met uw vakhandelaar.

NL

19

Læs betjeningsvejledningen og det vedlagte hæfte „Garanti­oplysninger og supplerende anvisninger“ grundigt igennem. Følg de

!

heri indeholdte instrukser. Opbevar disse dokumenter omhyggeligt.

Automatisk rotationslaser til horisontal og vertikal nivellering;
til brug indendørs og udendørs.

– Nøjagtighed 4 mm / 10 m, Selvnivelleringsområde 4°
– 90° referencestråle til lodning og indstilling af skillevægge
– Lasermodi: Punkt-, scannings-, rotations- og håndmodtagermodus
– valgfri SensoLite 100: Rækkevidde med sensor op til 100 m

Almindelige sikkerhedsforskrifter

Laserstråling!

Se ikke ind i strålen!

Laser klasse 2

< 1 mW · 635 nm

EN 60825-1:2007-10

Bemærk: Advarselsskiltene på lasermåleren må ikke fjernes! Se aldrig direkte
ind i strålen! Overlad ikke laseren til børn! Sigt aldrig med laserstrålen mod
personer eller dyr. Instrumentet er en kvalitetslaser, der ved levering er
justeret 100% i overensstemmelse med de angivne fabrikstolerancer.
Laserens retvisning skal altid kontrolleres af brugeren før anvendelse (se
afsnit om kontrol). Bemærk, at en sikker og nøjagtig kalibrering kun er
mulig på autoriseret værksted. Foretages kalibrering af brugeren, vil
resultatet afhænge af dennes viden og omhu.

DK

20

AutoSmart-Laser

A
B

C

D

E
F
G

H

Lodret nivellering Indjustering-

I

afakserne

J

X

A

Udgang 90° reference-/lodlaser

B

Prismehoved / udgang laserstråle

C

Driftsindikator

D

Positioneringstast (drej til venstre)

E

Positioneringstast (drej til højre)

F

Vælg rotationshastighed 600 /
300 / 150 / 0 omdr/min

G

TIL-/FRA-knap

H

Scannings-modus

I

Batterirum

J

5/8"-gevind

Z

Y

DK

21

Særlige produktegenskaber og funktioner

opstilles i den nødvendige grundstilling - inden for arbejdsvinklerne på
±4°. Finindstillingen overtager straks automatikken: Herved registrerer
tre elektroniske målesensorer X-, Y- og Z-aksen.

af en særlig motorbremse.

Rumgitre: Disse viser laserniveauerne og funktionerne.

auto =
automatisk
indstilling

Isætning af batterier

Vær opmærksom på korrekt polaritet. Når
driftsindikatoren (C) blinker, skal batterierne
udskiftes.

Rotationslaseren indjusterer sig selv helt automatisk. Den

Transport LOCK (LÅS): Under transport beskyttes apparatet

auto auto

Vandret
nivellering

Lodret
afsætning

90° vinkel Lodfunktion

Horisontal og vertikal nivellering

– Apparatet opstilles så vidt muligt på et plant underlag eller fastgøres til et

stativ, horisontalt eller vertikalt.
– Tryk på TÆND/SLUK-knappen.
– Apparatet nivellerer sig automatisk i et område på ±4°. I indjusteringsfasen

blinker laseren, mens prismehovedet er stoppet. Når nivelleringen er udført,

lyser laseren konstant og roterer med max rotationshastighed.

Hvis apparatet er opstillet skråt (uden for 4°), stopper prismehovedet,
og laseren blinker. I så fald skal apparatet opstilles på et mere plant

!

underlag.

DK

22

Lasermodi

Rotations-Modus

Med rotations-knappen kan den ønskede
rotationshastighed aktiveres: 0, 150, 300,
600 o/min

Scannings-modus

Med Scan-knappen kan aktiveres en klart lysende
vifte i tre forskellige bredder. Viften styres hen til
den ønskede måleposition med retningstasterne.

Håndmodtager-modus

Arbejde med lasermodtageren (ekstraudstyr):
Indstil rotationslaseren til den maksimale
omdrejningshastighed, og tænd for laser­modtageren. Se betjeningsvejledningen for
en tilsvarende lasermodtager.

Punkt-modus

Man kommer til Punkt-modus ved at trykke
gentagne gange på Rotations-knappen, til
laseren ikke længere roterer. Ved hjælp af
positioneringsknapperne drejer man laseren
i den ønskede position. Alternativt kan man
dreje prismehovedet med hånden.

AutoSmart-Laser

EU-bestemmelser og bortskaffelse

Apparatet opfylder alle påkrævede standarder for fri
vareomsætning inden for EU.

Dette produkt er et elapparat og skal indsamles og
bortskaffes separat i henhold til EF-direktivet for
(brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips på:

www.laserliner.com/info

DK

23

Tekniske data (Forbehold for tekniske ændringer)

Selvnivelleringsområde ± 4°
Nøjagtighed ± 4 mm / 10 m

Nivellering vandret/lodret

Automatisk med elektroniske

libeller og servomotorer
Indstillingshastighed ca. 50 sek. over hele arbejdsvinklen
Lodret referencestråle 90° til rotationsplan
Omdhejningstal 0, 150, 300, 600 o/min
Laserbølgelængde 635 nm
Laserklasse 2 (EN60825-1:2007-10)
Udgangsydelse for laserstråle < 1 mW
Strømforsyning Alkalibatterier (4 x type AA)
Driftstid for batteri ca. 12 timer
Arbejds-/opbevaringstemperatur -10°C ... + 40°C / -10°C ... + 70°C
Mål (b x h x l) /

Vægt (inkl. batterier)

155 x 130 x 150 mm /

0,75 kg

Gode råd om brugen af AutoSmart-Laser

– Undgå at anvende laseren gennem eller i nærheden af glasflader, ruder o.l..

Herved undgås brydning og spejling i glas. Hvis der er spejlende flader i
laserplanets højde, skal der skabes laserskygge mod disse flader, så spejling
undgås.

– Begynd altid med laseren i en fast defineret højde.

Herved kan laserplanet altid genfindes, når
arbejdet genoptages efter ophold.

– Hvis man arbejder i vidtgående terræn, skal man

anbringe apparatet på det højeste punkt for at
overvinde evt. forhindringer.

– Med laserbrillen (art.-nr. rød: 020.70A) kan man

bedre se laseren.

– Ved afsætning til fx skillevægge opstilles laseren

på vertikalbeslaget og rettes ind parallelt med en
væg. (fig. 1).

– Skal der arbejdes med laserplanet højt oppe

(nedsænkede lofter og lignende), kan man med
fordel anvende et justerbart væg-beslag (best.nr.

080.71). (Fig. 2)

DK

24

1

2

AutoSmart-Laser

Forberedelse til kontrol af retvisning

Man kan kontrollere laserens kalibrering. Stil apparatet midt mellem
2 vægge, der ligger min. 5 m fra hinanden. Opstil så vidt muligt
apparatet på et plant underlag. Tænd for apparatet.

1. Markér laserplanet A1 på væggen.

2. Drej laseren nøjagtig 180° og marker laserplanet A2 på den modstående

væg. Da laseren er placeret nøjagtig midt mellem de 2 vægge, vil
markeringerne A1 og A2 være nøjagtig vandret overfor hinanden.

1.

A1

2.

A1

Kontrol af retvisning

3. Stil apparatet så tæt som muligt til væggen i samme højde som det

markerede punkt A1, indjustér enheden i henhold til X-aksen.

4. Drej apparatet 180°, og markér punktet A3. Forskellen mellem A2
og A3 er tolerancen for X-aksen.

5. Gentag pkt. 3. og 4. til kontrol af Y- eller Z-aksen.

3.

A1

4.

4 mm / 10 m = OK
<

A2

A3

A2

A2

A2

A3

Hvis det på X-, Y- eller Z-aksen viser sig, at punkt A2 og A3 ligger
mere end 4 mm / 10 m fra hinanden, skal der foretages en justering.

!

Indlevér laseren til forhandleren, som sørger for det videre fornødne.

DK

25

Lisez entièrement le mode d'emploi et le carnet ci-joint "Remarques
supplémentaires et concernant la garantie" ci-jointes. Suivez les

!

instructions mentionnées ici. Conservez ces informations en lieu sûr.

Laser rotatif automatique pour le nivellement horizontal et le
nivellement vertical ainsi que pour une utilisation à l'intérieur
et à l'extérieur

– Précision de 4 mm / 10 m, plage d’auto-nivellement de 4°
– Faisceau de référence de 90° pour l’équerrage et l’alignement de cloisons
– Modes laser : mode point, mode rotation, mode scanner et mode

récepteur manuel

– En option SensoLite 100: Portée maximale du récepteur laser d’un

rayon de 100 m

Consignes générales de sécurité

Rayonnement laser!

Ne pas regarder dans

le faisceau.

Appareil à laser de classe 2

< 1 mW · 635 nm

EN 60825-1:2007-10

Attention : Ne pas retirer les étiquettes d’avertissement collées sur
l’instrument de mesure au laser ! Ne pas regarder directement le rayon!
Le laser ne doit pas être mis à la portée des enfants! Ne pas l'appareil sur
des personnes sauf si nécessaire. L'outil est un appareil de mesure laser de
grande qualité, dont les marges de tolérance sont réglées en usine avec une
exactitude parfaite. Pour des raisons de garantie nous attirons votre attention
sur les points suivants : Contrôler régulièrement le calibrage avant chaque
utilisation et après chaque transport. Nous attirons votre attention sur le fait
qu'un calibrage optimal n'est réalisable que par un artisan expérimenté.
Un calibrage performant par vousmême dépend de votre compétence
personnelle.

FR

26

AutoSmart-Laser

A
B

C

D

E
F
G

H

Fonctionnement
à la verticale

A

Sortie à 90° du laser de
référence/d'aplomb

B

Tête à prismes /
Sortie du rayon laser

C

DEL de fonctionnement

D

Touche de positionnement
(rotation vers la gauche)

E

Touche de positionnement
(rotation vers la droite)

Alignement

I

des axes

J

X

F

Sélectionner la vitesse de rotation
(600 / 300 / 150 / 0 tr/min)

G

Touche MARCHE/ARRET

H

Mode Scanner

I

Compartiment à piles

J

Filetage de 5/8"

Z

Y

FR

27

Caractéristiques particulières et fonctions du produit

la position de base nécessaire - dans l'angle de fonctionnement de ± 4°. Le

Le laser rotatif s'oriente automatiquement. Il est poser dans

système automatique se charge immédiatement du réglage de précision : trois
capteurs de mesure électroniques saisissent les données des axes X, Y et Z.

Transport LOCK: L'instrument est protégé par un frein moteur

spécial pendant le transport.

Les grilles spatiales : Celles-ci montrent les plans du laser et les fonctions.

auto =
alignement
automatique

auto auto

Nivellement
horizontal

Nivellement
vertical

Angle de 90° Fonction

d‘aplomb

Mise en place des piles

Veiller à ce que la polarité soit correcte. Il est
nécessaire de remplacer les piles lorsque la DEL
d'affichage du fonctionnementƁ(C) clignote.

Nivellements horizontal et vertical

– Poser l’instrument sur une surface aussi plane que possible ou le fixer sur

un trépied, à l'horizontale ou à la verticale.
– Appuyer sur la touche MARCHE/ARRET.
– L’appareil se met à niveau automatiquement dans une plage de ± 4°. Dans

la phase de réglage, le laser clignote et la tête à prisme ne bouge pas. Une

fois que le nivellement a eu lieu le laser est allumé en permanence et

tourne à la vitesse de rotation maximale.

Si l’instrument a été posé trop incliné (à un angle supérieur à 4º),
la tête à prisme ne bouge pas et le laser clignote. Il faut alors poser

!

l’instrument sur une surface plus plane.

FR

28

Mode laser

Mode Rotation

Les vitesses de rotation sont réglées en appuyant
sur la touche Rotation : 0, 150, 300, 600 tours/
min.

Mode Scanner

La touche Scanner permet d'activer et de régler
un segment de luminosité intense en trois
largeurs différentes. Positionner le segmet avec
les touches de direction.

Mode récepteur manuel

Pour travailler en mode récepteur manuel
disponible en optionƁ: Régler le laser rotatif à
la vitesse de rotation maximale et mettre le
récepteur laser en marche. Voir à ce sujet les
instructions d'utilisation d'un récepteur laser
correspondant.

Mode Point

Appuyer autant de fois que nécessaire sur la
touche Rotation jusqu'à ce que le laser ne tourne
plus pour accéder au mode Point. Les touches de
positionnement permettent de tourner le laser à
la position souhaitée. Il est également possible de
tourner la tête à prisme à la main.

AutoSmart-Laser

Réglementation UE et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour
la libre circulation des marchandises dans l'Union européenne.

Ce produit est un appareil électrique et doit donc faire l'objet
d'une collecte et d'une mise au rebut sélectives conformément
à la directive européenne sur les anciens appareils électriques et
électroniques (directive DEEE).

Autres remarques complémentaires et consignes de sécurité sur

www.laserliner.com/info

FR

29

Données techniques (Sous réserve de modifications techniques)

Plage de mise à niveau automatique ± 4°
Précision ± 4 mm / 10 m

Nivellement horizontal / vertical
Durée du réglage de

l’auto-nivellement

Automatique avec les nivelles
électroniques et les servomoteurs.
env. 50 secondes sur l’angle

de travail complet
Faisceaux de référence verticaux 90° par rapport au plan de rotation
Vitesse de rotation 0, 150, 300, 600 tr/min
Longueur de l’onde laser 635 nm
Classe de laser 2 (EN60825-1:2007-10)
Puissance de sortie du laser < 1 mW
Alimentation électrique Piles alcalines (4 du type AA)
Durée de fonctionnement pile env. 12 h
Température de fonctionnement /

de stockage
Dimensions (l x h x p) /
Poids (pile incluse)

-10°C ... + 40°C / -10°C ... + 70°C

155 x 130 x 150 mm /

0,75 kg

Conseils et astuces pour travailler avec l’AutoSmart-Laser

– Utilisez une hauteur qui n’est pas coupée par une vitre ou une fenêtre afin

d’éviter les réflexions et les réverbérations.

– Faites-vous un repère de travail (hauteur de

référence) pour pouvoir continuer le travail
toujours à la même hauteur.

– Si vous travaillez sur de vastes étendues, réglez

l’appareil sur le point le plus haut pour passer
outre les obstacles.

– Les lunettes de vision laser (n° d'art. : 020.70A)

vous permettent de mieux voir le faisceau laser.

– Pour mettre en place des murs de séparation,

aligne le rayon de référence parallèlement au
mur (illu. 1).

– Pour les travaux fréquents de mesure au plafond,

utilisez la fixation murale, réglable en hauteur
(n° d'art. : 080.71, illustration 2).

FR

30

1

2

AutoSmart-Laser

Préliminaires au contrôle du calibrage

Vous pouvez contrôler le calibrage du laser. Poser l'instrument au centre
entre deux murs qui sont au moins éloignés de 5 m l'un de l'autre. Mettre
l'instrument sur une surface aussi plane que possible. Mettre l'instrument en
marche.

1. Marquez un point A1 sur le mur.

2. Tournez l'appareil de 180° et marquez un point A2. Vous disposez donc

entre les points A1 et A2 d'une ligne de référence horizontale.

1.

A1

2.

A1

Contrôler le calibrage

3. Rapprochez l‘appareil aussi près que possible du mur à hauteur du repère

A1, alignez l’appareil sur l’axe des X.

4. Tournez l‘appareil de 180° et repérez un point A3. La différence entre les
points A2 et A3 est la tolérance de l’axe des X.

5. Répétez les instructions des points 3. et 4. pour le contrôle de l’axe des Y
et de l’axe des Z.

3.

A1

4.

4 mm / 10 m = OK
<

A2

A3

A2

A2

A2

A3

Un ajustage est nécessaire pour les axes X, Y ou Z si A2 et A3 sont
écartés l‘un de l‘autre de plus de 4 mm / 10 m. Prenez contact avec votre

!

revendeur ou appelez le service après-vente de UMAREX-LASERLINER.

FR

31

Lea atentamente las instrucciones de uso y el pliego adjunto "Garantía
e información complementaria". Siga las instrucciones indicadas en

!

ellas. Guarde bien esta documentación.

Láser de rotación automático parar la nivelación horizontal y
vertical, aplicación en interiores y exteriores

– Precisión 4 mm / 10 m, margen de autonivelado 4°
– Rayo de referencia a 90° para nivelación y plomada de tabiques

de separación

– Modos láser: modo de puntos, de exploración, de rotación y

modo de receptor portátil

– SensoLite 100 opcional: receptor láser hasta un radio de 100 m.

Indicaciones generales de seguridad

Rayo láser!

¡No mire al rayo láser!

Láser clase 2

< 1 mW · 635 nm

EN 60825-1:2007-10

Atención: ¡No retirar las placas de aviso del equipo de medición por láser!
¡No mire directamente al rayo! ¡Mantenga el láser fuera del alcance de los
niños! No oriente el aparato hacia las personas. El aparato es un instrumento
de medición por láser de calidad y está ajustado en fábrica al 100% de la
tolerancia indicada. Por motivos inherentes a la responsabilidad civil del pro­ducto, debemos señalarle lo siguiente: compruebe regularmente la calibración
antes del uso, después de los transportes y después de almacenajes prolonga­dos. Además, deseamos señalarle que la calibración absoluta sólo es posible
en un taller especializado. La calibración realizada por el usuario sólo es una
aproximación y la precisión de la misma dependerá del cuidado con se realice.

ES

32

AutoSmart-Laser

A
B

C

D

E
F
G

H

Modo vertical Alineación

I

de los ejes

J

X

A

Salida del láser de referencia /
de plomada 90°

B

Cabezal de prisma /
salida rayo láser

C

Indicación de servicio

D

Tecla de posicionamiento
(giro hacia la izquierda)

E

Tecla de posicionamiento
(giro hacia la derecha)

F

Seleccionar velocidad de rotación
600 / 300 / 150 / 0 rpm

G

Tecla de encendido y apagado
(ON/OFF)

H

Modo Scan (exploración)

I

Compartimento de pilas

J

Rosca de 5/8''

Z

Y

ES

33

Características y funciones especiales

tiene que colocarlo en la posición base, dentro de los ángulos de trabajo de

El láser de rotación se alinea automáticamente. El usuario sólo

± 4°. Y el automático se hace cargo inmediatamente del ajuste de precisión:
tres sensores electrónicos de medición registran para ello los ejes X, Y y Z.

BLOQUEO de transporte: el aparato cuenta con un freno

especial del motor como protección para el transporte.

Retículas espaciales: muestran los planos láser y las funciones.

auto =
alineación
automática

auto auto

Nivelar en
horizontal

Nivelar en
vertical

Ángulo
de 90°

Función de
plomada

Insertar las pilas

Preste atención a la polaridad. Cuando el
indicador de servicio (C) parpadea está
indicando la necesidad de cambiar las pilas.

Nivelación horizontal y vertical

– Coloque el aparato sobre una superficie lo más nivelada posible o fíjelo

sobre un trípode, horizontal o vertical.
– Pulsar la tecla ON/OFF.
– El aparato se nivela automáticamente en una gama de ± 4°. En la fase

de ajuste el láser parpadea y el cabezal de prisma no se mueve. Una vez

realizada la nivelación la luz del láser está encendida continuamente y

el láser gira con las máximas revoluciones.

Si la inclinación del aparato es excesiva (fuera de los 4°), el cabezal
de prisma está parado y el láser parpadea. En ese caso es necesario

!

colocar el aparato en una superficie nivelada.

ES

34

Modos láser

Modo de rotación

Con tecla de rotación pueden ajustarse las
diferentes velocidades: 0, 150, 300, 600 rpm

Modo Scan (exploración)

Con la tecla Scan puede activarse y ajustarse
un segmento de luz intensa en 3 anchuras
diferentes. El segmento se posiciona con las
teclas de dirección.

Modo de receptor manual

Trabajar con el receptor opcional láser: ajusar
el láser de rotación a la velocidad máxima y
encender el receptor láser. Véase al respecto las
instrucciones de uso del receptor láser respectivo.

Modo de puntos

Para llegar al modo de puntos, pulse la tecla
de rotación hasta que el láser no gire más. Los
botones de posicionamiento sirven para girar el
láser a la posición deseada. También se puede
girar el cabezal con la mano.

AutoSmart-Laser

Disposiciones europeas y eliminación

El aparato cumple todas las normas requeridas para
el libre tráfico de mercancías en la UE.

Se trata de un aparato eléctrico, por lo que debe ser
recogido y eliminado por separado conforme a la directiva
europea relativa a los aparatos eléctricos y electrónicos
usados.

Más información detallada y de seguridad en:

www.laserliner.com/info

ES

35

Datos técnicos (Sujeto a modificaciones técnicas)

Margen de auto-nivelado ± 4°
Precisión ± 4 mm / 10 m

Nivelación horizontal / vertical

Velocidad de ajuste

Automático con niveles
electrónicos y servomotores.
aprox. 50 seg. para todo el

ángulo de trabajo
Rayo de referencia vertical 90° al plano de rotación
Velocidad de rotación 0, 150, 300, 600 r.p.m.
Longitud de onda del láser 635 nm
Clase láser 2 (EN60825-1:2007-10)
Potencia de salida Láser < 1 mW
Alimentación Pilas alcalinas (4 del tipo AA)
Duración Pilas aprox. 12 h
Temperatura de trabajo /

almacenaje
Dimensiones (An x Al x F)
Peso (pila incluida)

-10°C ... + 40°C / -10°C ... + 70°C

155 x 130 x 150 mm /

0,75 kg

Sugerencias y trucos para el manejo del AutoSmart-Laser

– Utilice una altura que no se vea interrumpida po cristales o ventanas, para

evitar reflejos y espejismos.

– Ponga una marca de trabajo (altura de referencia),

para poder seguir trabajando siempre a la misma
altura.

– Cuando trabaje en un terreno amplio, coloque el

aparato sobre el punto más elevado, para pasar
por encima de posibles obstáculos.

– Con las gafas de visión de láser (Ref.: 020.70A)

puede ver mejor el rayo láser.

– Para la colocación de tabiques de separación,

alinee el rayo de referencia paralelo a la pared
(Ilustr. 1).

– Para trabajos frecuentes en techos resulta útil el

soporte mural ajustable (Ref.: 080.71, Ilustr. 2).

1

2

ES

36

AutoSmart-Laser

Preparativos para la comprobación de la calibración

Usted mismo puede comprobar la calibración del láser. Coloque el aparato en
el centro entre dos paredes con una separación mínima de 5 m entre ellas.
Coloque el aparato sobre una superficie lo más plana posible. Encienda el
aparato.

1. Marque el punto A1 en la pared.

2. Gire el aparato 180° y marque el punto A2. Ahora tiene una referencia

horizontal entre A1 y A2.

1.

A1

2.

A1

Comprobar la calibración

3. Ponga el aparato lo más cerca posible de la pared, a la altura del punto

A1 marcado, alinee el aparato con el eje X.

4. Gire el aparato 180° y marque el punto A3. La diferencia entre A2 y A3
es la tolerancia para el eje X.

5. Repita los puntos 3 y 4 para la comprobación del eje Y y Z.

3.

A1

4.

4 mm / 10 m = OK
<

A2

A3

A2

A2

A2

A3

Cuando en los ejes X, Y o Z los puntos A2 y A3 estén separados
más de 4 mm / 10 m, será necesario un nuevo ajuste. Póngase en
contacto con su distribuidor especializado o diríjase al Servicio

!

Técnico de UMAREX-LASERLINER.

ES

37

Leggere completamente le istruzioni per l'opuscolo allegato
"Indicazioni aggiuntive e di garanzia". Attenersi alle indicazioni

!

ivi riportate. Conservare con cura questa documentazione.

Laser rotante automatico per livellamenti orizzontali e verticali
in applicazioni in interni ed esterni

– Precisione 4 mm / 10 m, Campo di livellamento automatico di 4°
– Raggio di riferimento a 90° per messa a piombo e posizionamento

di pareti divisorie
– Modalità laser: punto, scansione, rotazione e ricevitore manuale
– SensoLite 100 opzionale: Portata del ricevitore laser fino a 100 m di raggio

Norme generali di sicurezza

Radiazione laser!

Non guardare

direttamente il raggio!

Laser classe 2

< 1 mW · 635 nm

EN 60825-1:2007-10

Attenzione: Non rimuovere i segnali di pericolo che si trovano sul misuratore
laser! Non guardare direttamente il raggio! Tenere il laser fuori dalla portata
dei bambini! Non indirizzare l'apparecchio inutilmente verso le persone.
L'apparecchio è uno strumento di misurazione laser di qualità e viene impo­stato in fabbrica al 100% alla tolleranza indicata. Per motivi di responsabilità
prodotti desideriamo richiamare la vostra attenzione su quanto segue: con­trollare periodicamente la calibratura prima dell'uso, dopo il trasporto e dopo
lunghi periodi di inattività. Inoltre desideriamo informarvi che una calibratura
assoluta è possibile solo in un'officina specializzata. La calibratura effettuata
dall'utente può essere solo approssimativa; precisione della calibratura
dipende dall'accuratezza con cui viene effettuata.

IT

38

AutoSmart-Laser

A
B

C

D

E
F
G

H

L'utilizzo verticale Allineament-

I

odegliassi

J

X

A

Uscita 90° laser di
riferimento/a piombo

B

Testa prismatica /
uscita raggio laser

C

Indicatore di funzionamento

D

Tasto di posizionamento
(rotazione antioraria)

E

Tasto di posizionamento
(rotazione oraria)

F

Selezione velocità di rotazione
600 / 300 / 150 / 0 giri/min

G

Tasto ON/OFF

H

Modalità di scansione

I

Vano delle pile

J

Filettatura da 5/8"

Z

Y

IT

39

Caratteristiche particolari del prodotto e funzioni

di base necessaria, all'interno di un angolo di lavoro di ± 4°. La regolazione

Il laser rotante si orienta da solo. Viene portato nella posizione

di precisione viene svolta subito dal sistema automatico: tre sensori di misura
elettronici rilevano gli assi X, Y e Z.

BLOCCO di trasporto: durante il trasporto l'apparecchio è

protetto da uno speciale freno motore.

Reticoli spaziali: per la visualizzazione dei piani laser e delle funzioni.

auto =
orientamento
automatico

auto auto

Livellamento
orizzontale

Livellamento
verticale

Angolo di 90° Funzione di

linea a piombo

Inserimento delle batterie

Fare attenzione alla corretta polarità. Se l'indicatore
di funzionamento (C) lampeggia, significa che si
devono sostituire le batterie.

Livellamento orizzontale e verticale

– Collocare l'apparecchio su una superficie quanto più possibile piana o

fissarlo su un treppiede, in posizione orizzontale o verticale.
– Premere il tasto ON/OFF.
– L'apparecchio si livella automaticamente entro un campo di ± 4°. Durante

la fase di configurazione il laser lampeggia e la testa prismatica è ferma. Al

termine del livellamento il laser è costantemente acceso ruota al numero di

giri massimo.

Se l'apparecchio è troppo inclinato (> 4°), la testa prismatica resta
ferma e il laser lampeggia. In questo caso l’apparecchio deve essere

!

collocato su una superficie meno inclinata.

IT

40

Modi laser

Modalità di rotazione

Attraverso il tasto di rotazione si possono
regolare diverse velocità: 0, 150, 300, 600 g/min

Modo scan

Attraverso il tasto Scan è possibile attivare e
quindi regolare un segmento a luce intensa in 3
diverse ampiezze. Il segmento viene posizionato
per mezzo dei tasti direzionali.

Modo di ricezione manuale

Lavoro con il ricevitore laser opzionale: Impostare
il laser rotante sulla velocità massima e attivare il
ricevitore laser. Vedi le istruzioni per l'uso di un
corrispondente ricevitore laser.

Modalità di rotazione

Per raggiungere la modalità puntuale, premere
ripetutamente il tasto di rotazione fino a quando
il laser non smette di ruotare. Con i tasti di
posizionamento il laser viene girato nella
posizione desiderata. In alternativa, la testa
prismatica può essere girata manualmente.

AutoSmart-Laser

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per
la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un apparecchio elettrico e deve pertanto
essere raccolto e smaltito separatamente in conformità con la
direttiva europea sulle apparecchiature elettriche ed elettroniche
usate.

Per ulteriori informazioni ed indicazioni di sicurezza:

www.laserliner.com/info

IT

41

Dati tecnici (Con riserva di modifiche tecniche)

Range di autolivellamento ± 4°
Precisione ± 4 mm / 10 m
Livellamento

orizzontale / verticale

Automatico con livelle elettroniche

e servomotori.
Velocità di regolazione circa 50 sec. su tutto l'angolo di lavoro
Fascio di riferimento

perpendicolare

90° rispetto al livello di rotazione

Velocità di rotazione 0, 150, 300, 600 g/min
Lunghezza delle onde laser 635 nm
Classe laser 2 (EN60825-1:2007-10)
Potenza d'uscita laser < 1 mW
Alimentazione elettrica Batterie alcaline (4 del tipo AA)
Durata di funzionamento a batterie

ca. 12 h
Temperatura d’esercizio / di stoccaggio -10°C ... + 40°C / -10°C ... + 70°C
Dimensioni (L x A x P) /

Peso (con pila)

155 x 130 x 150 mm /

0,75 kg

Suggerimenti per l'uso di AutoSmart-Laser

– Lavorare ad un'altezza alla quale il raggio non venga interrotto da vetri o

finestre, in modo da evitare riflessi.

– Createvi una marcatura di lavoro (altezza di

riferimento), per poter continuare lavorare
sempre alla medesima altezza.

– Se si lavora in aree libere, è consigliabile

posizionare l'apparecchio sul punto più alto
per superare eventuali ostacoli.

– Con gli occhiali per laser (Art. n°: 020.70A)

potrete riconoscere meglio il raggio.

– Nella costruzione di pareti divisorie, orientare il

raggio di riferimento parallelamente alla parete
(figura 1).

– Se si lavora di frequente a livello dei solai, è

possibile utilizzare il supporto a parete regolabile
in altezza (art. n°: 080.71, figura 2).

IT

42

1

2

AutoSmart-Laser

Verifica della calibratura

È possibile controllare la calibrazione del laser. Collocare l'apparecchio al
centro di 2 pareti distanti tra loro almeno 5 m. Appoggiare l'apparecchio
su una superficie il più piana possibile. Accendere l'apparecchio.

1. Marcate il punto A1 sulla parete.

2. Ruotate l'apparecchio di 180° e marcate il punto A2. A questo punto

avrete un riferimento orizzontale tra A1 e A2.

1.

A1

2.

A1

Esecuzione

3. Avvicinate quanto più possibile l'apparecchio alla parete, all'altezza

del punto A1, e allineate l‘apparecchio all‘asse X.

4. Ruotate l'apparecchio di 180° e marcate il punto A3. La differenza
tra A2 e A3 rappresenta la tolleranza per l‘asse X.

5. Per verificare gli assi Y e Z ripetere le fasi 3 e 4.

3.

A1

4.

4 mm / 10 m = OK
<

A2

A3

A2

A2

A3

A2

Se sugli assi X, y o Z la distanza tra i punti A2 e A3 è superiore a
4 mm / 10 m, si rende necessaria una regolazione. Contattate il
vostro rivenditore specializzato o rivolgetevi al Servizio Assistenza

!

di UMAREX-LASERLINER.

IT

43

Przeczytaņ dokÙadnie instrukcjŐ obsÙugi i zaÙŅczonŅ broszurŐ
„Informacje gwarancyjne i dodatkowe”. PostŐpowaņ zgodnie z

!

zawartymi w nich instrukcjami. Starannie przechowywaņ te materiaÙy.

Automatyczny laser rotacyjny do niwelowania w pionie i w
poziomie, do zastosowania wewnâtrz i na zewnâtrz

– DokÙadnoūņ 4 mm / 10 m, zakres samoczynnej niwelacji 4°
– Promieš referencyjny 90° do ustawiania i wyznaczania pionu ūcianek

dziaÙowych

– Tryby lasera: tryb punktowy, skanowania, rotacyjny i tryb odbiornika

rŐcznego

– opcjonalnie SensoLite 100: ZasiŐg odbiornika lasera w promieniu do 100 m

Ogólne Wskazówki BezpieczeĞstwa

Promieniowanie laserowe!

Nie kierowaæ lasera

w oczy!

Laser klasy 2

< 1 mW · 635 nm

EN 60825-1:2007-10

UWAGA: Nie usuwaņ tabliczek ostrzegawczych z laserowego urzŅdzenia
pomiarowego! Nie kierowaņ lasera w oczy! Laser nie może byņ zasiŐgu rŅk
dzieci. Nie kierowaņ niepotrzebnie lasera w kierunku ludzi. UrzŅdzenie
zawiera wysokiej jakoūci laser, który jest skalibrowany w fabryce, jednak
należy każdorazowo sprawdzaņ przed ważnym pomiarem, po transporcie,
dÙugim skÙadowaniu dokÙadnoūņ kalibracji. DokÙadna kalibracja jest możliwa
jedynie w serwisie. Kalibracja wykonana samodzielnie zależy od starannoūci
jej wykonania.

PL

44

AutoSmart-Laser

A
B

C

D

E
F
G

H

Praca pionowa Ustawienieosi

I

J

X

A

Wylot 90° lasera referencyjnego /
pionujŅcego

B

GÙowica pryzmatyczna /
wylot promienia lasera

C

WskaŻnik dziaÙania

D

Przycisk pozycjonowania
(obracanie w lewo)

E

Przycisk pozycjonowania
(obracanie w prawo)

F

Wybieranie prŐdkoūci rotacji
600 / 300 / 150 / 0 obr/min

G

Przycisk WØ/WYØ

H

Tryb skanowania

I

Komora baterii

J

Gwint 5/8"

Z

Y

PL

45

Cechy szczególne produktu i funkcje

wymaganej pozycji podstawowej w zakresie kŅta roboczego ± 4°. RegulacjŐ
precyzyjnŅ przejmuje natychmiast automatyka: Trzy elektroniczne czujniki
pomiarowe rejestrujŅ przy tym osie X, Y i Z.

specjalnym hamulcem silnikowym.

Sieä przestrzenna: pokazuje poziomy lasera oraz funkcje.

auto =
automatyczne
ustawianie

WkĜadanie baterii

Zwróciņ uwagŐ na prawidÙowŅ biegunowoūņ.
Jeżeli wskaŻnik pracy (C) pulsuje, to należy
wymieniņ baterie.

Laser rotacyjny ustawia siŐ samoczynnie. Ustawia siŐ go w

Transport LOCK: UrzŅdzenie podczas transportu chronione jest

auto auto

Niwelacja
pozioma

Niwelacja
pionowa

KŅt 90° Funkcja pionu

Niwelowanie poziome i|pionowe

– UrzŅdzenie ustawiņ na możliwie pÙaskiej powierzchni lub umocowaņ

je na statywie,poziomo lub pionowo.
– NacisnŅņ wÙŅcznik / wyÙŅcznik.
– UrzŅdzenie niweluje siŐ automatycznie w zakresie ± 4°. Podczas fazy

ustawiania laser i gÙowica pryzmatyczna sŅ nieruchome. Po zakošczeniu

niwelacji laser ūwieci stale i obraca siŐ z prŐdkoūciŅ maksymalnŅ.

Jeżeli urzŅdzenie ustawione jest zbyt ukoūnie (ponad 4°), gÙowica
pryzmatyczna nie obraca siŐ, a laser pulsuje. Należy wtedy ustawiņ

!

urzŅdzenie na bardziej równej powierzchni.

PL

46

Tryby lasera

Tryb rotacyjny

Przycisk rotacji można ustawiaņ różne prŐdkoūci:
0, 150, 300, 600 obr./min

Tryb skanowania

Przycisk Scan pozwala na aktywacjŐ i ustawienie
segmentu ūwietlnego w 3 różnych szerokoūciach.
Segment pozycjonuje siŐ przyciskami kierunkowymi.

Tryb odbiornika röcznego

Praca z opcjonalnym odbiornikiem laserowym:
Ustawiņ laser rotacyjny na maksymalnŅ prŐdkoūņ
obrotowŅ i wÙŅczyņ odbiornik laserowy. W tym
celu zapoznaņ siŐ należy z instrukcjŅ obsÙugi
odpowiedniego odbiornika laserowego.

Tryb punktowy

Aby przejūņ do trybu punktowego, należy
naciskaņ przycisk rotacji aż do zatrzymania lasera.
Za pomocŅ przycisków pozycjonowania laser
obraca siŐ do wymaganej pozycji. Alternatywnie
można obróciņ gÙowicŐ pryzmatycznŅ rŐcznie.

AutoSmart-Laser

Przepisy UE i usuwanie

PrzyrzŅd speÙnia wszystkie normy wymagane do wolnego
obrotu towarów w UE.

Produkt ten jest urzŅdzeniem elektrycznym i zgodnie z
europejskŅ dyrektywŅ dotyczŅcŅ zÙomu elektrycznego i
elektronicznego należy je zbieraņ i usuwaņ oddzielnie.

Dalsze wskazówki dotyczŅce bezpieczešstwa i informacje
dodatkowe patrz: www.laserliner.com/info

PL

47

Dane Techniczne (Zmiany zastrzeżone)

Automatyczne poziomowanie
(zakres)

DokÙadnoūņ ± 4 mm / 10 m

Niwelacja pozioma / pionowa

Szybkoūņ regulacji ok. 50 sek. w caÙym kŅcie roboczym
Pionowy promieš referencyjny

rotacji
PrŐdkoūņ rotacji 0, 150, 300, 600 obr/min.
DÙugoūņ fali lasera 635 nm
Klasa lasera 2 (EN60825-1:2007-10)
Wydajnoūņ wyjūciowa lasera < 1 mW
Zasilanie Bateria alkaliczne (4 x typ AA)
Czas pracy baterii ok. 12 h
Temperatura pracy / przechowywania -10°C ... + 40°C / -10°C ... + 70°C
Wymiary (szer. x wys. x gÙ.) /

Masa (z bateriŅ)

± 4°

automatyczna za pomocŅ elektroni­cznych libelek i serwomotorów.

90° w stosunku do pÙaszczyzny

155 x 130 x 150 mm /
0,75 kg

Tips & Tricks przy pracy z AutoSmart-Laser

– Używaj wysokoūci, przy której szkÙo lub okno nie jest na drodze lasera,

zapobiegnie to odbiciom i efleksom.

– Można ustaliņ wysokoūņ odniesienia i zaznaczyņ

jŅ, a potem już zawsze siŐ do niej odnosiņ.

– Przy pracy na otwartym polu ustaw niwelator na

najwyższym punkcie, dla pokrycia caÙego obszaru.

– DziŐki czerwonym okularom (Art. Nr. 020.70A)

można Ùatwiej znaleŻņ laser.

– Przy ustawieniu pomiŐdzy ūcianami dziaÙowymi

wy naczamy równolegÙe do ūciany (rys. 1).

– Przy robotach dachowych przydaje siŐ mocowanie

ūcienne. (Art. Nr 080.71) (rys. 2).

1

2

PL

48

AutoSmart-Laser

Kontrola Kalibracji - przygotowanie

Można kontrolowaņ kalibracjŐ lasera. Należy ustawiņ urzŅdzenie w ırodku
pomiŐdzy 2 ūcianami, które oddalone sŅ od siebie co najmniej o 5 m. Ustawiņ
urzŅdzenie na możliwie pÙaskiej nawierzchni. ProszŐ wÙŅczyņ urzŅdzenie.

1. Zaznaczamy punkt A1 na ūcianie.

2. Obracamy niwelator o 180° i zaznaczamy punkt A2.

1.

A1

2.

A1

Kontrola Kalibracji

3. Ustaw najbliżej jak to możliwe ūciany na wysokoūci punktu

zaznaczonego A1, ustaw instrument na osi X.

4. Obróņ niwelator o 180° i zaznacz punkt A3. Różnica pomiŐdzy
A2 i A3 jest tolerancjŅ dla osi X.

5. Powtórzyņ punkty 3 i 4 dla sprawdzenia osi Y i Z.

3.

A1

4.

4 mm / 10 m = OK
<

A2

A3

A2

A2

A2

A3

Jeżeli w osi X, Y lub Z odlegÙoūņ miŐdzy punktami A2 i A3 przekracza
4 mm / 10 m, konieczne jest powtórzenie justowania. Skontaktuj siŐ

!

z lokalnym handlowcem lub serwisem Umarex Laserliner.

PL

49

Lue käyttöohje kokonaan. Lue myös lisälehti Takuu- ja lisäohjeet.
Noudata annettuja ohjeita. Säilytä hyvin nämä ohjeet.

!

Automaattinen pyörivä laser vaaka- ja pystylinjauksia varten
sisä- ja ulkokäyttöön

– Tarkkuus 4 mm / 10 m, itsetasausalue 4°.
– 90° vertailusäde väliseinien luotisuoraa ja linjauksia varten
– Lasertoiminnot: Pistetoiminto, skannaus, pyörintä ja käsivastaanotto
– optiona SensoLite 100: Laservastaanottimen ulottuma 100 m säteellä

Yleisiä turvaohjeita

Lasersäteilyä!

Älä katso säteeseen!

Laser luokka 2

< 1 mW · 635 nm

EN 60825-1:2007-10

Varoitus: Varoituskylttejä ei saa poistaa laserlaitteesta. Älä katso suoraan
säteeseen! Laserlaite ei saa joutua lasten käsiin. Älä koskaan tähtää laser­sädettä ihmistä kohti. Käytössäsi on korkealaatuinen lasermittalaite, jonka
tehdasasetus on 100 % ilmoitetun toleranssin rajoissa. Tuotevastuun nimissä
pyydämme kiinnittämään huomiota seuraaviin seikkoihin: Kuljetuksen ja
pitkän varastointiajan jälkeen laitteen kalibrointi on tarkistettava ennen
käyttöä. Vain alan erikoisliike pystyy suorittamaan absoluuttisen tarkan
kalibroinnin. Käyttäjän suorittama kalibrointi antaa likimääräisen tuloksen
ja absoluuttinen kalibrointitarkkuus vaatii erityistä huolellisuutta.

FI

50

AutoSmart-Laser

A
B

C

D

E
F
G

H

Pystykäyttö Akselienkohdistus

I

J

X

A

90° vertailu- / luotilaserin lähtö

B

Prismapää / lasersäteen lähtö

C

Toiminnan näyttö

D

Kohdistuspainike
(kierto vasemmalle)

E

Kohdistuspainike (kierto oikealle)

F

Pyörintänopeuden valinta
600 / 300 / 150 / 0 1/min

G

ON/OFF-painike

H

Skannaus

I

Paristolokero

J

5/8" kierre

Z

Y

FI

51

Tuotteen erityisominaisuuksia ja toimintoja

työskentelykulman ± 4° sisällä. Automatiikka suorittaa heti tarkkuussäädön:
Kolme elektronista mittaustunnistinta säätää X-, Y- ja Z-akselit.

moottorijarrulla.

Avaruushilat: Näyttävät lasertasot ja toiminnot.

auto =
auto­maattitasaus

Paristojen asennus

Huomaa napaisuus. Jos käyttötilan näyttö (C)
vilkkuu, on paristot vaihdettava.

Pyörivä laser tasaa itse itsensä. Laite asetetaan perusasentoon –

Kuljetuslukitus: Laite suojataan kuljetuksen aikana erityisellä

auto auto

Vaakatasaus Pystytasaus 90° kulma Luotisuora

Vaakasuuntaus ja pystysuuntaus

– Aseta laite mahdollisimman tasaiselle alustalle tai kiinnitä se kolmijalkaan,

vaaka- tai pystysuoraan.
– Paina ON/OFF-painiketta.
– Laite tasaa itsensä automaattisesti ± 4° alueella. Tasausvaiheen aikana

laser vilkkuu ja prismapää on paikallaan. Kun tasaus on valmis, laser

palaa jatkuvasti ja pyörii maksiminopeudella.

Liian vinossa oleva laite (kallistus yli 4°), prismapää pysähtyy ja
laser vilkkuu.. Aseta laite tässä tapauksessa tasaisemmalle alustalle.

!

FI

52

Laserin käyttötavat

Pyörintä

Pyörinnän painikkeella valitaan seuraavat
nopeudet: 0, 150, 300, 600 1/min

Skannaus

Skannauspainikkeella voit aktivoida ja säätää
voimakkaan valosegmentin. Käytössäsi on 3
segmentin leveyttä. Segmentti suunnataan
kohdistuspainikkeilla.

Käsivastaanotto

Laservastaanottimen (lisävaruste) käyttö: Säädä
pyörivään laseriin maksiminopeus ja käynnistä
laserin vastaanotin. Ks. laservastaanottimen
käyttöohje.

Pistetoiminto

Siirry pistetilaan painamalla rotaatiopainiketta
useita kertoja, kunnes laser ei enää pyöri. Laserin
voi kääntää kohdistusnäppäimillä haluttuun
kohtaan. Vaihtoehtoisesti voi prismapäätä
kääntää käsin.

AutoSmart-Laser

EY-määräykset ja hävittäminen

Laite täyttää kaikki EY:n sisällä tapahtuvaa
vapaata tavaravaihtoa koskevat standardit.

Tämä tuote on sähkölaite. Se on kierrätettävä tai
hävitettävä vanhoja sähkö- ja elektroniikkalaitteita
koskevan EY-direktiivin mukaan.

Lisätietoja, turvallisuus- yms. ohjeita:

www.laserliner.com/info

FI

53

Tekniset tiedot (Tekniset muutokset mahdollisia)

Automaattitasausalue ± 4°
Tarkkuus ± 4 mm / 10 m

Vaakatasaus / pystytasaus

Automaattinen, elektroniset

libellit ja servot.
Itse-tasauksen kesto n. 50 s koko työkulman alueelle
Pysty vertailusäde 90° pyörintätasoon
Pyörimisnopeus 0, 150, 300, 600 1/min
Laserin aallonpituus 635 nm
Laserluokka 2 (EN60825-1:2007-10)
Laserin lähtöteho < 1 mW
Virtalähde Alkaparistot (4 x AA)
Paristojen käyttöaika n. 12 h
Käyttö- / varastointilämpötila -10°C ... + 40°C / -10°C ... + 70°C
Mitat (L x K x S) /

Paino (sis. paristot)

155 x 130 x 150 mm /

0,75 kg

AutoSmart-Laser käytön vinkkejä ja lisätietoa

– Vältä heijastuksia ja peilauksia käyttämällä korkeutta, jossa lasi tai ikkunat

eivät katkaise sädettä.

– Tee työmerkintä (vertailukorkeus), joka auttaa

pysymään jatkotoimissa jatkuvasti samalla
korkeudella.

– Kun käytät laitetta maastossa, sijoita laite

maasto korkeimpaan kohtaan, jossa käyttö
sujuu esteettömästi.

– Laserlasien (art.nro 020.70A) käyttö parantaa

lasersäteen näkyvyyttä.

– Väliseinien asennuksessa vertailusäde suunnataan

paralleelisesti seinän kanssa (kuva 1).

– Seinäteline (art.nro 080.71), jossa on säädettävä

korkeus, on kattotöiden korvaamaton apuväline.

1

2

FI

54

AutoSmart-Laser

Kalibrointitarkistuksen valmistelutoimet

Voit tarkistaa laserin kalibroinnin. Aseta laite keskelle 2 seinän väliin, jotka
ovat vähintään 5 m etäisyydellä toisistaan. Aseta laite mahdollisimman
tasaiselle alustalle. Kytke laite toimintaan.

1. Merkitse piste A1 seinään.

2. Käännä laite 180° ja merkitse piste A2. Pisteiden A1 ja A2 välille

muodostuu vaakasuuntainen referenssilinja. Kalibroinnin tarkistus.

1.

A1

2.

A1

Kalibroinnin tarkistus

3. Aseta laite merkityn pisteen A1 korkeudella mahdollisimman lähelle

seinää, suuntaa laite X-akselille.

4. Käännä laitetta 180° ja merkitse piste A3. Pisteiden A2 ja A3 välinen
erotus on X-akselin toleranssi.

5. Toista Y- ja Z-akselin tarkistuksessa kohdat 3. ja 4.

3.

A1

4.

4 mm / 10 m = OK
<

A2

A3

A2

A2

A2

A3

Uusi säätö on tarpeen, jos X-, Y- tai Z-akselien pisteiden A2 ja
A3 välinen etäisyys on enemmän kuin 4 mm / 10 m. Ota yhteys
paikalliseen laitetoimittajaan tai UMAREX-LASERLINER huolto-

!

osastoon.

FI

55

Leia integralmente as instruções de uso e o caderno anexo "Indicações
adicionais e sobre a garantia". Siga as indicações aí contidas. Conserve

!

esta documentação.

Laser rotativo automático para a nivelação horizontal
e vertical, para interiores e exteriores

– Precisão 4 mm / 10 m, margem de autonivelação 4°.
– Feixe de referência de 90° para baixar perpendiculares e alinhar

paredes de separação.
– Modos laser: modo de ponto, scan, rotação e receptor manual
– SensoLite 100 opcional: receptor laser com raio até 100 m

Indicações gerais de segurança

Radiação laser!

¡No mire al rayo láser!

Láser classe 2

< 1 mW · 635 nm

EN 60825-1:2007-10

Atenção: Não retire as placas de aviso do aparelho medidor de laser! Não
olhar directamente para o raio! Manter o laser fora do alcance das crianças!
Não orientar o aparelho para as pessoas. O aparelho é um instrumento
de medição por laser e está ajustado pela fábrica para 100% da tolerância
indicada. Por motivos inerentes à responsabilidade civil do produto devemos
assinalar o seguinte: comprovar regularmente a calibragem antes do uso,
depois do transporte e armazenagem prolongados. Além disso, informamos
que a calibragem absoluta só é possível numa oficina especializada. A
calibragem realizada pelo utilizador é só uma aproximação e a precisão
da mesma dependerá do rigor com que se realize.

PT

56

AutoSmart-Laser

A
B

C

D

E
F
G

H

Operação vertical Alinhament-

I

odoseixos

J

X

A

Saída de laser de referência de
90° / de prumo

B

Cabeça prismática /
Saída do feixe de laser

C

Indicação de funcionamento

D

Tecla de posicionamento
(rodar para a esquerda)

E

Tecla de posicionamento
(rodar para a direita)

F

Seleccionar a velocidade de
rotação 600 / 300 / 150 / 0 r/min

G

Botão para ligar/desligar

H

Modo scan

I

Compartimento de pilhas

J

Rosca de 5/8"

Z

Y

PT

57

Características particulares do produto e funções

posição básica necessária – dentro do ângulo de trabalho de ± 4°. O ajuste

O laser rotativo alinha-se automaticamente. Ele é colocado na

de precisão é imediatamente assumido pelo sistema automático: três
sensores electrónicos de medição determinam os eixos X, Y e Z.

Bloqueador de transporte LOCK: o aparelho é protegido com

uma travagem do motor especial para o transporte.

Grelhas espaciais: indicam os níveis de laser e as funções.

auto =
nivelação
automática

auto auto

Nivelação
horizontal

Nivelação
vertical

Ângulo
de 90°

Função
de prumo

Inserção das pilhas

Observe a polaridade correcta. Se o indicador
do estado operacional (C) piscar é preciso
substituir as pilhas.

Nivelação horizontal e vertical

– Coloque o aparelho numa superfície o mais plana possível ou fixe-o num

tripé, na horizontal ou na vertical.
– Carregue no botão para LIGAR/DESLIGAR.
– O aparelho nivela-se automaticamente numa margem de ± 4°. Na fase de

ajuste, o laser pisca e a cabeça prismática fica parada. Quando a nivelação

tiver sido concluída, o laser fica permanentemente aceso e roda com o

número de rotações máx.

Se o aparelho tiver sido colocado demasiado inclinado (fora de 4°),
a cabeça prismática pára e o laser pisca. A seguir é preciso colocar

!

o aparelho numa superfície mais plana.

PT

58

Modos do laser

Modo de rotação

Com a tecla de rotação podem ser ajustadas
velocidades diferentes: 0, 150, 300, 600 r/min

Modo scan

Com a tecla scan pode ser activado e ajustado
um segmento de luz intensa em 3 larguras
diferentes. O segmento é posicionado com
as teclas de sentido.

Modo de receptor manual

Trabalhar com o receptor laser opcional: Ajuste o
laser de rotação no número de rotações máximo
e ligue o receptor laser. Consulte para isso
as instruções de uso de um receptor laser
correspondente.

Modo de ponto

Para chegar ao modo de ponto, carregue na
tecla de rotação até que o laser deixe de rodar.
O laser é rodado para a posição desejada com as
teclas de posicionamento. Alternativamente, a
cabeça prismática pode ser rodada manualmente.

AutoSmart-Laser

Disposições da UE e eliminação

O aparelho respeita todas as normas necessárias para
a livre circulação de mercadorias dentro da UE.

Este produto é um aparelho eléctrico e tem de ser recolhido
e eliminado separadamente, conforme a Directiva europeia
sobre aparelhos eléctricos e electrónicos usados.

Mais instruções de segurança e indicações adicionais em:

www.laserliner.com/info

PT

59

Dados Técnicos (Sujeito a alterações técnicas)

Margem de autonivelação ± 4°
Exactidão ± 4 mm / 10 m

Nivelamento horizontal / vertical

Velocidade de ajuste

Automático com níveis de bolha e
servomotores electrónicos.

aprox. 50 seg. ao longo de todo

o ângulo de trabalho
Feixe de referência vertical 90° em relação ao nível de rotação
Velocidade de rotação 0, 150, 300, 600 r/min.
Comprimento de onda laser 635 nm
Classe de laser 2 (EN60825-1:2007-10)
Potência de saída laser < 1 mW
Abastecimento de energia Pilhas alcalinas (4 x tipo AA)
Vida útil da pilha aprox. 12 h
Temperatura de trabalho /

armazenamento
Dimensões (L x A x P) /
Peso (incl. pilha)

-10°C ... + 40°C / -10°C ... + 70°C

155 x 130 x 150 mm /

0,75 kg

Sugestões para o uso do AutoSmart-Laser

– Evitar reflexos luminosos.
– Colocar uma marca de trabalho

(altura de referência) para seguir
trabalhando sempre à mesma altura.

– Em terrenos amplos colocar o aparelho num

ponto mais elevado passar por cima de
possíveis obstáculos.

– Com os óculos especiais (ref. 020.70A)

pode-se ver melhor o raio laser.

– Para colocação de divisórias alinhar o raio

de referência paralelo à parede (Fig.1).

– Para trabalhos frequentes em tectos é útil o

suporte de parede ajustável (ref. 080.71) (Fig.2).

1

2

PT

60

AutoSmart-Laser

Preparativos para verificar a calibragem

Pode controlar a calibragem do laser. Coloque o aparelho no centro entre
2 paredes, afastadas no mín. 5 m uma da outra. Coloque o aparelho numa
superfície o mais plana possível. Ligue o aparelho.

1. Marque o ponto A1 na parede.

2. Gire o aparelho 180º e marque o ponto A2. Assim, temos uma referência

horizontal entre A1 e A2.

1.

A1

2.

A1

Verificar a calibragem

3. Colocar o aparelho o mais próximo da parede possivel à altura do

ponto A1, alinhando o aparelho com o eixo X.

4. Girar o aparelho 180º e marcar o ponto A3. A diferença entre
A2 e A3 é a tolerância para o eixo X.

5. Repetir os pontos 3 e 4 para verificar os eixos Y e Z.

3.

A1

4.

4 mm / 10 m = OK
<

A2

A3

A2

A2

A2

A3

Se no eixo X, Y ou Z os pontos A2 e A3 se encontrarem a uma
distância superior a 4 mm / 10 m, é necessário proceder a um

!

ajuste. Contacte o seu distribuidor.

PT

61

Läs igenom hela bruksanvisningen och det medföljande häftet
“Garanti och extra anvisningar“. Följ de anvisningar som finns

!

i dem. Förvara underlagen väl.

Automatisk rotationslaser för horisontell och vertikal
nivellering, såväl inomhus som utomhus

– Noggrannhet 4 mm/10 m, 4° självnivelleringsområde
– 90° referensstråle mot lod och injustering av mellanväggar
– Laser-läge: Punkt-, skannings-, rotations- och handmottagarläge
– tillvalet SensoLite 100: Lasermottagare med upp till 100 m radie

Allmänna säkerhetsinstruktioner

Laserstrålning!

Titta aldrig direkt

in i laserstrålen!

Laser klass 2

< 1 mW · 635 nm

EN 60825-1:2007-10

Se upp: Ta inte bort varningsskyltarna från lasermätinstrumentet! Titta aldrig
direkt in i laserstrålen! Laser apparater är absout ingenting för barn. Förvara
därför laserapparaten oåtkomligt för barn! Rikta inte laserapparaten i onödan
på personer. Denna produkt är ett kvalitets-laser-mätinstrument, på vilket den
angivna toleransen ställs in till 100% på fabriken. På grund av lagen om
produktansvar ber vi att få hänvisa till följande: Kontrollera kalibreringen
regelbundet, dvs innan du börjar använda mätinstrument, efter att du har
transporterat det och om du inte har använt det på länge. Dessutom vill vi
hänvisa till, att en absolut kalibrering endast är möjlig på en fackverkstad.
Om du själv kalibererar mätinstrumentet får du inget absolut kalibreringsvärde.
Hur exakt kalibreringen är beror på hur noga du är.

SE

62

AutoSmart-Laser

A
B

C

D

E
F
G

H

Vertikaldrift Injustering av

I

axlarna

J

X

A

Utgång 90° för referens-/lodlaser

B

Prismahuvud/utgång
för laserstråle

C

Driftsindikator

D

Positioneringsratt (vrid åt vänster)

E

Positioneringsratt (vrid åt höger)

F

Välj rotationshastighet:
600 / 300 / 150 / 0 varv/min

G

Strömbrytare PÅ/AV

H

Skanningsläge

I

Batterifack

J

5/8"-gänga

Z

Y

SE

63

Speciella produktegenskaper och funktioner

grundinställning – inom arbetsvinklar på ± 4°. Fininställningen tar över
från automatiken: Tre elektroniska mätsensorer registrerar därvid X-, Y­och Z-axlarna.

särskild motorbroms.

Rumsgaller: De visar laserplanen och funktionerna.

auto =
Automatisk
injustering

Isättning av batterier

Se till att vända polerna rätt. När driftindikatorn
(C) blinkar, måste batterierna bytas.

Rotationslasern riktar upp sig själv. Den sätts i en lämplig

Transport-LOCK: Apparaten skyddas vid transport av en

auto auto

Horisontell
nivellering

Vertikal
nivellering

90° vinkel Lodfunktion

Horisontell och vertikal nivellering

– Placera enheten på en yta som är så plan som möjligt eller fäst

den på ett stativ, horisontellt eller vertikalt.
– Tryck på strömbrytaren.
– Apparaten riktas automatiskt upp inom ett intervall av ± 4°. Under

inriktningsfasen blinkar lasern och prismahuvudet står stilla. När

nivelleringen är klar lyser lasern med fast sken och vrider sig med

maxvarvtalet.

Om enheten ställs upp med för stor lutning (mer än 4°), står
prismahuvudet stilla och lasern blinkar. Då måste enheten

!

placeras på en planare yta.

SE

64

Laserlägen

Rotationsläge

Med hjälp av rotationsknappen ställs varvtalen
in: 0, 150, 300, 600 varv/min

Skanningsläge

Med hjälp av skanningsknappen kan ett
ljusstarkt segment aktiveras och ställas in
i fyra olika bredder. Segmentet vrids till
den önskade positionen med hjälp av
positioneringsknapparna.

Handmottagarläge

Användning av tillvalet lasermottagare: Ställ in
rotationslasern på det maximala varvtalet och slå
på lasermottagaren. Se bruksanvisningen till en
sådan lasermottagare.

Punktläge

För att aktivera punktläget trycker man på
rotationsknappen flera gånger, ända tills att
lasern har slutat att rotera. Lasern vrids till den
önskade positionen med hjälp av positionerings­knapparna. Som alternativ kan prismahuvudet
vridas för hand.

AutoSmart-Laser

EU-bestämmelser och kassering

Apparaten uppfyller alla nödvändiga normer för fri
handel av varor inom EU.

Den här produkten är en elektrisk apparat och den
måste sopsorteras enligt det europeiska direktivet för
uttjänta el- och elektronikapparater.

Ytterligare säkerhets- och extra anvisningar på:

www.laserliner.com/info

SE

65

Tekniska data (Tekniska ändringar förbehålls)

Självnivelleringsområde ± 4°
Noggrannhet ± 4 mm / 10 m

Nivellering, horisontell/vertikal

Automatisk med elektroniska libeller

och servomotorer.
Inställningshastighet Cirka 50 s över hela arbetsvinkeln
Vertikal referensstråle 90° mot rotationsplanet
Rotationshastighet 0, 150, 300, 600 varv/min
Laservåglängd 635 nm
Laserklass 2 (EN60825-1:2007-10)
Utgångseffekt < 1 mW
Strömförsörjning Alkalibatterien (4 x Typ AA)
Drifttid batterier cirka 12 tim
Arbets-/förvaringstemperatur -10°C ... + 40°C / -10°C ... + 70°C
Mått (B x H x D) /
Vikt (inklusive batteri)

155 x 130 x 150 mm /

0,75 kg

Tips och knep gällande hantering av rotationslasern

– Använd en arbetshöjd som inte bryts av glas eller fönster, så att reflexer

och speglingar undviks.

– Skapa en arbetsmarkering (referenshöjd) för att

alltid kunna arbeta vidare vid samma höjd.

– Placera enheten på den högsta punkten, så att

inga hinder finns i vägen, om du arbetar i terräng.

– Med hjälp av laserglasögon (artikelnummer röd:

020.70A) kan du identifiera lasern bättre.

– Rikta referensstrålen parallellt med väggen vid

uppställning av mellanväggar (bild 1).

– Ett i höjdled ställbart väggfäste är lämpligt att

använda vid frekventa arbeten med innertak
(artikelnummer: 080.71, bild 2).

1

2

SE

66

AutoSmart-Laser

Förbereda kalibreringskontroll

Du kan kontrollera kalibreringen av lasern. Sätt upp enheten mitt emellan
2 väggar som är minst 5 m från varandra. Placera enheten på en så plan
yta som möjligt. Slå på apparaten.

1. Markera punkten A1 på väggen.

2. Vrid enheten 180° och markera punkten A2. Mellan A1 och A2 har

du nu en horisontell referens.

1.

A1

2.

A1

Kalibreringskontroll

3. Ställ enheten så nära väggen som möjligt i höjd med den markerade

punkten A1, och rikta upp apparaten på X-axeln.

4. Vrid apparaten 180°, rikta upp den på X-axeln och markera punkten A3.
Differensen mellan A2 och A3 är avvikelsen på X-axeln.

5. Upprepa steg 3 och 4 för kontroll av Y- respektive Z-axeln.

3.

A1

4.

4 mm / 10 m = OK
<

A2

A3

A2

A2

A2

A3

Om punkterna A2 och A3 ligger mer än 4 mm / 10 m från varandra på
X-, Y- eller Z-axeln, behövs en ny justering. Kontakta er återförsäljare

!

eller vänd er till serviceavdelningen på UMAREX-LASERLINER.

SE

67

Les fullstendig gjennom bruksanvisningen og det vedlagte heftet
„Garanti- og tilleggsinformasjon“. Følg anvisningene som gis der.

!

Disse dokumentene må oppbevares trygt.

Automatisk rotasjonslaser for horisontal og vertikal
nivellering, til bruk både innendørs og utendørs

– Nøyaktighet 4 mm / 10 m, 4° selvnivelleringsområde
– 90° referansestråle for lodding og posisjonering av skillevegger
– Lasermodi: Punkt-, skanne-, rotasjonsmodus og manuell mottakermodus
– SensoLite 100 (ekstrautstyr): Lasermottaker med radius på inntil 100 meter

Generelle sikkerhetsinstrukser

Laserstråling!

Ikke se inn i strålen!

Laser klasse 2

< 1 mW · 635 nm

EN 60825-1:2007-10

OBS: Varselskiltene på lasermåleren må ikke fjernes! Ikke se direkte inn i
strålen! Laserinstrumentet må oppbevares utilgjengelig for barn! Ikke rett
instrumentet mot personer når det ikke er nødvendig. Apparatet er et
kvalitets-laser-måleapparat og innstilles på fabrikken med 100% i den angitte
toleransen. På grunn av produkt - ansvaret vil vi henvise til det følgende:
Kontroller regelmessig kalibreringen før bruk, etter transporter og lengre
lagring. Vi henviser dessuten til at en absolutt kalibrering kun er mulig i
et fagverksted. En kalibrering fra din side er bare en tilnærming og
kalibreringens nøyaktighet er avhengig av hvor omhyggelig den utføres.

NO

68

AutoSmart-Laser

A
B

C

D

E
F
G

H

Vertikal modus Posisjonering-

I

avaksene

J

X

A

Utgang 90° referanse- / loddlaser

B

Prismehode / utgang laserståle

C

Driftsindikator

D

Posisjoneringsknapp
(drei mot venstre)

E

Posisjoneringsknapp
(drei mot høyre)

F

Velge rotasjonshastighet
600 / 300 / 150 / 0 o/min

G

PÅ / AV knapp

H

Scannemodus

I

Batterirom

J

5/8" gjenger

Z

Y

NO

69

Spesielle produktegenskaper og funksjoner

opp i den nødvendige grunnstillingen - innenfor arbeidsvinkelen på ± 4°.
Fininnstillingen overtar automatikken øyeblikkelig: Tre elektroniske
målesensorer registrerer her X-, Y- og Z-aksen.

motorbrems under transporten.

Romgitter: Disse viser lasernivåer og funksjoner.

auto =
automatisk
posisjonering

Sette i batterier

Sørg for at polene blir lagt riktig. Batteriene
må skiftes når driftsindikatoren (C) blinker.

Rotasjonslaseren posisjonerer seg av seg selv. Den stilles

Transport LOCK: Apparatet beskyttes med en spesiell

auto auto

Horisontalt
plan

Vertikalt plan 90° vinkel Lodde

funksjon

Horisontal og vertikal nivellering

– Still apparatet på en flate som er så jevn som mulig, eller fest det

på et stativ, horisontalt eller vertikalt.
– Trykk på PÅ/AV-tasten.
– Apparatet nivellerer seg automatisk innenfor et område på ±4°.

I posisjoneringsfasen blinker laseren og prismehodet står stille. Når

nivelleringen er avsluttet, lyser laseren kontinuerlig og roterer med

maks. turtall.

Hvis apparatet stilles opp for skrått (over 4°), står prismehodet stille og
laseren blinker. Da må apparatet stilles på en flate som er jevnere.

!

NO

70

Lasermodi

Rotasjonsmodus

Med rotasjonsknappen stiller man inn turtallene:
0, 150, 300, 600 o/min

Scannemodus

Med scanneknappen kan man aktivere og
innstille et lysintensivt segment i 3 forskjellige
bredder. Segmentet dreies til ønsket posisjon
med posisjoneringsknappene.

Håndmottakermodus

Arbeid med den ekstra lasermottakeren: Still
rotasjonslaseren inn på maksimum turtall og slå
på lasermottakeren. Se bruksanvisningen for en
tilsvarende lasermottaker i denne sammenheng.

Punktmodus

For å nå frem til punktmodus, trykkes det
gjentatte ganger på rotasjonsknappen helt til
laseren ikke roterer mer. Laseren dreies i ønsket
posisjon ved hjelp av posisjoneringstastene.
Prismehodet kan også dreies for hånd.

AutoSmart-Laser

EU-krav og kassering

Apparatet oppfyller alle nødvendige normer for fri samhandel
innenfor EU.

Dette produktet er et elektroapparat og må kildesorteres og
avfallsbehandles tilsvarende ifølge det europeiske direktivet
for avfall av elektrisk og elektronisk utstyr.

Ytterligere sikkerhetsinstrukser og tilleggsinformasjon på:

www.laserliner.com/info

NO

71

Tekniske data (Det tas forbehold om tekniske endringer)

Selvnivelleringsområde ± 4°
Nøyaktighet ± 4 mm / 10 m

Nivellering horisontal / vertikal

Innstillingshastighet

Automatisk med elektronisk
vaterpass og servomotorer.
ca. 50 Sek. over hele

arbeidsvinkelen
Loddrett referansestråle 90° mot rotasjonsnivået
Rotasjonshastighet 0, 150, 300, 600 o/min
Laserbølgelengde 635 nm
Laserklasse 2 (EN60825-1:2007-10)
Utgangseffekt laser < 1 mW
Strømforsyning Alkalibatterier (4 x type AA)
Driftstid batterier ca. 12 timer
Arbeids- / oppbevaringstemperatur -10°C ... + 40°C / -10°C ... + 70°C
Mål (B x H x D) /

Vekt (inkl. batteri)

155 x 130 x 150 mm /

0,75 kg

Tips for bruk av rotasjonslaseren

– Bruk en høyde som ikke brytes av glass eller vinduer. På den måten unngår

du refleksjoner og speilinger.

– Bruk en arbeidsmarkering (referansehøyde), slik

at du alltid kan arbeide videre i samme høyde.

– Sett apparatet på det høyeste punktet når du

arbeider i vidt terreng. Slik unngår du hindringer.

– Med laserbrillen (art.nr. rød: 020.70A) ser du

laseren bedre.

– Når du setter opp skillevegger, posisjonerer du

referansestrålen parallelt med veggen (bilde 1)

– Ved hyppige takarbeider er det praktisk å bruke

et høydejusterbart veggfeste (art.nr.: 080.71,
bilde 2).

1

2

NO

72

AutoSmart-Laser

Forberedelse av kontroll av kalibreringen

Du kan kontrollere kalibreringen av laseren. Still apparatet opp midt mellom
2 vegger som står minst 5 meter fra hverandre. Plasser apparatet på en så
jevn flate som mulig. Slå på apparatet.

1. Marker punkt A1 på veggen.

2. Drei instrumentet 180° og marker punkt A2. Du har nå en horisontal

differanse mellom A1 og A2.

1.

A1

2.

A1

Kontroll av kalibreringen

3. Still instrumentet så nær veggen som mulig, på samme høyde som det

markerte punktet A1, og finposisjoner instrumentet på X-aksen.

4. Drei instrumentet 180°, rett det inn på X-aksen og marker punktet A3.
Differansen mellom A2 og A3 er X-aksens avvik.

5. Gjenta 3. og 4. for å kontrollere Y- og Z- aksen.

3.

A1

4.

4 mm / 10 m = OK
<

A2

A3

A2

A2

A2

A3

Hvis X-, Y- eller Z-aksen til punktene A2 og A3 ligger mer enn 4 mm
/ 10 m fra hverandre, er det nødvendig å foreta en ny justering. Ta
kontakt med din fagforhandler eller henvend deg til kundeservice-

!

avdelingen hos UMAREX-LASERLINER.

NO

73

KullanÚm kÚlavuzunu ve ekte bulunan „Garanti Bilgileri ve DiŒer
AçÚklamalar“ defterini lütfen tam olarak okuyunuz. Ġçinde yer alan

!

talimatlarÚ dikkate alÚnÚz. Bu belgeleri özenle saklayÚnÚz.

Yatay ve dikey nivelman için otomatik rotasyon lazeri,
iç ve dČĵ mekanlar için

– Hassasiyet 4 mm / 10 m, 4° otomatik nivelman sahasÚ
– 90° referans ÚŭÚnÚ, perde duvarlarÚ ŭakullemek ve hizalamak için
– Lazer ModlarÚ: Nokta, tarama, rotasyon ve el alÚcÚsÚ modu
– opsiyonel SensoLite 100: Lazer alÚcÚsÚ maks. 100 m yarÚ çapÚnda.

Genel güvenlik bilgileri

Lazer iŭini!

DoŒrudan iŭina

bakmayiniz!

Lazer sÚnÚf 2

< 1 mw · 635 nm

en 60825-1:2007-10

Dikkat: Lazer ölçüm cihazÚ üzerindeki uyarÚ levhalarÚnÚ çÚkartmayÚnÚz!
DoŒrudan ÚŭÚna bakmayÚnÚz! Lazer cihazÚ, çocuklarÚn eline ulaŭmamalÚdÚr!
CihazÚ gereksiz yere insanlarÚn üstüne doŒrultmayÚnÚz. Bu cihaz yüksek kaliteli
lazer ÚŭÚnlÚ bir ölçüm cihazÚ olup, belirtilen toleranslar dahilinde %100 olarak
fabrikada ayarlanÚr. Ürün sorumluluŒu sebebiyle ŭu hususlarda dikkatinizi
çekmek isteriz: Ürünün kalibrasyonunu her kullanÚmdan önce, nakil ve uzun
muhafazadan sonra kontrol ediniz. AyrÚca kesin bir kalibrasyonun tam olarak
sadece uzman bir atölyede yapÚlabildiŒini dikkat çekeriz. TarafÚnÚzdan yapÚlacak
olan bir kalibrasyon sadece bir yaklaŭÚm olabilir ve kalibrasyonunuzun kesinliŒi
doŒrudan gösterdiŒiniz özene baŒlÚdÚr.

TR

74

AutoSmart-Laser

A
B

C

D

E
F
G

H

Dikey ÇalÚŭma AkslarÚn

I

hizalanmasÚ

J

X

A

ÇÚkÚŭ 90° referans ve ŭakül lazeri

B

Prizma baŭlÚŒÚ / Lazer ÚŭÚnÚ çÚkÚŭÚ

C

Ġŭlem göstergesi

D

KonumlandÚrma tuŭu
(sola çeviriniz)

E

KonumlandÚrma tuŭu
(saŒa çeviriniz)

F

Rotasyon hÚzÚ seçimi ­600 / 300 / 150 / 0 dev./dak.

G

AÇMA/KAPAMA tuŭu

H

Tarama modu

I

Pil yuvasÚ

J

5/8" diŭ

Z

Y

TR

75

Özel Ürün Nitelikleri ve FonksiyonlarČ

açÚ aralÚŒÚ dahilinde gerekli temel konuma getirilir. ArdÚndan otomatik sistem
hemen hassas ayarÚ tamamlar. Bu iŭlemde üç adet elektronik ölçüm sensoru
X, Y, ve Z eksenlerini saptar.

freni ile korunur.

Alan Kafesi: Bunlar lazer düzlemlerini ve fonksiyonlarÚnÚ gösterir.

auto =
Otomatik
hizalama

Pillerin takČlmasČ

KutuplarÚn doŒru olmasÚna dikkat ediniz.
Operasyon göstergesi (C) sürekli yanÚp
söndüŒünde pillerin deŒiŭtirilmesi
gerekmektedir.

Rotasyon lazeri kendi kendini düzeçler. Cihaz ± 4°'lÚk çalÚŭma

Transport LOCK: Cihaz taŭÚma esnasÚnda özel bir motor

auto auto

Yatay tesviye Dikey tesviye 90° açÚlar Lot (Çekül)

fonksiyonu

Yatay ve düĵey düzeçleme

– Cihaz mümkün olduŒunca düz bir zemin üstüne konulmalÚ veya bir statif

(üç ayak) üzerine sabitlenmelidir, yatay veya dikey.
– AÇIK/KAPALI tuŭunu bas.
– Cihaz kendini otomatik olarak ±4° aralÚŒÚnda düzeçler. Kurulum süresinde

lazer yanÚp söner ve prizma baŭlÚŒÚ durur. Nivelman tamamlandÚŒÚnda, lazer

sürekli yanar ve maksimum devir sayÚsÚ ile döner.

Cihaz çok eŒri bir ŭekilde kurulmuŭ ise (4°’nin dÚŭÚnda), prizma kafasÚ
durur ve lazer yanÚp söner. Bu durumda cihazÚn daha düz bir zemin

!

üstüne konmasÚ gerekir.

TR

76

Lazer ModlarČ

Rotasyon Modu

Rotasyon tuŭu ile devir sayÚlarÚ ayarlanÚr:
0, 150, 300, 600 D/dak

Scan Modu

Scan tuŭu ile yoŒun ÚŭÚklÚ bir katman 3 deŒiŭik
geniŭlikte akftifleŭtirilebilir ve ayarlanabilir.
Katman, konumlandÚrma tuŭlarÚ ile istenen
pozisyona döndürülür.

El AlČcČsČ Modu

ĠsteŒe baŒlÚ temin edilebilen lazer alÚcÚsÚ ile
çalÚŭma: Rotasyon lazerini maksimum devir
sayÚsÚna ayarlayÚn ve lazer alÚcÚsÚnÚ açÚn. Bununla
ilgili söz konusu lazer alÚcÚ
kÚlavuzuna bakÚnÚz.

Nokta Modu

Nokta moduna geçmek için lazer rotasyonu
(dönmesi) duruna kadar rotasyon tuŭuna
basmaya devam ediniz. Lazer, konumlandÚrma
tuŭlarÚ ile istenen pozisyona döndürülür.
Alternatif olarak prisma kafasÚ elle döndürülebilir.

sÚnÚn kullanÚm

AutoSmart-Laser

AB Düzenlemeleri ve AtČk ArČtma

Bu cihaz, AB dahilindeki serbest mal ticareti için geçerli olan
tüm gerekli standartlarÚn istemlerini yerine getirmektedir.

Bu ürün elektrikli bir cihaz olup Avrupa BirliŒi'nin AtÚk Elektrik
ve Elektronik Eŭyalar Direktifi uyarÚnca ayrÚ olarak toplanmalÚ ve
bertaraf edilmelidir.

DiŒer emniyet uyarÚlarÚ ve ek direkti× er için:

www.laserliner.com/info

TR

77

Teknik Özellikler (Teknik deŒiŭiklik yapma hakkÚ saklÚdÚr)

Otomatik düzeçleme aralÚŒÚ ± 4°
Hassasiyet ± 4 mm / 10 m

Yatay ve düŭey düzeçleme

Elektronik tesviye ruhu ve servo

motorlar ile otomatik olarak.
Ayarlama HÚzÚ tüm çalÚŭma açÚsÚ için yakl. 50 sn
Dikey referans ÚŭÚnÚ Rotasyon düzeyine 90°
Rotasyon HÚzÚ 0, 150, 300, 600 D/dak
Lazer dalga boyu 635 nm
Lazer sÚnÚfÚ 2 (EN60825-1:2007-10)
Lazer çÚkÚŭ gücü < 1 mW
Elektrik beslemesi Alkali piller (4 x Tip AA)
Pillerin çalÚŭma süresi yak. 12 saat
ÇalÚŭma / muhafaza ortam sÚcaklÚŒÚ -10°C ... + 40°C / -10°C ... + 70°C
Ebatlar (G x Y x D) /

AŒÚrlÚŒÚ (batarya dahil)

155 x 130 x 150 mm /

0,75 kg

Rotasyon lazerinin kullanČmČna dair tiyolar ve püf noktalar

– Refleksiyon ve yansÚmalarÚ önleyebilmek için cam veya pencere tarafÚnca

kÚrÚlmayacak bir yükseklik kullanÚn.

– Daima aynÚ yükseklikte çalÚŭmayÚ saŒlamak için,

bir çalÚŭma niŭanÚ (referans yüksekliŒi) oluŭturun.

– Geniŭ alanda çalÚŭtÚŒÚnÚzda, cihazÚ en yüksek

noktaya koyun ki engeller aŭÚlabilinsin.

– Lazer gözlüŒü ile (ürün no kÚrmÚzÚ: 020.70A) lazeri

daha iyi görebilirsiniz.

– Perde duvarlar konulurken referans ÚŭÚnÚnÚ duvara

paralel olarak ayarlayÚnÚz (ŭekil 1).

– SÚkça tavan çalÚŭmasÚ yapÚlÚyor ise, yükseklik ayarlÚ

bir duvar sabitleme sistemi i
no: 080.71, ŭekil 2).

ŭe yaramaktadÚr (ürün

1

2

TR

78

AutoSmart-Laser

Kalibrasyon kontrolünün hazČrlanmasČ

Lazerin kalibrasyonunu kontrol edebilirsiniz. CihazÚ birbirlerine en az 5m
mesafede bulunan iki duvarÚn ortasČna kurunuz. CihazÚ mümkün olduŒunca
düz bir zemine konumlandÚrÚnÚz. CihazÚ çalÚŭtÚrÚnÚz.

1. Duvarda A1 noktasÚnÚ iŭaretleyiniz.

2. CihazÚ 180 derece çeviriniz ve A2 noktasÚnÚ iŭaretleyiniz. ijimdi A1 ve A2

noktalarÚ arasÚnda yatay bir referans çizginiz vardÚr.

1.

A1

2.

A1

Kalibrasyon kontrolü

3. CihazÚ olabildiŒince duvara yaklaŭtÚrÚp A1 noktasÚnÚn hizasÚna kurunuz,

cihazÚ X-ekseninde hizalandÚrÚnÚz.

4. CihazÚ 180 derece çeviriniz ve A3 noktasÚnÚ iŭaretleyiniz. A2 ve A3
noktalarÚ arasÚndaki mesafe, X-ekseninin sapmasÚdÚr.

5. Y veya Z eksenlerinin kontrolü için 3 ve 4 nolu iŭlemleri tekrarlayÚn.

3.

A1

4.

4 mm / 10 m = OK
<

A2

A3

A2

A2

A2

A3

X, Y veya Z eksenlerinde A2 ve A3 noktalarÚ birbirlerine 4 mm /
10 m’den daha büyük bir uzaklÚkta bulunuyorlarsa, yeniden ayarlama
yapÚlmasÚ gerekmektedir. Bu durumda yetkili satÚcÚnÚzla ya da UMAREX

!

LASERLINER’in müŭteri servisi departmanÚyla irtibata geçiniz.

TR

79

Просим Вас полностью прочитать инструкцию по эксплуатации и
прилагаемую брошюру „Информация о гарантии и дополнительные
сведения“. Соблюдать содержащиеся в этих документах указания.

!

Все документы хранить в надежном месте.

Автоматический ротационный лазер для горизонтального
и вертикального нивелирования, для внутренних и
наружных работ

– Точность 4 мм / 10 м, диапазон автоматического нивелирования 4°
– Опорный луч под углом 90° для выверки по отвесу и точной установки

перегородок

– Режимы работы лазера: Режим позиционирования, сканирования,

вращения и ручного приема

– опция SensoLite 100: дальность приема лазерного приемника – до 100 м

Общая техника безопасности

Лазерное излучение!

Избегайте попадания

луча в глаза!

Класс лазера 2

< 1 нм · 635 нм

EN 60825-1:2007-10

Внимание: Не снимать предупредительные таблички на лазерном
измерительном приборе! не смотрите прямо на лазер. Храните лазер
подальше от детей. Никогда не направляйте лазерный луч на людей.
Это качественный измерительный лазерный прибор со 100% заводской
настройкой в рамках допустимых погрешностей. Мы также должны обратить
ваше внимание на следующее: регулярно проверяйте калибровку прибора
перед использованием, после перевозки и длительного хранения. Также
необходимо отметить, что абсолютная калибровка возможна только в
специализированной мастерской. Самостоятельная калибровка лишь
приблизительна, и ее точность будет зависеть от вашей внимательности.

RU

80

AutoSmart-Laser

A
B

C

D

E
F
G

H

Работа в вертикальном
положении

A

Выход опорного / вертикального
лазерного луча под углом 90°

B

Призменная головка / выход
луча лазера

C

Индикатор работы

D

Кнопка позиционирования
(вращать влево)

E

Кнопка позиционирования
(вращать вправо)

Нивелированиеосей

I

J

F

Выбрать скорость вращения
600 / 300 / 150 / 0 об/мин.

G

Кнопка ВКЛ./ВЫКЛ.

H

Режим сканирования

I

Батарейный отсек

J

Резьба 5/8"

Z

Y

X

RU

81

Особые характеристики изделия и функции

устанавливается в требуемое исходное положение - в пределах угла
самостоятельного нивелирования ± 4°. А точную регулировку сразу же
выполняет автоматика: При этом три электронных измерительных датчика
фиксируют оси X, Y и Z.

время транспортировки он фиксируется с помощью специального моторного
тормоза.

Пространственные решетки: Показывают плоскости лазера и функции.

auto =
автоматическое
нивелирование

Ротационный лазер настраивается самостоятельно. Он

БЛОКИРОВКА для транспортировки: Для защиты прибора во

auto auto

Горизонтальное
нивелирование

Вертикальное
нивелирование

90° угол Отвес

Установка батарей

Соблюдать полярность. Если индикатор рабочего
состояния (C) мигает, необходимо заменить
батарейки.

Горизонтальное и вертикальное нивелирование

– По возможности установить прибор на ровной поверхности или закрепить

на штативе в горизонтальном или вертикальном положении.
– Нажать клавишу ВКЛ./ВЫКЛ.
– Прибор выполняет автоматическое нивелирование в интервале

± 4°. На этапе настройки лазер мигает, а призменная головка остается

неподвижной. По окончании нивелирования лазер горит постоянным

свечением и вращается с макс. числом оборотов.

Если прибор установлен под слишком большим углом (более 4°),
призменная головка стоит, а лазер мигает. Прибор необходимо

!

установить на более ровной поверхности.

RU

82

Режимы лазера

Режим вращения

Клавишей вращения устанавливается число
оборотов: 0, 150, 300, 600 об/мин

Режим сканирования

Кнопка сканирования позволяет активировать
и отрегулировать отрезок интенсивного света,
имеющий 3 разных значения ширины. С
помощью кнопок позиционирования сегмент
можно повернуть в требуемое положение.

Режим ручного приёма

Работа с дополнительным лазерным
приёмником: Установить ротационный лазер
на максимальную частоту вращения и включить
лазерный приемник. См. инструкцию по
эксплуатации соответствующего лазерного
приемника.

Режим позиционирования

Чтобы войти в режим позиционирования,
следует нажимать клавишу вращения до тех
пор, пока лазер не перестанет вращаться.
Лазер поворачивается в нужное положение с
помощью кнопок позиционирования. В качестве
альтернативы призменную головку можно
повернуть рукой.

AutoSmart-Laser

Правила и нормы ЕС и утилизация

Прибор выполняет все необходимые нормы, регламентирующие
свободный товарооборот на территории ЕС.

Данное изделие представляет собой электрический прибор,
подлежащий сдаче в центры сбора отходов и утилизации в
разобранном виде в соответствии с европейской директивой
о бывших в употреблении электрических и электронных
приборах.

Другие правила техники безопасности и дополнительные
инструкции см. по адресу: www.laserliner.com/info

RU

83

Технические характеристики

(Изготовитель сохраняет за собой права на внесение технических изменений)

Самонивелирование ± 4°
Точность ± 4 мм / 10 м
нивелирование по горизонтали /

вертикали

Скорость настройки

Автоматическое, с помощью
электронных уровней и сервомоторов

ок. 50 с по всему углу

самостоятельного регулирования
Вертикальный опорный луч 90° к плоскости вращения
Скорость вращения 0, 150, 300, 600 об/мин
Длина волны лазера 635 нм
Класс лазеров 2 (EN60825-1:2007-10)
Выходная мощность лазера < 1 мВт
Электропитание Щелочные батарейки (4 x тип AA)
Срок службы батарей ок. 12 часов
Рабочая температура /

Температура хранения
Размеры (Ш x В x Г) /

Вес (с батареей)

-10°C ... + 40°C / -10°C ... + 70°C

155 x 130 x 150 мм /

0,75

кг

Советы и рекомендации по обращению с ротационным
лазером

– Необходимо работать на такой высоте, которая не

может быть искажена стеклом или окном, чтобы
избежать отражений и зеркальных отображений.

– Необходимо сделать рабочую отметку (базовая

высота), чтобы затем всегда можно было
работать на одной и той же высоте.

– При работе на обширной территории установить

прибор в самой высокой точке, чтобы исключить
любые препятствия.

– Очки для работы с лазером (артикул № красные:

020.70A) позволяют лучше распознавать лазер.

– При установке перегородок опорный луч

направлять параллельно стене (рис. 1).

– Для частных работ на уровне потолка подходит

регулируемый по высоте кронштейн для
крепления на стене (артикул №: 080.71, рис. 2).

RU

84

1

2

AutoSmart-Laser

Подготовка к проверке калибровки

Калибровку лазера можно контролировать. Установить прибор посередине
между 2 стенами, расстояние между которыми составляет не менее 5 м.
Установить прибор на как можно более ровной поверхности. Включить
прибор.

1. Нанесите на стене точку A1.

2. Поверните прибор на 180° и нанесите точку A2. Теперь у вас есть

горизонтальная линия между точками A1 и A2.

1.

A1

2.

A1

Проверка калибровки

3. Установить прибор как можно ближе к стене на высоте отмеченной точки A1,

направить прибор на ось X.
Повернуть прибор на 180°, направить прибор на ось X и отметить точку A3.

4.

Разница между точками A2 и A3 является отклонением оси X.

5. Повторить шаги 3 и 4 для проверки оси Y или Z.

3.

A1

4.

A2

A3

4 mm / 10 m = OK
<

A2

A2

A2

A3

Новая юстировка требуется, если на оси X, Y или Z точки A2 и A3
расположены на расстоянии более 4 мм на каждые 10 м друг от друга.
В этом случае Вам необходимо связаться с авторизованным дилером

!

или сервисным отделом UMAREX-LASERLINER.

RU

85

Повністю прочитайте цю інструкцію з експлуатації та брошуру
«Гарантія й додаткові вказівки», що додається. Дотримуйтесь

!

настанов, що в них містяться. Зберігайте ці документи акуратно.

Автоматичний ротаційний лазер для горизонтального й
вертикального нівелювання, для внутрішніх і зовнішніх
робіт

– Точність 4 мм / 10 м, діапазон автоматичного нівелювання 4°
– 90° візирний промінь для контролю вертикального та горизонтального

положення перегородок
– Режими лазера: точковий, віяловий, обертовий та з ручним приймачем
– додатково може комплектуватися приймачем лазерного випромінювання

SensoLite 100 із радіусом дії до 100 м

Загальні вказівки по безпеці

ЛАЗЕРНЕ

ВИПРОМІНЮВАННЯ!

НЕ СПРЯМОВУЙТЕ

ПОГЛЯД НА ПРОМІНЬ!

ЛАЗЕР КЛАСУ 2

< 1 НМ · 635 НМ

EN 60825-1:2007-10

Увага: Не видаляйте попереджувальні таблички, наявні на цьому
вимірювальному лазерному приладі! Не дивіться прямо на лазерний промінь!
Лазер не повинен потрапляти в руки дітей! Не направляти прилад на людей
без необхідності. Прилад є якісним вимірювальним лазерним приладом
і на 100% налаштовується на заводі на вказану точність. Що стосується
гарантії на продукт, хочемо вказати на наступне: Слід регулярно перевіряти
калібрування приладу перед його використанням, після транспортування
та тривалого зберігання. Крім того, ми вказуємо на те, що абсолютне
калібрування можливе лише в спеціалізованій майстерні. Ваше калібрування
може бути лише приблизним, і точність калібрування залежить від
старанності.

UA

86

AutoSmart-Laser

A
B

C

D

E
F
G

H

Вертикальний
режим

A

Вихід 90° визірного /
прямовисного лазерного
променя

B

Призмова головка / вихід
лазерного променя

C

Індикатор роботи

D

Кнопка позиціонування
(поворот вліво)

E

Кнопка позиціонування
(поворот вправо)

Центрування
осей

I

J

X

F

Вибір швидкості обертання:
600 / 300 / 150 / 0 об/хв

G

Кнопка ввімкнення/вимкнення

H

Віяловий режим

I

Батарейний відсік

J

Нарізь 5/8 дюйма

Z

Y

UA

87

Особливості виробу та його функціональні можливості

у необхідне вихідне положення – у межах робочого кута ± 4°. За точне

Цей ротаційний лазер самовирівнюється. Його встановлюють

налаштування відразу приймається автоматика: три електронні вимірювальні
датчики визначають осі X, Y і Z.

Транспортне СТОПОРІННЯ: під час транспортування прилад

захищає спеціальне гальмо двигуна.

Об'ємні сітки: вказують лазерні площини та функції.

авто =
автоматичне
вирівнювання

auto auto

Горизонтальне
нівелювання

Вертикальне
нівелювання

Кут 90° Функція

прямовисної
лінії

Закладення батарейок

Дотримуйтеся правильної полярності.
Якщо блимає робочий індикатор (C),
необхідно замінити батарейки.

Горизонтальне нівелювання й вертикальне нівелювання

– Установіть прилад на якомога рівнішу поверхню або закріпіть на штативі,

горизонтально або вертикально.
– Натисніть кнопку ввімкнення/вимкнення.
– Прилад автоматично виконає самонівелювання у межах ± 4°. На етапі

спрямовування лазер блимає, а призмова голівка залишається нерухомою.

Коли нівелювання виконано, лазер починає світити сталим світлом і

обертається з максимальною частотою обертів.

Якщо прилад розташований під завеликим нахилом (понад 4°),
призмова головка не рухається, а лазер блимає. У такому випадку

!

прилад слід помістити на рівнішу поверхню.

UA

88

Режими лазера

Обертовий режим

Кнопкою обертання задається частота обертів:
0, 150, 300, 600 об/хв

Віяловий режим

Віяловою кнопкою лазерний промінь можна
розгорнути в яскравий сектор та задати йому 3
різні значення ширини. Сектор можна обернути
в бажане положення кнопками позиціонування.

Режим використання ручного приймача

Робота з додатковим приймачем лазерного
випромінювання: встановіть ротаційний лазер
на максимальні оберти та увімкніть приймач
лазерного випромінювання. Див. інструкцію з
експлуатування відповідного приймача лазерного
випромінювання.

Точковий режим

Щоб увійти в точковий режим, натискайте
кнопку обертання, поки лазер не перестане
обертатися. У бажане положення лазер
обертають за допомогою кнопок позиціонування.
Можна також обернути призмову головку вручну.

AutoSmart-Laser

Нормативні вимоги ЄС й утилізація

Цей пристрій задовольняє всім необхідним нормам щодо
вільного обігу товарів в межах ЄС.

Згідно з європейською директивою щодо електричних і
електронних приладів, що відслужили свій термін, цей виріб
як електроприлад підлягає збору й утилізації окремо від інших
відходів.

Детальні вказівки щодо безпеки й додаткова інформація
на сайті: www.laserliner.com/info

UA

89

Технічні дані (Право на технічні зміни збережене)

Діапазон автоматичного
нівелювання

Точність ± 4 мм / 10 м
Горизонтальне й вертикальне

нівелювання
Швидкість налаштування близько 50 сек на увесь робочий кут
Вертикальний візирний промінь 90° до площини обертання
Швидкість обертання 0, 150, 300, 600 об/хв
Довжина хвиль лазера 635 нм
Клас лазера 2 (EN60825-1:2007-10)
Вихідна потужність лазера < 1 мВт
Живлення Лужні батарейки (4 шт. типу AA)
Ресурс батарейок близько 12 годин
Робоча температура та

температура зберігання
Габаритні розміри (Ш x В x Г) /

Маса (з батареєю)

± 4°

Автоматичне, за допомогою
електронних рівней та серводвигунів.

-10°C ... + 40°C / -10°C ... + 70°C

155 x 130 x 150 мм /
0,75

кг

Поради й рекомендації щодо поводження з ротаційним
лазером

– Використовуйте висоту, що не переривається склом або вікном, щоб

уникнути відображень та віддзеркалень.

– Створіть робочу відмітку (опорну висоту), щоб

можна було завжди працювати далі з тієї ж самої
висоти.

– Працюючи на просторій ділянці, встановлюйте

прилад у найвищій точці, щоб не заважали ніякі
перешкоди.

– В окулярах для лазера (арт. №, червоні: 020.70A)

лазерний промінь краще видно.

– Пристроюючи перегородки, вирівнюйте візирний

промінь паралельно стіні (рис. 1).

– Якщо часто доводиться виконувати стельові

роботи, підійде регульований по висоті настінний
кронштейн (арт. №: 080.71, рис. 2).

1

2

UA

90

AutoSmart-Laser

Підготовка перевірки калібрування

Калібрування лазера можна перевіряти. Установіть прилад у центрі між 2
стінами, що віддалені одна від одної щонайменш на 5 м. Установіть прилад
на якомога рівнішу поверхню. Увімкніть прилад.

1. Помітьте крапку A1 на стіні.

2. Поверніть прилад на 180° і помітьте крапку A2. Тепер між крапками

А1 і А2 встановлене горизонтальне відношення.

1.

A1

2.

A1

Перевірка калібрування

3. Встановити прилад якнайближче до стіни на висоті відзначеної точки A1,

направити прилад на вісь X.

4. Повернути прилад на 180°, направити прилад на вісь X і помітити точку A3.

Різниця між точками A2 і A3 є відхиленням осі X.

5. Повторіть кроки 3 та 4 для перевірки вісі Y або Z.

3.

A1

4.

A2

A3

4 mm / 10 m = OK
<

A2

A2

A2

A3

Нове калібрування потрібно, якщо на осі X, Y або Z точки A2 і A3
розташовані на відстані більш ніж 4 мм на 10 м одна від одної.

!

Зверніться до крамниці чи в сервісний відділ UMAREX-LASERLINER.

UA

91

KompletnŌ si pŪeňtŌte návod k obsluze a pŪiložený sešit „Pokyny
pro záruku a dodateňné pokyny“. Postupujte podle zde uvedených

!

instrukcí. Tyto podklady dobŪe uschovejte.

Automatický rotaêní laser pro horizontální a vertikální nivelaci,
pro vnitįní i venkovní použití

– PŪesnost 4 mm / 10 m, rozsah samoňinné nivelace 4°
– referenňní paprsek 90° pro vymŌŪování olovnicí a vyrovnání dŌlicích stŌn
– Režimy laseru: bodové, skenovací, rotaňní a režim ruňního pŪijímaňe
– DoplŢkové vybavení SensoLite 100: laserový pŪijímaň s akňním rádiem až 100 m

Všeobecné bezpeênostní pokyny

LASEROVÉ ZÁįENÍ!

NEDÍVEJTE SE DO

PAPRSKU!

LASER TįÍDY 2

< 1 mW · 635 nm

EN 60825-1:2007-10

Pozor: NeodstraŢujte výstražné štítky z laserového mŌŪicího pŪístroje!
Nedívejte se pŪímo do paprsku! Laser se nesmí dostat do rukou dŌtem!
NesmŌrujte zaŪízení zbyteňnŌ na osoby. PŪístroj je kvalitní laserové mŌŪicí
zaŪízení a v závodŌ výrobce je 100% seŪízen s uvedenou tolerancí. Z dŶvodŶ
záruky na výrobek bychom Vás chtŌli upozornit na následující: PŪed použitím,
po pŪepravŌ a po dlouhém skladování pravidelnŌ kontrolujte kalibraci. KromŌ
toho upozorŢujeme, že absolutní kalibrace je možná pouze ve specializované
dílnŌ. Vámi provedená kalibrace je pouze pŪibližná a pŪesnost kalibrace závisí
na peňlivosti.

CZ

92

AutoSmart-Laser

A
B

C

D

E
F
G

H

Vertikální provoz Vyrovnání os

I

J

X

A

Výstup 90° - referenňní laser /
laserová olovnice

B

Hlava hranolu / výstup
laserového paprsku

C

Provozní ukazatel

D

Polohovací tlaňítko (otoňení vlevo)

E

Polohovací tlaňítko
(otoňení vpravo)

F

Volba rotaňní rychlosti
600 / 300 / 150 / 0 ot./min

G

Tlaňítko ZAP/VYP

H

Skenovací režim

I

PŪihrádka na baterie

J

5/8" závit

Z

Y

CZ

93

Zvláštní vlastnosti produktu a jeho funkce

základní polohy – v rámci pracovních úhlŶ ± 4°. Automatika ihned

Rotaňní laser se vyrovná automaticky. Postaví se do potŪebné

pŪevezme jemné nastavení: TŪi elektronické mŌŪicí senzory pŪitom
detekují osu X, Y a Z.

Transport LOCK: BŌhem pŪepravy je pŪístroj chránŌný speciální

brzdou motoru.

Prostorové mįížky: Zobrazují laserové roviny a funkce.

auto =
automatické
vyrovnání

auto auto

Horizontální
nivelace

Vertikální
nivelace

úhel 90° Funkce

olovnice

Vložení baterií

Dbejte na správnou polaritu. Jakmile zaňne
blikat provozní kontrolka (C), musí se
vymŌnit baterie.

Horizontální nivelace a vertikální nivelace

– PŪístroj umístŌte na co nejrovnŌjší plochu nebo horizontálnŌ nebo

vertikálnŌ pŪipevnŌte do stativu.
– StisknŌte tlaňítko ZAP/VYP.
– PŪístroj se automaticky niveluje v rozsahu ± 4°. Ve fázi seŪizování laser bliká

a hlava hranolu je v klidu. Jakmile je nivelace provedená, laser permanentnŌ

svítí a otáňí se s max. otáňkami.

Pokud byl pŪístroj postavený pŪíliš našikmo (se sklonem více než 4°),
hlava optického hranolu stojí a laser bliká. PŪístroj se potom musí

!

umístit na rovnŌjší plochu.

CZ

94

Režimy laseru

Rotaêní režim

Tlaňítkem rotace se nastavují otáňky:
0, 150, 300, 600 ot./min

Skenovací režim

Tlaňítkem Scan lze aktivovat a nastavit svŌtelnŌ
intenzivní segment do 3 rŶzných šíŪek. Segment
se do požadované polohy otoňí polohovacími
tlaňítky.

Režim ruêního pįijímaêe

Práce s volitelným laserovým pŪijímaňem: Práce s
volitelným laserovým pŪijímaňem: Nastavte rotaňní
laser na maximální otáňky a zapnŌte laserový
pŪijímaň. K tomu viz návod k obsluze pŪíslušného
laserového pŪijímaňe.

Bodový režim

Pro pŪechod do bodového režimu stisknŌte
tlaňítko rotace tolikrát, až laser pŪestane
rotovat. Polohovacími tlaňítky se laser otáňí
do požadované polohy. AlternativnŌ se mŶže
hlava optického hranolu otoňit ruňnŌ.

AutoSmart-Laser

Ustanovení EU a likvidace

PŪístroj splŢuje všechny potŪebné normy pro volná
pohyb zboží v rámci EU.

Tento výrobek je elektrický pŪístroj a musí být oddŌlenŌ
vytŪídŌn a zlikvidován podle evropské smŌrnice pro
použité elektrické a elektronické pŪístroje.

Další bezpeňnostní a dodatkové pokyny najdete na:

www.laserliner.com/info

CZ

95

Technické parametry (Technické zmŌny vyhrazeny)

Rozsah samoňinné nivelace ± 4°
PŪesnost ± 4 mm / 10 m

Nivelace horizontální / vertikální

Automaticky elektronickými libelami

a servomotory.
Rychlost nastavení cca 50 s pŪes celý pracovní úhel

Vertikální referenňní paprsek 90° k rotaňní rovinŌ
Rychlost rotace 0, 150, 300, 600 ot./min
Vlnová délka laserového paprsku 635 nm
TŪída laseru 2 (EN60825-1:2007-10)
Výkon na výstupu laseru < 1 mW
Napájení Alkalické baterie (4 x typ AA)
Provozní doba baterií cca 12 hod.
Pracovní / skladovací teplota -10°C ... + 40°C / -10°C ... + 70°C
RozmŌry (Š x V x H) /

Hmotnost (vňetnŌ baterie)

155 x 130 x 150 mm /

0,75 kg

Tipy a triky pro zacházení s rotaêním laserem

– MŌŪte ve výšce, která není pŪerušená sklem nebo oknem, aby se zabránilo

odrazŶm a zrcadlení.

– VytvoŪte si pracovní znaňku (referenňní výška),

abyste mohli pokraňovat v práci vždy ve stejné
výšce.

– Pokud pracujete ve volném terénu, postavte

pŪístroj na nejvyšší bod, aby se mohly pŪekonat
všechny pŪekážky.

– S laserovými brýlemi (ň.art. ňervené: 020.70A)

lépe uvidíte laserový paprsek.

– PŪi stavbŌ dŌlicích stŌn vyrovnejte referenňní

paprsek paralelnŌ se stŌnou (obrázek 1).

– Pro ňasté práce na stropŌ je vhodný výškovŌ

nastavitelný držák na stŌnu (ň. art.: 080.71,
obrázek 2).

1

2

CZ

96

AutoSmart-Laser

Pįíprava kontroly kalibrace

Kalibraci laseru si mŶžete zkontrolovat. UmístŌte pŪístroj doprostįed mezi
2 stŌny, které jsou od sebe vzdálené minimálnŌ 5 m. Instalujte pŪístroj na
pokud možno rovnou plochu. ZapnŌte pŪístroj.

1. Oznaňte si na stŌnŌ bod A1.

2. Otoňte pŪístroj o 180° a vyznaňte si bod A2. Mezi body A1 a A2 máte nyní

horizontální referenci.

1.

A1

2.

A1

Kontrola kalibrace

3. Postavte pŪístroj co možná nejblíže ke stŌnŌ na výšku vyznaňeného bodu A1,

vycentrujte pŪístroj v ose X.

4. Otoňte pŪístroj o 180°, vycentrujte pŪístroj v ose X a vyznaňte bod A3.
Rozdíl mezi body A2 a A3 je odchylkou osy X.

5. Pro kontrolu osy Y resp. Z opakujte krok 3 a 4.

3.

A1

4.

4 mm / 10 m = OK
<

A2

A3

A2

A2

A2

A3

Když jsou u osy X, Y nebo Z body A2 a A3 více než 4 mm / 10 m
od sebe, je nutné nové seŪízení. Spojte se s Vaším specializovaným
prodejcem nebo využijte servisního oddŌlení spoleňnosti UMAREX-

!

LASERLINER.

CZ

97

Lugege kasutusjuhend ja kaasasolev brošüür „Garantii- ja lisajuhised“
täielikult läbi. Järgige neis sisalduvaid juhiseid. Hoidke neid dokumente

!

hästi.

Automaatne rotatsioonlaser horisontaalseks ja vertikaalseks
nivelleerimiseks, sise- ning välitingimustes kasutamiseks

– Täpsus 4 mm / 10 m, 4° enesenivelleerimisvahemik
– 90° referentskiir eraldusseinte loodimiseks ja väljajoondamiseks
– Laserimoodused: punkti-, skaneerimis-, rotatsiooni- ja käsivastuvõtumoodus
– Lisavarustus SensoLite 100: laservastuvõtja kuni 100 m raadiusega

Üldised ohutusjuhtnöörid

LASERIKIIRGUS!

MITTE VAADATA

LASERIKIIRT!

LASERIKLASS 2

< 1 mW · 635 nm

EN 60825-1:2007-10

Tähelepanu! Ärge eemaldage lasermõõteseadmelt hoiatussilte! Ärge
vaadake kiirt! Laserit hoida lastele kättesaamatus kohas! Seadet ei tohi
sihtida inimeste suunas. Seade on kvaliteetne lasermõõteseade ning
on tehases sajaprotsendiliselt seadistatud siin nimetatud tolerantsile.
Tootevastutusega seotud põhjustel juhime tähelepanu järgmistele
asjaoludele: kontrollige kalibreerimist korrapäraselt enne kasutamist,
pärast transportimist ja pikka aega kasutamata seismist. Lisaks juhime
tähelepanu sellele, et täielikku kalibreerimist on võimalik läbi viia üksnes
töökojas. Kui viite kalibreerimise ise läbi, on see vaid ligikaudne ning
kalibreerimise täpsus oleneb Teie hoolikusest.

EE

98

AutoSmart-Laser

A
B

C

D

E
F
G

H

Vertikaalrežiim Telgede

I

väljajoondus

J

X

A

Referents- / loodimislaseri
90° väljund

B

Prismapea / laserkiire väljund

C

Töönäidik

D

Positsioneerimisklahv
(keerake vasakule)

E

Positsioneerimisklahv
(keerake paremale)

F

Pöörlemiskiiruse valimine
600 / 300 / 150 / 0 p/min

G

SISSE/VÄLJA-klahv

H

Skaneerimismoodus

I

Patareilaegas

J

5/8" keere

Z

Y

EE

99

Toote eriomadused ja funktsioonid

nõutavas põhiasendis üles – ± 4° töönurga piires. Automaatika võtab

Rotatsioonlaser joondub iseseisvalt välja. Ta pannakse

kohe peenseadistamise üle: Kolm elektroonilist mõõtesensorit tuvastavad
seejuures X-, Y- ja Z-telje.

Transpordilukk (LOCK): Seadet kaitstakse transportimisel

spetsiaalse mootoripiduriga.

Ruumivõre: Näitab laseritasandeid ja funktsioone.

auto =
automaatne
väljajoondus

auto auto

Horisontaalne
nivelleerimine

Vertikaalne
nivelleerimine

90° nurk Loodimis-

funktsioon

Patareide sisestamine

Jälgige õiget polaarsust. Töönäidiku (C)
vilkumise korral tuleb patareid ära vahetada.

Horisontaalne nivelleerimine ja vertikaalne nivelleerimine

– Pange seade võimalikult tasasele pinnale üles või kinnitage statiivile,

horisontaalselt või vertikaalselt.
– Vajutage SISSE/VÄLJA-klahvi.
– Seade nivelleerub ± 4° piirkonnas automaatselt välja. Etteseadistusfaasis

laser vilgub ja prismapea seisab paigal. Kui nivelleerumine on lõppenud,

siis põleb laser püsivalt ja pöörleb max pööretearvuga.

Kui seade pandi üles kaldu (väljaspool 4°), siis seisab prismapea paigal
ning laser vilgub. Siis tuleb seade tasasemale pinnale üles panna.

!

EE

100
