Křížový laser SCL 2

Obj. č.: 81 46 71

Vážený zákazníku,

děkujeme Vám za Vaši důvěru a za nákup křížového laseru SCL 2.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu

a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento
návod k obsluze.

Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!

Účel použití

Automatický křížový laser pro zkušené domácí kutily. Je určen pro použití v interiéu, se 2 laserovými
liniemi, 635 nm. Dobře viditelné laserové linie se výborně hodí k vyrovnávání dlaždic, hráděného
zdiva, oken, dveří atd. Snadná manipulace díky magneticky tlumenému kyvadlovému systému –
přístroj se ve vteřině automaticky vyrovná. S výškově přestavitelnou konzolou je laser SCL 2
všestranně použitelný – na stativu, na stěně i na magnetických předmětech. Doplňkový režim sklonu
umožňuje osazovat také plochy se spádem. Integrovaná transportní pojistka chrání kyvadlový systém
před poškozením. Přesnost 5 mm / 10 m.

Rozsah dodávky

Křížový laser
Konzole pro upevněnění na stativ nebo na stěnu
Pouzdro
4x baterie AA

Popis a ovládací prvky

1 Otvor pro výstup laserového paprsku
2 Kryt na baterie (spodní strana SCL 2)

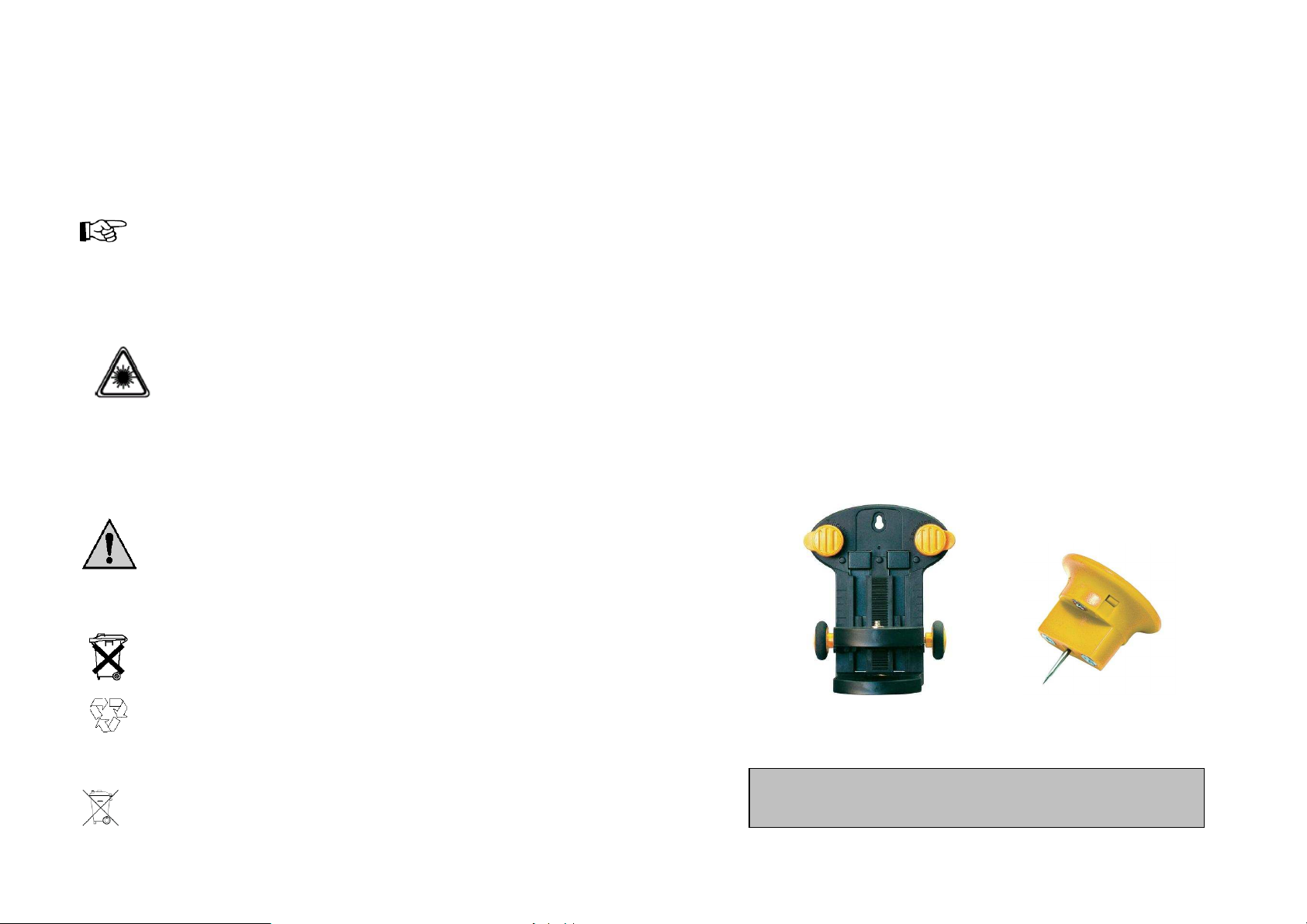

3 Držák pro upevnění na stativ/pro

upevnění na stěnu, rozměr 63 mm
nastavitelná výška
4 Vypíač s funkcí ZAP/VYP
transportní pojistka

5 Volicí tlačíko pro volbu laserových linií
6 Seřizovací kolečko pro výškové

nastavení
7 Magnetický kolík pro vycentrování
přítroje
8 Speciání kolíky pro připevnění přímo
na stěnu.
9 Příhytné magnety na zadní straně
pro připevnění na magnetické
předměty
10 Závit stativu 5/8” s vnitřní vložkou
Pro závit fotografickéo stativu 1/4”

Režim sklonu

Neuvolňujte transportní pojistku, vypínač nastavte na „ OFF ”.
Zapněte lasery volicím tlačíkem (5) vyberte si. Nyní je možné
osazovat šikmé roviny. Přílad použití viz obrázek D na straně 2.

Upozornění! V tomto režimu není možné provádět horizontální
resp. vertikální nivelaci, protože linie laseru se již automaticky
nevyrovnávají.

Příprava kontroly kalibrace

Kalibraci si můžete zkontrolovat. Umistěte přítroj doprostřed mezi 2 stěny, které jsou od sebe
vzdáené alespoň 5 m. Zapněte přítroj, k tomu uvolněte transportní pojistku (laserový kříž je zapnutý).
Pro optimání ověření použijte stativ.

1. Označte si na stěně bod A1.

2. Otočte přítroj o 180° a vyzna čte

si bod A2. Mezi body A1 a A2 máte
nyní horizontální referenci.

Upozonění!

Při transportu laseru speciální
kolíky (8) vždy otočte do parkovací
polohy, viz obrázek. Jinak hrozí nebezpečí
poranění.

Horizontální a vertikální nivelace

Otevřete přihráku na baterie (2) a podle symbolů pro instalaci vložte baterie. Dbejte přitom
na správnou polaritu. Uvolněte transportní pojistku, vypínač (4) nastavte na “ON”. Objeví se laserový
kříž. Volicím tlačítkem (5) je možné si zvolit linie laseru.Příklady použití viz obráky A,B,C na straně 2.

Uporornění!

Pro horizontální a vertikální nivelaci musí být aktivována funkce „ Tilt “ - vychýlení.
K tomu uvolněte transportní pojistku, vypínač uveďte do polohy „ ON ”. Funkce vychýlení
je signalizován, když se přítroj nachází mimo rozsah automatické nivelace 4,5°. Zazní varovný
signál a lasery se vypnou. Přítroj potom umítěte na rovnější plochu.

Kontrola kalibrace

3. Umístěte přítroj co nejblže ke stěně

na výšku označeného bodu A1.

4. Otočte přítroj o 180° a vyzna čte si
bod A3. Rozdíl mezi A2 a A3 je
tolerance.

Upozornění!

Pokud jsou body A2 a A3 od sebe vzdáleny více než 5 mm / 10 m, je nutné provést kalibraci.

Kontrola vertikální linie

Umístěte přítroj cca 5 m od stěny. Na stěnu připevněte olovnici se šňůrou dlouhou 2,5 m, olovnice
by se přitom měla volně kývat. Zapněte přístroj a nasměrujte vertikální laser na šňůru olovnice.
Přesnost je v toleranci, jestliže odchylka mezi linií laseru a šňůrou olovnice není větší než ± 1.5 mm.

Kontrola horizontální linie

Umítěte přítroj cca 5 m od stěny a zapněte laserový kříž. Označte si na stěně bod B. Natočte laserový
kříž cca 2,5 m doprava a označte bod C. Zkontrolujte, jestli vodorovná čára od bodu C leží ± 2 mm
ve stejné výšce s bodem B. Postup opakujte natočením doleva.
