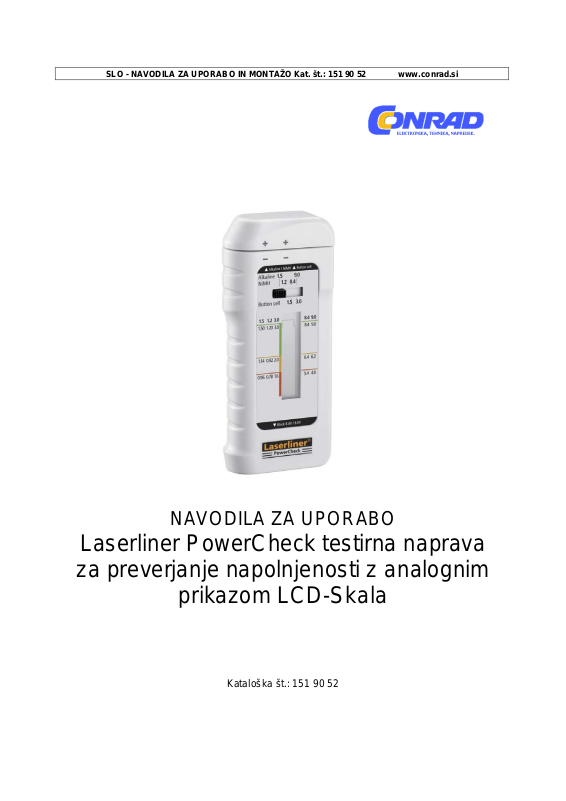

SLO - NAVODILA ZA UPORABO IN MONTAŽO Kat. št.: 151 90 52 www.conrad.si
NAVODILA ZA UPORABO
Laserliner PowerCheck test ir na naprava
za preverjanje napolnjenosti z analognim
prikazom LCD-Skala
Kataloška št.: 151 90 52
2
Kazalo
1. Predvidena uporaba ………………………………………………………….………… 2
2. Varnostna navodila …………………………………………………………………….. 3
3. Dodatne informacije o uporabi …………………………………………….………….. 3
3. 1 Vstavljanje baterij ………………………………………………………………..…… 4
3. 2 Nastavitev tipa baterije ………………………………………………………….…… 4
3. 3 Preverite napolnjenost bat er i j ……………………………………………………….. 4
4. Tehnični podatki ………………………………………………………………..………. 5
5. Odstranjevanje ………………………………………………………………………….. 6
Garancijski list ............................................................................................................ 7
Pozorno preberite ta navodila za uporabo. Sledite navodilom, ki jih vsebujejo.
Shranite za bodočo uporabo.
1. Predvidena uporaba
PowerCheck testirna naprava se uporablja za preverjanje vseh pogosto uporabljanih
baterij in visoko zmogljivih akumulatorskih baterij (NiMH). Stanje baterije je prikazano
na enostavno berljivi, tribarvni lestvici LCD.
1 Izvlecno držalo za baterije:
Okrogle baterije:
1,5 V baterija:
alkalni mangan /
cinkov ogljik
3
1,2 V akumulatorska baterija:
NiMH
Gumbne baterije: (velike)
3,0 V baterija:
litij mangan
1a Negativni pol, držalo baterije
1b Pozitivni pol, držalo baterije
2 Izvlecno držalo za baterije
Gumbne baterije: (majhne)
1,5 V baterija:
alkalni mangan
3,0 V baterija:
litij mangan
2a Negativni pol, držalo baterije
2b Pozitivni pol, držalo baterije
3 Držalo baterije
Ploščate baterije:
9,0 V baterija
alkalni mangan /
cinkov ogljik
8,4 V akumulatorska baterija:
NiMH
3a Negativni pol, držalo baterije
3b Pozitivni pol, držalo baterije
4 Nastavitev vrste baterije
5 Tribarvna lestvica LCD
zelena: dobro
oranžna: šibko
rdeča: zamenjaj
2. Varnostna navodila
- Naprave ne izpostavljajte mehanskemu stresu, ekstremnim temperaturam,
vlagi ali znatnim vibracijam.
- Testirna naprava deluje v napetostnem območju od 1,2 V do 9,0 V. Zagotovite
da so vstavljene pravilne baterije in da imajo stik z označeno kontaktno
površino.
- Baterije vstavite tako da zagotovite pravilno polarnost. Napačna polarnost
lahko slabo vpliva na delovanje naprave.
- Napravo lahko uporabljate samo v skladu z njenim namenom in znotraj
območja specifikacije. Modifikacije ali spremembe na napravi niso dovoljene,
to izniči garancijo in varnostno specifikacijo.
- Napravo lahko uporabljajo otroci starejši od 8 let in osebe z zmanjšanimi
fizičnimi, senzoričnimi ali umskimi sposobnostmi ali s premalo izkušenj in
znanja, če jih pri uporabi nadzira oseba, ki je zadolžena za njihovo varnost ali
so prejele navodila za varno uporabo in razumejo z njimi povezane nevarnosti.
- Čiščenja in vzdrževanja naprave ne smejo izvajati otroci, razen če so starejši
od 8 let in pod nadzorom.
- Naprava ne sme biti na dosegu otrok mlajših od 8 let.
4
3. Dodatne informacije o uporabi
a 1,5 V okrogla baterija (AA, AAA, C, D)
b 1,2 V okrogla baterija (NiMH) (AA,
AAA, C, D)
c 8,4 V ploščata baterija (NiMH) (E-blok)
d 9,0 V ploščata baterija (E-blok)
e 1,5 V gumbna baterija (majhna)
f 3,0 V gumbna baterija (majhna/velika)
Skala deli baterije v mobilnih telefonih na dobre, šibke in zamenjaj.
Delitve so osnovane na splošnih povprečnih vrednostih ob konstantni uporabi in
lahko odstopajo z nenormalno porabo toka.
To še posebej velja za naprave z visokimi začasnimi viški porabe toka in/ali za
baterije slabše kakovosti, kar pomeni da boste morali baterije zamenjati hitreje kot je
označeno za zaslonu.
Naprave z učinkovitim upravljanjem moči lahko še vedno delujejo učinkovito, ko so
baterije že skoraj povsem pr azne.
V takih primerih si razločite odčitek na zaslonu v skladu z delovnim časom vaše
naprave/baterije, da s tem zagotovite optimalno uporabo baterije.
3. 1 Vstavljanje baterij
Odprite razdelek z baterijo in vstavite baterijo v skladu s simboli. Še posebej bodite
pozorni na polarnost.
3. 2 Nastavitev tipa baterije
Stikalo (4) mora biti premaknjeno na pravi položaj glede na tip baterije.
3. 3 Preverite napolnjenost baterij
! Poglejte točko 2 (»Nastavitev tipa baterije).
5
Merilno območje
1,2V / 1,5V / 3,0V / 8,4V / 9,0V
Tipi baterij
1,2V
D, HR20, HR33/62
1,5 V
Odprite držalo baterije in vstavite baterijo glede na simbol +/- ali namestite blok
baterij na stike 3a in 3b. Prepričajte se da imate pravilno polarnost.
Tribarvna lestvica na zaslonu
Dobro (zelena): Baterija popolnoma napolnjena.
Šibko (oranžna): Baterije je šibka in jo boste morali kmalu zamenjati.
Zamenjava (rdeča): Baterija je prazna in jo je potrebno zamenjati.
4. Tehnični podatki
AAA, HR03, HR11/45
AA, HR6, HR15/51
C, HR14, HR26/50
6
AAA, SH16, MN2400, LR03, R03
LR41, LR43, LR44
3,0 V
CR2020, CR2025, CR2032,
CR2320, CR2325, CR2330, CR2430,
CR1616, CR1620, CR1632
8,4 V E-blok
7HR7/42
9,0 V E-blok
PP3, MN1604, 6F22, 006P
Napajanje
1 x 1,5 V tip AAA
Dimenzije (D x V x Š)
45 x 107 x 22,5 mm
Teža (skupaj z baterijo)
67 g
Pridržujemo si pravico do tehničnih sprememb brez predhodnega obvestila. 09.14
5. Odstranjevanje
Ta izdelek je električna naprava in mora biti odvržena ločeno v skladu z
Evropsko direktivo o ravnanju z električno in elektronsko opremo.
Nadaljnja varnostna in dopolnilna obvestila najdete na:
www.laserliner.com/info
AA, HP7, MN1500, UM3, LR6, R6
C, HP11, MN1400, SP11,
LR14, R14, UM2
D, HP2, MN1399, SP2,
R20, UM1, LR20
CR2016,
6LR61, 6F22, 6LF22
7
Conrad Electronic d.o.o. k.d.
Ljubljanska c. 66, 1290 Grosuplje
Fax: 01/78 11 250, Tel: 01/78 11
www.conrad.si, info@conrad.si
GARANCIJSKI LIST
Izdelek: Laserliner PowerCheck testirna naprava za
preverjanje napolnjenosti z analognim prikazom
LCD-Skala
Kat. št.: 151 90 52
Garancijska izjava:
Proizvajalec jamči za kakovost oziroma brezhibno delovanje v garancijskem roku, ki začne
teči z izročitvijo blaga potrošniku. Garancija velja na območju Republike Slovenije.
Garancija za izdelek je 1 leto.
Izdelek, ki bo poslan v reklamacijo, vam bomo najkasneje v skupnem roku 45 dni vrnili
popravljenega ali ga zamenjali z enakim novim in brezhibnim izdelkom. Okvare zaradi
neupoštevanja priloženih navodil, nepravilne uporabe, malomarnega ravnanja z izdelkom in
mehanske poškodbe so izvzete iz garancijskih pogojev. Garancija ne izključuje pravic
potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.
Vzdrževanje, nadomestne dele in priklopne aparate proizvajalec zagotavlja še 3 leta po
preteku garancije.
Servisiranje izvaja proizvajalec sam na sedežu firme CONRAD ELECTRONIC SE, KlausConrad-Strasse 1, Nemčija.
Pokvarjen izdelek pošljete na naslov: Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66,
1290 Grosuplje, skupaj z izpolnjenim garancijskim listom.
Prodajalec: ___________________________________________________________
Datum izročitve blaga in žig prodajalca:
________________
Garancija velja od dneva izročitve izdelka, kar kupec dokaže s priloženim, pravilno
izpolnjenim garancijskim listom.
