NÁVOD K OBSLUZE
Obj. č.: 81 37 07
Pomocí tohoto detektoru, s přehledným displejem z tekutých krystalů (LCD), vyhledáte
ve zdi nebo v podlaze elektrická vedení (pod napětím i bez napětí). Kromě toho slouží
tento přístroj k vyhledávání vodovodního potrubí, trubek topení nebo ocelových výztuží
v železobetonu jakož i kovových trámů z magnetických i nemagnetických kovů
(například dřevěných trámů) do hloubky od 3 cm až do 10 cm.
Obsah
Strana
Úvod + účel použití přístroje
............................................. ............................................................... ................................................................... ................................. 2
Součásti a ovládací tlačítka detektoru.................................................................... ....................................................................... ..................................... 2
Vložení (výměna) baterie. ................................................................ ................................................................... ............................................................... ......................... 3
Zapnutí / vypnutí detektoru (provádění měření)............................................. ............................................................... ..................................... 3
Vyhledávání nekovových objektů (dřevěných trámů atd.) „STUD“............................................... 3
Vyhledávání kovových objektů (ocel, měděné trubky, potrubí) „METAL“..................................... 6
Vyhledávání střídavého napětí (elektrických polí) „AC ................................................................. 8
Signalizace střídavého napětí – funkce „STUD“ i „METAL“
............................................ ............................................................. 9
Několik užitečných rad... ................................................................ ....................................................................... ............................................................... ....................... 10
Úvod + účel použití přístroje
Vážení zákazníci,
děkujeme Vám za Vaši důvěru a za nákup našeho speciálního detektoru. Obsluha tohoto
přístroje je velmi jednoduchá a nepředstavuje žádné komplikace.
Tento výkonný detektor s přehledným displejem z tekutých krystalů je vybaven několika
senzory, které vyhledají ve zdivu (pod omítkou) nebo v podlahách kovové sloupky či trámy,
elektrická vedení nebo vodovodní či plynová potrubí a určí jejich přesnou polohu. Tento přístroj
dokáže vyhledat v různých hloubkách (například pod omítkou) feromagnetické materiály (ocel,
železo a jiné magnetické kovy, žebírkovou neboli žebrovanou ocel pro betonářskou výztuž atd.)
jakož i nemagnetické kovy (například měděné trubky) a dále i dřevěné trámy. K určení přesné
polohy těchto předmětů (k jejich vyhledání) slouží akustická a optická signalizace. Vysokou
přesnost tohoto přístroje zajišťují speciální varovná upozornění a zobrazení pokynů na jeho
displeji, které máte provést při zaměřování (lokalizaci) objektu.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k jeho uvedení do
provozu a k obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali
i tento návod k obsluze. Uschovejte si tento návod k obsluze, abyste si jej mohli znovu kdykoliv
ečíst! Abyste výrobek uchovali v dobrém stavu a zajistili jeho bezpečné používání, je třeba
př
abyste tento návod k obsluze dodržovali!
Přečtením tohoto návodu k obsluze se podrobně seznámíte se všemi funkcemi a možnostmi
tohoto přístroje.
Součásti a ovládací tlačítka detektoru
2
Zaměřovací značka – trojúhelník – zobrazení maxima (pomůcka k označení přesné
1
polohy zaměřeného objektu).
Displej z tekutých krystalů (LCD).
2
3 Tlačítko „SET“: Nastavení hloubky hledaného objektu (normální hloubka „NORMAL“, větší
hloubka „DEEP“ a maximální hloubka „S-DEEP“).
4 Tlačítko „STUD“: Vyhledání stropnic ve vnitřním zdivu, příčných nebo svislých trámů a
sloupků v suchém zdivu (sádrokartonové desky, dřevěné trámy nebo jiné nekovové
výztuže) až do maximální hloubky 3 cm. Hloubku hledaného objektu nastavíte tlačítkem
„SET“.
5 Tlačítko „METAL“: Vyhledání kovových objektů ve zdivu. Přístroj vyhledá kovové
předměty ve všech nekovových materiálech (cihly, kámen, beton, plynobeton, mazanina,
dřevo, sádrokartonové desky, keramické a minerální stavební materiály) až do maximální
hloubky 10 cm. Hloubku hledaného objektu nastavíte tlačítkem „SET“.
6 Tlačítko „AC“: Tlačítko vyhledání vedení (kabelů) se střídavým napětím (AC) přímo pod
omítkou nebo pod dřevěnými panely či pod jinými nekovovými obklady až do maximální
hloubky 4 cm. Pokud budou kabely uloženy v kovových krytech (v trubách), pak je přístroj
nerozezná. V tomto případě použijte funkci „METAL“.
7 Tlačítko „CAL“: Provedení kalibrace přístroje.
8 Tlačítko „POWER“: Zapnutí a vypnutí přístroje.
9 Symbol „blesku“ („AC“): Signalizace detekce střídavého napětí.
Vložení (výměna) baterie
1. Otevřete na zadní straně detektoru kryt bateriového pouzdra (viz
vyobrazení vlevo). Připojte ke kontaktům (klipsu) správnou
polaritou 1 destičkovou baterii 9 V.
2. Vložte baterii do bateriového pouzdra.
3. Uzavřete opět kryt bateriového pouzdra. V normálních podmínkách
vydrží tato baterie napájet přístroj asi 1 rok. K napájení přístroje
používejte pouze alkalické baterie, například typu „6LR 61“ („EBlock“, „PP3“), neboť mají delší životnost. Jakmile se na displeji
přístroje po jeho zapnutí neobjeví žádné zobrazení, proveďte
výměnu baterie.
Zapnutí / vypnutí detektoru (provádění měření)
Tento přístroj zapnete nebo vypnete stisknutím tlačítka „POWER“ [8].
Vyhledávání nekovových objektů (dřevěných trámů atd.) „STUD“
• Po zapnutí detektoru stiskněte tlačítko „STUD“ [4]. Na displeji přístroje se rovněž zobrazí
symbol „STUD“ a dále standardní hloubka vyhledání objektu „NORMAL“. Toto nastavení
slouží k vyhledání objektů do maximální hloubky 1cm, například pod jednou vrstvou
sádrokartonových desek.
• Stisknutím tlačítka „SET“ [3] můžete zvolit hloubku „DEEP“ (zobrazení na displeji), která se
hodí pro vyhledávání objektů v maximální hloubce 2 cm, například pod dvěma
sádrokartonovými deskami.
• Hloubka „S-DEEP“ (zobrazení na displeji) je vhodná pro vyhledávání objektů v maximální
hloubce 3 cm, například pod silnými dřevěnými panely nebo pod parketami (atd.)
Nepřikládejte zatím detektor ke stěně (k povrchu) a sledujte pokyny zobrazované na jeho
displeji:
• „ON WALL“: Přiložte detektor ke stěně.
• „PRESS CAL“: Stiskněte tlačítko kalibrace „CAL“ [7] a počkejte na její ukončení. Na displeji
přístroje se po ukonč ení kalibrace zobrazí „CAL OK“. Pokud nebude tato kalibrace
úspěšná, zobrazí se na displeji přístroje symbol chyby „ERROR“. Úspěch správného
zaměření hledaného objektu závisí na tom, na kterém místě provedete kalibraci přístroje.
Ke kalibraci přístroje zvolte takové místo, kde přepokládáte, že se například pod omítkou
nenachází žádný trám. Pokud nebude kalibrace přístroje úspěšná, přiložili jste přístroj
pravděpodobně přímo nad dřevěný trám. Pokuste se v tomto případě provést novou
kalibraci přístroje na jiném místě. Vypněte přístroj a znovu jej zapněte. Proveď
uvedený postup od začátku. Přiložte přístroj ke stěně několik centimetrů od místa, kde
provedl přístroj nesprávnou kalibraci.
• „MOVE“: Pohybujte pomalu přístrojem po povrchu stěny (omítky).
Důležité upozornění: Abyste zabránili chybám při provádění měření (při lokalizaci objektu),
musí se detektor při měření (vyhledávání objektů) stále dotýkat povrchu (omítky), pod kterým
(pod kterou) zaměřujete hledaný objekt.
.
te výše
Posunujte přístrojem po stěně pomalu na jednu stranu (například doprava). Jakmile se na
displeji přístroje zobrazí maximum (čárka sloupcového diagramu na displeji se vyrovná se
značkou trojúhelníku), přístroj zaregistroval (levou) hranu (levý okraj) zaměřovaného objektu.
Tuto polohu si označte na stěně například tužkou.
3
4
Vyhledávání kovových objektů (ocel, měděné trubky, potrubí) „METAL“
Nyní začněte posunovat přístrojem po stěně pomalu na druhou stranu (například doleva).
Jakmile se na displeji přístroje zobrazí maximum (čárka sloupcového diagramu na displeji se
vyrovná se značkou trojúhelníku), přístroj zaregistroval (pravou) hranu (pravý okraj)
zaměřovaného objektu. Tuto polohu si označte na stěně například tužkou. Uprostřed obou
těchto značek se nachází střed zaměřeného objektu.
Důležitá upozornění:
Abyste mohli zaměřit vyhledávaný objekt zcela přesně, nedávejte do blízkosti přístroje druhou
volnou ruku nebo jiné předměty (dodržte minimální vzdálenost 15 cm).
Přístroj v určitých případech nezobrazí maximum, ačkoliv na svém displeji zobrazí zaměření
objektu. Jakmile se na jeho displeji zobrazí maximální hodnota (ve sloupcovém diagramu), pak
se přístroj nachází v blízkosti zaměřeného objektu (nad hranou trámu). Označte si toto místo na
stěně (například tužkou) a eventuálně zopakujte zaměření objektu zvýšením hloubky detekce
pomocí tlačítka „SET“.
U dvojitých trámů zaregistruje tento p
jsou umístěny okolo dveří, oken nebo rohů místnosti).
Zkontrolujte, zda jste opravdu „narazili“ na trám (dřevěný sloupek). Zkontrolujte, zda jsou i jiné
trámy od sebe stejně vzdáleny. Zpravidla bývá odstup těchto výztuží (trámů nebo sloupků) 30,
40 nebo 60 cm. Proveďte dodatečnou kontrolu přímo nad a pod prvním zaregistrovaným
místem, zda se jedná skutečně o trám (sloupek)
Texturované (tvarované) stropy: Takovýto strop zakryjte ochranným kartonem a použijte
funkci hloubkového vyhledávání (DEEP).
Pozor: Pokud se budou v blízkosti sádrokartonových desek nebo pod omítkou nacházet
elektrická vedení (kabely), kovové nebo plastové trubky, mohou být tyto objekty za určitých
okolností detekovány tímto přístrojem jako trámy. Budete-li provádět vyhledávání objektů
v režimu „STUD“, vypněte (pokud to bude možné) elektrický proud.
Zvláštnosti některých materiálů
Skrz následující materiály nerozezná přístroj za určitých okolností dřevené trámy:
• Keramická dlažba.
• Podlahy potažené koberci, které mají vypodloženou (čalouněnou) spodní stranu.
• Tapety s kovovými vlákny nebo s kovovou fólií.
• Vlhké stěny s čerstvou malbou. Takovéto stěny musíte nechat minimálně 1 týden
vyschnout.
• V případě potř
kovových objektů). Pomocí této funkce vyhledáte hřebíky, šrouby (vruty) nebo jiné kovové
předměty, které se většinou nacházejí v dřevěných trámech umístěné v kolmé poloze
(svisle).
eby použijte pro vyhledání dřevěných trámů režim (funkci) „METAL“ (detekce
řístroj pouze jejich vnější hranu (například u trámů, které
5
• Po zapnutí detektoru stiskněte tlačítko „METAL“ [5]. Na displeji přístroje se rovněž zobrazí
symbol „METAL“ a dále standardní hloubka vyhledání objektu „NORMAL“. Toto nastavení
slouží k vyhledání objektů z oceli, ocelových výztuží, armatur atd., které se nacházejí blízko
pod povrchem (pod omítkou).
• Stisknutím tlačítka „SET“ [3] můžete zvolit hloubku „DEEP“ nebo „S-DEEP“ (zobrazení na
displeji) pro objekty umístěné hlouběji až maximální hloubky 10 cm.
• Režim vyhledávání „S-DEEP“ je vhodný pro lokalizaci měděných trubek (do hloubky 5 cm)
nebo elektrických vedení (do hloubky 3 cm). Dále můžete tímto způsobem vyhledat
v podlaze nebo pod omítkou kovová vodovodní či jiná potrubí (například teplovodní) nebo
plastová potrubí s kovovými fóliemi (s kovovou výztuží), které se nacházejí blízko (v malé
hloubce) pod povrchem. Vyzkoušejte nejdříve tuto funkci přístroje na místech, kde víte, že
nacházejí nějaké trubky.
Přiložte detektor ke stěně (k povrchu) a sledujte pokyny zobrazované na jeho displeji:
• „PRESS CAL“: Stiskněte tlačítko kalibrace „CAL“ [7] a počkejte na její ukončení. Na displeji
přístroje se po ukonč ení kalibrace zobrazí „CAL OK“. Pokud nebude tato kalibrace
úspěšná, zobrazí se na displeji přístroje symbol chyby „ERROR“. Úspěch správného
zaměření hledaného objektu závisí na tom, na kterém místě provedete kalibraci přístroje.
Ke kalibraci přístroje zvolte takové místo, kde přepokládáte, že se například pod omítkou
nenachází žádný kovový předmět. Pokud nebude kalibrace přístroje úspěšná, přiložili jste
přístroj pravděpodobně přímo nad kovový objekt. Pokuste se v tomto případě provést
novou kalibraci přístroje na jiném místě. Vypněte přístroj a znovu jej zapněte. Proveďte
výše uvedený postup od začátku. Přiložte přístroj ke stěně
kde provedl přístroj nesprávnou kalibraci.
• „MOVE“: Pohybujte pomalu přístrojem po povrchu stěny (omítky).
Důležité upozornění: Abyste zabránili chybám při provádění měření (při lokalizaci objektu),
musí se detektor při měření (vyhledávání objektů) stále dotýkat povrchu (omítky), pod kterým
(pod kterou) zaměřujete hledaný objekt.
několik centimetrů od místa,
6
Vyhledávání střídavého napětí (elektrických polí) „AC
Posunujte přístrojem po stěně pomalu na jednu stranu (například doprava). Jakmile se na
displeji přístroje zobrazí maximum (čárka sloupcového diagramu na displeji se vyrovná se
značkou trojúhelníku), přístroj zaregistroval (levou) hranu (levý okraj) zaměřovaného kovového
objektu. Tuto polohu si označte na stěně například tužkou.
Nyní začněte posunovat přístrojem po stěně pomalu na druhou stranu (například doleva).
Jakmile se na displeji přístroje zobrazí maximum (čárka sloupcového diagramu na displeji se
vyrovná se značkou trojúhelníku), přístroj zaregistroval (pravou) hranu (pravý okraj)
zaměřovaného kovového objektu. Tuto polohu si označte na stěně například tužkou. Uprostřed
obou značek se nachází střed zaměřeného kovového objektu.
Důležitá upozornění:
Jelikož je tento detekční přístroj velmi citlivý, zobrazí se na jeho displeji tlusté (široké) kovové
objekty širší, než jsou ve skutečnosti. Provedením nové kalibrace (po stisknutí tlačítka „CAL“ po
nahlášení pokynu „PRESS CAL“ na displeji přístroje) můžete snížit detekční citlivost přístroje a
začít s lokalizací zaměřovaného kovového objektu v menší vzdálenosti k němu. Eventuálně
zopakujte zaměření objektu snížením hloubky detekce pomocí tlačítka „SET“.
Přístroj v určitých případech nezobrazí maximum, ačkoliv na svém displeji zobrazí zaměření
kovového objektu. Jakmile se na jeho displeji zobrazí maximální hodnota (ve sloupcovém
diagramu), pak se přístroj nachází v blízkosti zaměřeného kovového objektu. Ozna
místo na stěně (například tužkou) a eventuálně zopakujte zaměření objektu zvýšením hloubky
detekce pomocí tlačítka „SET“.
Při náročnějších aplikacích, například při lokalizaci žebírkové neboli žebrované oceli pro
betonářské výztuže, otestujte zkoumaný povrch jak vodorovně, tak i svisle.
čte si toto
7
Po zapnutí detektoru stiskněte tlačítko „AC“ [6]. Na displeji přístroje se rovněž zobrazí symbol
střídavého napětí „AC“.
Nepřikládejte zatím detektor ke stěně (k povrchu) a sledujte pokyny zobrazované na jeho
displeji:
• „PRESS CAL“: Podržte přístroj ve vzduchu (ve větší vzdálenosti od stěny s elektrickým
vedením). Stiskněte tlačítko kalibrace „CAL“ [7] a přiložte detektor ke stěně.
• „MOVE“: Pohybujte pomalu přístrojem po povrchu stěny (omítky).
Posunujte přístrojem po stěně pomalu na jednu stranu (například doprava). Jakmile se na
displeji přístroje zobrazí maximum (čárka sloupcového diagramu na displeji se vyrovná se
značkou trojúhelníku), přístroj zaregistroval (levou) hranu (levý okraj) zaměřovaného objektu.
Tuto polohu si označte na stěně například tužkou.
8

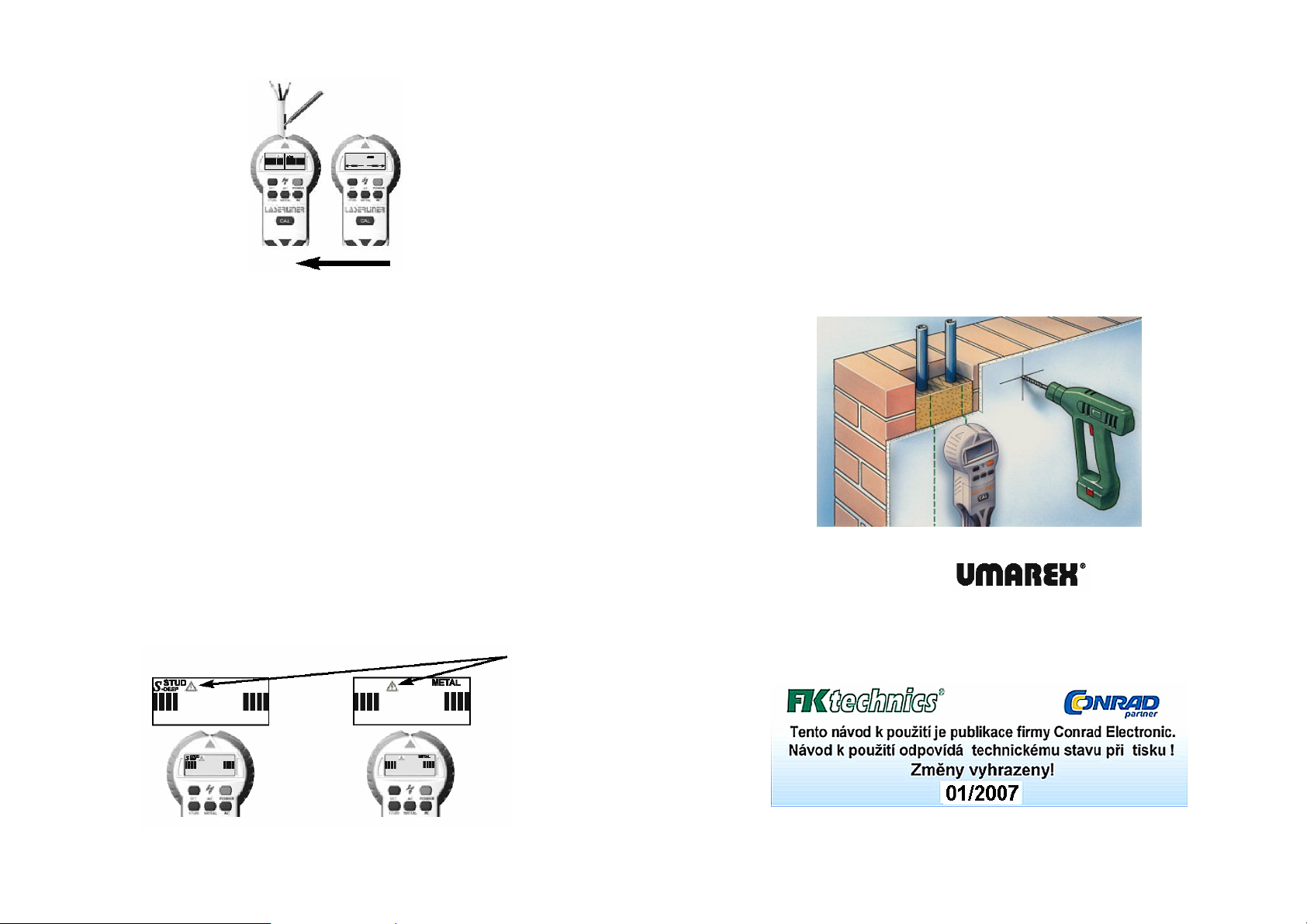

Nyní začněte posunovat přístrojem po stěně pomalu na druhou stranu (například doleva). Jakmile se
na displeji přístroje zobrazí maximum (čárka sloupcového diagramu na displeji se vyrovná se
značkou trojúhelníku), přístroj zaregistroval (pravou) hranu (pravý okraj) zaměř ovaného objektu
(elektrického vedení či kabelu pod napětím). Tuto polohu si označte na stěně například tužkou.
Uprostřed obou značek se nachází střed zaměřeného objektu (elektrického vedení či kabelu pod
napětím).
Důležitá upozornění!
Elektrická vedení ve větší hloubce než 40 mm nemusí za určitých okolností tento přístroj objevit.
V tomto případě (pokud to bude možné) vypněte elektrický proud a pokuste se takovéto vedení
objevit se zapnutou funkcí „METAL“ (vyhledávání kovových předmětů).
Kovové objekty ve zdivu (například uložení kabelů v blízkosti kovových sloupků) přenášejí elektrická
pole a způsobují rušení zaměření hledaných elektrických vedení. V takovýchto případech se pokuste
vyhledat elektrické vedení rovněž se zapnutou funkcí „METAL“ (vyhledávání kovových předmětů).
Pokud přepokládáte, že se pod omítkou nachází elektrické vedení (například kabely uložené
v kovových krytech nebo v trubkách), a Vy jste toto vedení neobjevili pomocí funkce „AC“, použijte
k vyhledání takovýchto vedení funkci „METAL“ (vyhledávání kovových předmětů).
Následkem statických nábojů, které se vyskytují za určitých okolností vedle (v blízkosti) elektrických
vedení, může přístroj označit takováto místa s elektrickými poli, jakoby se pod nimi nacházela
elektrická vedení. V těchto případech přiložte svoji volnou ruku na stěnu (tím provedete odvedení
těchto statických nábojů).
Posunujte přístroj po stěně velmi pomalu, neboť zvýšeným třením mohou vzniknout rušivé
elektrostatické náboje.
Důležitým faktorem pro vyhledání elektrických vedení (pod napětím) je výchozí poloha detektoru.
Maximální citlivost detekce střídavého napětí docílíte, přiložíte-li detektor na stěnu zpočátku do větší
vzdálenosti od elektrického vedení.
Signalizace střídavého napětí – funkce „STUD“ i „METAL“
V případě detekce střídavého napětí při vyhledávání nekovových (STUD) i kovových (METAL)
objektů budete na tuto skutečnost upozorněni zobrazením symbolu „blesku“ na displeji přístroje
jakož i rozsvícením symbolu „blesku“ pod displejem přístroje. V těchto případech při provádění
dalších měření, vypněte (pokud to bude možné) elektrický proud.
Několik užitečných rad
Hrubý povrch (stěny, omítky, podlahy):
Před testováním odstraňte z plochy (povrchu) omítky písek a kaménky. Zůstane-li plocha
nadále poněkud hrubá, vložte mezi ní a přístroj tenkou lepenku (papír).
Při používání přístroje nemějte na sobě pokud možno žádné ozdoby (kovové náramky).
V blízkosti zaměřovaného objektu se nesmějí nacházet žádné velké kovové nástroje a jiné
kovové předměty.
Během vyhledávání objektu netlačte příliš na přístroj.
Počkejte 5 až 10 minut, dokud se teplota přístroje nevyrovná s teplotou okolí (například po
vynešení přístroje z klimatizované místnosti do venkovního prostoru za teplého počasí).
Adresy a telefonní čísla servisů v SRN:
Umarex GmbH & Co KG
– Laserliner –
Möhnestraße 149,
D-59755 Arnsberg, SRN
Tel.: +49 2932 638-486
Fax: +49 2932 638-489
laserliner@umarex.com
GmbH & Co KG
Donnerfeld 2
D-59757 Arnsberg, SRN
Tel.: +49 2932 638-300, fax: -333
www.laserliner.com
9
10
Loading...
