Lesen Sie die Bedienungsanleitung vollständig und das beiliegende Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen gut aufbewahren.

Funktion / Verwendung

Das vorliegende Materialfeuchtemessgerät arbeitet nach dem Impedanz-Messverfahren. Durch 2 leitfähige Gummikontakte an der Unterseite des Gerätes, wird die feuchteabhängige Dielektrizität des Messgutes gemessen und durch interne materialabhängige Kennlinien die Materialfeuchte in % berechnet. Der Verwendungszweck ist die zerstörungsfreie Ermittlung des Materialfeuchtegehaltes in Holz, Zementestrich, Anhydritestrich, Gasbeton, Gipsputz, Beton und Kalksandstein.

Die integrierten Baustoffkennlinien entsprechen den angegebenen Baustoffen ohne Zusätze. Baustoffe variieren durch die Produktion von Hersteller zu Hersteller. Daher sollten einmalig und bei unterschiedlichen Produktzusammensetzungen oder aber unbekannten Baustoffen eine Vergleichsfeuchtemessung mit eichfähigen Methoden (z.B. Darr-Methode) durchgeführt werden. Bei Unterschieden in den Messwerten

sollten die Messwerte relativ angesehen werden oder aber der Index-Modus zum Feuchte- bzw. Trocknungsverhalten benutzt werden.

1 2

6LR61 9V

ON/OFF

Umschaltung auf Holz-,

Baustoff-, Index-Modus; Auswahl Bestätigen

Navigationstasten

Sprachauswahl

grün

gelb

rot

2 sec

DRY

WET

oistureM

ste

OFF

2 sec

Automatische Abschaltung nach 2 Minuten.

6 7

Ausgewählte Materialgrupp

Messwertanzeige in % relative

Materialfeuchte Ausgewähltes Material

Batterieladung

9 10 11

Nass/Trocken LED-Anzeige

12 stellige LED: 0…4 LEDs grün = trocken 5…7 LEDs gelb = feucht 8…12 LEDs rot = nass

DRY

WET

oisture

ste

Maximaler Messwert Messwertskala Bargraph

Menüsprache

Durch gleichzeitiges gedrückthalten der beiden Pfeiltasten gelangen Sie in das Menü. Mit den Pfeiltasten kann nun die gewünschte Sprache eingestellt werden, und mit „MODE“ bestätigt werden. Zum Verlassen des Sprachmenüs, die Taste „MODE“ 2 Sekunden gedrückt halten.

MoistureMaster

2 sec

Material auswählen

Das Gerät verfügt über 3 Modi‘s zur Feuchtigkeitsmessung, in Abhängigkeit zum Material. Durch Drücken der Taste „MODE“ erscheint die Auswahl zu den Holzsorten, Baustoffsorten und dem Materialunabhängigen Index-Modus. Mit den Pfeiltasten die entsprechende Materialgruppe auswählen und durch Drücken der Taste „MODE“ bestätigen.

Je nach Auswahl erscheinen nun eine Vielzahl an Holz- oder Baustoffsorten, die ebenfalls mit den Pfeiltasten ausgewählt und durch Drücken der „MODE“ Taste bestätigt werden können. Eine Liste mit allen enthaltenen Materialien entnehmen Sie der Tabelle auf der nächsten Seite.

Nach der Materialauswahl erscheint oben im Display der ausgewählte Modus, unten das entsprechende Material. Der aktuelle Messwert in % Materialfeuchte kann in der Mitte des Displays abgelesen werden.

Index-Modus

Der Index-Modus dient zum schnellen aufspüren von Feuchtigkeit durch Vergleichsmessungen, ohne die direkte Ausgabe der Materialfeuchte in %. Der ausgegebene Wert (0 bis 1000) ist ein indizierter Wert, der mit zunehmender Materialfeuchte steigt. Die Messungen, die im Index-Modus vorgenommen werden, sind materialunabhängig bzw. für Materialien, für die keine Kennlinien hinterlegt sind. Bei stark abweichenden Werten innerhalb der Vergleichsmessungen, ist ein Feuchtigkeitsverlauf im Material schnell zu lokalisieren.

Material: Holz, Baustoffe, Index

Material: Index

Materialtabelle

Zementestrich Anhydritestrich

Afrormosia Afzelia Alaskazeder, Gelbzeder Aspe Basralocus Bergahorn Birke Blauglockenbaum Douglasie Eiche Esche Fichte Fichte Sitka Gelbbirke Hellrotes Meranti Hemlock, westl. Iroko Khaya Mahagoni Kiefer Kirschbaum, amerik.

Baustoffsorten

Gipsputz Gasbeton

Holzsorten

Kirschbaum, europ. Lärche Limba Linde Mahagoni, amerik. Makoré Merbau Mesquite Mutenye Nussbaum, amerik. Nussbaum, europ. Pekannussbaum Pflaumenbaum Redwood Robinie Rosskastanie Rotbuche Rote Zeder Roteiche Roter Ahorn

Beton Kalksandstein

Rotulme Schwarzer Ahorn Schwarzerle Schwarzweide, amerik. Silberkronen Eukalyptus Sumpfkiefer Teak Ulme Weißbuche Weisse Eiche, amerik. Weisser Meranti Weißesche Weißtanne Weymouth-Kiefer, westl. Zeder Zirbelkiefer

Nass/Trocken LED-Anzeige

Neben der numerischen Messwertanzeige in % relative Materialfeuchte, bietet die LED-Anzeige eine zusätzliche materialabhängige Auswertung der Feuchte. Mit zunehmendem Feuchtegehalt verändert sich die LED-Anzeige von links nach rechts. Die 12-stellige LED-Anzeige unterteilt sich in 4 grüne (trocken), 3 gelbe (feucht) und 5 rote (nass) Segmente. Bei nassem Material ertönt zusätzlich ein akustisches Signal.

grün = trocken gelb = feucht rot = nass

Die Einstufung „trocken“ bedeutet, dass die Materialien in einem beheizten Raum die Ausgleichsfeuchte erreicht haben und somit in der Regel geeignet für die weitere Verarbeitung sind.

MoistureMaster

Anwendungshinweise

– leitende Gummikontakte vollständig auf das Messgut au× egen und mit gleichmäßigem und leichtem

Druck aufsetzen um einen guten Kontakt zu erreichen – Ober× äche des Messguts sollte frei von Staub und Schmutz sein – Mindestabstand von 5 cm zu Metallgegenständen einhalten – Metallrohre, elektrische Leitungen und Bewehrungsstahl können Messergebnisse verfälschen – Messungen an mehreren Messpunkten durchführen

Materialfeuchte ermitteln

Aufgrund der unterschiedlichen Beschaffenheit und Zusammensetzung der Materialien, sind speziÖ sche Anwendungshinweise bei der Feuchtebestimmung zu beachten:

Estrich: Das Gerät misst auch durch Fliesen, Linolium, Vinyl und Holz, jedoch werden die Messwerte beein× usst. Der resultierende Wert ist somit als relativer Wert zu betrachten um Feuchtigkeit und Feuch- tigkeitsverläufe zu lokalisieren.

Gipsputz: Das Gerät misst auch durch Tapete und Farbe nicht aber durch Metall (Folien). Die Messwerte können beein× usst werden, jedoch kann Feuchtigkeit sehr gut durch Feuchtigkeitsunterschiede in Wän- den aufgespürt werden. Somit können Rückschlüsse auf Schäden z.B. an Isolierungen, Dampfsperren oder Mauerwerk getroffen werden.

Holz: Die Messung soll mit der langen Geräteseite parallel zur Maserung des Holzes durchgeführt werden. Die Messtiefe bei Holz beträgt max. 30 mm, variiert jedoch durch die unterschiedlichen Dichten der Holzarten. Bei Messungen an dünnen Holzplatten sollten diese nach Möglichkeit gestapelt werden, da sonst ein zu kleiner Wert angezeigt wird. Bei Messungen an festinstallierten bzw. verbauten Hölzern sind aufbaubedingt und durch chemische Behandlung (z.B. Farbe) unterschiedliche Materialien an der Messung beteiligt. Somit sollten die Messwerte nur relativ gesehen werden. Jedoch können so sehr gut Unterschiede in der Feuchteverteilung, mögliche feuchte Stellen (z.B. Schäden in der Dämmung) lokalisiert werden.

Die höchste Genauigkeit wird zwischen 6% … 30% Materialfeuchte erreicht. Bei sehr trockenem Holz (< 6%) ist eine unregelmäßige Feuchteveteilung festzustellen, bei sehr nassem Holz (> 30%) beginnt eine Überschwemmung der Holzfasern.

Richtwerte für die Verwendung von Holz in % relative Materialfeuchte:

– Verwendung im Außenbereich: 12% … 19% – Verwendung in nicht beheizten Räumen: 12% … 16% – In beheizten Räumen (12 °C … 21 °C): 9% … 13% – In beheizten Räumen (> 21 °C): 6% … 10%

Beispiel: 100% Materialfeuchte bei 1 kg nassem Holz = 500g Wasser.

Bargrahpanzeige

Die Messwertanzeige ist durch Drücken der Pfeiltasten auf die Bargraphanzeige umschaltbar. Der Balken verändert sich von links nach rechts mit zunehmender Feuchtigkeit. Zusätzlich wird der Maximalwert ermittelt. Mit den Pfeiltasten kann jederzeit wieder in die Messwertanzeige umgeschaltet werden.

MAX-Wert

Der MAX-Wert ist der höchste Messwert innerhalb einer Messung. Durch gleichzeitiges Drücken der Pfeiltasten wird der MAXWert wieder auf null gesetzt. Hierbei ist zu beachten, das die Gummielektroden auf der Rückseite, während des Tastendrucks, keinen Kontakt zum Messgut oder den Händen haben.

Einstellung der Nass/Trocken-Schwellenwerte im Index-Modus

Der Nass/Trocken LED-Indikator ist auf die entsprechneden Materialkennlinien programmiert, sodass die LED‘s zusätzlich Auskunft geben, ob das Material als trocken, feucht oder nass einzustufen ist. Die Werte im materialunabhängigen Index-Modus werden hingegen auf einer neutralen Skala ausgeben, deren Wert mit zunehmender Feuchtigkeit steigt. Durch die DeÖ nition der Endwerte für „trocken“ und „nass“, ist der LED-Indikator speziell für den Index-Modus programmierbar. Der Differenzwert, zwischen dem gesetzen Wert für „trocken“ und „nass“, wird auf die 12 LED‘s umgerechnet.

Durch gleichzeitges Gedrückhalten der beiden Pfeiltasten gelangen Sie in das Menü. Mit Drücken der Taste „MODE“ kann nun der Wert für „trocken“ (Dry Limit) eingestellt werden. Durch erneutes Drücken der Taste „MODE“ ist der Wert für „nass“ (Wet Limit) einzustellen. Halten Sie die Taste „MODE“ 2 Sekunden gedrückt, um das Menü wieder zu verlassen.

2 sec

–

5.2.

MoistureMaster

Dieses Feuchtigkeitsmessgerät ist ein empÖ ndliches Messgerät. Dadurch ist es möglich, dass geringe Abweichungen in den Messergebnissen auftreten können, sobald das Gerät mit der Hand berührt bzw. kein Kontakt mit dem Messgerät besteht. Als Basis der Kalibrierung des Messgerätes

liegt jedoch der Kontakt mit der Hand zu Grunde, weshalb empfohlen wird, das Gerät während der Messung festzuhalten.

Die Funktion und die Betriebssicherheit ist nur dann gewährl eistet, wenn das Messgerät im Rahmen der angebenen klimatischen Bedingungen betrieben wird und nur für die Zwecke eingesetzt wird, für die es konstruiert wurde. Die Beurteilung der Messergebnisse und die daraus resultierenden

Maßnahmen liegen in der Verantwortung des Anwenders, je nach der jeweiligen Arbeitsaufgabe.

Technische Daten

Messprinzip Materialkennlinien

Messbereich / Genauigkeit

Zulässige Arbeitstemperatur Zulässige Lagertemperatur Zulässige max Rel. Luftfeuchte Spannungsversorgung Batterielebensdauer Automatische Abschaltung

Impedanz Messprinzip über integrierte Gummielektroden 6 Baumaterialkennlinien

56 Holzkennlinien Zementestrich: 0%...4,5% / ± 0,5%

Anhydritestrich: 0%...3,1% / ± 0,5% Gipsputz: 0%...9% / ± 0,5% Gasbeton: 0%...48% / ± 1% Beton: 0%...5% / ± 0,5% Kalksandstein: 0%...10% / ± 0,5% Holz: 0%...60% / ± 2% (6%...30%)

0…40 °C

-10 °C…60 °C 85% 1 x 6LR61 9V 14 Std. Dauermessung nach 2min.

Technische Änderungen vorbehalten. 04.10

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU. Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und

Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter: www.laserliner.com/info

Read the operating instructions and the enclosed brochure „Guarantee and additional notices“ completely. Follow the instructions they contain. Safely keep these documents for future reference.

Function/application:

This material moisture measuring device operates on the impedance measuring principle. Moisture-dependent permittivity of the material is measured between 2 conductive rubber contacts on the underside of the device and this measured value is recalculated internally into % of material moisture based on the material-dependent characteristic. The intended purpose of the device is the non-destructive assessment of moisture content in wood, cement screed, anhydrite screed, aerated concrete, gypsum plaster, cement and lime malm brick.

The integrated building materials characteristics correspond to the stated construction materials without admixtures. Construction materials will vary from manufacturer to manufacturer, due to the way in which they are produced. This is why, in the event of different product compositions or unfamiliar construction materials, a one-off comparative moisture measurement should be taken using

methods that can be calibrated (e.g. kiln-drying method). If different measured values occur, they should either be viewed relatively or the index mode for moisture/drying behaviour should be used.

1 2

6LR61 9V

ON/OFF

Switch between wood,

construction material and index modes; conÖ rm selection

Navigation buttons

Select language

green

yellow

red

2 sec

DRY

WET

oistureMa

ster

OFF

2 sec

Automatic switch-off after 2 minutes.

5 6 7

Selected material group

Measured value as % of

relative material moisture Selected material

Battery charge

Maximum measured value

Measurement scale

Bar graph

Wet/dry LED display 12-position LED: 0…4 LEDs green = dry

5…7 LEDs yellow = moist 8…12 LEDs red = wet

DRY

WET

ENU

oistureMa

ste

Menu language

Hold the two arrow buttons down simultaneously to access the menu. Now you can use the arrow buttons to set the required language; conÖ rm your selection with “MODE”. To exit the language menu, hold down the “MODE” button for two seconds.

MoistureMaster

2 sec

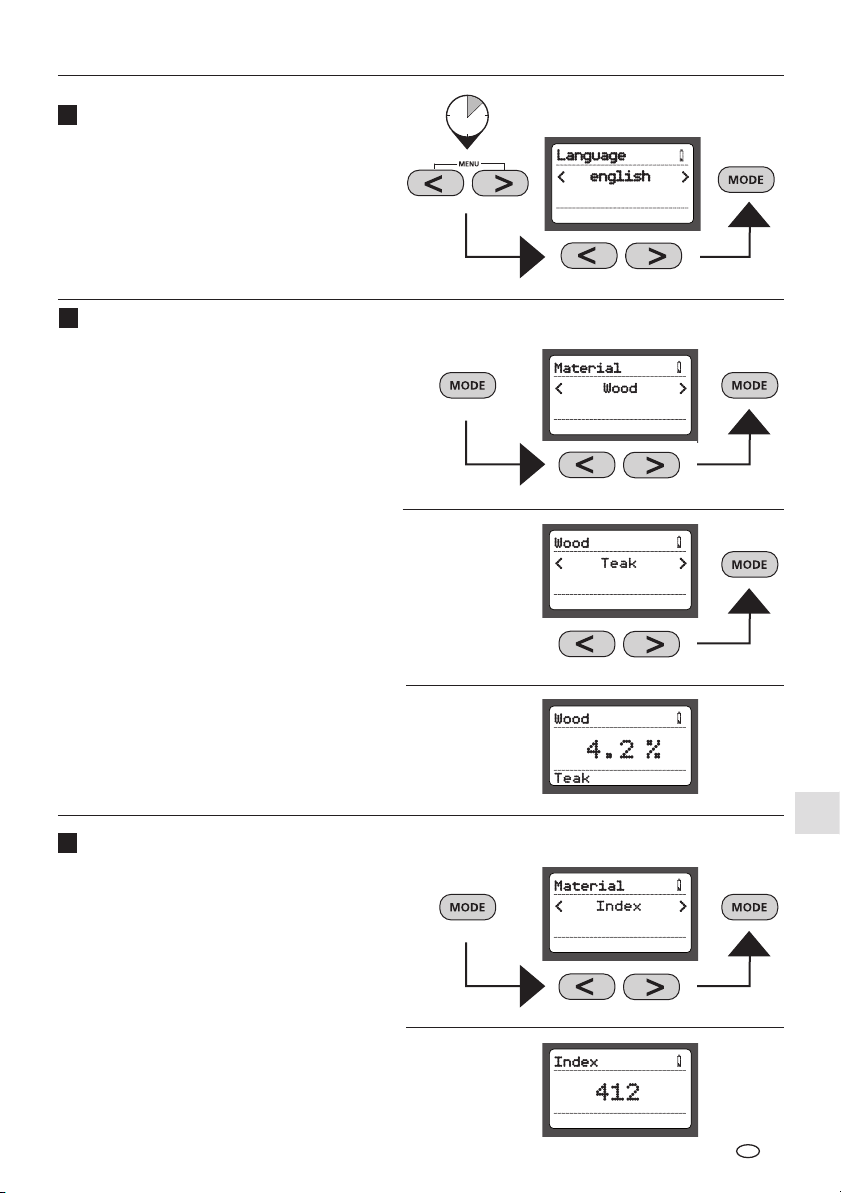

Selecting the material

The device features three modes for measuring moisture, depending on the material in question. Press the “MODE” button to view the available types of wood, kinds of construction material and the index mode (which is independent of the material type). Use the arrow buttons to select the relevant material group and conÖ rm your selection by pressing the “MODE” button.

Depending on your selection you will now be presented with a variety of woods or construction materials, which can also be selected using the arrow buttons and conÖ rmed via the “MODE” button. Complete lists of all these materials can be found in the tables on the next page.

Once the material has been selected, the chosen mode will appear at the top of the display and the corresponding material at the bottom. The current measured value as a % of the material moisture can be read from the centre of the display.

Index mode

Index mode is used to rapidly locate moisture with comparative measurements, without a direct output of material moisture in %. The output value (0 through 1000) is an indexed value that increases as material moisture becomes greater. Measurements made in index mode are independent of material type and particularly useful with materials for which no characteristics are stored. When comparative measurements reveal strongly deviating values, the course of moisture in the material can be localized quickly.

Material: Wood, construction materials, index

Material: Index

Tables of materials

Cement screed Anhydrite screed

Afrormosia Afzelia Alaska cedar, yellow cedar Ash Aspen Basralocus Birch Black alder Black maple Black walnut Blue catalpa tree Buckeye Cedar Cherry mahogany Cherry, American Cherry, European Common beech Dark-leaved willow Douglas fir Eastern white pine

Types of construction material

Plaster Aerated concrete

Types of wood

Elm Hemlock Iroko Khaya mahogany Larch Light red meranti Limba Longleaf pine Mahogany Merbau Mesquite Mutenye Oak Pecan Pine Plum wood Red cedar Red elm Red maple Red oak

Concrete Lime malm brick

Redwood Robinia Silver fir Silvertop or black ash Sitka spruce Small-leaved lime Spruce Swiss pine Sycamore Teak Walnut White ash White beech White meranti White oak Yellow birch

Wet/dry LED indicator

In addition to numeric measurement display in % of relative material moisture, the LED display also provides a material-dependent evaluation of moisture. The LED display bar becomes larger, from left to right, with increasing moisture content. The 12-position LED display is subdivided into 4 green (dry), 3 yellow (moist) and 5 red (wet) segments. Wet material causes an additional acoustic signal.

Red = wetYellow = moist Green = dry

The classification „dry“ means that materials in a heated room have reached a balanced moisture level and are thus suitable for further processing.

MoistureMaster

Application notices

– place the conducting contacts completely on the material to be measured, pressing them down evenly

and lightly to achieve good contact – measured surface should be free of dust and dirt – keep at least a 5 cm distance from metal objects – metal pipes, electric lines and reinforcing steel can falsify measurement results – make measurements at several locations on the surface

Determining material moisture

Due to the differing constitution and composition of materials, specific application notices are to be followed for their moisture assessment:

Screed: This device also measures through tiles, linoleum, vinyl and wood but these coverings will influence the measurements. The resulting value is therefore to be viewed as a relative value to localise moisture and moisture paths.

Plaster: This device also measures through wallpaper and paint but not through metal (foils). Though measurements may be influenced by such coverings, the moisture in walls can be readily picked up by differences in moisture. This enables conclusions to be drawn with respect to damage to insulation, vapour barriers or masonry, for example.

Wood: The measurement should be made with the length of the device in parallel with the grain of the wood. The measured depth in wood is 30 mm maximum but does vary somewhat with differing wood densities. Measurements made on thin wood boards should, if possible, be made on a stack of these boards as otherwise the measurement will be too low. Measurements made on installed wooden structures are influenced by the structural conditions and their chemical treatments (e.g. paints) with various materials. Thus such measurements should only be viewed relatively. Nevertheless, the differences in moisture distribution are very good for localising moist places as an indication of damage, e.g. in insulation.

Greatest accuracy is reached between 6 % and 30 % material moisture. In very dry wood (< 6 %) irregular moisture distribution can be detected, in very wet wood (> 30 %) saturation of the wood Ö bres begins. Material relative moisture reference values, in %, for use with wood: – Outdoor usage: 12 % … 19 % – Use in unheated rooms: 12 % … 16 % – In heated rooms (12 °C … 21 °C): 9 % … 13 % – In heated rooms (> 21 °C): 6 % … 10 %

Example: 100% material moisture for 1 kg of wet wood = 500 g water.

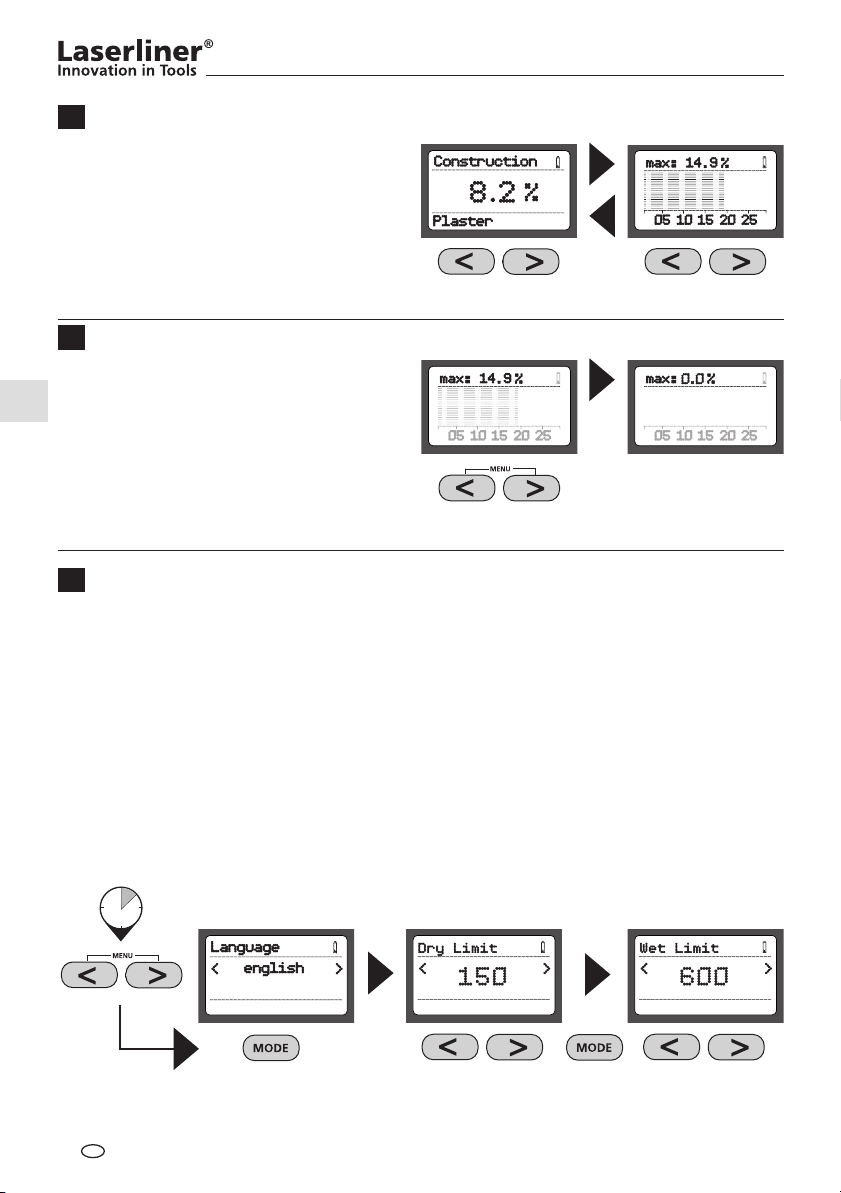

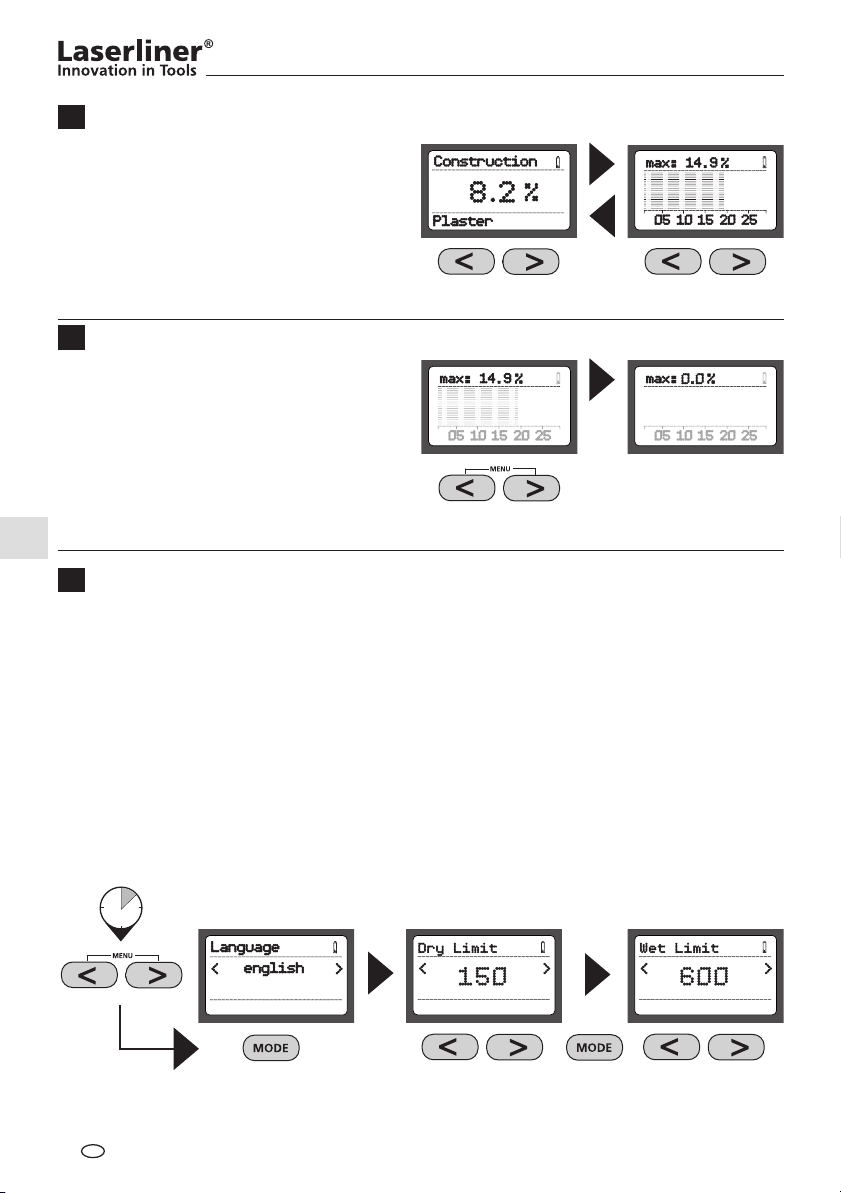

Bar graph display

The display can be toggled between measured values and a bar graph by pressing the arrow buttons. The bar moves from left to right as the moisture level increases. The maximum value is also calculated. The arrow buttons can be used to switch back to the measured value display at any time.

MAX value

The MAX value is the maximum measured value within a single measurement. Press both arrow buttons at the same time to reset the MAX value to zero. Do make sure that the rubber electrodes on the rear of the device do not come into contact with the material being measured or with your hands when you press these buttons.

Setting the wet/dry threshold values in index mode

The wet/dry LED indicator is programmed in line with the relevant material characteristics so the LEDs also provide information about whether the material should be classiÖ ed as dry, moist or wet. However the values in index mode, which is independent of the material type, are output on a neutral scale whose value increases as the moisture level rises. The LED indicator can be speciÖ cally programmed for index mode by deÖ ning the end values for “dry” and “wet”. The difference between the value set for “dry” and that set for “wet” is converted and displayed by the 12 LEDs.

Hold the two arrow buttons down simultaneously to access the menu. Press the “MODE” button to set the value for “dry” (Dry Limit). Press “MODE” again to set the value for “wet” (Wet Limit). Hold the “MODE” button down for two seconds to exit the menu again.

2 sec

–

5.2.

MoistureMaster

This moisture measuring device is a sensitive tool. This means that the measurement results may be subject to slight deviations when someone touches the device with their hand or when contact is broken between the device and the material being measured. However, contact with the user’s

hand forms the basis for calibrating the measuring device, so we recommend holding onto the device whilst taking your measurements.

Maßnahmen liegen in der Verantwortung des Anwenders, je nach der jeweiligen Arbeitsaufgabe.

Technical data

Measurement principle Material characteristics

Measurement range/Accuracy

Permissible operating temperature Permissible storage temperature Permissible max. relative humidity Power supply Battery service life Automatic switch-off

Impedance measuring principle via integrated rubber electrodes 6 building materials characteristics

56 wood characteristics Cement screed: 0% ... 4.5% / ± 0.5%

Anhydrite screed: 0% ... 3.1% / ± 0.5% Plaster: 0% ... 9% / ± 0.5% Aerated concrete: 0% ... 48% / ± 1% Concrete: 0% ... 5% / ± 0.5% Lime malm brick: 0% ... 10% / ± 0.5% Wood: 0% … 60% / ± 2% (6% … 30%)

0 … 40°C

-10°C … 60°C 85% 1 x 6LR61 9 V 14 h continuous measurement After 2 min.

Technical revisions reserved. 04.10

EU directives and disposal

This device complies with all necessary standards for the free movement of goods within the EU.

This product is an electric device and must be collected separately for disposal according to the European Directive on waste electrical and electronic equipment.

Further safety and supplementary notices at: www.laserliner.com/info
