Art. Nr 82 96 15
Laserowy miernik odległości MeterMaster Pro
INSTRUKCJA OBSŁUGI
Wyświetlacz Klawiatura
a
Powierzchnia wyjściowa pomiaru
1
Pomiar
(z przodu / z tyłu)
2
b
c
Wskaźnik pamięci (MEMORY)
Wskaźnik długości / powierzchni /
3
objętości
d
Wartości zmierzone / wyniki
4
pomiarów
Wybór bezpośredni dla długości, powierzchni, objętości
Sumowanie długości, powierzchni, objętości
Odejmowanie długości, powierzchni, objętości
e
Wartości pośrednie
5
ącznik / wyłącznik pamięci
Liczba wartości zmierzonych – przywoływanie pamięci
g
Wyświetlanie czasu dla funkcji
h
samowyzwalacza
6
Clear / Reset (Kasowanie / zerowanie)
7
Wyniki +/-
8
Funkcja samowyzwalacza
i
Wskaźnik baterii
9
RECALL: Przywoływanie ostatnich
Jednostka m / ft (stopy)
wartości zmierzonych
Obudowa X Wylot promienia laserowego
XI Wylot sygnału ultradźwiękowego XII Wstawianie / wymiana baterii, kiedy na wyświetlaczu pojawia się wskaźnik zużycia baterii, patrz
„h”.
Zasady bezpieczeństwa Nie patrzeć bezpośrednio na promień laserowy! Laser musi być przechowywany w miejscach niedostępnych dla dzieci! Urządzenia nie kierować na ludzi!
Praktyczne wskazówki
2 Laser punktowy pokazuje powierzchnię mierzoną od której odbija się sygnał ultradźwiękowy (patrz
rys. A, C). W powierzchnię tę nie mogą wcinać się żadne przedmioty (rys. D). 3 Urządzenie dysponuje funkcją oszczędzania energii (automatyczne wyłączenie – patrz punkt 1). 4 Sygnał ultradźwiękowy nie przenika przez szkło (szyby okienne). 5 Urządzenie kompensuje podczas pomiaru różne temperatury w obrębie pomieszczenia. Dlatego
prosimy uwzględnić krótki okres adaptacyjny w przypadku zmiany miejsca o dużych różnicach
temperatury. 6 Dywany, wykładzina i zasłony nie odbijają optymalnie sygnałów ultradźwiękowych. Prosimy
posłużyć się w takich wypadkach takimi środkami pomocniczymi o gładkiej fakturze, jak półki
regałów, lustra itp. 7 Odbite dźwięki mogą zafałszować wyniki pomiarów. Dlatego należy przeprowadzać dla pewności
kilka pomiarów porównawczych z różnych pozycji, szczególnie w przypadku mierzenia poprzez
otwory drzwiowe czy otwory w ścianach (patrz rys. E). 8 Wahania ciśnienia atmosferycznego i oddziaływania wilgotności powietrza mogą prowadzić do
rozbieżności w wynikach pomiarów. Szumy wiatru oraz inne źródła akustyczne mogą zafałszować
wynik. 9 WAŻNE: Przy pomiarach z dużych odległości (tzn. od 12 m do 15 m) względna wilgotność
powietrza powinna wynosić >50%, a wielkość obiektu mierzonego co najmniej 3 m x 3 m (patrz rys.
F). 10 Czyszczenie za pomocą miękkiej ściereczki. Do wnętrza obudowy nie może przedostać się woda.
Dane techniczne
Zakres pomiarów
Dokładność Długość fali laserowej Laser
Temperatura robocza Zasilanie Wymiary Nr art. Zastrzega się możliwość wprowadzenia zmian technicznych
min. 0,6 m / 2 stopy maks. 15 m / 50 stóp < 0,5% 635 nm – 650 nm klasa 2 M, 5 mW (każdy punkt laserowy 1 mW) 0°C do 40°C / 32°F do 104°F bateria blokowa 9V 13 x 6 x 4 cm
060.020A 06/2005
ączanie i pomiar
Aby włączyć urządzenie nacisnąć jednokrotnie przycisk „READ”. Wyświetlony zostanie przy tym ostatni pomiar. Aby rozpocząć wzgl. kontynuować pomiary, nacisnąć ponownie przycisk „READ”.
Komunikat o błędzie (Error)
Error = ąd w pomiarach. Ponownie wykonać pomiar

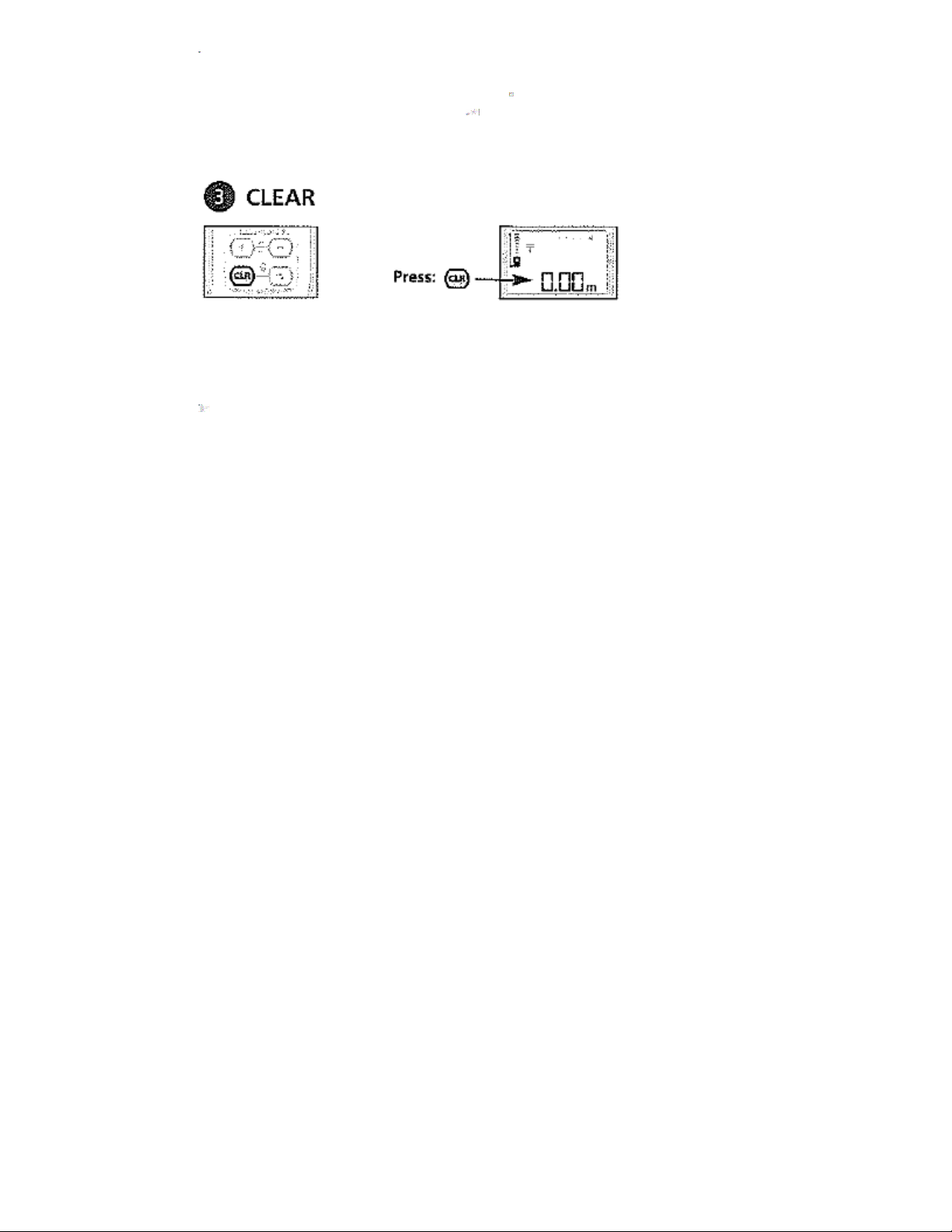

Kasowanie
Po naciśnięciu przycisku „CLR” ostatnia wartość zmierzona ulega kasacji.
Przywoływanie danych z pamięci
Zapisywane jest w pamięci zawsze 5 ostatnich zmierzonych wartości. Wartości te mogą być przywoływane indywidualnie za pomocą przycisku „RECALL”. Zaczynając od szóstego pomiaru wstecz, na wyświetlaczu ukazuje się „…”. W pamięci „RECALL” zapisywane i przechowywane są wyłącznie długości (m / ft).

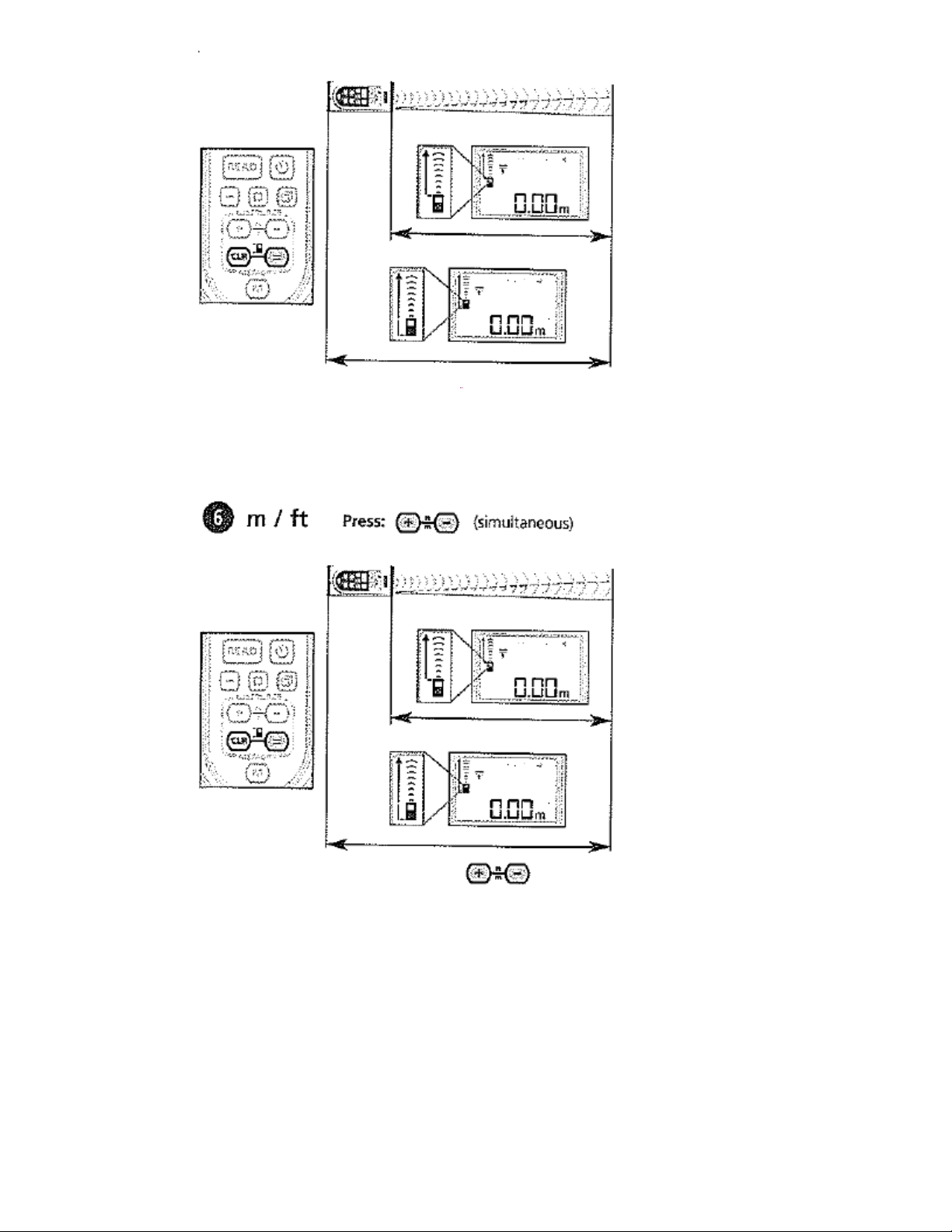

Przełączanie płaszczyzny wyjściowej pomiarów (OFFSET CASE)
Nacisnąć (równocześnie) przycisk
Przełączanie płaszczyzny wyjściowej pomiaru (przód i tył obudowy) Nacisnąć równocześnie przyciski „CLR” oraz „=”.
Nacisnąć (równocześnie) przycisk
Przełączanie jednostki pomiaru (m / ft) Nacisnąć równocześnie przyciski „+” oraz „-„.
Pomiar odległości
Nacisnąć przyciski
Pomiar odległości (długości)

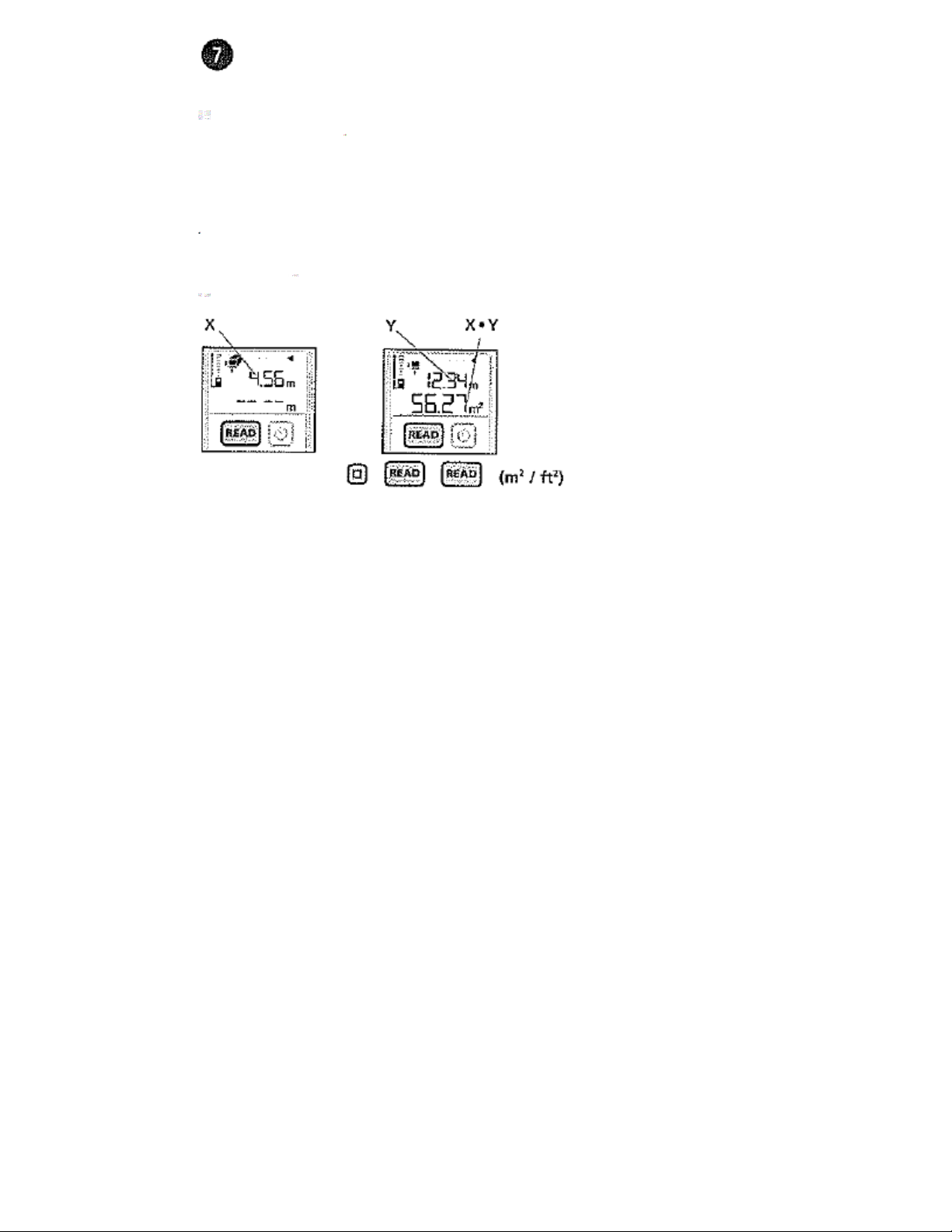

Pomiar powierzchni
Nacisnąć przyciski
Pomiar powierzchni
Pomiar objętości
Nacisnąć przyciski
Pomiar objętości
Wyliczanie odległości
Nacisnąć przyciski
Wyliczanie odległości (dodawanie i odejmowanie)
Obliczanie powierzchni
Nacisnąć przyciski
Obliczanie powierzchni (dodawanie i odejmowanie)
Obliczanie objętości
Nacisnąć przyciski
Obliczanie objętości (dodawanie i odejmowanie)
Funkcja pamięci (MEMORY)
Samowyzwalacz:
Zanim przystąpią Państwo do dodawania, odejmowania wzgl. przywoływania wyników czy usuwania zawartości pamięci należy nacisnąć przycisk „M”. Zamieszczony poniżej przykład przedstawia wyliczanie odległości i usuwanie zawartości pamięci. Nacisnąć przyciski
W celu skasowania zawartości pamięci nacisnąć: (MEMORY CLEAR)
Funkcja samowyzwalacza
Nacisnąć:
Wybrać czas, po upływie którego nastąpi samoczynne włączenie, naciskając wielokrotnie przycisk „Timer”. Teraz w ciągu kilku sekund, które pozostały do samoczynnego włączenia, można odpowiednio ustawić urządzenie w celu wykonania pomiarów.
Tryb pracy ciągłej
Nacisnąć (równocześnie) przyciski:
W celu uzyskania trybu pomiarów ciągłych nacisnąć równocześnie przyciski „READ” i „Timer”. Należy przy tym dopilnować, by pamięć była opróżniona, patrz punkt 13 wzgl. 16. Pomiar ciągły można zakończyć naciśnięciem przycisku „READ”. W trybie pracy ciągłej mogą być mierzone wyłącznie odległości (m/ft).
Tryb odniesienia
Wskazówka 1:
Wskazówka 2:
Nacisnąć (równocześnie) przyciski: Można tu dopasowywać (wyosiować) obiekty do wartości odniesienia, patrz rys. B.
Tryb ten włącza się tylko wtedy, gdy wartość została wprowadzona uprzednio do pamięci. Naciśnięcie przycisku „READ” kończy pomiar.
Najpierw
należy usunąć zawartość pamięci, a potem nacisnąć przycisk „READ”. Następnie nacisnąć przyciski „M” oraz „+”, aby zapisać w pamięci aktualną wartość, patrz punkt 13. Nacisnąć teraz równocześnie przycisk „READ i „TIMER”. Wybrać przednią płaszczyznę wyjściową pomiaru, patrz punkt 5.
