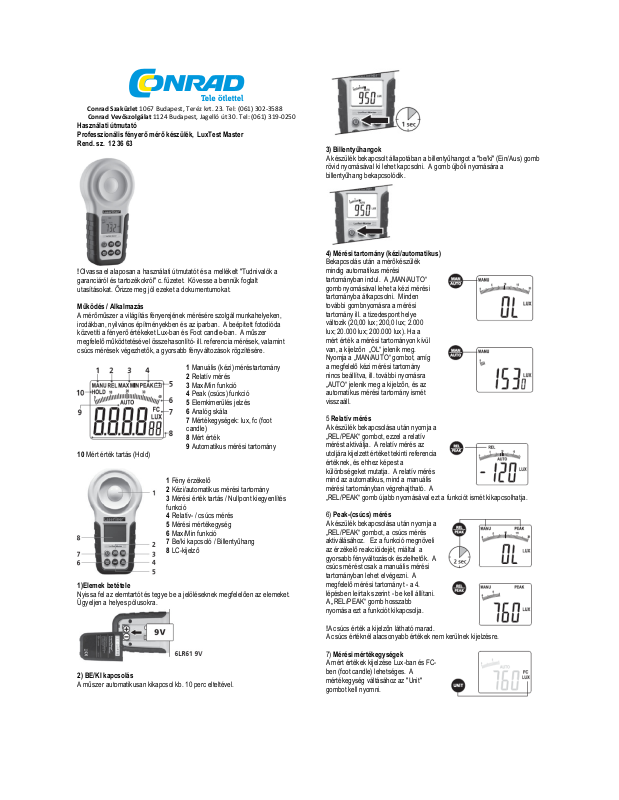

Használati útmutató
Professzionális fényerő mérő készülék, LuxTest Master
Rend. sz. 12 36 63

3) Billentyűhangok

A készülék bekapcsolt állapotában a billentyűhangot a "be/ki" (Ein/Aus) gomb
rövid nyomásával ki lehet kapcsolni. A gomb újbóli nyomására a
billentyűhang bekapcsolódik.

!Olvassa el alaposan a használati útmutatót és a mellékelt "Tudnivalók a
garanciáról és tartozékokról" c. füzetet. Kövesse a bennük foglalt
utasításokat. Őrizze meg jól ezeket a dokumentumokat.

Működés / Alkalmazás

A mérőműszer a világítás fényerejének mérésére szolgál munkahelyeken,
irodákban, nyilvános építményekben és az iparban. A beépített fotodióda
közvetíti a fényerő értékeket Lux-ban és Foot candle-ban. A műszer
megfelelő működtetésével összehasonlító- ill. referencia mérések, valamint
csúcs mérések végezhetők, a gyorsabb fényváltozások rögzítésére.

1 Manuális (kézi) méréstartomány
2 Relatív mérés
3 Max/Min funkció
4 Peak (csúcs) funkció
5 Elemkimerülés jelzés
6 Analóg skála
7 Mértékegységek: lux, fc (foot

candle)

8 Mért érték
9 Automatikus mérési tartomány

10 Mért érték tartás (Hold)

1 Fény érzékelő
2 Kézi/automatikus mérési tartomány
3 Mérési érték tartás / Nullpont kiegyenlítés

funkció

4 Relatív- / csúcs mérés
5 Mérési mértékegység
6 Max/Min funkció
7 Be/ki kapcsoló / Billentyűhang
8 LC-kijelző

1)Elemek betétele

Nyissa fel az elemtartót és tegye be a jelöléseknek megfelelően az elemeket.
Ügyeljen a helyes pólusokra.

2) BE/KI kapcsolás

A műszer automatikusan kikapcsol kb. 10 perc elteltével.

4) Mérési tartomány (kézi/automatikus)

Bekapcsolás után a mérőkészülék
mindig automatikus mérési
tartományban indul. A „MAN/AUTO“
gomb nyomásával lehet a kézi mérési
tartományba átkapcsolni. Minden
további gombnyomásra a mérési
tartomány ill. a tizedespont helye
változik (20,00 lux; 200,0 lux; 2.000
lux; 20.000 lux; 200.000 lux). Ha a
mért érték a mérési tartományon kívül
van, a kijelzőn „OL“ jelenik meg.
Nyomja a „MAN/AUTO“ gombot, amíg
a megfelelő kézi mérési tartomány
nincs beállítva, ill. további nyomásra
„AUTO“ jelenik meg a kijelzőn, és az
automatikus mérési tartomány ismét
visszaáll.

5 Relatív mérés
A készülék bekapcsolása után nyomja a
„REL/PEAK“ gombot, ezzel a relatív
mérést aktiválja. A relatív mérés az
utoljára kijelzett értéket tekinti referencia
értéknek, és ehhez képest a
különbségeket mutatja. A relatív mérés
mind az automatikus, mind a manuális
mérési tartományban végrehajtható. A
„REL/PEAK“ gomb újabb nyomásával ezt a funkciót ismét kikapcsolhatja.

6) Peak-(csúcs) mérés
A készülék bekapcsolása után nyomja a
„REL/PEAK“ gombot, a csúcs mérés
aktiválásához. Ez a funkció megnöveli
az érzékelő reakcióidejét, miáltal a
gyorsabb fényváltozások észlelhetők. A
csúcs mérést csak a manuális mérési
tartományban lehet elvégezni. A
megfelelő mérési tartományt - a 4.
lépésben leírtak szerint - be kell állítani.
A „REL/PEAK“ gomb hosszabb
nyomása ezt a funkciót kikapcsolja.

!A csúcs érték a kijelzőn látható marad.
A csúcs értéknél alacsonyabb értékek nem kerülnek kijelzésre.

7) Mérési mértékegységek
A mért értékek kijelzése Lux-ban és FC­ben (foot candle) lehetséges. A
mértékegység váltásához az "Unit"
gombot kell nyomni.

Gyakorlati példa

Fényerő lux

-

Közlekedési területek, alárendelt helyiségek

20

Épületek folyosói, ahol személyek

50

Szaniter berendezések, géptermek, lépcsők

100

Rendszeresen használt munkahelyek

200

Konferenciatermek, tornacsarnokok

300

Irodák, egészségügyi berendezések

500

Tervező

- és rajztermek

750

Felügyeleti helyiségek, szerelő termek,

1000

Szerelő helyiségek kis alkatrészek

1500

Mérési tartomány

20,00 lux; 200,0 lux; 2.000 lux;

Pontosság

3% V(λ) illesztés

Érzékelő

Szilicium fotodióda

Spektrál tartomány

320 nm

…730 nm

LC-kijelző 3 1/2 jegyű, analóg vonalsorral

Mintavételi sebesség

≥

2 mérés/másodperc

Szabvány

DIN 5032

-

7 B típus

Feszültségellátás

1 db 6F22 9V

-os

Üzemi hőmérséklet

-10°C…50°C

Max. relatív légnedvesség

85% (nem kondenzálódó)

Méretek (Szé

x Ma x Mé)

89 mm x 190 mm x 42,5 mm

Súly 250 g (elemekkel)

8) Nullakiegyenlítés funkció
Az érzékelő görbe nullpontja az
optimális mérési eredmények
érdekében kis fényerőknél állítható
be. Szerelje fel a készülék
bekapcsolása után a védőkupakot,
hogy az érzékelőt teljesen lefedje. A
„HOLD/ZERO“ gomb hosszabb
nyomására indul a beállítás. Várjon,
amíg a készülék akusztikus jellel
nyugtázza a sikeres beállítást. A
kijelzőn 0,00 lux érték jelenik meg. A
beállítás alatt kerülje az erős
napsugárzást.

9) MAX/MIN

A MAX/MIN funkcióval egy mérés alatt az
adott legnagyobb ill. legkisebb mért érték
jelződik ki. Nyomja a "MAX/MIN“ gombot
addig, amíg a kívánt funkció a kijelzőn
meg nem jelenik; illetve további nyomás
esetén a „MAX“ vagy „MIN“ tovább nem
látható, és a funkció kikapcsolódik.

A megvilágítási fényerő irányértékei beltéren

közlekednek

ban

termelő létesítményekben, kantinokban

(ügyelet)

tesztállomások

feldolgozására

Műszaki adatok

EU-irányelvek és ártalmatlanítás

A készülék az EU-n belül a szabad árukereskedelemre érvényes
minden szabványnak megfelel. Ez a termék elektromos készülék,
és ártalmatlanítását az elektromos és elektronikus elhasznált
készülékekre vonatkozó európai irányelvek szerint más
hulladékoktól különválasztva kell elvégezni. További
biztonsági és egyéb tudnivalók az alábbi weboldalon találhatók:
www.laserliner.com/info

20.000 lux; 200.000 lux

2% koszinusz korrekció
