• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck
innerhalb der Spezifikationen ein.

• Die Messgeräte und das Zubehör sind kein Kinderspielzeug.
Vor Kindern unzugänglich aufbewahren.

• Umbauten oder Veränderungen am Gerät sind nicht gestattet,
dabei erlischt die Zulassung und die Sicherheitsspezifikation.

• Setzen Sie das Gerät keiner mechanischen Belastung, enormen
Temperaturen oder starken Vibrationen aus.

• Beim Umgang mit Spannungen größer 24 V/AC rms bzw. 60 V/DC
ist besondere Vorsicht geboten. Beim Berühren der elektrischen
Leiter besteht bei diesen Spannungen bereits eine lebensgefährliche
Stromschlaggefahr.

• Ist das Gerät mit Feuchtigkeit oder anderen leitfähigen Rückständen
benetzt, darf unter Spannung nicht gearbeitet werden. Ab einer
Spannung von 24 V/AC rms bzw. 60 V/DC besteht durch die
Feuchtigkeit eine erhöhte Gefahr lebensgefährlicher Stromschläge.

• Reinigen und trocknen Sie das Gerät vor der Verwendung.

• Achten Sie beim Außeneinsatz darauf, dass das Gerät nur unter
entsprechenden Witterungsbedingungen bzw. bei geeigneten
Schutzmaßnahmen eingesetzt wird.

• In der Überspannungskategorie II (CAT II - 300V) darf die Spannung
von 300V zwischen Prüfgerät und Erde nicht überschritten werden.

• Vergewissern Sie sich vor jeder Messung, dass der zu prüfende
Bereich (z.B. Leitung) und das Prüfgerät in einwandfreiem Zustand
sind. Testen Sie das Gerät an bekannten Spannungsquellen
(z.B. 230 V-Steckdose zur AC-Prüfung).

• Das Gerät darf nicht mehr verwendet werden, wenn eine oder
mehrere Funktionen ausfallen.

• Bitte beachten Sie die Sicherheitshinweise von lokalen bzw.
nationalen Behörden zur sachgemäßen Benutzung des Gerätes.

• Das Gerät ist nicht für den unbeaufsichtigten Dauereinsatz
vorgesehen.

• Das Messgerät ersetzt keine zweipolige Prüfung der Spannungs­freiheit.

DE

Lesen Sie vollständig die Bedienungsanleitung und das
beiliegende Heft „Garantie- und Zusatzhinweise“. Befolgen
Sie die darin enthaltenen Anweisungen. Diese Unterlage ist
aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

!

Funktion / Verwendung

Zuverlässiger und schneller Anschlusstest zur Erkennung von
fehlerhaften Verdrahtungen in Steckdosen. Mit Hilfe der Signal­leuchten sowie der Kodierlegende kann der Zustand der Ver­drahtung abgelesen werden.

Sicherheitshinweise

LiveCheck

03

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektro­magnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.

• Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flug­zeugen, an Tankstellen, oder in der Nähe von Personen mit Herz­schrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen
Beeinflussung oder Störung von und durch elektronische Geräte
ist gegeben.

DE

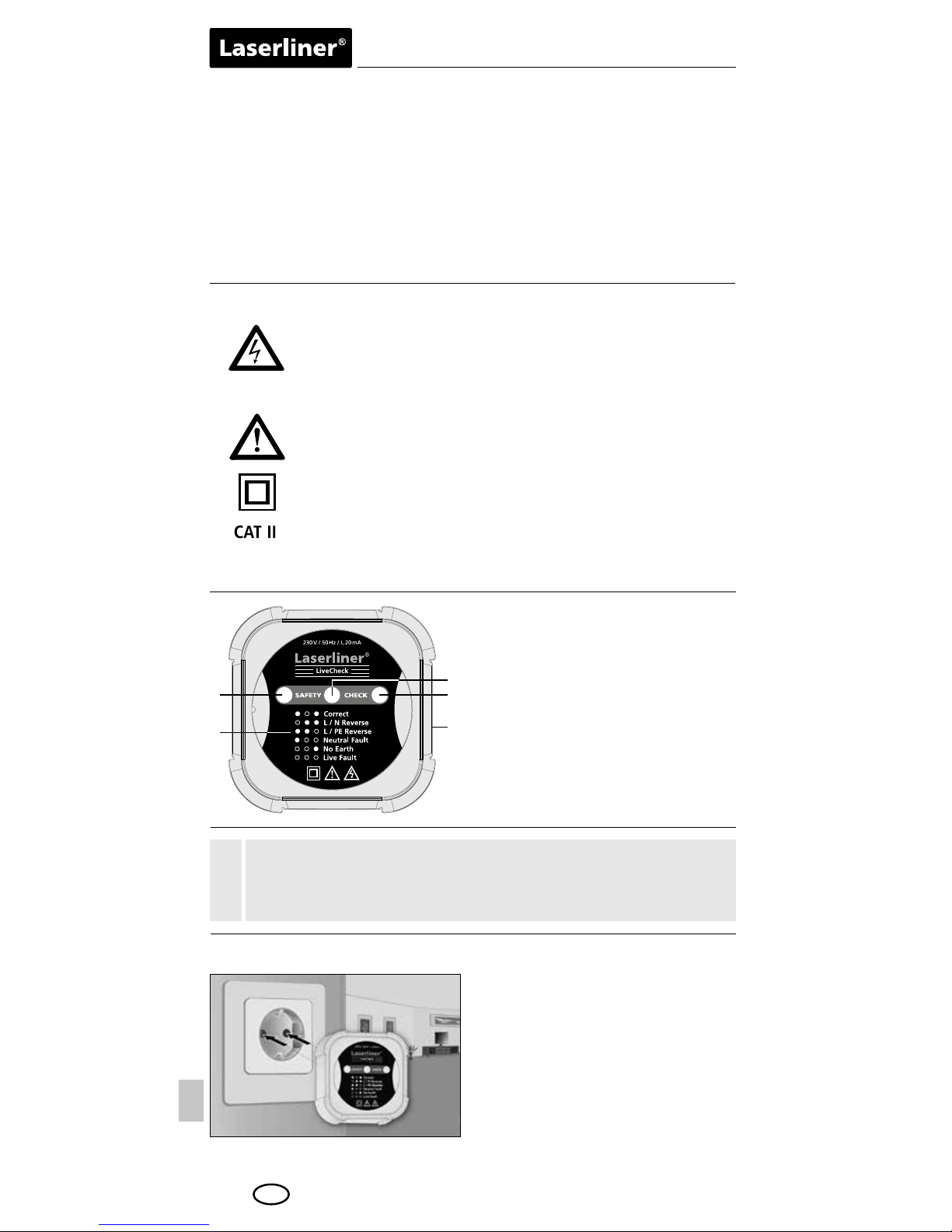

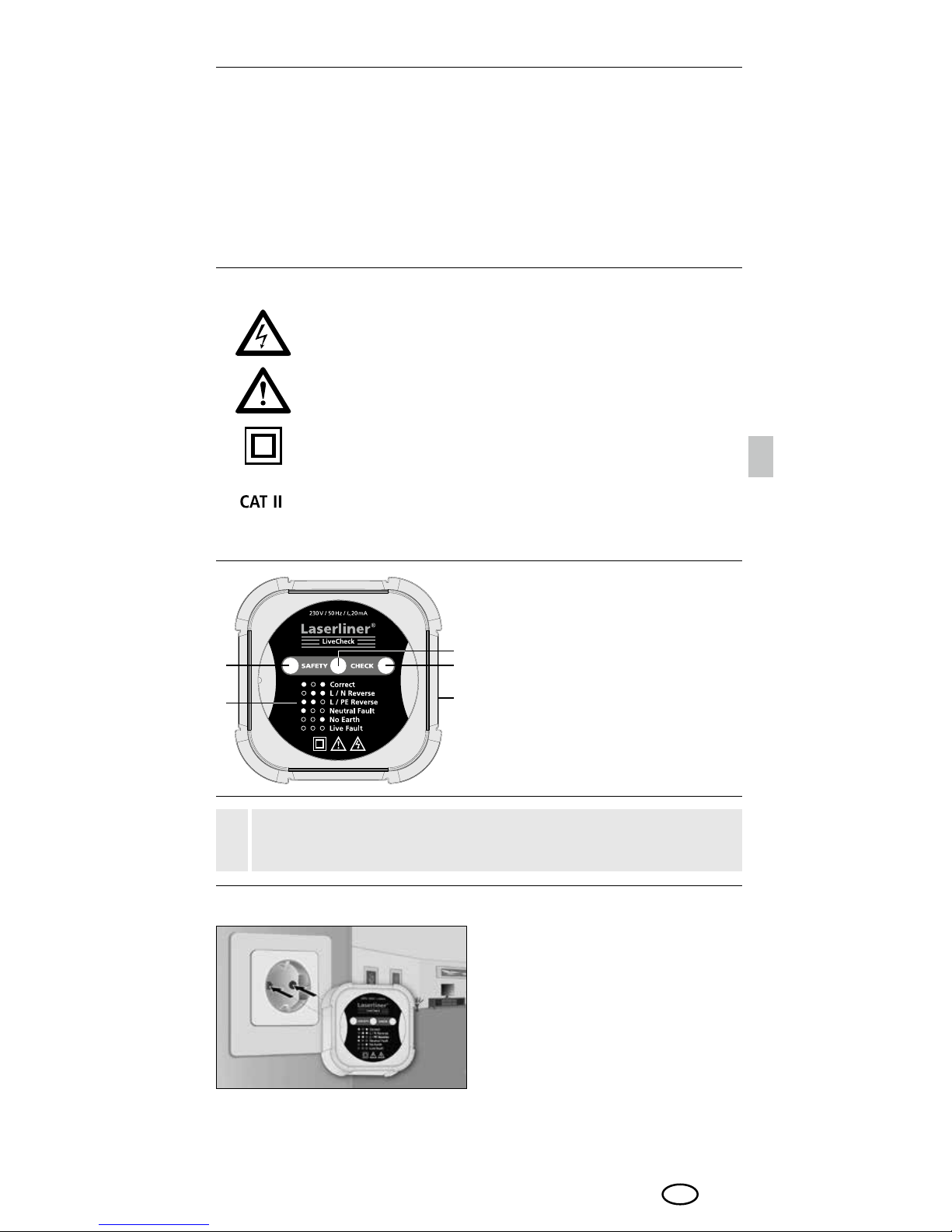

Symbole

Warnung vor gefährlicher elektrischer Spannung:
Durch ungeschützte, spannungsführende Bauteile
im Gehäuseinneren kann eine ausreichende Gefahr
ausgehen, Personen dem Risiko eines elektrischen
Schlags auszusetzen.

Warnung vor einer Gefahrenstelle.

Schutzklasse II: Das Prüfgerät verfügt über
eine verstärkte oder doppelte Isolierung.

Überspannungskategorie II: Einphasige Verbraucher,
welche an normalen Steckdosen angeschlossen
werden; z.B.: Haushaltsgeräte, tragbare Werkzeuge.

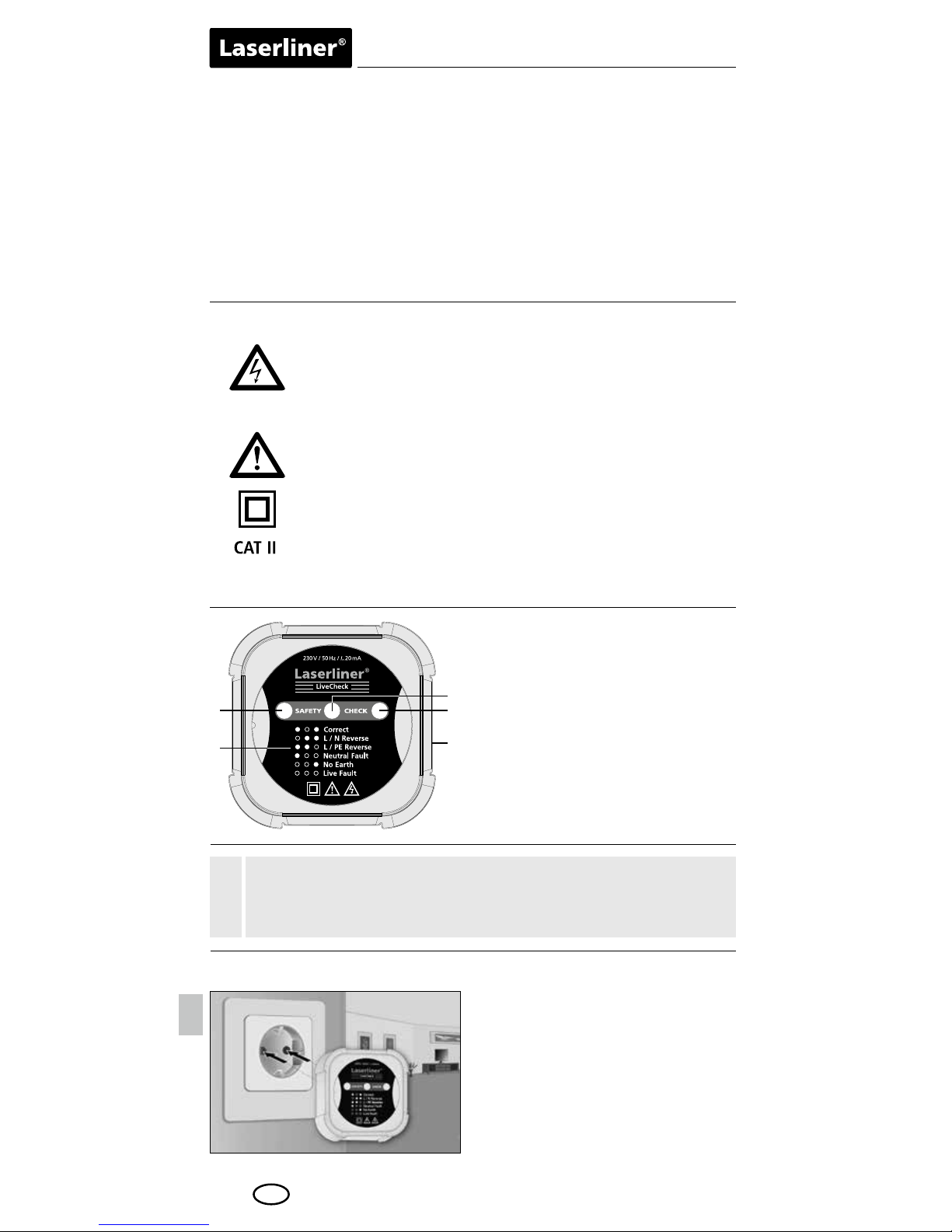

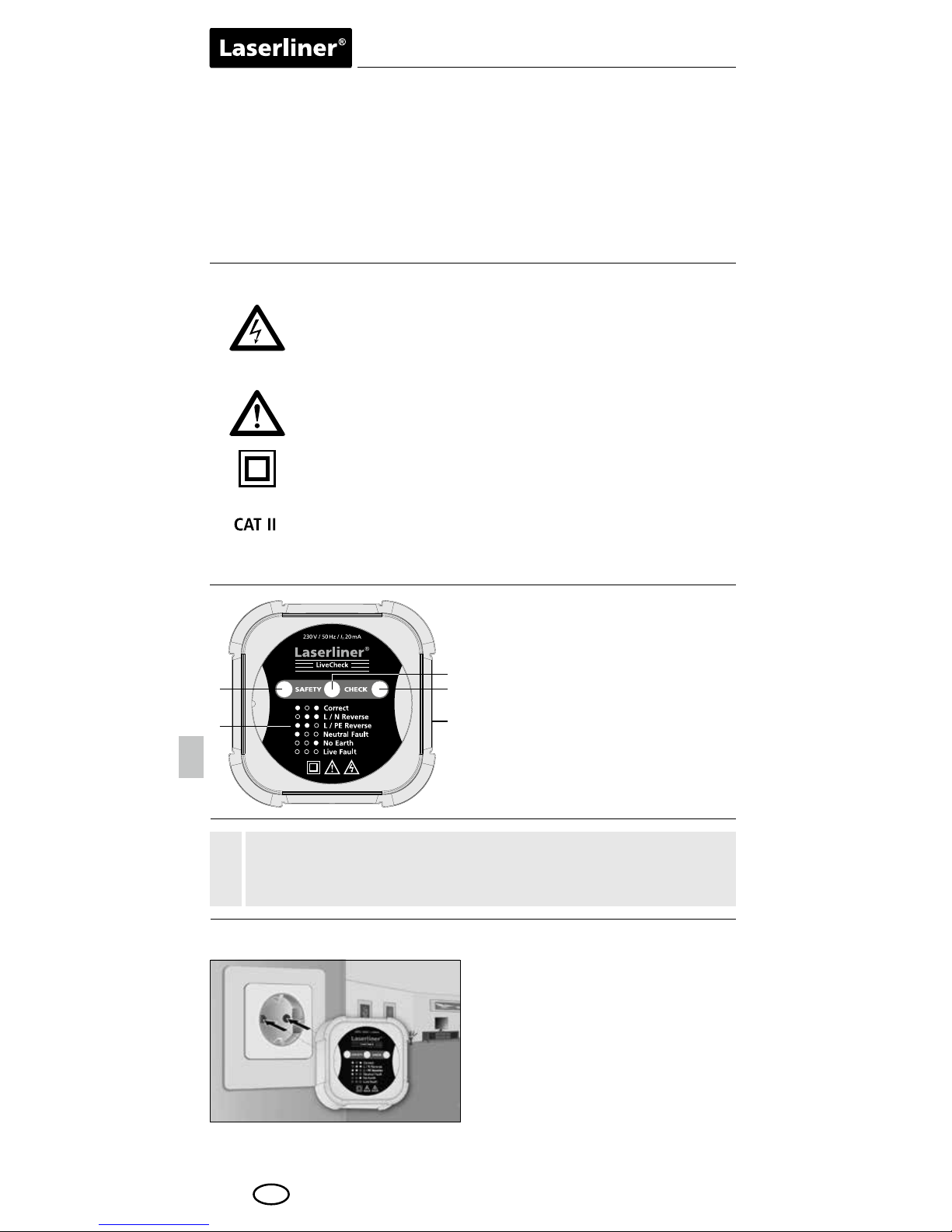

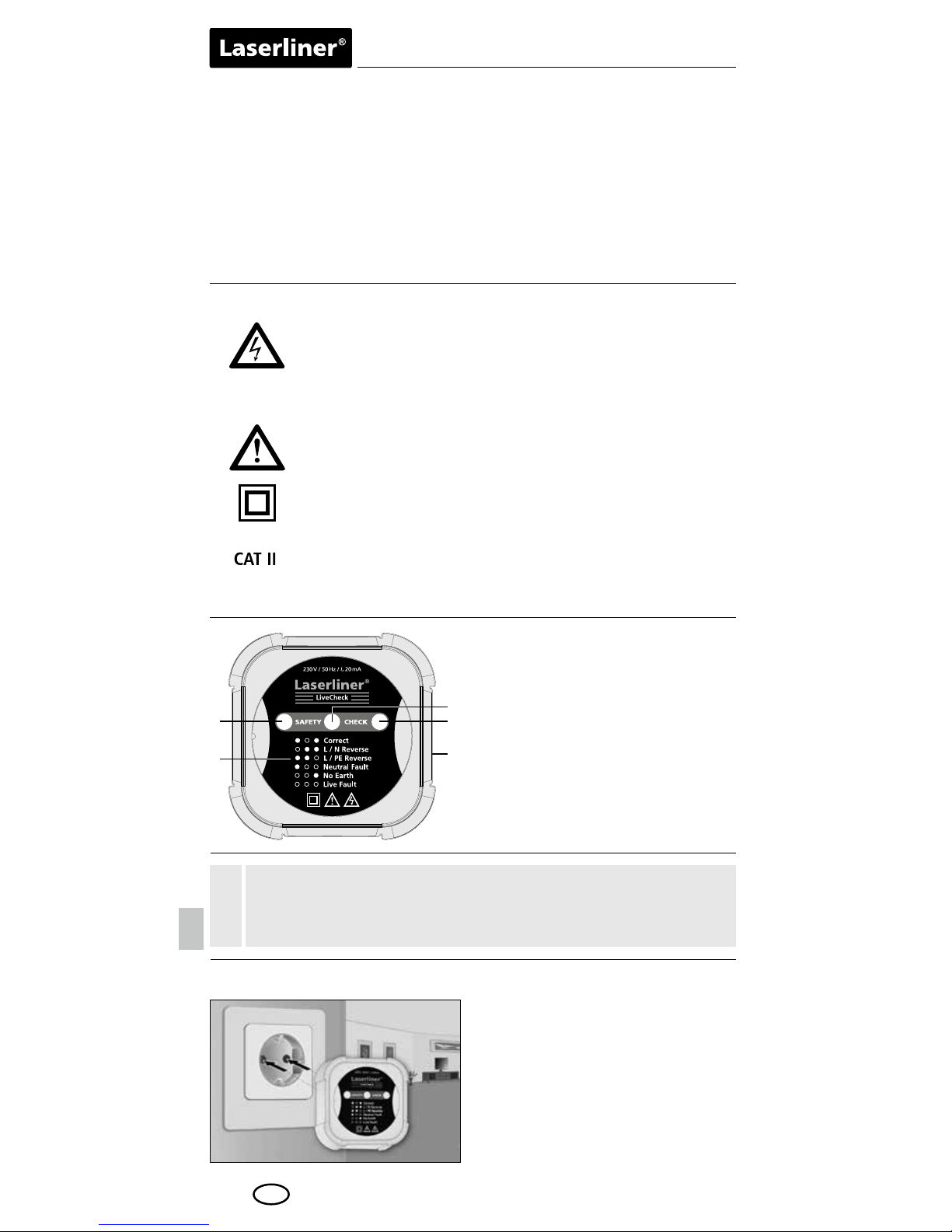

Signal 1
Signal 2
Signal 3
Schukostecker (Rückseite)
Kodierlegende

1
2
3
4
5

4

2
3

5

1

Prüfen Sie das Gerät vor jeder Benutzung unter einem
bekannten Betriebsstromkreis laut angegebenem
Spannungsbereich des Gerätes.

!

Überprüfung von Steckdosen

Gerät in die Steckdose stecken.
Dabei darauf achten, dass die
TOP-Markierung oben steht.

04

Anzeige ist aktiv Anzeige ist nicht aktiv

Die Schutzkontaktsteckdose CEE 7/4 Type F ist nicht
verpolungssicher. Daher ist auch die Warnung „L / N
Reverse“ als korrekt einzustufen. Es wird empfohlen die
Steckdosenverschaltung der gesamten Hausinstallation
gleich zu belegen.

!

Hinweise zur Wartung und Pege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten
Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und
Lösungsmitteln. Lagern Sie das Gerät an einem sauberen,
trockenen Ort.

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den
freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach
der europäischen Richtlinie für Elektro- und Elektronik­Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

http://laserliner.com/info?an=livchk

Technische Daten

Spannungsbereich

230 V ± 10%

Frequenzbereich

50 Hz

Anzeige

Fehlermode mit 3 Signalleuchten

Überspannungs­kategorie

CAT II - 300V (nicht kondensierend)
Verschmutzungsgrad 2

Schutzart

IP20

Arbeitsbedingungen

0°C … 40°C, Luftfeuchtigkeit max. 80%rH,
nicht kondensierend, Arbeitshöhe max.
2000 m über NN (Normalnull)

Lagerbedingungen

-10°C ... 70°C, Luftfeuchtigkeit max. 80%rH

Abmessungen

62 x 62 x 68 mm (B x H x T)

Gewicht

64 g

DE

Signal 1

(1)

Signal 2

(2)

Signal 3

(3)

Testergebnis

Verdrahtung korrekt

L / N vertauscht

L / PE vertauscht

N unterbrochen

PE unterbrochen

L unterbrochen

Technische Änderungen vorbehalten. 06.17

LiveCheck

05

• The device must only be used in accordance with its intended
purpose and within the scope of the specifications.

• The measuring tools and accessories are not toys.
Keep out of reach of children.

• Modifications or changes to the device are not permitted, this will
otherwise invalidate the approval and safety specifications.

• Do not expose the device to mechanical stress, extreme temperatures
or significant vibration.

• Exercise extreme caution when working with voltages higher than
24 V/AC rms or 60 V/DC. Touching the electrical conductors at such
voltages poses a risk of life-threatening electric shocks.

• If the device comes into contact with moisture or other conductive­residue, work must not be carried out under voltage. At and
above voltages of 24 V/AC rms / 60 V/DC, the presence of moisture
creates the risk of life-threatening electric shocks.

• Clean and dry the device before use.

• When using the device outdoors, make sure that the weather
conditions are appropriate and/or that suitable protection measures
are taken.

• In overvoltage category II (CAT II - 300 V), the voltage between the
test device and earth must not exceed 300 V.

• Before taking any measurements, make sure that both the area to
be tested (e.g. a line), the test device and the accessories used
(e.g. connection cable) are in proper working order. Test the device
by connecting it to known voltage sources (e.g. a 230 V socket in
the case of AC testing).

• Stop using the device if one or a number of its functions fails.

• Please ensure compliance with the safety regulations set out
by local and national authorities with regard to the correct and
proper use of the device.

• The device is not suitable for unsupervised use.

• The measuring device must not be used as a substitute for a
two-pole zero potential test.

Read the operating instructions and the enclosed brochure
„Guarantee and additional notices“ completely. Follow the
instructions they contain. This document must be kept in a
safe place and passed on together with the device.

!

Function / Application

Reliable and fast connection testing for finding faulty wiring
in sockets. The status of the wiring can be read off with the aid
of the indicator lamps and code key.

Safety instructions

EN

06

Danger area warning

Protection class II: The test device has reinforced or
double insulation.

Overvoltage category II: Single-phase consumers that
are connected to standard sockets, e.g. household
appliances, portable tools.

Signal 1
Signal 2
Signal 3
Earthing pin plug (rear)
Code key

1
2
3
4
5

4

2
3

5

1

Before using the device, you should always test it
on a main circuit you know to be operational within
the specified voltage range.

!

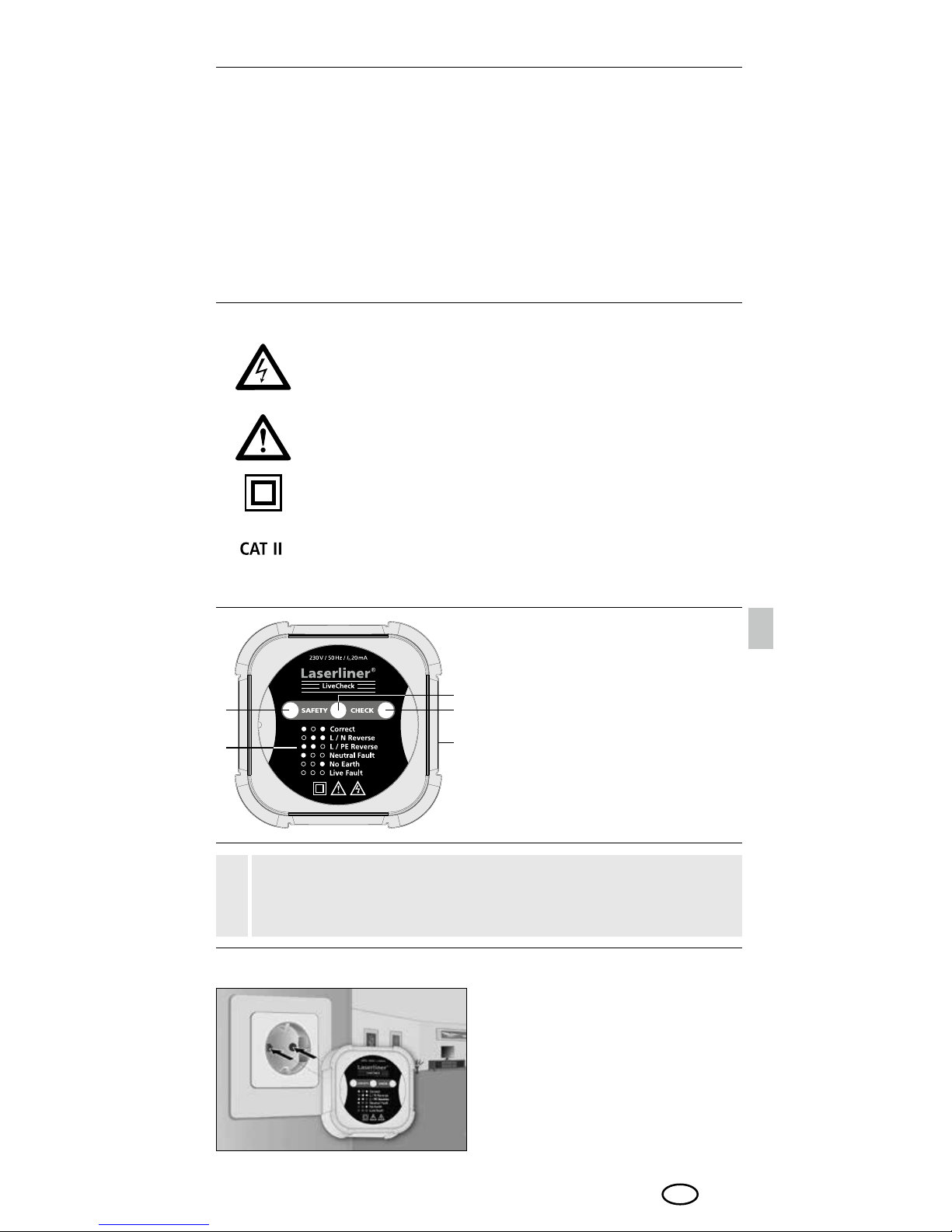

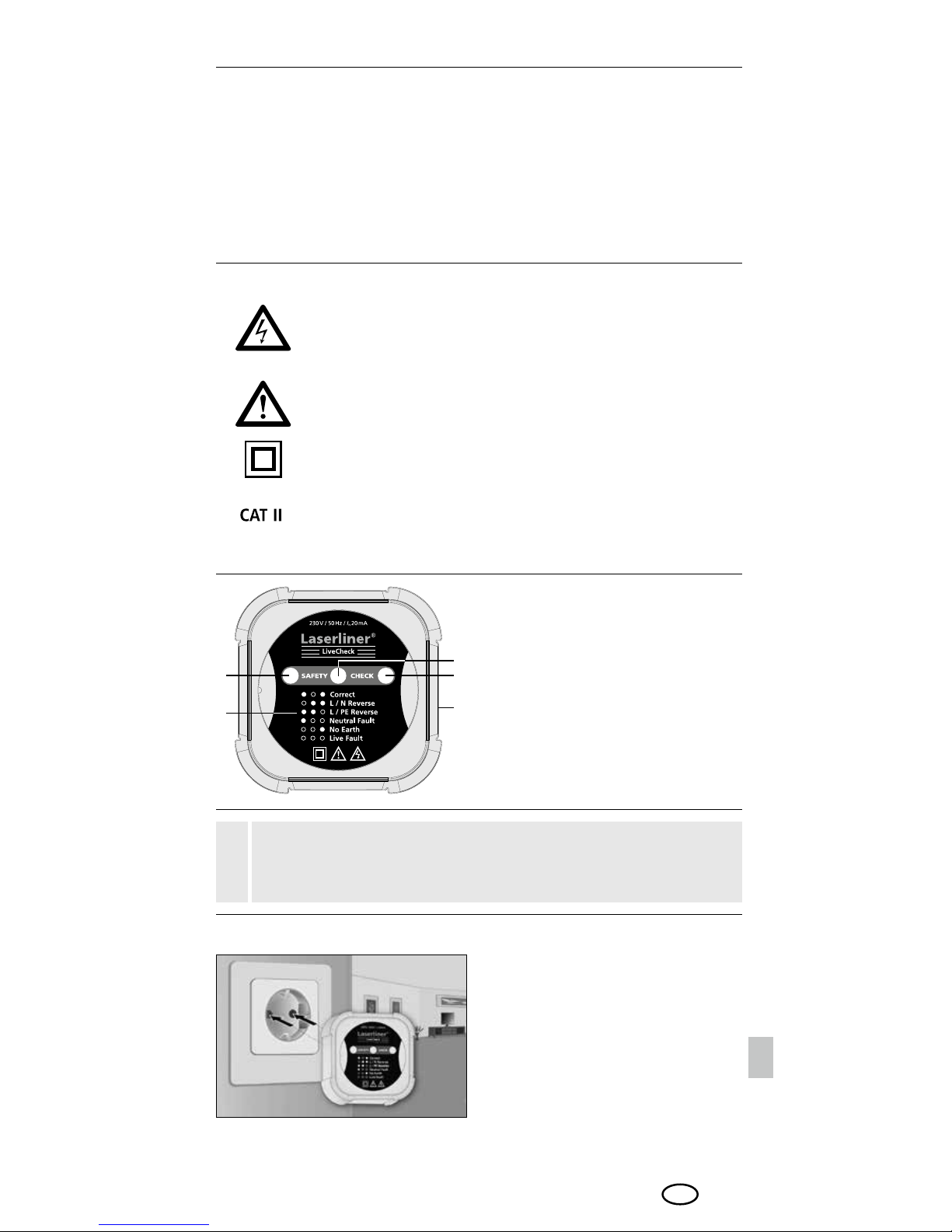

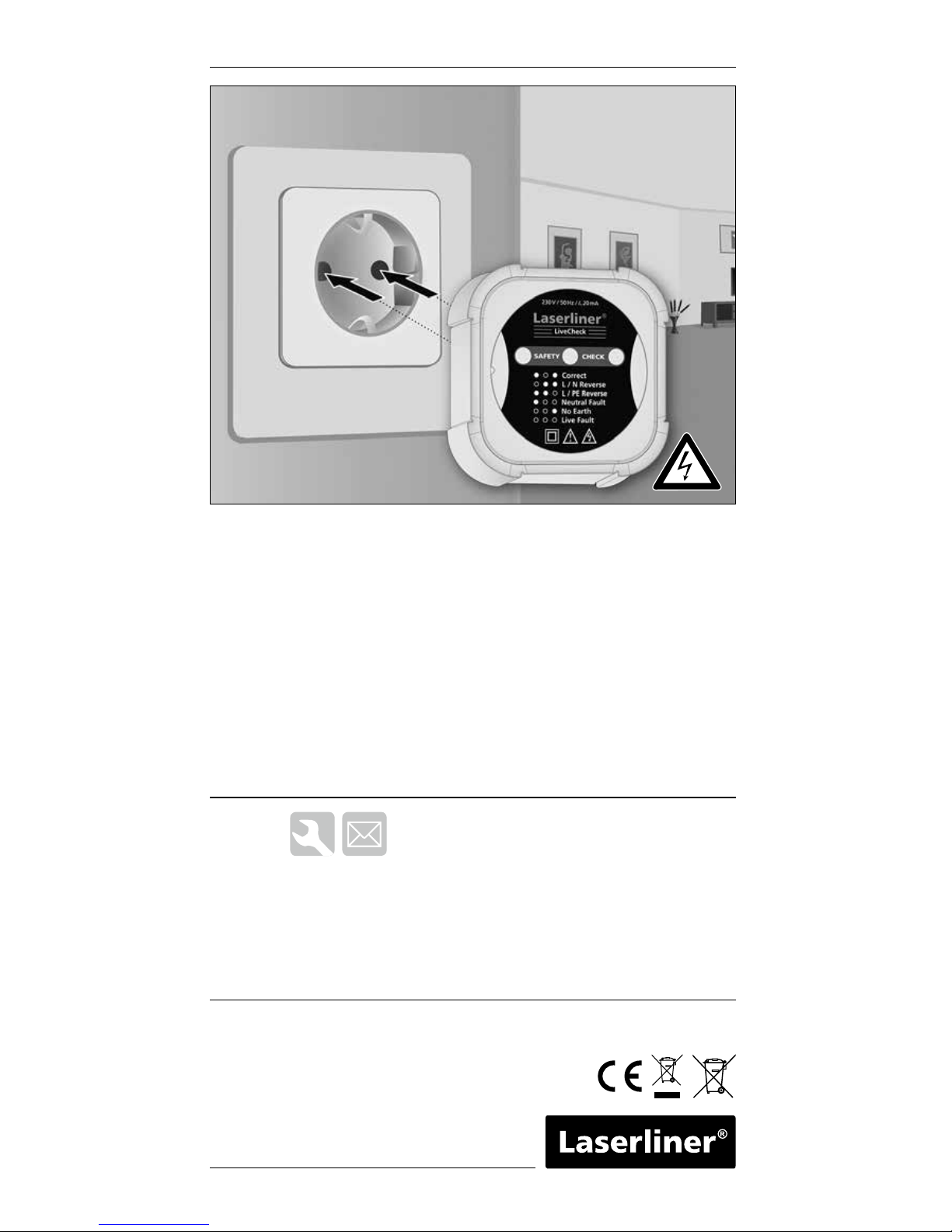

To check sockets

Plug the device into the socket.
Make sure that the word TOP
is at the top.

EN

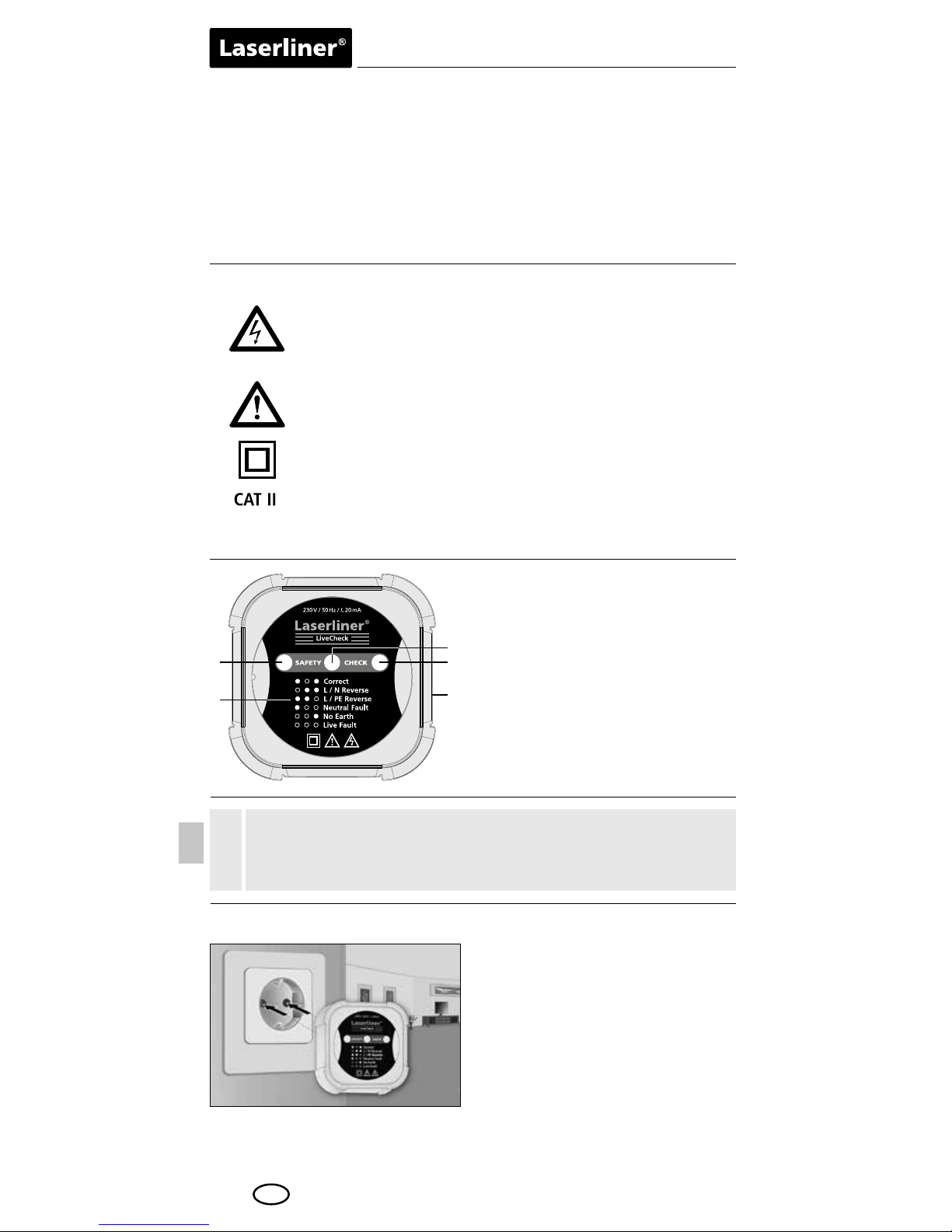

Symbols

Warning about hazardous electrical voltage:
Unprotected live components inside the device housing
are capable of posing a risk of electric shock.

Safety instructions

Dealing with electromagnetic radiation

• The measuring device complies with electromagnetic compatibility
regulations and limit values in accordance with EMC-Directive
2014/30/EU.

• Local operating restrictions – for example, in hospitals, aircraft,
petrol stations or in the vicinity of people with pacemakers –
may apply. Electronic devices can potentially cause hazards or
interference or be subject to hazards or interference.

LiveCheck

07

Indicator active Indicator not active

Signal 1

(1)

Signal 2

(2)

Signal 3

(3)

Test result

Wiring correct

L / N reversed

L / PE reversed

N open

PE open

L open

The socket outlet with earthing contact CEE 7/4 Type F is not
protected against polarity reversal. The warning „L/N Reverse“
should therefore also be considered as correct. It is recommended
to use uniform socket wiring throughout the building installation.

!

Information on maintenance and care

Clean all components with a damp cloth and do not use cleaning
agents, scouring agents and solvents. Store the device in a clean
and dry place.

Technical data

Voltage range 230 V ± 10%
Frequency range 50 Hz
Indicator Error mode with 3 indicator lamps

Overvoltage category

CAT II – 300 V (non-condensing)

Pollution degree 2

Degree of protection

IP20

Operating conditions

0°C … 40°C, Max. humidity 80%rH,
no condensation, Max. working altitude

2000 m above sea level

Storage conditions

-10°C ... 70°C, Max. humidity 80%rH

Dimensions

62 x 62 x 68 mm (W x H x D)

Weight

64 g

Subject to technical alterations. 06.17

EU directives and disposal

This device complies with all necessary standards
for the free movement of goods within the EU.

This product is an electric device and must be
collected separately for disposal according to
the European Directive on waste electrical and
electronic equipment.

Further safety and supplementary notices at:

http://laserliner.com/info?an=livchk

EN

08

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven
specificaties.

• De meetapparaten en het toebehoren zijn geen kinderspeelgoed.
Buiten het bereik van kinderen bewaren.

• Ombouwwerkzaamheden of veranderingen aan het apparaat
zijn niet toegestaan, hierdoor komen de goedkeuring en de
veiligheidsspecificatie te vervallen.

• Stel het apparaat niet bloot aan mechanische belasting, extreme
temperaturen of sterke trillingen.

• Bij het werken met spanningen van meer dan 24 V/AC rms resp.
60 V/DC dient u uiterst voorzichtig te zijn. Bij contact met de
elektrische geleiders bestaa.

• Als het apparaat met vocht of andere geleidende resten bevochtigd
is, mag niet onder spanning worden gewerkt. Vanaf een spanning
van 24 V/AC rms resp. 60 V/DC bestaat gevaar voor levensgevaarlijke
schokken op grond van de vochtigheid.

• Reinig en droog het apparaat vóór gebruik.

• Let bij gebruik buitenshuis op dat het apparaat alleen onder
dienovereenkomstige weersomstandigheden resp. na het treffen
van geschikte veiligheidsmaatregelen toegepast wordt.

• In overspanningscategorie II (CAT II - 300 V) mag de spanning
van 300 V tussen het controleapparaat en de aarding niet
worden overschreden.

• Waarborg vóór iedere meting dat het te controleren bereik (bijv.
leiding), het testapparaat en het toegepaste toebehoren (bijv.
aansluitleiding) in optimale staat verkeren. Test het apparaat op
bekende spanningsbronnen (bijv. 230 V-contactdoos voor de
AC-controle).

• Het apparaat mag niet meer worden gebruikt als één of meerdere
functies uitvallen.

• Neem de veiligheidsvoorschriften van lokale resp. nationale instanties
voor het veilige en deskundige gebruik van het apparaat in acht.

• Het apparaat is niet bestemd voor continugebruik zonder toezicht.

• Het meettoestel vervangt geen tweepolige controle van de
spanningsvrijheid.

Lees de bedieningshandleiding en de bijgevoegde brochure
‚Garantie- en aanvullende aanwijzingen‘ volledig door.
Volg de daarin beschreven aanwijzingen op. Bewaar deze
documentatie en geef ze door als u het apparaat doorgeeft.

!

Functie / Toepassing

Betrouwbare en snelle aansluitingstest voor de lokalisatie van
verkeerde bedradingen in contactdozen. De toestand van de
bedrading kan worden afgelezen aan de hand van de signaallampen
en de code-legenda.

Veiligheidsinstructies

NL

LiveCheck

09

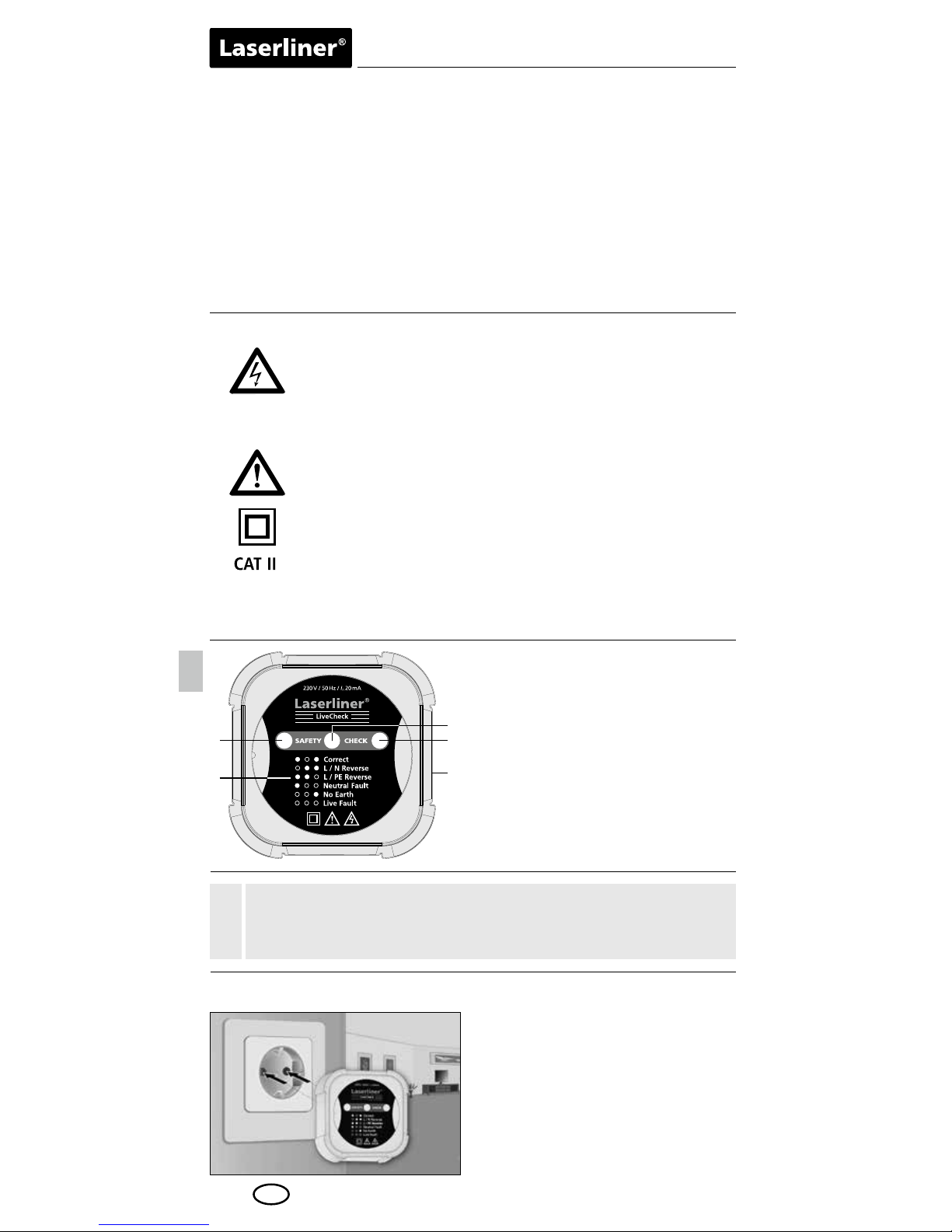

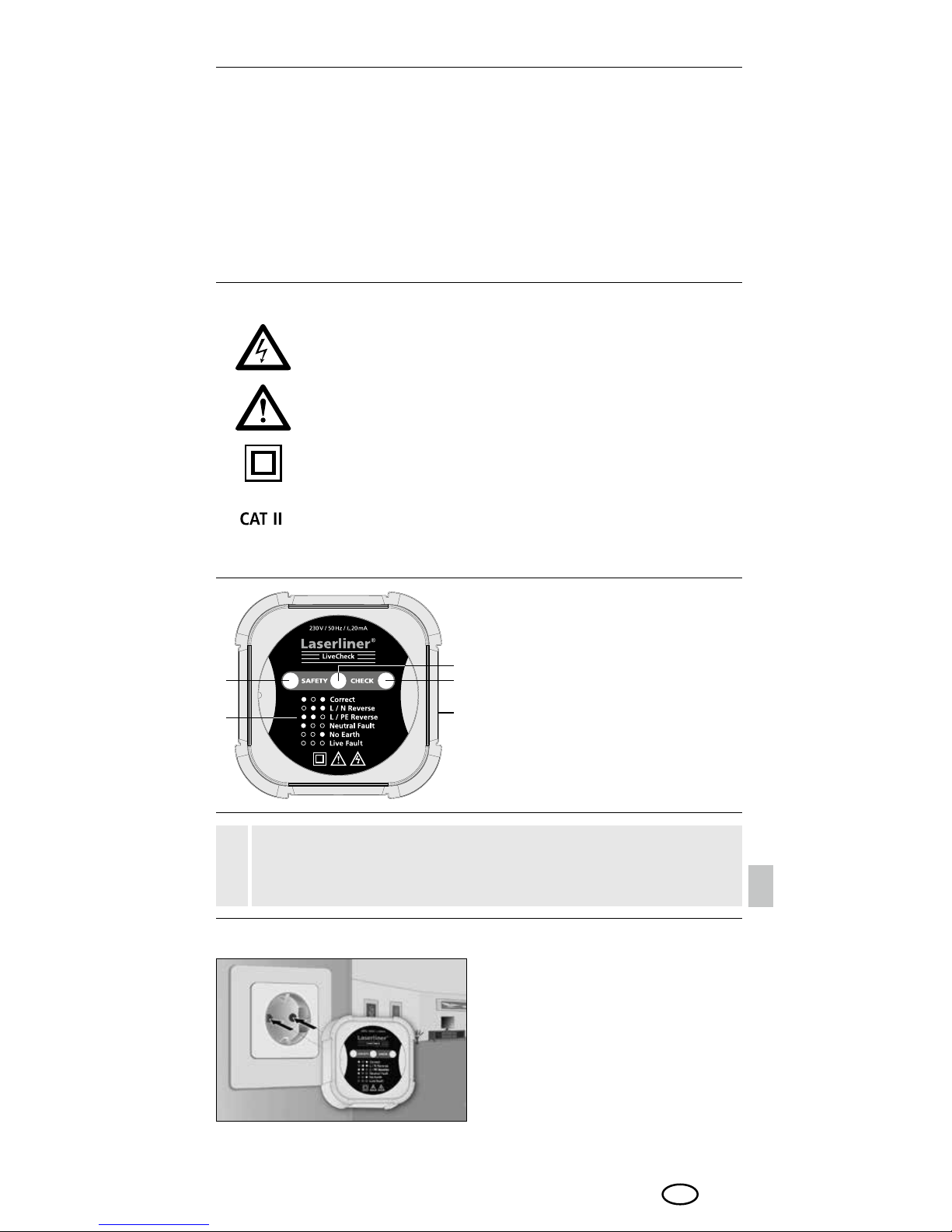

Symbolen

Waarschuwing voor gevaarlijke elektrische
spanning: door onbeschermde, spanning­voerende onderdelen in de behuizing bestaat
gevaar voor elektrische schokken.

Waarschuwing voor een gevarenpunt

Veiligheidsklasse II: het controleapparaat beschikt
over een versterkte of dubbele isolatie.

Overspanningscategorie II: eenfasige verbruikers die
op normale contactdozen worden aangesloten; bijv.
huishoudelijke apparaten, draagbare gereedschappen.

Signaal 1
Signaal 2
Signaal 3
Veiligheidscontactdoos

(achterzijde)
Code-legenda

1
2
3
4

5

4

2
3

5

1

Controleer het apparaat vóór ieder gebruik op een bekend
bedrijfsstroomcircuit volgens het aangegeven spanningsbereik
van het apparaat.

!

Controle van de contactdozen

Apparaat in de contactdoos
steken. Let daarbij op dat de
TOP-markering naar boven wijst.

NL

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden
voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn
2014/30/EU.

• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen,
op pompstations of in de buurt van personen met een pacemaker,
moeten in acht worden genomen. Een gevaarlijk effect op of storing
van en door elektronische apparaten is mogelijk.

10

Weergave actief Weergave niet actief

De veiligheidscontactdoos CEE 7/4 type F is niet gesleuteld.
Daarom dient ook de waarschuwing ‚L / N Reverse‘ als correct
te worden geclassificeerd. Het is raadzaam om de bedrading
van alle contactdozen in de huisinstallatie identiek uit te voeren.

!

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en
vermijd het gebruik van reinigings-, schuur- en oplosmiddelen.
Bewaar het apparaat op een schone, droge plaats.

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde
normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet
volgens de Europese richtlijn voor oude elektrische
en elektronische apparatuur gescheiden verzameld
en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder:

http://laserliner.com/info?an=livchk

Technische veranderingen voorbehouden. 06.17

Technische gegevens

Spanningsbereik

230 V ± 10%

Frequentiebereik

50 Hz

Weergave Foutmodus met 3 signaallampen
Overspannings-

categorie

CAT II – 300 V (niet condenserend)
Verontreinigingsgraad 2

Beschermingsklasse IP20

Werkomstandigheden

0°C … 40°C, Luchtvochtigheid
max. 80%rH, niet-condenserend,
Werkhoogte max. 2000 m boven NAP
(Nieuw Amsterdams Peil)

Opslagvoorwaarden

-10°C ... 70°C,

Luchtvochtigheid max. 80%rH

Afmetingen

62 x 62 x 68 mm (B x H x D)

Gewicht

64 g

NL

Signaal 1

(1)

Signaal 2

(2)

Signaal 3

(3)

Testresultaat

Bedrading correct

L / N verwisseld

L / PE verwisseld

N onderbroken

PE onderbroken

L onderbroken

LiveCheck

11

• Apparatet må kun bruges til det tiltænkte anvendelsesformål
inden for de givne specifikationer.

• Måleapparaterne og tilbehøret er ikke legetøj. Skal opbevares
utilgængeligt for børn.

• Ombygning eller ændring af apparatet er ikke tilladt og vil medføre,
at godkendelsen og sikkerhedsspecifikationerne bortfalder.

• Apparatet må ikke udsættes for mekanisk belastning, meget
høje temperaturer eller kraftige vibrationer.

• Ved omgang med spændinger højere end 24 V/AC rms eller 60 V/DC
skal der udvises særlig forsigtighed. Ved berøring af de elektriske
ledninger er der allerede ved disse spændinger livsfare pga.
elektrisk stød.

• Hvis apparatet er blevet fugtigt eller påført andre elektrisk ledende
restprodukter, må der ikke arbejdes under spænding. Fra ogmed
en spænding på 24 V/AC rms eller 60 V/DC er der ekstra stor fare
for livsfarlige stød pga. fugten.

• Apparatet skal rengøres og tørres inden ibrugtagning.

• Ved brug udendørs må apparatet kun anvendes under egnede
vejrforhold og/eller ved brug af passende beskyttelsesforanstaltninger.

• I overspændingskategorien II (CAT II - 300 V) må spændingen
mellem prøveapparat og jord ikke overskride 300 V.

• Inden hver måling skal man sikre sig, at både det område, der skal
testes (fx en ledning), og testapparatet samt det anvendte tilbehør
(fx tilslutningsledning) er i fejlfri stand. Apparatet skal testes på
kendte spændingskilder (fx 230 V stik til AC-test).

• Apparatet må ikke anvendes længere, hvis en eller flere funktioner
svigter.

• Iagttag sikkerhedsforanstaltningerne fra lokale og/eller nationale
myndigheder med henblik på saglig korrekt brug af apparatet.

• Apparatet er ikke beregnet til uovervåget kontinuerlig brug.

• Måleapparaterne og tilbehøret er ikke legetøj. Skal opbevares
utilgængeligt for børn.

• Måleapparatet kan ikke erstatte topolet test for spændingsfri
tilstand.

Læs betjeningsvejledningen og det vedlagte hæfte
„Garantioplysninger og supplerende anvisninger“ grundigt
igennem. Følg de heri indeholdte instrukser. Dette dokument
skal opbevares og følge med apparatet, hvis dette overdrages
til en ny ejer.

!

Funktion / Anvendelse

Pålidelig og hurtig tilslutningstest til detektering af fejlbehæftet
ledningsføring i stikkontakter. Ved hjælp af signallamperne og
kodeforklaringen kan man aflæse ledningsføringens tilstand.

Sikkerhedsanvisninger

DA

12

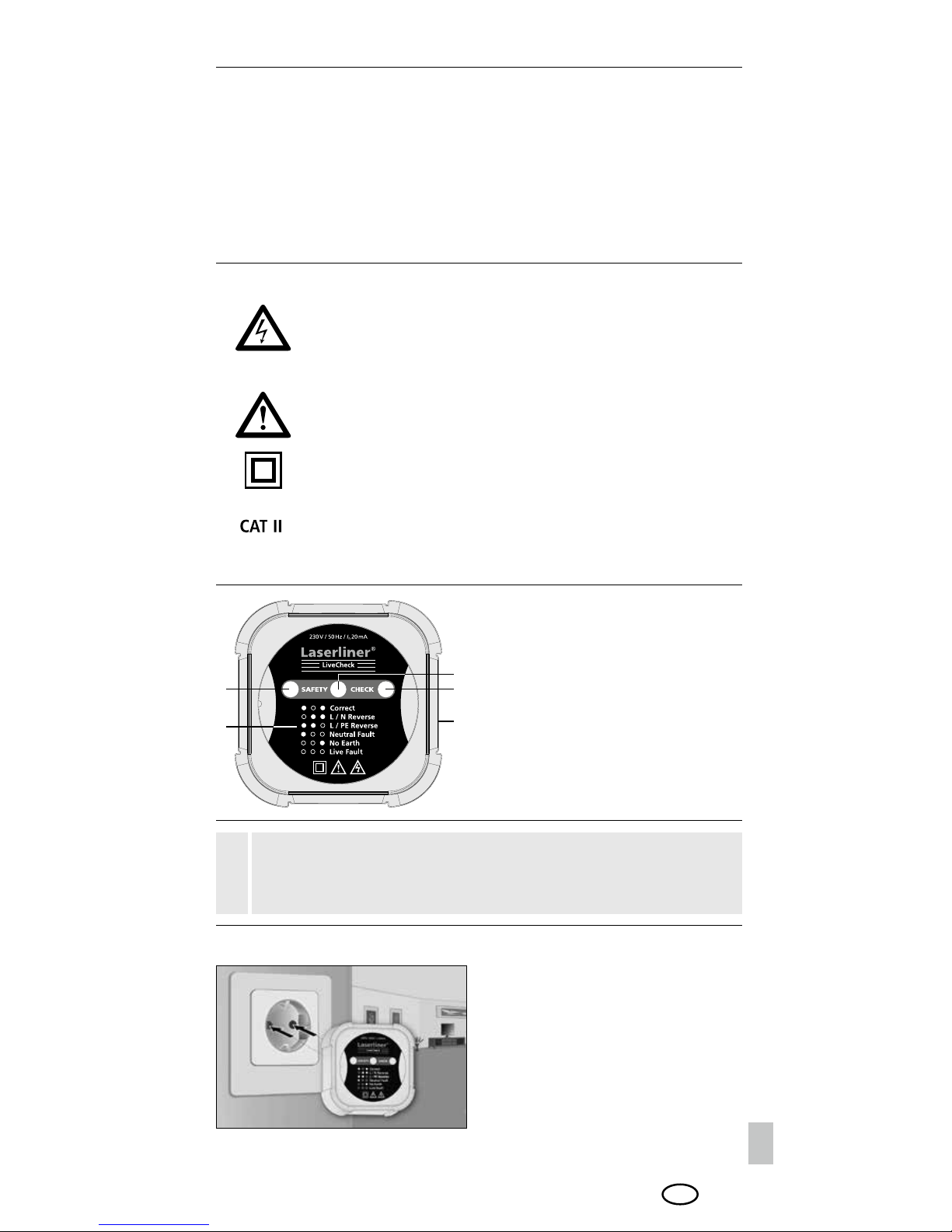

Advarsel mod farligt sted

Beskyttelsesklasse II: Prøveapparatet har forstærket
eller dobbelt isolering.

Overspændingskategori II: Enfasede forbrugere,
som sluttes til normale stikkontakter; fx:
Husholdningsapparater, bærbare værktøjer.

Signal 1
Signal 2
Signal 3
Schuko-stik (bagside)
Kodeforklaring

1
2
3
4
5

4

2
3

5

1

Inden hver ibrugtagning skal man kontrollere apparatet
under en kendt hjælpekreds svarende til apparatets
angivne spændingsområde.

!

Kontrol af stikkontakter

Apparatet sættes i stikkontakten.
Sørg for, at TOP-mærket vender
opad.

DA

Symboler

Advarsel mod farlig elektrisk spænding:
Ubeskyttede, spændingsførende komponenter
i husets indre kan være tilstrækkeligt farlige til
at udsætte personer for risiko for elektrisk stød.

Sikkerhedsanvisninger

Omgang med elektromagnetisk stråling

• Måleapparatet overholder forskrifterne og grænseværdierne for
elektromagnetisk kompatibilitet iht. EMC-direktiv 2014/30/EU.

• Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i fly eller i
nærheden af personer med pacemaker, skal iagttages. Risikoen for
farlig påvirkning eller fejl i eller pga. elektronisk udstyr er til stede.

LiveCheck

13

Display er aktivt Display er ikke aktivt

Signal 1

(1)

Signal 2

(2)

Signal 3

(3)

Testresultat

Ledningsføring korrekt

L / N ombyttet

L / PE ombyttet

N afbrudt

PE afbrudt

L afbrudt

Beskyttelsesstikkontakten CEE 7/4 type F er ikke beskyttet
mod forkert polaritet. Derfor skal advarslen „L / N Reverse“
også klassificeres som korrekt. Det anbefales, at man
konfigurerer stikkontakt-tilslutningen på samme måde
som hele husets installation.

!

Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengøres med en let fugtet klud, og man
skal undlade brug af rengørings-, skure- og opløsningsmidler.
Apparatet skal opbevares på et rent og tørt sted.

Tekniske data

Spændingsområde

230 V ± 10%

Frekvensområde

50 Hz

Visning

Fejlmodus med 3 signallamper

Overspændingskategori

CAT II – 300 V (ikke-kondenserende)

Tilsmudsningsgrad 2

Beskyttelsesmåde

IP20

Arbejdstemperatur

0°C … 40°C, Luftfugtighed
maks. 80%rH, ikke-kondenserende,
Arbejdshøjde maks. 2000 m.o.h.

Opbevaringsbetingelser

-10°C ... 70°C,

Luftfugtighed maks. 80%rH
Dimensioner 62 x 62 x 68 mm (B x H x D)
Vægt 64 g

Forbehold for tekniske ændringer. 06.17

EU-bestemmelser og bortskaffelse

Apparatet opfylder alle påkrævede standarder for
fri vareomsætning inden for EU.

Dette produkt er et elapparat og skal indsamles
og bortskaffes separat i henhold til EF-direktivet
for (brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips på:

http://laserliner.com/info?an=livchk

DA

14

• Utiliser uniquement l’instrument pour l’emploi prévu dans le cadre
des spécifications.

• Les appareils et les accessoires ne sont pas des jouets. Les ranger
hors de portée des enfants.

•

Des changements ou modifications sur l’appareil ne sont pas
permis, sinon l’autorisation et la spécification de sécurité s’annulent.

• Ne pas soumettre l‘appareil à une charge mécanique, à des
températures considérables ni à des vibrations importantes.

• Il convient d'être particulièrement prudent en cas de tensions
supérieures à 24 V/CA rms ou 60 V/CC. Un contact des conducteurs
électriques à ces tensions présente un risque de décharges
électriques mortelles.

•

Si l‘instrument est recouvert d‘humidité ou d‘autres résidus conducteurs,
il est interdit de travailler sous tension. À partir d‘une tension de
24 V/CA

rms

ou 60 V/CC, il y a des risques plus élevés d‘être

exposé(e) à des décharges électriques mortelles en cas d‘humidité.

•

Nettoyer et sécher l‘instrument avant toute utilisation.

•

Faire attention lors de l‘utilisation à l‘extérieur à n‘utiliser l‘appareil
que dans les conditions météorologiques adéquates et/ou en prenant
les mesures de sécurité appropriées.

• Dans la catégorie des surtensions

II

(CAT II - 300 V), il est interdit de

dépasser la tension de 300 V entre l‘appareil de contrôle et la terre.

• S‘assurer avant toute mesure que la zone à contrôler (par ex. la ligne),
l‘instrument de contrôle et les accessoires (par ex. la ligne de raccor­dement) utilisés sont en parfait état. Tester l‘instrument aux sources
de tension connues (par ex. une prise de 230 V pour le contrôle du
courant alternatif).

• Ne plus utiliser l‘instrument lorsqu‘une ou plusieurs fonctions ne
fonctionne(nt) plus.

• Prière de tenir compte des mesures de sécurité de l‘administration
locale et/ou nationale relative à l‘utilisation correcte de l‘appareil.

• L‘appareil n‘a pas été conçu pour une utilisation en permanence
non surveillée.

• L’appareil de mesure ne remplace pas la vérification d’absence de
tension sur les deux pôles.

Lisez entièrement le mode d‘emploi et le carnet ci-joint

«Remarques supplémentaires et concernant la garantie»

ci-jointes. Suivez les instructions mentionnées ici. Conservez
ces informations et les donner à la personne à laquelle vous
remettez l'instrument.

!

Fonction / Utilisation

Test des connexions rapide et fiable pour détecter les erreurs de
câblage dans les prises. En utilisant les feux de signalisation et la
légende de codage permettent de lire l'état du câblage.

Consignes de sécurité

FR

LiveCheck

15

Symboles

Avertissement de la présence d‘une tension électrique
dangereuse : À cause de composants non protégés et
sous tension à l‘intérieur du boîtier, il peut y avoir un
danger suffisant d‘exposition des personnes au risque
d‘une décharge électrique.

Avertissement d‘un endroit à risque

Classe de protection II : L‘appareil de contrôle
dispose d‘une isolation renforcée ou double.

Catégorie de surtension II : consommables monophasés
branchés sur des prises de courants classiques ; par ex. :
appareils ménagers, outils portables.

Signal 1
Signal 2
Signal 3
Fiche à contact

de protection (dos)
Légende du codage

1
2
3
4

5

4

2
3

5

1

Avant toute utilisation, vérifier le bon fonctionnement
de l‘appareil dans un circuit de service connu en fonction
de la gamme de tension indiquée pour l‘appareil.

!

Contrôle des prises

Introduire l‘appareil dans laprise.
Faire attention à ce que le repère
TOP soit en haut.

FR

Consignes de sécurité

Comportement à adopter lors de rayonnements électromagnétiques

• L’appareil de mesure respecte les prescriptions et les valeurs limites
de compatibilité électromagnétique conformément à la directive
CEM 2014/30/UE.

• Il faut tenir compte des restrictions des activités par ex. dans
les hôpitaux, les avions, les stations-services ou à proximité
de personnes portant un stimulateur cardiaque. Les appareils
électroniques peuvent être la source ou faire l‘objet de risques
ou de perturbations.

16

L‘afchage est actif L‘afchage n‘est pas actif

La prise de courant de sécurité CEE 7/4 du type F n‘est pas
protégée contre l‘inversion de la polarité. C‘est pourquoi, il faut

considérer l‘avertissement «L / N Reverse» comme correct.

Il est recommandé d‘affecter de la même manière le câblage
des prises de l‘ensemble de l‘installation domestique.

!

Remarques concernant la maintenance et l‘entretien

Nettoyer tous les composants avec un chiffon légèrement humide
et éviter d‘utiliser des produits de nettoyage, des produits à récurer
ou des solvants. Stocker l‘appareil à un endroit sec et propre.

Réglementation UE et élimination des déchets

L‘appareil est conforme à toutes les normes nécessaires
pour la libre circulation des marchandises dans l‘Union
européenne.

Ce produit est un appareil électrique et doit donc faire
l‘objet d‘une collecte et d‘une mise au rebut sélectives
conformément à la directive européenne sur les anciens
appareils électriques et électroniques (directive DEEE).

Autres remarques complémentaires et consignes
de sécurité sur http://laserliner.com/info?an=livchk

Sous réserve de modifications techniques. 06.17

Données techniques

Plage de tension 230 V ± 10%

Plage des fréquences

50 Hz

Écran d’afchage Mode d‘erreur avec 3 DEL de signalisation
Catégorie

de surtension

CAT II – 300 V (non condensante)
Degré de pollution 2

Type de protection

IP20

Conditions de travail

0°C … 40°C, Humidité relative de
l’air max. 80%rH, non condensante,
Altitude de travail max. de 2000m
au-dessus du niveau moyen de la mer

Conditions de stockage

-10°C ... 70°C,
Humidité relative de l’air max. 80%rH

Dimensions

62 x 62 x 68 mm (L x H x P)

Poids 64 g

FR

Signal 1

(1)

Signal 2

(2)

Signal 3

(3)

Résultat du test

Câblage correct

L / N intervertis

L / PE intervertis

N interrompu

PE interrompu

L interrompu

LiveCheck

17

• Utilice el aparato únicamente para los usos previstos dentro de
las especificaciones.

• Los instrumentos de medición y los accesorios no son juguetes
infantiles. Manténgalos fuera del alcance de los niños.

• No está permitido realizar transformaciones ni cambios en el aparato,
en ese caso pierde su validez la homologación y la especificación de
seguridad.

• No exponga el aparato a cargas mecánicas, temperaturas muy
elevadas o vibraciones fuertes.

• Cuando se trate de tensiones superiores a 24 V/AC rms o 60 V/DC
es muy importante trabajar con especial precaución. El contacto
con los conductores eléctricos bajo esas tensiones supone riesgo
de descarga eléctrica ya mortal.

• No se puede poner el aparato bajo tensión cuando haya sido
salpicado con humedad u otras sustancias conductoras. A partir
de una tensión de > 24 V/AC rms o de 60 V/DC el riesgo de
descargas eléctricas mortales por humedad es muy superior.

• Limpie y seque el aparato antes de utilizarlo.

• Cuando utilice el aparato al aire libre procure que sea usado bajo
las condiciones meteorológicas adecuadas o con las medidas de
protección correspondientes.

• En la categoría de sobretensión II (CAT II - 300 V) no se puede
exceder la tensión de 300 V entre el comprobador y tierra.

• Asegúrese antes de cada medición de que la zona a comprobar
(p. ej. cable), el aparato y los accesorios a utilizar (p. ej. cable
de conexión) están en perfecto estado. Pruebe el aparato en
puntos de tensión conocidos (p. ej. enchufe de 230 V para la
comprobación AC).

• No se puede seguir utilizando el aparato cuando falla alguna función.

• Por favor respete las medidas de seguridad dispuestas por las
autoridades locales o nacionales en relación al uso adecuado
del aparato.

• El aparato no está preparado para el uso continuo sin vigilancia.

• El sensor no sustituye a la comprobación en fase en dos polos para
verificar la ausencia de tensión.

Lea atentamente las instrucciones de uso y el pliego adjunto
„Garantía e información complementaria“. Siga las instrucciones
indicadas en ellas. Conserve esta documentación y entréguela
con el dispositivo si cambia de manos.

!

Función / Uso

Rápida y fiable comprobación de las conexiones para detectar errores
de cableado en tomas de corriente. El estado del cableado puede
ser interpretado con ayuda de las señales luminosas y la leyenda de
códigos.

Indicaciones de seguridad

ES

18

Señal 1
Señal 2
Señal 3
Enchufe con tierra de

protección (parte trasera)
Leyenda de códigos

1
2
3
4

5

4

2
3

5

1

Compruebe el funcionamiento del aparato, antes de cada uso,
en un circuito de servicio conocido y conforme con el rango
de tensión especificado del aparato.

!

Comprobación de tomas de corriente

Enchufar el aparato en la toma.
Observar que la marca TOP se
encuentre arriba.

ES

Aviso ante un punto de peligro

Clase de protección II: el comprobador dispone
de aislamiento reforzado o doble.

Categoría de sobretensión II: Consumidores
monofásicos, que se conectan a enchufes normales,
p. ej.: electrodomésticos, herramientas portátiles.

Símbolos

Aviso de tensión eléctrica peligrosa: Los componentes
conductores de tensión no protegidos en el interior
de la carcasa pueden representar riesgo suficiente para
exponer a las personas a una descarga eléctrica.

Instrucciones de seguridad

Manejo de radiación electromagnética

• El instrumento de medición cumple las normas y limitaciones de
compatibilidad electromagnética según la Directiva europea CEM
2014/30/UE.

• Es necesario observar las limitaciones de uso locales, por ejemplo en
hospitales, aviones, gasolineras o cerca de personas con marcapasos.
Se pueden producir efectos peligrosos o interferencias sobre los
dispositivos electrónicos o por causa de estos.

LiveCheck

19

Pantalla activa Pantalla no activa

Señal 1

(1)

Señal 2

(2)

Señal 3

(3)

Resultado de la prueba

Cableado correcto

L / N intercambiados

L / PE intercambiados

N cortado

PE cortado

L cortado

La toma con contacto de protección CEE 7/4, tipo F, no está
protegida contra las inversiones de polaridad. Por lo tanto debe
interpretarse como correcta la advertencia „L / N reverse“.
Se recomienda realizar el cableado idéntico en todas las tomas
de la instalación.

!

Indicaciones sobre el mantenimiento y el cuidado

Limpie todos los componentes con un paño ligeramente humedecido
y evite el uso de productos de limpieza, abrasivos y disolventes.
Conserve el aparato en un lugar limpio y seco.

Datos técnicos

Rango de tensión 230 V ± 10%
Rango de frecuencias 50 Hz

Indicación

Modo de error con 3 señales luminosas

Categoría de
sobretensión

CAT II – 300 V (no condensante)
Grado de suciedad 2

Tipo de protección IP20

Condiciones
de trabajo

0°C … 40°C, Humedad del aire
máx. 80% h.r., No condensante, Altitud
de trabajo máx. 2000 m sobre el nivel

del mar (nivel normal cero)

Condiciones
de almacén

-10°C ... 70°C,
Humedad del aire máx. 80% h.r.

Dimensiones 62 x 62 x 68 mm (An x Al x F)

Peso

64 g

Disposiciones europeas y eliminación

El aparato cumple todas las normas requeridas
para el libre tráfico de mercancías en la UE.

Se trata de un aparato eléctrico, por lo que debe
ser recogido y eliminado por separado conforme
a la directiva europea relativa a los aparatos
eléctricos y electrónicos usados.

Más información detallada y de seguridad en:

http://laserliner.com/info?an=livchk

Sujeto a modificaciones técnicas. 06.17

ES

20

• Utilizzare l‘apparecchio esclusivamente in conformità con gli scopi
previsti e nei limiti delle specificazioni.

• Gli apparecchi di misurazione e gli accessori non sono giocattoli.
Conservare lontano dalla portata di bambini.

• Manomissioni o modifiche dell‘apparecchio non sono ammesse
e fanno decadere l‘omologazione e la specifica di sicurezza.

• Non sottoporre l‘apparecchio a carichi meccanici, elevate
temperature o forti vibrazioni.

• Fare particolare attenzione quando si lavora in presenza di tensioni
superiori a 24 V/AC rms e 60V/DC, perché il rischio di scosse
elettriche letali sussiste anche al solo contatto con i conduttori
elettrici.

• Se sull‘apparecchio dovessero essere presenti umidità o altri residui
conduttivi, non lo si deve utilizzare sotto tensione. Con tensioni
superiori a > 24 V/AC rms o 60 V/DC aumenta il rischio di scosse
elettriche letali dovute all‘umidità.

• Pulire e asciugare l‘apparecchio prima di utilizzarlo.

• In caso di impiego in esterni, assicurarsi che l‘apparecchio venga
utilizzato solo con le corrette condizioni atmosferiche e osservando
le relative misure di protezione.

• Nella categoria di sovratensione II (CAT II – 300 V) non deve essere
superata la tensione di 300 V tra apparecchio di verifica e massa.

• Prima di qualsiasi misurazione assicurarsi che l‘area da controllare
(p.e. la linea), l‘apparecchio e gli accessori utilizzati (p.e. linea di
collegamento) siano in perfetto stato. Controllare l‘apparecchio su
sorgenti di tensione conosciute (p.e. prese da 230 V per il controllo
della corrente alternata).

• Non utilizzare più l‘apparecchio in caso di guasto di una o più
funzioni.

• Attenersi alle misure di sicurezza stabilite dagli enti locali e nazionali
relative il corretto utilizzo dell‘apparecchio.

• L‘apparecchio non è previsto per l‘uso continuo senza sorveglianza.

• L‘apparecchio non sostituisce il controllo bipolare dell‘assenza di
tensione.

Leggere completamente le istruzioni per l‘uso e l‘opuscolo
allegato "Indicazioni aggiuntive e di garanzia". Attenersi
alle indicazioni ivi riportate. Questo documento deve essere
conservato e fornito insieme all‘apparecchio in caso questo
venga inoltrato a terzi.

!

Funzione / Utilizzo

Test dei collegamenti affidabile e rapido per il rilevamento di cablaggi
errati nelle prese. Con l'aiuto spie di segnalazione, nonché della
leggenda dei codici è possibile leggere la condizione del cablaggio.

Indicazioni di sicurezza

IT

LiveCheck

21

Simboli

Simbolo di tensioni elettriche pericolose: strutture
non protette e sotto tensione all‘interno dell‘edificio
potrebbero rappresentare un serio pericolo per le
persone (rischio di una scosse elettriche).

Avviso di luogo pericoloso

Classe di protezione II: l‘apparecchio è dotato di un
isolamento doppio e rafforzato.

Categoria di sovratensione II: utenze monofase che
vengono collegate a prese normali; p.e. elettrodomestici,
utensili portatili.

Segnale 1
Segnale 2
Segnale 3
Connettore Shuko

(lato posteriore)
Leggenda dei codici

1
2
3
4

5

4

2
3

5

1

Prima di ogni utilizzo controllare l‘apparecchio sotto un
circuito elettrico in esercizio conosciuto in base al campo
di tensione indicato dell‘apparecchio.

!

Verifica di prese

Inserire l‘apparecchio nella presa.
Accertarsi che l‘indicazione TOP
si trovi in alto.

IT

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

• Lo strumento di misura rispetta le disposizioni e i valori limite della
compatibilità elettromagnetica in conformità alla direttiva EMV
2014/30/EU.

• Rispettare le restrizioni locali all’uso, ad es. in ospedali, a bordo di
aerei, in stazioni di servizio o nelle vicinanze di persone portatrici
di pacemaker. Presenza di un influsso pericoloso o di un disturbo
degli e da parte degli apparecchi elettronici.

22

Indicazione attiva Indicazione non attiva

La presa con contato di protezione CEE 7/4 tipo F non protegge
dall‘inversione dei poli. Per questo motivo anche l'avviso
"L / N Reverse" va interpretato in modo corretto. Si consiglia
di usare uno schema di occupazione delle prese identico per
tutto l‘impianto dell‘edificio.

!

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito
ed evitare l‘impiego di prodotti detergenti, abrasivi e solventi.
Immagazzinare l‘apparecchio in un luogo pulito e asciutto.

Dati tecnici

Campo di tensione

230 V ± 10%

Gamma frequenze

50 Hz

Indicazione

Modalità errore con 3 spie

Categoria

di sovratensione

CAT II – 300 V (non condensante)

Grado di inquinamento 2

Tipo di protezione IP20

Condizioni
di lavoro

0°C … 40°C, umidità dell‘aria max. 80%rH, non
condensante, Altezza di lavoro max. 2000 m
sopra il livello del mare (zero normale)

Condizioni
di stoccaggio

-10°C ... 70°C,
Umidità dell‘aria max. 80%rH

Dimensioni 62 x 62 x 68 mm (L x A x P)

Peso

64 g

Norme UE e smaltimento

L‘apparecchio soddisfa tutte le norme necessarie
per la libera circolazione di merci all‘interno dell‘UE.

Questo prodotto è un apparecchio elettrico e deve
pertanto essere raccolto e smaltito separatamente
in conformità con la direttiva europea sulle
apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni e indicazioni di sicurezza:

http://laserliner.com/info?an=livchk

Con riserva di modifiche tecniche. 06.17

IT

Segnale 1

(1)

Segnale 2

(2)

Segnale 3

(3)

Risultato test

Cablaggio corretto

L / N invertiti

L / PE invertiti

N interrotto

PE interrotto

L interrotto

LiveCheck

23

• Wykorzystywać urządzenie wyłącznie zgodnie z przeznaczeniem

podanym w specyfikacji.

• Przyrządy pomiarowe oraz akcesoria nie są zabawkami dla dzieci.
Przechowywać wmiejscu niedostępnym dla dzieci.

• Przebudowa lub zmiany w urządzeniu są niedozwolone i prowadzą
do wygaśnięcia atestu oraz specyfikacji bezpieczeństwa.

• Nie należy narażać urządzenia na obciążenia mechaniczne,

ekstremalne temperatury oraz silne wibracje.

• Zachować szczególną ostrożność przy napięciach powyżej 24 V/AC rms
bądź 60 V/DC. W razie dotknięcia przewodu elektrycznego już w
przy tych napięciach zachodzi śmiertelne niebezpieczeństwo
porażenia prądem elektrycznym.

• Jeżeli urządzenie pokryte jest wilgocią lub innymi pozostałościami
substancji przewodzących prąd, to praca pod napięciem ejst
zabroniona. Począwszy od napięcia > 24 V/AC rms lub 60 V/DC
wilgoć stwarza ryzyko zagrażającego życiu porażenia prądem.

• Przed użyciem oczyścić i osuszyć urządzenie.

• Przy zastosowaniu na zewnątrz należy zwracać uwagę na to,
aby urządzenie było stosowane tylko w odpowiednich warunkach
atmosferycznych bądź z zastosowaniem środków ochronnych.

• W kategorii przepięciowej II (CAT II - 300 V) nie może zostać
przekroczone napięcie 300 V pomiędzy urządzeniem kontrolnym
oraz ziemią.

• Przed każdym pomiarem upewnić się, że testowany obszar
(np. przewód), urządzenie pomiarowe oraz stosowane akcesoria
(np. przewód przyłączeniowy) są wnienagannym stanie. Sprawdzić
urządzenie na znanym źródle napięcia (np. gniazdo 230 V w celu
sprawdzenia napięcia przemiennego).

• Nie wolno używać urządzenia, jeżeli nastąpi awaria jednej lub
kilku funkcji.

• Proszę przestrzegać środków bezpieczeństwa lokalnych lub krajowych
organów w celu prawidłowego stosowania urządzenia.

• Urządzenie nie jest przeznaczone do pracy ciągłej bez nadzoru.

• Przyrząd pomiarowy nie zastępuje dwubiegunowej kontroli braku
napięcia.

Przeczytać dokładnie instrukcję obsługi i załączoną broszurę
„Informacje gwarancyjne i dodatkowe”. Postępować zgodnie
z zawartymi w nich instrukcjami. Niniejszą instrukcję należy
zachować i, w przypadku przekazania urządzenia, wręczyć

kolejnemu posiadaczowi.

!

Funkcja / Zastosowanie

Niezawodny iszybki test połączenia do rozpoznawania błędnego
okablowania wgniazdkach sieciowych. Za pomocą lampek
sygnalizacyjnych oraz legendy kodowania można odczytać stan

okablowania.

Zasady bezpieczeństwa

PL

24

Uwaga niebezpieczeństwo

Klasa ochrony II: Tester posiada wzmocnioną
lub podwójną izolację.

Kategoria przepięciowa II: Odbiorniki jednofazowe,
które podłączane są do normalnych gniazd
wtykowych, np.: urządzenia użytku domowego,
przenośnie narzędzia.

Sygnał 1
Sygnał 2
Sygnał 3
Wtyk zzestykiem

ochronnym (tył)

Legenda kodowania

1
2
3
4

5

4

2
3

5

1

Przed każdym użyciem należy sprawdzić urządzenie na znanym
obwodzie prądu roboczego zgodnie z podanym zakresem
napięcia urządzenia.

!

Kontrola gniazdek sieciowych

Podłączyć urządzenie do
gniazdka sieciowego.

Uważać, aby oznaczenie
TOP znajdowało się na górze.

PL

Symboli

Ostrzeżenie przed niebezpiecznym napięciem
elektrycznym: Niezabezpieczone, przewodzące
prąd części wewnątrz obudowy mogą stwarzać
dla ludzi zagrożenie porażenia prądem.

Zasady bezpieczeństwa

Postępowanie z promieniowaniem elektromagnetycznym

• Przyrząd pomiarowy odpowiada przepisom i wartościom granicznym
kompatybilności elektromagnetycznej zgodnie z dyrektywą EMC

2014/30/UE.

• Należy zwracać uwagę na lokalne ograniczenia stosowania np.
w szpitalach, w samolotach, na stacjach paliw oraz w pobliżu osób
z rozrusznikami serca. Występuje możliwość niebezpiecznego
oddziaływania lub zakłóceń wurządzeniach elektronicznych iprzez
urządzenia elektroniczne.
