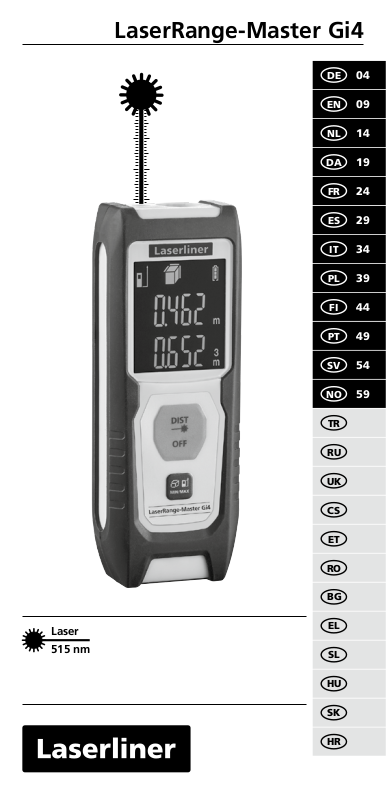

LaserRange-Master Gi4

x · y · z = m

x · y = m

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen.

Diese Unterlage ist aufzubewahren und bei Weitergabe der Lasereinrichtung mitzugeben.

Funktion / Verwendung

Laser-Entfernungsmesser mit grüner Lasertechnologie – Funktionen: Distanzen, Flächen, Volumen, Messung Min./Max.

Allgemeine Sicherheitshinweise

– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck

innerhalb der Spezikationen ein.

– Folgende Personen dürfen das Gerät nur verwenden, wenn sie ent-

weder durch eine Person beaufsichtigt werden, die für ihre Sicherheit zuständig ist oder von dieser Person Anweisungen erhalten haben, wie man das Gerät benutzt: – Personen mit eingeschränkten physischen, sensorischen oder

geistigen Fähigkeiten

– Personen, denen Wissen und/oder Erfahrung zur Benutzung

des Gerätes fehlt – Kinder (unter 14 Jahren). – Das Gerät und sein Zubehör sind kein Kinderspielzeug. – Umbauten oder Veränderungen am Gerät sind nicht gestattet,

dabei erlischt die Zulassung und die Sicherheitsspezikation.

– Setzen Sie das Gerät keiner mechanischen Belastung, enormen

Temperaturen, Feuchtigkeit oder starken Vibrationen aus.

– Das Gerät darf nicht mehr verwendet werden, wenn eine oder

mehrere Funktionen ausfallen oder die Batterieladung schwach ist.

– Bitte beachten Sie die Sicherheitshinweise von lokalen bzw.

nationalen Behörden zur sachgemäßen Benutzung des Gerätes.

Sicherheitshinweise

Umgang mit Lasern der Klasse 2

Laserstrahlung!

Nicht in den Strahl blicken!

Laser Klasse 2

< 1 mW · 635 nm

< 1 mW · 515 nm

EN 60825-1:2014

EN 60825-1:2014/AC:2017

– Achtung: Nicht in den direkten oder reektierten Strahl blicken.

– Den Laserstrahl nicht auf Personen richten. – Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst

zu schließen und der Kopf sofort aus dem Strahl zu bewegen. – Manipulationen (Änderungen) an der Lasereinrichtung sind unzulässig. – Betrachten Sie den Laserstrahl oder die Reektionen niemals mit

optischen Geräten (Lupe, Mikroskop, Fernglas, ...).

LaserRange-Master Gi4

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung – Das Messgerät hält die Vorschriften und Grenzwerte für die elektro-

magnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.

– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen,

an Tankstellen, oder in der Nähe von Personen mit Herzschritmachern,

sind zu beachten. Die Möglichkeit einer gefährlichen Beeinussung oder

Störung von und durch elektronische Geräte ist gegeben.

– Bei einem Einsatz in der Nähe von hohen Spannungen oder unter

hohen elektromagnetischen Wechselfeldern kann die Messgenauigkeit

beeinusst werden.

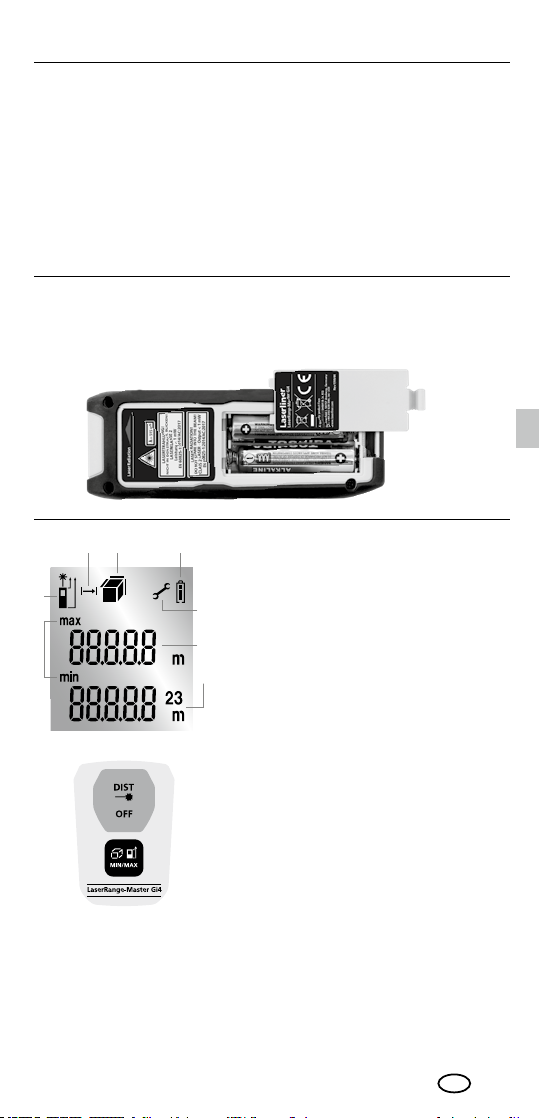

Batterien einlegen

Das Batteriefach öffnen und Batterien (2 x Typ AAA) gemäß den Installations symbolen einlegen. Dabei auf korrekte Polarität achten.

DISPLAY:

Messebene (Referenz) hinten / vorne

Anzeige Länge / Fläche / Volumen

Messwerte / Messergebnisse Einheit m

Zwischenwerte / min/max-Werte

Batteriesymbol

Messung Min./Max.

Fehlfunktion / Service erforderlich

TASTATUR:

AN / Messen / AUS

Länge, Fläche, Volumen, Messung Min./Max.

Messebene (Referenz) hinten / vorne

Einschalten, Messen und Ausschalten:

Gerät an Laser an Messen Gerät aus

1x 2x

1 sec

2 sec

Messebene (Referenz) umschalten:

hinten (Gerät an) vorne

1 sec 2 sec

Messfunktionen umschalten:

Länge Fläche Volumen Messung Messung

(Gerät an)

Min. Max.

1 sec

2x 3x 4x

Längenmessung:

Gerät an Laser an Messung

1x 2x

1 sec

Flächenmessung:

Fläche Laser an 1. Messung Laser an 2. Messung

1x 2x 4x3x

LaserRange-Master Gi4

Volumenmessung:

Volumen 1. Messung 2. Messung 3. Messung

1x 2x 6x4x3x 5x

Messung Min./Max.:

Messung Laser an Messung Beenden Min./Max.

1x 2x 3x

Messung Min.

Das LC-Display zeigt den kleinsten Wert (min) und den aktuellen Wert an. Messung Max. Das LC-Display zeigt den größten Wert (max) und den aktuellen Wert an.

Wichtige Hinweise

– Der Laser zeigt den Messpunkt an, bis zu dem gemessen wird.

In den Laserstrahl dürfen keine Gegenstände hineinragen.

– Das Gerät kompensiert bei der Messung unterschiedliche Raum-

temperaturen. Berücksichtigen Sie daher eine kurze Anpassungszeit bei Ortswechseln mit großen Temperaturunterschieden.

– Das Gerät ist im Außenbereich nur eingeschränkt einsetzbar und

kann bei starker Sonneneinstrahlung nicht verwendet werden.

– Bei Messungen im Freien können Regen, Nebel und Schnee die

Messergebnisse beeinflussen bzw. verfälschen.

– Bei ungünstigen Bedingung wie z.B. schlecht reflektierende Oberflächen

kann die max. Abweichung größer als 3 mm betragen.

– Teppiche, Polster oder Vorhänge reflektieren den Laser nicht optimal.

Benutzen Sie glatte Oberflächen.

– Bei Messungen durch Glas (Fensterscheiben) können die Mess-

ergebnisse verfälscht werden. – Eine Energiesparfunktion schaltet das Gerät automatisch ab. – Reinigung mit einem weichen Tuch. Es darf kein Wasser in das

Gehäuse eindringen.

Fehlercode:

Pythagoreischer Messfehler

Err08:

Batterien austauschen

Err10:

Datenübertragungsfehler

Err11:

Berechnungsfehler

Err14:

Außerhalb des Messbereichs

Err15:

Empfangenes Signal zu schwach

Err16:

Wert außerhalb des Anzeigebereichs

Err26:

Hinweise zur Wartung und Pege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Kalibrierung

Das Messgerät sollte regelmäßig kalibriert und geprüft werden, um die Genauigkeit und Funktion zu gewährleisten. Wir empfehlen ein Kalibrierungsintervalle von 1-2 Jahren. Setzen Sie sich dazu bei Bedarf mit Ihrem Händler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.

Technische Daten (Technische Änderungen vorbehalten. 19W49)

Genauigkeit (typisch)* ± 2 mm Messbereich (innen)** 0,3 m - 40 m Laserklasse 2 / < 1 mW (EN 60825-1:2014/AC:2017) Laserwellenlänge 515 nm

-10°C … 40°C, Luftfeuchtigkeit

Arbeitsbedingungen

Lagerbedingungen

Automatische Abschaltung 30 Sek. Laser / 3 Min. Gerät Stromversorgung 2 x 1,5V LR03 (AAA) Abmessungen (B x H x T) 40 x 110 x 24 mm Gewicht (inkl. Batterien) 90 g

* bis 10 m Messabstand bei gut reflektierender Zieloberfläche und Raumtemperatur. Bei schwach reflektierenden Zieloberflächen kann die Messabweichung um ± 0,2 mm/m steigen.

** bei max. 5000 Lux

max. 20 … 85% rH, nicht kondensierend, Arbeitshöhe max. 2000 m über NN (Normalnull)

-20°C … 70°C, Luftfeuchtigkeit max. 80% rH

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und ElektronikAltgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

http://laserliner.com/info?an=AJJ

LaserRange-Master Gi4

Completely read through the operating instructions, the „Warranty and Additional Information“ booklet as well as the latest information under the internet link at the end of these instructions. Follow the instructions they contain. This document must be kept in a

safe place and if the laser device is passed on, this document must be passed on with it.

Function / Application

Laser distance meter – with green laser technology – Functions: distances, area, volume, min./max. measurement

General safety instructions

– The device must only be used in accordance with its intended

purpose and within the scope of the specications.

– The following persons may use the device only when they are

either supervised by a person who is responsible for their safety or have received instruction from this person on how to use the device:

– Persons with restricted physical, sensory or mental abilities – Persons with no knowledge and/or experience in the use of the device – Children (under the age of 14) – The device and its accessories are not toys.

– Modications or changes to the device are not permitted,

this will otherwise invalidate the approval and safety specications.

– Do not expose the device to mechanical stress, extreme temperatures,

moisture or signicant vibration.

– The device must no longer be used if one or more of its functions fail

or the battery charge is weak.

– Please ensure compliance with the safety regulations set out by local

and national authorities with regard to the correct and proper use of the device.

Safety instructions

Using class 2 lasers

Laser radiation!

Do not stare into the beam!

Class 2 laser

< 1 mW · 515 nm

EN 60825-1:2014/AC:2017

– Attention: Do not look into the direct or reected beam.

– Do not point the laser beam towards persons. – If a person‘s eyes are exposed to class 2 laser radiation, they should

shut their eyes and immediately move away from the beam. – Tampering with (making changes to) the laser device is not permitted. – Under no circumstances should optical instruments

(magnifying glass, microscope, binoculars)

Safety instructions

Dealing with electromagnetic radiation – The measuring device complies with electromagnetic compatibility

regulations and limit values in accordance with EMC-Directive 2014/30/EU.

– Local operating restrictions – for example, in hospitals, aircraft,

petrol stations or in the vicinity of people with pacemakers – may apply. Electronic devices can potentially cause hazards or interference or be subject to hazards or interference.

– The measuring accuracy may be affected when working close

to high voltages or high electromagnetic alternating elds.

Inserting batteries

Open the battery compartment and insert batteries (2 x typ AAA) according to the symbols. Be sure to pay attention to polarity.

DISPLAY:

Measurement point (reference) rear / front

Display length / area / volume

Measurement values / Measurement results Unit m

Intermediate values / min/max values

Battery symbol

Min./max. measurement

Malfunction / service required

KEYPAD:

ON / Measure / OFF

Length, area, volume,

min./max. measurement Measurement point (reference)

rear / front

LaserRange-Master Gi4

Switch on, measure and switch off:

Device on Laser on Measure Device off

1x 2x

1 sec

2 sec

Change measurement point (reference):

Rear (device on) Front

1 sec 2 sec

Change measurement function:

Length Area Volume Min. Max.

ment ment

(Device on)

measure- measure-

1 sec

2x 3x 4x

Length measurement:

Device on Laser on Measurement

1x 2x

1 sec

Area measurement:

Area Laser on 1. measure- Laser on 2. measure ment ment

1x 2x 4x3x

Volume measurement:

Volume 1. Measurement 2. Measurement 3. Measurement

1x 2x 6x4x3x 5x

Min./max. measurement:

Min./max. Laser on Measurement Stop measurement

1x 2x 3x

Min. measurement

The LC display shows the lowest value (min.) and the current value. Max. measurement The LC display shows the highest value (max.) and the current value.

Important notices

– The laser points to the location that will be measured.

No objects may get into the laser‘s line of measurement.

– The device compensates the measurement for different room

temperatures. Therefore allow the device a brief adaptation period when changing locations with large temperature differences.

– The device is only conditionally useable in outdoor areas and cannot

be used in strong sunlight.

– The measurement results of outdoor measurements may be influenced

or falsified by rain, fog and snow.

– In unfavourable conditions, e.g. with poorly reflecting surfaces,

the maximum deviation may be greater than 3mm.

– Carpeting, upholstery or curtains will not reflect the laser optimally.

Measure to flat surfaces.

– Measurements made through glass (window panes) can falsify

measurement results. – An energy-saving function switches the device off automatically. – Clean with a soft cloth. Water may not be allowed to penetrate

the housing.

Error codes:

Err08:

Pythagorean measurement error

Err10:

Replace the battery

Err11:

Data transfer error

Err14:

Calculation error

Err15:

Outside the measuring range

Err16:

Received signal too weak

Err26:

Value outside display range

LaserRange-Master Gi4

Information on maintenance and care

Clean all components with a damp cloth and do not use cleaning agents, scouring agents and solvents. Remove the battery(ies) before storing for longer periods. Store the device in a clean and dry place.

Calibration

The measuring device should be calibrated and tested on a regular basis to ensure it is accurate and working properly. We recommend the measuring device is calibrated every 1 - 2 years. If necessary, contact your distributor or the UMAREX-LASERLINER service department.

Technical Data (Subject to technical changes without notice. 19W49)

Precision (typical)* ± 2 mm Measurement range

(inside)** Laser class 2 / < 1 mW (EN 60825-1:2014/AC:2017) Laser wavelength 515 nm

Operating conditions

Storage conditions

Automatic switch-off 30 sec laser / 3 min device Power supply 2 x 1,5V LR03 (AAA) Dimensions (W x H x D) 40 x 110 x 24 mm Weight (incl. batteries) 90 g

* measuring distance up to 10 m with strongly reflective target surface and at room temperature. The measurement deviation may increase by ± 0.2 mm/m for weakly reflective target surfaces.

** at max. 5000 lux

0.3 m - 40 m

-10°C…40°C, max. humidity 20…85% rH, no condensation, max. working altitude 2000 m above sea level

-20°C…70°C, max. humidity 80% rH

EU directives and disposal

This device complies with all necessary standards for the free movement of goods within the EU.

This product is an electric device and must be collected separately for disposal according to the European Directive on waste electrical and electronic equipment.

Further safety and supplementary notices at:

http://laserliner.com/info?an=AJJ

Lees de handleiding, de bijgevoegde brochure ‚Garantie- en aanvullende aanwijzingen‘ evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op.

Bewaar deze documentatie en geef ze door als u de laserinrichting doorgeeft.

Functie / Toepassing

Laser-afstandsmeter met groene lasertechnologie – Functies: afstanden, oppervlakte, volume, meting min./max.

Algemene veiligheidsaanwijzingen

– Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven

speccaties.

– De hiernavolgend vermelde personen mogen het apparaat alleen

gebruiken onder toezicht van een persoon die voor hun veiligheid verantwoordelijk is of als ze door deze persoon werden geïnstrueerd in het gebruik van het apparaat: – Personen met beperkte fysieke, sensorische of geestelijke vermogens.

– Personen die niet over de vereiste kennis / ervaring beschikken om het

apparaat te gebruiken. – kinderen (onder 14 jaar) – Het apparaat en het toebehoren zijn geen kinderspeelgoed. – Ombouwwerkzaamheden of veranderingen aan het apparaat

zijn niet toegestaan, hierdoor komen de goedkeuring en de

veiligheidsspecicatie te vervallen.

– Stel het apparaat niet bloot aan mechanische belasting,

extreme temperaturen, vocht of sterke trillingen.

– Het apparaat mag niet meer worden gebruikt als een of meerdere

functies uitvallen of de batterijlading zwak is.

–

Neem de veiligheidsvoorschriften van lokale resp. nationale instantiesvoor het veilige en deskundige gebruik van het apparaat in acht.

Veiligheidsinstructies

Omgang met lasers van klasse 2

Laserstraling!

Niet in de straal kijken!

Laser klasse 2

< 1 mW · 515 nm

EN 60825-1:2014/AC:2017

– Opgelet: Kijk nooit in de directe of reecterende straal.

– Richt de laserstraal niet op personen. – Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust

te sluiten en uw hoofd zo snel mogelijk uit de straal te bewegen. – Manipulaties (wijzigingen) aan de laserinrichting zijn niet toegestaan. – Bekijk de laserstraal of de reecties nooit met behulp van

optische apparaten (loep, microscoop, verrekijker, …).

LaserRange-Master Gi4

Veiligheidsinstructies

Omgang met elektromagnetische straling – Het meettoestel voldoet aan de voorschriften en grenswaarden voor de

elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.

– Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen,

op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.

– Bij de toepassing in de buurt van hoge spanningen of hoge

elektromagnetische wisselvelden kan de meetnauwkeurigheid negatief worden beïnvloed.

Batterij plaatsen

Open het battervakje en plaats de batteren (2 x type AAA) overeenkomstig de installatie symbolen. Let daarb op de juiste polariteit.

DISPLAY:

Meetniveau (referentie)

achter / voor Weergave lengte / oppervlak / volume

Meetwaarden / meetresultaten

eenheid m Tussenwaarden / min-/max-waarde

Batterijsymbool

Meting min./max.

Storing / service vereist

TOETSENBORD:

AAN / Meten /

Lengte, oppervlak, volume, meting min./max.

Meetniveau (referentie) achter / voor

UIT

Inschakelen, meten en uitschakelen:

Apparaat aan Laser aan Meten Apparaat uit

1x 2x

1 sec

2 sec

Skift af måleplan (reference):

Achter (apparaat aan) Voor

1 sec 2 sec

Meetfunctie omschakelen:

Lengte Oppervlak Volume Meting Meting

(Apparaat aan)

min. max.

1 sec

2x 3x 4x

Lengtemeting:

Apparaat aan Laser aan Meting

1x 2x

1 sec

Oppervlaktemeting:

Oppervlak Laser aan 1e meting Laser aan 2e meting

1x 2x 4x3x

LaserRange-Master Gi4

Volumemeting:

Volume 1e meting 2e meting 3e meting

1x 2x 6x4x3x 5x

Meting min./max.:

Meting Laser aan Meting Afsluiten min./max.

1x 2x 3x

Meting min.

Het LC-display geeft de kleinste waarde (min.) en de actuele waarde aan. Meting max. Het LC-display geeft de grootste waarde (max.) en de actuele waarde aan.

Belangrijke opmerkingen

– De laser geeft het meetpunt aan tot waar gemeten wordt.

De laserstraal mag niet door voorwerpen onderbroken worden.

– Bij de meting compenseert het apparaat verschillende ruimte-

temperaturen. Houd daarom rekening met een korte aanpassingstijd bij plaatsveranderingen met grote temperatuurverschillen.

– Het apparaat kan in het buitenbereik slechts beperkt worden

toegepast en kan bij sterke zoninstraling niet worden gebruikt.

– Bij metingen in de openlucht kunnen regen, mist en sneeuw

de meetresultaten beïnvloeden resp. vervalsen.

– Bij ongunstige omstandigheden zoals bijv. slecht reflecterende

oppervlakken kan de maximale afwijking meer dan 3 mm bedragen.

– Tapijten, kussens of gordijnen reflecteren de laser niet optimaal. Werk

dus met gladde oppervlakken. Bij metingen door glas (ramen) kunnen de meetresultaten worden vervalst.

– – Een energiebesparingsfunctie schakelt het apparaat automatisch uit. – Reinig het apparaat met een zachte, droge doek. Er mag geen water

in de behuizing dringen.

Foutcode:

Err08:

Pythagorische meetfout

Err10:

Batterij is bijna leeg

Err11:

Fout tijdens de gegevensoverdracht

Err14:

Berekeningsfout

Err15:

Buiten het meetbereik

Err16:

Ontvangen signaal te zwak

Err26:

Waarde buiten het weergavebereik

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

Kalibratie

Het meettoestel dient regelmatig gekalibreerd en gecontroleerd te worden om de nauwkeurigheid en de functie te waarborgen. Wij adviseren, het toestel om de 1 - 2 jaar te kalibreren. Neem hiervoor zo nodig contact op met uw handelaar of de serviceafdeling van UMAREX-LASERLINER.

Technische gegevens

(Technische veranderingen voorbehouden. 19W49)

Nauwkeurigheid (karakteristiek)*

Meetbereik (binnen)** 0,3 m - 40 m Laserklasse 2 / < 1 mW (EN 60825-1:2014/AC:2017) Lasergolflengte 515 nm

Werkomstandigheden

Opslagvoorwaarden

Automatische uitschakeling 30 sec. laser / 3 min. apparaat Stroomverzorging 2 x 1,5V LR03 (AAA) Afmetingen (B x H x D) 40 x 110 x 24 mm Gewicht (incl. batterijen) 90 g

* tot 10 m meetafstand bij goed reflecterend doeloppervlak en bij ruimtetemperatuur. Bij zwak reflecterende doeloppervlakken kan de meetafwijking ± 0,2 mm/m groter worden.

** bij max. 5000 lux

± 2 mm

-10°C … 40°C, luchtvochtigheid max. 20 … 85% rH, niet-condenserend, werkhoogte max. 2000 m boven NAP (Nieuw Amsterdams Peil)

-20°C … 70°C, luchtvochtigheid max. 80% rH

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder:

http://laserliner.com/info?an=AJJ

LaserRange-Master Gi4

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette

dokument skal opbevares og følge med laserenheden, hvis denne overdrages til en ny bruger.

Funktion / Anvendelsesformål

Laser-afstandsmåler med grøn laserteknologi – Funktioner: afstande, ade, rumfang, måling min/max

Almindelige sikkerhedshenvisninger

– Apparatet må kun bruges til det tiltænkte anvendelsesformål inden

for de givne specikationer.

– Følgende personer må kun anvende apparatet, hvis disse enten er

under opsyn af en person, som er ansvarlig for sikkerheden, eller hvis de af denne person har modtaget instruktion i, hvordan man benytter apparatet:

– Personer med begrænsede fysiske, sensoriske eller mentale evner. – Personer, der mangler viden om og/eller erfaring i at bruge apparatet. – Børn (under 14 år). – Hverken apparatet eller dets tilbehør er legetøj. – Ombygning eller ændring af apparatet er ikke tilladt og vil medføre,

at godkendelsen og sikkerhedsspecikationerne bortfalder.

– Undgå at udsætte apparatet for mekaniske belastninger, meget

høje temperaturer, fugt eller kraftige vibrationer.

– Apparatet må ikke anvendes længere, hvis en eller ere funktioner

svigter, eller hvis batteriladningen er svag.

– Iagttag sikkerhedsforanstaltningerne fra lokale og/eller nationale

myndigheder med henblik på saglig korrekt brug af apparatet.

Sikkerhedsanvisninger

Omgang med lasere i klasse 2

Laserstråling!

Se ikke ind i strålen!

Laser klasse 2

< 1 mW · 515 nm

EN 60825-1:2014/AC:2017

– Pas på: Undgå at se ind i en direkte eller reekterende stråle.

– Undgå at rette laserstrålen mod personer. – Hvis laserstråling i klasse 2 rammer en person i øjnene, skal

vedkommende bevidst lukke øjnene og straks fjerne hovedet

fra strålen. – Manipulation (ændring) af laserenheden er ikke tilladt. – Laserstrålen eller dens reeksioner må aldrig betragtes gennem

optisk udstyr (lup, mikroskop, kikkert, ...).

Sikkerhedsanvisninger

Omgang med elektromagnetisk stråling – Måleapparatet overholder forskrifterne og grænseværdierne

for elektromagnetisk kompatibilitet iht. EMC-direktiv 2014/30/EU.

– Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i y eller

i nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning eller fejl i eller pga. elektronisk udstyr er til stede.

– Ved anvendelse i nærheden af høje spændinger eller under høje

elektromagnetiske vekselfelter kan måleapparatets nøjagtighed blive påvirket.

Isætning af batterier

Åbn batterihuset og læg batterierne (2 x Type AAA) i. Vær opmærksom på de angivne poler.

DISPLAY:

Måleplan (reference)

bag / foran Visning Længde / Flade / Rumfang

Måleværdier / Måleresultater

Enhed i m Mellemværdier / min/max-værdier

Batterisymbol

Måling min/max

Fejlfunktion / kræver service

TASTATUR:

TÆND / Måling / SLUK

Længde, Flade, Rumfang, Måling min/max

Måleplan (reference) bag / foran

LaserRange-Master Gi4

Tænding, måling og slukning:

Enhed tændt Laser tændt Måling Enhed slukket

1x 2x

1 sec

2 sec

Skift af måleplan (reference):

Bag (Enhed tændt) Foran

1 sec 2 sec

Skift af målefunktion:

Længde Flade Rumfang Måling Måling

(Enhed tændt)

min max

1 sec

2x 3x 4x

Længdemåling:

Enhed tændt Laser tændt Måling

1x 2x

1 sec

Flademåling:

Flade Laser tændt 1. måling Laser tændt 2. måling

1x 2x 4x3x

Rumfangsmåling:

Rumfang 1. måling 2. måling 3. måling

1x 2x 6x4x3x 5x

Måling min/max:

Måling Laser tændt Måling Afslut min/max

1x 2x 3x

Måling min

På LC-displayet vises den mindste værdi (min) og den aktuelle værdi. Måling max På LC-displayet vises den største værdi (max) og den aktuelle værdi.

Vigtigt

– Laseren angiver det målepunkt, hvortil der måles. Der må ikke komme

genstande i vejen for laserstrålen.

– Enheden kompenserer for forskellige rumtemperaturer under målingen.

Man skal derfor være opmærksom på, at der er en kort tilpasningstid, når der skiftes mellem steder med store temperaturforskelle.

– Enheden kan kun bruges i begrænset omfang udendørs og slet ikke

i kraftigt sollys.

– Ved måling i det fri kan regn, tåge og sne påvirke og/eller forfalske

måleresultaterne.

– Under ugunstige forhold som fx dårligt reflekterende overflader

kan den maksimale afvigelse være større end 3 mm.

– Tæpper, puder eller gardiner reflekterer ikke laseren optimalt.

Sørg for at bruge glatte overflader.

– Ved måling gennem glas (ruder) risikerer man, at måleresultatet bliver

forfalsket. – En energisparefunktion slukker automatisk for enheden. – Rengøres med en blød klud. Der må ikke trænge vand ind i huset.

Fejlkode:

Err08:

Pythagoræisk målefejl

Err10:

Udskift batterier

Err11:

Dataoverførselsfejl

Err14:

Beregningsfejl

Err15:

Uden for måleområdet

Err16:

Modtaget signal for svagt

Err26:

Værdi uden for visningsområde

LaserRange-Master Gi4

Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og opløsningsmidler. Batterierne skal tages ud inden længere opbevaringsperioder. Apparatet skal opbevares på et rent og tørt sted.

Kalibrering

Måleapparatet skal jævnligt kalibreres og kontrolleres for at sikre præcision og funktion. Vi anbefaler kalibreringsintervaller på 1-2 år. Kontakt ved behov din forhandler eller henvend dig til serviceafdelingen i UMAREX-LASERLINER.

Tekniske data (Ret til ændringer forbeholdt. 19W49)

Nøjagtighed (typisk)* ± 2 mm Måleområde (indendørs)** 0,3 m - 40 m Laserklasse 2 / < 1 mW (EN 60825-1:2014/AC:2017) Laserbølgelængde 515 nm

Arbejdsbetingelser

Opbevaringsbetingelser

Automatisk slukning 30 sek. laser / 3 min. apparat Strømforsyning 2 x 1,5V LR03 (AAA) Mål (B x H x D) 40 x 110 x 24 mm Vægt (inkl. batterier) 90 g

* op til 10 m måleafstand ved godt reflekterende måloverflade og rumtemperatur. Ved svagt reflekterende måloverflader, kan måleafvigelsen stige med ± 0,2 mm/m.

** ved maks. 5000 lux

-10°C … 40°C, luftfugtighed maks. 20 … 85% rH, ikke-kondenserende, arbejdshøjde maks. 2000 m.o.h.

-20°C … 70°C, luftfugtighed maks. 80% rH

EU-bestemmelser og bortskaffelse

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU.

Dette produkt er et elapparat og skal indsamles og bortskaffes separat i henhold til EF-direktivet for (brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips på:

http://laserliner.com/info?an=AJJ

Lisez entièrement le mode d‘emploi, le carnet ci-joint «Remarques supplémentaires et concernant la garantie» et les renseignements et consignes présentés sur le lien Internet précisé à la fin de ces

instructions. Suivez les instructions mentionnées ici. Conservez

ces informations et les donner à la personne à laquelle vous remettez

le dispositif laser.

Fonction / Emploi prévu

Télémètre laser avec la technologie laser verte – Fonctions: distances, surfaces, volume, mesure Min./Max.

Consignes de sécurité générales

– Utiliser uniquement l‘instrument pour l‘emploi prévu dans le cadre

des spécications. – Les personnes suivantes ne sont autorisées à utiliser l’appareil que si

elles sont surveillées par une autre personne responsable de leur sécurité ou si elles ont reçu des instructions de cette personne leur montrant comment utiliser l’appareil : – Les personnes aux capacités physiques, sensorielles ou mentales

réduites.

– Les personnes manquant de connaissances et/ou d’expérience pour

savoir comment utiliser l’appareil.

– Les enfants (de moins de 14 ans). – Les appareils et les accessoires ne sont pas des jouets.

– Les transformations ou modications de l’appareil ne sont pas autorisées,

et annuleraient l’homologation et les spécications de sécurité. – Ne pas soumettre l’appareil à une charge mécanique, ni à des tempéra-

tures extrêmes ni à de l’humidité ou à des vibrations importantes.

– Ne plus utiliser l‘instrument lorsqu‘une ou plusieurs fonction(s) ne

fonctionne(nt) plus ou lorsque le niveau de charge de la pile est bas. – Prière de tenir compte des mesures de sécurité de l‘administration

locale et/ou nationale relative à l‘utilisation correcte de l‘appareil.

Consignes de sécurité

Utilisation des lasers de classe 2

Rayonnement laser!

Ne pas regarder dans le faisceau.

Appareil à laser de classe 2

< 1 mW · 515 nm

EN 60825-1:2014/AC:2017

– Attention : Ne pas regarder le rayon direct ou rééchi.

– Ne pas diriger le rayon laser sur des personnes. – Si le rayonnement laser de la classe 2 touche les yeux, fermez déli-

bérément les yeux et tournez immédiatement la tête loin du rayon.

– Il est interdit de manipuler (modier) le dispositif laser. – Ne jamais regarder le faisceau laser ni les réexions à l’aide

d’instruments optiques (loupe, microscope, jumelles, etc.).

LaserRange-Master Gi4

Consignes de sécurité

Comportement à adopter lors de rayonnements électromagnétiques – L’appareil de mesure respecte les prescriptions et les valeurs limites

de compatibilité électromagnétique conformément à la directive

CEM 2014/30/UE.

– Il faut tenir compte des restrictions des activités par ex. dans les

hôpitaux, les avions, les stations-services ou à proximité de personnes

portant un stimulateur cardiaque. Les appareils électroniques peuvent être la source ou faire l‘objet de risques ou de perturbations.

– L‘utilisation de l‘instrument de mesure à proximité de tensions élevées

ou dans des champs alternatifs électromagnétiques forts peut avoir

une inuence sur la précision de la mesure.

Mise en place des piles

Ouvrir le compartiment à piles et introduire les piles (2 du type AAA) en respectant les symboles de pose. Veiller à ce que la polarité soit correcte.

AFFICHAGE :

Plan de mesure (référence) arrière / avant

Afchage de la longueur / de la surface / du volume

Valeurs mesurées / Résultats de mesure Unité en m

Valeurs intermédiaires /

Valeurs mini./maxi. Symbole des piles

Mesure Min./Max.

Dysfonctionnement /

Maintenance nécessaire

CLAVIER :

MARCHE / Mesurer / ARRÊT

Longueur, Surface, Volume, Mesure Min./Max.

Plan de mesure (référence) arrière / avant

Mise en marche, mesure et arrêt :

Instrument Laser activé Mesurer Instrument

en marche à l‘arrêt

1x 2x

1 sec

2 sec

Commutation au plan de mesure (référence) :

Arrière Avant (Instrument en marche)

1 sec 2 sec

Changer de fonctions de mesure :

Longueur Surface Volume Mesure Mesure

(Instrument en marche)

Min. Max.

1 sec

2x 3x 4x

Mesure de la longueur :

Instrument Laser activé Mesure en marche

1x 2x

1 sec

Mesure de la surface :

Surface Laser activé 1ère Laser activé 2e mesure mesure

1x 2x 4x3x

LaserRange-Master Gi4

Mesure du volume :

Volume 1ère mesure 2e mesure 3e mesure

1x 2x 6x4x3x 5x

Mesure Min./Max. :

Mesure Laser activé Mesure Terminer Min./Max.

1x 2x 3x

Mesure Min. L'écran à cristaux liquides indique la valeur

minimale (min.) et la valeur actuelle. Mesure Max. L'écran à cristaux liquides indique la valeur maximale (max.) et la valeur actuelle.

Remarques importantes

– Le laser affi che le point jusqu‘auquel la mesure sera effectuée.

Aucun objet ne doit se dépasser dans le champ du rayon laser.

– Pendant la mesure, l‘instrument compense les écarts de température

ambiante. En cas d‘écarts de température importants, tenez compte d‘une courte période d‘adaptation suite au changement de lieu.

– L‘utilisation de l‘instrument à l‘extérieur est limitée et il n‘est pas

possible de l‘utiliser en cas de fort ensoleillement.

– La pluie, le brouillard et la neige peuvent influencer voire fausser

les mesures à l‘air libre.

– L‘écart peut être supérieur à 3mm en cas de mauvaises conditions

de mesure par ex. en cas de surfaces à mauvaise réflexion.

– Les tapis, les sièges rembourrés ou les rideaux ne renvoient pas le rayon

laser de manière optimale. Utiliser des surfaces lisses.

– Dans le cas de mesures à travers du verre (vitres), il est possible que

les résultats de mesure soient faussés. – Une fonction d‘économie d‘énergie éteint automatique l‘instrument. – Nettoyage avec une lingette douce. L‘eau ne doit pas pénétrer dans

le boîtier.

Code erreur :

Err08:

Erreur de mesure pythagorique

Err10:

Echanger les piles

Err11:

Erreur de transfert des données

Err14:

Erreur de calcul

Err15:

En dehors de la plage de mesure

Err16:

Le signal reçu est trop faible

Err26:

Valeur en dehors de la plage d'affichage

Remarques concernant la maintenance et l‘entretien

Nettoyer tous les composants avec un chiffon légèrement humide et

éviter d‘utiliser des produits de nettoyage, des produits à récurer ou des

solvants. Retirer la/les pile(s) avant tout stockage prolongé de l‘appareil.

Stocker l‘appareil à un endroit sec et propre.

Calibrage

Il est nécessaire de calibrer et de contrôler régulièrement l’instrument de mesure an d’en garantir la précision et le fonctionnement. Nous recommandons de le calibrer tous les 1 à 2ans. Pour cela,

communiquez au besoin avec votre distributeur ou le service

après-vente d’UMAREX-LASERLINER.

Données techniques

(Sous réserve de modifications techniques. 19W49)

Précision (typique)* ± 2 mm Plage de mesure

à l‘intérieur** Laser classer 2 / < 1 mW (EN 60825-1:2014/AC:2017) Longueur de l’onde laser 515 nm

Conditions de travail

Conditions de stockage

Arrêt automatique 30 secondes laser / 3 min appareil Alimentation électrique Piles 2 x 1,5V LR03 (AAA) Dimensions (L x H x P) 40 x 110 x 24 mm Poids (piles incluse) 90 g

* jusqu‘à une distance de 10 m avec une surface cible bien réfléchissante et à température ambiante. L‘écart de mesure peut atteindre ± 0,2 mm/m en cas de surfaces cibles à faible réflexion.

** à 5000 lx max.

0,3 m - 40 m

-10°C … 40°C, humidité relative de l’air max. 20 … 85% rH, non condensante, altitude de travail max. de 2000m au-dessus du niveau moyen de la mer

-20°C … 70°C, humidité relative de l’air max. 80% rH

Réglementation UE et élimination des déchets

L‘appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l‘Union européenne.

Ce produit est un appareil électrique et doit donc faire l‘objet d‘une collecte et d‘une mise au rebut sélectives conformément à la directive européenne sur les anciens appareils électriques et électroniques (directive DEEE).

Autres remarques complémentaires et consignes de sécurité sur http://laserliner.com/info?an=AJJ

LaserRange-Master Gi4

Lea atentamente las instrucciones y el libro adjunto de «Garantía e información complementaria», así como toda la información e indicaciones en el enlace de Internet indicado al final de estas instrucciones. Siga las instrucciones indicadas en ellas. Conserve

esta documentación y entréguela con el dispositivo si cambia de manos.

Funcionamiento y uso

Distanciómetro láser con tecnología láser verde – Funciones: distancias, supercies, volumen, medición mín./máx.

Indicaciones generales de seguridad

– Utilice el aparato únicamente para los usos previstos dentro

de las especicaciones.

– Las personas indicadas a continuación solo pueden utilizar el aparato

bajo la vigilancia de una persona responsable de su seguridad o bien si han sido instruidas por esa persona en el uso del aparato: – Personas con capacidades físicas, sensoriales o psíquicas disminuidas.

– personas que carezcan de los conocimientos y/o la experiencia en

el uso del aparato. – menores (de 14 años). – El aparato y sus accesorios no son juguetes infantiles. – No está permitido realizar transformaciones ni cambios en el aparato,

en ese caso pierde su validez la homologación y la especicación de seguridad.

– No exponga el aparato a cargas mecánicas, temperaturas muy elevadas,

humedad o vibraciones fuertes.

– No se puede seguir utilizando el aparato cuando falla alguna función

o la carga de la batería es débil.

– Por favor respete las medidas de seguridad dispuestas por las autoridades

locales o nacionales en relación al uso adecuado del aparato.

Instrucciones de seguridad

Manejo de láseres de clase 2

Rayo láser!

¡No mire al rayo láser!

Láser clase 2

< 1 mW · 515 nm

EN 60825-1:2014/AC:2017

– Atención: No mire directamente el rayo ni su reejo.

– No oriente el rayo láser hacia las personas. – Si el rayo láser de clase 2 se proyecta en los ojos, ciérrelos

inmediatamente y aparte la cabeza de su trayectoria. – No está permitido manipular (alterar) este dispositivo. – No mire nunca el rayo láser o las reexiones con aparatos

ópticos (lupa, microscopio, prismáticos, ...).

Instrucciones de seguridad

Manejo de radiación electromagnética – El instrumento de medición cumple las normas y limitaciones

de compatibilidad electromagnética según la Directiva 2014/30/UE de compatibilidad electromagnética (EMC).

– Es necesario observar las limitaciones de uso locales, por ejemplo en

hospitales, aviones, gasolineras o cerca de personas con marcapasos. Se pueden producir efectos peligrosos o interferencias sobre los dispositivos electrónicos o por causa de estos.

– El uso cerca de altas tensiones o bajo campos electromagnéticos

alternos elevados puede mermar la precisión de la medición.

Poner las pilas

Abra la caja para pilas e inserte las pilas (2 x Tipo AAA) según los símbolos de instalación. Coloque las pilas en el polo correcto.

INDICADOR:

Nivel de medición (Referencia)

detrás / delante

Indicación Longitud / Supercie /

Volumen Valores de medición / Resultados

Unidad m Valores intermedios / Valores mín/máx

Símbolo de pilas

Medición mín./máx.

Error en funcionamiento /

Servicio necesario

TECLADO:

CON / Medir / DES

Longitud, Supercie, Volumen,

Medición mín./máx. Nivel de medición (Referencia)

detrás / delante

LaserRange-Master Gi4

Conectar, medir y desconectar:

Aparato Láser Medir Aparato apagado encendido encendido

1x 2x

1 sec

Conmutar nivel de medición (Referencia):

Detrás Delante (Aparato encendido)

1 sec 2 sec

Conmutar funciones de medición:

Longitud Superficie Volumen Medición Medición

(Aparato encendido)

1 sec

mín. máx.

2 sec

2x 3x 4x

Medición de longitudes:

Aparato Láser Medición encendido encendido

1x 2x

1 sec

Medición de superficies:

Superficie Láser 1. Medición Láser 2. Medición encendido encendido

1x 2x 4x3x

Medición del volumen:

Volumen 1. Medición 2. Medición 3. Medición

1x 2x 6x4x3x 5x

Medición mín./máx.:

Medición Láser Medición Finalizar mín./máx. encendido

1x 2x 3x

Medición mín.

La pantalla LC muestra el valor mínimo (mín.) y el valor actual. Medición máx. La pantalla LC muestra el valor máximo (máx.) y el valor actual.

Avisos importantes

– El láser indica el punto de medición hasta el que se va a medir.

En el rayo láser no deben penetrar objetos.

– El aparato compensa diferentes temperaturas ambientales al medir.

Por ello considere un tiempo corto de adaptación, al cambiar de lugar con grandes diferencias de temperatura.

– El aparato sólo puede usarse limitadamente en exteriores y no puede

usarse con fuertes rayos solares.

– En mediciones en el exterior la lluvia, la niebla y la nieve pueden influir

y falsificar los resultados de medición.

– En condiciones desfavorables como p. ej. superficies mal reflectantes

la discrepanacia máx. puede ser mayor de 3 mm.

– Alfombras, acolchados o cortinas no reflejan el láser óptimamente.

Utilice superficies lisas.

– En mediciones a través de cristal (ventanas), pueden falsificarse

los resultados de medición.

– Una función economizante de energía desconecta automáticamente

el aparato.

– Limpieza con un paño suave. No debe penetrar agua en la caja.

Código de errores:

Err08:

Error de medición pitagórico

Err10:

Cambiar las pilas

Err11:

Error en la transmisión de datos

Err14:

Error de cálculo

Err15:

Fuera de la gama de medición

Err16:

Señal receptora demasiado débil

Err26:

Valor fuera del rango de indicación

LaserRange-Master Gi4

Indicaciones sobre el mantenimiento y el cuidado

Limpie todos los componentes con un paño ligeramente humedecido y evite el uso de productos de limpieza, abrasivos y disolventes. Retire la/s pila/s para guardar el aparato por un periodo prolongado. Conserve el aparato en un lugar limpio y seco.

Calibración

El aparato debería ser calibrado y vericado con regularidad para poder garantizar la precisión y el funcionamiento. Se recomienda una periodicidad de calibración 1 a 2 años. Dado el caso, puede ponerse en contacto con su distribuidor especializado o diríjase al Servicio Técnico de UMAREX-LASERLINER.

Datos Técnicos (Salvo modificaciones. 19W49)

Precisión (típico)* ± 2 mm Gama de medición

interiores** Clase de láser 2 / < 1 mW (EN 60825-1:2014/AC:2017) Longitud de onda del láser 515 nm

Condiciones de trabajo

Condiciones de almacén

Apagado automático Láser 30 seg. / aparato 3 min. Alimentación 2 x 1,5V LR03 (AAA) Dimensiones (An x Al x F) 40 x 110 x 24 mm Peso (pilas incluida) 90 g

* Distancia de medición hasta 10 m con superficies reflectantes y a temperatura ambiente. Sobre superficies de baja reflexión, puede aumentar la tolerancia de las mediciones en +/- 0,2 mm/m.

** Con un máximo de 5000 lux

0,3 m - 40 m

-10°C … 40°C, humedad del aire máx. 20 … 85% r.h., no condensante, altitud de trabajo máx. 2000 m sobre el nivel del mar (nivel normal cero)

-20°C … 70°C, humedad del aire máx. 80% r.h.

Disposiciones europeas y eliminación

El aparato cumple todas las normas requeridas para el libre tráfico de mercancías en la UE.

Se trata de un aparato eléctrico, por lo que debe ser recogido y eliminado por separado conforme a la directiva europea relativa a los aparatos eléctricos y electrónicos usados.

Más información detallada y de seguridad en:

http://laserliner.com/info?an=AJJ

Leggere attentamente le istruzioni per l‘uso, l’opuscolo allegato

„Ulteriori informazioni e indicazioni garanzia“, nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Questo documento deve essere

conservato e fornito insieme all‘apparecchio laser in caso questo venga inoltrato a terzi.

Funzione / Scopo

Telemetro laser con tecnologia laser verde –

Funzioni: distanze, superci, volumi,

misurazione min./max.

Indicazioni generali di sicurezza

– Utilizzare l‘apparecchio esclusivamente in conformità con gli scopi

previsti e nei limiti delle specicazioni.

– Le persone di seguito indicate possono utilizzare questo apparecchio

solo sotto la sorveglianza di un individuo responsabile della loro sicurezza oppure se sono state istruite da detto individuo riguardo

all’uso dell’apparecchio: – persone con limitate capacità siche, sensoriali o psichiche

– persone che non hanno conoscenza e/o esperienza riguardo all’uso

dell’apparecchio

– bambini (di età inferiore a 14 anni)

– Questo apparecchio e i suoi accessori non sono un giocattolo.

– Manomissioni o modiche dell‘apparecchio non sono ammesse e fanno

decadere l‘omologazione e la specica di sicurezza.

– Non sottoporre l‘apparecchio a carichi meccanici, elevate temperature,

umidità o forti vibrazioni.

– Non utilizzare più l‘apparecchio in caso di guasto di una o più funzioni

oppure se le batterie sono quasi scariche.

– Attenersi alle misure di sicurezza stabilite dagli enti locali e nazionali

relative al corretto utilizzo dell‘apparecchio.

Indicazioni di sicurezza

Manipolazione di laser della classe 2

Radiazione laser!

Non guardare direttamente

il raggio! Laser classe 2

< 1 mW · 515 nm

EN 60825-1:2014/AC:2017

– Attenzione: non guardare direttamente il raggio o quello riesso.

– Non puntare il raggio laser su persone. – Nel caso in cui la radiazione laser della classe 2 dovesse colpire

gli occhi, chiuderli e spostare la testa dalla direzione del raggio.

– Non sono permesse manipolazioni (modiche) dell‘apparecchio laser. – Non guardare in nessun caso il raggio laser o i riessi con strumenti

ottici (lenti d‘ingrandimento, microscopi, binocoli, ecc.).

LaserRange-Master Gi4

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica – L’apparecchio rispetta le norme e i valori limite per la compatibilità

elettromagnetica ai sensi della direttiva CEM 2014/30/UE. – Rispettare le restrizioni locali all’uso, ad es. in ospedali, a bordo

di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici

di pacemaker. Sussiste la possibilità di interferenze pericolose

o di disturbi degli apparecchi elettronici o per causa di questi. – L’impiego nelle vicinanze di tensioni elevate o in campi

elettromagnetici alternati può compromettere la precisione

della misurazione.

Inserimento batterie

Aprire il vano batterie e introdurre le batterie (2 di tipo AAA) come indicato

dai simboli di installazione, facendo attenzione alla corretta polarità.

DISPLAY:

Piano di misura (riferimento)

posteriore / anteriore Indicatore lunghezza / area / volume

Valori misurati / risultati di misura

Unità di misura m

Valori intermedi / valori min/max

Simbolo della pila

Misurazione min./max.

Funzionamento scorretto /

Necessario servizio assistenza

TASTIERA:

ON / misura / OFF

Lunghezza, area, volume,

misurazione min./max. Piano di misura (riferimento)

posteriore / anteriore

Accensione, misura e spegnimento:

Strumento on Laser on Misura Strumento off

1x 2x

1 sec

2 sec

Commutazione del piano di misura (riferimento):

Posteriore (Strumento on) Anteriore

1 sec 2 sec

Cambio delle funzioni di misura:

Lunghezza Area Volume Misura Misura

(Strumento on)

1 sec

2x 3x 4x

min. max.

Misura della lunghezza:

Strumento on Laser on Misura

1x 2x

1 sec

Misura dell‘area:

Area Laser on 1ª misura Laser on 2ª misura

1x 2x 4x3x

LaserRange-Master Gi4

Misura del volume:

Volume 1ª misura 2ª misura 3ª misura

1x 2x 6x4x3x 5x

Misurazione min./max.:

Misura Laser on Misura Fine min./max.

1x 2x 3x

Misurazione min.

Sul display LC vengono visualizzati il valore minimo (min.) e il valore attuale. Misurazione max. Sul display LC vengono visualizzati il valore massimo (max.) e il valore attuale.

Avvertenze importanti

– Il laser indica il punto fino al quale si esegue la misura. Nel raggio

laser non devono sporgere oggetti. – Durante la misura l‘apparecchio compensa temperature ambiente

diverse, occorre pertanto far trascorrere un breve periodo di adattamento

quando si passa a un altro luogo a temperatura notevolmente diversa. – L‘apparecchio è utilizzabile all‘aperto solo in maniera limitata

e non può essere usato in presenza di intensa radiazione solare. – Durante misure all‘aperto, la pioggia, la nebbia e la neve possono

influenzare o falsificare i risultati di misura. – In condizioni sfavorevoli, ad esempio superfici poco riflettenti,

lo scarto massimo può essere maggiore di 3 mm. – I tappeti, le imbottiture e le tende non riflettono il laser in maniera

ottimale. Utilizzare superfici lisce. – I risultati delle misure eseguite attraverso il vetro (finestre) possono

essere falsificati. – Una funzione di risparmio di energia spegne l‘apparecchio

automaticamente. – Pulizia con un panno morbido. All‘interno dell‘apparecchio non

deve penetrare acqua.

Codici di guasto:

Err08:

Errore di misurazione angolo retto

Err10:

Mude as baterias

Err11:

Errore di trasmissione dati

Err14:

Errore di calcolo

Err15:

Fuori dal campo di misura

Err16:

Segnale ricevuto troppo debole

Err26:

Valore al di fuori del campo di letturaA

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l‘impiego di prodotti detergenti, abrasivi e solventi. Rimuovere la batteria/ le batterie prima di un immagazzinamento prolungato. Immagazzinare l‘apparecchio in un luogo pulito e asciutto.

Calibrazione

L’apparecchio di misurazione deve essere calibrato e controllato regolarmente al ne di assicurare precisione e funzionamento. Si consigliano

intervalli di taratura di 1-2 anni. Se necessario contattare il proprio rivenditore oppure rivolgersi al reparto assistenza della UMAREX-LASERLINER.

Dati tecnici (con riserva di modifiche tecniche. 19W49)

Precisione (tipica)* ± 2 mm Campo di misura interno** 0,3 m - 40 m Classe laser 2 / < 1 mW (EN 60825-1:2014/AC:2017) Lunghezza delle onde laser 515 nm

Da -10 °C a 40 °C, umidità dell‘aria

Condizioni di lavoro

Condizioni di stoccaggio

Spegnimento automatico 30 sec laser / 3 min strumento Alimentazione elettrica 2 x 1,5V LR03 (AAA) Dimensioni (L x H x P) 40 x 110 x 24 mm Peso (con pile) 90 g

* fino distanze di misura di 10 m con superfici da misurare ben riflettenti e a temperatura ambiente. In caso di superfici da misurare poco riflettenti, la divergenza di misura può salire di ± 0,2 mm/m.

** con max. 5000 lux

max. da 20 a 85% rH, non condensante, altezza di lavoro max. 2000 m sopra il livello del mare (zero normale)

da -20 °C a 70 °C,

umidità dell‘aria max. 80% rH

Norme UE e smaltimento

L‘apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all‘interno dell‘UE.

Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni e indicazioni di sicurezza

http://laserliner.com/info?an=AJJ

LaserRange-Master Gi4

Należy przeczytać wcałości instrukcję obsługi, dołączoną broszurę „Zasady gwarancyjne idodatkowe” oraz aktualne informacje iwskazówki dostępne przez łącze internetowe na końcu niniejszej instrukcji. Postępować zgodnie z zawartymi w nich instrukcjami.

Niniejszy dokument należy zachować, a w przypadku przekazania urządzenia laserowego załączyć go.

Działanie / Zastosowanie

Dalmierz laserowy z zieloną technologią laserową – Funkcje: odległości, powierzchnie, objętości, pomiar min./maks.

Ogólne zasady bezpieczeństwa

– Wykorzystywać urządzenie wyłącznie zgodnie z przeznaczeniem

podanym w specykacji.

– Następujące osoby mogą używać urządzenia tylko pod nadzorem innej

osoby, która odpowiada za ich bezpieczeństwo lub wydaje im polecenia dotyczące używania urządzenia: – Osoby o ograniczonych zdolnościach zycznych, sensorycznych

lub umysłowych.

– Osoby bez odpowiedniej wiedzy i/lub doświadczenia w zakresie

używania urządzenia. – Dzieci (poniżej 14 lat). – Urządzenie i jego akcesoria nie są zabawkami dla dzieci. – Przebudowa lub zmiany w urządzeniu są niedozwolone i prowadzą

do wygaśnięcia atestu oraz specykacji bezpieczeństwa.

– Nie należy narażać urządzenia na wpływ obciążeń mechanicznych,

ekstremalnej temperatury, wilgoci ani silnych wstrząsów.

– Nie wolno używać urządzenia, jeżeli nastąpi awaria jednej lub kilku

funkcji lub gdy baterie są zbyt słabe.

– Proszę przestrzegać środków bezpieczeństwa lokalnych lub

krajowych organów w celu prawidłowego stosowania urządzenia.

Zasady bezpieczeństwa

Stosowanie laserów klasy 2

Promieniowanie laserowe!

Nie kierować lasera w oczy!

Laser klasy 2

< 1 mW · 515 nm

EN 60825-1:2014/AC:2017

– Uwaga: Nie patrzeć w bezpośredni lub odbity promień lasera. – Nie kierować promienia lasera na osoby. – W przypadku traenia oka promieniem laserowym klasy 2 należy

świadomie zamknąć oczy i natychmiast usunąć głowę z promienia.

– Manipulacje (zmiany) urządzenia laserowego są niedopuszczalne. – Nigdy nie patrzeć w promień lasera lub jego odbicia za pomocą

instrumentów optycznych (lupy, mikroskopu, lornetki, ...).

Zasady bezpieczeństwa

Postępowanie z promieniowaniem elektromagnetycznym – Przyrząd pomiarowy został skonstruowany zgodnie z przepisami

i wartościami granicznymi kompatybilności elektromagnetycznej

wg dyrektywy EMC 2014/30/UE.

– Należy zwracać uwagę na lokalne ograniczenia stosowania np.

w szpitalach, w samolotach, na stacjach paliw oraz w pobliżu osób z rozrusznikami serca. Występuje możliwość niebezpiecznego oddziaływania lub zakłóceń wurządzeniach elektronicznych iprzez urządzenia

elektroniczne.

– W przypadku dokonywania pomiaru w pobliżu wysokiego napięcia lub

w silnym przemiennym polu elektromagnetycznym dokładność pomiaru może być zaburzona.

Zakładanie baterii

Otworzyć komorę baterii i włożyć baterie (2 x typ AAA) zgodnie z symbolami instala cyjnymi. Zwrócić przy tym uwagę na prawidłową biegunowość.

WYŚWIETLACZ:

Płaszczyzna pomiarowa (odniesienie) tył / przód

Wskazanie długości / powierzchni /

kubatura

Wartości pomiaru / wyniki pomiaru jednostka m

Wartości pośrednie / wartości min./maks.

Symbol baterii

Pomiar min./maks.

Błąd działania / konieczny serwis

KLAWIATURA:

WŁ. / Pomiar / WYŁ.

Długość, powierzchnia, kubatura,

pomiar min./max.

Płaszczyzna pomiarowa (odniesienie) tył / przód

LaserRange-Master Gi4

Włączanie,pomiar i wyłączanie:

Urządzenie wł. Laser wł. Pomiar Urządzenie wył.

1x 2x

1 sec

2 sec

Przełączanie płaszczyzny pomiarowej (odniesienia):

Tył (Urządzenie wł.) Przód

1 sec 2 sec

Przełączanie funkcji pomiaru:

Długość Powierzchnia Kubatura

(Urządzenie wł.)

min. maks.

1 sec

2x 3x 4x

Pomiar Pomiar

Pomiar długości:

Urządzenie wł. Laser wł. Pomiar

1x 2x

1 sec

Pomiar powierzchni:

Powierzchnia Laser wł. 1. pomiar Laser wł. 2. pomiar

1x 2x 4x3x

Pomiar kubatury:

Kubatura 1. pomiar 2. pomiar 3. pomiar

1x 2x 6x4x3x 5x

Pomiar min./maks.:

Pomiar Laser wł. Pomiar Koniec min./max.:

1x 2x 3x

Pomiar min.

Wyświetlacz LCD wskazuje najniższą (min.) i aktualną wartość.

Pomiar max.

Wyświetlacz LCD wskazuje najwyższą (maks.) i aktualną wartość.

Ważne wskazówki

– Laser wskazuje punkt pomiarowy, do którego odbywa się pomiar.

W promieniu lasera nie mogą znajdować się żadne przedmioty.

– Urządzenie kompensuje podczas pomiaru różnice temperatur wnętrza.

Dlatego w razie zmiany miejsca pomiaru o dużej różnicy temperatury należy uwzględnić pewien czas adaptacji.

– Eksploatacja urządzenia na zewnątrz jest ograniczona i przy silnym

nasłonecznieniu jego użycie jest niemożliwe.

– Wyniki pomiarów na wolnym powietrzu mogą być zafałszowywane

przez opady deszczu, mgłę i śnieg.

– W niekorzystnych warunkach, na przykład przy powierzchniach źle odbija-

jących światło, maksymalny odchył pomiaru może być większy niż 3 mm.

– Dywany, tapicerka czy zasłony nie odbijają optymalnie promienia lasera.

Należy korzystać z gładkich powierzchni.

– W przypadku pomiarów przez szkło (szyby okienne) wyniki pomiarów

mogą być zafałszowane. – Funkcja oszczędzania energii automatycznie wyłącza urządzenie. – Urządzenie czyścić miękką szmatką. Do obudowy nie może przedostać

się woda.

Kody błędów:

Err08:

Pitagorejski błąd pomiaru

Err10:

Wymienić baterie

Err11:

Błąd transmisji danych

Err14:

Błąd obliczeniowy

Err15:

Poza zakresem pomiaru

Err16:

Odbierany sygnał jest zbyt słaby

Err26:

Wartość poza zakresem wskazania

LaserRange-Master Gi4

Wskazówki dotyczące konserwacji ipielęgnacji

Oczyścić wszystkie komponenty lekko zwilżoną ściereczką; unikać stosowania środków czyszczących, środków do szorowania irozpuszczalników. Przed dłuższym składowaniem wyjąć baterie. Przechowywać urządzenie wczystym, suchym miejscu.

Kalibracja

Przyrząd pomiarowy musi być regularnie kalibrowany itestowany wcelu zapewnienia dokładności isprawności. Zalecana jest kalibracja co 1–2 lata. Wtym celu należy wrazie potrzeby skontaktować się ze sprzedawcą lub działem serwisu UMAREX-LASERLINER.

Dane Techniczne (Zmiany zastrzeżone. 19W49)

Dokładność (typowo)* ± 2 mm Zakres pomiaru wewnątrz**

Klasa lasera 2 / < 1 mW (EN 60825-1:2014/AC:2017) Długość fali lasera 515 nm

Warunki pracy

Warunki przechowywania

Automatyczne wyłączanie Laser po 30 sek. / urządzenie po 3 min Zasilanie 2 x 1,5 LR03 (AAA) Wymiary (S x W x G) 40 x 110 x 24 mm Masa (z bateriami) 90 g

* do 10 m odstępu pomiarowego przy dobrze odbijającej światło

powierzchni docelowej i temperaturze pokojowej. W przypadku słabo odbijających światło powierzchni docelowych, odchylenie pomiarowe może wzrosnąć o ± 0,2 mm/m.

** przy maks. 5000 luksów

0,3 m - 40 m

-10°C … 40°C, wilgotność powietrza

maks. 20 … 85% wilgotności względnej,

bez skraplania, wysokość robocza maks. 2000 m nad punktem zerowym normalnym

-20°C … 70°C, wilgotność powietrza

maks. 80% wilgotności względnej

Przepisy UE i usuwanie

Przyrząd spełnia wszystkie normy wymagane do wolnego obrotu towarów w UE.

Produkt ten jest urządzeniem elektrycznym i zgodnie z europejską dyrektywą dotyczącą złomu elektrycznego i elektronicznego należy je zbierać i usuwać oddzielnie.

Dalsze wskazówki dotyczące bezpieczeństwa

i informacje dodatkowe patrz:

http://laserliner.com/info?an=AJJ

Lue käyttöohje, oheinen lisälehti ”Takuu- ja muut ohjeet” sekä

tämän käyttöohjeen lopussa olevan linkin kautta löytyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Säilytä nämä

ohjeet ja anna ne mukaan laserlaitteen seuraavalle käyttäjälle.

Toiminnot / Käyttötarkoitus

Laser-etäisyysmittari, vihreä laser – Toiminnot: Etäisyys, pinta-alat, tilavuudet, mittaus min. / maks.

Yleiset turvallisuusohjeet

– Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen

teknisten tietojen mukaisesti.

– Seuraavat henkilöt saavat käyttää laitetta vain toisten, heidän

turvallisuudestaan vastaavien henkilöiden valvonnassa tai heidän antamiensa laitteen käyttöopastuksen jälkeen: – Henkilöt, joilla on rajoittunut fyysinen, sensorinen tai psyykkinen

terveys – Henkilöt, joilla ei ole laitteen käytöstä tietoa tai kokemusta – Lapset (alle 14 vuotiaat) – Laite ja sen tarvikkeet eivät ole tarkoitettu lasten leikkeihin. – Rakennemuutokset ja omavaltaiset asennukset laitteeseen

ovat kiellettyjä. Tällöin raukeavat laitteen hyväksyntä- ja käyttöturvallisuustiedot.

– Älä aseta laitetta mekaanisen kuorman, korkean lämpötilan,

kosteuden tai voimakkaan tärinän aiheuttaman rasituksen alaiseksi.

– Laitetta ei saa käyttää, jos yksi tai useampi toiminto ei toimi

tai jos paristojen varaustila on alhainen.

– Huomaa paikallisten ja kansallisten viranomaisten antamat

laitteen turvallista ja asianmukaista käyttöä koskevat määräykset.

Turvallisuusohjeet

Luokan 2 laserin käyttö

Lasersäteilyä!

Älä katso säteeseen!

Laser luokka 2

< 1 mW · 515 nm

EN 60825-1:2014/AC:2017

– Huomaa: Älä katso lasersäteeseen, älä myöskään heijastettuun

säteeseen. – Älä suuntaa lasersädettä kohti ihmisiä. – Jos 2-laserluokan lasersäde osuu silmään, sulje ja pidä silmäsi

kiinni ja käännä pääsi heti pois lasersäteestä. – Muutokset laserlaitteeseen on kielletty. – Älä katso lasersäteeseen tai sen heijastumaan optisella laitteella

(esim. luuppi, mikroskooppi tai kaukoputki).

LaserRange-Master Gi4

Turvallisuusohjeet

Sähkömagneettinen säteily – Mittauslaite täyttää EMC-direktiivin 2014/30/EU sähkömagneettista

sietokykyä koskevat vaatimukset ja raja-arvot.

– Huomaa käyttörajoitukset esim. sairaaloissa, lentokoneissa,

huoltoasemilla ja sydäntahdistimia käyttävien henkilöiden läheisyydessä. Säteilyllä voi olla vaarallisia vaikutuksia sähköisissä laitteissa tai se voi aiheuttaa niihin häiriöitä.

– Mittaustarkkuus voi heikentyä, jos laitetta käytetään suurjännitteiden

läheisyydessä tai voimakkaassa sähkömagneettisessa vaihtokentässä.

Paristojen asettaminen

Avaa paristolokero ja aseta paristot (2 x tyyppi AAA) sisään ohjeiden mukaisesti. Huomaa paristojen oikea napaisuus.

NÄYTTÖ:

Mittaustaso (referenssi) takana / edessä

Pituuden / pinta-alan / tilavuuden näyttö

Mitatut arvot / mittaustulokset yksikkö m

Välimittaukset / min/maks-arvot

Paristojen varaustila

Mittaus min. / maks.

Virhetoiminto / vie laite huoltoon

NÄPPÄIMET:

ON / mittaus / OFF

Pituus, pinta-ala, tilavuus, mittaus min. / maks.

Mittaustaso (referenssi) takana / edessä

Kytkeminen ON-tilaan, mittaaminen ja kytkeminen OFF-tilaan:

Laite ON Laser ON Mittaus Laite OFF

1x 2x

1 sec

2 sec

Mittaustason (referenssi) vaihtaminen:

Takana (Laite ON) Edessä

1 sec 2 sec

Mittaustoiminnon vaihto:

Pituus Pinta-ala Tilavuus Mittaus Mittaus

(Laite ON)

min. maks.

1 sec

2x 3x 4x

Pituuden mittaus:

Laite ON Laser ON Mittaus

1x 2x

1 sec

Pinta-alojen mittaus:

Pinta-ala Laser ON 1. mittaus Laser ON 2. mittaus

1x 2x 4x3x

LaserRange-Master Gi4

Tilavuuksien mittaus:

Tilavuus 1. mittaus 2. mittaus 3. mittaus

1x 2x 6x4x3x 5x

Mittaus min. / maks.:

Mittaus Laser ON Mittaus Lopeta min. / maks.

1x 2x 3x

Mittaus min.

LC-näytössä on pienin arvo (min) ja tosiarvo. Mittaus maks. LC-näytössä on suurin arvo (maks) ja tosiarvo.

Tärkeätä tietää

– Lasersäde etenee mitattavaan kohteeseen saakka. Säteen tiellä

ei saa olla muita esineitä.

– Laite ottaa huomioon ympäröivän lämpötilan. Ennen mittauksen

aloittamista anna laitteen sopeutua mittauspaikan lämpötilaan.

– Laitetta voi käyttää ulkona vain rajoituksin. Erittäin kirkkaassa

auringonvalossa laitetta ei voi käyttää.

– Ulkona mitattaessa saattavat sade, sumu ja lumi vaikuttaa

mittaustulosta väärentävästi.

– Maksimipoikkeama voi olla suurempi kuin 3 mm epäedullisessa

mittaustilanteessa, esim. jos laserin vastaanottava pinta heijastaa huonosti.

– Matoista, pehmusteista ja verhoista laser ei heijastu parhaalla

mahdollisella tavalla. Käytä mittauskohteina sileitä pintoja. – Lasin läpi (ikkunat) mittaaminen saattaa vääristää mittaustuloksen. – Virransäästötoiminto kytkee laitteen automaattisesti tilaan OFF. – Käytä laitteen puhdistamiseen pehmeää kangasta. Laitteeseen

ei saa päästä vettä.

Virheilmoitukset:

Err08:

Pythagoraan mittavirhe

Err10:

Vaihda paristot

Err11:

Tiedonsiirtovirhe

Err14:

Laskentavirhe

Err15:

Mittausalueen ulkopuolella

Err16:

Vastaanotettu signaali on liian heikko

Err26:

Arvo on mittausalueen ulkopuolella

Ohjeet huoltoa ja hoitoa varten

Puhdista kaikki osat nihkeällä kankaalla. Älä käytä pesu- tai hankausaineita äläkä liuottimia. Ota paristo(t) pois laitteesta pitkän säilytyksen ajaksi. Säilytä laite puhtaassa ja kuivassa paikassa.

Kalibrointi

Mittalaite tulisi kalibroida ja testata säännöllisesti sen tarkkuuden ja hyvän toiminnan varmistamiseksi. Kalibrointiväliksi suosittelemme 1 - 2 vuotta. Ota sitä varten tarvittaessa yhteys laitteen jälleenmyyjään tai suoraan UMAREX-LASERLINER-huolto-osastoon.

Tekniset tiedot (Tekniset muutokset mahdollisia. 19W49)

Tarkkuus (tyypillinen)* ± 2 mm Mittausalue (sisätilassa)** 0,3 m - 40 m Laserluokka 2 / < 1 mW (EN 60825-1:2014/AC:2017) Laserin aallonpituus 515 nm

-10°C … 40°C, ilmankosteus maks.

Käyttöympäristö

Varastointiolosuhteet

Automaattinen virrankatkaisu Virransaanti 2 x 1,5V LR03 (AAA) Mitat (L x K x S) 40 x 110 x 24 mm Paino (sis. paristot) 90 g

* jopa 10 m mittausetäisyys hyvin heijastavalla kohdepinnalla ja huonelämpötilassa. Huonosti heijastavalla kohdepinnalla mittapoikkeama voi olla korkeintaan ± 0,2 mm/m.

** kun maks. 5000 luksia

20 … 85% rH, ei kondensoituva, asennuskorkeus maks. 2000 m merenpinnasta

-20°C … 70°C, ilmankosteus maks. 80% rH

30 s laser / 3 min laite

EY-määräykset ja hävittäminen

Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Tämä tuote on sähkölaite. Se on kierrätettävä tai hävitettävä vanhoja sähkö- ja elektroniikkalaitteita

koskevan EY-direktiivin mukaan.

Lisätietoja, turvallisuus- yms. ohjeita:

http://laserliner.com/info?an=AJJ

LaserRange-Master Gi4

Leia completamente as instruções de uso, o caderno anexo „Indicações adicionais e sobre a garantia“, assim como as informações e indicações atuais na ligação de Internet, que se encontra no fim destas instruções. Siga as indicações

aí contidas. Guarde esta documentação e junte-a ao dispositivo a laser se o entregar a alguém.

Função / Finalidade de aplicação

Distanciómetro a laser com tecnologia de laser verde – Funções: Distâncias, áreas, volumes, medição Mín./Máx.

Indicações gerais de segurança

– Use o aparelho exclusivamente conforme a nalidade de aplicação

dentro das especicações.

– As seguintes pessoas só podem usar o dispositivo se forem

supervisionadas por uma pessoa responsável pela sua segurança ou se tiverem recebido dessa pessoa instruções sobre como usar o dispositivo: – Pessoas com capacidades físicas, sensoriais ou intelectuais limitadas

– Pessoas que não possuam conhecimentos e/ou experiência para

utilizar o dispositivo – Crianças (com idade inferior a 14 anos). – Os dispositivos e os acessórios não são brinquedos. – Não são permitidas transformações nem alterações do aparelho,

que provocam a extinção da autorização e da especicação de segurança.

– Não exponha o aparelho a esforços mecânicos, temperaturas elevadas,

humidade ou vibrações fortes.

– Não é permitido usar o aparelho se uma ou mais funções falharem

ou a carga da/s pilha/s estiver baixa.

– Por favor observe as normas de segurança das autoridades locais

e/ou nacionais relativas à utilização correta do aparelho.

Indicações de segurança

Lidar com lasers da classe 2

Radiação laser!

Não olhe para o raio laser!

Classe de laser 2

< 1 mW · 515 nm

EN 60825-1:2014/AC:2017

– Atenção: não olhar para o raio direto ou reetido.

– Não orientar o aparelho para pessoas. – Se uma radiação de laser da classe 2 entrar nos olhos, feche

conscientemente os olhos e afaste imediatamente a cabeça do raio. – Manipulações (alterações) no dispositivo a laser não são permitidas. – Nunca olhe para o feixe de laser nem para os seus reexos com

aparelhos óticos (lupa, microscópio, telescópio, ...).

Indicações de segurança

Lidar com radiação eletromagnética – O aparelho cumpre os regulamentos e valores limite relativos

à compatibilidade eletromagnética nos termos da diretiva EMC 2014/30/UE.

– Observar limitações operacionais locais, como p. ex. em hospitais,

aviões, estações de serviço, ou perto de pessoas com pacemarkers. Existe a possibilidade de uma inuência ou perturbação perigosa de aparelhos eletrónicos e devido a aparelhos eletrónicos.

– A utilização perto de tensões elevadas ou sob campos eletromagnéticos

alterados elevados pode inuenciar a precisão de medição.

Colocar as pilhas

Abra o compartimento de pilhas e insira as pilhas (2 x tipo AAA) de acordo com os símbolos de instalação. Observe a polaridade correta.

VISOR:

Nível de medição (referência)

atrás / à frente

Indicação comprimento / área / volume

Valores medidos /

Resultados da medição Unidade m

Valores intermédios / Valores mín./máx.

Símbolo de pilha

Medição Mín./Máx.

Anomalia / Serviço necessário

TECLADO:

LIGAR / Medição / DESLIGAR

Comprimento, área, volume,

medição Mín./Máx. Nível de medição (referência)

atrás / à frente

LaserRange-Master Gi4

Ligar, medir e desligar:

Aparelho ligado Laser ligado Medir Aparelho desligado

1x 2x

1 sec

2 sec

Mudar o nível de medição (referência):

Atrás (Aparelho ligado) À frente

1 sec 2 sec

Mudar as funções de medição:

Comprimento Área Volume Medição Medição

(Aparelho ligado)

Mín. Máx.

1 sec

2x 3x 4x

Medição de comprimentos:

Aparelho ligado Laser ligado Medir

1x 2x

1 sec

Medição de áreas:

Área Laser ligado 1.ª Laser ligado 2.ª medição medição

1x 2x 4x3x

Medição de volumes:

Volume 1.ª medição 2.ª medição 3.ª medição

1x 2x 6x4x3x 5x

Medição Mín./Máx.:

Medição Laser ligado Medir Terminar Mín./Máx.

1x 2x 3x

Medição Mín.

O visor LC mostra o valor mais pequeno (mín.) e o valor atual. Medição Máx. O visor LC mostra o valor maior (máx.) e o valor atual.

Indicações importantes

– O laser indica o ponto de medição até ao qual é efetuada a medição.

No feixe laser não pode haver interferências de objetos.

– Ao efetuar a medição, o aparelho compensa temperaturas ambiente

diferentes. Por isso, considere um período breve de adaptação se mudar de sítios com grandes diferenças de temperatura.

– O aparelho só pode ser usado no exterior com limitações e não pode

ser usado com radiação solar forte.

– Em medições ao ar livre, a chuva, a névoa e a neve podem influenciar

ou falsificar os resultados da medição.

– Se houver condições desfavoráveis, como p. ex. superfícies com más

características refletoras, a divergência máx. pode ser superior a 3 mm.

– Alcatifas, estofos ou cortinas não refletem idealmente o laser. Utilize

superfície lisas.

– Nas medições através de vidro (vidros de janelas), os resultados de

medição podem ser falsificados.

– Uma função de poupança de energia desliga automaticamente

o aparelho.

– Limpar com um pano macio. Não pode penetrar água na caixa.

Código de erro:

Err08:

Erro de medição pitagórico

Err10:

Trocar as pilhas

Err11:

Erro de transferência de dados

Err14:

Erro de cálculo

Err15:

Fora da margem de medição

Err16:

Sinal recebido demasiado fraco

Err26:

Valor fora da margem de indicação

LaserRange-Master Gi4

Indicações sobre manutenção e conservação

Limpe todos os componentes com um pano levemente húmido e evite usar produtos de limpeza, produtos abrasivos e solventes. Remova a/s pilha/s antes de um armazenamento prolongado. Armazene o aparelho num lugar limpo e seco.

Calibragem

O medidor deve ser calibrado e controlado regularmente para garantir a precisão da função. Nós recomendamos intervalos de calibragem de 1-2 anos. Em caso de necessidade, contacte o seu comerciante ou dirija-se ao departamento de assistência da UMAREX-LASERLINER.

Dados técnicos (sujeito a alterações técnicas. 19W49)

Exatidão (usual)* ± 2 mm Margem de medição

interior** Classe de laser 2 / < 1 mW (EN 60825-1:2014/AC:2017) Comprimento

de onda laser

Condições de trabalho

Condições de armazenamento

Desconexão automática 30 seg. laser / 3 min. aparelho Abastecimento de corrente 2 x 1,5V LR03 (AAA) Dimensões (L x A x P) 40 x 110 x 24 mm Peso (incl. pilha) 90 g

* até 10 m de distância de medição com superfície alvo bem refletora e temperatura ambiente. No caso de superfícies alvo mal refletoras, a divergência de medição pode aumentar ± 0,2 mm/m.

** com um máx. de 5000 Lux

0,3 m - 40 m

515 nm

-10°C … 40°C, humidade de ar máx. 20 … 85% rH, sem condensação, altura de trabalho máx. de 2000 m em relação ao NM (nível do mar)

-20°C … 70°C, humidade de ar máx. 80% rH

Disposições da UE e eliminação

O aparelho respeita todas as normas necessárias para a livre circulação de mercadorias dentro da UE.

Este produto é um aparelho elétrico e tem de ser recolhido e eliminado separadamente, conforme a diretiva europeia sobre aparelhos elétricos e eletrónicos usados.

Mais instruções de segurança e indicações adicionais em: http://laserliner.com/info?an=AJJ

Läs igenom hela bruksanvisningen, det medföljande häftet “Garanti- och tilläggsanvisningar“ samt aktuell information och anvisningar på internetlänken i slutet av den här instruktionen.

Följ de anvisningar som finns i dem. Dessa underlag ska sparas och medfölja laseranordningen om den lämnas vidare.

Funktion / Användningsområde

Laseravståndsmätare med grön laserteknik – Särdrag: Avstånd, ytor, volymer, mätning min./max.

Allmänna säkerhetsföreskrifter

– Använd enheten uteslutande på avsett sätt inom specikationerna.

– Följande personer får bara använda instrumentet om de antingen

övervakas av en person som ansvarar för deras säkerhet eller får anvisningar från denna person om hur man använder instrumentet: – Personer med begränsad fysisk, sensorisk eller mental förmåga.

– Personer som saknar kunnande om och/eller erfarenhet av hur

man använder instrumentet. – Barn från 14 år – Instrumentet och dess tillbehör är inga leksaker för barn.

– Det är inte tillåtet att bygga om eller modiera enheten,

i så fall gäller inte tillståndet och säkerhetsspecikationerna.

– Utsätt inte apparaten för mekanisk belastning, extrema temperaturer,

fukt eller kraftiga vibrationer.

– Apparaten får inte längre användas om en eller era funktioner

upphör att fungera eller batteriets laddning är svag.

– Beakta förebyggande säkerhetsåtgärder från lokala resp.

nationella myndigheter gällande avsedd användning av apparaten.

Säkerhetsföreskrifter

Hantering av laser klass 2

Laserstrålning!

Titta aldrig direkt in i

laserstrålen! Laser klass 2

< 1 mW · 515 nm

EN 60825-1:2014/AC:2017

– Observera: Titta inte in i en direkt eller reekterad stråle.

– Rikta inte laserstrålen mot någon person. – Om laserstrålning av klass 2 träffar ögat ska man blunda

medvetet och genast vrida bort huvudet från strålen. – Det är inte tillåtet att manipulera (ändra) laserapparaten. – Titta aldrig med optiska apparater (lupp, mikroskop, kikare, ...)

på laserstrålen eller reexioner från den.

LaserRange-Master Gi4

Säkerhetsföreskrifter

Kontakt med elektromagnetisk strålning – Mätapparaten uppfyller föreskrifter och gränsvärden för elektro-

magnetisk kompatibilitet i enlighet med EMC-riktlinjen 2014/30/EU.

– Lokala driftsbegränsningar, t.ex. på sjukhus, ygplan, bensinstationer

eller i närheten av personer med pacemaker ska beaktas. Det är möjligt att det kan ha en farlig påverkan på eller störa elektroniska apparater.

– Vid användning i närheten av höga spänningar eller höga

elektromagnetiska växelfält kan mätningens noggrannhet påverkas.

Sätt i batterierna

Öppna batterifacket och lägg i batterier (2 x typ AAA) enligt installationssymbolerna. Tänk på att vända batteriernas poler åt rätt håll.

DISPLAY:

Måttplan (referens)

Bak / Fram

Visning Längd / Yta / Volym

Mätvärden / Mätresultat

Enhet m Mellanvärden / min/max-värden

Batterisymbol

Mätning min./max.

Felfunktion/service krävs

KNAPPSATS:

På / Mät / Av

Längd, Yta, Volym, Mätning min./max.

Måttplan (referens) Bak / Fram

Påslagning, mätning och avstängning:

Enhet På Laser På Mät Enhet Av

1x 2x

1 sec

2 sec

Omkoppling av måttplan (referens):

Bak (Enhet På) Fram

1 sec 2 sec

Omkoppling av mätfunktioner:

Längd Yta Volym Mät Mät

(Enhet På)

min. max.

1 sec

2x 3x 4x

Längdmätning:

Enhet På Laser På Mät

1x 2x

1 sec

Ytmätning:

Yta Laser På Mät 1 Laser På Mät 2

1x 2x 4x3x

LaserRange-Master Gi4

Volymmätning:

Volym Mät 1 Mät 2 Mät 3

1x 2x 6x4x3x 5x

Mätning min./max.:

Mät Laser På Mät Sluta min./max.

1x 2x 3x

Mätning min.

LC-displayen visar det minsta värdet (min) och det aktuella värdet. Mätning max. LC-displayen visar det största värdet (max) och det aktuella värdet.

Viktiga anvisningar

– Lasern anvisar mätpunkten, tills den blivit mätt. Inga föremål får sticka

upp i laserstrålen.

– Vid mätning kompenserar apparaten för olika rumstemperaturer.

Beakta därvid att en kort anpassningstid behövs vid förfl yttning till annan plats med stor temperaturskillnad.

– Enheten kan användas utomhus i begränsad omfattning;

inte i starkt solsken.

– Vid mätningar utomhus kan regn, dimma och snö påverka respektive

förfalska mätresultaten.

– Vid ogynnsamma förutsättningar, som till exempel dåligt reflekterande

ytor, kan den maximala avvikelsen vara större än 3 mm.

– Mattor, dynor och gardiner reflekterar inte laserstrålen optimalt.

Utnyttja släta ytor. – Vid mätning genom glas (fönsterrutor) kan mätresultaten förfalskas. – En energisparfunktion stänger av enheten automatiskt. – Rengöring ska göras med en mjuk trasa. Vatten får inte tränga

in i huset.

Felkod:

Err08:

Pythagoras-mätfel

Err10:

Byt batterier

Err11:

Dataöverföringsfel

Err14:

Beräkningsfel

Err15:

Utanför mätområdet

Err16:

Den mottagna signalen är för svag

Err26:

Värde utanför visningsområdet

Anvisningar för underhåll och skötsel

Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och lösningsmedel. Ta ur batterierna före längre förvaring. Förvara apparaten på en ren och torr plats.

Kalibrering

Mätinstrumentet måste kalibreras och kontrolleras regelbundet för att säkerställa noggrannhet och funktion. Vi rekommenderar kalibreringsintervall på 1-2 år. Kontakta vid behov din återförsäljare eller vänd dig till serviceavdelningen för UMAREX-LASERLINER.

Tekniska data (Med reservation för tekniska ändringar. 19W49)

Noggrannhet (normal)* ± 2 mm Mätområde (inomhus)** 0,3 m - 40 m Laserklass 2 / < 1 mW (EN 60825-1:2014/AC:2017) Laservågslängd 515 nm

Arbetsbetingelser

Förvaringsbetingelser

Automatisk avstängning 30 s lasern / 3 min enheten Strömförsörjning 2 x 1,5V LR03 (AAA) Mått (B x H x Dj) 40 x 110 x 24 mm Strömförsörjning 90 g

* upp till 10 m mätavstånd vid bra reflekterande målyta och lämplig rumstemperatur. Vid svagt reflekterande målytor, kan mätavvikelsen öka med ± 0,2 mm/m.

** vid max. 5000 lux

-10°C … 40°C, luftfuktighet max. 20 … 85% rH, icke-kondenserande, arbetshöjd max. 2000 m över havet

-20°C … 70°C, luftfuktighet max. 80% rH

EU-bestämmelser och kassering

Apparaten uppfyller alla nödvändiga normer för fri handel av varor inom EU.

Den här produkten är en elektrisk apparat och den måste sopsorteras enligt det euro-peiska direktivet för uttjänta el- och elektro-nikapparater.

Ytterligare säkerhets- och extra anvisningar på:

http://laserliner.com/info?an=AJJ

LaserRange-Master Gi4

Les fullstendig gjennom bruksanvisningen, det vedlagte heftet

«Garanti- og tilleggsinformasjon» samt den aktuelle informasjonen

og opplysningene i internett-linken ved enden av denne bruksanvis-

ningen. Følg anvisningene som gis der. Dette dokumentet må oppbevares og leveres med dersom laserinnretningen gis videre.

Funksjon / Bruksområde

Laser avstandsmåler med grønn laserteknologi – Funksjoner: Avstand, ater, volumer, måling min. / maks.

Generelle sikkerhetsinstrukser

– Bruk instrumentet utelukkende slik det er denert i kapittel

Bruksformål og innenfor spesikasjonene.

– De følgende personene må bare bruke instrumentet på betingelse

av at de enten overvåkes av en person som er ansvarlig for sikkerheten, eller som har fått instrukser av denne personen om hvordan man benytter instrumentet: – Personer med nedsatte fysiske, sensoriske eller åndelige evner

– Personer som mangler kunnskaper og/eller erfaring om hvordan

instrumentet skal brukes – Barn (under 14 år). – Instrumentet og tilbehøret er intet leketøy for barn. – Ombygginger eller endringer på instrumentet er ikke tillatt,

og i slikt tilfelle taper godkjennelsen og sikkerhetsspesikasjonen sin gyldighet.

– Ikke utsett instrumentet for mekaniske belastninger, enorme

temperaturer, fuktighet eller sterke vibrasjoner.

– Apparatet må umiddelbart tas ut av bruk ved feil på en eller

ere funksjoner eller hvis batteriet er svakt.

– Følg sikkerhetsforskriftene for fagmessig bruk av apparatet

fra lokale og nasjonale myndigheter.

Sikkerhetsinstrukser

Omgang med laser klasse 2

Laserstråling!

Ikke se inn i strålen!

Laser klasse 2

< 1 mW · 515 nm

EN 60825-1:2014/AC:2017

– OBS: Ikke se inn i den direkte eller reekterte strålen.

– Laserstrålen må ikke rettes mot personer. – Dersom laserstråler av klasse 2 treffer øyet, så må øynene lukkes

bevisst, og hodet må øyeblikkelig beveges ut av strålen. – Manipulasjoner (endringer) av laserinnretningen er ikke tillatt. – Se aldri på laserstrålen eller reeksjonene med optiske apparater

(lupe, mikroskop, kikkert, ...).

Sikkerhetsinstrukser

Omgang med elektromagnetisk stråling – Måleinstrumentet tilfredsstiller forskriftene og grenseverdiene for

elektromagnetisk kompatibilitet iht. EMC-direktivet 2014/30/EU.

– Vær oppmerksom på lokale innskrenkninger når det gjelder drift,

eksempelvis på sykehus, i y, på bensinstasjoner eller i nærheten av personer med pacemaker. Farlig interferens eller forstyrrelse av elektroniske enheter er mulig.

– Ved bruk i nærheten av høy spenning eller under høye elektro-

magnetiske vekselfelt kan målenøyaktigheten påvirkes.

Innlegging av batterier

Åpne batterirommet og sett inn batteriene (2 x type AAA) ifølge installasjonssymbolene. Sørg for at polene blir lagt riktig.

DISPLAY:

Målenivå (referanse)

bak / foran

Visning lengde / ate / volum

Måleverdier / Måleresultater

enhet m Mellomverdier / min/maks-verdier

Batterisymbol

Måling min. / maks.

Funksjonsfeil / service nødvendig

TASTATUR:

PÅ / Måling / AV

Lengde, ate, volum, måling min. / maks.

Målenivå (referanse) bak / foran

LaserRange-Master Gi4

Innkopling, måling og utkopling:

Apparat på Laser på Måling Apparat av

1x 2x

1 sec

2 sec

Veksling av målenivå (referanse):

Bak (Apparat på) Foran

1 sec 2 sec

Veksling av målefunksjoner:

Lengde Flate Volum Måling Måling

(Apparat på)

min. maks.

1 sec

2x 3x 4x

Lengdemåling:

Apparat på Laser på Måling

1x 2x

1 sec

Flatemåling:

Flate Laser på 1. Måling Laser på 2. Måling

1x 2x 4x3x

Volummåling:

Volum 1. Måling 2. Måling 3. Måling

1x 2x 6x4x3x 5x

Måling min. / maks.:

Måling Laser på Måling Avslutte min. / maks.

1x 2x 3x

Måling min.

LC-displayet viser den laveste verdien (min.) og den aktuelle verdien. Måling maks. LC-displayet viser den høyeste verdien (maks.) og den aktuelle verdien.

Viktig informasjon

– Laseren indikerer målepunktet som det skal måles til. Det ikke rage

inn gjenstander i laserstrålen.

– Instrumentet kompenserer forskjellige romtemperaturer under

målingen. Sørg derfor for en kort tilpasningstid dersom instrumentet skifter til et annet sted og dette medfører store temperaturforskjeller.

– Apparatet er kun begrenset anvendbart utendørs og kan ikke anvendes

ved sterk solinnstråling.

– Ved målinger utendørs kan regn, tåke og snø innvirke eller

forfalske måleresultatene.

– Dersom forholdene er ugunstige, som f.eks. ved dårlig reflekterende

overflater kan maks. avvik være større enn 3 mm.

– Tepper, polstringer eller gardiner reflekterer ikke laseren optimalt.

Bruk glatte overflater.

– Ved målinger gjennom glass (vindusruter) kan måleresultatene

bli forfalsket. – En energisparefunksjon slår apparatet av automatisk. – Rengjør instrumentet med en myk klut. Det må ikke trenge vann

inn i instrumenthuset.

Feilkode:

Err08:

Pytagoreisk målefeil

Err10:

Skift ut batteriene

Err11:

Dataoverføringsfeil

Err14:

Beregningsfeil

Err15:

Utenfor måleområdet

Err16:

Mottatt signal for svakt

Err26:

Verdi utenfor visningsområdet

LaserRange-Master Gi4

Informasjon om vedlikehold og pleie

Rengjør alle komponenter med en lett fuktet klut. Unngå bruk av pusse-, skurre- og løsemidler. Ta ut batteriet/batteriene før lengre lagring. Oppbevar apparatet på et rent og tørt sted.

Kalibrering

Måleinstrumentet bør kalibreres og kontrolleres regelmessig for å garantere nøyaktigheten og funksjonen. Vi anbefaler kalibreringsintervaller på 1-2 år. Ved behov kan du i denne sammenhengen ta kontakt med din forhandler, eller henvend deg til serviceavdelingen hos UMAREX-LASERLINER.

Tekniske data (Med forbehold om tekniske endringer. 19W49)

Nøyaktighet (typisk)* ± 2 mm Måleområde (innenfor)** 0,3 m - 40 m Laserklass 2 / < 1 mW (EN 60825-1:2014/AC:2017) Laserbølgelengde 515 nm

Arbeidsbetingelser

Lagringsbetingelser

Automatisk utkobling 30 s laser / 3 min instrument Strømforsyning 2 x 1,5V LR03 (AAA) Mål (B x H x D) 40 x 110 x 24 mm Vekt (inkl. batterier) 90 g

* til 10 m måleavstand ved godt reflekterende måloverflate og romtemperatur. Ved svakt reflekterende måloverflater kan målavviket stige ± 0,2 mm/m.

** ved maks. 5000 lux

-10°C … 40°C, luftfuktighet maks. 20 … 85% rH, ikke kondenserende, arbeidshøyde maks. 2000 m.o.h.

-20°C … 70°C, luftfuktighet maks. 80% rH

EU-krav og kassering

Apparatet oppfyller alle nødvendige normer for fri samhandel innenfor EU.

Dette produktet er et elektroapparat og må kildesorteres og avfallsbehandles tilsvarende ifølge det europeiske direktivet for avfall av elektrisk og elektronisk utstyr.

Ytterligere sikkerhetsinstrukser og tilleggsinformasjon på: http://laserliner.com/info?an=AJJ

LaserRange-Master Gi4

SERVICE

Umarex GmbH & Co. KG

– Laserliner – Möhnestraße 149, 59755 Arnsberg, Germany Tel.: +49 2932 638-300, Fax: +49 2932 638-333 info@laserliner.com

Umarex GmbH & Co. KG Donnerfeld 2 59757 Arnsberg, Germany Tel.: +49 2932 638-300, Fax: -333 www.laserliner.com

Rev19W49

Laserliner LaserRange-Master Gi4 User guide [ml]

Specifications and Main Features

Frequently Asked Questions

User Manual
