Flexi3D-Camera

Lesen Sie vollständig die Bedienungsanleitung und das beiliegende Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die darin ent-

haltenen Anweisungen. Diese Unterlagen gut aufbewahren.

Funktion / Verwendung

Die Flexi3D-Camera ist eine Mikrokamera zum Anschluss an die Basiseinheit VideoControl-Master. Durch den kleinen Kamerakopf und die verdrehbare Kabelbasis mit Winkelskala eignet sich die Flexi3D-Camera für Inspektionen von Front- und Seitenbereichen. Zusammen mit der Basiseinheit werden farbige Videobilder an das LCD zur Überprüfung schwer zugänglicher Stellen wie z.B. in Hohlräumen, Schächten, im Mauerwerk oder KFZ gesendet.

Anschluss an die Basiseinheit

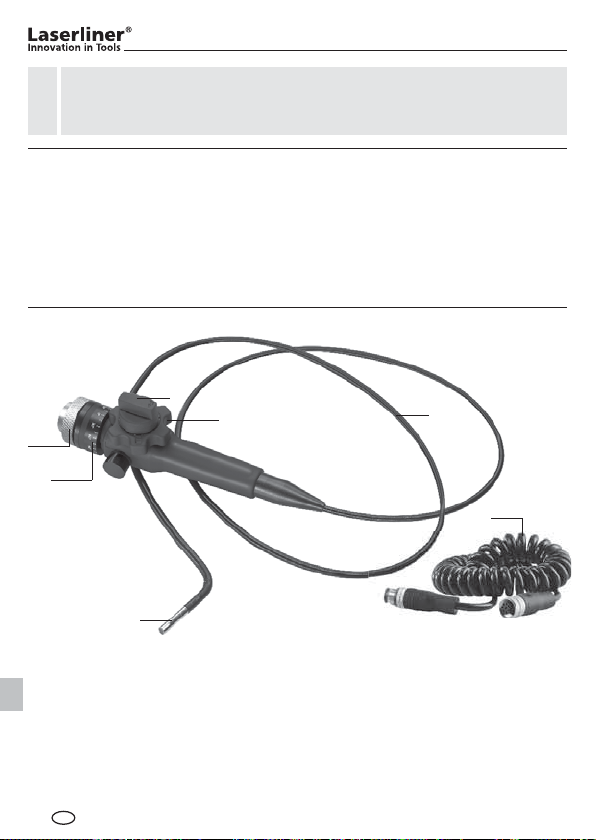

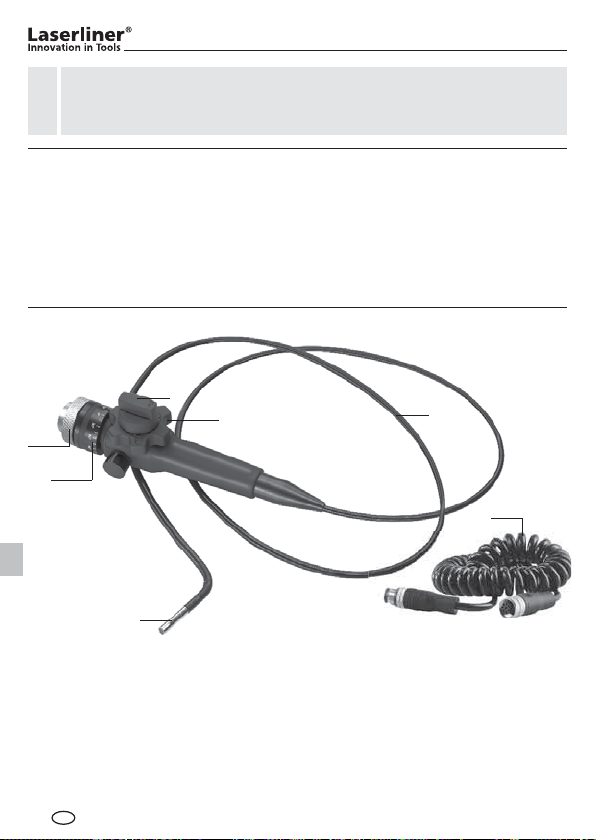

VideoControl-Master Winkelskala

Knopf zur Arretierung

des Kamerakopfes

Rad zur Kameraausrichtung

Kamerakopf mit

4 Hochleistungs-LED‘s

Schubkabel Steuerkabel

Flexi3D-Camera

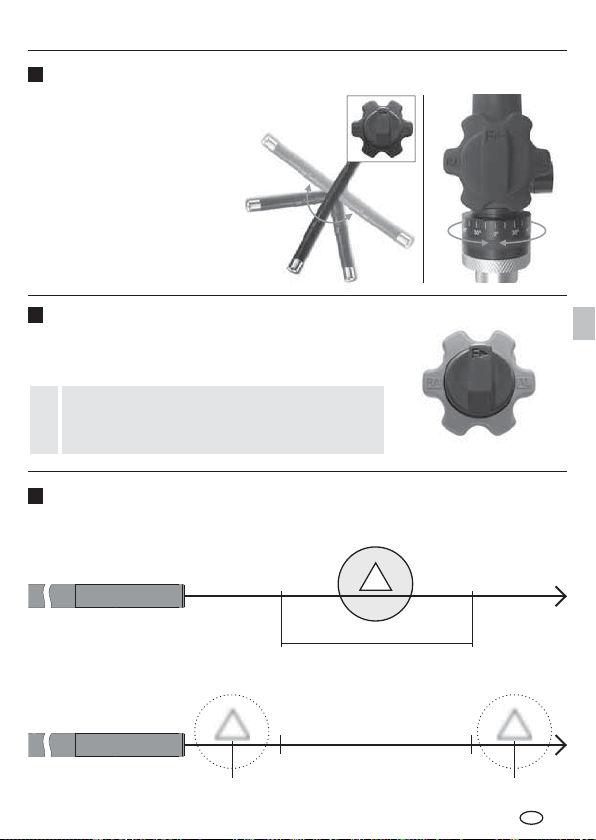

Ausrichtung des Kamerakopfes

Mit dem Rad zur Kameraausrichtung (4) lässt sich der Kamerakopf stufenlos in zwei Richtungen bewegen (Abb. 1). Zusätzlich lässt sich die Kabelbasis drehen (Abb 2).

Kamerakopf arretieren

Der Kamerakopf kann durch Drehen des Knopfes (3) Ö xiert werden.

Um Beschädigungen des Kamerakopfes zu vermeiden, muss die Arretierung bei

Bewegen des Schubkabels gelöst sein.

Schärfentiefebereich

Die Flexi3D-Camera liefert im Bereich von 2,5 - 9 cm vor dem Kamerakopf scharfe Bilder .

2,5 - 9 cm

Objekte die weit außerhalb dieses Bereichs liegen können unscharf erscheinen.

< 2,5 cm > 9 cm

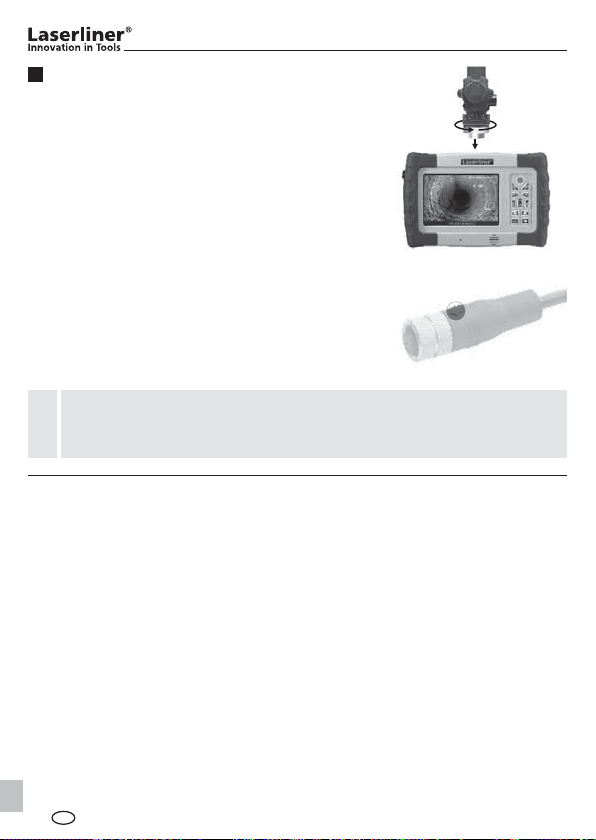

Anschluss an VideoControl-Master

Direkter Anschluss

Die Flexi3D-Camera kann direkt an die Basiseinheit VideoControl-Master angeschlossen werden, siehe Abbildung rechts. Achten Sie dabei darauf, dass die Kontaktstifte korrekt positioniert sind.

Anschluss mit Steuerkabel

Zur Verlängerung bzw. zum × exibleren Arbeiten nutzen Sie das beiliegende Steuerkabel. Achten Sie beim Verschrauben des Steuerkabels an die Flexi3D-Camera und die Basiseinheit VideoControl-Master darauf, dass der Pfeil auf dem Anschlussstecker auf die Nut des jeweiligen Gerätes zeigt.

Die empfindlichen Kontaktstifte des Steckers passen nur in dieser Position in die entsprechende Buchse und können bei falscher

Positionierung und starker Kraftanwendung beschädigt werden.

Hinweise zur Benutzung

• Es ist unbedingt darauf zu achten, dass die Flexi3D-Camera nicht in Kontakt mit Chemikalien, Strom, beweglichen oder heißen Gegenständen kommt. Dies kann zur Beschädigung des Gerätes und auch zu schweren Verletzungen des Bedieners führen.

• Der Kamerakopf ist nicht säurebeständig oder feuerfest.

• Die Flexi3D-Camera darf nicht für medizinische Untersuchungen / Personenuntersuchung verwendet werden.

• Das Gerät ist nicht zur Messung in der Nähe von gefährlicher Spannung geeignet. Daher bei Messungen in der Nähe elektrischer Anlagen immer auf die Spannungsfreiheit leitfähiger Teile achten. Die Spannungsfreiheit und Sicherung gegen Wiedereinschalten muss durch geeignete Maßnahmen gewährleistet sein.

• Reinigen Sie das Schubkabel vor dem Einlegen in den Koffer mit einem feuchten Tuch.

• Die Kamera darf nicht mit aufgerolltem Schubkabel betriebenƁwerden.

Flexi3D-Camera

Technische Daten

Technische Änderungen vorbehalten. 08.13.

Kameratyp CMOS Bildsensor Kamerakopf ø 5,5 mm, wasserbeständig Schutzklasse IP 67 (Tauchtiefe 1 m, 30 Min.) Auflösung Kamera 640 x 480 Pixel Sichtfeld 65° Schärfentiefebereich 2,5 ... 9 cm Kabeldurchmesser 5,5 mm Kabellänge 1 m / 2 m minimaler Biegeradius 70 mm Arbeitstemperatur -10 … 60°C Lagertemperatur -20 … 70°C Gewicht 0,48 kg (1 m) / 0,56 kg (2 m)

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und ElektronikAltgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

www.laserliner.com/info

Read the operating instructions and the enclosed brochure „Guarantee and additional notices“ completely. Follow the instructions they

contain. Safely keep these documents for future reference.

Function / Application

The Flexi3D-Camera is a micro camera which can be connected to the VideoControl-Master base unit. Thanks to the small camera head and the twistable cable base with angle scale, the Flexi3D-Camera is ideal for the inspection of front and side areas. Working with a base unit, colour video images are sent to the LCD for inspecting all places that are difÖ cult to access such as cavities, air shafts, in masonry or motor vehicles.

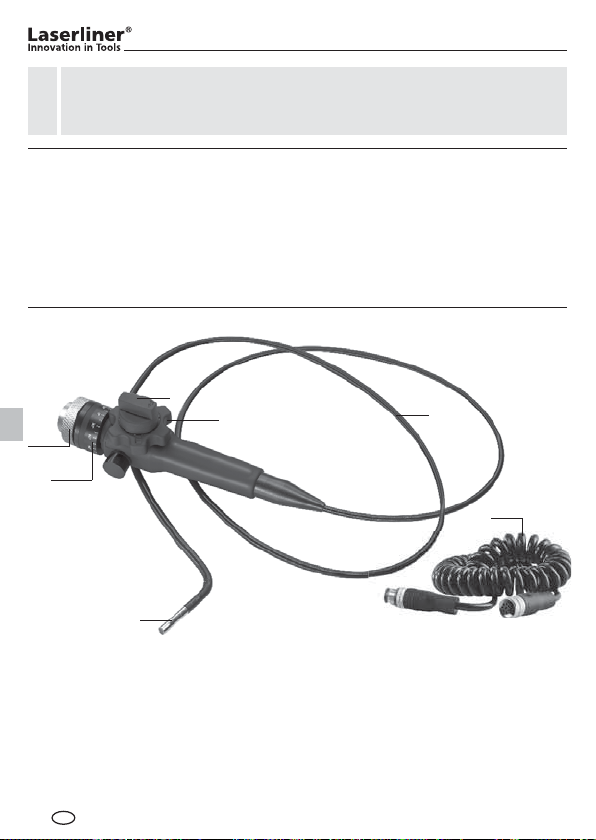

Connection to the base unit

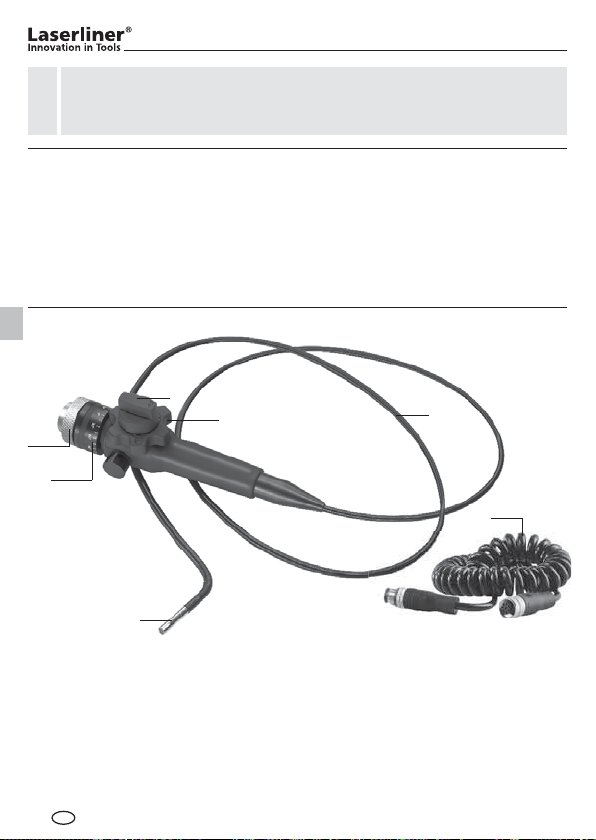

VideoControl-Master Angle scale

Knob for locking

the camera head

Wheel for adjusting the camera

Camera head with

4 high-power LEDs

Push rod Control cable

Flexi3D-Camera

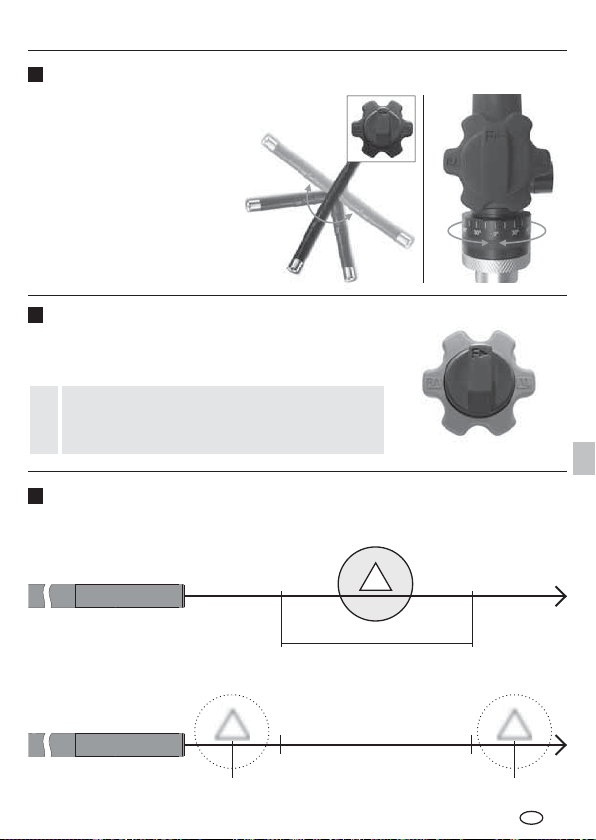

Adjusting the camera head

Using the camera adjustment wheel (4), the camera head can be moved steplessly in two directions (Fig. 1). The cable base can be turned as well (Fig. 2).

Lock camera head

The camera head can be locked by turning the knob (3).

In order to avoid damage to the camera head, the lock must be disengaged when

moving the push rod.

Focal depth

The Flexi3D-Camera delivers sharp images in a range between 2,5 and 9 cm from the camera head.

2,5 - 9 cm

Objects well beyond the focus range may appear blurred.

< 2,5 cm > 9 cm

Connection to VideoControl-Master

Direct connection

The Flexi3D-Camera can be connected directly to the base unit VideoControl-Master. See image on right. Ensure that all contact pins are positioned correctly.

Connection with control cable

Use the supplied control cable as an extension or to work more × exibly. When screwing the control cable to the Flexi3D-Camera and the VideoControlMaster base unit on top, ensure that the arrow on the connector plug points toward the groove of the respective device.

The sensitive contact pins of the connector only fit into the socket in this position and can be damaged if not positioned correctly or used

too forcefully.

Instructions for use

• It is absolutely vital to ensure that the Flexi3D-Camera does not come into contact with chemicals, current, moving or hot objects. This can damage the device and put its user at risk of serious injury.

• The camera head is not acid-resistant or Ö reproof.

• The Flexi3D-Camera must not be used for medical examinations / examining people.

• The unit is not suitable for taking measurements close to dangerous voltages. Therefore always make sure that conductive parts are at zero potential when carrying out measurements in the vicinity of electrical systems. Safe isolation from the power supply and precautions to prevent systems being switched on again must be ensured by implementing suitable measures.

• Clean the push rod with a damp cloth before placing it in the case.

• The camera must not be operated when the push rod is rolled up.

Flexi3D-Camera

Technical data

Subject to technical alterations. 08.13.

Type of camera CMOS image sensor Camera head ø 5,5 mm, water-resistant Protection class IP 67 (immersion depth 1 m, 30 min.) Camera resolution 640 x 480

pixels

Field of vision 65° Focal depth 2,5 ... 9 cm Cable diameter 5,5 mm Cable length 1 m / 2 m Minimum bending radius 70 mm Operating temperature -10 … 60°C Storage temperature -20 … 70°C Weight

0,48 kg (1 m) / 0,56 kg (2 m)

EU directives and disposal

This device complies with all necessary standards for the free movement of goods within the EU.

This product is an electric device and must be collected separately for disposal according to the European Directive on waste electrical and electronic equipment.

Further safety and supplementary notices at:

www.laserliner.com/info

Lees de bedieningshandleiding en de bijgevoegde brochure ‚Garantieen aanvullende aanwijzingen‘ volledig door. Volg de daarin beschreven

aanwijzingen op. Bewaar deze documentatie goed.

Functie / toepassing

De Flexi3D-Camera is een microcamera voor de aansluiting op de basiseenheid VideoControl-Master. Dankzij de kleine camerakop en de verdraaibare kabelbasis met hoekschaal is de Flexi3D-Camera geschikt voor inspecties van voor en opzij. In combinatie met de basiseenheid worden gekleurde videobeelden naar het lcd gestuurd ter controle van moeilijk toegankelijke plaatsen zoals bijv. holle ruimten en schachten in het muurwerk of de auto.

Aansluiting op de basiseenheid

VideoControl-Master

Hoekschaal

Knop voor de vergrendeling van de camerakop

Wiel voor de uitlijning van de camera

Camerakop met 4 hoogrendements-leds

Schuifkabel

Stuurkabel

Flexi3D-Camera

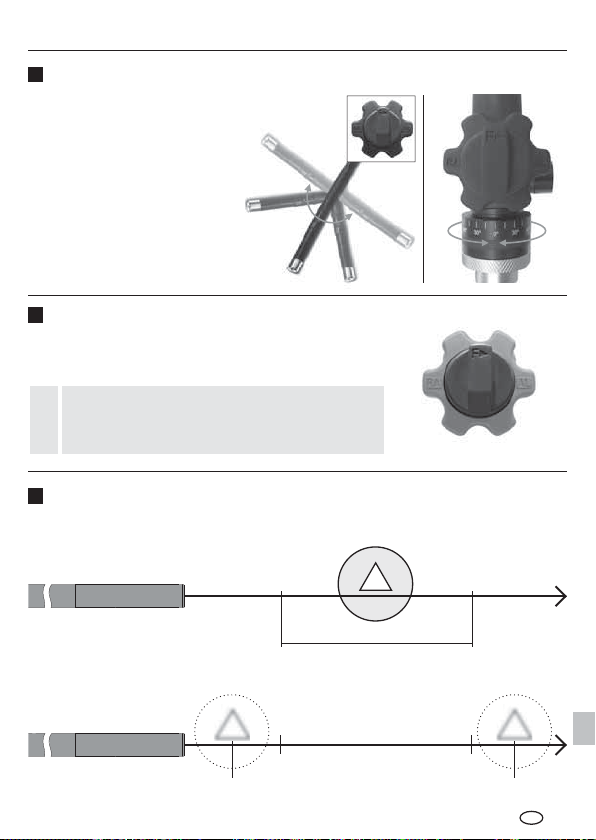

Uitlijning van de camerakop

Met het wiel voor de uitlijning van de camera (4) kan de camerakop variabel in twee richtingen worden bewogen (afb. 1). Bovendien kan de kabelbasis worden gedraaid (afb. 2).

Camerakop vergrendelen

Door draaien aan de knop (3) kan de camerakop worden vergrendeld.

Ter vermijding van schade aan de camerakop moet de vergrendeling bij het bewegen van

de schuifkabel geopend zijn.

Scherpte-diepte-bereik

De Flexi3D-Camera levert scherpe beelden in het bereik van 2,5 - 9 cm vóór de camera.

2,5 - 9 cm

Objecten die ver buiten het bereik van de focus liggen, kunnen onscherp worden weergegeven.

< 2,5 cm > 9 cm

Aansluiting op VideoControl-Master

Directe aansluiting

De Flexi3D-Camera kan direct worden aangesloten op de basiseenheid VideoControl-Master, zie afbeelding rechts. Let daarbij op dat de contactpennen correct gepositioneerd zijn.

Aansluiting met stuurkabel

Gebruik de bijgeleverde stuurkabel als verlenging of om × exibeler te kunnen werken. Let bij het vastschroeven van de stuurkabel aan de Flexi3DCamera en de basiseenheid VideoControl-Master op dat de pijl op de aansluitstekker naar de groef van het betreffende apparaat wijst.

De gevoelige contactpennen van de stekker passen alleen in deze positie in de dienovereenkomstige bus en kunnen bij verkeerde

positionering en grote krachtinwerking beschadigd raken.

Bedieningsaanwijzingen

• Let absoluut op dat de Flexi3D-Camera niet in contact komt met chemicaliën, stroom, beweeglijke of hete voorwerpen. Hierdoor kan het apparaat beschadigd raken, hetgeen kaqn leiden tot ernstig persoonlijk letsel van de gebruiker.

• De camerakop is niet zuurbestendig en niet vuurvast.

• De Flexi3D-Camera mag niet worden gebruikt voor medische doeleinden / persoonsonderzoek.

• Het apparaat is niet geschikt voor de meting in de buurt van gevaarlijke spanning. Let bij metingen in de buurt van elektrische installaties altijd op de spanningsvrijheid van geleidende onderdelen. De spanningsvrijheid en de beveiliging tegen hernieuwd inschakelen moet door middel van geschikte maatregelen gewaarborgd zijn.

• Reinig de schuifkabel met een vochtige doek voordat u hem in de koffer plaatst.

• De camera mag niet worden gebruikt als de schuifkabel is opgerold.

Flexi3D-Camera

Technische gegevens

Technische wijzigingen voorbehouden. 08.13.

Cameratype CMOS-fotosensor Camerakop ø 5,5 mm, waterbestendig Veiligheidsklasse IP 67 (Duikdiepte 1 m, 30 min) Resolutie camera 640 x 480 pixel Zichtveld 65° Scherpte-diepte-bereik 2,5 ... 9 cm Kabeldiameter 5,5 mm Kabellengte 1 m / 2 m Minimale buigradius 70 mm Arbeidstemperatuur -10 … 60°C Opslagtemperatuur -20 … 70°C Gewicht 0,48 kg (1 m) / 0,56 kg (2 m)

Garantie, onderhoud en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder:

www.laserliner.com/info

Læs betjeningsvejledningen og det vedlagte hæfte „Garantioplysninger og supplerende anvisninger“ grundigt igennem. Følg de heri indeholdte

instrukser. Opbevar disse dokumenter omhyggeligt.

Funktion / anvendelse

Flexi3D-Camera er et mikrokamera, der kan sluttes til basisenheden VideoControl-Master. Takket være det lille kamerahoved og den drejelige kabelgrunddel med vinkelskala er Flexi3D-Camera velegnet til inspektion af front- og sideområder. Sammen med basisenheden sendes videobilleder i farver til LCD-enheden for at kontrollere vanskeligt tilgængelige steder fx i hulrum, skakter , i murværk eller i køretøjer .

Tilslutning til grundenheden

VideoControl-Master Vinkelskala

Knap til fastlåsning

af kamerahovedet

Hjul til indjustering af kameraet

Kamerahoved med

4 kraftige LED‘er

Skubbekabel Styrekabel

Flexi3D-Camera

Indjustering af kamerahovedet

Med hjulet til indjustering af kameraet (4) kan kamerahovedet bevæges trinløst i to retninger (fig. 1). Desuden kan kabelgrunddelen drejes (fig. 2).

Fastlåsning af kamerahoved

Kamerahovedet kan Ö kseres ved at dreje på knappen (3).

For at forebygge beskadigelse af kamerahovedet skal man huske at løsne låseanord-

ningen, når man bevæger skubbekablet.

Dybdeskarphedsområde

Flexi3D-Camera giver skarpe billeder i området 2,5 - 9 cm foran kamerahovedet.

2,5 - 9 cm

Objekter, der ligger langt uden for fokusområdet, kan forekomme uskarpe.

< 2,5 cm > 9 cm

Tilslutning til VideoControl-Master

Direkte tilslutning

Flexi3D-Camera kan sluttes direkte til grundenheden VideoControl-Master; se Ö gur til højre. Man skal sikre sig, at kontaktstifterne er anbragt korrekt.

Tilslutning med styrekabel

Man kan benytte det vedlagte kabel dels som forlængelse og dels til at gøre arbejdet mere × eksibelt. Når man skruer styrekablet fast til Flexi3D-Camera og basisenheden VideoControl-Master, skal man kontrollere, at pilen på tilslutningsstikket peger på rillen i det pågældende apparat.

Hanstikkets følsomme kontaktstifter kan kun indsættes i det pågældende hunstik i denne position og kan blive beskadiget,

hvis de anbringes forkert eller ved kraftanvendelse.

Anmærkninger vedr. anvendelsen

• Det er vigtigt, at man sørger for, at Flexi3D-Camera ikke kommer i kontakt med kemikalier , strøm, bevægelige eller varme genstande. Dette kan ødelægge apparatet og desuden medføre alvorlige personskader på operatøren.

• Kamerahovedet er ikke syrebestandigt eller ildfast.

• Flexi3D-Camera må ikke anvendes til medicinske undersøgelser / personundersøgelser.

• Apparatet er ikke beregnet til måling i nærheden af farlig spænding. Derfor skal man altid sikre sig, at der ikke er spænding i ledende dele, når man foretager målinger i nærheden af elektriske anlæg. Den spændingsfri tilstand og sikring mod genstart skal sikres med passende foranstaltninger.

• Inden skubbekablet lægges tilbage i kufferten, skal det rengøres med en fugtig klud.

• Kameraet må ikke benyttes med oprullet skubbekabel.

Flexi3D-Camera

Tekniske Data

Forbehold for tekniske ændringer. 08.13.

Kameratype CMOS-billedsensor Kamerahoved ø 5,5 mm, vandafvisende Beskyttelsesklasse IP 67 (Dykningsdybde 1 m, 30 min) Opløsning kamera 640 x 480 pixel Synsfelt 65° Dybdeskarphedsområde 2,5 ... 9 cm Kabeldiameter 5,5 mm Kabellængde 1 m / 2 m minimal bukkeradius 70 mm Arbejdstemperatur -10 … 60°C Opbevaringstemperatur -20 … 70°C Vægt 0,48 kg (1 m) / 0,56 kg (2 m)

Garanti, produktpleje og bortskaffelse

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU.

Dette produkt er et elapparat og skal indsamles og bortskaffes separat i henhold til EF-direktivet for (brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips på:

www.laserliner.com/info
