Laserliner EasyCross-Laser Green User guide [ml]

EasyCross-Laser Green

Laser 515 nm

1HG 1VG

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen

Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe der Lasereinrichtung mitzugeben.

Funktion / Verwendung

Automatischer Kreuzlinien-Laser zum Aussrichten von Fliesen, Ständerwerk, Fenster, Türen etc. – Automatische Ausrichtung durch magnetisch gedämpftes

Pendelsystem – Zusätzlicher Neigungsmodus zum Ausrichten von Schrägen – Out-Of-Level: Durch optische Signale wird angezeigt, wenn

sich das Gerät außerhalb des Nivellierbereichs bendet.

– Selbstnivellierbereich 3°, Genauigkeit 0,5 mm / m

Allgemeine Sicherheitshinweise

– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck

innerhalb der Spezikationen ein.

– Die Messgeräte und das Zubehör sind kein Kinderspielzeug.

Vor Kindern unzugänglich aufbewahren. – Umbauten oder Veränderungen am Gerät sind nicht gestattet,

dabei erlischt die Zulassung und die Sicherheitsspezikation.

– Setzen Sie das Gerät keiner mechanischen Belastung, enormen

Temperaturen, Feuchtigkeit oder starken Vibrationen aus. – Das Gerät darf nicht mehr verwendet werden, wenn eine oder

mehrere Funktionen ausfallen oder die Batterieladung schwach ist.

Sicherheitshinweise

Umgang mit Lasern der Klasse 2

Laserstrahlung!

Nicht in den Strahl blicken!

Laser Klasse 2 < 1 mW · 515 nm EN 60825-1:2014

– Achtung: Nicht in den direkten oder reektierten Strahl blicken.

– Den Laserstrahl nicht auf Personen richten. – Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen

bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen.

– Betrachten Sie den Laserstrahl oder die Reektionen niemals mit

optischen Geräten (Lupe, Mikroskop, Fernglas, ...). – Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m). – Gut reektierende, spiegelnde oder glänzende Flächen sind

während des Betriebes von Lasereinrichtungen abzudecken. – In öffentlichen Verkehrsbereichen den Strahlengang möglichst

durch Absperrungen und Stellwände begrenzen und den Laser-

bereich durch Warnbeschilderung kennzeichnen.

EasyCross-Laser Green

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung – Das Messgerät hält die Vorschriften und Grenzwerte für die elektro-

magnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.

– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in

Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinussung oder Störung von und durch elektronische Geräte ist gegeben.

Zum Transport immer alle Laser ausschalten und Pendel arretieren, Schiebeschalter (3) nach rechts schieben.

Grüne Lasertechnologie

Lasermodule in der DLD-Ausführung stehen für eine hohe Qualität der Linie, ein sauberes, klares und dadurch gut sichtbares Linienbild. Im Gegensatz zu früheren Generationen sind sie temperaturstabiler

und energieefzienter.

Das menschliche Auge hat zudem eine höhere

Empndlichkeit im Wellenbereich des grünen Lasers

als zum Beispiel beim roten Laser. Dadurch erscheint die grüne Laserdiode im Vergleich zur roten sehr viel heller.

Grüne Laser – speziell in der DLD-Ausführung – bieten also Vorteile in Bezug auf die Sichbarkeit der Laserlinie unter ungünstigen Bedingungen.

Ca. 6-mal heller als ein typischer, roter Laser mit 630 - 660 nm

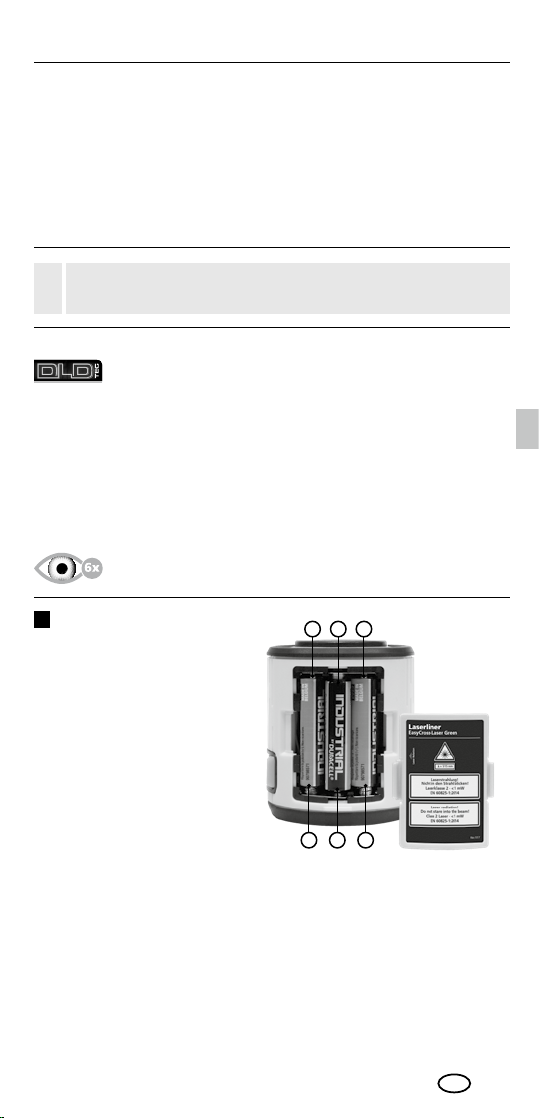

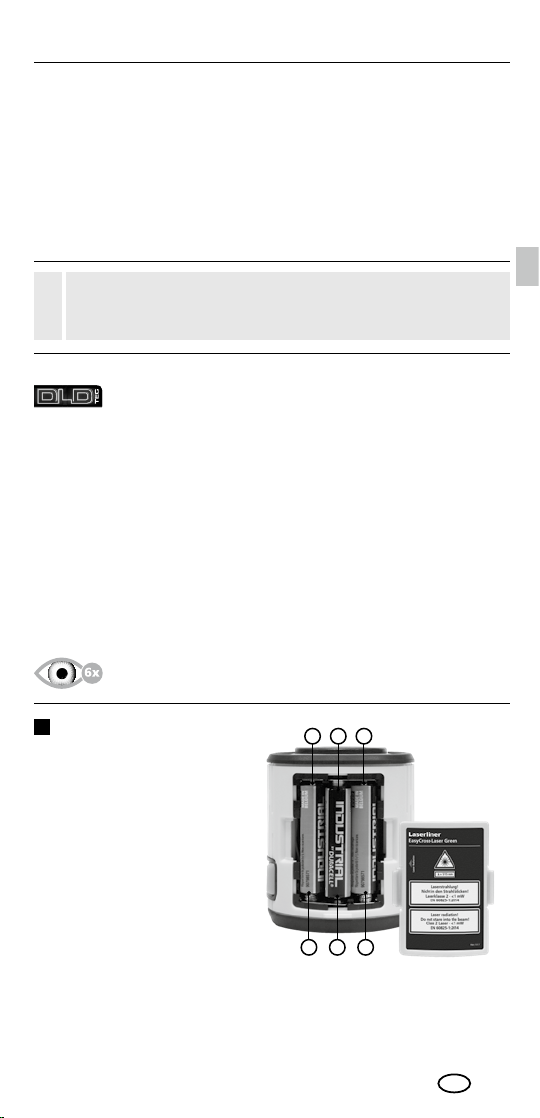

Batterien einlegen

Das Batteriefach öffnen und Batterien (3 x Typ AAA) gemäß den Installations symbolen einlegen. Dabei auf korrekte Polarität achten.

–

– –

LED Nivellierung

LED blinkt: Nivellierung aus LED ein: Nivellierung ein / AN/AUS-Taste

Batteriefach (Rückseite)

Schiebeschalter

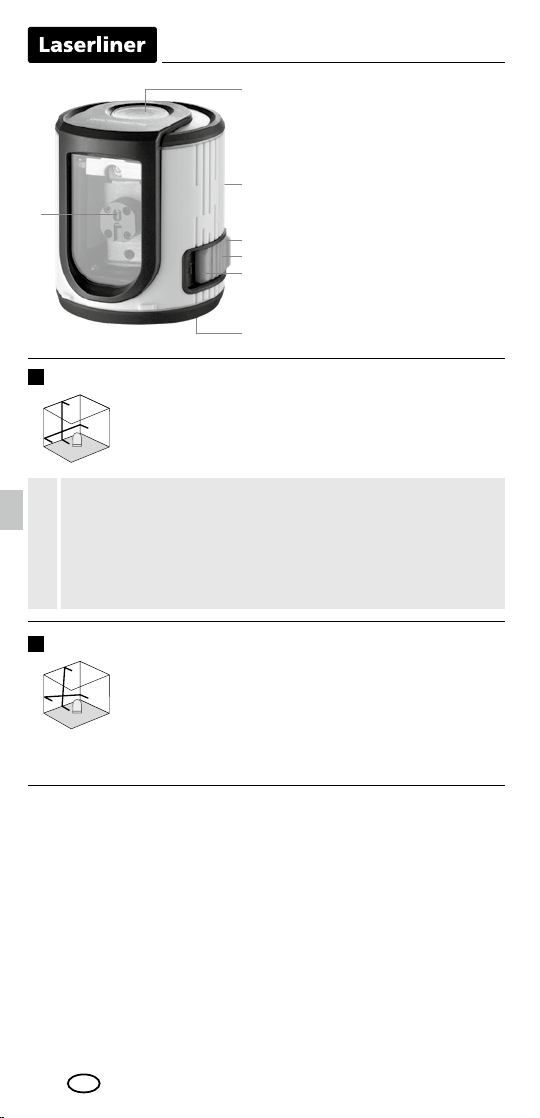

Horizontal und vertikal Nivellieren

Die Transportsicherung lösen, Schiebeschalter (3) nach links schieben. Das Laserkreuz erscheint.

Zum horizontalen und vertikalen Nivellieren muss die Transportsicherung gelöst sein. Die LED (1) leuchtet konstant grün. Sobald sich das Gerät außerhalb des automatischen Niverllierbereichs von 3° befindet, blinken die Laserlinien. Positionieren

Sie das Gerät so, das es sich innerhalb des Nivellierbereichs befindet. Die Laserlinien leuchten wieder konstant.

Neigungsmodus

Die Transportsicherung nicht lösen, Schiebeschalter (3) nach rechts schieben. Die Laser mit der AN/AUS-Taste anschalten. Jetzt können schiefe Ebenen angelegt werden. In diesem Modus kann nicht horizontal bzw. vertikal nivelliert werden, da sich die Laserlinien nicht mehr automatisch ausrichten. Die LED (1) und die Laserlinien blinken grün.

a AN b AUS / Transportsicherung /

b 3 a

Neigungsmodus

Laseraustrittsfenster

1/4”-Stativgewinde (Unterseite)

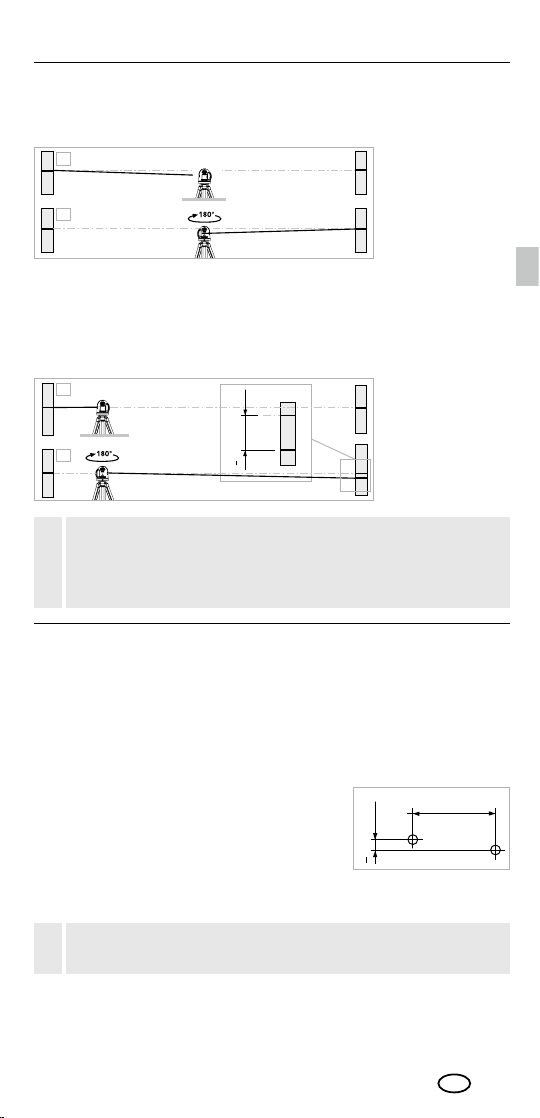

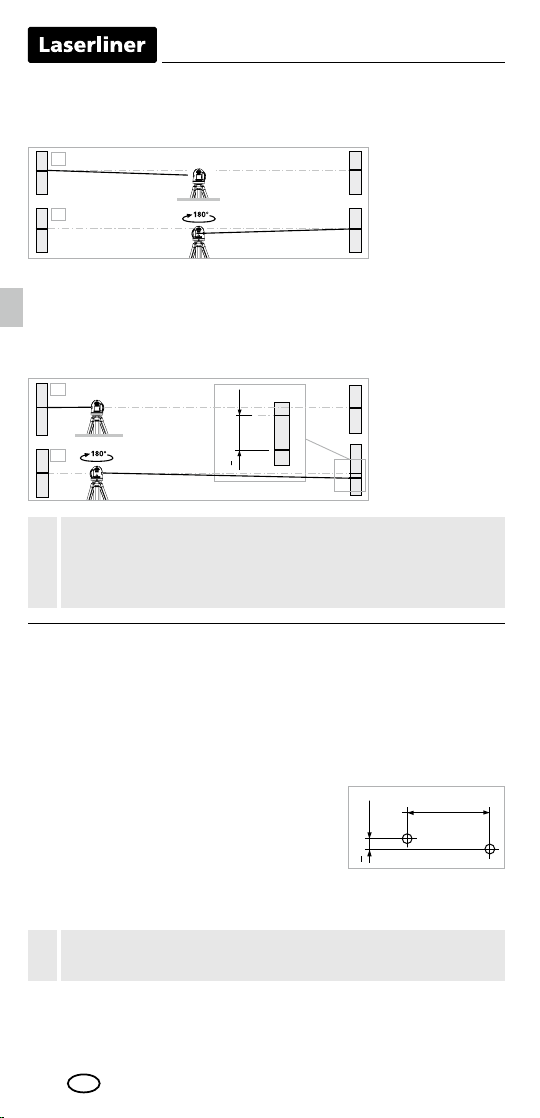

Kalibrierungsüberprüfung vorbereiten

Sie können die Kalibrierung des Lasers kontrollieren. Stellen Sie das Gerät in die Mitte zwischen 2 Wänden auf, die mind. 5 m voneinander entfernt sind. Schalten Sie das Gerät ein (LASERKREUZ AN). Zur optimalen Überprüfung bitte ein Stativ verwenden.

EasyCross-Laser Green

1. Markieren Sie Punkt A1 auf der Wand.

2. Drehen Sie das Gerät um 180° u. markieren Sie Punkt A2.

Zwischen A1 u. A2 haben Sie jetzt eine horizontale Referenz.

Kalibrierung überprüfen

3. Stellen Sie das Gerät so nah wie möglich an die Wand auf Höhe

des markierten Punktes A1.

4. Drehen Sie das Gerät um 180° und markieren Sie den Punkt A3.

Die Differenz zwischen A2 u. A3 ist die Toleranz.

0,5 mm / m = OK

Wenn A2 und A3 mehr als 0,5 mm / m auseinander liegen, ist eine Justierung erforderlich. Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die

Serviceabteilung von UMAREX-LASERLINER.

Überprüfung der vertikalen Linie

Gerät ca. 5 m von einer Wand aufstellen. An der Wand ein Lot mit einer 2,5 m langen Schnur befestigen, das Lot sollte dabei frei pendeln. Gerät einschalten und den vertikalen Laser auf die Lotschnur richten. Die Genauigkeit liegt innerhalb der Toleranz, wenn die Abweichung zwischen Laserlinie und Lotschnur nicht größer als ± 2,5 mm ist.

Überpüfung der horizontalen Linie

Gerät ca. 5 m von einer Wand aufstellen und Laserkreuz einschalten. Punkt B an der Wand

markieren. Laserkreuz ca. 2,5 m nach rechts schwenken und Punkt C markieren. Über-

< 2,5 mm = OK

2,5 m

prüfen Sie, ob die waagerechte Linie von Punkt C ± 2,5 mm auf der gleichen Höhe mit dem Punkt B liegt. Vorgang durch Schwenken nach links wiederholen.

Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch, nach Transporten und langer Lagerung.

Technische Daten

Selbstnivellierbereich

± 3°

Genauigkeit

± 0,5 mm / m

(von Raumhelligkeit abhängig)

Laserklasse

2 / < 1 mW

Stromversorgung

3 x 1,5 V LR03 (AAA)

Betriebsdauer

9 Std. (Alkalibatterien)

Luftfeuchtigkeit max. 80% rH

Abmessungen (B x H x T)

62 x 72 x 61 mm

Gewicht (inkl. Batterien)

202 g

Hinweise zur Wartung und Pege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Arbeitsbereich

15 m

Laserwellenlänge 515 nm

0°C ... 50°C, Luftfeuchtigkeit

Arbeitsbedingungen

max. 80% rH, nicht kondensierend, Arbeitshöhe max. 4000 m über NN (Normalnull)

Lagerbedingungen

-10°C ... 70°C,

Technische Änderungen vorbehalten. 18W51

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen

für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

http://laserliner.com/info?an=ACN

EasyCross-Laser Green

Completely read through the operating instructions, the "Warranty and Additional Information" booklet as well as the latest information under the internet link at the end of these instructions. Follow the instructions they contain.

This document must be kept in a safe place and if the laser device is passed on, this document must be passed on with it.

Function / Application

Automatic cross line laser for aligning tiles, wall studding, windows, doors etc. – Automatic alignment thanks to magnetically damped

pendulum system – Additional slope mode for aligning inclines – Out-Of-Level: is indicated by optical signals when the unit

is outside its self-levelling range – Self-levelling range 3°, Accuracy 0,5 mm / m

General safety instructions

– The device must only be used in accordance with its

intendedpurpose and within the scope of the specications.

– The measuring tools and accessories are not toys. Keep out

of reach of children.

– Modications or changes to the device are not permitted,

this will otherwise invalidate the approval and safety specications.

– Do not expose the device to mechanical stress, extreme temperatures,

moisture or signicant vibration

– The device must no longer be used if one or more of its functions

fail or the battery charge is weak.

Safety instructions

Using class 2 lasers

Laser radiation!

Do not stare into the beam!

Class 2 laser

< 1 mW · 515 nm

EN 60825-1:2014

– Attention: Do not look into the direct or reected beam.

– Do not point the laser beam towards persons. – If a person‘s eyes are exposed to class 2 laser radiation, they should

shut their eyes and immediately move away from the beam. – Under no circumstances should optical instruments

(magnifying glass, microscope, binoculars) be used to look

at the laser beam or reections.

– Do not use the laser at eye level (1.40 ... 1.90 m) – Reective, specular or shiny surfaces must be covered whilst

laser devices are in operation. – In public areas shield off the laser beam with barriers and partitions

wherever possible and identify the laser area with warning signs.

Safety instructions

Dealing with electromagnetic radiation – The measuring device complies with electromagnetic

compatibility regulations and limits in accordance with the EMC Directive 2014/30/EU.

– Local operating restrictions – for example, in hospitals, aircraft,

petrol stations or in the vicinity of people with pacemakers – may apply. Electronic devices can potentially cause hazards or interference or be subject to hazards or interference.

When transporting always switch off all lasers, secure pendulum and push the slide switch (3) to the right.

Green laser technology

Laser modules in DLD design stand for high line quality as well as a clean and clear and therefore easily visible line image. Unlike previous generations they are more

temperature-stable and energy efcient.

Furthermore, the human eye has a higher sensitivity to the wave range of the green laser than the red laser, for example. This makes the green laser diode appear much brighter than the red one.

Green lasers, especially in the DLD design, thus offer advantages with regards to how visible the laser line is under unfavourable conditions.

Approx. 6 times brighter than a typical red laser with 630 - 660 nm

Inserting batteries

Open the battery compartment and insert batteries (3 x typ AAA) according to the symbols. Be sure to pay attention to polarity.

–

– –

EasyCross-Laser Green

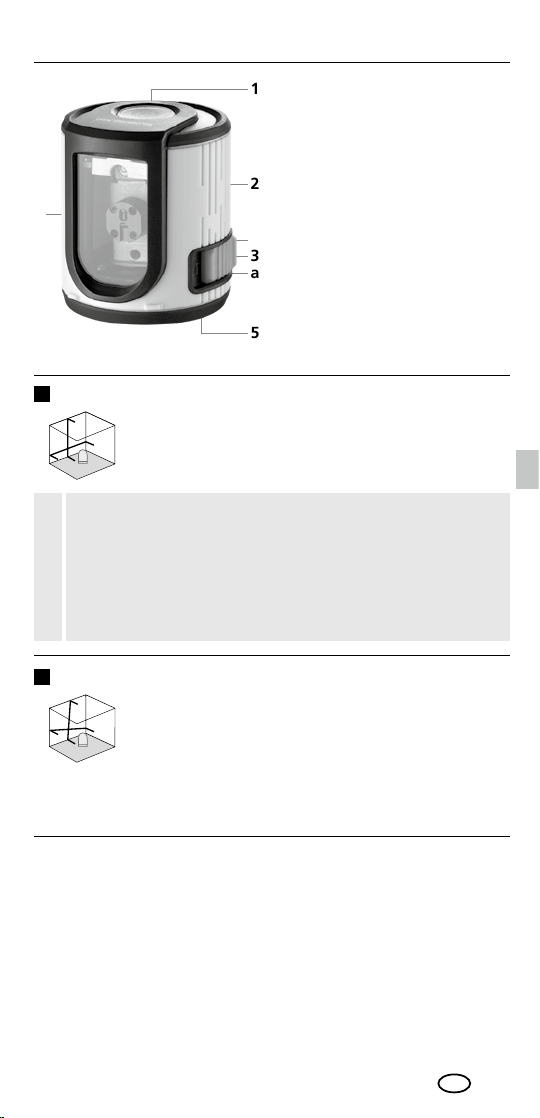

LED levelling

LED ashing: levelling off LED on: levelling on / ON/OFF button

Battery compartment

(backside) Slide switch

Horizontal and vertical levelling

Release the transport restraint, push the slide switch (3) to the left. The laser lines can be switched individually with the selection button.

The transport restraint must be released for horizontal and vertical levelling. The LED (1) shows a permanent green light. The laser lines flash as soon as the device is outside the automatic levelling range of 3°. Position the device such that

it is within the levelling range. The light of the laser linesis constant again.

a ON

b OFF / transport lock /

3 a

slope mode

Laser output windows

1/4“ tripod threads (bottom)

Slope mode

Do not release transport restraint, push slide switch (3) to the right. Sloping planes can now be measured. This mode cannot be used to perform horizontal or vertical levelling as the laser lines are no longer aligned

automatically. LED (1) and the laser lines ash green.

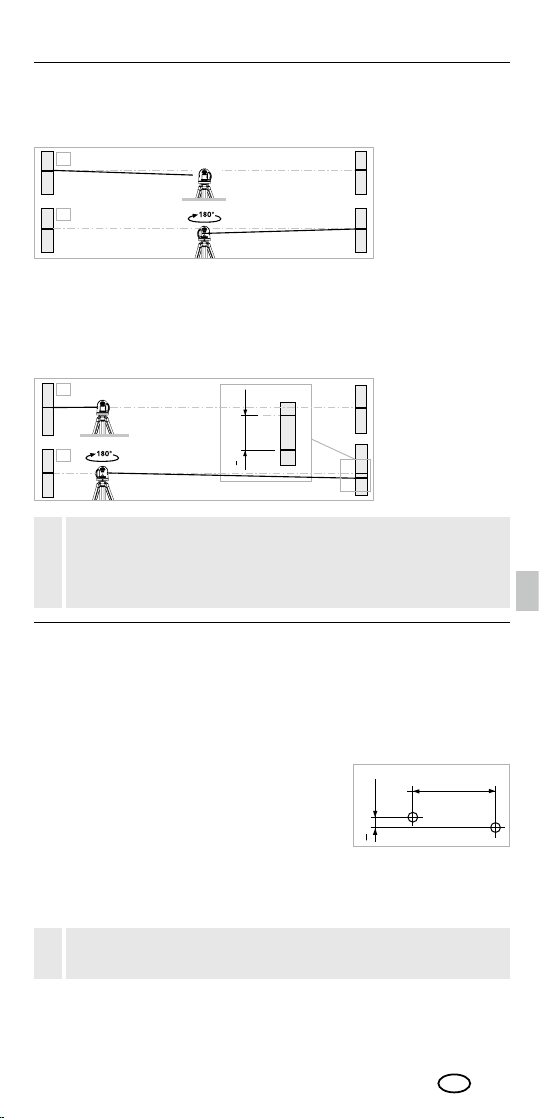

Preparing the calibration check

It is possible for you to check the calibration of the laser. To do this, position the device midway between 2 walls, which must be at least 5 metres apart. Switch the device on (LASER CROSS ON). The best calibration results are achieved if the device is mounted on a tripod.

1. Mark point A1 on the wall.

2. Turn the device through 180° and mark point A2.

You now have a horizontal reference between points A1 and A2.

Performing the calibration check

3. Position the device as near as possible to the wall

at the height of point A1.

4. Turn the device through 180° and mark point A3.

The difference between points A2 and A3 is the tolerance.

0,5 mm / m = OK

When A2 and A3 are more than 0.5 mm / m apart, an adjustment is necessary. Contact your authorised dealer

or else the UMAREX-LASERLINER Service Department.

Checking the vertical line

Position the device about 5 m from a wall. Fix a plumb bob with a line of 2.5 m length on the wall, making sure that the bob can swing freely. Switch on the device and align the vertical laser to the plumb line. The precision is within the specified tolerance if the deviation between the laser line and the plumb line is not greater than ± 2.5 mm.

Checking the horizontal line

Position the device about 5 m from a wall and switch on the cross laser. Mark point B on the wall. Turn the laser cross approx. 2.5 m to the right and mark point C. Check whether

< 2,5 mm = OK

2,5 m

the horizontal line from point C is level with point B to within ± 2.5 mm. Repeat the process by turning the laser to the left.

Regularly check the calibration before use, after transport and after extended periods of storage.

EasyCross-Laser Green

Technical data

Self-levelling range

± 3°

Accuracy

± 0.5 mm / m

Operating range (depending on room illumination)

Laser wavelength

515 nm

Laser class

2 / < 1 mW

Power supply

3 x 1.5 V LR03 (AAA)

altitude 4000 m above sea level

-10°C ... 70°C, max. humidity 80% rH

Dimensions (W x H x D)

62 x 72 x 61 mm

Weight (incl. batteries)

202 g

Information on maintenance and care

Clean all components with a damp cloth and do not use cleaning agents, scouring agents and solvents. Remove the battery(ies) before storing for longer periods. Store the device in a clean and dry place.

15 m

Operating time 9 hours (alkaline batteries)

0°C ... 50°C, max. humidity 80% rH,

Operating conditions

Storage conditions

Subject to technical alterations. 18W51

EU directives and disposal

This device complies with all necessary standards for the free movement of goods within the EU.

This product is an electric device and must be collected separately for disposal according to the European Directive on waste electrical and electronic equipment.

Further safety and supplementary notices at:

http://laserliner.com/info?an=ACN

no condensation, max. working

Lees de handleiding, de bijgevoegde brochure 'Garantie- en aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwij-

zingen op. Bewaar deze documentatie en geef ze door als u de laserinrichting doorgeeft.

Functie / Toepassing

Automatische kruislijnlaser voor de uitlijning van tegels, regelwerk, ramen, deuren enz. – Automatische uitlijning door magnetisch gedempt pendelsysteem – Extra neigingsmodus voor de uitlijning van schuine vlakken – Out-Of-Level: door optische signalen wordt gesignaleerd,

wanneer het apparaat zich buiten het nivelleerbereik bevindt.

– Zelfnivelleerbereik 3°, Nauwkeurigheid 0,5 mm / m

Algemene veiligheidsaanwijzingen

– Gebruik het apparaat uitsluitend doelmatig binnen de

aangegeven speccaties.

– De meetapparaten en het toebehoren zijn geen kinderspeelgoed.

Buiten het bereik van kinderen bewaren.

– Ombouwwerkzaamheden of veranderingen aan het apparaat

zijn niet toegestaan, hierdoor komen de goedkeuring en de

veiligheidsspecicatie te vervallen.

– Stel het apparaat niet bloot aan mechanische belasting,

extreme temperaturen, vocht of sterke trillingen.

– Het apparaat mag niet meer worden gebruikt als een of meerdere

functies uitvallen of de batterijlading zwak is.

Veiligheidsinstructies

Omgang met lasers van klasse 2

Laserstraling!

Niet in de straal kijken!

Laser klasse 2

< 1 mW · 515 nm

EN 60825-1:2014

– Opgelet: Kijk nooit in de directe of reecterende straal.

– Richt de laserstraal niet op personen.

Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust

–

te sluiten en uw hoofd zo snel mogelijk uit de straal te bewegen.

– Bekijk de laserstraal of de reecties nooit met behulp van optische

apparaten (loep, microscoop, verrekijker, …). – Gebruik de laser niet op ooghoogte (1,40...1,90 m). –

Goed reecterende, spiegelende of glanzende oppervlakken moeten

tijdens het gebruik van laserinrichtingen worden afgedekt. – In openbare verkeersbereiken moet de lichtbaan zo goed mogelijk

door afbakeningen en scheidingswanden beperkt en het laserbereik

door middel van waarschuwingsborden gekenmerkt worden.

EasyCross-Laser Green

Veiligheidsinstructies

Omgang met elektromagnetische straling – Het meettoestel voldoet aan de voorschriften en grenswaarden

voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.

–

Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.

Schakel vóór het transport altijd alle lasers uit, zet de pendel vast en de schuifschakelaar (3) naar rechts.

Groene lasertechnologie

Lasermodules in DLD-uitvoering bieden een hoge kwaliteit van de lijn, een schoon, helder en daardoor goed zichtbaar lijnbeeld. In tegenstelling tot oudere generaties zijn deze temperatuur-stabieler en energie-

efciënter.

Het menselijke oog beschikt bovendien over een

grotere gevoeligheid in het golengtebereik van de

groene laser dan bijvoorbeeld bij de rode laser. Daardoor lijkt de groene laserdiode in vergelijking met de rode zeer veel lichter.

Groene lasers – vooral in de DLD-uitvoering – bieden dus voordelen met betrekking tot de zichtbaarheid van de laserlijn onder ongunstige voorwaarden.

Ca. 6 keer helderder dan een typische, rode laser met 630 - 660 nm

Batterij plaatsen

Open het batterijvakje en plaats de batterijen (3 x type AAA) overeenkomstig de installatiesymbolen. Let daarbij op de juiste polariteit.

–

– –

Led-nivellering

Led knippert: nivellering uit LED aan: nivellering aan / AAN/UIT-toets

Batterijvakje (achterkant)

Schuifschakelaar

Horizontaal en verticaal nivelleren

Deactiveer de transportbeveiliging en zet de schuifschakelaar (3) naar links. Het laserkruis verschijnt.

Voor de horizontale en verticale nivellering moet de transportbeveiliging gedeactiveerd zijn. De led (1) brandt constant groen. Zodra het apparaat zich buiten het automatische nivelleerbereik van 3° bevindt, knipperen de laserlijnen. Positioneer het appa-

raat zodanig dat het zich binnen het nivelleerbereik bevindt. De laserlijnen branden weer constant.

Neigingsmodus

Deactiveer de transportbeveiliging niet en zet de schuifschakelaar (3) naar rechts. Nu kunnen schuine vlakken worden aangelegd. In deze modus kunt u niet horizon-

taal resp. verticaal nivelleren omdat de laserlnen niet meer automatisch uitlnen. De led (1) en de laserlnen

knipperen groen.

a AAN b UIT / transportbeveiliging /

b 3 a

neigingsmodus

Laseruitlaat

1/4”-schroefdraad (onderzijde)

Kalibratiecontrole voorbereiden

U kunt de kalibratie van de laser controleren. Plaats het toestel in het midden tussen twee muren die minstens 5 meter van elkaar verwijderd zijn (LASERKRUIS AAN). Voor een optimale controle een statief gebruiken.

EasyCross-Laser Green

1. Markeer punt A1 op de wand.

2. Draai het toestel 180° om en markeer het punt A2.

Tussen A1 en A2 hebt u nu een horizontale referentie.

Kalibratie controleren

3. Plaats het toestel zo dicht mogelijk tegen de wand ter hoogte

van punt A1.

4. Draai het toestel vervolgens 180° en markeer punt A3.

Het verschil tussen A2 en A3 moet binnen de tolerantie van de nauwkeurigheid liggen.

0,5 mm / m = OK

Wanneer het verschil tussen punt A2 en A3 groter is dan de

aangegeven tolerantie, nl. 0,5 mm / m, is een kalibratie nodig. Neem hiervoor contact op met uw vakhandelaar of met de

serviceafdeling van UMAREX-LASERLINER.

Controleren van de verticale lijn

Apparaat op ca. 5 meter van de wand opstellen, aan de wand een lood met ongeveer 2,5 meter draad bevestigen, de draad moet vrij kunnen pendelen, apparaat instellen in de verticale positie en wanneer u de draad nadert, mag het verschil niet meer zijn dan ± 2,5 mm. In dat geval blijft u binnen de gestelde tolerantie.

Controleren van de horizontale lijn

Apparaat op ca. 5 meter van de wand opstellen, en het laserkruis instellen, punt B aan de wand markeren, laserkruis ca. 2,5 meter naar rechts draaien en punt C markeren.

< 2,5 mm = OK

Controleer nu of de waterpaslijn van punt C op gelijke hoogte ligt

2,5 m

met punt B - met een tolerantie van max. ± 2,5 mm. Dezelfde controle kunt u tevens naar links uitvoeren.

Controleer regelmatig de kalibratie voordat u de laser gebruikt, ook na transport en wanneer de laser langere

tijd is opgeborgen geweest.

Technische gegevens

Zelfnivelleerbereik

± 3°

Nauwkeurigheid

± 0,5 mm / m

van de hoeveelheid licht)

Lasergolengte

515 nm

Laserklasse

2 / < 1 mW

Stroomvoorziejning

3 x 1,5 V LR03 (AAA)

Gebruiksduur

9 uur (alkalibatterijen)

0°C ... 50°C, luchtvochtigheid

NAP (Nieuw Amsterdams Peil)

luchtvochtigheid max. 80% rH

Afmetingen (B x H x D)

62 x 72 x 61 mm

Gewicht (incl. batterijen)

202 g

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

Werkbereik (afhankelijk

Werkomstandigheden

Opslagvoorwaarden

15 m

max. 80% rH, niet-condenserend, werkhoogte max. 4000 m boven

-10°C ... 70°C,

Technische veranderingen voorbehouden. 18W51

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder: http://laserliner.com/info?an=ACN

EasyCross-Laser Green

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte

instrukser. Dette dokument skal opbevares og følge med laserenheden, hvis denne overdrages til en ny bruger.

Funktion / Anvendelsesformål

Automatisk krydslinje-laser til indjustering af iser, rammer, vinduer,

døre osv. – Automatisk indstilling ved hjælp af magnetisk dæmpet

pendulsystem

– Ekstra hældningsmodus til indjustering af skrå ader

– Out-of-level: Det indikeres via optiske signaler, når apparatet

er uden for nivelleringsområdet.

– Selvnivelleringsområde 3°, Nøjagtighed 0,5 mm / m

Almindelige sikkerhedshenvisninger

– Apparatet må kun bruges til det tiltænkte anvendelsesformål inden

for de givne specikationer.

– Måleapparaterne og tilbehøret er ikke legetøj. Skal opbevares

utilgængeligt for børn.

– Ombygning eller ændring af apparatet er ikke tilladt og vil medføre,

at godkendelsen og sikkerhedsspecikationerne bortfalder.

– Undgå at udsætte apparatet for mekaniske belastninger,

meget høje temperaturer, fugt eller kraftige vibrationer.

– Apparatet må ikke anvendes længere, hvis en eller ere funktioner

svigter, eller hvis batteriladningen er svag.

Sikkerhedshenvisninger

Omgang med lasere i klasse 2

Laserstråling!

Se ikke ind i strålen!

Laser klasse 2

< 1 mW · 515 nm

EN 60825-1:2014

– Pas på: Undgå at se ind i en direkte eller reekterende stråle.

– Undgå at rette laserstrålen mod personer. – Hvis laserstråling i klasse 2 rammer en person i øjnene, skal ved-

kommende bevidst lukke øjnene og straks fjerne hovedet fra strålen.

– Laserstrålen eller dens reeksioner må aldrig betragtes gennem

optisk udstyr (lup, mikroskop, kikkert, ...).

– Undlad at anvende laseren i øjenhøjde (1,40 ... 1,90 m).

– Godt reekterende, spejlende eller skinnende overader skal

tildækkes, så længe der bruges laserudstyr.

– I områder med offentlig færdsel skal strålebanen så vidt muligt

begrænses af afspærringer og skillevægge, og laserområdet skal afmærkes med advarselsskilte.

Sikkerhedshenvisninger

Omgang med elektromagnetisk stråling – Måleapparatet overholder forskrifterne og grænseværdierne for

elektromagnetisk kompatibilitet iht. EMC-direktiv 2014/30/EU. – Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i y eller

i nærheden af personer med pacemaker, skal iagttages. Risikoen for

farlig påvirkning eller fejl i eller pga. elektronisk udstyr er til stede.

Under transport skal man altid slukke alle lasere, fastlåse penduler og stille skydekontakten (3) helt til højre!

Grøn laserteknologi

Lasermodulerne i DLD-versionen står for en høj linjekvalitet, et rent, klart og dermedsærdeles synligt linjebillede. I modsætning til tidligere generationer er denne mere temperaturstabil og energieffektiv.

Det menneskelige øje har desuden en højere følsomhed i den grønne lasers bølgeområde end fx i den røde lasers. Dermed fremstår den grønne laser-diode meget klarere end den røde.

Grøn laser – særligt i DLD-versionen – har desuden fordele, hvad angår laserlinjens synlighed under mindre gode forhold.

Ca. 6 gange lysere end en typisk, rød laser med 630 - 660 nm

Isætning af batterier

Åbn batterihuset og læg batterierne (3 x Type AAA) i. Vær opmærksom på de angivne poler.

–

– –

EasyCross-Laser Green

LED Nivellering

LED‘en blinker: Nivellering FRA LED lyser: Nivellering TIL / TIL/FRA-knap

Batterirum (bagside)

Skydekontakt

Horisontal og vertikal nivellering

Løsn transportsikringen, og skub skydekontakten (3) til venstre. Laserkrydset vises.

Til horisontal og vertikal nivellering skal transportsikringen være løsnet. LED (1) lyser konstant grøn. Så snart apparatet er uden for det automatiske nivelleringsområde på 3°, blinker

laserlinjerne. Apparatet skal positioneres således, at det er inden for nivelleringsområdet. Laserlinjerne lyser igen konstant.

a TIL b FRA / Transportsikring /

b 3 a

Hældningsfunktion

Lasers udgangsrude

1/4” gevindbøsning (underside)

Hældningsmodus

Løsn ikke transportsikringen, skub skydekontakten (3) til højre. Nu kan der anlægges skæve niveauer. I denne modus kan der hverken nivelleres horisontalt eller vertikalt, da laserlinjerne ikke længere indjusterer sig automatisk. LED-lampen (1) og laserlinjerne blinker grøn.

Forberedelse til kontrol af retvisning

Skal laserens retvisning kontrolleres - hvilket bør gøres med jævne mellemrum - opstilles laseren midt mellem 2 vægge med en indbyrdes afstand på mindst 5 meter og tændes. Slå transport sikringen fra og tænd for instrumentet (laserkrydset aktiveres). Brug hertil et stativ.

1. Markér laserplanet A1 på væggen.

2. Drej laseren nøjagtig 180° og marker laserplanet A2 på den

modstående væg. Da laseren er placeret nøjagtig midt mellem de 2 vægge, vil markeringerne A1 og A2 være nøjagtig vandret overfor hinanden.

Kontrol af retvisning

3. Anbring apparatet så tæt til væggen som muligt i højde med

det markerede punkt A1.

4. Drej apparatet 180°, og markér punktet A3. Forskellen mellem

A2 og A3 er tolerancen.

0,5 mm / m = OK

Hvis A2 og A3 ligger mere end 0,5 mm / m fra hinanden, skal der foretages en justering. Indlevér laseren til forhandleren som sørger for det videre fornødne, eller kontakt service-

afdelingen hos UMAREX-LASERLINER.

Kontrol af lodret laserlinie

Laseren opstilles ca. 5 m fra en væg. På væggen ophænges et snorelod med 2,5 m snor, således at det hænger frit. Den lodrette laserstråle tændes, laseren sigtes ind, så den lodrette laserstråle flugter med snoren, og det kontrolleres, at linien ikke afviger mere end ± 2,5 mm fra snoren.

Kontrol af vandret laserlinie

Laseren opstilles ca. 5 m fra en væg, og det vandrette laserkryds tændes. Krydspunktet markeres på væggen, hvorefter laserkrydset drejes ca. 2,5 m til højre. Den vandrette streg

< 2,5 mm = OK

2,5 m

må ikke afvige mere end ± 2,5 mm fra markeringen af krydspunktet. Proceduren gentages med laserkrydset drejet 2,5 m til venstre.

Kontrollér regelmæssigt – og altid før påbegyndelsen af en ny opgave laserens retvisning.

EasyCross-Laser Green

Tekniske data

Selvnivelleringsområde

± 3°

Nøjagtighed

± 0,5 mm / m

(afhængig af lysforhold)

Laserbølgelængde

515 nm

Laserklasse

2 / < 1 mW

Strømforsyning

3 x 1,5 V LR03 (AAA)

Drifttid

9 timer (alkalibatterier)

Arbejdshøjde maks. 4000 m.o.h.

Luftfugtighed maks. 80% rH

Mål (b x h x l)

62 x 72 x 61 mm

Vægt (inkl. batterier)

202 g

Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og opløsningsmidler. Batterierne skal tages ud inden længere opbevaringsperioder. Apparatet skal opbevares på et rent og tørt sted.

Rækkevidde

Arbejdsbetingelser

Opbevaringsbetingelser

Forbehold for tekniske ændringer. 18W51

EU-bestemmelser og bortskaffelse

Apparatet opfylder alle påkrævede standarder for

fri vareomsætning inden for EU.

Dette produkt er et og bortskaffes separat i henhold til EF-direktivet for (brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips på: http://laserliner.com/info?an=ACN

elapparat og skal indsamles

15 m

0°C ... 50°C, Luftfugtighed maks. 80% rH, Ikke-kondenserende,

-10°C ... 70°C,

Lisez entièrement le mode d‘emploi, le carnet ci-joint «Remarques supplémentaires et concernant la garantie» et les renseignements et consignes présentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions

mentionnées ici. Conservez ces informations et les donner à la personne à laquelle vous remettez le dispositif laser.

Fonction / Emploi prévu

Laser à lignes croisées automatique pour l’alignement des carrelages, des supports, des fenêtres, des portes, etc. – Orientation automatique par système pendulaire à ralentisseur

magnétique – Mode d'inclinaison supplémentaire pour ajuster les inclinaisons –

Out-Of-Level : les signaux optiques avertissent l’utilisateur de l’appareil

lorsque ce dernier se trouve au-delà de la plage d’auto-nivellement. – Plage de mise à niveau automatique 3°, Précision 0,5 mm / m

Consignes de sécurité générales

– Utiliser uniquement l‘instrument pour l‘emploi prévu dans

le cadre des spécications.

– Les appareils et les accessoires ne sont pas des jouets.

Les ranger hors de portée des enfants.

– Les transformations ou modications de l’appareil ne sont pas auto-

risées, et annuleraient l’homologation et les spécications de sécurité.

– Ne pas soumettre l’appareil à une charge mécanique, ni à des tempé-

ratures extrêmes ni à de l’humidité ou à des vibrations importantes. – Ne plus utiliser l‘instrument lorsqu‘une ou plusieurs fonction(s) ne

fonctionne(nt) plus ou lorsque le niveau de charge de la pile est bas.

Consignes de sécurité

Utilisation des lasers de classe 2

Rayonnement laser!

Ne pas regarder dans le faisceau!

Appareil à laser de classe 2

< 1 mW · 515 nm

EN 60825-1:2014

– Attention : Ne pas regarder le rayon direct ou rééchi.

– Ne pas diriger le rayon laser sur des personnes. – Si le rayonnement laser de la classe 2 touche les yeux, fermez

délibérément les yeux et tournez immédiatement la tête loin du rayon. – Ne jamais regarder le faisceau laser ni les réexions à l’aide

d’instruments optiques (loupe, microscope, jumelles, etc.). – Ne pas utiliser le laser à hauteur des yeux (entre 1,40 et 1,90 m).

– Couvrir les surfaces brillantes, spéculaires et bien rééchissantes

pendant le fonctionnement des dispositifs laser. – Lors de travaux sur la voie publique, limiter, dans la mesure du

possible, la trajectoire du faisceau en posant des barrages et

des panneaux. Identier également la zone laser en posant un

panneau d’avertissement.

EasyCross-Laser Green

Consignes de sécurité

Comportement à adopter lors de rayonnements électromagnétiques – L’appareil de mesure respecte les prescriptions et les valeurs limites

de compatibilité électromagnétique conformément à la directive CEM 2014/30/UE.

– Il faut tenir compte des restrictions des activités par ex. dans les

hôpitaux, les avions, les stations-services ou à proximité de personnes portant un stimulateur cardiaque. Les appareils électroniques peuvent être la source ou faire l'objet de risques ou de perturbations.

Pour le transport, éteindre systématiquement tous les lasers et bloquer le balancier, faire glisser l’interrupteur à coulisse (3)

vers la droite.

La technologie du laser vert

Les modules laser de conception DLD offrent une ligne de très grande qualité et une image nette, claire et par conséquent très lisible. Contrairement aux versions précédentes, ces modèles sont plus stables

face aux variations de température et plus efcaces

du point de vue énergétique. De plus, l‘œil humain est plus sensible dans la gamme

d’ondes du laser vert qu’avec le laser rouge. C’est pourquoi la diode de laser verte est bien plus claire que la diode de laser rouge.

Les lasers verts, tout particulièrement dans la conception DLD, offrent des avantages en termes de visibilité dans des conditions d’exploitation extrêmes.

6 fois plus clair qu’un laser rouge typique de 630 - 660 nm

Mise en place des piles

Ouvrir le compartiment à piles et introduire les piles (3 du type AAA) en respectant les symboles de pose. Veiller à ce que la polarité soit correcte.

–

– –

DEL de nivellement

La DEL clignote : nivellement désactivé DEL allumée : nivellement activé / touche MARCHE/ARRÈT

Compartiment à piles (dos)

Nivellements horizontal et vertical

Dégager le blocage de transport, faire glisser l’interrupteur à coulisse(3) vers la gauche. La croix laser est visible.

Il est nécessaire de dégager le blocage de transport pour procéder au nivellements horizontal et vertical. La (1) DEL est allumée en permanence en vert. Dès que l’instrument se trouve en dehors de la plage de nivellement automatique de 3°,

les lignes laser clignotent. Positionner l’instrument de manière à ce qu’il soit dans la plage de nivellement. Les lignes laser restent de nouveau allumées.

Interrupteur coulissant

a MARCHE

b ARRÊT /

sécurité de transport / mode d‘inclinaison

Fenêtre de sortie du rayon laser

Filetage pour trépied

de 1/4” (partie inférieure)

Mode d‘inclinaison

Ne pas dégager le blocage de transport, faire glisser

l’interrupteur à coulisse(3) vers la droite. Il est maintenant

possible de travailler sur des plans inclinés. Il n’est pas possible d’effectuer un nivellement horizontal ou vertical dans ce mode étant donné que les lignes laser ne s’orientent plus automatiquement. La LED (1) et les lignes laser clignotent en vert.

Préliminaires au contrôle du calibrage

Vous pouvez contrôler le calibrage du laser. Posez l‘appareil au centre entre deux murs écartés l‘un de l‘autre d‘au moins 5 m. Éteindre l’instrument en dégageant le blocage du transport (CROIX LASER ALLUMÉE). Utilisez un trépied pour un contrôle optimal.

EasyCross-Laser Green

1. Marquez un point A1 sur le mur.

Tournez l‘appareil de 180° et marquez un point A2. Vous disposez donc entre les points A1 et A2 d‘une ligne de référence horizontale.

Contrôler le calibrage

3. Rapprochez l‘appareil aussi près que possible du mur à hauteur

du repère A1.

4. Tournez l‘appareil de 180° et repérez un point A3.

La différence entre les points A2 et A3 est la tolérance.

0,5 mm / m = OK

Quand A2 et A3 sont distants de plus de 0,5 mm / m l‘un de l‘autre, un réglage de l‘appareil est nécessaire. Prenez contact avec votre revendeur ou appelez le service

après-vente de UMAREX-LASERLINER.

Vérification de la ligne verticale

Placez l‘appareil à env. 5 m d‘un mur. Fixez sur le mur un fil d‘aplomb avec une corde de 2,5 m de longueur. Le fil d‘aplomb doit alors pendre librement. Allumez l‘appareil et aligner le laser vertical sur le fil d‘aplomb. La tolérance de précision est respectée lorsque l‘écart différence entre la ligne laser et le fil d‘aplomb ne dépasse pas ± 2,5 mm.

Vérification de la ligne horizontale

Installez l‘appareil à env. 5 m d‘un mur et allumez le laser croisé. Marquez le point B sur le mur. Faites pivoter le laser croisé d‘env. 2,5 m. vers la droite et marquer le point C. Vérifiez si

< 2,5 mm = OK

2,5 m

la ligne horizontale du point C se trouve à ± 2,5 mm à la même hauteur que le point B. Répétez l’opération en faisant pivoter vers la gauche.

Vérifier régulièrement le calibrage avant utilisation, à la suite d’un transport ou d’une longue période de stockage.

Plage de mise à Précision

± 0,5 mm / m

Plage de travail (dépend de la luminosité dans le local)

Longueur de l’onde laser

515 nm

Classe de laser

2 / < 1 mW

Alimentation électrique

3 x 1,5 V LR03 (AAA)

Durée de fonctionnement

9 h (piles alcalines)

0°C ... 50°C, humidité relative de l’air

au-dessus du niveau moyen de la mer

de l’air max. 80% rH

Dimensions (l x h x p)

62 x 72 x 61 mm

Poids (piles incluse)

202 g

Remarques concernant la maintenance et l‘entretien

Nettoyer tous les composants avec un chiffon légèrement humide et éviter d‘utiliser des produits de nettoyage, des produits à récurer ou des solvants. Retirer la/les pile(s) avant tout stockage prolongé de l‘appareil. Stocker l‘appareil à un endroit sec et propre.

Données techniques

niveau automatique

± 3°

15 m

Conditions de travail

Conditions de stockage

max. 80% rH, non condensante,

altitude de travail max. de 4000m

-10°C ... 70°C, humidité relative

Sous réserve de modifications techniques. 18W51

Réglementation UE et élimination des déchets

L‘appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l‘Union européenne.

Ce produit est un appareil électrique et doit donc faire l‘objet d‘une collecte et d‘une mise au rebut sélectives conformément à la directive européenne sur les anciens appareils électriques et électroniques (directive DEEE).

Autres remarques complémentaires et consignes de sécurité sur: http://laserliner.com/info?an=ACN

EasyCross-Laser Green

Lea atentamente las instrucciones y el libro adjunto de

«Garantía e información complementaria», así como toda la

información e indicaciones en el enlace de Internet indicado al final de estas instrucciones. Siga las instrucciones indicadas

en ellas. Conserve esta documentación y entréguela con el dispositivo si cambia de manos.

Funcionamiento y uso

Láser automático de líneas cruzadas para alinear azulejos, montantes, ventanas, puertas, etc. –

Alineación automática mediante un sistema de péndulo con amortiguación magnética

– Modo de inclinación adicional para nivelar supercies inclinadas

– Out-Of-Level: el aparato indica que se encuentra fuera del rango

de nivelación mediante señales ópticas.

– Margen de auto-nivelado 3°, Precisión 0,5 mm / m

Indicaciones generales de seguridad

– Utilice el aparato únicamente para los usos previstos dentro

de las especicaciones.

– Los instrumentos de medición y los accesorios no son juguetes

infantiles. Manténgalos fuera del alcance de los niños.

– No está permitido realizar transformaciones ni cambios en el aparato,

en ese caso pierde su validez la homologación y la especicación de seguridad.

– No exponga el aparato a cargas mecánicas, temperaturas muy

elevadas, humedad o vibraciones fuertes.

– No se puede seguir utilizando el aparato cuando falla alguna

función o la carga de la batería es débil.

Indicaciones de seguridad

Manejo de láseres de clase 2

Rayo láser!

¡No mire al rayo láser!

Láser clase 2

< 1 mW · 515 nm

EN 60825-1:2014

– Atención: No mire directamente el rayo ni su reejo.

– No oriente el rayo láser hacia las personas. – Si el rayo láser de clase 2 se proyecta en los ojos, ciérrelos inmediata-

mente y aparte la cabeza de su trayectoria.

– No mire nunca el rayo láser o las reexiones con aparatos ópticos

(lupa, microscopio, prismáticos, ...). – No utilice el láser a la altura de los ojos (1,40 ... 1,90 m). – Durante el uso de un equipo láser hay que cubrir necesariamente

todas las supercies reectantes, especulares o brillantes. – En zonas de tráco públicas debe limitarse el recorrido de los rayos

dentro de lo posible mediante barreras o tabiques móviles y marcar

la zona de trabajo con láser con placas de advertencia.

Indicaciones de seguridad

Manejo de radiación electromagnética – El instrumento de medición cumple las normas y limitaciones

de compatibilidad electromagnética según la Directiva europea CEM 2014/30/UE.

– Es necesario observar las limitaciones de uso locales, por ejemplo

en hospitales, aviones, gasolineras o cerca de personas con marcapasos. Se pueden producir efectos peligrosos o interferencias sobre los dispositivos electrónicos o por causa de estos.

Para el transporte, apagar siempre todos los láseres, bloquear el péndulo y cambiar el interruptor deslizante (3) hacia

la derecha.

Tecnología láser verde

Los módulos láser en la versión DLD son sinónimo de elevada calidad de la línea, con un trazado limpio, claro y por lo tanto bien visible. En comparación con las generaciones anteriores son más resistentes a

las temperaturas y ofrecen mayor ecacia energética.

Por otra parte, el ojo humano posee una mayor sensibilidad en la gama de ondas del láser verde que, por ejemplo, en la del láser rojo. Por esa razón, los diodos láser verdes parecen mucho más brillantes que los rojos.

Los láseres verdes – y en particular el tipo DLD – ofrecen ventajas en cuanto a la visibilidad de la línea láser bajo condiciones desfavorables.

Aprox. 6 veces más brillante que un láser rojo típico con 630 - 660 nm

Poner las pilas

Abra la caja para pilas e inserte las pilas (3 x Tipo AAA) según los símbolos de instalación. Coloque las pilas en el polo correcto.

–

– –

EasyCross-Laser Green

LED de nivelación

LED intermitente: nivelación desactivada LED encendido: nivelación activada / botón ON/OFF

Compartimento de

Nivelación horizontal y vertical

Soltar el seguro de transporte y cambiar el interruptor deslizante (3) hacia la izquierda. Aparece la cruz del láser.

Para poder efectuar la nivelación horizontal y vertical tiene que estar suelto el seguro de transporte. El LED (1) está encendido con luz verde constante. Cuando el aparato se encuentra fuera del rango automático de nivelación de 3°, las líneas láser

parpadean. Coloque el aparato en una posición dentro del rango de nivelación. Las líneas láser vuelven a ser constantes.

pilas (dorso) Conmutador deslizante

a Encendido (ON)

b Apagado (OFF) /

bloqueo de transporte / modo de inclinación

Ventana de salida láser

Conexión de rosca 1/4” (lado inferior)

Modo de inclinación

No abrir el seguro de transporte, cambiar el interruptor deslizante (3) hacia la derecha. Ahora pueden realizarse planos inclinados. horizontal o orientan automáticamente. El LED (1) y las líneas láser parpadean con luz verde.

Preparativos para la comprobación de la calibración

Usted mismo puede comprobar la calibración del láser. Coloque el aparato en el medio entre 2 paredes, separadas como mínimo 5 m. Encienda el aparato, suelte para ello el seguro de transporte (CRUZ DE LÁSER ACTIVADO). Para una comprobación óptima, por favor utilice un trípode / soporte.

En este modo no se puede nivelar

verticalmente, ya que las líneas láser no se

1. Marque el punto A1 en la pared.

2. Gire el aparato 180° y marque el punto A2.

Ahora tiene una referencia horizontal entre A1 y A2.

Comprobar la calibración

3. Ponga el aparato lo más cerca posible de la pared, a la altura

del punto A1 marcado.

4. Gire el aparato 180° y marque el punto A3. La diferencia

entre A2 y A3 es la tolerancia.

0,5 mm / m = OK

Si A2 y A3 se encuentran a más de 0,5 mm / m entre sí, será necesaria un ajuste. Póngase en contacto con su distribuidor especializado o diríjase al Servicio Técnico

de UMAREX-LASERLINER.

Control de la línea vertical

Coloque el aparato a unos 5 m de una pared. Fije una plomada con una cuerda de 2,5 m en la pared, la plomada debe poderse mover

libremente. Conecte el aparato y oriente el láser vertical según la

cuerda de plomada. La precisión se encuentra dentro de la tolerancia si la desviación entre la línea de láser y la cuerda de plomada no supera los ± 2,5 mm.

Control de la línea horizontal

Coloque el aparato a unos 5 m de una pared y conecte la cruz del láser. Marque el punto B en la pared. Gire la cruz de láser unos 2,5 m hacia la derecha. Verifique si la línea horizontal

< 2,5 mm = OK

2,5 m

del punto C se encuentra ± 2,5 mm en la misma altura que el punto B. Repita el proceso, per

o ahora girando la cruz de láser hacia la izquierda.

Compruebe regularmente la calibración antes del uso, después de los transportes y después de almacenajes prolongados.

EasyCross-Laser Green

Datos técnicos

Margen de auto-nivelado

± 3°

Precisión

± 0,5 mm / m

claridad del cuarto)

Longitud de onda del láser

515 nm

Clase láser

2 / < 1 mW

Autonomía de trabajo

9 h (pilas alcalina)

del mar (nivel normal cero)

-10°C ... 70°C, Dimensiones (An x Al x F)

62 x 72 x 61 mm

Indicaciones sobre el mantenimiento y el cuidado

Limpie todos los componentes con un paño ligeramente humedecido y evite el uso de productos de limpieza, abrasivos y disolventes. Retire la/s pila/s para guardar el aparato por un periodo prolongado. Conserve el aparato en un lugar limpio y seco.

Alcance (depende de la

Alimentación 3 x 1,5 V LR03 (AAA)

Condiciones de trabajo

Condiciones de almacén

Peso (pilas incluida) 202 g

Sujeto a modificaciones técnicas. 18W51

Disposiciones europeas y eliminación

El aparato cumple todas las normas requeridas para el libre tráfico de mercancías en la UE.

Se trata de un aparato eléctrico, por lo que debe ser recogido y eliminado por separado conforme a la directiva europea relativa a los aparatos eléctricos y electrónicos usados.

Más información detallada y de seguridad en:

http://laserliner.com/info?an=ACN

15 m

0°C ... 50°C, humedad del aire máx. 80% rH, no condensante, altitud de trabajo máx. 4000 m sobre el nivel

humedad del aire máx. 80% rH

Leggere attentamente le istruzioni per l‘uso, l’opuscolo allegato „Ulteriori informazioni e indicazioni garanzia“, nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Questo documento

deve essere conservato e fornito insieme all‘apparecchio laser in caso questo venga inoltrato a terzi.

Funzione / Scopo

Laser automatico a linee intersecantesi per l’allineamento di piastrelle,

orditure, nestre, porte, ecc.

– Orientamento automatico con un sistema a pendolo

a smorzamento magnetico.

– Modalità di inclinazione supplementare per l’allineamento

di inclinazioni.

– Livello Out-Of: dei segnali ottici indicano quando l‘apparecchio

si trova al di fuori dell‘area di livellamento

– Range di autolivellamento 3°, precisione 0,5 mm / m

Indicazioni generali di sicurezza

– Utilizzare l‘apparecchio esclusivamente in conformità con gli scopi

previsti e nei limiti delle specicazioni.

– Gli apparecchi di misurazione e gli accessori non sono giocattoli.

Conservare lontano dalla portata di bambini.

– Manomissioni o modiche dell‘apparecchio non sono ammesse

e fanno decadere l‘omologazione e la specica di sicurezza.

– Non sottoporre l‘apparecchio a carichi meccanici, elevate temperature,

umidità o forti vibrazioni.

– Non utilizzare più l‘apparecchio in caso di guasto di una

o più funzioni oppure se le batterie sono quasi scariche.

Indicazioni di sicurezza

Manipolazione di laser della classe 2

Radiazione laser!

Non guardare direttamente

il raggio! Laser classe 2

< 1 mW · 515 nm

EN 60825-1:2014

– Attenzione: non guardare direttamente il raggio o quello riesso.

– Non puntare il raggio laser su persone. – Nel caso in cui la radiazione laser della classe 2 dovesse colpire

gli occhi, chiuderli e spostare la testa dalla direzione del raggio.

– Non osservare in nessun caso il raggio laser o i riessi con strumenti

ottici (lenti d‘ingrandimento, microscopi, binocoli, ecc.).

– Non utilizzare il laser all‘altezza degli occhi (1,40 ... 1,90 m).

– Le superci riettenti, a specchio o lucenti devono essere coperte

durante il funzionamento di apparecchi laser.

– In zone di trafco pubblico il percorso dei raggi deve essere limitato

possibilmente con sbarramenti e pareti mobili, segnalando l‘area d‘intervento del laser con cartelli di avvertimento.

EasyCross-Laser Green

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica – Lo strumento di misura rispetta le disposizioni e i valori limite

della compatibilità elettromagnetica in conformità alla direttiva

EMV 2014/30/EU. – Rispettare le restrizioni locali all’uso, ad es. in ospedali, a bordo

di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici

di pacemaker. Presenza di un inusso pericoloso o di un disturbo

degli e da parte degli apparecchi elettronici.

Per il trasporto spegnere sempre tutti i laser e bloccare il pendolo, quindi spostare verso destra l'interruttore a scorrimento (3).

Tecnologia a laser verde

I moduli laser nella versione DLD assicurano un‘alta qualità della linea e un‘immagine di linea netta, chiara e pertanto ben visibile. A differenza delle generazioni precedenti, presentano una maggiore termostabilità

ed efcienza energetica.

L‘occhio umano inoltre è più sensibile alla gamma d‘onda del laser verde rispetto, per esempio, a quella del laser rosso. Il diodo laser verde risulta quindi molto più luminoso di quello rosso.

I laser verdi, soprattutto quelli della versione DLD, offrono quindi dei vantaggi quando si tratta di poter riconoscere la linea laser in condizioni sfavorevoli.

Ca. 6 volte più luminoso di un normale laser a luce rossa con 630 - 660 nm

Inserimento batterie

Aprire il vano batterie e introdurre le batterie (3 di tipo AAA) come indicato dai simboli di installazione, facendo attenzione alla corretta polarità.

–

– –

LED del livellamento

LED lampeggia: livellamento spento LED acceso: livellamento acceso / tasto ON/OFF

Vano batterie (lato posteriore)

Livellamento orizzontale e verticale

Sbloccare la sicura di trasporto e spostare l‘interruttore a scorrimento (3) verso sinistra. Appare la croce laser.

Per il livellamento orizzontale e verticale si deve allentare la sicura di trasporto. Il LED (1) rimane acceso in verde. Non appena l‘apparecchio si trova al di fuori del campo di livellamento automatico di 3°, le linee laser iniziano

a lampeggiare. Posizionare l‘apparecchio in modo che si trovi all‘interno del campo di livellamento. Le linee laser hanno di nuovo una luce accesa fissa.

Modalità d’inclinazione

Non allentare la sicurezza di trasporto, spostare l’interruttore a scorrimento (3) verso destra. È ora possibile tracciare piani inclinati. In questa modalità non si può livellare orizzontalmente o verticalmente, in quanto le linee laser non si orientano più automaticamente. Il LED (1) e le linee laser lampeggiano in verde.

Interruttore a scorrimento

a ON

b OFF / sicura di trasporto /

3 a

modalità di inclinazione

Finestra di uscita laser

Filettatura del treppiede 1/4” (lato inferiore)

Verifica della calibratura

La calibratura del laser può essere controllata. Collocate lo strumento al centro di due pareti distanti tra loro almeno 5 m e accendetelo. Accendere l‘apparecchio sbloccando la sicura di trasporto (CROCE DI COLLIMAZIONE ATTIVA). Per una verifica ottimale, usate un treppiede.

EasyCross-Laser Green

1. Marcate il punto A1 sulla parete.

2. Ruotate l‘apparecchio di 180° e marcate il punto A2.

A questo punto avrete un riferimento orizzontale tra A1 e A2.

Esecuzione

3. Avvicinate quanto più possibile l‘apparecchio alla parete,

all‘altezza del punto A1.

4. Ruotate l‘apparecchio di 180° e marcate il punto A3.

La differenza tra A2 e A3 rappresenta la tolleranza.

0,5 mm / m = OK

Se la distanza tra A2 e A3 è superiore a 0,5 mm/m, si rende necessaria una regolazione. Contattate il vostro rivenditore specializzato o rivolgetevi al Servizio Assistenza

di UMAREX-LASERLINER.

Verifica della linea verticale

Collocare l‘apparecchio a circa 5 m da una parete. Fissare alla parete un filo a piombo lungo 2,5 m; il piombo deve poter oscillare liberamente. Accendere l‘apparecchio e puntare il laser verticale sul filo a piombo. La precisione rientra nella tolleranza se lo scostamento tra la linea laser e il filo a piombo non è maggiore di ± 2,5 mm.

Verifica della linea orizzontale

Collocare l‘apparecchio a circa 5 m da una parete e attivare la croce di collimazione laser. Segnare il punto B sulla parete. Ruotare la croce di collimazione laser di circa 2,5 m verso

< 2,5 mm = OK

2,5 m

destra e segnare il punto C. Controllare se la linea orizzontale passante per il punto C si trova alla stessa altezza del punto B ± 2,5 mm. Ripetere la procedura ruotando la croce di collimazione verso sinistra.

Verificare regolarmente la calibrazione prima dell‘uso, dopo il trasporto e in caso di lunghi periodi di inattività.

Dati tecnici

Range di autolivellamento

± 3°

Precisione

± 0,5 mm / m

luminosità ambiente)

Lunghezza delle onde laser

515 nm

Classe laser

2 / < 1 mW

Durata di esercizio

9 ore (batterie alcaline)

livello del mare (zero normale)

-10°C ... 70°C, Dimensioni (L x H x P)

62 x 72 x 61 mm

Peso (con batterie)

202 g

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l‘impiego di prodotti detergenti, abrasivi e solventi. Rimuovere la batteria/le batterie prima di un immagazzinamento prolungato. Immagazzinare l‘apparecchio in un luogo pulito e asciutto.

Portata (in funzione della

15 m

Alimentazione 3 x 1,5 V LR03 (AAA)

0°C ... 50°C, umidità dell‘aria max.

Condizioni di lavoro

Condizioni di stoccaggio

80% rH, non condensante, altezza di lavoro max. 4000 m sopra il

umidità dell‘aria max. 80% rH

Con riserva di modifiche tecniche 18W51

Norme UE e smaltimento

L‘apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all‘interno dell‘UE.

Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni ed indicazioni di sicurezza:

http://laserliner.com/info?an=ACN

EasyCross-Laser Green

Należy przeczytać wcałości instrukcję obsługi, dołączoną broszurę „Zasady gwarancyjne idodatkowe” oraz aktualne informacje iwskazówki dostępne przez łącze internetowe na końcu niniejszej instrukcji. Postępować zgodnie z zawartymi

w nich instrukcjami. Niniejszy dokument należy zachować, a w przypadku przekazania urządzenia laserowego załączyć go.

Działanie / Zastosowanie

Automatyczny laser zkrzyżem nitkowym do ustawiania płytek ceramicznych, proli, okien, drzwi itp. – Automatyczne ustawianie za pomocą tłumionego magnetycznie

systemu wahliwego – Dodatkowa funkcja pochylenia do wyrównywania skosów

– Out-Of-Level: Sygnały optyczne wskazują, że urządzenie znajduje

się poza zakresem niwelacji. – Automatyczne poziomowanie (zakres) 3°, Dokładność 0,5 mm / m

Ogólne zasady bezpieczeństwa

– Wykorzystywać urządzenie wyłącznie zgodnie z przeznaczeniem

podanym w specykacji. – Przyrządy pomiarowe oraz akcesoria nie są zabawkami dla dzieci.

Przechowywać wmiejscu niedostępnym dla dzieci. – Przebudowa lub zmiany w urządzeniu są niedozwolone i prowadzą

do wygaśnięcia atestu oraz specykacji bezpieczeństwa. – Nie należy narażać urządzenia na wpływ obciążeń mechanicznych,

ekstremalnej temperatury, wilgoci ani silnych wstrząsów. – Nie wolno używać urządzenia, jeżeli nastąpi awaria jednej lub kilku

funkcji lub gdy baterie są zbyt słabe.

Zasady bezpieczeństwa

Stosowanie laserów klasy 2

Promieniowanie laserowe!

Nie kierować lasera w oczy!

Laser klasy 2

< 1 mW · 515 nm

EN 60825-1:2014

– Uwaga: Nie patrzeć w bezpośredni lub odbity promień lasera. – Nie kierować promienia lasera na osoby. – W przypadku traenia oka promieniem laserowym klasy 2 należy

świadomie zamknąć oczy i natychmiast usunąć głowę z promienia. – Nigdy nie patrzeć w promień lasera lub jego odbicia za pomocą

instrumentów optycznych (lupy, mikroskopu, lornetki, ...).

– Nie używać lasera na wysokości oczu (1,40 ... 1,90 m).

Podczas eksploatacji urządzeń laserowych należy przykryć wszelkie

–

powierzchnie dobrze odbijające promienie, błyszczące oraz lustrzane. – W obszarach publicznych bieg promieni ograniczyć w miarę

możliwości za pomocą blokad i parawanów oraz oznaczyć obszar

działania lasera za pomocą znaków ostrzegawczych.

Zasady bezpieczeństwa

Postępowanie z promieniowaniem elektromagnetycznym

–

Przyrząd pomiarowy odpowiada przepisom i wartościom granicznym kompatybilności elektromagnetycznej zgodnie z dyrektywą

EMC 2014/30/UE.

– Należy zwracać uwagę na lokalne ograniczenia stosowania np.

w szpitalach, w samolotach, na stacjach paliw oraz w pobliżu osób z rozrusznikami serca. Występuje możliwość niebezpiecznego oddziaływania lub zakłóceń wurządzeniach elektronicznych iprzez urządzenia elektroniczne.

Do transportu należy zawsze wyłączać wszystkie lasery, zaryglować wahadło iprzesunąć włącznik suwakowy (3) wprawo.

Technologia zielonego lasera

Moduły laserowe w wersji DLD gwarantują wysoką jakość linii oraz czysty, klarowny idzięki temu dobrze widoczny obraz linii. W przeciwieństwie do poprzednich wersji cechują się one większą stabilnością termiczną i wyższą sprawnością energetyczną.

Ludzkie oko ma poza tym wyższą wrażliwość w zakresie fal zielonego lasera, niż na przykład w przypadku lasera czerwonego. Dzięki temu zielona dioda laserowa wydaje się być dużo bardziej

jasna w porównaniu do czerwonej.

Zielone lasery - szczególnie w wersji DLD - mają więc przewagę w zakresie widoczności linii laserowej

w niekorzystnych warunkach.

Ok. 6 razy jaśniejszy niż typowy czerwony laser o długości 630–660 nm

Zakładanie baterii

Otworzyć komorę baterii i włożyć baterie (3 x typ AAA)

zgodnie z symbolami instala-

cyjnymi. Zwrócić przy tym uwagę na prawidłową biegunowość.

–

– –

EasyCross-Laser Green

Dioda niwelacji

Dioda LED pulsuje:

Niwelacja wyłączona Dioda LED świeci: Niwelacja włączona / Przycisk WŁ./WYŁ.

Komora baterii (tył)

Niwelowanie poziome ipionowe

Zwolnić zabezpieczenie transportowe, przesunąć włącznik suwakowy (3) wlewo. Pojawia się krzyż laserowy.

Do niwelacji poziomej ipionowej zabezpieczenie transportowe musi być zwolnione. Dioda LED (1)świeci stałym zielonym światłem. Gdy urządzenie znajduje się poza automatycznym zakresem niwelacji wynoszącym 3°, linie laserowe migają.

Ustawić urządzenie tak, aby znalazło się wzakresie niwelacji. Linie laserowe ponownie świecą wsposób ciągły.

Włącznik suwakowy

a WŁ.

b WYŁ. / Zabezpieczenie

transportowe / Tryb pochylenia

Okienko promieni lasera

Gwint statywu 1/4”

(od dołu)

Tryb nachylenia

Nie zwalniać zabezpieczenia transportowego, przesunąć włącznik suwakowy (3) w prawo. Można teraz wygenerować skośne płaszczyzny. Wtym trybie niemożliwe jest niwelowanie poziome lub pionowe, gdyż linie lasera nie są już ustawiane automatycznie. Dioda LED (1) ilinie laserowe migają na czerwono.

Kontrola Kalibracji - przygotowanie

Można w każdej chwili sprawdzić kalibrację. Stawiamy niwelator w środku pomiędzy dwiema łatami (ścianami), które są oddalone o co najmniej 5 m. Włączyć urządzenie, zwalniając w tym celu zabezpieczenie do transportu (KRZYŻ LASEROWY WŁĄCZONY). Dla najlepszego skontrolowania używamy statywu.

1. Zaznaczamy punkt A1 na ścianie.

2. Obracamy niwelator o 180° i zaznaczamy punkt A2.

Pomędzy A1 i A2 mają Państwo teraz poziomą linię odniesienia.

Kontrola Kalibracji

3. Ustaw najbliżej jak to możliwe ściany na wysokości

punktu zaznaczonego A1.

4. Obróć niwelator o 180° i zaznacz punkt A3.

Różnica pomiędzy A2 i A3 jest tolerancją.

0,5 mm / m = OK

Jeżeli A2 i A3 są oddalone od siebie o więcej niż 0,5 mm na m, niezbędne jest justowanie. Skontaktuj się z lokalnym

handlowcem lub serwisem. UMAREX-LASERLINER.

Sprawdzanie linii pionowej

Instrument ustawić ok. 5 m od jednej ze ścian. Na ścianie zawiesić pion o długości sznurka 2,5 m. Pion powinien być luźno zawieszony. Włączyć instrument i naprowadzić pionowy laser na sznurek pionu. Instrument spełnia wymagania tolerancji, jeżeli odchylenie linii lasera od sznurka jest mniejsze niż ± 2,5 mm.

Sprawdzanie linii poziomej

Instrument ustawić ok. 5 m od jednej ze ścian i włączyć. Zaznaczyć na ścianie punkt B. Odsunąć laser o ok. 2,5 m w prawo i zaznaczyć punkt C. Sprawdzić, czy punkty B

< 2,5 mm = OK

2,5 m

i C leżą w poziomie (tolerancja ± 2,5 mm). Pomiar powtórzyć przesuwając laser w lewo.

Należy regularnie sprawdzać kalibrację przed użyciem, po zakończeniu transportu ipo dłuższym przechowywaniu.

EasyCross-Laser Green

Dane techniczne

poziomowanie (zakres)

warunków oświetlenia)

Długość fali lasera

515 nm

Klasa lasera

2 / < 1 mW

Pobór mocy

3 x 1,5 V LR03 (AAA)

Czas pracy baterie

9 godzin (baterie alkaliczne)

zerowym normalnym

wilgotności względnej

Wymiary (szer. x wys. x gł.)

62 x 72 x 61 mm

Wskazówki dotyczące konserwacji ipielęgnacji

Oczyścić wszystkie komponenty lekko zwilżoną ściereczką; unikać stosowania środków czyszczących, środków do szorowania irozpuszczalników. Przed dłuższym składowaniem wyjąć baterie. Przechowywać urządzenie wczystym, suchym miejscu.

Automatyczne

Dokładność ± 0,5 mm / m Zakres Pracy (zależny od

Warunki pracy

Warunki przechowywania

Masa (z baterie) 202 g

Zmiany zastrzeżone. 18W51

Przepisy UE i usuwanie

Przyrząd spełnia wszystkie normy wymagane do wolnego obrotu towarów w UE.

Produkt ten jest urządzeniem elektrycznym i zgodnie z europejską dyrektywą dotyczącą złomu elektrycznego i elektronicznego należy je zbierać i usuwać oddzielnie.

Dalsze wskazówki dotyczące bezpieczeństwa

i informacje dodatkowe patrz:

http://laserliner.com/info?an=ACN

± 3°

15 m

0°C ... 50°C, Wilgotność powietrza maks. 80% wilgotności względnej, bez skraplania, Wysokość robocza

maks. 4000 m nad punktem

-10°C ... 70°C,

Wilgotność powietrza maks. 80%

Lue käyttöohje, oheinen lisälehti ”Takuu- ja muut ohjeet” sekä tämän käyttöohjeen lopussa olevan linkin kautta löytyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita.

Säilytä nämä ohjeet ja anna ne mukaan laserlaitteen seuraavalle käyttäjälle.

Toiminnot / Käyttötarkoitus

Automaattinen ristiviivalaser. Soveltuu erinomaisesti esim. laatoituksen, ristikkorakenteiden, ikkunoiden ja ovien asentamiseen – Automaattinen tasaus magneettisesti vaimennetulla

heilurijärjestelmällä – Lisänä kallistustoiminto vinoille pinnoille kohdistamista varten – Out-Of-Level: Äänimerkki ilmoittaa laitteen olevan

itsevaaitusalueen ulkopuolella. – Automaattitasausalue 3°, Tarkkuus 0,5 mm / m

Yleiset turvallisuusohjeet

– Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen

teknisten tietojen mukaisesti. – Mittari ja sen tarvikkeet eivät ole tarkoitettu lasten leikkeihin.

Säilytä ne poissa lasten ulottuvilta. – Rakennemuutokset ja omavaltaiset asennukset laitteeseen

ovat kiellettyjä. Tällöin raukeavat laitteen hyväksyntä- ja

käyttöturvallisuustiedot. – Älä aseta laitetta mekaanisen kuorman, korkean lämpötilan,

kosteuden tai voimakkaan tärinän aiheuttaman rasituksen alaiseksi. – Laitetta ei saa käyttää, jos yksi tai useampi toiminto ei toimi tai jos

paristojen varaustila on alhainen.

Turvallisuusohjeet

Luokan 2 laserin käyttö

Lasersäteilyä!

Älä katso säteeseen!

Laser luokka 2

< 1 mW · 515 nm

EN 60825-1:2014

– Huomaa: Älä katso lasersäteeseen, älä myöskään

heijastettuun säteeseen. – Älä suuntaa lasersädettä kohti ihmisiä. – Jos 2-laserluokan lasersäde osuu silmään, sulje ja pidä silmäsi

kiinni ja käännä pääsi heti pois lasersäteestä. – Älä katso lasersäteeseen tai sen heijastumaan optisella laitteella

(esim. luuppi, mikroskooppi tai kaukoputki). – Älä käytä laseria silmien korkeudella (1,40 - 1,90 m). – Peitä heijastavat ja kiiltävät sekä peilipinnat, kun käytät laserlaitetta. – Yleisellä kulkuväylällä työskennellessäsi rajaa lasersäde suluilla

ja seinäkkeillä ja merkitse lasersäde varoituskilvin.

EasyCross-Laser Green

Turvallisuusohjeet

Sähkömagneettinen säteily – Mittauslaite täyttää EMC-direktiivin 2014/30/EU sähkömagneettista

sietokykyä koskevat vaatimukset ja raja-arvot.

– Huomaa käyttörajoitukset esim. sairaaloissa, lentokoneissa,

huoltoasemilla ja sydäntahdistimia käyttävien henkilöiden läheisyydessä. Säteilyllä voi olla vaarallisia vaikutuksia sähköisissä laitteissa tai se voi aiheuttaa niihin häiriöitä.

Sammuta kaikki laserviivat kuljetuksen ajaksi. Lukitse heiluri ja siirrä liukukytkin (3) oikealle.

Vihreän laserin teknologiaa

DLD-mallin lasereissa on korkealaatuiset, kirkkaat ja hyvin erottuvat laserviivat. Aikaisempiin sukupolviiin verrattuna nämä ovat energiatehokkaampia eivätkä nämä ole niin herkkiä lämpötilojen muutoksille.

Lisäksi silmä havaitsee herkemmin vihreän kuin punaisen laserin aaltoalueen. Sen vuoksi vihreä laserviiva erottuu paljon kirkkaampana kuin punainen.

Vihreä laser – erikoisesti DLD-mallin laser – näkyy erittäin hyvin epäedullisissa valaistusolosuhteissa.

Noin 6 kertaa kirkkaampi kuin tavanomainen 630 - 660 nm laser

Paristojen asettaminen

Avaa paristolokero ja aseta paristot (3 x tyyppi AAA) sisään ohjeiden mukaisesti. Huomaa paristojen oikea napaisuus.

–

– –

LED-tasaus

Ledi vilkkuu: tasaus OFF Ledi palaa: tasaus ON / ON/OFF-painike

Paristolokero (takasivulla)

Liukukytkin

a ON

Vaaka- ja pystysuuntaan tasaaminen

Avaa kuljetusvarmistus, siirrä liukukytkin (3) vasemmalle. Laserristi näkyy.

Vaaka- ja pystysuuntaan tasaamista varten tulee kuljetusvarmistuksen olla vapautettuna. LED-valo palaa jatkuvasti vihreänä. Jos laitteen kaltevuus on yli 3° itsetasausalueen,

laserviivat alkavat vilkkua. Sijoita laite tasaiselle alustalle niin, että kaltevuus on tasausalueella. Laserviivat palavat tasaisesti.

Kallistusasetus

Älä löysää kuljetusvarmistinta, työnnä liukukytkin (3) oikealle. Kytke laser päälle ON/OFF-näppäimellä. Nyt voit mitata kaltevia pintoja. Tässä tilassa ei voida linjata vaaka- tai pystysuorassa, sillä laserlinjat eivät enää tasaudu automaattisesti. Ledi (1) ja vihreät laserviivat vilkkuvat.

b OFF / kuljetusvarmistus /

b 3 a

kallistusasetus

Lasersäteen ulostuloikkuna

Jalustan kierre 1/4”

(pohjassa)

Kalibrointitarkistuksen valmistelutoimet

Laserin kalibrointi on tarkistettavissa. Aseta laite kahden vähintään 5 metrin etäisyydellä olevan seinän väliin keskikohdalle. Käynnistä laite, avaa kuljetusvarmistus (LASERRISTI PÄÄLLÄ). Optimaalinen tarkistustulos edellyttää kolmijalan käyttöä.

EasyCross-Laser Green

1. Merkitse piste A1 seinään.

2. Käännä laite 180° ja merkitse piste A2. Pisteiden A1 ja A2 välille

muodostuu vaakasuuntainen referenssilinja. Kalibroinnin tarkistus.

Kalibroinnin tarkistus

3. Aseta laite merkityn pisteen A1 korkeudella

mahdollisimman lähelle seinää, suuntaa laite.

4. Käännä laitetta 180° ja merkitse piste A3.

Pisteiden A2 ja A3 välinen erotus toleranssi.

0,5 mm / m = OK

Jos A2 ja A3 ovat toisistaan etäämmällä kuin 0,5 mm / m, on säätö tarpeen. Ota yhteys paikalliseen laitetoimittajaan

tai UMAREX-LASERLINER huolto-osastoon.

Pystyviivan tarkistus

Aseta laite n. 5 m:n etäisyydelle seinästä. Kiinnitä mittaluoti seinään 2,5 m:n pituisella langalla siten, että luoti pääsee vapaasti heilumaan. Käynnistä laite ja suuntaa pystysäde luotilangan kanssa. Tarkkuus on toleranssin rajoissa, kun laserviivan ja luotilangan välinen poikkeama on enintään ± 2,5 mm.

Vaakaviivan tarkistus

Aseta laite n. 5 m:n etäisyydelle seinästä ja kytke laserristi. Merkitse piste B seinään. Käännä laserristiä n. 2,5 m oikealle ja merkitse piste C. Tarkista onko pisteestä C lähtevä vaakaviiva ± 2,5 mm:n tarkkuudella samalla korkeudella pisteen B kanssa. Toista toiminto laitetta uudelleen vasemmalle kääntämällä.

Tarkista kalibrointi säännöllisesti ennen käyttöä ja kuljetuksen sekä pitkän säilytyksen jälkeen.

2,5 m

< 2,5 mm = OK

Automaattitasausalue

± 3°

Tarkkuus

± 0,5 mm / m

Työalue (valo-olosuhteista Laserin aallonpituus

515 nm

Laser luokka

2 / < 1 mW

Virransyöttö

3 x 1,5 V LR03 (AAA)

Paristojen käyttöikä

9 h (alkaliparistoa)

merenpinnasta

ilmankosteus maks. 80% rH

Mitat (L x K x S)

62 x 72 x 61 mm

Paino (sis. paristot)

202 g

Ohjeet huoltoa ja hoitoa varten

Puhdista kaikki osat nihkeällä kankaalla. Älä käytä pesu- tai hankausaineita äläkä liuottimia. Ota paristo(t) pois laitteesta pitkän säilytyksen ajaksi. Säilytä laite puhtaassa ja kuivassa paikassa.

Tekniset tiedot

riippuen)

15 m

0°C ... 50°C, ilmankosteus

Käyttöympäristö

Varastointiolosuhteet

maks. 80% rH, ei kondensoituva, asennuskorkeus maks. 4000 m

-10°C ... 70°C,

Tekniset muutokset mahdollisia. 18W51

EY-määräykset ja hävittäminen

Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Tämä tuote on sähkölaite. Se on kierrätettävä tai hävitettävä vanhoja sähkö- ja elektroniikkalaitteita koskevan EY-direktiivin mukaan.

Lisätietoja, turvallisuus- yms. ohjeita:

http://laserliner.com/info?an=ACN

EasyCross-Laser Green

Leia completamente as instruções de uso, o caderno anexo "Indicações adicionais e sobre a garantia", assim como as informações e indicações atuais na ligação de Internet, que se encontra no fim destas instruções. Siga as indicações

aí contidas. Guarde esta documentação e junte-a ao dispositivo a laser se o entregar a alguém.

Função / Finalidade de aplicação

Lasers de cruz automáticos para alinhar ladrilhos, montantes verticais, janelas, portas, etc. – Nivelação automática através do sistema pendular com proteção

magnética – Modo de inclinação adicional para alinhar superfícies inclinadas – Out-Of-Level: os sinais óticos indicam se o aparelho se encontra

fora da margem de autonivelação. – Margem de autonivelação 3°, Exatidão 0,5 mm / m

Indicações gerais de segurança

– Use o aparelho exclusivamente conforme a nalidade de aplicação

dentro das especicações.

– Os aparelhos de medição e os seus acessórios não são brinquedos.

Mantenha-os afastados das crianças. – Não são permitidas transformações nem alterações do aparelho,

que provocam a extinção da autorização e da especicação

de segurança. – Não exponha o aparelho a esforços mecânicos, temperaturas

elevadas, humidade ou vibrações fortes. – Não é permitido usar o aparelho se uma ou mais funções falharem

ou a carga da/s pilha/s estiver baixa.

Indicações de segurança

Lidar com lasers da classe 2

Radiação laser!

Não olhe para o raio laser!

Laser da classe 2

< 1 mW · 515 nm

EN 60825-1:2014

– Atenção: não olhar para o raio direto ou reetido.

– Não orientar o aparelho para pessoas. – Se uma radiação de laser da classe 2 entrar nos olhos, feche

conscientemente os olhos e afaste imediatamente a cabeça do raio.

– Nunca olhe para o feixe de laser nem para os seus reexos com

aparelhos ópticos (lupa, microscópio, telescópio, ...). – Não use o laser à altura dos olhos (1,40 ... 1,90 m). – Superfícies bem reetoras, espelhadas ou brilhantes devem

ser cobertas durante a operação com dispositivos a laser. – Em áreas de tráfego públicas, limitar ao máximo possível o feixe

de laser, por intermédio de vedações e divisórias, e assinalar

a zona do laser com placas de aviso.

Indicações de segurança

Lidar com radiação eletromagnética – O aparelho cumpre os regulamentos e valores limite relativos

à compatibilidade eletromagnética nos termos da diretiva CEM 2014/30/UE.

– Observar limitações operacionais locais, como p. ex. em hospitais,

aviões, estações de serviço, ou perto de pessoas com pacemarkers. Existe a possibilidade de uma inuência ou perturbação perigosa de aparelhos eletrónicos e devido a aparelhos eletrónicos.

Para o transporte, desligue sempre todos os lasers, trave o pêndulo e deslize o interruptor de corrediça (3) para a direita.

Tecnologia de laser verde

Os módulos de laser na versão DLD proporcionam uma elevada qualidade da linha e uma apresentação correta, clara e, consequentemente, bem visível da linha. Contrariamente às gerações anteriores,

são termicamente mais estáveis e mais ecientes.

Além disso, o olho humano tem uma sensibilidade maior no domínio das ondas do laser verde do que por exemplo do laser vermelho. Assim, o díodo laser verde parece ser comparativamente muito mais claro do que o vermelho.

Os lasers verdes – especialmente na versão DLD – oferecem por isso vantagens de visibilidade da linha de laser perante condições adversas.

Cerca de seis vezes mais brilhante do que um típico laser vermelho com 630 - 660 nm

Colocar as pilhas

Abra o compartimento de pilhas e insira as pilhas (3 x tipo AAA) de acordo com os símbolos de instalação. Observe a polaridade correta.

–

– –

EasyCross-Laser Green

Nivelação LED

LED pisca: nivelação desligada LED ON: nivelação ligada / tecla de ligar/desligar

Compartimento de pilhas

(parte posterior)

Nivelação horizontal e vertical

Solte o bloqueador de transporte, deslize o interruptor de corrediça (3) para a esquerda. A cruz do laser aparece.

Para a nivelação horizontal e vertical é preciso que o bloqueador de transporte esteja solto. O LED acende constantemente com cor verde. Logo que o aparelho se encontre fora da área de nivelação automática de 3°, as linhas de laser piscam.

Posicione o aparelho de modo a que se encontre dentro da área de nivelação. As linhas de laser voltam a estar constantemente acesas.

Interruptor de corrediça

a LIGAR

b DESLIGAR / bloqueador

3 a

de transporte / modo de inclinação

Janela de saída do laser

Rosca para tripé 1/4” (lado inferior)

Modo de inclinação

Lasers de cruz automáticos para alinhar ladrilhos, montantes verticais, janelas, portas, etc. Ligue os lasers com o botão para ligar/desligar. A seguir podem ser traçados níveis inclinados. Neste modo não é possível nivelar horizontal e verticalmente, uma vez que as linhas de laser não se alinham automaticamente. Os LED (1) e a linha de laser piscam a verde.

Preparativos para verificar a calibragem

Você mesmo pode verificar a calibragem do laser. Coloque o aparelho entre 2 paredes separadas num mínimo de 5 metros. Ligue o aparelho, soltando para isso o bloqueador de transporte (CRUZ DO LASER LIGADA). Use um tripé.

1. Marque o ponto A1 na parede.

2. Gire o aparelho 180º e marque o ponto A2.

Assim, temos uma referência horizontal entre A1 e A2.

Verificar a calibragem

3. Coloque o aparelho o mais próximo possível da parede

à altura do ponto A1, alinhando o aparelho.

4. Gire o aparelho 180º e marque o ponto A3.

A diferença entre A2 e A3 é a tolerância.

0,5 mm / m = OK

Se os pontos A2 e A3 estiverem separados mais de 0,5 mm / m é necessário efetuar uma calibragem. Contacte o seu distribuidor ou dirija-se ao departamento de assistência

da UMAREX-LASERLINER.

Controlo da linha vertical

Coloque o aparelho a uns 5 metros de uma parede. Fixe um fio de prumo de 2,5 m na parede, podendo o fio mover-se livremente. Ligue o aparelho e oriente o laser vertical no sentido do fio de prumo. A precisão está dentro da tolerância se o desvio entre a linha do laser e o fio de prumo não for superior a ± 2,5 mm.

Controlo da linha horizontal

Coloque o aparelho a uns 5 metros de uma parede e ligue a luz do laser. Marque o ponto B na parede. Gire a cruz laser cerca de 2,5 m para a direita. Verifique se a linha

< 2,5 mm = OK

2,5 m

horizontal do ponto C se encontra a uma altura ± 2,5 mm do ponto B. Repita o processo, mas agora girando a cruz do laser para a esquerda.

Verifique regularmente a calibragem antes de usar, após transportes e depois de armazenar durante bastante tempo.

EasyCross-Laser Green

Dados técnicos

Exatidão

± 0,5 mm / m

luminosidade do espaço)

Comprimento de onda laser

515 nm

Classe de laser

2 / < 1 mW

Alimentação elétrica

3 x 1,5 V LR03 (AAA)

Duração operacional

9 horas (pilhas alcalinas)

0°C ... 50°C, humidade de ar máx.

relação ao NM (nível do mar)

humidade de ar máx. 80% rH

Dimensões (L x A x P)

62 x 72 x 61 mm

Peso (incl. pilhas)

202 g

Indicações sobre manutenção e conservação

Limpe todos os componentes com um pano levemente húmido

e evite usar produtos de limpeza, produtos abrasivos e solventes. Remova a/s pilha/s antes de um armazenamento prolongado. Armazene o aparelho num lugar limpo e seco.

Margem de autonivelação ± 3°

Alcance (depende da

Condições de trabalho

Condições de armazenamento

Sujeito a alterações técnicas. 18W51

Disposições da UE e eliminação

O aparelho respeita todas as normas necessárias para a livre circulação de mercadorias dentro da UE.

Este produto é um aparelho elétrico e tem de ser recolhido e eliminado separadamente, conforme a diretiva europeia sobre aparelhos elétricos e eletrónicos usados.

Mais instruções de segurança e indicações adicionais em:

http://laserliner.com/info?an=ACN

15 m

80% rH, sem condensação, altura de trabalho máx. de 4000 m em

-10°C ... 70°C,

Läs igenom hela bruksanvisningen, det medföljande häftet “Garanti- och tilläggsanvisningar“ samt aktuell information och anvisningar på internetlänken i slutet av den här instruktionen.

Följ de anvisningar som finns i dem. Dessa underlag ska sparas och medfölja laseranordningen om den lämnas vidare.

Funktion / Användningsområde

Automatisk korslinjelaser för injustering av kakel, reglar, fönster, dörrar osv. – Automatisk uppriktning genom magnetiskt dämpat pendelsystem – Extra lutningsläge för injustering av lutningar – Out-Of-Level: Optiska signaler indikerar när enheten ligger

utanför nivelleringsområdet.

– Självnivelleringsområde 3°, Noggrannhet 0,5 mm / m

Allmänna säkerhetsföreskrifter

– Använd enheten uteslutande på avsett sätt inom specikationerna.

– Mätinstrumenten är inga leksaker för barn. Förvara dem

oåtkomligt för barn.

– Det är inte tillåtet att bygga om eller modiera enheten,

i så fall gäller inte tillståndet och säkerhetsspecikationerna.

– Utsätt inte apparaten för mekanisk belastning, extrema

temperaturer, fukt eller kraftiga vibrationer.

– Apparaten får inte längre användas om en eller era funktioner

upphör att fungera eller batteriets laddning är svag.

Säkerhetsföreskrifter

Hantering av laser klass 2

Titta aldrig direkt in i laserstrålen!

– Observera: Titta inte in i en direkt eller reekterad stråle.

– Rikta inte laserstrålen mot någon person. – Om laserstrålning av klass 2 träffar ögat ska man blunda medvetet

och genast vrida bort huvudet från strålen.

– Titta aldrig med optiska apparater (lupp, mikroskop, kikare, ...)

på laserstrålen eller reexioner från den.

– Använd inte lasern i ögonhöjd (1,40 ... 1,90 m). – Täck över alla ytor som reekterar, speglar eller glänser under

användning av en laserapparat.

– I offentliga traksituationer ska strålgången om möjligt begränsas

med avspärrningar och lösa väggar och laserområdet märkas med varningsskyltar.

Laserstrålning!

Laser klass 2

< 1 mW · 515 nm

EN 60825-1:2014

EasyCross-Laser Green

Säkerhetsföreskrifter

Kontakt med elektromagnetisk strålning – Mätapparaten uppfyller föreskrifter och gränsvärden för elektro-

magnetisk kompatibilitet i enlighet med EMV-riktlinjen 2014/30/EU. – Lokala driftsbegränsningar, t.ex. på sjukhus, ygplan, bensinstatio-

ner eller i närheten av personer med pacemaker ska beaktas. Det är

möjligt att det kan ha en farlig påverkan på eller störa elektroniska

apparater.

Före transport måste alltid alla lasrar stängas av och pendeln parkeras och skjutströmbrytaren ställas åt höger.

Grön laserteknik

Lasermodul i DLD-utförande står för hög linjekvalitet, en ren, klar och därmed väl synlig linjebild. I motsats till tidigare generationer är de mer temperaturstabila och energieffektiva.

Det mänskliga ögat har dessutom en högre känslighet i den gröna laserns våglängdsområdeän t.ex. den röda lasern. Därmed ser den gröna laserdioden mycket ljusare ut i jämförelse med den röda.

Grön laser – speciellt i DLD-utförande – erbjuder alltså fördelar vad gäller laserlinjens synbarhet under ogynnsamma förhållanden.

Cirka 6 gånger ljusare än en typisk, röd laser med 630 - 660 nm

Sätt i batterierna

Öppna batterifacket och lägg i batterier (3 x typ AAA) enligt installationssymbolerna. Tänk på att vända batteriernas poler åt rätt håll.

–

– –

Lysdiod Nivellering

LED blinkar: Nivellering Av LED på: Nivellering På / På/AV-knapp

Batterifack (baksidan)

Skjutströmbrytare

a PÅ

Horisontell och vertikal nivellering

Frigör transportsäkringen och för skjutströmbrytaren åt vänster. Laserkorset visas.

Vid horisontell och vertikal nivellering måste transportsäkringen lossas. Lysdioden lyser konstant grön. Så fort apparaten befinner sig utanför det automatiska nivelleringsområdet på 3°, blinkar laserlinjerna. Placera apparaten på ett sådant sätt, att den

befinner sig inom nivellerings-området. Laserlinjerna lyser åter konstant.

Lutningsläge

Lossa inte transportsäkringen, och skjut strömbrytaren (3) åt höger. Laserapparaten slås på med PÅ/AVknappen. Nu kan lutande plan skapas. I detta läge kan inte horisontell eller vertikal nivellering göras, eftersom laserlinjerna inte längre justeras in automatiskt. LED (1) och laserlinjerna blinkar grönt.

b AV / Transportsäkring /

b 3 a

Sluttningsläge

Laseröppning

Stativgänga 1/4”

(undersidan)

Förbereda kalibreringskontroll

Kalibreringen av lasern kan kontrolleras. Sätt upp enheten mitt emellan två väggar som är minst fem meter från varandra. Slå på enheten för att frigöra transportsäkringen (LASERKORS PÅ). För optimal kontroll skall ett stativ användas.

EasyCross-Laser Green

1. Markera punkten A1 på väggen.

2. Vrid enheten 180° och markera punkten A2.

Mellan A1 och A2 har du nu en horisontell referens.

Kalibreringskontroll

3. Ställ enheten så nära väggen som möjligt i höjd med

den markerade punkten A1.

4. Vrid enheten 180° och markera punkten A3.

Differensen mellan A2 och A3 är toleransen.

0,5 mm / m = OK

Om A2 och A3 ligger mer än 0,5 mm / m från varandra behöver enheten justeras. Kontakta er återförsäljare eller

vänd er till serviceavdelningen på UMAREX-LASERLINER.

Kontroll av den lodräta linjen

Ställ upp enheten cirka fem meter från en vägg. Fäst ett lod på väggen med ett 2,5 mlångt snöre så att lodet kan pendla fritt. Slå på enheten och rikta den lodräta lasern mot lodsnöret. Noggrannheten ligger inom toleransen när avvikelsen mellan laserlinjen och lodsnöret inte är större än ± 2,5 mm.

Kontroll av den horisontella linjen

Ställ upp enheten cirka fem meter från en vägg och slå på laserkorset. Markera punkt B på väggen. Sväng laserkorset cirka 2,5 m åt höger och markera punkt C. Kontrollera om den vågräta linjen från punkt C ligger inom ± 2,5 mm i höjdled jämfört med punkt B. Upprepa proceduren vid svängning åt vänster.

Kontrollera kalibereringen regelbundet före användning samt efter transport och längre förvaring.

2,5 m

< 2,5 mm = OK

Självnivelleringsområde

± 3°

Arbetsområde (i förhållande till hur ljust det är i rummet)

Laservågslängd

515 nm

Laserklass

2 / < 1 mW

Strömförsörjning

3 x 1,5 V LR03 (AAA)

Användningstid

9 timmar (alkalibatterier)

Luftfuktighet max. 80%rH

Mått (B x H x D)

62 x 72 x 61 mm

Vikt (inklusive batterier)

202 g

Anvisningar för underhåll och skötsel

Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och lösningsmedel. Ta ur batterierna före längre förvaring. Förvara apparaten på en ren och torr plats.

Tekniska data

Noggrannhet ± 0,5 mm / m

15 m

Arbetsbetingelser

max. 80%rH, icke-kondenserande, Arbetshöjd max. 4000 m över havet

0°C ... 50°C, Luftfuktighet

Förvaringsbetingelser

-10°C ... 70°C,

Tekniska ändringar förbehålls. 18W51

EU-bestämmelser och kassering

Apparaten uppfyller alla nödvändiga normer för fri handel av varor inom EU.

Den här produkten är en elektrisk apparat och den måste sopsorteras enligt det europeiska direktivet för uttjänta el- och elektronikapparater.

Ytterligare säkerhets- och extra anvisningar på:

http://laserliner.com/info?an=ACN

EasyCross-Laser Green

Les fullstendig gjennom bruksanvisningen, det vedlagte heftet «Garanti- og tilleggsinformasjon» samt den aktuelle informa

sjonen og opplysningene i internett-linken ved enden

av denne

Dette dokumentet må oppbevares og leveres med dersom laserinnretningen gis videre.

Funksjon / Bruksområde

Automatisk krysslinjelaser til posisjonering av iser, stativer, vinduer,

dører o.l. – Automatisk posisjonering med magnetisk dempet pendelsystem

– Ekstra hellingsfunksjon til posisjonering av skrå ater

– Out-Of-Level: Gjennom optiske signaler indikeres det når

apparatet benner seg utenfor nivelleringsområdet.

– Selvnivelleringsområde 3°, Nøyaktighet 0,5 mm / m

Generelle sikkerhetsinstrukser

– Bruk instrumentet utelukkende slik det er denert i kapittel

Bruksformål og innenfor spesikasjonene.

– Måleinstrumentene og tilbehøret er intet leketøy for barn.

De skal oppbevares utilgjengelig for barn. – Ombygginger eller endringer på instrumentet er ikke tillatt,

og i slikt tilfelle taper godkjennelsen og sikkerhetsspesikasjonen

sin gyldighet. – Ikke utsett instrumentet for mekaniske belastninger, enorme-

temperaturer, fuktighet eller sterke vibrasjoner. – Apparatet må umiddelbart tas ut av bruk ved feil på en eller

ere funksjoner eller hvis batteriet er svakt.

bruksanvisningen. Følg anvisningene som gis der.

Sikkerhetsinstrukser

Omgang med laser klasse 2

Laserstråling!

Ikke se inn i strålen!

Laser klasse 2

< 1 mW · 515 nm

EN 60825-1:2014

– OBS: Ikke se inn i den direkte eller reekterte strålen.

– Laserstrålen må ikke rettes mot personer. – Dersom laserstråler av klasse 2 treffer øyet, så må øynene lukkes

bevisst, og hodet må øyeblikkelig beveges ut av strålen.

– Se aldri på laserstrålen eller reeksjonene med optiske apparater

(lupe, mikroskop, kikkert, ...). – Bruk ikke laseren i øyehøyde (1,40 ... 1,90 m). – Godt reekterende, speilende eller glinsende ater må dekkes

til mens laserinnretninger er i bruk.

– I offentlige trakkområder må strålegangen om mulig begrenses

med sperringer og oppstilte vegger, og laserområdet må merkes

vha. varselskilt.

Sikkerhetsinstrukser

Omgang med elektromagnetisk stråling – Måleinstrumentet tilfredsstiller forskriftene og grenseverdiene for

elektromagnetisk kompatibilitet iht. EMC-direktivet 2014/30/EU.

– Vær oppmerksom på lokale innskrenkninger når det gjelder drift,

eksempelvis på sykehus, i y, på bensinstasjoner eller i nærheten av personer med pacemaker. Farlig interferens eller forstyrrelse av elektroniske enheter er mulig.

Til transport må alltid alle lasere slås av, og pendelen må blokkeres, skyv skyvebryteren (3) mot høyre.

Grønn laserteknologi

Lasermoduler i DLD-utførelse har høy kvalitet på linjen, og et rent, klart og godt synlig linjebilde. I motsetning til tidligere generasjoner er de mer temperaturstabile og energieffektive.

Det menneskelige øyet er dessuten mer følsomt i bølgeområdet til grønn laser enn for eksempel rød laser. Derfor vises den grønne laserdioden mye bedre enn den røde.

Grønn laser – spesielt i DLD-utførelse – gir med andre ord en mer synlig laserlinje under vanskelige forhold.

Ca. 6 g anger lysere enn en vanlig rød laser med 630 - 660 nm

Innlegging av batterier

Åpne batterirommet og sett inn batteriene (3 x type AAA) ifølge installasjonssymbolene. Sørg for at polene blir lagt riktig.

–

– –

EasyCross-Laser Green

LED-nivellering

LED blinker: Nivellering av LED på: Nivellering på / PÅ/AV-knapp

Batterirom (bakside)

Skyvebryter

a PÅ

Horisontal og vertikal nivellering

Løsne transportsikringen, skyv skyvebryteren (3) mot venstre. Laserkrysset blir synlig.

Horisontal og vertikal nivellering krever at transportsikringen løsnes. LED-en (1) lyser konstant grønt. Straks apparatet befinner seg utenfor det automatiske nivelleringsområdet på 3°, blinker laserlinjene. Posisjoner instrumentet slik at det

befinner seg innenfor nivelleringsområdet. Laserlinjene lyser konstant igjen.

b AV / Transportsikring /

b 3 a

Hellingsmodus

Laserstrålehull

Stativgjenger 1/4”

(underside)

Hellingsmodus

Transportsikringen skal ikke løsnes, skyv skyvebryteren (3) mot høyre. Laseren slås på med PÅ/AV-knappen.

Nå kan instrumentet legges på skjeve ater. I denne

modus kan det ikke nivelleres horisontalt eller vertikalt, da laserlinjene ikke innretter seg automatisk mer. LED-en (1) og laserlinjene blinker grønt.

Forberedelse av kontroll av kalibreringen

Du kan kontrollere kalibreringen av laseren. Still instrumentet opp midt mellom to vegger som står minst 5 m fra hverandre. Slå på apparatet, til dette må transportsikringen løses (LASERKRYSS PÅ). Det er best å bruke et stativ for å oppnå en optimal kontroll.

1. Marker punkt A1 på veggen.

2. Drei instrumentet 180° og marker punkt A2.

Du har nå en horisontal differanse mellom A1 og A2.

Kontroll av kalibreringen

3. Still instrumentet så nær veggen som mulig og i samme

høyde som det markerte punktet A1.

4. Drei instrumentet 180° og marker punkt A3.

Differansen mellom A2 og A3 utgjør toleransen.

0,5 mm / m = OK

Dersom avstanden mellom A2 og A3 er over 0,5 mm / m, må laseren kalibreres. Ta kontakt med din fagforhandler eller henvend deg til kundeserviceavdelingen hos

UMAREX-LASERLINER.

Kontroll av den vertikale linjen

2,5 m lang snor på veggen, loddet bør kunne pendle fritt. Slå på instrumentet og rett inn den vertikale laseren mot loddesnoren. Nøyaktigheten ligger innenfor toleransen når avviket mellom laserlinjen og loddesnoren ikke er større enn ± 2,5 mm.

Kontroll av den horisontale linjen

Still opp instrumentet i ca. 5 m avstand fra en vegg og slå på laserkrysset. Marker punkt B på veggen. Sving laserkrysset ca. 2,5 m mot høyre og marker punkt C.

< 2,5 mm = OK

2,5 m

Kontroller om den horisontale linjen fra punkt C ligger på samme høyde som punkt B ± 2,5 mm. Gjenta prosedyren på venstre side.

Kontroller regelmessig kalibreringen før bruk, etter transporter og lengre lagring.

EasyCross-Laser Green

Nøyaktighet

± 0,5 mm / m

Driftstid

9 timer (alkalibatterier)

0°C ... 50°C, Luftfuktighet maks.

Arbeidshøyde maks. 4000 m.o.h.

Luftfuktighet maks. 80% rH

62 x 72 x 61 mm

202 g

Informasjon om vedlikehold og pleie

Rengjør alle komponenter med en lett fuktet klut. Unngå bruk av pusse-, skurre- og løsemidler. Ta ut batteriet/batteriene før lengre lagring. Oppbevar apparatet på et rent og tørt sted.

Tekniska data

Selvnivelleringsområde

± 3°

Arbeidsområde (avhengig av omgivelseslys)

Laserbølgelengde Laserklasse Strømforsyning

Arbeidsbetingelser

Lagringsbetingelser

Mål (B x H x D) Vekt (inkl. batterier)

15 m

515 nm

2 / < 1 mW

3 x 1,5 V LR03 (AAA)

80% rH, ikke kondenserende,

-10°C ... 70°C,

Det tas forbehold om tekniske endringer. 18W51

EU-krav og kassering

Apparatet oppfyller alle nødvendige normer for fri samhandel innenfor EU.

Dette produktet er et elektroapparat og må kildesorteres og avfallsbehandles tilsvarende ifølge det europeiske direktivet for avfall av elektrisk og elektronisk utstyr.

Ytterligere sikkerhetsinstrukser og tilleggsinformasjon på:

http://laserliner.com/info?an=ACN

Kullanım kılavuzunu, ekinde bulunan 'Garanti ve Ek Uyarılar' defterini ve de bu kılavuzun sonunda bulunan İnternet link‘i ile ulaşacağınız aktüel bilgiler ve uyarıları eksiksiz okuyunuz. İçinde yer alan talimatları dikkate alınız. Bu belge saklanmak

zorundadır ve lazer tesisatı elden çıkarıldığında beraberinde

verilmelidir.

Fonksiyon / Kullanım Amacı

Fayans, duvar karkası, pencere ve kapı çerçevesi gibi şeylerin hizalanması için otomatik çapraz çizgili lazer cihazı. – Manyetik absorbeli sarkaç sistemi sayesinde otomatik doğrultma – Eğrilerin hizalanması için ek meyil modu – Out-Of-Level: Cihaz düzeçleme alanı dışında bulunduğunda

görsel sinyalle uyarı verir.

– Otomatik düzeçleme aralığı 3°, Hassasiyet 0,5 mm / m

Genel güvenlik bilgileri

– Cihazı sadece kullanım amacına uygun şekilde teknik

özellikleri dahilinde kullanınız.

– Ölçüm cihazları ve aksesuarları çocuk oyuncakları değildir.

Çocukların erişiminden uzak bir yerde saklayınız.

– Cihaz üzerinde değişiklikler veya yapısal değiştirmeler yasaktır.

Bu durumda cihazın onay belgesi ve güvenlik spesikasyonu geçerliliğini kaybetmektedir.

– Cihazı mekanik yüklere, aşırı sıcaklıklara, neme veya şiddetli

titreşimlere maruz bırakmayınız.

– Bir veya birden fazla fonksiyonu arıza gösterdiğinde ya

da batarya doluluğu zayıf olduğunda cihazın bir daha kullanılmaması gerekmektedir.

Emniyet Direktieri

Sınıf 2‘ye ait lazerlerin kullanımı

Lazer işini!

Doğrudan işina bakmayiniz!

Lazer sınıf 2

< 1 mW · 515 nm

EN 60825-1:2014

– Dikkat: Lazer ışınına veya yansıyan ışına direkt olarak bakmayınız. – Lazer ışınını insanların üstüne doğrultmayınız. – 2 sınıfı lazer ışını göze vurduğunda gözlerin bilinçli olarak kapatılması

ve başın derhal ışından dışarı çevrilmesi gerekmektedir.

– Lazer ışınlarına veya yansımalarına (/reeksiyonlarına) asla optik

cihazlar (büyüteç, mikroskop, dürbün, ...) aracılığıyla bakmayınız. – Lazeri göz hizasında kullanmayınız (1,40 ... 1,90 m). – İyi yansıma yapan, aksettiren veya parlayan alanları lazer cihazlarını

çalıştırırken örtmelisiniz. – Umumi trak alanlarında ışın gidişatını mümkün olduğunca engeller

ve bölmeler ile sınırlandırarak lazer alanını ikaz tabelaları ile işaretleyin.

EasyCross-Laser Green

Emniyet Direktieri

Elektromanyetik ışınlar ile muamele – Ölçüm cihazı, 2014/30/AB sayılı Elektro Manyetik Uyumluluk

Yönetmeliğinde (EMV) belirtilen, elektromanyetik uyumluluğa dair kurallara ve sınır değerlerine uygundur.

– Mekansal kullanım kısıtlamalarının, örn. hastanelerde, uçaklarda,

benzin istasyonlarında veya kalp pili taşıyan insanlrın yakınında, dikkate alınması gerekmektedir. Elektronik cihazların ve elektronik cihazlardan dolayı bunların tehlikeli boyutta etkilenmeleri veya arızalanmaları mümkündür.

Taşınması için daima tüm lazerleri kapatınız ve sarkaçları kilitleyiniz, sürmeli şalteri (3) sağ tarafa çekin.

Yeşil lazer teknolojisi

DLD tasarımlı lazer modülleri çizgide üstün kalitenin, temiz ve duru ve bundan dolayı iyi görülebilen çizgi tablosunun ifadesidir. Eski jenerasyonlara bakış bu modeller ısıya daha dayanıklı ve enerji tüketimi daha tasarruu.

Ayrıca insan gözü yeşi lazerin dalga alanında örneğin kırmızı lazerin ki ile kıyasla daha yüksek bir hassasiyete sahiptir. Bu nedenle yeşil lazer diyodu kırmızı lazer diyodu ile kıyaslandığında daha parlak görünür.

Yeşil lazerler -bilhassa DLD tasarımında- uygunsuz koşullar altında lazer çizgisinin görünürlüğü açısından daha fazla avantaj sunmaktadırlar.

630 - 660 nm'lik tipik, kırmızı bir lazerden yakl. 6 kat daha aydınlık

Pilleri yerleştiriniz

Pil yuvasını açınız ve pilleri (3 x AAA tipi) gösterilen şekillere uygun bir şekilde yerleştiriniz. Bu arada kutupların doğru olmasına dikkat ediniz.

–

– –

LED nivelmanı

LED yanıp söner: nivelman kapalı LED açık: nivelman açık / AÇ/Kapa tuşu

Batarya / Pil yeri (arka yüzü)

Sürmeli şalter

Yatay ve düşey düzeçleme

Taşıma emniyetini çözün, sürmeli şalteri (3) sol tarafa çekin. Lazer artısı görülür.

Yatay ve düşey düzeçleme için taşıma emniyetinin çözülmüş olması gerekmektedir. LED sabit şekilde yeşil yanar. Cihaz otomatik düzeçleme aralığı olan 3°’nin dışında bulunduğu zaman, lazer çizgileri yanıp sönmeye başlarlar. Cihazı,

düzeçleme aralığı içinde bulunacak şekilde konumlandırınız. Lazer çizgileri yine durağan yanarlar.

Eğim modu

Taşıma emniyetini çözmeyin, kayar şalteri (3) sağa kaydırın. Lazeri AÇMA/KAPAMA tuşundan açın. Şimdi eğimli düzlemler ayarlanabilir. Bu modda lazer çizgileri otomatik olarak ayarlanmadığından yatay ve düşey düzeçleme yapılamaz. LED (1) ve lazer çizgileri yeşil yanıp söner.

a Açık

b Kapalı / taşıma emniyeti /

3 a

meyil modu

Lazer ışını çıkış boşluğu

Statif vida dişi 1/4”

(alt tarafı)

Kalibrasyon kontrolünün hazırlanması

Lazerin kalibrasyonunu kontrol edebilirsiniz. Cihazı birbirlerine en az 5 m mesafesinde bulunan iki duvarın arasında kurunuz. Cihazı çalıştırınız, bunun için taşıma emniyetlerini çözünüz (LAZER ARTISI AÇIK). En iyi kontrol sonuçlarını alabilmek için, lütfen bir sehpa kullanınız.

EasyCross-Laser Green

1. Duvarda A1 noktasını işaretleyiniz.

2. Cihazı 180 derece çeviriniz ve A2 noktasını işaretleyiniz.

Şimdi A1 ve A2 noktaları arasında yatay bir referans çizginiz vardır.

Kalibrasyon kontrolü

3. Cihazı olabildiğince duvara yaklaştırıp A1 noktasının

hizasına kurunuz.

4. Cihazı 180 derece çeviriniz ve A3 noktasını işaretleyiniz.

A2 ve A3 noktaları arasındaki mesafe, cihazın hassasiyet değeridir.

0,5 mm / m = OK

A2 ve A3 noktaları birbirlerine 0,5 mm / m’den daha büyük bir uzaklıkta bulunuyorlarsa, ayarlama yapılması gerekmektedir. Bu durumda yetkili satıcınızla ya da UMAREX LASERLINER’in

müşteri servisi departmanıyla irtibata geçiniz.

Düşey çizginin kontrolü

Cihazı bir duvara yaklaşık 5 m mesafede kurunuz. Duvara 2,5 m uzunluğunda bir ipi bulunan çekül bağlayınız. Çekül boşta sarkabilmelidir. Cihazı çalıştırıp düşey lazer çizgisini çekül ipine doğrultunuz. Lazer çizgisi ile çekül ipi arasındaki sapma ± 2,5 mm‘den fazla olmadığı takdirde, hassasiyet tolerans dahilinde olur.

Yatay çizginin kontrolü

Cihazı bir duvara yaklaşık 5 m mesafede kurup lazer artısını çalıştırınız. Duvarda B noktasını işaretleyiniz. Lazer artısını yakl. 2,5 sağa kaydırıp, C noktasını işaretleyiniz.

< 2,5 mm = OK

2,5 m

C noktasındaki yatay çizginin B noktasıyla ± 2,5 mm’lik bir aralıkta aynı hizada bulunup bulunmadığın kontrol ediniz. Aynı işlemi bu sefer sola kaydırarak tekrar ediniz.

Ürünün kalibrasyonunu her kullanımdan önce, nakil ve uzun

muhafazadan sonra kontrol ediniz.

Otomatik düzeçleme aralığı

± 3°

Hassasiyet

± 0,5 mm / m

Çalışma mesafesi Lazer dalga boyu

515 nm

Lazer sınıfı

2 / < 1 mW

Güç beslemesi

3 x 1,5 V LR03 (AAA)

Kullanım süresi

9 saat (alkali piller)

0°C ... 50°C, hava nemi maks. 80% rH,

4000 m normal sıfır üzeri

-10°C ... 70°C, Ebatlar (G x Y x D)

62 x 72 x 61 mm

Ağırlığı (piller dahil)

202 g

Bakıma koruma işlemlerine ilişkin bilgiler

Tüm bileşenleri hafifçe nemlendirilmiş bir bez ile temizleyin ve temizlik, ovalama ve çözücü maddelerinin kullanımından kaçının. Uzun süreli bir depolama öncesinde bataryaları çıkarınız. Cihazı temiz ve kuru bir yerde saklayınız.

Teknik özellikler

(ortam aydınlığına bağlı)

Çalıştırma şartları

Saklama koşulları

15 m

yoğuşmasız, çalışma yükseklik maks.

hava nemi maks. 80% rH

Teknik değişiklik yapma hakkı saklıdır. 18W51

AB Düzenlemeleri ve Atık Arıtma

Bu cihaz, AB dahilindeki serbest mal ticareti için geçerli olan tüm gerekli standartların istemlerini yerine getirmektedir.

Bu ürün elektrikli bir cihaz olup Avrupa Birliği‘nin Atık Elektrik ve Elektronik Eşyalar Direktifi uyarınca ayrı olarak toplanmalı ve bertaraf edilmelidir.

Diğer emniyet uyarıları ve ek direktier için:

http://laserliner.com/info?an=ACN

EasyCross-Laser Green

SERVICE

Umarex GmbH & Co. KG

– Laserliner – Möhnestraße 149, 59755 Arnsberg, Germany Tel.: +49 2932 638-300, Fax: +49 2932 638-333 info@laserliner.com

Umarex GmbH & Co. KG Donnerfeld 2 59757 Arnsberg, Germany Tel.: +49 2932 638-300, Fax: -333 www.laserliner.com

Rev18W51

Laserliner EasyCross-Laser Green User guide [ml]

Specifications and Main Features

Frequently Asked Questions

User Manual
