DigiLevel Plus

400

240

magnetic

AutoSound

600

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen

Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

Funktion / Verwendung

Digitale Elektronik-Wasserwaage – Horizontale und vertikale Winkelanzeige – Der Neigungsspeicher ermöglicht das Übertragen von Winkeln.

Allgemeine Sicherheitshinweise

– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb

der Spezikationen ein.

– Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern

unzugänglich aufbewahren.

– Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei erlischt

die Zulassung und die Sicherheitsspezikation.

– Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen,

Feuchtigkeit oder starken Vibrationen aus.

– Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere

Funktionen ausfallen oder die Batterieladung schwach ist.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung – Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische

Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.

– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen,

oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglich-

keit einer gefährlichen Beeinussung oder Störung von und durch elektronischer Geräte

ist gegeben.

– Bei einem Einsatz in der Nähe von hohen Spannungen oder unter hohen

elektromagnetischen Wechselfeldern kann die Messgenauigkeit beeinusst werden.

1 2 3

17 17

7 8 9 10 11

DigiLevel Plus

12 13

1 Messeinheit umstellen 2 Winkel-Referenzwert setzen 3 Kalibrierung 4 AN- / AUS-Taste 5 Hold-Funktion

6 Akustischer Signalgeber /

Hintergrundbeleuchtung ein/aus

7 Neigungsrichtung 8 Akustischer Signalgeber aktiv 9 HOLD: aktueller Messwert

wird gehalten

10 Winkel-Referenzwert gesetzt

11 Batteriezustand 12 Neigungswinkel 13 Messeinheiten 14 Horizontallibelle 15 Vertikallibelle 16 Magnete 17 Messäche 18 Batteriefach (Rückseite)

4 5 6

DigiLevel Plus

Batterien einlegen

Das Batteriefach öffnen und Batterien gemäß den Installations symbolen einlegen. Dabei auf korrekte Polarität achten.

Einschalten und Messen

Achten Sie vor jeder Messung darauf, dass die Referenzfunktion deaktiviert ist.

Die DigiLevel Plus kann Winkel kontinuierlich auf 360° vermessen. – Schalten Sie das Gerät mit Taste (4) ein. – Der Neigungswinkel erscheint in der Anzeige (12). Werden Neigungen über Kopf

gemessen, so passt sich die Anzeigerichtung automatisch an.

– Zusätzlich wird mit dem Symbol (7) die momentane Neigungsrichtung angezeigt.

Auswahl der Messeinheit

Mit Taste (1) wird die Messeinheit zwischen ° Grad, % und mm/m umgeschaltet.

Kalibrierung

1. Die Messäche (17) vom Gerät auf einen geraden und markierten Untergrund positio-

nieren (siehe Abb. unten). Gerät einschalten (4) und die CAL-Taste (3) solange drücken bis CAL 1 erscheint.

2. Die CAL-Taste (3) erneut drücken. CAL 1 blinkt. Danach wechselt die Anzeige auf CAL 2.

3. Jetzt die Wasserwaage um 180° horizontal drehen und exakt auf die markierte Fläche setzen (Umschlagmessung). Danach die CAL-Taste (3) drücken. CAL 2 blinkt. Die Kalibrieung ist abgeschlossen, wenn der Messwert im Display erscheint.

Das Gerät ist richtig kalibriert, wenn es in beiden Positionen (0° und 180°) die gleichen Messwerte anzeigt.

Ändern des Winkel-Referenzwertes

Mit Taste (2) können Neigungen übertragen werden. Dazu das Gerät auf die gewünschte Neigung anlegen und die Taste (2) drücken. Anschließend wechselt die Anzeige auf „0,0°”, „REF“ blinkt im Display und der gewünschte Referenzwinkel ist gesetzt. Jetzt kann die Neigung auf andere Gegenstände übertragen werden.

Durch erneutes Drücken der Taste (2) wird der Winkel-Referenzwert deaktiviert.

Durch Ausschalten des Gerätes wird der Winkel-Referenzwert nicht deaktiviert.

°C / °F / Messwert

Durch kurzes Drücken der CAL-Taste (3) wird die Umgebungstemperatur in °C und °F angezeigt. Erneutes Drücken wechselt zurück zum Messwert.

HOLD

Um den aktuellen Messwert im Display zu halten die HOLD-Taste (5) drücken.

Akustische Signalisierung

Mit Taste (6) wird der Signalgeber ein- / ausgeschaltet. Wenn der Neigungswinkel auf 0°, 45°, 90° oder dem letzten Speicherwert steht, wird dies akustisch signalisiert.

Wenn Sie mit einem geänderten Winkel-Referenzwert arbeiten, wird der Signalgeber zu diesem neuen Referenzwert (0°, 45°, 90° Anzeige) aktiviert.

± 0,2° bei 1° … 89°

Anzeigengenauigkeit

1 Dezimalstelle

Libellengenauigkeit

± 1 mm/m

Arbeitshöhe max. 2000 m über NN (Normalnull)

Lagerbedingungen

-20 ... 70°C, 80%rH, nicht kondensierend

Abmessungen (B x H x T) 25

240 x 66 x 30 mm

Abmessungen (B x H x T) 40

400 x 66 x 30 mm

Abmessungen (B x H x T) 60

600 x 66 x 30 mm

Gewicht 60

675 g (inkl. Batterien)

Hintergrundbeleuchtung

Durch langes Drücken der Taste (6) wird die Hintergrundbeleuchtung ein- / ausgeschaltet.

AUTO-OFF Funktion

Das Messgerät schaltet sich nach 3 Minuten Inaktivität automatisch ab, um die Batterien zu schonen.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Kalibrierung

Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die Genauigkeit und Funktion zu gewährleisten. Wir empfehlen ein Kalibrierungsintervall von einem Jahr. Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.

Gefährdung durch starke Magnetfelder

Starke Magnetfelder können schädliche Einwirkungen auf Personen mit aktiven Körperhilfsmitteln (z.B. Herzschrittmacher) und an elektromechanischen Geräten (z.B. Magnetkarten, mechanischen Uhren, Feinmechanik, Festplatten) verursachen.

Hinsichtlich der Einwirkung starker Magnetfelder auf Personen sind die jeweiligen nationalen Bestimmungen und Vorschriften zu berücksichtigen, wie beispielsweise in der Bundesrepublik Deutschland die berufsgenossenschaftliche Vorschrift BGV B11 §14 „Elektromagnetische Felder“.

Um eine störende Beeinussung zu vermeiden, halten Sie die Magnete stets in einem

Abstand von mindestens 30 cm von den jeweils gefährdeten Implantaten und Geräten entfernt.

Technische Daten

± 0,1° bei 0° … 1°

Genauigkeit elektronische Messung

Arbeitsbedingungen

± 0,1° bei 89° … 90°

0 ... 50°C, 80%rH, nicht kondensierend,

Automatische Abschaltung nach 3 Minuten Stromversorgung 2 x 1,5V LR03 (AAA)

Gewicht 25 315 g (inkl. Batterien) Gewicht 40 495 g (inkl. Batterien)

Technische Änderungen vorbehalten. Rev21W02

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

http://laserliner.com/info?an=diglevpl

DigiLevel Plus

Completely read through the operating instructions, the „Warranty and Additional Information“ booklet as well as the latest information under the internet link at the end of these instructions. Follow the instructions

they contain. This document must be kept in a safe place and passed on together with the device.

Function / application

Digital electronic spirit level – Horizontal and vertical angle display – The slope memory allows angles to be easily transferred.

General safety instructions

– The device must only be used in accordance with its intended purpose and within

the scope of the specications.

– The measuring tools and accessories are not toys. Keep out of reach of children.

– Modications or changes to the device are not permitted, this will otherwise invalidate

the approval and safety specications.

– Do not expose the device to mechanical stress, extreme temperatures,

moisture or signicant vibration.

– The device must no longer be used if one or more of its functions fail or the battery

charge is weak.

Safety instructions

Dealing with electromagnetic radiation – The measuring device complies with electromagnetic compatibility

regulations and limit values in accordance with EMC-Directive 2014/30/EU.

– Local operating restrictions – for example, in hospitals, aircraft, petrol stations or

in the vicinity of people with pacemakers – may apply. Electronic devices can potentially cause hazards or interference or be subject to hazards or interference.

The measuring accuracy may be affected when working close

–

to high voltages or high electromagnetic alternating elds.

1 2 3

17 17

7 8 9 10 11

DigiLevel Plus

12 13

1 Change units of measure 2 Angle reference value setting 3 Calibration 4 ON/OFF button 5 Hold function

6 Acoustic signal generator /

Backlighting ON/OFF

7 Slope direction 8 Acoustic signal generator active 9 HOLD: current measured

value is held

10 Angle reference set

11 Battery charge 12 Slope angle 13 Units of measure 14 Horizontal vial 15 Vertical vial 16 Magnets 17 Measuring surface 18 Battery compartment (Rear)

4 5 6

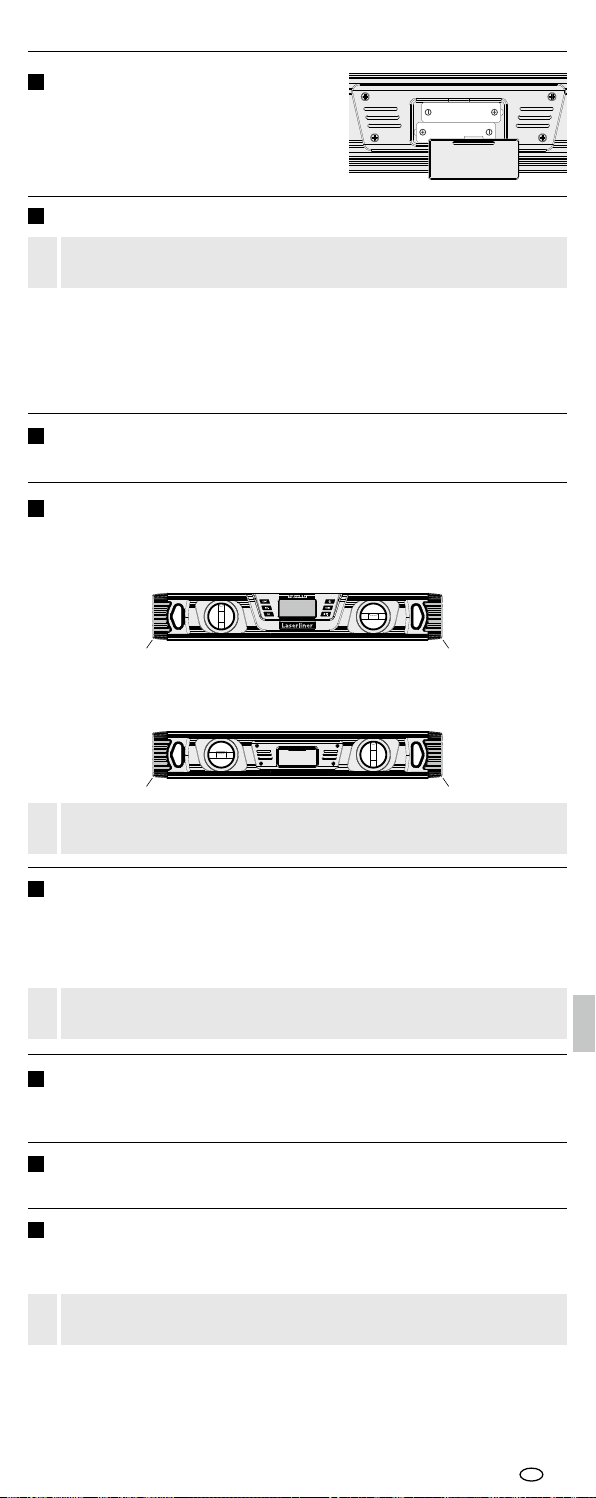

Inserting batteries

Open the battery compartment and insert batteries according to the symbols. Be sure to pay attention to polarity.

Switching on and measuring

Make sure that the reference function is deactivated before measuring.

The DigiLevel Plus can measure angles continuously to 360°. – Switch the DigiLevel Plus on using the on/off switch (4). – The slope angle is shown in the display (8). If slopes are measured overhead,

the direction of display adjusts automatically.

– The current slope direction is also shown by the symbol (7).

Selection of unit of measurement

Button (5) allows the desired unit of measurement to be selected (° degrees, %, mm/m).

Calibration

1. Place the unit with its measuring edge (17) down on a straight surface and mark the

positions of the unit‘s ends on the underlying surface (see Fig. below). Switch the unit on (4) and press the CAL button (3) until CAL 1 will appear in the display.

2. Press the CAL button (3) again. CAL 1 ashes. The display then changes to CAL 2.

3. Now turn the unit around horizontally (end-for-end) by 180° such that its ends are positioned opposite where they previously were but again exactly at the underlying

surface marks (reverse measurement). Again press the CAL button (3). CAL 2 ashes.

Calibration is concluded when the measured value appears on the display.

The unit is properly calibrated when it displays the same measurement value, i.e. the underlying surface‘s deviation from absolute level, in both positions (0° and 180°).

Changing the angle reference value

With button (2), it is possible to transfer angles elsewhere. To do so, set the device to

the desired slope and press button (2). The display then changes to „0.0°“, „REF“ ashes

on the display and the required reference angle is set. The slope can now be transferred to other objects.

Press button (2) again to deactivate the angle reference.

The angle reference is not deactivated by switching off the device.

°C / °F / measured value

The ambient temperature is shown in °C and °F by briey pressing the CAL button (3).

Press again to switch back to the measured value.

HOLD

Press the HOLD button (5) to hold the current measured value on the display.

Acoustic signal

The acoustic signal can be switched on or off with button (6). When the angle of slope stands at 0°, 45°, 90° or the most recently stored value, this is indicated by an acoustic signal.

When working with a changed angle reference value, the acoustic signal is activated on reaching the new reference value (0°, 45°, 90° display).

DigiLevel Plus

Technical data

Display accuracy

1 decimal place

Vial

± 1 mm/m

max. working altitude 2000 m above sea level

Storage conditions

-20 ... 70°C, 80%rH, no condensation

Auto power off

after 3 minutes

Dimensions (W x H x D) 40

400 x 66 x 30 mm

Dimensions (W x H x D) 60

600 x 66 x 30 mm

Weight 25

315 g (incl. batteries)

Backlighting

The backlighting is switched ON/OFF by pressing and holding button (6).

Auto Off function

In order to preserve the batteries, the measuring device switches off automatically if it is left idle for 3 minutes.

Information on maintenance and care

Clean all components with a damp cloth and do not use cleaning agents, scouring agents and solvents. Remove the battery(ies) before storing for longer periods. Store the device in a clean and dry place.

Calibration

The meter needs to be calibrated on a regular basis to ensure it produces accurate measurement results. We recommend carrying out calibration once a year. Contact your distributor or the UMAREX-LASERLINER service department.

Danger – powerful magnetic fields

Powerful magnetic elds can adversely affect persons with active medical implants (e.g. pacemaker) as well as electromechanical devices (e.g. magnetic cards, mechanical clocks, precision mechanics, hard disks).

With regard to the effect of powerful magnetic elds on persons, the applicable national

stipulations and regulations must be complied with such as BGV B11 §14 „electromagnetic elds“ (occupational health and safety - electromagnetic elds) in the Federal Republic of Germany.

To avoid interference/disruption, always keep the implant or device a safe distance of at

least 30cm away from the magnet.

Electronic measuring precision

± 0,1° at 89° … 90° ± 0,2° at 1° … 89°

± 0,1° at 0° … 1°

Operating conditions

0 ... 50°C, 80%rH, no condensation,

Power supply 2 x 1.5V LR03 (AAA) Dimensions (W x H x D) 25 240 x 66 x 30 mm

Weight 40 495 g (incl. batteries) Weight 60 675 g (incl. batteries)

Subject to technical change without notice. Rev21W02

EU directives and disposal

This device complies with all necessary standards for the free movement of goods within the EU.

This product is an electric device and must be collected separately for disposal according to the European Directive on waste electrical and electronic equipment.

Further safety and supplementary notices at:

http://laserliner.com/info?an=diglevpl

Lees de handleiding, de bijgevoegde brochure 'Garantie- en aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internetlink aan het einde van deze handleiding volledig door. Volg de daarin

beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u het apparaat doorgeeft.

Functie / toepassing

Digitale elektronische waterpas – Horizontale en verticale hoekindicator – Dankzij het neigingsgeheugen kunnen hoeken eenvoudig worden overgedragen.

Algemene veiligheidsaanwijzingen

– Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specicaties.

– De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik

van kinderen bewaren.

– Ombouwwerkzaamheden of veranderingen aan het apparaat zijn niet toegestaan,

hierdoor komen de goedkeuring en de veiligheidsspecicatie te vervallen.

– Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen,

vocht of sterke trillingen.

– Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen

of de batterijlading zwak is.

Veiligheidsinstructies

Omgang met elektromagnetische straling – Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektro-

magnetische compatibiliteit volgens de EMC-richtln 2014/30/EU.

– Plaatselke gebruiksbeperkingen, bv. in ziekenhuizen, in vliegtuigen, op pompstations

of in de buurt van personen met een pacemaker, moeten in acht worden genomen.

Een gevaarlk effect op of storing van en door elektronische apparaten is mogelk.

– Bij de toepassing in de buurt van hoge spanningen of hoge elektromagnetische wisselvelden

kan de meetnauwkeurigheid negatief worden beïnvloed.

1 2 3

17 17

7 8 9 10 11

DigiLevel Plus

12 13

1 Meeteenheid omschakelen 2 Hoek-referentiewaarde instellen 3 Kalibratie 4 AAN- / UIT-toets 5 Hold-functie

6 Akoestische signaalgever /

achtergrondverlichting aan/uit

7 Neigingrichting 8 Akoestische signaalgever actief 9 HOLD: actuele meetwaarde

wordt gehouden

10 Hoek-referentiewaarde ingesteld

11 Indicator batterijtoestand 12 Neigingshoek 13 Meeteenheden 14 Horizontale libel 15 Verticale libel 16 Magneten 17 Meetoppervlak 18 Batterijvakje (Achterzijde)

4 5 6

DigiLevel Plus

Plaatsen van de batterijen

Open het batterijvakje en plaats de batterijen overeenkomstig de installatiesymbolen. Let daarbij op de juiste polariteit.

Inschakelen en meten

Let voor iedere meting op dat de referentiefunctie gedeactiveerd is.

De DigiLevel Plus kan hoeken constant op 360° meten. – Schakel het apparaat in met toets (4). – De neigingshoek verschijnt in de weergave (12). Wanneer neigingen boven

hoofdhoogte gemeten worden, past de weergaverichting zich automatisch aan.

– Bovendien wordt met het symbool (7) de actuele neigingsrichting weergegeven.

Keuze van de meeteenheid

Met toets (1) kunt u de meeteenheid tussen °graden, % en mm/m omschakelen.

Kalibratie

1. Positioneer het meetoppervlak (17) van het apparaat op een rechte en gekenmerkte

ondergrond (zie afb. beneden). Schakel het apparaat in (4) en houd de CAL-toets (3) ingedrukt totdat CAL 1 verschijnt.

2. Druk opnieuw op de CAL-toets (3). CAL 1 knippert. Daarna schakelt de weergave over naar CAL 2.

3. Draai de waterpas nu horizontaal 180° en plaats deze exact op het gekenmerkte oppervlak (omslagmeting). Druk daarna op de CAL-toets (3). CAL 2 knippert. De kalibratie is voltooid als de meetwaarde op het display verschijnt.

Het apparaat is correct gekalibreerd wanneer in beide posities (0° en 180°) dezelfde meetwaarden worden weergegeven.

Veranderen van de hoek-referentiewaarde

Met toets (2) kunnen neigingen worden overgedragen. Leg daarvoor het apparaat aan op de gewenste neiging en druk op toets (2). Vervolgens schakelt de weergave om naar ‚0,0°‘, ‚REF‘ knippert op het display en de gewenste referentiehoek is ingesteld. Nu kan de neiging op andere voorwerpen worden overgedragen.

Door opnieuw op de toets (2) te drukken wordt de referentiewaarde gedeactiveerd.

De hoek-referentiewaarde wordt niet gedeactiveerd als u het apparaat uitschakelt.

°C / °F / meetwaarde

Druk kort op de CAL-toets (3) om de omgevingstemperatuur in °C en °F weer te geven. Druk opnieuw op de toets om naar de meetwaarde terug te keren.

HOLD

Druk op de Hold-toets (5) om de actuele meetwaarde op het display vast te houden.

Akoestische signalering

Met toets (6) wordt de signaalgever in-/uitgeschakeld. Wanneer de neigingshoek op 0°, 45°, 90° of de laatste geheugenwaarde staat, wordt dit akoestisch gesignaleerd.

Wanneer u met een gewijzigde hoek-referentiewaarde werkt, wordt de signaalgever bij deze nieuwe referentiewaarde (0°, 45°, 90° weergave) geactiveerd.

Technische gegevens

Exactheid van de libellen

± 1 mm/m

0 ... 50°C, 80%rH, niet-condenserend,

(Nieuw Amsterdams Peil)

Stroomverzorging

2 x 1,5V LR03 (type AAA)

Afmetingen (B x H x D) 25

240 x 66 x 30 mm

Afmetingen (B x H x D) 40

400 x 66 x 30 mm

Gewicht 40

495 g (incl. batterijen)

Gewicht 60

675 g (incl. batterijen)

Achtergrondverlichting

Druk lang op de toets (6) om de achtergrondverlichting in- of uit te schakelen.

Auto Off-functie

Het meetapparaat schakelt na 3 minuten inactiviteit automatisch uit om de batterijen te sparen.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

Kalibratie

Het meettoestel moet regelmatig gekalibreerd worden om de nauwkeurigheid van de meetresultaten te waarborgen. Wij adviseren, het apparaat een keer per jaar te kalibreren. Neem hiervoor contact op met uw vakhandelaar of de serviceafdeling van UMAREX-LASERLINER.

Gevaar door krachtige magnetische velden

Krachtige magnetische velden kunnen schadelijke invloeden hebben op personen met actieve implantaten (bijv. pacemakers) alsmede op elektromechanische apparaten (bijv

magneetkaarten, mechanischen horloges, jne mechanische apparatuur, harde schijven).

Met het oog op het effect van krachtige magnetische velden op personen dienen de desbetreffende nationale bepalingen en voorschriften te worden nageleefd, in de Bondsrepubliek Duitsland bijvoorbeeld het voorschrift van de wettelijke ongevallenverzekering BGV B11 §14 ‚Elektromagnetische Felder‘ (elektromagnetische velden).

Om storende effecten te voorkomen, dient u de magneten altijd op een afstand van ten minste 30 cm van de bedreigde implantaten en apparaten te houden.

Exactheid van de elektronische meting

± 0,1° bij 89° … 90° ± 0,2° bij 1° … 89°

Weergavenauwkeurigheid 1 decimaalcijfer

± 0,1° bij 0° … 1°

Werkomstandigheden

werkhoogte max. 2000 m boven NAP

Opslagvoorwaarden -20 ... 70°C, 80%rH, niet-condenserend Automatische uitschakeling na 3 minuten

Afmetingen (B x H x D) 60 600 x 66 x 30 mm Gewicht 25 315 g (incl. batterijen)

Technische veranderingen voorbehouden. Rev21W02

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder:

http://laserliner.com/info?an=diglevpl

DigiLevel Plus

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne vejledning fuldstændigt igennem. Følg de heri

indeholdte instrukser. Dette dokument skal opbevares og følge med apparatet, hvis dette overdrages til en ny ejer.

Funktion / Anvendelse

Digitalt elektronisk vaterpas – Horisontal og vertikal vinkelvisning – Fra oplagrede målinger kan let over føres en ønsket vinkel.

Almindelige sikkerhedshenvisninger

– Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne

specikationer.

– Måleapparaterne og tilbehøret er ikke legetøj. Skal opbevares utilgængeligt for børn. – Ombygning eller ændring af apparatet er ikke tilladt og vil medføre, at godkendelsen

og sikkerhedsspecikationerne bortfalder.

– Undgå at udsætte apparatet for mekaniske belastninger, meget høje temperaturer,

fugt eller kraftige vibrationer.

– Apparatet må ikke anvendes længere, hvis en eller ere funktioner svigter, eller hvis

batteriladningen er svag.

Sikkerhedsanvisninger

Omgang med elektromagnetisk stråling – Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk

kompatibilitet iht. EMC-direktiv 2014/30/EU.

– Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i y eller i nærheden af personer

med pacemaker, skal iagttages. Risikoen for farlig påvirkning eller fejl i eller pga. elektronisk udstyr er til stede.

– Ved anvendelse i nærheden af høje spændinger eller under høje elektromagnetiske vekselfelter

kan måleapparatets nøjagtighed blive påvirket.

1 2 3

17 17

7 8 9 10 11

DigiLevel Plus

12 13

1 Omstilling af måleenhed 2 Indlæsning af referencevinkel 3 Kalibrering 4 TÆND-/SLUK-knap 5 Hold-funktion

6 Akustisk signalgiver /

baggrundsbelysning tænd/sluk

7 Hældningsretning 8 Akustisk signalgiver aktiv 9 HOLD: Aktuel måleværdi

fastholdes

10 Vinkel-referenceværdi indstillet

11 Batteriernes ladetilstand 12 Hældningsvinkel 13 Måleenheder 14 Lodlibelle 15 Vaterlibelle 16 Magneter 17 Målead 18 Batterihus (Bagside)

4 5 6

Isætning af batterier

Åbn batterihuset og læg batterierne i. Vær opmærksom på de angivne poler.

Tænd for instrumentet og mål

Inden hver måling skal man sikre sig, at referencefunktionen er deaktiveret.

DigiLevel Plus kan måle kontinuerligt op til 360°. – Tænd for apparatet med kontakten (4).

– Hældningsvinklen vises i displayet (12). Hvis målingen foretages med anlægsaden

opad, vendes tal og symboler i displayet, så de stadig læses retvendt.

– Samtidig viser symbolet (7) den øjeblikkelige hældningsretning.

Valg af måleenhed

Med tasten (5) vælges den ønskede måleenhed ° grader, % procent eller mm/m.

Kalibrering

1. Anbring apparatets måleade (17) på et jævnt, markeret underlag (se Ill. nedenfor).

Tænd for apparatet (4) og tryk på CAL-knappen (3), indtil det viser CAL 1.

2. Tryk endnu en gang på CAL-knappen (3). CAL 1 blinker. Derefter skifter visningen til CAL 2.

3. Drej nu vaterpasset 180° horisontalt, og anbring det præcist på den markerede ade

(omslagsmåling). Tryk derefter på CAL-knappen (3). CAL 2 blinker. Kalibreringen er færdig, når måleværdien vises på displayet.

Apparatet er korrekt kalibreret, når det viser de samme måleværdier i begge positioner (0° og 180°).

Ændring af vinkelreference

Med tasten (2) kan hældningsvinkler overføres. Anbring DigiLevel Plus i den ønskede hældning og tryk derefter på tast (2). Herefter skifter indikatoren til „0,0°”, „REF“ blinker på displayet, og den ønskede referencevinkel er indstillet. Nu kan denne hældningsvinkel overføres til andre objekter.

Når man trykker endnu en gang på knappen (2), deaktiveres vinkel-referenceværdien.

Hvis man slukker apparatet, deaktiveres vinkel-referenceværdien ikke.

Måleværdi °C / °F

Når man trykker kortvarigt på CAL-knappen (3), vises omgivelsestemperaturen i °C og °F. Man returnerer til måleværdien ved at trykke på knappen igen.

HOLD

Man kan fastholde den aktuelle måleværdi på displayet ved at trykke på Hold-knappen (5).

Akkustisk signal

Med tasten (6) kobles signalet til og fra. Når hældningsvinklen er 0°, 45°, 90° eller den sidst indlæste hældningsværdi står i displayet, lyder det akustiske signal.

Hvis du arbejder med en ændret vinkelreference, bliver signalet aktiveret med den nye værdi for 0°, 45° og 90°.

DigiLevel Plus

± 0,2° ved 1° … 89°

Visningsnøjagtighed

1 decimal

Arbejdshøjde maks. 2000 m.o.h.

Automatisk slukning

efter 3 minutter

Strømkilde

2 x 1,5V LR03 (AAA)

Mål (B x H x D) 25

240 x 66 x 30 mm

Vægt 25

315 g (inkl. batterier)

Vægt 40

495 g (inkl. batterier)

Vægt 60

675 g (inkl. batterier)

Baggrundsbelysning

Når man holder knappen (6) inde i længere tid, hhv. tændes og slukkes baggrundsbelysningen.

Autosluk-funktion

Måleapparatet slukker automatisk efter 3 minutter inaktivitet for at spare batteri.

Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og opløsningsmidler. Batterierne skal tages ud inden længere opbevaringsperioder. Apparatet skal opbevares på et rent og tørt sted.

Kalibrering

Måleapparatet skal regelmæssigt kalibreres for at sikre, at måleresultaterne er nøjagtige. Vi anbefaler et kalibreringsinterval på et år. Kontakt din forhandler eller henvend til til serviceafdelingen i UMAREX-LASERLINER.

Fare pga. stærke magnetfelter

Stærke magnetfelter kan have skadelige virkninger på personer med implantater (fx pacemakere) og på elektromekaniske apparater (fx magnetkort, mekaniske ure,

nmekanik, harddiske).

Med hensyn til stærke magnetfelters virkning på personer skal man iagttage de relevante nationale regler og bestemmelser; dette vil fx i Tyskland sige brancheforeningens forskrift BGV B11 §14 „Elektromagnetiske felter“.

For at undgå generende påvirkninger skal man altid holde magneterne i en afstand på mindst 30 cm fra enhver form for følsomme implantater og apparater.

Tekniske data

± 0,1° ved 0° … 1°

Nøjagtighed elektronisk måling

± 0,1° ved 89° … 90°

Libellenøjagtighed ± 1 mm/m

Arbejdsbetingelser

0 ... 50°C, 80%rH, ikke-kondenserende,

Opbevaringsbetingelser -20 ... 70°C, 80%rH, ikke-kondenserende

Mål (B x H x D) 40 400 x 66 x 30 mm Mål (B x H x D) 60 600 x 66 x 30 mm

Forbehold for tekniske ændringer. Rev21W02

EU-bestemmelser og bortskaffelse

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU.

Dette produkt er et elapparat og skal indsamles og bortskaffes separat i henhold til EF-direktivet for (brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips på:

http://laserliner.com/info?an=diglevpl

Lisez entièrement le mode d‘emploi, le carnet ci-joint «Remarques supplémentaires et concernant la garantie» et les renseignements et consignes présentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées

ici. Conservez ces informations et les donner à la personne à laquelle vous remettez

l‘instrument.

Fonction / Utilisation

Niveau à bulle électronique numérique – Afchages vertical et horizontal de l’angle – La mémoire d’inclinaison permet de reporter facilement les angles.

Consignes de sécurité générales

– Utiliser uniquement l‘instrument pour l‘emploi prévu dans le cadre des spécications. – Les appareils et les accessoires ne sont pas des jouets. Les ranger hors de portée

des enfants.

– Les transformations ou modications de l’appareil ne sont pas autorisées, et annuleraient

l’homologation et les spécications de sécurité.

– Ne pas soumettre l’appareil à une charge mécanique, ni à des températures extrêmes

ni à de l’humidité ou à des vibrations importantes.

– Ne plus utiliser l‘instrument lorsqu‘une ou plusieurs fonction(s) ne fonctionne(nt) plus

ou lorsque le niveau de charge de la pile est bas.

Consignes de sécurité

Comportement à adopter lors de rayonnements électromagnétiques – L’appareil de mesure respecte les prescriptions et les valeurs limites de compatibilité

électromagnétique conformément à la directive CEM 2014/30/UE.

– Il faut tenir compte des restrictions des activités par ex. dans les hôpitaux, les avions,

les stations-services ou à proximité de personnes portant un stimulateur cardiaque. Les appareils électroniques peuvent être la source ou faire l‘objet de risques ou

de perturbations.

– L‘utilisation de l‘instrument de mesure à proximité de tensions élevées ou dans des champs

alternatifs électromagnétiques forts peut avoir une inuence sur la précision de la mesure.

1 2 3

17 17

7 8 9 10 11

DigiLevel Plus

12 13

1 Changer d’unité de mesure 2 Réglage de la valeur de

référence de l’angle

3 Calibrage 4 Touche MARCHE/ARRET 5 Fonction HOLD

6 Émetteur du signal sonore /

marche-arrêt du rétroéclairage

7 Sens de l’inclinaison 8 Émetteur du signal sonore actif 9 HOLD: La valeur mesurée

actuelle est conservée

10 Valeur de référence de l’angle xée 11 Afchage de la charge des piles 12 Angle d’inclinaison 13 Unités de mesure 14 Bulle horizontale 15 Bulle verticale 16 Aimants 17 Surface de mesure 18 Compartiment de piles

(Verso de l’appareil)

4 5 6

DigiLevel Plus

Mise en place des piles

Ouvrir le compartiment à piles et introduire les piles en respectant les symboles de pose.

Veiller à ce que la polarité soit correcte.

Mise en marche et mesure

Vérifier avant chaque mesure que la fonction de référence est désactivée.

Le DigiLevel Plus peut mesurer en continu des angles de 360°.

– Mettre l’appareil en marche en appuyant sur la touche (4). – L’angle d’inclinaison apparaît à l’afchage (12). En cas de mesures effectuées

au-dessus de la tête, le sens de l’afchage s’adapte automatiquement.

– Le symbole (7) indique, en plus, le sens actuel de l’inclinaison.

Sélection de l’unité de mesure

La touche (1) permet de choisir l’unité de mesure (° degré, % et mm/m).

Calibrage

1. Positionner la surface de mesure de l’instrument (17) sur une surface plane et marquée (voir l’ill. ci-dessous). Mettre l’instrument sous tension (4) et appuyer sur la touche CAL (3) jusqu’à ce que CAL 1 apparaît à l’écran.

2. Appuyer de nouveau sur la touche CAL (3). CAL 1 clignote.

La valeur afchée passe ensuite à CAL 2.

3. Tourner maintenant le niveau à bulle de 180° à l’horizontale et le poser précisément sur la surface marquée (inversion des valeurs mesurées). Appuyer ensuite sur la touche CAL (3). CAL 2 clignote. La calibration est terminée une fois que la valeur mesurée s’afche à l’écran.

l’instrument est calibré correctement lorsqu’il affiche les mêmes valeurs mesurées

dans les deux positions (0° et 180°).

Modification de la valeur de référence de l’angle

La touche (2) permet de reporter les inclinaisons. Pour cela, positionner l’appareil à l’inclinaison souhaitée et appuyer sur la touche (2). L’afchage passe ensuite à „0,0°“, „REF“ clignote à l’écran et l’angle de référence souhaité est xé. Il est maintenant possible de reporter l’inclinaison sur d’autres objets.

En appuyant de nouveau sur la touche (2), la valeur de référence de l’angle est désactivée.

La mise hors tension de l’appareil ne désactive pas la valeur de référence de l’angle.

°C / °F / valeur mesurée

Appuyer brièvement sur la touche CAL (3) pour afcher la température ambiante en °C et °F. Une nouvelle activation de la touche entraîne l’afchage de la valeur mesurée.

HOLD

Pour maintenir la valeur actuelle à l’écran, appuyer sur la touche HOLD (5).

Signal sonore

La touche (6) permet d’activer ou de désactiver l’émetteur du signal sonore. Lorsque l’angle d’inclinaison indique 0°, 45°, 90° ou la dernière valeur mémorisée, l’appareil émet un signal sonore.

En cas d’utilisation d’une valeur de référence de l’angle modifiée, l’émetteur du signal sonore est activé pour cette nouvelle valeur de référence (affichage 0°,

45°ou 90°).

Données techniques

± 0,2° à 1° … 89°

Précision de l’afchage

1 décimale

du niveau moyen de la mer

Conditions de stockage

-20 ... 70°C, 80%rH, non condensante

Arrêt automatique

après 3minutes

Alimentation électrique

2 x 1,5V (type AAA/LR03)

Dimensions (L x H x P) 25

240 x 66 x 30 mm

Poids 25

315 g (piles incluse)

Poids 40

495 g (piles incluse)

Poids 60

675 g (piles incluse)

Rétroéclairage

Appuyer longuement sur la touche (6) pour allumer/éteindre le rétroéclairage.

Fonction arrêt automatique

L’instrument de mesure s’éteint automatiquement au bout de 3 minutes d’inactivité, ce qui permet d’économiser les piles.

Remarques concernant la maintenance et l‘entretien

Nettoyer tous les composants avec un chiffon légèrement humide et éviter d‘utiliser des produits de nettoyage, des produits à récurer ou des solvants. Retirer la/les pile(s) avant tout stockage prolongé de l‘appareil. Stocker l‘appareil à un endroit sec et propre.

Calibrage

Il est nécessaire de calibrer régulièrement l‘instrument de mesure an de garantir la précision des résultats de la mesure. Nous recommandons de procéder une fois par an à un calibrage. Communiquez avec votre distributeur ou le service après-vente d’UMAREX-LASERLINER.

Danger : puissants champs magnétiques

De puissants champs magnétiques peuvent avoir des effets néfastes sur des personnes portant des appareils médicaux (stimulateur cardiaque par ex.) et endommager des appareils électromécaniques (par ex. cartes magnétiques, horloges mécaniques, mécanique de précision, disques durs).

En ce qui concerne les effets de puissants magnétiques sur les personnes, tenir compte des directives et réglementations nationales respectives, comme, pour la république fédérale d‘Allemagne, la directive de la caisse professionnelle d‘assurance-maladie (BGV B11 §14) relative aux «champs magnétiques».

An d‘éviter toute inuence gênante, veuillez toujours maintenir les aimants à une distance d‘au moins 30cm des implants et appareils respectivement en danger.

Précision de la mesure électronique

± 0,1° à 89° … 90°

Précision des bulles ± 1 mm/m

0 ... 50°C, 80%rH, non condensante,

± 0,1° à 0° … 1°

Conditions de travail

Altitude de travail max. de 2000m au-dessus

Dimensions (L x H x P) 40 400 x 66 x 30 mm Dimensions (L x H x P) 60 600 x 66 x 30 mm

Sous réserve de modifications techniques. Rev21W02

Réglementation UE et élimination des déchets

L‘appareil est conforme à toutes les normes nécessaires

pour la libre circulation des marchandises dans l‘Union

européenne. Ce produit est un appareil électrique et doit donc faire

l‘objet d‘une collecte et d‘une mise au rebut sélectives conformément àla directive européenne sur les anciens appareils électriques et électroniques (directive DEEE).

Autres remarques complémentaires et consignes de sécurité sur http://laserliner.com/info?an=diglevpl

DigiLevel Plus

Lea atentamente las instrucciones y el libro adjunto de «Garantía e información

complementaria», así como toda la información e indicaciones en el enlace de

Internet indicado al final de estas instrucciones. Siga las instrucciones indicadas

en ellas. Conserve esta documentación y entréguela con el dispositivo si cambia

de manos.

Función / uso

Nivel de burbuja electrónico digital – Indicación de ángulos horizontal y vertical – La memoria de inclinación permite copiar ángulos fácilmente.

Indicaciones generales de seguridad

– Utilice el aparato únicamente para los usos previstos dentro de las especicaciones.

– Los instrumentos de medición y los accesorios no son juguetes infantiles.

Manténgalos fuera del alcance de los niños.

– No está permitido realizar transformaciones ni cambios en el aparato, en ese caso pierde

su validez la homologación y la especicación de seguridad.

– No exponga el aparato a cargas mecánicas, temperaturas muy elevadas,

humedad o vibraciones fuertes.

– No se puede seguir utilizando el aparato cuando falla alguna función o la carga

de la batería es débil.

Instrucciones de seguridad

Manejo de radiación electromagnética

– El instrumento de medición cumple las normas y limitaciones de compatibilidad electro-

magnética según la Directiva 2014/30/UE de compatibilidad electromagnética (EMC).

– Es necesario observar las limitaciones de uso locales, por ejemplo en hospitales, aviones,

gasolineras o cerca de personas con marcapasos. Se pueden producir efectos peligrosos o interferencias sobre los dispositivos electrónicos o por causa de estos.

– El uso cerca de altas tensiones o bajo campos electromagnéticos alternos elevados puede

mermar la precisión de la medición.

1 2 3

17 17

7 8 9 10 11

DigiLevel Plus

12 13

1 Cambiar unidad de medida 2 Ajuste de valor dereferencia ángulo 3 Calibración 4 Tecla de encendido y apagado (ON/OFF) 5 Función Hold

6 Emisor de señales acústicas /

Encendido y apagado de retroiluminación

7 Sentido de inclinación 8 Emisor de señales acústicas activado 9 HOLD: mantener medición actual 10 Valor de referencia angular aplicado

11 Indicación estado de pilas 12 Ángulo de inclinación 13 Unidades de medida 14 Burbuja horizontal 15 Burbuja vertical 16 Imanes 17 Supercie de medición 18 Caja de pilas (Trasero)

4 5 6

Poner las pilas

Abra la caja para pilas e inserte las pilas según los símbolos de instalación. Coloque las pilas en el polo correcto.

Conectar y medir

Antes de cada medición, compruebe que esté desactivada la función de referencia.

El DigiLevel Plus puede medir ángulos continuamente a 360°. – Encienda el aparato con la tecla (4). – El ángulo de inclinación aparece en la indicación (12). Al medir inclinaciones arriba

de la cabeza, el sentido de indicación se adapta automáticamente.

– Adicionalmente con el símbolo (7) se indica el sentido momentáneo de inclinación.

Selección de la unidad de medición

Con la tecla (5) la unidad de medición se cambia entre ° grados, % e mm/m.

Calibración

1. Coloque la supercie de medición (17) del aparato sobre una base lisa y marcada (ver g. abajo). Conecte el aparato (4) y pulse la tecla CAL (3) tanto tiempo hasta que

aparece CAL 1.

2. Pulsar de nuevo el botón CAL (3). CAL 1 intermitente. La indicación cambia ahora a CAL 2.

3. Gire ahora el nivel de burbuja en 180° horizontalmente y póngalo exactamente sobre

la supercie marcada (medición inversa). Pulsar de nuevo el botón CAL (3). CAL 2

intermitente. La calibración ha terminado cuando se visualiza el valor de medición en la pantalla.

El aparato está calibrado correctamente cuando en ambas posiciones (0° y 180°) aparecen los mismos valores.

Cambiar el valor de referencia del ángulo

Las inclinaciones se pueden traspasar con la tecla (2). Para ello coloque el aparato a la inclinación deseada y pulse la tecla (2). La indicación cambia ahora a „0,0°“, „REF“ parpadea en la pantalla y ya está aplicado el ángulo de referencia deseado. Ahora la inclinación se puede pasar a otros objetos.

Pulsando de nuevo la tecla (2) se desactiva la referencia de ángulo.

Esta referencia de ángulo no se desactiva al apagar el aparato.

°C / °F / medición

Al pulsar brevemente la tecla CAL (3) se muestra la temperatura ambiente en °C y °F. Pulsando de nuevo se vuelve al valor de la medición.

HOLD

Para mantener la medición actual en la pantalla pulse la tecla Hold (5).

Señalización acústica

El emisor de señal se enciende / apaga con la tecla (6). Si el ángulo de inclinación está en 0°, 45°, 90° o el último valormemorizado, esto se indica con una señal acústica.

Si trabaja con un valor de referencia del ángulo modificado, el emisor

de señal se activa con este nuevo valor de referencia (indicación 0°, 45°, 90°).

DigiLevel Plus

Datos técnicos

Precisión de las burbujas

± 1 mm/m

0 ... 50°C, 80%rH, no condensante, altitud de trabajo máx. 2000 m sobre el nivel del mar (nivel normal cero)

Condiciones de almacén

-20 ... 70°C, 80%rH, no condensante

Alimentación

2 x 1,5V LR03 (Tipo AAA)

Dimensiones (An x Al x F) 25

240 x 66 x 30 mm

Dimensiones (An x Al x F) 40

400 x 66 x 30 mm

Peso 40

495 g (pilas incluida)

Peso 60

675 g (pilas incluida)

Retroiluminación

La retroiluminación se enciende y apaga pulsando de forma prolongada la tecla (6).

Función Auto Off

El aparato se desconecta automáticamente a los 3 minutos de inactividad para proteger las pilas.

Indicaciones sobre el mantenimiento y el cuidado

Limpie todos los componentes con un paño ligeramente humedecidoy evite el uso de productos de limpieza, abrasivos y disolventes. Retire la/s pila/s para guardar el aparato por un periodo prolongado. Conserve el aparato en un lugar limpio y seco.

Calibración

El instrumento de medición tiene que ser calibrado con regularidad para poder garantizar la precisión

en los resultados de medición. Se recomienda un intervalo de calibración de un año. Póngase en contacto con su distribuidor especializado o diríjase al Servicio Técnico de UMAREX-LASERLINER.

Peligro por fuertes campos magnéticos

Los campos magnéticos fuertes pueden tener efectos dañinos en personas que utilicen dispositivos corporales activos (p. ej. marcapasos) y en equipos electromagnéticos (p. ej. tarjetas magnéticas, relojes mecánicos, mecanismos de precisión, discos duros).

En cuanto al efecto de los campos magnéticos fuertes sobre las personas deben tenerse

en cuenta las disposiciones y normas nacionales pertinentes, por ejemplo en Alemania

la norma de la mutua profesional BGV B11 artículo 14 „Campos electromagnéticos“.

Para evitar un efecto nocivo, mantenga los imanes siempre a una distancia mínima de 30 cm respecto a los dispositivos implantados y equipos que puedan ser afectados.

Precisión medición electrónica

± 0,1° para 89° … 90° ± 0,2° para 1° … 89°

Precisión indicada 1 decimal

Condiciones de trabajo

Parada automática a los 3 minutos

Dimensiones (An x Al x F) 60 600 x 66 x 30 mm Peso 25 315 g (pilas incluida)

Sujeto a modificaciones técnicas. Rev21W02

Disposiciones europeas y eliminación

El aparato cumple todas las normas requeridas para el libre tráfico de mercancías en la UE.

Se trata de un aparato eléctrico, por lo que debe ser recogido y

eliminado por separado conforme a la directiva europea relativa a

los aparatos eléctricos y electrónicos usados.

Más información detallada y de seguridad en:

http://laserliner.com/info?an=diglevpl

± 0,1° para 0° … 1°

Leggere attentamente le istruzioni per l'uso, l’opuscolo allegato “Ulteriori informazioni e indicazioni garanzia”, nonché le informazioni e le indicazioni

più recenti raggiungibili con il link riportato al termine di queste istruzioni.

Questo documento deve essere conservato e fornito insieme all‘apparecchio in caso questo venga inoltrato a terzi.

Funzionamento / Utilizzo

Livella elettronica a bolla d‘aria digitale

– Indicazione dell’angolo orizzontale e verticale

– La memoria della pendenza consente il semplice trasferimento di angoli.

Indicazioni generali di sicurezza

– Utilizzare l‘apparecchio esclusivamente in conformità con gli scopi previsti

e nei limiti delle specicazioni.

– Gli apparecchi di misurazione e gli accessori non sono giocattoli.

Conservare lontano dalla portata di bambini.

– Manomissioni o modiche dell‘apparecchio non sono ammesse e fanno

decadere l‘omologazione e la specica di sicurezza.

– Non sottoporre l`apparecchio a carichi meccanici, elevate temperature,

umidità o forti vibrazioni.

– Non utilizzare più l‘apparecchio in caso di guasto di una o più funzioni oppure

se le batterie sono quasi scariche.

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica – L’apparecchio rispetta le norme e i valori limite per la compatibilità elettromagnetica

ai sensi della direttiva EMC 2014/30/UE.

– Rispettare le restrizioni locali all’uso, ad es. in ospedali, a bordo di aerei, in stazioni

di servizio o nelle vicinanze di persone portatrici di pacemaker. Presenza di un inusso

pericoloso o di un disturbo degli e da parte degli apparecchi elettronici.

– L’impiego nelle vicinanze di tensioni elevate o in campi elettromagnetici alternati può

compromettere la precisione della misurazione.

1 2 3

17 17

7 8 9 10 11

DigiLevel Plus

12 13

1 Cambio dell‘unità di misura 2 Impostazione del valore di

riferimento dell‘angolo

3 Taratura 4 Tasto ON/OFF 5 Funzione Hold

6 Segnalatore acustico /

retroilluminazione On/Off

7 Verso dell‘inclinazione 8 Segnalatore acustico attivo 9 HOLD: viene mantenuto

l‘attuale valore misurato

10 Valore di riferimento

dell‘angolo impostato

11 Visualizzazione dello stato delle pile 12 Angolo di inclinazione 13 Unità di misura 14 Livella orizzontale 15 Livella verticale 16 Magneti 17 Supercie di misura 18 Vano delle pile (Parte posteriore)

4 5 6

DigiLevel Plus

Applicazione delle pile

Aprire il vano batterie ed introdurre le batterie come indicato dai simboli di installazione, facendo

attenzione alla correttezza delle polarità.

Accensione e misura

Prima di ogni misurazione assicurarsi che la funzione di riferimento sia disattivata.

La DigiLevel Plus può misurare qualsiasi angolo no a 360°.

– Accendere l‘apparecchio con il tasto (4). – L‘angolo di inclinazione compare sul display (12). Se si misurano angoli sotto

sopra, il verso di visualizzazione si adatta automaticamente.

– Con il simbolo (7) viene inoltre visualizzato il verso attuale dell‘inclinazione.

Selezione dell‘unità di misura

Con il tasto (1) si commuta l‘unità di misura tra gradi, % e mm/m.

Taratura

1. Posizionare la supercie di misura (17) dello strumento su un piano rettilineo e marcato (vedere gura in basso). Accendere lo strumento (4) e tenere premuto il tasto CAL (2) no al compare di CAL 1 sul display.

2. Premere di nuovo il tasto CAL (3). CAL 1 lampeggia. Segue la visualizzazione di CAL 2.

3. Ruotare ora la livella di 180° orizzontalmente e collocarla

esattamente sulla supercie marcata (misura ad inversione). Premere quindi il tasto

CAL (3). CAL 2 lampeggia. La calibrazione è terminata quando viene visualizzato il valore misurato a display.

lo strumento è tarato correttamente se in entrambe le posizioni (0° e 180°) visualizza gli stessi valori di misura.

Modifica del valore di riferimento dell‘angolo

Con il tasto (2) si possono trasferire inclinazioni. A tal ne posizionare l‘apparecchio sull‘inclinazione desiderata e premere il tasto (2). Inne viene visualizzato „0,0°“,

„REF“ lampeggia e l‘angolo di riferimento desiderato è impostato. Adesso l‘inclinazione

può essere trasferita su altri oggetti.

Premendo nuovamente il tasto (2) il valore di riferimento dell‘angolo viene disattivato.

Spegnendo l‘apparecchio, il valore di riferimento dell‘angolo non viene disattivato.

°C / °F / valore misurato

Premendo brevemente il tasto CAL (3) viene visualizzata la temperatura ambiente in °C e °F. Premendo nuovamente si torna al valore misurato.

HOLD

Per mantenere il valore misurato sul display, premere il tasto Hold (5).

Segnalazione acustica

Con il tasto (6) si attiva e si disattiva il segnalatore. Se l‘angolo di inclinazione è pari

a 0°, 45°, 90° o all‘ultimo valore di memoria, ciò viene segnalato acusticamente.

Se si lavora con un valore di riferimento dell‘angolo modificato, il segnalatore viene attivato per questo nuovo valore di riferimento (visualizzazione 0°, 45°, 90°).

Dati tecnici

± 0,2° a 1° … 89°

del mare (zero normale)

Condizioni di stoccaggio

-20 ... 70°C, 80%rH, non condensante

Spegnimento automatico

dopo 3 minuti

Dimensioni (L x H x P) 40

400 x 66 x 30 mm

Dimensioni (L x H x P) 60

600 x 66 x 30 mm

Peso 60

675 g (con batterie)

Retroilluminazione

Premendo a lungo il tasto (6) si accende/spegne la retroilluminazione.

Funzione Auto Off

L‘apparecchio di misurazione si spegne automaticamente dopo 3 minuti di inattività, per risparmiare la batteria.

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l‘impiego di prodotti detergenti, abrasivi e solventi. Rimuovere la batteria/le batterie prima di un immagazzinamento prolungato. Immagazzinare l‘apparecchio in un luogo pulito e asciutto.

Calibrazione

L’apparecchio di misurazione deve essere calibrato con regolarità per garantire la precisione dei

risultati della misurazione. Consigliamo intervalli di calibrazione annuali. Contattare il proprio rivenditore specializzato oppure rivolgersi al reparto assistenza della UMAREX-LASERLINER.

Pericoli causati da forti campi magnetici

Forti campi magnetici possono causare danni a persone con ausili sici attivi (per es. pacemaker) e ad apparecchi elettromeccanici (per es. schede magnetiche,

orologi magnetici, meccanica ne, dischi ssi). A causa dell‘inuenza di forti campi magnetici su persone, vanno rispettate le rispettive

disposizioni e norme nazionali, ad esempio in Germania la norma BGV B11 §14 "Campi elettromagnetici".

Pe evitare disturbi, tenere i magneti sempre a una distanza di ameno 30 cm dai rispettivi impianti e apparecchi.

Precisione di misura elettronica

± 0,1° a 0° … 1° ± 0,1° a 89° … 90°

Precisione di visualizzazione 1 cifra decimale Precisione della livella ± 1 mm/m

0 ... 50°C, 80%rH, non condensante,

Condizioni di lavoro

altezza di lavoro max. 2000 m sopra il livello

Alimentazione elettrica 2 x 1,5V LR03 (tipo AAA) Dimensioni (L x H x P) 25 240 x 66 x 30 mm

Peso 25 315 g (con batterie) Peso 40 495 g (con batterie)

Con riserva di modifiche tecniche. Rev21W02

Norme UE e smaltimento

L‘apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all‘interno dell‘UE.

Questo prodotto è un apparecchio elettrico e deve pertanto essere

raccolto e smaltito separatamente in conformità con la direttiva

europea sulle apparecchiature elettriche ed elettroniche usate. Per ulteriori informazioni ed indicazioni di sicurezza:

http://laserliner.com/info?an=diglevpl

DigiLevel Plus

Należy przeczytać wcałości instrukcję obsługi, dołączoną broszurę „Zasady gwarancyjne idodatkowe” oraz aktualne informacje iwskazówki dostępne przez łącze internetowe na końcu niniejszej instrukcji. Postępować zgodnie

z zawartymi w nich instrukcjami. Niniejszą instrukcję należy zachować i, w przypadku przekazania urządzenia, wręczyć kolejnemu posiadaczowi.

Funkcja / zastosowanie

Cyfrowa poziomnica elektroniczna

– Wskazanie kąta wpoziomie ipionie – Pamięć nachylenia umożliwia łatwe przenoszenie kątów.

Ogólne zasady bezpieczeństwa

– Wykorzystywać urządzenie wyłącznie do zastosowania podanego wspecykacji. – Przyrządy pomiarowe oraz akcesoria nie są zabawkami dla dzieci. Przechowywać

wmiejscu niedostępnym dla dzieci.

– Przebudowa lub zmiany w urządzeniu są niedozwolone i prowadzą do wygaśnięcia

atestu oraz specykacji bezpieczeństwa.

– Nie należy narażać urządzenia na wpływ obciążeń mechanicznych, ekstremalnej

temperatury, wilgoci ani silnych wstrząsów.

– Nie wolno używać urządzenia, jeżeli nastąpi awaria jednej

lub kilku funkcji lub gdy baterie są zbyt słabe.

Zasady bezpieczeństwa

Postępowanie z promieniowaniem elektromagnetycznym – Przyrząd pomiarowy został skonstruowany zgodnie z przepisami i wartościami

granicznymi kompatybilności elektromagnetycznej wg dyrektywy EMC 2014/30/UE.

– Należy zwracać uwagę na lokalne ograniczenia stosowania np. w szpitalach,

w samolotach, na stacjach paliw oraz w pobliżu osób z rozrusznikami serca. Występuje możliwość niebezpiecznego oddziaływania lub zakłóceń wurządzeniach elektronicznych iprzez urządzenia elektroniczne.

– W przypadku dokonywania pomiaru w pobliżu wysokiego napięcia lub w silnym przemiennym

polu elektromagnetycznym dokładność pomiaru może być zaburzona.

1 2 3

17 17

7 8 9 10 11

DigiLevel Plus

12 13

1 Zmiana jednostki pomiaru 2 Ustawianie wartości kąta wzorcowego 3 Kalibracja 4 Przycisk WŁ./WYŁ. 5 Funkcja hold

6 Sygnalizator akustyczny /

podświetlenie włączone/ wyłączone

7 Kierunek nachylenia 8 Sygnalizator akustyczny aktywny 9 HOLD: aktualna wartość pomiaru

jest zatrzymywana

10 Wartość kąta wzorcowego ustawiona

11 Stan baterii 12 Kąt nachylenia 13 Jednostki pomiaru 14 Libelka pozioma 15 Libelka pionowa 16 Magnesy 17 Powierzchnia pomiaru 18 Komora baterii (z tyłu)

4 5 6

Zakładanie baterii

Otworzyć komorę baterii i włożyć baterie zgodnie z symbolami instalacyjnymi. Zwrócić przy tym uwagę na prawidłową biegunowość.

Włączanie i pomiar

Przed każdym pomiarem należy zwrócić uwagę na to, aby funkcja referencyjna była dezaktywowana.

DigiLevel Plus może mierzyć kąt w sposób ciągły do 360°. – Włącz przyrząd przyciskiem (4). – Kąt nachylenia jest wyświetlany na wskaźniku 12). Podczas pomiaru nachylenia

od dołu kierunek wskaźnika dopasowuje się automatycznie.

– Dodatkowo symbol (7) wskazuje aktualny kierunek nachylenia.

Wybór jednostki

Przyciskiem (1) można wybierać wyświetlaną jednostkę pomiarową: ° st., % i mm/m.

Kalibracja

1. Powierzchnię pomiaru (17) urządzenia ustawić na równym i oznaczonym podłożu (patrz rys. na dole). Włączyć urządzenie (4) i naciskać przycisk CAL (3), aż zostanie

wskazanie CAL 1.

2. Nacisnąć ponownie przycisk CAL (3). CAL 1 miga. Następnie ekran zmienia się na CAL 2.

3. Teraz obrócić poziomnicę poziomo o 180° i ustawić dokładnie na oznaczonej powierzchni (pomiar odwrócony). Następnie nacisnąć przycisk CAL (3). CAL 2 miga. Kalibracja jest zakończona, gdy na wyświetlaczu pokazywana jest wartość pomiarowa.

Urządzenie jest prawidłowo skalibrowane, jeżeli w obu pozycjach (0° i 180°) wskazuje te same wartości pomiaru.

Zmiana wartości kąta wzorcowego

Przyciskiem (2) można przenosić nachylenia. Przystaw przyrząd do pożądanego nachylenia i naciśnij przycisk (2). Wskazanie zmienia się następnie na “0,0°”, „REF“ miga na wyświetlaczu, a pożądany kąt wzorcowy jest ustawiony. Nachylenie to można teraz przenosić na inne przedmioty.

Ponowne naciśnięcie przycisku (2) dezaktywuje wartość kąta wzorcowego.

Wyłączenie urządzenia nie powoduje dezaktywacji wartości kąta wzorcowego.

°C / °F / wartość pomiaru

Krótkie przyciśnięcie przycisku CAL (3) powoduje wyświetlenie temperatury otoczenia w °C i °F. Ponowne przyciśnięcie powoduje powrót do wartości pomiaru.

HOLD

Aby zatrzymać aktualną wartość pomiaru na wyświetlaczu należy przycisnąć przycisk hold (5).

Sygnalizacja akustyczna

Przyciskiem (6) można włączyć lub wyłączyć sygnalizator. Ustalenie się kąta nachylenia na 0°, 45°, 90° lub ostatnią zapamiętaną wartość jest sygnalizowane akustycznie.

Podczas pracy ze zmienionym kątem wzorcowym, reakcje sygnalizatora są odniesione do tej nowej wartości wzorcowej (wskazanie 0°, 45°, 90°).

DigiLevel Plus

Dane techniczne

± 0,2° przy 1° … 89°

nad punktem zerowym normalnym

Warunki przechowywania

-20 ... 70°C, 80%rH, bez skraplania

Wymiary (S x W x G) 25

240 x 66 x 30 mm

Wymiary (S x W x G) 40

400 x 66 x 30 mm

Wymiary (S x W x G) 60

600 x 66 x 30 mm

Masa 60

675 g (z baterie)

Podświetlenie

Długie przyciśnięcie przycisku (6) powoduje włączenie/ wyłączenie podświetlenia.

Funkcja automatycznego wyłączania

Przyrząd pomiarowy wyłącza się automatycznie po upływie ok. 3 minut nieaktywności w celu ochrony baterii.

Wskazówki dotyczące konserwacji ipielęgnacji

Oczyścić wszystkie komponenty lekko zwilżoną ściereczką; unikać stosowania środków czyszczących, środków do szorowania irozpuszczalników. Przed dłuższym składowaniem wyjąć baterie. Przechowywać urządzenie wczystym, suchym miejscu.

Kalibracja

Przyrząd pomiarowy musi być regularnie kalibrowany wcelu zapewnienia dokładności wyników pomiarów. Zalecamy przeprowadzać kalibrację raz na rok. Wtym celu należy skontaktować się ze sprzedawcą lub działem serwisu UMAREX-LASERLINER.

Zagrożenie spowodowane silnymi polami magnetycznymi

Silne pola magnetyczne mogą mieć szkodliwy wpływ na osoby zaktywnymi implantami (np. rozrusznikami serca) oraz na urządzenia elektromechaniczne (np. karty magnetyczne, zegarki mechaniczne, precyzyjne urządzenia mechaniczne, twarde dyski).

Wodniesieniu do wpływu silnych pól magnetycznych na osoby należy przestrzegać odpowiednich przepisów iregulacji krajowych, np. wNiemczech regulacji BGV B11 §14

„Pola elektromagnetyczne”.

Aby uniknąć zakłóceń, należy zawsze trzymać magnesy wodległości co najmniej 30 cm od zagrożonych implantów iurządzeń.

Dokładność pomiaru elektronicznego

± 0,1° przy 89° … 90°

Dokładność wskazania 1 miejsce po przecinku Dokładność libelek ± 1 mm/m

0 ... 50°C, 80%rH, bez skraplania,

± 0,1° przy 0° … 1°

Warunki pracy

wysokość robocza maks. 2000 m

Automatyczne wyłączanie po 3 minutach

Zasilanie 2 x 1,5V LR03 (typ AAA)

Masa 25 315 g (z baterie) Masa 40 495 g (z baterie)

Zmiany zastrzeżone. Rev21W02

Przepisy UE i usuwanie

Przyrząd spełnia wszystkie normy wymagane do wolnego obrotu

towarów w UE.

Produkt ten jest urządzeniem elektrycznym i zgodnie z europejską dyrektywą dotyczącą złomu elektrycznego i elektronicznego należy je zbierać i usuwać oddzielnie.

Dalsze wskazówki dotyczące bezpieczeństwa i informacje

dodatkowe patrz: http://laserliner.com/info?an=diglevpl

Lue käyttöohje, oheinen lisälehti ”Takuu- ja muut ohjeet” sekä tämän käyttöohjeen lopussa olevan linkin kautta löytyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne laitteen mukana

seuraavalle käyttäjälle.

Toiminta / Käyttö

Digitaalinen elektroninen vesivaaka – Pysty- ja vaakakallistuksen näyttö – Kallistuksen muistiintallentamistoiminto mahdollistaa kulmien helpon siirron.

Yleiset turvallisuusohjeet

– Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti. – Mittari ja sen tarvikkeet eivät ole tarkoitettu lasten leikkeihin.

Säilytä ne poissa lasten ulottuvilta.

– Rakennemuutokset ja omavaltaiset asennukset laitteeseen ovat kiellettyjä. Tällöin

raukeavat laitteen hyväksyntä- ja käyttöturvallisuustiedot.

– Älä aseta laitetta mekaanisen kuorman, korkean lämpötilan, kosteuden tai voimakkaan

tärinän aiheuttaman rasituksen alaiseksi.

– Laitetta ei saa käyttää, jos yksi tai useampi toiminto ei toimi tai jos paristojen varaustila

on alhainen.

Turvallisuusohjeet

Sähkömagneettinen säteily – Mittauslaite täyttää EMC-direktiivin 2014/30/EU sähkömagneettista sietokykyä

koskevat vaatimukset ja raja-arvot.

– Huomaa käyttörajoitukset esim. sairaaloissa, lentokoneissa, huoltoasemilla

ja sydäntahdistimia käyttävien henkilöiden läheisyydessä. Säteilyllä voi olla vaarallisia vaikutuksia sähköisissä laitteissa tai se voi aiheuttaa niihin häiriöitä.

– Mittaustarkkuus voi heikentyä, jos laitetta käytetään suurjännitteiden läheisyydessä

tai voimakkaassa sähkömagneettisessa vaihtokentässä.

1 2 3

17 17

7 8 9 10 11

DigiLevel Plus

12 13

1 Yksikön vaihtaminen 2 Kulman suuruuden

vertailuarvon asetus

3 Kalibrointi 4 ON/OFF-näppäin 5 Hold-toiminto

6 Merkkiääni / taustavalo on/off 7 Kallistussuunnan näyttö 8 Merkkiääni aktiivisena 9 HOLD: Nykyisen mittausarvon pito 10 Kulman suuruuden

vertailuarvo on asetettu

11 Pariston varaustilan merkkivalo 12 Kallistuskulman näyttö 13 Yksiköt 14 Vaakalibelli 15 Pystylibelli 16 Magneetit 17 Mittauspinta 18 Paristolokero (Takasivu)

4 5 6

DigiLevel Plus

Paristojen asettaminen

Avaa paristolokero ja aseta paristot sisään ohjeiden mukaisesti. Huomaa paristojen oikea napaisuus.

Käynnistys ja mittaus

Tarkista ennen jokaista mittausta, että vertailutoiminto ei ole aktivoituna.

DigiLevel Plus voi mitata kulmia yhtäjaksoisesti 360°:een asti. – Käynnistä laite näppäimellä (4). – Kallistuskulma näkyy näytöllä (12). Jos kaltevuuksia mitataan lakiasennossa,

merkinnän suunta muuttuu samalla automaattisesti.

– Lisäksi symboli (7) osoittaa parhaillaan voimassaolevan kaltevuussuunnan.

Mittayksikön valinta

Painikkeella (1) voidaan näytöllä näkyväksi mittayksiköksi valita ° aste, % ja mm/m.

Kalibrointi

1. Aseta laitteen mittauspinta (17) tasaiselle alustalle ja tee merkinnät (katso alla olevaa

kuvaa). Kytke laitteeseen virta (4). Paina CAL-painiketta (3), kunnes näkyy CAL 1.

2. Paina CAL-näppäintä (3) uudelleen. CAL 1 vilkkuu Sen jälkeen näyttöön tulee CAL 2.

3. Käännä nyt vesivaaka 180° vaakasuunnassa ja aseta se uudelleen tarkasti merkkien väliin (vaihtomittaus). Paina CAL-näppäintä (3). CAL 2 vilkkuu Kalibrointi on päättynyt, kun mittausarvo näkyy näytössä.

Laite on oikein kalibroitu, jos se antaa k ummassakin asennossa (0° ja 180°) samat lukemat.

Kulman suuruuden vertailuarvon muuttaminen

Kaltevuusarvoja voidaan siirtää painikkeella (2). Aseta sitä varten laite haluamaasi kaltevuuteen ja paina painiketta (2). Näyttöön vaihtuu lukemaksi 0,0° ja REF vilkkuu. Vertailukulma on asetettu halutun suuruiseksi. Kaltevuus voidaan nyt siirtää muihin kohteisiin.

Kulman suuruuden vertailuarvon aktivointi poistetaan painamalla uudelleen näppäintä (2).

Kulman suuruuden vertailuarvon aktivointi ei poistu laite pois päältä kytkettäessä.

°C / °F / mittausarvo

Kun napautat CAL-näppäintä (3), näytetään ympäristölämpötila °C ja °F -yksikköinä. Näppäintä uudestaan painamalla vaihdetaan takaisin mittausarvon näyttöön.

HOLD

Pidä nykyinen mittausarvo näytössä painamalla Hold-näppäintä (5).

Merkkiääni

Äänimerkki kytketään päälle / pois painikkeella (6). Kallistuskulman ollessa 0°, 45°, 90° tai sama kuin viimeksi asetettu arvo, kuuluu äänimerkki.

Muutettua vertailuarvoa käytettäessä äänimerkki aktivoituu vastaavasti (0°, 45°, 90° näyttö).

± 0,2° kulmissa 1° … 89°

Näytön tarkkuus

1 desimaalipaikka

Asennuskorkeus maks. 2000 m merenpinnasta

Virransyöttö

2 x 1,5V LR03 (tyyppi AAA)

Mitat (L x K x S) 25

240 x 66 x 30 mm

Paino 25

315 g (sis. paristot)

Paino 40

495 g (sis. paristot)

Paino 60

675 g (sis. paristot)

Taustavalo

Taustavalo kytketään päälle/pois näppäintä 6 pitkään painamalla.

Automaattinen virrankatkaisu

Paristojen säästämiseksi mittari kytkeytyy automaattisesti pois päältä, kun sitä ei ole käytetty 3 minuuttia.

Ohjeet huoltoa ja hoitoa varten

Puhdista kaikki osat nihkeällä kankaalla. Älä käytä pesu- tai hankausaineita äläkä liuottimia. Ota paristo(t) pois laitteesta pitkän säilytyksen ajaksi. Säilytä laite puhtaassa ja kuivassa paikassa.

Kalibrointi

Mittari on kalibroitava säännöllisesti mittaustulosten tarkkuuden varmistamise. Suosittelemme, että laite kalibroidaan kerran vuodessa. Ota sitä varten yhteys laitteen jälleenmyyjään tai suoraan UMAREX-LASERLINER huolto-osastoon.

Voimakas magneettikenttä aiheuttaa vaaran

Voimakkaat magneettikentät saattavat vahingoittaa apulaitteita (esim. sydämentahdistinta) käyttäviä henkilöitä ja sähkölaitteita (esim. magneettikortti, mekaaninen kello, hienomekaaninen laite, kiintolevy).

Noudata maakohtaisia turvallisuusohjeita, jotka koskevat voimakkaiden sähkömagneettisten kenttien ihmisille aiheuttamien vaarojen välttämistä. Saksassa tämä on BGV B11 §14 „Elektromagnetische Felder“ (Sähkömagneettiset kentät).

Häiriöiden välttämiseksi pidä magneetti vähintään 30 cm päässä implantista tai muusta häiriöherkästä laitteesta.

Tekniset tiedot

± 0,1° kulmissa 0° … 1°

Elektronisen mittauksen tarkkuus

± 0,1° kulmissa 89° … 90°

Libellien tarkkuus ± 1 mm/m

Käyttöympäristö

0 ... 50°C, 80%rH, ei kondensoituva,

Varastointiolosuhteet -20 ... 70°C, 80%rH, ei kondensoituva Automaattinen virrankatkaisu 3 minuutin jälkeen

Mitat (L x K x S) 40 400 x 66 x 30 mm Mitat (L x K x S) 60 600 x 66 x 30 mm

Tekniset muutokset mahdollisia. Rev21W02

EY-määräykset ja hävittäminen

Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata

tavaravaihtoa koskevat standardit. Tämä tuote on sähkölaite. Se on kierrätettävä tai

hävitettävä vanhoja sähkö- ja elektroniikkalaitteita

koskevan EY-direktiivin mukaan.

Lisätietoja, turvallisuus- yms. ohjeita:

http://laserliner.com/info?an=diglevpl

DigiLevel Plus

Leia completamente as instruções de uso, o caderno anexo “Indicações adicionais e sobre a garantia”, assim como as informações e indicações atuais na ligação de Internet, que se encontra no fim destas instruções. Siga as indicações aí contidas.

Guarde esta documentação e junte-a ao dispositivo se o entregar a alguém.

Função / Utilização

Nível digital eletrónico – Indicação angular horizontal e vertical – A memória de inclinação permite transferir ângulos com facilidade.

Indicações gerais de segurança

– Use o aparelho exclusivamente conforme a nalidade de aplicação dentro

das especicações.

– Os aparelhos de medição e os seus acessórios não são brinquedos.

Mantenha-os afastados das crianças.

– Não são permitidas transformações nem alterações do aparelho, que provocam

a extinção da autorização e da especicação de segurança.

– Não exponha o aparelho a esforços mecânicos, temperaturas elevadas,

humidade ou vibrações fortes.

– Não é permitido usar o aparelho se uma ou mais funções falharem

ou a carga da/s pilha/s estiver baixa.

Indicações de segurança

Lidar com radiação eletromagnética

– O aparelho cumpre os regulamentos e valores limite relativos

à compatibilidade eletromagnética nos termos da diretiva EMC 2014/30/UE.

– Observar limitações operacionais locais, como p. ex. em hospitais, aviões,

estações de serviço, ou perto de pessoas com pacemarkers. Existe a possibilidade de uma inuência ou perturbação perigosa de aparelhos eletrónicos e devido a aparelhos eletrónicos.

– A utilização perto de tensões elevadas ou sob campos eletromagnéticos alterados

elevados pode inuenciar a precisão de medição.

1 2 3

17 17

7 8 9 10 11

DigiLevel Plus

12 13

1 Mudar a unidade de medição 2 Fixar o valor de referência de ângulo 3 Calibragem 4 Botão para LIGAR/DESLIGAR 5 Função Hold

6 Sinalizador acústico /

Iluminação de fundo ativada / desativada

7 Sentido de inclinação 8 Sinalizador acústico ativado 9 HOLD: o valor de medição

atual é mantido

10 Valor de referência do ângulo denido 11 Estado de carga pilha 12 Ângulo de inclinação 13 Unidades de medição 14 Nível de bolha horizontal 15 Nível de bolha vertical 16 Magnetes 17 Superfície de medição 18 Compartimento de pilhas

(Lado traseiro)

4 5 6

Colocar as pilhas

Abra o compartimento de pilhas e insira as pilhas de acordo com os símbolos de instalação. Observe a polaridade correta.

Ligar e medir

Antes de cada medição, assegure-se de que a função de referência está desativada.

DigiLevel Plus está apto a medir ângulos de forma contínua até 360°.

– Ligue o aparelho com a tecla (4). – O ângulo de inclinação surge na indicação (12). Se forem medidas inclinações

acima da cabeça, o sentido de indicação ajusta-se automaticamente.

– Adicionalmente, com o símbolo (7), é indicado o sentido de inclinação atual.

Seleção da unidade de medição

Com a tecla (1), a indicação da unidade de medição comuta entre °graus, % e mm/m.

Calibragem

1. Posicione a superfície de medição (17) do aparelho sobre uma base plana e marcada (consulte a ilustração seguinte). Ligue o aparelho (4) e carregue na tecla CAL (3) até

que CAL 1 apareça.

2. Volte a premir a tecla de CAL (3). CAL 1 pisca. A seguir a indicação muda para CAL 2.

3. Vire a seguir o nível 180° na horizontal e coloque-o exatamente sobre a superfície marcada (medição invertida). Prima a seguir a tecla de CAL (3). CAL 2 pisca. A calibragem está concluída quando o valor de medição aparecer no visor.

O aparelho está corretamente calibrado se indicar os mesmos valores medidos em ambas as posições (0° e 180°).

Modificar o valor de referência de ângulo

Com a tecla (2) podem ser transferidas inclinações. Para isso, coloque o aparelho na inclinação pretendida e carregue na tecla (2). A seguir a indicação muda para "0,0°", "REF" pisca no visor e o ângulo de referência pretendido está denido. A inclinação pode agora ser transposta para outros objetos.

Ao voltar a carregar na tecla (2) é desativado o valor de referência do ângulo.

Quando se desliga o aparelho, o valor de referência do ângulo não é desativado.

°C / °F / Valor de medição

Ao carregar brevemente na tecla CAL (3) é indicada a temperatura ambiente em °C e em °F. Com uma nova pressão volta-se para o valor de medição.

HOLD

Carregue na tecla Hold (5) para manter o valor de medição atual no visor.

Sinalização acústica

Com a tecla (6) é ligado / desligado o sinalizador. Quando o ângulo de inclinação corresponder a 0°, 45°, 90° ou ao último valor de memória, tal facto é assinalado

acusticamente.

Caso trabalhe com um valor de referência de ângulo modificado, o sinalizador é ativado relativamente a esse novo valor de referência (indicação 0°, 45°, 90°).

DigiLevel Plus

± 0,2° a 1° … 89°

Precisão de indicação

1 casa decimal

0 ... 50°C, 80%rH, sem condensação,

em relação ao NM (nível do mar)

Condições de armazenamento

-20 ... 70°C, 80%rH, sem condensação

Abastecimento de corrente

2 x 1,5V LR03 (tipo AAA)

Dimensões (L x A x P) 25

240 x 66 x 30 mm

Dimensões (L x A x P) 40

400 x 66 x 30 mm

Peso 40

495 g (incl. pilhas)

Peso 60

675 g (incl. pilhas)

Iluminação de fundo

Ao carregar prolongadamente na tecla (6) é ativada / desativada a iluminação de fundo.

Função Auto Off

O medidor é desligado automaticamente após 3 minutos de inatividade para proteger as pilhas.

Indicações sobre manutenção e conservação

Limpe todos os componentes com um pano levemente húmido e evite usar produtos de limpeza, produtos abrasivos e solventes. Remova a/s pilha/s antes de um armazenamento prolongado. Armazene o aparelho num lugar limpo e seco.

Calibragem

O medidor tem de ser calibrado regularmente para garantir a precisão dos resultados de medição. Recomendamos um intervalo de calibragem de um ano. Em caso de necessidade, contacte o seu

comerciante especializado ou dirija-se ao departamento de assistência da UMAREX-LASERLINER.

Perigo devido a exposição a fortes campos magnéticos

Campos magnéticos fortes podem causar efeitos nocivos em pessoas com meios auxiliares ativos (p. ex., pacemakers) e em dispositivos eletromecânicos (p. ex., cartões

magnéticos, relógios mecânicos, mecânica de precisão, discos rígidos). Relativamente à inuência de campos magnéticos fortes sobre as pessoas, devem

ser consideradas as respetivas disposições e regulamentos nacionais, como por exemplo o regulamento BGV B11 §14 "Campos eletromagnéticos" na República Federal da Alemanha.

Para evitar inuências nocivas, mantenha ímanes a uma distância de, pelo menos, 30 cm dos implantes e dispositivos em perigo.

Dados técnicos

± 0,1° a 0° … 1°

Precisão da medição eletrónica

± 0,1° a 89° … 90°

Precisão do nível de bolha ± 1 mm/m

Condições de trabalho

altura de trabalho máx. de 2000 m

Desconexão automática após 3 minutos

Dimensões (L x A x P) 60 600 x 66 x 30 mm Peso 25 315 g (incl. pilhas)

Sujeito a alterações técnicas. Rev21W02

Disposições da UE e eliminação

O aparelho respeita todas as normas necessárias para a livre circulação de mercadorias dentro da UE.

Este produto é um aparelho elétrico e tem de ser recolhido

e eliminado separadamente, conforme a diretiva europeia

sobre aparelhos elétricos e eletrónicos usados.

Mais instruções de segurança e indicações adicionais em:

http://laserliner.com/info?an=diglevpl

Läs igenom hela bruksanvisningen, det medföljande häftet “Garanti- och tilläggsanvisningar“ samt aktuell information och anvisningar på internetlänken i slutet av den här instruktionen. Följ de anvisningar som finns i dem.

Dessa underlag ska sparas och medfölja enheten om den lämnas vidare.

Funktion / användning

Digitalt elektroniskt vattenpass – Horisontell och vertikal vinkelvisning

– Vinkelminnet gör det enkelt att lagra och ytta med sig exakta vinklar.

Allmänna säkerhetsföreskrifter

– Använd enheten uteslutande på avsett sätt inom specikationerna.

– Mätinstrumenten är inga leksaker för barn. Förvara dem oåtkomligt för barn.

– Det är inte tillåtet att bygga om eller modiera enheten, i så fall gäller inte tillståndet

och säkerhetsspecikationerna.

– Utsätt inte apparaten för mekanisk belastning, extrema temperaturer,

fukt eller kraftiga vibrationer.

– Apparaten får inte längre användas om en eller era funktioner upphör

att fungera eller batteriets laddning är svag.

Säkerhetsföreskrifter

Kontakt med elektromagnetisk strålning – Mätapparaten uppfyller föreskrifter och gränsvärden för elektromagnetisk kompatibilitet

i enlighet med EMC-riktlinjen 2014/30/EU.

– Lokala driftsbegränsningar, t.ex. på sjukhus, ygplan,

bensinstationer eller i närheten av personer med pacemaker ska beaktas. Det är möjligt att det kan ha en farlig påverkan på eller störa elektroniska apparater.

– Vid användning i närheten av höga spänningar eller höga elektromagnetiska växelfält

kan mätningens noggrannhet påverkas.

1 2 3

17 17

7 8 9 10 11

DigiLevel Plus

12 13

1 Ställa om mätenheten 2 Ställ referensvärde 3 Kalibratie 4 Strömbrytare PÅ/AV 5 Hold-funktion

6 Akustisk signalgivare/

bakgrundsbelysning PÅ/AV

7 Lutningsriktning 8 Akustisk signalgivare aktiv 9 HOLD: aktuellt mätvärde behålls 10 Vinkelreferensvärde inställt 11 Batteri display

12 Lutningsvärde 13 Mätenheter 14 Horisontell libell 15 Vertikal libell 16 Magneter 17 Mätyta 18 Batterifack (Baksida)

4 5 6

DigiLevel Plus

Sätt i batterierna

Öppna batterifacket och lägg i batterier enligt installationssymbolerna. Tänk på att vända batteriernas poler åt rätt håll.

Sätt igång och mät

Se till att referensfunktionen är avaktiverad före varje mätning.

De DigiLevel Plus kan hoeken constant op 360° meten. – Schakel het apparaat in met toets (4). – De neigingshoek verschijnt in de weergave (12). Wanneer neigingen boven

hoofdhoogte gemeten worden, past de weergaverichting zich automatisch aan.

– Bovendien wordt met het symbool (7) de actuele neigingsrichting weergegeven.

Välj mätvärde

Knapp 1 möjliggör redovisning av mätvärdet i antingen ° grader, %, mm/m.

Kalibrering

1. Placera apparatens mätyta (17) på ett jämnt och markerat underlag (se gur nedan).

Slå på apparaten (4) och tryck på CAL-knappen (3) tills CAL 1 visas.

2. Tryck på CAL-knappen (3) en gång till. CAL 1 blinkar. Därefter övergår den till att visa CAL 2.

3. Vrid nu vattenpasset horisontellt 180° och ställ det exakt på den markerade ytan (omvänd mätning). Tryck sedan på CAL-knappen (3). CAL 2 blinkar. Kalibreringen är avslutad när mätvärdet visas på skärmen.

Het apparaat is correct gekalibreerd wanneer in beide posities (0° en 180°) dezelfde meetwaarden worden weergegeven.

Ändra referensvinkel

Med knapp (2) är det möjligt att ytta vinklar. För att göra så, vinkla DigiLevel Plus i önskad vinkel och tryck på knapp (2) för att lagra. Då växlar visningen till ”0,0°”, ”REF“ blinkar på skärmen och önskad referensvinkel ställs in. Lutningen kan nu enkelt yttas till andra objekt.

Genom att åter trycka på knappen (2) avaktiveras vinkelreferensvärdet.

Vid avstängning av apparaten avaktiveras inte vinkelreferensvärdet.

Mätvärde °C/°F

Med ett snabbt tryck på CAL-knappen (3) visas omgivningstemperaturen i °C och °F.

Ytterligare tryck växlar tillbaka till mätvärde.

HOLD

För att hålla kvar aktuellt mätvärde på skärmen trycker man på Hold-knappen (5).

Akustisk signal

Den akustiska signalen kan stängas av och på med knapp (6). När vinkeln på lutningen är 0°, 45°, 90° eller det senast lagrade värdet, indikeras en akustisk signal.

Vid arbete med ändrad referensvinkel är den akustiska signalen inställd på referensvärdet (0°, 45°, 90° display).

± 0,2° vid 1° … 89°

Visningsnoggrannhet

1 decimal

Noggrannhet libell

± 1 mm/m

Automatisk avstängning

efter 3 minuter

Strömkälla

2 x 1,5V LR03 (typ AAA)

Mått (B x H x Dj) 60

600 x 66 x 30 mm

Vikt 25

315 g (inklusive batterier)

Vikt 40

495 g (inklusive batterier)

Bakgrundsbelysning

Genom att trycka på och hålla nere knappen (6) slås bakgrundsbelysningen PÅ/AV.

Auto Av-funktion

Mätinstrumentet stängs av automatiskt efter 3 minuter inaktivitet för att spara på batterierna.

Anvisningar för underhåll och skötsel

Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och lösningsmedel. Ta ur batterierna före längre förvaring. Förvara apparaten på en ren och torr plats.

Kalibrering

Mätinstrumentet måste kalibreras regelbundet för att säkerställa noggrannheten i mätresultaten. Vi rekommenderar ett kalibreringsintervall på ett år. Kontakta er återförsäljare eller vänd er till serviceavdelningen på UMAREX-LASERLINER.

Fara på grund av starka magnetfält

Starka magnetfält kan ha skadlig inverkan på personer med aktiva fysiska hjälpmedel (t.ex. pacemakers) och på elektromekaniska apparater (t.ex. magnetkort, mekaniska

klockor, nmekanik, hårddiskar).

Med tanke på den påverkan som starka magnetfält kan ha på personer, ska gällande nationella bestämmelser och föreskrifter iakttas, exempelvis i Tyskland branschorganisationens föreskrift BGV B11 §14 „Elektromagnetiska fält“.

För att undvika en störande påverkan, håll alltid magneterna på ett avstånd av minst 30 cm från de implantat och apparater som kan utsättas för fara.

Teknisk data

± 0,1° vid 0° … 1°

Elektronisk mätprecision

Arbetsbetingelser

± 0,1° vid 89° … 90°

0 ... 50°C, 80%rH, icke-kondenserande,

arbetshöjd max. 2000 m över havet

Förvaringsbetingelser -20 ... 70°C, 80%rH, icke-kondenserande

Mått (B x H x Dj) 25 240 x 66 x 30 mm Mått (B x H x Dj) 40 400 x 66 x 30 mm

Vikt 60 675 g (inklusive batterier)

Tekniska ändringar förbehålls. Rev21W02

EU-bestämmelser och kassering

Apparaten uppfyller alla nödvändiga normer för fri handel av varor inom EU.

Den här produkten är en elektrisk apparatoch den måste sopsorteras enligt det europeiska direktivet för uttjänta el- och elektronikapparater.

Ytterligare säkerhets- och extra anvisningar på:

http://laserliner.com/info?an=diglevpl

DigiLevel Plus

Les fullstendig gjennom bruksanvisningen, det vedlagte heftet «Garanti- og tilleggsinformasjon» samt den aktuelle informa-sjonen og opplysningene i internett-linken ved enden av denne bruksanvisningen. Følg anvisningene

som gis der. Dette dokumentet må oppbevares og leveres med dersom instrumentet gis videre.

Funksjon / bruk

Digitalt elektronisk vaterpass – Horisontal og vertikal vinkelvisning – Hellingslageret gjør det enkelt å overføre vinkler.

Generelle sikkerhetsinstrukser

– Bruk instrumentet utelukkende slik det er denert i kapittel Bruksformål og

innenfor spesikasjonene.

– Måleinstrumentene og tilbehøret er intet leketøy for barn. De skal oppbevares

utilgjengelig for barn.

– Ombygginger eller endringer på instrumentet er ikke tillatt, og i slikt tilfelle taper

godkjennelsen og sikkerhetsspesikasjonen sin gyldighet.

– Ikke utsett instrumentet for mekaniske belastninger, enorme temperaturer,

fuktighet eller sterke vibrasjoner.

– Apparatet må umiddelbart tas ut av bruk ved feil på en eller ere funksjoner

eller hvis batteriet er svakt.

Sikkerhetsinstrukser

Omgang med elektromagnetisk stråling – Måleinstrumentet tilfredsstiller forskriftene og grenseverdiene for elektromagnetisk

kompatibilitet iht. EMC-direktivet 2014/30/EU.

– Vær oppmerksom på lokale innskrenkninger når det gjelder drift, eksempelvis

på sykehus, i y, på bensinstasjoner eller i nærheten av personer med pacemaker. Farlig interferens eller forstyrrelse av elektroniske enheter er mulig.

– Ved bruk i nærheten av høy spenning eller under høye elektromagnetiske vekselfelt

kan målenøyaktigheten påvirkes.

1 2 3

17 17

7 8 9 10 11

DigiLevel Plus

12 13

1 Omstilling av måleenhet 2 Sette vinkel-referanse -verdi 3 Kalibrering 4 PÅ/AV-tast 5 Hold-funksjon

6 Akustisk signalgiver /

bakgrunnsbelysning på / av

7 Hellingsretning 8 Akustisk signalgiver aktiv 9 HOLD: Aktuell måleverdi holdes 10 Vinkel-referanseverdi innstilt 11 Batteritilstand

12 Hellingsvinkel 13 Måleenheter 14 Horisontalt vaterpass 15 Vertikalt vaterpass 16 Magneter 17 Måleate 18 Batterirom (Bakside)

4 5 6

Innlegging av batterier

Åpne batterirommet og sett inn batteriene ifølge installasjonssymbolene. Sørg for at polene blir lagt riktig.

Innkopling og måling

Før hver måling må du påse at referansefunksjonen er deaktivert.

DigiLevel Plus kan måle vinkler kontinuerlig til 360°. – Slå på apparatet med tast (4). – Hellingsvinkelen kan avleses i displayet (12). Dersom hellingene leses opp ned,

tilpasser indikeringsretningen seg automatisk.

– I tillegg vises den aktuelle hellingsretningen med symbol (7).

Valg av måleenhet

Med knapp (5) koples måleenheten om mellom ° grad, % og mm/m – visning.

Kalibrering

1. Posisjoner apparatets måleate (17) mot en rett og markert undergrunn (se illustr.

nedenfor). Slå på apparatet (4) og trykk på CAL knappen (3) helt til CAL 1 vises.

2. Trykk på CAL-knappen (3) igjen. CAL 1 blinker. Deretter skifter visningen til CAL 2.

3. Drei nå vaterpasset horisontalt 180° og still det nøyaktig på den markerte aten (invertert måling). Trykk deretter på CAL-knappen (3). CAL 2 blinker. Kalibreringen er avsluttet når måleverdien vises i displayet.

Apparatet er riktig kalibrert når det viserde samme måleverdiene i begge posisjonene (0° og 180°).

Endring av vinkel-referanseverdien

Med knapp (2) kan man overføre hellinger. Til dette legges apparatet på ønsket helling, og trykk så på knapp (2). Deretter skifter displayet over til «0,0°», «REF» blinker i displayet, og den ønskede referansevinkelen er innstilt. Nå kan hellingen overføres til andre gjenstander.

Ved å trykke på knappen (2) igjen, deaktiveres vinkelreferanseverdien.

Vinkelreferanseverdien deaktiveres ikke å slå av apparatet.

°C / °F / måleverdi

Omgivelsestemperaturen indikeres i °C og °F ved å trykke raskt på CAL-knappen (3). Trykker du på knappen igjen, vendes det tilbake til måleverdien.

HOLD

Trykk på HOLD-knappen (5) for å holde den aktuelle måleverdien i displayet.

Akustisk signalisering

Med knapp (6) slås signalsenderen på og av. Når hellingsvinkelen står på 0°, 45°, 90° eller på den verdien som s ist ble lagret, signaliseres dette med et lydsignal.

Når du arbeider med en endret vinkel-referanseverdi, aktiveres signalsenderen til denne nye referanseverdien (0°, 45°, 90° avlesning).

DigiLevel Plus

± 0,2° ved 1° … 89°

Visningens nøyaktighet

1 desimalsted

Lagringsbetingelser

-20 ... 70°C, 80%rH, ikke kondenserende

Automatisk utkobling

etter 3 minutter

Strømforsyning

2 x 1,5V LR03 (AAA)

Mål (B x H x D) 60

600 x 66 x 30 mm

Vekt 25

315 g (inkl. batterier)

Vekt 40

495 g (inkl. batterier)

Bakgrunnsbelysning

Bakgrunnsbelysningen slås av og på ved å trykke lenge på knappen (6).

Auto-/off-funksjon

Måleinstrumentet slår seg automatisk av etter 3 minutter inaktivitet, for å skåne batteriene.

Informasjon om vedlikehold og pleie

Rengjør alle komponenter med en lett fuktet klut. Unngå bruk av pusse-, skurreog løsemidler. Ta ut batteriet/batteriene før lengre lagring. Oppbevar apparatet på et rent og tørt sted.

Kalibrering

Måleinstrumentet må kalibreres regelmessig for å garantere nøyaktige måleresultater. Vi anbefaler et kalibreringsintervall på ett år. Ta kontakt med din forhandler i denne s ammenhengen, eller henvend deg til serviceavdelingen hos UMAREX-LASERLINER.

Fare pga. sterke magnetfelt

Sterke magnetfelt kan ha skadelige innvirkninger på personer med aktive implantater (f.eks. hjerte-stimulator) og på elektroniske apparatet (f.eks. magnetkort,mekaniske klokker,

nmekanikk, festplater).

Når det gjelder den innvirkningen sterke magnetfelt har på personer, må de respektive nasjonale forskriftene tas til etterretning, som eksempelvis forskrift BGV B11 §14

«Elektromagnetiske felt» fra yrkesorganisasjonene i Forbundsrepublikken Tyskland. For å unngå en forstyrrende innytelse, må magnetene alltid holdes i en avstand på minst

30 cm fra de implantatene og apparatene som settes i fare.

Tekniske data

Den elektroniske målingens nøyaktighet

± 0,1° ved 0° … 1° ± 0,1° ved 89° … 90°

Vaterpassets nøyaktighet ± 1 mm/m

Arbeidsbetingelser

0 ... 50°C, 80%rH, ikke kondenserende, arbeidshøyde maks. 2000 m.o.h.

Mål (B x H x D) 25 240 x 66 x 30 mm Mål (B x H x D) 40 400 x 66 x 30 mm

Vekt 60 675 g (inkl. batterier)

Det tas forbehold om tekniske endringer. Rev21W02

EU-krav og kassering

Apparatet oppfyller alle nødvendige normer for fri samhandel innenfor EU.

Dette produktet er et elektroapparat og må kildesorteres og avfallsbehandles tilsvarende ifølge det europeiske direktivet for avfall av elektrisk og elektronisk utstyr.

Ytterligere sikkerhetsinstrukser og tilleggsinformasjon på:

http://laserliner.com/info?an=diglevpl

Kullanım kılavuzunu, ekinde bulunan 'Garanti ve Ek Uyarılar' defterini ve de bu kılavuzun sonunda bulunan İnternet link'i ile ulaşacağınız aktüel bilgiler ve uyarıları eksiksiz okuyunuz. İçinde yer alan talimatları dikkate alınız. Bu belge

saklanmak zorundadır ve cihaz elden çıkarıldığında beraberinde verilmelidir.

Fonksiyon / Kullanım Alanı

Dijital Elektronik Su Terazisi

– Yatay ve dikey açı göstergesi – Eğim hafızası açıların basit çe aktarılmasını mümkün kılmaktadır.

Genel güvenlik bilgileri

– Cihazı sadece kullanım amacına uygun şekilde teknik özellikleri dahilinde kullanınız. – Ölçüm cihazları ve aksesuarları çocuk oyuncakları değildir.

Çocukların erişiminden uzak bir yerde saklayınız.

– Cihaz üzerinde değişiklikler veya yapısal değiştirmeler yasaktır. Bu durumda cihazın

onay belgesi ve güvenlik spesikasyonu geçerliliğini kaybetmektedir.

– Cihazı mekanik yüklere, aşırı sıcaklıklara, neme veya şiddetli titreşimlere maruz

bırakmayınız.

– Bir veya birden fazla fonksiyonu arıza gösterdiğinde ya da batarya doluluğu zayıf

olduğunda cihazın bir daha kullanılmaması gerekmektedir.

Emniyet Direktieri

Elektromanyetik ışınlar ile muamele – Cihaz, elektromanyetik uyumluluğa Piyasaya Arzına İlişkin 2014/30/AB (EMC) sayılı

direktinde belirtilen, elektromanyetik uyumluluğa dair yönetmeliklere ve sınır değerlerine uygundur.

– Mekansal kullanım kısıtlamalarının, örn. hastanelerde, uçaklarda, benzin istasyonlarında

veya kalp pili taşıyan insanlrın yakınında, dikkate alınması gerekmektedir. Elektronik cihazların ve elektronik cihazlardan dolayı bunların tehlikeli boyutta etkilenmeleri veya arızalanmaları mümkündür.

– Yüksek gerilimlerin veya yüksek elektromanyetik dalgalı akım alanlarının yakınlarında

kullanılması ölçüm doğruluğunu etkileyebilir.

1 2 3

17 17

7 8 9 10 11

DigiLevel Plus

12 13

1 Ölçüm biriminin değiştirilmesi 2 Açı referans değeri koyma 3 Kalibrasyon 4 AÇMA/KAPAMA tuşu 5 Hold Fonksiyonu

6 Akustik sinyal verici / Arka fon

ışıklandırması açık/kapalı

7 Eğim yönü göstergesi 8 Akustik sinyal verici etkin 9 HOLD: aktüel ölçüm

değeri tutulur

10 Açı referans değeri yerleşti

11 Pil durumu göstergesi 12 Eğim açısı göstergesi 13 Ölçüm birimleri 14 Yatay ibre 15 Dikey ibre 16 Mıknatıslar 17 Ölçüm alanı 18 Batarya / Pil yeri (Arka sayfa)

4 5 6

DigiLevel Plus

Pilleri yerleştiriniz

Pil yuvasını açınız ve pilleri gösterilen şekillere uygun bir şekilde yerleştiriniz. Bu arada kutupların doğru olmasına dikkat ediniz.

Çalıştırma ve ölçme

Her ölçüm öncesinde referans fonksiyonunun etkisiz halde olmasına dikkat ediniz.

DigiLevel Plus açıları sürekli 360°de ölçebilir. – Cihazı tuş (4) ile çalıştırınız. – Eğim açısı göstergede (12) görüntüye gelir. Eğer boy üstü eğimler ölçülüyorsa,

bu durumda gösterge yönü otomatik olarak uyum sağlar.

– Ayrıca sembol (7) ile o anki eğim yönü gösterilir.

Ölçüm birimlerinin seçimi

(1) tuşu ile ölçüm birimleri derece°, % ve mm/m göstergeleri arasında değiştirilir.

Kalibrasyon

1. Ölçüm alanını (17) cihazdan düz ve işaretlenmiş bir zemine pozisyonlandırın (alttaki şekle bakın). Cihazı açın (4) ve CAL-tuşuna (3) CAL 1 belirir kadar basınız.

2. CAL-tuşuna (3) tekrar basınız. CAL 1 yanıp sönüyor. Sonrasında gösterge CAL 2‘ye geçiyor.

3. Şimdi su terazisini 180° dikey olarak çevirin ve tam olarak işaretlenmiş alana konumlandırın (ters açı ölçümü). Sonrasında CAL-tuşuna (3) basınız. CAL 2 yanıp sönüyor Ölçim değeri ekranda belirdiğinde kalibrasyon tamamlanmıştır.

Cihaz her iki pozisyonda da (0° und 180°) aynı ölçüm değerlerini verdiğinde doğru kalibre edilmiştir.

Acı referans değerinin değiştirilmesi

Tuş (2) ile eğimler aktarılabilirler. Bunun için cihazı istendik eğime yerleştirin ve (2) tuşuna basınız. Ardından gösterge „0,0°” şekline değişir ve ekranda „REF“ yanıp söner ve istenen referans değeri yerleşmiş olur. Şimdi eğim diğer nesnelere aktarılabilir.

Tuşa (2) bir daha basıldığında açı referans değeri etkisiz hale getirilir.

Cihazın kapatılması ile açı referans değeri etkisiz hale gelmez.

°C / °F / Ölçüm değeri

CAL tuşuna (3) kısaca basıldığında çevre ısısı °C ve °F olarak gösterilir. Yeniden basıldığında ölçüm değerine geri dönülür.

HOLD

Aktüel ölçüm değerini ekranda tutmak için Hold tuşuna (5) basınız.

Akustik Sinyalizasyon

Tuş (6) ile sinyal verici açılır/kapatılır. Eğer eğim açısı 0°, 45°, 90° veya en son kayıt değerinde duruyorsa, bu akustik olarak sinyal edilir.

Eğer değiştirilmiş bir açı referans değeri ile çalışıyorsanız, sinyal verici bu yeni referans değerine (0°, 45°, 90° gösterge) aktive olur.

Teknik veriler

± 0,2° 1° … 89° de

normal sıfır üzeri

Saklama koşulları

-20 ... 70°C, 80%rH, yoğuşmasız

Otomatik kapama

3 dakika sonra

Boyutlar (G x Y x D) 40

400 x 66 x 30 mm

Boyutlar (G x Y x D) 60

600 x 66 x 30 mm

Ağırlığı 25

315 g (piller dahil)

Ağırlığı 60

675 g (piller dahil)

Arka fon ışıklandırması

Tuşa (6) uzun süre basıldığında arka fon ışıklandırması açılır / kapatılır.

Auto Off (otomatik kapama) Fonksiyonu

Ölçüm cihazı 3 dakika boyunca kullanılmadığında pillerin tasarrufu için otomatik olarak kapanır.

Bakıma koruma işlemlerine ilişkin bilgiler

Tüm bileşenleri hafçe nemlendirilmiş bir bez ile temizleyin ve temizlik, ovalama ve çözücü maddelerinin kullanımından kaçının. Uzun süreli bir depolama öncesinde bataryaları çıkarınız. Cihazı temiz ve kuru bir yerde saklayınız.

Kalibrasyon

Ölçüm sonuçlarının doğruluğu sağlanabilmesi için ölçüm cihazının düzenli olarak kalibre edilmesi gerekmektedir. Bizim tavsiyemiz bir yıllık ara ile kalibre edilmesidir. Satıcınızla iletişime geçin veya UMAREX-LASERLINER‘in servis bölümüne başvurun.

Kuvvetli manyetik alanlardan dolayı tehlike

Kuvvetli manyetik alanlar aktif vücut destek sistemlerine (örneğin kalp pili) sahip kişilere ve elektromekanik cihazlara (örneğin manyetik kartlar, mekanik saatler, hassas mekanik sistemler, sabit diskler) zararlı etkilerde bulunabilir.

Kişilerin üzerinde kuvvetli manyetik alanların etkisi bakımından örneğin Federal Almanya‘da meslek odalarının BGV B11 §14 „Elektromanyetik Alanlar“ adlı tüzüğü gibi ilgili ulusal düzenlemeler ve talimatlar dikkate alınmalıdır.

Zarar verici bir etki olmasını önlemek için mıknatısların ve risk altında bulunan ilgili implantların ve cihazların arasında en az 30 cm mesafe bırakın.

Elektronik ölçümün utarlığı

± 0,1° 89° … 90° de

Gösteri hassasiyeti 1 ondalık yeri

İbre tutarlığı ± 1 mm/m

0 ... 50°C, 80%rH, yoğuşmasız,

± 0,1° 0° … 1° de

Çalıştırma şartları

Çalışma yükseklik maks. 2000 m

Güç kaynağı 2 x 1,5V LR03 (AAA) Boyutlar (G x Y x D) 25 240 x 66 x 30 mm

Ağırlığı 40 495 g (piller dahil)

Teknik değişiklik yapma hakkı saklıdır. Rev21W02

AB Düzenlemeleri ve Atık Arıtma

Bu cihaz, AB dahilindeki serbest mal ticareti için geçerli olan

tüm gerekli standartların istemlerini yerine getirmektedir. Bu ürün elektrikli bir cihaz olup Avrupa Birliği‘nin Atık Elektrik

ve Elektronik Eşyalar Direktifi uyarınca ayrı olarak toplanmalı

ve bertaraf edilmelidir. Diğer emniyet uyarıları ve ek direktifler için:

http://laserliner.com/info?an=diglevpl

DigiLevel Plus

Полностью прочтите инструкцию по эксплуатации, прилагаемый проспект "Информация о гарантии и дополнительные сведения", а также последнюю информацию и указания, которые можно найти по ссылке на сайт, приведенной в конце этой инструкции. Соблюдать содержащиеся в этих документах указания.

Этот документ следует хранить и при передаче прибора другим пользователям передавать вместе с ним.

Назначение / Применение

Цифровой электронный уровень

– Горизонтальный и вертикальный индикатор угла

– Запоминающее устройство наклона позволяет простую передачу углов.

Общие указания по технике безопасности

– Прибор использовать только строго по назначению и в пределах условий,

указанных в спецификации.

– Измерительные приборы и принадлежности к ним - не игрушка. Их следует хранить

в недоступном для детей месте.

– Вносить в прибор любые изменения или модификации запрещено, в противном случае

допуск и требования по технике безопасности утрачивают свою силу.

– Не подвергать прибор механическим нагрузкам, чрезмерным температурам,

влажности или слишком сильным вибрациям.

– Работа с прибором в случае отказа одной или нескольких функций или при низком

заряде батареи строго запрещена.

Правила техники безопасности

Обращение с электромагнитным излучением

– В измерительном приборе соблюдены нормы и предельные значения, установленные

применительно к электромагнитной совместимости согласно директиве о электромагнитная совместимость (EMC) 2014/30/EU.

– Следует соблюдать действующие в конкретных местах ограничения по эксплуатации,

например, запрет на использование в больницах, в самолетах, на автозаправках или рядом с людьми с кардиостимуляторами. В таких условиях существует возможность опасного воздействия или возникновения помех от и для электронных приборов.

– Эксплуатация под высоким напряжением или в условиях действия мощных

электромагнитных переменных полей может повлиять на точность измерений.

1 2 3

17 17

7 8 9 10 11

DigiLevel Plus

12 13

Изменение единиц измерения

Установление эталонного значения угла

Калибровка

Кнопка ВКЛ./ВЫКЛ.

Функция удержания показаний

Генератор акустических сигналов / подсветка экрана вкл./выкл.

Индикация направления наклона

Генератор акустических сигналов включен

УДЕРЖАНИЕ (HOLD): удерживается текущий результат измерения

Точка отсчета для измерения угла установлена

Индикация состояния батареи

Индикация угла наклона

Единицы измерения

Горизонтальный уровеньl

Вертикальный уровень

Магниты

Измерительная поверхность

Отделение для батарей (Задняя сторона)

4 5 6

Установка батарей

Откройте отделение для батарей и установите батареи с соблюдением показанной полярности. Не перепутайте полярность.

Включение и измерение

Перед каждым измерением обязательно проверить, чтобы функция привязки к исходному положению была отключена.

Прибор DigiLevel Plus может непрерывно измерять угол в пределах 360°. – Включите прибор с помощью клавиши (4). – Угол наклона появляется на дисплее (12). Если наклон измеряется над

головой работающего, то направление индикации автоматически адаптируется к положению прибора.

– Фактическое направление наклона индицируется дополнительно с помощью

символа (7).

Выбор единицы измерения

С помощью клавиши (1) происходит выбор единицы измерения между ° градусами, процентами и мм/м.

Калибровка

1. Разместить измерительную поверхность (17) прибора на прямом отмеченном маркировкой основании (см. рис. внизу). Включить прибор (4) и удерживать кнопку CAL (3) нажатой до тех пор, пока появится надпись CAL 1.

2. Снова нажать кнопку CAL (3). CAL 1 мигает. После этого индикация меняется на CAL 2.

3. Теперь повернуть уровень на 180° по горизонтали и установить точно на отмеченной маркировкой поверхности (измерение перехода). Затем нажать кнопку CAL (3). CAL 2 мигает. Калибровка завершена, когда на дисплее появится результат измерения.

Прибор откалиброван правильно, если в обоих положениях (0° и 180°) он выдает одинаковые показания.

Изменение опорной величины угла

С помощью клавиши (2) возможна передача наклонов. Для этого положите прибор на желательную наклонную поверхность и нажмите клавишу (2). Затем индикация меняется на „0,0°”, на дисплее мигает надпись „REF“, требуемая точка отсчета для измерения угла установлена. Теперь этот угол наклона может быть перенесен на другие предметы.

Повторным нажатием кнопки (2) точка отсчета для измерения отменяется.

Точка отсчета для измерения угла не отменяется в результате выключения прибора.

°C / °F / результат измерения

Кратким нажатием кнопки CAL (3) на дисплей выводятся показания температуры окружающей среды в °C и °F. При повторном нажатии снова появляются результаты измерений.

HOLD

Оставить на дисплее текущий результат измерения можно нажатием кнопки удержания Hold (5).

Звуковая сигнализация

С помощью клавиши (6) происходит включение и выключение датчика сигнала. При угле наклона, равном 0°, 45°, 90° или последней записанной впамяти величине, подается звуковой сигнал.

Если Вы работаете с измененной опорной величиной угла, то датчик сигнала активируется на эту новую опорную величину угла (индикация 0°, 45°, 90°).

DigiLevel Plus

Технические данные

± 0,2° при 1° … 89°

Точность уровня

± 1 мм/м

Электропитание

2 x 1,5V LR03 (тип AAA)

Размеры (Ш x В x Г) 40

400 x 66 x 30 мм

Вес 25

315 г (с батарейки)

Вес 60

675 г (с батарейки)

Фоновая подсветка

Фоновая подсветка включается / выключается длительным нажатием кнопки (6).

Функция автоматического отключения

В целях экономии заряда батарей измерительный прибор автоматически отключается через 3 минут простоя.

Информация по обслуживанию и уходу

Все компоненты очищать слегка влажной салфеткой; не использовать чистящие средства, абразивные материалы и растворители. Перед длительным хранением прибора обязательно вынуть из него батарею/батареи. Прибор хранить в чистом и сухом месте.

Калибровка

Для обеспечения точности результатов измерений следует регулярно проводить калибровку измерительного прибора. Мы рекомендуем проводить калибровку с периодичностью раз в год. Вы можете получить консультацию по этому вопросу у вашего продавца или сотрудников службы поддержки UMAREX-LASERLINER.

Опасно! Мощные магнитные поля

Мощные магнитные поля могут оказывать вредное воздействие на людей с активными медицинскими имплантатами (например, кардиостимуляторами) и электромеханические приборы (например, магнитные карты, механические часы, приборы точной механики, жесткие диски).

В отношении воздействия мощных магнитных полей на людей следует соблюдать соответствующие действующие в конкретной стране нормы и правила, например, правила отраслевых страховых обществ B11 §14 „Электромагнитные поля“ в Германии.

Во избежание опасных помех между магнитами и соответствующими чувствительными имплантатами и приборами всегда соблюдайте безопасное расстояние не менее 30 см.

Точность электронного измерения

± 0,1° при 0° … 1° ± 0,1° при 89° … 90°

Точность показаний 1 десятичный знак

Рабочие условия

0 ... 50°C, 80%rH, без образования конденсата, Рабочая высота не более 2000 м над уровнем моря

Условия хранения -20 ... 70°C, 80%rH, без образования конденсата

Автоматическое отключение через 3 минуты

Размеры (Ш x В x Г)

Вес

240 x 66 x 30 мм

600 x 66 x 30 мм

495 г (с батарейки)

Изготовитель сохраняет за собой право на внесение технических изменений. Rev21W02

Правила и нормы ЕС и утилизация

Прибор выполняет все необходимые нормы, регламентирующие свободный товарооборот на территории ЕС.

Данное изделие представляет собой электрический прибор, подлежащий сдаче в центры сбора отходов и утилизации в разобранном виде в соответствии с европейской директивой о бывших в употреблении электрических и электронных приборах.

Другие правила техники безопасности и дополнительные инструкции см. по адресу: http://laserliner.com/info?an=diglevpl

Уважно прочитайте інструкцію з експлуатації та брошуру «Інформація про гарантії та додаткові відомості», яка додається, та ознайомтесь з актуальними даними та рекомендаціями за посиланням в кінці цієї

інструкції. Дотримуйтесь настанов, що в них містяться. Цей документ зберігати та докладати до пристрою, віддаючи в інші руки.

Функціонування / застосування

Цифровий електронний рівень

– Горизонтальний та вертикальний показник кута

– Функція пам‘яті зберігає показники кута нахилу та дозволяє легко переносити кути.

Загальні вказівки по безпеці

– Використовуйте прилад виключно за призначеннями

в межах заявлених технічних характеристик.

– Вимірювальні прилади і приладдя до них — не дитяча іграшка. Зберігати у недосяжному

для дітей місці.

– Переробки та зміни конструкції приладу не дозволяються, інакше анулюються допуск до

експлуатації та свідоцтво про безпечність.

– Не наражайте прилад на механічне навантаження, екстремальну температуру,

вологість або сильні вібрації.

– Забороняється експлуатація приладу при відмові однієї чи кількох функцій або при

занизькому рівні заряду елемента живлення.

Вказівки з техніки безпеки

Поводження з джерелами електромагнітного випромінювання

– Вимірювальний прилад відповідає вимогам і обмеженням щодо електромагнітної

сумісності згідно з директивою ЄС про електромагнітної сумісності (EMC) 2014/30/EU.

– Необхідно дотримуватися локальних експлуатаційних обмежень, наприклад, в лікарнях,

літаках, на заправних станціях або поруч з людьми з електрокардіостимулятором. Існує можливість негативного впливу або порушення роботи електронних пристроїв / через електронні пристрої.

– При використанні в безпосередній близькості від ліній високої напруги або

електромагнітних змінних полів результати вимірювань можуть бути неточними.

1 2 3

17 17

7 8 9 10 11

DigiLevel Plus

4 5 6

12 13

Перемикання одиниць виміру

Встановити кутове референтне значення

Калібрування

Кнопка УВІМКН./ВИМКН.

Функція втримання показань

Увімкнення та вимкнення звукового сигнала / задньої підсвітки

Індикація напряму нахилу

Звуковий сигнал задіяно

HOLD: відображення щойно виміряного значення утримується

Увімкнення та вимкнення звукового сигнала / задньої підсвітки

Індикація стану батарей

Індикація кута нахилу

Одиниці виміру

Горизонтальний рівень

Вертикальний рівень

Mагнити

Вимірювальна площа

Відсік для батарейок (Задній бік)

DigiLevel Plus

Встановити акумулятори

Відкрити відсік для батарейок і вкласти батарейки згідно з символами. Слідкувати за полярністю.

Увімкнення та замірювання

Перед кожним вимірюванням перевіряйте вимкнення функції завдання опорного значення.

DigiLevel Plus може виконувати заміри безперервно в діапазоні 360°. – Увімкнути прилад натисканням кнопки (4). – Кут нахилу відображається на дисплеї (12). Якщо нахил замірюється іншим боком,

дані автоматично відповідним чином змінюютьс.

– Додатково відображається нахил в поточний момент часу (7).

Вибір одиниці виміру

Вибір одиниці виміру h ° градуси, % або мм/м здійснюється за допомогою кнопки (1).

Калібрування

1. Розмістити вимірювальну площу (17) приладу на прямій і позначеній основі (див. мал.

внизу). Ввімкнути прилад (4), натискати кнопку CAL до тих пір(3), поки не з’явиться CAL 1.

2. Кнопку CAL (3) натиснути повторно. CAL 1 блимає.

Потім показники змінюються на CAL 2.

3. Тепер поверніть рівень на 180° по горизонталі і встановіть прямо на позначену

площу (вимір оберту). Потім натиснути кнопку CAL (3). CAL 2 блимає. Калібрування завершено, якщо на дисплеї з‘являється результат вимірювання.

Прилад правильно відкалібрований, якщо в обох положеннях (0° і180°) показує одинакові виміряні величини.

Змінювання референтного значення кута

За допомогою кнопки (2) можна передавати кут нахилу. Для цього встановити прилад в необхідний кут нахилу та натиснути кнопку (2). Зрештою індикація має змінитися на «0,0°», на дисплеї заблимає «REF», і бажаний опорний кут буде задано. Зараз можна переносити кут нахилу на інші предмети.

Поновне натискання кнопки (2) зробить недіючим опорне значення кута.

Вимикання приладу не призводить до скасування опорного значення кута.

°C / °F / вимір

Короткочасно натиснувши кнопку «CAL» (3), можна отримати температуру довкілля в °C і °F. Поновне натискання поверне до виміряного значення.

HOLD

Щоб затримати поточне виміряне значення на дисплеї, натисніть кнопку «Hold» (5).

Акустична сигналізація

Кнопка (6) вмикає та вимикає сигнальний пристрій. При куті нахилу 0°, 45°, 90° або при куті нахилу, який було задано,автоматично лунає акустичний сигнал.

При роботі зі зміненим референтним кутом сигнальний пристрій активується при новому референтному значенні (0°, 45°, 90°).

Технічні параметри

± 0,2° при 1° … 89°

Точність рівня

± 1 мм/м

моря (нормальний нуль)

Автоматичне вимкнення

через 3 хвилини

Розміри (Ш x В x Г) 25

240 x 66 x 30 мм

Розміри (Ш x В x Г) 60

600 x 66 x 30 мм

Маса 40

495 г (з батарейки)

Задня підсвітка

Задню підсвітку вмикають та вимикають більш тривалим натисканням кнопки (6).

Функція автоматичного вимкнення

Задля збереження батарей вимірювальний пристрій самовимикається через 3 хвилин бездіяльності.

Інструкція з технічного обслуговування та догляду

Всі компоненти слід очищувати зволоженою тканиною, уникати застосування миючих або чистячих засобів, а також розчинників. Перед тривалим зберіганням слід витягнути елемент (-ти) живлення. Зберігати пристрій у чистому, сухому місці.

Калібрування

Для забезпечення точності результатів вимірювань слід регулярно проводити калібрування вимірювального приладу. Рекомендуємо проводити калібрування щорічно. З цього приводу ви можете звернутися до вашого продавця або співробітників служби підтримки UMAREX-LASERLINER.

Небезпека впливу сильного магнітного поля

Сильні магнітні поля можуть спричинити шкідливий вплив на людей з електронними імплантатами (наприклад, з кардіостимуляторами) та на електромеханічні пристрої (наприклад, на карти з магнітним кодом, механічні годинники, точну механіку, жорсткі диски).

Необхідно враховувати і дотримуватися відповідних національних норм і положень щодо впливу сильних магнітних полів на людей, наприклад, у Федеративній Республіці Німеччині приписи галузевих страхових товариств BGV B11 §14 „Електромагнітні поля“.

Щоб уникнути перешкод через вплив магнітних полів, магніти завжди повинні знаходитися на відстані не менше 30 см від імплантатів і пристроїв.

Електронна точність Вимірювання

± 0,1° при 0° … 1° ± 0,1° при 89° … 90°

Точність індикації 1 десятковий знак

Режим роботи

0 ... 50°C, 80%rH, без конденсації, Робоча висота max. 2000 м над рівнем

Умови зберігання -20 ... 70°C, 80%rH, без конденсації

Живлення 2 x 1,5В LR03 (тип AAA)

Розміри (Ш x В x Г)

Маса

400 x 66 x 30 мм

315 г (з батарейки)

675 г (з батарейки)

Право на технічні зміни збережене. Rev21W02

Нормативні вимоги ЄС й утилізація

Цей пристрій задовольняє всім необхідним нормам щодо вільного обігу товарів в межах ЄС.

Згідно з європейською директивою щодо електричних і електронних приладів, що відслужили свій термін, цей виріб як електроприлад підлягає збору й утилізації окремо від інших відходів.

Детальні вказівки щодо безпеки й додаткова інформація на сайті: http://laserliner.com/info?an=diglevpl

DigiLevel Plus

Kompletně si pročtěte návod k obsluze, přiložený sešit „Pokyny pro záruku a dodatečné pokyny“, aktuální informace a upozornění v internetovém odkazu na konci tohoto návodu. Postupujte podle zde uvedených instrukcí. Tato doku-

mentace se musí uschovat a v případě předání zařízení třetí osobě předat zároveň se zařízením.

Funkce / použití

Digitálna elektronická vodováha – Horizontální a vertikální ukazovatel úhlu

– Pamäť sklonu umožňuje jednoduchý prenos uhlov.

Všeobecné bezpečnostní pokyny

– Používejte přístroj výhradně k určenému účelu použití v rámci daných specikací. – Měřicí přístroje a příslušenství nejsou hračkou pro děti. Uchovávejte tyto přístroje

před dětmi.

– Nejsou dovolené přestavby nebo změny na přístroji, v takovém případě by zaniklo

schválení přístroje a jeho bezpečnostní specikace.

– Nevystavujte přístroj žádnému mechanickému zatížení, extrémním teplotám,

vlhkosti nebo silným vibracím.

– Pokud selže jedna nebo více funkcí nebo je příliš slabé nabití baterie, nesmí se již

přístroj používat.

Bezpečnostní pokyny

Zacházení s elektromagnetickým zářením – Měřicí přístroj dodržuje předpisy a mezní hodnoty pro elektromagnetickou kompatibilitu

podle směrnice EMC 2014/30/EU.

– Je třeba dodržovat místní omezení, např. v nemocnicích, letadlech, čerpacích stanicích

nebo v blízkosti osob s kardiostimulátory. Existuje možnost nebezpečného ovlivnění nebo poruchy elektronických přístrojů.

– Při použití v blízkosti vysokého napětí nebo pod elektromagnetickými střídavými poli

může být ovlivněna přesnost měření.

1 2 3

17 17

7 8 9 10 11

DigiLevel Plus

12 13

1 Přepínání jednotky měření 2 Nastavení referenční hodnoty úhlu 3 Kalibrace 4 Tlačítko ZAP/VYP 5 Funkce Hold (přidržení)

6 Vysílač akustického signálu /

osvětlení pozadí zap/vyp

7 Zobrazení směru sklonu 8 Vysílač akustického signálu aktivní 9 HOLD: aktuální změřená hodnota

zůstane zobrazena

10 Hodnota referenčního úhlu nastavena

11 Indikace stavu baterií 12 Zobrazení úhlu sklonu 13 Jednotky měření 14 Horizontální libela 15 Vertikální libela 16 Magnesy 17 Měřicí plocha 18 Bateriový kryt (Zadní strana)

4 5 6

Vkládání baterií

Otevřete přihrádku na baterie a podle symbolů pro instalování vložte baterie. Dbejte přitom na

správnou polaritu.

Zapínání a měření

Před každým měřením dávejte pozor, aby byla deaktivovaná referenční funkce.

DigiLevel Plus může měřit kontinuálně úhly do 360°. – Zapněte přístroj tlačítkem (4). – Na displeji (12) se zobrazí úhel sklonu. Pokud je měřen sklon nahoře nad hlavou,

směr displeje se automaticky přizpůsobí.

– Symbol (7) navíc indikuje okamžitý směr sklonu.

Volba měrné jednotky

Tlačítkem (1) se přepíná měrná jednotka mezi indikací ve stupních °, % a mm/m.

Kalibrace

1. Položte přístroj měřicí plochou (17) na rovný a označený podklad (viz obr. níže). Zapněte přístroj (4) a tlačítko CAL (3) přidržte tak dlouho stlačené, až zobrazí se CAL 1.

2. Znovu stiskněte tlačítko CAL (3). Bliká CAL 1. Potom přejde zobrazení na CAL 2.

3. Nyní vodováhu horizontálně otočte o 180° a položte přesně na označenou plochu (měření s otočením). Potom stiskněte tlačítko CAL (3). Bliká CAL 2. Kalibrace je ukončena, když se na displeji objeví naměřená hodnota.

Přístroj je kalibrován správně, pokud v obou polohách (0° a 180°) zobrazuje stejné naměřené hodnoty.

Změna referenční hodnoty úhlu

Tlačítkem (2) je možné přenášet sklon. Přístroj přiložíme na požadovaný sklon a stiskneme tlačítko (2). Na displeji se potom zobrazí „0,0°”, začne blikat „REF“ a požadovaný referenční úhel je nastaven. Nyní lze tento sklon přenést na jiné předměty.

Opakovaným stisknutím tlačítka (2) se hodnota referenčního úhlu deaktivuje.

Vypnutím přístroje se hodnota referenčního úhlu nedeaktivuje.

Měřená hodnota °C / °F

Krátkým stisknutím tlačítka CAL (3) se okolní teplota zobrazí v °C a °F. Opakované stisknutí přepne zpět na měřenou hodnotu.

HOLD

Pro přidržení aktuální měřené hodnoty na displeji stiskněte tlačítko Hold (5).

Akustická signalizace

Tlačítkem (6) se zapíná a vypíná signalizační hlásič. Když je úhel sklonu na 0°, 45°, 90° nebo na poslední hodnotě uložené v paměti, je to akusticky signalizováno.

Když pracujete se změněnou referenční hodnotou úhlu, signalizační hlásič se aktivuje na tuto novou referenční hodnotu (indikace 0°, 45°, 90°) .

DigiLevel Plus

± 0,2° mezi 1° … 89°

Přesnost ukazatelů

1 desetinné místo

Automatické vypnutí

po 3 minutách

Napájecí zdroj

2 x 1,5V LR03 (typ AAA)

Rozměry (š x v x hl) 40

400 x 66 x 30 mm

Rozměry (š x v x hl) 60

600 x 66 x 30 mm

Hmotnost 25

315 g (včetně baterie)

Osvětlení pozadí

Osvětlení pozadí se zapíná / vypíná dlouhým stisknutím tlačítka (6).

Funkce Auto OFF

Měřicí přístroj se po 3 minutách nečinnosti automaticky vypne, aby se šetřily baterie.

Pokyny pro údržbu a ošetřování

Všechny komponenty čistěte lehce navlhčeným hadrem a nepoužívejte žádné čisticí nebo abrazivní prostředky ani rozpouštědla. Před delším skladováním vyjměte baterii/baterie. Skladujte přístroj na čistém, suchém místě.

Kalibrace

Pro zajištění přesnosti měřených výsledků se měřicí přístroj musí pravidelně kalibrovat. Kalibrace doporučujeme provádět v jednoročním intervalu. Spojte se sVaším specializovaným prodejcem nebo využijte servisního oddělení společnosti UMAREX-LASERLINER.

Ohrožení silnými magnetickými poli

Silná magnetická pole mohou mít škodlivý vliv na osoby s aktivními zdravotními pomůckami (např. kardiostimulátorem) a na elektromechanické přístroje (např. magnetické karty, mechanické hodiny, jemnou mechaniku, pevné disky).

Ohledně vlivu silných magnetických polí na osoby je nutné zohlednit příslušná národní ustanovení a předpisy, ve Spolkové republice Německo je to například profesní předpis

BGV B11 §14 „Elektromagnetická pole“.

Aby se zabránilo rušivým vlivům, udržujte vždy mezi magnety a ohroženými implantáty a přístroji odstup minimálně 30 cm.

Technické údaje

± 0,1° mezi 0° … 1°

Elektronická přesnost Měření

± 0,1° mezi 89° … 90°

Přesnost libely ± 1 mm/m

0 ... 50°C, 80%rH, nekondenzující,

Pracovní podmínky

Pracovní výška max. 2000 m n.m (normální nulový bod)

Skladovací podmínky -20 ... 70°C, 80%rH, nekondenzující

Rozměry (š x v x hl) 25 240 x 66 x 30 mm

Hmotnost 40 495 g (včetně baterie) Hmotnost 60 675 g (včetně baterie)

Technické změny vyhrazeny. Rev21W02

Ustanovení EU a likvidace

Přístroj splňuje všechny potřebné normy pro volná pohyb zboží v rámci EU.

Tento výrobek je elektrický přístroj a musí být odděleně vytříděn a zlikvidován podle evropské směrnice pro použité elektrické a elektronické přístroje.

Další bezpečnostní a dodatkové pokyny najdete na:

http://laserliner.com/info?an=diglevpl

Lugege käsitsusjuhend, kaasasolev vihik „Garantii- ja lisajuhised“ ja aktuaalne informatsioon ning juhised käesoleva juhendi lõpus esitatud interneti-lingil täielikult läbi. Järgige neis sisalduvaid juhiseid. Käesolev dokument tuleb alles

hoida ja seadme edasiandmisel kaasa anda.

Funktsioon / kasutamine

Digitaalne elektrooniline vesilood – Horisontaalne ja vertikaalne nurganäidik – Kaldemälu võimaldab nurki hõlpsalt üle kanda.

Üldised ohutusjuhised

– Kasutage seadet eranditult spetsikatsioonide piires vastavalt selle kasutusotstarbele.

– Mõõteseadmete ja tarvikute puhul pole tegemist lastele mõeldud mänguasjadega.

Hoidke lastele kättesaamatult.

– Ümberehitused või muudatused pole seadmel lubatud, seejuures kaotavad luba ning

ohutusspetsikatsioon kehtivuse.

– Ärge laske seadmele mõjuda mehaanilist koormust, ülikõrgeid temperatuure,

niiskust ega tugevat vibratsiooni.

– Seadet ei tohi enam kasutada, kui üks või mitu funktsiooni on rivist välja langenud

või patarei laeng on nõrk.

Ohutusjuhised

Elektromagnetilise kiirgusega ümber käimine – Mõõteseade vastab elektromagnetilise ühilduvuse eeskirjadele ja piirväärtustele

vastavalt EMC-määrusele 2014/30/EL.

– Järgida tuleb kohalikke käituspiiranguid, näiteks haiglates, lennujaamades,

tanklates või südamerütmuritega inimeste läheduses. Valitseb ohtliku mõjutamise või häirimise võimalus elektrooniliste seadmete poolt ja kaudu.

– Mõõtetäpsust võivad mõjutada kasutamine suure pinge või tugevate elektromagnetiliste

vahelduvväljade läheduses.

1 2 3

17 17

7 8 9 10 11

DigiLevel Plus

12 13

1 Mõõtühiku ümberseadmine 2 Nurga lähteväärtuse seadmine 3 Kalibreerimine 4 SISSE-/VÄLJA-klahv 5 Hold-funktsioon

6 Akustiline signaaliandur /

taustavalgustus sisse/välja

7 Kaldesuuna kuva 8 Akustiline signaaliandur aktiivne 9 HOLD: hoitakse aktuaalset

mõõteväärtust

10 Nurga referentsväärtus määratud

11 Patarei täitetaseme kuva 12 Kaldenurga kuva 13 Mõõtühikud 14 Horisontaalne lood 15 Vertikaalne lood 16 Magnetid 17 Mõõtepind 18 Patareide kast (Tagakülg)

4 5 6

DigiLevel Plus

Patareide sisestamine

Avage patareide kast ja asetage patareid sisse nii, nagu sümbolil näidatud. Pöörake sealjuures tähelepanu õigele polaarsusele.

Sisse lülitamine ja mőőtmine

Pöörake enne igakordset mõõtmist tähelepanu sellele, et referentsfunktsioon on deaktiveeritud.

DigiLevel Plus suudab mőőta kuni 360° nurka.

– Lülitage seade nupuga (4) sisse. – Ekraanile (12) ilmub kaldenurk. Kui kallet mőődetakse pea kohal, kohandub

ekraanisuund sellega automaatselt.

– Lisaks kuvatakse sümboliga (7) hetke kaldesuund.

Mőőtühiku valimine

Nupuga (1) saab vahetada mőőtühikuid ja valida kraadid, protsendid vői mm/m.

Kalibreerimine

1. Positsioneerige mõõtepind (17) seadmest sirgele ja märgistatud aluspinnale (vt alltoodud

joonist). Lülitage seade sisse (4) ja hoidke CAL-nuppu (3) all, kuni hakkab ilmub CAL 1.

2. Vajutage uuesti CAL-klahvi (3). CAL 1 vilgub. Seejärel lülitub näit CAL 2 peale.

3. Nüüd pöörake vesiloodi 180° võrra horisontaalseks ja asetage see täpselt märgistatud pinnale (ümberpööratud mõõtmine). Vajutage seejärel CAL-klahvi (3). CAL 2 vilgub. Kalibreerimine on lõpetatud, kui mõõteväärtus ilmub displeile.

Seade on õigesti kalibreeritud, kui kuvab mõlemas positsioonis (0° ja 180°) samu mõõteväärtuseid.

Nurga lähteväärtuse muutmine

Nupuga (2) saab kőiki kaldeid üle kanda. Selleks seadke seade soovitud nurga alla ja vajutage nuppu (2). Seejärel lülitub näidik „0,0°” peale, displeil vilgub „REF“ ja soovitud

referentsnurk on määratud. Nüüd saab kallet kanda üle kőigile teistele esemetele.

Klahvi (2) uuesti vajutamisega deaktiveeritakse nurga referentsväärtus.

Seadme väljalülitamisega nurga referentsväärtust ei deaktiveerita.

°C / °F / mõõteväärtus

CAL-klahvi (3) lühikese vajutamisega näidatakse ümbrustemperatuuri ühikutes °C ja °F. Uuesti vajutamisega lülitutakse mõõteväärtuse juurde tagasi.

HOLD

Hoidmaks aktuaalset mõõteväärtust displeil, vajutage Hold-klahvi (5).

Akustiline heli

Akustilise heli saab nupuga (6) sisse vői välja lülitada. Kui kaldenurk on 0°, 45°, 90° vői viimati salvestatud väärtusel, antakse sellest märku akustilise heliga.

Kui töötate nurga muudetud lähteväärtusega,aktiveerub akustiline heli uuel lähteväärtusel (0°, 45°, 90°).

Tehnilised andmed

± 0,2° 1° … 89° juures

Näidu täpsus

1 kümnendkoht

Loodi täpsus

± 1 mm/m

töökõrgus max 2000 m üle NN (normaalnull)

Ladustamistingimused

-20 ... 70°C, 80%rH, mittekondenseeruv

Mõõdud (L x K x S) 25

240 x 66 x 30 mm

Mõõdud (L x K x S) 40

400 x 66 x 30 mm

Mõõdud (L x K x S) 60

600 x 66 x 30 mm

Kaal 60

675 g (koos patareiga)

Taustavalgustus

Klahvi (6) pikaajalise vajutamisega lülitatakse taustavalgustust sisse / välja.

Funktsioon Auto Off

Mõõteseade lülitub patareide säästmiseks pärast 3 minutit inaktiivsust automaatselt välja.

Juhised hoolduse ja hoolitsuse kohta

Puhastage kõik komponendid kergelt niisutatud lapiga ja vältige puhastus-, küürimisvahendite ning lahustite kasutamist. Võtke patareid(d) enne pikemat ladustamist välja. Ladustage seadet puhtas, kuivas kohas.

Kalibreerimine

Mõõteseadet tuleb mõõtmistulemuste täpsuse tagamiseks regulaarselt kalibreerida. Me soovitame kohaldada üheaastast kalibreerimisintervalli. Võtke ühendust oma edasimüüjaga või pöörduge ettevõtte UMAREX-LASERLINER klienditeenindusosakonna poole.

Oht tugevate magnetväljade tõttu

Tugevad magnetväljad võivad aktiivsete kehaliste abivahenditega (nt südamestimulaatorid) inimestele ja elektromehaanilistele seadmetele (nt magnetkaardid, mehaanilised kellad, peenmehaanika, kõvakettad) kahjulikke mõjusid avaldada.

Inimestele mõjuvate tugevate magnetväljadega seonduvalt tuleb arvesse võtta vastavaid siseriiklikke nõuded ja eeskirju, näiteks Saksamaa Liitvabariigis ametiliitude eeskirja BGV B11 §14 „Elektromagnetilised väljad“.

Hoidke häiriva mõjutuse vältimiseks magnetid alati ohustatud implantaatidest ja seadmetest vähemalt 30 cm kaugusel.

Elektrooniline täpsus Mőőtmine

Töötingimused

± 0,1° 89° … 90° juures

0 ... 50°C, 80%rH, mittekondenseeruv,

Automaatne väljalülitus pärast 3 minutit Toitepinge 2 x 1,5V LR03 (AAA)

Kaal 25 315 g (koos patareiga) Kaal 40 495 g (koos patareiga)

Õigus tehnilisteks muudatusteks reserveeritud. Rev21W02

ELi nõuded ja utiliseerimine

Seade täidab kõik nõutavad normid vabaks kaubavahetuseks EL-i piires.

Käesolev toode on elektriseade ja tuleb vastavalt Euroopa direktiivile elektri- ja elektroonikaseadmete jäätmete kohta eraldi koguda ning kõrvaldada.

Edasised ohutus- ja lisajuhised aadressil:

http://laserliner.com/info?an=diglevpl

± 0,1° 0° … 1° juures

DigiLevel Plus

Citiți integral instrucțiunile de exploatare, caietul însoțitor „Indicații privind garanția și indicații suplimentare“ precum și informațiile actuale și indicațiile apăsând link-ul de internet de la capătul acestor instrucțiuni. Urmați indicațiile

din cuprins. Acest document trebuie păstrat și la predarea mai departe a aparatului.

Funcţie / Utilizare

Nivelă digitală electronică – Indicator orizontal și vertical al unghiului – Memoria înclinărilor înlesnește transmiterea facilă a unghiurilor.

Indicaţii generale de siguranţă

– Utilizaţi aparatul exclusiv conform destinaţiei sale de utilizare cu respectarea

specicaţiilor.

– Aparatele de măsură şi accesoriile nu constituie o jucărie. A nu se lăsa la îndemâna

copiilor.

– Reconstruirea sau modicarea aparatului nu este admisă, astfel se anulează autorizaţia

şi specicaţiile de siguranţă.

– Nu expuneţi aparatul la solicitări mecanice, temperaturi ridicate, umiditate sau

vibraţii puternice.

– Aparatul nu trebuie să mai e folosit atunci când una sau mai multe dintre funcțiile

acestuia s-au defectat sau nivelul de încărcare a bateriilor este redus.

Indicaţii de siguranţă

Manipularea cu razele electromagnetice

– Aparatul de măsură respectă prescripțiile și valorile limită pentru compatibilitatea

electromagnetică în conformitate cu directiva EMC 2014/30/UE.

– Trebuie respectate limitările locale de funcționare de ex. în spitale, în aeroporturi,

la benzinării, sau în apropierea persoanelor cu stimulatoare cardiace. Există posibilitatea unei inuențe periculoase sau a unei perturbații de la și din cauza aparatelor electrice.

– La utilizarea în apropierea tensiunilor ridicate sau în zona câmpurilor electromagnetice

variabile ridicate poate  inuențată exactitatea măsurării.

1 2 3

17 17

7 8 9 10 11

DigiLevel Plus

12 13

1 Comutare unitate măsurare 2 Setarea valorii de referinţă a vinclului 3 Calibrare 4 Tastă PORNIT / OPRIT 5 Funcţia menţinere (hold)

6 Emiţător acustic / iluminare

fundal pornit/oprit

7 Indicare direcţie înclinare 8 Emiţător acustic activ 9 HOLD: valoarea actuală

de măsurare se menţine

10 Valoarea de referinţă a unghiului setată

11 Aşare stare baterie 12 Indicare vinclu înclinare 13 Unităţi de măsură 14 Nivelă orizontală 15 Nivelă verticală 16 Magnet 17 Suprafaţa de măsurar 18 Compartiment baterii

(Parte posterioară)

4 5 6

Introducerea bateriilor

Se deschide compar-timentul de baterii şi se introduc bateriileconform simbolurilor de

instalare. Se va respecta polaritatea corectă.

Pornirea şi măsurarea

Acordaţi atenţie înainte de fiecare măsurare ca funcţia de referenţiere să fie dezactivată.

DigiLevel Plus poate măsura unghiul continuu la 360°. – Porniţi aparatul cu ajutorul tastei (4). – Unghiul de înclinare este indicat pe aşaj (12). Dacă înclinările sunt măsurate peste

cap, direcţia de aşare se adaptează automat.

– Suplimentar cu ajutorul simbolului (7) este aşată direcţia de înclinare momentană.

Selectarea unităţii de măsură

Cu ajutorul tastei (1) aşarea unităţile de măsurare se poate comuta între ° grade, % şi mm/m.

Calibrare

1. Suprafaţa de măsurare (17) a aparatului se poziţionează pe o bază dreaptă şi marcată (vezi g. de jos). Se cuplează aparatul (4) şi se menţine apăsată tasta CAL (3) până

când apare CAL 1.

2. Apăsați din nou tasta CAL (3). CAL 1 pâlpâie. După aceea așajul schimbă la CAL 2.

3. Acum nivela se roteşte orizontal la 180° şi se aşează exact pe suprafaţa marcată (măsurare prin culcare). După aceea apăsați tasta CAL (3). CAL 2 pâlpâie. Calibrarea este încheiată când pe ecran apare valoarea de măsurare.

Aparatul este calibrat corect dacă în ambele poziţii (0° şi 180°) indică aceleaşi valori măsurate.

Modificarea valorilor de referinţă a unghiului

Cu ajutorul tastei (2) se pot transmite înclinările. Pentru aceasta aparatul se aşează la înclinaţia dorită şi se apasă tasta (2). La nal aşajul se schimbă la „0,0°”, „REF“ se aprinde intermitent pe display şi unghiul de referinţă dorit este setat. Acum înclinarea

se poate transmite la alte obiecte.

La o reapăsare a tastei (2) este dezactivată valoare de referinţă a unghiului.

La decuplarea aparatului nu se dezactivează valoarea de referinţă a unghiului.

°C / °F / valoare măsurare

La o apăsare scurtă a tastei CAL (3) este aşată temperatura mediului în °C şi °F. La o reapăsare se schimbă înapoi la valoarea de măsurare.

HOLD

Pentru a menţine valoarea măsurată actuală pe display apăsaţi tasta Hold (5).

Semnalizarea acustică

Cu ajutorul tastei (6) emiţătorul de semnal se porneşte / opreşte. Dacă unghiul de înclinare indică 0°, 45°, 90° sau ultima valoare memorată, acest fapt este semnalizat acustic.

Dacă lucraţi cu un unghi de referinţă modificat emiţătorul de semnal se activează la noua valoare de referinţă (afişare 0°, 45°, 90°).

DigiLevel Plus

± 0,2° la 1° … 89°

Exactitate aşare

1 decimala

Exactitate nivelă

± 1 mm/m

Condiții de depozitare

-20 ... 70°C, 80%rH, fără formare condens

Oprire automată

după 3 minute

Dimensiuni (L x Î x A) 40

400 x 66 x 30 mm

Dimensiuni (L x Î x A) 60

600 x 66 x 30 mm

Greutate 25

315 g (incl. baterii)

Iluminarea fundalului

La apăsarea lungă a tastei (6) se cuplează/decuplează iluminarea fundalului.

Funcţie Auto Off (auto oprire)

Aparatul de măsură se opreşte automat după 3 minute de inactivitate pentru protejarea bateriei.

Indicații privind întreținerea și îngrijirea

Curățați toate componentele cu o lavetă ușor umedă și evitați utilizarea de agenți de curățare, abrazivi și de dizolvare. Scoateți bateria/iile înaintea unei depozitări de durată. Depozitați aparatul la un loc curat, uscat.

Calibrare

Aparatul de măsură trebuie să e calibrat în mod regulat pentru a garanta exactitatea rezultatelor măsurătorilor. Recomandăm un interval de calibrare de un an. Contactați un comerciant specializat și adresați-vă departamentului service UMAREX-LASERLINER.

Pericol din cauza câmpurilor magnetice puternice

Câmpurile magnetice puternice pot cauza inuențe dăunătoare persoanelor cu aparate medicale corporale active (de ex. stimulatoare cardiace) și asupra aparatelor electromagnetice (de ex. carduri magnetice, ceasuri mecanice, mecanică nă, plăci dure).

În privința inuenței câmpurilor magnetice puternice asupra persoanelor respectați reglementările naționale și prescripțiile corespunzătoare precum este în Republica Federală Germană Regulamentul BGV (Asociației Profesionale) B11 §14 „câmpurile electromagnetice“.

Pentru a evita inuențele perturbatoare țineți magneții tot timpul la o distanță de minim 30 cm de implanturile cu potențial de pericol și aparate.

Date tehnice

Exactitate electronică Măsurare

± 0,1° la 0° … 1° ± 0,1° la 89° … 90°

0 ... 50°C, 80%rH, fără formare condens,

Condiții de lucru

Înălțime de lucru max. 2000 m peste NN

(nul normal)

Alimentare energie 2 x 1,5V LR03 (tip AAA) Dimensiuni (L x Î x A) 25 240 x 66 x 30 mm

Greutate 40 495 g (incl. baterii) Greutate 60 675 g (incl. baterii)

Ne rezervăm dreptul să efectuăm modificări tehnice. Rev21W02

Prevederile UE şi debarasarea

Aparatul respectă toate normele necesare pentru circulaţ ia liberă a mărfii pe teritoriul UE.

Acest produs este un aparat electric şi trebuie colectat separat şi debarasat în conformitate cu normativa europeană pentru aparate uzate electronice şi electrice.

Pentru alte indicaţii privind siguranţa şi indicaţii suplimentare vizitaţi: http://laserliner.com/info?an=diglevpl

Прочетете изцяло ръководството за експлоатация, приложената брошура „Гаранционни и допълнителни инструкции“, както и актуалната информация и указанията в препратката към интернет в края на това ръководство. Следвайте

съдържащите се в тях инструкции. Този документ трябва да бъде съхранен и да бъде предаден при предаването на устройството.

Функция / Използване

Цифрова електронна либела

– Показване на хоризонтална и вертикална индикация за ъгъла

– Запаметяването на наклона позволява лесното пренасяне на ъгли.

Общи инструкции за безопасност

– Използвайте уреда единствено съгласно предназначението за употреба в рамките

на спецификациите.

– Измервателните уреди и принадлежностите не са играчки за деца. Да се съхраняват

на място, недостъпно за деца.

– Не се допускат модификации и изменения на уреда. Това ще доведе до невалидност на

разрешителното и спецификацията за безопасност.

– Не излагайте уреда на механично натоварване, екстремни температури, влага или

прекалено високи вибрации.

– Уредът не трябва да се използва повече, ако една или няколко функции откажат

или ако зарядът на батериите е нисък.

Инструкции за безопасност

Работа с електромагнитно лъчение

– Измервателният уред спазва предписанията и граничните стойности

за електромагнитната съвместимост съгласно Директива 2014/30/EС за електромагнитната съвместимост (EMC).

– Трябва да се спазват локалните ограничения в работата, като напр. в болници,

в самолети, на бензиностанции или в близост до лица с пейсмейкъри. Съществува възможност за опасно влияние или смущение от електронни уреди.

– При използване в близост до високи напрежения или под силни електромагнитни

променливи полета може да бъде повлияна точността на измерване.

1 2 3

17 17

7 8 9 10 11

DigiLevel Plus

12 13

Промяна на мерните единици

Установяване на еталонната стойност на ъгъла

Калибриране

Бутон ВКЛ./ИЗКЛ.

Функция Hold (Задържане)

Акустичен сигнал / фоново осветление вкл./изкл.

Индикация Посока на наклона

Акустичен сигнал активен

HOLD: текущата измерена стойност се задържа

Референтната стойност за ъгъла е зададена

Индикация Състояние на батерията

Индикация Ъгъл на наклона

Мерни единици

Хоризонтален нивелир

Вертикален нивелир

Магнит

Измервателна повърхнина

Батерийно отделение (Обратна страна)

4 5 6

DigiLevel Plus

Поставяне на батерии

Отворете гнездото за батерии и поставете батериите според инсталационните символи. При това следете за правилна полярност.

Включване и измерване

Преди всяко измерване се уверявайте, че референтната функция е изключена.

DigiLevel Plus може да измерва ъгъл непрекъснато до 360°. – Включете уреда с бутона (4). – Ъгълът на наклон се появява на индикацията (12). Ако се измерват наклони над

главата, посоката на показание автоматично се съгласува.

– Допълнително се показва моментната посока на наклона със символа (7).

Избор на мерна единица

С бутона (1) се превключва индикацията на мерната единица между ° градуси, % и мм/м.

Калибриране

1. Измервателната повърхнина (17) на уреда да се позиционира на равна и маркирана

основа (вж. фиг. долу). Да се включи уредът (4) и клавиш CAL (3) да се натиска дотогава, докато се появи CAL 1.

2. Натиснете отново бутона CAL (3). CAL 1 мига. След това показанието превключва на CAL 2.

3. Сега либелата да се завърти хоризонтално на 180° и да се постави точно на

маркираната повърхнина (измерване чрез обръщане). След това натиснете бутона CAL (3). CAL 2 мига. Калибрирането е завършено, когато измерената стойност се появи на дисплея.

Уредът е калибриран правилно, когато и в двете позиции (0° и 180°) показва еднакви измерени стойности.

Промяна на базовата стойност на ъгъла

С бутона (2) може да се прехвърлят наклони. За целта поставете уреда на желания наклон и натиснете бутона (2). Сега индикацията се променя на „0,0°“, „REF“ започва да мига на дисплея и се задава желаният референтен ъгъл. Сега наклонът може да се прехвърли върху други предмети.

С повторно натискане на бутона (2) референтната стойност на ъгъла се деактивира.

Изключването на уреда не деактивира референтната стойност.

°C / °F / измерена стойност

С кратко натискане на бутона CAL (3) околната температура се показва в °C и °F. Повторното натискане връща индикацията за измерената стойност.

HOLD

За да задържите текущата измерена стойност на дисплея, натиснете бутона Hold (5).

Акустична сигнализация

С бутона (6) датчикът на сигнал се включва / изключва. Когато ъгълът на наклон се намира на 0°, 45°, 90° или на последната запаметена стойност, това се сигнализира звуково.

Когато работите с променена базова стойност на ъгъла, датчикът на сигнал се активира на тази нова базова стойност (0°, 45°, 90° индикация).

Технически характеристики

± 0,2° при 1° … 89°

Точност на либелите

± 1 mm/m

равнище

Автоматично изключване

след 3 минути

Размери (Ш x В x Д) 25

240 x 66 x 30 mm

Размери (Ш x В x Д) 60

600 x 66 x 30 mm

Тегло 40

495 g (вкл. батерии)

Фоново осветление

Фоновото осветление се включва/изключва с продължително натискане на бутона (6).

Функция Автоматично изключване

Измервателният уред се изключва автоматично след 3 минути липса на активност с цел икономия на батериите.

Указания за техническо обслужване и поддръжка

Почиствайте всички компоненти с леко навлажнена кърпа и избягвайте използването на почистващи и абразивни препарати и разтворители. Сваляйте батерията/батериите преди продължително съхранение. Съхранявайте уреда на чисто и сухо място.

Калибриране

Измервателният уред трябва да се калибрира редовно, за да се гарантира точността на резултатите от измерването. Препоръчваме интервал на калибриране една година. Влезте във връзка с Вашия дилър или се обърнете към сервизния отдел на UMAREX-LASERLINER.

Опасност поради силни магнитни полета

Силните магнитни полета могат да причинят неблагоприятно въздействие върху лица с активни медицински импланти (напр. пейсмейкъри) или върху електромагнитни устройства (напр. магнитни карти, механични часовници, инструменти за фина механика, твърди дискове).

По отношение на въздействието на силни магнитни полета върху хора трябва да се спазват съответните национални разпоредби и предписания, като например валидния за Федерална република Германия регламент на професионалната асоциация BGV B11 §14 „Електромагнитни полета“.

За да избегнете вредни въздействия, дръжте магнитите винаги на разстояние от най-малко 30 cм от съответните чувствителни импланти и уреди.

Електронна точностn Измерване

± 0,1° при 0° … 1° ± 0,1° при 89° … 90°

Точност на показанието 1 десетичен знак

Условия на работа

0 ... 50°C, 80%rH, Без наличие на конденз, Работна височина макс. 2000 m над морското

Условия за съхранение -20 ... 70°C, 80%rH, Без наличие на конденз

Електрозахранване 2 x 1,5V LR03 (тип AAA)

Размери (Ш x В x Д) 40

400 x 66 x 30 mm

Тегло 25 315 g (вкл. батерии)

Тегло 60 675 g (вкл. батерии)

Запазва се правото за технически изменения. Rev21W02

ЕС-разпоредби и изхвърляне

Уредът изпълнява всички необходими стандарти за свободно движение на стоки в рамките на ЕС.

Този продукт е електрически уред и трябва да се събира и изхвърля съгласно европейската директива относно отпадъците от електрическо и електронно оборудване (ОЕЕО).

Още инструкции за безопасност и допълнителни указания ще намерите на адрес:

http://laserliner.com/info?an=diglevpl

DigiLevel Plus

Διαβάστε προσεκτικά τις οδηγίες χρήσης, το συνημμένο τεύχος „Εγγύηση και πρόσθετες υποδείξεις“ καθώς και τις τρέχουσες πληροφορίες και υποδείξεις στον σύνδεσμο διαδικτύου στο τέλος αυτών των οδηγιών. Τηρείτε τις αναφερόμενες

οδηγίες. Αυτές οι οδηγίες θα πρέπει να φυλάσσονται και να παραδίδονται μαζί με τη συσκευή στον επόμενο χρήστη.

Λειτουργία / Χρήση

Ψηφιακό ηλεκτρονικό αλφάδι

– Οριζόντια και κάθετη ένδειξη γωνίας

– Η μνήμη κλίσης κάνει εφικτή την εύκολη μεταφορά των γωνιών.

Γενικές υποδείξεις ασφαλείας

– Χρησιμοποιείτε τη συσκευή αποκλειστικά σύμφωνα με τον σκοπό χρήσης εντός των

προδιαγραφών.

– Οι συσκευές και ο εξοπλισμός δεν είναι παιχνίδι. Να φυλάσσεται μακριά από παιδιά.

– Προσθήκες ή τροποποιήσεις στη συσκευή δεν επιτρέπονται. Στις περιπτώσεις αυτές

ακυρώνονται οι άδεια και οι προδιαγραφές ασφάλειας.

– Μην εκθέτετε τη συσκευή σε μηχανική καταπόνηση, πολύ υψηλές θερμοκρασίες, υγρασία

ή έντονους κραδασμούς.

– Η συσκευή δεν επιτρέπεται να χρησιμοποιείται πλέον, εφόσον υπάρξει βλάβη σε μία

ή περισσότερες λειτουργίες ή εξασθενήσει η μπαταρία.

Υποδείξεις ασφαλείας

Αντιμετώπιση της ηλεκτρομαγνητικής ακτινοβολίας

– Η συσκευή μέτρησης τηρεί τις προδιαγραφές και οριακές τιμές περί ηλεκτρομαγνητικής

συμβατότητας σύμφωνα με την Οδηγία EMC-2014/30/EΕ.

– Θα πρέπει να δίνεται προσοχή στους κατά τόπους περιορισμούς της λειτουργίας των

συσκευών π.χ. σε νοσοκομεία ή αεροπλάνα., σε πρατήρια καυσίμων, ή κοντά σε άτομα με βηματοδότη. Υπάρχει πιθανότητα εμφάνισης βλαβών ή αρνητικής επίδρασης από και μέσω ηλεκτρονικών συσκευών.

– Αν υπάρχουν κοντά υψηλές τάσεις ή υψηλά ηλεκτρομαγνητικά εναλλασσόμενα πεδία

μπορεί να επηρεαστεί η ακρίβεια μέτρησης.

1 2 3

17 17

7 8 9 10 11

DigiLevel Plus

12 13

1 Μετατροπή μονάδας μέτρησης

2 Ρύθμιση τιμής αναφοράς γωνίας

3 Βαθμονόμηση

4 Πλήκτρο ΟΝ/ΟFF

5 Λειτουργία Hold

6 Ακουστικός σηματοδότης / Φωτισμός

φόντου on/o

7 Ένδειξη φοράς κλίσης

8 Ακουστικός σηματοδότης έχει

ενεργοποιηθεί

9 HOLD: Τρέχουσα τιμής μέτρησης

παραμένει

10 Εισαγωγή της τιμής αναφοράς γωνίας

11 Ένδειξη κατάστασης μπατα-ρίας

12 Ένδειξη γωνίας κλίσης

13 Μονάδες μέτρησης

14 Οριζόντιος δείκτης

15 Κάθετος δείκτης

16 Μαγνήτες

17 Επιφάνεια μέτρησης

18 Θήκη μπαταρίας (Πίσω πλευρά)

4 5 6

Τοποθέτηση μπαταριών

Ανοίξτε τη θήκη μπαταρίας και τοποθετήστε τις μπαταρίες σύμφωναμε τα σύμβολα εγκατάστασης. Προσέξτε τη σωστή πολικότητα.

Ενεργοποίηση και μέτρηση

Προσέξτε ώστε πριν από κάθε μέτρηση να είναι απενεργοποιημένη η λειτουργία αναφοράς.

Το DigiLevel Plus μπορεί να μετρά γωνίες συνεχώς στις 360°.

– Ενεργοποιήστε τη συσκευή με το πλήκτρο (4).

– Εμφανίζεται η γωνία κλίσης στην οθόνη (12). Εάν μετρηθούν κλίσεις πάνω από το ύψος

του κεφαλιού, η κατεύθυνση ένδειξης προσαρμόζεται αυτόματα.

– Επιπλέον, με το σύμβολο (7) εμφανίζεται η τρέχουσα κατεύθυνση κλίσης.

Επιλογή της μονάδας μέτρησης

Με το πλήκτρο (1) αλλάζει η μονάδα μέτρησης μεταξύ ° μοιρών, % και mm/m.

Βαθμονόμηση

1. Τοποθετήστε την επιφάνεια μέτρησης (17) της σ ευής πάνω σε επίπεδο έδαφος και σε μία

προεπιλεγμένη περιοχή την οποία θα έχετε σημειώσει προηγουμένως (δείτε την κάτω εικόνα). Θέστε σε λειτουργία τη συσκευή (4) και πατήστε το πλήκτρο CAL (3) μέχρι να εμφανιστεί η ένδειξη CAL 1.

2. Πατήστε ξανά το πλήκτρο CAL (3). Το CAL 1 αναβοσβήνει.

Κατόπιν αλλάζει η ένδειξη σε CAL 2.

3. Τώρα πρέπει να περιστρέψετε το αλφάδι κατά 180° οριζόντια και να το τοποθετήσετε

ακριβώς πάνω στη περιοχή που είχατε σημειώσει προηγουμένως (ανεστραμμένη μέτρηση). Κατόπιν πατήστε το πλήκτρο CAL (3). Το CAL 2 αναβοσβήνει. Η βαθμονόμηση έχει ολοκληρωθεί όταν εμφανίζεται στην οθόνη η τιμή μέτρησης.

Η συσκευή έχει βαθμονομηθεί με επιτυχία, όταν και στις δύο θέσεις (0° και 180°) εμφανίζει την ίδια τιμή μέτρησης.

Αλλαγή της τιμής αναφοράς για τη γωνία

Με το πλήκτρο (2) μπορείτε να εφαρμόσετε κλίσεις σε άλλα αντικείμενα. Για τον σκοπό αυτό τοποθετήστε τη συσκευή στην επιθυμητή κλίση και πιέστε το πλήκτρο (2). Στη συνέχεια η ένδειξη αλλάζει σε „0,0°”, στην οθόνη αναβοσβήνει η ένδειξη „REF“ και έχει τεθεί η επιθυμητή γωνία αναφοράς. Τώρα η κλίση μπορεί να εφαρμοστεί σε άλλα αντικείμενα.

Πιέζοντας ξανά το πλήκτρο (2) απενεργοποιείται η τιμή αναφοράς γωνίας.

Με την απενεργοποίηση της συσκευής δεν απενεργοποιείται η τιμή αναφοράς γωνίας.

°C / °F / τιμή μέτρησης

Με σύντομο πάτημα του πλήκτρου CAL (3) εμφανίζεται η θερμοκρασία του περιβάλλοντος σε °C και °F. Με νέο πάτημα επαναφέρεται η τιμή μέτρησης.

HOLD

Για να κρατήσετε την τρέχουσα τιμή μέτρησης στην οθόνη πατήστε το πλήκτρο Hold (5).

Ακουστική σηματοδότηση

Με το πλήκτρο (6) ενεργοποιείται / απενεργοποιείται ο δότης Εάν η γωνία κλίσης είναι 0°, 45°, 90° ή έχει την τιμή που αποθηκεύθηκε τελευταία, αυτό γίνεται αντιληπτό με ακουστικό τρόπο.

Εάν εργάζεστε με τροποποιημένη τιμή αναφοράς για τη γωνία, ο δότης σήματος ενεργοποιείται ως προς αυτή την καινούργια τιμή αναφοράς (ένδειξη 0°, 45°, 90°).

DigiLevel Plus

Тεχνικά χαρακτηριστικά

Ακρίβεια ένδειξης

1 δεκαδικό ψηφίο

Ακρίβεια αεροστάθμης

± 1 mm/m

Αυτόματη απενεργοποίηση

μετά από 3 λεπτά

Διαστάσεις (Π x Υ x Β) 40

400 x 66 x 30 mm

Διαστάσεις (Π x Υ x Β) 60

600 x 66 x 30 mm

Βάρος 60

675 g (με μπαταρίες)

Φωτισμός φόντου

Πιέζοντας για αρκετό χρόνο το πλήκτρο (6) ενεργοποιείται / απενεργοποιείται o φωτισμός φόντου.

Λειτουργία Auto Off

Η συσκευή μέτρησης απενεργοποιείται αυτομάτως εάν μετά από 3 λεπτά δεν εκτελεστεί καμία λειτουργία, ώστε να εξοικονομείται η ενέργεια των μπαταριών.

Οδηγίες σχετικά με τη συντήρηση και φροντίδα

Καθαρίζετε όλα τα στοιχεία με ένα ελαφρώς υγρό πανί και αποφεύγετε τη χρήση δραστικών καθαριστικών και διαλυτικών μέσων. Αφαιρείτε την/τις μπαταρία/ες πριν από μία αποθήκευση μεγάλης διαρκείας. Αποθηκεύετε τη συσκευή σε έναν καθαρό, ξηρό χώρο.

Βαθμονόμηση

Η συσκευή μέτρησης πρέπει να βαθμονομείται τακτικά, για να διασφαλίζεται η ακρίβεια των αποτελεσμάτων μέτρησης. Συνιστούμε ένα διάστημα βαθμονόμησης ενός έτους. Επικοινωνήστε με το τοπικό ειδικό κατάστημα ή απευθυνθείτε στο τμήμα σέρβις της UMAREX-LASERLINER.

Κίνδυνος λόγω ισχυρών μαγνητικών πεδίων

Ισχυρά μαγνητικά πεδία μπορεί να έχουν επιβλαβείς επιδράσεις σε άτομα με σωματικά βοηθήματα σε λειτουργία (π.χ. βηματοδότες) και σε ηλεκτρομηχανικές συσκευές (π.χ. μαγνητικές κάρτες, μηχανικά ρολόγια, μικρομηχανικές συσκευές, σκληρούς δίσκους).

Σχετικά με την επίδραση που έχουν τα ισχυρά μαγνητικά πεδία στα άτομα θα πρέπει να λαμβάνονται υπόψη οι εκάστοτε εθνικοί κανονισμοί και προδιαγραφές, όπως για παράδειγμα στην Ομοσπονδιακή Δημοκρατία της Γερμανίας η προδιαγραφή των επαγγελματικών ενώσεων BGV B11 Αρθρο 14 „Ηλεκτρομαγνητικά πεδία“.

Για να αποφύγετε ενοχλητικές παρεμβολές τηρείτε μία ελάχιστη απόσταση 30 cm ανάμεσα στους μαγνήτες και τα εμφυτεύματα και συσκευές.

Ακρίβεια ηλεκτρονικής μέτρησης

± 0,1° στις 89° … 90° ± 0,2° στις 1° … 89°

0 ... 50°C, 80%rH, χωρίς συμπύκνωση,

± 0,1° στις 0° … 1°

Συνθήκες εργασίας

Ύψος εργασίας μέγ. 2000 m πάνω από το μέσο επίπεδο της θάλασσας

Συνθήκες αποθήκευσης -20 ... 70°C, 80%rH, χωρίς συμπύκνωση

Τροφοδοσία ρεύματος 2 x 1,5V LR03 (τύπος AAA) Διαστάσεις (Π x Υ x Β) 25 240 x 66 x 30 mm

Βάρος 25 315 g (με μπαταρίες) Βάρος 40 495 g (με μπαταρίες)

Με επιφύλαξη τεχνικών αλλαγών. Rev21W02

Κανονισμοί ΕΕ και απόρριψη

Η συσκευή πληροί όλα τα αναγκαία πρότυπα για την ελεύθερη κυκλοφορία προϊόντων εντός της ΕΕ.

Το παρόν προϊόν είναι μία ηλεκτρική συσκευή και πρέπει να συλλέγεται ξεχωριστά και να απορρίπεται σύμφωνα με την ευρωπαϊκή Οδηγία περί Ηλεκτρικών και ηλεκτρονικών παλιών συσκευών.

Περαιτέρω υποδείξεις ασφαλείας και πρόσθετες υποδείξεις στην ιστοσελίδα: http://laserliner.com/info?an=diglevpl

V celoti preberite navodila za uporabo, priloženo knjižico "Garancijski in dodatni

napotki" ter aktualne informacije in napotke na spletni povezavi na koncu teh

navodil. Upoštevajte vsebovana navodila. Ta dokument je treba shraniti in ga

izročiti novemu lastniku ob predaji naprave.

Funkcija / Uporaba

Digitalna elektronska vodna tehtnica

– Vodoravni in navpični prikaz kota – Pomnilnik naklonov omogoča enostaven prenos kotov.

Splošni varnostni napotki

– Napravo uporabljajte izključno v skladu z njenim namenom in tehničnimi specikacijami. – Merilne naprave in dodatki niso otroška igrača. Hranite jih nedostopno otrokom.

– Preureditve ali spremembe na napravi niso dovoljene; v tem primeru uporabno dovoljen-

je in varnostne specikacije prenehajo veljati.

– Naprave ne izpostavljajte mehanskim obremenitvam, visokim temperaturam,

vlagi ali močnim vibracijam.

– Naprave ni več dovoljeno uporabljati, če se pokvari ena ali več funkcij ali je baterija prešibka.

Varnostni napotki

Ravnanje z elektromagnetnim sevanjem – Merilnik je v skladu s predpisi in mejnimi vrednostmi za elektro-magnetno združljivost

v skladu z Direktivo EMC 2014/30/EU.

– Upoštevati je treba lokalne obratovalne omejitve npr. v bolnišnicah, na letalih,

bencinskih črpalkah ali v bližini oseb s srčnim spodbujevalnikom. Obstaja možnost

nevarnega vplivanja ali motenj elektronskih naprav in zaradi njih.

– Uporaba v bližini visokih napetosti ali visokih elektromagnetnih izmeničnih polj lahko

vpliva na natančnost meritev.

7 8 9 10 11

1 2 3

DigiLevel Plus

4 5 6

17 17

12 13

1 Spremeniti mersko enoto 2 Določiti referenčno vrednost kota 3 Umerjanje 4 Tipka za VKLOP / IZKLOP 5 Funkcija Hold

6 Zvočni signal / vklop/izklop

osvetlitve ozadja

7 Smer nagiba 8 Zvočni signal aktiven 9 HOLD: ohrani se trenutna

vrednost merjenja

10 Določena referenčna vrednost kota

11 Stanje baterije 12 Kot nagiba 13 Merske enote 14 Vodoravna libela 15 Navpična libela 16 Magneti 17 Merilna površina 18 Prostor za baterijo (zadnja stran)

DigiLevel Plus

Vstaviti baterije

Odprite predal za baterije in baterije vstavite skladno s simboli za namestitev. Pri tem bodite pozorni na pravilno polarnost.

Vključite in merite

Pred vsakim merjenjem bodite pozorni na to, da je referenčna funkcija izključena.

DigiLevel Plus lahko kote nenehno meri na 360°.

– Napravo vključite s tipko (4). – Kot nagiba se prikaže na prikazovalniku (12). Če se nagibi merijo nad glavo,

se smer prikaza prilagodi samodejno.

– Dodatno je s simbolom (7) prikazana trenutna smer nagiba.

Izbira merske enote

S tipko (1) se merska enota preklaplja med ° stopinjami, % in mm/m.

Umerjanje

1. Merilno površino (17) naprave položite na ravno in označeno podlago (glejte spodnjo sliko). Vključite napravo (4) in tako dolgo pritiskajte CAL (3) dokler na prikazovalniku ne začne prikaže CAL 1.

2. Ponovno pritisnite tipko CAL (3). Začne utripati CAL 1. Nato prikaz preklopi na CAL 2.

3. Sedaj vodno tehtnico vodoravno zavrtite za 180° in jo položite natančno na označeno površino (preklopno merjenje).Ponovno pritisnite tipko CAL (3). Začne utripati CAL 2. Umerjanje je zaključeno, ko se na zaslonu prikaže merska vrednost.

Naprava ni umerjena, če sta v obeh položajih (0° in 180°) prikazani enaki

vrednosti merjenja.

Sprememba referenčne vrednosti kota

S tipko (2) se lahko prenašajo nagibi. Da to storite, napravo položite na želeni nagib in pritisnite tipko (2). Nato se prikaz spremeni na „0,0°”, na prikazovalniku utripa „REF“

in določen je želeni referenčni kot. Sedaj se nagib lahko prenese na druge predmete. S ponovnim pritiskom na tipko (2) se izključi referenčna vrednost kota.

Z izklopom naprave se referenčna vrednost kota ne izključi.

°C / °F / vrednost merjenja

S kratkim pritiskom na tipko CAL (3) se prikaže temperatura okolice v °C in °F. S ponovnim pritiskom se vrnete na vrednost merjenja.

HOLD

Da bi na prikazovalniku ohranili trenutno vrednost merjenja, pritisnite tipko Hold (5).

Zvočni signal

S tipko (6) se vključi / izključi dajalnik signala. Če je kot nagiba na 0°, 45°, 90° ali na zadnji shranjeni vrednosti, na to opozori zvok.

Če delate s spremenjeno referenčno vrednostjo kota, se dajalnik signala aktivira na to novo referenčno vrednost (0°, 45°, 90° prikazovalnik).

± 0,2° pri 1° … 89°

Natančnost prikaza

1 decimalno mesto

nadmorske višine

Samodejni izklop

po 3 minutah

Električno napajanje

2 x 1,5V LR03 (AAA)

Dimenzije (Š x V x G) 25

240 x 66 x 30 mm

Teža 25

315 g (vklj. z baterijami)

Teža 40

495 g (vklj. z baterijami)

Osvetlitev ozadja

Z dolgim pritiskom na tipko (6) se vključi / izključi osvetlitev ozadja.

Funkcija AUTO-OFF

Merilna naprava se po 3 minutah nedelovanja samodejno izključi zaradi varčevanja z baterijami.

Napotki za vzdrževanje in nego

Vse komponente čistite z rahlo navlaženo krpo in ne uporabljajte čistil, grobih čistil in topil. Pred daljšim skladiščenjem izvzemite baterijo/e. Napravo hranite na čistem in suhem mestu.

Kalibrácia

Merilno napravo je treba redno umerjati in preverjati, da zagotovite natančnost in delovanje. Priporočamo kalibracijske intervale po eno leto. Pri tem po potrebi stopite v stik s

prodajalcem ali pa se obrnite na servisni oddelek podjetja UMAREX-LASERLINER.

Nevarnost zaradi močnih magnetnih polj

Močna magnetna polja lahko škodljivo vplivajo na ljudi z aktivnimi telesnimi pripomočki (npr. srčnimi spodbujevalniki) in na elektromehanske naprave (npr. magnetne kartice, mehanske ure, nomehaniko, trde diske).

Glede vpliva močnih magnetnih polj na ljudi je treba upoštevati posamezna nacionalna določila in predpise, kot je na primer v Zvezni republiki Nemčiji predpis poklicnega združenja BGV B11 člen 14 „Elektromagnetna polja“.

Da bi preprečili moteče vplivanje, naj bodo magneti od posameznih ogroženih vsadkov

in naprav vedno oddaljen najmanj 30 cm.

Tehnični podatki

± 0,1° pri 0° … 1°

Natančnost elektronskega merjenja

± 0,1° pri 89° … 90°

Natančnost libele ± 1 mm/m

0 ... 50°C, Zračna vlažnost najv. 80% RV,

Delovni pogoji

Pogoji skladiščenja

ne kondenzira, Delovna višina najv. 2000 m

-20 ... 70°C, Zračna vlažnost najv. 80% RV,

ne kondenzira

Dimenzije (Š x V x G) 40 400 x 66 x 30 mm Dimenzije (Š x V x G) 60 600 x 66 x 30 mm

Teža 60 675 g (vklj. z baterijami)

Tehnične spremembe pridržane. Rev21W02

EU-določila in odstranjevanje med odpadke

Naprava ustreza vsem potrebnim standardomza prosto prodajo blaga v EU.

Ta izdelek je elektronska naprava in jo je treba zbirati in

odstraniti ločeno v skladu z evropsko Direktivo za odpadno elektronsko in električno opremo.

Nadaljnje varnostne in dodatne napotke najdete pod:

http://laserliner.com/info?an=diglevpl

DigiLevel Plus

Olvassa el a kezelési útmutatót, a mellékelt „Garanciára vonatkozó és kiegészítő útmutatások” füzetet, valamint a jelen útmutató végén található internetes link alatti aktuális információkat és útmutatásokat. Kövesse az abban foglalt

utasításokat. A dokumentációt meg kell őrizni, és azt a készülék továbbadásakor

át kell adni az eszközzel együtt.

Funkció / Használat

Digitális elektronikus vízmérték – Vízszintes és függőleges szögkijelző – A lejtésmemória lehetővé teszi a szögek egyszerű átvitelét.

Általános biztonsági útmutatások

– A készüléket kizárólag a rendeltetési célnak megfelelően, a specikációkon

belül használja.

– A mérőkészülékek és tartozékok nem gyermekeknek való játékok.

Gyermekek által el nem érhető helyen tárolandó.

– A készüléket tilos átalakítani vagy módosítani. Ilyen esetben érvényét veszti az engedély

és a biztonsági specikáció.

– Ne tegye ki a készüléket mechanikus terhelésnek, szélsőséges hőmérsékletnek,

nedvességnek vagy erős rázkódásnak.

– Nem szabad használni a műszert, ha egy vagy több funkciója nem működik,

vagy ha az elem gyenge.

Biztonsági utasítások

Tudnivalók az elektromágneses sugárzásról

– A mérőműszer megfelel a 2014/30/EU sz. EMC-irányelv elektromágneses

összeférhetőségre vonatkozó előírásainak és határértékeinek.

– A pl. kórházakban, repülőgépeken, benzinkutakon vagy szívritmus-szabályozóval

rendelkező személyek közelében történő használatra vonatkozó helyi korlátozásokat be kell tartani. Fennáll a lehetőség, hogy a sugárzás az elektronikus készülékeket veszélyesen befolyásolja vagy zavarja, ill. a készülékek vannak hasonló hatással a lézerre.

– Magasfeszültség közelében, vagy erős váltakozó mágneses térben történő használatnál

a mérési pontosság változhat.

1 2 3

17 17

7 8 9 10 11

DigiLevel Plus

12 13

1 Mértékegység átállítása 2 Szög-referenciaérték beállítása 3 Kalibrálás 4 BE/ KI kapcsoló nyomógomb 5 Hold (tartás) funkció

6 Akusztikus jeladó /

háttérvilágítás be/ki

7 Lejtés iránya 8 Akusztikus jeladó aktív 9 HOLD: aktuális mérési érték tartása 10 Szög-referenciaérték beállítva 11 Elem állapota

12 Lejtésszög 13 Mértékegységek 14 Vízszintes libella 15 Függőleges libella 16 Mágnesek 17 Mérőfelület 18 Elemtartó rekesz (hátoldal)

4 5 6

Elemek behelyezése

Nyissa fel az elemtartó rekesz fedelét, és helyezze be az elemeket a telepítési jelölések szerint.

Ennek során ügyeljen a helyes polaritásra.

Bekapcsolás és mérés

Minden mérés előtt ügyeljen arra, hogy a referencia funkció ki legyen kapcsolva.

A DigiLevel Plus folyamatosan, 360°-ban tud szöget mérni. – Kapcsolja be a készüléket a (4) nyomógombbal. – A lejtésszög megjelenik a (12) kijelzőn. Ha fej felett történik a lejtésszög mérése,

úgy a kijelzés iránya ehhez automatikusan igazodik.

– Ezenfelül a (7) szimbólum megmutatja a pillanatnyi lejtésirányt.

Mértékegység kiválasztása

Az (1) nyomógombbal lehetséges a mértékegységet ° fok, % és mm/m között átállítani.

Kalibrálás

1. A készülék (17) mérőfelületét helyezze egyenes és megjelölt aljzatra (lásd a lenti ábrát). Kapcsolja be a készüléket (4) és nyomja az (3) CAL gombot addig, míg a CAL 1 meg

nem jelenik.

2. Ismét nyomja meg az (3) CAL gombot. A CAL 1 kijelzés villog. Ezt követően a kijelző a

CAL 2 kijelzésre vált.

3. Most forgassa el a vízmértéket vízszintesen 180°-kal, és tegye pontosan a megjelölt felületre (elfordulásmérés). Ismét nyomja meg az (3) CAL gombot. A CAL 2 kijelzés villog. A kalibrálás akkor fejeződött be, ha a mért érték megjelenik a kijelzőn.

A készülék akkor van helyesen kalibrálva, ha mindkét pozícióban (0° és 180°) ugyanazt a mérési értéket mutatja.

A szög-referenciaérték módosítása

A (2) nyomógombbal lejtésszögek vihetők át. Ehhez a készüléket helyezze a kívánt lejtésszögre, és nyomja meg a (2) gombot. Ezt követően a kijelző „0,0°”-ra vált, a képernyőn a „REF“ felirat villog, és a kívánt referenciaszög beállításra került. A lejtésszög most más tárgyakra is átvihető.

A (2) gomb ismételt megnyomásával a szög-referenciaérték deaktiválásra kerül.

A készülék kikapcsolásával a szög-referenciaérték nem deaktiválódik.

°C / °F / Mért érték

A (3) CAL gomb rövid megnyomásával kijelzésre kerül a környezeti hőmérséklet °C-ban és °F-ben. A gomb ismételt megnyomásával visszatérhet a mért értékhez.

HOLD

Az aktuális mért érték kijelzőn történő megtartásához nyomja meg az (5) Hold gombot.

Akusztikus jelzés

A (6) gombbal a jeladó be-/kikapcsolható. Ha a lejtésszög 0°, 45°, 90°-on vagy az utolsó tárolt értéken áll, azt hangjelzés jelzi.

Ha Ön módosított szög-referenciaértéket használ, úgy a jeladó ehhez az új referenciaértékhez (0°, 45°, 90° kijelzés) aktiválódik.

DigiLevel Plus

± 0,2° 1° … 89°-nál

Kijelző pontossága

1 tizedesjegy

Libella pontossága

± 1 mm/m

középtengerszint felett.

max. 80%rH, nem kondenzálódó

Méretek (Sz × Ma × Mé) 25

240 x 66 x 30 mm

Méretek (Sz × Ma × Mé) 40

400 x 66 x 30 mm

Méretek (Sz × Ma × Mé) 60

600 x 66 x 30 mm

Tömeg 60

675 g (elemekkel együtt)

Háttérvilágítás

A (6) gomb hosszú lenyomásával be-/kikapcsol a háttérvilágítás.

AUTO-OFF funkció

A mérőkészülék az elemek kímélése érdekében automatikusan kikapcsol, ha 3 percig nem használják.

Karbantartási és ápolási útmutató

Tisztítson meg minden komponenst enyhén nedves kendővel, és kerülje a tisztító-, súroló- és oldószerek használatát. Hosszabb tárolás előtt távolítsa el az elemet/elemeket. A készüléket tiszta, száraz helyen tárolja.

Kalibrálás

A mérőműszert ajánlott rendszeresen kalibrálni és ellenőrizni a működés és a pontosság biztosítására. Egyéves kalibrálási intervallum ajánlott. Ehhez szükség esetén vegye fel a kapcsolatot kereskedőjével, vagy forduljon az UMAREX-LASERLINER szervizrészlegéhez.

Erős mágneses mezők miatti veszély

Az erős mágneses mezők káros hatást gyakorolhatnak aktív segédeszközökkel (pl. szívritmusszabályozóval) élő emberekre, ill. elektromechanikus készülékekre (pl. mágneskártyákra, mechanikus órákra, nommechanikára, merevlemezekre).

Az erős mágneses mezők emberre gyakorolt hatása tekintetében gyelembe kell venni a mindenkori nemzeti rendelkezéseket és előírásokat, mint például a Német Szövetségi Köztársaságban a BGV B11 jelű szakmai szervezeti előírás 14. § „Elektromágneses mezők”

c. szakaszát.

A zavaró hatás elkerülése érdekében ezeket a mágneseket mindig legalább 30 cm távolságra tartsa a veszélyeztetett implantátumoktól és készülékektől.

Műszaki adatok

± 0,1° 0° … 1°-nál

Az elektronikus mérés pontossága

± 0,1° 89° … 90°-nál

0 ... 50°C, levegő páratartalom

Működési feltételek

Tárolási feltételek

max. 80%rH, nem kondenzálódó,

munkavégzési magasság max. 2000 m

-20 ... 70°C, levegő páratartalom

Automatikus lekapcsolás 3 perc múlva Áramellátás 2 x 1,5V LR03 (AAA)

Tömeg 25 315 g (elemekkel együtt) Tömeg 40 495 g (elemekkel együtt)

A műszaki módosítások joga fenntartva. Rev21W02

EU-rendeletek és ártalmatlanítás

A készülék megfelel az EU-n belüli szabad forgalmazásra vonatkozó minden szükséges szabványnak.

Ez a termék egy elektromos készülék és az elektromos és elektronikus berendezések hulladékairól szóló európai irányelv szerint szelektíven kell gyűjteni és ártalmatlanítani.

További biztonsági és kiegészítő útmutatások:

http://laserliner.com/info?an=diglevpl

Kompletne si prečítajte návod na použitie, priložený zošit „Záruka a dodatočné

upozornenia“, ako aj aktuálne informácie a upozornenia na internetovom odkaze na konci tohto návodu. Dodržiavajte pokyny uvedené v týchto podkladoch.

Tento dokument uschovajte a odovzdajte spolu s prístrojom.

Funkcia / Použitie

Digitálna elektronická vodováha

– Horizontálny a vertikálny ukazovateľ uhla – Pamäť sklonu umožňuje jednoduchý prenos uhlov.

Všeobecné bezpečnostné pokyny

– Prístroj používajte výlučne v súlade s účelom použitia v rámci špecikácií. – Meracie prístroje a ich príslušenstvo nie sú hračky.

Uschovajte mimo dosahu detí.

– Na prístroji nie je povolené vykonávať žiadne úpravy alebo zmeny, tieto by znamenali zánik osvedčenia vydaného pre tento prístroj a zánik bezpečnostnej špecikácie.

– Prístroj nevystavujte mechanickému zaťaženiu, enormným teplotám,

vlhkosti alebo silným vibráciám.

– Prístroj nesmiete používať, ak vypadne jedna alebo viaceré funkcie alebo

je slabé nabitie batérie.

Bezpečnostné upozornenia

Zaobchádzanie s elektromagnetickým žiarením – Merací prístroj dodržiava predpisy a hraničné hodnoty pre elektromagnetickú

kompatibilitu podľa smernice EMC 2014/30/EÚ.

– Miestne prevádzkové obmedzenia, napr. v nemocniciach, lietadlách, na čerpacích

staniciach alebo v blízkosti osôb s kardiostimulátorom sa musia dodržiavať. Existuje tu možnosť nebezpečného vplyvu alebo rušenia elektronických prístrojov a elektronickými prístrojmi.

– Presnosť merania môže byť ovplyvnené pri použití prístroja v blízkosti vysokého napätia

alebo striedavých elektromagnetických polí.

1 2 3

17 17

7 8 9 10 11

DigiLevel Plus

12 13

1 Nastavenie jednotky merania 2 Nastaviť referenčnú hodnotu uhla 3 Kalibrácia 4 ZAP- / VYP-tlačidla 5 Funkcia Hold

6 Zvuková signalizácia /

Podsvietenie displeja zap./vyp.

7 Smer sklonu 8 Zvuková signalizácia aktívna 9 HOLD: aktuálna hodnota merania

sa zadrží

10 Referenčná hodnota uhla nastavená

11 Prevádzkový stav 12 Uhol sklonu 13 Meracie jednotky 14 Horizontálna vodováha 15 Vertikálna vodováha 16 Magnety 17 Meracia plocha 18 Priečinok na batérie

(zadná strana)

4 5 6

DigiLevel Plus

Vloženie batérií

Otvorte priečinok na batérie a podľa inštalačných symbolov vložte batérie. Dbajte pritom na správnu

polaritu.

Zapnutie a meranie:

Pred každým meraním sa uistite, že je deaktivovaná referenčná funkcia.

DigiLevel Plus môže neprerušovane merať uhly do 360°. – Prístroj zapnite pomocou tlačidla (4).

– Na displeji sa zobrazí uhol skonu (12). Ak sa sklony merajú nad hlavou,

smer zobrazenia sa automaticky prispôsobí.

– Okrem toho sa momentálny smer sklonu zobrazuje symbolom (7).

Výber meracej jednotky:

Tlačidlom (1) sa meracia jednotka prepína medzi stupňami °, % a mm/m.

Kalibrácia

1. Meraciu plochu (17) prístroja umiestnite na rovnom a označenom podklade (viď obr. nižšie). Zapnite prístroj (4) a tlačidlo CAL (3) držte stlačené kým sa nezobrazí CAL 1.

2. Opäť podržte tlačidlo CAL (3) stlačené. CAL 1 bliká. Potom sa zobrazenie zmení na

CAL 2.

3. Teraz otočte vodováhu horizontálne o 180° a položte ju presne na označenú plochu (obrátené meranie). Opäť podržte tlačidlo CAL (3) stlačené. CAL 2 bliká. Kalibrácia je ukončená, keď sa nameraná hodnota zobrazí na displeji.

Prístroj je kalibrovaný správne, keď sa v oboch polohách (0° a 180°) zobrazia rovnaké namerané hodnoty.

Zmena referenčnej hodnoty uhla

Tlačidlom (2) môžete preniesť sklony. Prístroj priložte do požadovaného uhla a stlačte tlačidlo (2). Následne sa zobrazenie zmení na „0,0 °“, na displeji zabliká „REF“ a požadovaný referenčný uhol je nastavený.Teraz je možné preniesť sklon na iné objekty.

Novým stlačením tlačidla (2) sa deaktivuje referenčná hodnota uhla.

Vypnutím prístroja sa referenčná hodnota uhla nedeaktivuje.

° C/°F/nameraná hodnota

Krátkym stlačením tlačidla CAL (3) sa zobrazí okolitá teplota v °C a °F. Novým stlačením sa dostanete späť na nameranú hodnotu.

HOLD

Ak chcete zachovať aktuálnu nameranú hodnotu na displeji, stlačte tlačidlo pre zadržanie (5).

Akustická signalizácia

Tlačidlom (6) sa zapína/vypína vysielač signálov. Ak je uhol sklonu 0°, 45°, 90° alebo posledná uložená hodnota, spustí sa zvuková signalizácia.

Ak pracujete so zmenenou referenčnou hodnotou uhla, vysielač signálov sa aktivuje pri tejto novej referenčnej hodnote (indikácia 0°, 45°, 90°).

Technické údaje

± 0,2° pri 1° … 89°

morom (m n. m.)

Podmienky skladovania

-20 ... 70°C, 80%rH, bez kondenzácie

Rozmery (Š x V x H) 25

240 x 66 x 30 mm

Rozmery (Š x V x H) 40

400 x 66 x 30 mm

Rozmery (Š x V x H) 60

600 x 66 x 30 mm

Hmotnosť 60

675 g (vrátane batérií)

Podsvietenie displeja

Dlhým stlačením tlačidla (6) zapnete alebo vypnete podsvietenie displeja.

Funkcia AUTO-OFF

Merací prístroj sa po 3 minútach nečinnosti automaticky vypne, aby sa šetrili batérie.

Pokyny pre údržbu a starostlivosť

Vyčistite všetky súčasti mierne navlhčenou handrou a vyhnite sa použitiu čistiacich, abrazívnych prostriedkov a rozpúšťadiel. Pred dlhším uskladnením vyberte von batériu/ batérie. Prístroj skladujte na čistom, suchom mieste.

Kalibrácia

Na zaručenie presnosti a funkčnosti meracieho prístroja je potrebné ho pravidelne kalibrovať a kontrolovať. Výrobca odporúča kalibračné intervaly jeden rok. V prípade potreby sa obráťte na vášho predajcu alebo priamo na servisné oddelenie spoločnosti

UMAREX-LASERLINER.

Nebezpečenstvo v dôsledku silných magnetických polí

Silné magnetické polia môžu mať škodlivé účinky na osoby s aktívnymi telesnými pomôckami (napr. kardiostimulátor) a na elektromechanické prístroje (napr. magnetické karty, mechanické hodiny, jemnú mechaniku, pevné disky).

Vzhľadom na pôsobenie silných magnetických polí na osoby treba zohľadniť príslušné národné ustanovenia a predpisy, ako napr. v Spolkovej republike Nemecko odborový predpis BGV B11 §14 „Elektromagnetické polia“.

Aby ste zabránili rušivému vplyvu, držte magnety vždy vo vzdialenosti minimálne 30 cm od príslušného ohrozeného implantátu a prístrojov.

Presnosť elektronického merania

± 0,1° pri 89° … 90°

Presnosť indikácie 1 desatinné miesta Presnosť vodováhy ± 1 mm/m

0 ... 50°C, 80%rH, bez kondenzácie,

± 0,1° pri 0° … 1°

Pracovné podmienky

pracovná výška max. 2000 m nad

Automatické vypnutie po 3 minútach

Napájanie prúdom 2 x 1,5V LR03 (AAA)

Hmotnosť 25 315 g (vrátane batérií) Hmotnosť 40 495 g (vrátane batérií)

Technické zmeny vyhradené. Rev21W02

Ustanovenie EÚ a likvidácia

Prístroj spĺňa všetky potrebné normy pre voľný pohyb tovaru v rámci EÚ.

Tento výrobok je elektrické zariadenie a musí byť separátne zhromažďovaný a likvidovaný v súlade s európskou smernicou o odpade z elektrických a elektronických zariadení.

Ďalšie pokyny k bezpečnosti a doplnkové pokyny

nájdete na: http://laserliner.com/info?an=diglevpl

DigiLevel Plus

U potpunosti pročitajte upute za uporabu i priloženu brošuru „Jamstvo i dodatne

napomene“ kao i najnovije informacije na internetskoj poveznici navedenoj na kraju ovih uputa. Slijedite upute koje se u njima nalaze. Ovaj dokument se mora

čuvati na sigurnom mjestu i proslijediti dalje zajedno s uređajem.

Funkcija / Primjena

Digitalna elektronska libela – Prikaz vodoravnog i okomitog kuta

– Memorija nagiba omogućava prenošenje kutova.

Opće sigurnosne upute

– Uređaj se smije koristiti samo u skladu s namjenom i unutar opsega specikacija. – Mjerni alati i pribor nisu igračke. Držati ih podalje od dohvata djece. – Ne izlagati uređaj mehaničkim naprezanjima, ekstremnim temperaturama, vlazi ili

snažnim vibracijama. – Zabranjeno je koristiti uređaj ako mu jedna ili više funkcija otkaže ili ako je baterija slaba. – Poštivati sve sigurnosne propise koje propisuju lokalne i državne vlasti s obzirom na

ispravnu i pravilnu uporabu uređaja.

Sigurnosne upute

Suočavanje s elektromagnetnim zračenjem – Mjerni uređaj ispunjava propise o elektromagnetnoj kompatibilnosti i ograničenja

sukladno EMC direktivi 2014/30/EU što je obuhvaćeno Direktivom za radijsku opremu

2014/53/EU.

– Mogu se primijeniti lokalna ograničenja pri radu – npr. u bolnicama, zrakoplovima,

benzinskim crpkama ili u blizini ljudi s elektrostimulatorom srca. Elektronički uređaji mogu

potencijalno uzrokovati opasnost ili smetnje ili biti izloženi opasnostima ili smetnjama. – Rad u blizini visokog napona ili jakih elektromagnetnih izmjeničnih polja može negativno

utjecati na točnost mjerenja.

1 2 3

17 17

7 8 9 10 11

DigiLevel Plus

12 13

1 Prebacivanje mjerne jedinice 2 Postavljanje referentne vrijednosti kuta 3 Kalibriranje 4 ON/OFF (uklj./isklj.) tipka 5 Funkcija HOLD

6 Davač zvučnog signala /

Uklj./isklj. pozadinskog osvjetljenja

7 Smjer nagiba 8 Aktivan davač zvučnog signala 9 HOLD: drži se aktualna mjerna

vrijednost

10 Postavljena referentna vrijednost kuta

11 Stanje baterije 12 Kut nagiba 13 Mjerne jedinice 14 Horizontalna libela 15 Vertikalna libela 16 Magneti 17 Mjerne površine 18 Patareide kast (stražnja strana)

4 5 6

Umetanje baterija

Otvoriti odjeljak za baterije i umetnuti baterije u skladu sa simbolima za instalaciju. Pritom obratite pozornost na ispravan polaritet.

Uključivanje i mjerenje

Prije svakog mjerenja vodite računa o tome da je deaktivirana referentna funkcija.

DigiLevel Plus može kontinuirano mjeriti kutove u rasponu od 360°. – Uključite uređaj pomoću tipke (4).

– Na prikazu (12) prikazuje se kut nagiba. Ako se mjere nagibi iznad glave, smjer prikaza

automatski se prilagođava.

– Dodatno se pomoću simbola (7) prikazuje trenutačni smjer nagiba.

Odabir mjerne jedinice

Pomoću tipke (1) mjerna se jedinica prebacuje između stupnjeva °, % i mm/m.

Kalibracija

1. Postavite mjernu površinu (17) uređaja na ravnu i označenu podlogu (pogledajte donju

sliku). Uključite uređaj (4) i pritišćite tipku CAL (3) sve dok se ne pojavi CAL 1.

2. Iznova pritisnite tipku CAL (3). Treperi CAL 1. Prikaz se zatim prebacuje na CAL 2.

3. Libelu sada vodoravno zakrenite za 180° i postavite točno na označenu površinu

(mjerenje preokreta). Nakon toga pritisnite tipku CAL (3). Treperi CAL 2. Kalibriranje je

završeno kad se na zaslonu prikaže mjerna vrijednost.

Uređaj je pravilno kalibriran ako u oba položaja (0° i 180°) prikazuje jednake

mjerne vrijednosti.

Izmjena referentne vrijednosti kuta

Pomoću tipke (2) mogu se prenositi nagibi. U tu svrhu postavite uređaj na željeni nagib i

pritisnite tipku (2). Prikaz se zatim prebacuje na „0,0°”, na zaslonu treperi „REF” – postavl-

jena je željeni referentni kut. Nagib se sada može prenijeti na druge predmete.

Ponovnim pritiskom na tipku (2) deaktivira se referentna vrijednost kuta.

Isključivanjem uređaja ne deaktivira se referentna vrijednost kuta.

°C / °F / mjerna vrijednost

Kratkim pritiskom na tipku CAL (3) prikazuje se okolna temperatura u °C i °F.

Ponovnim pritiskom vrši se prebacivanje nazad na mjernu vrijednosti.

HOLD

Kako biste na zaslonu zadržali aktualnu mjernu vrijednost, pritisnite tipku Držanje (5).

Zvučna signalizacija

Pomoću tipke (6) uključuje/isključuje se davač signala. Ako se kut nagiba nalazi na 0°, 45°, 90° ili na zadnjoj memoriranoj vrijednosti, to se signalizira zvučnim signalom.

Ako radite s izmijenjenom referentnom vrijednošću kuta, davač signala aktivira

se za tu novu referentnu vrijednost (prikaz 0°, 45°, 90°).

Pozadinsko osvjetljenje

Pozadinsko osvjetljenje uključuje/isključuje se dugim pritiskom na tipku (6).

DigiLevel Plus

Technische Daten

Točnost prikaza

1 decimalno mjesto

Točnost libele

± 1 mm/m

zacije, maks. nadmorska visina pri radu 2000 m

Uvjeti skladištenja

-20°C … 70°C, maks. vlaga 80% rH

Dimenzije (Š x V x D) 25

240 x 66 x 30 mm

Dimenzije (Š x V x D) 40

400 x 66 x 30 mm

Dimenzije (Š x V x D) 60

600 x 66 x 30 mm

Masa 40

495 g (uklj. baterije)

Funkcija AUTO-OFF

Mjerni uređaj automatski se isključuje nakon 3 minute neaktivnosti radi štednje baterija.

Informacije o čišćenju i održavanju

Sve komponente čistiti vlažnom krpom i ne koristiti nikakva sredstva za čišćenje, abrazivna sredstva ni otapala. Prije duljeg skladištenja izvaditi bateriju (baterije). Spremiti uređaj na čisto i suho mjesto.

Kalibracija

Mjerni uređaj potrebno je redovito kalibrirati i provjeravati kako bi se zajamčila njegova točnost i funkcija. Preporučujemo interval kalibracije od jedne godine. Molimo Vas

da se u vezi toga po potrebi obratite svojem trgovcu ili Servisnom odjelu tvrtke UMAREX-LASERLINER.

Opasnost od jakih magnetskih polja

Snažna magnetska polja mogu prouzročiti štetne učinke na ljude s aktivnim pomoćnim tvarima (kao što je pejsmejker) i elektromehaničkim uređajima (kao što su magnetske kartice, mehanički satovi, precizna mehanika, tvrdi diskovi).

S obzirom na učinak jakih magnetskih polja ljude, potrebno je uzeti u obzir odgovarajuće nacionalne propise i regulacije, kao što je npr. u Saveznoj Republici Njemačkoj Regulacija o trgovačkom društvu (die Berufsgenossenschaftliche Vorschrift) BGV B11 §14 „Elektro-

magnetska polja".

Da biste izbjegli smetnje, uvijek držite magnete najmanje 30 cm od implantata i uređaja

koji su pod rizikom.

Točnost elektroničkog mjerenja

± 0,1° pri 89° … 90° ± 0,2° pri 1° … 89°

± 0,1° pri 0° … 1°

Radni uvjeti

0°C … 50°C, maks. vlaga 80% rH, bez konden-

Automatsko isključivanje nakon 3 minute Napajanje 2 x 1,5V LR03 (AAA)

Masa 25 315 g (uklj. baterije)

Masa 60 675 g (uklj. baterije)

Zadržavamo pravo na tehničke izmjene bez prethodne najave. Rev21W02

EU smjernice i zbrinjavanje otpada

Uređaj ispunjava sve potrebne standarde za slobodno kretanje robe

unutar EU.

Ovaj proizvod je električni uređaj i mora se prikupiti odvojeno za zbrinjavanje prema Europskoj direktivi o otpadu iz električne i elektroničke opreme.

Daljnje sigurnosne i dodatne napomene nalaze se na:

http://laserliner.com/info?an=diglevpl

DigiLevel Plus

SERVICE Umarex GmbH & Co. KG

– Laserliner –

Möhnestraße 149, 59755 Arnsberg, Germany

Tel.: +49 2932 638-300, Fax: +49 2932 638-333 info@laserliner.com

Umarex GmbH & Co. KG Donnerfeld 2

59757 Arnsberg, Germany

Tel.: +49 2932 638-300, Fax: -333 www.laserliner.com

Rev21W02

Laserliner DigiLevel Plus User guide [ml]

Specifications and Main Features

Frequently Asked Questions

User Manual
