Laserliner DigiLevel 60 cm User guide [ml]

DigiLevel 60 cm

magnetic

AutoSound

DigiLevel 60 cm

Lesen Sie vollständig die Bedienungsanleitung und das beiliegende Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die darin

enthaltenen Anweisungen. Diese Unterlagen gut aufbewahren.

Digitale Elektronik-Wasserwaage mit vertikaler und horizontaler Winkelanzeige.

97 108

6 5

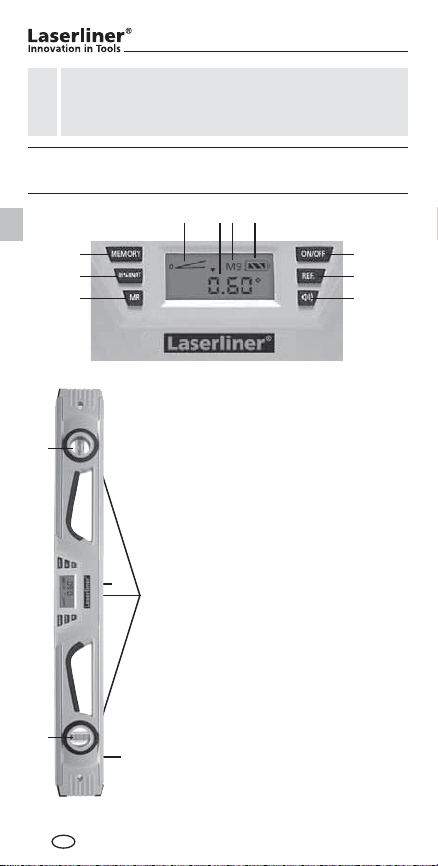

TASTATUR

1. Winkel-Referenzwert setzen

2. AN- / AUS-Schalter

3. Akustischer Signalgeber ein/aus

4. Speicherabruf / MEMORY RECALL

5. Auswahl der Messeinheit

(°Grad / % / IN/FT)

6. Speicherfunktion / MEMORY

DISPLAY

7. Neigungsrichtung

8. Neigungswinkel

9. Aktuelle Speicherstelle (M1 – M9)

10. Batteriezustand

DigiLevel 60 cm

11. Vertikallibelle

12. Horizontallibelle

13. Magnete

14. Mess× äche

RÜCKSEITE

15. Batteriefach

2 1

DigiLevel 60 cm

Batterien einlegen:

Batteriefach (15) auf der Rückseite des Gerätes öffnen und zwei neue Batterien (Typ AAA/LR03) gemäß den Installationssymbolen einlegen. Dabei auf korrekte Polarität achten. Das Symbol (10) zeigt den Ladezustand der Batterien an.

Einschalten und Messen:

Die DigiLevel kann Winkel kontinuierlich auf 360° vermessen.

• Schalten Sie das Gerät mit Taste (2) ein.

• Die aktuelle Betriebstemperatur in °C wird für ein paar Sekunden angezeigt.

• Der Neigungswinkel erscheint in der Anzeige (8). Werden Neigungen über Kopf gemessen, so passt sich die Anzeigerichtung automatisch an.

• Zusätzlich wird mit dem Symbol (7) die momentane Neigungsrichtung angezeigt.

Auswahl der Messeinheit:

• Mit Taste (5) wird die Messeinheit zwischen ° Grad, % und IN/FT – Anzeige umgeschaltet.

Akustische Signalisierung:

• Mit Taste (3) wird der Signalgeber ein- / ausgeschaltet.

• Wenn der Neigungswinkel auf 0°, 45°, 90° oder dem letzten Speicherwert steht, wird dies akustisch signalisiert.

HINWEIS: Wenn Sie mit einem geänderten Winkel-Referenzwert arbeiten, wird der Signalgeber zu diesem neuen Referenzwert (0°, 45°, 90° Anzeige) aktiviert.

Ändern des Winkel-Referenzwertes:

• Mit Taste (1) können Neigungen übertragen werden. Dazu Gerät

auf die gewünschte Neigung anlegen und die Taste (1) drücken. Anschließend wechselt die Anzeige auf “0,0°” und der gewünschte Referenzwinkel ist gesetzt. Jetzt kann die Neigung auf andere Gegenstände übertragen werden.

WICHTIG: Nachdem alle Neigungen übertragen sind, den neuen Winkel-Referenzwert wieder deaktivieren. Dazu das Gerät ausschalten – die Taste (2) mind. 3 Sek. lang drücken. Erst dann stellt sich der Winkel-Referenzwert wieder zur Mess× äche (14) ein.

Speicherfunktionen:

• Mit der Speicherfunktion (6) können Sie den aktuellen Messwert im internen Speicher ablegen. Dabei wird die aktuelle Speicherstelle (M1 – M9) während des Speicherns angezeigt (9).

• Werden mehr als 9 Werte gespeichert, werden die alten Speicherstellen überschrieben.

• Taste Speicherabruf (4) zeigt den letzten Speicherwert in der Anzeige (8) an. Durch mehrfaches Drücken des Speicherabrufes (4) können alle Speicherstellen (9) abgerufen werden.

• Drücken Sie die Speicherfunktion (6), um wieder in den normalen Messmodus zu gelangen.

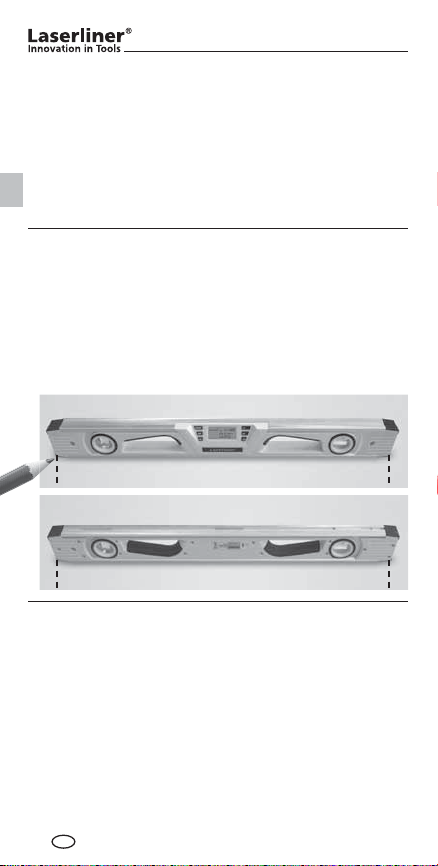

Kalibrierung:

• (A) Die Mess× äche (14) vom Gerät auf einen geraden und markierten Untergrund positionieren (siehe Abb. unten). Gerät einschalten (2) und die REF-Taste (1) solange drücken bis CAL 1 blinkend erscheint. Kurz danach erfolgt ein Signalton und es erscheint CAL 2. (B) Jetzt die Wasserwaage um 180° horizontal drehen und exakt auf die markierte Fläche setzen (Umschlagmessung). Wieder die REF-Taste (1) solange drücken bis CAL 2 blinkt. Der anschließende Signalton beendet den Vorgang.

• Anschließender Test: Das Gerät ist richtig kalibriert, wenn es in beiden Positionen (0° und 180°) die gleichen Messwerte anzeigt.

(A)

0°

(B)

Wasserwaagenfunktion:

• Mit den Vertikal- und Horizontallibellen (11, 12) wird die Ausrichtung zur Mess× äche (14) angezeigt.

• Benutzen Sie die Libellen für optimale Ausrichtung in horizontaler und vertikaler Richtung, die elektronische Neigungswinkel-Anzeige für beliebige Winkel.

• Mit den Magneten (13) können Sie die DigiLevel auf magnetischen Flächen befestigen.

180°

DigiLevel 60 cm

Ausschalten:

• Zum Ausschalten des Gerätes die Taste (2) mind. 3 Sek. lang drücken. Im Ruhezustand schaltet sich das Gerät automatisch aus.

Technische Daten

Genauigkeit elektronische Messung

Anzeigengenauigkeit 0°- 1° 2 Dezimalstellen Anzeigengenauigkeit 1°-90° 1 Dezimalstelle Libellengenauigkeit ± 0,5 mm/m Arbeitstemperatur 0°C ... 40°C (32°F ... 104°F) Lagertemperatur -20°C ... 65°C Stromversorgung 2 x 1,5V (Typ AAA/LR03) Abmessungen 72 x 33 x 625 mm Gewicht 0,8 kg Artikel-Nr. 081.200A Technische Änderungen vorbehalten 07.2012

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und ElektronikAltgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

www.laserliner.com/info

± 0,05° bei 0° … 1° ± 0,1° bei 90° ± 0,2° bei 1° … 89°

Read the operating instructions and the enclosed brochure „Guarantee and additional notices“ completely. Follow the instructions they contain. Safely keep these documents for

future reference.

Digital electronic spirit level with vertical and horizontal angle display.

97 108

6 5

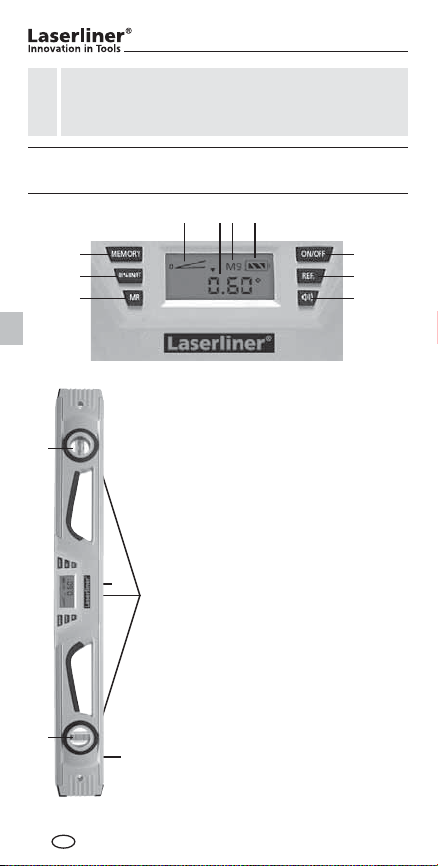

KEYPAD

1. Angle reference value setting

2. ON / OFF switch

3. Acoustic signal on/off

4. Memory retrieval

5. Unit of measurement selection

(° degrees / % / IN/FT)

6. MEMORY function

DISPLAY

7. Slope direction

8. Slope angle

9. Current memory position (M1 – M9)

10. Battery charge

DigiLevel 60 cm

11. Vertical vial

12. Horizontal vial

13. Magnets

14. Measuring surface

REAR

15. Battery compartment

2 1

DigiLevel 60 cm

Inserting batteries:

Open the battery compartment (15) on the rear of the DigiLevel and insert two new batteries (type AAA/LR03) in the manner indicated by the installation symbols. Ensure correct polarity. The symbol (10) indicates the level of battery charge.

Switching on and measuring:

The DigiLevel can measure angles continuously to 360°.

• Switch the DigiLevel on using the on/off switch (2).

• The current operating temperature in °C is shown for a few seconds.

• The slope angle is shown in the display (8). If slopes are measured overhead, the direction of display adjusts automatically.

• The current slope direction is also shown by the symbol (7).

Selection of unit of measurement:

• Button (5) allows the desired unit of measurement to be selected (° degrees, %, IN/FT)

Acoustic signal:

• The acoustic signal can be switched on or off with button (3).

• When the angle of slope stands at 0°, 45°, 90° or the most recently stored value, this is indicated by an acoustic signal.

NOTE: When working with a changed angle reference value, the acoustic signal is activated on reaching the new reference value (0°, 45°, 90° display).

Changing the angle reference value:

• With button (1), it is possible to transfer angles elsewhere. To do so,

set the device to the desired slope and press button (1). The display will then change to “0.0”, and the desired reference angle is now set. The slope can now be transferred to other objects.

IMPORTANT: When all the slopes have been transferred, make sure to deactivate the new angle reference value. To do this, switch off the device by pressing the on/off switch (2) for at least 3 secs. Only then will the value be reset itself to the measuring surface (14).

Memory functions:

• With the memory function (6), the current measurement result can be saved in the internal memory, whereby the current memory position (M1 - M9) is displayed during the saving process (9).

• If more than 9 results are saved, the old ones are overwritten.

• The memory retrieval button (4) can be pressed to show the most recently saved result in the display (8). By repeatingly pressing the memory retrieval button (4), all the stored results (9) can be retrieved.

• Return to normal (6)

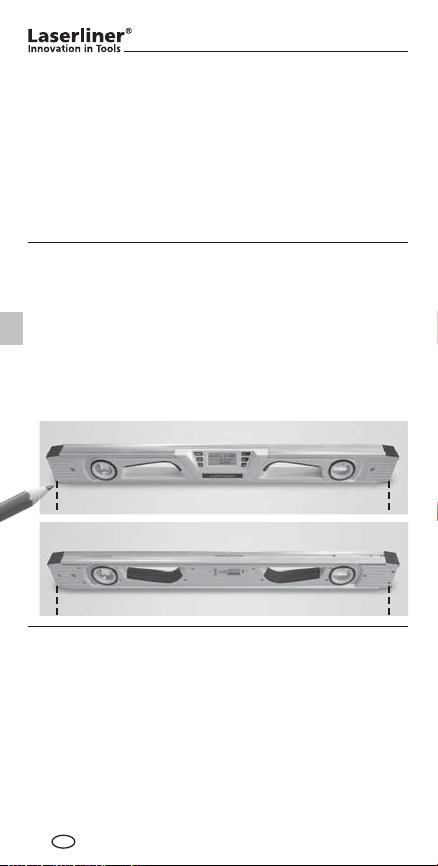

Calibration:

• (A) Place the unit with its measuring edge (14) down on a straight sur- face and mark the positions of the unit‘s ends on the underlying surface (see Fig. below). Switch the unit on (2) and press the REF button (1) until

CAL 1 starts blinking. Shortly thereafter an acoustic signal will sound and CAL 2 will appear in the display. Now turn the unit around horizontally

(end-for-end) by 180° (B) such that its ends are positioned opposite where they previously were but again exactly at the underlying surface marks (reverse measurement). Again press the REF button (1) until CAL 2 blinks. The subsequent acoustic signal concludes the process.

• Follow-up test: The unit is properly calibrated when it displays the same measurement value, i.e. the underlying surface‘s deviation from absolute level, in both positions (0° and 180°).

(A)

0°

(B)

Spirit level function:

• The alignment to the measuring surface (14) is shown by the vertical and horizontal vials (11, 12).

• Use the vials for optimum vertical and horizontal alignment, and the electronic slope angle display for any desired angle of slope.

• With the aid of the magnets (13), the DigiLevel can be afÖ xed to any magnetic surface.

180°

DigiLevel 60 cm

Switching off:

• To switch off the DigiLevel, press the on/off switch (2) for at least 3 secs. When not in use, the DigiLevel switches off automatically.

Technical data

Electronic measuring precision

Display accuracy 0°- 1° 2 decimal places Display accuracy 1°-90° 1 decimal place Vial Working temperature 0°C ... 40°C (32°F ... 104°F) Storage temperature -20°C ... 65°C Power supply 2 x 1.5V (type AAA/LR03) Dimensions 72 x 33 x 625 mm Weight 0.8 kg Article-No. 081.200A Subject to technical change without notice 07.2012

Guarantee, product care and disposal

This device complies with all necessary standards for the free movement of goods within the EU.

This product is an electric device and must be collected separately for disposal according to the European Directive on waste electrical and electronic equipment.

Further safety and supplementary notices at:

www.laserliner.com/info

± 0.05° at 0° … 1° ± 0.1° at 90° ± 0.2° at 1° … 89°

0.5 mm/m
