Laserliner CondenseSpot Plus User guide [ml]

CondenseSpot Plus

150

205

CondenseSpot Plus

Pilnībā izlasiet šo lietošanas instrukciju, pievienoto brošūru „Garantijas un papildu norādījumi“, kā arī jaunāko informāciju un norādījumus tīmekļa vietnē, kas norādīta instrukcijas beigās. Ievērot tajās ietvertos norādījumus. Šis dokuments jāsaglabā, un tas ir nododams tālāk kopā ar lāzera

ierīci.

Funkcija / pielietošana

CondenseSpot Plus ir infrasarkanā temperatūras mērīšanas ierīce ar integrētu higrometru, un tā sniedz iespēju izmērīt virsmas temperatūru, nepieskaroties attiecīgajai virsmai, kā arī aprēķināt rasas punkta temperatūru. Ierīce mēra izstarojošo elektromagnētisko enerģiju infrasarkanā viļņa garuma diapazonā un aprēķina rezultējošo virsmas temperatūru. Kombinācijā ar integrētajiem sensoriem ierīce nosaka aukstuma tiltus un kondensācijas mitrumu.

Vispārīgi drošības norādījumi

– Lietojiet ierīci vienīgi paredzētajam mērķim attiecīgo specikāciju ietvaros. – Mēraparāti un to piederumi nav bērniem piemērotas rotaļlietas. Uzglabājiet bērniem nepieejamā vietā. – Ierīces pārbūves vai izmaiņas nav atļautas, jo tā rezultātā tiek zaudēts sertikāta derīgums un nav spēkā

drošības specikācija. – Sargiet ierīci no mehāniskas slodzes, ekstremālas temperatūras, mitruma vai stiprām vibrācijām. – Ja nedarbojas viena vai vairākas funkcijas vai ir nepietiekams bateriju uzlādes līmenis, ierīci vairs nedrīkst

izmantot. – Detektora profesionālas ekspluatācijas nolūkā ievērot vietējās un/vai valsts noteiktās drošības prasības.

Dro šības norādījumi

2. klases lāzeru lietošana

Lāzera starojums!

Neskatīties tieši starā!

2. lāzera klase

< 1 mW · 650 nm

EN 60825-1:2014

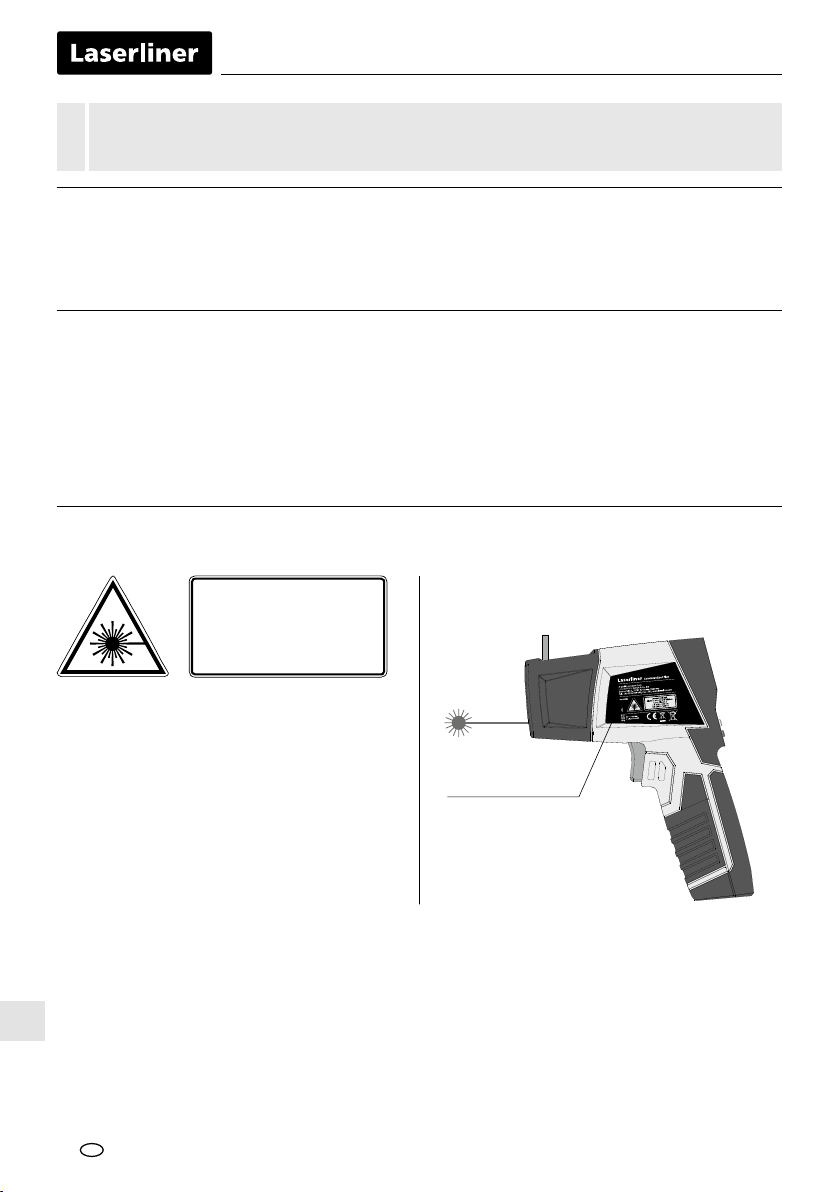

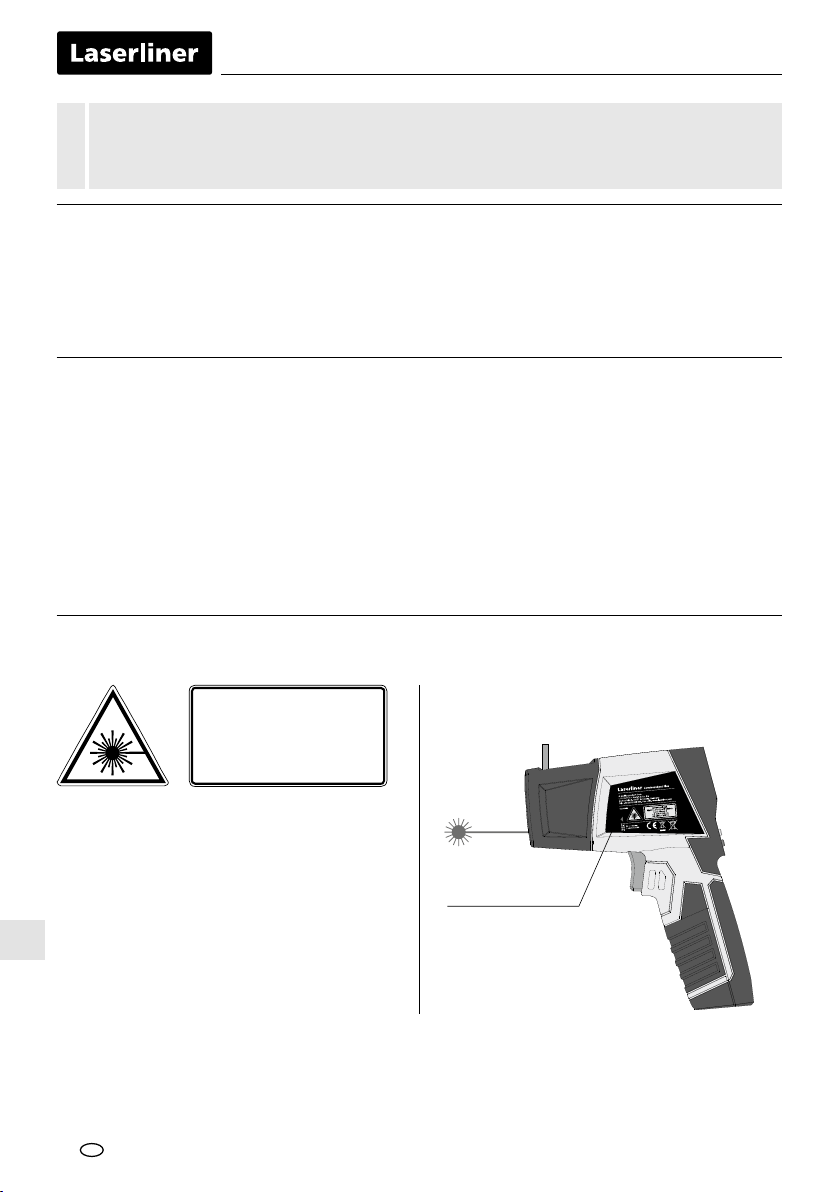

Lāzera stara izejas atvere

– Uzmanību: Neskatieties tiešā vai atstarotā lāzera

starā. – Nevērsiet lāzera staru uz cilvēkiem. – Ja 2. klases lāzera stars trāpa acīs, acis tūdaļ

apzināti jāaizver un galva jāpagriež prom no stara. – Lāzera ierīces manipulācijas (izmaiņas) nav atļautas. – Neskatieties lāzera starā vai tā atstarojumā ar

optiskiem līdzekļiem (lupu, mikroskopu, tālskati, ...).

Brīdinājums par lāzeru

CondenseSpot Plus

Dro šības norādījumi

Rīcība elektromagnētiskā starojuma gadījumā – Mērierīce atbilst noteikumiem un elektromagnētiskās savietojamības robežvērtībām, kas noteiktas

EMS Direktīvā 2014/30/ES. – Jāņem vērā vietējie lietošanas ierobežojumi, piemēram, slimnīcās, lidmašīnās, degvielas uzpildes stacijās

vai personu, kam ir kardiostimulators, tuvumā. Pastāv risks bīstami ietekmēt vai traucēt elektroniskās ierīces. – Izmantojot augsta sprieguma vai mainīgu elektromagnētisko lauku tuvumā, var tikt ietekmēta mērīšanas

precizitāte.

LCD displejs

Emisijas pakāpes iestatīšana

Režīma iestatīšana: dp / HEAT

Rasas punkta

noteikšanas režīms

CondenseSpot Plus

Aukstuma tiltu noteikšanas

režīms

Gaisa mitruma / apkārtējās vides temperatūras sensors

Infrasarkano staru sensors

8 punktu lāzerapļa izejas atvere

SET (iestatīšanas) taustiņš / dp / rH / T-A pārslēgšana

Ieslēgt / Palaidējs

Bateriju nodalījums

Hold funkcija

Kondensācijas mitruma indikators

stabiņu diagrammas veidā Rasas punkta temperatūra °C vai °F

Baterijas uzlādes līmenis

Mērvienība °C / °F

Mērījuma vērtības rādījums

Emisijas pakāpes ātrā indikācija

Rasas punkta režīms (dp) ar

relatīvā gaisa mitruma (rh) un vides temperatūras (T-A) rādījumu

Lāzera stars ieslēgts, temperatūras mērīšana

(infrasarkana)

Aukstuma tiltu noteikšanas režīms (HEAT)

Aktīvas mērīšanas indikators

Indikācija LOW, CHK, HI aukstuma tiltu

noteikšanas režīmā

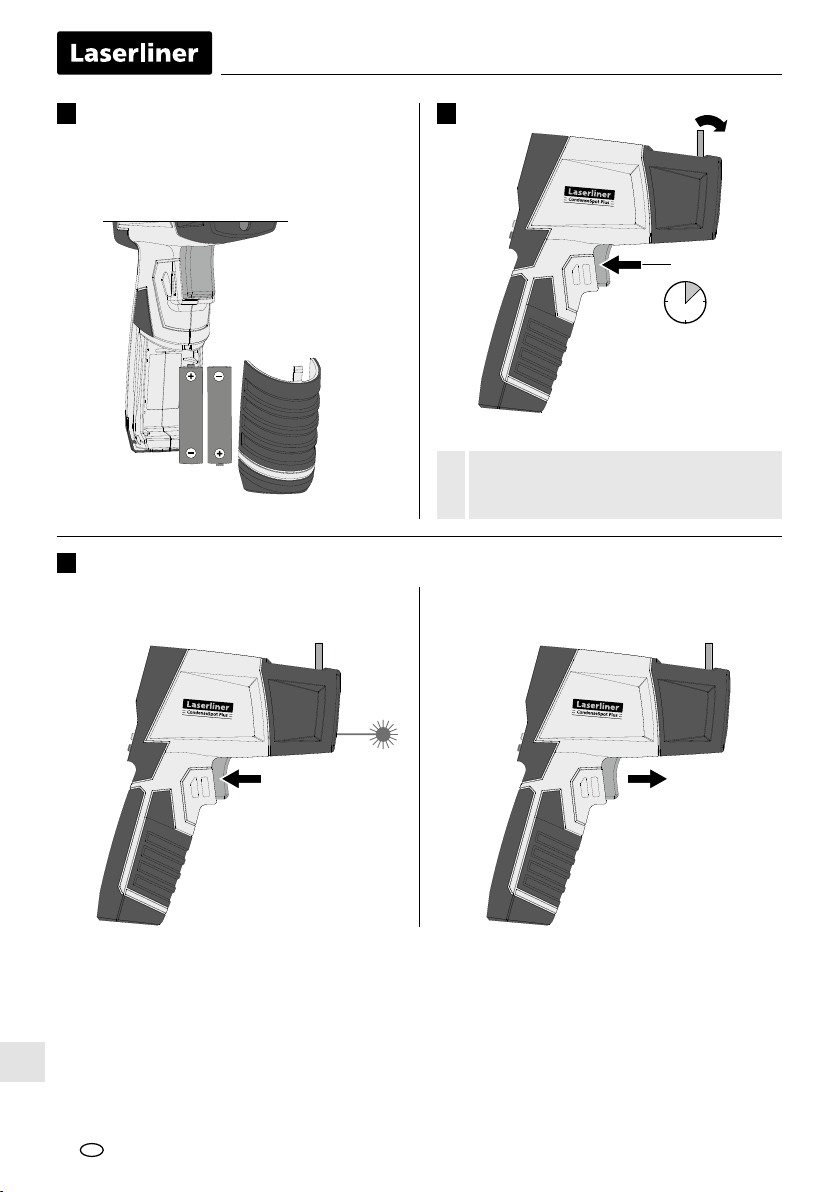

Bateriju ielikšana

Atveriet bateriju nodalījumu un ievietojiet baterijas atbilstoši norādītajiem simboliem. Levērojiet pareizu polaritāti.

Ilgā mērīšana / Hold

Lai veiktu ilgstošu mērījumu, aktivizējiet lāzeru (skatīt attēlu) un turiet nospiestu taustiņu.

ON / OFF

1 sec

Automātiska izslēgšanās pēc 15 sekundēm.

Sekojiet, lai gaisa mitruma/apkārtējās vides temperatūras sensors (4) transportējot būtu

pielocīts.

Atlaidiet taustiņu, kolīdz mērīšanas punkts atrodas lāzera darbības diapazonā. Tiek pieturēta izmērītā vērtība.

CondenseSpot Plus

Emisijas pakāpes iestatīšana

Integrētā sensora mērīšanas galviņa uztver infrasarkano starojumu, kuru izstaro jebkurš objekts atkarībā no tā materiāla/virsmas. Starojuma intensitāti nosaka emisijas pakāpe (0,01 līdz 1,00). Pirmajā ieslēgšanas reizē ierīce ir noregulēta uz emisijas pakāpi 0,95, kāda ir lielākajai daļai organisko vielu, kā arī nemetāliem (plastmasai, papīram, keramikai, kokam, gumijai, krāsām, lakām un iežiem). Materiālus ar atšķirīgām emisijas pakāpēm skatiet tabulā 9. punktā.

Uz nepārklātiem metāliem un metālu oksīdiem, kuri to zemās un temperatūrā nestabilās emisijas pakāpes dēļ mērīšanai ar infrasarkano staru ir piemēroti tikai nosacīti, kā arī uz virsmām ar nezināmu emisijas pakāpi var uzklāt laku vai uzlīmēt matētas, melnas uzlīmes, lai emisijas pakāpi iestatītu uz 0,95. Ja tas nav iespējams, mērīšanai izmantojiet kontakta termometru.

Pēc ieslēgšanas ir iestatīta pēdējā izvēlētā emisijas pakāpe. Ikreiz pirms mērīšanas pārbaudiet emisijas pakāpes iestatījumu.

Ierīce piedāvā saglabāto emisijas pakāpju ātro izvēli (0,95, 0,85, 0,75, 0,65, 0,55) un precīzu iestatīšanu diapazonā no 0,01 līdz 1,00.

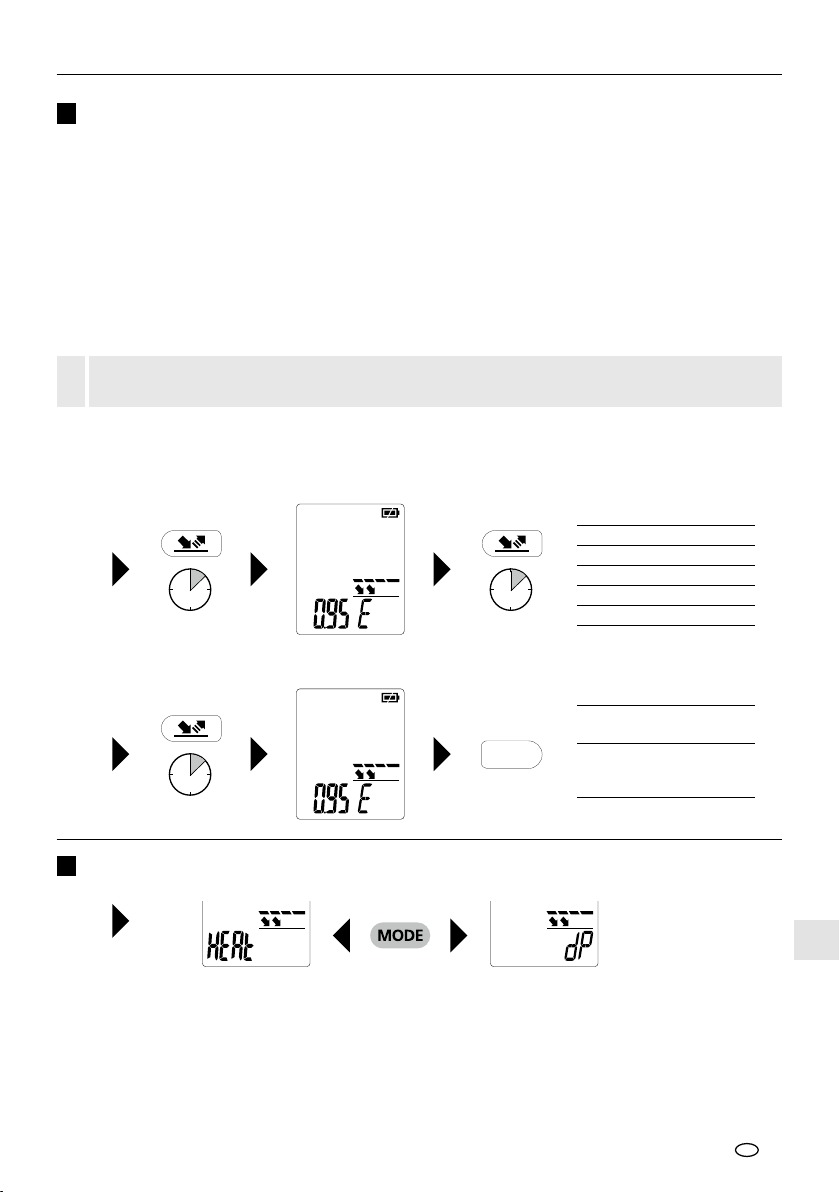

Emisijas pakāpes ātrā izvēle

1x = 0,85

1 sec

Emisijas pakāpes precīza iestatīšana

1 sec

2x = 0,75 3x = 0,65 4x = 0,55 5x = 0,95

Režīma izvēle

3 sec

Aukstuma tiltu noteikšanas

režīms

Nospiežot ātri:

SET

Rasas punkta

noteikšanas režīms

vērtība + 0,1 Nospiežot ilgāk: ātra vērtības aizskaitīšana no 0,1 līdz 1,00

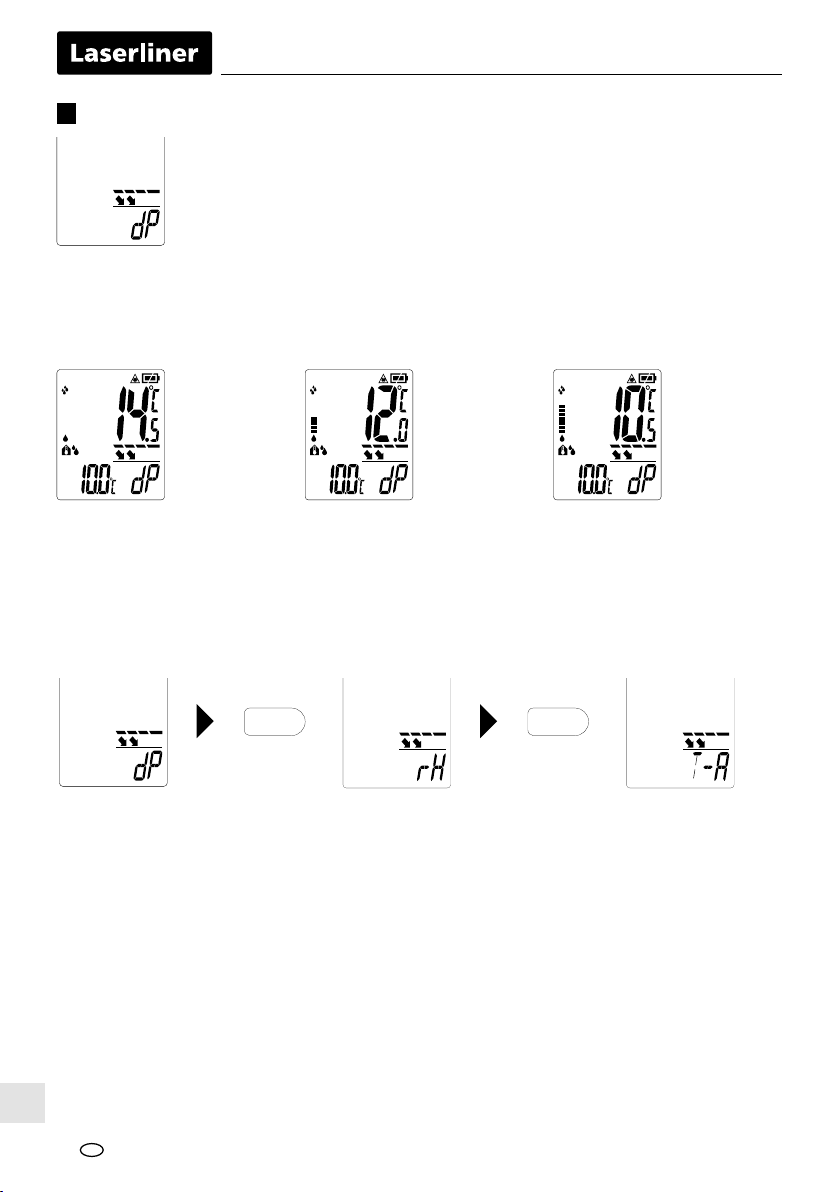

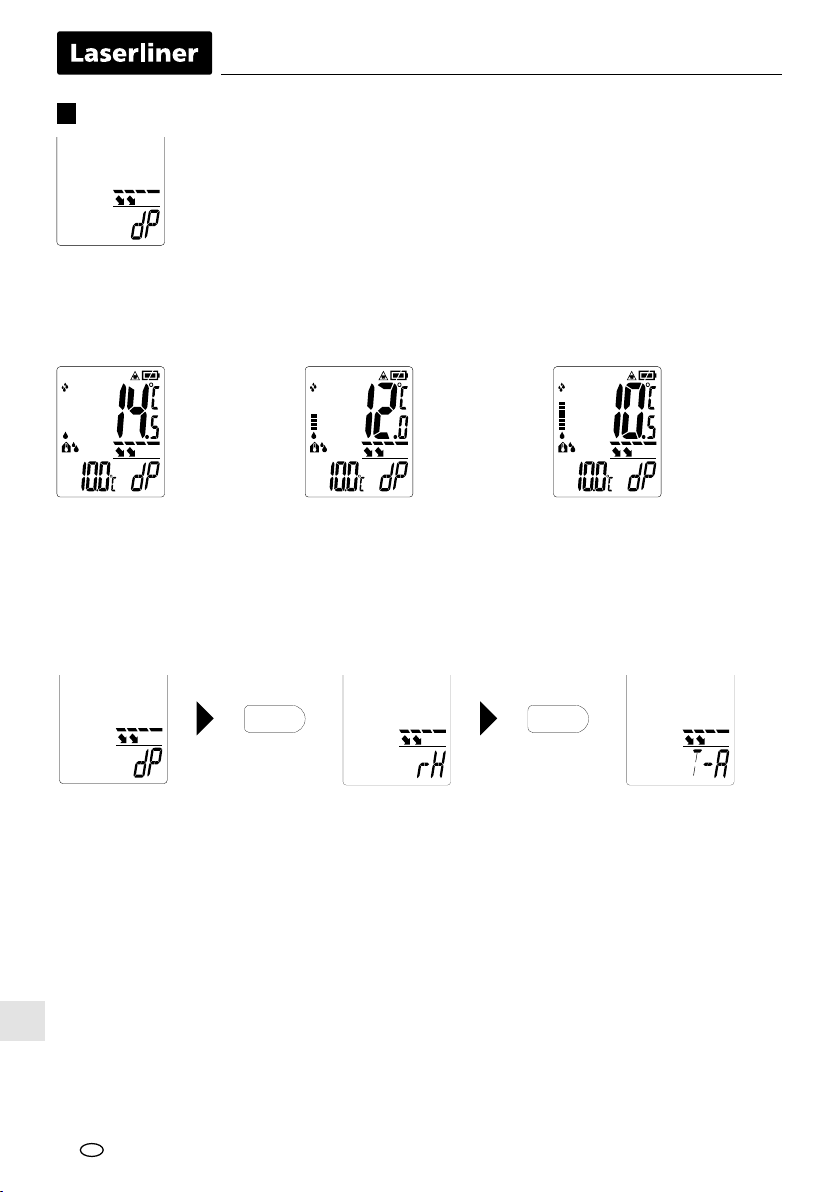

Rasas punkta noteikšanas režīms / kondensācijas mitruma indikators

Rasas punkta temperatūra ir temperatūra, līdz kurai jāatdziest gaisam, lai tajā esošie ūdens tvaiki pārvērstos pilienos, miglā vai rasā. Tātad kondensācijas mitrums rodas, piemēram, tad, ja iekšsienas vai loga ailas temperatūra ir zemāka par telpas rasas punkta temperatūru. Tādā gadījumā tās kļūst mitras, un rodas labvēlīga vide pelējumam un materiālu bojājumiem.

Rasas punktu CondenseSpot Plus aprēķina ar integrēto apkārtējās vides temperatūras un relatīvā gaisa mitruma sensoru palīdzību. Vienlaikus ar infrasarkano staru temperatūras mērījumu tiek noteikta objektu virsmas temperatūra. Salīdzinot šīs temperatūras vērtības, var atrast vietas, kurās pastāv kondensācijas mitruma rašanās risks. Rezultāts tiek parādīts ar kondensācijas mitruma indikatoru (b) stabiņu diagrammas veidā, kā arī gadījumā, ja ir liela kondensācijas mitruma rašanās iespējamība, papildus tiek parādīti optiski un atskaņoti akustiski signāli.

Kondensācijas mitruma rašanās risks nepastāv

Neliels kondensācijas mitruma rašanās risks

Mirgo simbols „dP“

Kondensācijas mitruma rašanās risks

Mirgo simbols „dP“ un atskan skaņas signāls

Kondensācijas mitruma indikators (b) ir redzams visos ierīces režīmos. Tādējādi ierīce pastāvīgi sniedz informāciju par kondensācijas mitruma rašanās bīstamību.

Var pieprasīt relatīvā gaisa mitruma un vides temperatūras mērījumu vērtības:

SET SET

CondenseSpot Plus

Aukstuma tiltu noteikšanas režīms

Ar aukstuma tiltu ēkās apzīmē, piem., iekšsienas zonu, kur siltums tiek izvadīts uz āru ātrāk nekā pārējās iekšsienas daļās. Šādu zonu temperatūra, skatoties no iekštelpām, ir zemāka, bet, skatoties no ēkas ārpuses, - augstāka nekā pārējās zonās. Tas liecina par nepareizu vai nepietiekamu siltumizolāciju.

CondenseSpot Plus šim nolūkam salīdzina apkārtējās vides temperatūru ar virsmas temperatūru. Ja atšķirības starp abām temperatūras vērtībām ir lielākas, ierīce par to signalizē ar 2 pakāpju brīdinājumiem. Ja vērtība ir uz robežas, tas tiek signalizēts ar norādi „CHK“, bet tad, ja atšķirības ir ļoti lielas, displeja apgaismojums mainās uz „zilu“ vai „sarkanu“.

Apkārtējās vides temperatūra: 20°C

Aukstuma tilta nav

Izvēlnes iestatījumi

SET

Cont LOK

FAC

Apkārtējās vides temperatūra: 20°C

Iespējams aukstuma tilts, Turpināt zonas pārbaudi

Pastāvīgā mērīšana Ieslēdzot funkciju „Cont LOK“, var veikt pastāvīgu mērīšanu, neturot nospiestu palaidēja pogu.

Pastāvīgā mērīšana sākas, īsi nospiežot palaidēja pogu. Displejā parādās atslēgas simbols. Nospiežot to atkārtoti, vērtība tiek paturēta (HOLD).

Rūpnīcas iestatījums Ar funkciju „FAC“ ierīce tiek atiestatīta uz rūpnīcas iestatījumu.

Apkārtējās vides temperatūra: 20°C

Aukstuma tilts, Displejs ir izgaismots zilā krāsā un atskan skaņas signāls

°C

ON OFF

SET

°F

OFF

Apkārtējās vides temperatūra: 12°C

Aukstuma tilts, Displejs ir izgaismots sarkanā krāsā un atskan skaņas signāls

3 sec

Apstiprināt

SET

Apstiprināt

Emisijas radītāju tabula Orientējošās vērtības ar pielaidēm

Metāli

alumīnijs

oksidēts pulēts

cinks

oksidēts

dzelzs

oksidēta ar rūsu

dzelzs, kalta

matēta

dzelzs, lējums

neoksidēts kausējums

hroma oksīds 0,81

0,30 0,05

0,10

0,75 0,60

0,90

0,20 0,25

„Inconel” oksidēts materiāls elektropulēts

misiņš

pulēts oksidēts

platīns

melns

sakausējums A3003

oksidēts raupjš

svins

raupjš

tērauds

auksti velmēts slīpēta plate

0,83 0,15

0,30 0,50

0,90

0,20 0,20

0,40

0,80 0,50

tērauds

pulēta plate sakausējums (8% niķelis, 18% hroms) galvanizēts oksidēts stipri oksidēts tikko valcēts raupja, līdzena virsma rūsains, sarkans skārds ar niķeļa pārklājumu skārds, valcēts nerūsējošais tērauds

varš

oksidēts vara oksīds

0,10

0,35 0,28 0,80 0,88 0,24 0,96 0,69 0,11 0,56 0,45

0,72 0,78

asfalts 0,95

audums 0,95 azbests 0,93 bazalts 0,70 betons, apmetums, java 0,93 cements 0,95 cilvēka āda 0,98 darva 0,82 dzesēšanas elements

eloksēts, melns

fajanss, matēts 0,93 ģipsis 0,88 ģipškartona plāksnes 0,95 grafīts 0,75 grants 0,95 gumija

cieta mīksta, pelēka

karborunds 0,90 kaļķa smilšakmens 0,95

0,98

0,94 0,89

kaļķakmens 0,98 kaļķis 0,35 keramika 0,95 ķieģelis, sarkanais 0,93

klons 0,93 koksne

neapstrādāta parastais dižskābardis, ēvelēts

kokvilna 0,77 kvarca stikls 0,93

laka

matēta, melna karstumnoturīga balta

lamināts 0,90

ledus

gluds stipra sala apstākļos

marmors

melns, matēts pelēcīgs, pulēts

māls 0,95

0,88 0,94

0,97 0,92 0,90

0,97 0,98

0,94 0,93

mūris 0,93 ogles

neoksidētas

papīrs

visas krāsas

plastmasa

gaismas caurlaidīga PE, P, PVC

porcelāns

balts, spīdīgs ar lazūru

ruberoīds 0,92

šķelda 0,95 smilts 0,95 sniegs 0,80 stikla vate 0,95

stikls 0,90

tapetes (papīra), gaišas 0,89 transformatoru laka 0,94 ūdens 0,93 zeme 0,94

Norādījumi par apkopi un kopšanu

Nemetāli

Visus komponentus tīriet ar nedaudz samitrinātu drānu un izvairieties lietot tīrīšanas līdzekļus, abrazīvus līdzekļus un šķīdinātājus. Pirms ilgākas uzglabāšanas izņemiet bateriju/-as. Uzglabājiet ierīci tīrā, sausā vietā.

Kalibrēšana

Lai iegūtu precīzus mērījumus, mērierīce kalibrējama un pārbaudāma regulāri. Ražotāja ieteiktais kalibrēšanas intervāls - viens gads.

0,85

0,96

0,95 0,94

0,73 0,92

CondenseSpot Plus

Tehniskie dati (Iespējamas tehniskas izmaiņas. 18W03)

-40°C…365°C

-40°C…0°C (± (1°C + 0,1°C/1°C)) Infrasarkano staru temperatūra

Rādījumu izšķirtspēja 0,1°C / 0,1%rH 0,18°F

Vides temperatūra

Relatīvais gaisa mitrums

Rasas punkta temperatūra

Optika 12:1 (12 m mērīšanas attālums : 1 m mērīšanas laukums) Emisijas pakāpe 0,1 ... 1,0, iestatāma Lāzers 8 punktu lāzeraplis Lāzera viļņu garums 650 nm Lāzera klase 2, < 1 mW Strāvas padeve Baterijas 2 x 1,5 V, tips AA Darbības laiks 20 stundas

Darba apstākļi

Uzglabāšanas apstākļi

Mērījumi (p x a x d) 150 x 205 x 60 mm Svars (ieskaitot baterijas) 376 g

0°C…30°C (± 1°C vai ± 1%, atkarībā no lielākā rādītāja) >30°C (± 2°C vai ± 2%, atkarībā no lielākā rādītāja)

-20°C…65°C

0°C…50°C (± 1°C) <0°C un >50°C (± 2,5°C)

1%…99% 20%…80% (± 3%) <20% un >80% (± 5%)

-50°C…50°C

41%rH…95%rH (± 1,5°C) 31%rH…40%rH (± 2°C) 20%rH…30%rH (± 2,5°C)

0 ... 50°C, 80%rH, neveidojas kondensāts, Maks. darba augstums 2000 m

-10 ... 60°C, 80%rH,

neveidojas kondensāts

-40°F…689°F

-40°F…32°F (± (1,8°F + 0,18°F/1°F)) 32°F…86°F (± 1,8°F vai ± 1%, atkarībā no lielākā rādītāja) >86°F (± 3,6°F vai ± 2%, atkarībā no lielākā rādītāja)

-4°F…149°F 32°F…122°F (± 1,8°F) <32°F un >122°F (± 4,5°F)

-58°F…122°F 41%rH…95%rH (± 2,7°F) 31%rH…40%rH (± 3,6°F) 20%rH…30%rH (± 4,5°F)

32 ... 122°F, 80%rH, neveidojas kondensāts, Maks. darba augstums 2000 m

-14 ... 140°F, 80%rH, neveidojas kondensāts

ES noteikumi un utilizācija

Ierīce atbilst attiecīgajiem normatīviem par brīvu preču apriti ES. Konkrētais ražojums ir elektroiekārta. Tā utilizējama atbilstīgi

ES Direktīvai par elektrisko un elektronisko iekārtu atkritumiem. Vairāk drošības un citas norādes skatīt:

http://laserliner.com/info?an=cosppl

Iki galo perskaitykite eksploatacijos instrukciją, pridedamą dokumentą „Nuorodos dėl garantijos ir papildoma informacija“, taip pat naujausią informaciją ir patarimus, kuriuos rasite paspaudę interneto nuorodą, esančią šios instrukcijos pabaigoje. Laikykitės čia esančių instrukcijos nuostatų.

Šis dokumentas turi būti laikomas ir perduodamas kartu su lazeriniu įrenginiu.

Veikimas ir paskirtis

„CondenseSpot Plus“ yra infraraudonųjų spindulių principu veikiantis temperatūros matuoklis su integruotu higrometru. Juo galima matuoti paviršių temperatūrą bekontakčiu būdu ir apskaičiuoti rasos taško temperatūrą. Prietaisas matuoja infraraudonųjų bangų ilgio diapazone išspinduliuotos elektromagnetinės energijos kiekį ir pagal tai paskaičiuoja paviršiaus temperatūrą. Kartu su įrengtais sensoriais prietaisas aptinka šilumos tiltus bei kondensatą.

Bendrieji saugos nurodymai

– Prietaisą naudokite išskirtinai tik pagal specikacijoje nurodytą paskirtį. – Matavimo prietaisai ir reikmenys nėra žaislas. Laikykite juos vaikams nepasiekiamoje vietoje. – Draudžiama keisti ir modikuoti prietaiso konstrukciją, priešingu atveju

nebegalioja leidimas jį naudoti ir nebegalioja saugos specikacijos. – Negalima prietaiso veikti mechaniškai, aukšta temperatūra, drėgme arba didele vibracija. – Negalima naudoti prietaiso, jei neveikia viena ar daugiau jo funkcijų arba baterijos yra išsikrovusios. – Prašome atkreipti dėmesį į vietos ar nacionalinės tarnybos parengtus

saugos ir tinkamo prietaiso eksploatavimo reikalavimus.

Saugos nurodymai

Darbas su 2-os klasės lazeriais

Lazerio spinduliavimas!

Nežiūrėkite į lazerio spindulį!

Lazerio klasė 2 < 1 mW · 650 nm EN 60825-1:2014

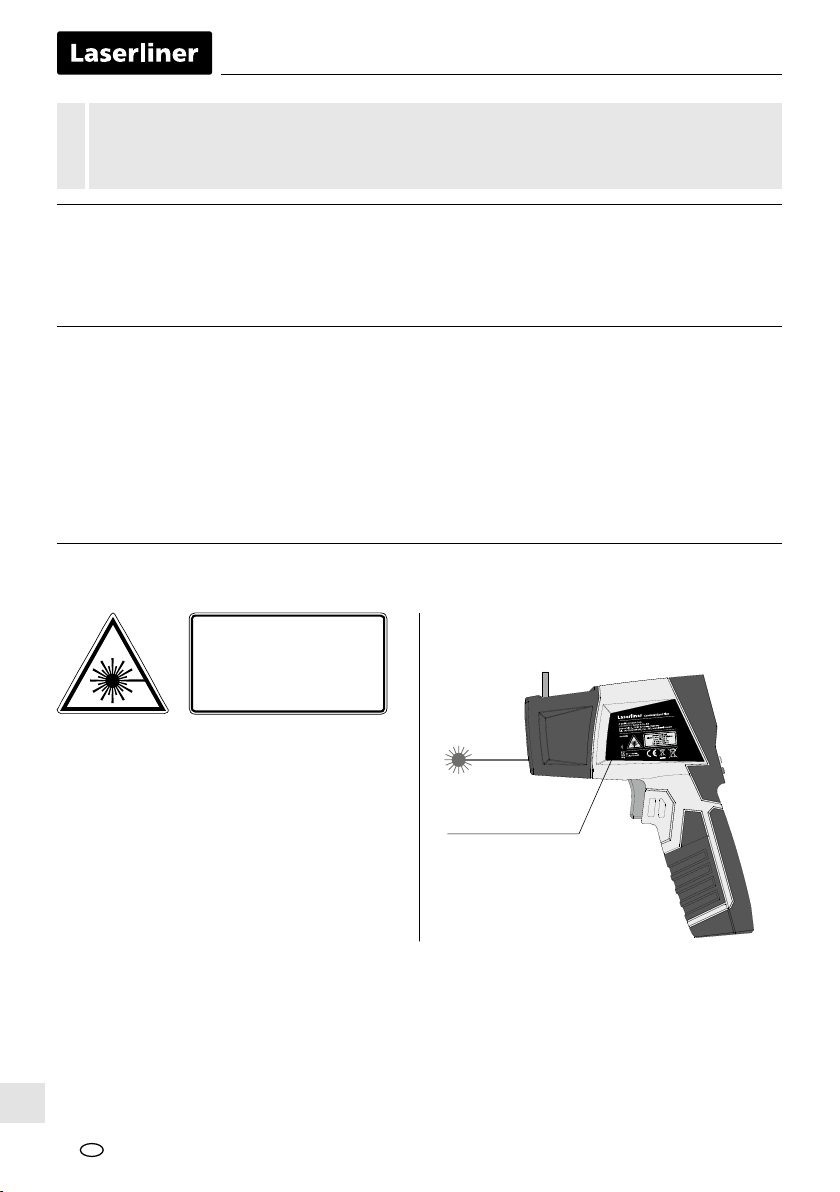

Lazerio anga
