BeamControl-Master BCM
1. integrální uchopení 12. nivelační šroub C
2. ovládací panel 13. svislý laserový paprsek
3. vertikální libela Z 14. nivelační šroub A
4. páčka krytu baterií 15. rychlost /
5. závitové připojení pracovní úhel
7. přihrádka pro baterie 17. infračervené přijímací
pole
8. závitové připojení 18. LED diody
9. horizontální libela X 19. režim ručního
přijímače
10. nivelační šroub B 20. režim scanování
11. horizontální libela Y 21. rotační režim
1. Uvedení do provozu
1.1 Usazení
Usaďte BCM na pevný podklad nebo jej usaďte na stativ pomocí 5/8“ závitové zdířky
1.2 Horizontální nivelace
začněte libelou X, kterou vyro­vnáte otáčením nivelačních šroubů A a B.
Upozornění:
Dívejte se na libely vždy kolmo, aby nedošlo k chybnému vyrovnání.
Nyní nastavte libelu Y otáčením nivelačního Šroubu C.
1.3 Vertikální nivelace
Postavte BCM vertikálně na integrovaná držadla nebo ho upevněte na stativ. Nyní vyrovnejte jen libelu Z šroubem C.
2. Obsluha
1
2.1 Zapnutí BCM:
Podržte 1 vte
2.2 Bodový režim
Rotační laser vysílá na dlouhé vzdálenosti přesný laserový bod. Do tohoto režimu přejdete snižováním rychlosti otáčení pomocí tlačítka dokud se nezastaví.
2.2.1 Změna pozice
2.3 Režim scanování
Šířka rozděleného intenzivního plošného paprsku je nastavitelná.
2.3.1 Aktivace režimu scanování
2.3.2 Změna pozice 2.3.3 Změna scanovacího úhlu
2.4 Rotační režim
360° rotující laserový paprsek s rychlostí od 200 ot/min
2.4.1 Aktivace režimu
2.4.2 Změna rychlosti
Upozornění pro všechny režimy:
Červená LED dioda se rozsvítí, pokud zařízení dosáhne mezních hodnot ( max. otáčky, scanovací úhel atd.)
2.5 Režim dálkového ovládání
Optimální kvalita příjmu se dosáhne pomocí vyšších konstantních otáček (max. otáčky =500ot/min)
2.5.1 Aktivace režimu
3. Baterie / síťový zdroj
3.1 Výměna baterií
Svítí-li neustále červená LED kontrolka, je nutné vyměnit baterie. K tomu stačí lehké zatáhnutí za pá správnou polaritu.
3.2 Připojení na externí síťový zdroj
řinu stisknuté tlačítko zap/vyp, až začne rotační hlava rotovat, je aktivován rotační režim.
- na rotačním laseru
- na SensoCommanderu
- na rotačním laseru
- na SensoCommanderu
- na rotačním laseru - na rotačním laseru
- na SensoCommanderu - na SensoCommanderu
- na rotačním laseru
- na SensoCommanderu
- na rotačním laseru
- na SensoCommanderu
- na rotačním laseru
- na SensoCommanderu
čku na přístroji. Odklopte kryt baterií a baterie vyměňte, dbejte na
2
Po napojení p nemohou být dobíjeny pomocí tohoto síťového zdroje.
Upozornění:
Nevystavujte baterie vysokým teplotám, otevřenému ohni, přímému slunečnímu záření atd. Vlhké baterie nesmějí být nabíjeny. Použité baterie nevyhazujte do komunálního odpadu. Odneste je na sběrná místa nebezpečného odpadu.
4.Kalibrace
Upozornění:
BCM je kvalitní rotační laser, který je nastaven a vyvážen dle specifikací výrobce. Pro zajištění správného fungování přístroje Vás upozorňujeme: kontrolujte pravidelně kalibraci před použitím po dlouhém transportu a delší době uskladnění. Absolutně přesná kalibrace je možná jen ve specializovaných pracovištích. Přesnost vlastnoručně provedené kalibrace závisí na Vaší pečlivosti.

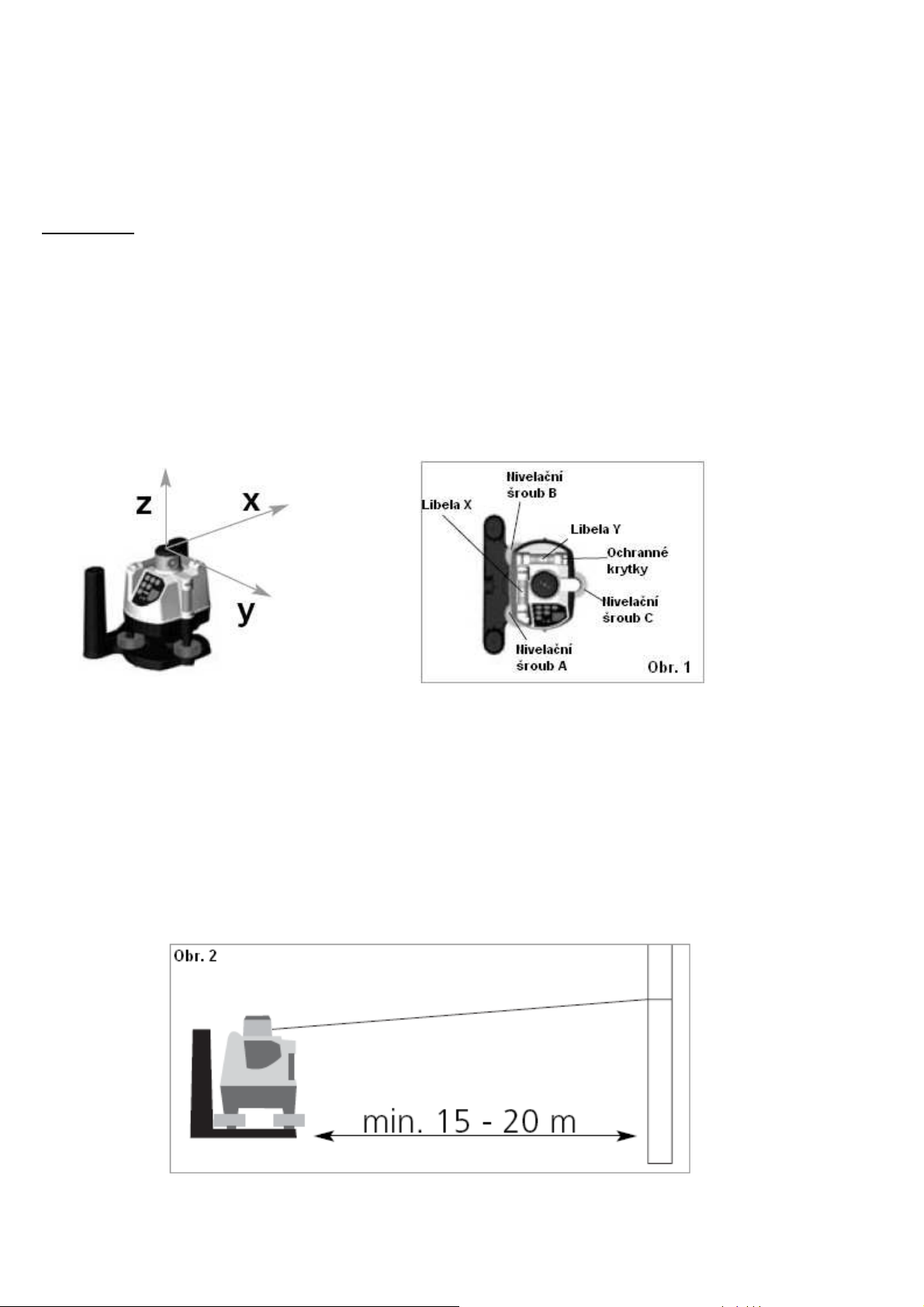

4.1 Osy X/Y
4.1.1Příprava – vyrovnání stativu nebo roviny
Upozornění:
Při kalibraci a přezkoušení by měl stát přístroj ve vzdálenosti 15-20 m od cíle (např. od zdi).
1. odstraňte boční krytky libely
2. otáčejte nivelačními šroub dolů až na doraz
3. otočte nivelační šrouby o 3 otáčky ven. Na nivelačním šroubu si vyznačte pomocný bod (např. tužkou)
4. postavte přístroj na podklad nebo stativ
5. vyrovnejte stativ nebo plochu tak, aby byly libely přibližně vyrovnány (vzduchová bublina uvnitř libely by měla být volně pohyblivá)
4.1.2 Kontrola kalibrace – osa Y
řístroje na síťový zdroj, přemostí se napájení z baterií na tento zdroj. To způsobí, že baterie
3
1. jemn
2. na stěně si označte bod A (obr. 2)
3. otočte přístroj o 180° bez vyrovnávání šroubů
4. vyrovnejte libely nivelačním šroubem
Upozornění:
Vyberte si nivelační šroub A nebo B jako referenční šroub. Srovnejte přístroj ostatními nivelačními šrouby.

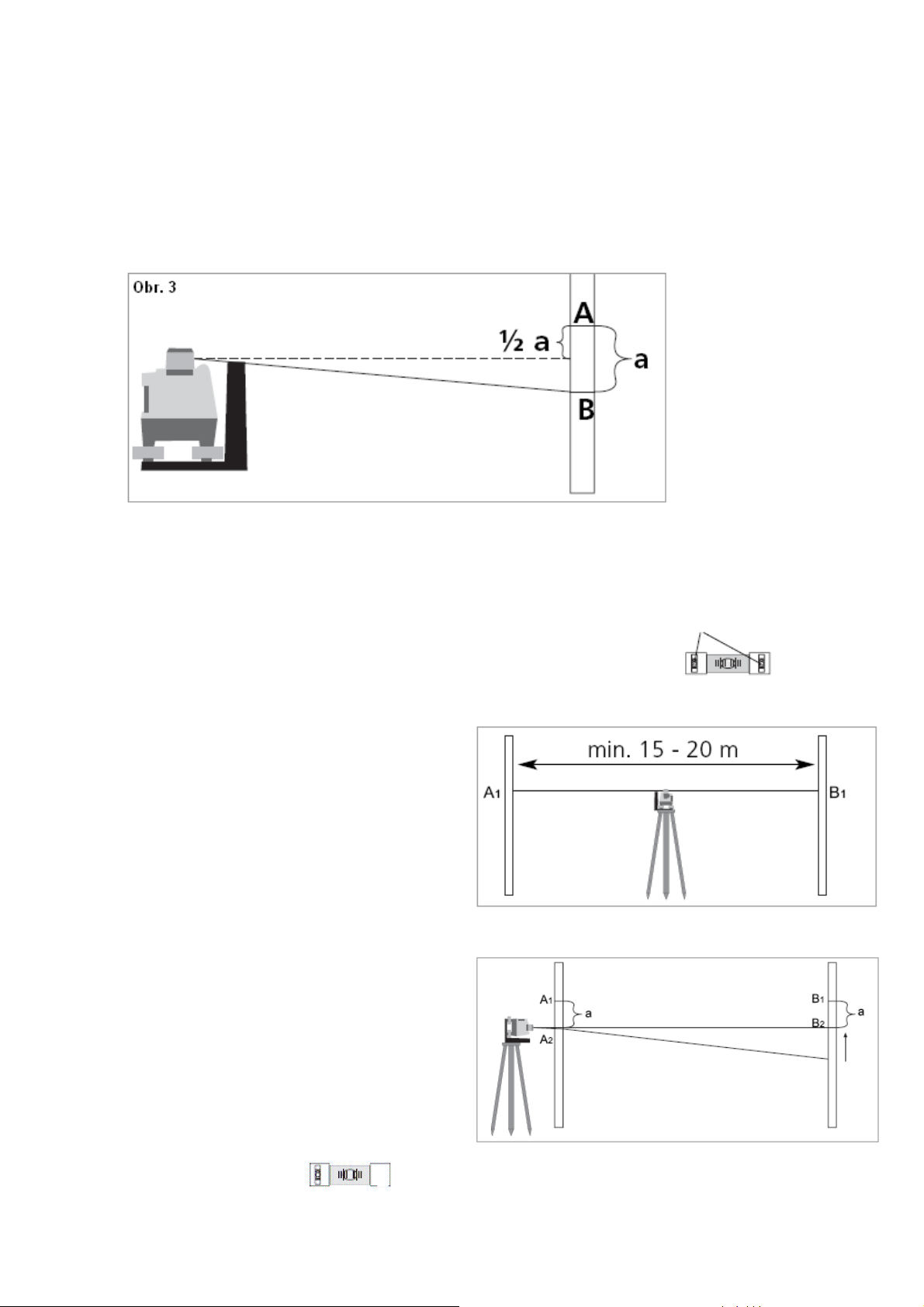

5. označte si na stěně bod B (obr. 3)
4.1.3 Provedení kalibrace – osa Y
1. nasměrujte paprsek přesně mezi body A a B (vzdálenost ½ a) nivelačními šrouby (nepoužijte referenč
2. Vyrovnejte libelu pomocí kalibračních šroubů (použijte přiložený imbus klíč SW 2.5)
4.1.4 Přezkoušení a provedení kalibrace osy X
Postupujte stejně jako u přezkoušení a kalibraceY osy, Vyrovnávejte paprsek podle libely X.
4.2 Osa Z
4.2.1 Kalibrace vertikální libely
1. postavte přístroj horizontálně mezi 2 stěny.
Upozornění:
Dříve než začnete s kontrolou se ujistěte, že jsou horizontální libely X a Y správně kalibrované.
2. označte si na zdi bod A1 a B1
3. postavte si přístroj vertikálně do blízkosti cíle A
4. zamiřte laser na první cíl a označte si bod A2
5. změřte rozdíl mezi body A1 a A2 (a)
6. přeneste naměřený rozdíl (a) na cíl B
7. nastavte laser nivelačním šroubem do výšky
8. Kalibračním šroubem vyrovnejte libelu
ě vyrovnejte libely pomocí nivelačních šroubů
Pokud se nachází bod B ve stejné výšce jako bod A, pak je libela Y správně vykalibrovaná. Není-li tomu tak, je nutné přístroj překalibrovat.
šroub)
(Před kalibrací odstraňte boční ochranné krytky libely)
bodu B2
(použijte inbus SW 2,5)
4
Technická data BeamControl-Master
Laser
Výstupní výkon </= 1 mW horizontální; < 0,33 mW vertikální Vlnová délka 635 nm
Přesnost
Senzor 0,02 % (± 2 mm/10 m) Dělič paprsku 20“
Funkce
Provozní režimy Bodový režim; rotační režim; režim ručního přijímače; režim scanování Nastavení Změna polohy; rychlosti, hlasitosti zvuku, pracovního úhlu; polohy Referenční paprsek Vertikální
Režim laseru
Horizontální rovina Manuální nastavení sklonu Rychlost otáčení 0, 50 ,100, 200 ot./min.; 500 ot./min. pro dálkové ovládání
Zdroje napájení
Výdrž baterií Cca 40 hod. (4 x 1,5 V alkalické baterie typu AA) Souvislý provoz Připojovací zdířka pro externí napájení
Ostatní
Pracovní teplota 0 – 50°C Skladovací teplota -10 – 70°C
6. Volitelné příslušenství
Informace o doplňkovém příslušenství získáte u specializovaných prodejců nebo navštivte naše stránky na
www.laserliner.com.

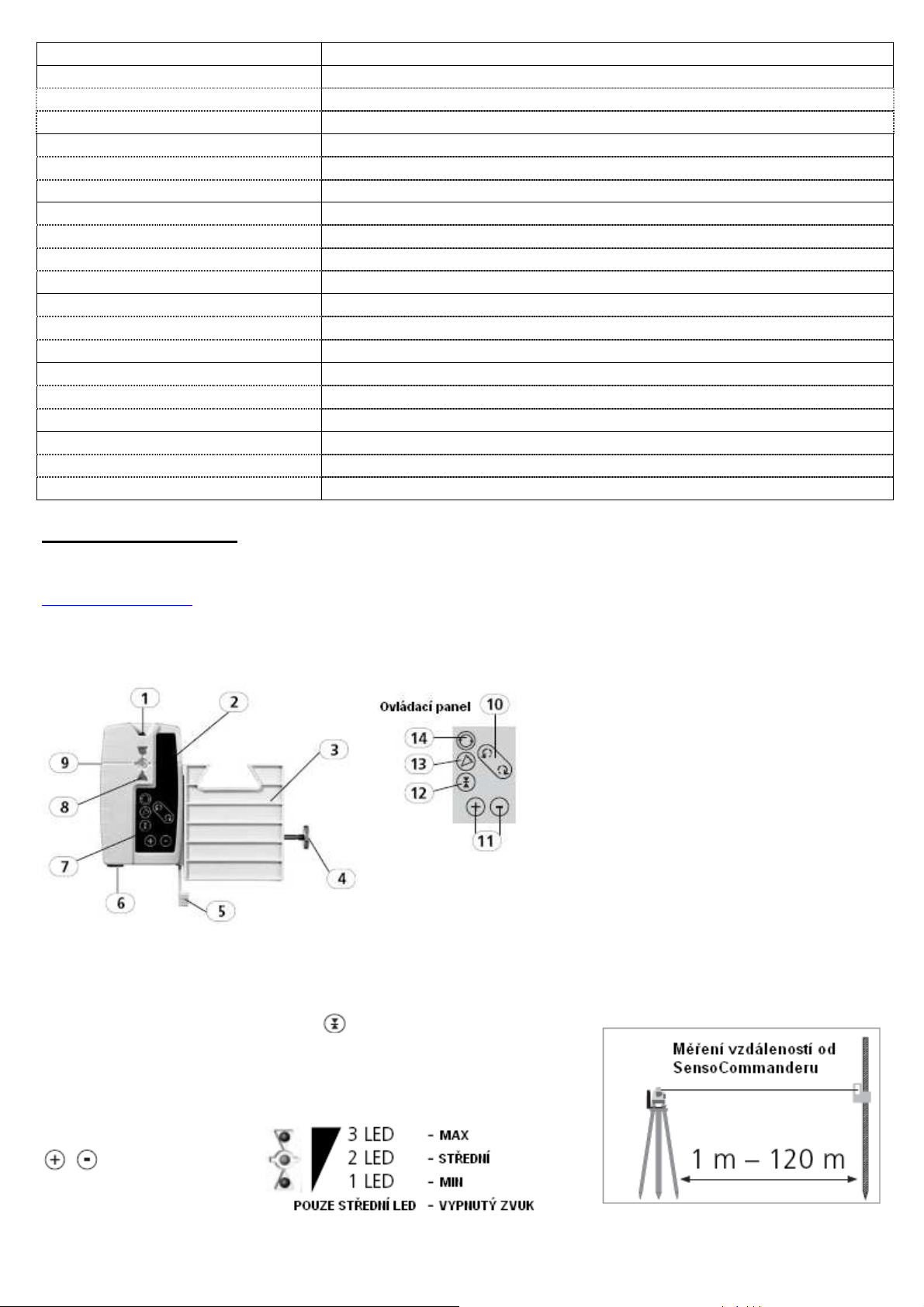

6.1 SensoCommander: Kombinuje funkci laserového přijímače a dálkového ovládání.
6.1.1 Používání SensoCommanderu jako laserového přijímače Aktivace režimu laserového přijímače
Laserový přijímač zapněte tlačítkem . K zajištění dobrého přenosu IR signálu, namiřte výstup IR paprsku na BCM. Aktivace tohoto režimu se projeví rozsvícením LED (červená / zelená) a signálním tónem SensoCommanderu.
Hlasitost
Ovládání zvuku
Třída 2 (EN 60825-1)
±
1. výstup infračerveného signálu
2. pole příjmu laserového paprsku
3. univerzální držák
4. utahovací šroub
5. blokovací páčka
6. kryt baterií
7. ovládací panel
8. LED diody
9. označovací ryska
10. polohování
11. rychlost, hlasitost, šíře úhlu
12. režim ručního přijímače
13. režim scanování
14. režim rotace
5
Práce se SensoCommanderem
Podržte laserový p S pomocí LED diod a akustického signálu najdete přesnou výšku laserové roviny.
Horní LED svítí
Posuňte SensoCommander směrem dolů
Spodní LED svítí
Posuňte SensoCommander směrem nahoru
Středová LED svítí žlutě
Pomalu pohybujte se SensoCommanderem, dokud středová LED nezasvítí zeleně
Středová LED svítí zeleně
SensoCommander je přesně v rovině
Upozornění:
Pokud svítí středová LED oranžově, nacházíte se v pásmu 5mm od přesného středu – šířka laserové roviny. Lepších výsledků měření dosáhnete pokud upevníte SensoCommander na měřící tyč.
Výměna baterií:
Otočte knoflíkem na spodní straně a vytáhněte jej. Vyměňte baterie, dbejte na správnou polaritu.
Zvláštnosti SensoCommanderu:
S pomocí univerzálního držáku můžete upevnit SensoCommander na měřící nebo nivelační tyč. Díky integrovaným magnetům může být SensoCommander také jako elektronický cílový terč, např. při stavbě kovových regálů atd.
6.3 Laserové zjasňující brýle
Zlepšují viditelnost laserového paprsku, jsou vhodné pro práci na větší vzdálenosti a za nepříznivých světelných podmínek.
6.4 Nivelační tyč flexi 2,4m
Pomocí měřící tyče můžete jednoduše změřit výškový rozdíl.
1. Nastavte výchozí bod A na hodnotu 0 (na
2. Na dalších tyčích uvidíte aktuální výškový rozdíl.
6.5 Stativ
Při upevňování na stativ si dejte pozor na to, aby jednotlivé nohy stativu stály pevně na podkladu. Do měkkého podkladu lehce nohy vtlačte. Výšku stativu můžete měnit pomocí výškově stavitelných noh.
Prohlášení o záruce
Doba záruky trvá 2 roky od data zakoupení. Ze záruky jsou vyjmuty: škody, které se vztahují k nesprávnému používání nebo špatnému uskladn provozuschopnost ovlivňují jen nevýznamně. Při intervencích námi neautorizovaných míst záruka zaniká. V případě poruchy v záruční době odevzdejte prosím kompletní přístroj se všemi informacemi a účtenkou vašemu prodejci nebo zašlete na UMAREX-Laserliner.
6
řijímač tak, aby bylo přijímací pole laseru ve výšce rotujícího laserového paprsku.
stupnici) v místě, kde se dotýká paprsek tyče.
ění, normální opotřebování a nedostatky, které hodnotu nebo
