BCM Basic-Plus 120 Rotationslaser 635 nm, horizontal / vertikal. Eine spezielle
Zinkdruckguss-Plattform gewährleistet Langzeitstabilität. Senkrechter Referenzstrahl,
5 Betriebsarten, einstellbarer und positionierbarer Scan-Winkel, fernsteuerbar,
Reichweite Laserempfang 120 m, Genauigkeit 2 mm / 10 m.

Inkl.: SensoCommander 120, Universalhalterung, Softbag und Batterien.

Allgemeine Sicherheitshinweise

Achtung: Nicht direkt in den Strahl sehen! Der Laser darf nicht in die Hände von

LASERSTRAHLUNG!

NICHT IN DEN STRAHL

BLICKEN!

LASER KLASSE 2

EN 60825-1:2007-10

hinweisen: Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch, nach
Transporten und langer Lagerung. Außerdem weisen wir darauf hin, dass eine absolute
Kalibrierung nur in einer Fachwerkstatt möglich ist. Eine Kalibrierung Ihrerseits ist nur
eine Annäherung und die Genauigkeit der Kalibrierung hängt von der Sorgfalt ab.

Hinweis:
Das Produkt ist ein Präzisionsinstrument, das mit Sorgfalt behandelt werden muss.
Vermeiden Sie Stöße und Erschütterungen. Lagerung und Transport im Koffer! Alle
Laser aus. Zur Reinigung benutzen Sie bitte ein weiches Tuch und Glasreiniger.

Garantieerklärung

Die Garantiezeit beträgt 2 Jahre ab Kaufdatum. Innerhalb dieser Zeit sind alle Material­oder Herstellungsfehler abgedeckt. Von der Garantie sind ausgenommen: Schäden, die
auf un sach gemäßen Gebrauch (z.B. Betrieb mit falscher Stromart/ Spannung, Anschlüsse
an ungeeigneten Strom quellen, Sturz auf harten Untergrund etc.) oder falscher
Lagerung, zurückzuführen sind, normaler Verschleiß und Mängel, die den Wert oder die
Gebrauchs tauglichkeit nur unerheblich beeinflussen. Bei Eingriffen nicht von uns auto­risierter Stellen erlischt die Garantie. Im Garantiefall geben Sie bitte das vollständige
Gerät mit allen Informationen, sowie Rechnung einem unserer Händler oder senden Sie
es an Umarex-Laserliner.

Kindern gelangen! Gerät nicht unnötig auf
Personen richten. Das Gerät ist ein Qualitäts-Laser­Messgerät und wird 100%ig in der angegebenen
Toleranz im Werk eingestellt. Aus Gründen der
Produkthaftung möchten wir Sie auf folgendes

i

DEUTSCH 3

BeamControl-Master BCM

A

D

E

I

N

M

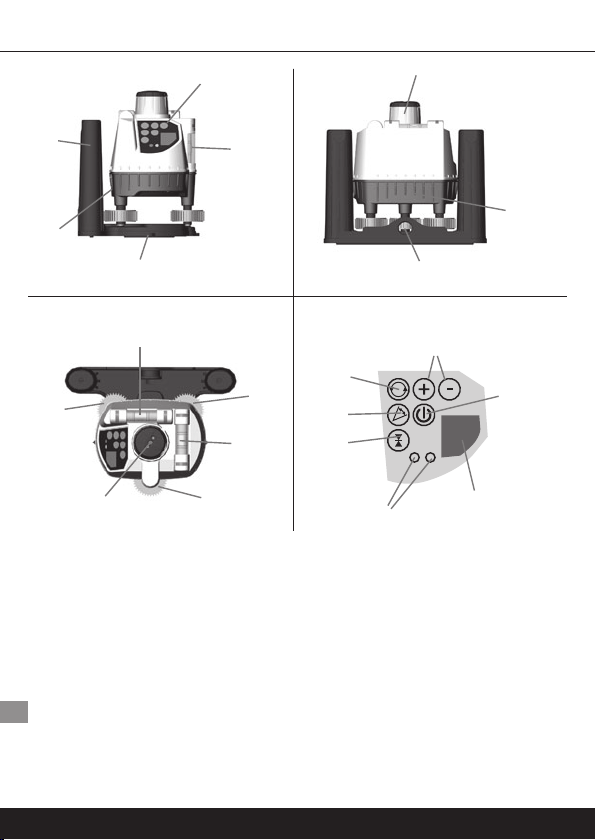

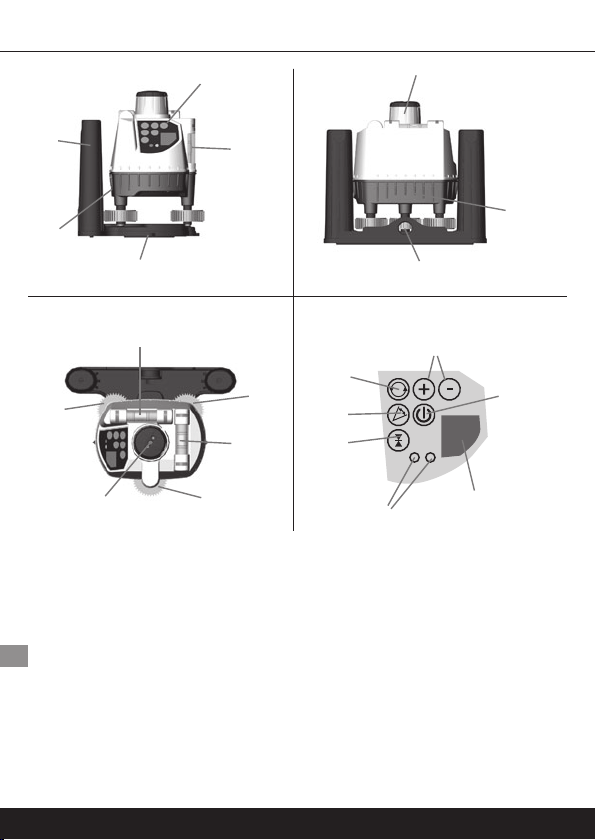

A Integralgriffe
B Bedienfeld
C Vertikallibelle Z
D Batterie fach
E Gewinde anschluss 5/8"
F Rotationskopf
G Batteriefach
H Gewinde anschluss 5/8"
I Horizontallibelle X
J Nivellierschraube B
K Horizontallibelle Y

B

F

C

G

H

Bedienfeld

O

U

J

K

L

T

S

R

L Nivellierschraube C
M Laserlotstrahl
N Nivellierschraube A
O Geschwindigkeit /

Winkelbereich

P Ein / Aus
Q IR-Empfangsfeld
R LED´s
S Handempfänger-Modus
T Scan-Modus
U Rotations-Modus

P

Q

DEUTSCH4

BeamControl-Master BCM

SensoCommander (optional) – Zubehör

Der SensoCommander vereinigt Fernbedienung und Laserempfänger.

SensoCommander 120:

(Dioden auch auf der Rückseite)

1

2

13

3

4

10

9

(geschraubt)

1 Ausgang IR-Signal
2 Empfangsfeld Laserstrahl
3 SpotLite Marking LED
4 LED-Anzeige
5 Libelle
6 Befestigungsschraube
7 Universalhalterung
8 Befestigungshebel

8

8

7

Arbeiten mit dem SensoCommander (optional)

Bedienfeld SC 120 und 310

18

17

16

Hinweis: Die Laser-Empfänger verfügen über 2 Toleranzbereiche: Fein- und

Frei-handbereich. Am SensoCommander 120 werden die Bereiche durch die LED’s
angezeigt: Feinbereich grün, Freihandbereich orange. Beim SensoCommander 310
werden die beiden Bereich durch die Taste 16 umgeschaltet.

14 Position
15 Geschwindigkeit / Lautstärke / Winkelbereich
16 Handempfänger-Modus / Umschaltung:

14
15

17 Scan-Modus
18 Rotationsmodus

i

SensoCommander 310:

1

13

12
11

10

9

6

9 Batteriefach (Rückseite)
10 Bedienfeld
11 LCD-Anzeige (Rückseite)
12 LCD-Anzeige
13 Umlaufende Markierungsnut

Feinbereich
Freihandbereich

2

3

7

5

6

DEUTSCH 5

BeamControl-Master BCM

Arbeiten mit dem SensoCommander (optional)

Der SensoCommander kann den Laserstrahl auf großer
Distanz erkennen. Bitte bewegen Sie den SensoCommander
durch den Laserstrahl auf- und abwärts, bis die mittlere
Anzeige erscheint. Markieren Sie nun die Messhöhe an der
umlaufenden Markierungsnut.
Das SpotLite zeigt zusätzlich die Messhöhe an.

Universalhalterung (optional):

Der Empfänger kann mit der Universalhalterung an Messlatten befe­stigt werden. Dafür die Universalhalterung an den Laserempfänger
einschieben und an der Messlatte mittels Befestigungsschraube fest­schrauben. Zum Trennen des Empfängers von der Universalhalterung
die Schnellarretierung in Richtung der Pfeile lösen.

2

Stromversorgung

Batterien

Wenn die rote LED ständig blinkt, muss die Batterie gewechselt werden.

Anschluss eines externen Netzteils

Bei Anschluß eines externen Netzteils werden die internen Batterien überbrückt. Es kön­nen keine Akkus mit dem Netzteil in der Rotationseinheit geladen werden. Bitte nur ein
passendes Laserliner Netzteil verwenden.

Hinweis: Batterien dürfen nicht übermäßiger Wärme ausgesetzt werden, wie
Sonnenschein, Feuer oder dergleichen. Auch dürfen Trockenbatterien nicht geladen
werden. Verbrauchte Batterien gehören nicht in den Hausmüll. Sie können sie bei
einer Sammelstelle für Altbatterien bzw. Sondermüll ab geben. Informieren Sie sich
bitte bei Ihrer Gemeinde. Batterien mit dem Recycling-Symbol können Sie auch in den
Verkaufs stellen und beim technischen Kundendienst abgeben.

i

1

6

DEUTSCH

BeamControl-Master BCM

Horizontal nivellieren

Beginnen Sie die Libelle (X) durch Drehen
an den Nivellierschrauben (A) und (B) zu
nivellieren.

Hinweis: Sehen Sie bitte immer senkrecht
auf die Libellen, um einen Ablese fehler zu
vermeiden.

Drehen Sie nun an der Nivellier schraube (C),
um die Libelle (Y) zu nivellieren.

Hinweis: Wiederholen Sie den gesamten
Vorgang wenn nötig.

i

i

A

Libelle
X

B

Libelle Y

C

Vertikal nivellieren

Stellen Sie den BCM vertikal auf seine
Integralgriffe oder befestigen Sie den BCM
auf einem Stativ. Nivellieren Sie jetzt nur die
Libelle (Z) mit der Nivellierschraube (C).

Libelle Z

Bedienung

BCM einschalten:

Taste

“Ein/Aus” 1 sec. gedrückt halten, der Kopf des BCM beginnt

zu drehen, der Rotationsmodus ist aktiviert.

1. Punkt-Modus:

Der Rotationslaser sendet über eine sehr große
Distanz einen punktgenauen Laserstrahl aus.
Um in den Punkt-Modus zu gelangen, redu­zieren Sie die Geschwindigkeit mit der Minus-

Taste auf Null

Position ändern

.

am Rotationslaser

mit SensoCommander

DEUTSCH 7

Deutsch 1

C

BeamControl-Master BCM

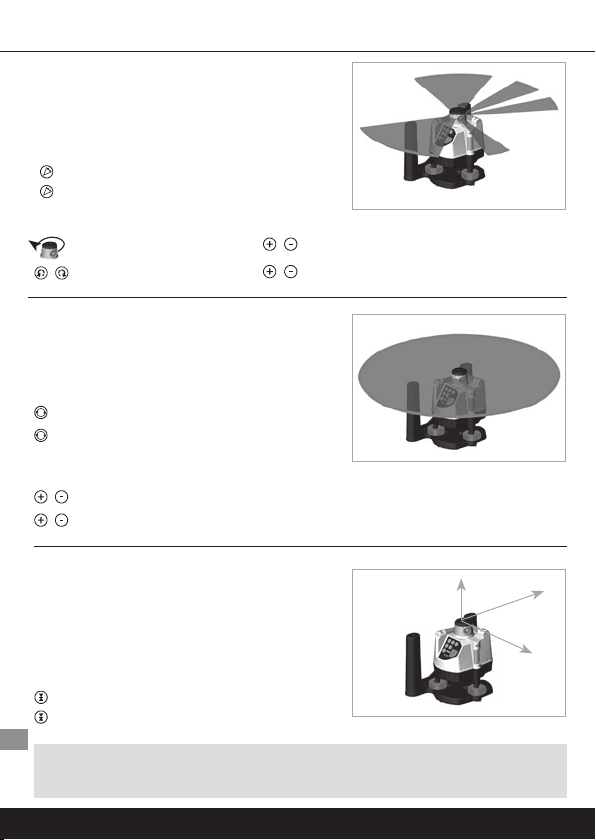

2. Scan-Modus:

Es kann ein lichtintensives Segment von
unterschiedlicher Breite und Position eingestellt
werden.

Modus aktivieren

am Rotationslaser
mit SensoCommander

Position ändern

am Rotationslaser

mit SensoCommander

3. Rotations-Modus:

Ein sich um 360° drehender Laserstrahl mit
einer Drehzahl bis 120 RPM

Modus aktivieren

am Rotationslaser
mit SensoCommander

Geschwindigkeit ändern

am Rotationslaser
mit SensoCommander

Scan-Winkel ändern

am Rotationslaser

mit SensoCommander

4. Handempfänger-Modus:

Optimale Empfangsqualität durch konstant hohe
Drehzahl (Höchstgeschwindigkeit = 550 RPM).

Modus aktivieren

am Rotationslaser
mit SensoCommander

Hinweis für alle Modi: Die rote LED leuchtet, wenn ein Bereichsende erreicht wurde
(z.B. maximale Drehzahl, größter Scan-Winkel etc.).

i

z

x

y

DEUTSCH8

BeamControl-Master BCM

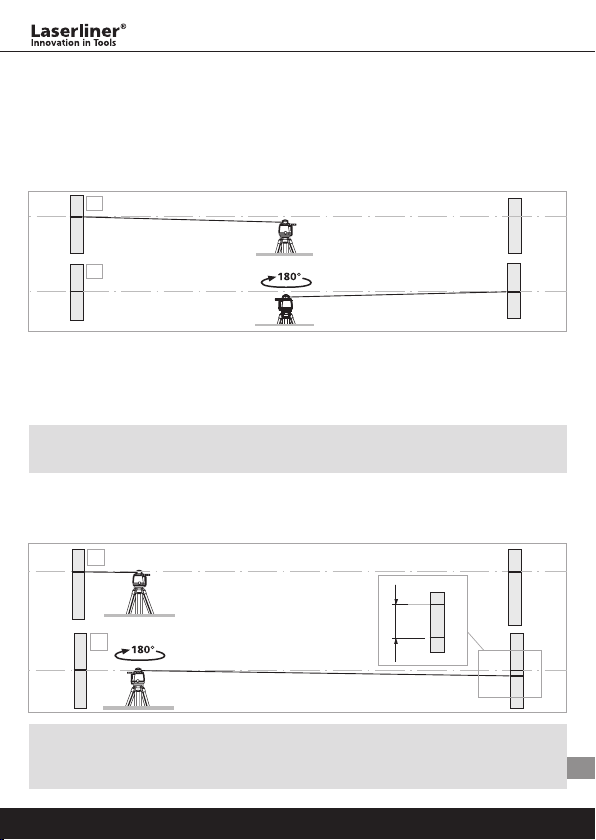

Kalibrierungsüberprüfung vorbereiten

Sie können die Kalibrierung des Lasers kontrollieren. Stellen Sie das Gerät in der Mitte
zwischen 2 Wänden auf, die mindestens 5 m voneinander entfernt sind.
Nivellieren Sie das Gerät und schalten es ein. Zur optimalen Überprüfung bitte ein Stativ
verwenden.

1. Markieren Sie Punkt A1 auf der Wand. (Nutzen sie den Punktmodus)

2. Drehen Sie das Gerät um 180° u. markieren Sie Punkt A2.
Zwischen A1 u. A2 haben Sie jetzt eine horizontale Referenz.

1.

A1

2.

A2

Kalibrierung überprüfen

3. Stellen Sie das Gerät so nah wie möglich an die Wand auf Höhe des markierten
Punktes A1, richten Sie das Gerät auf die X-Achse aus.

Hinweis: Markieren Sie entweder Nivellierschraube A oder B als Referenz-

schraube. Richten Sie das Gerät nur mit den anderen Nivellierschrauben aus.

4. Drehen Sie das Gerät um 180°, richten Sie das Gerät auf die X-Achse aus und
markieren Sie den Punkt A3. Die Differenz zwischen A2 u. A3 ist die Abweichung
der X-Achse.

5. Schritt 3. und 4. für die Überprüfung der Y- bzw. Z- Achse wiederholen.

3.

A1

4.

i

A2

A3

< 2 mm / 10m = OK

A2

A2

A3

Hinweis: Wenn bei der X-, Y- oder Z-Achse die Punkte A2 und A3 mehr als 2 mm /

10 m auseinander liegen, ist eine Kalibrierung erforderlich. Wenden Sie sich an Ihren
Fachhändler oder an die Serviceabteilung von UMAREX-LASERLINER oder führen Sie
die Kalibrierung mit Hilfe der folgenden Anleitung selbst durch.

i

DEUTSCH 9

BeamControl-Master BCM

Kalibrierung durchführen

6. Nachdem Sie die Schritte 1. bis 4. ausgeführt haben und somit die Punkte A2

(Referenz) und A3 (Abweichung) ermittelt haben, bringen Sie mit Hilfe der entspre­chenden Nivellierschrauben Punkt A3 zur Deckung mit Punkt A2. Während dieses
Vorgangs wandert die Luftblase der Libelle aus ihrer zentralen
Lage seitlich ab.

7. Entfernen Sie die Schutzkappen seitlich der Libellen. Kalibrieren
Sie mit den freigelegten Kalibrierschrauben die Libelle (ver­wenden Sie den beigefügten Inbusschlüssel SW 2,5) Die
Kalibrierung ist abgeschlos sen, wenn die Luftblase der Libelle
wieder zentriert ist.

8. Wiederholen Sie diese Schritte für die übrigen Achsen.

Technische Daten (Technische Änderungen vorbehalten)

Genauigkeit ± 2 mm / 10 m
Laser
Ausgangsleistung Laser < 1 mW
Laser-Wellenlänge
Genauigkeit Strahlteiler 20”
Referenzstrahl
Horizontale Ebenen Neigung manuell einstellbar
Rotationsdrehzahl 0 ... 120 RPM variabel,

Batterie-Lebensdauer 40 h (4 x 1,5 V AA)
Dauerbetrieb Anschlußbuchse für externe Versorgung
Arbeits- / Lagertemperatur 0° C ... 50° C / -10° C ... 70° C
Gewicht 0,8 kg

Klasse 2

635 nm

senkrecht

550 RPM für Empfänger

SensoCommander 120 / 310 (optional)

Batterie/Stromversorgung:
SensoCommander 120 /
SensoCommander 310

Batterie-Lebensdauer ca. 70 h
Laserempfangsbereich

SensoCommander 120
SensoCommander 310

Arbeitstemperatur -10°C ... + 50°C
Lagertemperatur -10°C ... + 70°C

2 x Typ AAA /
1 x 9V Block

max. 120 m
max. 300 m

Kalibrierschrauben

10 DEUTSCH

BeamControl-Master BCM

BeamControl-Master BCM

BCM Basic-Plus 120 rotary laser 635 nm, horizontal/vertical. A special die-cast-zinc plat­form guarantees long-term stability. Vertical reference beam, 5 operating modes, adju­stable and positionable scan angle, with remote control facility, laser reception range
120 m, precision 2 mm/10 m.

Incl.: SensoCommander 120, universal mount, cloth bag and batteries.

General safety instructions

Caution: Do not look directly into the beam. Lasers must be kept out of reach of child-

LASER RADIATION!

DO NOT STARE INTO THE

BEAM!

CLASS 2 LASER

EN 60825-1:2007-10

calibration before use, after transport and after extended periods of storage. We also
wish to point out that absolute calibration is only possible in a specialist workshop.
Calibration by yourself is only approximate and the accuracy of the calibration will
depend on the care with which you proceed.

Note:
This product is a precision instrument that must be handled and treated with care.
Avoid shocks and impact. Always keep and carry in the case! Switch laser off. For
cleaning, use a soft cloth and glass cleaner.

Warranty

The manufacturer grants a warranty for this instrument for a period of 24 months after
date of purchase. Within this period we will, at our own discretion, repair all defects
based on faulty material or workmanship, or we will replace these parts.Excluded from
this warranty are: damages caused by improper use (operation with unsuitable electrical
power/tension; connection to unsuitable power sources) or storage, normal wear and
also defects which do not or do only hardly minimze the value or the suitability of the
instrument. This warranty becomes null and void in cases unauthorized persons attempt
to repair this instrument. The warranty only becomes valid when the date of purchase
has been verified by stamp and signature of the dealer, and the serial number of the
device is to be stated, too. The warranty is valid in all countries where this instrument is
being sold by UMAREX-Laserliner or by authorized dealers. In case of a claim under this
warranty please return this instrument, together with all accompanying information and
the invoice, to an authorized dealer or to the manufacturer.

ren. Never intentionally aim the device at people.
This is a quality laser measuring device and is 100%
factory adjusted within the stated tolerance. For
reasons of product liability, we must also draw your
attention to the following: Regularly check the

i

ENGLISH

11

BeamControl-Master BCM

B

A

D

E

I

N

M

A integral handles
B control panel
C vertical Z vial
D battery compartment
E 5/8 in socket
F rotary head
G battery compartment
H threadet connection 5/8"
I horizontal X vial
J levelling screw B
K horizontal Y vial

F

C

G

H

control panel

O

U

J

K

L

T

S

R

L levelling screw C
M laser perpendicular beam
N levelling screw A
O speed / angular range
P On / Off
Q IR (infra-red) reception field
R LEDs
S hand reveiver modus
T scan modus
U rotation modus

P

Q

12 ENGLISH

BeamControl-Master BCM

SensoCommander – optional Accessories

The SensoCommander combines the fonctions of a laser receiver and a remote control.

SensoCommander 120:

(Diode on backside too)

1

2

13

3

4

10

9

(screwed)

1 IR signal output
2 Laser beam reception field
3 SpotLite Marking LED
4 LEDs
5 bubble level
6 fastening screw
7 universal holding device
8 locker level

8

8

7

Using the SensoCommander (optional)

Control panel SC 120 and 310

18

17

16

Note: The laser receiver has two tolerance settings: Precision and free-hand

setting. On the SensoCommander 120, the settings are indicated by LEDs:
precision setting: green; free-hand setting: orange. On the SensoCommander
310, changeover between the settings is done by the button16.

14 position
15 speed / volume / angular range
16 hand receiver mode / switch over:

14
15

17 scan mode
18 rotation mode

i

SensoCommander 310:

13

12
11

10

9

6

9 battery cover (backside)
10 control panel
11 LCD display (backside)
12 LCD display
13 marking groove

fine measuring
free-hand measuring

1

2

3

6

7

5

13ENGLISH

BeamControl-Master BCM

Working with the SensoCommander (optional)

The SensoCommander can recognise the laser beam
over long distances. Move the SensoCommander up
and down through the laser beam until the middle
display appears. Now mark the height on the all-round
marking groove. The Spotlite additionally shows the
measured height.

Universal mount (optional):

The receiver can be installed on levelling staffs with the aid of
the universal mount. To do this, insert the universal mount into
the laser receiver and secure on the levelling staff with the aid
of the screw. To release the universal mount from the laser
receiver, turn the quick release lock in the direction of the
arrow.

2

1

Power supply

Batteries

When the red LED is permanently flashing, the battery must be changed.

Connection of an external power supply unit

When connecting an external power supply unit the batteries will be bridged. It is not
possible to charge storage batteries with the power supply unit in the rotation unit.
Please use only a suitable Laserliner mains unit.

Note: Batteries should not be exposed to excessive heat, such as sunshine, fire or the
like. Moreover, dry batteries must not be charged. Do not throw spent batteries into
your household garbage. You can take them to a collecting point for spent batteries
or special waste. Please, inform yourself about this at your community. You can deliver
batteries with the recycling symbol to the selling shops, sales agencies or technical
service stations.

i

14

ENGLISH

Adjust horizontal

Start adjusting the vial (X) by turning the
levelling screws (A) and (B).

Note: Please look always vertically at the
vial in order to avoid reading errors.

Now turn the levelling screw (C) to adjust
the vial (Y).

i

BeamControl-Master BCM

A

level
X

B

Note: Repeat the whole action, if

necessary.

i

Adjust vertical

Set the BCM up vertically on its integral
handles or mount the BCM onto a stand.
Now adjust only the level (Z) with the
levelling screw (C).

Operation

Switch on BCM:

Hold the key
rotating, the rotation mode is activated.

"On/Off" pressed for 1 second, the head of BCM starts

1. Spot mode:

The rotation laser sends out a laser beam
exactly to thans ofe point over a great
distance. In order to get into the spot mode

reduce the speed by me to zero.

Change position

on rotation laser

with SensoCommander

.

ENGLISH

Deutsch 1

level Y

C

level Z

C

15

BeamControl-Master BCM

2. Scan mode:

A light-intensive segment of different breadth
and position can be adjusted.

Activate mode

on rotation laser
with SensoCommander

Change position

on rotation laser

with SensoCommander

3. Rotation mode:

A laser beam rotating around 360° with a
speed of up to 200 rpm.

Activate mode

on rotation laser
with SensoCommander

Change speed

on rotation laser
with SensoCommander

Change scan angle

on rotation laser

with SensoCommander

4. Hand receiver mode:

Optimum reception quality by constantly high
speed of (maximum speed = 500 rpm).

Activate mode

on rotation laser
with SensoCommander

Note referring to all modes: The red LED lights up when the limit of a range has
been reached (e.g. maximum speed, biggest scan angle).

16

i

ENGLISH

z

x

y

BeamControl-Master BCM

Preparing the calibration check

It is possible for you to check the calibration of the laser. To do this, position the device
midway between 2 walls, which must be at least 5 metres apart. Switch the unit on
and use the SensoLite to define the marking points. For optimum results, please use a
tripod.

1. Mark point A1 on the wall. (Use spot mode.)

2. Turn the device through 180° and mark point A2. You now have a horizontal
reference between points A1 and A2.

1.

A1

2.

A2

Performing the calibration check

3. Position the device as near as possible to the wall at the height of point A1. Now

adjust the device in the X axis.

Note: Mark either levelling screw A or B as a reference screw. Align the unit only with
the other levelling screws.

4. Turn the device through 180° and mark point A3. The difference between points A2
and A3 is the tolerance for the X axis.

5. To check the Y axis, repeat steps 3 and 4.

3.

A1

4.

i

A2

A3

< 2 mm / 10m = OK

A2

A2

A3

Note: If points A2 and A3 are more than 0,5 mm / 10 m apart on either the X or Y

axis, the device is in need of calibration. Contact your authorised dealer or else the
UMAREX-LASERLINER Service Department or follow the calibration instructions in the
manual.

i

ENGLISH

17

BeamControl-Master BCM

Calibration procedure

6. Once you have completed steps 1 to 4 and identified dots A2 (reference) and A3

(deviation), use the corresponding screws to level the laser so that dot A3 covers dot
A2. During this process, the air bubble in the level will move out of its central positi­on and stray to the side.

7. Remove the protective caps from the ends of the levels to
expose the calibration screws. Turn the screws to calibrate the
level (using the SW 2.5 socket wrench included in the scope of
supply). Calibration is complete when the air bubble returns to
the centre of the level.

8. Repeat for the remaining axes.

Technical data (Subject to technical alterations)

Accuracy ± 2 mm / 10 m
Laser
Output power < 1 mW
Laser wavelength
Beam splitter 20”
Reference beam
Horizontal plano inclination can be adjusted manually
Speed of rotation 0 ... 120 rpm variable,

Battery life 40 h (4 x 1,5 V of type AA Mignon alkaline)
Continious operation connection socket for external supply
Working- / Storage temperature
Weight 0,8 kg

class 2

635 nm

vertical

550 rpm for receiver

0° C to 50° C / -10° C to 70° C

SensoCommander 120 / 310 (optional)

Batteries/Power supply:
SensoCommander 120 /
SensoCommander 310

Battery life approx. 70 h
Laser reception range

SensoCommander 120
SensoCommander 310

Working temperature -10°C ... + 50°C
Storage temperature -10°C ... + 70°C

2 x type AAA /
1 x 9 V block

max. 120 m
max. 300 m

Calibration screws

18

ENGLISH

BeamControl-Master BCM

BeamControl-Master BCM

BCM Basic Plus 120 rotatielaser 635 nm, horizontaal / verticaal. Een speciaal
platform van spuitgietzink zorgt voor duurzame stabiliteit. Verticale referentiestraal,
5 bedrijfsmodi, instelbare en positioneerbare scanhoek, op afstand bedienbaar,
reikwijdte laserontvangst 120 m, nauwkeurigheid 2 mm / 10 m.

Incl.: SensoCommander 120, universele houder, softbag en batterijen.

Algemene veiligheid

Let op: niet direct in de laserstraal kijken, de laser buiten bereik van kinderen houden

LASERSTRALING!

NIET IN DE STRAAL KIJKEN!

LASER KLASSE 2

EN 60825-1:2007-10

wijzen: controleer regelmatig de kalibratie voor het gebruik, na transport en wanneer
de laser langere tijd niet in gebruik is geweest. Verder wijzen wij u erop dat een
absolute kalibratie alleen mogelijk is bij uw vakspecialist. Wanneer u zelf kalibreert,
hangt het resultaat af van uw eigen nauwkeurigheid en kennis van zaken.

Opmerking: Het produkt is een precisie-instrument, wat als zodanig zorgvuldig moet
worden behandeld, vermijd zoveel mogelijk vallen en stoten, Bij berging en transport
altijd de koffer gebruiken, alle lasers uitzetten. Voor reiniging dient u een zachte doek
en glasreiniger te gebruiken

Garantieverklaring

De garantie bedraagt 2 jaar na aankoopdatum. In deze periode zijn alle materiaal- of
productie - fouten gegarandeerd. Van garantie uitgesloten zijn: schade door gebruik,
gebruik van verkeerde energiebronnen, verkeerde ondergrond, verkeerd opbergen,
normale slijtage of vreemde gebruiksvormen die zich tijdens het gebruik voordoen. Bij
reparaties door niet-geautoriseerde derden vervalt de garantie automatisch. Bij garan­tiegevallen dient u het volledige apparaat in te leveren, alsmede de factuur en deze te
zenden aan Umarex-Laserliner.

en de laser niet onnodig op anderen richten.
De laser is een 100% kwaliteits-laser en wordt
op iedere bouw aangewend. Op basis van de
productiecontrole willen wij u op het volgende

i

19NEDERLANDS

BeamControl-Master BCM

B

A

C

D

E

I

N

K

M

A Integrale grepen
B bedieningsveld
C verticale libel Z
D batterijvak
E schroefdraandaansluiting 5/8"
F rotatiekop
G batterijvak
H schroefdraandaansluiting 5/8"
I horizontale libel X
J nivelleer-schroef B
K horizontale libel Y

L

F

G

H

bedieningsveld

O

U

J

T

P

S

R

L nivelleer-schroef C
M laserloodstraal
N niveleer-schroef A
O snelheid / hoekbereik
P Aan / Uit
Q IR-ontvangstveld
R LED´s
S modus handmatige ontvangst
T scanmodus
U rotatiemodus

Q

20 NEDERLANDS

BeamControl-Master BCM

SensoCommander – optionale tobehoren

De SensoCommander combineert de eigenschappen van laserontvanger en afstandsbediening.

SensoCommander 120:

(Dioden ook achterkant)

1

2

13

3

4

10

9

(geschroefd)

1 uitgang IR-signal
2 ontvangstveld laserstraal
3 SpotLite Marking LED
4 LEDs
5 libel
6 bevestigingsschroef
7 universele houder
8 bevestigingshendel

8

8

7

Werken met de SensoCommander (optioneel)

Bedieningsveld SC 120 en 310

18

17

16

Opgelet: de laserontvanger gebruiken in 2 tolerantie bereiken: fijn en vrijhand

bereik. Bij de SensoCommander 120 worden die bereiken door de LED's
aangeduid. Fijn= groen, vrijhand=oranje. Bij de SensoCommander 310
worden beide door de knop 16 omgeschakeld.

14 Positie
15 snelheid / volume / hoekbereik
16 Modus handmatige / omschakeling:

14
15

17 Scan-modus
18 Rotatie-modus

i

SensoCommander 310:

1

13

12
11

10

9

6

9 batterijvak (achterkant)
10 bedieningsveld
11 LCD-Display (achterkant)
12 LCD-Display
13 Rondomlopende markeergroef

fijnbereik
vrije hand bereik

2

3

5

6

7

21NEDERLANDS

BeamControl-Master BCM

Werken met de SensoCommander (optioneel)

De SensoCommander kan de laserstraal tot grotere
afstand terug vinden. Beweeg de SensoCommander
door de laserstraal op -en neerwaarts totdat het
middelste teken verschijnt. Markeer nu op de
meethoogte van de omlopende markeringsinkeping.
De SpotLite duidt bijkomend de meethoogte aan.

Universeel houder (optioneel):

De ontvanger kan d.m.v. de universeel houder aan de
meetlatten bevestigd worden. Daarvoor de houder aan de
laserontvanger schuiven en aan de meetlat d.m.v. de
bevestigingsschroef vast schroeven. Om de ontvanger van
de houder te scheiden, de snelklem in de richting van de
pijl duwen.

2

1

Stroomvoorziejning

Batterijen

als de rode LED permanent knippert, moet de batterij worden vervangen..

Aansluiting van een extern netstuk

Bij aansluiting van een extern netstuk worden de interne batterijen omgaan. Er kunnen
geen accu's met het netstuk in de rotatie-eenheid worden geladen. Gebruik alléén een
passende Laserliner-netadapter.

Aanwijzing: Batterijen mogen niet aan overmatige hitte worden blootgesteld, zoals
zonnestralen, vuur e.d. Ook mogen droge batterijen niet worden opgeladen.
Lege batterijen horen niet bij het huisvuil. U kunt deze afgeven bij verzamelpunten
voor oude batterijen en chemisch afval. Haal inlichtingen bij uw gemeente. Batterijen
met het recycle-symbool kunt u ook bij de verkooppunten, agentschappen en bij de
technische klantenservice afgeven.

i

22

NEDERLANDS

BeamControl-Master BCM

Horizontaal waterpas stellen

Begin de libel (X) door draaien aan de nivel­lerschroeven (A) en (B) waterpas te stellen.

Attention: Kijk altijd loodrecht op de
libellen om fouten bij het aflezen te
vermijden.

Draai nu de nivelleerschroef (C) om libel (Y)
waterpas te stellen.

Attention: Herhaal indien nodig alle
stappen.

i

i

A

Bulle X

B

Bulle Y

C

Verticaal waterpas stellen

Plaats de BCM verticaal op zijn integrale
grepen of bevestig de BCM op een statief.
Stel nu alleen libel (Z) waterpas met
nivelleerschroef (C).

Bediening

BCM aanzetten:

Toets

"Aan/Uit" 1 sec. ingedrukt houden, de kop van de BCM

begint te draaien, de rotatiemodus is geactiveerd.

1. Punt-modus:

De rotatielaser zendt over een zeer grote
afstand een puntnauwkeurige laserstraal. Om
in de punt-modus te komen vermindert u de

snelheid met tot nul

Positie veranderen

aan de rotatielaser

met SensoCommander

.

NEDERLANDS

Deutsch 1

Bulle Z

C

23

BeamControl-Master BCM

2. Scan-Modus:

Er kan een lichtintensief segment van verschillen­de grootte en positie worden ingesteld.

Modus activeren

aan de rotatielaser
met SensoCommander

Positie veranderen

aan de rotatielaser

met SensoCommander

3. Rotatiemodus:

een laserstraal die 360° draait met een
toerental tot 200 tpm.

Modus activeren

aan de rotatielaser
met SensoCommander

Snelheid veranderen

aan de rotatielaser
met SensoCommander

Scan-hoek veranderen

aan de rotatielaser

met SensoCommander

4. Handmatige ontvangst-modus:

optimale ontvangstkwaliteit door constant hoog
toerental (maximale snelheid = 500 tpm).

Modus activeren

aan de rotatielaser
met SensoCommander

Aanwijzing voor alle modi: De rode LED brandt wanneer een einde van een bereik
wordt bereikt (bijv. maximum toerental, grootste scan-hoek etc.).

24

i

NEDERLANDS

z

x

y

BeamControl-Master BCM

Kalibratie controle voorbereiden

U kan de kalibrering van de laser controleren. Plaats het toestel in het midden tussen
twee muren die minstens 5 meter van mekaar verwijderd zijn. Schakel het toestel in en
bepaal de markeringspunten met behulp van de SensoLite. Gebruik voor de optimale
controle a.u.b. een statief.

1. Markeer punt A1 op de wand.(Gebruik de puntmodus)

2. Draai het toestel 180° om en markeer het punt A2. Tussen A1 en A2 heeft u nu

een horizontale referentie.

1.

A1

2.

A2

Kalibratie controleren

3. Plaats het toestel zo dicht mogelijk tegen de wand ter hoogte van punt A1. Richt

het toestel uit op de X-as.

Opmerking: markeer nu nivelleerschroef A of B als referentieschroef.
Lijn het apparaat nu uit met de andere nivelleerschroeven.

4. Draai het toestel vervolgens 180° en markeer punt A3. Het verschil tussen A2 en
A3 moet binnen de tolerantie van de nauwkeurigheid zitten.

5. Herhaal punt 3 en 4 voor de Y-as voor volledige controle.

3.

A1

4.

i

A2

A3

< 2 mm / 10m = OK

A2

A2

A3

Opgelet: Wanneer bij de X- of Y-as het verschil tussen punt A2 en A3 groter is dan

aangegeven als tolerantie nl. 2 mm / 10m, is een kalibratie nodig. Neem hiervoor
contact op met uw vakhandelaar of voer de kalibratie zelf uit met behulp van de
volgende handleiding.

i

NEDERLANDS

25

BeamControl-Master BCM

Kalibratie uitvoeren

6. Nadat u de stappen 1 t/m 4 hebt uitgevoerd en dus de punten A2 (referentie) en
A3 (afwijking) hebt berekend, brengt u met behulp van de dienovereenkomstige
nivelleerschroeven punt A3 in overeenstemming met punt A2. Tijdens dit proces
beweegt de luchtbel van de libel uit de centrale positie naar
opzij.

7. Verwijder de beschermkapjes opzij van de libel. Kalibreer
de libel via de nu toegankelijke kalibreerschroeven (gebruik
hiervoor de bijgeleverde inbussleutel SW 2,5). De kalibratie is
afgesloten wanneer de luchtbel weer gecentreerd is.

8. Herhaal deze stappen voor de overige assen.

Technische gegevens (Technische veranderingen voorbehouden)

Nauwkeurigheid ± 2 mm / 10 m
Laser
Vermogen uitgang < 1 mW
Golflengte
Straaldeler 20”
Referentiestraal
Horizontal vlak hoek met de hand instelbaar
Toerental rotatie 0 ... 120 U/min variabel,

Levensduur batterij 40 h (4 x 1,5 V type mignon alkali)
Continu bedrijf aansluitbus voor externe verzorging
Werk- / Opslagtemperatuur 0° C bis 50° C / -10° C bis 70° C
Gewicht 0,8 kg

Klasse 2

635 nm

loodrecht

550 tpm voor ontvangst

SensoCommander 120 / 310 (optioneel)

Batterijen/Stroomvoorziejning:
SensoCommander 120 /
SensoCommander 310

Levensduur batterij ca. 70 h
Laserontvangstbereik

SensoCommander 120
SensoCommander 310

Bedrijfstemperatuur -10°C ... + 50°C
Opslagtemperatur -10°C ... + 70°C

2 x type AAA /
1 x 9 V Block

tot 120 m
tot 300 m

Niveleer-schroefen

26

NEDERLANDS

BeamControl-Master BCM

BeamControl-Master BCM

BCM Basic-Plus 120 rotationslaser 635 nm, horisontal / vertikal. En særlig zinktrykstøbe­platform sikrer langtidsstabilitet. Lodret referencestråle, 5 driftsmåder, indstilbar og
positionerbar scan-vinkel, fjernstyrbar, rækkevidde lasermodtagelse 120 m, nøjagtighed
2 mm / 10 m.

Inkl.: SensoCommander 120, universalholder, softbag og batterier.

Almindelige sikkerhedsforskrifter

Bemærk: Se aldrig direkte ind i strålen! Overlad ikke laseren til børn! Sigt aldrig med

LASERSTRÅLING!

SE IKKE IND I STRÅLEN!

LASER KLASSE 2

EN 60825-1:2007-10

af brugeren før anvendelse (se afsnit om kontrol). Bemærk, at en sikker og nøjagtig
kalibrering kun er mulig på autoriseret værksted. Foretages kalibrering af brugeren, vil
resultatet afhænge af dennes viden og omhu.

Bemærk: En laser er et præcisionsværktøj, der skal behandles med forsigtighed og
omhu. Undgå stød og rystelser. Opbevar altid laseren i den medleverede beskyttelses­kuffert, og sørg altid for, at laseren er slukket og pendulet er låst, før laseren lægges
tilbage i kufferten. Læg aldrig laseren i kufferten, hvis den er våd efter brug - lad den
tørre ved stuetemperatur først. Til rengøring anvendes en blød klud.

Garanti

Fabriksgarantien er 2 år fra dokumenteret købsdato og dækker alle materiale- og kon­struktionsfejl. Undtaget fra garantien er skader, der kan henføres til uhensigtsmæssig
anvendelse og håndtering; til forkert strømforsyning; til tab, slag, stød etc., eller til
uhensigtsmæssig opbevaring (temperatur, fugt) samt til normalt slid. Ved uautoriseret
indgreb i laseren bortfalder garantien. Garantien kan kun bringes i anvendelse, hvis
laseren indleveres gennem forhandler til autoriseret værksted.

laserstrålen mod personer eller dyr. Instrumentet er
en kvalitetslaser, der ved levering er justeret 100%
i overensstemmelse med de angivne fabrikstole­rancer. Laserens retvisning skal altid kontrolleres

i

27DANSK

BeamControl-Master BCM

A

D

E

I

N

M

A Integralgreb
B Tastatur
C Vertikal-libelle Z
D Batterirum
E Geindtilslutnin 5/8"
F Rotationshoved
G Batterirum
H Geindtilslutnin 5/8"
I Horisontal-libelle X
J Nivellerings-skrue B
K Horisontal-libelle Y

B

F

C

G

H

Betjeningsfelt

O

U

J

K

L

T

S

R

L Nivellerings-skrue C
M Laserlodstråle
N Nivellerings-skrue A
O Hastighed /

vinkelområde

P Ind / Ud
Q IR-modtagefelt
R LED´s
S Håndmodtager-modus
T Scan-modus
U Rotations-modus

P

Q

28 DANSK

BeamControl-Master BCM

SensoCommander - Tilbehør som tilkøb

SensoCommander fungerer som både fjernbetjening og lasermodtager

SensoCommander 120:

(Dioder også på bagsiden)

1

2

13

3

4

10

9

(fastskruet)

1 Udgang IR-Signal
2 Modtagerfelt laserstråle
3 SpotLite Marking LED
4 LED
5 Libelle
6 Befæstningsskrue
7 Universal-holder

8

8

7

Brug af SensoCommander (flere typer)

Betjenngsfelt SC 120 og 310

18

17

16

Bemærk:

Sensoren har 2 toleranceområder, fin og grov. På SencoCommander 120 vises tole­rancen med lysdioder: fin = grøn; grov = orange. På SensoCommander 310 skiftes
mellem tolerancerne ved tryk på tasten.

14 Position
15 Hastighed / lydstyrke / vinkelområde
16 Håndmodtager-modus / Omstilling:

14
15

17 Scan-modus
18 Rotations-modus

i

SensoCommander 310:

13

12
11

10

9

6

8 Befæstningshåndtag
9 Batteridæksel (bagside)
10 Tastatur
11 LCD-Display (bagside)
12 LCD-Display
13 omløbende markeringsnot

Finindstilling
Frihåndsbrug

1

2

3

7

5

6

29DANSK

BeamControl-Master BCM

Brug af SensoCommander (flere typer)

Skal laserplanet søges på afstand, bevæges
sensoren op og ned, indtil displayet markerer
"Stråle i centrum". Laserplanet markeres med
blåt lys (SpotLite), når strålen er i centrum.

Universalbeslag med lynklemme (flere typer):

Modtag kan fastgøres på stadiet med universalbeslaget.
Beslaget skydes ind i modtagerens not og fastgøres på
stadiet med klemskruen. Skal beslaget frigøres fra modtageren,
trykkes lynklemmen i pil-retningen (1), og
modtageren skydes nedad (2).

2

1

Strømforsyning

Batterier

Hvis den røde LED blinker til stadighed, skal batteriet skiftes.

Tilslutning af et eksternt netmodul

Ved tilslutning af et internt netmodul bliver de interne batterier passiveret. Der kan ikke
oplades nogen akku med net-modulet i rotationsmodulet.

Bemærk: Batterierne må ikke udsættes for stærk varmestråling. Almindelige alkaline­batterier må ikke forsøges opladet. Brugte batterier er miljø-affald og skalbehandles
som sådant.

i

30

DANSK

BeamControl-Master BCM

Horisontal nivellering

Der begyndes med at nivellere libellen (X) ved
drejning på nivelleringsskruer (A) og (B).

A

B

Henvisning: Se altid lodret ned på libeller-

ne for at undgå aflæsningsfejl.

Drej nu på nivelleringsskruen (C) for at nivel­lere libellen (Y).

Henvisning: Den samlede proces genta­ges, dersom det er nødvendigt.

i

i

Vertikal nivellering

BCM stilles vertikalt på sine integralgreb, eller
BCM befæstes på et stativ. Nu nivelleres kun
libellen (Z) med nivellerings-skruen (C).

Brug

BCM tændes:

Taste

"Tænd/sluk" trykkes i et sekund, BCM´s hoved begynder at

dreje, rotations-modus er aktiveret.

1. Punkt-modus:

Rotationslaseren udsender over en meget stor
afstand en punkt-nøjagtig laserstråle. For at
komme ind i punkt-modus, reduceres hastig-

heden med til nul

Position ændres

På rotationslaseren

med SensoCommander

.

Libelle
X

Libelle Y

C

Libelle Z

C

DANSK

Deutsch 1

31

BeamControl-Master BCM

2. Scan-modus:

Der kan indstilles et lysintensivt
segment af forskellig bredde og og position.

Modus aktiveres

På rotationslaseren
med SensoCommander

Position ændres

På rotationslaseren

med SensoCommander

3. Rotations-modus:

En laserstråle, der drejer sig med 360° med
et omdrejningstal på indtil 200 RPM.

Modus aktiveres

På rotationslaseren
med SensoCommander

Ændring af hastigheden

På rotationslaseren
med SensoCommander

Scan-vinkel ændres

På rotationslaseren

med SensoCommander

4. Håndmodtager-modus:

Optimal modtagekvalitet i kraft af konstant højt
omdrejningstal (Højeste hastighed = 500 RPM).

Modus aktiveres

På rotationslaseren
med SensoCommander

Henvisning for alle modi: Den røde LED lyser, når enden af et område nås (eks.
maksimalt omdrejningstal, største scan-vinkel o.s.v.)

32

i

DANSK

z

x

y

BeamControl-Master BCM

Forberedelse til kontrol af retvisning

Skal laserens retvisning kontrolleres - hvilket bør gøres med jævne mellemrum- opstilles
laseren midt mellem 2 vægge med en indbyrdes afstand på mindst 5 meter og tændes.
Tænd for instrumentet og marker punkterne med SensoLite. Til optimal kontrol
anbefales at anvende et stativ.

1. Markér laserplanet A1 på væggen. (Anvendelse af punktmodus)

2. Drej enheden 180°, og markér punkt A2.
Mellem A1 og A2 har man nu en horisontal reference.

1.

A1

2.

A2

Kontrol af retvisning

3. Anbring enheden så tæt som muligt på væggen i højde med det markerede punkt
A1, indjustér enheden i henhold til X-aksen.

Bemærk: Markér enten nivelleringsskrue A eller B som referenceskrue.

Indjustér kun enheden med de andre nivelleringsskruer.

4. Drej enheden 180°, indjustér enheden i henhold til X-aksen, og markér punkt A3.
Forskellen mellem A2 og A3 er tolerancen i X-aksen.

5. Gentag pkt. 3. og 4. til kontrol af Y- eller Z-aksen.

3.

A1

4.

i

A2

A3

< 2 mm / 10m = OK

A2

A2

A3

Bemærk: Hvis det på X-, Y- eller Z-aksen viser sig, at punkt A2 og A3 ligger mere end

2 mm / 10 m fra hinanden, skal enheden kalibreres. Kontakt da din forhandler eller
kundeservice hos UMAREX-LASERLINER, eller udfør selv kalibreringen ved hjælp af
følgende vejledning.

i

DANSK

33

BeamControl-Master BCM

Sådan udføres kalibrering

6. Når man har udført pkt. 1. til 4. og dermed har bestemt punkt A2 (reference) og A3

(tolerance), skal man ved hjælp af de tilhørende nivelleringsskruer få punkt A2 til at
dække punkt A3. Under denne proces vandrer luftboblen i libellen ud af midterposi­tionen til den ene side.

7. Fjern hætterne på siden af libellerne. Med de nu blotlagte
kalibreringsskruer kalibrerer man libellen (brug den medle­verede unbraconøgle SW 2,5); kalibreringen er fuldendt, når
luftboblen i libellen atter står i midten.

8. Gentag denne fremgangsmåde for de øvrige akser.

Tekniske data (Forbehold for tekniske ændringer)

Nøjagtighed ± 2 mm / 10 m
Laser
Udgangseffekt < 1 mW
Bølgelængde
Stråledeler 20”
Referencestråle
Horisontalt niveau Hældning er manuelt indstillelig
Rotationshastighed 0 ... 120 U/min variabel,

Batteri-levetid ca. 40 h (4 x 1,5 V type mignon alkali)
Varig drift 230V omformer til ekstern forsyning
Arbejds- / Lagringstemperatur 0° C til 50° C / -10° C til 70° C
Vægt 0,8 kg

Klasse 2

635 nm

lodret

550 RPM for modtager

SensoCommander 120 / 310 (flere typer)

Batterier/Strømforsyning:
SensoCommander 120 /
SensoCommander 310

Drifttid alkaline-batterier ca. 70 h
Laserrækkevidde

SensoCommander 120
SensoCommander 310

Arbejdstemperatur -10°C ... + 50°C
Lagringstemperatur -10°C ... + 70°C

2 x Typ AAA /
1 x 9 V blok

max. 120 m
max. 300 m

Kalibreringsskruer

34

DANSK

BeamControl-Master BCM

BeamControl-Master BCM

Le BCM Basic-Plus 120 est un laser rotatif de 635 nm, horizontal/vertical. Une
plate-forme en zinc moulé sous pression garantit une stabilité à long terme. Il se
caractérise par un faisceau de référence vertical, 5 modes de fonctionnement, un
angle de visée réglable et adaptable, une commande à distance, une portée de
réception du laser jusqu’à 120 m et une précision de 2 mm / 10 m.

Inclus: SensoCommander 120, fixation universelle, housse et piles..

Consignes générales de sécurité

LASERSTRÅLING!

SE IKKE IND I STRÅLEN!

LASER KLASSE 2

EN 60825-1:2007-10

sont réglées en usine avec une exactitude parfaite. Pour des raisons de garantie nous
attirons votre attention sur les points suivants : Contrôler régulièrement le calibrage
avant chaque utilisation et après chaque transport. Nous attirons votre attention sur
le fait qu'un calibrage optimal n'est réalisable que par un artisan expérimenté. Un
calibrage performant par vousmême dépend de votre compétence personnelle.

Indication: Ce produit est un instrument de précision, qui doit être manipulé avec
précaution. Evitez les chocs et les secousses. Le stockage et le transport doivent se
faire à l‘aide de la sacoche. Eteindre tous les faisceaux laser. Pour le nettoyer utilisez
un linge doux avec du produit de nettoyage pour les vitres.

Garantie

En tant que fabricant, nous garantissons cet appareil pendant une période de 24 mois
à partir de la date d‘achat. Pendant cette période, nous garantissons cet appareil (à
notre choix réparation ou échange) contre tous vices dus à des défauts de matière
ou de fabrication. Sont exclus de la garantie les dommages qui sont dus à un usage
ou un stockage incorrect (p. ex. Fonctionnement avec un courant ou une tension
inappropriées), l‘usure normale et les dommages qui n‘ont que peu d‘importance pour
la valeur ou l‘emploi de l‘appareil. La garantie est automatiquement annulée lorsque
l‘appareil a été ouvert par des personnes non autorisées. En cas de recours en garantie,
veuillez remettre l‘appareil complet ainsi que la carte de garantie et une copie de la
facture dûment remplie à l‘un de nos représentants ou les envoyer à UMAREX-LASERLINER.

Attention: Ne pas regarder directement le
rayon! Le laser ne doit pas être mis à la portée des
enfants! Ne pas l'appareil sur des personnes sauf si
nécessaire. L'outil est un appareil de mesure laser
de grande qualité, dont les marges de tolérance

i

35FRANÇAIS

BeamControl-Master BCM

A

D

E

I

N

M

A Poignée intégrale
B Tableau de commande
C Bulle verticale Z
D Compartiment piles
E Bride de vissage 5/8"
F Tête rotative
G Compartiment piles
H Bride de vissage 5/8"
I Bulle horizontale X
J Vis de nivellement B
K Bulle horizontale Y

B

F

C

G

H

Tableau de commande

O

U

J

K

L

T

S

R

L Vis de nivellement C
M Rayon laser Perpendiculaire
N Vis de nivellement A
O Vitesse /

Angle de balayage

P Marche / Arrêt
Q Champ de reception I.R.
R Diodes
S Mode récepteur manuel
T Mode scan
U Mode rotatif

P

Q

36 FRANÇAIS

BeamControl-Master BCM

SensoCommander - Accessoires (en option)

Le SensoCommander réunit les fonctions de récepteur et de télécommande.

SensoCommander 120:

(Diodes également au dos de l’instrument)

1

2

13

3

4

10

9

(visser)

1 Sortie signal I.R.
2 Champ de reception du rayon laser
3 SpotLite Marking LED
4 Diodes
5 Bulle
6 Vis de blocage
7 Fixation Universelle

8

8

7

SensoCommander 310:

1

13

12
11

10

9

6

8 Levier de déblocage
9 compartiment piles (dos)
10 Tableau de Commande
11 Écran à cristaux liquides (dos)
12 Écran à cristaux liquides
13 Repere de Marquage

2

3

5

6

7

Travailler avec le SensoCommander (en option)

Champ d'utilisation SC 120 et 310

18

17

14
15

16

Remarques: Les récepteurs laser disposent de 2 plages de tolérance: plage haute

précision et plage main levée. Sur le SensoCommander 120, les plages sont affichées
par les voyants DEL: le vert correspond à la plage haute précision, l’orange corre­spond à la plage main levée. Sur le SensoCommander 310, le bouton permet de
passer d’une plage à l’autre.

14 Position
15 Vitesse / volume / angle
16 Mode récepteur manuel / communication:

Plage de précision
Plage à main levée

17 Mode scan
18 Mode rotatif

i

37FRANÇAIS

BeamControl-Master BCM

Travailler avec le SensoCommander (en option)

Le SensoCommander peut capter le rayon laser sur une
longue distance. Veuillez déplacer le SensoCommander
au travers du rayon laser dans un sens puis dans l’autre
jusqu’à ce que l’affichage du milieu apparaisse.
Marquez ensuite la hauteur mesurée sur la rainure de
marquage continu. Le SpotLite indique en outre la hauteur
de mesure.

Support de fixation universel (en option):

Le récepteur peut être fixé à l’aide du support de fixation
universel sur des mires graduées. Pour cela, il faut insérer le
support de fixation universel sur le récepteur laser et visser sur
la mire graduée à l’aide d’une vis de fixation. Pour retirer le
récepteur du support de fixation universel, il faut dévisser le
bouton d’arrêt rapide dans le sens des flèches.

2

Alimentation électrique

Piles

Lorsque la diode rouge reste allumée, les piles doivent être changées.

Branchement d'une alimentation externe

Le branchement d'un adaptateur externe entraîne la surcharge des piles interne.
L'adaptateur ne recharge pas les accumulateurs. Veuillez n’utiliser qu’un bloc secteur
Laserliner adapté.

Indication: Les piles ne doivent pas être exposées à de hautes températures, comme
en plein soleil, au feu ou autre.
Les piles non accu. ne doivent pas être rechargées.
Ne jeter pas vos piles usées à la poubelle. Faites un geste pour l'environnement en
ramenant les piles usagées dans un magasin participant ou en les déposant dans un
réceptacle prévu à cet effet.

i

1

38

FRANÇAIS

BeamControl-Master BCM

Nivellement Horizontal

Régler le niveau de la bulle ( x ) à l'aide des
vis de nivellement ( a ) et ( b ).

Attention: Regarder toujours la libelle par
le haut pour éviter toute erreur lors de la
lecture.

Tourner la vis de nivellement (c) pour niveler
la bulle (y).

Attention: Recommencer entièrement
l'opération si besoin.

i

i

A

Bulle
X

B

Bulle Y

C

Nivellement vertical

Poser le BCM sur sa prise intégrale ou fixer
celui-ci sur un trépied. Niveler seulement la
bulle (y) avec la vis de nivellement (c).

Utilisation

Mise en marche du BCM:

Maintenir le bouton
commence à tourner. Le mode rotation est activé.

appuyer pendant 1 sec., la tête du BCM

1. Mode point:

Le laser rotatif émet un point laser précis sur
une grande distance, pour ce trouver dans le
mode point, ralentiser la vitesse avec jusqu'à

l'arrêt de la tête rotative

Changement de position

Laser rotatif

SensoCommander

.

FRANÇAIS

Deutsch 1

Bulle Z

C

39

BeamControl-Master BCM

2. Mode Scan:

Il implique la projection d'un faisceau lumineux
d'angle et de position entièrement ajustable.

Activer mode

Laser rotatif
SensoCommander

Changement de position

Laser rotatif

SensoCommander

3. Mode rotation:

L'angle de rotation est de 360 ° et peut
atteindre une vitesse max. de 200 Tr/min.

Activer mode

Laser rotatif
SensoCommander

Variation de la vitesse

Laser rotatif
SensoCommander

Réglage de l'angle de balayage

Laser rotatif

SensoCommander

4. Mode récepteur manuel:

Qualité de réception optimale grâce à une haute
vitesse de rotation constante (vitesse = 500 Tr./min.)

Activer mode

Laser rotatif
SensoCommander

Indication pour tous les modes : La diode rouge s'allume lorsqu'une limite
d'utilisation est atteinte. ( exp. : vitesse de rotation maximale, angle de balayage
maximal, etc. )

40

i

FRANÇAIS

z

x

y

BeamControl-Master BCM

Préliminaires au contrôle du calibrage

Vous pouvez contrôler le calibrage du laser rotatif. Posez l‘appareil au centre entre deux
murs écartés l’un de l’autre d’au moins 5 m. Allumez l’appareil. Utilisez un trépied pour
un contrôle optimal. Mettre l’appareil en marche et déterminer les points de marquage
à l’aide du SensoLite. Pour un contrôle optimal, utiliser un trépied.

1. Repérez sur le mur un point A1. Utilisez le mode point.

2. Tournez l‘appareil de 180° et repérez un point A2. Vous disposez donc entre les
points A1 et A2 d‘une ligne de référence horizontale.

1.

A1

2.

A2

Contrôler le calibrage

3. Rapprochez l‘appareil aussi près que possible du mur à hauteur du repère A1,

alignez l’appareil sur l’axe des X.

Remarque: Marquez soit la vis de nivellement A soit la vis de nivellement B comme vis
de référence.Orientez l’instrument avec les autres vis de nivellement

4. Tournez l‘appareil de 180° et repérez un point A3. La différence entre les points A2
et A3 est la tolérance de l’axe des X.

5. Répétez les instructions des points 3. et 4. pour le contrôle de l’axe des X et Y.

3.

A1

4.

i

A2

A3

< 2 mm / 10m = OK

A2

A2

A3

Indication: Un calibrage est nécessaire pour les axes X ou Y si A2 et A3 sont

écartés l‘un de l‘autre de plus de 2 mm / 10 m. Prenez contact avec votre revendeur
ou appelez le service après-vente de UMAREX-LASERLINER ou procédez, vous-même,
au calibrage en suivant les instructions ci-après.

i

FRANÇAIS

41

BeamControl-Master BCM

Réalisation du calibrage

6. Après avoir effectué les opérations 1 à 4 et ainsi calculé les points A2 (référence)

et A3 (écart), amenez le point A3 sur le point A2 en utilisant les vis de nivellement
correspondantes. Pendant ce processus, la bulle d’air de la nivelle quitte sa position
centrale et se déplace vers le côté.

7. Retirez les capuchons de protection de part et d’autre de la
nivelle. Calibrez la nivelle avec les vis de calibrage mises à nu
(utilisez la clé pour vis à six pans creux de 2,5 d’ouverture four­nie avec l’instrument). Le calibrage est terminé lorsque la bulle
d’air de la nivelle a retrouvé sa position centrale.

8. Renouvelez ces opérations pour les autres axes.

Données techniques (Sous réserve de modifications techniques)

Précision ± 2 mm / 10 m
Laser
Puissance de sortie < 1 mW
Longueur d'ondes
Prisme séparateur 20”
Rayon de référence
Plan horizontal déclinaison réglable manuellement
Vitesse de rotation 0 ... 120 Tr./min. variable,

Durée de fonctionnement sur piles app. 40 h. ( 4 x 1,5 V type AA )
Fonctionnement en permanence Anschlußbuchse für externe Versorgung
Température de travail / stockage 0° C à 50° C / -10° C à 70° C
Poids 0,8 kg

Classe 2

635 nm

Verticale

550 Tr./min. pour le récepteur

SensoCommander 120 / 310 (en option)

Piles/Alimentation électrique:
SensoCommander 120 /
SensoCommander 310

Durée de fonctionnement sur piles app. 70 h
Plage de réception du laser

SensoCommander 120
SensoCommander 310

Température de fonctionnement -10°C ... + 50°C
Température de stockage -10°C ... + 70°C

2 x type AAA /
1 x 9 V bloc

jusqu'à 120 m
jusqu'à 300 m

Vis de calibrage

42

FRANÇAIS

BeamControl-Master BCM

BeamControl-Master BCM

Láser rotativo BCM Basic-Plus 120, 635 nm, horizontal / vertical. Gran estabilidad
mediante plataforma de fundición de cinc. Rayo de referencia vertical, 5 modos
operativos, ángulo detector ajustable y posicionable, teledirigible, alcance receptor
láser 120 m, precisión 2 mm / 10 m.

Incl.: SensoCommander 120, soporte universal, maleta de transporte y pilas.

Indicaciones generales de seguridad

Atención: ¡No mire directamente al rayo! ¡Mantenga el láser fuera del alcance de los

RAYO LÁSER!

¡NO MIRE AL RAYO LÁSER!

LÁSER CLASE 2

EN 60825-1:2007-10

señalarle lo siguiente: compruebe regularmente la calibración antes del uso, después
de los transportes y después de almacenajes prolongados. Además, deseamos señalarle
que la calibración absoluta sólo es posible en un taller especializado. La calibración
realizada por el usuario sólo es una aproximación y la precisión de la misma dependerá
del cuidado con se realice.

Nota: El producto es un instrumento de precisión que debe ser tratado con
precaución. Evite los golpes y las vibraciones. ¡Efectúe los transportes y el almacenaje
dentro de la maleta! ¡Desconecte el aparato! Para la limpieza, utilice un paño suave y
producto limpiador de cristales.

Condiciones de garantía

El período de garantía es de 2 (dos) años desde la fecha de compra. En este período se
cubren todos los defectos de material y de fabricación. Quedan excluidos de la garantía
los daños causados por una utilización incorrecta (p.ej. con tipo de corriente / tensión
equivocada, conexión a fuentes de corriente inadecuadas, caída sobre un suelo duro,
etc.) o por un almacenaje incorrecto o por el desgaste normal, así como los defectos
que no afecten sensiblemente al valor o a la aptitud funcional. En caso de manipulación
de partes no autorizadas por nosotros, la garantía queda sin efecto. En caso de
reclamación con garantía, le rogamos que envíe el aparato completo con toda la
información correspondiente y la factura a nuestro distribuidor o a Umarex-Laserliner.

niños! No oriente el aparato hacia las personas. El
aparato es un instrumento de medición por láser
de calidad y está ajustado en fábrica al 100% de
la tolerancia indicada. Por motivos inherentes a
la responsabilidad civil del producto, debemos

i

43ESPAÑOL

BeamControl-Master BCM

B

A

D

E

I

N

M

A Empuñaduras integradas
B Panel de control
C Nivel vertical Z
D Espacio para baterías
E Soporte con rosca 5/8"
F Cabeza giratoria
G Espacio para baterías
H Soporte con rosca 5/8"
I Nivel horizontal X
J Rueda niveladora B
K Nivel horizontal Y

F

C

G

H

panel de control

O

U

J

K

L

T

S

R

L Rueda niveladora C
M Rayo láser guía
N Rueda niveladora A
O Velocidad / Ángulo de trabajo
P CON / DES
Q Campo de recepción IR
R LED´s
S Modo de recepción manual
T Modo del escáner
U Modo de Rotación

P

Q

44 ESPAÑOL

BeamControl-Master BCM

SensoCommander - Accesorios (opcional)

El SensoCommander reúne las características de un control remoto y un receptor láser.

SensoCommander 120:

(Diódica también a dorso)

1

2

13

3

4

10

9

(atornillar)

1 Salida señal IR
2 Campo de recepción rayo láser
3 SpotLite Marking LED
4 LED´s
5 Nivel de burbuja
6 Tornillo de fijación
7 Soporte universal
8 Manivela de fijación

8

8

7

Trabajar con el SensoCommander (opcional)

Panel de control SC 120 y 310

18

17

14
15

16

Nota: Los receptores de láser disponen de 2 campos de tolerancia: el campo fino y

el campo libre. En el SensoCommander 120 los LEDs indican estos campos: el fino
verde, el libre naranja. En el SensoCommander Pro y en el Classic se conmuta entre
estos dos campos con la tecla 16.

i

SensoCommander 310:

1

2

3

13

12
11

10

9

6

9 Tapa de baterías (dorso)
10 Panel de control
11 Indicador LCD (dorso)
12 Indicador LCD
13 Ranura de marcación diametral

14 Posición
15 Velocidad / volumen / Ángulo de trabajo
16 Modo de receptor manual / Conmutar:

Gama fina
Gama sin manos

17 Modo del escáner
18 Modo de rotación

7

6

5

45ESPAÑOL

BeamControl-Master BCM

Trabajar con el SensoCommander (opcional)

El SensoCommander puede reconocer el rayo láser a una
gran distancia. Por favor, mueva el SensoCommander hacia
arriba y abajo a través del rayo láser, hasta que se presente
la indicación central. Ahora marque la altura de medición
en la ranura de marcación diametral. El SpotLite muestra
adicionalmente la altura de medición.

Soporte universal (opcional):

El receptor se puede fijar en reglas de medición por medio del
soporte universal. Para ello se inserta el soporte universal en el
receptor láser y se atornilla a la regla de medición con el tornillo
de sujeción. Para quitar el receptor del soporte universal, suelte el
bloqueo rápido en dirección de las flechas.

2

Alimentación

Batería

Cuando el LED rojo parpadea ininterrumpidamente, hay que cambiar las baterías.

Conexión de una fuente externa al láser giratorio

Al conectar una fuente externa, las baterías internas se desconectan automáticamente.
Las baterías en el interior del instrumento no se pueden recargar con una fuente
externa.

Nota: Las baterías no deben ser expuestas a temperaturas extremas, p.e. rayos
solares directos, fuego u otros. Las baterías de tipo seco no pueden ser recargadas.
Las baterías usadas no deben ser tiradas con las basuras domésticas. Deben ser
entregadas en los depósitos habilitados para baterías usadas o desperdicios
especiales. Infórmese en su comunidad. Las baterías con el símbolo de reciclaje
puede ser depositadas en comercios, agencias o servicios técnicos.

i

1

46

ESPAÑOL

Nivelación horizontal

Comience con el nivel (X). Busque el nivel
haciendo girar las ruedas niveladoras (A) y
(B).

Atención: Para evitar errores de lectura
observe los niveles siempre perpendicular­mente a la superficie de lectura.

A continuación, trabaje con el tornillo (C)
para realizar el nivel (Y).

Atención: Repita la operación las veces
necesarias hasta nivelar correctamente el
instrumento.

i

i

BeamControl-Master BCM

A

Nivel
X

B

Nivel Y

C

Nivelación vertical

Coloque el BCM verticalmente apoyado
sobre sus empuñaduras integradas o sujételo
a un trípode. Regule el nivel (Z) por medio de
la rueda niveladora (C).

Nivel Z

Modo de empleo

Conectar el BCM:

Mantenga apretada la tecla de encendido
cabeza del BCM comenzará a girar. El modo de rotación está conectado.

durante un segundo. La

1. Modo punto:

El láser rotativo transmite una señal láser
con gran exactitud a una gran distancia.
Para lograr el modo punto reduzca la

velocidad con hasta llegar a cero

Cambio de posición

en el láser rotativo

con el SensoCommander

.

ESPAÑOL

Deutsch 1

C

47

BeamControl-Master BCM

2. Modo escáner:

Se puede generar un segmento luminoso
intensivo de variable anchura y posición.

Active el modo

en el láser rotativo
con el SensoCommander

Cambio de posición

en el láser rotativo

con el SensoCommander

3. Mode rotación:

Un rayo láser que gira 360° con una velocidad
de hasta 200 rpm.

Active el modo

en el láser rotativo
con el SensoCommander

Modifique la velocidad

en el láser rotativo
con el SensoCommander

Cambie el ángulo del escáner

en el láser rotativo

con el SensoCommander

4. Modo recepción manual:

Calidad de recepción óptima a través de una alta
velocidad constante (velocidad máxima 500 rpm).

Active el modo

en el láser rotativo
con el SensoCommander

Nota para todos los modos: El diodo electroluminiscente (LED) rojo se iluminará
cuando se alcance un valor máximo (p.e. máxima velocidad de giro, ángulo mayor
del escáner, etc.).

48

i

ESPAÑOL

z

x

y

BeamControl-Master BCM

Preparativos para la comprobación de la calibración

Usted mismo puede comprobar la calibración del láser. Coloque el aparato en el medio
entre 2 paredes, separadas como mínimo 5 m. Conecte el aparato y determine los
puntos de marcaje con el SensoLite. Para una comprobación óptima, por favor utilice
un trípode / soporte.

1. Marque el punto A1 en la pared. (Utilice el modo de puntos)

2. Gire el aparato 180° y marque el punto A2. Ahora tiene una referencia
horizontal entre A1 y A2.

1.

A1

2.

A2

Comprobar la calibración

3. Ponga el aparato lo más cerca posible de la pared, a la altura del punto A1

marcado, alinee el aparato con el eje X.

Nota: Marque la rueda A o B como rueda de referencia y haga el ajuste únicamente
con las otras ruedas niveladoras.

4. Gire el aparato 180° y marque el punto A3. La diferencia entre A2 y A3 es la
tolerancia para el eje X.

5. Repita los puntos 3 y 4 para la comprobación del eje Y.

3.

A1

4.

i

A2

A3

< 2 mm / 10m = OK

A2

A2

A3

Nota: Si en el eje X, Y o en el eje Z los puntos A2 y A3 estuvieran separados más

de 2 mm / 10 m, es necesario efectuar una calibración. Póngase en contacto con su
distribuidor especializado o diríjase al Servicio Técnico de UMAREX-LASERLINER o
realice la calibración con ayuda de las instrucciones siguientes.

i

ESPAÑOL

49

BeamControl-Master BCM

Calibración

6. Después de realizar los pasos 1 a 4 y de haber definido así los puntos A2

(Referencia) y A3 (desviación), nivele el punto A3 con el punto A2 con ayuda de los
tornillos niveladores correspondientes. Durante el proceso la burbuja del nivel pasa
de su posición central a otra lateral.

7. Retire las caperuzas de protección laterales de las burbujas de
aire. Realice la calibración con los tornillos de calibración a la
vista (utilice la llave hexagonal adjunta SW 2,5) Finaliza la cali­bración cuando la burbuja de aire del nivel pasa a su posición
central.

8. Repita estos pasos para los demás ejes.

Datos Técnicos (salvo modificaciones)

Exactitud ± 2 mm / 10 m
Láser
Potencia de salida < 1 mW
Longitud de onda
Divisor del haz 20”
Rayo de referencia
Plano horizontal Inclinación regulable manualmente
Velocidad de rotación 0, 50, 100, 200 rpm,

Duración de las baterías aprox. 40 h ( 4 x 1,5V tipo AA)
Uso constante Toma para alimentación externa
Temperatura de trabajo /almacenaje 0° C hasta 50° C / -10° C hasta 70° C
Peso 0,8 kg

Clase 2

635 nm

vertical

500 rpm para el receptor

SensoCommander 120 / 310 (opcional)

Baterías/Alimentación:
SensoCommander 120 /
SensoCommander 310

Duración de operación de batería aprox. 70 h
Campo de recepción

SensoCommander 120
SensoCommander 310

Temperatura de trabajo -10°C ... + 50°C
Temperatura de almacenaje -10°C ... + 70°C

2 x 1,5V tipo AAA /
1 x 9 V block

hasta 120 m
hasta 300 m

Tornillos de calibración

50

ESPAÑOL

BeamControl-Master BCM

BeamControl-Master BCM

Laser rotante BCM Basic-Plus 120 635 nm, orizzontale/verticale. Una speciale piattafor­ma di zinco pressofuso garantisce la stabilità a lungo termine. Raggio di riferimento ver­ticale, 5 modi operativi, angolo di scansione regolabile e posizionabile, telecomandabile,
portata di ricezione laser 120 m, precisione 2 mm / 10 m.

In dotazione: SensoCommander 120, supporto universale, softbag e pile.

Norme generali di sicurezza

Attenzione: Non guardare direttamente il raggio! Tenere il laser fuori dalla portata dei

RADIAZIONE LASER!

NON GUARDARE

DIRETTAMENTE IL RAGGIO!

LASER CLASSE 2

EN 60825-1:2007-10

la vostra attenzione su quanto segue: controllare periodicamente la calibratura prima
dell'uso, dopo il trasporto e dopo lunghi periodi di inattività. Inoltre desideriamo
informarvi che una calibratura assoluta è possibile solo in un'officina specializzata.
La calibratura effettuata dall'utente può essere solo approssimativa; precisione della
calibratura dipende dall'accuratezza con cui viene effettuata.

Nota:
il prodotto è uno strumento di precisione e va trattato con delicatezza.
Evitare urti e vibrazioni. Immagazzinamento e trasporto nella valigetta! Spegnere
l’apparecchio! Per la pulizia utilizzare un panno morbido e detergente per vetri.

Dichiarazione di garanzia

La garanzia è valida per due anni dalla data d'acquisto. Durante questo peri odo di
tempo sono coperti tutti gli eventuali difetti del materiale e i vizi di fabbricazione. Sono
esclusi dalla garanzia: danni dovuti ad uso improprio (quali azionamento con un tipo
di corrente/ tensione non adeguato, allacciamento a fonti d'energia non adatte, urto
contro una superficie rigida ecc.) od a stoccaggio errato, normale usura o difetti che
influenzano solo minimamente il valore o la funzionalità dello strumento. La garanzia
decade in caso di interventi da parte di centri assistenza non autorizzati dal produttore.
Qualora si dovesse far ricorso alla garanzia, vi preghiamo di consegnare l'intero
apparecchio, con tutte le informazioni e la fattura, ad uno dei nostri rivenditori o di
inviarlo direttamente a Umarex-Laserliner.

bambini! Non indirizzare l'apparecchio inutilmente
verso le persone. L'apparecchio è uno strumento
di misurazione laser di qualità e viene impostato in
fabbrica al 100% alla tolleranza indicata. Per motivi
di responsabilità prodotti desideriamo richiamare

i

51ITALIANO

BeamControl-Master BCM

A

D

E

I

N

M

A Maniglie integrali
B Pannello comandi
C Livella verticale Z
D Vano batterie
E filettatura 5/8"
F Testa rotante
G Vano batterie
H filettatura 5/8"
I Livella orizzontale X
J Vite di livellamento B
K Livella orizzontale Y

B

F

C

G

H

Panello di controllo

O

U

J

K

L

T

S

R

L Vite di livellamento C
M Raggio laser a piombo
N Vite di livellamento A
O Velocità / angolo
P On / Off
Q Campo di ricezione IR
R LED
S Modalità di ricezione manuale
T Modalità di scansione
U Modalità di rotazione

P

Q

52 ITALIANO

BeamControl-Master BCM

SensoCommander – Accessori (opzionale)

Il SensoCommander coniuga le funzioni di telecomando e di ricevitore laser.

SensoCommander 120:

(diodi anche sul lato posteriore)

1

2

13

3

4

10

9

(avvitato)

1 Uscita del segnale IR
2 Campo di ricezione del raggio laser
3 LED SpotLite Marking
4 Spia LED
5 Livella
6 Vite di fissaggio
7 Supporto universale

8

8

7

Lavorare con il SensoCommander (opzionale)

Panello di comando SC 120 e 310

18

17

14
15

16

N.B.: I ricevitori laser dispongono di 2 campi di tolleranza: campo di precisione e

a campo a mano libera. Sul SC 120 i campi vengono visualizzati tramite i LED:
campo di precisione verde, campo a mano libera arancione. Nei SC310, i due campi
vengono commutati mediante il tasto 16.

i

SensoCommander 310:

1

2

3

13

12
11

10

9

6

8 Leva di fissaggio
9 Vano batterie (lato posteriore)
10 Pannello comandi
11 Display LCD (lato posteriore)
12 Display LCD
13 Marcatura scanalata perimetrale

14 Posizione
15 Velocità / volume / area angolare
16 Modalità ricezione manuale / commutazione:

campo di precisione
campo a mano libera

17 Modalità scansione
18 Modalità rotazione

7

5

6

53ITALIANO

BeamControl-Master BCM

Lavorare con il SensoCommander (opzionale)

Il SensoCommander è in grado di riconoscere il raggio
laser a grande distanza. Muovere il SensoCommander
in su e in giù attraverso il raggio laser, finché non
compare il display mediano. Segnare l'altezza di
misurazione sulla marca scanalata perimetrale. L'altezza
di misurazione viene indicata anche dallo SpotLite.

Supporto universale (opzionale):

Il ricevitore può essere fissato su un triplometro con il supporto
universale. Per far questo bisogna inserire il supporto universale nel
ricevitore laser e avvitarlo al triplometro per mezzo della vite di
fissaggio. Per staccare il ricevitore dal supporto universale, allentare
il bloccaggio rapido seguendo la direzione delle frecce.

2

Alimentazione

Batteria

Se il LED rosso (L) lampeggia continuamente è necessario cambiare le batterie.

Allacciamento di un alimentatore di rete esterno

Collegando un alimentatore esterno si escludono le batterie interne. Con l'alimentatore
nell'unità rotante non si possono ricaricare accumulatori. Utilizzare un alimentatore
Laserliner adatto.

N.B.: Le batterie non devono essere esposte ad un calore eccessivo come raggi solari,
fuoco o simili. Inoltre non è possibile caricare batterie ormai secche. Le batterie usate
non vanno gettate insieme ai rifiuti domestici, è necessario portarle ad un centro di
raccolta di batterie usate o di rifiuti speciali. Raccomandiamo di informarsi presso il
proprio comune. Le batterie contrassegnate dal simbolo del riciclaggio possono essere
consegnate ai centri di rivendita o al servizio di assistenza tecnica.

i

1

54

ITALIANO

BeamControl-Master BCM

Livellamento orizzontale

Iniziare a livellare la livella (X) agendo sulle viti
di livellamento (A) e (B).

Nota: guardare sempre verticalmente sulla
livella per evitare errori di parallasse.

Agire poi sulla vite di livellamento (C) per
livellare la livella (Y).

Nota: se necessario, ripetere l'intero pro­cedimento.

i

i

A

Livella
X

B

Livella Y

C

Livellamento verticale

Collocare il BCM verticalmente sulle sue
maniglie integrali o fissarlo ad un treppiede.
Livellare ora solo la livella (Z) con la vite di
livellamento (C).

Servizio

Accensione del BCM:

Tenere premuto il tasto
inizia a ruotare. La modalità di rotazione è attivata.

"On/Off" per 1 secondo. La testa del BCM

1. Modalità puntuale:

Il laser rotante emette un raggio laser
puntiforme su una distanza molto grande.
Per accedere alla modalità puntuale, ridurre

la velocità fino a zero con il tasto meno

Modifica della posizione

Sul laser rotante

Con SensoCommander

.

Deutsch 1

Livella Z

C

55ITALIANO

BeamControl-Master BCM

2. Modalità di scansione:

È possibile generare un segmento molto
luminoso di larghezza e posizione variabili.

Attivazione della modalità

Sul laser rotante
Con SensoCommander

Modifica della posizione

Sul laser rotante

Con SensoCommander

3. Modalità di rotazione:

Un raggio laser rotante di 360° con numero
di giri fino a 120 giri/min

Attivazione della modalità

Sul laser rotante
Con SensoCommander

Modifica della velocità

Sul laser rotante
Con SensoCommander

Modifica dell'angolo di scansione

Sul laser rotante

Con SensoCommander

4. Modalità di ricezione manuale:

Qualità di ricezione ottimale grazie al numero
di giri costantemente elevato (velocità massima
= 550 giri/min)

Attivazione della modalità

Sul laser rotante
Con SensoCommander

Avvertenze per tutte le modalità: il LED rosso è acceso se è stata raggiunta
l'estremo di un intervallo (ad esempio numero di giri massimo, angolo di scansione
massimi, ecc.).

i

z

56 ITALIANO

x

y

BeamControl-Master BCM

Verifica della calibratura

la calibratura del laser può essere controllata. Collocate lo strumento al centro di due
pareti distanti tra loro almeno 5 m e accendetelo (croce di collimazione laser visibile).
Accendere l‘apparecchio e con il SensoLite determinare i punti di marcatura. Per il
controllo ottimale utilizzare un treppiede.

1. Marcate il punto A1 sulla parete. (utilizzando la modalità punto)

2. Ruotate l‘apparecchio di 180° e marcate il punto A2. A questo punto avrete un

riferimento orizzontale tra A1 e A2.

1.

A1

2.

A2

Esecuzione

3. Avvicinate quanto più possibile l‘apparecchio alla parete, all‘altezza del punto A1, e

allineate l‘apparecchio all‘asse X.

Nota: Marcare la vite – livellatore A o B come la vite di appoggio (campione).
L’apparecchio livellare esclusivamente con un'altra vite – livellatore.

4. Ruotate l‘apparecchio di 180° e marcate il punto A3. La differenza tra A2 e A3
rappresenta la tolleranza per l‘asse X.

5. Per verificare gli assi Y e Z ripetere le fasi 3 e 4.

3.

A1

4.

i

A2

A3

< 2 mm / 10m = OK

A2

A2

A3

N.B.: Se per l‘asse X o Y o Z i punti A2 e A3 distano tra loro più di 2 mm / 10 m, è

necessario effettuare una calibratura. Contattate il vostro rivenditore specializzato o
rivolgetevi al Servizio Assistenza di UMAREX-LASERLINER oppure eseguire la taratura da
soli in base alle seguenti istruzioni.

i

57ITALIANO

BeamControl-Master BCM

Esecuzione della taratura

6. Dopo aver compiuto i passi da 1 a 4 ed aver quindi individuato i punti A2 (riferimen-

to) e A3 (deviazione), mediante le viti di livellamento far coincidere il punto A3 con
il punto A2. Durante questo processo la bolla d'aria della livella si sposta dalla sua
posizione centrale.

7. Togliere i cappucci protettivi di lato alle livelle. Tarare la livella
con le viti di taratura messe allo scoperto (utilizzare la chiave a
brugola da 2,5 in dotazione). La taratura è conclusa quando la
bolla d'aria della livella ritorna al centro.

8. Ripetere questi passi per gli altri assi.

Dati tecnici (Con riserva di modifiche tecniche)

Precisione ± 2 mm / 10 m
Laser
Potenza laser in uscita < 1 mW
Lunghezza delle onde laser
Precisione divisore raggio 20”
Raggio di riferimento
Piani orrizontale Inclinazione regolabile manualmente
Velocità di rotazione 0 ... 120 rpm. variabile,

Durata della batteria 40 ore (4 x 1,5 V formato AA)
Funzionamento continuo Connettore per l'alimentazione esterna
Temperatura d'esercizio/di stoccaggio 0° C ... 50° C / -10° C ... 70° C
Peso 0,8 kg

Classe 2

635 nm

verticale

550 rpm. per ricevitore

SensoCommander 120 / 310 (opzionale)

Batteria/Alimentazione:
SensoCommander 120 /
SensoCommander 310

Durata di esercizio della batteria Circa 70 h
Campo di ricezione del

SensoCommander 120
SensoCommander 310

Temperatura d‘esercizio -10°C ... + 50°C
Temperatura di stoccaggio -10°C ... + 70°C

2 x formato AAA /
1 x 9V blocco

fino a 120 m
fino a 300 m

Viti di taratura

58

ITALIANO

BeamControl-Master BCM

BeamControl-Master BCM

Laser rotacyjny 635 nm BCM Basic Plus 120, poziomy/pionowy. Specjalna platforma z
ciśnieniowego odlewu cynkowego gwarantuje długą stabilność. Pionowy promień
referencyjny, 5 trybów pracy, regulowany i pozycjonowany kąt skanowania, zdalne
sterowanie, zasięg odbioru laserowego 120 m, dokładność 2 mm / 10 m.

W zestawie: SensoCommander 120, uchwyt uniwersalny, torba i baterie.

Ogólne Wskazówki Bezpieczeństwa

Uwaga: Nie kierować lasera w oczy! Laser nie może być zasięgu rąk dzieci. Nie

PROMIENIOWANIE LASEROWE!

NIE KIEROWAÆ LASERA W

OCZY!

LASER KLASY 2

EN 60825-1:2007-10

po transporcie, długim składowaniu dokładność kalibracji. Dokładna kalibracja jest
możliwa jedynie w serwisie. Kalibracja wykonana samodzielnie zależy od staranności jej
wykonania.

Wskazówka: Instrument jest precyzyjny i wymaga delikatnego obchodzenia się.
Prosimy unikać uderzeń, przewozić tylko w transporterze, Lasery i kompensatory
aretować. Do czyszczenia używać delikatnej ściereczki z ew. zwilżeniem płynem do
czyszczenia szkła.

Gwarancja

Gwarancja obejmuje 2 lata od daty zakupu. W tym czasie wszelkie ew. wady
materiałowe i produkcyjne są usuwane bezpłatnie. Do gwarancji nie zalicza się:
uszkodzeń na wskutek niewłaściwej obsługi, (np. praca przy złym zasilaniu,
podłączanie do złych źródeł prądu, upadki itp.) lub złym składowaniu, ingerencja
nieautoryzowanego serwisu. W przypadku naprawy prosimy o przesłanie do serwisu
lokalnego Umarex Laserliner wraz z rachunkiem.

kierować niepotrzebnie lasera w kierunku ludzi.
Urządzenie zawiera wysokiej jakości laser, który
jest skalibrowany w fabryce, jednak należy
każdorazowo sprawdzać przed ważnym pomiarem,

i

POLSKI

59

BeamControl-Master BCM

B

A

C

D

E

I

N

J

K

M

A Uchwyt
B Konsola
C Libella pionowa Z
D Pojemnik baterii
E Otwór gwintowany do mocowania
F Głowica obrotowa
G Pojemnik baterii
H Otwór gwintowany do mocowania
I Libella pozioma X
J Śruba ustawcza B
K Libella pozioma Y

L

F

G

H

Konsola

O

U

P

T

S

R

L Śruba ustawcza C
M Otwór dla promienia lasera
N Śruba ustawcza A
O Regulator prędkości / zakresu kąta

lasera

P Wł / Wył
Q Sensor IR zdalnego sterowania
R Sygnalizatory LED
S Tryb odbiornika ręcznego
T Tryb skanera
U Tryb obrotowy

Q

60 POLSKI

BeamControl-Master BCM

SensoCommander – Akcesoria Opcjonalne

SensoCommander łączy możliwości zdalnego sterowania i odbiornika lasera

SensoCommander 120:

(Diody także z tyłu)

1

2

13

3

4

10

9

(przykrecony)

1 Wyjście dla sygnału IR
2 Pole czujnika promienia lasera
3 SpotLite Marking LED
4 Diody wskaźnikowe LED
5 Libela
6 Śruba mocująca
7 Uchwyt uniwersalny
8 Dźwignia mocująca

8

8

7

Praca z SensoCommander (opcja)

Pole obsługi SC 120 / 310

18

17

16

Wskazówka: Odbiornik laserowy posiada 2 zakresy tolerancji: Dokładny i Wolny.

W SensoCommanderze 120 zakresy te wskazuje dioda LED Dokładny zielona, Wolny
pomarańczowa. Przy Sensocommanderach 310 zmiana tych zakresów następuje
poprzez naciśnięcie 16.

14 Pozycja
15 Prędkość / głośność / Zakres kąta
16 Tryb odbiornika ręcznego / Przełączanie:

14
15

17 Tryb skanowania
18 Tryb obrotowy

i

SensoCommander 310:

13

12
11

10

9

6

9 Pokrywa baterii (tył)
10 Pole obsługi
11 Wyświetlacz LCD (tył)
12 Wyświetlacz LCD
13 Znacznik wysokości

Zakres Dokładny
Zakres Wolny

1

2

3

7

5

6

61POLSKI

BeamControl-Master BCM

Praca z SensoCommander (opcja)

SensoCommander może wykrywać promień lasera
nawet z dużej odległości. Przy poruszaniu
w górę i dół zmienia się wskaźnik należy tak
przesuwać, aby osiągnąć środkowe położenie.
Można to położenie zaznaczyć lub odczytać z łaty
wysokość.

Mocowanie uniwersalne (opcja)

Odbiornik można mocować za na łatach dzięki uniwersalnemu
uchwytowi. Możliwe jest przesuwanie wzdłuż łaty jak również
przykręcenie na stałe na odpowiednią wysokość. Dal szybkiego
zdjęcia mocowania z łaty należy przesunąć je w kierunku strzałki.

Baterie / Zasilacze

Wymiana Baterii

Jeżeli stale świeci czerwona dioda LED, należy wymienić baterie.

Podłączanie zewnętrznych zasilaczy

Po podłączeniu zasilania zewnętrznego baterie wewnętrzne zostają odłączone.
Nie są wtedy ładowane. Używaj tylko oryginalnych zasilaczy.

Wskazówka:
Baterii nie wolno przegrzewać i zostawiać na słońcu, wrzucać do ognia itp. Ogniwa,
które nie są do tego przeznaczone nie mogą być ładowane. Zużyte baterie wrzucać
tylko do specjalnych śmietników przeznaczonych do tego.

i

2

1

62

POLSKI

BeamControl-Master BCM

Niwelacja w poziomie

Rozpocznij poziomowanie libelli X poprzez
kręcenie śrubą ustawczą A i B.

Wskazówka: spoglądaj na libellę zawsze
prostopadle, aby uniknąć błędu odczytu.

Obracaj teraz śrubę ustawczą C dla
spoziomowania libelli Y.

Wskazówka: powtórz tą czynność aż do
pełnego spoziomowania, jeśli jest taka
potrzeba.

i

i

A

Libelka X

B

Libelka Y

C

Niwelacja w pionie

Ustaw niwelator na Uchwycie, lub umocuj
na statywie Spoziomuj teraz libellę Z śrubą
niwelacyjną C.

Libelka Z

Obsługa

Włączanie:

Przyciśnij klawisz
kręcić głowica laserowa niwelatora. Aktywowany jest tryb obrotowy.

przez ok. 1 sekundę. Natychmiast zaczyna się

1. Tryb Punktowy:

Tryb ten uzyskuje się poprzez ustawienie
prędkości głowicy na zero. Pojawia się wtedy

jeden nieruchomy punkt lasera

Zmiana pozycji

na niwelatorze

przez SensoCommander

.

POLSKI

Deutsch 1

C

63

BeamControl-Master BCM

2. Tryb Skanowania:

Tryb pozwala generować intensywne snopy
światła o różnych szerokościach i położeniach.

Aktywacja

na niwelatorze
przez SensoCommander

Zmiana pozycji

na niwelatorze

przez SensoCommander

3. Tryb Obrotowy:

Pozwala na rotację 360° z prędkością do 120
obr/min.

Aktywacja

na niwelatorze
przez SensoCommander

Zmiana prędkości

na niwelatorze
przez SensoCommander

Zmiana kąta skanowania

na niwelatorze

przez SensoCommander

4. Tryb odbioru ręcznego:

Optymalna jakość odbioru dzięki stale wysokim
obrotom (maksymalna prędkość = 550 obr/min).

Aktywacja

na niwelatorze
przez SensoCommander

Wskazówka do wszystkich trybów: Czerwona dioda LED świeci, gdy wykryje
maksymalny sygnał (np. max. Prędkość obrotową, największy kąt skanowania itd.)

64

i

POLSKI

z

x

y

BeamControl-Master BCM

Kontrola Kalibracji - przygotowanie

Można w każdej chwili sprawdzić kalibrację. Stawiamy niwelator w środku pomiędzy
dwiema łatami (ścianami), które są oddalone o co najmniej 5m. Włączyć urządzenie i
za pomocą SensoLite określić punkty pomiarowe. W celu optymalnej kontroli stosować
statyw.

1. Zaznaczamy punkt A1 na ścianie. (można wykorzystać tryb punktowy)

2. Obracamy niwelator o 180° i zaznaczamy punkt A2.
Między A1 i A2 jest teraz poziome odniesienie..

1.

A1

2.

A2

Kontrola Kalibracji

3. Ustaw najbliżej jak to możliwe ściany na wysokości punktu zaznaczonego A1, ustaw

instrument na osi X.

Wskazówka: Zaznaczyć albo śrubę niwelacyjną A lub B jako śrubę odniesienia.
Ustawić urządzenie tylko za pomocą drugiej śruby niwelacyjnej.

4. Obróć niwelator o 180° i zaznacz punkt A3. Różnica pomiędzy A2 i A3 jest
tolerancją dla osi X.

5. Powtórzyć punkty 3 i 4 dla sprawdzenia osi Y i Z.

3.

A1

4.

i

A2

A3

< 2 mm / 10m = OK

A2

A2

A3

Wskazówka: Jeżeli dla osi X, Y lub Z punkty A2 i A3 leżą od siebie dalej niż 2 mm /

10 m konieczna jest kalibracja. Skontaktuj się z lokalnym handlowcem lub serwisem
UMAREX-Laserliner lub przeprowadzić kalibrację samodzielnie za pomocą poniższej
instrukcji.

i

POLSKI

65

BeamControl-Master BCM

Przeprowadzenia kalibracji

6. Po wykonaniu kroków 1. do 4., a więc ustaleniu punktu A2 (odniesienie) i A3

(odchylenie), za pomocą odpowiedniej śruby niwelacyjnej ustawić punkt A3 tak, aby
pokrywał się z punktem A2. Podczas tego procesu pęcherzyk powietrza w libelce
przesuwa się ze środka w bok.

7. Zdjąć osłonki po bokach libelki. Za pomocą osłoniętych śrubek
skalibrować libelkę (stosując załączony kluch imbusowy SW
2,5). Kalibracja jest zakończona, gdy pęcherzyk powietrza znaj­duje się znów pośrodku.

8. Powyższe czynności powtórzyć dla pozostałych osi.

Dane Techniczne (Zmiany zastrzezone)

Dokładność ± 2 mm / 10 m
Laser
Moc < 1 mW
Długość Fali
Rozszczepienie wiązki 20”
Promień odniesienia
Płaszczyzna pozioma Manualnie ustawiana
Prędkość obrotowa 0 ... 120 obr/min. zmienne,

Czas pracy baterii 40 h (4 x 1,5 V Alkaliczne)
tryb ciągły Gniazdo przyłączeniowe zewnętrznego zasilania
Temperatura pracy- / składowania 0° C bis 50° C / -10° C bis 70° C
Masa 0,8 kg

Klasa 2

635 nm

Prostopadły

550 obr/min. do odbiornika

SensoCommander 120 / 310 (opcjonalny)

Baterie / Zasilacze:
SensoCommander 120 /
SensoCommander 310

Czas pracy baterii ok. 70 h
Zakres odbiornika

SensoCommander 120
SensoCommander 310

Temperatura Pracy -10°C ... + 50°C
Temperatura składowania -10°C ... + 70°C

2 x Typ AAA /
1 x 9 V block

Do 120 m
Do 300 m

Śrubki kalibracyjne

66

POLSKI

BeamControl-Master BCM

BeamControl-Master BCM

BCM Basic-Plus 120, pyörivä laser 635 nm, vaaka- ja pystysäde. Sinkkipainevalua
olevan erikoisjalustan avulla laite pysyy pitkään tukevasti paikallaan. Pysty
vertailusäde, 5 käyttötoimintoa, säädettävä ja kohdistettava skannauskulma,
kauko-ohjausmahdollisuus, laservastaanoton toimintasäde 120 m, tarkkuus
2 mm / 10 m.

Sis.: SensoCommander 120, yleiskiinnitin, kuljetuspussi ja paristot.

Yleisiä turvaohjeita

LASERSÄTEILYÄ!

ÄLÄ KATSO SÄTEESEEN!

LASER LUOKKA 2

EN 60825-1:2007-10

rajoissa. Tuotevastuun nimissä pyydämme
kiinnittämään huomiota seuraaviin seikkoihin: Kuljetuksen ja pitkän varastointiajan
jälkeen laitteen kalibrointi on tarkistettava ennen käyttöä. Vain alan erikoisliike pystyy
suorittamaan absoluuttisen tarkan kalibroinnin. Käyttäjän suorittama kalibrointi antaa
likimääräisen tuloksen ja absoluuttinen
kalibrointitarkkuus vaatii erityistä huolellisuutta.

Huomautus:
Tämä tuote on tarkkuusmittalaite, joka vaatii erityisen huolellista käsittelyä. Suojaa
laite iskuilta ja tärinältä! Kuljeta ja säilytä omassa laukussaan! Sammuta kaikki
laservalot ja lukitse heiluri. Käytä puhdistuksessa pehmeätä liinaa ja lasinpesunestettä.

Takuu:

Takuuaika on 2 vuotta ostopäivästä. Takuu kattaa kaikki voimassaoloaikana ilmenneet
materiaali- ja valmistusviat. Takuu ei korvaa: Virheellisestä käytöstä (esim. vääräntyyppisellä
virralla/jännitteellä, liittäminen laitteelle sopimattomaan virtalähteeseen, pudottaminen
jne.) tai varastoinnista, normaalista kulumisesta aiheutuneita vikoja tai vikoja joilla on
erittäin vähäinen vaikutus laitteen arvoon tai käyttökelpoisuuteen. Takuu raukeaa
laitteeseen kohdistuneiden omavaltaiset toimenpiteiden seurauksena. Takuuaikaisissa
korjauksissa koko laite tunnistetietoineen ja ostolasku toimitetaan valtuutetulle
myyntiliikkeelle tai suoraan Umarex-Laserlinerille.

Varoitus: Älä katso suoraan säteeseen! Laserlaite ei
saa joutua lasten käsiin. Älä
koskaan tähtää lasersädettä ihmistä kohti.
Käytössäsi on korkealaatuinen lasermittalaite,
jonka tehdasasetus on 100 % ilmoitetun toleranssin

i

SUOMI

67

BeamControl-Master BCM

A

D

E

I

N

M

A kiinteät kahvat
B käyttötaulu
C pystylibelli Z
D paristokotelo
E 5/8" kierreliitin
F pyörintäpää
G paristokotelo
H 5/8" kierreliitin
I vaakalibelli X
J vaaitusruuvi B
K vaakalibelli Y

B

F

C

G

H

Käyttötaulu

O

U

J

K

L

T

S

R

L vaaitusruuvi C
M luotisuora lasersäde
N vaaitusruuvi A
O nopeus / kulma-alue
P virta on / ei
Q infrapunasäteen vastaanottoalue
R ledit
S käsivastaanotintoiminto
T skannaustoiminto
U pyörintätoiminto

P

Q

68 SUOMI

BeamControl-Master BCM

SensoCommander – Lisämahdollisuuksia valinnaisvarusteilla

SensoCommander toimii sekä kauko-ohjaimena että laserin vastaanottimena.

SensoCommander 120:

(Diodit takasivulla)

1

2

13

3

4

10

9

(ruuvattu)

1 IR-signaalin lähtö
2 Lasersäteen vastaanottokenttä
3 SpotLite-merkkausledi
4 LED-näyttö
5 Libelli
6 Kiinnitysruuvi
7 Yleiskiinnitin

8

8

7

SensoCommander (valinnainen) - Lisävaruste

Painikkeet SC 120 ja 310

18

17

16

Huomautus: Laservastaanottimissa on 2 toleranssialuetta: Tarkkuus- ja

käsivarasäätöalue. SensoCommander 120 ilmoittaa nämä alueet merkkiledeillä:
tarkkuussäätö, vihreä ja käsivarainen säätöalue, oranssi. SensoCommander 310 -
malleissa aluetta vaihdetaan näppäimellä 16.

14 asema
15 työtahti / volyymi / kulmavyöhyke
16 käsivastaanotintila / vaihto:

14
15

17 Scan-käyttötila
18 Pyörintä-käyttötila

i

SensoCommander 310:

13

12
11

10

9

6

8 Kiinnitysvipu
9 Paristokotelo (takasivulla)
10 Käyttötaulu
11 LCD-näyttö (takasivulla)
12 LCD-näyttö
13 Pyörivä merkintäura

tarkkuussäätöalue
käsivarainen alue

1

2

3

7

5

6

69SUOMI

BeamControl-Master BCM

Työskentely SensoCommanderia käyttäen (valinnainen)

SensoCommander pystyy tunnistamaan laservalon pitkältä
etäisyydeltä. Siirtele SensoCommanderia lasersäteen
kohdalla ylös- ja alaspäin, kunnes keskimmäinen näyttö
on näkyvissä. Merkitse korkeus pyörivän merkkausuran
mukaan. Myös SpotLite näyttää mittauskorkeuden.

Yleiskiinnitin (valinnainen):

Vastaanotin voidaan kiinnittää yleiskiinnittimellä mittalattaan.
Yleiskiinnitin työnnetään laservastaanottimeen ja kiinnitetään
ruuvilla mittalattaan. Vastaanotin irrotetaan avaamalla pikakiinnitin
nuolen suuntaan.

Virranhallinta

Paristojen

Paristot on vaihdettava tai akku ladattava, kun punainen merkkiledi vilkkuu
jatkuvasti.

Ulkoisen verkkolaitteen kytkentä

Kun kytket ulkoisen verkkolaitteen, laitteen sisällä olevat akut ohitetaan. Pyörivän
laiteosan verkkolaitteella ei voi ladata akkuja. Käytä vain sopivaa Laserliner­verkkolaitetta.

Huomautus: Liiallinen kuumuus, esim. auringonpaiste, lämmönlähde tms.
vahingoittaa paristoja. Kuivaparistoja ei saa ladata. Käytetyt paristot eivät kuulu
talousjätteeseen vaan ne täytyy toimittaa ongelmajätteen keräyspisteeseen. Kysy
tarvittaessa lisäohjeet paikallisilta jätehuollon viranomaisilta. Kierrätysmerkillä
varustetut paristot voidaan palauttaa laitteen myyntiliikkeeseen tai valmistajan
asiakaspalvelupisteeseen.

i

2

1

70

SUOMI

BeamControl-Master BCM

Vaakatasaus

Aloita vaaitus tasaamalla libelli (X) kiertämällä
vaaitusruuveja (A) ja (B).

Huomaa: Katso aina libelliin kohtisuorasti,
silloin vältyt lukemasta libelliä väärin.

Tasaa seuraavaksi vaaitusruuvista (C) libelli
(Y).

Huomaa:
Tarvittaessa toista kaikki vaiheet.

i

i

A

libelli
X

B

libelli Y

C

Pystytasaus

Aseta BCM pystysuoraan kahvojensa varaan
tai kiinnitä laite jalustaan.
Tasaa nyt vain libelli (Z) tasausruuvista (C).

Käyttö

Kytke BCM:n virta:

Paina

virtakytkintä 1 sekunti, BCM:n pyörintäpää alkaa pyöriä.

Pyörintätoiminto on aktivoituna.

1. Pistetoiminto:

Pyörivä laser lähettää erittäin pitkältä
etäisyydeltä tarkan pistemäisen lasersäteen.
Siirry pistetoimintoon pienentämällä
laitteen pyörintänopeus nollaan miinus-

painikkeesta

Kohdistuksen muuttaminen

.

pyörivällä laserilla

SensoCommanderilla

SUOMI

Deutsch 1

libelli Z

C

71

BeamControl-Master BCM

2. Skannaustoiminto:

Saat näkymään voimakkaasti valaistun
segmentin. Voit säätää sen leveyttä ja
kohdistusta.

Toiminnon aktivointi

pyörivällä laserilla
SensoCommanderilla

Kohdistuksen muuttaminen

pyörivällä laserilla

SensoCommanderilla

3. Pyörintätoiminto:

360° pyörivä lasersäde, kierrosnopeus maks.
120 1/min

Toiminnon aktivointi

pyörivällä laserilla
SensoCommanderilla

Nopeuden muuttaminen

pyörivällä laserilla
SensoCommanderilla

Skannauskulman muuttaminen

pyörivällä laserilla

SensoCommanderilla

4. Käsivastaanotintila:

Paras mahdollinen vastaanoton laatu tasaisena j
a nopeana pysyvällä kierrosnopeudella (korkein
nopeus = 550 1/min).

Toiminnon aktivointi

pyörivällä laserilla
SensoCommanderilla

Huomaa kaikissa toiminnoissa: Punainen ledi palaa, jos jokin toiminto on saavutta­nut äärikohtansa (esim. kierrosnopeuden maksimi, skannauskulman suurin ala jne.).

72

i

SUOMI

z

x

y

BeamControl-Master BCM

Kalibrointitarkistuksen valmistelutoimet

Laserin kalibrointi on tarkistettavissa. Aseta laite kahden vähintään 5 metrin
etäisyydellä olevan seinän väliin keskikohdalle. Käynnistä laite. Optimaalinen
tarkistustulos edellyttää kolmijalan käyttöä.

1. Merkitse piste A1 seinään. (Pistetoiminolla)

2. Käännä laite 180° ja merkitse piste A2. Pisteiden A1 ja A2 välille muodostuu

vaakasuuntainen referenssilinja. Kalibroinnin tarkistus.

1.

A1

2.

A2

Kalibroinnin tarkistus

3. Aseta laite merkityn pisteen A1 korkeudella mahdollisimman lähelle seinää, suuntaa

laite X-akselille.

Huomaa: Merkitse vertailuruuviksi joko vaaitusruuvi A tai B. Oikaise laite vain toisella
vaaitusruuvilla.

4. Käännä laitetta 180° ja merkitse piste A3. Pisteiden A2 ja A3 välinen erotus on
X-akselin toleranssi.

5. Toista Y- ja Z-akselin tarkistuksessa kohdat 3. ja 4.

3.

A1

4.

i

A2

A3

< 2 mm / 10m = OK

A2

A2

A3

Huomautus: Laite on kalibroitava, jos pisteiden A2 ja A3 välinen erotus on X-, Y- tai

Z-akselilla suurempi kuin 2 mm / 10 m. Ota yhteys paikalliseen laitetoimittajaan tai
UMAREX-LASERLINER huolto-osastoon oder tai kalibroi laite itse seuraavien ohjeiden
mukaisesti.

i

SUOMI

73

BeamControl-Master BCM

Kalibrointi

6. Kun olet suorittanut vaiheet 1 - 4 ja siten selvittänyt pisteet A2 (referenssi) ja A3

(poikkeama), vie piste A3 vastaavan vaaitusruuvin avulla pisteen A2 päälle. Tämän
toimenpiteen aikana libellin kupla liikkuu keskeltä sivulle.

7. Irrota libellin suojatulpat. Kalibroi libelli näkyviin tulleen
kalibrointiruuvin avulla (käytä laitteen mukana toimitettua
kuusiokoloavainta SW 2,5). Kalibrointi on valmis, kun libellin
kupla on jälleen keskellä.

8. Toista tämä menettely myös muiden akselien kohdalla.

Tekniset tiedot (Tekniset muutokset mahdollisia)

Tarkkuus ± 2 mm / 10 m
Laser
Lähtöteho < 1 mW
Laserin aallonpituus
Jakoprisman tarkkuus 20”
Vertailusäde
Vaakasuorat tasot kallistus säädettävissä manuaalisesti
Pyörintänopeus 0 ... 120 1/min säädettävä,

Pariston käyttöaika 40 h (4 x 1,5 V AA)
Jatkuva käyttö liitäntä ulkoista virtalähdettä varten
Käyttö- / Säilytyslämpötila 0° C ... 50° C / -10° C ... 70° C
Paino 0,8 kg

Luokka 2

635 nm

pystysuora

550 1/min vastaanottimelle

SensoCommander 120 / 310 (valinnainen)

Paristot/Virtalähde:
SensoCommander 120 /
SensoCommander 310

Pariston käyttöaika n. 70 h
Laserin vastaanottoetäisyys

SensoCommander 120
SensoCommander 310

Käyttölämpötila -10°C ... + 50°C
Säilytyslämpötila -10°C ... + 70°C

2 x tyyppi AAA /
1 x 9V block

120 metriin saakka
300 metriin saakka

Kalibrointiruuvit

74

SUOMI

BeamControl-Master BCM

BeamControl-Master BCM

Laser rotativo BCM Basic-Plus 120 635 nm, horizontal / vertical. Uma plataforma
especial de fundição de zinco sob pressão garante estabilidade a longo prazo. Feixe de
referência vertical, 5 modos de operação, ângulo scan pode ser ajustado e posicionado,
com comando à distância, alcance receptor laser 120 m, precisão 2 mm / 10 m.

Incl.: SensoCommander 120, suporte universal, bolsa macia e pilhas.

Indicações gerais de segurança

Atenção: não olhar directamente para o raio! Manter o laser fora do alcance das

RADIAÇÃO LASER!

NÃO OLHAR PARA O FEIXE

LASER!

LASER CLASSE 2

EN 60825-1:2007-10

o seguinte: comprovar regularmente a calibragem antes do uso, depois do transporte
e armazenagem prolongados. Além disso, informamos que a calibragem absoluta só
é possível numa oficina especializada. A calibragem realizada pelo utilizador é só uma
aproximação e a precisão da mesma dependerá do rigor com que se realize.

Nota: o produto é um instrumento de precisão que deve ser tratado com cuidado.
Evite choques e vibrações. Efectuar o transporte e o armazenamento dentro da
maleta. Bloquear todos os lasers e o pêndulo. Para limpeza, utilizar um pano macio e
produto limpa-vidros.

Condições de garantia

O período de garantia é de 2 anos desda a data da compra. Neste período estão
cobertos todos os defeitos de material ou de mão-de-obra. Ficam excluídos da garantia
os danos causados por uma utilização incorrecta (ex: com tipo de corrente/tensão
inadequadas, queda, etc.) ou por armazenamento incorrecto ou por desgaste normal,
assim como os estragos que não afectem o valor ou a amplitude funcional. Em caso de
utilização de peças não autorizadas a garantia não tem efeito. Em caso de reclamação
dentro da garantia solicitamos que seja enviado o aparelho completo com toda a
informação correspondente e a factura de compra ao nosso distribuidor.

crianças! Não orientar o aparelho para as pessoas.
O aparelho é um instrumento de medição por
laser e está ajustado pela fábrica para 100%
da tolerância indicada. Por motivos inerentes à
responsabilidade civil do produto devemos assinalar

i

PORTUGUÊS

75

BeamControl-Master BCM

B

A

D

E

I

N

M

A Manípulos integrais
B Campo de comando
C Nível de bolha vertical Z
D Compartimento das pilhas
E Rosca de 5/8"
F Cabeça de rotação
G Compartimento das pilhas
H Rosca de 5/8"
I Nivel de bolha X
J Parafuso de nivelamento B
K Nivel de bolha horizontal Y

L

F

C

G

H

Painel de comando

O

U

J

K

T

S

R

L Parafuso de nivelamento C
M Feixe de prumo de laser
N Parafuso de nivelamento A
O Velocidade /

campo angular

P Ligar / Desligar
Q Campo de recepção IR
R LED´s
S Modo de receptor manual
T Modo scan
U Modo de rotação

P

Q

76 PORTUGUÊS

BeamControl-Master BCM

SensoCommander – Acessórios (opcional)

O SensoCommander reúne o comando à distância e o receptor laser.

SensoCommander 120:

(Díodos na parte posterior)

1

2

13

3

4

10

9

(roscado)

1 Saída do sinal IR
2 Campo de recepção do raio laser
3 LED de marcação SpotLite
4 Indicador LED
5 Nível de bolha
6 Parafuso de fixação
7 Suporte universal
8 Alavanca de fixação

8

8

7

Trabalhar com o SensoCommander (opcional)

Painel de comando SC 120 e 310

18

17

14
15

16

Nota: Os receptores de laser dispõem de 2 zonas de tolerância: margem de precisão

e de mãos-livres. No SensoCommander 120, as margens são
indicadas por LEDs: margem de precisão verde, margem de mãos-livres laranja.
No SensoCommander 310 comuta-se de um para outro campo com a tecla 16.

i

SensoCommander 310:

1

2

3

13

12
11

10

9

6

9 Compartimento da pilha

(lado posterior)

10 Painel de comando
11 Indicador LCD (parte posterior)
12 Indicador LCD
13 Ranhura de marcação circular

14 Posição
15 Velocidade / sonoridade / campo angular
16 Modo de receptor manual / Comutação:

Margem de precisão
Margem de mãos-livres

17 Modo scan
18 Modo de rotação

7

5

6

77PORTUGUÊS

BeamControl-Master BCM

Trabalhar com o SensoCommander (opcional)

O SensoCommander pode reconhecer o raio laser a uma
grande distância. Mover o SensoCommander para cima
e para baixo até encontrar a posição central. Agora
marca-se a altura da medição. O SpotLite mostra
adicionalmente a altura de medição.

Suporte universal (opcional):

O receptor pode-se fixar em réguas de medição através do suporte
universal. Para isso, inserir o suporte universal no receptor laser e
aparafusar à régua com o parafuso de fixação. Para retirar o receptor
do suporte universal, soltar o bloqueio rápido na direcção das setas.

Alimentação eléctrica

Pilhas

Se o LED vermelho piscar constantemente, as pilhas têm de ser trocadas.

Ligação de fonte de alimentação externa

Se for ligada uma unidade de alimentação externa, as pilhas internas são transpostas.
Não é possível carregar acumuladores com a unidade de alimentação na unidade de
rotação. Use exclusivamente uma unidade de alimentação Laserliner adequada.

Nota: as pilhas não devem ser expostas a calor excessivo, como raios solares, fogo
ou similares. As pilhas vazias não podem ser carregadas. As pilhas gastas não podem
ser eliminadas juntamente com o lixo doméstico. Podem ser entregues num ponto de
recolha de pilhas usadas ou de lixo especial. Informe-se junto das entidades locais. As
pilhas com o símbolo de reciclagem também podem ser entregues no posto de venda
ou no centro de serviço técnico.

i

2

1

78

PORTUGUÊS

BeamControl-Master BCM

Nivelação horizontal

Comece a nivelar o nível de bolha (X),
rodando os parafusos de nivelamento
(A) e (B).

Nota: olhe sempre na vertical para os
níveis de bolha a fim de evitar um erro de
leitura.

Rode a seguir o parafuso de nivelamento (C)
para nivelar o nível de bolha (Y).

Nota: repita todo o processo em caso de
necessidade.

i

i

A

Nível
X

B

Nível Y

C

Nivelação vertical

Coloque o BCM na vertical sobre os seus
manípulos integrais ou fixe o BCM num tripé.
Nivele a seguir o nível de bolha (Z) com o
parafuso de nivelamento (C).

Nível Z

Emprego

Ligar o BCM:

Mantenha a tecla
do BCM começa a rodar e o modo de rotação está activado.

“Ligar/Desligar” carregada por 1 sec, a cabeça

1. Modo de ponto:

O laser rotativo irradia um feixe laser exacto
e rigoroso ao longo de uma distância muito
longa.
Para entrar no modo de ponto, reduza a

velocidade com o botão menos até zero

Mudar posição

no laser rotativo

com o SensoCommander

.

PORTUGUÊS

Deutsch 1

C

79

BeamControl-Master BCM

2. Modo scan:

É possível ajustar um segmento de luz intensa
com largura e posição diferentes.

Activar modo

no laser rotativo
com o SensoCommander

Mudar posição

no laser rotativo

com o SensoCommander

3. Modo de rotação:

Um feixe laser com 360° de rotação e um
número de rotações até 120 RPM.

Activar modo

no laser rotativo
com o SensoCommander

Mudar velocidade

no laser rotativo
com o SensoCommander

Mudar campo angular

no laser rotativo

com o SensoCommander

4. Modo de receptor manual:

Qualidade de recepção ideal devido ao número
de rotações constantemente elevado (velocidade
máxima = 550 RPM).

Activar modo

no laser rotativo
com o SensoCommander

Nota para todos os modos: o LED vermelho é aceso se um limite de margem tiver
sido alcançado (p. ex. número máximo de rotações, ângulo scan máximo, etc.).

80

i

PORTUGUÊS

z

x

y

BeamControl-Master BCM

Preparativos para verificar a calibragem

Você mesmo pode verificar a calibragem do laser. Coloque o aparelho entre 2 paredes
separadas num mínimo de 5 metros. Ligue o aparelho. Para uma perfeita verificação,
utilize um tripé / suporte.

1. Marque o ponto A1 na parede (utilizar o Modo de pontos).

2. Gire o aparelho 180º e marque o ponto A2. Assim, temos uma referência horizontal

entre A1 e A2.

1.

A1

2.

A2

Verificar a calibragem

3. Coloque o aparelho o mais próximo da parede possível à altura do ponto A1,

alinhando o aparelho com o eixo X.

Nota: marque o parafuso de nivelamento A ou B como parafuso de referência.
Alinhe o aparelho apenas com os outros parafusos de nivelamento.

4. Gire o aparelho 180º e marque o ponto A3. A diferença entre A2 e A3 é a
tolerância para o eixo X.

5. Repita os pontos 3 e 4 para verificar os eixos Y e Z.

3.

A1

4.

i

A2

A3

< 2 mm / 10m = OK

A2

A2

A3

Nota: se no eixo X, Y ou Z os pontos A2 e A3 estiverem separados a mais de 2 mm

/ 10 m, é necessário efectuar uma calibragem. Contactar o distribuidor ou efectuar a
calibragem com a ajuda das instruções que se seguem.

i

PORTUGUÊS

81

BeamControl-Master BCM

Efectuar a calibragem

6. Depois de ter executado os passos 1. a 4. e, dessa forma, ter calculado os pontos

A2 (referência) e A3 (divergência), sobreponha o ponto A3 sobre o ponto A2 com
a ajuda dos parafusos de nivelamento correspondentes. Durante este processo, a
bolha de ar do nível de bolha desvia-se lateralmente da sua
posição central.

7. Retire as tampas de protecção ao lado dos níveis de bolha.
Calibre o nível de bolha com os parafusos de calibragem agora
acessíveis (use a chave sextavada fornecida, abertura da chave
2,5). A calibragem está concluída quando a bolha de ar do
nível de bolha estiver novamente centrada.

8. Repita estes passos nos restantes eixos.

Dados Técnicos (sujeitos a alterações técnicas)

Exactidão ± 2 mm / 10 m
Laser
Potência de saída laser < 1 mW
Comprimento de onda laser
Precisão separador de feixe 20”
Feixe de referência
Planos horizontal Declive regulável manual
Velocidade de rotação 0 ... 120 r/min. variável,

Vida útil da pilha 40 h (4 x 1,5 V tipo AA)
Funcionamento contínuo Tomada de ligação para abastecimento externo
Temperatura operacional / do laser 0° C ... 50° C / -10° C ... 70° C
Peso 0,8 kg

Classe 2

635 nm

vertical

550 r/min. por receptor

SensoCommander 120 / 310 (opcional)

Pilhas/Alimentação eléctrica:
SensoCommander 120 /
SensoCommander 310

Vida útil da pilha aprox. 70 h
Margem de recepção do laser

SensoCommander 120
SensoCommander 310

Temperatura de trabalho -10°C ... + 50°C
Temperatura de armazenamento -10°C ... + 70°C

2 x tipo AAA /
1 x 9V bloco

max. 120 m
max. 300 m

Parafusos de calibragem

82

PORTUGUÊS

BeamControl-Master BCM

BeamControl-Master BCM

BCM Basic-Plus 120 Rotationslaser 635 nm, horisontell/vertikal. En speciell
zinktrycksgjuten plattform säkerställer stabilitet över lång tid. Vertikal referensstråle,
5 driftssätt, inställbar och positionerbar skanningsvinkel, kan fjärrstyras, räckvidd för
lasermottagning 120 m, noggrannhet 2 mm/10 m.

Inklusive: SensoCommander 120, universalfäste, Softbag och batterier.

Allmänna säkerhetsinstruktioner

Se upp: Titta aldrig direkt in i laserstrålen! Laser apparater är absout ingenting för barn.

LASERSTRÅLNING!

TITTA ALDRIG DIREKT IN

I LASERSTRÅLEN!

LASER KLASS 2

EN 60825-1:2007-10

ber vi att få hänvisa till följande: Kontrollera kalibreringen regelbundet, dvs innan du
börjar använda mätinstrument, efter att du har transporterat det och om du inte har
använt det på länge. Dessutom vill vi hänvisa till, att en absolut kalibrering endast är
möjlig på en fackverkstad. Om du själv kalibererar mätinstrumentet får du inget absolut
kalibreringsvärde. Hur exakt kalibreringen är beror på hur noga du är.

Anvisning:
Produkten är ett precisionsinstrument som måste hanteras med varsamhet. Undvik
stötar och skakningar. Förvara och transportera den alltid i väskan! Avstängd laser.
Rengör den med en mjuk trasa och ett fönsterputsmedel.

Garantie

På denna apparat har du en garanti på 2 år från och med dagen du köpte den.
Garantin gäller för alla material- och tillverkningsfel. Garantin omfattar inte följande
punkter: Skador som beror på att apparaten inte användes på föreskrivet sätt (t ex med
fel strömtyp/spänning, anslutning till olämpliga strömkällor, om den faller i golvet etc)
eller förvarades på annat än föreskrivet sätt. Dessutom gäller garantin inte för normalt
slitage och fel, som endast påverkar värdet eller användbarheten i ringa omfattning.
Du har ingen garanti, om apparaten har öppnats, demonterats eller reparerats av icke
auktoriserade personer. Om du har en reklamation ber vi dig att lämna in hela
apparaten med alla informationer tillsammans med fakturan till din återförsäljare eller
att skicka den direkt till Umarex-Laserliner.

Förvara därför laserapparaten oåtkomligt för barn!
Rikta inte laserapparaten i onödan på personer.
Denna produkt är ett kvalitets-laser-mätinstrument,
på vilket den angivna toleransen ställs in till 100%
på fabriken. På grund av lagen om produktansvar

i

83SVENSKA

BeamControl-Master BCM

A

D

E

I

N

M

A Integralgrepp
B Kontrollpanel
C Vertikallibell Z
D Batterifack
E Gänganslutning 5/8"
F Rotationshuvud
G Batterifack
H Gänganslutning 5/8"
I Horisontallibell X
J Nivelleringsskruv B
K Horisontallibell Y

B

F

C

G

H

Manöverdel

O

U

J

K

L

T

S

R

L Nivelleringsskruv C
M Laserlodstråle
N Nivelleringsskruv A
O Hastighet / Vinkelområde
P På / Av
Q IR-mottagningsfält
R LED:er
S Handmottagarläge
T Skanningsläge
U Rotationsläge

P

Q

84 SVENSKA

BeamControl-Master BCM

SensoCommander – Tillbehör

SensoCommander förenar fjärrkontroll och lasermottagare.

SensoCommander 120:

(Lysdiod baksidan)

1

2

13

3

4

10

9

(skruvad)

1 Utgång IR-signal
2 Mottagningsfält för laserstråle
3 Lysdiod för SpotLite Marking
4 Lysdiodsindikator
5 Vattenpass
6 Fästskruv
7 Universalhållare
8 Låsspak

8

8

7

Användning av SensoCommander (tillval)

Kontrollpanel SC 120 och 310

18

17

16

Anvisning: Lasermottagaren har två toleransområden: Fin- och frihandsområde.

På SensoCommander 120 visas områdena med LED:er: Finområde grön,
frihandsområde orange. På SensoCommander 310 kopplar man om mellan
de två områdena med knapp 16.

14 Position
15 Hastighet / ljudstyrka / Vinkelområde
16 Handmottagarläge/Omkoppling:

14
15

17 Skanningsläge
18 Rotationsläge

i

SensoCommander 310:

1

13

12
11

10

9

6

9 Batterifack (baksidan)
10 Styrpanel
11 Lysdiodsindikator (baksidan)
12 Lysdiodsindikator
13 Cirkulär markeringsfals

Finområde
Frihandsområde

2

3

7

5

6

85SVENSKA

BeamControl-Master BCM

Användning av SensoCommander (tillval)

SensoCommander upptäcker laserstrålen även på stora
avstånd. Rör SensoCommander uppåt och nedåt genom
laserstrålen tills ett mittersta mätvärde visas. Markera nu
mäthöjden på den cirkulära markeringsfalsen.
SpotLite visar mäthöjden som komplettering.

Universalfäste (tillval):

Mottagaren kan fästas på mätribbor med universalfästet. Skjut
då universalfästet på lasermottagaren och skruva fast den på
mätribborna med fästskruvar. För att ta bort mottagaren från
universalfästet lossar man snabbspärren i pilens riktning.

Strömförsörjning

Batterier

När röd LED blinkar kontinuerligt måste batteriet bytas.

Anslutning av extern nätspänning

Vid anslutning av extern nätspänning går man förbi de interna batterierna. Inga
batterier kan laddas in i rotationsenheten när man använder nätaggregatet. Använd
endast ett passande Laserliner nätaggregat.

Anvisning: Batterierna får inte utsättas för stark värme från exempelvis solsken,
eld eller liknande. Torrbatterier får en laddas. Förbrukade batterier får inte slängas i
hushållssoporna. Lämna dem i en batteriholk på en återvinningsstation. Informera dig
hos kommunen. Batterier med återvinningssymbol kan även lämnas in i butik eller hos
en teknisk kundtjänst.

i

2

1

86

SVENSKA

Horisontell nivellering

Börja med att nivellera libell (X) genom att
vrida på nivelleringsskruvarna (A) och (B).

Anvisning: För att undvika avläsningsfel
ska man alltid titta på libellerna lodrätt.

Vrid nu på nivelleringsskruv (C) för att
nivellera libell (Y).

Anvisning: Upprepa vid behov hela detta
förlopp.

i

i

BeamControl-Master BCM

A

Vattenpass
X

B

Vattenpass
Y

C

Vertikal nivellering

Ställ BCM vertikalt på dess integralgrepp eller
fäst BCM på ett stativ. Nivellera nu bara libell
(Z) med nivelleringsskruv (C).

Användning

Slå på BCM:

Tryck på knappen
vrida sig. Rotationsläget är då aktiverat.

“På/Av” i en sekund tills huvudet på BCM börjar

1. Punktläge:

Rotationslasern sänder ut en punktnoggrann
laserstråle över ett stort avstånd.
För att komma till punktläget minskar man

hastigheten till noll med minusknappen

Ändra position

på rotationslasern

med SensoCommander

.

SVENSKA

Deutsch 1

Vattenpass Z

C

87

BeamControl-Master BCM

2. Skanningsläge:

Ett ljusstarkt segment med olika bredd och
position kan ställas in.

Aktivera läge

på rotationslasern
med SensoCommander

Ändra position

på rotationslasern

med SensoCommander

3. Rotationsläge:

En laserstråle som vrider sig 360° med ett
varvtal upp till 120 varv per minut.

Aktivera läge

på rotationslasern
med SensoCommander

Ändra hastighet

på rotationslasern
med SensoCommander

Ändra skanningsvinkel

på rotationslasern

med SensoCommander

4. Handmottagarläge:

Optimal mottagningskvalitet genom konstant
högt varvtal (högsta hastighet = 550 varv per minut).

Aktivera läge

på rotationslasern
med SensoCommander

Anvisning för alla lägen: Röd LED lyser när man når slutet på området (t.ex.
maximalt varvtal, störst skanningsvinkel osv.).

i

z

88 SVENSKA

x

y

BeamControl-Master BCM

Förbereda kalibreringskontroll

Kalibreringen av lasern kan kontrolleras. Sätt upp enheten mitt emellan två väggar som
är minst 5 m från varandra.
Nivellera apparaten och slå på den. För optimal kontroll skall ett stativ användas.

1. Markera punkten A1 på väggen. (Använd punktläget)

2. Vrid enheten 180° och markera punkten A2. Mellan A1 och A2 har du nu en

horisontell referens.

1.

A1

2.

A2

Kalibreringskontroll

3. Ställ apparaten så nära väggen som möjligt i höjd med den markerade punkten A1,

och rikta upp apparaten på X-axeln.

Anvisning: Markera antingen nivelleringsskruv A eller B som referensskruv.
Rikta upp apparaten med den andra nivelleringsskruven.

4. Vrid apparaten 180°, rikta upp den på X-axeln och markera punkten A3.
Differensen mellan A2 och A3 är avvikelsen på X-axeln.

5. Upprepa steg 3 och 4 för kontroll av Y- resp. Z-axeln.

3.

A1

4.

i

A2

A3

< 2 mm / 10m = OK

A2

A2

A3

Anvisning: Om punkterna A2 och A3 ligger mer än 2 mm/10 m från varandra på X-,

Y- eller Z-axeln behövs en kalibrering. Kontakta er återförsäljare eller serviceavdelningen
på UMAREX-LASERLINER eller genomför kalibreringen själv med hjälp av följande
bruksanvisning.

i

89SVENSKA

BeamControl-Master BCM

Genomföra kalibrering

6. Efter att stegen 1 till 4 utförts och därmed punkt A2 (referens) och A3 (avvikelse)

kontrollerats, används motsvarande nivelleringsskruv för att få punkt A3 att
överensstämma med punkt A2. Under detta förlopp rör sig libellens luftblåsa i
sidled från sitt centrala läge.

7. Ta bort skyddslocket från libellerna i sidled. Kalibrera libellen
med de frilagda kalibreringsskruvarna (använd bifogad insexny­ckel SW 2,5). Kalibreringen är klar när libellens luftblåsa åter är
centrerad.

8. Upprepa dessa steg rör de övriga axlarna.

Telmosla data (Med reservation för tekniska ändringar)

Noggrannhet ± 2 mm / 10 m
Laser
Uteffekt laser < 1 mW
Laservågslängd
Noggrannhet strålfördelare 20”
Referensstråle
Horisontell yta Lutning manuellt inställbar
Rotationsvarvtal 0 ... 120 varv per minut, variabelt,

Batteriets livslängd 40 tim (4 x 1,5 V AA)
Kontinuerlig drift Kontakt för extern strömförsörjning
Arbets-/förvaringstemperatur 0 °C till 50 °C/-10 °C till 70 °C
Vikt 0,8 kg

Klass 2

635 nm

lodrät

550 varv per minut för mottagare

SensoCommander 120 / 310 (valfritt)

Batterie/Strömförsörjning:
SensoCommander 120 /
SensoCommander 310

Batteriets livslängd ca. 70 h
Lasermottagningsområde

SensoCommander 120
SensoCommander 310

Arbetstemperatur -10°C ... + 50°C
Förvaringstemperatur -10°C ... + 70°C

2 x Typ AAA /
1 x 9V Block

max. 120 m
max. 300 m

Kalibreringsskruvar

90

SVENSKA

www.laserliner.com

DE

Zubehör (optional)

GB

Accessories (optional)

NL

Accessoires (optioneel)

DK

Tilbehør (flere typer)

FR

Accessoires (en option)

ES

Accesorios (opcional)

Art.-Nr: 023.61A Art.-Nr: 080.49 (210 cm)

Art.-Nr: 080.00

IT

Accessori (optional)

PL

Akcesoria (opcja)

FI

Lisämahdollisuuksia
valinnaisvarusteilla

PT

Acessórios (opcional)

SE

Tillbehör (tillval)

Art.-Nr: 080.50 (240 cm)

max. 160 cm

min. 93 cm

max. 154 cm

91

BeamControl-Master BCM

LASERSTRAHLUNG!

NICHT IN DEN STRAHL

BLICKEN!

LASER KLASSE 2

EN 60825-1:2007-10

LASER RADIATION!

DO NOT STARE INTO THE

BEAM!

CLASS 2 LASER

EN 60825-1:2007-10

SERVICE

*

Umarex GmbH & Co KG

– Laserliner –
Möhnestraße 149, 59755 Arnsberg, Germany
Tel.: [phone], Fax: [phone]
[e-mail]

Umarex GmbH & Co KG
Donnerfeld 2
59757 Arnsberg, Germany
Tel.: [phone], Fax: -333
www.laserliner.com

8.026.96.21.1 / DE-SE / Rev.1108
