Page 1
92160
Eng Fr
Owner Manual
Mode d’Emploi
Manual de Montaje
USA & Canada version
Es
KIDDYGUARD
Control no.
™
KiddyGuard is a registered trademark and is protected by patent.
Page 2
ENGLISH
Congratulations on choosing a
KiddyGuard from Lascal – a unique
gate concept from Sweden. It will
keep your child secure when you
use it. When not in use it will ”disappear” out of your way – without
being a trip hazard.
FRANÇAIS
Félicitations pour votre choix du
KiddyGuard de Lascal – un concept
unique de barrière de sécurité provenant de Suède. Lorsqu’utilisée, la
barrière protège votre enfant. Hors
service, elle ‘disparaît’ hors de vue –
évitant les risques de trébuchement.
IMPORTANT! FOLLOW THESE
INSTRUCTIONS CAREFULLY AND
KEEP FOR FUTURE REFERENCE.
WARNING:
To prevent serious injury or death, securely
install gate and use only according to instructions given in this Owners Manual.
Intended for use with children from 6 months
through 24 months. Do not use with children
40” (100 cm) or taller.
Never use with a child able to climb over or
dislodge the gate.
This product will not necessarily prevent all
accidents. Never leave child unattended.
After closing the gate, always make sure that
the locking mechanism is securely engaged.
Closely supervise child when gate is installed
at the top of the stairs.
Check the stability of the gate and tighten all
mountings regularly.
Discontinue use of the gate if any part is
damaged, broken or missing.
Never let sharp objects or pets scratch the
KiddyGuard, as it may cause damage.
If replacement parts are necessary, use only
KiddyGuard spare parts from Regal Lager,
Inc.
IMPORTANT ! SUIVRE CES
INSTRUCTIONS ATTENTIVE-
MENT. A CONSERVER POUR
REFERENCE ULTERIEURE.
MISE EN GARDE:
Pour éviter des blessures graves ou même la
mort, s’assurer que la barrière est solidement
xée; ne l’utiliser que selon les instructions
décrites dans le Mode d’Emploi.
Conçue pour enfants de 6 à 24 mois. Ne pas
utiliser pour enfants mesurant 40 pouces
(100 cm) ou plus.
Ne jamais utiliser si l’enfant est capable
d’enjamber la barrière ou de la décrocher.
Ce produit ne préviendra pas nécessairement tous les accidents. Ne jamais laisser un
enfant sans surveillance.
Toujours s’assurer que le mécanisme de verrouillage est solidement engagé après avoir
fermé la barrière.
Lorsque la barrière est installée en haut d’un
escalier, il est impératif de surveiller l’enfant
de près.
Contrôler la stabilité de la barrière et en resserrer toutes les attaches régulièrement.
Cesser l’utilisation de la barrière si quelque
composante est endommagée, brisée ou
manquante.
Veiller à ce que la barrière ne soit pas
endommagée par des objets pointus ou grif-
fes d’animaux domestiques.
Si des pièces de rechange sont nécessaires,
n’utiliser que des pièces provenant de Regal
Lager, Inc.
- 2 -
Page 3
ESPAÑOL
Felicitaciones por haber elegido
KiddyGuard de Lascal – un concepto
único en vallas de protección de
Suecia. Al usarla, mantendrá seguro
a su hijo. Cuando no esté en uso,
este producto ”desaparece” – sin la
posibilidad de causar un tropiezo.
¡IMPORTANTE! SIGA LAS SIGUI-
ENTES INSTRUCCIONES Y
GUARDE PARA SU FUTURA REFE-
RENCIA.
¡ADVERTENCIAS!
Para evitar lesiones graves o muerte, instale
la valla de protección con todo cuidado y use
el producto de acuerdo a las instrucciones
que aparecen en este Manual del Propietario.
Para usar con niños de 6 a 24 meses. No usar
con niños de 40” (100 cm) o más altos.
Este producto no necesariamente impedirá
los accidentes. Nunca deje al niño desatendido.
Después de cerrar la valla de protección,
verique que el mecanismo de cierre esté
funcionando correctamente.
Supervise atentamente al niño cuando la
valla ha sido instalada en la parte de arriba
de las escaleras.
No utilice este producto con un niño que sea
capaz de treparse a la valla de protección o
de sacarla de lugar.
Verique la estabilidad de la valla de protección y apriete con regularidad todos las
bisagras.
INDEX
Warning
Mise en garde
Advertencias ...................................... page 2-3
Contents
Contenu
Contenido de la caja ...........................page 4
Where to use the KiddyGuard
Où utiliser le KiddyGuard
Dónde Usar el KiddyGuard ................... page 5
Installation of the KiddyGuard
Installation du KiddyGuard
Instalación del KiddyGuard ..................page 6-8
Installation of the Locking Hooks
Installation des Crochets de Verrouillage
Instalación de los Ganchos de Fijación ... page 9
How to open and close the KiddyGuard
Comment ouvrir et fermer le KiddyGuard
Cómo abrir y cerrar el KiddyGuard ........ page 10

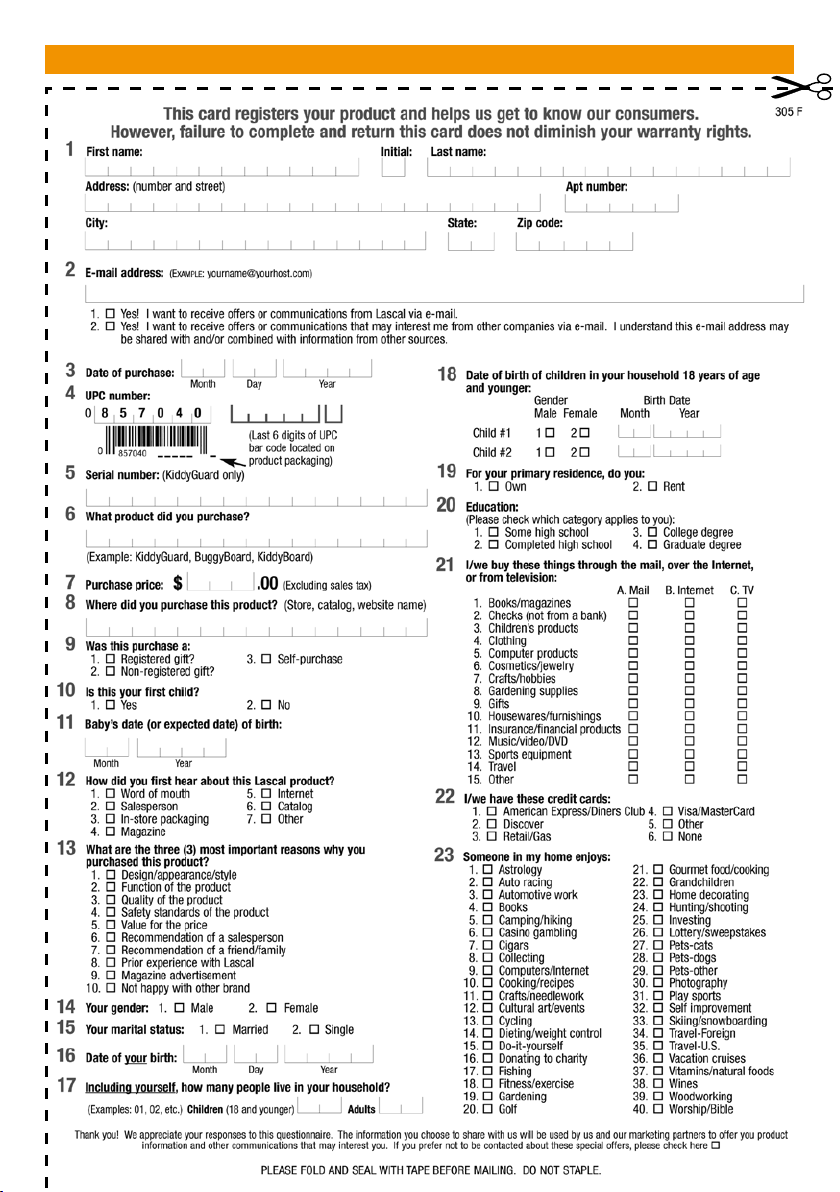

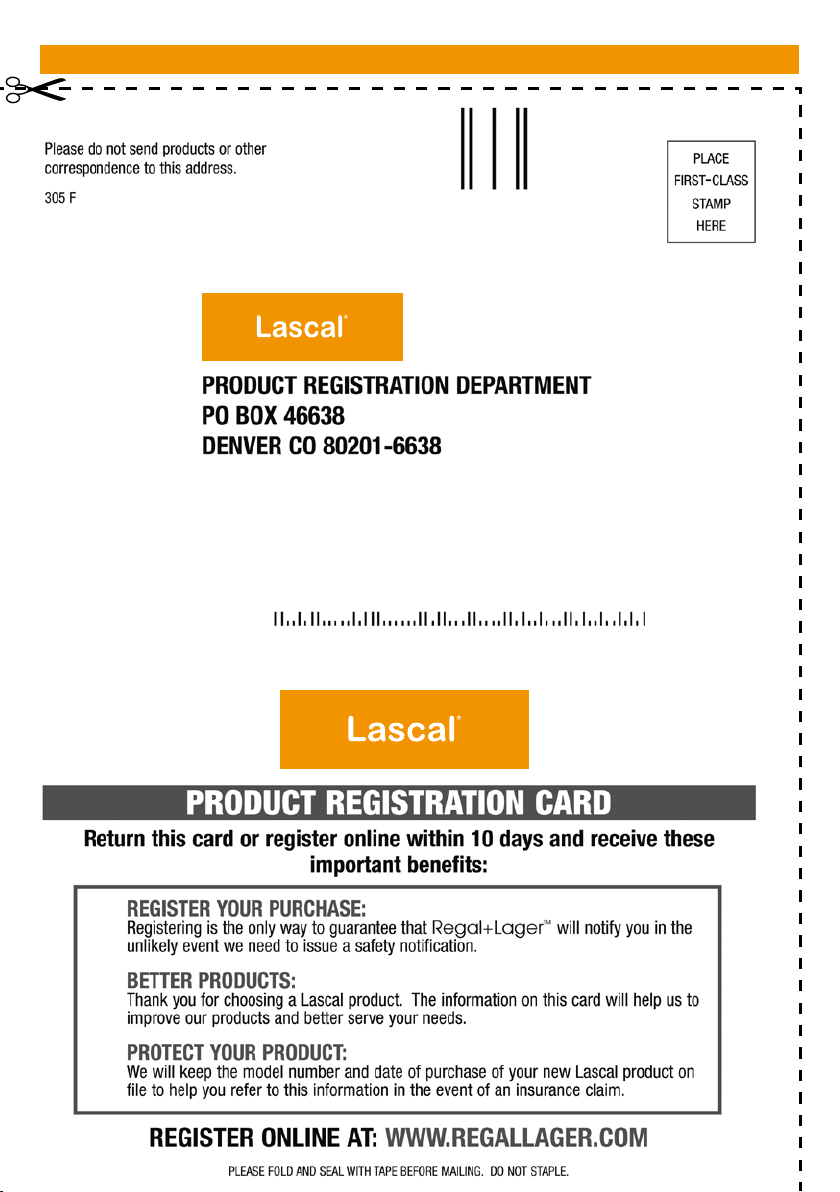

Product Registration Card
Carte d’enregistrement du produit
Tarjeta para Inscripción del Producto ..... page 11-12
Other Lascal products
Autres produits Lascal
Otros productos de Lascal
”M1 Carrier” ...................................... page 13

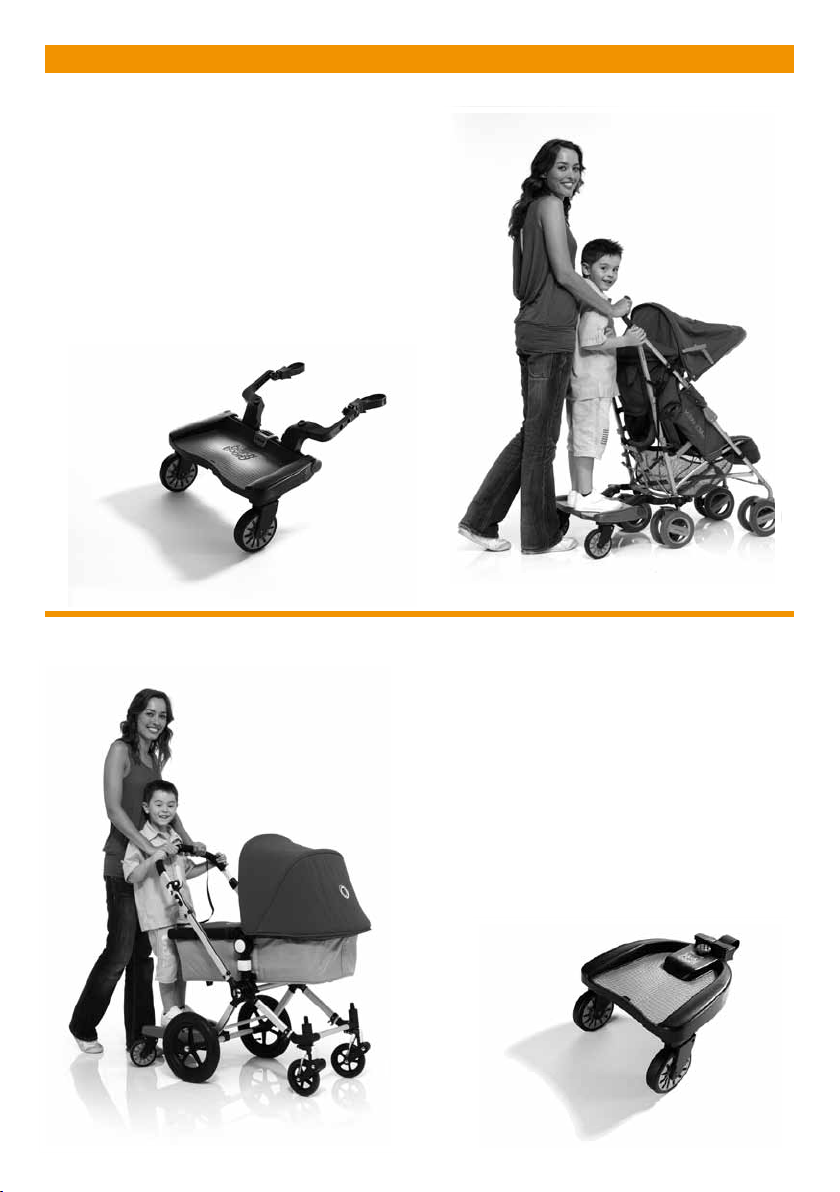

”BuggyBoard & KiddyBoard”................. page 14
Limited warranty
Garantie limitée
Garantía limitada ................................ page 15
Cleaning instructions
Instructions d’entretien
Instrucciones de limpieza .................... page 15
Tests
Certication
Pruebas............................................. page 15
Contact information
Contact
Información de contacto ...................... page 16
Si alguna pieza está dañada, rota o falta,
descontinúe el uso de la valla de protección.
No deje que objetos losos o animales domésticos arañen el KiddyGuard, ya que esto
causará daños.
Si se necesitan piezas de repuesto, solamente use las piezas de Regal Lager, Inc.
para su KiddyGuard.
- 3 -
Page 4
Contents / Contenu / Contenido de la caja
1.
92143
92112
92141
92139
92142
92999
Please ll out and return the Product Registration Card in the back of this Owners Manual, page 11-12.
For your convenience you may also go to www.regallager.com and register online. Make sure to include the serial number on
the Locking Strip (H), see above.
Veuillez compléter et retourner la carte d’enregistrement au dos du présent Mode d’emploi, pages 11-12. Si vous préférez,
vous pouvez également visiter www.regallager.com et vous enregistrer en ligne. Veillez à inclure le numéro de série sur la
bande de verrouillage (H), ci-dessus.
Favor completar y devolver la Tarjeta para Inscripción del Producto al dorso de este Manual del Propietario, páginas 11-12. Si
lo desea, puede inscribirse en línea, pasando a www.regallager.com . Asegúrese de incluir el número de serie que aparece en
la Tira de Cierre.
ITEM
No. PCS ENGLISH FRANÇAIS ESPAÑOL
92139
92141
92138
92112
92143
92142
92999
1 Gate Barrière
2 Wall Attachment Fixation murale
2 Friction Spacer Espaceur de friction
2 Locking Hook Crochet de verrouillage
8 Long Wood Screw Longue vis à bois
1 Top Cap Embout
1 Handle Poignée
1 Locking Strip Bande de verrouillage
- 4 -
Valla de Protección
Accesorio de Pared
Separador de Fricción
Gancho de Fijación
Tornillo Largo para Madera
Tapa Superior
Mango
Tira de Cierre
Page 5
2.
Where to use the KiddyGuard
The KiddyGuard can be mounted inside door openings and stair-
way openings (g. 2) or on the wall in front of door openings
or stairway openings (g. 3) that are up to 51 inches (or 130
cm) wide.
When mounting the KiddyGuard at the top of the stairway, position
the gate at the top oor level, at least 6 inches (15 cm) away from the
rst step (g. 4). When mounting the KiddyGuard at the bottom of the
stairway, position the gate on the oor below the rst step (g. 4).
Always make sure that the base of the KiddyGuard is in contact
with the oor.
Où utiliser le KiddyGuard
Le KiddyGuard peut être installé à l’intérieur des embrasures de
portes et ouvertures d’escalier (g.2), ou sur le mur adjacent
aux embrasures de portes ou ouvertures d’escalier (g. 3) n’excédant pas 51 pouces (ou 130cm) de largeur.
Pour installer le KiddyGuard en haut d’un escalier, placer la barrière
au niveau supérieur, à une distance d’au moins 6 pouces (15cm) de la
première marche (g. 4).
Pour installer le KiddyGuard au bas d’un escalier, placer la barrière sur
le sol devant la première marche (g. 4).
Toujours s’assurer que la base du KiddyGuard est en contact
avec le sol.
3.
Dónde Usar el KiddyGuard
El KiddyGuard se puede montar dentro de las aberturas de puer-
tas y aberturas de escaleras (g. 2) o en la pared delante de
las aberturas de la puerta o de las escaleras (g. 3), las cuales
tienen hasta 51 pulgadas (o 130 cm) de ancho.
Si monta el KiddyGuard en la parte de arriba de las escaleras, coloque
la valla de protección en el nivel del piso de arriba, a una distancia de
por lo menos 6 pulgadas (15 cm) del primer escalón (g. 4). Si monta
el KiddyGuard en la parte de abajo de las escaleras, coloque la valla de
protección en el piso, más abajo del primer escalón (g. 4).
Verique siempre que la base del KiddyGuard esté en contacto
con el piso.
4.
- 5 -
Page 6
5.
A.
B.
B.
C.
C.
6.
Installation of the KiddyGuard
The rst step is to attach the Handle (G) to the Locking Strip (H). This is
dependent on whether the KiddyGuard will be operated from left to right,
or from right to left. If operated from left to right, lay the gate down
at with the text on the Locking Strip facing up. Place the Handle inside
the longest opening, with the handle’s two pegs inside the opening and
pointing towards the rolled up gate. Press the handle into position in the
opening until it locks in place, as shown in g.5.
If operated from right to left, do exactly as above, but with the gate
turned over and the text on the Locking Strip facing down.
Before next step, carefully read through the ”How to open and close the
KiddyGuard” paragraph below (g. 12, page 9).
Next step is to pull out the Gate (A) and place the Wall Attachments (B)
and Friction Spacers (C) onto the gate as shown in g. 6.
Installing on a solid wood wall or door frame
If you have a solid wood wall or doorframe, mount the KiddyGuard in one
of the directions shown in g. 7, using the Long Wood Screws (E) provided. It might be necessary to drill a pilot hole if the wood is hard.
Attaching the Top Cap
After mounting the gate, the Top Cap must be attached. The Top Cap
must always be positioned with the highest part against the wall, regard-
less of the position of the gate, as shown in g 7.
Installation du KiddyGuard
Tout d’abord attacher la poignée (G) à la bande de verrouillage (H), selon
que le KiddyGuard sera actionné de gauche à droite ou de droite à gauche.
Si elle doit être actionnée de gauche à droite, poser la barrière à plat, avec
le texte imprimé sur la bande de verrouillage faisant face vers le haut. Placer
la poignée à l ’intérieur de l ’ouverture la plus longue de façon que les deux
chevilles de la poignée soient à l ’intérieur de l ’ouverture, pointant en direction de la barrière enroulée. Enfoncer la poignée dans la fente jusqu ’à ce qu
’elle s ’enclenche fermement en place, tel qu ’illustré dans la gure 5.
Si la barrière doit être actionnée de droite à gauche, suivre les instructions
ci-dessus, mais avec la barrière inversée et le texte imprimé sur la bande
de verrouillage dirigé vers le bas. Puis dérouler la barrière (A) et insérer
les xations murales (B) et les espaceurs de friction (C) sur la barrière tel
qu’illustré dans la gure 6.
Installation sur un mur plein ou un cadre de porte en bois franc
Pour un mur plein ou un cadre de porte en bois franc, monter le KiddyGuard
dans l ’une des directions illustrées dans la gure 7,à l ’aide des longues vis à
bois (E) fournies. Il peut s ’avérer nécessaire de forer un trou d ’implantation
si le bois est dur.
Installation de l’embout
Une fois la barrière installée, il est nécessaire d’y xer l’embout. Quelle que
soit la position de la barrière, il est impératif que la partie la plus élevée de
l’embout soit toujours contre le mur, tel qu’illustré dans la gure 7.
7.
Instalación del KiddyGuard
Antes de comenzar, lea con mucha atención el párrafo que sigue a continuación, titulado ”Cómo abrir y cerrar el KiddyGuard”. El primer paso consiste
en sujetar el Mango (G) a la Tira de Cierre (H), lo que dependerá de si el
KiddyGuard se utilizará de izquiera a derecha, o de derecha a izquierda. Si
se usa de izquierda a derecha, coloque en el suelo la valla de protección, de
modo que el texto de la Tira de Cierre quede para arriba. Coloque el mango
dentro de la abertura más larga, con las dos estaquillas del mango dentro
de la abertura y apuntando hacia la valla enrollada. Luego apriete el mango
hasta que quede en su posición en la ranura y quede allí sujeto, tal como se
muestra en la g.5. Si se usa de derecha a izquierda, haga exactamente lo
mismo que se indicó arriba, pero con la valla de protección dada vuelta y
el texto de la Tira de Cierre mirando hacia abajo. El paso siguiente consiste
en desenrollar la Valla de Protección (A) y jar los Accesorios de Pared (B)
y Separadores de Fricción (C) a la valla de protección, tal como se muestra
en la g. 6.
Instalación en pared de madera sólida o marco de puerta
Si usted tiene una pared de madera sólida o marco de puerta, monte el
KiddyGuard en una de las direcciones indicadas en la g. 7, utilizando los
Tornillos de Madera Largos (E) que se proporcionan. Tal vez resulte necesario
perforar un agujero guía si la madera es dura.
Fijación de la Tapa Superior
Una vez instalada la valla de protección, se debe jar la Tapa Superior.
La Tapa Superior siempre se debe posicionar con la parte más alta contra
la pared, sin importar la posición de la valla de protección, tal y cómo se
demuestra en la g.7.
- 6 -
Page 7
8.
Installation on walls with baseboards
If there is a baseboard on the wall to which the lower Wall Attachment (B) is to be attached, a corresponding Distance Plate with
thickness of the baseboard needs to be rmly attached to the
wall as a mounting base for attaching the upper Wall Attachment
(B) and/or upper Locking hook (D) . This is in order to make the
gate parallel to the wall, see Fig. 8. Two Distance Plates are part
of the KiddyGuard Wall Installation Kit, see Fig. 8b. The Wall
Installation Kit is available as an accessory from your retailer or
from Regal Lager, Inc., 1-800-593-5522.
Installation on a hollow wall
When mounting onto a hollow wall/drywall, the absolute strongest installation is screwing into a stud behind the drywall. Locate
a stud with the help of a stud sensor and screw the gate into the
stud, using the Long Wood Screws (E) provided, see g. 1. If it
is impossible to locate a stud, it is necessary to use toggle bolts
that are part of the KiddyGuard Wall Installation Kit, see Fig.
8b. Follow the instructions inside the Wall Installation Kit very
carefully. NEVER USE ANY OTHER TYPE OF WALL ANCHORS
WHEN ATTACHING THE GATE TO A DRYWALL! The KiddyGuard Wall Installation Kit is available as an accessory from your
retailer or from Regal Lager, Inc., 1-800-593-5522.
Installation sur un mur avec plinthe
Si le mur auquel la xation murale inférieure de la barrière (B)
doit être installée comporte une plinthe, il est d’abord nécessaire
d’ajouter un support de xation en apposant solidement au mur
une Plaque d’espacement équivalant à l’épaisseur de la plinthe.
De cette façon, la barrière sera parallèle au mur lors de l’instal-
lation de la Fixation murale supérieure (B) (g. 8). Deux Plaques
d’espacement sont incluses dans l’Ensemble d’Installation
Murale KiddyGuard (g. 1). L’Ensemble d’Installation Murale
est disponible comme accessoire chez le détaillant ou auprès de
Regal Lager, Inc., 1-800-593-5522.
Installation sur un mur creux
Pour installer sur un mur creux, localiser un montant à l’aide d’un
détecteur et visser la barrière dans le montant à l’aide des Longues vis à bois (E) fournies (g. 1). S’il est impossible de localiser un montant, il est nécessaire d’utiliser les Boulons à ailettes
inclus dans l’Ensemble d’Installation Murale KiddyGuard. Suivre
très soigneusement les instructions contenues dans l’Ensemble
d’Installation Murale. NE JAMAIS UTILISER D’AUTRES TYPES
D’ANCRAGES MURAUX POUR FIXER LA BARRIERE A UNE
CLOISON SECHE. L’Ensemble d’Installation Murale KiddyGuard
est disponible comme accessoire chez le détaillant ou après de
Regal Lager, Inc., 1-800-593-5522.
Wall Installation Kit (accessory)
8b
K
J
L
I
M
Instalación en paredes con tablas de resguardo
Si existe una tabla de resguardo en la pared a la cual se va a
jar el Accesorio de Pared más bajo (B), una Placa gue abarca la
Distancia del mismo grosor de la tabla de resguardo se debe jar
rmemente a la pared como base de montaje a n de jar el
Accesorio de Pared (B) de arriba, para que la valla de protección
quede paralela a la pared, véase la g. 8. Dos Placas que abarcan Distancia son parte del Equipo de Instalación de Pared
KiddyGuard, que usted puede adquirir como accesorio de su
proveedor minorista o de Regal Lager, Inc., 1-800-593-5522.
Instalación en una pared hueca
Si el montaje se realiza en una pared hueca, ubique una viga de
madera con la ayuda de un sensor de vigas y atornille la valla de
protección a la viga, utilizando los Tornillos de Madera Largos (E)
que se proporcionan (la g. 1). Si resulta imposible ubicar una
viga de madera, utilice los pernos acodillados que forman parte
del Equipo de Instalación de Pared KiddyGuard. Siga con todo
cuidado las instrucciones que acompañan el Equipo de Insta-
lación de Pared. NUNCA UTILICE NINGUN OTRO TIPO DE
ANCLAJE DE PARED AL MONTAR LA VALLA DE PROTECCION
EN UNA PARED DE MAMPOSTERÍA. Ud. puede adquirir el
Equipo de Instalación de Pared KiddyGuard como accesorio de su
proveedor minorista o de Regal Lager, Inc., 1-800-593-5522.
N
Item Pcs. ENGLISH FRANÇAIS ESPAÑOL
2 Distance plate Plaque d’espacement Placa que abarca Distancia
I
J
2 Plastic sleeve Douille en plastique Manguito plástico
K
4 Spacer for toggle bolt Entretoise pour Boulon à ailettes Separador para el perno acodillado
L
4 Marking pin Cheville de marquage Clavo de Guía
M
4 Long wood Screw Longue vis à bois Tornillo Largo para Madera
N
4 Toggle bolt Boulon à ailettes Perno Acodillado
- 7 -
Page 8
9.
Installation on banisters
If the KiddyGuard is being mounted on a banister, see Fig.9 a
KiddyGuard Banister Installation Kit might be needed. It
is available as an accessory from your retailer or from Regal
Lager, Inc., 1-800-593-5522.
In some cases banisters are of a size and material that allows
you to mount directly onto the banister – please inspect your
banisters before purchasing a kit. The KiddyGuard Banister
Installation Kit is intended for banisters with a diameter from
½” (13 mm) up to 2” (50 mm), depending on the shape of
the banister.
Please note that if both the gate side and the Locking Hook side
are being mounted on banisters, you will need two KiddyGuard
Banister Installation Kits (Fig 9b).
Installation sur rampe d’escalier
Si le KiddyGuard est xé à une rampe d’escalier (g. 9), il peut
être nécessaire de se procurer un Ensemble d’Installation
pour Rampe KiddyGuard, disponible comme accessoire chez
le détaillant ou auprès de Regal Lager, Inc., 1-800-593-5522.
Dans certain cas, il est possible que la taille et le matériau
de la rampe permettent d’y xer la barrière directement; il
est donc recommandé de s’en assurer avant de se procurer
un ensemble d’installation. L’Ensemble d’Installation pour
Rampe est conçu pour rampes d’un diamètre de ½ pouce (13
mm) à 2 pouces (50 mm), selon leur forme.
A noter que si les deux côtés, i.e. le côté de la barrière et le
côté du crochet de verrouillage, sont montés sur des rampes,
il est nécessaire de se procurer deux Ensembles d’Installation pour Rampe KiddyGuard (Fig. 9b).
Instalación en pasamanos
Si el KiddyGuard se monta en un pasamanos, es necesario
obtener el Equipo de Instalación de Pasamanos Kiddy-
Guard, que usted puede adquirir como accesorio de su proveedor minorista o de Regal Lager, Inc., 1-800-593-5522.
En algunos casos los pasamanos son de un tamaño y material
que le permiten a Ud. montar la valla de protección directa-
mente en el pasamanos – favor examinar su pasamanos antes
de adquirir el equipo. El Equipo de Instalación de Pasamanos
es para ser usado en pasamanos con diámetro de ½ ” (13mm)
hasta 2” (50 mm), dependiendo de la forma del pasamanos.
Recuerde que si el lado de la valla de protección y el lado del
Gancho de Fijación se están montando en pasamanos, usted
deberá contar con dos equipos de Instalación de Pasama-
nos KiddyGuard (Fig. 9b).
Bannister Installation Kit (accessory)
P P
Q Q
O
Item Pcs. ENGLISH FRANÇAIS ESPAÑOL
O
4 Short screw Vis Courte Tornillo Corto
P
2 Banister plate Plaque pour rampe Placa para Pasamanos
Q
2 Banister tting set Ensemble de xation pour rampe Equipo de Instalación de Pasamanos
- 8 -
Page 9
10.
Installation of the Locking Hooks
Pull out the gate, see ”How to open and close the KiddyGuard”
below. Place one of the Locking Hooks (D) in the upper opening
in the Locking Strip (H), and position the upper Locking Hook
on to the wall/frame, according to g. 10, so that the gate is
properly stretched. The Locking Hooks are only intended to be
mounted as shown in g.10.
Never mount them in any other way, as shown in g. 11.
Mark the position of the upper Locking Hook on the wall/frame
and mount it, following the procedures and recommendations
under ”Installation the KiddyGuard”. Repeat the same procedure to mount the lower Locking Hook, making sure that the
gate is properly stretched.
If the wall has a baseboard and/or if it is a hollow wall where
it is impossible to locate a stud, please see above sections
regarding installation with baseboards and/or hollow walls.
Installation des Crochets de Verrouillage
Consulter ‘Comment ouvrir et fermer le KiddyGuard’ ci-bas et
dérouler la barrière. Insérer l’un des crochets de verrouillage
(D) dans la fente supérieure de la bande de verrouillage (H),
et apposer le crochet de verrouillage supérieur contre le mur/
cadre, tel qu’illustré dans les gures 10 et 11, de façon que la
barrière soit correctement tendue. Marquer sur le mur/cadre
la position du crochet de verrouillage supérieur, et l’y xer en
suivant les procédures et recommandations contenues sous le
titre ‘Ìnstallation du KiddyGuard’. Répéter l’opération pour xer
le crochet de verrouillage inférieur, en s’assurant que la barrière est bien tendue.
Si le mur comporte une plinthe et/ou s’il est creux et qu’il est
impossible de localiser un montant, il est nécessaire d’utiliser un Ensemble d’Installation Murale KiddyGuard. Prière de
consulter les sections ci-dessus décrivant l’installation sur mur
avec plinthe et/ou sur mur creux.
11.
Instalación de los Ganchos de Fijación
Desenrolle la valla de protección y lea las instrucciones sobre
“Cómo abrir y cerrar el KiddyGuard”, que aparecen a continuación. Coloque uno de los Ganchos de Fijación (D) en la abertura superior de la Tira de Cierre (H), y ponga el Gancho de
Fijación de arriba en la pared/marco, tal como se muestra en
las guras 10 y 11, de modo que la valla de protección quede
correctamente extendida. Marque la posición del Gancho de
Fijación de arriba en la pared/marco, y móntelo, siguiendo los
procedimientos y recomendaciones que aparecen en la sección
“Instalación del KiddyGuard”. Repita el mismo procedimiento
para montar el Gancho de Fijación de abajo, vericando que la
valla de protección se encuentre debidamente extendida.
Si la pared tiene una tabla de resguardo y/o si es una pared
hueca donde es imposible ubicar una viga de madera, resultará necesario contar con un Equipo de Instalación de
Pared KiddyGuard, favor consultar sección anterior relativa
a instalación en tabla de resguardo y/o paredes huecas.
- 9 -
Page 10
12.
How to open and close the KiddyGuard
The KiddyGuard is easy to operate using just one hand.
To close:
To pull out the gate in order to close the KiddyGuard, you
must rst release the gate’s locking mechanism:
1. Pull out the combination button on the top of the gate.
2. Push down the inner button.
3. While maintaining a downward pressure on the inner
button. (g. 12), push the combination button back to its
original position
4. The gate is now unlocked, and the inner button can be
released. Pull out the gate and attach the Locking Strip
(H) onto the Locking Hooks (D). KiddyGuard will automatically lock.
To open:
Release the gate by repeating the operations mentioned under
”To close”. Unhook the gate and let it roll up. You will hear the
sound of the locking mechanism. To avoid this sound, simply
follow step 1 and 2 above while releasing the KiddyGuard.
AFTER CLOSING THE GATE, ALWAYS MAKE SURE THAT
THE LOCKING MECHANISM IS SECURELY ENGAGED!
Comment ouvrir et fermer le KiddyGuard
La barrière KiddyGuard se manipule facilement d’une seule
main.
Pour fermer :
Pour dérouler la barrière an de fermer le KiddyGuard, il faut
d’abord dégager le mécanisme de verrouillage de la barrière
1. Tirer sur le bouton combiné situé sur le haut de la barrière.
2. Enfoncer le bouton intérieur.
3. Tout en maintenant la pression sur le bouton intérieur
(g. 5), repousser le bouton combiné dans sa position
initiale.
4. La barrière est ainsi déverrouillée et le bouton intérieur peut être relâché. Dérouler la barrière et accrocher
la bande de verrouillage (H) aux crochets de verrouillage (D). KiddyGuard sera automatiquement verrouillé
en place.
Pour ouvrir :
Dégager la barrière en répétant les étapes décrites sous ‘Pour
fermer’. Décrocher la barrière et la laisser s’enrouler. Le bruit
du mécanisme de verrouillage sera audible. Pour éviter ce
bruit, il suft de maintenir le bouton intérieur enfoncé tout en
relâchant le KiddyGuard.
TOUJOURS S’ASSURER QUE LE MECANISME DE VERROUILLAGE EST SOLIDEMENT ENGAGE APRES AVOIR
FERME LA BARRIERE.
Cómo abrir y cerrar el KiddyGuard
El KiddyGuard es fácil de operar usando tan solo una mano.
Para cerrar:
Para extender la valla de protección a n de cerrar el KiddyGuard, en primer lugar se debe soltar el mecanismo de
cierre de la valla de protección:
1. Hale el botón de combinación en la parte superior de la
valla de protección.
2. Presione el botón interior.
3. Al mismo tiempo que se mantiene una presión descen-
dente sobre el botón interior (g. 5), presione el botón
de combinación hasta que vuelva a su posición original.
4. La valla de protección se encuentra ahora sin tranca, y
se puede soltar el botón interior. Extienda la valla de protección y conecte la Tira de Cierre (H) a los Ganchos de
Fijación (D) - KiddyGuard se trancará en forma automática.
Para abrir:
Suelte la valla de protección repitiendo las maniobras mencionadas en la sección “Para cerrar”. Desenganche la valla de
protección permitiendo que se enruede. Se oirá entonces el
sonido del mecanismo de cierre. Para evitar este sonido,
continue presionando el botón interno al tiempo que suelta
el KiddyGuard.
¡DESPUES DE CERRAR LA VALLA DE PROTECCION,
VERIFIQUE QUE EL MECANISMO DE CIERRE ESTE FUNCIONANDO CORRECTAMENTE!
- 10 -
Page 11
Product Registration Card (only for US customers)
- 11 -
Page 12
Product Registration Card (only for US customers)
- 12 -
Page 13
OTHER LASCAL PRODUCTS
LASCAL M1 CARRIER
The Ultimate Baby Carrier
The Lascal M1 Carrier™ is the
next generation of baby carriers
with a sporty and fashionable
look for today’s parent. Using the
latest high-tech ventilated fabrics dramatically increases the
comfort for both baby and parent.
Super soft and naturally anti-bacterial Bamboo fabric is perfect
for the removable Top Cover and
for the leg and arm openings, that
come in contact with baby’s skin.
™
www.lascal.se
- 13 -
Page 14
OTHER LASCAL PRODUCTS
BUGGYBOARD-MAXI
The BuggyBoard-Maxi™ is designed to be
attached to the upright tubing of the stroller or
to the frame of a pram. The connectors are made
to fit square, oval or round tubing with a maximum circumference of 8 in. The BuggyBoard
can be adjusted for chassis with a width between
uprights of 10- 20 in.
Suitable for children from 2 - 5 years.
™
www.lascal.se
KIDDYBOARD
™
www.lascal.se
The KiddyBoard™ is designed to be attached
to the rear wheel axle or other horizontal bar on
your stroller or pram. The connector is made to fit
an axle/horizontal bar with a maximum circumfer-
ence of 4.7 in (12 cm). The KiddyBoard can be
adjusted in length and height to fit most strollers
and prams.
Suitable for children from 2 - 5 years.
- 14 -
Page 15
Limited warranty
Your KiddyGuard is warranted to be free from manufacturing defects for a period of one year from date of
purchase under normal use and in compliance with the operating instructions. This warranty extends only
to the original retail purchaser and is only valid when supplied with proof of purchase.
Votre KiddyGuard est garanti contre tout défaut de fabrication pour une durée d’un an à compter de la
date d’achat, sous condition d’une utilization normale et conforme aux instructions du mode d’emploi.
Cette garantie ne vaut que pour l’acheteur original et n’est valuable que sur presentation de la prevue
d’achat.
Su KiddyGuard está garantizado durante un año a partir de la fecha original de compra, bajo uso normal y
de acuerdo con las instrucciones de manejo. Esta garantía se extiende solamente al comprador consumidor original y solo es válida cuando se presenta con prueba de compra.
Cleaning instructions
All parts of the KiddyGuard can be cleaned with a mild, liquid household detergent on a damp cloth.
Do not use chlorine or abrasive powder detergents.
Instructions d’entretien
On peut nettoyer toutes les pièces du KiddyGuard avec un détersif liquide doux et un chiffon humide. Ne
pas utiliser de produits à base de chlore ou des poudres abrasives.
Instrucciones de limpieza
Todas las piezas del KiddyGuard se pueden limpiar con un paño húmedo que contiene un detergente
liquido suave. No utilice blanqueadores ni detergentes en polvo abrasivos.
Tests
Your KiddyGuard meets or exceeds the following standards
U.S. Safety Standard ASTM F1004-00 and
European Safety Standard EN1930
Ce produit est conforme aux, ou excède les normes de sécurité
US Safety Standard ASTM F1004-00 et la
Norme de sécurité européenne EN 1930.
Este producto cumple o excede la Norma de Seguridad de los
Estados Unidos ASTM F1004-00 y la
Norma de Seguridad Europea EN 1930
- 15 -
Page 16
Contact information
Exclusive distributor in USA and Canada:
Distributeur exclusif pour les Etats Unis et le Canada:
Distribuidor exclusivo en los EE UU y Canadá:
Regal Lager, Inc.
1100 Cobb Place Blvd.
Kennesaw, GA 30144
USA
Tel: 800-593-5522
E-mail: [email protected]
Web site: www.regallager.com
Printed May 2008
Manufactured by Lascal Limited in Sweden
www.lascal.se
- 16 -
Loading...
