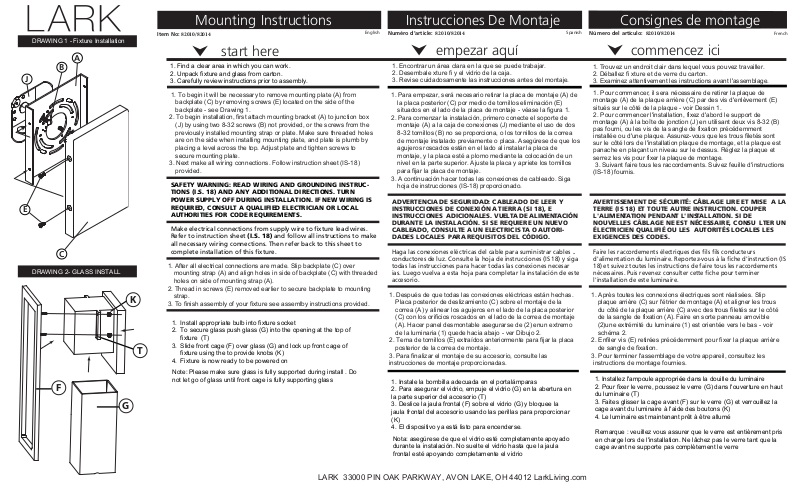

Lark LRKA1059 82014

DRAWING 1 - Fixture Installation

A

B

J

E

C

DRAWING 2- GLASS INSTALL

'

(

Mounting Instructions

Item No: 

j

1. Find a clear area in which you can work.

2. Unpack fixture and glass from carton.

3. Carefully review instructions prior to assembly.

1. To begin it will be necessary to remove mounting plate (A) from
backplate (C) by removing screws (E) located on the side of the
backplate - see Drawing 1.

2. To begin installation, first attach mounting bracket (A) to junction box
(J) by using two 8-32 screws (B) not provided, or the screws from the
previously installed mounting strap or plate. Make sure threaded holes
are on the side when installing mounting plate, and plate is plumb by
placing a level across the top. Adjust plate and tighten screws to
secure mounting plate.

3. Next make all wiring connections. Follow instruction sheet (IS-18)
provided.

SAFETY WARNING: READ WIRING AND GROUNDING INSTRUC­TIONS (I.S. 18) AND ANY ADDITIONAL DIRECTIONS. TURN
POWER SUPPLY OFF DURING INSTALLATION. IF NEW WIRING IS
REQUIRED, CONSULT A QUALIFIED ELECTRICIAN OR LOCAL
AUTHORITIES FOR CODE REQUIREMENTS.

Make electrical connections from supply wire to fixture lead wires.
Refer to instruction sheet (I.S. 18) and follow all instructions to make
all necessary wiring connections. Then refer back to this sheet to
complete installation of this fixture.

1. After all electrical connections are made. Slip backplate (C) over
mounting strap (A) and align holes in side of backplate (C) with threaded
holes on side of mounting strap (A).

2. Thread in screws (E) removed earlier to secure backplate to mounting

,

5

strap.

3. To finish assembly of your fixture see assemlby instructions provided.

1. Install appropriate bulb into fixture socket

2. To secure glass push glass (G) into the opening at the top of
fixture (T)

3. Slide front cage (F) over glass (G) and lock up front cage of
fixture using the to provide knobs (K)

4. Fixture is now ready to be powered on

Note: Please make sure glass is fully supported during install . Do
not let go of glass until front cage is fully supporting glass

start here

English Spanish

Instrucciones De Montaje

Numéro d’article: 

j

empezar aquí

1. Encontrar un área clara en la que se puede trabajar.

2. Desembale xture fi y el vidrio de la caja.

3. Revise cuidadosamente las instrucciones antes del montaje.

1. Para empezar, será necesario retirar la placa de montaje (A) de
la placa posterior (C) por medio de tornillos eliminación (E)
situados en el lado de la placa de montaje - véase la figura 1.

2. Para comenzar la instalación, primero conecte el soporte de
montaje (A) a la caja de conexiones (J) mediante el uso de dos
8-32 tornillos (B) no se proporciona, o los tornillos de la correa
de montaje instalado previamente o placa. Asegúrese de que los
agujeros roscados están en el lado al instalar la placa de
montaje, y la placa esté a plomo mediante la colocación de un
nivel en la parte superior. Ajuste la placa y apriete los tornillos
para fijar la placa de montaje.

3. A continuación hacer todas las conexiones de cableado. Siga
hoja de instrucciones (IS-18) proporcionado.

ADVERTENCIA DE SEGURIDAD: CABLEADO DE LEER Y
INSTRUCCIONES DE CONEXIÓN A TIERRA (SI 18), E
INSTRUCCIONES ADICIONALES. VUELTA DE ALIMENTACIÓN
DURANTE LA INSTALACIÓN. SI SE REQUIERE UN NUEVO
CABLEADO, CONSULTE A UN ELECTRICIS TA O AUTORI­DADES LOCALES PARA REQUISITOS DEL CÓDIGO.

Haga las conexiones eléctricas del cable para suministrar cables
conductores de luz. Consulte la hoja de instrucciones (IS 18) y siga
todas las instrucciones para hacer todas las conexiones necesar
ias. Luego vuelva a esta hoja para completar la instalación de este
accesorio.

1. Después de que todas las conexiones eléctricas están hechas.
Placa posterior de deslizamiento (C) sobre el montaje de la
correa (A) y alinear los agujeros en el lado de la placa posterior
(C) con los orificios roscados en el lado de la correa de montaje
(A). Hacer panel desmontable asegurarse de (2) enun extremo
de la luminaria (1) quede hacia abajo - ver Dibujo 2.

2. Tema de tornillos (E) extraídos anteriormente para fijar la placa
posterior de la correa de montaje.

3. Para finalizar el montaje de su accesorio, consulte las

instrucciones de montaje proporcionadas.

1. Instale la bombilla adecuada en el portalámparas

2. Para asegurar el vidrio, empuje el vidrio (G) en la abertura en
la parte superior del accesorio (T)

3. Deslice la jaula frontal (F) sobre el vidrio (G) y bloquee la
jaula frontal del accesorio usando las perillas para proporcionar
(K)

4. El dispositivo ya está listo para encenderse.

Nota: asegúrese de que el vidrio esté completamente apoyado
durante la instalación. No suelte el vidrio hasta que la jaula
frontal esté apoyando completamente el vidrio

Número del artículo: 

1. Trouvez un endroit clair dans lequel vous pouvez travailler.

2. Déballez fi xture et de verre du carton.

3. Examinez attentivement les instructions avant l'assemblage.

1. Pour commencer, il sera nécessaire de retirer la plaque de
montage (A) de la plaque arrière (C) par des vis d'enlèvement (E)
situés sur le côté de la plaque - voir Dessin 1.

2. Pour commencer l'installation, fixez d'abord le support de
montage (A) à la boîte de jonction (J) en utilisant deux vis 8-32 (B)
pas fourni, ou les vis de la sangle de fixation précédemment
installée ou d'une plaque. Assurez-vous que les trous filetés sont
sur le côté lors de l'installation plaque de montage, et la plaque est
panache en plaçant un niveau sur le dessus. Réglez la plaque et
serrez les vis pour fixer la plaque de montage.

3.

(IS-18) fournis.

AVERTISSEMENT DE SÉCURITÉ: CÂBLAGE LIRE ET MISE A LA
TERRE (IS 18) ET TOUTE AUTRE INSTRUCTION. COUPER
L'ALIMENTATION PENDANT L'INSTALLATION. SI DE
NOUVELLES CÂBLAGE NE EST NÉCESSAIRE, CONSU LTER UN
ÉLECTRICIEN QUALIFIÉ OU LES AUTORITÉS LOCALES LES
EXIGENCES DES CODES.

Faire les raccordements électriques des fils fils conducteurs

-

d'alimentation du luminaire. Reportez-vous à la fiche d'instruction (IS

18) et suivez toutes les instructions de faire tous les raccordements
nécessaires. Puis revenez consulter cette fiche pour terminer
l'installation de este luminaire.

1. Après toutes les connexions électriques sont réalisées. Slip

2. Enfiler vis (E) retirées précédemment pour fixer la plaque arrière

3. Pour terminer l'assemblage de votre appareil, consultez les
instructions de montage fournies.

1. Installez l'ampoule appropriée dans la douille du luminaire

2. Pour fixer le verre, poussez le verre (G) dans l'ouverture en haut
du luminaire (T)

3. Faites glisser la cage avant (F) sur le verre (G) et verrouillez la
cage avant du luminaire à l'aide des boutons (K)

4. Le luminaire est maintenant prêt à être allumé

Remarque : veuillez vous assurer que le verre est entièrement pris
en charge lors de l'installation. Ne lâchez pas le verre tant que la
cage avant ne supporte pas complètement le verre

Consignes de montage

commencez ici

j

Suivant faire tous les raccordements. Suivez feuille d'instructions

plaque arrière (C) sur l'étrier de montage (A) et aligner les trous
du côté de la plaque arrière (C) avec des trous filetés sur le côté
de la sangle de fixation (A). Faire en sorte panneau amovible
(2)une extrémité du luminaire (1) est orientée vers le bas - voir
schéma 2.

de sangle de fixation.

French

LARK 33000 PIN OAK PARKWAY, AVON LAKE, OH 44012 LarkLiving.com

I.S. 18

g

g

wiring grounding instructions

I.S. 18

câblage échouage instructions

I.S. 18

tierra cableado instrucciones

Drawing 1 – Flush Mount

M

S

Drawin

2 – Chain Hung

M

S

SAFETY WARNING: READ WIRING AND GROUNDING
INSTRUCTIONS (IS 18) AND ANY ADDITIONAL DIRECTIONS.
TURN POWER SUPPLY OFF DURING INSTALLATION. IF NEW
WIRING IS REQUIRED, CONSULT A QUALIFIED ELECTRICIAN OR
LOCAL AUTHORITIES FOR CODE REQUIREMENTS

wiring instructions

Indoor Fixtures

1. Connect positive supply wire (A) (typically black or the smooth,

unmarked side of the two-conductor cord) to positive fixture lead (B)
with appropriately sized twist on connector - see Drawings 1 or 2.

2. Connect negative supply wire (C

side of the two-conductor cord) to negative fixture lead (

3. Please refer to the grounding instructions below to complete all

electrical connections

Outdoor Fixtures

1. Connect positive supply wire (A) (typically black or the smooth

unmarked side of the two-conductor cord) to positive fixture lead (
with appropriately sized twist on connector --- see Drawings 2 or 3.

2. Connect negative supply wire (C) (typically white or the ribbed, marked

side of the two-conductor cord) to negative fixture lead (

3. Cover open end of connectors with silicone sealant to form a

watertight seal.

 If installing a wall mount fixture, use caulk to seal gaps between the

fixture mounting plate (backplate) and the wall. This will help prevent
water from entering the outlet box. If the wall surface is lap siding, use
caulk and a fixture mounting platform specially.

4. Please refer to the grounding instructions below to complete all

electrical connections.

(typically white or the ribbed, marked

)

D).

D

B)

).

AVERTISSEMENT DE SECURITE: LIRE CABLAGE ET INSTRUCTIONS DE
MISE (IS 18), ET TOUTE AUTRE INSTRUCTION. COUPER L’ALIMENTATION
ELECTRIQUE PENDANT L’ONSTALLATION. SI DE NOUVELLES CABLAGE
N’EST NECESSAIRE, CONSULTEZ UN ELECTRICIEN QUALIFIE OU
AUTORITES LOCALES POUR EXIGENCES DU CODE.

instructions de câblage

Luminaires Itérieurs

1. Brancher le fil d’alimentation positive (A) (généralement noir ou, côté lisse

banalisée de la corde á deux conducteurs) á plob de fixation positive (
la torsion de taille appropriée sur le connecteur --- V

2. Connecter le fil d’alimentation négative (C) (généralement blanc ou l’, côté

marqué nervurée du fil á deux conducteurs) au conducteur négatif de
l’appareil (

3. S’il vous plaît se référer á la mise á la terre instruct ions ci-dessous pour

terminer toutes les connexions électriques.

D).

Schéma 1 ou 2

oir

Luminaires Extérieurs

1. Brancher le fil d’alimentation positive (A) (généralement noir ou le côté lisse

banalisée de la corde á deux conducteurs) á plomb de fixation positive (
avec la torsion approrpriately taille du connecteur --- V

2. Connecter le fil d’alimentation négative (C) (généralement blanc ou l’, côté

marqué nervurée du fil á deux conducteurs) au conducteur négatif de
l’appareild (

3. Couvrir extrémité ouverte de connecteurs acex du silicone pour former un

joint étenche á l’eau.

 Si l’installation d’un luminaire de montage mural, utiliser calfeutrage pour

sceller l’espace entre la plaque de montage de fixation (plaque arriére) et la
paroi. Cela aidera á empêcher l’eau de pénétrer dans le boc sortie. Si la
surface du mur est bardage á clin, utiliser caldeutrage et une plate-forme de
montage d’appareils spécialement.

4. S’il vous plait se referrer auc instructions ci-dessous pour terminer la terre

toutes les connexions électrques.

D).

oir Schéma 2 ou 3.

B) avec

.

B)

ADVERTENCIA DE SEGURIDAD: LEA LAS INSTRUCCIONES DE CABLEADO
Y LA TIERRA (IS 18), E INSTRUCCIONES ADICIONALES. APAUGE LA
ALIMENTACIÓN DE CORRIENTE DURANTE LA INSTALACIÓN. SI SE
REQUIERE NUEVO CABLEADO, CONSULTE CON UN ELECTRICISTA O
AUTHORIDADES LOCALES PARA REQUISITOS DEL CÓDIGO

Instrucciones de cableado

Acesorios Cubierta

1. Conecte el cable de alimentación positive (A) (normalmente negro o la cara

lisa, sin marcas del cable de dos conductores) de plomo accesorio positivo (
con un giro de tamaño adecuado en el conector --- V

2. Conecte el cable de alimentación negativa (C) (por lo general de color

blanco o el lado marcado estriado del cable de dos conductores) de plomo
accesorio negativo (

3. Por favor, consulte las instrucciones de puesta a tierra-a continuación para

completar todas las conexiones eléctricas.

D).

éase la Figura 1 y 2.

Accesorios Exterior

1. Conecte el cable de alimentación positiva (A) (normalmente negro el lado no

marcado suave del cable de dos conductores) de plomo accesorio positivo (
con un giro de tamaño approrpriately conector --- V

2. Conecte el cable de alimentación negative (C) (por lo general de color

blanco o el lado marcado estriado del cable de dos conductores) de plomo
accesorio negativo (

3. Cubra el extreme abierto de conectores con sellador de silicona poara formar

un sello hermético.

 Si va a instalar un soporte de fijación mural, use masilla para sella los

espacios entre la placa de montaje del aparato (placa) y la pared. Esto
ayudará a evitar que el agua entre en la boc salida. Si la superficie de la
pared es de revestimiento solapado, utilice masilla y una plataforma de
montaje accesorio especial.

4. Por favor, consulte las Ins

completar todas las conexiones eléctricas.

D).

rucciones de puesta a tierra-a continuación para

t

éase la Figura 2 y 3.

B)

B)

Drawin

3 – Post-Mount

grounding instructions

Flush Mount Fixtures

For positive grounding in a 3-wire electrical system, fasten the fixture
ground wire (E) (typically copper or green plastic coated) to the fixture
mounting strap (M) with the ground screw (S) - see Drawing 1.

Note: On straps for screw supported fixtures, first install the two mounting
screws in strap. Any remaining tapped hole may be used for the ground screw.

Chain Hung Fixtures

Loop fixture ground wire (E) (typically copper or green plastic coated)
under the head of the ground screw (S) on fixture mounting strap (M)
and connect to the loose end of the fixture ground wire directly to the
ground wire of the building system with appropriately sized twist-on
connectors - see Drawing 2.

Post-Mount Fixtures

Connect fixture ground wire (E) (typically copper or green plastic coated)
to power supply ground with appropriately sized twist-on connector
inside post. Cover open end of connector with silicone sealant to form a
watertight seal - see Drawing 3.

LARK 33000 PIN OAK PARKWAY, AVON LAKE, OH 44012 LarkLiving.com

instructions de mise

Montage Encastré Fixtures

Pour la terre positive dans un systéme électrique á 3 fils, fixez le fil de terre du
luminaire (
de fixation de fixation (

Remarque: Sur les sangles pour les appareils pris en charge á vis, installez d’abord les
deux vis de fixation á sangle. Tout trou taraudé restante peut être utilisée pour la vis de
terre.

Chaîne Accroché Luminaires

Boucle fil du luminaire au sol (E) (généralement en cuivre ou vert recouvert de
plastique) sous la tête de la vis de terre (
(

M) et se connecter á l’extrémitré libre du fil de terre du luminaire directement
sur le fil de terre du systéme de construction avec une taille appropriée
connecteurs á visser --- V

Luminaires Aprés Montage

Brancher le fil de terre du luminaire (E)
recouvert de plastique) á la masse de l’alimentation avec une taille appropriée
torsion sur le connecteur á l’intérieur de la poste. Couvrir extrémité ouverte du
connecteur avec du mastic silicone pour former un joint étache á l’eau --- V
S

chéma 3.

E) (généralement en cuivre ou vert recouvert de plastique) á la sangle

M) avec la vis de terre (S) --- Voir Schéma 1.

S) sur la sangle de fixation de fixation

oir Schéma 2.

(généralement en cuivre ou vert

oir

instrucciones puesta a tierra

Montaje Embutido Accesorios

Para conectar a tierra en un sistema eléctrico de 3 hilos, fije el cable de tierra
del artefacto (
brida de montaje accesorio (
Nota : En las correas de accesorios compatibles tornillos, primero instale los dos
tornillos de montaje de la correa. Cualquier agujero roscado restante puede ser
utilizado para el tornillo de tierra.

Cadena Hung Accesorios

Loop alambre de tierra (E) (generalmente de cobre o verde recubierto de
plático) debajo de la cabeza del tornillo de tierra (
accesorio (
directamente al cable de tierra del sistema de construcción con un tamaño
adecuado twist-conectores --- V

Accesorios Posterior Monte

Conecte el cable de tierra del artefacto (E) (generalmente de cobre o verde
recubierto de plástico) a tierra de la fuente de alimentacón con conector de
tamanño adecuado en el interior puesto enlaces en forma. Cubra el extremo
abierto del conector con sellador de silicona para formar un sello hermético ---

éase la Figura 3.

V

E) (generalmente de cobre o verde recubierto de plástico) a la

M)

y conectar con el extremo suelto del cable de tierra luminaria

M) con el tornillo de tierra (S) --- Véase la

S) en la brida de montaje

éase la Figura 2.

Figura

1.

IS200 Caulking Instructions

g

g

j

start here

IS200 Instrucciones Calafateo

comience aquí

j

IS200 Instructions Calfeutrer

j

commencer ici

After securing fixture to the wall it is recommended that the gap between the wall and
the fixture backplate be sealed on the top and both sides, with a good quality
waterproof caulk or silicone sealant (NOT INCLUDED) - see Drawing 1.

Caulking Gun

Bead of caulk to
seal the gap.

Drawin

After securing fixture in place it is recommended that the gap between the
mounting top and fixture base be sealed with any good quality waterproof caulk
or silicone sealant (not included). It is also recommended that a small bead of
caulk or sealant be put under the ball knobs used to mount fixture – see Drawing

2.

1

Caulking Gun

Ball Knob

Después de asegurar accesorio a la pared, se recomienda que la distancia entre la
pared y la placa posterior fixture ser sellado en la parte superior y ambos lados, con
una buena calidad masilla impermeable o sellador de silicona (NO INCLUIDO)

- ver dibujo 1.

Produit de
calfeutrafe pour
sceller l’écart

Schéma 1

Aprés avoir assure appareil en placew, il est recommandé que l’écart entre le
sommet et la base de montage du luminaire être scellé avec un produit de
calfeutrage impermeable de bonne qualité ou du mastic silicone (non inclus). Il est
également recommandé qu’un petit cordon de masic d’étanchéité ou être mis sous
les boutons de billes utilisées pour monter appareil – Voir schéma 2.

Bouton
de Boule

Pistolet á
calfeutrer

Pistolet á
calfeutrer

Après avoir obtenu fixation à la paroi, il est recommandé que l'espace entre la paroi
et la contre-plaque de fixation est scellée sur la partie supérieure et deux côtés, avec
une bonne qualité calfeutrage imperméable à l'eau ou silicone (non inclus)

- voir schéma 1.

Bolas de
massilla para
sellar la brecha

Fi

ura 1

Después asegurar fijo en su lugar, se recomienda que la distancia entre la parte
superior y la base de montaje del accesorio se sellará con cualquier buen masilla
impermeable de calidad o sellador de silicona (no incluido). También se
recomienda que una pequeña capa de madilla o selllador de ser sometidos a los
mandos de bolas utilizadas para montar accesorio – Véase la Figura 2.

Pistola para
calafatear

Perilla de
Bola

Fi

Pistola para
calafatear

Caulking

Drawing2

Schéma 2

LARK 33000 PIN OAK PARKWAY, AVON LAKE, OH 44012 LarkLiving.com

Calfeutrage Selladores

Figura 2
