Online UPS
1K/2K/3K Rack
Uninterruptible Power Supply System
USER MANUAL
EN
1
LA-ON-RACK
-
V.09
Table of Contents
1. Important Safety Warning ........................................................................... 2
1.1. Transportation ............................................................................................................ 2
1.2. Preparation ................................................................................................................ 2
1.3. Installation ................................................................................................................. 2
1.4. Operation ................................................................................................................... 2
1.5. Maintenance, service and faults ................................................................................ 3
2. Installation and setup .................................................................................. 4
2.1. Rear panel view ......................................................................................................... 4
2.2. Install the UPS ........................................................................................................... 5
2.3. Setup the UPS ........................................................................................................... 5
2.4 Battery replacement ................................................................................................... 7
2.5 Battery kit assembly (option) ...................................................................................... 8
3. Operations ................................................................................................. 10
3.1. Button operation ...................................................................................................... 10
3.2. LCD Panel ............................................................................................................... 10
3.3. Audible Alarm ........................................................................................................... 12

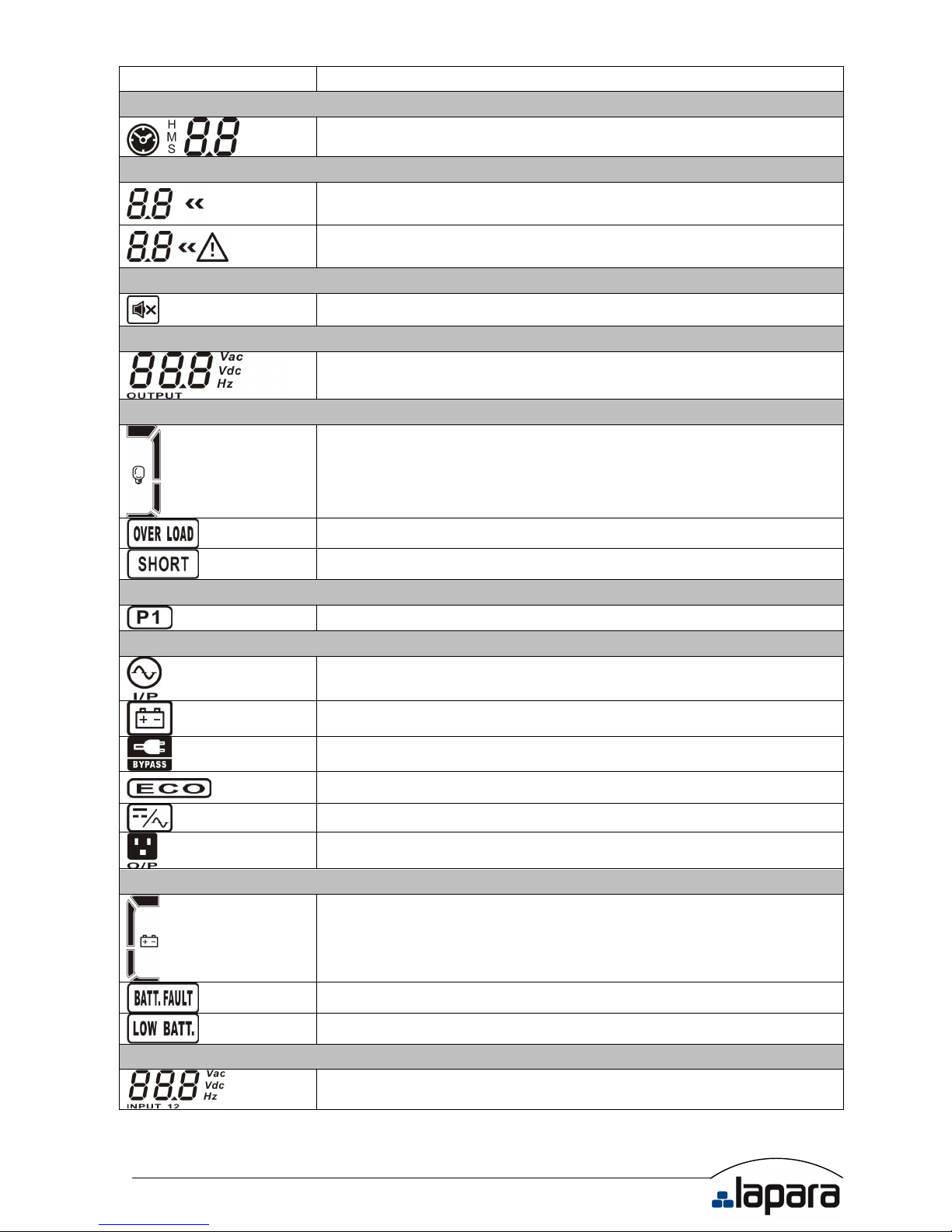

3.4. LCD display wordings index .................................................................................... 12

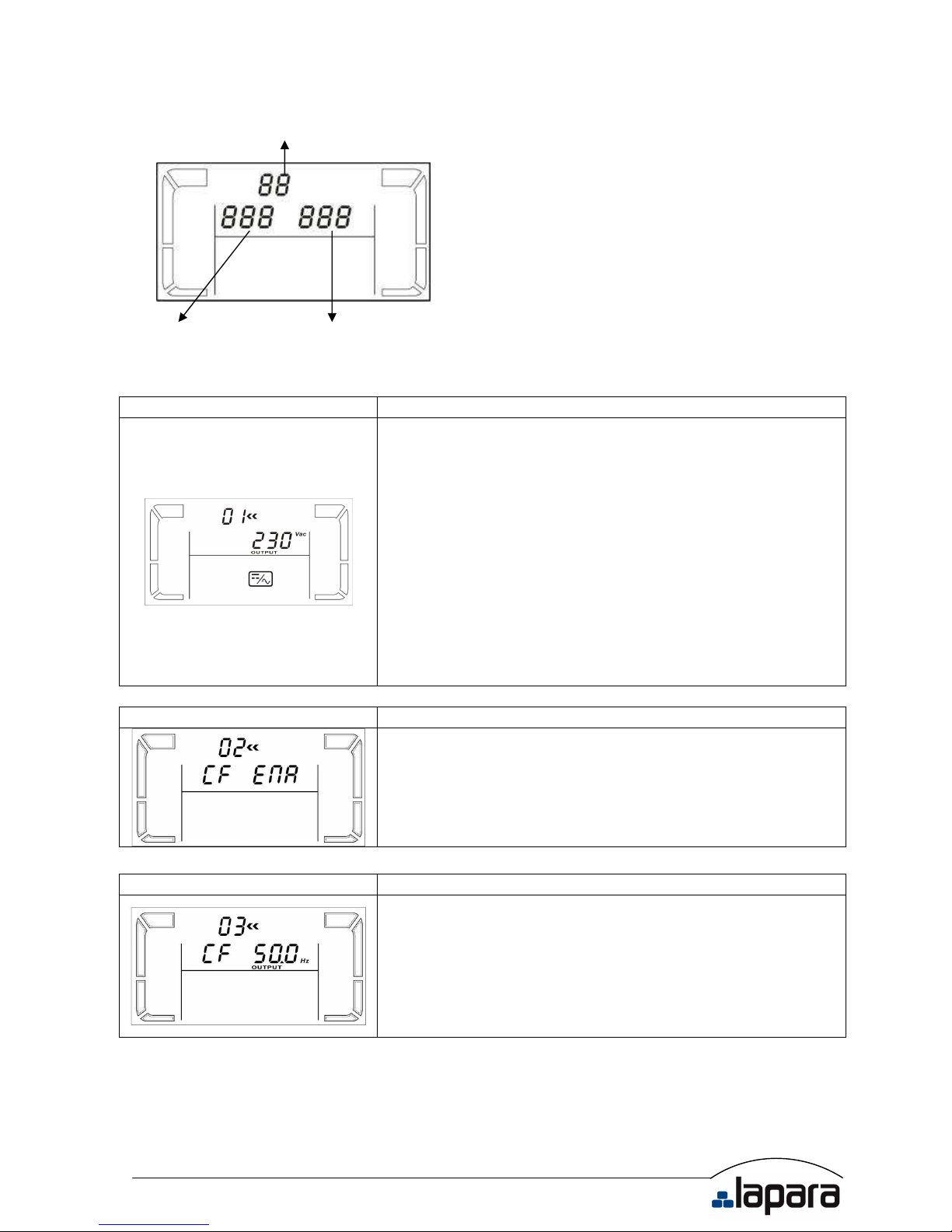

3.5. UPS Setting ............................................................................................................. 13
3.6. Operating Mode Description .................................................................................... 17
3.7. Faults Reference Code ............................................................................................ 18
3.8. Warning indicator ..................................................................................................... 18
4. Troubleshooting ........................................................................................ 19
5. Storage and Maintenance ......................................................................... 20
6. Specifications ............................................................................................ 21
2
LA-ON-RACK
-
V.09
1. Important Safety Warning
Please comply with all warnings and operating instructions in this manual strictly. Save this
manual properly and read carefully the following instructions before installing the unit. Do not
operate this unit before reading through all safety information and operating instructions
carefully
1.1. Transportation
Please transport the UPS system only in the original package to protect against
shock and impact.
1.2. Preparation
Condensation may occur if the UPS system is moved directly from cold to warm
environment. The UPS system must be absolutely dry before being installed. Please
allow at least two hours for the UPS system to acclimate the environment.
Do not install the UPS system near water or in moist environments.
Do not install the UPS system where it would be exposed to direct sunlight or near
heater.
Do not block ventilation holes in the UPS housing.
1.3. Installation
Do not connect appliances or devices which would overload the UPS system (e.g.
laser printers) to the UPS output sockets.
Place cables in such a way that no one can step on or trip over them.
Do not connect domestic appliances such as hair dryers to UPS output sockets.
The UPS can be operated by any individuals with no previous experience.
Connect the UPS system only to an earthed shockproof outlet which must be easily
accessible and close to the UPS system.
Please use only VDE-tested, CE-marked mains cable (e.g. the mains cable of your
computer) to connect the UPS system to the building wiring outlet (shockproof
outlet).
Please use only VDE-tested, CE-marked power cables to connect the loads to the
UPS system.
When installing the equipment, it should ensure that the sum of the leakage current
of the UPS and the connected devices does not exceed 3.5mA.
1.4. Operation
Do not disconnect the mains cable on the UPS system or the building wiring outlet
(shockproof socket outlet) during operations since this would cancel the protective
earthing of the UPS system and of all connected loads.
The UPS system features its own, internal current source (batteries). The UPS
output sockets or output terminals block may be electrically live even if the UPS
system is not connected to the building wiring outlet.
In order to fully disconnect the UPS system, first press the OFF/Enter button to
disconnect the mains.
Prevent no fluids or other foreign objects from inside of the UPS system.
3
LA-ON-RACK
-
V.09
1.5. Maintenance, service and faults
The UPS system operates with hazardous voltages. Repairs may be carried out only
by qualified maintenance personnel.
Caution - risk of electric shock. Even after the unit is disconnected from the mains
(building wiring outlet), components inside the UPS system are still connected to the
battery and electrically live and dangerous.
Before carrying out any kind of service and/or maintenance, disconnect the batteries
and verify that no current is present and no hazardous voltage exists in the terminals
of high capability capacitor such as BUS-capacitors.
Only persons are adequately familiar with batteries and with the required
precautionary measures may replace batteries and supervise operations.
Unauthorized persons must be kept well away from the batteries.
Caution - risk of electric shock. The battery circuit is not isolated from the input
voltage. Hazardous voltages may occur between the battery terminals and the
ground. Before touching, please verify that no voltage is present!
Batteries may cause electric shock and have a high short-circuit current. Please take
the precautionary measures specified below and any other measures necessary
when working with batteries:
remove wristwatches, rings and other metal objects
use only tools with insulated grips and handles.
When changing batteries, install the same number and same type of batteries.
Do not attempt to dispose of batteries by burning them. This could cause battery
explosion.
Do not open or destroy batteries. Escaping electrolyte can cause injury to the skin
and eyes. It may be toxic.
Please replace the fuse only with the same type and amperage in order to avoid fire
hazards.
Do not dismantle the UPS system.
4
LA-ON-RACK
-
V.09
2. Installation and setup
NOTE: Before installation, please inspect the unit. Be sure that nothing inside the package is
damaged. Please keep the original package in a safe place for future use.
NOTE: There are two different types of online UPS: standard and long-run models. Please
refer to the following model table.
Model Type Model Type
1K
Standard
1K-L
Long-run 2K 2K-L
3K 3K-L
2.1. Rear panel view
1K(L)
2K(L)
3K (L)
1. Programmable outlets: connect to non-critical loads.
2. Output receptacles: connect to mission-critical loads.
3. AC input
4. Input circuit breaker
5. Network/Fax/Modem surge protection
6. Emergency power off function connector (EPO)
7. USB communication port
8. RS-232 communication port
9. SNMP intelligent slot
10. External battery connection (only available for L model)
5
LA-ON-RACK
-
V.09
2.2. Install the UPS
This UPS can be mounted in the 19” rack chassis. Please follow below steps to position this
UPS.
Step 1 Step 2
2.3. Setup the UPS
Step 1: Connect battery wires
For safety consideration, the UPS is shipped out from factory without connecting battery wires.
Before install the UPS, please follow below steps to re-connect battery wires first.
Step 1 Step 2 Step 3
Remove front panel. Connect the AC input and
re-connect battery wires.
Put the front panel back to the
unit.
Step 2: Communication connection
Communication port:
USB port RS-232 port Intelligent slot
To allow for unattended UPS shutdown/start-up and status monitoring, connect the
communication cable one end to the USB/RS-232 port and the other to the communication
port of your PC. With the monitoring software installed, you can schedule UPS
shutdown/start-up and monitor UPS status through PC.
The UPS is equipped with intelligent slot perfect for either SNMP or AS400 card. When
installing either SNMP or AS400 card in the UPS, it will provide advanced communication and
monitoring options.
PS. USB port and RS-232 port can’t work at the same time.
6
LA-ON-RACK
-
V.09
Step 3: Network connection
Network/Fax/Phone surge port
Connect a single modem/phone/fax line into surge-protected “IN” outlet on the back panel of
the UPS unit. Connect from “OUT” outlet to the equipment with another modem/fax/phone line
cable.
Step 4: Disable and enable EPO function
Keep the pin 1 and pin 2 closed for UPS normal operation. To activate EPO function, cut the
wire between pin 1 and pin 2.
Step 5: Turn on the UPS
Press the ON/Mute button on the front panel for two seconds to power on the UPS.
Note: The battery charges fully during the first five hours of normal operation. Do not
expect full battery run capability during this initial charge period.
Step 6: Install software
For optimal computer system protection, install UPS monitoring software to fully configure
UPS shutdown. You may insert provided CD into CD-ROM to install the monitoring software. If
not, please follow steps below to download and install monitoring software from the internet:
1. Go to the website http://www.power-software-download.com
2. Click ViewPower software icon and then choose your required OS to download the
software.
3. Follow the on-screen instructions to install the software.
4. When your computer restarts, the monitoring software will appear as an orange plug icon
located in the system tray, near the clock.
It’s in closed status for UPS
normal operation.
7
LA-ON-RACK
-
V.09

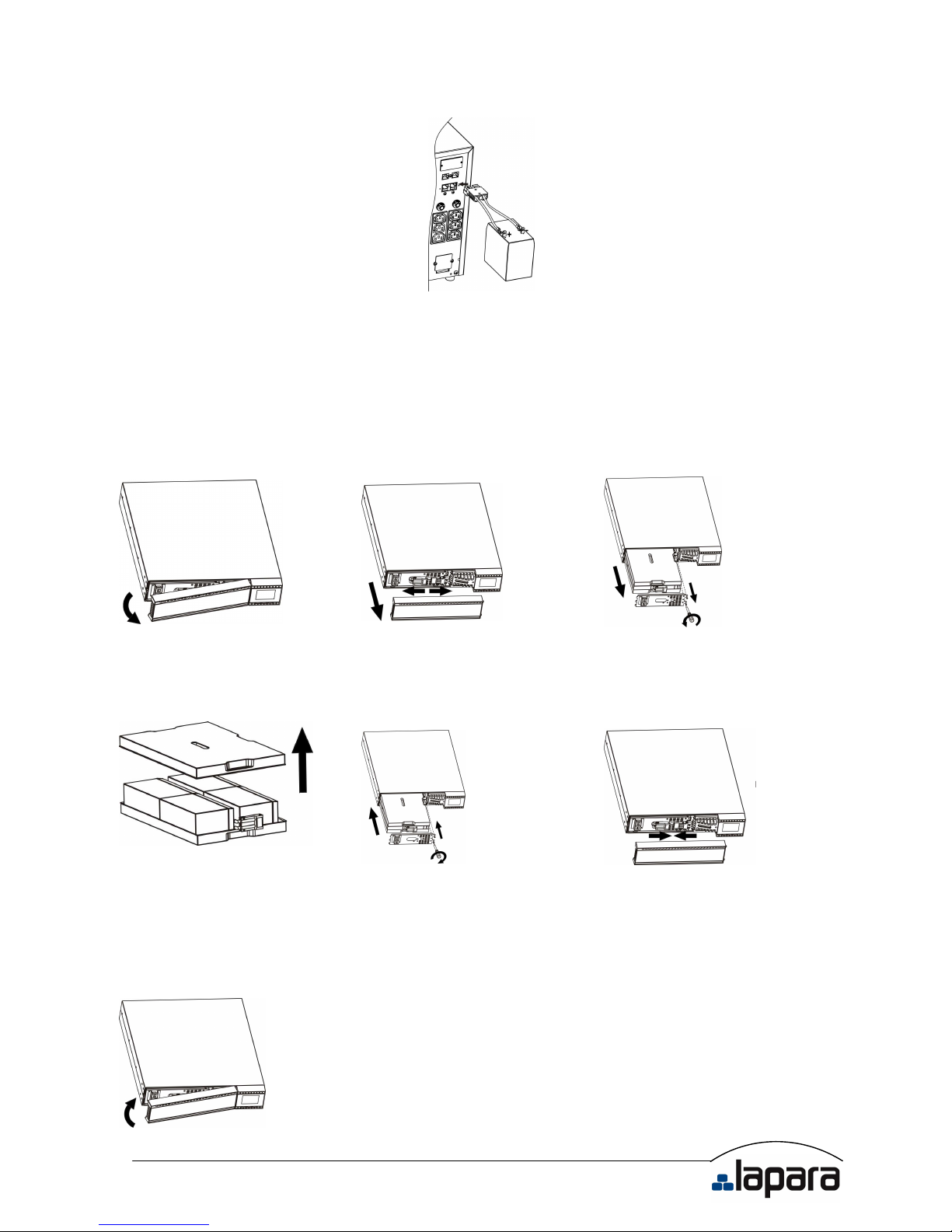

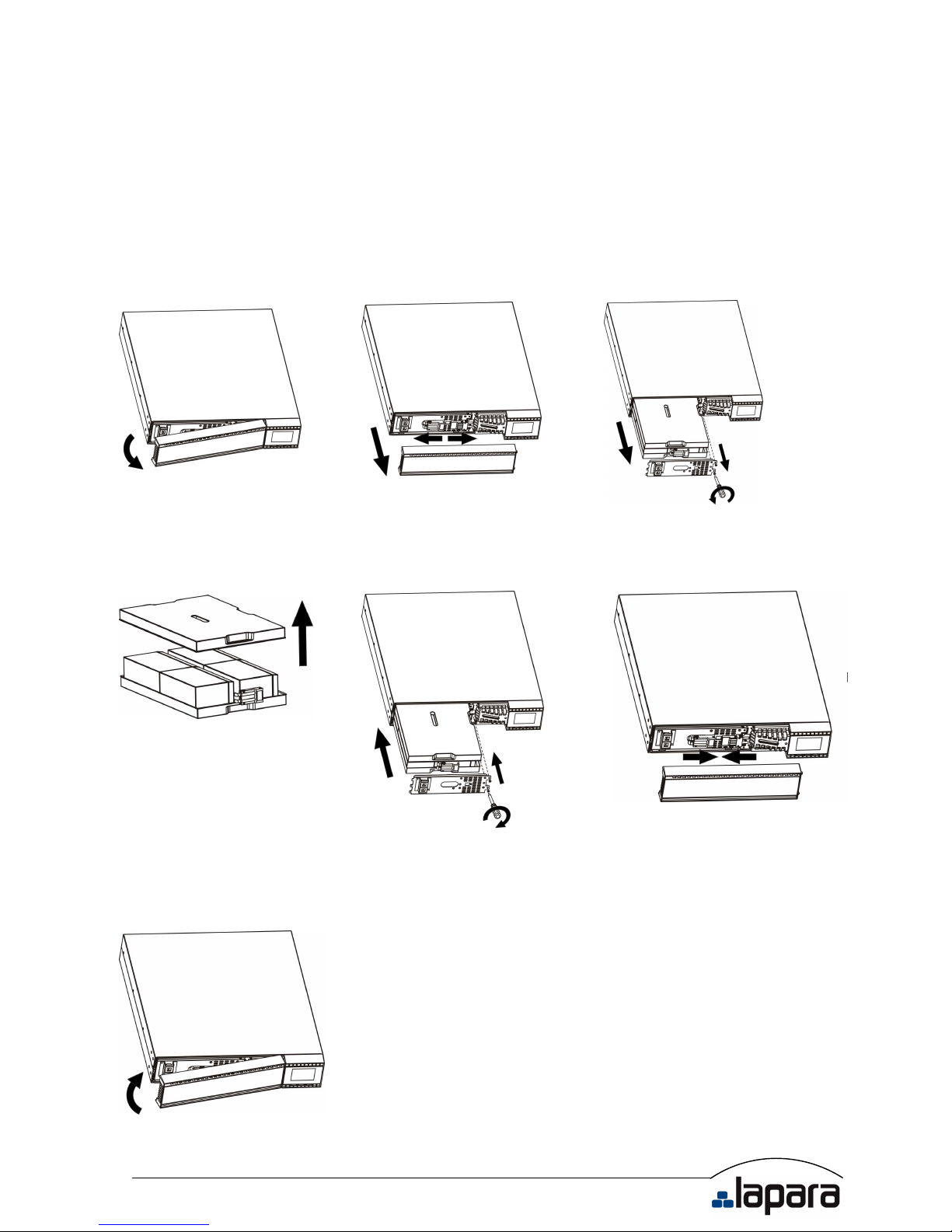

2.4 Battery replacement
NOTICE: This UPS is equipped with internal batteries and user can replace the batteries
without shutting down the UPS or connected loads.(hot-swappable battery design)
Replacement is a safe procedure, isolated from electrical hazards.
CAUTION!! Consider all warnings, cautions, and notes before replacing batteries.
Note: Upon battery disconnection, equipment is not protected from power outages.
Step 1 Step 2 Step 3
Remove front panel. Disconnect battery wires. Pull out the battery box by
removing two screws on the front
panel.
Step 4 Step 5 Step 7
Remove the top cover of battery
box and replace the inside
batteries.
After replacing the batteries, put
the battery box back to original
location and screw it tightly.
Re-connect the battery wires.
Step 8
Put the front panel back to the unit.
8
LA-ON-RACK
-
V.09
2.5 Battery kit assembly (option)
NOTICE: Please assemble battery kit first before installing it inside of UPS. Please select
correct battery kit procedure below to assemble it.
2-battery kit
Step 1: Remove adhesive tapes. Step 2: Connect all battery terminals by
following below chart.
Step 3: Put assembled battery packs on
one side of plastic shells.
Step 4: Cover the other side of plastic shell as
below chart. Then, battery kit is assembly well.
3-battery kit
Step 1: Remove adhesive tapes. Step 2: Connect all battery terminals by
following below chart.
Step 3: Put assembled battery packs on one
side of plastic shells as below chart.
Step 4: Cover the other side of plastic shell as
below chart. Then, battery kit is assembly well.
Tapes
Tapes
Tapes
9
LA-ON-RACK
-
V.09
4-battery kit
Step 1: Remove adhesive tapes. Step 2: Connect all battery terminals by
following below chart.
Step 3: Put assembled battery packs on
one side of plastic shells.
Step 4: Cover the other side of plastic shell as
below chart. Then, battery kit is assembly well.
6-battery kit
Step 1: Remove adhesive tapes. Step 2: Connect all battery terminals by
following below chart.
Step 3: Put assembled battery packs on
one side of plastic shells.
Step 4: Cover the other side of plastic shell as
below chart. Then, battery kit is assembly well.
Tapes
Tapes
Tapes
Tapes
10
LA-ON-RACK
-
V.09
3. Operations
3.1. Button operation
Button Function
ON/Mute Button
Turn on the UPS: Press and hold ON/Mute button for at least 2
seconds to turn on the UPS.
Mute the alarm: After the UPS is turned on battery mode, press and
hold this button for at least 3 seconds to disable or enable the alarm
system. But it’s not applied to the situations when warnings or errors
occur.
Up key: Press this button to display previous selection in UPS setting
mode.
Switch to UPS self-test mode: Press and hold ON/Mute buttons for 3
seconds to enter UPS self-testing while in AC mode, ECO mode, or
converter mode.
OFF/Enter Button
Turn off the UPS: Press and hold this button at least 2 seconds to
turn off the UPS in battery mode. UPS will be in standby mode under
power normal or transfer to Bypass mode if the Bypass enable
setting by pressing this button.
Confirm selection key: Press this button to confirm selection in UPS
setting mode.
Select Button
Switch LCD message: Press this button to change the LCD message
for input voltage, input frequency, battery voltage, output voltage and
output frequency. It will return back to default display when pausing
for 10 seconds.
Setting mode: Press and hold this button for 3 seconds to enter UPS
setting mode when Standby and Bypass mode.
Down key: Press this button to display next selection in UPS setting
mode.
ON/Mute + Select
Button
Switch to bypass mode: When the main power is normal, press
ON/Mute and Select buttons simultaneously for 3 seconds. Then
UPS will enter to bypass mode. This action will be ineffective when
the input voltage is out of acceptable range.
Exit setting mode or return to the upper menu: When working in
setting mode, press ON/Mute and Select buttons simultaneously for
0.2 seconds to return to the upper menu. If it’s already in top menu,
press these two buttons at the same time to exit the setting mode.
3.2. LCD Panel
11
LA-ON-RACK
-
V.09
Display Function
Backup time information
Indicates the estimated backup time.
H: hours, M: minute, S: second
Configuration and fault information
Indicates the configuration items, and
the configuration items are
listed in details in section 3-5.
Indicates the warning and fault codes, and the codes are listed in
details in section 3-7 and 3-8..
Mute operation
Indicates that the UPS alarm is disabled.
Output & Battery voltage information
Indicates the output voltage and output frequency.
Vac: AC voltage, Vdc: DC voltage, Hz: frequency
Load information
Indicates the load level by 0-24%, 25-49%, 51-75%, and
75-100%.
Indicates overload.
Indicates the load or the UPS output is short circuit.
Programmable outlets information
Indicates that programmable management outlets are working.
Mode operation information
Indicates the UPS connects to the mains.
Indicates the battery is working.
Indicates the bypass circuit is working.
Indicates the ECO mode is enabled.
Indicates the Inverter circuit is working.
Indicates the output is working.
Battery information
Indicates the Battery level by
0-24%, 25
-
49%, 50
-
74%, and
75-100%.
Indicates the battery is fault.
Indicates low battery level and low battery voltage.
Input & Battery voltage information
Indicates the input voltage or frequency
and
battery voltage.
Vac: AC voltage, Vdc: DC voltage, Hz: frequency
12
LA-ON-RACK
-
V.09
3.3. Audible Alarm
Battery Mode Sounding every 5 seconds
Low Battery
Sounding 2 seconds
Overload
Sounding every second
Fault Continuously sounding
3.4. LCD display wordings index
Abbreviation Display content Meaning
ENA
Enable
DIS
Disable
ESC
Escape
HLS
High loss
LLS
Low loss
BAT
Battery
BAH
Battery AH
CHA
Charger current
CBV
Charger boost voltage
CFV
Charger float voltage
CF
Converter
ON
ON
EP
EPO
TP
Temperature
CH
Charger
FU
Bypass frequency unstable
EE
EEPROM error
FA
Fan failure
BR
Battery Replacement
13
LA-ON-RACK
-
V.09
3.5. UPS Setting
There are three parameters to set up the
UPS.
Parameter 1: It’s for program alternatives.
There are 10 programs to set up. Refer to
below table.
Parameter 2 and parameter 3 are the
setting options or values for each
program.
01: Output voltage setting
Interface
Setting
Parameter 3: Output voltage
For 200/208/220/230/240 VAC models, you may choose the
following output voltage:
200: present output voltage is 200Vac
208: present output voltage is 208Vac
220: present output voltage is 220Vac
230: present output voltage is 230Vac (Default)
240: present output voltage is 240Vac
For 100/110/115/120/127 VAC models, you may choose the
following output voltage:
100: present output voltage is 100Vac
110: present output voltage is 110Vac
115: present output voltage is 115Vac
120: present output voltage is 120Vac (Default)
127: present output voltage is 127Vac
02: Frequency Converter enable/disable
Interface
Setting
Parameter 2:
Enable or disable converter mode. You may choose
the following two options:
CF ENA: converter mode enable
CF DIS: converter mode disable (Default)
03: Output frequency setting
Interface
Setting
Parameter 2: Output frequency setting.
You may set the initial frequency on battery mode:
BAT 50: present output frequency is 50Hz
BAT 60: present output frequency is 60Hz
If converter mode is enabled, you may choose the following output
frequency:
CF 50: present output frequency is 50Hz
CF 60: present output frequency is 60Hz
Parameter 1
Parameter 2 Parameter 3
14
LA-ON-RACK
-
V.09
04: ECO enable/disable
Interface
Setting
Parameter
2
:
Enable or disable ECO function. You may choose
the following two options:
ENA: ECO mode enable
DIS: ECO mode disable (Default)
05: ECO enable/disable
Interface
Setting
ENA:
Advanced EC
O mode enable
DIS: Advanced ECO mode disable (Default)
06: ECO voltage range setting
Interface
Setting
Parameter 1 & 2:
Set the acceptable high voltage point and low
voltage point for ECO & AECO mode by pressing Down key or Up
key.
HLS: High loss voltage in ECO & AECO mode in parameter 2.
For 200/208/220/230/240 VAC models, the setting range in
parameter 3 is from +7V to +24V of the nominal voltage. (Default:
+12V)
For 100/110/115/120/127 VAC models, the setting range in
parameter 3 is from +3V to +12V of the nominal voltage.
(Default: +6V)
LLS: Low loss voltage in ECO & AECO mode in parameter 2.
For 200/208/220/230/240 VAC models, the setting range in
parameter 3 is from -7V to -24V of the nominal voltage.
(Default: -12V)
For 100/110/115/120/127 VAC models, the setting voltage in
parameter 3 is from -3V to -12V of the nominal voltage.
(Default: -6V)
07: Bypass enable/disable when UPS is off
Interface
Setting
Parameter 2:
Enable or disable Bypass function. You may
choose the following two options:
ENA: Bypass enable
DIS: Bypass disable (Default)
08: Bypass voltage range setting
Interface
Setting
Parameter 1 & 2:
Set the acceptable high voltage point and
acceptable low voltage point for Bypass mode by pressing the
Down key or Up key.
HLS: Bypass high voltage point
For 200/208/220/230/240 VAC models:
230-264: setting the high voltage point in parameter 3 from 230Vac
to 264Vac. (Default: 264Vac)
For 100/110/115/120/127 VAC models:
120-140: setting the high voltage point in parameter 3 from 120Vac
15
LA-ON-RACK
-
V.09
to 140Vac(Default: 132Vac)
LLS: Bypass low voltage point
For 200/208/220/230/240 VAC models:
170-220: setting the low voltage point in parameter 3 from 170Vac
to 220Vac (Default: 170Vac)
For 100/110/115/120/127 VAC models:
85-115: setting the low voltage point in parameter 3 from 85Vac to
115Vac. (Default: 85Vac)
09: Bypass frequency range setting
Interface
Setting
Parameter 1 & 2:
Set the acceptable high frequency point and
acceptable low frequency point for Bypass mode by pressing the
Down key or Up key.
HLS: Bypass high frequency point
For 50Hz output frequency models:
51-55Hz: setting the frequency low loss point from 51Hz to
55HZ(Default: 53.0Hz)
For 60Hz output frequency models:
61-65Hz: setting the frequency low loss point from 61Hz to
65Hz(Default: 63.0Hz)
LLS: Bypass low Frequency point
For 50Hz output frequency models:
45-49Hz: setting the frequency low loss point from 45Hz to
49HZ(Default: 47.0Hz)
For 60Hz output frequency models:
55-59Hz: setting the frequency low loss point from 55Hz to
59Hz(Default: 57.0Hz)
10: Programmable outlets enable/disable
Interface
Setting
Parameter 2:
Enable or disable programmable outlets.
ENA: Programmable outlets enable
DIS: Programmable outlets disable (Default)
11: Programmable outlets setting
Interfa
ce Setting
Parameter 2:
Set up backup time limits for programmable outlets.
0-999: setting the backup time limits in minutes from 0-999 for
programmable outlets which connect to non-critical devices on
battery mode. (Default: 999)
12:Autonomy limitation setting
Interface
Setting
Parameter 2:
Set up backup time on battery mode for general
outlets.
0-999: setting the backup time in minutes from 0-999 for general
outlets on battery mode.
DIS: Disable the autonomy limitation and the backup time will
depend on battery capacity. (Default)
Note: When setting as “0”, the backup time will be only 10 seconds.
16
LA-ON-RACK
-
V.09
13: Battery total AH setting
Interface
Setting
Parameter 2:
Set up the battery total AH of the UPS.
7-999: setting the battery total capacity from 7-999 in AH. Please set the
correct battery total capacity if external battery bank is connected.
14: Charger maximum current setting
Interface
Setting
Parameter 2:
Set up the maximum charger current.
When the UPS is equipped with additional charger, the available setting
options are 2/3/4.
2/3/4: setting the maximum charger current in 2/3/4 Ampere.
When the UPS is long run model, the available setting options are
1/2/4/6/8.
1/2/4/6/8: setting the maximum charger current in 1/2/4/6/8 Ampere.
(Default: 8A)
15: Charger Boost voltage setting
Interface
Setting
Parameter 2:
Set up the charger boost voltage.
225-240: setting the charger boost voltage from 225 to 240(unit:
0.01V/cell). (Default: 236)
16: Charger Float voltage setting
Interface
Sett
ing
Parameter 2:
Set up the charger float voltage.
220-233: setting the charger float voltage from 220 to 233(unit:
0.01V/cell). (Default:228)
00: Exit setting
Interface
Setting
Exit the setting mode.
17
LA-ON-RACK
-
V.09
3.6. Operating Mode Description
Operating mode Description
LCD display
Online mode When the input voltage is within
acceptable range, UPS will provide pure
and stable AC power to output. The
UPS will also charge the battery at
online mode.
ECO mode Energy saving mode:
When the input voltage is within voltage
regulation range, UPS will bypass
voltage to output for energy saving. The
UPS will also charge the battery at ECO
mode.
AECO mode
(Advanced
Efficiency
Corrective
Optimizer)
When the input voltage is within setting
range (±3%Vo max), UPS will bypass
voltage to output for energy saving. PFC
and INVERTER are off at this mode.
Frequency
Converter mode
When input frequency is within 40 Hz to
70 Hz, the UPS can be set at a constant
output frequency, 50 Hz or 60 Hz. The
UPS will still charge battery under this
mode.
Battery mode When the input voltage is beyond the
acceptable range or power failure, the
UPS will backup power from battery and
alarm is sounding every 5 seconds.
Bypass mode When input voltage is within acceptable
range but UPS is overload, UPS will
enter bypass mode or bypass mode can
be set by front panel. Alarm is sounding
every 10 second.
Standby mode UPS is powered off and no output
supply power, but still can charge
batteries.
18
LA-ON-RACK
-
V.09
Fault mode
When a fault has
occur
red
, the ERROR
icon and the fault code will be displayed.
3.7. Faults Reference Code
Fault event Fault code Icon Fault event Fault code Icon
Bus start fail 01 x Inverter output short 14
Bus over 02 x Battery voltage too high 27
Bus under 03 x Battery voltage too low 28
Inverter soft start fail 11 x Over temperature 41
x
Inverter voltage high 12 x Over load 43
Inverter voltage Low 13 x
Charger failure
45
x
3.8. Warning indicator
Warning Icon (flashing) Alarm
Low Battery
Sounding every 2 seconds
Overload
Sounding every 2 seconds
Battery is not connected
Sounding every second
Over Charge
Sounding every 2 seconds
Site wiring fault
Sounding every 2 seconds
EPO enable
Sounding every 2 seconds
Over temperature
Sounding every 2 seconds
Charger failure
Sounding every 2 seconds
Battery fault
Sounding every 2 seconds
(At this time, UPS is off to remind users
something wrong with battery)
Out of bypass voltage range
Sounding every 2 seconds
Bypass frequency unstable
Sounding every 2 seconds
EEPROM error
Sounding every 2 seconds
Fan failure
Sounding every 2 seconds
Battery replacement
Sounding every 2 seconds
NOTE: “Site Wiring Fault” function can be enabled/disabled via software. Please check
software manual for the details
19
LA-ON-RACK
-
V.09
4. Troubleshooting
If the UPS system does not operate correctly, please solve the problem by using the table
below.
Symptom
Possible cause
Remedy
No indication and alarm even
though the mains is normal.
The AC input power is not
connected well.
Check if input power cord
firmly connected to the
mains.
The AC input is connected
to the UPS output.
Plug AC input power cord
to AC input correctly.
The icon and the warning
code flashing on LCD
display and alarm is sounding
every second.
EPO function is activated. Set the circuit in closed
position to disable EPO
function.
The icon and flashing
on LCD display and alarm is
sounding every second.
Line and neutral
conductors of UPS input
are reversed.
Rotate mains power
socket by 180° and then
connect to UPS system.
The icon and flashing
on LCD display and alarm is
sounding every second.
The external or internal
battery is incorrectly
connected.
Check if all batteries are
connected well.
Fault code is shown as 27 and
the icon is lighting on LCD
display and alarm is continuously
sounding.
Battery voltage is too high
or the charger is fault.
Contact your dealer.
Fault code is shown as 28 and
the icon is lighting on LCD
display and alarm is continuously
sounding.
Battery voltage is too low
or the charger is fault.
Contact your dealer.
The icon and is flashing
on LCD display and alarm is
sounding twice every second.
UPS is overload Remove excess loads
from UPS output.
UPS is overloaded.
Devices connected to the
UPS are fed directly by the
electrical network via the
Bypass.
Remove excess loads
from UPS output.
After repetitive overloads,
the UPS is locked in the
Bypass mode. Connected
devices are fed directly by
the mains.
Remove excess loads
from UPS output first.
Then shut down the UPS
and restart it.
Fault code is shown as 43 and
The icon is lighting on LCD
display and alarm is continuously
sounding.
The UPS shut down
automatically because of
overload at the UPS
output.
Remove excess loads
from UPS output and
restart it.
20
LA-ON-RACK
-
V.09
Symptom
Possible cause
Remedy
Fault code is shown as 14
and
alarm is continuously sounding.
The UPS shut down
automatically because
short circuit occurs on the
UPS output.
Check output wiring and if
connected devices are in
short circuit status.
Fault code is shown as 1, 2, 3,
11, 12, 13 and 41 on LCD display
and alarm is continuously
sounding.
A UPS internal fault has
occurred. There are two
possible results:
1. The load is still
supplied, but directly from
AC power via bypass.
2. The load is no longer
supplied by power.
Contact your dealer
Battery backup time is shorter
than nominal value
Batteries are not fully
charged
Charge the batteries for at
least 5 hours and then
check capacity. If the
problem still persists,
consult your dealer.
Batteries defect Contact your dealer to
replace the battery.
Fault code is shown as
45 on LCD
display. At the same time, alarm is
continuously sounding.
The charger does not have
output and battery voltage
is less than 10V/PC.
Contact your dealer.
5. Storage and Maintenan
ce
Operation
The UPS system contains no user-serviceable parts. If the battery service life (3~5 years
at 25°C ambient temperature) has been exceeded, the batteries must be replaced. In this
case, please contact your dealer.
Storage
Before storing, charge the UPS 5 hours. Store the UPS covered and upright in a cool, dry
location. During storage, recharge the battery in accordance with the following table:
Storage Temperature Recharge Frequency Charging Duration
-25°C - 40°C Every 3 months 1-2 hours
40°C - 45°C Every 2 months 1-2 hours
Be sure to deliver the spent battery to a recycling facility or ship it to your
dealer in the replacement battery packing material.
21
LA-ON-RACK
-
V.09
6. Specifications
MODEL
LA-ON-1K-RACK-V.09 (L) LA-ON-2K-RACK-V.09 (L) LA-ON-3K-RACK-V.09 (L)
CAPACITY*
1000VA / 900W 2000VA / 1800W 3000VA / 2700W
INPUT
Voltage Range
110 - 300 VAC ± 5% or 55 - 150 VAC ± 5% @ 50% load
160 - 300 VAC ± 5% or 80 - 150 VAC ± 5% @ 100% load
Frequency Range 40Hz ~ 70Hz
Phase Single phase with ground
Power Factor
≧
0.99 @ nominal voltage (100% load)
Harmonic distorsion (THDi)
≦
5% @ nominal input voltage
OUTPUT
Output Voltage 200/208/220/230/240 VAC or 100*/110*/115*/120/127 VAC
AC Voltage Regulation (Batt. Mode)
± 1%
Frequency Range (Synchronized Range) 47~53Hz or 57~63Hz
Frequency Range (Batt. Mode)
50 Hz ± 0.1 Hz or 60Hz ± 0.1 Hz
Current Crest Ratio
3:1
Harmonic Distorsion
≦ ≦
2%THD (Linear load); 4%THD (Non linear load)
Transfer
Time
AC Mode to Batt. Mode Zero
Inverter to Bypass 4 ms (Typical)
Waveform (Batt. Mode) Pure sinewave
EFFICIENCY
AC Mode 90% 91% 91%
Battery Mode 88% 88% 90%
ECO Mode 97% 97% 97%
BATTERY
Standard
model
Battery Type 12V / 9AH 12V / 7AH 12V / 9AH
Numbers 2 4 6
Typical Recharge Time 4 hours recover to 90% capacity
Charging Current (max.) 1.5 A**
Chaging Voltage 27.4 VDC ±1% 54.8 VDC ±1% 82,1 VDC ±1%
Long-run
model
Battery Type and
numbers
Depending on the capacity of external batteries
Charging Current (max.) 8.0 A
Chaging Voltage 27.4 VDC ±1% 54.8 VDC ±1% 82,1 VDC ±1%
CONNECTORS
Current outputs 4xIEC 6xIEC 8xIEC + 1xC19
Comunication ports 1xUSB + 1xRS232 + 1xInteligent Slot SNMP
PHYSICAL
Standard
model
Dimensions,
D x W x H (mm)
410x438x88 510x438x88 600x438x88
Net Weight (Kg) 11,6 19,5 27,4
Long-run
model
Dimensions,
D x W x H (mm)
410x438x88 410x438x88 510x438x88
Net Weight (Kg) 6,4 6,5 10,5
ENVIRONMENT
Humidity 20-90 % RH @ 0- 40°C (non-condensing)
Noise level Less than 50 dBA @ 1 meter
MANAGEMENT
Smart RS-232 & USB Supports Windows 2000/2003/XP/Vista/2008, 7/8, Linux, Unix and Mac
Optional SNMP Power management from SNMP manager and web browser
Note 1: L states for long-run model
* Derate capacity to 95% when the output voltage is adjusted to 115VAC. Derate capacity to 90% when the o
utput voltage is adjusted to 110VAC and
derate capacity to 80% when the output voltage is adjusted to 100VAC/200VAC/208VAC.
**If standard UPS is equipped with additional charger, the available setting options become 2A, 3A and 4A.
Product specifications are subject to change without further notice
SAI Online
1K/2K/3K Rack
Sistema de Alimentación Ininterrumpida
Manual de usuario
ES
1
LA-ON-RACK
-
V.09
(2U)
INDICE
1. Aviso importante sobre seguridad ............................................................. 2
1.1. Transporte ................................................................................................................. 2
1.2. Preparación ............................................................................................................... 2
1.3. Instalación ................................................................................................................. 2
1.4. Funcionamiento ......................................................................................................... 2
1.5. Mantenimiento y reparación ...................................................................................... 3
2. Instalación y configuración ........................................................................ 4
2.1. Vista panel posterior .................................................................................................. 4
2.2. Montaje en RACK del SAI ......................................................................................... 5
2.3. Configuración del SAI ................................................................................................ 5
2.4. Cambio de baterías ................................................................................................... 7
2.5. Kit de baterías adicional (opcional) ............................................................................ 8
3. Operaciones ............................................................................................... 10
3.1. Botones de funcionamiento ..................................................................................... 10
3.2. Panel LCD ............................................................................................................... 11
3.3. Alarma acústica ....................................................................................................... 12
3.4. Indicación del display LCD ...................................................................................... 12
3.5. Configuración del SAI .............................................................................................. 13
3.6. Descripción del modo operativo .............................................................................. 17
3.7. Código errores ......................................................................................................... 18
3.8. Indicadores de alerta ............................................................................................... 18
4. Solución de problemas ............................................................................. 19
5. Almacenamiento y mantenimiento ........................................................... 20
6. Especificaciones ....................................................................................... 21
2
LA-ON-RACK
-
V.09
(2U)
1. Aviso importante sobre seguridad
Siga estrictamente todas las advertencias e instrucciones de este manual. Guarde este
manual y lea atentamente las siguientes instrucciones antes de instalar la unidad. No utilice
este aparato sin antes leer con atención toda las instrucciones y la información sobre
seguridad.
1.1. Transporte
Por favor, transporte el SAI en la caja original para protegerlo de cualquier posible
choque o golpe.
1.2. Preparación
Cuando el SAI pasa de un ambiente cálido a otro frío se puede crear condensación.
El equipo debe estar completamente seco antes de su instalación. Por favor, deje el
SAI, por lo menos dos horas, para climatizarlo.
No instale el SAI cerca de agua o en ambientes húmedos.
No instale el SAI en un lugar directamente expuesto a la luz solar o cerca de fuentes
de calor.
No bloquee los orificios de ventilación del SAI.
1.3. Instalación
No conecte la toma de salida del SAI a dispositivos que puedan sobrecargarlos (por
ejemplo: impresoras láser).
Coloque los cables de manera que no se puedan pisar o tropezar con ellos.
No conecte a la toma del SAI aparatos como secadores de pelo.
El SAI puede ser usado por cualquier persona, incluso sin experiencia.
Conecte el SAI únicamente a un enchufe con toma de tierra que sea fácilmente
accesible y cercano al SAI, de manera que no se pisotee el cable.
Por favor, use sólo cables de alimentación con homologación VDE y CE para
conectar el SAI a la toma de red (con toma de tierra).
Use sólo cables de alimentación con homologación VDE y CE para conectar las
cargas al SAI.
Al instalar el SAI, debe asegurarse de que la suma de la corriente de fuga del SAI y
del equipo conectado a él no sea superior a 3.5mA.
1.4. Funcionamiento
No desconecte el cable de alimentación del SAI, de lo contrario se anulará la
protección que la masa de tierra proporciona al SAI y a todas sus cargas.
El SAI tiene su propia de fuente de alimentación interna (baterías). En la toma de
salida del SAI o terminales de voltaje de salida puede haber tensiones, incluso si el
SAI no está conectado a la red.
Para desconectar completamente el SAI, presione el interruptor OFF/Enter.
Impida la entrada de líquidos u objetos extraños al interior del SAI.
3
LA-ON-RACK
-
V.09
(2U)
1.5. Mantenimiento y reparación
El SAI funciona con voltajes peligrosos. Cualquier reparación debe ser realizada
exclusivamente por personal cualificado.
Precaución - Riesgo de descarga eléctrica. Incluso después de desconectarse de
la red, el cableado interno continúa conectado a la batería y la tensión es peligrosa.
Antes de realizar cualquier tipo de servicio y/o mantenimiento, desconecte las
baterías, verificando que no haya corriente ni exista riesgo de voltaje, incluidas las
creadas por los condensadores de alta capacidad.
Sólo las personas habilitadas para tratar con baterías y que lo hagan con las
medidas y precauciones necesarias, pueden sustituir las baterías y controlar las
operaciones. Las personas no autorizadas no deben tener contacto con las baterías.
Precaución - Riesgo de descarga eléctrica. La batería no está aislada del circuito
de la tensión de entrada. Puede haber voltajes peligrosos entre los terminales de la
batería y la toma de tierra. ¡Antes de tocar nada, por favor, compruebe que no haya
tensión!
Las baterías pueden causar descargas eléctricas y cortocircuitos. Por favor, tome
las precauciones abajo detalladas y cualquier otra medida necesaria cuando se
trabaje con las baterías:
Quitar relojes, anillos y otros objetos metálicos
Utilice sólo herramientas con asas y mangos aislados.
Cuando cambie las baterías, instale la misma cantidad y el mismo tipo de baterías.
No intente tirar a la basura o quemar las baterías porque podrían explotar.
No abra o destruya las baterías. El electrolito que se desprende puede dañar la piel
y los ojos. La batería puede ser tóxica.
Por favor, reemplace el fusible únicamente por otro del mismo tipo y amperaje para
evitar riesgo de incendio.
No desmonte el SAI bajo ningún concepto.
4
LA-ON-RACK
-
V.09
(2U)
2. Instalación y configuración
NOTA: Antes de la instalación, por favor, compruebe la unidad. Asegúrese de que no haya
nada dañado en el interior del embalaje. Por favor, mantenga el embalaje original en un lugar
seguro para un futuro uso.
NOTA: Hay dos tipos diferentes de SAI On-line Rack: estándar y de larga autonomía.
Consulte el modelo en la siguiente tabla.
Modelo Tipo Modelo Tipo
1K
Estándar
1K-L
Autonomía
extendida
2K 2K-L
3K 3K-L
2.1. Vista panel posterior
1K(L)/1.5K(L) IEC & 2K(L)
2K(L)
3K (L)
1. Salidas programables: conexión a cargas no críticas.
2. Conectores de salida: conectar a las cargas críticas.
3. Entrada de red AC (Corriente Alterna)
4. Disyuntor de entrada
5. Protección contra sobretensión de red / fax / módem
6. Conector con función de apagado de emergencia (EPO – Emergency Power Off)
7. Puerto de comunicación USB
8. Puerto de comunicación RS-232
9. Slot inteligente SNMP
10. Conector de batería externa (sólo disponible en modelo L, larga autonomía)
5
LA-ON-RACK
-
V.09
(2U)
2.2. Montaje en RACK del SAI
EL SAI puede colocarse en un armario rack 19”. Por favor siga las siguientes instrucciones
para colocar el SAI en rack.
Paso 1 Paso 2
2.3. Configuración del SAI
Paso 1: Conexión de las baterías
Por razones de seguridad, el SAI viene embalado de fabrica con las baterias desconectadas.
Antes de conectar el SAI, por favor siga los siguientes pasos para conectar las baterías.
Paso 1 Paso 2 Paso 3
Quite el panel frontal
Conecte la entrada AC y
reconecte las conexiones de
las baterías.
Coloque nuevamente el panel
frontal
Paso 2: Conexión de entrada al SAI
Conecte el SAI únicamente a una toma de dos polos, tres cables, con toma a tierra.
Evite el uso de cables de extensión.
Para los modelos de 208/220/230/240VAC: el cable se suministra con el SAI.
Para los modelos de 110/115/120/127VAC: el cable viene insertado directamente en el
SAI. El enchufe es del tipo NEMA 5-15P para los modelos 1K y 1K-L y NEMA 5-20P
para los modelos 2K y 2K-L.
Nota: Para los modelos de baja tensión. Compruebe si se muestra el indicador de error de
conexión del panel LCD. Se iluminará cuando el SAI está enchufado a una toma de red
inapropiada. (Consulte la sección de resolución de problemas). Instale también, por favor, un
disyuntor (40A) entre la red y la entrada AC en los modelos de 3K para un uso seguro.
Paso 3: Conexión de salida del SAI
Las tomas de salida son de dos tipos: tomas de corriente generales y enchufes
programables. Conecte las cargas no críticas a las salidas programables y los
dispositivos críticos a las tomas generales. En caso de fallo eléctrico, puede programar
el SAI para aumentar el tiempo de autonomía a las cargas críticas y reducirlo para las
cargas no críticas.
Para los SAIs 3K, siga los pasos abajo detallados para acceder a la configuración de
los terminales de entrada y salida:
6
LA-ON-RACK
-
V.09
(2U)
a) Quitar la tapita del bloque de terminales en la parte trasera del SAI.
b) Se recomienda usar cables tipo AWG14 o 2.1mm2, mientras que para las
conexiones tipo NEMA, se aconseja utilizar cables AWG12-10 o 3.3mm2 - 5.3mm2.
c) Al concluir las conexiones, compruebe que los cables están bien sujetos.
d) Vuelva a colocar la tapita del bloque de terminales.
Paso 4: Conectores de comunicación
Puertos de comunicación:
Puerto USB Puerto RS-232 Slot Inteligente
Para controlar el SAI a través del PC, conecte el cable de comunicación desde el PC a un
puerto USB/RS-232 del SAI. Con el software de control instalado en su PC, puede programar
el encendido / apagado del SAI y controlar su estado a través del PC.
El SAI está equipado con una ranura (slot) para tarjetas inteligentes AS400 o SNMP para
tener una comunicación avanzada o una mejor opción de controlar el SAI.
Nota: los puertos USB y RS-232 no pueden funcionar simultáneamente.
Paso 5: Conectar red
Puertos de protección Red/ Fax/Teléfono
La conexión es para una sola línea de módem, teléfono o fax. “IN” es la entrada de la línea de
comunicación, “OUT” es la salida del cable que se conecta el módem, teléfono o fax.
Paso 6: Habilitar y deshabilitar la función EPO
Para el funcionamiento normal del SAI, mantenga apagados los pines 1 y 2. Para activar la
función EPO, mantenga abiertos los pines 1 y 2.
Paso 7: Encender el SAI
Pulse el interruptor ON/Mute de la parte frontal durante 2 segundos para encender el SAI.
Nota: La batería se carga por completo en 5 horas de funcionamiento normal del SAI. No
realice experimentos de descargas de la batería durante el periodo de carga ni espere tener
la batería a pleno rendimiento durante el periodo de carga inicial.
Paso 8: Instalar el software
Para una protección óptima del sistema, instale el software de control del SAI en su PC para
configurar el apagado del SAI. Inserte el CD suministrado en la unidad CD-Rom para instalar
el software de control. Si no, siga los siguientes pasos para descargar el software de internet:
1. Introducción de la página web http://www.power-software-download.com
2. Haga clic en ViewPower y elija el sistema operativo (OS) para transferir el software a su
PC.
3. Siga las instrucciones en la pantalla del monitor para instalar el software.
4. Cuando reinicie su PC, verá un icono de color naranja, en el área de notificaciones, cerca
del reloj de su PC (abajo a la derecha).
Habitualmente apagado para el
funcionamiento normal del SAI.
7
LA-ON-RACK
-
V.09
(2U)
Paso 8: Conexión de la batería externa (sólo para modelos de larga autonomía)
Para la conexión de batería externa, véase la siguiente figura.
2.4. Cambio de baterías
NOTA: El SAI está equipado con baterías internas y el usuario puede reemplazarlas sin
necesidad de desconectar las cargas conectadas al SAI (extracción de baterías en caliente).
¡¡PRECAUCIÓN!! La sustitución es un procedimiento seguro y desprovisto de peligros
electricos, aún así, tome en consideración todas las advertencias, precauciones y notas
antes de reemplazar las baterias.
Nota: Al desconectar la batería el equipo queda desprotegido contra cortes de energía.
Paso 1 Paso 2 Paso 3
Retire el panel frontal Desconecte los cables de
batería.
Quite los 2 tornillos colocados en el
chasis del panel frontal y saque la
caja de baterías hacia fuera.
Paso 4 Paso 5 Paso 6
Quite la tapa superior de la caja
de baterías y reemplace las
baterías que se encuentran
dentro de la caja.
Después de reemplazar las
baterías, coloque la caja de
baterías en su lugar de origen y
atornille los 2 tornillos que quitó
en el paso 3.
Conecte nuevamente los cables de
batería.
Paso 7
Coloque nuevamente el panel frontal.
8
LA-ON-RACK
-
V.09
(2U)
2.5. Kit de baterías adicional (opcional)
AVISO: Por favor ensamble el kit de baterías primero, antes de colocarlo en el SAI.
Seleccione el procedimiento correcto dependiendo del tipo de kit para colocar las baterías.
Kit de 2 baterías
Paso 1: Quite las cintas adhesivas. Paso 2:
Conecte todos los terminales de las
baterías tal como se muestra en el gráfico.
Paso 3: Coloque las baterías
sobre uno de los
laterales de la carcasa de plástico.
Paso 4: Cubra el otro lado con la tapa del kit de
baterías.
Kit de 3 baterías
Paso 1: Quite las cintas adhesivas. Paso 2: Conecte todos los terminales de las
baterías tal como se muestra en el gráfico.
Paso 3: Coloque las baterías sobre uno de
los laterales de la carcasa de plástico.
Paso 4: Cubra el otro lado con la tapa del kit de
baterías.
Adhesivos
Adhesivo
Adhesivo
9
LA-ON-RACK
-
V.09
(2U)
Kit de 4 baterías
Paso 1: Quite las cintas adhesivas.
Paso 2: Conecte todos los terminales de las baterías
tal como se muestra en el gráfico.
Paso 3:
Coloque las baterías sobre uno de los
laterales de la carcasa de plástico.
Paso 4: Cubra el otro lado con la tapa del kit de
baterías.
Kit de 6-baterías
Paso 1: Quite las cintas adhesivas.
Paso 2: Conecte todos los terminales de las baterías
tal como se muestra en el gráfico.
Paso 3: Coloque las baterí
as sobre uno de los
laterales de la carcasa de plástico
Paso 4: Cubra el otro lado con la tapa del kit de
baterías.
Adhesivos
Adhesivos
Adhesivos
Adhesivos
10
LA-ON-RACK
-
V.09
(2U)
3. Operaciones
3.1. Botones de funcionamiento
Botón Función
Botón ON/Mute
Encender el SAI. Mantenga pulsado el botón ON/Mute durante 2
segundos para encender el SAI.
Silenciar la alarma: Cuando el SAI entra en modo batería, mantenga
pulsado este botón durante al menos 3 segundos para activar o
desactivar el sistema de alarma. No es aplicable en caso de error o
advertencias.
Up key: pulse este botón para mostrar la selección anterior en el
modo configuración del SAI.
Cambio a modo de auto-prueba: Estando en modo AC, modo ECO o
modo convertidor, mantenga pulsado el botón de ON/Mute durante 5
segundos para entrar en auto-prueba.
Botón OFF/Enter
Apagar el SAI: Pulse el botón durante 2 segundos para apagar el
SAI en modo batería. Presionando este botón estando en modo AC,
el SAI se pone en modo de espera o cambia a modo bypass, si el
bypass lo permite.
Botón de confirmación de la selección: presione este botón para
confirmar un ajuste en el modo configuración del SAI.
Botón Select
Cambio de mensaje en LCD: Pulse este botón para cambiar el
mensaje del LCD para el voltaje de entrada, la frecuencia de
entrada, el voltaje de la batería, el voltaje de salida y la frecuencia de
salida. El LCD vuelve a la vista por defecto tras una pausa de 10
segundos.
Modo de configuración: Pulse el botón durante 3 segundos para
entrar en modo de ajustes, con el SAI en modo espera o bypass.
Down key: presione este botón para seleccionar la siguiente opción
de configuración de SAI.
Botones
ON/Mute + Select
Cambia a modo bypass: Cuando la alimentación es normal, modo
AC, pulse simultáneamente los botones ON/Mute y Select durante 3
segundos y el SAI entrará en modo bypass. Esta función no será
posible cuando el voltaje de entrada esté fuera un rango aceptable.
Salir del modo de configuración o volver al menú anterior; Cuando se
encuentre en modo de configuración, pulse ON/Mute y Select
simultáneamente durante 0.2 segundos para volver al menú anterior.
Si ya se encuentra en el menú superior pulse estos dos botones a la
vez para salir del modo de configuración.
11
LA-ON-RACK
-
V.09
(2U)
3.2. Panel LCD
Display Función
Información del tiempo de autonomía
Indica el tiempo de autonomía con reloj analógico
Indica el tiempo de autonomía estimado.
H: horas, M: minutos, S: segundos
Configuración e información de error
Indica los códigos de configuración, estos códigos se detallan en la
sección 3-5.
Indica l
os códigos de aviso y error, éstos códigos se detallan en la
sección 3-7 y 3-8.
Funcionamiento sin alarma
Indica que la alarma sonora está deshabilitada.
Información de voltaje salida y de batería
Indica la tensión de salida, frecuencia o tensión
batería.
Vac: tensión salida - Vdc: tensión batería - Hz: frecuencia
Información de carga
Indica el nivel de carga: 0-24%, 25-49%, 51-75%, y 75-100%..
Indica sobrecarga.
Indica un cortocircuito en la salida del SAI o en la carga
conectada.
Información de las salidas programables
Indica que las tomas programables están funcionando.
Informaciones del modo operativo
Indica que el SAI está conectado a la red eléctrica.
Indica que la batería está activa.
Indica que el circuito bypass está activo.
Indica que el modo ECO está habilitado.
Indica que el circuito inverter está activo.
Indica que las tomas de salida están activas.
12
LA-ON-RACK
-
V.09
(2U)
Información de batería
Indica el nivel de batería:
0-24%, 25
-
49%, 50
-
74%, and
y
75-100%..
Indica un error en la batería.
Indica bajo nivel de batería y baja tensión de batería.
Información tensión de entrada y de batería
Indica la tensión de entrada, frecuencia o tensión de la batería.
Vac: tensión de entrada, Vdc: tensión batería, Hz: frecuencia de entrada
3.3. Alarma acústica
Modo batería Suena cada 5 segundos
Baja batería Suena cada 2 segundos
Sobrecarga Suena cada segundo
Avería Sonido continuado
3.4. Indicación del display LCD
Abreviaturas Indicación del Display Significado
ENA
Habilitado
DIS
Deshabilitado
ESC
Escape
HLS
Fuerte pérdida
LLS
Pérdida baja
BAT
Batería
BAH
AH Batería (Ah de la batería por el número de
ramas del banco)
CHA
Corriente de carga
CBV
Tensión del cargador para carga forzada
CFV
Tensión del cargador para carga de
mantenimiento
CF
Convertidor
ON
Encendido
EP
EPO
TP
Temperatura
CH
Carga batería
FU
Frecuencia inestable en modo bypass
EE
Error EEPROM
FA
Ventilador
BR
Reemplazar batería
13
LA-ON-RACK
-
V.09
(2U)
3.5. Configuración del SAI
Hay tres parámetros de ajuste del SAI.
Parámetro 1: opciones de programas.
Hay 10 programas a configurar. Consulte
la siguiente tabla.
Los parámetros 2 y 3 son las opciones de
configuración o valores establecidos para
cada programa.
01: Ajuste de la tensión de salida
Interfaz
Configuración
Voltaje de salida (Parámetro 3)
Para los modelos 200/208/220/230/240 VAC, se puede elegir el
voltaje de salida siguiente:
200: la tensión de salida es de 200Vac
208: la tensión de salida es de 208Vac
220: la tensión de salida es de 220Vac
230: la tensión de salida es de 230Vac
(Por defecto)
240: la tensión de salida es de 240Vac
Para los modelos 100/110/
115/
150/120/127 VAC , se puede
elegir el voltaje de salida siguiente:
100: la tensión de salida es de 100Vac
110: la tensión de salida es de 110Vac
115: la tensión de salida es de 115Vac
120: la tensión de salida es de 120Vac
(Por defecto)
127: la tensión de salida es de 127Vac
02: Convertidor de Frecuencia habilitado/desactivado
Interfaz
Configuración
Parámetro
s 2 :
Activa o desactiva el modo convertidor. Es
posible elegir entre las dos opciones siguientes:
CF ENA: modo convertidor activado
DIS CF: modo de convertidor desactivado
(Por defecto)
03: Configuración frecuencia de salida
Interfaz
Configuración
Parámetro
s 2 :
configura
la
frecuencia
de salida.
Puede configurar la frecuencia inicial en modo batería:
BAT 50: Frecuencia de salida a 50Hz
BAT 60: Frecuencia de salida a 60Hz
Si está en modo convertidor, puede elegir entre las siguientes
frecuencias de salida:
CF 50: Frecuencia de salida a 50Hz
CF 60: Frecuencia de salida a 60Hz
Parámetro 1
Parámetro 2
Parámetro 3
14
LA-ON-RACK
-
V.09
(2U)
04: ECO habilitado / desactivado
Interfaz
Configuración
Parámetro
2
:
Activa o desactiva la función ECO.
Puede elegir entre las siguientes dos opciones:
ENA: Modo ECO activado
DIS: Modo ECO desactivado
(Por defecto)
05: ECO habilitado/deshabilitado
Interfaz
Configuración
ENA: Modo ECO avanzado habilitado
DIS: Modo ECO avanzado desactivado (por defecto)
06: Ajuste del rango de tensión para modo ECO
Interfaz
Configuración
Parámetros 1 y 2
: Ajusta los límites superior e inferior de tensión
aceptables para el modo ECO y AECO pulsando las teclas flecha
arriba o flecha abajo.
HLS: Límite superior para modo ECO y AECO en el parámetro 2.
Para modelos 200/208/220/230/240 Vac, el rango de ajuste en el
parámetro 3 es desde +7V hasta +24V de la tensión nominal. Por
defecto +12V.
Para modelos 100/110/115/120/127 Vac, el rango de ajuste en el
parámetro 3 es desde +3V hasta +12V de la tensión nominal. Por
defecto +6V.
LLS: Límite inferior para modo ECO y AECO en el parámetro 2
Para modelos 200/208/220/230/240 Vac, el rango de ajuste en el
parámetro 3 es desde -7V hasta -24V de la tensión nominal. Por
defecto -12V.
Para modelos 100/110/115/120/127 Vac, la tensión en el
parámetro 3 es desde -3V hasta -12Vde la tensión nominal. Por
defecto -6V.
07: Bypass activado / desactivado cuando el SAI está apagado
Interfaz
Configuración
Parámetro 2: Activa o desactiva la función del bypass.
Puede elegir entre las siguientes dos opciones:
ENA: Bypass activado
DIS: Bypass desactivado (por defecto)
08: Configuración del rango de tensión para modo Bypass
Interfaz
Configuración
Parámetros 1 y 2:
Ajusta los límites de tensión para funcionar en
modo bypass, pulsando las flechas arriba y abajo.
HLS: Límite superior de tensión para modo bypass.
Modelos 200/208/220/230/240 VAC:
230-264: El límite superior en el parámetro 3 es desde 230Vac
hasta 264Vac.(Por defecto 264 Vac)
Modelos 100/110/115/120/127 VAC:
120-140: El límite superior de tensión en el parámetro 3 es desde
15
LA-ON-RACK
-
V.09
(2U)
120Vac hasta 140Vac.(Por defecto 132 Vac)
LLS: Límite inferior de tensión para modo bypass.
Modelos 200/208/220/230/240 VAC:
170-220: el límite inferior en el parámetro 3 es desde 170Vac
hasta 220Vac. (Por defecto 170 Vac)
Modelos 100/110/115/120/127 VAC:
85-115: El límite inferior de tensión en el parámetro 3 es desde
85Vac hasta 115Vac. (Por defecto 85 Vac)
09: Configuración del rango de frecuencia del Bypass
Interfaz
Configuración
Parámetros
1 y 2
: Ajusta los límites de frecuencia, para funcionar
en modo de bypass, pulsando las teclas arriba y abajo.
HLS: Límite superior de frecuencia para modo bypass.
Para modelos con frecuencia de salida de 50Hz:
51-55Hz: Límite superior de frecuencia desde 51Hz hasta
55Hz.(Por defecto 53.0Hz)
Para modelos con frecuencia de salida de 60Hz:
61-65Hz: Límite superior de frecuencia desde 61Hz a 65Hz.(Por
defecto 63.0Hz)
LLS: Límite inferior de frecuencia para modo bypass.
Para modelos con frecuencia de salida de 50Hz:
45-49Hz: Límite inferior de frecuencia desde 45Hz hasta
49Hz.(Por defecto 47.0Hz)
Para modelos con frecuencia de salida de 60Hz:
55-59Hz: Límite inferior de frecuencia desde 55Hz a 59Hz.(Por
defecto 57.0Hz)
10: Salidas programables activadas / desactivadas
Interface
Setting
Parámetro 2:
Salidas programables activadas o desactivadas
ENA: Salidas programadas activadas
DIS: Salida programable desactivada (Por defecto)
11: Configuración del tiempo de autonomía de las salidas programables
Interface
Setting
Parámetro 2
: Fija el tiempo de autonomía para las tomas
programables.
0-999: ajusta el tiempo de autonomía (durante el modo batería)
de 0 a 999 minutos para las salidas programables conectadas a
dispositivos no críticos. (Por defecto 999)
12: Configuración del tiempo de autonomía para las tomas generales
Interface
Setting
Parámetro 2
: Configura el tiempo de autonomía en modo
batería para las tomas generales (para dispositivos críticos).
0-999: ajusta el tiempo de autonomía (durante el modo
batería) de 0 a 999 minutos para las salidas generales.
DIS: Deshabilita la limitación y el tiempo de autonomía dependerá
de la capacidad de la batería (por defecto)
Nota: Cuando se fija “0”, el tiempo de autonomía será 10 seg.
16
LA-ON-RACK
-
V.09
(2U)
13: Configuración del AH total de la batería
Interface
Setting
Parámetro 2: Configuración del AH total de la batería del SAI.
7-999: configuración de la capacidad total de la batería desde 7 a 999 en
AH. Por favor, configure la correcta capacidad total de la batería si se
conecta un banco de baterías externo. (Ah de la batería por el número de
ramas del banco)
14: Configuración de la corriente máxima de carga
Interface
Setting
Pa
rámetro 2
: Configurar la corriente máxima de carga.
Cuando el SAI está equipado con un cargador adicional, las opciones de
configuración disponibles son 2/3/4.
2/3/4: configura la corriente máxima del cargador en 2/3/4 Amperios.
Cuando el SAI es un modelo de larga duración, las opciones disponibles
de configuración son 1/2/4/6/8.
1/2/4/6/8: configura la corriente máxima del cargador en 1/2/4/6/8
Amperios (Por defecto 8A)
15: Configuración de la tensión del cargador para carga forzada
Interface
Setting
Parámetro 2
: Configuración de la tensión del cargador para carga
forzada.
225-240: configuración de la tensión del cargador para carga forzada de
225 a 240 (unidad: 0.01V/celda). (Por defecto: 236)
16: Configuración de la tensión para carga de mantenimiento
Interface
Setting
Parámetro
2
: Configuración de la tensión del cargador para carga de
mantenimiento.
220-233: configuración de la tensión del cargador para carga de
mantenimiento desde 220 a 233 (unidad: 0.01V/celda) (Por defecto: 228)
00: Salir del modo configuración
Interface
Setting
Salir del modo configuración
00: Ajustes de salida
17
LA-ON-RACK
-
V.09
(2U)
3.6. Descripción del modo operativo
Modo operativo Descripción
Display LCD
Modo Online Cuando el voltaje de entrada está
dentro del rango aceptable, el SAI
proporcionará una corriente alterna (AC)
de salida limpia y estable. Al mismo
tiempo, el SAI carga la batería en modo
online.
Modo ECO Modo de ahorro energía:
Cuando la tensión de entrada está
dentro del rango aceptable, el SAI
conecta la entrada a la salida para
ahorrar energía. El SAI cargará también
la batería en modo ECO.
Modo AECO Cuando la tensión de entrada está
dentro del los límites +-3%Vo de la
tensión de salida configurada, el SAI
conecta la entrada a la salida para
ahorrar energía. El PFC y el inversor
están desconectados en este modo.
Modo de
conversión de
frecuencia
Cuando la frecuencia de entrada está
entre 40 Hz y 70 Hz, el SAI puede ser
programado con una frecuencia de
salida constante a 50 Hz o 60 Hz En
este modo el SAI continúa cargando la
batería.
Modo batería Cuando la tensión de entrada está fuera
del rango aceptable o hay un fallo de
alimentación el SAI aportará la energía
desde la batería y la alarma sonará
cada 5 segundos.
Modo Bypass El SAI conecta la entrada a la salida:
cuando la tensión de entrada es
aceptable, pero el SAI está
sobrecargado, el SAI entrará en modo
bypass. También se puede seleccionar
el modo bypass desde la configuración.
Cada 10 segundos, el SAI emite una
alarma.
Modo Espera Cuando el SAI se apaga, no alimenta la
salida, pero sí carga la batería.
18
LA-ON-RACK
-
V.09
(2U)
Modo avería Cuando ocurre un fallo, se muestran el
icono ERROR y el código de fallo.
3.7. Código errores
Ca
usa del fallo
Nº
error
Icono
Causa del fallo
Nº
error
Icono
No se enciende 01 x Corto inverter salida 14
Volt. Entrada alto 02 x Volt. Batería alto 27
Volt. Entrada bajo 03 x Volt. Batería bajo 28
Fallo en el arranque
suave del inversor
11 x Sobrecalentamiento 41
x
Volt. inverter alto 12 x Sobrecarga 43
Volt.inverter bajo 13 x
Fallo del cargador
45
x
3.8. Indicadores de alerta
Aviso
Icono
(parpadeante)
Alarma
Batería baja
Suena cada 2 segundos
Sobrecarga
Suena cada 2 segundos
Batería no conectada
Suena cada segundo
SAI sobrecargado
Suena cada 2 segundos
Error de conexión
Suena cada 2 segundos
EPO activado
Suena cada 2 segundos
Error de ventilación
Suena cada 2 segundos
Sobrecalentamiento
Suena cada 2 segundos
Error de carga de batería
Suena cada 2 segundos
Fallo de batería
Suena cada 2 segundos
(En este momento, el SAI está
apagado para recordar al usuario que
hay un problema con la batería)
Bypass fuera de rango de voltaje
Suena cada 2 segundos
Frecuencia del bypass inestable
Suena cada 2 segundos
Error EEPROM
Suena cada 2 segundos
Reemplazar batería
Suena cada 2 segundos
NOTA: La función "Error de conexión" ("Detección de fallas del sitio " en el software ViewPower)
puede ser habilitada/desactivada a través del software. Por favor, mire el manual del software
para ver los detalles.
19
LA-ON-RACK
-
V.09
(2U)
4. Solución de problemas
Si el SAI no funciona correctamente, por favor, resuelva el problema utilizando el cuadro
siguiente.
Síntoma
Posibles causas
Remedio
Sin indicación ni alarma, incluso
si la alimentación es normal.
La entrada de red AC no
está bien conectada.
Compruebe si el cable de
alimentación de entrada
está conectado a la red.
La entrada de red AC está
conectada a la salida del
SAI.
Conecte el cable de
alimentación de entrada a
la entrada AC del SAI
El icono y el código
parpadean en el display LCD y la
alarma suena cada segundo.
La función EPO está
activada.
Ajuste el cierre del circuito,
para desactivar la función
EPO.
Los iconos y
parpadean en el display LCD y la
alarma suena cada segundo.
Los cables de línea y
neutro de la entrada del
SAI están invertidos.
Rote la toma eléctrica 180º
y conectela al SAI
Los iconos y
parpadean en el display LCD y la
alarma suena cada segundo.
Las baterías (internas o
externas) no están bien
conectadas.
Compruebe si todas las
baterías están bien
conectadas.
Código de error 27, el
icono
parpadea en el display
LCD y la alarma suena
continuamente.
El voltaje de la batería es
demasiado alto o el
cargador falla.
Póngase en contacto con
su servicio asistencia.
Código de error 28, el
icono
parpadea en el display
LCD y la alarma suena
continuamente.
El voltaje de la batería es
demasiado bajo o falla el
cargador.
Póngase en contacto con
su servicio asistencia.
Los iconos y
parpadean en el display LCD y la
alarma suena dos veces cada
segundo.
El SAI está sobre cargado Elimine el exceso de carga
conectado al SAI.
El SAI está sobrecargado.
Los dispositivos conectados
al SAI son alimentados
directamente de la red a
través del bypass.
Elimine el exceso de carga
conectado al SAI
Después de repetidas
sobrecargas, el SAI está
bloqueado en modo bypass.
Los dispositivos conectados
al SAI se alimentan
directamente de la red.
Elimine el exceso de carga
conectado al SAI.
Después apague y reinicie
el SAI.
Código de error 43, el
icono
parpadea en el display
LCD y la alarma suena
continuamente.
El SAI se ha apagado
automáticamente debido a
la sobrecarga de salida del
SAI
Elimine el exceso de carga
conectado al SAI.
Después reinicie el SAI.
20
LA-ON-RACK
-
V.09
(2U)
Síntoma Posibles causas Remedio
Código de error 14 y la alarma
suena contínuamente.
El SAI se ha apagado
automáticamente, como
resultado de un corto
circuito a la salida del SAI.
Compruebe el cableado y
si los dispositivos
conectados a la salida del
SAI están en cortocircuito.
Códigos de error 1, 2, 3,
11, 12,
13 and 41 en el display LCD y la
alarma suena contínuamente.
Ha ocurrido un fallo
interno en el SAI. Hay dos
posibles causas:
1. La carga está en
funcionamiento, pero
directamente a través de
la red mediante el bypass.
2. No se suministra
electricidad a la carga.
Póngase en contacto con
su servicio asistencia.
El tiempo de autonomía es más
breve del valor nominal.
La batería no está
completamente cargada.
Cargue la batería durante
al menos 5 horas y luego
compruebe la capacidad.
Si el problema persiste,
póngase en contacto con
el servicio de asistencia.
Batería dañada. Póngase en contacto con
su servicio asistencia para
sustituir la batería.
El código de fallo 45 se muestra
en la pantalla LCD. Al mismo
tiempo, la alarma suena
continuamente.
El cargador no tiene salida
y la tensión en las baterías
es menor a 10V/PC
Contacte con su
distribuidor.
5. Almacenamiento y mantenimiento
Mantenimiento
El SAI contine partes no reutilizables. La batería tiene una vida de 3 ~ 5 años a 25 ° C de
temperatura ambiente. Cuando tengan que ser sustituidos, por favor, póngase en contacto
con su servicio asistencia.
Almacenamiento
Si es posible y por seguridad, antes de almacenarla cargue la batería durante 5 horas.
Mantenga el SAI protegido y en posición vertical, en un lugar, seco y fresco.
Durante el almacenamiento, recargue la batería de acuerdo con el siguiente cuadro:
Temperatura almacenaje Frecuencia de recarga Duración de la carga
-25°C - 40°C Cada 3 meses 1-2 horas
40°C - 45°C Cada 2 meses 1-2 horas
21
LA-ON-RACK
-
V.09
(2U)
6. Especifica
ciones
MODELO
LA-ON-1K-RACK-V.09 (L) LA-ON-2K-RACK-V.09 (L) LA-ON-3K-RACK-V.09 (L)
CAPACIDAD*
1000VA / 900W 2000VA / 1800W 3000VA / 2700W
ENTRADA
Rango de tensión
110 - 300 VAC ± 5% ó 55 - 150 VAC ± 5% al 50% de la capacidad
160 - 300 VAC ± 5% ó 80 - 150 VAC ± 5% al 100% de la capacidad
Rango de frecuencia 40Hz ~ 70Hz
Fase Monofásico con toma tierra (fase + neutro)
Factor de potencia
≧
0.99 a tensión nominal y al 100@ de carga
THDi
≦
5% @ tensión de entrada nominal
SALIDA
Tensión de salida 200/208/220/230/240 VAC ó 100*/110*/115*/120/127 VAC
Regulación de voltaje AC (Modo
batería)
± 1%
Rango de frecuencia (Rango
sincronizado)
47~53Hz o 57~63Hz
Rango de frecuencia (Modo batería)
50 Hz ± 0.1 Hz o 60Hz ± 0.1 Hz
Relación corriente de cresta
3:1
Distorsión harmónica
≦ ≦
2%THD (Carga lineal); 4%THD (Carga no lineal)
Tiempo
transferenc.
Modo AC a Modo batería Cero
Inverter a Bypass 4 ms (Típico)
Forma de onda (Modo batería) Onda Senoidal pura
EFICIENCIA
Modo AC 90% 91% 91%
Modo batería 88% 88% 90%
Modo ECO 97% 97% 97%
BATERÍA
Modelo
estándar
Tipo batería 12V / 9AH 12V / 7AH 12V / 9AH
Cantidad 2 4 6
Tiempo de recarga
típico
4 horas para recuperar 90% de la capacidad (Típico)
Corriente de carga
(máx)
1.5 A**
Voltaje de carga 27.4 VDC ±1% 54.8 VDC ±1% 82,1 VDC ±1%
Modelo de
larga
autonomía
Tipo batería y cantidad Dependiendo de la capacidad de las baterías externas
Corriente de carga
(máx)
8.0 A
Voltaje de carga 27.4 VDC ±1% 54.8 VDC ±1% 82,1 VDC ±1%
CONEXIONES
Salidas de corriente 4xIEC 6xIEC 8xIEC + 1xC19
Puertos de comunicación 1xUSB + 1xRS232 + 1xSlot inteligente SNMP
DATOS FÍSICOS
Modelo
estándar
Dimensiones
(Pr x An x Al (mm)
410x438x88 510x438x88 600x438x88
Peso neto (Kg) 11,6 19,5 27,4
Modelo larga
autonomía
Dimensiones
(Pr x An x Al (mm)
410x438x88 410x438x88 510x438x88
Peso neto (Kg) 6,4 6,5 10,5
AMBIENTE DE TRABAJO
Humedad 20-90 % RH @ 0- 40°C (sin condensación)
Nivel de ruido menos de 50 dBA @ 1 metro
GESTIÓN SOFTWARE
Smart RS-232 & USB Soporta Windows 2000/2003/XP/Vista/2008, 7/8, Linux, Unix y Mac
SNMP opcional Gestión de la alimentación desde el gestor SNMP y navegador web.
Nota 1: L Significa modelo de larga autonomía
* La capacidad del SAI se reduce al 95% cuando el voltaje de salida se ha fijado en 115VAC, al 90% cuando se ha fijado en 110VAC y al
80% cuando se ha fijado en 100VAC/200VAC/208VAC.
** Si el SAI estándar es equipado con un cargador adicional, las opciones de configuración disponibles son 2A, 3A y 4A.
Especificaciones sujetas a cambios sin previo aviso
Loading...
