Page 1
主機板使用手冊主機板使用手冊
主機板使用手冊
主機板使用手冊主機板使用手冊
935-D200C1-006G
87720548C
Page 2
主機板使用手冊
著作權著作權
著作權
著作權著作權
本使用手冊所提供訊息受著作權所保護，未經許可請勿任意拷貝、引
用或變更其內容。
本手冊僅為安裝資訊參考之用，對於手冊與產品在特定方面之適用
性，製造商在此並無任何立場的表達，亦無任何型式之擔保或其它暗
示；使用者必需自行承擔使用之風險。此外，本產品之規格與手冊內
容變更亦不另行通知；本產品製造商保有隨時更改之權利，而且並無
主動通知任何人之義務。
© 2005 年印製 - 版權所有，翻印必究
註冊商標註冊商標
註冊商標
註冊商標註冊商標
本使用手冊中所出現之產品型號與註冊商標皆為其所屬公司所有，於
本手冊中僅作為識別之用。
2
Page 3
主機板使用手冊
FCC and DOC Statement on Class B
This equipment has been tested and found to comply with the limits for
a Class B digital device, pursuant to Part 15 of the FCC rules. These
limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a residential installation. This
equipment generates, uses and can radiate radio frequency energy and, if
not installed and used in accordance with the instruction manual, may
cause harmful interference to radio communications. However, there is
no guarantee that interference will not occur in a particular installation. If
this equipment does cause harmful interference to radio or television
reception, which can be determined by turning the equipment off and on,
the user is encouraged to try to correct the interference by one or more
of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and the receiver.
• Connect the equipment into an outlet on a circuit different from that
to which the receiver is connected.
• Consult the dealer or an experienced radio TV technician for help.
Notice:
1. The changes or modifications not expressly approved by the party
responsible for compliance could void the user's authority to operate
the equipment.
2. Shielded interface cables must be used in order to comply with the
emission limits.
3
Page 4
主機板使用手冊
目目
目
目目
錄錄
錄
錄錄
關于本手冊關于本手冊
關于本手冊
關于本手冊關于本手冊
非產品保固範圍非產品保固範圍
非產品保固範圍
非產品保固範圍非產品保固範圍
靜電預防措施靜電預防措施
靜電預防措施
靜電預防措施靜電預防措施
安全注意事項安全注意事項
安全注意事項
安全注意事項安全注意事項
產品包裝明細產品包裝明細
產品包裝明細
產品包裝明細產品包裝明細
相關組件相關組件
相關組件
相關組件相關組件
第一章第一章
第一章
第一章第一章
規格 ................................................................. ...............................9
功能/特色 .......................................................................................12
第二章第二章
第二章
第二章第二章
主機板配置圖 ............................................................................... 17
系統記憶體 ................................................................................... 18
中央處理器（CPU） ................................................................... 22
跳線設定 ....................................................................................... 28

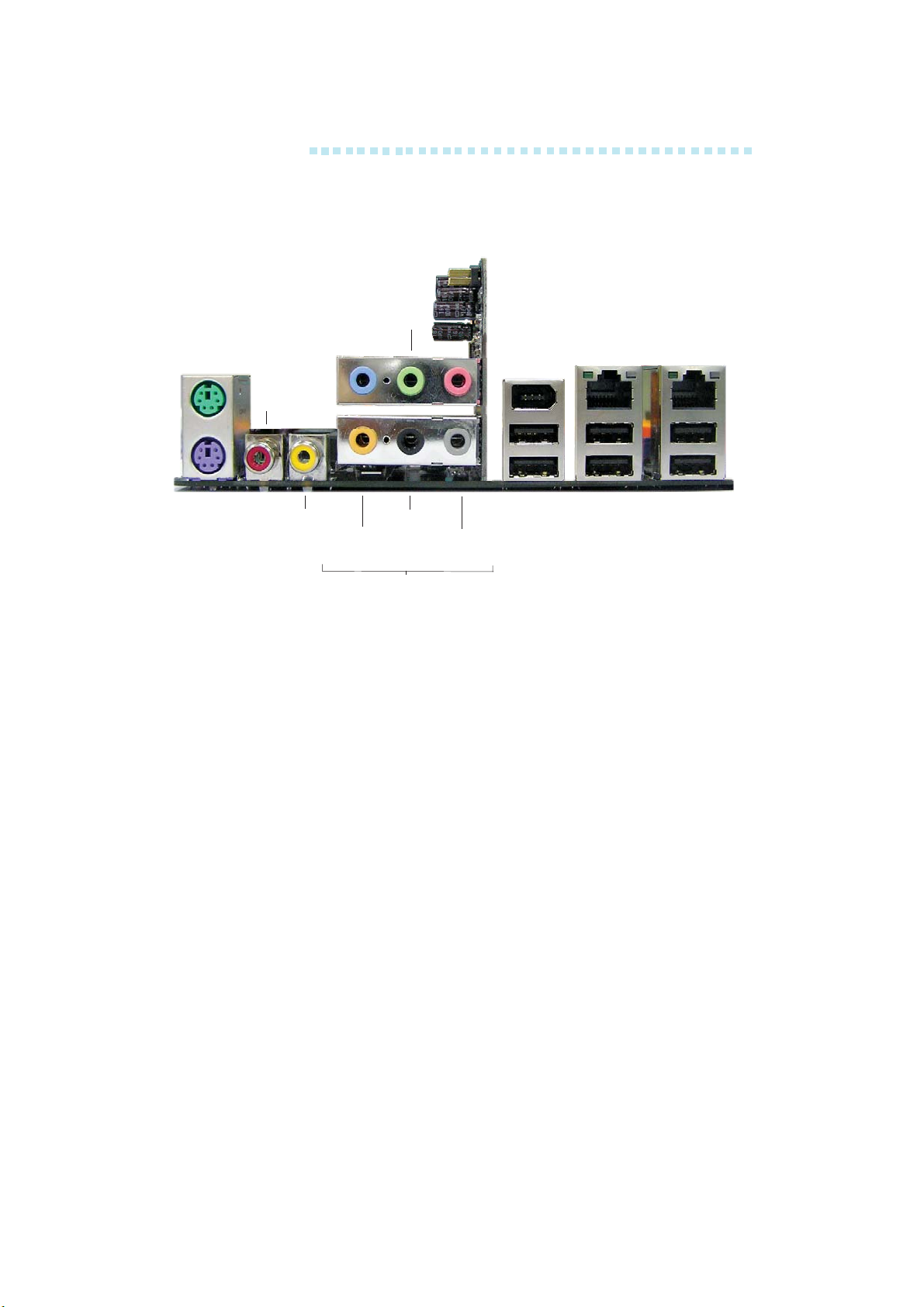

背板輸出/輸入埠 .......................................................................... 34
輸出/輸入接頭 .............................................................................. 45
ATI CrossFire 技術..............................................................................63
.........................................................................6.........................................................................6
.........................................................................6
.........................................................................6.........................................................................6
..................................................................6..................................................................6
..................................................................6
..................................................................6..................................................................6
......................................................................7......................................................................7
......................................................................7
......................................................................7......................................................................7
......................................................................7......................................................................7
......................................................................7
......................................................................7......................................................................7
......................................................................8......................................................................8
......................................................................8
......................................................................8......................................................................8
.............................................................................8.............................................................................8
.............................................................................8
.............................................................................8.............................................................................8
簡介簡介
簡介
簡介簡介
硬體安裝硬體安裝
硬體安裝
硬體安裝硬體安裝
第三章第三章
第三章
第三章第三章
第四章第四章
第四章
第四章第四章
4
BIOS BIOS
BIOS
BIOS BIOS

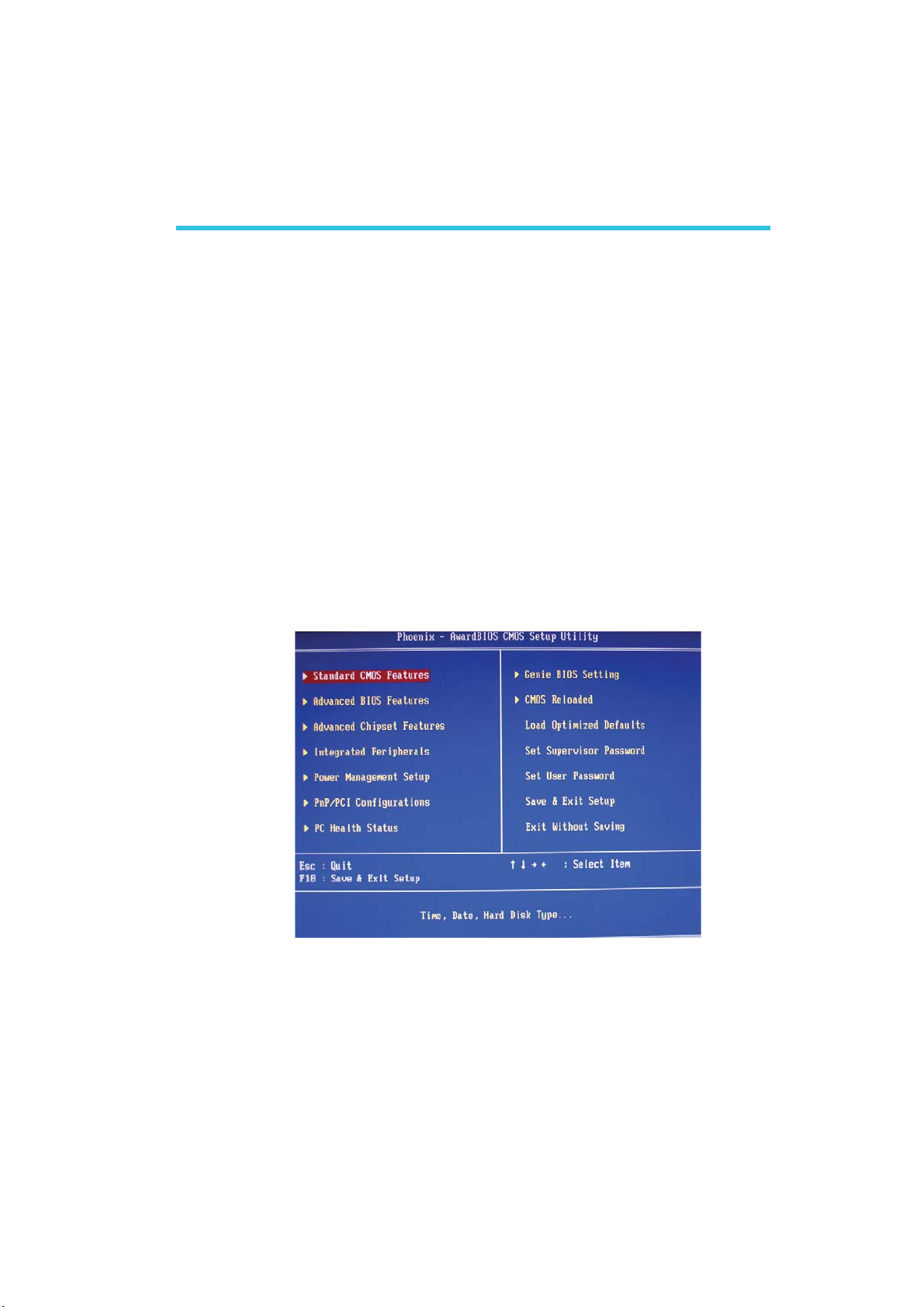

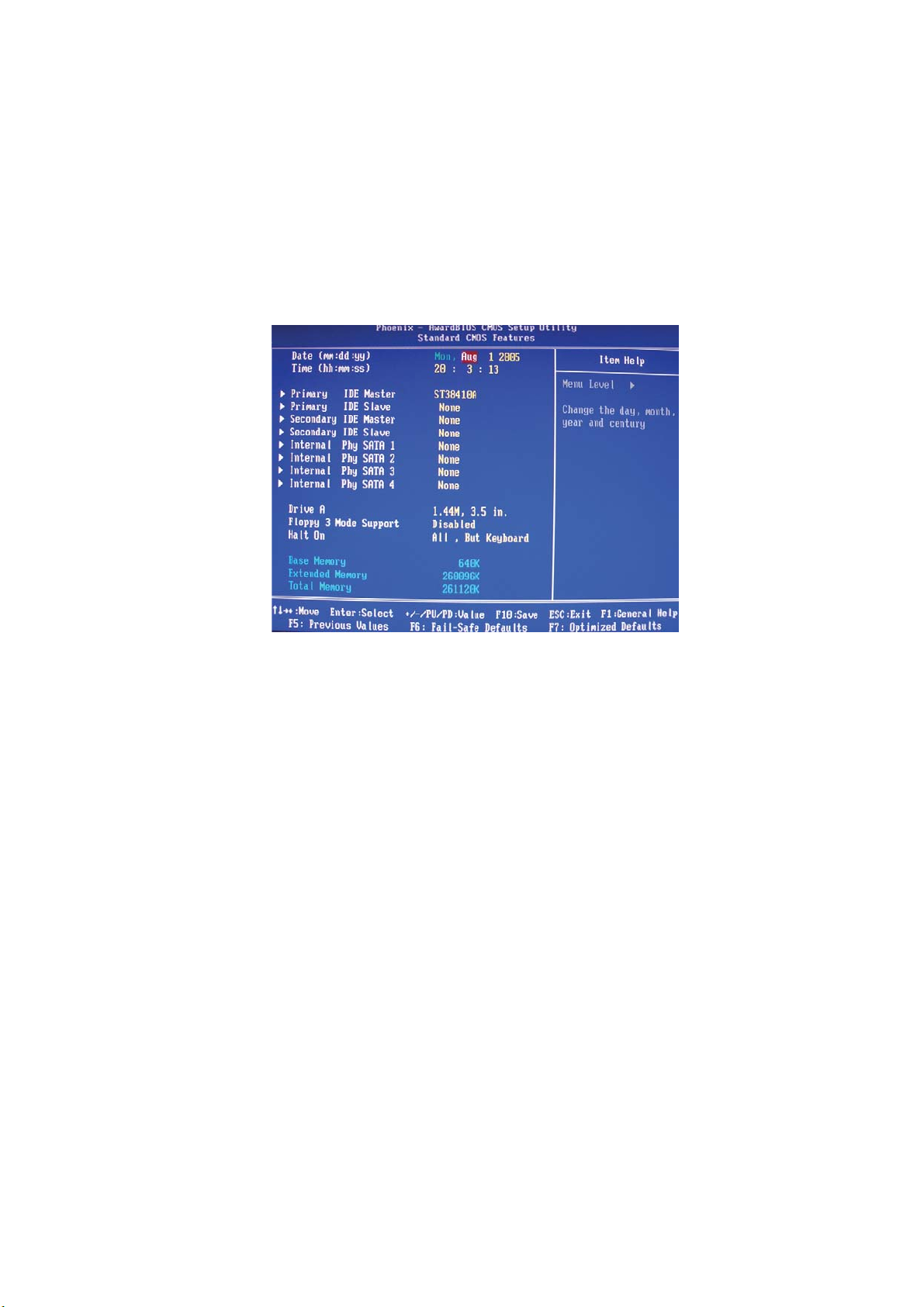

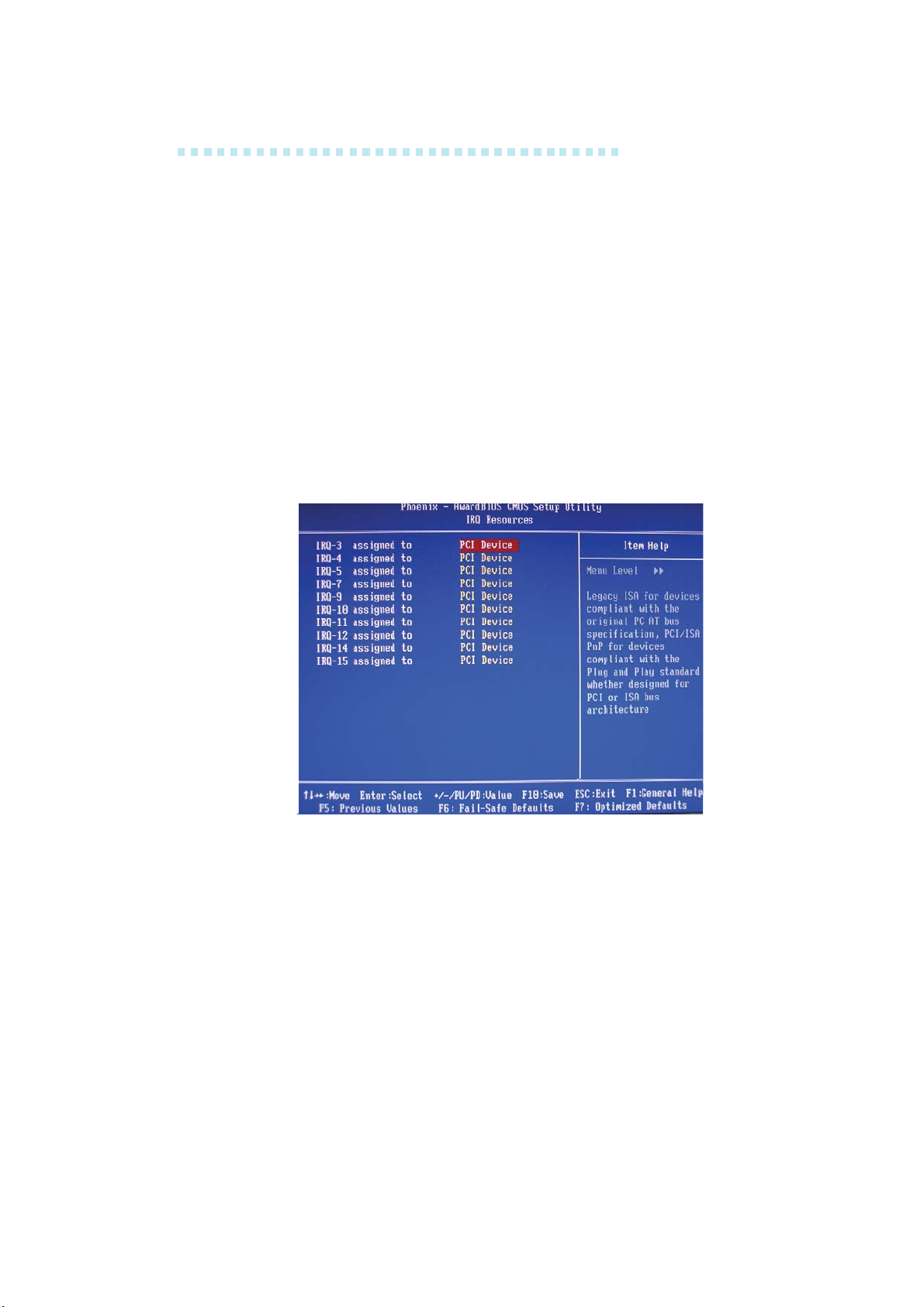

Award BIOS 設定程式 .................................................................71
ATI RAID BIOS ......................................................................... 116
Sil3114 SataRAID BIOS....................................................................116
更新 BIOS ................................................................................... 117
軟體支援軟體支援
軟體支援
軟體支援軟體支援
驅動程式與軟體程安裝 ............................................................ 119
程式安裝注意事項.................................................................... 137
設定設定
設定
設定設定
Page 5
附錄附錄
附錄
附錄附錄
附錄附錄
附錄
附錄附錄
A A
A
A A
開機自我測試(POST)警告嗶聲 ................................................ 138
錯誤訊息 ..................................................................................... 138
B B
B
B B
故障排除檢查清單..................................................................... 140
錯誤訊息解讀錯誤訊息解讀
錯誤訊息解讀
錯誤訊息解讀錯誤訊息解讀
故障排除故障排除
故障排除
故障排除故障排除
5
Page 6
關于本手冊關于本手冊
關于本手冊
關于本手冊關于本手冊
本手冊包含系統主機板的詳細訊息。或許某些訊息於多語言手
冊之所含訊息有不協調之處，此時以多語言手冊為准。此多語
言手冊包含于系統主板的包裝盒中。
請閱讀使用手冊，然后在CD-ROM放入CD，顯示器會彈出自動
運行畫面(Mainboard Utility CD)，單擊“TOOLS”圖示，然后在主
選單中選擇“Manual”選項。
非產品保固範圍：非產品保固範圍：
非產品保固範圍：
非產品保固範圍：非產品保固範圍：
1. 產品因不當使用，自行拆解或更換零件，或是任意變更規格
所造成的故障與損壞，不在保固範圍內。
2. 產品的不當使用與安裝，或已經過任意更改與修正，產品保
固即告無效。
3. 除非使用手冊提出特別說明，否則在任何情形下均不得對產
品任意調整或修正；若有相關之需求，須將產品送回由原銷
售單位、原製造商或已獲認可之服務單位來提供所須服務。
4. 產品一經變更或修改，以及任何因間接、特殊或意外情況所
造成的損害，我們概不負責。
Page 7
靜電預防措施靜電預防措施
靜電預防措施
靜電預防措施靜電預防措施
靜電極易在無任何征兆的情況下造成pc,主機板以及其他元件的
損傷，因此，必須采取相應的預防措施防止靜電的結集。
1. 在主機板安裝之前，請不要將其從防靜電包裝中取出。
2. 安裝時，請帶上防靜電手環。
3. 請在無靜電工作台上從事安裝准備工作。
4. 請用手握住主機板邊緣，小心不要踫到任何元件以及相關連
接設備。
5. 安裝模組時，不要握住整個模組，請拿住模組的兩端，避免
接觸模組接腳。
提示提示
提示：
提示提示
主機板上的處理器、硬碟、介面卡等元件容易因靜電而受
損。使用者最好能在無靜電工作台進行主機板的安裝；若
無這類工作台，則應採行其它的防靜電措施，如：戴上防
靜電手環，或是在安裝過程中常常碰觸金屬機殼以中和靜
電.
安全注意事項安全注意事項
安全注意事項
安全注意事項安全注意事項
電源電源
電源
電源電源
• 請使用正確的交流電壓。
• 系統安裝時，在打開機殼前請先拔掉電源線，於安 裝完畢機殼裝妥
後再接上電源，以防觸電。
電池電池
電池
電池電池
• 不當的電池安裝方式可能導致電池爆裂。
• 請依據製造商建議安裝適當類型的電池。
• 請依據電池製造商的指示處置廢棄電池。
7
Page 8
產品包裝明細產品包裝明細
產品包裝明細
產品包裝明細產品包裝明細
主機板的包裝包括以下內容，如果發現缺失或損壞，請聯系您
的經銷商或者銷售代表。
;;
; 一塊主機板
;;
;;
; 一塊卡拉揚音效模組
;;
;;
; 兩條 IDE 圓排線
;;
;;
; 一條軟碟圓排線
;;
;;
; 四條 Serial ATA 資料排線
;;
;;
; 兩條Serial ATA 電源排線
;;
;;
; 一片 I/O 背板
;;
;;
; 一張SATA驅動軟碟（關於ATI SB450與Silicon Image Sil 3114
;;
RAID）
;;
; 一張“Mainboard Utility”光碟片
;;
;;
; 一本主機板使用手冊
;;
產品包裝內容會因不同的銷售區域而異，有關實際附件明細或其
它產品問題，請洽詢當地經銷商或業務代表。
相關組件相關組件
相關組件
相關組件相關組件
主板安裝完成之后，應著手准備基本的組件。如果是全新組
裝，您至少應准備：
• 一塊CPU
• 記憶體模組
• 存儲裝置，如硬牒機，CD-ROM等
要順利使用，您還應該准備一些必須的系統外部插件，一般包
括鍵盤，滑鼠，顯示器等。
Page 9
第一章第一章
第一章
第一章第一章
規格規格
規格
規格規格
- -
-
- -
簡介簡介
簡介
簡介簡介
中央處中央處
中央處
中央處中央處
前端匯流排前端匯流排
前端匯流排 2000MT/s HyperTransport 介面
前端匯流排前端匯流排
晶片組晶片組
晶片組 ATI
晶片組晶片組
系統記憶體系統記憶體
系統記憶體 四個 184-pin DDR SDRAM DIMM 插槽
系統記憶體系統記憶體
擴充插槽擴充插槽

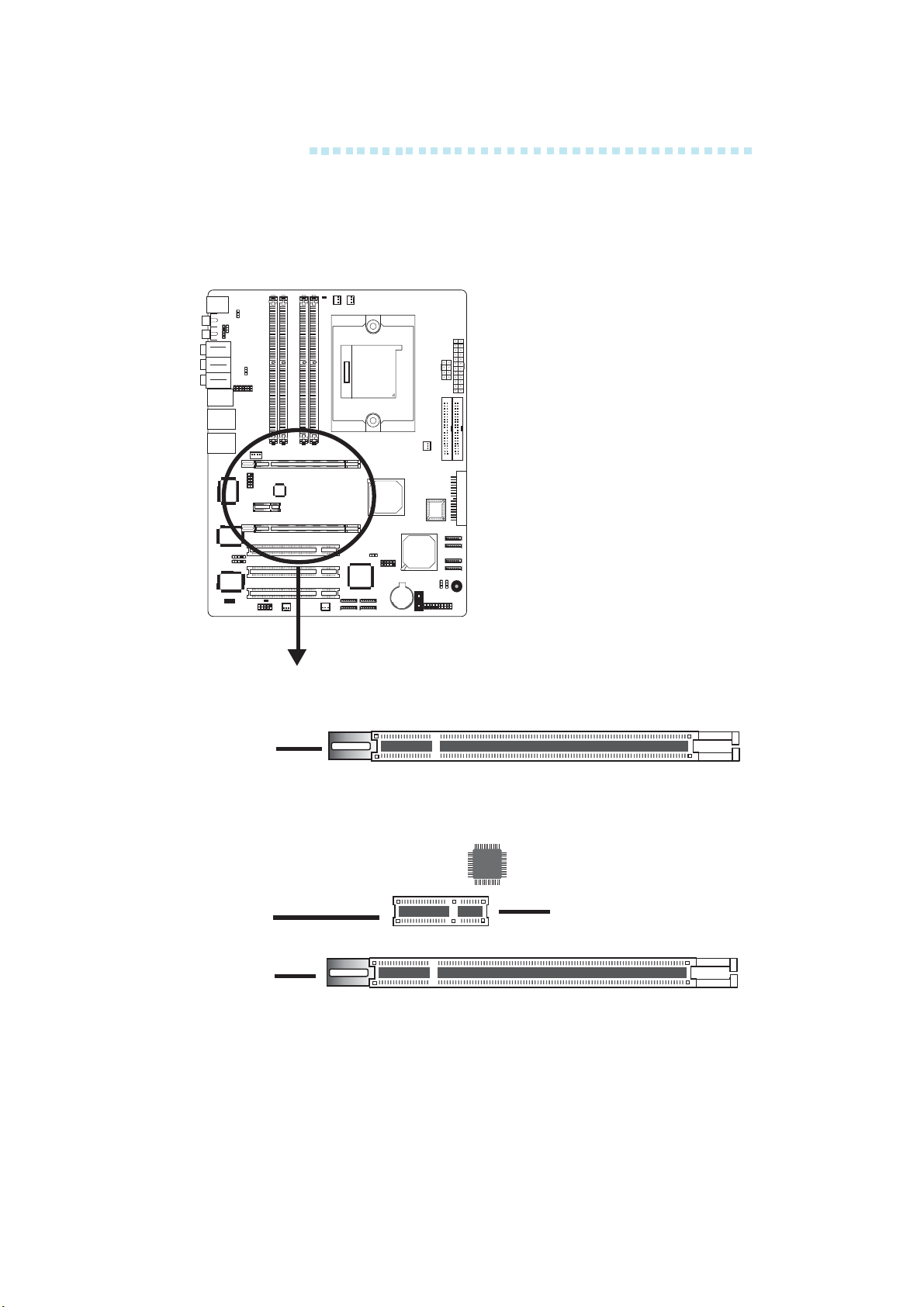

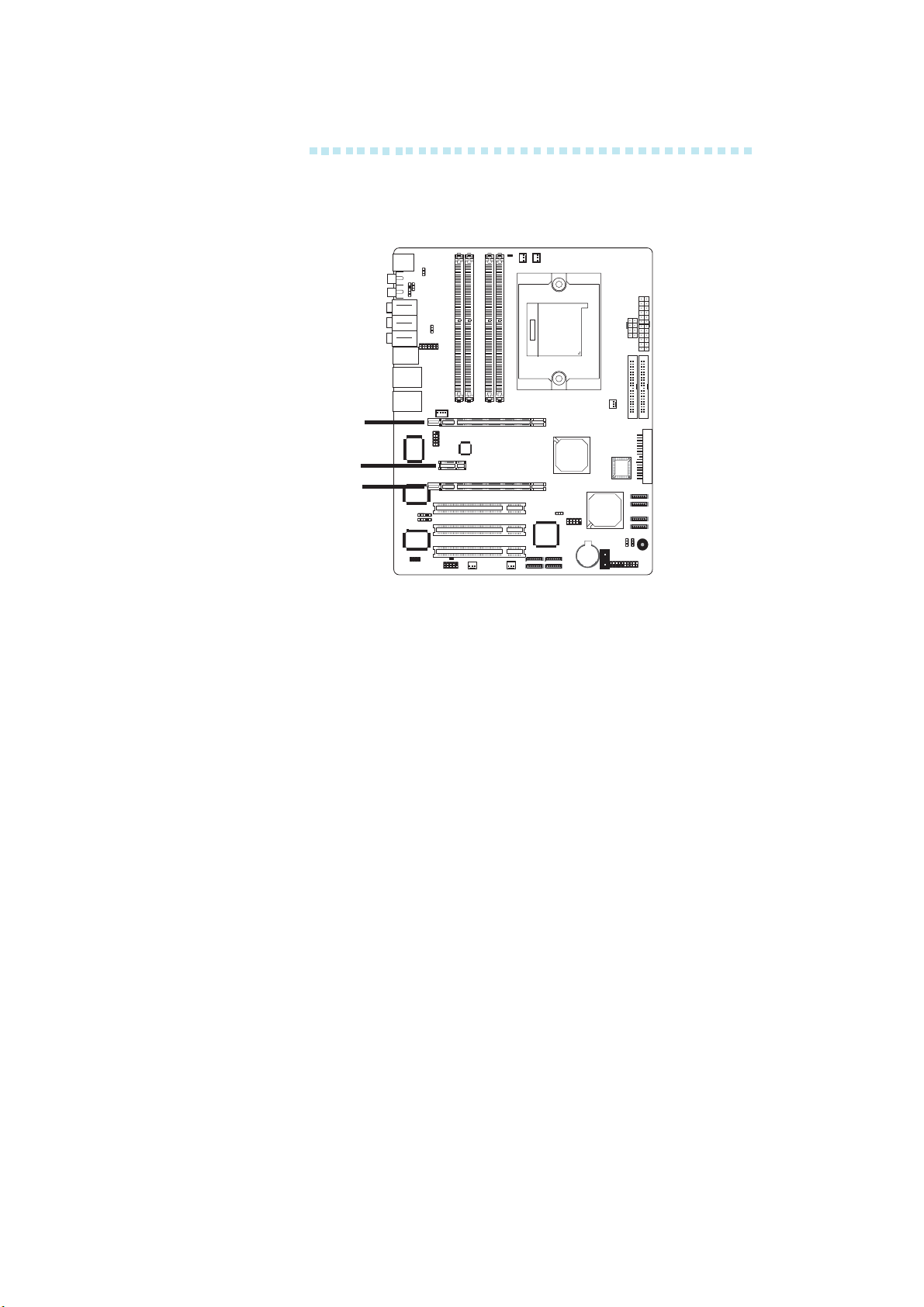

擴充插槽 兩組PCI Express x16插槽：
擴充插槽擴充插槽
理器理器
理器 AMD AthlonTM 64 FX/ AthlonTM 64/ Sempron
理器理器
Socket 939
®
晶片
- 北橋：ATI Radeon
- 南橋：ATI
支援雙通道 (128-bit) 記憶體介面
支援4GB 系統記憶體
支援PC2100 (DDR266), PC2700 (DDR333) 與 PC3200
(DDR400) DDR SDRAM DIMM
支援 x8/x16, non-ECC unbuffered DIMM，最高為 512Mb
的 DDR 顆粒
CrossFire模式-每個x16插槽運行頻寬為x8
單VGA模式- PCIE1插槽運行頻寬為x16
PCIE3插槽運行頻寬為x1
一組PCI Express x1插槽
三組PCI插槽
®
SB450
®
Xpress 200 CrossFire
TM
BIOSBIOS
BIOS Award BIOS
BIOSBIOS
CMOS Reloaded
CPU/DRAM 超頻設定
CPU/DRAM/晶片組電壓調昇設定
4Mbit 快閃記憶體
節電設計節電設計

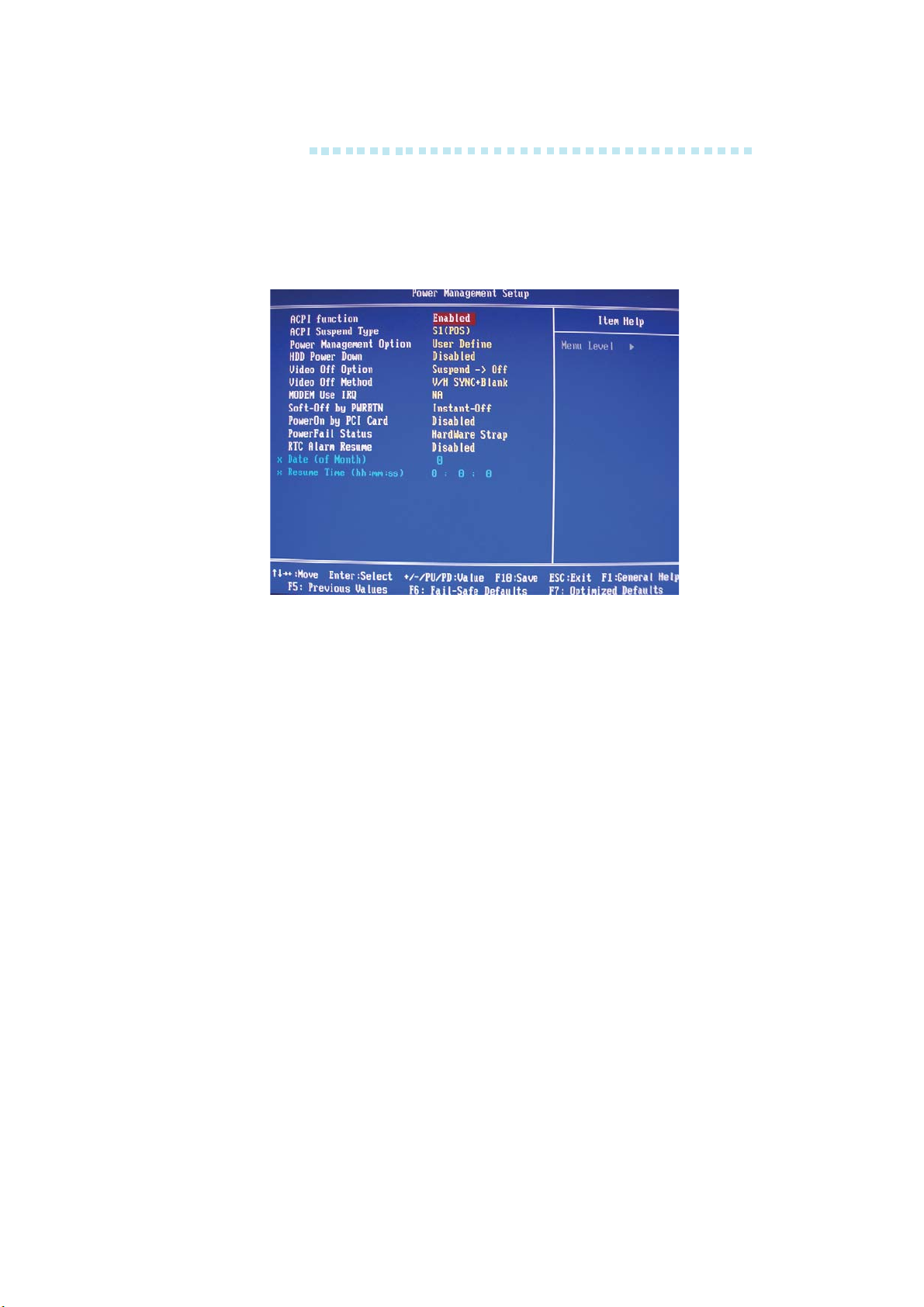

節電設計 ACPI 規格與 OS 直接電源管理
節電設計節電設計
ACPI STR (Suspend to RAM) 功能
PS/2 鍵盤/滑鼠喚醒功能
USB 鍵盤/滑鼠喚醒功能
網路喚醒功能
來電振鈴喚醒功能
定時系統啟動功能
AC 電源中斷系統回復狀態控制
9
Page 10
主機板使用手冊

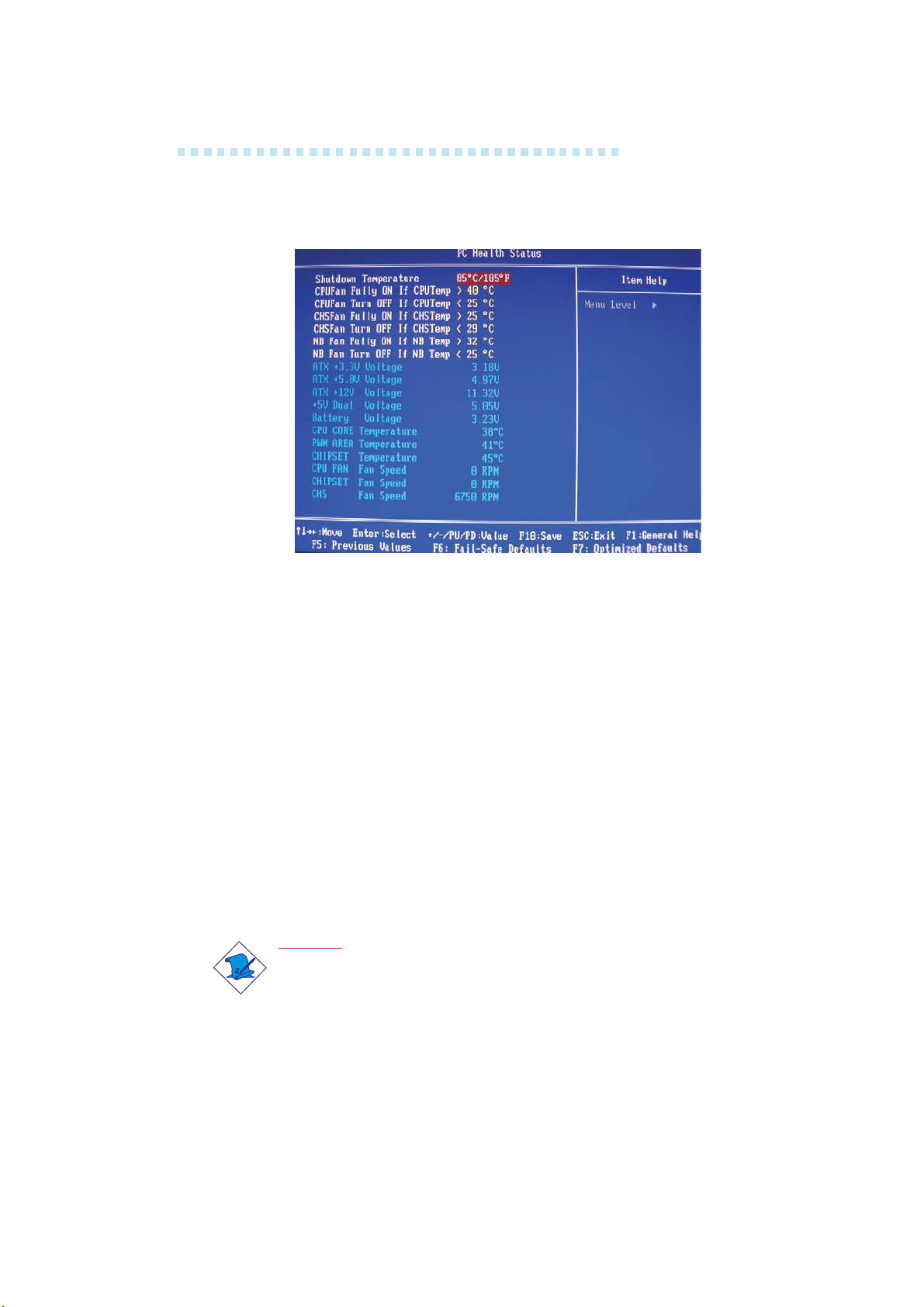

硬體監控功能硬體監控功能
硬體監控功能 CPU/系統/晶片組溫度監控
硬體監控功能硬體監控功能
12V/5V/3.3V/Vcore/Vbat/5Vsb/Vchipset/Vdram 電壓監
控
CPU風扇/Fan 2/Fan 3風扇轉速監控
CPU過熱防謢功能可於系統開機時監控 CPU溫度
內建音效特征內建音效特征

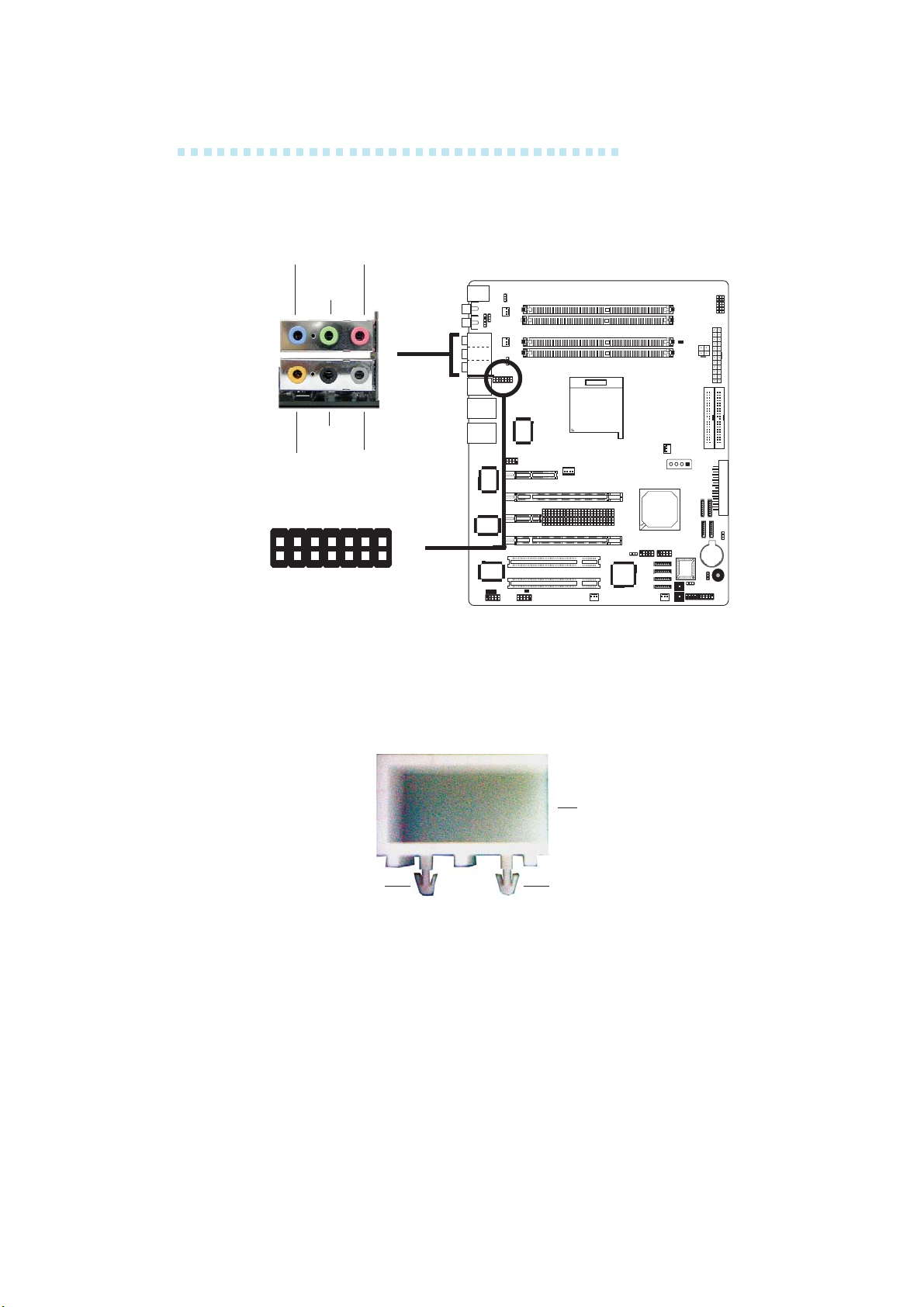

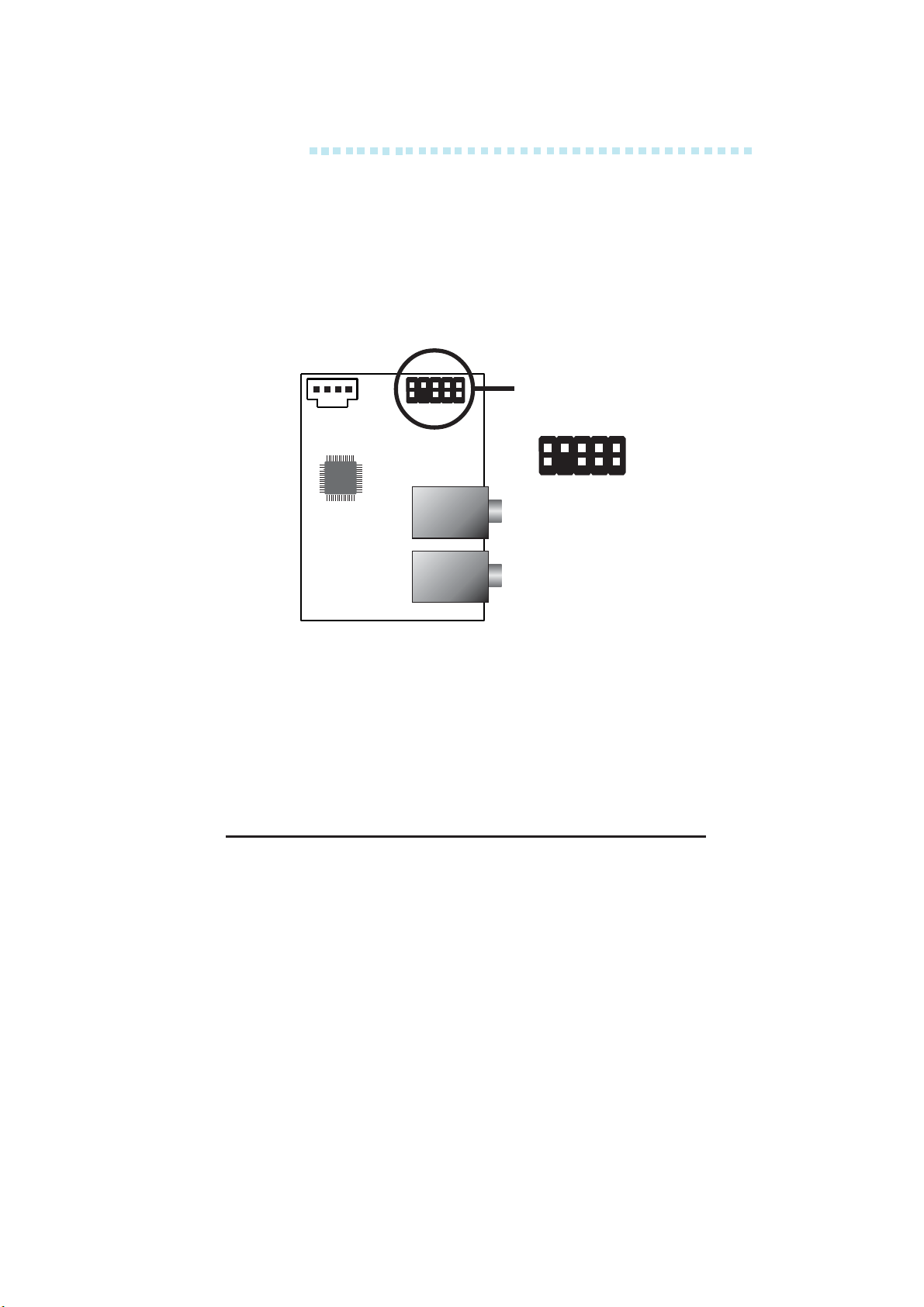

內建音效特征 卡拉揚音效模組：
內建音效特征內建音效特征
- Realtek ALC850 八通道HD音效編解碼器
- 六個音源插孔
- 一個 CD-in 接頭
- 一前方音源接頭
真實的立體聲線性位準輸出
S/PDIF-in/out 介面
內建網路功能內建網路功能
內建網路功能 雙重 Gigabit 網路 -Marvell 88E8053 PCI Express與
內建網路功能內建網路功能
Marvell 88E8001 PCI LAN
完全相容於 IEEE 802.3 (10BASE-T), 802.3u (100BASETX) 與 802.3ab (1000BASE-T) 標準
整合電源管理功能
支援 wire for management
IDEIDE
介面介面
IDE
介面 支援兩個I DE 接頭，可連接多達四個UltraDMA
IDEIDE
介面介面
133Mbps硬碟
RAIDRAID
RAID
RAIDRAID
ATAATA
ATA
ATAATA
的的
的
的的
介面介面
介面
介面介面
SerialSerial
Serial
SerialSerial
ATI SB450 晶片支援四個 Serial ATA 埠 (僅適用於
LANPARTY UT RDX200 CF-D)：
- SATA 速度可達 1.5Gb/s
-RAID 0 、 RAID 1
Silicon Image Sil 3114 晶片支援四個 Serial ATA 埠 (僅
適用於 LANPARTY UT RDX200 CF-DR)：
-SATA 速度可達 1.5Gb/s
-支援 RAID 0, RAID 1 、RAID 0+1與 RAID 5
IEEE1394IEEE1394
IEEE1394 VIA VT6307
IEEE1394IEEE1394
兩個100/200/400 Mb/sec埠
10
Page 11
主機板使用手冊
背板背板
I/OI/O
背板
背板背板
介面介面
I/O

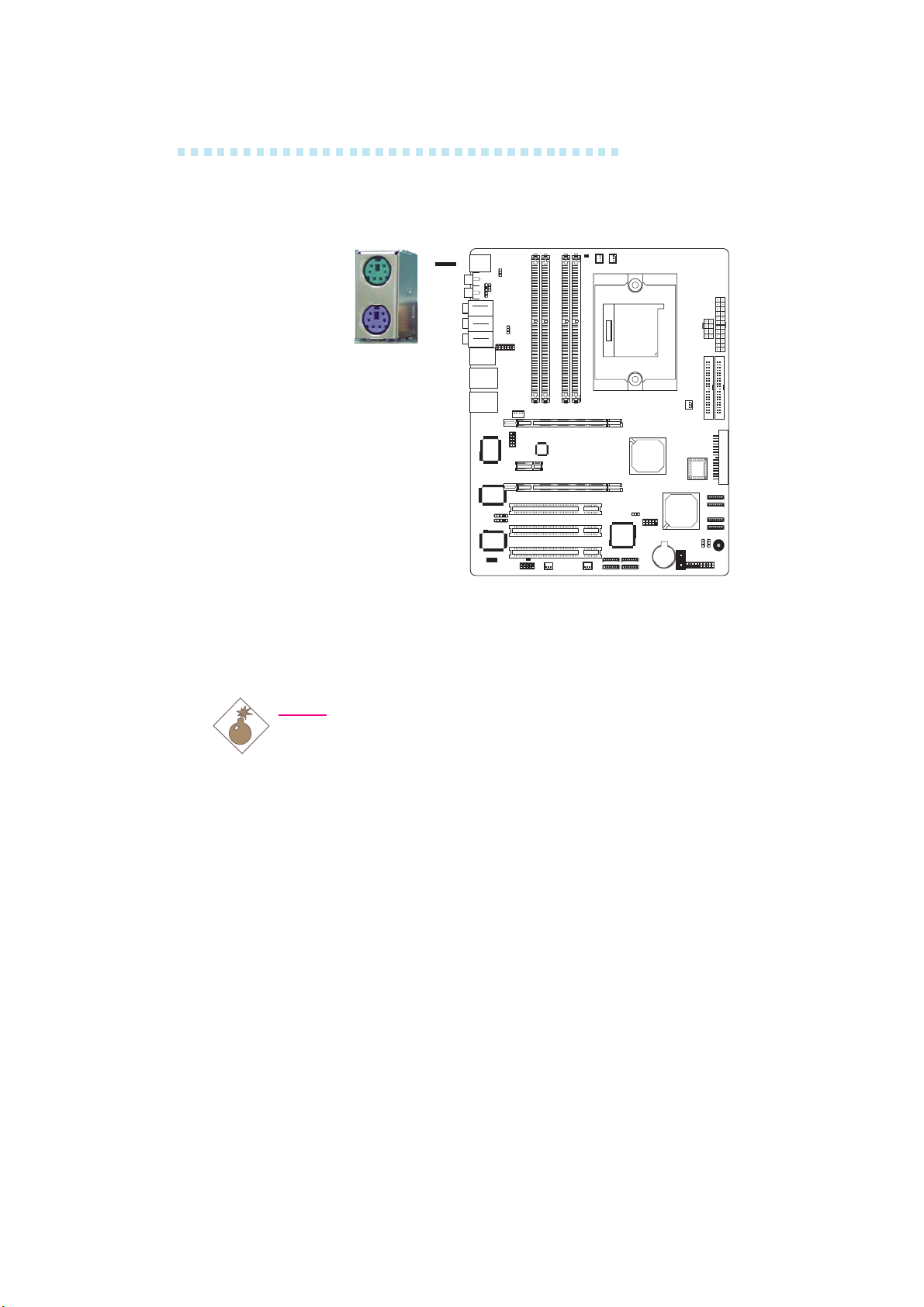

介面 一個 mini-DIN-6 PS/2 滑鼠埠
I/OI/O
介面介面
一個 mini-DIN-6 PS/2 鍵盤埠
兩個 S/PDIF RCA 插孔 (S/PDIF-in 與 S/PDIF-out)
卡拉揚音效模組 (六個音效插孔)
一個 IEEE 1394 埠
兩個 RJ45 網路埠
六個 USB 2.0/1.1 埠
I/OI/O
接頭接頭
I/O
接頭 一個 USB 接頭，可接出兩個額外的 USB 2.0/1.1 外
I/OI/O
接頭接頭
接埠
一個 IEEE 1394 接頭
一個串列埠接頭
一個卡拉揚音效模組接頭
一個前方音源接頭，可接出 line-out 和 mic-in 外接
埠 (於卡拉揚音效模組上)
一個 CD-in 音源輸入接頭 (於卡拉揚音效模組上)
一個 S/PDIF 光纖接頭
一個 IRDA 接頭
一個 CIR 接頭
Serial ATA 接頭：
八個 Serial ATA 接頭(僅適用於LANPARTY UT
RDX200 CF-DR)
四個 Serial ATA 接頭(僅適用於LANPARTY UT
RDX200 CF-D)
兩個 IDE 接頭
一個9 0
o
軟碟機接頭
一個 24-pin ATX 電源接頭
一個8-pin ATX 12V 電源接頭
一個 4-pin 5V/12V 電源接頭 (FDD 類型)
一個前方面板接頭

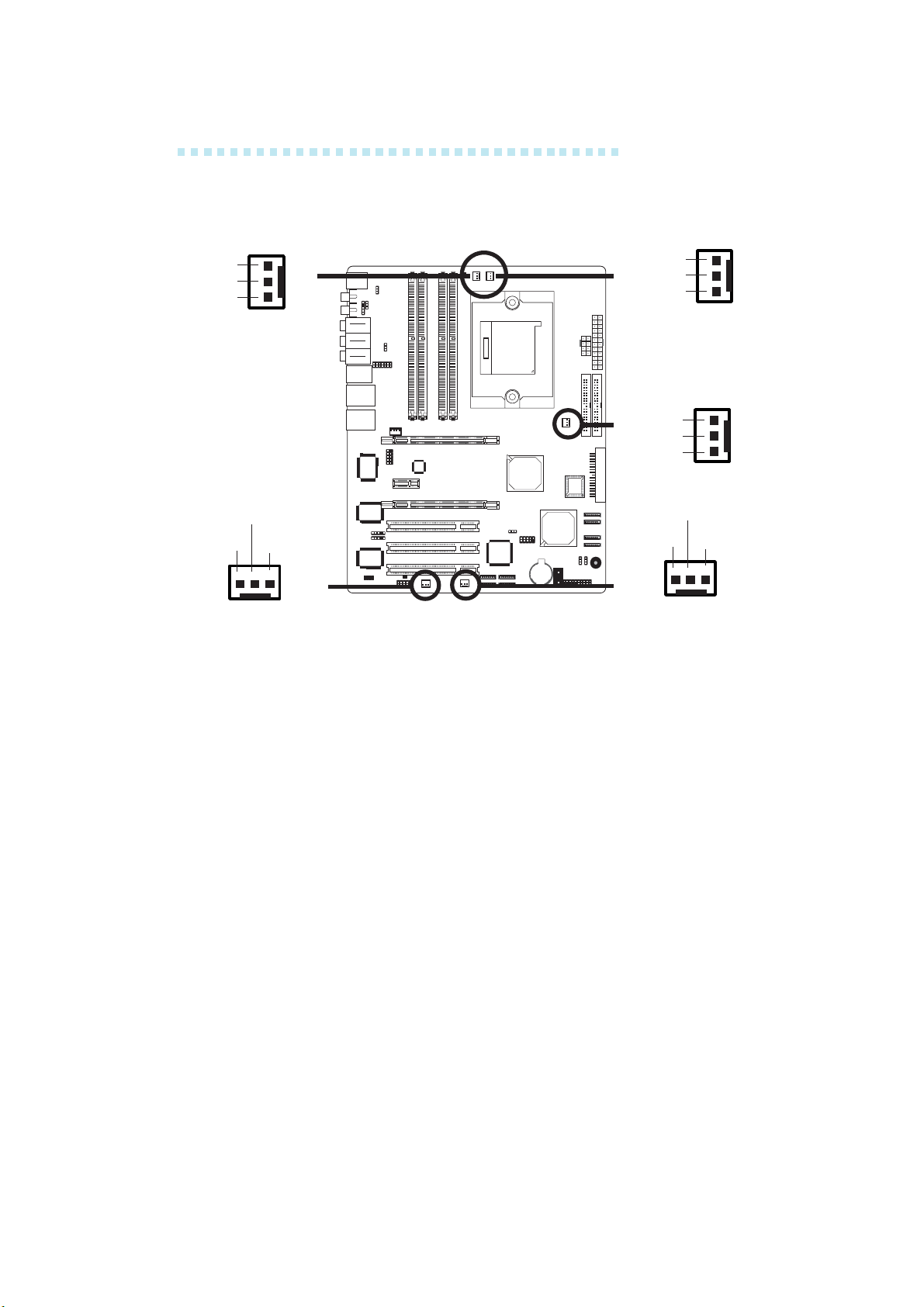

五個風扇接頭
四個診斷用 LED
EZ 簡易開關 (電源開關與重置開關)
PCBPCB
PCB ATX form factor
PCBPCB
24cm (9.45”) x 30.5cm (12”)
11
Page 12
主機板使用手冊
功能功能
功能
功能功能
//
特色特色
/
特色
//
特色特色
TMTM
TM
AMD AthlonAMD Athlon
AMD Athlon
AMD AthlonAMD Athlon
本主機板可支援 AMD Athlon
器具備優異的運算效能，可讓 32-bit 與 64-bit 的應用軟體同時在同
一個平台上運作，滿足多數應用軟體的需求。作業系統與應用軟
體可擷取大量的記憶體，處理更多資料，因而可提昇系統效能。
CG版或更新版本的 Athlon
穩定的系統運作環境。使用者可以在 BIOS 的 Genie BIOS Setting
中的 DRAM Configuration 下進行相關設定。
ATI CrossFire ATI CrossFire
ATI CrossFire
ATI CrossFire ATI CrossFire

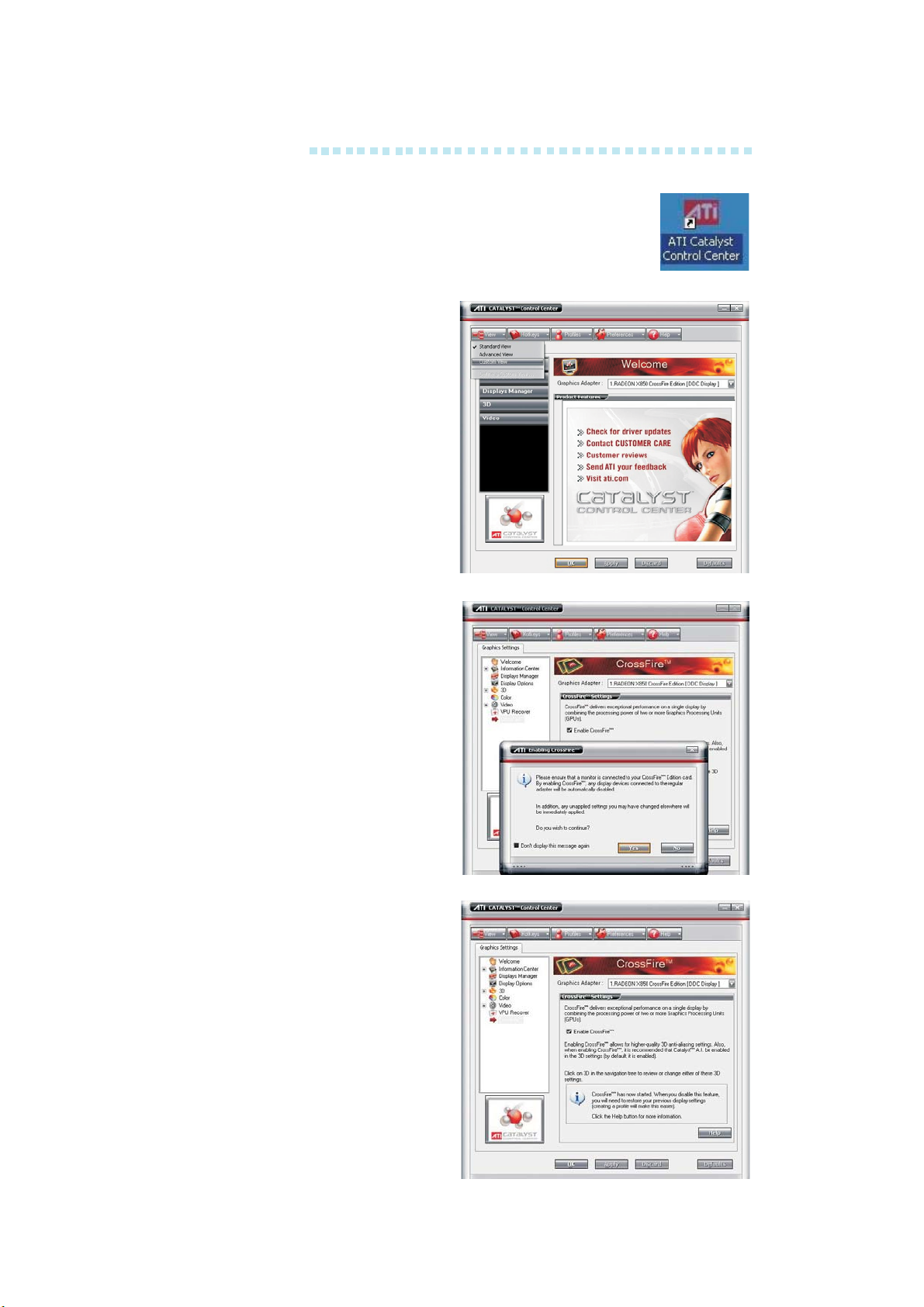

ATI的CrossFire技術使個人電腦的性能達到一個新的頂峰。透過
連接一塊Radeon CrossFire Edition顯示卡和一塊標准PCI Express顯示
卡，系統內部的多GPU(Graphics Processing Units)可使游戲運行加
速，并且可提高圖形質量。
PCI ExpressPCI Express
PCI Express
PCI ExpressPCI Express
TMTM
64 64
64
64 64
TM TM
TM
TM TM
TechnologyTechnology
Technology
TechnologyTechnology
TM
64 處理器。AMD AthlonTM 64 處理
TM
64 處理器支援 2T Timing，提供了更
PCI Express 為一高速匯流排，藉由多數通道的組成來提昇傳輸能
力。本主機板可支援實體層 x1 與 x16 的通道寬度。
PCI Express x1 支援每秒 250MB 的傳輸率 ；PCI Express x16 架構可
提供高效能的繪圖基礎，使PCI Express通道傳輸率達到4 Gb/s。
CPU CPU
CPU
CPU CPU
系統啟動時會自動偵測 CPU 溫度，以避免 CPU 因過熱而受損；
一旦偵測到 CPU 溫度超過系統預設的上限值，系統會自動關閉。
此功能可避免 CPU 因過熱而受損，確保系統運作的穩定性。
DDRDDR
DDR
DDRDDR
DDR (Double Data Rate) 為 SDRAM 記憶體的一種，它在每一時脈
的上升緣及下降緣都會進行資料的讀寫，以達成雙倍的資料傳
輸效率。
過熱防護功能過熱防護功能
過熱防護功能
過熱防護功能過熱防護功能
12
Page 13
主機板使用手冊
CMOS ReloadedCMOS Reloaded
CMOS Reloaded
CMOS ReloadedCMOS Reloaded
這項獨特的技術可讓使用者依據不同的目的需求，在 BIOS 中自
行儲存多組不同的設定值，並可依據自己的喜好來命名，而且
隨時可以載入任一組設定。使用者可以很輕易地在幾組不同的
設定間切換，對於需要使用到多組 BIOS 設定的超頻玩家尤其簡
便。
卡拉揚音效模組卡拉揚音效模組

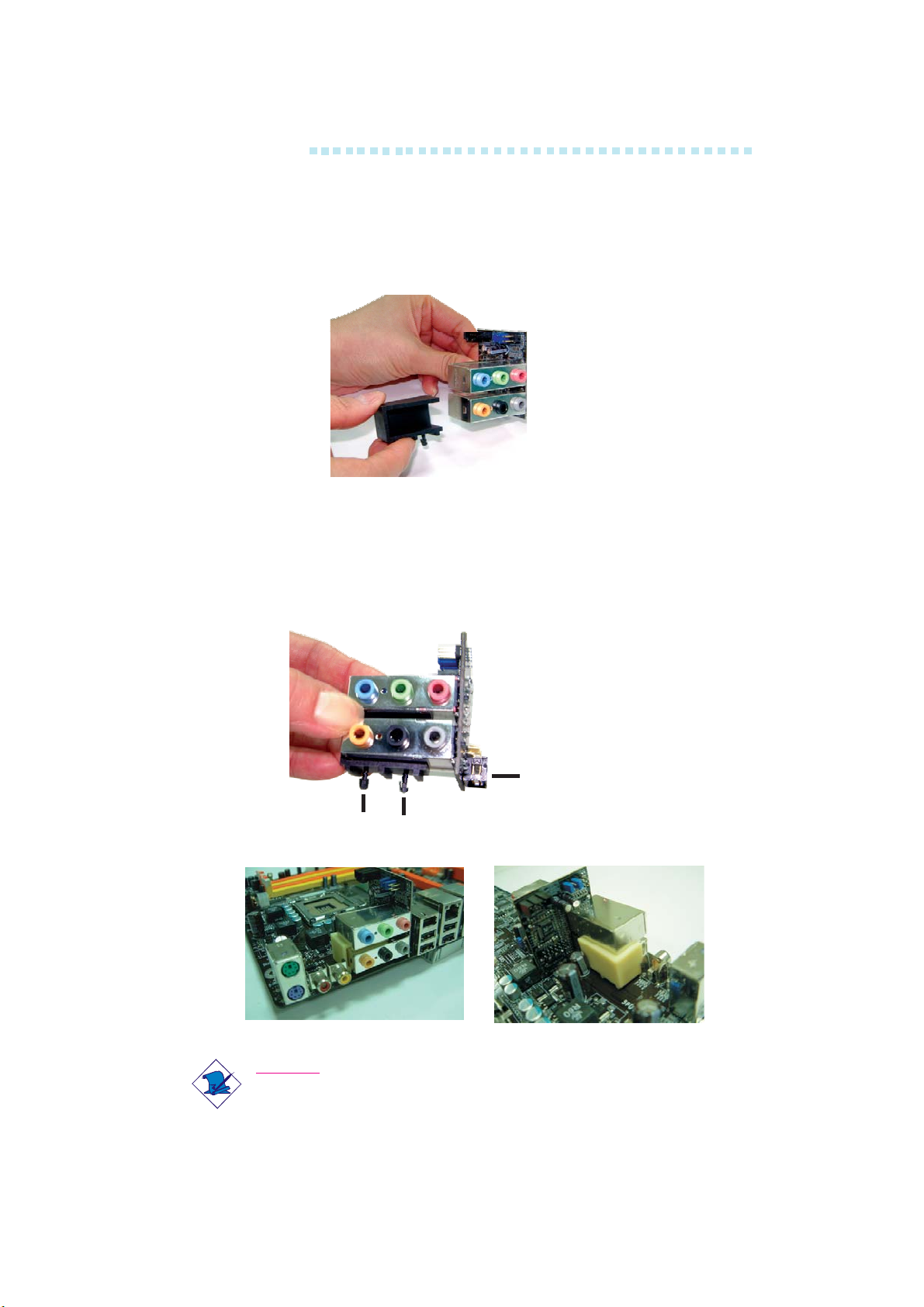

卡拉揚音效模組
卡拉揚音效模組卡拉揚音效模組
主機板背板位置的卡拉揚音效模組上的音源插孔可支援八聲道
音效輸出功能；另還有一個 CD-in 音源輸入接頭與前方音源接
頭。
S/PDIFS/PDIF
S/PDIF
S/PDIFS/PDIF
S/PDIF 為一標準的音源檔轉換格式，可將數位音源訊號直接傳送
至硬體設備，而不需先將其轉換為類比型態再輸出，以避免數位
轉類比時音效品質打了折扣。DAT 或音效處理裝置等數位音效設
備通常都可支援 S/PDIF。本主機板所具備的 S/PDIF 接頭可將環繞
音效與 3D 立體聲音源輸出訊號傳送到擴大機與喇叭，以及 CD 燒
錄器這類數位資料的燒錄裝置。
RAID RAID
RAID
RAID RAID
的的
Serial ATA Serial ATA
的
Serial ATA
的的
Serial ATA Serial ATA
介面介面
介面
介面介面
Serial ATA 為相容於 SATA 1.0 規格的儲存介面，在速度達到1.5Gbp
時，它可使硬盤運行速度超過標准并列 ATA 100MB/s的數據傳輸
率。
ATI SB450晶片支援RAID 0 與 RAID 1，Silicon Image Sil 3114晶片(僅
適用於LANPARTY UT RDX 200 CF-DR主機板)支援RAID 0, RAID
1, RAID 0+1 與RAID 5.
13
Page 14
主機板使用手冊
IEEE 1394 IEEE 1394
IEEE 1394
IEEE 1394 IEEE 1394
介面介面
介面
介面介面
IEEE 1394 完全符合 1394 OHCI (Open Host controller Interface - 開放式
主機控制器介面) 1.1 規格，最多可同時連接 63 個裝置，並支援
隨插即用及熱插拔功能。1394 為一高速匯流排標準，資料傳輸率
高達 400Mbps，可支援等時性傳輸，尤其適合於需要快速且及時
傳輸大量資料影像裝置。
IrDA IrDA
IrDA
IrDA IrDA
紅外線介面紅外線介面
紅外線介面
紅外線介面紅外線介面
本主機板備有一 IrDA 紅外線傳輸接頭。藉由此接頭，電腦與其週
邊設備可進行無線資料傳輸； IrDA 規格可支援一公尺距離內 115K
baud 的資料傳輸率。

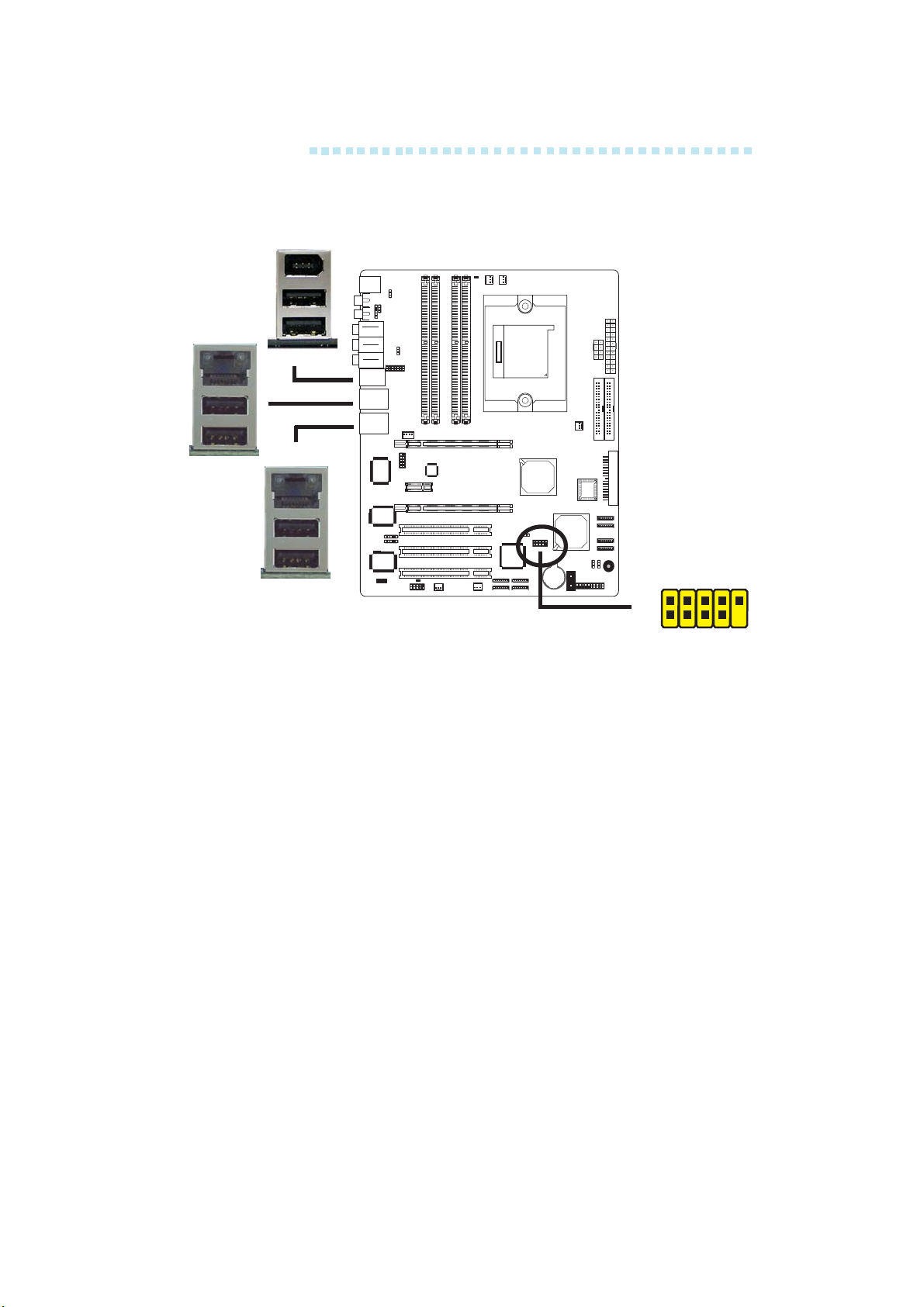

USB USB
USB
USB USB
埠埠
埠
埠埠
本主機板已配置 USB 2.0/1.1 埠。USB 1.1 支援 12Mb/s 的頻寬，而
USB 2.0 則支援 480Mb/s 的頻寬。透過 USB 埠，電腦可同時連接
許多外部隨插即用的週邊裝置，有效解決系統 I/O 需求。
雙功能電源按鈕雙功能電源按鈕
雙功能電源按鈕
雙功能電源按鈕雙功能電源按鈕
依據 BIOS 中 Power Management Setup 子畫面 Soft-Off By PBTN 項目
的設定，電源按鈕可使系統進入軟體關機 (Soft-Off) 狀態或暫停
(Suspend) 模式。
來電振鈴喚醒功能來電振鈴喚醒功能
來電振鈴喚醒功能
來電振鈴喚醒功能來電振鈴喚醒功能
透過外部數據機或使用 PCI PME (Power Management Event) 訊號的
PCI 數據卡的來電訊號，可將處於軟體關機(Soft-Off) 狀態或休眠
(Suspend) 模式的系統喚醒。
提要：提要：
提要：
提要：提要：
使用數據卡的喚醒功能時，電源供應器的 5VSB 供電線路
至少需提供 720mA 的電流輸出。
14
Page 15
主機板使用手冊
網路喚醒功能網路喚醒功能
網路喚醒功能
網路喚醒功能網路喚醒功能
使用者可經由網路將處於軟體關機 (Soft-Off) 狀態中的系統喚醒。
以下裝置可支援此項功能：內建的網路埠及使用 PCI PME（Power
Management Event）訊號的 PCI 網路卡。然而，若您的系統是處於
暫停 (Suspend) 模式，則只能經由 IRQ 或 DMA 中斷來啟動。
提要：提要：
提要：
提要：提要：
電源供應器的 5VSB 供電線路至少需支援
720mA 的電流輸
出。

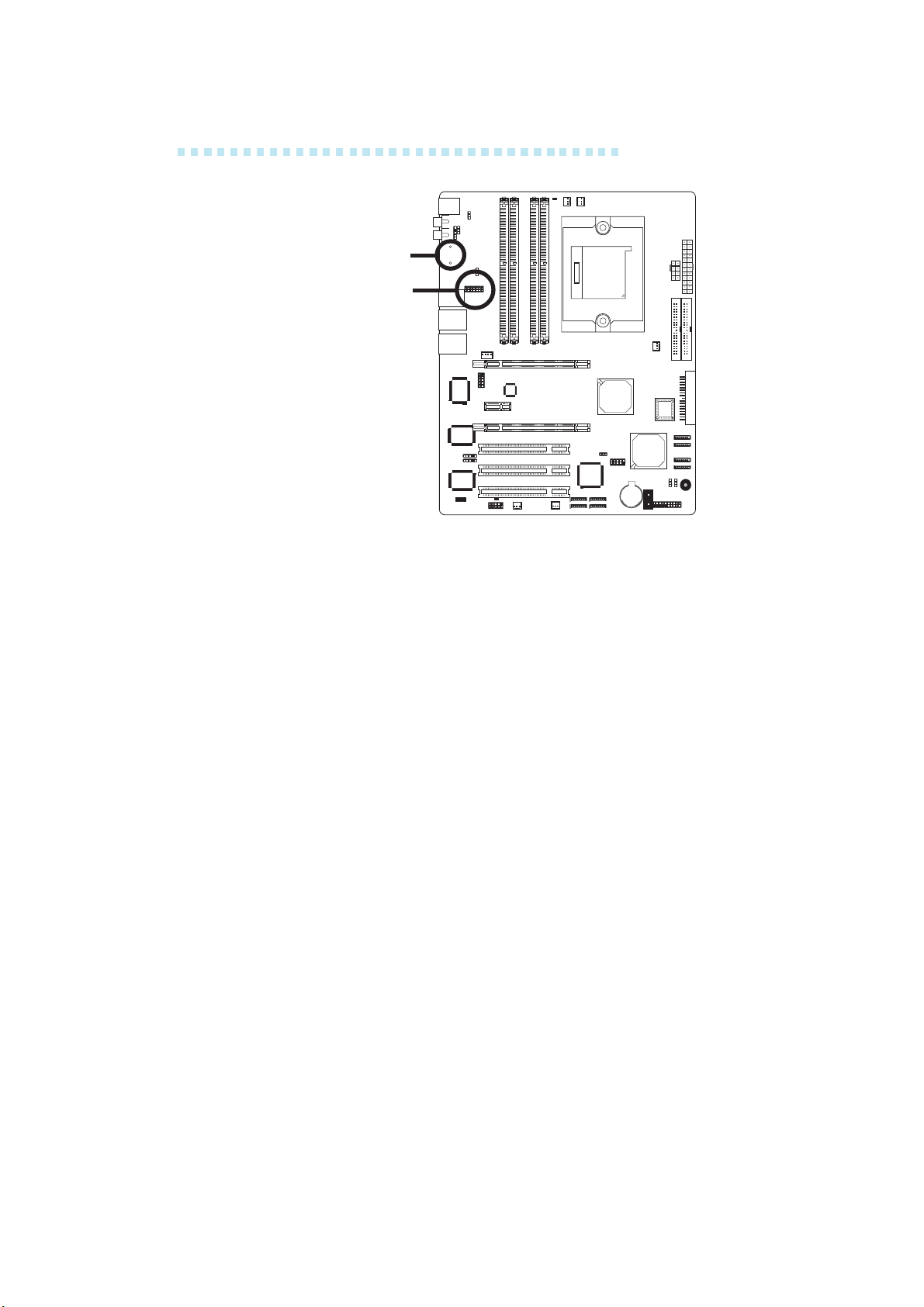

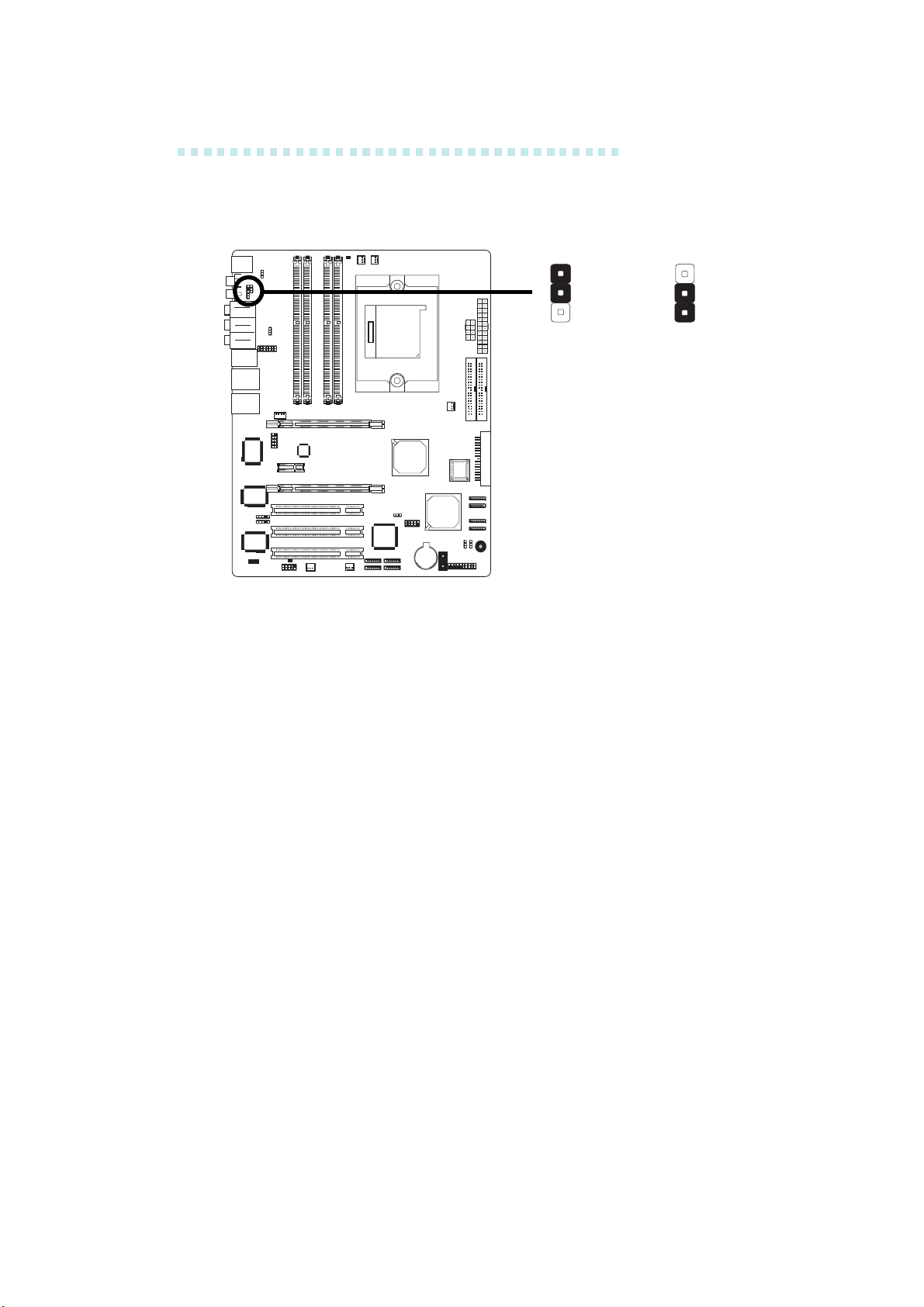

PS/2 PS/2
PS/2
PS/2 PS/2
鍵盤鍵盤
鍵盤
鍵盤鍵盤
//
滑鼠喚醒功能滑鼠喚醒功能
/
滑鼠喚醒功能
//
滑鼠喚醒功能滑鼠喚醒功能
使用者可經由 PS/2 鍵盤或滑鼠將系統喚醒。
提要提要
：：
提要
：
提要提要
：：
電源供應器的 5VSB 供電線路至少需支援
720mA 的電流輸
出。
USB USB
USB
USB USB
鍵盤鍵盤
鍵盤
鍵盤鍵盤
//
滑鼠喚醒功能滑鼠喚醒功能
/
滑鼠喚醒功能
//
滑鼠喚醒功能滑鼠喚醒功能
使用者可經由 USB 鍵盤/滑鼠將處於 S3 (STR - Suspend To RAM) 狀
態的系統喚醒。
提要：提要：
提要：
提要：提要：
• 使用兩個 USB 埠時，若欲使用 USB 鍵盤/滑鼠喚醒功能，
電源供應器的 5VSB 供電線路至少需提供 1.5A 的電流輸
出。
• 使用三個或以上的 USB 埠時，若欲使用 USB 鍵盤/滑鼠
喚醒功能，電源供應器的 5VSB 供電線路至少需提供 2A
的電流輸出。
系統定時啟動功能系統定時啟動功能
系統定時啟動功能
系統定時啟動功能系統定時啟動功能
內建於主機板的 RTC 可使系統於指定的日期與時間自動開機。
15
Page 16
主機板使用手冊
ACPI ACPI
ACPI
ACPI ACPI
STRSTR
STR
STRSTR
本主機板的設計符合進階電源管理規格 (ACPI - Advanced
Configuration and Power Interface)。ACPI 提供省電功能，若所使用
的作業系統支援 OS 直接電源管理 (OS Direct Power Management)，
即可使用電源管理與即插即用功能。目前只有 Windows
2000/XP
可支援ACPI 功能。需將 BIOS 中 Power Management Setup 子畫面下
的 ACPI 功能開啟，才可使用 Suspend to RAM 功能。
一旦啟用 Suspend to RAM 功能，使用者只需按下電源按鈕或是在
關閉 Windows
2000/XP 時選擇“暫停”選項，即可立即關機，而
不需經歷關閉檔案、程式和作業系統這一連串的冗長程序。因
為系統於關機時會將所有程式與檔案的執行狀態儲存於隨機存
取記憶體 (RAM - Random Access Memory) 中，當使用者再次開機
時，系統即可回復到先前關機時的作業內容。
提要：提要：
提要：
提要：提要：
電源供應器的 5VSB 供電線路至少需提供 1A 的電流輸出。
系統斷電回復狀態系統斷電回復狀態
系統斷電回復狀態
系統斷電回復狀態系統斷電回復狀態
使用者可設定系統斷電後又復電時的狀態回復方式，可選擇以手動方式
將系統再次啟動，或是讓系統自動啟動，亦或讓系統回到斷電時的狀
態。
16
Page 17
主機板使用手冊
第二章第二章
第二章
第二章第二章
主機板配置圖主機板配置圖
主機板配置圖
主機板配置圖主機板配置圖
Mouse
KB
S/PDIF
S/PDIF-in
S/PDIF-out
Line-in,
Center/
Subwoofer
Front R/L,
Rear R/L
Mic-in,
Side R/L
1394_1
USB 2
USB 1
LAN
(PCI Express x1)
USB 4
USB 3
LAN (PCI)
USB 6
USB 5
1
1
S/PDIF
select (JP52)
J7
Karajan audio
- -
-
- -
PS/2 power
select (JP7)
USB 1-6
select (JP5)
1
1
5V/12V
power
1
硬體安裝硬體安裝
硬體安裝
硬體安裝硬體安裝
DDR 1 DDR 2 DDR 3 DDR 4
PCIE1
CPU fan1Fan 2
DRAM
Power LED
1
ATX
power
12V power
Socket 939
Fan 3
1
1
1
IDE 2
1
1
IDE 1
FDD
1
1394_2
1
PCIE2
Marvell
88E8053
AT I
Radeon
Xpress 200
VIA
VT6307
BIOS
PCIE3
LED 2
Marvell
88E8001
Gigabit PCI
IrDA
ITE
IT8712F
Diagnostic
LEDs
CIR
LED 5
PCI 1
1
1
Standby Power LED
1
COM
PCI 2
PCI 3
SATA 5
1
Fan 5
1
SATA 6
1
Fan 4
1
Silicon
Sil 3114
1
1
USB 7-8
select (JP6)
SATA 8
SATA 7
1
USB 7-8
1
Battery
AT I
SB450
Clear CMOS
Reset
Power
(JP2)
Front panel
SATA 1
SATA 2
SATA 3
SATA 4
1
1
Speaker
on/off (JP8)
1
隻有LANPARTY UT RDX200 CF-DR型號的主機板才支援
Silicon Image Sil3114及SATA 5至SATA 8
17
1
1
1
1
Page 18
.
.
.
警告：警告：
警告：
警告：警告：
.
.
.
.
.
主機板上的處理器、硬碟、介面卡等元件容易因靜電而受
損。使用者最好能在無靜電工作台進行主機板的安裝；若
無這類工作台，則應採行其它的防靜電措施，如：戴上防
靜電手環，或是在安裝過程中常常碰觸金屬機殼以中和靜
電。
系統記憶體系統記憶體
系統記憶體
系統記憶體系統記憶體
DDR 1
DDR 2
DDR 3
J7
DDR 4
通道 A
通道 B
本主機板支援 DDR SDRAM DIMM（Dual In-line Memory
Module）記憶體模組。DDR SDRAM (Double Data Rate
Synchrounous Dynamic Random Access Memory) 為 SDRAM 記憶體
的一種，它在每一時脈的上升緣及下降緣都會進行資料的讀
寫，以達成雙倍的資料傳輸效率。有關本主機板所支援的記憶
體規格，請參考第一章的系統記憶體相關說明。
主機板上四個 DDR DIMM 插槽區分為兩個通道：
通道 A - DDR 1 和 DDR 2
通道 B - DDR 3 和 DDR 4
18
Page 19
主機板支援以下記憶體介面：
主機板使用手冊
單通道單通道
單通道
單通道單通道
(SC - Single Channel)(SC - Single Channel)
(SC - Single Channel)
(SC - Single Channel)(SC - Single Channel)
記憶體通道上的資料是以 64 位元 (8位元組) 模式被存取。
雙通道雙通道
雙通道
雙通道雙通道
(DC - Dual Channel)(DC - Dual Channel)
(DC - Dual Channel)
(DC - Dual Channel)(DC - Dual Channel)
雙通道可提供兩倍的資料傳輸率，因而可提昇系統效能。
單通道
-- DIMM 安裝在同一通道
-- 同一個通道的 DIMM，其規格並不
一定完全相同。但我們建議使用規
格相同的 DIMM。
-- 並非所有插槽都安裝 DIMM
雙通道
-- 同樣規格的 DIMM 安裝在不同的記
憶體通道
BIOS BIOS
BIOS
BIOS BIOS
設定設定
設定
設定設定
須在 BIOS 中 Genie BIOS Setting 子畫面的 DRAM Configuration 中
進行適當的系統記憶體相關設定。
19
Page 20
主機板使用手冊
AMD's 64-bit Socket 939系列CPU上的整合記憶體控制器無須通過北
橋即可直接從DDR RAM獲取傳輸數據，因此，當使用四顆相同
的雙邊DIMM或者在非雙通道模式下使用2顆DIMM時，系統記憶
體速度將降至DDR333，請參閱下表：
yromeM
deepS
1MMID2MMID3MMID4MMID
004RDDS
004RDDS
004RDDD
004RDDD
004RDDS S
004RDDD D
004RDDSS
333RDDDD
004RDD SSSS
333RDD DDDD
“memory speed”：記憶體速度
“S”： 單邊DIMM
“D”：雙邊DIMM
DIMM的SPD預先設定為1T。當在DIMM 1和 DIMM 3置入模組
時，將SPD設定為2T會提供較好的系統穩定效能，因此建議最好
在DIMM 2 與 DIMM 4置入DIMM。
20
Page 21
主機板使用手冊
安裝安裝
安裝
安裝安裝
卡榫
1. 將記憶體插槽兩端的卡榫輕輕往外壓。
2. 將 DIMM 上的缺口對準插槽上的對位鍵。
DIMM DIMM
DIMM
DIMM DIMM
缺口
對位鍵
卡榫
接腳1
3. 將記憶體模組 (DIMM) 垂直置入插槽，於上方略為施力，插
槽兩側的卡榫會自動向內側扣入，牢牢地將 DIMM 固定在插
槽上。
21
Page 22
主機板使用手冊
中央處理器中央處理器
中央處理器
中央處理器中央處理器
概觀概觀
概觀
概觀概觀
主機板上配置了一個表面黏著式 939-pin 處理器腳座，為安裝
AMD CPU 的專屬設計。
安裝處理器安裝處理器
安裝處理器
安裝處理器安裝處理器
1. 將系統與其所有周邊裝置的電源關閉。
2. 拔掉電源插頭。
3. 找出主機板上 939-pin 的 CPU 腳座。
J7
(CPU)(CPU)
(CPU)
(CPU)(CPU)
X
22
Page 23
主機板使用手冊
4. 將腳座側邊推桿向一旁推出，並向上推至約呈 90o 角，以鬆開
腳座。務必確認此推桿已推至盡頭，否則 CPU 將無法適當地置
入腳座。
推桿
5. 從腳座上方將 CPU 垂直置入；CPU 上的金色標記須對準 CPU
腳座的一角；請參考下圖。
提要：提要：
提要：
提要：提要：
手持 CPU 時，應利用其邊緣部位，避免碰觸到其上的針
腳。
金色標記
23
Page 24
主機板使用手冊
6. 將 CPU 完全置入腳座。置入的方向正確才可順利安裝；因此，
若發現 CPU 無法順利置入腳座時，切勿強行施力。
提要：提要：
提要：
提要：提要：
請勿將 CPU 強行置入腳座，以免 CPU 受損。
7. CPU 置入後，將推桿推下，卡進腳座側邊的卡榫，以確保CPU
已牢固地安裝於腳座上。
側邊
卡榫
24
Page 25
主機板使用手冊
安裝風扇與散熱片安裝風扇與散熱片
安裝風扇與散熱片
安裝風扇與散熱片安裝風扇與散熱片
須安裝 CPU 風扇與散熱片以避免 CPU 過熱；若無法保持適當的
空氣流通，CPU 與主機板會因為過熱而受損。
註記註記
註記
註記註記
• 請使用驗證合格的風扇與散熱片。
• 風扇與散熱片包裝通常會包含其組裝支架，以及安裝說
明文件。若本節的安裝說明與包裝中的說明文件有不符
之處，請依循風扇與散熱片包裝中的安裝說明文件。
1. 安裝 CPU 風扇與散熱片之前，必需在 CPU 頂端塗上散熱膏；
散熱膏通常會附於 CPU 或風扇與散熱片的包裝中。不需刻意
將散熱膏抹開，當你將散熱片安裝到 CPU 上方後，散熱膏會
均勻散佈開來。
若所使用的風扇/散熱片底部已黏有散熱膏片，只要將散熱膏上
的保護膜撕開，再將風扇/散熱片安裝於 CPU 上即可。
2. 主機板出貨時已安裝支撐底座。
支撐底座
25
Page 26
主機板使用手冊
3. 將散熱片置於 CPU 上方，將彈夾的其中一邊勾入支撐底座；
彈夾上的孔位須與底座上的勾榫卡緊。
底座勾榫
彈夾
支撐底座
側視圖
底座勾榫
底座勾榫
俯視圖
26
Page 27
主機板使用手冊
4. 將彈夾的另一邊 (靠近旋桿的一邊) 卡入支撐底座；同樣地，其
上的孔位亦須與底座上的勾榫卡緊。
註記註記
：：
註記
：
註記註記
：：
風扇與散熱片組裝模組若沒有妥適地置入支撐底座中，則
無法安裝牢固。
旋桿
5. 將旋桿推至鎖定位置，風扇與散熱片即可牢固地安裝在支撐底
座上。
註記註記
：：
註記
：
註記註記
：：
CPU 風扇與散熱片務必保持適度的空氣流通。
6. 將風扇接線接至主機板上的 CPU 風扇接頭。
27
Page 28
主機板使用手冊
跳線設定跳線設定
跳線設定
跳線設定跳線設定
清除清除
清除
清除清除
CMOS CMOS
CMOS
CMOS CMOS
J7
若遇到下列情形：
資料資料
資料
資料資料
JP2
X
1-2 On: 一般
(預設值)
3
2
1
清除 CMOS 資料
3
2
1
2-3 On:
a) CMOS 資料發生錯誤。
b) 忘記鍵盤開機密碼或管理者/使用者密碼。
c) 在 BIOS 中的處理器時脈/倍頻設定不當，導致無法開機。
使用者可藉由儲存於 ROM BIOS 中的預設值重新進行設定。欲載
入 ROM BIOS 中的預設值，請依循下列步驟。
1. 關閉系統，並拔掉系統的電源插頭。
2. 將 JP2 設成 2-3 On。數秒過後，再將 JP2 調回預設值 （1-2
On）。
3. 重新插上電源插頭並啟動系統。
若是因為 BIOS 中處理器時脈/倍頻設定不當，而必需清除 CMOS
資料，則請繼續執行步驟 4。
28
Page 29
主機板使用手冊
4. 開機之後，按下 <Del> 進入 BIOS 的設定主畫面。
5. 選擇 Genie BIOS Setting 項目，按 <Enter> 。
6. 選擇 CPU 時脈/倍頻的原預設值或其它適當的設定。請參考第
三章 Genie BIOS Setting 中的相關資訊。
7. 按 <Esc> 回到 BIOS 的設定主畫面，選擇“Save & Exit Setup”
後按 <Enter> 。
8. 鍵入 <Y> 之後按 <Enter> 。
29
Page 30
主機板使用手冊
設定設定
設定
設定設定
PS/2 PS/2
PS/2
PS/2 PS/2
J7
電源電源
電源
電源電源
JP7
X
1-2 On: 5V
(預設值)
1
2
3
2-3 On: 5VSB
1
2
3
JP7 用以選擇 PS/2 鍵盤/滑鼠埠的電源。若欲使用 PS/2 鍵盤或 PS/2
滑鼠喚醒功能，須選擇 5VSB。
BIOS BIOS
BIOS
BIOS BIOS
設定設定
設定
設定設定
須在 BIOS 的 Integrated Peripherals 子畫面中設定 PS/2 鍵盤/滑鼠喚
醒功能；請參閱第三章之相關訊息。
提要提要
::
提要
:
提要提要
::
電源供應器的 5VSB 供電線路至少須提供 720mA 的電流輸出。
30
Page 31
主機板使用手冊
設定設定
設定
設定設定
USB USB
USB
USB USB
J7
電源電源
電源
電源電源
USB 1-6
(JP5)
USB 7-10
(JP6)
X
1-2 On: 5V
(預設值)
3
2
1
2-3 On: 5VSB
132 132
3
2
1
X
1-2 On: 5V
(預設值)
經由 JP5 與 JP6 可選擇 USB 埠的電源。若欲使用 USB 鍵盤或 USB
滑鼠喚醒功能，須選擇 5VSB。
2-3 On: 5VSB
提要：提要：
提要：
提要：提要：
• 使用兩個 USB 埠時，若要使用 USB 鍵盤/滑鼠喚醒功
能，電源供應器的 5VSB供電線路至少需要提供 1.5A 的
電流。
• 使用三個或以上的 USB 埠時，若要使用 USB 鍵盤/滑鼠
喚醒功能，電源供應器的 5VSB 供電線路至少需要提供
2A 的電流。
31
Page 32
主機板使用手冊
選擇開啟選擇開啟
選擇開啟
選擇開啟選擇開啟

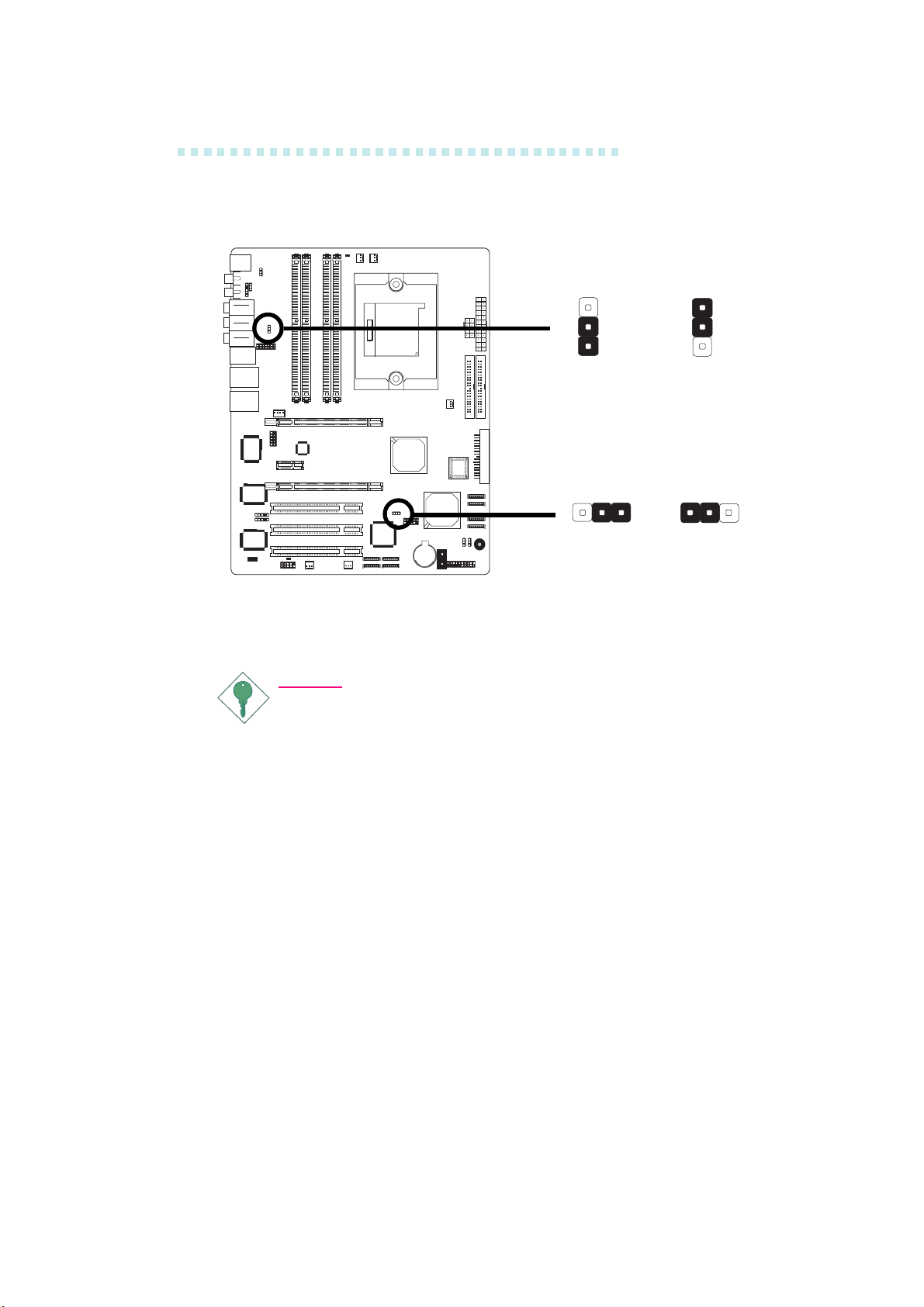

J7
//
關閉喇叭關閉喇叭
/
關閉喇叭
//
關閉喇叭關閉喇叭
JP8
蜂鳴器
X
3
2
1
1-2 On:
喇叭功能
關閉
3
2
1
2-3 On:
喇叭功能開
啟(預設值)
主機板上配置了一個蜂鳴器作為 PC 喇叭功能之用。在預設情形下，
蜂鳴器被設為開啟 狀態可發出嗶聲警訊，若欲使用外部喇叭，則須將
JP8 設定為 1-2 On，以關閉蜂鳴器的喇叭功能。
32
Page 33
主機板使用手冊

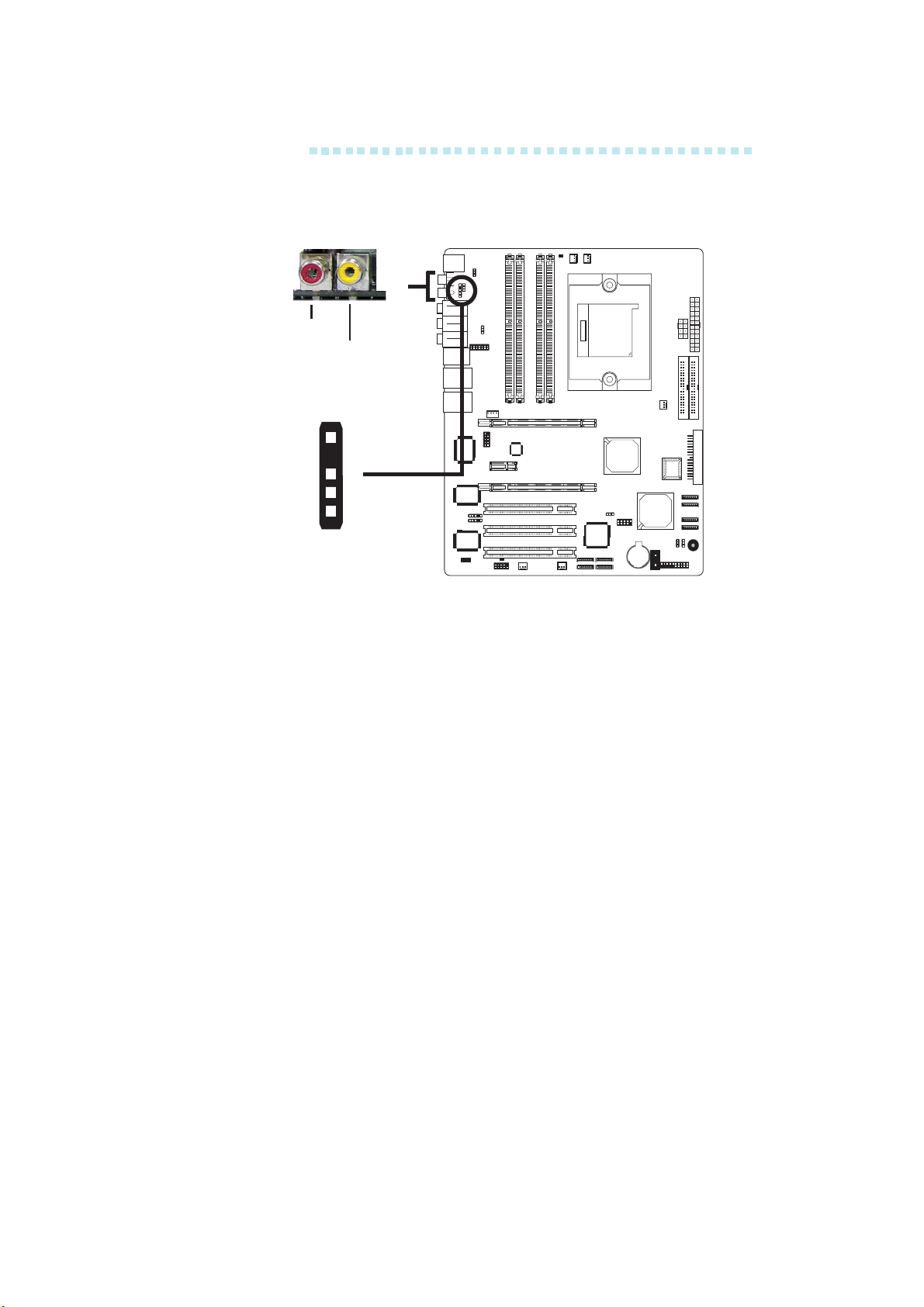

S/PDIF-out S/PDIF-out
S/PDIF-out
S/PDIF-out S/PDIF-out
J7
設定設定
設定
設定設定
JP52
X
1-2 On:
經由 ALC882
的 S/PDIF-out
1
2
3
經由ATI的 S/
1
2
3
2-3 On:
PDIF-out
藉由 JP52，使用者可選擇將訊號發送至 S/PDIF-out 埠的控制晶片。
33
Page 34
主機板使用手冊
背板輸出背板輸出
背板輸出
背板輸出背板輸出
PS/2
滑鼠埠
PS/2
鍵盤埠
背板輸出 / 輸入埠包括：
• PS/2滑鼠埠
/ /
/
/ /
S/PDIF-in
S/PDIF-out
輸入埠輸入埠
輸入埠
輸入埠輸入埠
Front R/L
(Line-out)
Line-in
Rear R/L
Center/
Subwoofer
卡拉揚音效模組
Mic-in
Side R/L
1394_1
USB 1-2 USB 3-4 USB 5-6
LAN 2LAN 1
• PS/2鍵盤埠
• S/PDIF-in插孔
• S/PDIF-out插孔
• Karajan音效模組
- Line-in插孔
- Front right/left插孔（Line-out）
- Mic-in插孔
- Center/Subwoofer插孔
- Rear right/left port插孔
- Side right/left插孔
• 1394_1埠
• USB埠
• LAN 1 Gigabit Express埠
• LAN 2 Gigabit PCI埠
34
Page 35
主機板使用手冊
PS/2 PS/2
PS/2
PS/2 PS/2
滑鼠埠與滑鼠埠與
滑鼠埠與
滑鼠埠與滑鼠埠與
PS/2 滑鼠埠
PS/2 鍵盤埠
PS/2 PS/2
PS/2
PS/2 PS/2
W
鍵盤埠鍵盤埠
鍵盤埠
鍵盤埠鍵盤埠
J7
本主機板背板位配置一個綠色的 PS/2 滑鼠埠和一個紫色的 PS/2
鍵盤埠。PS/2 滑鼠埠使用的是 IRQ12，未使用此滑鼠埠時，主機
板會將 IRQ12 保留給其它介面卡使用。
.
.
.
.
警告警告
::
警告
:
警告警告
.
.
.
.
::
安裝或移除滑鼠或鍵盤前，務必先切斷系統電源，以免主
機板受損。
PS/2 PS/2
PS/2
PS/2 PS/2
鍵盤鍵盤
鍵盤
鍵盤鍵盤
//
滑鼠喚醒功能滑鼠喚醒功能
/
滑鼠喚醒功能
//
滑鼠喚醒功能滑鼠喚醒功能
使用者可利用 PS/2 鍵盤或滑鼠來啟動系統；欲使用此功能時，
需進行以下設定：
跳線設定跳線設定
•
跳線設定
跳線設定跳線設定

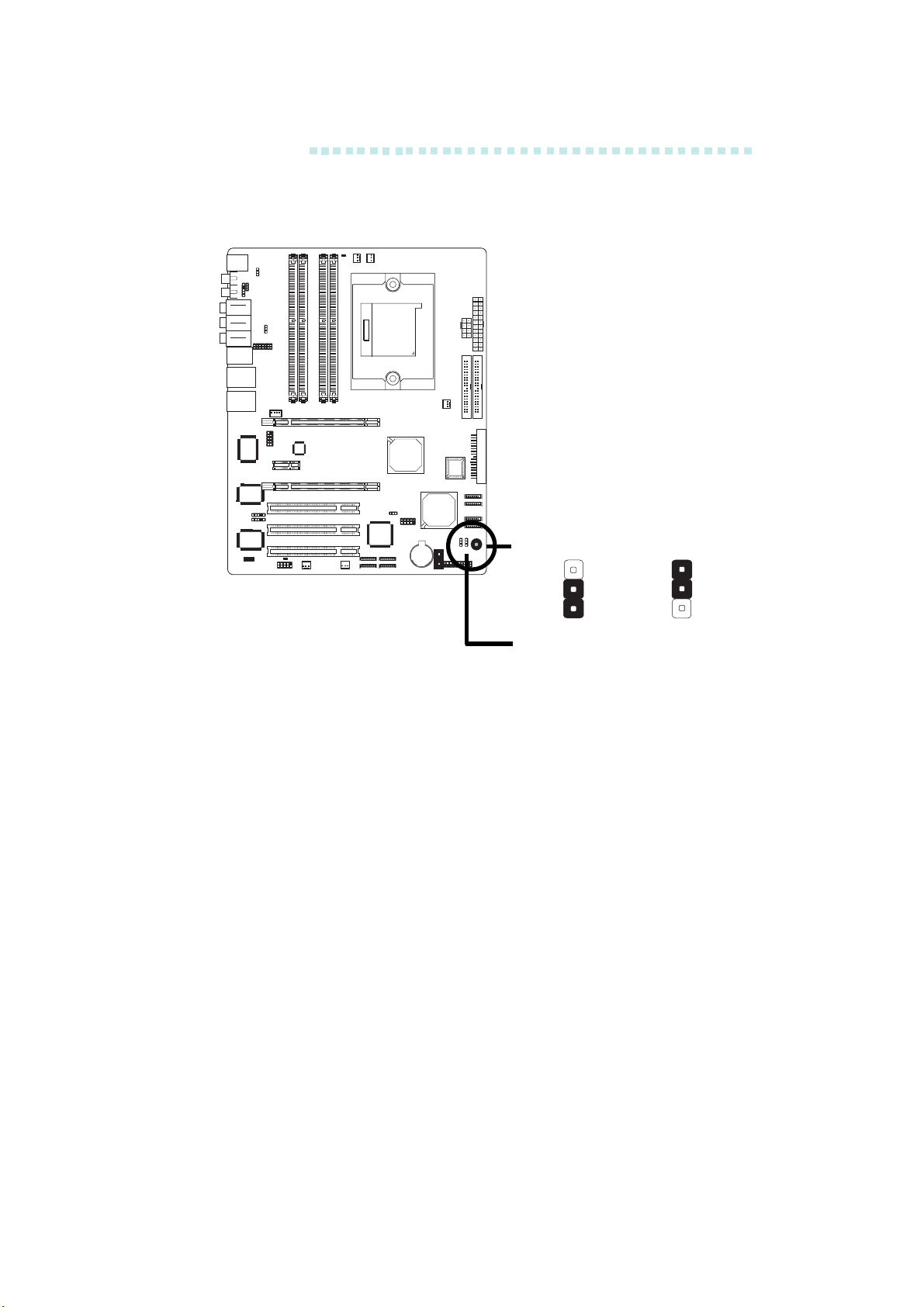

JP7 必須設為 2-3 On: 5VSB。請參考本章之相關資訊。
•
BIOS BIOS
BIOS
BIOS BIOS
設定設定
設定
設定設定
須在 BIOS 的 Integrated Peripherals 子畫面中設定 PS/2 喚醒功能。
請參閱第三章之相關資訊。
35
Page 36
主機板使用手冊
S/PDIF-in/outS/PDIF-in/out
S/PDIF-in/out
S/PDIF-in/outS/PDIF-in/out
插孔插孔
插孔
插孔插孔
W
S/PDIF-in
S/PDIF-out
+5V
Key
SPDIF out
GND
SPDIF in
1
J3
W
5
本主機板背板位置備有一個 S/PDIF-in RCA 插孔 (紅色) 及一個 S/
PDIF-out RCA 插孔 (黃色)。
J7
另於主機板上有一個 S/PDIF 光纖接頭 (J3)，可外接 S/PDIF 光纖
傳輸線。安裝時，請將您的光纖傳輸線接頭接至主機板上的 S/
PDIF 光纖接頭；請確定光纖傳輸線接頭的第一腳與主機板上 J3 接
頭的第一腳已對應妥適再行連接。
RCA S/PDIF 音源插孔與 S/PDIF 光纖接頭 “
請勿請勿
請勿”同時使用。
請勿請勿
36
Page 37
主機板使用手冊
卡拉揚卡拉揚
卡拉揚
卡拉揚卡拉揚
(Karajan) (Karajan)
(Karajan)
(Karajan) (Karajan)
Line-in
Mic-in
Front R/L
(Line-out)
W
Rear R/L
Center/
Subwoofer
卡拉揚音效模組
13
14
卡拉揚音效接頭
安裝卡接揚音效模組安裝卡接揚音效模組
安裝卡接揚音效模組
安裝卡接揚音效模組安裝卡接揚音效模組
Side R/L
1
2
音效模組音效模組
音效模組
音效模組音效模組
J7
W
1
主機板上已安裝一個卡接揚音效模組，該模組由一個支架所固
定。
卡拉揚音效模
組支架
栓釘
栓釘
若有須要將該模組拆除的情形，請依循以下所說明的安裝與拆除
步驟：
拆除步驟拆除步驟
拆除步驟：
拆除步驟拆除步驟
1. 卡拉揚音效模組是藉由一個模組支架固定於主機板上，將卡
拉揚音效模組向上推，模組支架即會從主機板脫離。
37
Page 38
主機板使用手冊
安裝步驟安裝步驟
安裝步驟：
安裝步驟安裝步驟
1. 將模組支架嵌入卡拉揚音效模組。
2. 將模組支架上的栓釘對準主機板上的安裝孔，然後置入安裝
孔中，這時音效模組銲接面上的 14-pin 接頭也會插入主機板上
的卡拉揚音效接頭(J7)。務必確認支架上的栓釘完全穿透安裝
孔，牢牢地固定於主機板上。
38
14-pin 接頭
栓釘
栓釘
註記：註記：
註記：
註記：註記：
本節的圖示僅作為參考之用。實 際模組顏色可能會與圖中
所顯示的顏色有所差異。
Page 39
安裝孔
卡拉揚音效接頭 (J7)
卡拉揚音效插孔卡拉揚音效插孔
卡拉揚音效插孔
卡拉揚音效插孔卡拉揚音效插孔
主機板使用手冊
Line-in Line-in
•
Line-in
Line-in Line-in
插孔插孔
插孔
插孔插孔
((
淡藍色淡藍色
(
淡藍色
((
淡藍色淡藍色
))
)
))
連接外部音響設備，如：Hi-Fi 音響、CD/錄音帶播放器、AM/FM
調頻收音機以及音效合成器等。
Front Right/Left Front Right/Left
•
Front Right/Left
Front Right/Left Front Right/Left
插孔插孔
- Line-out ( - Line-out (
插孔
- Line-out (
插孔插孔
- Line-out ( - Line-out (
淡綠色淡綠色
淡綠色
淡綠色淡綠色
))
)
))
連接音響系統的左前方與右前方喇叭。
Mic-in Mic-in
•
Mic-in
Mic-in Mic-in
插孔插孔
插孔
插孔插孔
((
粉紅色粉紅色
(
粉紅色
((
粉紅色粉紅色
))
)
))
連接外部麥克風。
Center/Subwoofer Center/Subwoofer
•
Center/Subwoofer
Center/Subwoofer Center/Subwoofer
插孔插孔
插孔
插孔插孔
((
橘色橘色
(
橘色
((
橘色橘色
))
)
))
連接音響系統的中央聲道與重低音喇叭。
Rear Right/Left Rear Right/Left
•
Rear Right/Left
Rear Right/Left Rear Right/Left
插孔插孔
插孔
插孔插孔
((
黑色黑色
(
黑色
((
黑色黑色
))
)
))
連接音響系統的右後方與左後方喇叭。
Side Right/Left Side Right/Left
•
Side Right/Left
Side Right/Left Side Right/Left
插孔插孔
插孔
插孔插孔
((
灰色灰色
(
灰色
((
灰色灰色
))
)
))
連接音響系統的左側邊與右側邊喇叭。
39
Page 40
主機板使用手冊
前方音源（前方音源（
前方音源（
前方音源（前方音源（
Front AudioFront Audio
Front Audio
Front AudioFront Audio
））
）
））
接頭接頭
接頭
接頭接頭
卡拉揚音效模組上的前方音源接頭 (J4) 可用來連接系統前方面板
的 line-out 與 mic-in 插孔。使用此接頭時，背板位置的 line-out 和
mic-in 功能會關閉。
1
1
Audio
codec
Line-in
Front R/L
Mic-in
Center/Subwoofer
Rear R/L
Side R/L
X
Line out_Right
Line out_Left
N. C.
9
10
N. C.
Line out_Left_Front
Line out_Right_Front
Mic_Right
Mic_LeftGND
1
2
Vcc
連接前方面板音源線前，請先移除 J4 上 5-6 接腳與 9-10 接腳上
的跳線蓋，再將音源線連接至主機板上的 J4 接頭；務必確定音
源線第一腳與 J4 的第一腳正確對應再行安裝。如果不使用前方
面板的音源插孔，請將此接頭上的跳線帽保留於原處。
接腳 5-6 與 9-10 short
(預設值)
接腳 5-6 與 9-10 open
前方面板音效關閉
後方背板音效開啟
前方面板音效開啟
後方背板音效關閉
BIOS BIOS
BIOS
BIOS BIOS
設定設定
設定
設定設定
使用者可在 BIOS 的Genie BIOS Setting子畫面(“PCI Device Control”)
中設定內建的音效功能；請參閱第三章之相關資訊。
驅動程式驅動程式
驅動程式
驅動程式驅動程式
須安裝音效驅動程式；請參閱第四章之相關資訊。
40
Page 41
IEEE 1394IEEE 1394
IEEE 1394
IEEE 1394IEEE 1394
1394_1
Ground
+12V (fused)
TPB-
Ground
TPA-
10
9
1
2
1394_2
W
Key
+12V (fused)
TPB+
Ground
TPA+
W
主機板使用手冊
J7

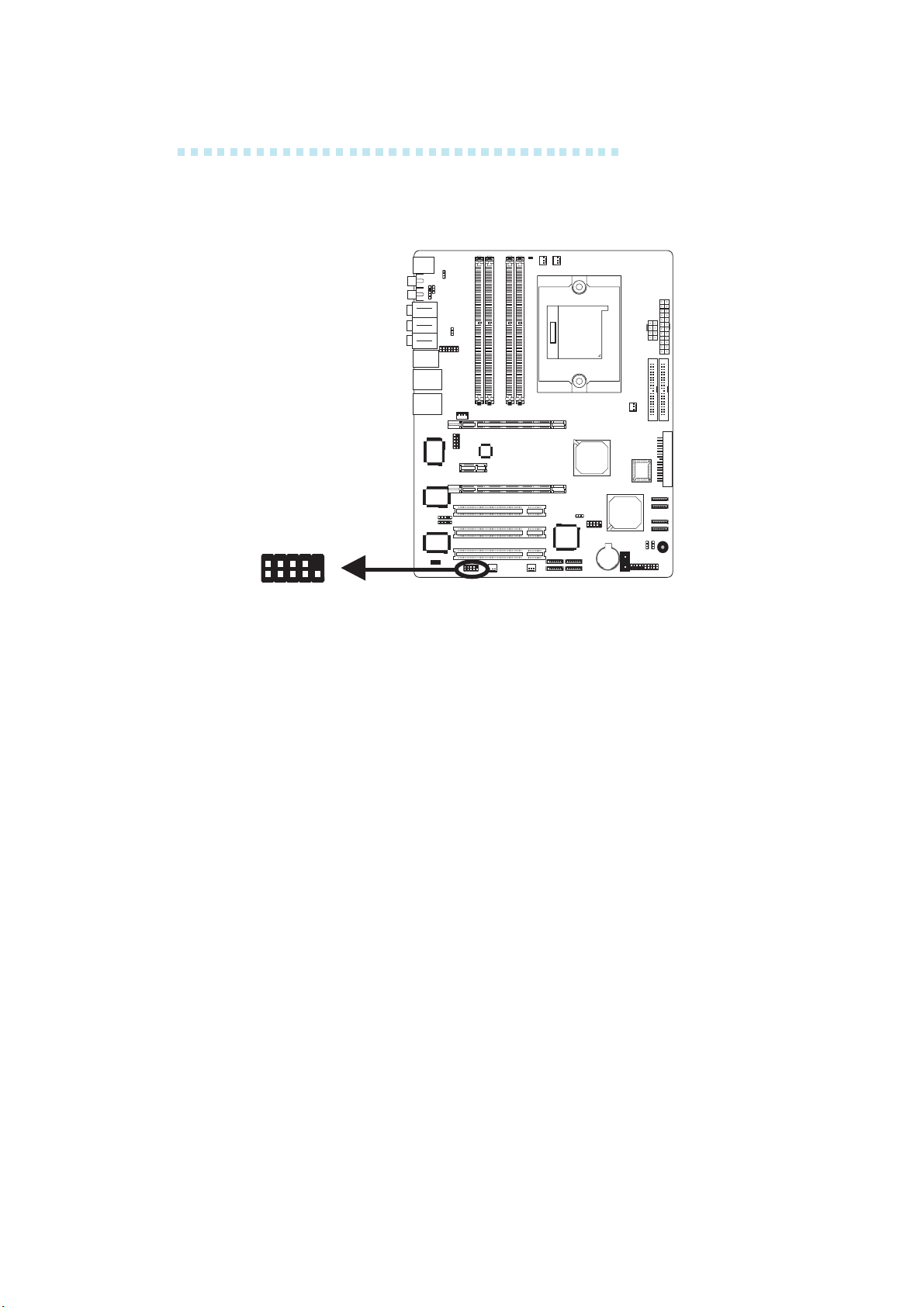

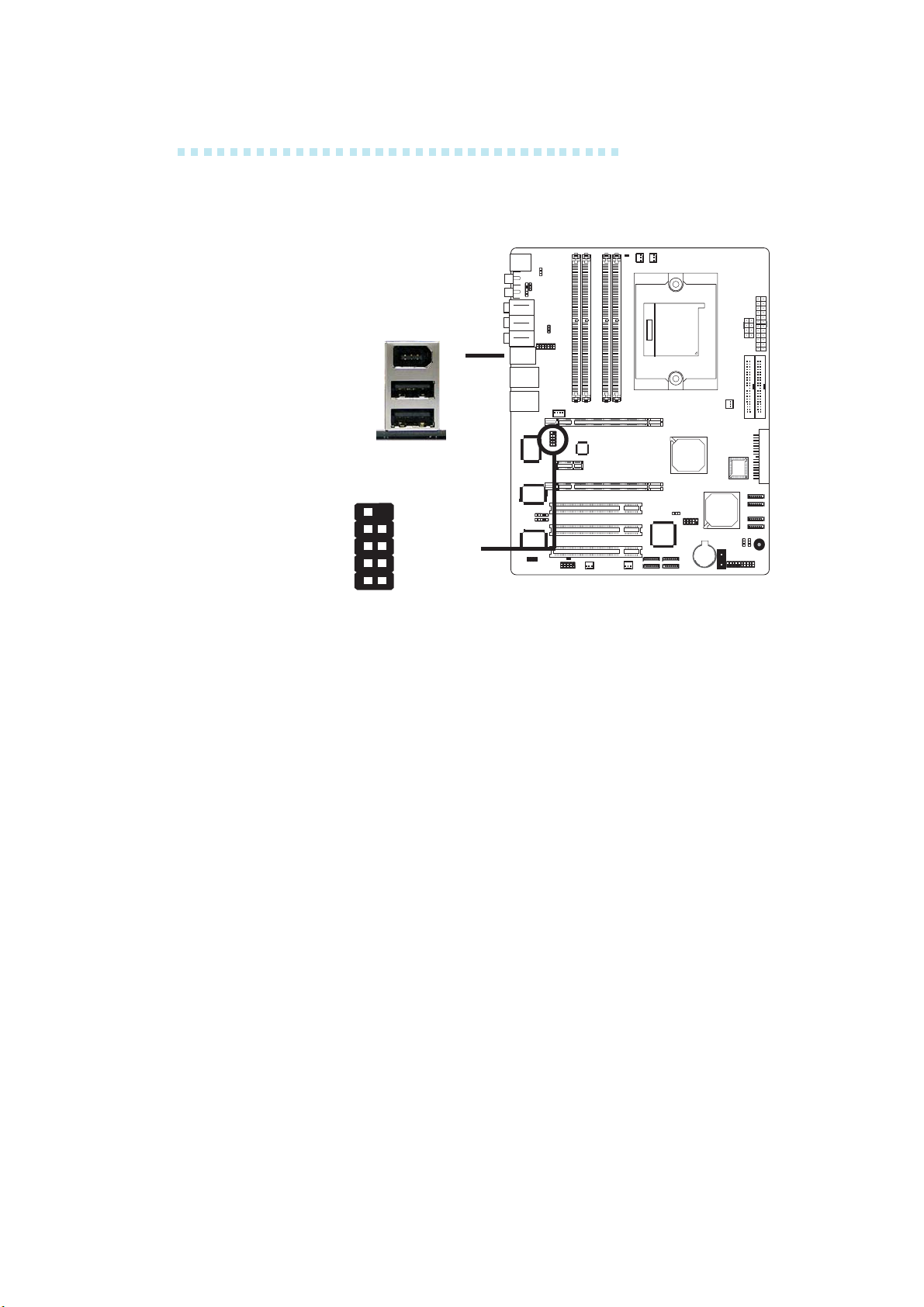

主機板的背板位置備有一個 IEEE 1394 埠 (1394_1)，另於主機板上
有一個 IEEE 1394 接頭 (1394_2 - J8)，可接出一個額外的 IEEE 1394
外接埠。安裝時，請將 IEEE 1394 檔板模組上接線接頭的第一腳
與主機板上 J8 接頭的第一腳對應妥適後再行連接，並將檔板架於
機殼上。
BIOS BIOS
BIOS
BIOS BIOS
設定設定
設定
設定設定
使用者可在 BIOS 的Genie BIOS Setting中(“PCI Device Control”一
節)開啟或關閉內建的 1394 功能；請參閱第三章的相關資訊。
41
Page 42
主機板使用手冊
USB 4
USB 3
USB USB
USB
USB USB
USB 2
USB 1
USB 6
USB 5
埠埠
埠
埠埠
W
W
W
J7
-Data
+Data
GND
N. C.
10
9
USB 7-8
2
W
1
VCC
VCC
+Data
-Data
GND
本主機板可支援八個 USB 2.0/1.1 埠。透過 USB 埠，系統可同時
與數個隨插即用的週邊設備進行資料交換。
主機板背板位置有六個內建 USB 2.0/1.1 埠：CN3 (USB 1-2), CN4
(USB 3-4) 與 CN6 (USB 5-6)。
另於主機板上有 J18（USB 7-8 ），可再接出
兩個額外的 USB 2.0/
1.1 埠。安裝時，請將你的 USB 埠檔板模組上接線接頭的第一腳
與 J18 接頭的第一腳對應妥適再行連接，並裝檔板架於機殼上。
BIOS BIOS
BIOS
BIOS BIOS
設定設定
設定
設定設定
使用者可在 BIOS 的 Integrated Peripherals 子畫面中進行內建 USB
埠的設定；請參閱第三章的相關資訊。
Key
42
Page 43
主機板使用手冊
驅動程式安裝驅動程式安裝
驅動程式安裝
驅動程式安裝驅動程式安裝
所使用的作業系統可能需先安裝適當的驅動程式才可以使用 USB
裝置。請參考您的作業系統使用手冊，以取得進一步之相關資
訊。
若欲使用 USB 2.0 裝置，須安裝 USB 2.0 驅動程式；請參閱第四
章之相關訊息。
USB USB
USB
USB USB
鍵盤鍵盤
鍵盤
鍵盤鍵盤
//
滑鼠喚醒功能：滑鼠喚醒功能：
/
滑鼠喚醒功能：
//
滑鼠喚醒功能：滑鼠喚醒功能：
使用者可經由 USB 鍵盤/滑鼠將處於 S3 (STR - Suspend To RAM) 狀
態的系統喚醒。欲使用此功能，須進行以下設定：
• 跳線設定
JP5 或 JP6 須設為 2-3 On: 5VSB。請參考本章之相關資訊。
提要：提要：
提要：
提要：提要：
• 使用兩個 USB 埠時，若要使用 USB 鍵盤/滑鼠喚醒功
能，電源供應器的 5VSB供電線路至少需要提供 1.5A 的
電流。
• 使用三個或以上的 USB 埠時，若要使用 USB 鍵盤/滑鼠
喚醒功能，電源供應器的 5VSB 供電線路至少需要提供
2A 的電流。
43
Page 44
主機板使用手冊
RJ45 RJ45
RJ45
RJ45 RJ45
網路埠網路埠
網路埠
網路埠網路埠
LAN 1
J7
W
W
LAN 2

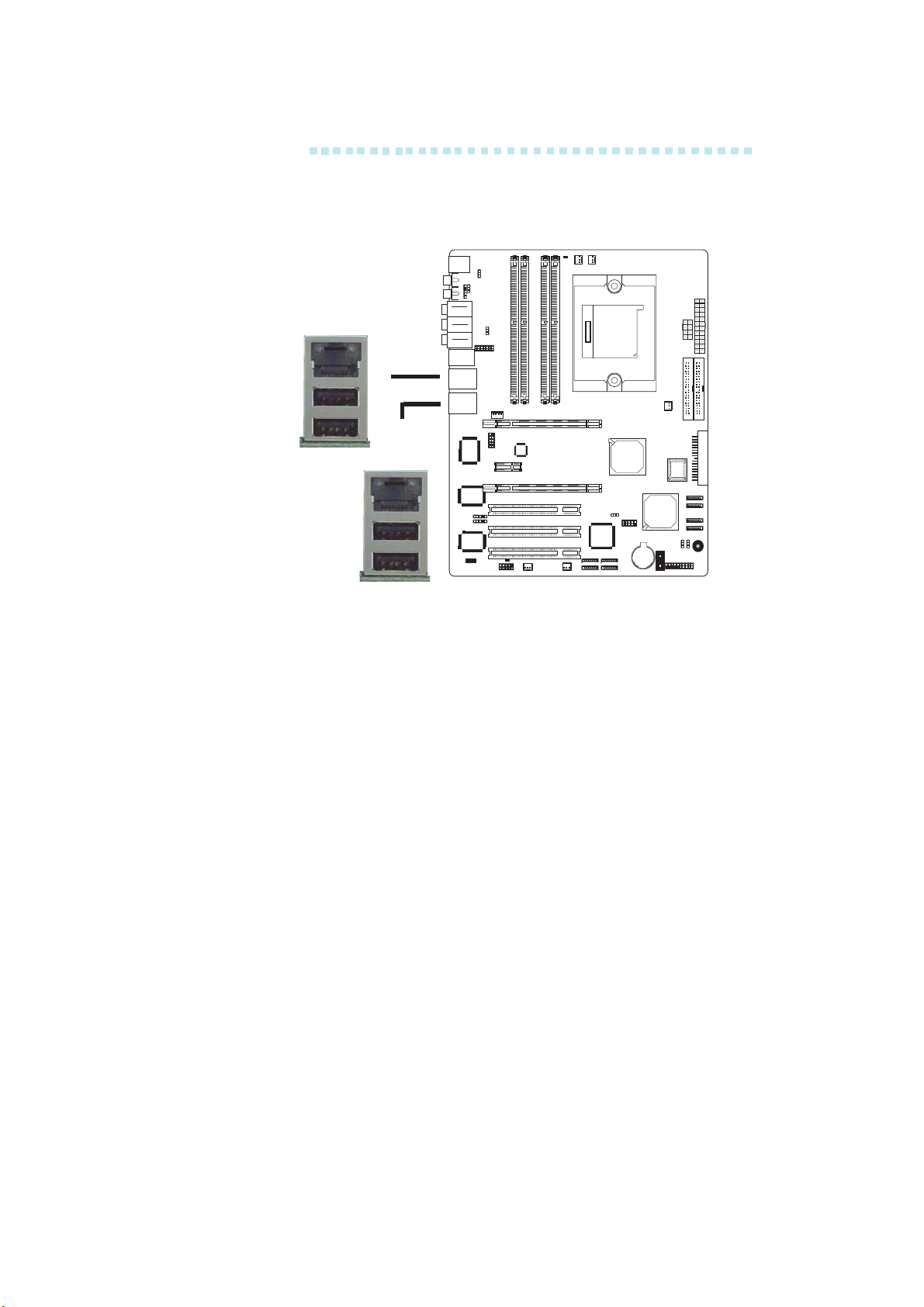

LAN 1 位於 CN4，由Marvell 88E8053 Gigabit PCI Express x1晶片所控
制；LAN 2 位於 CN6，則由Marvell 88E8001 Gigabit PCI 晶片所控
制，透過網路集線器，可連上區域網路。
BIOS BIOS
BIOS
BIOS BIOS
使用者可在 BIOS 的Genie BIOS Setting中（“PCI Device Control”一
節)設定內建網路的功能；請參閱第三章之相關資訊。
驅動程式驅動程式
驅動程式
驅動程式驅動程式
須安裝網路驅動程式；請參閱第四章之相關訊息。
設定設定
設定
設定設定
44
Page 45
主機板使用手冊
輸出輸出
輸出
輸出輸出
/ /
輸入接頭輸入接頭
/
輸入接頭
/ /
輸入接頭輸入接頭
CD-in CD-in
CD-in
CD-in CD-in
Left audio

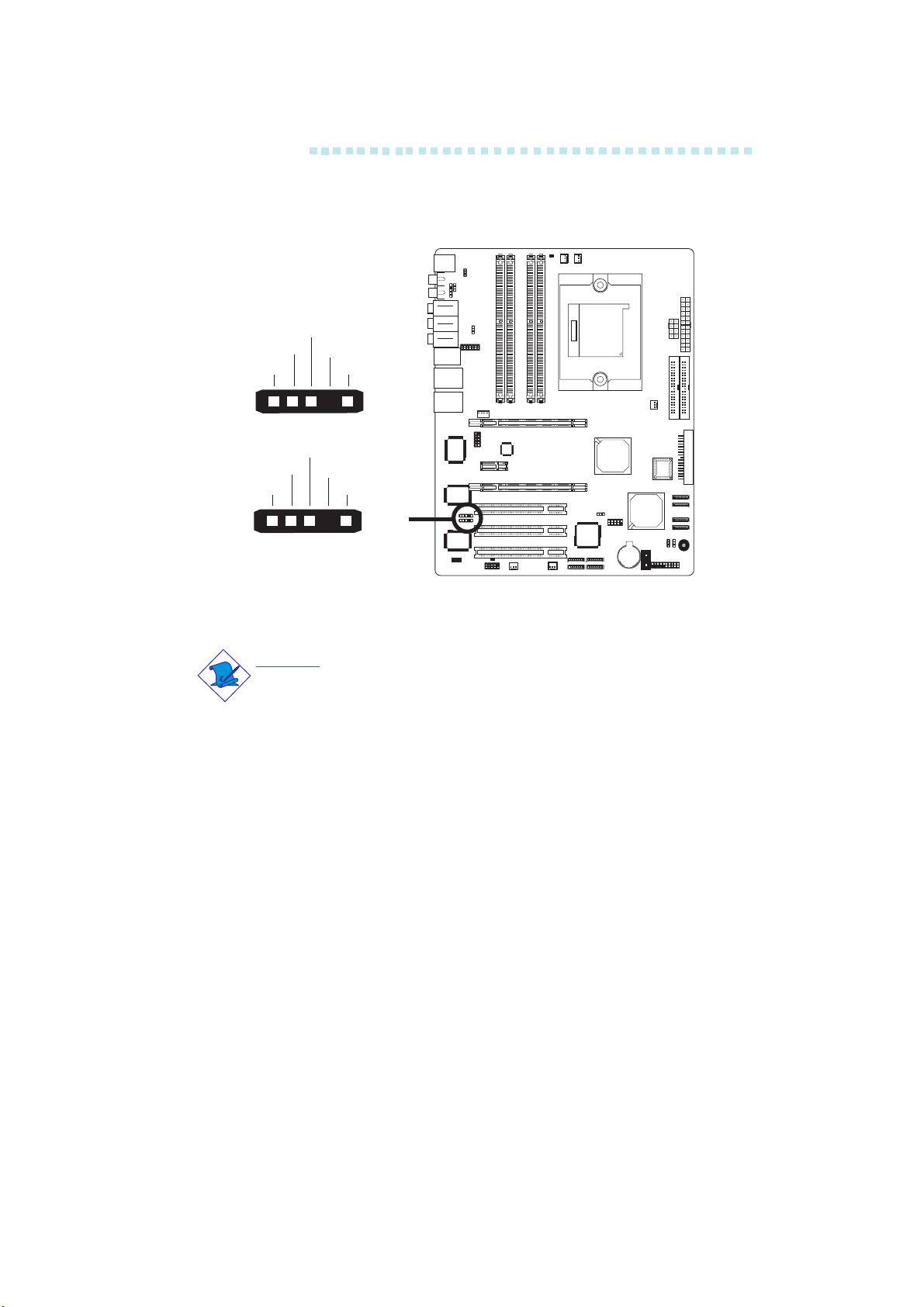

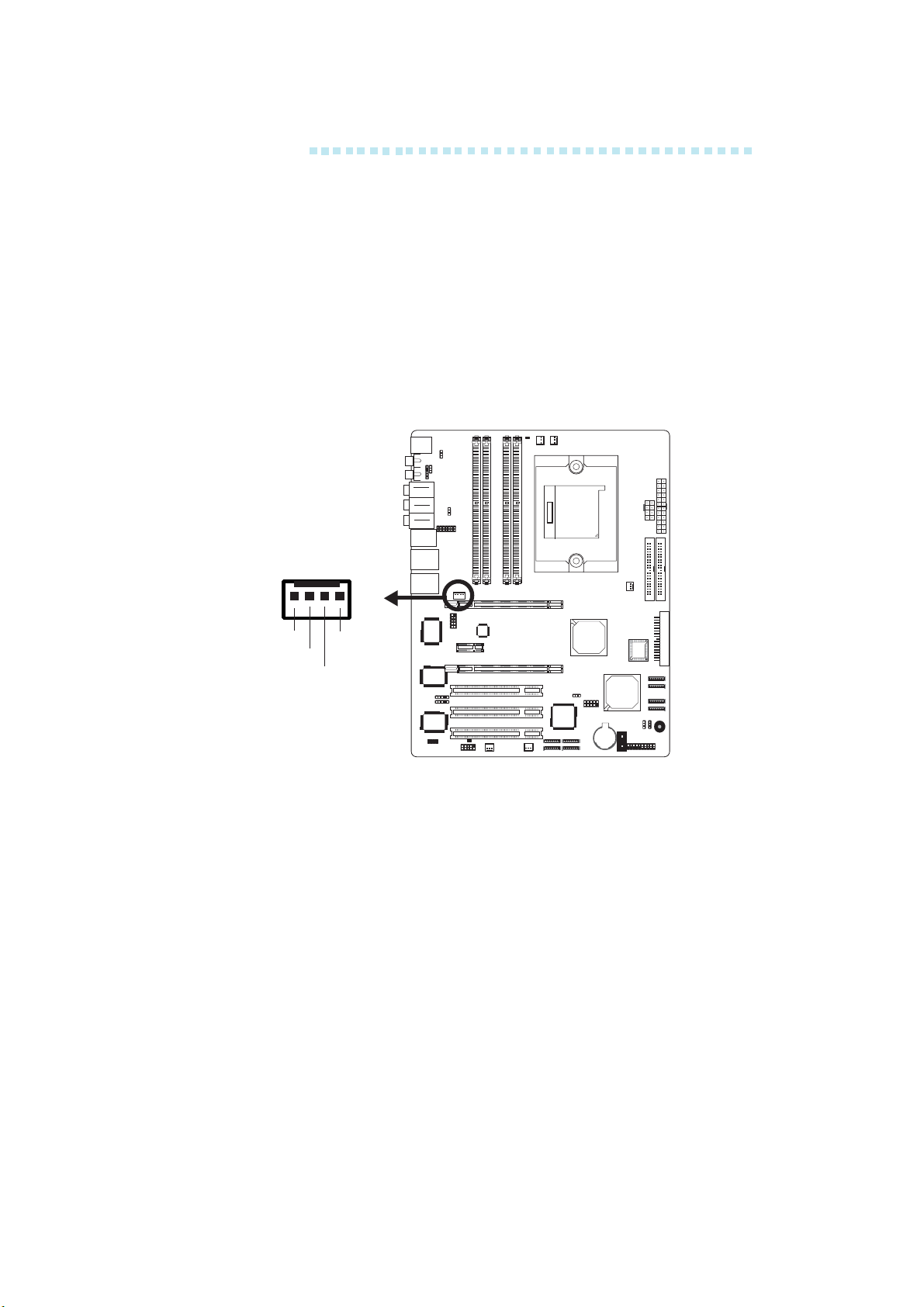

經由卡拉揚音效模組上的 CD-in（J2）音源輸入接頭可接收來自光
碟機、電視諧調器或 MPEG 卡的音源訊號。
音源輸入接頭音源輸入接頭
音源輸入接頭
音源輸入接頭音源輸入接頭
Ground Ground
Right audio
channel
14
channel
X
45
Page 46
主機板使用手冊
軟碟機接頭軟碟機接頭
軟碟機接頭
軟碟機接頭軟碟機接頭
J7
X

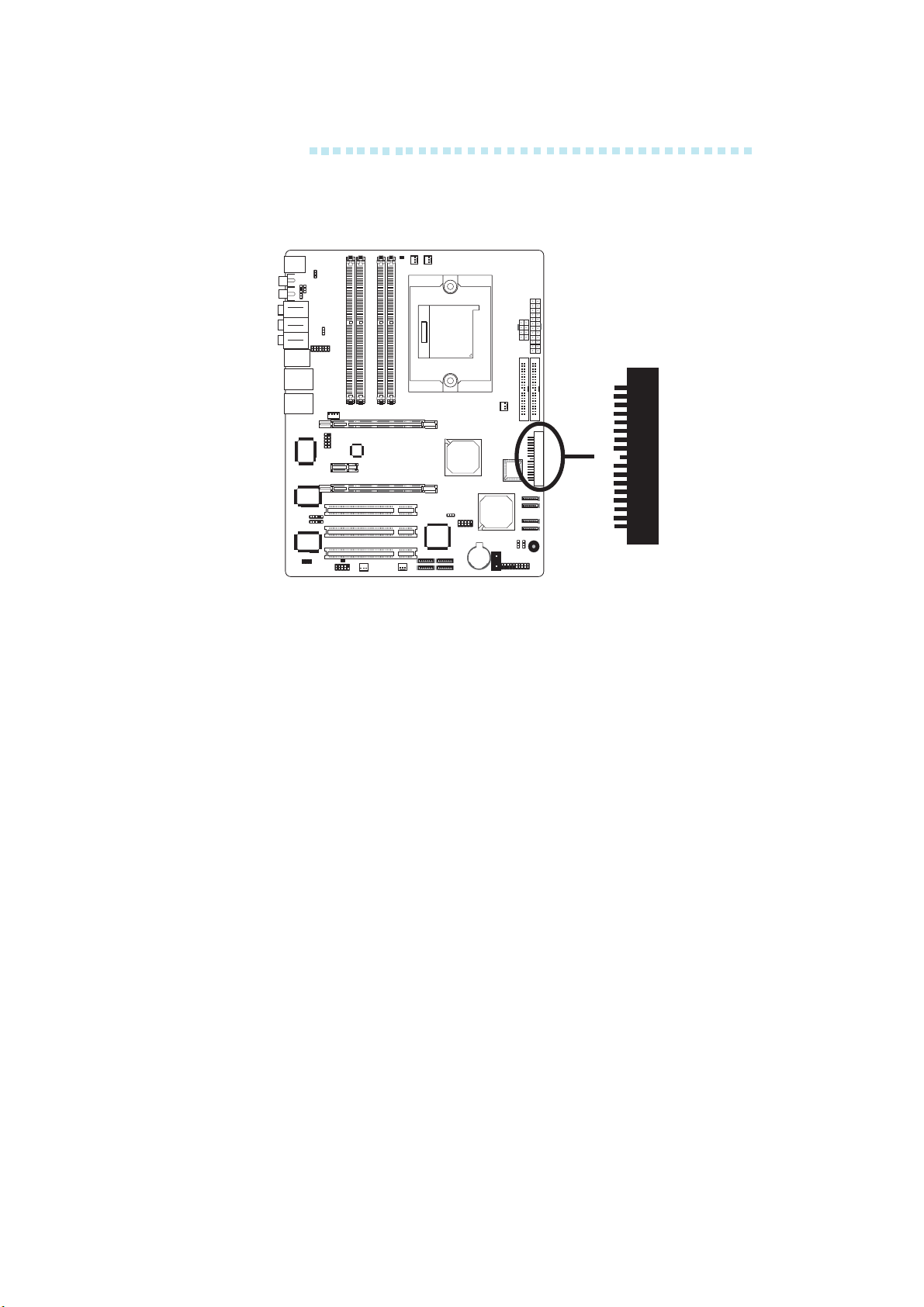

主機板上有一個 90o的軟碟機接頭，可連接兩台標準軟碟機。此
接頭有預防不當安裝的設計，安裝時必需將排線一端 34-pin 接頭
的第一腳與主機板上軟碟機接頭的第一腳對應妥適，才能夠順利
安裝。
接上軟碟排線接上軟碟排線
接上軟碟排線
接上軟碟排線接上軟碟排線
將軟碟排線一端的接頭接到主機板上的 J23 軟碟機接頭 (排線外
緣有顏色者為第一腳，需對應至軟碟機接頭的第一腳)，排線另一
端則接至軟碟機的訊號接頭。若還要安裝另一台軟碟機 (B 磁碟)，
可以使用排線中間的接頭來安裝。
BIOS BIOS
BIOS
BIOS BIOS
設定設定
設定
設定設定
使用者可在 BIOS 的 Integrated Peripherals 子畫面中開啟或關閉軟碟
控制器；請參閱第三章之相關資訊。
46
Page 47
主機板使用手冊
Serial ATA Serial ATA
Serial ATA
Serial ATA Serial ATA
ATI SB450ATI SB450
ATI SB450
ATI SB450ATI SB450
LANPARTY UT RDX200 CF-D )LANPARTY UT RDX200 CF-D )
LANPARTY UT RDX200 CF-D )
LANPARTY UT RDX200 CF-D )LANPARTY UT RDX200 CF-D )
J7
接頭接頭
接頭
接頭接頭
晶片可支援四個晶片可支援四個
晶片可支援四個
晶片可支援四個晶片可支援四個
Serial ATA Serial ATA
Serial ATA
Serial ATA Serial ATA
X
埠埠
((
僅適用於僅適用於
埠
(
僅適用於
埠埠
((
僅適用於僅適用於
1
7
7
7
7

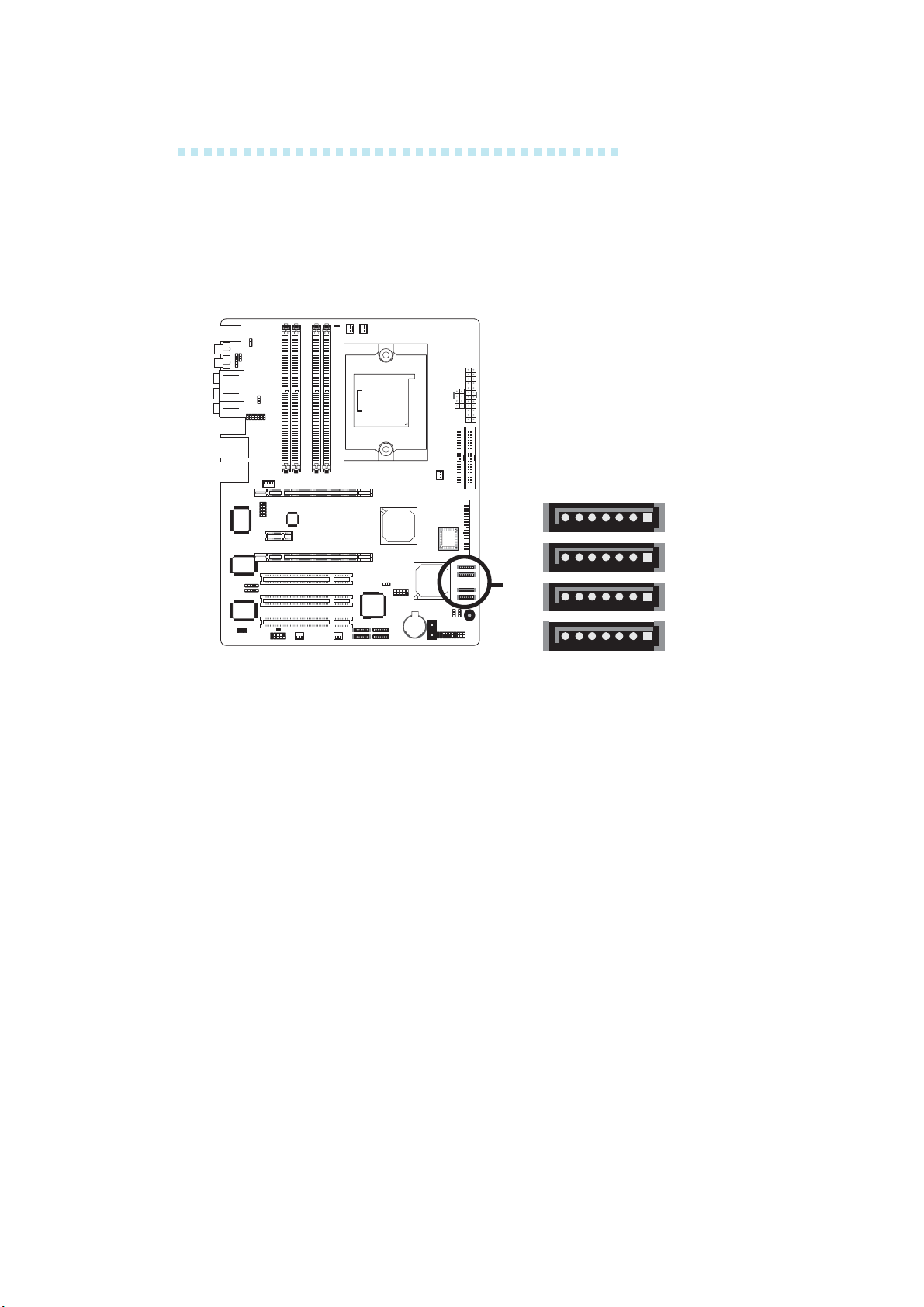

SATA 1 (J2)
1
SATA 2 (J10)
SATA 3 (J11)
1
SATA 4 (J13)
1
GND
RXN
TXP
TXN
GND
RXP
GND
• SATA 速度最高可達1.5Gb/s
• RAID 0與RAID 1
接上接上
Serial ATA Serial ATA
接上
Serial ATA
接上接上
Serial ATA Serial ATA
排線排線
排線
排線排線
將 Serial ATA 排線一端的接頭接至主機板上的 Serial ATA 上，並
將另一端接頭接至你的 Serial ATA 裝置。
RAID RAID
RAID
RAID RAID
設定設定
設定
設定設定
以下所述為 RAID 設定的基本步驟：
1. 進入 BIOS 的 Genie BIOS Setting 子畫面的“PCI Device Control”
中。
2. 將欲設定為 RAID 模式的 Serial ATA 埠開啟。
3. 將Onboard SATA Type欄位設為RAID。儲存后退出BIOS，并重
新啟動電腦。
47
Page 48
主機板使用手冊
4. 系統啟動階段，螢幕上出現ATI BIOS相關訊息時，按下<F4>
鍵，以進入設定程式。此程式允許您在Serial ATA裝置上建立
RAID系統。
5. 通常情況下，使用者無須另行單獨安裝ATI RAID驅動程式。於
安裝ATI Radeon Xpress 200 System Drivers驅動程式時，RAID驅
動程式即會自動安裝。
在 Serial ATA 硬碟所建構的 RAID 儲存區安裝 Windows
®
Windows® 2000的過程中，須使用所附的 ATI RAID 驅動程式
磁片；若要在既有的 Windows® XP 或 Windows® 2000作業系統
安裝 ATI RAID 驅動程式，須安裝所附 CD 片中的“ATI Radeon
Xpress 200 System Drivers”驅動程式。
請參考第三章與第四章之相關資訊。
提要：提要：
提要：
提要：提要：
建立 RAID 之前，務必確認 Serial/Parallel ATA 硬碟與資料
排線已安裝妥適，否則將無法進入ATI RAID BIOS程式。
XP 或
48
Page 49
主機板使用手冊
Silicon Image Sil 3114 Silicon Image Sil 3114
Silicon Image Sil 3114
Silicon Image Sil 3114 Silicon Image Sil 3114
用於用於
LANPARTY UT RDX200 CF-DR)LANPARTY UT RDX200 CF-DR)
用於
LANPARTY UT RDX200 CF-DR)
用於用於
LANPARTY UT RDX200 CF-DR)LANPARTY UT RDX200 CF-DR)
J7
晶片可支援四個晶片可支援四個
晶片可支援四個
晶片可支援四個晶片可支援四個
X
Serial ATA Serial ATA
Serial ATA
Serial ATA Serial ATA
埠埠
埠
埠埠
( (
(
( (
僅適僅適
僅適
僅適僅適

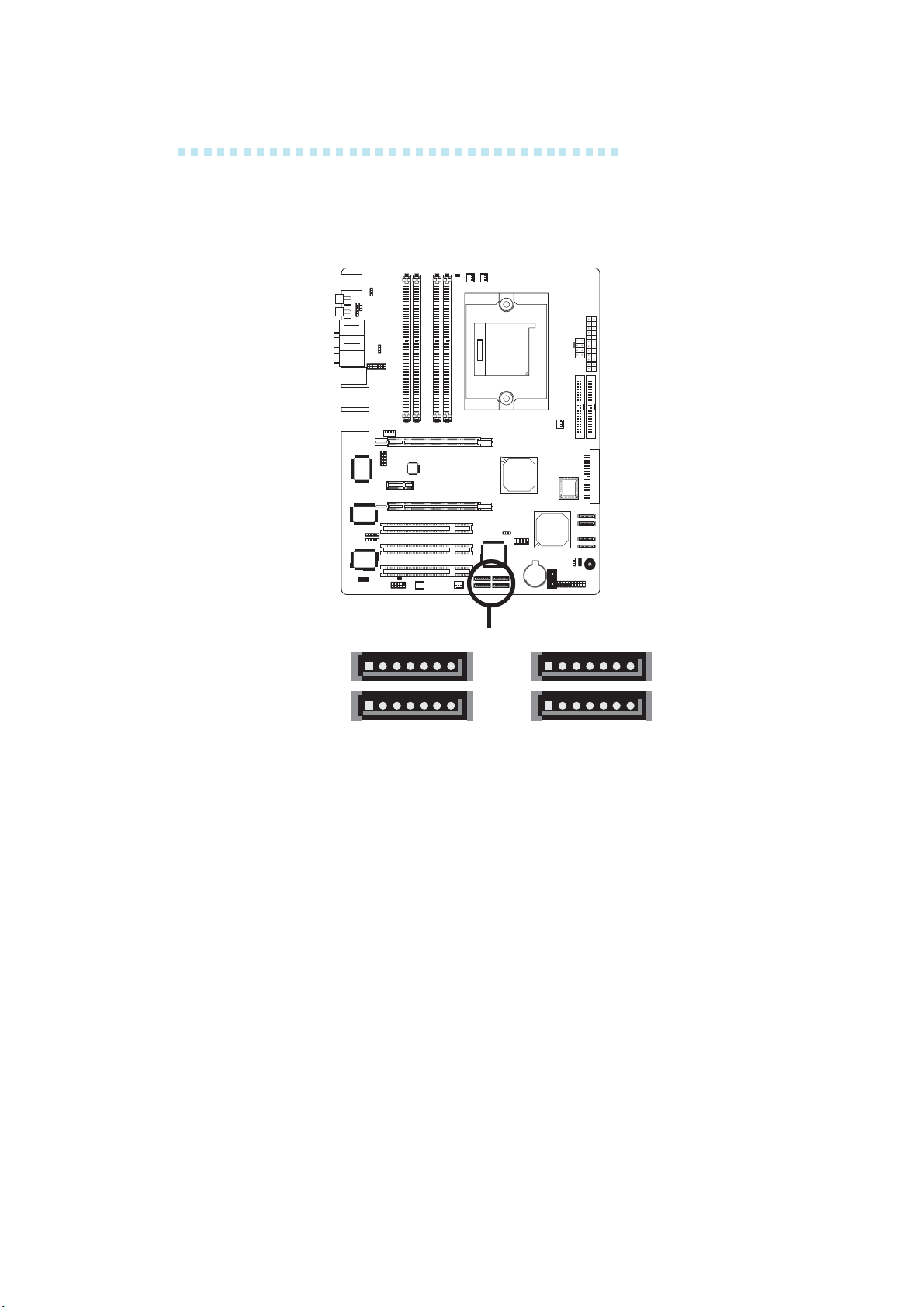

SATA 5 (J26)
SATA 6 (J27)
1
1
TXN
GND
RXP
RXN
GND
TXP
GND
17
1
7
TXN
GND
RXP
RXN
TXP
GND
SATA 8 (J29)
7
SATA 7 (J28)
7
GND
• SATA 速度最高可達 1.5Gb/s
• RAID 0, RAID 1, RAID 0+1與RAID 5
接上接上
Serial ATA Serial ATA
接上
Serial ATA
接上接上
Serial ATA Serial ATA
排線排線
排線
排線排線
將 Serial ATA 排線一端的接頭接至主機板上的 Serial ATA 上，並
將另一端接頭接至你的 Serial ATA 裝置。
RAID RAID
RAID
RAID RAID
設定設定
設定
設定設定
以下所述為在SATA 5至 SATA 8上進行 RAID 設定的基本步驟：
1. 進入 BIOS 的Genie BIOS Setting子畫面的PCI Device Control中。
2. 於“Onboard SATA Controller”欄位中將欲設定為 RAID 模式的
Serial ATA 埠開啟。
49
Page 50
主機板使用手冊
3. 將Sil3114 S-ATA RAID Control欄位設為 SATA RAID。儲存后退
出BIOS，并重新啟動電腦。
4. 系統啟動階段，螢幕上出現 Sil3114 SataRAID BIOS 相關訊息時，
按下 <Ctrl-S> 或 <F4> 鍵，以進入設定程式。使用者可在該程
式中建立 Serial ATA 硬碟的 RAID 模式。
5. 安裝 Silicon Image RAID 驅動程式。
在 Serial ATA 硬碟所建構的 RAID 儲存區安裝 Windows
®
Windows® 2000的過程中，須使用所附的 Silicon Image Sil3114
RAID Drivers 磁片來安裝 RAID 驅動程式；若是在既有的 Windows® XP 或 Windows® 2000作業系統安裝 RAID 驅動程式，則
須安裝所附 CD 片中的 Silicon Image Sil3114 RAID 驅動程式。
請參考第三章與第四章之相關資訊。
提要：提要：
提要：
提要：提要：
建立 RAID 之前，務必確認 Serial/Parallel ATA 硬碟與資料
排線已安裝妥適，否則將無法進入 Silicon Image RAID BIOS
程式。
XP 或
50
Page 51
主機板使用手冊
IDE IDE
IDE
IDE IDE
硬碟接頭硬碟接頭
硬碟接頭
硬碟接頭硬碟接頭
J7
40
39
40
39
X
21
IDE 2

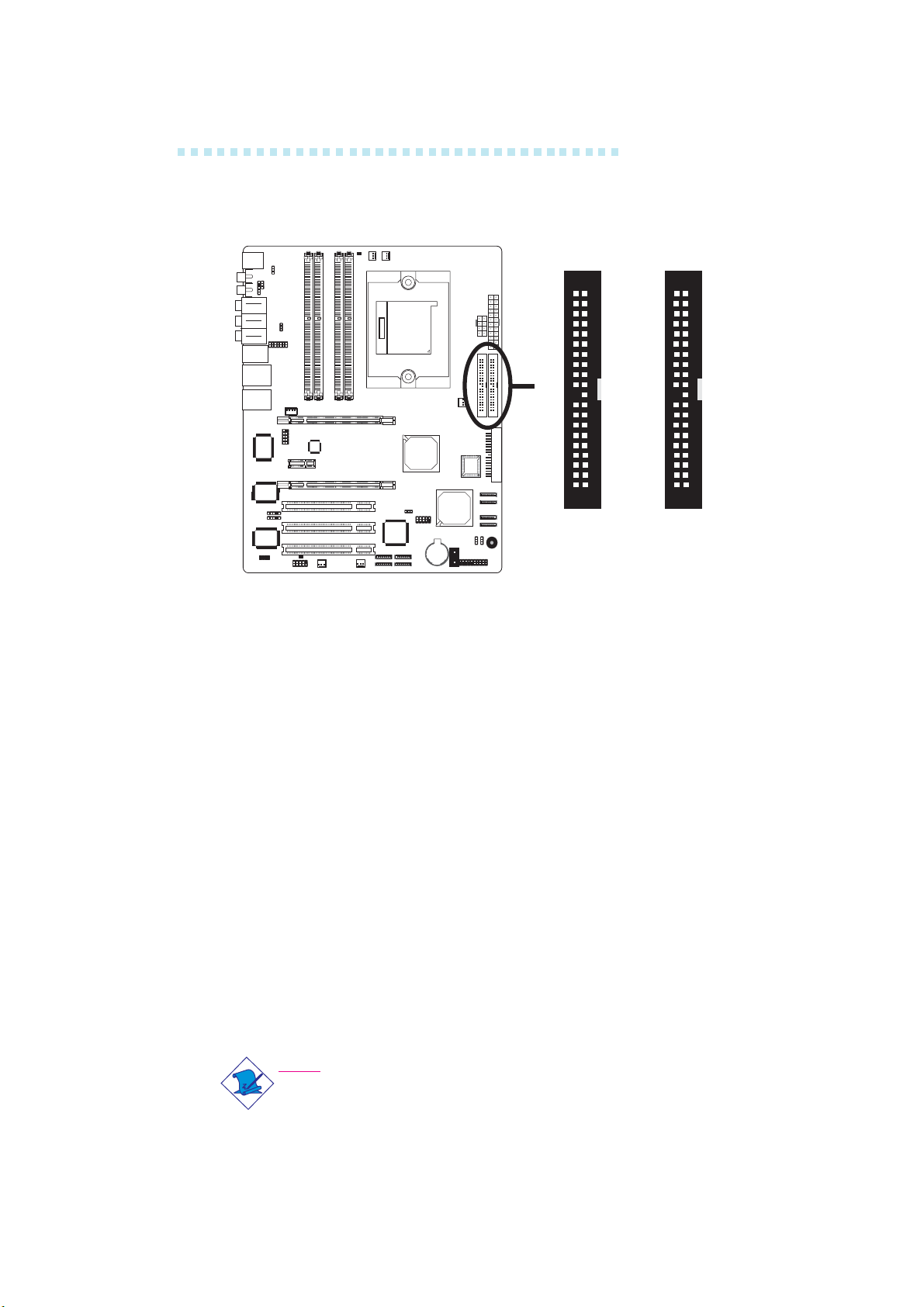

主機板提供兩個 PCI IDE 接頭，可安裝四台 Enhanced IDE (Integrated
Drive Electronics) 硬碟。每一個 PCI IDE 接頭皆有預防不當安裝的
設計；安裝時必需將硬碟排線接頭的第一腳與主機板上 IDE 接頭
的第一腳對應妥適，才能夠順利安裝。
21
IDE 1
每一個 PCI IDE 接頭可支援兩台 IDE 裝置，一台為 Master，另一
台為 Slave。硬碟排線上有三個接頭，將排線一端的接頭接至主
機板上的 IDE 1 接頭，排線上的另外兩個接頭則用來連接第一與
第二顆硬碟；接在排線終端的硬碟需設定為 Master，而接於排線
中間接頭的硬碟則需設成 Slave。
連接連接
IDEIDE
IDE
IDEIDE
硬碟排線硬碟排線
硬碟排線
硬碟排線硬碟排線
連接
連接連接
將IDE排線的一端接至主機板的IDE1接頭，其他接頭接至IDE裝
置。
如果需要添加第三、第四顆硬碟，可使用另一條IDE排線，將排
線一端接至主機板上的IDE 2接頭(J25)，，其他接頭接至IDE裝
置。
注記注記
注記：
注記注記
請按照硬碟說明書的相關說明設定硬碟開關。
51
Page 52
主機板使用手冊
硬碟上的設定硬碟上的設定
硬碟上的設定
硬碟上的設定硬碟上的設定
若同一個 IDE 通道安裝了兩台硬碟，其中一台需設定為 Master，
另一台則需設定為 Slave；有關硬碟上的 jumper/switch 設定，請參
考您的硬碟使用手冊。
本主機板支援 Enhanced IDE, ATA-2, ATA/33, ATA/66 與 ATA/100
硬碟。使用兩台或以上的硬碟時，最好選用相同的廠牌；不同廠
牌的硬碟若互相搭配使用，可能無法正常運作；這是硬碟本身的
相容性問題，並非主機板的問題。
提要提要
提要
提要提要
有些 ATAPI 光碟機在 Mast er 的設定模式下可能無法
被辨識或無法正常運作，若遇上這種情形，請將它設
為 Sl ave。
::
:
::
BIOS BIOS
BIOS
BIOS BIOS
設定設定
設定
設定設定

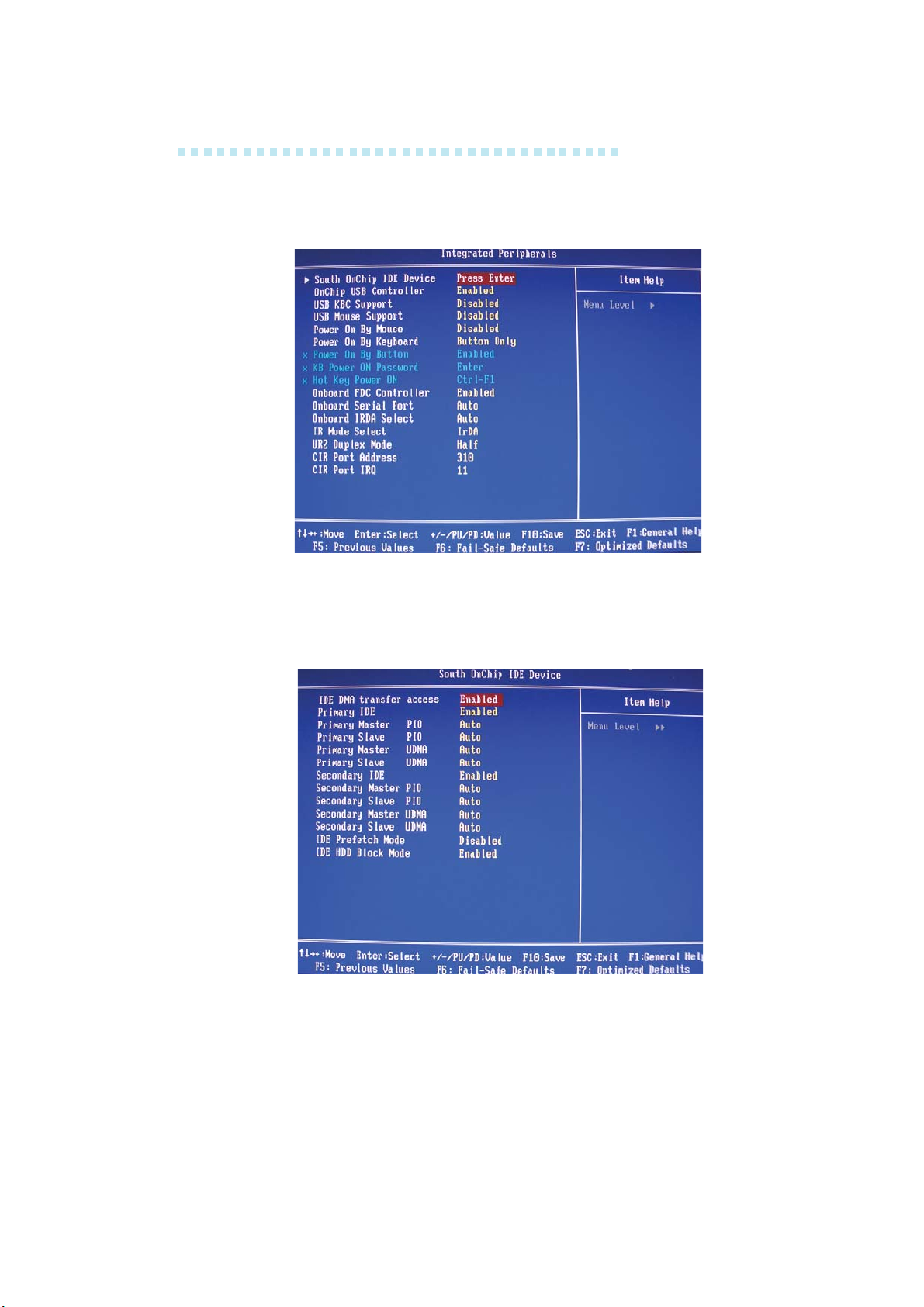

使用者可在 BIOS 的 Integrated Peripherals 子畫面的South OnChip IDE
Device 中設定內建的 IDE 功能；請參閱第三章之相關資訊。
52
Page 53
主機板使用手冊
串列（串列（
串列（
串列（串列（
RD
2
1
CD
COMCOM
COM
COMCOM
CTS
DSR
DTR
TD
RTS
GND
9
RI
）埠）埠
）埠
）埠）埠
J7
本主機板配置一個9-pin接頭，可接出一個外部串列埠。串列埠的
排線作為選用品，需要您另外購置。
將附在串列埠排線上的接頭插入9-pin接頭(j4)，然后將串列埠托
座安裝在位于系統機殼背部的托座槽上，務必確認排線上的顏
色條和pin1對齊。
此串列埠為相容於16C550A UARTs的RS-232、RS-485異步通訊
埠，可連接數據機、串列印表機、終端顯示以及其他串列裝
置。
BIOSBIOS
BIOS
BIOSBIOS
設定設定
設定
設定設定
可於Integrated Peripherals子畫面中設定內建的串列埠，參見第三章
之相關訊息。
53
Page 54
主機板使用手冊
IrDA IrDA
IrDA
IrDA IrDA
IrDA
CIR
紅外線接頭紅外線接頭
紅外線接頭
紅外線接頭紅外線接頭
IRRX
Ground
IRTX
5
Ground
CIRTX
51
N. C.
VCC
1
CIRRX
N. C.
5VSB
W
J7
將IrDA/CIR模組的排線接頭接至IrDA接頭(J5)或CIR接頭(J14)。
註記：註記：
註記：
註記：註記：
部份 IrDA 接線上的接頭，其接腳功能定義的順序與本主機
板所定義的順序相反；使用此類接線時，請將接線接頭反
向插入主機板上的 ＣＩＲ／ＩｒＤＡ 接頭。
BIOS BIOS
BIOS
BIOS BIOS
設定設定
設定
設定設定
使用者可在 BIOS 的 Integrated Peripherals 子畫面Super IO Device中設
定內建的CIR/ IrDA 功能；請參閱第三章之相關資訊。
驅動程式驅動程式
驅動程式
驅動程式驅動程式
所使用的作業系統中可能也必需安裝適當的驅動程式才能使用
CIR/ IrDA 功能；請參考您的作業系統使用說明書，以取得更多
的相關資訊。
54
Page 55
風扇接頭風扇接頭
風扇接頭
風扇接頭風扇接頭
主機板使用手冊
Sense
Power
Ground
Ground
1
CPU fan
Power
N. C.
Fan 4
X
3
1
J7
X
3
X
X
X
Sense
Power
Ground
Power
Ground
Power
Ground
1
Fan 5
請將風扇接線接至主機板上的 CPU 風扇接頭 (J31)。另有 Fan 2(J32),
Fan 3(J30), Fan 4(J6) 與 Fan 5(J9) 風扇接頭可用來連接額外的散熱
風扇。散熱風扇可保持機殼內適當的空氣流通，防止 CPU 及系統
元件因過熱而受損。
3
1
Fan 2
3Sense
1
Fan 3
N. C.
3
BIOS BIOS
BIOS
BIOS BIOS
設定設定
設定
設定設定
BIOS 中 PC Health Status 子畫面會顯示出散熱風扇轉速；請參閱第
三章之相關資訊。
55
Page 56
主機板使用手冊

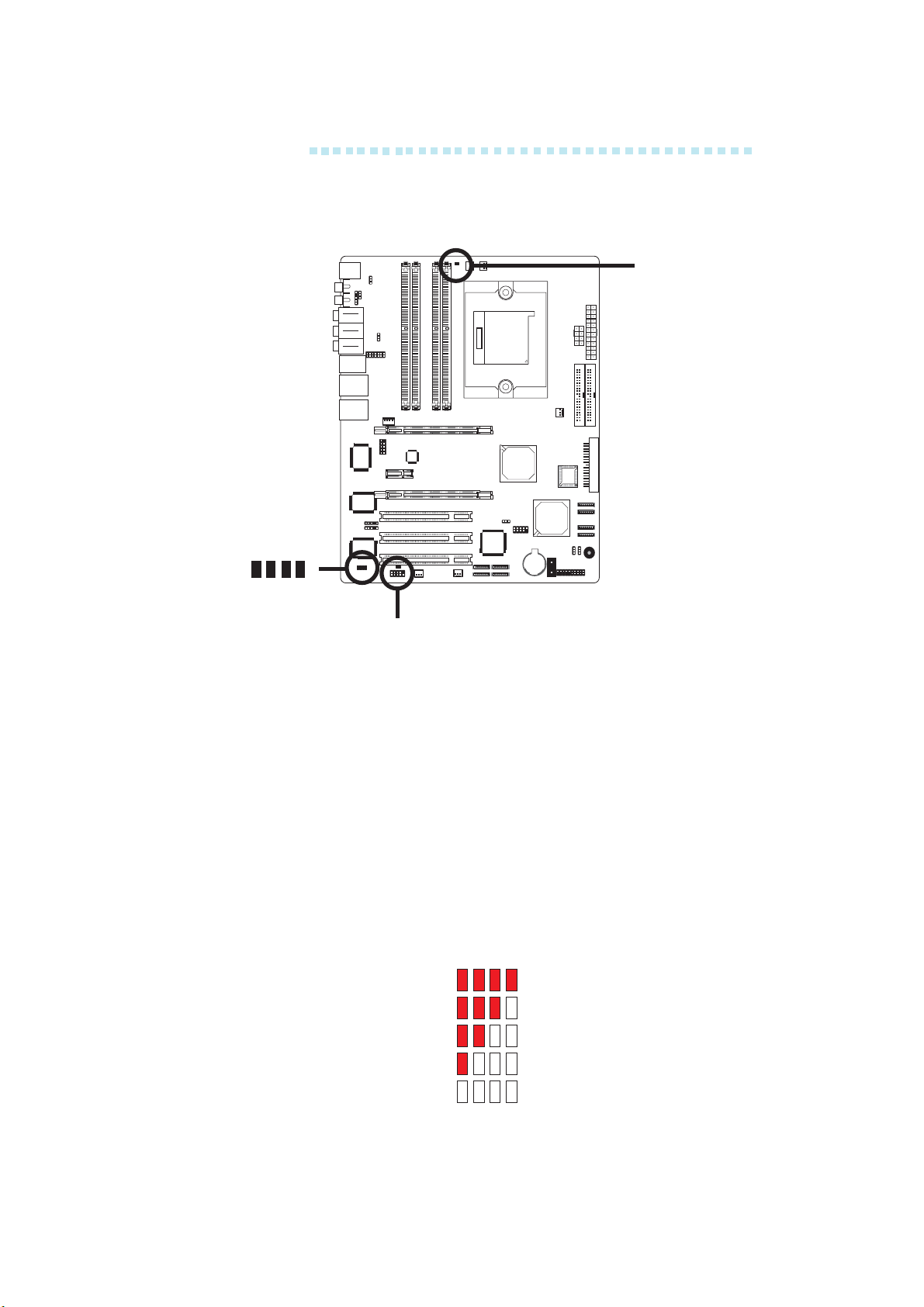

LEDLED
LED
LEDLED
4
DRAM
Power LED
J7
123
診斷用 LED 接頭
Standby Power LED
DRAM Power LEDDRAM Power LED
DRAM Power LED
DRAM Power LEDDRAM Power LED
系統電源為開啟狀態時，此 LED 燈號會亮起。
Standy Power LEDStandy Power LED
Standy Power LED
Standy Power LEDStandy Power LED
系統處於待機狀態時，此 LED 燈號會亮起。
診斷用診斷用
診斷用
診斷用診斷用
LED LED
LED
LED LED
LED 1 至 LED 4 為診斷用 LED；藉由這些 LED 可顯示目前的系統
狀態。
1系統狀態 234
系統開啟
已偵測 CPU
已偵測 DRAM
56
已偵測 VGA
系統啟動
Page 57
主機板使用手冊
電源接頭電源接頭
電源接頭
電源接頭電源接頭
我們建議您使用與 ATX 12V Power Supply Design Guide Version 1.1
設計規格相符的電源供應器；此類電源供應器有一個標準的 24-pin
ATX 主要電源插頭，需插在主機板上的 CN10 接頭上。
12 24
+3.3VDC
+12VDC
+12VDC
J7
PWR_OK
X
+3.3VDC
+3.3VDC
+5VSB
COM
+5VDC
COM
+5VDC
COM
COM
+5VDC
+5VDC
+5VDC
NC
COM
COM
COM
PS_ON#
COM
-12VDC
+3.3VDC
131
24 -pin ATX (CN10)
您的電源供應器應具備一個8-pin或4-pin的 +12V電源接頭。+12V
電源可向CPU的電壓調節模組（Voltage regulator Module, VRM）提
供大於+12VDC的電流。請盡量選用8-pin電源，若無8-pin電源，
請按照如下方式將4-pin電源接頭連接至CN9：
8
J7
5
8
+12V
5
4
1
4
Ground
1
8-pin +12V
(CN9)
57
Page 58
主機板使用手冊
主機板上配置了 FDD 類型的額外電源接頭，使用兩張顯示卡時，
我們建議你將電源供應器上的電源線接上兩個 5V/12V 電源接頭
(J1），如此可保持較佳的系統穩定度。但若未接上此額外的電源
接頭，主機板亦可運作。
本主機板至少須使用 300W 的電源供應器。如果系統的負載較大
時 (較多記憶體模組、介面卡及週邊裝置等)，可能需要更大的電
源供應；
夠的供電。夠的供電。
夠的供電。
夠的供電。夠的供電。
(FDD 类型)
因此，使用因此，使用
因此，使用
因此，使用因此，使用
5V/12V
400W 400W
400W
400W 400W
J7
或以上的電源供給器才可確保足或以上的電源供給器才可確保足
或以上的電源供給器才可確保足
或以上的電源供給器才可確保足或以上的電源供給器才可確保足
1
+12V +5V
Ground
Ground
提要提要
!!!!!!
提要
提要提要
源，請
於一般情況下，您可以通過以下兩個途徑關閉電腦：
1. 按下位於前方面板上的電源按鈕，或者
2. 按下系統主機板上的電源按鈕（注意，某些主機板不具備此按
如果因為某些原因需要完全關閉電腦的供應電源，請直接關閉電源供
應器的開關或拔除電源插頭，但如果您需要立即重新啟動系統，則必
須嚴格遵循以下步驟：
1. 請先等待至Standby Power LED指示燈（通常位於PCI插槽附近）熄
如果如果
!!!
如果您拔除了Power Supply Unit (PSU)電源插頭或者關閉其電
!!!!!!
如果如果
務必務必
務必等待
務必務必
鈕）。
滅。因為電荷是否完全釋放幹淨的時間長度會因電源供應情況的
不同而不同。放電時間高度取決於對系統所進行的設定，例如供
應電壓、電源供應次序、周邊裝置的數量等。
至少至少
至少
至少至少
4
1515
秒秒
15
秒之後再行接通電源。
1515
秒秒
2. 待Standby Power LED指示燈熄滅後，再等待六秒，然後再開啟系
統。
遵循以上步驟可保護您的系統，有效防止損壞主機板或系統元件。
58
Page 59

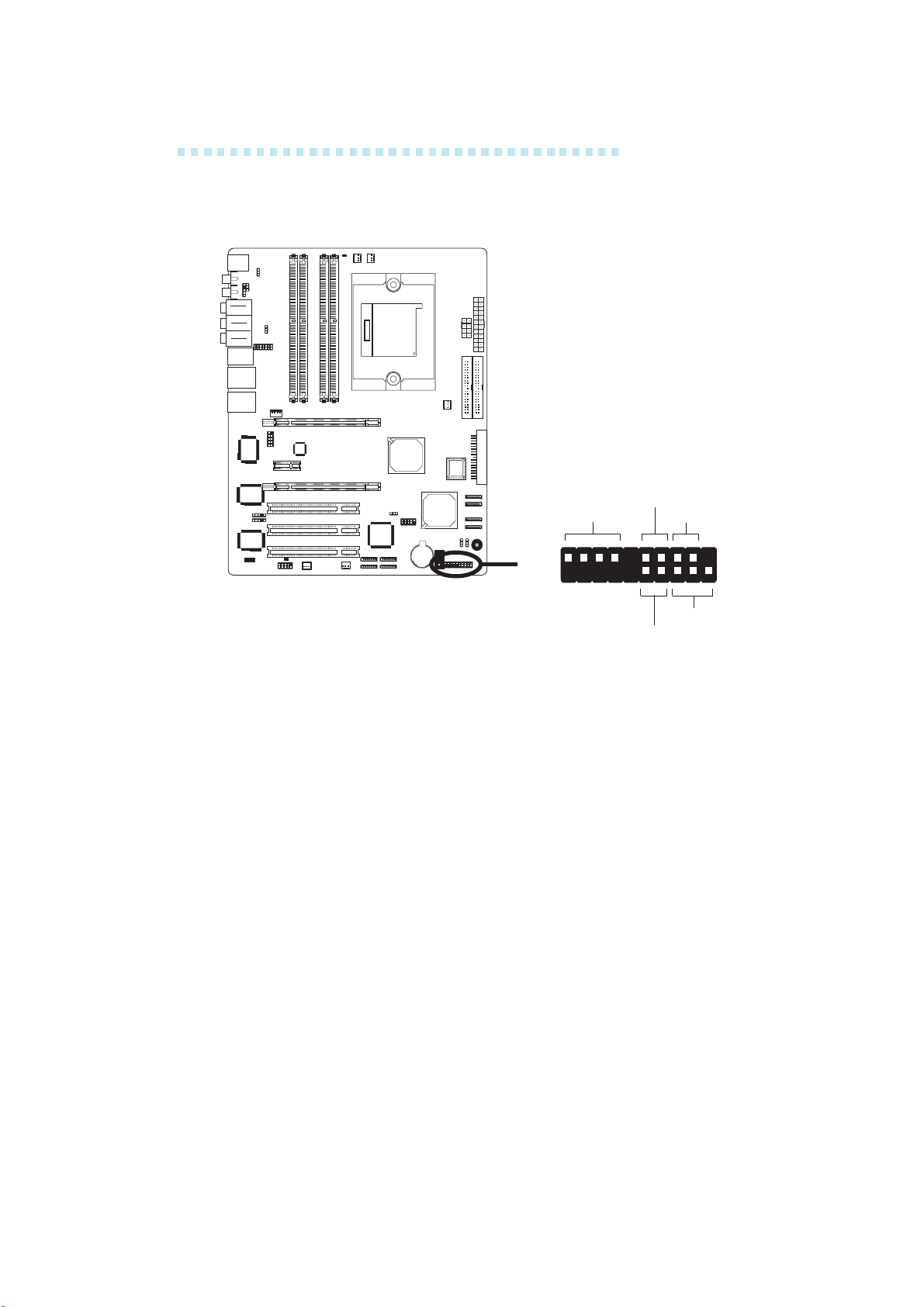

前方面板接頭前方面板接頭
前方面板接頭
前方面板接頭前方面板接頭
J7
SPEAKER
主機板使用手冊
RESET
HD-LED
HD-LEDHD-LED
HD-LED
HD-LEDHD-LED
J19
：：
Primary / Secondary IDE Primary / Secondary IDE
：
Primary / Secondary IDE
：：
Primary / Secondary IDE Primary / Secondary IDE
X
19
20
硬碟燈號硬碟燈號
硬碟燈號
硬碟燈號硬碟燈號
PWR-LED
ATX-SW
1
2
對主機板上的 IDE 硬碟進行資料存取時，此燈號會亮起。
RESETRESET
RESET
RESETRESET
：重置開關：重置開關
：重置開關
：重置開關：重置開關
按下此開關，使用者毋需關閉系統電源即可重新啟動電腦，可延
長電源供應器和系統的使用壽命。
SPEAKERSPEAKER
SPEAKER
SPEAKERSPEAKER
：喇叭接頭：喇叭接頭
：喇叭接頭
：喇叭接頭：喇叭接頭
可連接系統機殼內的喇叭。
ATX-SWATX-SW
ATX-SW
ATX-SWATX-SW
：：
：
：：
ATX ATX
ATX
ATX ATX
電源開關電源開關
電源開關
電源開關電源開關
此開關具雙重功能；配合 BIOS 的 設定，此開關可讓系統進入軟
體關機狀態或暫停模式；請參考第三章的相關資訊。
59
Page 60
主機板使用手冊
PWR-LED - Power/StandBy PWR-LED - Power/StandBy
PWR-LED - Power/StandBy
PWR-LED - Power/StandBy PWR-LED - Power/StandBy
電源燈號電源燈號
電源燈號
電源燈號電源燈號
當系統電源開啟時，此 LED 燈號會亮起；當系統處於 S1(POS Power On Suspend) 或 S3 (STR - Suspend To RAM) 暫停模式時，此
LED 燈號每秒會閃爍一次。
註記：註記：
註記：
註記：註記：
開機後若系統無法啟動，且電源狀態燈號 （PWR-LED）也
沒有亮起時，請檢查主機板上的 CPU 與記憶體是否皆已妥
善安裝。
功能
HD-LED
(Primary/Secondary IDE 硬碟燈號接腳)
保留
ATX-SW
(ATX 電源開關接腳)
保留
RESET
(重置開關接腳)
SPEAKER
(喇叭接腳)
PWR-LED
(電源狀態燈號接腳)
接腳
定義
HDD LED Power
3
HDD
5
N. C.
14
N. C.
16
PWRBT+
8
PWRBT-
10
N. C.
18
N. C.
20
Ground
7
H/W Reset
9
Speaker Data
13
N. C.
15
Ground
17
Speaker Power
19
LED Power (+)
2
LED Power (+)
4
LED Power (-) or Standby Signal
6
60
Page 61
主機板使用手冊
EZ EZ
EZ
EZ EZ
J7
簡易開關簡易開關
簡易開關
簡易開關簡易開關
( (
電源開關與重置開關電源開關與重置開關
(
電源開關與重置開關
( (
電源開關與重置開關電源開關與重置開關
X
))
)
))
重置開關
電源開關
本主機板上配置了一個電源開關與一個重置開關。對於喜歡 DIY
的使用者而言，在主機板還在設定調整階段尚未安裝到機殼之
前，這兩個開關提供了相當大的便利性。
61
Page 62
主機板使用手冊

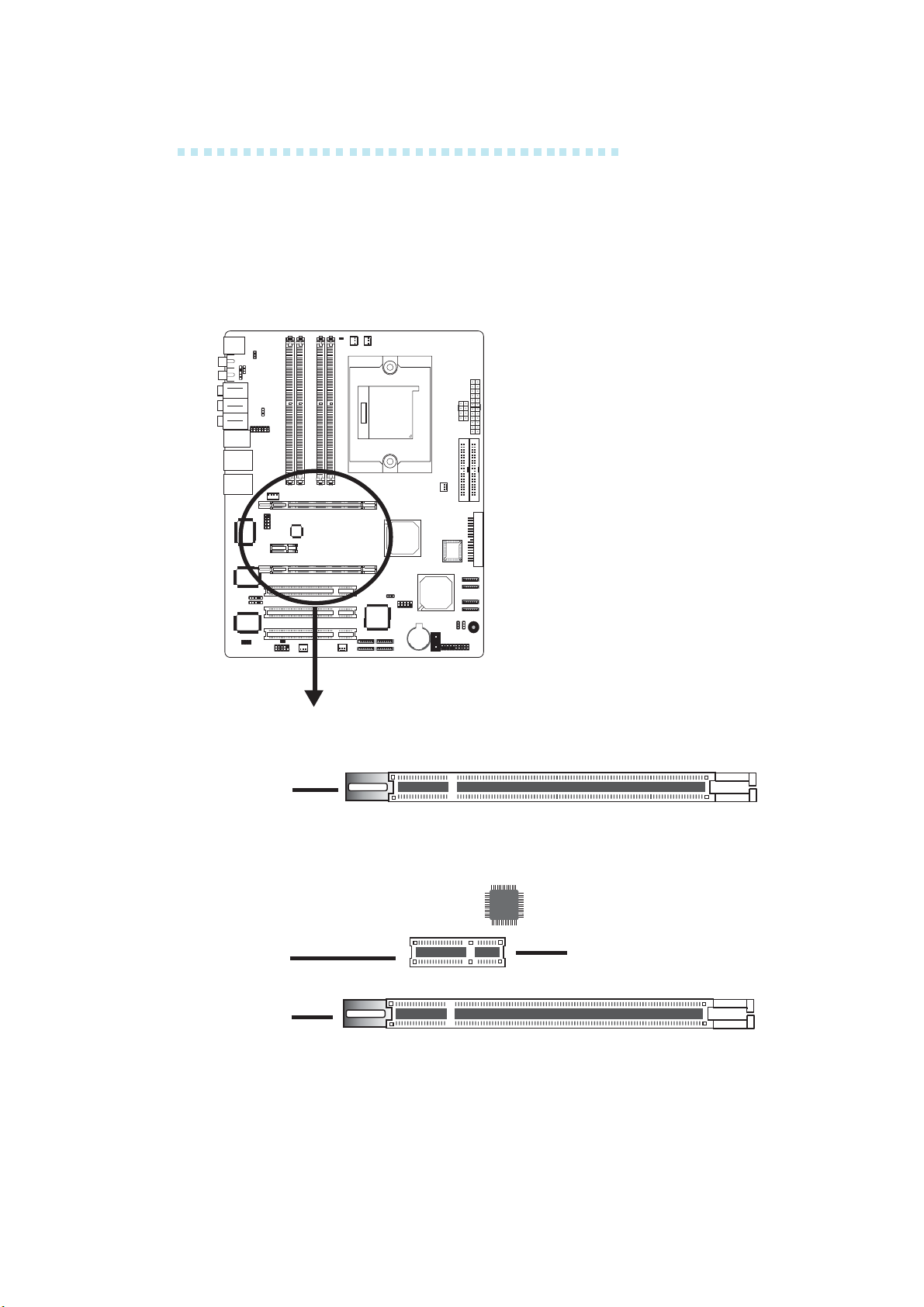

PCI Express PCI Express
PCI Express
PCI Express PCI Express
PCI Express x16
PCI Express x1
PCI Express x16
插槽插槽
插槽
插槽插槽
J7

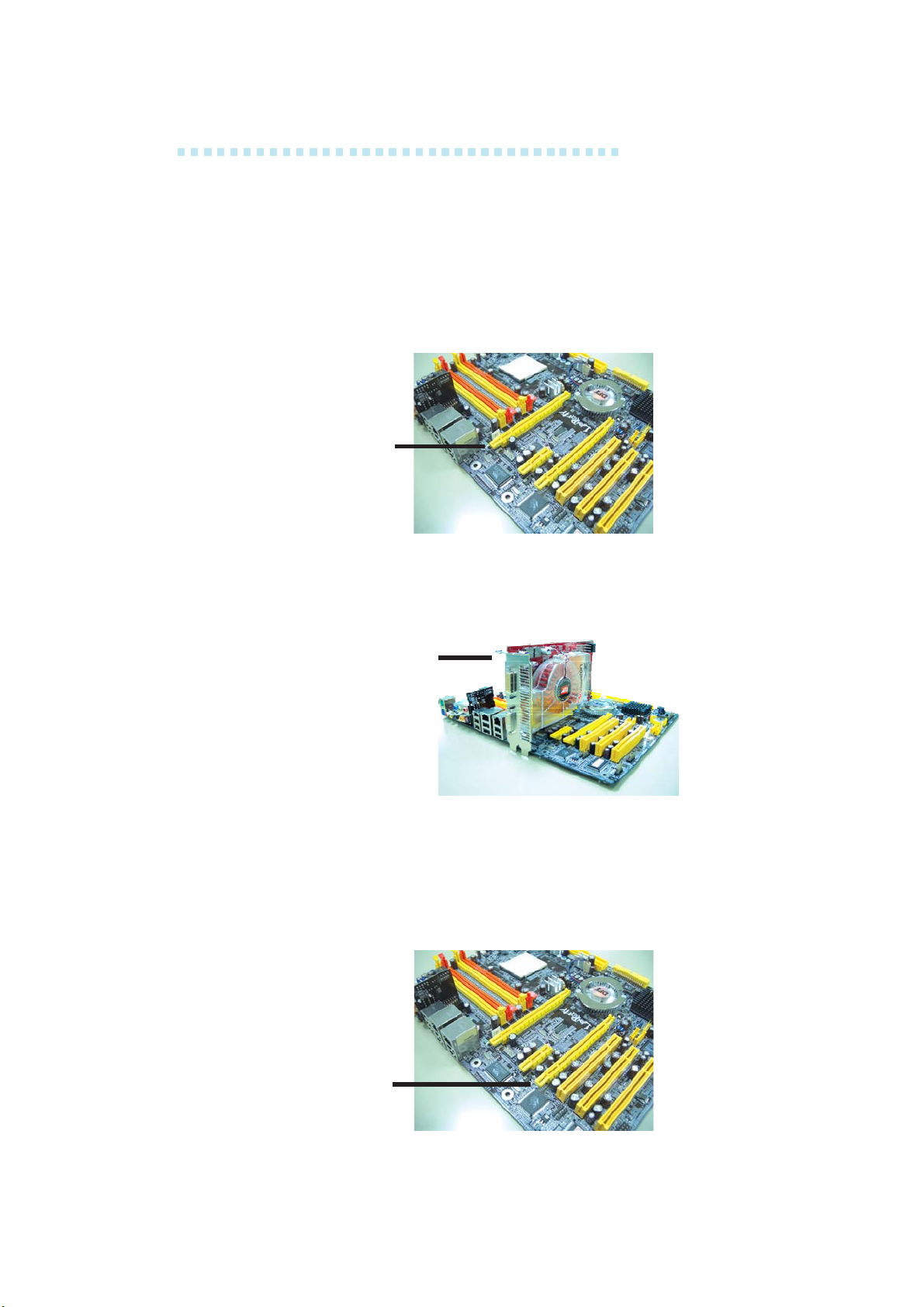

將符合 PCI Express 規格的 PCI Express x16 顯示卡安裝在 主機板上
的 PCI Express x16 插槽。在x16插槽安裝顯示卡時，先將顯示卡在
上空與插槽對齊，然後壓入插槽中，直到其牢固固定於插槽中
為止，插槽中的固定夾會自動固定好顯示卡。
請參閱下一節以取得進一步之相關訊息。
將符合 PCI Express 規格的 PCI Express x1 擴充卡，如：網路卡，安
裝於 PCI Express x1 插槽。
62
Page 63
主機板使用手冊
ATI CrossFire ATI CrossFire
ATI CrossFire
ATI CrossFire ATI CrossFire
ATI的CrossFire技術使個人電腦的性能達到一個新的頂峰。透過
連接一塊Radeon CrossFire Edition顯示卡和一塊標准PCI Express顯示
卡，系統內部的多GPU(Graphics Processing Units)可使游戲運行加
速，并且可提高圖形質量。
CrossFireCrossFire
CrossFire
CrossFireCrossFire
CrossFire關鍵技術在於提高多GPU系統速度，這種技術是將每一
渲染任務劃分給兩個GPU進行。每個GPU完成分配的每一幀的任
務以後，CrossFire Edition顯示卡上的合成引擎即對GPU（按照所
選擇的操作模式）的處理結果進行合成，然後將總的幀結果傳
送至顯示裝置。此技術可使幀渲染速度達到單顯示卡的兩倍。
特性特性
特性
特性特性
如果不考慮操作模式，每一幀的完成過程實際是由兩張GPU將
其送至CrossFire Edition顯示卡上的合成引擎，然後送至顯示裝
置。
技術技術
技術
技術技術
工作原理工作原理
工作原理
工作原理工作原理
uperTilinguperTiling
• S
uperTiling
uperTilinguperTiling
瓦片分離是將熒幕圖像劃分成類似如“瓦格”的交互瓦片模
式，每塊GPU分別處理分配給自己的“半塊瓦片”的任務。
ScissorScissor
•
Scissor
ScissorScissor
在頁框分離渲染模式下，每一幀被分為兩個部分，即有水平
的，也有垂直的，每個GPU處理一個部分。
Alternate Frame RenderingAlternate Frame Rendering
•
Alternate Frame Rendering
Alternate Frame RenderingAlternate Frame Rendering
在交替幀渲染模式下，幀數為偶數時，交給一塊GPU處理，
當幀數變為奇數時，又交給另一塊GPU處理。
（瓦片分離）渲染模式（瓦片分離）渲染模式
（瓦片分離）渲染模式
（瓦片分離）渲染模式（瓦片分離）渲染模式
（頁框分離）渲染模式（頁框分離）渲染模式
（頁框分離）渲染模式
（頁框分離）渲染模式（頁框分離）渲染模式
（交替幀渲染，（交替幀渲染，
（交替幀渲染，
（交替幀渲染，（交替幀渲染，
AFRAFR
AFR
AFRAFR
）模式）模式
）模式
）模式）模式
63
Page 64
主機板使用手冊
Super AASuper AA
•
Super AA
Super AASuper AA
（超級全屏抗鋸齒）模式（超級全屏抗鋸齒）模式
（超級全屏抗鋸齒）模式
（超級全屏抗鋸齒）模式（超級全屏抗鋸齒）模式
在多GPU系統中，超級全屏抗鋸齒模式提供了比較高的抗鋸
齒圖像顯示質量。此模式中，運用抗鋸齒技術在每一塊GPU
中對同一幀進行渲染，但是每塊顯示卡中的採樣模式並不相
同。當兩塊GPU中的幀渲染完成以後，CrossFire合成引擎將對
其進行合成，由此得到的顯示結果將雙倍於採樣數，即4x與
6x抗鋸齒結果將相應變為8x與12x超級抗鋸齒結果。
顯示卡類型顯示卡類型
顯示卡類型
顯示卡類型顯示卡類型
1. 一張Radeon
®
X850 / Radeon
2. 一張標準PCI Express Radeon
Radeon
®
X850 CrossFire Edition卡可與目前市面上出售的任意ATI或
®
X800 CrossFire Edition顯示卡。
®
X850 or Radeon
®
X800顯示卡。
其合作商的標準PCI Express Radeon X850顯示卡(RadeonX850 PRO,
Radeon X850 XT 或 Radeon X850 XT Platinum Edition)協同工作。
Radeon
®
X800 CrossFire Edition卡可與來自任意ATI或其合作商的標
準PCI Express Radeon X800顯示卡(Radeon X800, Radeon X800 PRO,
Radeon X800 XL, Radeon X800 XT 或 Radeon X800 XT Platinum Edition)
協同工作。
注記注記
注記：
注記注記
如果CrossFire Edition 與標準PCI Express顯示卡的時脈速度設
定不一致，則兩塊顯示卡將各自獨立運作。
64
Page 65
主機板使用手冊
PCI Express PCI Express
PCI Express
PCI Express PCI Express
CrossFireCrossFire
CrossFire
CrossFireCrossFire
模式模式
模式
模式模式
插槽插槽
插槽
插槽插槽
下圖顯示了在CrossFire 模式下PCI Express插槽的頻寬
J7
頻寬
x8
x1
x8
x16 PCI Express 插槽
x1 PCI Express 插槽
x16 PCI Express 插槽
65
Page 66
主機板使用手冊
單單
VGAVGA
單
VGA
單單
VGAVGA
下圖展示了單VGA模式PCI Express插槽的頻寬。
J7
模式模式
模式
模式模式
頻寬
x
16
x1
x1
x16 PCI Express 插槽
x1 PCI Express 插槽
x16 PCI Express 插槽
66
Page 67
主機板使用手冊
安裝顯示卡安裝顯示卡
安裝顯示卡
安裝顯示卡安裝顯示卡
1. 關閉系統及顯示器並拔除電源插頭。
2. 移除PCIE1插槽所對應的背板位置上固定擋板用螺絲，然後移
開擋板。
PCIE1
3. 將CrossFire Edition顯示卡(Master)在上空與PCIE1插槽對齊，然後
壓入插槽中，直到其牢固固定於插槽中為止。
CrossFire Edition
顯示卡
4. 安裝步驟二移除的螺絲，固定好顯示卡。
5. 移除PCIE3插槽所對應的背板位置上固定擋板用螺絲，然後移
開擋板。
PCIE3
67
Page 68
主機板使用手冊
6. 按照步驟三相同的方式將標準PCI Express顯示卡(Slave)置入插
槽中。
7. 安裝步驟5移除的螺絲。
8. CrossFire Edition 顯示卡本身即具備一條排線，按照如下方式將
排線插頭接入CrossFire Edition顯示卡DMS接頭
標準PCI Express
顯示卡
DMS
X
68
Page 69
主機板使用手冊
9. 將另外一個插頭接入PCI Express 顯示卡的DVI-I接頭，然後將
剩下的接頭接入顯示裝置。
DVI-I
X
此接頭接入
顯示裝置
10. 將輔助電源由電源供應器接入顯示卡。
11. 重新啟動系統。於系統重新啟動后，按<Del>鍵進入BIOS主
畫面。
12. 選擇Genie BIOS Setting子畫面后按<Enter>鍵。
a. 將“Dual Slot Configuration”欄位設為Enabled。
b. 將“GFX0 Link Width” 與 “GFX1 Link Width”兩個欄位
均設為x8。
Dual Slot Configuration
GFX0 Link Width
GFX1 Link Width
Enabled
x8
x8
13. 儲存并退出BIOS。再次開機時請先開啟顯示器，然后再開啟
系統，如此系統可偵測硬體的相關設定。
14. 安裝顯示卡驅動程式，之後重新啟動系統使程式生效。
69
Page 70
主機板使用手冊
15. 進入操作系統后，會於系統桌面上發現一個
“ATI Catalyst Control Center”的圖示。雙擊該圖
示。
16.點擊View標簽後選擇
Custom View。
17. 於Graphics Settings畫面
（熒幕左邊）中，點擊
CrossFire。此時主視窗的
熒幕上會出現一個
CrossFire Settings視窗。點
擊“Enable CrossFire”之后
再點擊“Yes”繼續。
18. 如果出現類似右邊的視
窗則表明CrossFire已成功
開啟。請重新啟動系統
以使CrossFire生效。
70
Page 71
主機板使用手冊
第三章第三章
第三章
第三章第三章
Award BIOS Award BIOS
Award BIOS
Award BIOS Award BIOS
基本輸出/輸入系統 (BIOS) 為中央處理器與週邊設備間的基本溝
通控制程式，此外還儲存著主機板的各種進階功能碼。本章將會
針對 BIOS 各項設定提出說明。
系統啟動後，BIOS 訊息會顯示於螢幕上，自動測試記憶體並計算
其容量。測試完畢後，螢幕會出現以下訊息 ：
<Press DEL to enter setup>
若此訊息在您回應前就消失，請按下機殼面板上的 <Reset> 開關，
或是同時按住 <Ctrl>+<Alt>+<Del> 鍵重新開機。
當您按下 <Del> 鍵時，螢幕上會出現以下畫面。
- BIOS - BIOS
- BIOS
- BIOS - BIOS
設定程式設定程式
設定程式
設定程式設定程式
設定設定
設定
設定設定
71
Page 72
Standard CMOS FeaturesStandard CMOS Features
Standard CMOS Features
Standard CMOS FeaturesStandard CMOS Features
使用方向鍵選取“Standard CMOS Features”選項並按 <Enter>。螢
幕上會出現類似以下之畫面。
上圖的設定值僅供參考；設定項目會因 BIOS 的版本不同而異。
DateDate
Date
DateDate
日期格式為 <Day>，<Month>，<Date>，<Year>。<Day> 可顯示
Sunday 至 Saturday。<Month> 可顯示 January 至 December。<Date>
可顯示 1 至 31。<Year> 可顯示 1994 至 2079。
TimeTime
Time
TimeTime
時間格式為 <Hour>，<Minute>，<Second>。時間設定以二十四小
時全日制為表示方式。例如：1 p.m. 為 13:00:00。<Hour> 可顯示
00 至 23。<Minute> 可顯示 00 至 59。<Second> 可顯示 00 至 59。
72
Page 73
主機板使用手冊
Primary IDE Master, Primary IDE Slave, SecondaryPrimary IDE Master, Primary IDE Slave, Secondary
Primary IDE Master, Primary IDE Slave, Secondary
Primary IDE Master, Primary IDE Slave, SecondaryPrimary IDE Master, Primary IDE Slave, Secondary
IDE Master IDE Master
IDE Master
IDE Master IDE Master

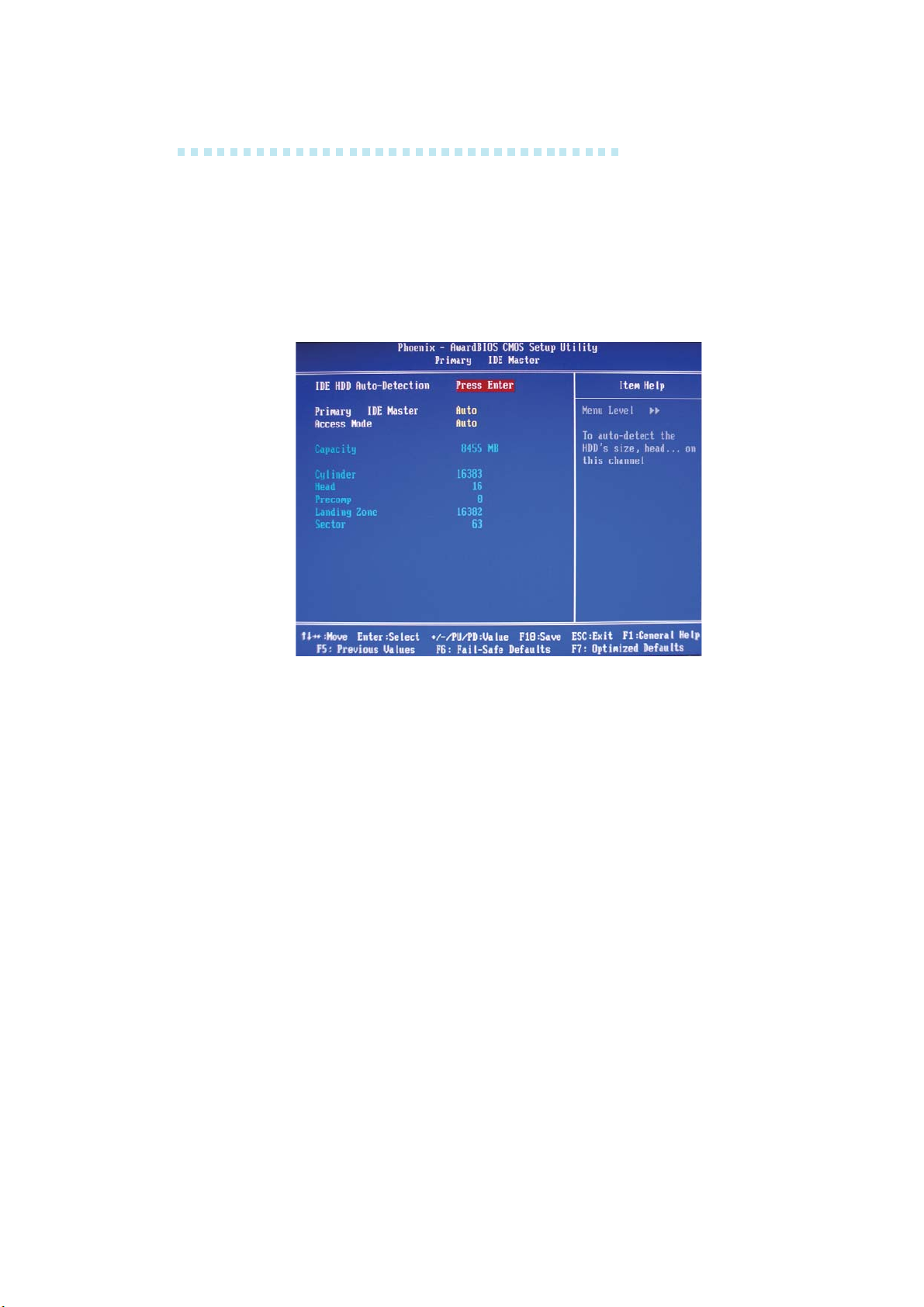

將游標移至欲設定項目，按 <Enter>，螢幕上會出現類似以下之畫
面。
上圖的設定值僅供參考；設定項目會因 BIOS 的版本不同而異。
與與
Secondary IDE Slave Secondary IDE Slave
與
Secondary IDE Slave
與與
Secondary IDE Slave Secondary IDE Slave
73
Page 74
主機板使用手冊
Internal Phy SATA 1, Internal Phy SATA 2, InternalInternal Phy SATA 1, Internal Phy SATA 2, Internal
Internal Phy SATA 1, Internal Phy SATA 2, Internal
Internal Phy SATA 1, Internal Phy SATA 2, InternalInternal Phy SATA 1, Internal Phy SATA 2, Internal
Phy SATA 3 Phy SATA 3
Phy SATA 3
Phy SATA 3 Phy SATA 3

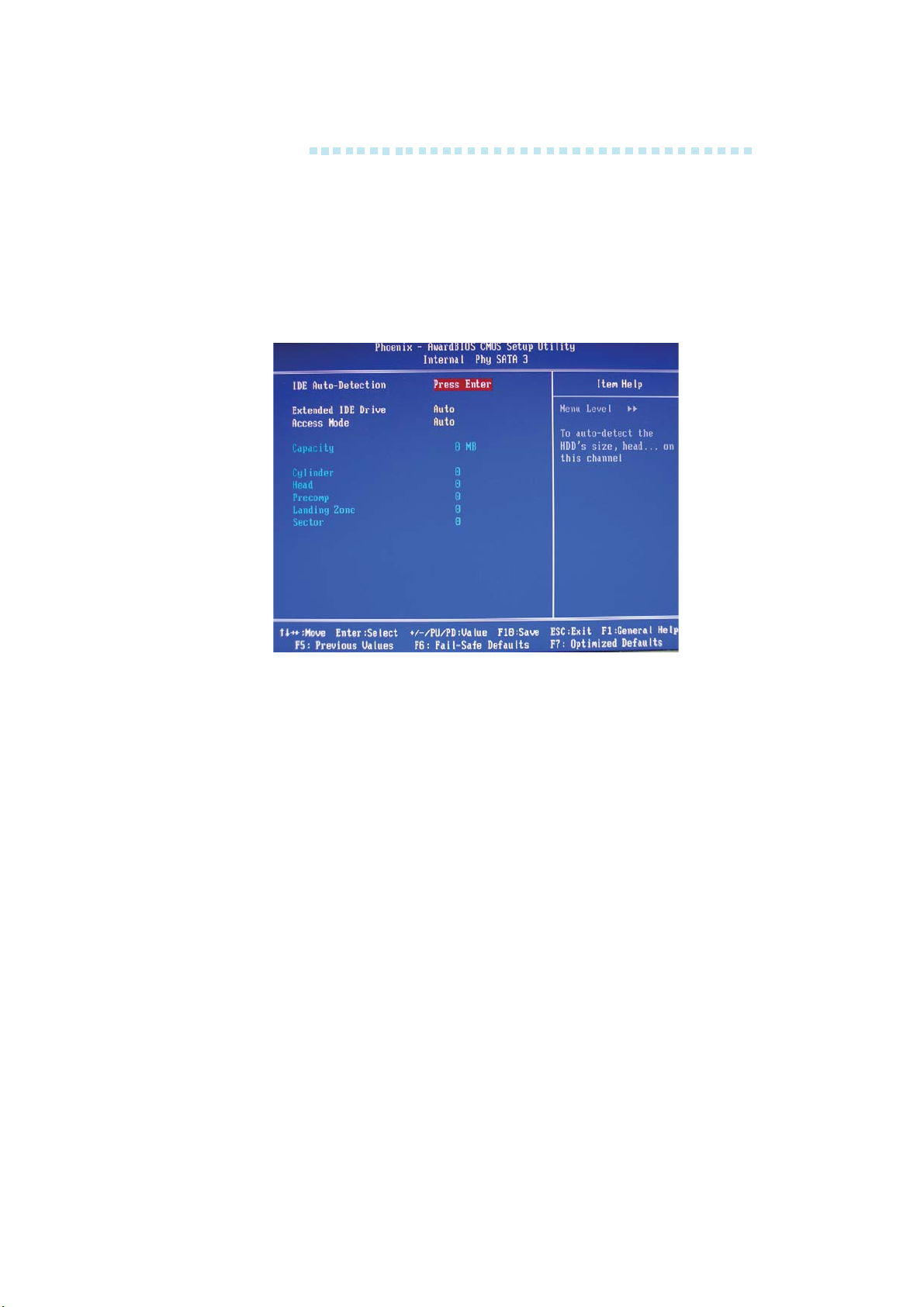

將游標移至欲設定項目，按 <Enter>，螢幕上會出現類似以下之畫
面。
上圖的設定值僅供參考；設定項目會因 BIOS 的版本不同而異。
與與
Internal Phy SATA 4 Internal Phy SATA 4
與
Internal Phy SATA 4
與與
Internal Phy SATA 4 Internal Phy SATA 4
IDE HDD Auto-DetectionIDE HDD Auto-Detection
IDE HDD Auto-Detection
IDE HDD Auto-DetectionIDE HDD Auto-Detection
可偵測硬碟的參數，並自動將這些參數顯示於螢幕上。
Primary IDE Master/Slave Primary IDE Master/Slave
Primary IDE Master/Slave
Primary IDE Master/Slave Primary IDE Master/Slave
使用者可從硬碟廠商所提供的使用說明書中取得硬碟相關資訊。
若選擇“Auto”，BIOS 將會於開機自我測試 (POST) 階段自動偵
測硬碟及光碟機，並顯示出 IDE 的傳輸模式。若尚未安裝硬碟
機，請選擇“None”。
Access ModeAccess Mode
Access Mode
Access ModeAccess Mode
使用者通常會將容量大於 528MB 的硬碟設為 LBA 模式；但在某
些作業系統中，卻需將這類硬碟設為 CHS 或 Large 模式。請參考
你的作業系統使用手冊或其它相關資訊，以便選擇適當的硬碟設
定。
與與
Secondary IDE Master/Slave Secondary IDE Master/Slave
與
Secondary IDE Master/Slave
與與
Secondary IDE Master/Slave Secondary IDE Master/Slave
74
Page 75
主機板使用手冊
CapacityCapacity
Capacity
CapacityCapacity
顯示出硬碟的約當容量。所顯示的容量通常略大於磁碟格式化後
所偵測出的容量。
CylinderCylinder
Cylinder
CylinderCylinder
顯示硬碟磁柱數量。
HeadHead
Head
HeadHead
顯示硬碟讀/寫頭數量。
PrecompPrecomp
Precomp
PrecompPrecomp
用來表示寫入預補償值，以調整寫入時間。
Landing ZoneLanding Zone
Landing Zone
Landing ZoneLanding Zone
顯示讀/寫頭的停放區。
SectorSector
Sector
SectorSector
顯示每個磁軌的磁區數量。
Drive ADrive A
Drive A
Drive ADrive A
軟碟機類型的設定：
None 未安裝軟碟機
360K, 5.25 in. 5.25英吋，容量為 360KB 的標準磁碟機。
1.2M, 5.25 in. 5.25英吋，容量為 1.2MB AT 高密度磁碟機。
720K, 3.5 in. 3.5英吋，容量為 720KB 的雙面磁碟機。
1.44M, 3.5 in. 3.5英吋，容量為 1.44MB 的雙面磁碟機。
2.88M, 3.5 in. 3.5英吋，容量為 2.88MB 的雙面磁碟機。
Floppy 3 Mode SupportFloppy 3 Mode Support
Floppy 3 Mode Support
Floppy 3 Mode SupportFloppy 3 Mode Support
選項為Enabled 與Disabled.
75
Page 76
主機板使用手冊
Halt OnHalt On
Halt On
Halt OnHalt On
當 BIOS 執行開機自我測試 (POST) 時，若偵測到錯誤，可讓系統
暫停開機。
No Errors 無論偵測到任何錯誤都不停止，系統繼續開機。
All Errors 一旦偵測到錯誤，系統立即停止開機。
All, But Keyboard 除鍵盤錯誤外，偵測到其它錯誤系統
All, But Diskette 除磁碟機錯誤外，偵測到其它錯誤
All, But Disk/Key 除磁碟機與鍵盤錯誤外，偵測到其
Base MemoryBase Memory
Base Memory
Base MemoryBase Memory
即停止開機。
系統即停止開機。
它錯誤系統即停止開機。
顯示系統的基本 (傳統) 記憶體容量。若主機板所安裝的記憶體為
512K，其基本記憶體容量一般為 512K ；若主機板所安裝的記憶
體為 640K 或以上的容量，則其基本記憶體容量一般為 640K。
Extended MemoryExtended Memory
Extended Memory
Extended MemoryExtended Memory
顯示系統於開機時所偵測到的延伸記憶體容量。
Total MemoryTotal Memory
Total Memory
Total MemoryTotal Memory
顯示全部的系統記憶體容量。
76
Page 77
主機板使用手冊
Advanced BIOS FeaturesAdvanced BIOS Features
Advanced BIOS Features
Advanced BIOS FeaturesAdvanced BIOS Features

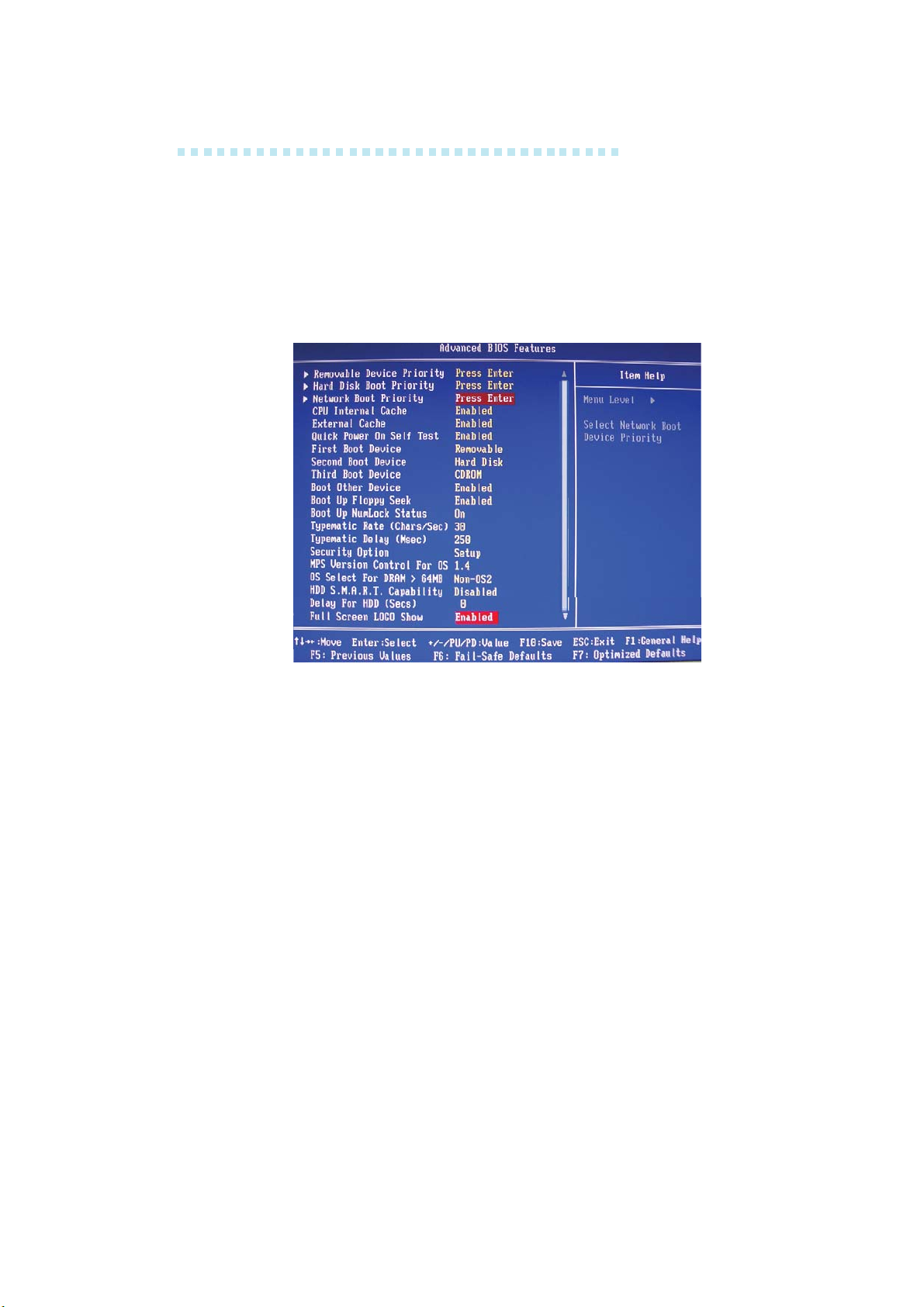

在這個子畫面中，使用者可設定一些系統的基本運作功能；部份
項目的預設值為主機板的必要設定，而其餘項目若設定得當，則
可提高系統效率。使用者可依個別需求進行設定。
上圖列出了 Advanced BIOS Features 子畫面中的所有設定項目；實際
使用時，請利用畫面中的捲軸來查看所有項目。上圖中的設定值僅供
參考；設定項目會因 BIOS 的版本不同而異。
77
Page 78
主機板使用手冊
Removable Device PriorityRemovable Device Priority
Removable Device Priority
Removable Device PriorityRemovable Device Priority

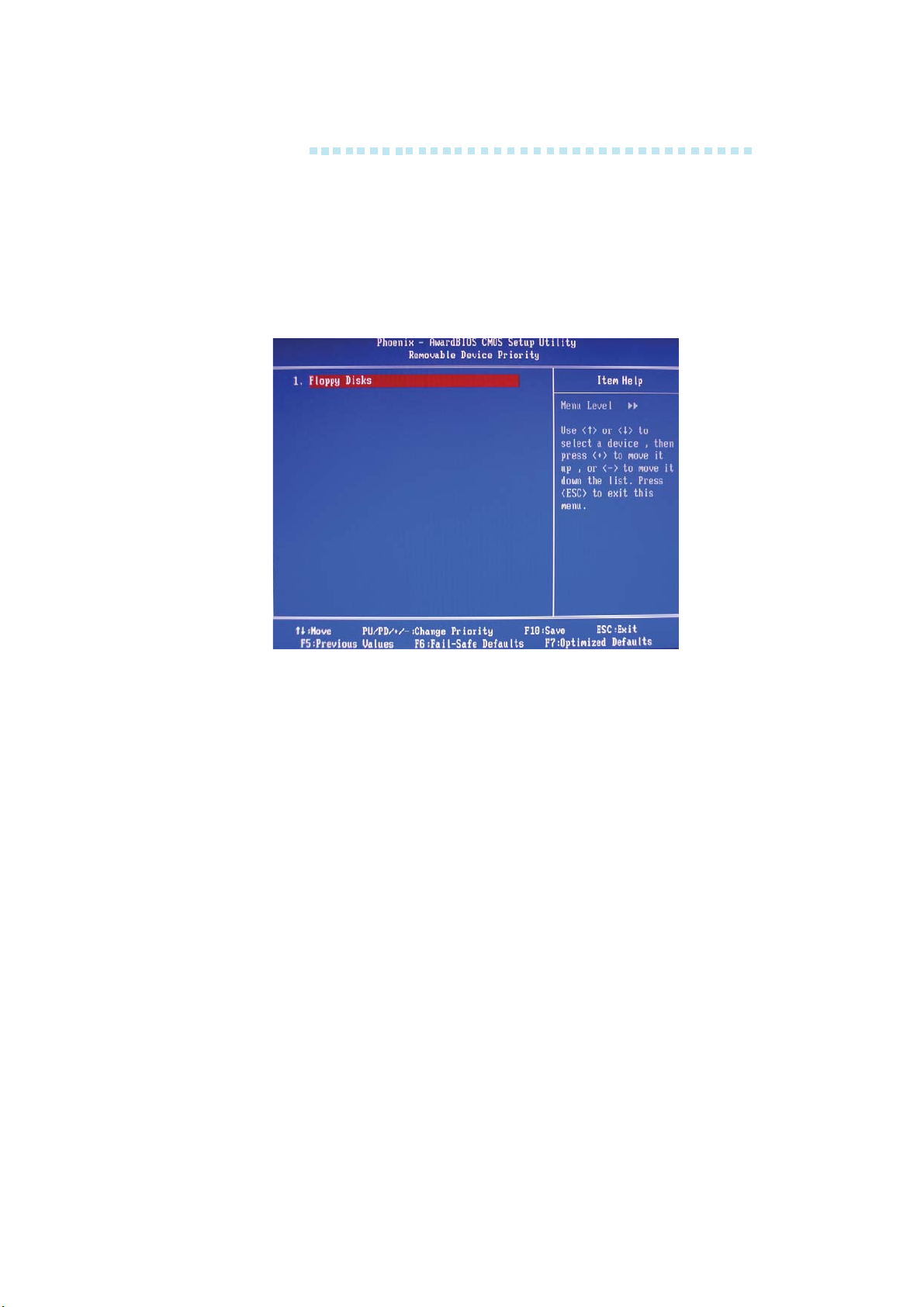

此欄位可用以選擇可卸除裝置的開機順序，將游標移至此欄位，
按 <Enter>。使用上下方向鍵來選擇裝置，然後按 <+> 往上移動，
或按 <-> 往下移動。
上圖的設定值僅供參考；設定項目會因 BIOS 的版本不同而異。
78
Page 79
主機板使用手冊
Hard Disk Boot PriorityHard Disk Boot Priority
Hard Disk Boot Priority
Hard Disk Boot PriorityHard Disk Boot Priority
此欄位可用以選擇硬碟的開機順序，將游標移至此欄位，按
<Enter>。使用上下方向鍵來選擇裝置，然後按 <+> 往上移動，或
按 <-> 往下移動。
上圖的設定值僅供參考；設定項目會因 BIOS 的版本不同而異。
79
Page 80
主機板使用手冊
Network Boot PriorityNetwork Boot Priority
Network Boot Priority
Network Boot PriorityNetwork Boot Priority

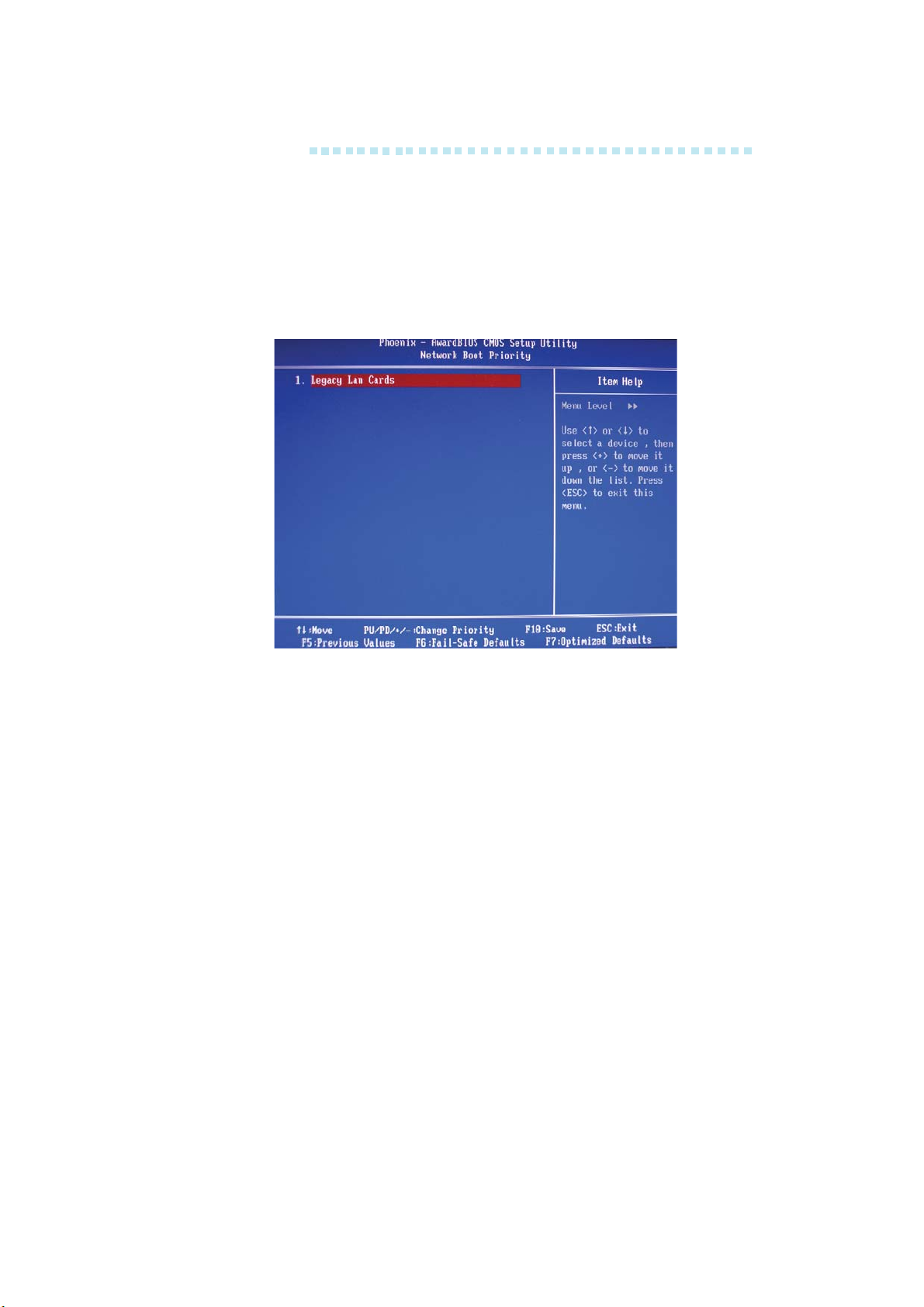

此欄位可用以選擇網路的開機順序，將游標移至此欄位，按
<Enter>。使用上下方向鍵來選擇裝置，然後按 <+> 往上移動，或
按 <-> 往下移動。
上圖的設定值僅供參考；設定項目會因 BIOS 的版本不同而異。
CPU Interal Cache CPU Interal Cache
CPU Interal Cache
CPU Interal Cache CPU Interal Cache
若設為 Enabled，可啟用快取功能，加速記憶體存取速度，以提升
系統運作效率。
Quick Power On Self TestQuick Power On Self Test
Quick Power On Self Test
Quick Power On Self TestQuick Power On Self Test
若設為 Enabled，BIOS 於執行開機自我測試 (POST) 時，會省略部
份測試項目，以加快開機速度。
First Boot Device, Second Boot Device, Third Boot Device First Boot Device, Second Boot Device, Third Boot Device
First Boot Device, Second Boot Device, Third Boot Device
First Boot Device, Second Boot Device, Third Boot Device First Boot Device, Second Boot Device, Third Boot Device
Boot Other DeviceBoot Other Device
Boot Other Device
Boot Other DeviceBoot Other Device
使用者可於“First Boot Device”、“Second Boot Device”和“Third
Boot Device”項目中選擇開機磁碟的先後順序，BIOS 會根據其中
的設定依序搜尋開機磁碟。若要從其它裝置開機，則將“Boot
Other Device”項目設為 Enabled。
與與
External Cache External Cache
與
External Cache
與與
External Cache External Cache
andand
and
andand
80
Page 81
主機板使用手冊
Boot Up Floppy SeekBoot Up Floppy Seek
Boot Up Floppy Seek
Boot Up Floppy SeekBoot Up Floppy Seek
若設為 Enabled，開機時 BIOS 會檢測 40 軌與 80 軌的軟碟機。
但當所有的磁碟機均為 80 軌時，則 BIOS 並無法辨別 720KB、
1.2M、1.44M與 2.88M 磁碟種類。若設為 Disabled，開機時 BIOS
則不會檢測軟碟機。如果系統裝入的是360KB的磁碟，將不會出
現任何示警訊息。
Boot Up NumLock StatusBoot Up NumLock Status
Boot Up NumLock Status
Boot Up NumLock StatusBoot Up NumLock Status
設定鍵盤右側的數字鍵/方向鍵狀態。若設為 On，開機後這些鍵會
被鎖定為數字狀態；若設為 Off，則為方向鍵狀態。
Typematic Rate (Chars/Sec)Typematic Rate (Chars/Sec)
Typematic Rate (Chars/Sec)
Typematic Rate (Chars/Sec)Typematic Rate (Chars/Sec)
持續按住某一鍵時，每秒重複的訊號次數。
Typematic Delay (Msec)Typematic Delay (Msec)
Typematic Delay (Msec)
Typematic Delay (Msec)Typematic Delay (Msec)
持續按住某一鍵時，其輸入的延遲時間。設定值愈小，延遲的
時間愈短，表示輸入的速度愈快。
Security OptionSecurity Option
Security Option
Security OptionSecurity Option
此系統安全性選項可防止未經授權的使用者任意使用系統。若欲
使用此安全防護功能，需同時在 BIOS 主畫面上選取“Set
Supervisor/User Password”以設定密碼。
System 開機進入系統或 BIOS Setup 時，都必需輸入正確的
密碼。
Setup 進入 BIOS Setup 時，需輸入正確的密碼。
MPS Version Control for OSMPS Version Control for OS
MPS Version Control for OS
MPS Version Control for OSMPS Version Control for OS
用來選擇系統所使用的 MPS 版本。
OS Select for DRAM > 64MBOS Select for DRAM > 64MB
OS Select for DRAM > 64MB
OS Select for DRAM > 64MBOS Select for DRAM > 64MB
可使用 OS/2 作業系統中超過 64MB 以上的記憶體。
81
Page 82
主機板使用手冊
HDD S.M.A.R.T CapabilityHDD S.M.A.R.T Capability
HDD S.M.A.R.T Capability
HDD S.M.A.R.T CapabilityHDD S.M.A.R.T Capability
本主機板可支援 SMART（Self-Monitoring, Analysis and Reporting
Technology）硬碟。若系統所使用的是 SMART 硬碟，將此項目
Enabled 即可開啟硬碟的預示警告功能。它會在硬碟即將損壞前預
先通知使用者，讓使用者提早進行資料備份，可避免資料流失。
ATA/33 或之後的硬碟才有支援 SMART。
Delay for HDD (Secs)Delay for HDD (Secs)
Delay for HDD (Secs)
Delay for HDD (Secs)Delay for HDD (Secs)
選擇硬碟控制器的延遲啟動時間。某些硬碟被設定為關機時首先
啟動的裝置，若時間上來不及啟動，即可使用此項目的設定。
Full Screen Logo ShowFull Screen Logo Show
Full Screen Logo Show
Full Screen Logo ShowFull Screen Logo Show
若要讓系統在開機期間顯示特定的 logo，可在此設定。
Enabled 系統開機期間，logo 以全螢幕顯示。
Disabled 系統開機期間，logo 不會出現。
82
Page 83
Advanced Chipset FeaturesAdvanced Chipset Features
Advanced Chipset Features
Advanced Chipset FeaturesAdvanced Chipset Features
上圖的設定值僅供參考；設定項目會因 BIOS 的版本不同而異。
主機板使用手冊
這個子畫面主要是用來設定系統晶片組的相關功能。例如：匯流
排速度與記憶體資源的管理。每一項目的預設值皆以系統最佳運
作狀態為考量。因此，
設值設值
設值。系統若有不相容或資料流失的情形時，再進行調整。
設值設值
PCIE GFX Core Payload SizePCIE GFX Core Payload Size
PCIE GFX Core Payload Size
PCIE GFX Core Payload SizePCIE GFX Core Payload Size
選項為16 Bytes, 32 Bytes 與 64 Bytes。
PCIE GPP Core Payload SizePCIE GPP Core Payload Size
PCIE GPP Core Payload Size
PCIE GPP Core Payload SizePCIE GPP Core Payload Size
選項為16 Bytes, 32 Bytes 與 64 Bytes。
GFX Multi Function ModeGFX Multi Function Mode
GFX Multi Function Mode
GFX Multi Function ModeGFX Multi Function Mode
此欄位用於開啟GFX多功能模式。
Memory HoleMemory Hole
Memory Hole
Memory HoleMemory Hole
選項為Enabled與Disabled。
Bottom of 32-bit [31:24] IOBottom of 32-bit [31:24] IO
Bottom of 32-bit [31:24] IO
Bottom of 32-bit [31:24] IOBottom of 32-bit [31:24] IO
除非必要，否則請勿任意更改這些預除非必要，否則請勿任意更改這些預
除非必要，否則請勿任意更改這些預
除非必要，否則請勿任意更改這些預除非必要，否則請勿任意更改這些預
用於選擇可映射至地址值高於00E0的的記憶體。
83
Page 84
主機板使用手冊
MTRR Mapping ModeMTRR Mapping Mode
MTRR Mapping Mode
MTRR Mapping ModeMTRR Mapping Mode
用於選擇是中斷還是繼續MTRR映射模式。
S/W Memory Hole RemappingS/W Memory Hole Remapping
S/W Memory Hole Remapping
S/W Memory Hole RemappingS/W Memory Hole Remapping
用於開啟可映射至地址值高於00E0實體記憶體的軟體。
H/W Memory Hole RemappingH/W Memory Hole Remapping
H/W Memory Hole Remapping
H/W Memory Hole RemappingH/W Memory Hole Remapping
用於開啟可映射至地址值高於00E0實體記憶體的硬體。
System BIOS CacheableSystem BIOS Cacheable
System BIOS Cacheable
System BIOS CacheableSystem BIOS Cacheable
設為 Enabled 時，可啟動 BIOS ROM 位於 F0000H － FFFFFH 位址
的快取功能，以增進系統效能。Cache RAM 越大，系統效率越
高。
84
Page 85
Integrated PeripheralsIntegrated Peripherals
Integrated Peripherals
Integrated PeripheralsIntegrated Peripherals
上圖的設定值僅供參考；設定項目會因 BIOS 的版本不同而異。
主機板使用手冊
South OnChip IDE DeviceSouth OnChip IDE Device
South OnChip IDE Device
South OnChip IDE DeviceSouth OnChip IDE Device
上圖的設定值僅供參考；設定項目會因 BIOS 的版本不同而異。
85
Page 86
主機板使用手冊
IDE DMA Transfer AccessIDE DMA Transfer Access
IDE DMA Transfer Access
IDE DMA Transfer AccessIDE DMA Transfer Access
開啟或關閉 IDE 硬碟的 DMA 傳輸功能。
Primary IDE and Secondary IDEPrimary IDE and Secondary IDE
Primary IDE and Secondary IDE
Primary IDE and Secondary IDEPrimary IDE and Secondary IDE
可開啟或關閉主機板上的primary/ secondary IDE 控制器。欲使用其
它硬碟控制器時，請選擇 Disabled。
Primary Master/Slave PIO Primary Master/Slave PIO
Primary Master/Slave PIO
Primary Master/Slave PIO Primary Master/Slave PIO
andand
Secondary Master/Slave PIO Secondary Master/Slave PIO
and
Secondary Master/Slave PIO
andand
Secondary Master/Slave PIO Secondary Master/Slave PIO
PIO（Programmed Input/Output）是透過主機板上的晶片與 CPU 來
進行 IDE 硬碟資料的傳輸。PIO 有五種模式，由 0 到 4，不同的
模式其資料傳輸速度會有所不同。設為 Auto 時，BIOS 會自動偵
側硬碟所支援的最高傳輸模式。
Auto BIOS 會自動設定硬碟的資料傳輸模式。
Mode 0-4 由使用者依據所安裝硬碟的資料傳輸速度，自行
設定硬碟的 PIO 模式。應避免錯誤的設定，以防
硬碟運作異常。
Primary Master/Slave UDMA and Secondary Master/SlavePrimary Master/Slave UDMA and Secondary Master/Slave
Primary Master/Slave UDMA and Secondary Master/Slave
Primary Master/Slave UDMA and Secondary Master/SlavePrimary Master/Slave UDMA and Secondary Master/Slave
UDMAUDMA
UDMA
UDMAUDMA
設定硬碟或 CD-ROM 的 UDMA 模式。選擇 Auto 時，BIOS 會自動
檢測你的硬碟或 CD-ROM，為其設定最佳傳輸模式。
Auto BIOS 自動偵測 IDE 硬碟是否支援 Ultra DMA 模式。
Disabled 關閉 Ultra DMA 功能。
IDE Prefetch ModeIDE Prefetch Mode
IDE Prefetch Mode
IDE Prefetch ModeIDE Prefetch Mode
設定為 Enabled 時，可使用資料預取功能，增進 IDE 硬碟資料存
取效能。
IDE HDD Block ModeIDE HDD Block Mode
IDE HDD Block Mode
IDE HDD Block ModeIDE HDD Block Mode
Enabled 使用 IDE 硬碟區塊傳輸模式 (block mode)。 BIOS 會
偵測出系統可傳輸的最大硬碟區塊。區塊的大小會
隨著硬碟的類型而異。
Disabled 不使用 IDE 硬碟區塊傳輸模式。
86
Page 87
主機板使用手冊
OnChip USB ControllerOnChip USB Controller
OnChip USB Controller
OnChip USB ControllerOnChip USB Controller
此欄位用於開啟或關閉內建的USB。
USB KBC SupportUSB KBC Support
USB KBC Support
USB KBC SupportUSB KBC Support
使用USB鍵盤時，請將此欄位設定為Enabled。
USB Mouse SupportUSB Mouse Support
USB Mouse Support
USB Mouse SupportUSB Mouse Support
使用 USB 滑鼠時，須設為 Enabled。
Power On By MousePower On By Mouse
Power On By Mouse
Power On By MousePower On By Mouse
Disabled 關閉滑鼠開機功能。
Mouse Move 選擇此選項後，移動滑鼠可開啟系 統。
Mouse Click 選擇此選項後，雙擊滑鼠按鍵可開啟系統。
Power On By KeyboardPower On By Keyboard
Power On By Keyboard
Power On By KeyboardPower On By Keyboard
Button only 使用電源按鈕開機。
Password 選擇此項目後，即可在“ KB Power OnPassword”
欄位中設定開機密碼。
Hot Key 選擇此項目後，即可在“Hot Key Power On”欄位
中設定功能鍵開機。
Any Key 按下任何鍵即啟動系統。
Keyboard 98 以相容於 Windows
®
98 的鍵盤上的 Wake-up 鍵來啟
動系統。
Power On By ButtonPower On By Button
Power On By Button
Power On By ButtonPower On By Button
欲使用電源按鈕開機，請設為Enabled。
87
Page 88
主機板使用手冊
KB Power On PasswordKB Power On Password
KB Power On Password
KB Power On PasswordKB Power On Password
將游標移到此項目後按 <Enter>，鍵入 5 個字母以內的密碼，按
<Enter>，再次輸入相同的密碼以確認，按 <Enter>。
一旦在此設定了開機密碼，電源開關將無法發揮平時的開機功
能，使用者必需鍵入正確的密碼才能開機。遺忘開機密碼時，
請關閉系統電源並取下主機板上的電池，數秒鐘過後，再將電
池裝回並重新啟動系統。
Hot Key Power OnHot Key Power On
Hot Key Power On
Hot Key Power OnHot Key Power On
選擇你想使用的功能鍵來啟動系統。
Onboard FDC ControllerOnboard FDC Controller
Onboard FDC Controller
Onboard FDC ControllerOnboard FDC Controller
Enabled 啟用內建的軟碟控制器。
Disabled 關閉內建的軟碟控制器。
Onboard Serial PortOnboard Serial Port
Onboard Serial Port
Onboard Serial PortOnboard Serial Port
Auto 系統自動為內建的serial port 1與 serial port 2分配I/O
地址。
3F8/IRQ4, 2F8/IRQ3, 3E8/IRQ4, 2E8/IRQ3 允許為內建的serial port 1
與 serial port 2手動分配I/O地址。
Disabled 關閉內建的serial port 1與 serial port 2。
Onboard IRDA SelectOnboard IRDA Select
Onboard IRDA Select
Onboard IRDA SelectOnboard IRDA Select
Auto 自動偵測IrDA裝置。
Disabled 關閉內建的IrDA功能。
IR Mode SelectIR Mode Select
IR Mode Select
IR Mode SelectIR Mode Select
選擇你的 IrDA 裝置所支援的 IrDA 標準。欲達到較佳的資料傳輸
效果，請將 IrDA 裝置與系統的位置調整在 30 度角的範圍內，並
保持在一公尺以內的距離。
88
Page 89
主機板使用手冊
UR2 Duplex ModeUR2 Duplex Mode
UR2 Duplex Mode
UR2 Duplex ModeUR2 Duplex Mode
Half 資料全部傳送完畢後再接收新的資料。
Full 資料同時接收與傳送。
CIR Port AddressCIR Port Address
CIR Port Address
CIR Port AddressCIR Port Address
為CIR裝置選擇I/O地址。
CIR Port IRQCIR Port IRQ
CIR Port IRQ
CIR Port IRQCIR Port IRQ
。。
。
。。
為CIR裝置選擇IRQ。
89
Page 90
主機板使用手冊
Power Management SetupPower Management Setup
Power Management Setup
Power Management SetupPower Management Setup
這個子畫面中的項目，可設定系統的省電功能。
上圖的設定值僅供參考；設定項目會因 BIOS 的版本不同而異。
ACPI FunctionACPI Function
ACPI Function
ACPI FunctionACPI Function
支援 ACPI 的作業系統 (如：Windows
98SE/2000/ME/XP) 才可使用
此功能。此欄位開啟後，系統將忽略在“HDD Power Down”欄位
所作的設定。若欲使用 Suspend to RAM 功能，請將此項目設成
Enabled，並在“ACPI Suspend Type”項目中選擇“S3 (STR)”。
ACPI Suspend TypeACPI Suspend Type
ACPI Suspend Type
ACPI Suspend TypeACPI Suspend Type
選擇暫停 (Suspend) 模式的類型。
S1 (POS) 開啟 Power On Suspend 功能。
S3 (STR) 開啟 Suspend to RAM 功能。
90
Page 91
主機板使用手冊
Power ManagementPower Management
Power Management
Power ManagementPower Management
使用者可依據個人需求選擇省電類型 (或程度)，自行設定系統關
閉硬碟電源 (HDD Power Down) 前的閒置時間。
Min. Saving 最小的省電類型。若持續十五分鐘沒有使用系統，
會關閉硬碟電源。
Max. Saving 最大的省電類型。若一分鐘沒有使用系統，會關閉
硬碟電源。
User Define 使用者自行在 HDD Power Down 項目中進行設定。
HDD Power DownHDD Power Down
HDD Power Down
HDD Power DownHDD Power Down
於 Power Management 項目設為 User Define 時，才可在此進行設定。
系統若於所設定的時間內沒有使用，硬碟電源會自動關閉。
Video Off OptionVideo Off Option
Video Off Option
Video Off OptionVideo Off Option
Always On 螢幕始終保持開啟狀態
Suspend -> Off 當系統閒置時，熒幕關閉。
All Modes -> Off 系統處於睡眠，閒置等狀態時，熒幕均關
閉。
Video Off MethodVideo Off Method
Video Off Method
Video Off MethodVideo Off Method
選擇螢幕畫面關閉的方式。
V/H SYNC + Blank 停止水平與垂直同步訊號掃描，並在顯示
緩衝區中寫入空白訊號。
Blank Screen 在顯示緩衝區中寫入空白訊號。
DPMS 若你的顯示卡符合 DPMS 管理規範，則可使
用螢幕電源管理功能，節省更多的電源。
MODEM Use IRQMODEM Use IRQ
MODEM Use IRQ
MODEM Use IRQMODEM Use IRQ
用於為數據機設定IRQ通道。
91
Page 92
主機板使用手冊
Soft-Off by PWRBTNSoft-Off by PWRBTN
Soft-Off by PWRBTN
Soft-Off by PWRBTNSoft-Off by PWRBTN
選擇系統電源的關閉方式。
Delay 4 Sec. 使用者若持續按住電源開關超過四秒，系統
Instant-Off 按一下電源開關，系統電源立即關閉。
PowerOn by PCI CardPowerOn by PCI Card
PowerOn by PCI Card
PowerOn by PCI CardPowerOn by PCI Card
Enabled 隻有當PCI卡（LAN卡，數據卡）等使用PCI PME
電源才會關閉。若按住電源開關的時間過短
(少於四秒)，系統會進入暫停模式。此選項
可避免使用者在不小心碰觸到電源開關的情
況下，非預期地將系統關閉。
(Power Management Event)訊號遠程喚醒系統時，才
可將此欄位設為Enabled。對LAN卡或數據卡進行
數據讀取時，即可喚醒系統，請參照PCI卡的相關
說明。
Disabled 關閉PCI喚醒功能。
PowerFail StatusPowerFail Status
PowerFail Status
PowerFail StatusPowerFail Status
Off 斷電恢復後系統處於關閉狀態，隻能通過
電源按鈕開啟系統。
On 斷電恢復後，系統自動開機。
Former-Sts 斷電恢復後，系統將回到斷電以前的狀
態。若電源終止時，電腦處於關機狀態，
則系統不受電源影響；若電源終止發生於
系統運行狀態，則電源恢復後系統自動開
機。
92
Page 93
主機板使用手冊
RTC Alarm ResumeRTC Alarm Resume
RTC Alarm Resume
RTC Alarm ResumeRTC Alarm Resume
Enabled 使用者可選擇特定的日期與時間，定時將軟
體關機Soft-Off）狀態的系統喚醒。如果來
電振鈴或網路喚醒時間早於定時開機時間，
系統會先經由來電振鈴或網路開機 。將此項
目設為 Enabled 後，使用者即可在 Day (of
Month) Alarm 與 Time (hh:mm:ss) 項目中進行
設定。
Disabled 關閉定時自動開機功能。
Day (of Month) AlarmDay (of Month) Alarm
Day (of Month) Alarm
Day (of Month) AlarmDay (of Month) Alarm
0 系統會根據“Time (hh:mm:ss) Alarm”項目中的設
定，於每一天的特定時間開機。
1-31 選擇系統自動啟動的日期。系統會根據所設定的
日期及“Time (hh:mm:ss) Alarm”項目中的設定時
間自動開機。
Time (hh:mm:ss) of AlarmTime (hh:mm:ss) of Alarm
Time (hh:mm:ss) of Alarm
Time (hh:mm:ss) of AlarmTime (hh:mm:ss) of Alarm
設定電腦的自動開機時間。
93
Page 94
主機板使用手冊
PnP/PCI ConfigurationsPnP/PCI Configurations
PnP/PCI Configurations
PnP/PCI ConfigurationsPnP/PCI Configurations

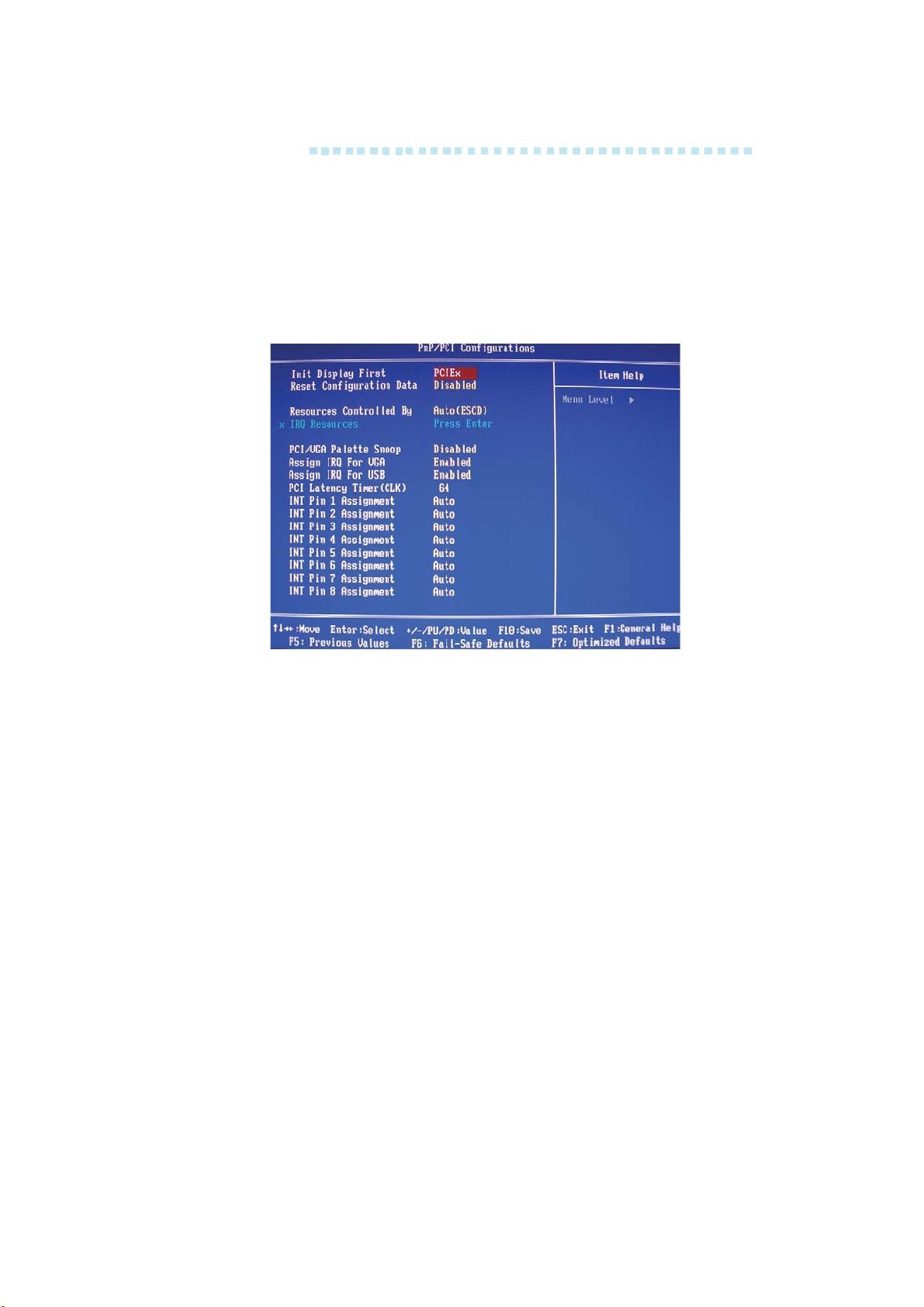

這個子畫面中的設定與 PCI 匯流排的隨插即用功能有關，所涉及
的問題較為技術性。若非經驗豐富的使用者，請勿更改原預設
值。
上圖的設定值僅供參考；設定項目會因 BIOS 的版本不同而異。
Init Display FirstInit Display First
Init Display First
Init Display FirstInit Display First
選擇開機時先啟動 PCI Express 或 PCI 顯示裝置。
PCIEx 系統啟動時，先啟用 PCI Express x16 顯示卡。
PCI Slot 系統啟動時，先啟用 PCI 顯示卡。
Reset Configuration DataReset Configuration Data
Reset Configuration Data
Reset Configuration DataReset Configuration Data
Enabled BIOS 於開機時會重置 ESCD (Extended System
Configuration Data)，更新系統資源分配資料。
Disabled BIOS 於開機時不會更新系統資源分配資料。
94
Page 95
主機板使用手冊
Resources Controlled ByResources Controlled By
Resources Controlled By
Resources Controlled ByResources Controlled By
BIOS 可自動分配系統資源，避免裝置間的相互衝突。
Auto(ESCD) BIOS 會自動分配系統資源。
Manual 使用者在“IRQ Resources”項目中自行分配系統資
源。
IRQ ResourcesIRQ Resources
IRQ Resources
IRQ ResourcesIRQ Resources
將游標移至此項目按 <Enter>。將系統中斷值 (IRQ) 設為PCI Device
或 Reserved。
上圖的設定值僅供參考；設定項目會因 BIOS 的版本不同而異。
PCI/VGA Palette SnoopPCI/VGA Palette Snoop
PCI/VGA Palette Snoop
PCI/VGA Palette SnoopPCI/VGA Palette Snoop
可避免 MPEG ISA/VESA VGA 裝置與 PCI/VGA 裝置搭配不良時所
造成的相容性問題。
Enabled MPEG ISA/VESA VGA 裝置與 PCI/VGA 裝置無相容性
問題時，請選擇此設定。
Disabled MPEG ISA/VESA VGA 裝置與 PCI/VGA 裝置不相容時，
請選擇此設定。
95
Page 96
主機板使用手冊
Assign IRQ for V G AAssign IRQ for V G A
Assign IRQ for V G A
Assign IRQ for V G AAssign IRQ for V G A
若設為Enabled，系統會自動為所安裝的VGA卡分配IRQ。隻有啟
用V G A 卡的視頻抓取功能時，才需用I R Q 。將此欄位設為
Disabled，可將IRQ保留給其他裝置使用。
Assign IRQ for USBAssign IRQ for USB
Assign IRQ for USB
Assign IRQ for USBAssign IRQ for USB
若設為Enabled，系統會自動為USB裝置分配IRQ。將此欄位設為
Disabled，可將IRQ保留給ISA插槽使用。
PCI Latency Timer (CLK)PCI Latency Timer (CLK)
PCI Latency Timer (CLK)
PCI Latency Timer (CLK)PCI Latency Timer (CLK)
用於選擇在另一個任務結束之前，PCI裝置控制匯流排的的時間
長度。值越大，控制時間越長。
INT Pin 1 Assignment to INT Pin 8 AssignmentINT Pin 1 Assignment to INT Pin 8 Assignment
INT Pin 1 Assignment to INT Pin 8 Assignment
INT Pin 1 Assignment to INT Pin 8 AssignmentINT Pin 1 Assignment to INT Pin 8 Assignment
預設情況下，系統將自動每個裝置分配I N T 。也可手動分配
INT。
96
Page 97
PC Health StatusPC Health Status
PC Health Status
PC Health StatusPC Health Status
上圖的設定值僅供參考；設定項目會因 BIOS 的版本不同而異。
主機板使用手冊
Shutdown TemperatureShutdown Temperature
Shutdown Temperature
Shutdown TemperatureShutdown Temperature
一旦系統溫度超過在此所設定的上限值，系統會自動關閉，以避
免過熱。
CPUFan Fully On If CPUTempCPUFan Fully On If CPUTemp
CPUFan Fully On If CPUTemp
CPUFan Fully On If CPUTempCPUFan Fully On If CPUTemp
若處理器溫度到達在此所設定的溫度值，處理器風扇會全速運
行。
CPUFan Turn Off If CPUTempCPUFan Turn Off If CPUTemp
CPUFan Turn Off If CPUTemp
CPUFan Turn Off If CPUTempCPUFan Turn Off If CPUTemp
若處理器溫度到達在此所設定的溫度值，處理器風扇會以最緩慢
的速度運行。
註記：註記：
註記：
註記：註記：
1. 若 CPU 溫度介於最高溫度 (於 CPUFan Fully On If
CPUTemp 欄位中的設定值) 與最低溫度 (於 CPUFan Turn
Off If CPUTemp 欄位中的設定值) 之間，CPU 風扇轉速
會隨著溫度自動調整。
2. 若要降低 CPU 風扇的噪音或避免 CPU 過熱，可在
CPUFan Fully On If CPUTemp 欄位進行設定，讓 CPU 風
扇在所設定的較低溫度下以全速運行。
97
Page 98
主機板使用手冊
CHSFanCHSFan
CHSFan
CHSFanCHSFan
Fully On If Fully On If
Fully On If
Fully On If Fully On If
CHSCHS
CHS
CHSCHS
TempTemp
Temp
TempTemp
若系統到達在此所設定的溫度值，Fan 2 會以全速運行。
CHSFanCHSFan
CHSFan
CHSFanCHSFan
Turn Off If Turn Off If
Turn Off If
Turn Off If Turn Off If
CHSCHS
CHS
CHSCHS
TempTemp
Temp
TempTemp
若系統到達在此所設定的溫度值，Fan 2 會以最慢的速度運行。
註記：註記：
註記：
註記：註記：
若 CPU 溫度介於最高溫度 (於 Fan 2 Fully On If PWMTemp 欄
位中的設定值) 與最低溫度 (於 Fan 2 Turn Off If PWMTemp 欄
位中的設定值) 之間，Fan 2 的風扇轉速會隨著溫度自動調
整。
NB Fan Fully On If NB TempNB Fan Fully On If NB Temp
NB Fan Fully On If NB Temp
NB Fan Fully On If NB TempNB Fan Fully On If NB Temp
若北橋溫度到達此項目的設定值，北橋風扇會以全速運行。
NB Fan Turn off If NB TempNB Fan Turn off If NB Temp
NB Fan Turn off If NB Temp
NB Fan Turn off If NB TempNB Fan Turn off If NB Temp
若北橋溫度到達在此所設定的溫度值，北橋風扇會以最緩慢的速
度運行。
註記：註記：
註記：
註記：註記：
若系統溫度介於最高溫度 (於 NB Fan Fully On If NB Temp 欄
位中的設定值) 與最低溫度 (於 NB Fan Turn Off If NB Temp 欄
位中的設定值) 之間，北橋風扇轉速會隨著溫度自動調整。
ATX +3.3V Voltage to CHS Fan SpeedATX +3.3V Voltage to CHS Fan Speed
ATX +3.3V Voltage to CHS Fan Speed
ATX +3.3V Voltage to CHS Fan SpeedATX +3.3V Voltage to CHS Fan Speed
顯示已偵測的輸出電壓、溫度與風扇轉速。
98
Page 99
Genie BIOS SettingGenie BIOS Setting
Genie BIOS Setting
Genie BIOS SettingGenie BIOS Setting
主機板使用手冊
上圖的設定值僅供參考；設定項目會因 BIOS 的版本不同而異。
DRAM ConfigurationDRAM Configuration
DRAM Configuration
DRAM ConfigurationDRAM Configuration
將游標移至此項目按 <Enter>，會出現以下項目。
上圖的設定值僅供參考；設定項目會因 BIOS 的版本不同而異。
99
Page 100
主機板使用手冊
DRAM Frequency Set (Mhz)DRAM Frequency Set (Mhz)
DRAM Frequency Set (Mhz)
DRAM Frequency Set (Mhz)DRAM Frequency Set (Mhz)
選擇系統的記憶體時脈速度的限定值，系統時脈則不會超過此欄
位中的設定值。
CAS Latency Control (Tcl)CAS Latency Control (Tcl)
CAS Latency Control (Tcl)
CAS Latency Control (Tcl)CAS Latency Control (Tcl)
用於為CAS延時選擇時脈周期。每個選項限定了SDRAM自收到
至開始一個讀入指令之間的時間延遲。
Command Per Clock (CPC)Command Per Clock (CPC)
Command Per Clock (CPC)
Command Per Clock (CPC)Command Per Clock (CPC)
用於開啟需經兩個時脈周期發送的DRAM尋址命令，并選擇該兩
個時脈周期尋址命令的第二階段。
Min RAS# Active Time (Tras)Min RAS# Active Time (Tras)
Min RAS# Active Time (Tras)
Min RAS# Active Time (Tras)Min RAS# Active Time (Tras)
選擇 RAS 從記憶體讀出與寫入的最短時間。
RAS# to CAS# Delay (Trcd)RAS# to CAS# Delay (Trcd)
RAS# to CAS# Delay (Trcd)
RAS# to CAS# Delay (Trcd)RAS# to CAS# Delay (Trcd)
DRAM刷新時，行和列地址分開。此項目用于選擇從RAS (Row
Address Strobe) 到 CAS (Column Address Strobe)在相同的地址欄讀寫
資料時所延遲的時間。設定的周期越短，DRAM運行越快。
Row Precharge Time (Trp)Row Precharge Time (Trp)
Row Precharge Time (Trp)
Row Precharge Time (Trp)Row Precharge Time (Trp)
此項目用于設定Row Address Strobe (RAS)的預充電周期。DRAM刷
新前，如果R A S 充電時間設置不夠，刷新將無法完成，而且
DRAM也將無法保存刷新內容。
Row to Row Delay (Trrd)Row to Row Delay (Trrd)
Row to Row Delay (Trrd)
Row to Row Delay (Trrd)Row to Row Delay (Trrd)
選擇不同bank的列與列間的延遲時間。
Write Recovery Time (Twr)Write Recovery Time (Twr)
Write Recovery Time (Twr)
Write Recovery Time (Twr)Write Recovery Time (Twr)
選擇 DRAM 登錄最後一筆寫入資料後的寫入回復時間，即最後一
筆寫入資料之後的預充電時間。
Write to Read Delay (Twtr)Write to Read Delay (Twtr)
Write to Read Delay (Twtr)
Write to Read Delay (Twtr)Write to Read Delay (Twtr)
成功寫入之後，變換為讀出指令的時間。
100
Loading...
