LanPorty nF3 Ultra-D User Guide

Download

System Board User’s Manual

Carte Mère Manuel Pour Utilisateur

System-Platine Benutzerhandbuch

Manual del Usuario de Placas Base

Руководство ПользователяРуководство Пользователя

Руководство Пользователя

Руководство ПользователяРуководство Пользователя

935-NF3UD1-000

85010532

Quick Setup

Quick Setup Guide

This publication contains information that is protected by copyright. No part of it may be reproduced in any form or by any means or used to make any transformation/adaptation without the prior written permission from the copyright holders. This publication is provided for informational purposes only. The manufacturer makes no representations or warranties with respect to the

Guide

contents or use of this manual and specifically disclaims any express or implied warranties of merchantability or fitness for any particular purpose. The user will assume the entire risk of the use or the results of the use of this document. Further, the manufacturer reserves the right to revise this publication and make changes to its contents at any time, without obligation to notify any person or entity of such revisions or changes. © 2005. All Rights Reserved.

Trademarks

Product names or trademarks appearing in this manual are for identification purpose only and are the properties of the respective owners.

Caution

To avoid damage to the system, use the correct AC input voltage range To reduce the risk of electric shock, unplug the power cord before removing the system chassis cover for installation or servicing. After installation or servicing, cover the system chassis before plugging the power cord. Battery: 1. Danger of explosion if battery incorrectly replaced. 2. Replace only with the same or equivalent type recommend used batteries according to the battery manufacturer’s

Notice

The system board and accessories in the package may not come similar to the information stated in this manual. This may differ in accordance to the sales region or models in which it was sold. For more information about the standard

package in your region, please contact your dealer or sales representative.

FCC and DOC Statement on Class B

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instruction manual, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and the receiver.

• Connect the equipment into an outlet on a circuit different from that to

• Consult the dealer or an experienced radio TV technician for help.

Notice:

1. The changes or modifications not expressly approved by the party

2. Shielded interface cables must be used in order to comply with the emission

by the manufacturer. 3. Dispose of

instructions.

which the receiver is connected.

responsible for compliance could void the user's authority to operate the equipment.

limits.

Table of Contents

Quick Setup Guide

Chapter 1

Quick Setup Guide.............................................

Chapter 2

English......................................................................

Chapter 3

Français....................................................................

Chapter 4

Deutsch...............................................................................

Chapter 5

Español............................................................................

Chapter 6

Русский.......................................................................

Guide

Quick Setup

The user’s manual in the provided CD contains detailed information about the system board. If, in some cases, some information doesn’t match those shown in this manual, this manual should always be regarded as the most updated version.

Le manuel d’utilisateur dans le CD muni contient renseignement détaillé au sujet de carte de système. Si, en quelque cas, quelque renseignement n’appareille de ce que dit dans ce manuel, ce manuel doit toujours être considéré comme la plus nouvelle version.

Das Benutzerhandbuch in der angebotenen CD enthält detaillierte Informationen über die Hauptplatine. Wenn in manchen Fällen manche Informationen nicht denjenigen Informationen dargestellt in diesem Handbuch entsprechen, soll dieses Handbuch als die meist aktualisierte Ausgabe gelten.

El uso explicativo contene información detalle sobre la sistema board en el CD preparativo. Si en algún caso, la información no es igual con el uso explicativo, necesita ver el uso explicativo, esque es más nuevo.

В руководстве пользователя на предоставляемом CD диске содержится подробная информация о материнской плате. Иногда напечатанное руководство может не совпадать руководством на CD, так как последнее наиболее часто обновляется и является самым свежим.

Quick Setup Guide

Chapter 1 - Quick Setup Guide

System Board Layout

Guide

Quick Setup

System Memory

Quick Setup Guide

DDR 4 Channel B DDR 2 Channel A DDR 3 Channel B DDR 1 Channel A

Guide

Quick Setup

Single Channel

Dual Channel

Important:

If you are installing more than one double rank DDR400, the maximum DRAM speed will automatically be limited to the speed of a DDR333. However, the BIOS provides the option of manually adjusting the speed to DDR400 by selecting “200” in the “Max Memclock (Mhz)” field (Genie BIOS Setting submenu, DRAM Configuration section) of the BIOS.

• DIMMs are on the same channel.

• DIMMs in a channel can be identical or

completely different. However, we highly recommend using identical DIMMs.

• Not all slots need to be populated.

• DIMMs of the same memory configura-

tion are on different channels.

Quick Setup Guide

Jumpers

Clear CMOS Data

Guide

Quick Setup

BIOS Write Protect

JP2

1-2 On: Normal

(default)

312312

2-3 On:

Clear CMOS Data

Off:

BIOS Not Write

Protected

J13

BIOS Write

Protected

On:

Rear Panel I/O Ports

Quick Setup Guide

PS/2

Mouse

PS/2

K/B

Parallel

S/PDIF-out

I/O Connectors

S/PDIF

S/PDIF-in

S/PDIF-out

SPDIF out

Key

GND

+5V

SPDIF in

COMS/PDIF-in

1394_1

USB 1-2 USB 3-4

LAN

Line-in

Line-out

Mic-in

Guide

Quick Setup

Note:

DO NOT use RCA S/PDIF and optical S/PDIF at the same time.

Guide

Quick Setup Guide

IEEE 1394

Quick Setup

+12V (fused)

Universal Serial Bus Ports

USB 2 USB 1

USB 4 USB 3

1394_1

10 9

Ground

TPB- TPB+

Ground

TPA-

1394_2

Key

+12V (fused)

Ground TPA+

N. C.

Ground

+Data

VCC

-Data

2 1

USB 5-6

VCC

USB 7-8

-Data

+Data

Key

Ground

Audio (Rear Audio and Front Audio)

Quick Setup Guide

Front audio

Light Blue

Lime

Pink

Line-in

Line-out

Mic-in

2 1

Rear audio

AuD_Vcc

AuD_R_Return

GND

Key

Mic

Mic Power

AuD_R_Out

2-channel

Line-in

Line-out

Mic-in

AuD_L_Return

N. C.

AuD_L_Out

4-channel

Rear R/L

Front R/L

Mic-in

Guide

Quick Setup

6-channel

Rear R/L

Front R/L

Center/Subwoofer

Quick Setup Guide

DRAM Power LED and Standby Power LED

Guide

Quick Setup

DRAM Power LED

Standby Power LED

Important:

When the DRAM Power LED lit red, it indicates that power is present on the DDR sockets. Power-off the PC then unplug the power cord prior to installing any memory modules. Failure to do so will cause severe damage to the motherboard and components.

Floppy Disk Drive Connector

Quick Setup Guide

Serial ATA Connectors

SATA 4 (J11)

SATA 3 (J10)

SATA 1 (J21)

SATA 2 (J20)

Important:

Before creating RAID, make sure you have installed the Serial/Parallel ATA drives and connected the data cables otherwise you won’t be able to enter the NVIDIA RAID BIOS utility.

IDE Disk Drive Connector

RXP

GND

RXN

GND

TXP

TXN

Guide

Quick Setup

GND

SEC IDE

PRI IDE

SEC IDE

PRI IDE

Quick Setup Guide

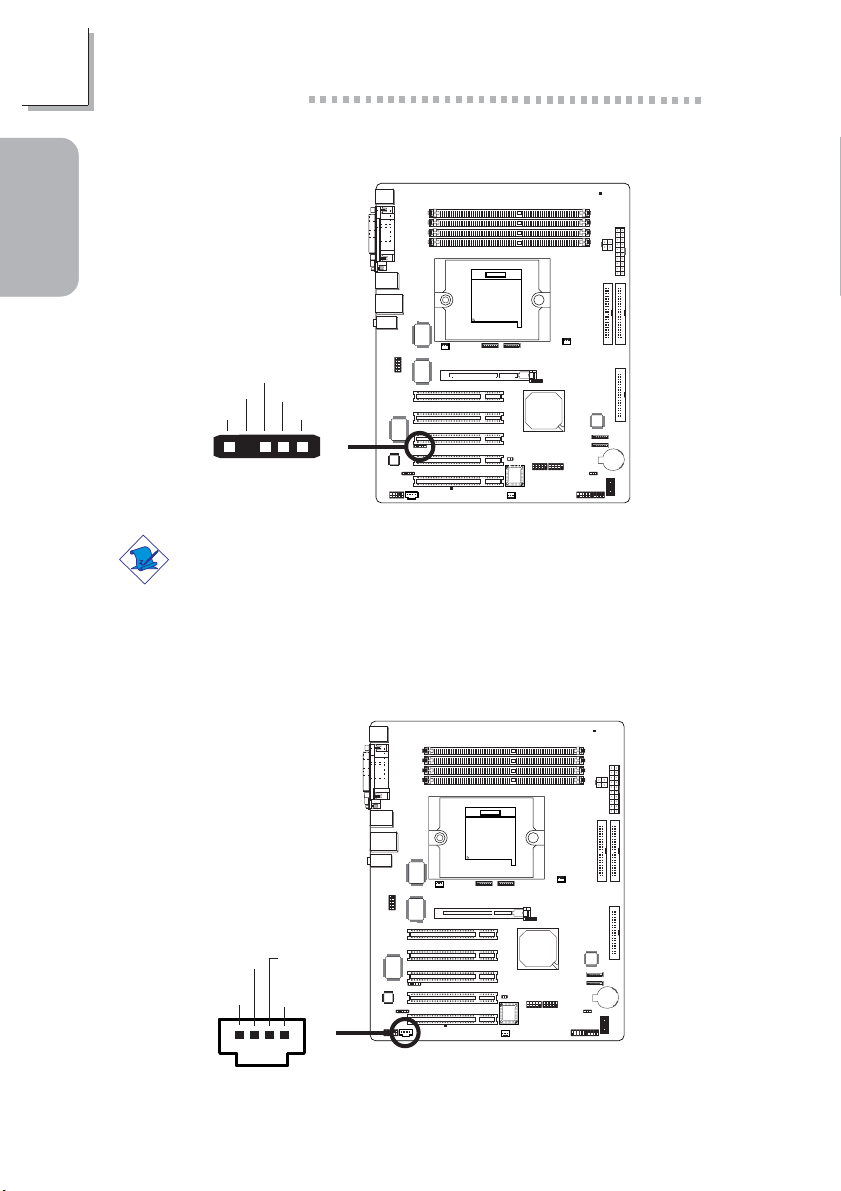

IrDA Connector

Guide

Quick Setup

N. C.

VCC

IRRX

Ground

IRTX

Note:

The sequence of the pin functions on some IR cable may be reversed from the pin function defined on the system board. Make sure to connect the cable connector to the IR connector according to their pin functions.

CD-in Internal Audio Connector

Ground Ground

Left audio

channel

Right audio channel

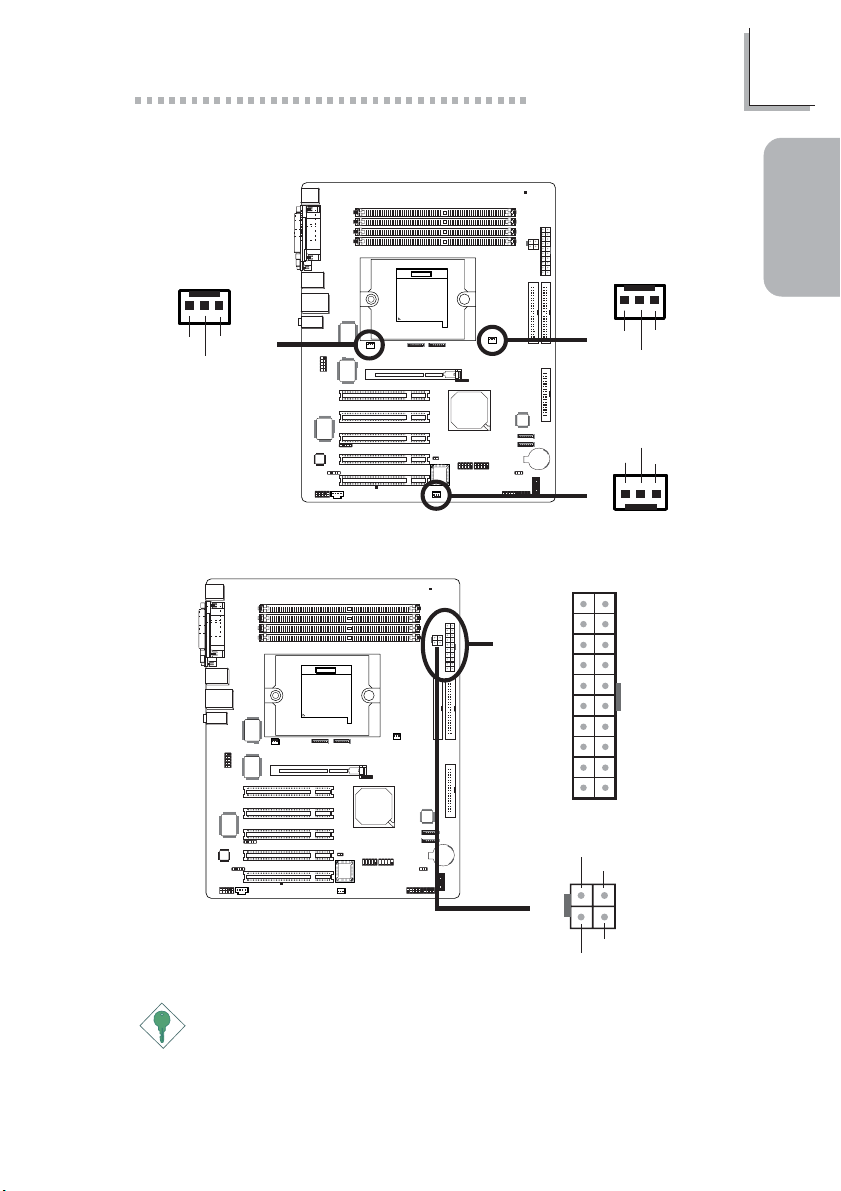

Cooling Fan Connectors

Sense

Power 2nd fan

Ground

Power Connectors

Quick Setup Guide

Sense

Ground

Chassis fan

+12V

5VSB

PW-OK

Ground

+5V

Ground

+5V

Ground

3.3V

3.3V 111

Ground

Power

CPU fan

Power

Sense

+5V +5V

-5V Ground Ground

Ground PS-ON Ground

-12V

3.3V

Guide

Quick Setup

+12V

Ground

4 3

+12V

Ground

Important:

To ensure that adequate power is provided, we strongly recommend that you use a minimum of 400 Watt (or greater) power supply.

Quick Setup Guide

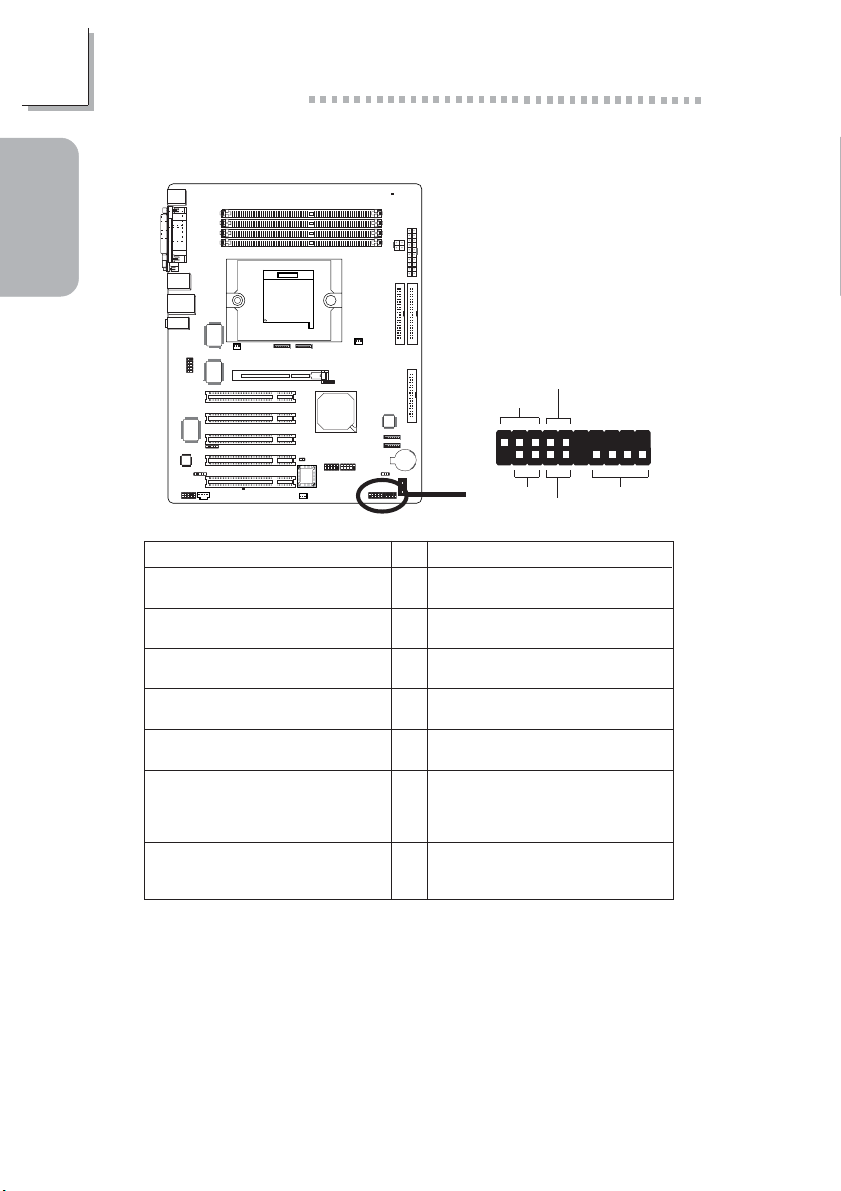

Front Panel Connectors

Guide

Quick Setup

ATX-SW

PWR-LED

HD-LED

(Primary/Secondary IDE LED)

Reserved

ATX-SW

(ATX power switch)

Reserved

RESET

(Reset switch)

SPEAKER

(Speaker connector)

PWR-LED

(Power/Standby LED)

2 1

J19

HD-LED

Pin Assignment

HDD LED Power

HDD

N. C.

PWRBT+

PWRBT-

N. C.

Ground

H/W Reset

Speaker Data

N. C.

Ground

Speaker Power

LED Power (+)

LED Power (-) or Standby Signal

RESET

20 19

SPEAKER

Quick Setup Guide

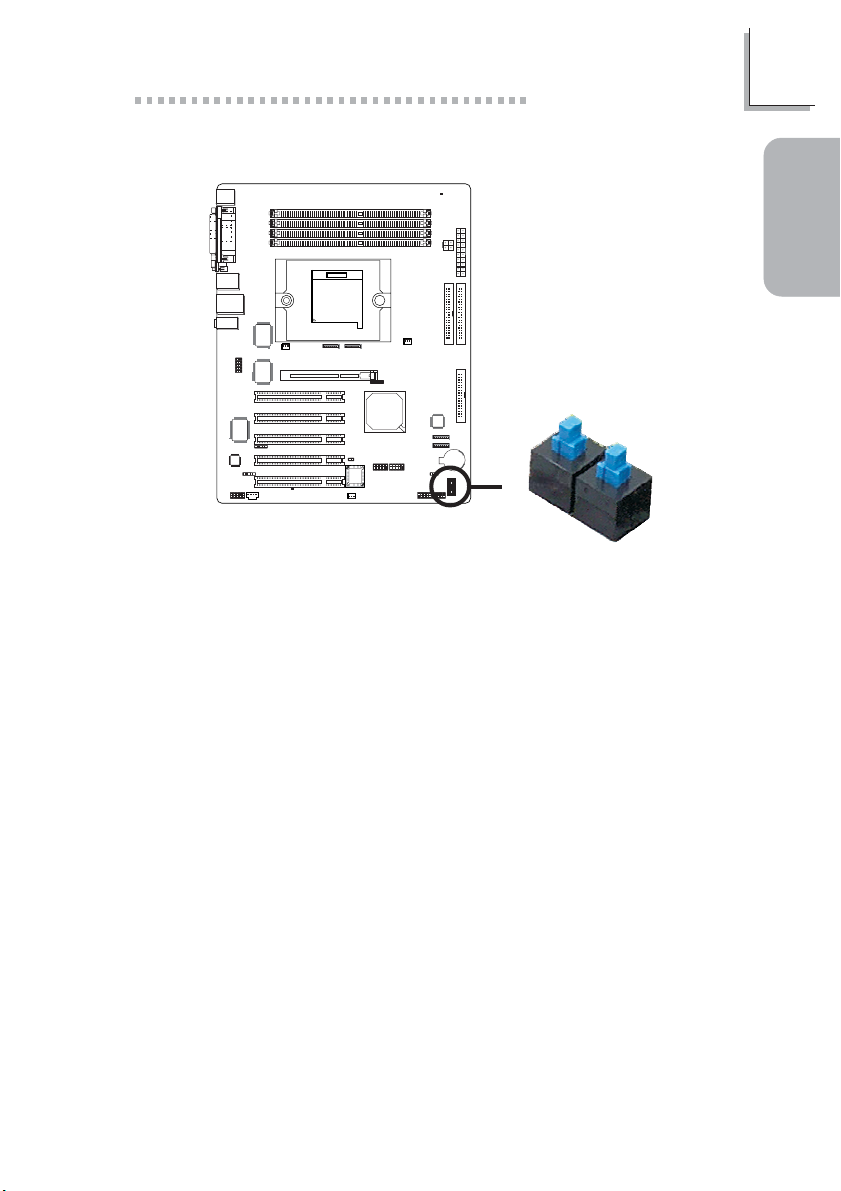

EZ Touch Switches

Power Switch

The presence of the power switch and reset switch on the system board are user-friendly especially to DIY users. They provide convenience in powering on and/or resetting the system while fine tuning the system board before it is installed into the system chassis.

Guide

Quick Setup

Reset Switch

English

Chapter 2 - English

Features and Specifications

English

Processor

• AMD AthlonTM 64 FX / AthlonTM 64 / Sempron

• 2000MT/s HyperTransport interface

• Socket 939

Chipset

• NVIDIA nForce3 Ultra

System Memory

• Four 184-pin DDR SDRAM DIMM sockets

• Suppor ts dual channel (128-bit wide) memory interface

• Supports up to 4GB system memory

• Supports PC2100 (DDR266), PC2700 (DDR333) and PC3200 (DDR400) DDR SDRAM DIMM

• Supports x8/x16 ECC/non-ECC unbuffered DIMMs, up to 512Mb DDR devices

BIOS

• Award BIOS

• CPU/DRAM/AGP overclocking

• CPU/DRAM/Chipset overvoltage

• 4Mbit flash memory

• AMD Cool‘n’QuietTM technology

Energy Efficient Design

• Suppor ts ACPI specification and OS Directed Power Management

• Supports ACPI STR (Suspend to RAM) function

• Wake-On-Events include:

- Wake-On-PS/2 Keyboard/Mouse

- Wake-On-LAN

- Wake-On-Ring

- RTC timer to power-on the system

• AC power failure recovery

English

Hardware Monitor

• Monitors CPU/system temperature

• Monitors VCC3/5V/12V/5Vsb/Vbat voltages

• Monitors the speed of the cooling fans

• CPU Overheat Protection function monitors CPU temperature during system boot-up

Onboard Audio Features

• Realtek 6-channel audio CODEC

• True stereo line level outputs

• S/PDIF-in/out interface

Onboard LAN Features

• Gigabit Phy

• Fully compliant to IEEE 802.3 (10BASE-T), 802.3u (100BASE-TX) and 802.3ab (1000BASE-T) standards

IDE Interface with NVIDIA RAID

• Supports two IDE connectors that allow connecting up to four UltraDMA 133Mbps hard drives

• NVIDIA RAID allows RAID arrays spanning across Serial ATA and Parallel ATA

• RAID 0, RAID 1, RAID 0+1 and JBOD

English

Serial ATA Interface with NVIDIA RAID

• Four Serial ATA interfaces with speed up to 1.5Gbps

- Two Serial ATA ports supported by nForce3 Ultra chip

- Two Serial ATA ports supported by Marvell SATA PHY

• NVIDIA RAID allows RAID arrays spanning across Serial ATA and Parallel ATA

• RAID 0, RAID 1, RAID 0+1 and JBOD

IEEE 1394 Interface

• VIA VT6307

• Supports two 100/200/400 Mb/sec ports

Accelerated Graphics Port (A.G.P.)

• Supports AGP 8x up to 2132MB/sec. and AGP 4x up to 1066MB/sec. bandwidth for 3D graphics applications

• Supports 0.8/1.5V add-in cards

English

Rear Panel I/O Ports

• 1 PS/2 mouse por t

• 1 PS/2 keyboard port

• 1 DB-25 parallel port

• 2 S/PDIF RCA jacks (S/PDIF-in and S/PDIF-out)

• 1 DB-9 serial port

• 1 IEEE 1394 port

• 1 RJ45 LAN port

• 4 USB 2.0/1.1 ports

• Line-in, line-out and mic-in jacks

I/O Connectors

• 2 connectors for 4 additional external USB 2.0/1.1 ports

• 1 connector for 1 external IEEE 1394 port

• 1 front audio connector for external line-out and mic-in jacks

• 1 CD-in internal audio connector

• 1 S/PDIF connector for optical cable connection

• 1 IrDA connector

• 4 Serial ATA connectors

• 2 IDE connectors

• 1 floppy connector

• 1 20-pin ATX power connector

• 1 4-pin ATX 12V power connector

• 1 front panel connector

• 3 fan connectors

• EZ touch switches (power switch and reset switch)

Expansion Slots

• 1 AGP 8x/4x slot

• 5 PCI slots

PCB

• ATX form factor

• 30.5cm (12") x 24cm (9.44")

Package Checklist

The system board package contains the following items:

; The system board ; A user’s manual ; Two IDE round cables ; One floppy round cable ; Two Serial ATA data cables ; One Serial ATA power cable ; One “nVRAID Driver” diskette ; One I/O shield ; One “Mainboard Utility” CD

If any of these items are missing or damaged, please contact your dealer or sales representative for assistance.

English

Français

Chapter 3 - Français

Caractéristiques et Spécifications

Français

Processeur

• AMD AthlonTM 64 FX / AthlonTM 64 / Sempron

• Interface HyperTransport 2000MT/s

• Socket 939

Chipset

• NVIDIA nForce3 Ultra

Mémoire Système

• 4 sockets DDR SDRAM DIMM 184 broches

• Suppor te l’interface de mémoire deux canaux (128-bit)

• Supporte jusqu’à 4GB de mémoire

• Supporte DDR SDRAM DIMM PC2100 (DDR266), PC2700 (DDR333) et PC3200 (DDR400)

• Supporte exclusivement les modules DIMM ECC/non-ECC x8/ x16, densité de RAM jusqu’à 512Mb, DIMM non-tamponnés

BIOS

• Compatible avec Award BIOS

• Overclocking de CPU/DRAM/AGP

• Contrôle du voltage de CPU/DRAM/Chipset

• Mémoire Flash 4Mbit

• AMD Cool‘n’QuietTM technologie

Design à Haut Rendement Énergétique

• ACPI STR (Suspend to RAM) fonction

• Réveil-Sur-PS/2 Clavier/Souris

• Eveil Sonnerie et Réveil Par Le Réseau

• Minuterie RTC pour allumer le système

• Récupération après Défaillance d’Alimentation CA

Français

System Health Monitor Fonctions

• Gère l’alarme de température et de surchauffe de CPU/système

• Gère l’alarme de voltage et d’échec de VCC3/5V/12V/5Vsb/ Vbat

• Gère la vitesse de ventilateur du ventilateurs

• Protection du CPU - supporte la mise hors circuit automatique en cas de surchauffage du système

Français

Caractéristiques Audio sur Carte

• Realtek 6-canaux audio CODEC

• Sorties de niveau de lignes stéréo vraies

• Interface entrée/sor tie S/PDIF

Fonctionnalités Onboard LAN

• Gigabit Phy

• Supporte IEEE 802.3 (10BASE-T), 802.3u (100BASE-TX) et

802.3ab (1000BASE-T)

Interface IDE avec NVIDIA RAID

• Deux connecteurs IDE permettant de connecter jusqu’à quatre disques durs UltraDMA 133Mbps.

• NVIDIA RAID permet des ensembles RAID sur toute l’étendue du port de série ATA et du parallèle ATA

• RAID 0, RAID 1, RAID 0+1 et JBOD

Interface Série ATA avec NVIDIA RAID

• Quatre interfaces Serial ATA à la vitesse de 1.5Gbps

- Deux ports Serial ATA supportés par le chip nForce3 Ultra

- Deux ports Serial ATA supportés par Marvell SATA PHY

• NVIDIA RAID supporte l’archivage RAID sur les disques Serial ATA et Parallel ATA

• RAID 0, RAID 1, RAID 0+1 et JBOD

Français

Interface IEEE 1394

• VIA VT6307

• Supporte 2 por ts 100/200/400 Mb/séc

AGP (Accelerated Graphics Port)

• Supporte 8x AGP avec une bande passante allant jusqu’à 2133Mo/sec et 4x AGP avec une bande passante allant jusqu’à 1066Mo/sec pour les applications graphiques 3D

• Supporte des car tes supplémentaires 0.8/1.5V

Le Panneau des Ports Entrée/Sortie en Arrière

• 1 port souris PS/2 et 1 port clavier PS/2

• 1 port parallèle DB-25

• 2 S/PDIF RCA prises (S/PDIF-in et S/PDIF-out)

• 1 port de DB-9 série

• 1 port IEEE 1394

• 1 port RJ45 LAN

Français

• 4 ports USB 2.0/1.1

• Line-in, line-out et mic-in prises audio

Connecteurs Entrée/Sortie

• 2 connecteurs pour 4 ports USB 2.0/1.1 supplémentaires

• 1 connecteur pour 1 IEEE 1394

• 1 connecteur audio frontal pour les jacks de sortie externe et d’entrée micro

•1 connecteur CD-in audio internes

• 1 S/PDIF l’assemblage pour l’adjonction de câble optique

• 1 connecteur IR, 2 connecteurs IDE et 1 connecteur de FDD

•4 connecteurs Serial ATA

• 1 connecteur d’alimentation 20-pin ATX

• 1 connecteur d’alimentation 4-pin 12V ATX

• 1 connecteur devant panneau

• 3 connecteurs de ventilateurs

• EZ interrupteurs (bouton de power et reset)

Logements d’Extension

• 1 slot AGP 8x/4x

• 5 slots PCI

Français

Liste de Vérification de l’Emballage

PCB

•ATX

• 30.5cm (12") x 24cm (9.44")

L’emballage de la carte système contient les éléments suivants:

; 1 carte système ; 1 manuel utilisateur ; 2 câble rond IDE ; 1 câble rond floppy ; 2 câble SATA ; 1 câble d’alimentation SATA ; 1 disquette “nVRAID Driver” ; 1 shield I/O ; 1 CD “Mainboard Utility”

Si l’un de ces éléments n’était pas dans l’emballage ou s’il était endommagé, veuillez contacter votre revendeur ou votre représentant.

Chapter 4 - Deutsch

Leistungsmerkmale und Technische Daten

Deutsch

Prozessor

• AMD AthlonTM 64 FX / AthlonTM 64 / Sempron

• Interface HyperTransport 2000MT/s

• Socket 939

Chipset

• NVIDIA nForce3 Ultra

Systemspeicher

• 4 DDR-SDRAM-DIMM- Fassungen mit 184poligem Anschlußstecker

• Unterhält 128-bit – Speiher mit den zwei Kanälen

• Unterhält bis zum 4GB-Systemspeicher

• Unterstützt DDR SDRAM DIMM PC2100 (DDR266), PC2700 (DDR333) und PC3200 (DDR400)

• Unterhält nur ECC/non-ECC x8/x16 DIMMs, ohne Dämpfer, bis zum 512Mb DRAM

BIOS

• Kompatibilität mit Award BIOS

• CPU/DRAM/AGP Übertaktung

• CPU/DRAM/Chipset Überspannung

• Flash-Speicher (4Mbit)

• AMD Cool‘n’QuietTM technologie

Energomisches Design

• ACPI STR (Suspend to RAM) funktion

• Wecken bei Betätigung der PS/2 Tastatur/Maus

• Wecken bei Klingeln

• Wecken des Systems durch das Netzwerk

• RTC-Taktgeber zum Einschalten des Systems

• Wiederherstellung der Wechselstromversorgung nach einem Ausfall

Deutsch

System Health Monitor Funktions

• Überwachung der Temperatur des CPU/Systems sowie Warnsignal bei Überhitzung

• Überwachung der Spannungen des VCC3/5V/12V/5Vsb/Vbat

• Überwachung der Geschwindigkeit des Ventilators

• Prozessor-Shutz - Die Ausschaltung bei der Überhitzung – die automatische Ausschaltung des Computers bei der Überhitzung

Audiomerkmale auf Platine

• Realtek 6-Kanal-Audio-CODEC

• Naturgetreue Stereo-Leitungspegel-Ausgabe

• S/PDIF-In/Aus-Schnittstelle

Merkmale des LAN auf Platine

• Gigabit Phy

• Unterstützt IEEE 802.3 (10BASE-T), 802.3u (100BASE-TX) und

802.3ab (1000BASE-T)

IDE-Schnittstelle mit NVIDIA RAID

• Zwei IDE-Schnittstellen, an denen bis zu vier UltraDMA 133Mbps Festplatten angeschlossen werden können.

• NVIDIA RAID ermöglicht, dass die RAID-Arrays sowohl serielle als auch parallele ATA-Schnittstellen umfassen.

• RAID 0, RAID 1, RAID 0+1 und JBOD

Français

Deutsch

Serielle ATA-Schnittstelle mit NVIDIA RAID

• Vier Interfaces Serial ATA mit der Geschwindigkeit von bis

1.5Gbps

- Zwei Ports Serial ATA des Chips nForce3 Ultra

- Zwei Ports Serial ATA des Chips Marvell SATA PHY

• NVIDIA RAID unterstützt Serial ATA è Parallel ATA

• RAID 0, RAID 1, RAID 0+1 è JBOD

IEEE 1394 Schnittstelle

• VIA VT6307

• Uunterstützt 2 Ports 100/200/400 Mbps

AGP (Accelerated Graphics Port)

• Für die 3D-Grafikanwendungen unterstützt die universelle AGPSteckfassung einen AGP 8x mit einer Bandweite von bis zu 2133MB/Sek. sowie einen AGP 4x mit einer Bandweite von bis zu 1066MB/Sek.

• Unterstützung von 0.8/1.5V-Karten

Deutsch

Ein-/Ausgabe-Porte an der Rückwand

• 1 Mini-DIN-6-Anschluß für eine PS/2-Maus

• 1 Mini-DIN-6-Anschluß für eine PS/2-Tastatur

• 1 DB-25-Parallelanschluß

• 2 S/PDIF RCA-Anschlüsse (S/PDIF-in und S/PDIF-out)

• 1 serieller DB-9-Anschlüsse

• 1 IEEE 1394-Anschlüsse

• 1 RJ45 LAN-Anschlüsse

• 4 USB 2.0/1.1-Anschlüsse

• Line-in, line-out und mic-in Audio-Anschlußbuchsen

Ein-/Ausgabe-Steckverbinder

•2 Anschlußfassung für 4 zusätzliche externe USB 2.0/1.1-

Anschlüsse

• 1 Anschluß für eine externe IEEE 1394 Schnittstelle

• 1 Front-Audioanschluss für externe Mikrofon-Ein- und –Ausgänge

• 1 CD-in interne Audioanschlüsse

• 1 S/PDIF Anschluß für die Verbindung des optischen Kabel

• 1 Anschluß für die IR-Schnittstelle

• 4 Serial ATA-Anschlüsse

• 2 IDE-Anschlüsse

• 1 Floppy-Anschlüsse

• 1 20-polige Anschlußstecker für das ATX-Netzgerät

• 1 4-polige 12V Anschlußstecker für das ATX-Netzgerät

• 1 Vorderseite Füllung Anschlüsse

• 3-ventilator-Anschlüsse

• EZ Umschaltern (der Knopf der Speisung und des Auslasses)

Erweiterungssteckfasssungen

• 1 AGP 8x/4x-Einbauplätzen

• 5 PCI-Einbauplätzen

Die Druckplatte

•ATX

• 30.5cm (12") x 24cm (9.44")

Deutsch

Verpackungsliste

In der Verpackung der Systemplatine sind folgende Artikel enthalten:

; 1 Systemplatine ; 1 Benutzerhandbuch ; 2 runde IDE-Kabel ; 1 runde Floppy-Kabel ; 2 SATA-Kabel ; 1 SATA-Energiekabel-Kabel ; 1 Diskette “nVRAID Driver” ; 1 I/O-Schutzlatte ; 1 CD mit “Mainboard Utility”

Fehlt einer dieser Artikel oder weist einer dieser Artikel Beschädigungen auf, wenden Sie sich an Ihren Händler oder Vertreter.

Français

Deutsch

Chapter 5 - Español

Características y Especificaciones

Español

Procesador

• AMD AthlonTM 64 FX / AthlonTM 64 / Sempron

• Interface de HyperTransport 2000MT/s

• Socket 939

Chipset

• NVIDIA nForce3 Ultra

Memoria de Sistema

• 4 zocalos 184-pin DDR SDRAM DIMM

• Sopor ta memoria de dos canales (128-bit)

• Soporta hasta 4 GB de memoria sistémica

• Soporta PC2100 (DDR266), PC2700 (DDR333) y PC3200 (DDR400)

• Soporta sólo ECC/non-ECC x8/x16 DIMM, unbuffered, apoyo hasta 512 Mb DRAM

BIOS

• Award BIOS

• El impulso del CPU/DRAM/AGP

• La instalacion de la tension del CPU/DRAM/Chipset

• Memoria Instante (4Mbitios)

• AMD Cool‘n’QuietTM tecnología

Diseño Energia Eficiente

• ACPI STR (Suspend to RAM) función

• PS/2 Teclado/Ratón de Wake-On

• Wake-On-Ring

• Wake-On-LAN

• Temporizador de RTC para encender el sistema

• Recuperación de Fracaso de Energía AC

Funciones de Monitor de Salud del Sistema

• Monitores de los CPU/sistema temperaturas y alarma acalorada.

• Monitores de voltajes de VCC3/5V/12V/5Vsb/Vbat

• Vigila la velocidad del abanico

Español

• Protección del procesador - Desconección en caso de recalentamiento –el ordenador se desconecta automáticamente en caso de recalentamiento

Características de Audio En Tablero

• Realtek Audio CODEC de 6-canal

• Auténtico salidas de nivel de línea estéreo

• Interfáz de S/PDIF-in/out

Características de LAN Interno

• Gigabit Phy

• Soporta IEEE 802.3 (10BASE-T), 802.3u (100BASE-TX) y

802.3ab (1000BASE-T)

Interfaz IDE con NVIDIA RAID

• Soporta dos connectores IDE que permiten que llegue a 4 UltraDMA 133Mbps para el disco duro

• NVIDIA RAID permite RAID órdenes atravesando Serial ATA y Parallel ATA

• RAID 0, RAID 1, RAID 0+1 y JBOD

Interfaz en Serie ATA con NVIDIA RAID

• Cuatro interfaces Serial ATA con una velocidad de hasta

1.5Gbps

- Dos puertos Serial ATA soportados por el chip nForce3

Ultra

- Dos puertos Serial ATA soportados por el chip Marvell

SATA PHY

• El RAID NVIDIA soporta la utilización combinada de Serial ATA y Parallel ATA

• RAID 0, RAID 1, RAID 0+1 y JBOD

Español

Interfaz IEEE 1394

• VIA VT6307

• Soporta 2 por ts 100/200/400 Má/sec

AGP (Accelerated Graphics Port)

• Soporta AGP 8x con 2133MB/sec. y AGP 4x con 1066MB/sec. para las tearjetas 3D

• Soporta tarjetas de expansion de 0.8/1.5V

Español

Panel de reverso de conectores de entrada - Salida

• 1 puerto de ratón PS/2 mini-DIN-6

• 1 puerto de teclado mini-DIN-6 PS/2

• 1 puerto paralelo de DB-25

• 2 enchufes de S/PDIF RCA (S/PDIF-in y S/PDIF-out)

• 1 puerto de serie DB-9

• 1 puerto de IEEE 1394

• 1 puerto de RJ45 LAN

• 4 puertos de USB 2.0/1.1

• Line-in, line-out y mic-in enchufes de audio

I/O Conectores

• 2 conector para 4 puer tos de USB 2.0/1.1 externo adicional

• 1 conector para un puerto de IEEE 1394

• 1 connector de sonido delantera por linea externay micrófono interno

• 1 conector de CD-in audio interno

• 1 S/PDIF mortaja para conección de cable óptico

• 1 conector de IR

• 4 conectores de Serial ATA

• 2 conector de IDE

• 1 conector de FDD

• 1 conector 20-pin de fuente de alimentación de ATX

• 1 conector 4-pin 12V de fuente de alimentación de ATX

• 1 conector de panel delante

• 3 conectores de abanicos

• EZ conmutadores (conmutadores de alimentación y reset)

Ranuras de Expansión

• 1 slot AGP 8x/4x

• 5 slots PCI

La Placa Imprenta

•ATX

• 30.5cm (12") x 24cm (9.44")

Español

Lista de Chequeo del Paquete

El paquete del tablero de sistema contiene los siguientes artículos:

; 1 tablero de sistema ; 1 manual de usuario ; 2 cable de flojo para IDE ; 1 cable de flojo para FDD ; 2 cable SATA ; 1 cable de alimentacion SATA ; 1 disquette flojo “NVRAID Driver” ; 1 chapa protectora I/O ; 1 CD de “Mainboard Utility”

Si cualquieres de estos artículos están perdidos o dañados, favor de ponerse en contacto con su tratante o representantes de venta para la asistencia.

Español

Русский

Глава Глава

Глава

Глава Глава

Характеристики и свойстваХарактеристики и свойства

Характеристики и свойства

Характеристики и свойстваХарактеристики и свойства

6 6

- -

6 6

ПроцессорПроцессор

Процессор

ПроцессорПроцессор

• AMD AthlonTM 64 FX / AthlonTM 64 / Sempron

• Интерфейс системной шины 2000MT/s

• Socket 939

ЧипсетЧипсет

Чипсет

ЧипсетЧипсет

• NVIDIA nForce3 Ultra

Оперативная ПамятьОперативная Память

Оперативная Память

Оперативная ПамятьОперативная Память

• 4 184-pin DDR SDRAM DIMM

• Поддерживает двухканальный (128-битного) интерфейс

• Поддерживает до 4ГБ системной памяти

• Поддерживает PC2100 (DDR266), PC2700 (DDR333) и PC3200 (DDR400) DDR SDRAM DIMM

• Поддерживает только ECC/non-ECC x8/x16 DIMM, небуфф, Поддержка до 512Mб DRAM

BIOSBIOS

BIOS

BIOSBIOS

• Award BIOS

• Разгон CPU/DRAM/AGP

• Установка напряжения CPU/DRAM/Chipset

• 4Mbit Flash Память

• AMD Cool‘n’QuietTM технологией

Русский языкРусский язык

Русский язык

- -

Русский языкРусский язык

Русский

Энергомичный ДизайнЭнергомичный Дизайн

Энергомичный Дизайн

Энергомичный ДизайнЭнергомичный Дизайн

• ACPI STR (Suspend to RAM)

• Активизация На Движение Мыши

• Активизация На Входящий Звонок

• Активизация На Сетевое Событие

• RTC Таймер для Включения Системы

• Скачки Напряжения

Русский

Функции Мониторинга Состояния СистемыФункции Мониторинга Состояния Системы

Функции Мониторинга Состояния Системы

Функции Мониторинга Состояния СистемыФункции Мониторинга Состояния Системы

• Mониторинг температуры процессора/системы

• Mониторинг напряжений VCC3/5V/12V/5Vsb/Vbat

• Mониторинг скорости вращения вентилятора

• Защита процессора - Выключение при перегреве – автоматическое выключение компьютера при перегреве

Встроенный ЗвукВстроенный Звук

Встроенный Звук

Встроенный ЗвукВстроенный Звук

• Realtek 6-è CODEC

• Настоящий линейный стерео выход

• интерфейса S/PDIF-in и S/PDIF-out

Встроенные сетевые функцииВстроенные сетевые функции

Встроенные сетевые функции

Встроенные сетевые функцииВстроенные сетевые функции

• Gigabit Phy

• Поддержка IEEE 802.3 (10BASE-T), 802.3u (100BASETX) и 802.3ab (1000BASE-T)

Интерфейс IDE с NVIDIA RAIDИнтерфейс IDE с NVIDIA RAID

Интерфейс IDE с NVIDIA RAID

Интерфейс IDE с NVIDIA RAIDИнтерфейс IDE с NVIDIA RAID

• Поддерживает жесткие диски до UltraDMA 133Mbps

• NVIDIA RAID позволяет создавать массивы RAID через Serial ATA и Parallel ATA

• RAID 0, RAID 1, RAID 0+1 è JBOD

Интерфейс Serial AИнтерфейс Serial A

Интерфейс Serial A

Интерфейс Serial AИнтерфейс Serial A

• Четыре интерфейса Serial ATA со скоростью до

1.5Gbps

- Два порта Serial ATA чипа nForce3 Ultra chip

- Два порта Serial ATA чипа Marvell SATA PHY

• NVIDIA RAID поддерживает Serial ATA и Parallel ATA

• RAID 0, RAID 1, RAID 0+1 è JBOD

Интерфейс IEEE 1394Интерфейс IEEE 1394

Интерфейс IEEE 1394

Интерфейс IEEE 1394Интерфейс IEEE 1394

• VIA VT6307

• Поддерживает 2 порта 100/200/400 Mб/сек

AGP (Accelerated Graphics Port)AGP (Accelerated Graphics Port)

AGP (Accelerated Graphics Port)

AGP (Accelerated Graphics Port)AGP (Accelerated Graphics Port)

• Универсальный AGP слот поддерживает AGP 8x со скоростью передачи данных 2133MB/сек и AGP 4x с 1066MB/сек в 3D графических приложениях

• Поддержка карт 0.8/1.5V

A ñ NVIDIA RAIDA ñ NVIDIA RAID

A ñ NVIDIA RAID

A ñ NVIDIA RAIDA ñ NVIDIA RAID

Русский

Порты Ввода/Вывода (I/O) задней панелиПорты Ввода/Вывода (I/O) задней панели

Порты Ввода/Вывода (I/O) задней панели

Порты Ввода/Вывода (I/O) задней панелиПорты Ввода/Вывода (I/O) задней панели

• 1 ìèíè-DIN-6 PS/2 ïîðò äëÿ ìûøè

• 1 мини-DIN-6 PS/2 порт для клавиатуры

• 1 DB-25 параллельный порт

• 2 S/PDIF RCA звука (S/PDIF-in и S/PDIF-out)

• 1 внешнего DB-9 порта

• 1 IEEE 1394 ïîðò

• 1 RJ45 LAN ïîðò

• 4 USB 2.0/1.1 порта

• Line-in, line-out и mic-in гнезда для звука

Разъемы Ввода/ВыводаРазъемы Ввода/Вывода

Разъемы Ввода/Вывода

Разъемы Ввода/ВыводаРазъемы Ввода/Вывода

• 2 разъем для 4-х дополнительных внешних USB 2.0/

1.1 портов

• 1 разъем для внешнего IEEE 1394 порта

• 1 фронтальный аудио-разъем для внешнего линейного и микрофонного выходов

• 1 CD-in внутренних звуковых разъема

• 1 S/PDIF разъем для присоединения оптического кабеля

• 1 разъем для интерфейса IR

• 4 Serial ATA разъема

• 2 IDE разъема

• 1 разъем FDD

• 1 20-штырьковых разъемов питания ATX

• 1 4-штырьковых 12V разъемов питания ATX

• 1 Фронт панель разъем

• 3 Разъемы для вентилятора

• EZ переключатели (кнопка питания и сброса)

Русский

СлотыСлоты

Слоты

СлотыСлоты

• 1 AGP 8x/4x слотов

• 5 PCI слотов

Печатная платаПечатная плата

Печатная плата

Печатная платаПечатная плата

•ATX

• 30.5cm (12") x 24cm (9.44")

Русский

КомплектацияКомплектация

Комплектация

КомплектацияКомплектация

Комплектация поставки материнской платы:

; Материнская плата ; Руководство пользователя

; 2 кабель дисковода IDE

; 1 кабель дисковода FDD ; 2 шлейф Serial ATA ; 1 шлейф шнуром питания Serial ATA ; Одна дискета “NVRAID Driver”

; Одна защитная планка I/O

; Îäèí CD ñ “Mainboard Utility”

Если в комплекте из этого чего-то не хватает или что-то испорчено, пожалуйста, свяжитесь со своим дилером или продавцом.

LanPorty nF3 Ultra-D User Guide

Specifications and Main Features

Frequently Asked Questions

User Manual
